REACCION DE ARMADURA
2

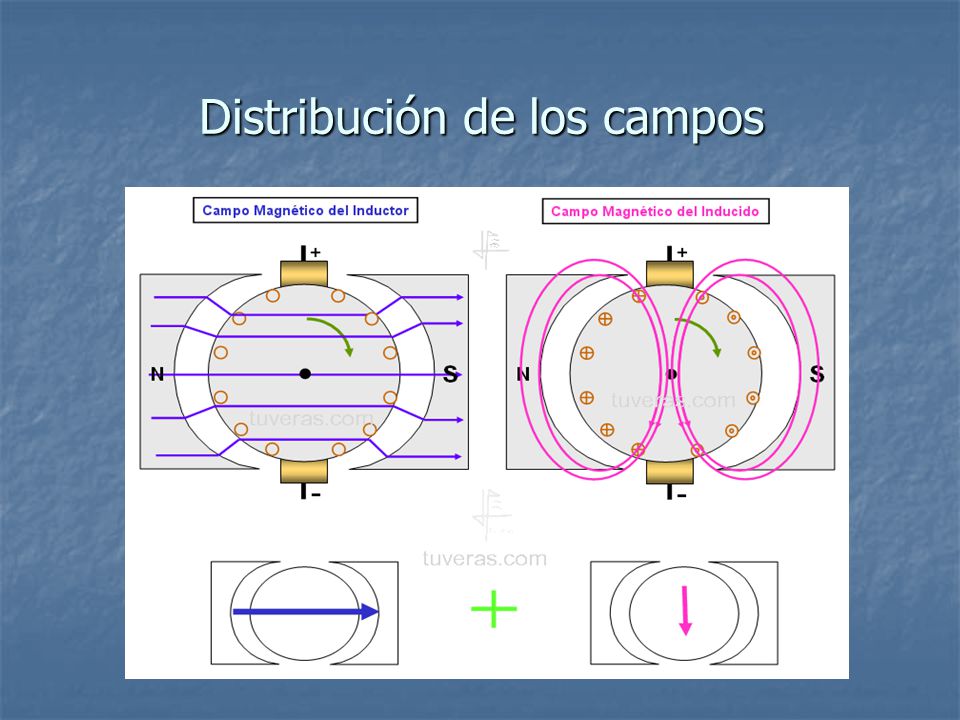

Distribución de los campos
3

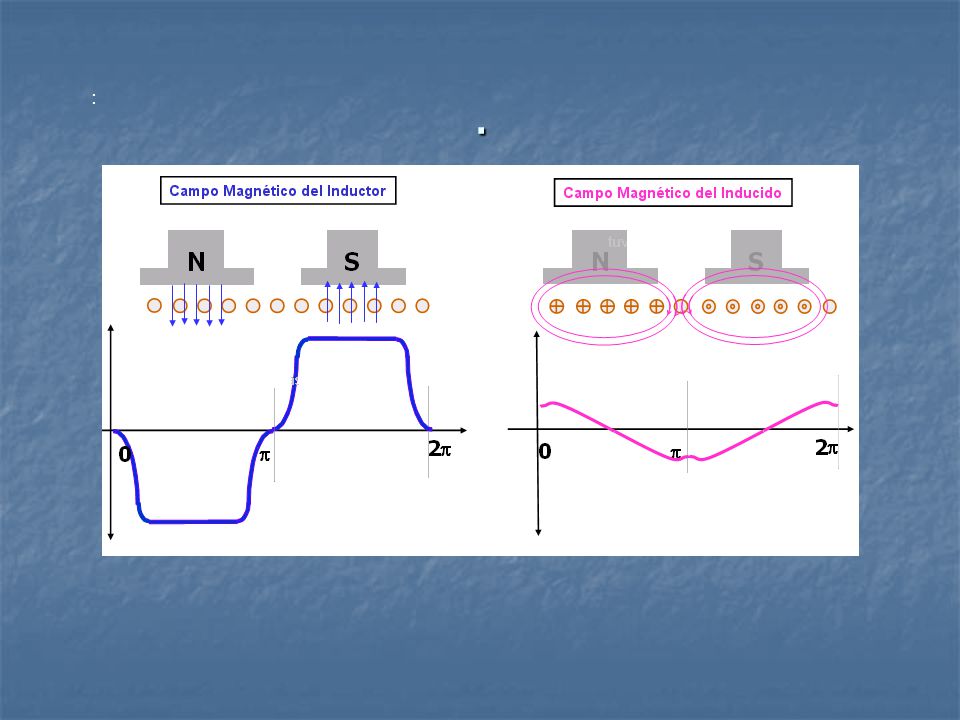

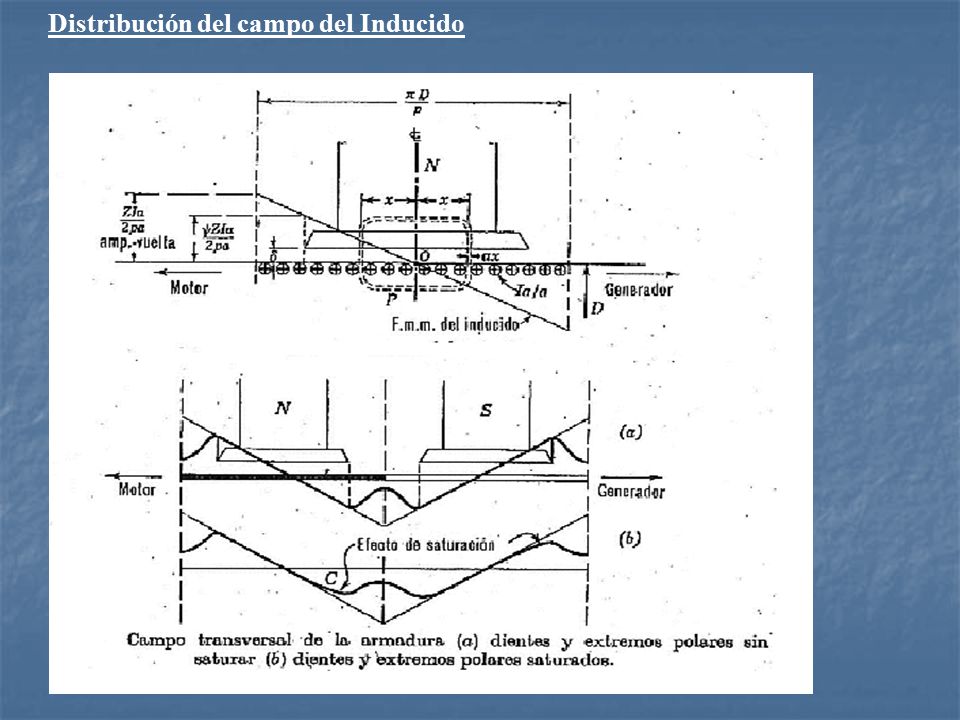

. Distribución del campo del Inducido
4

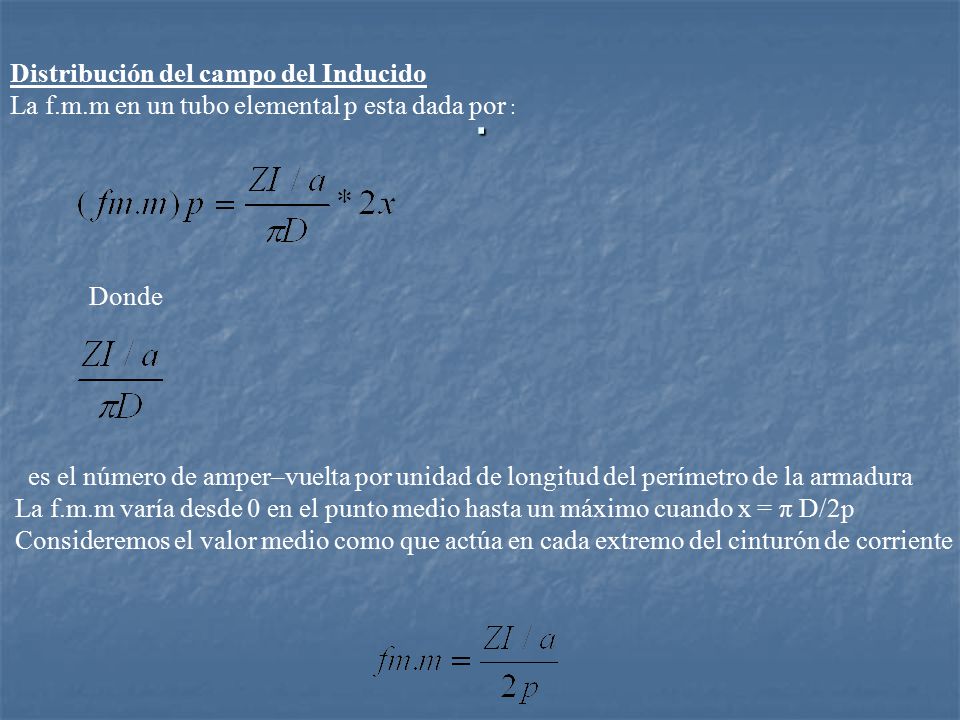

. La f.m.m en un tubo elemental p esta dada por : Donde es el número de amper–vuelta por unidad de longitud del perímetro de la armadura La f.m.m varía desde 0 en el punto medio hasta un máximo cuando x = π D/2p Consideremos el valor medio como que actúa en cada extremo del cinturón de corriente
5

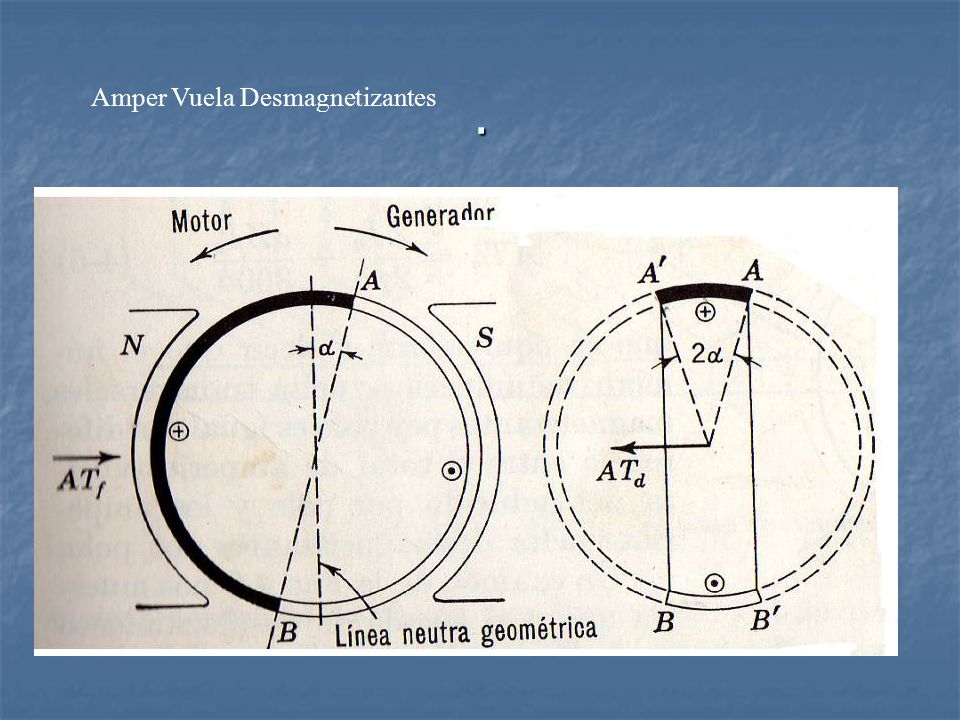

. Amper Vuela Desmagnetizantes
6
. : Amperes vueltas Desmagnetizantes Se observa en la figura que el corrimiento de la línea neutra convierte al devanado completo del inducido en dos devanados componentes : A’A –B’B magnetiza en oposición directa al devanado de campo A’B – BB’ magnetiza directamente en cuadratura con la excitación de campo La f.m.m de reacción de armadura está dada por f.m.m = α *Z*Ia /360*a
7

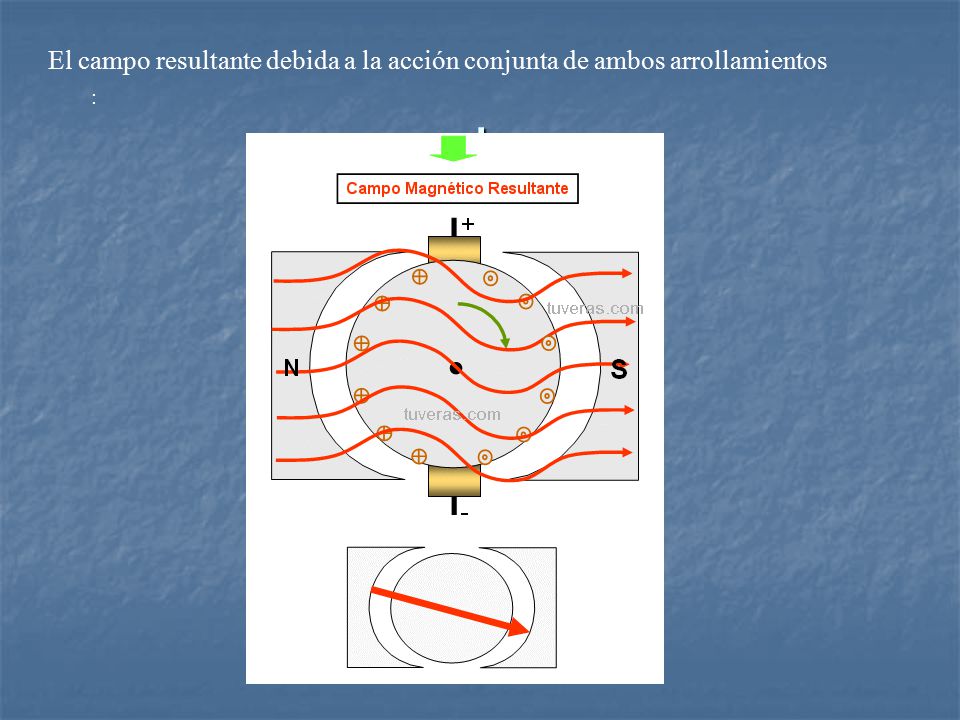

. : El campo resultante debida a la acción conjunta de ambos arrollamientos
8
. :
9

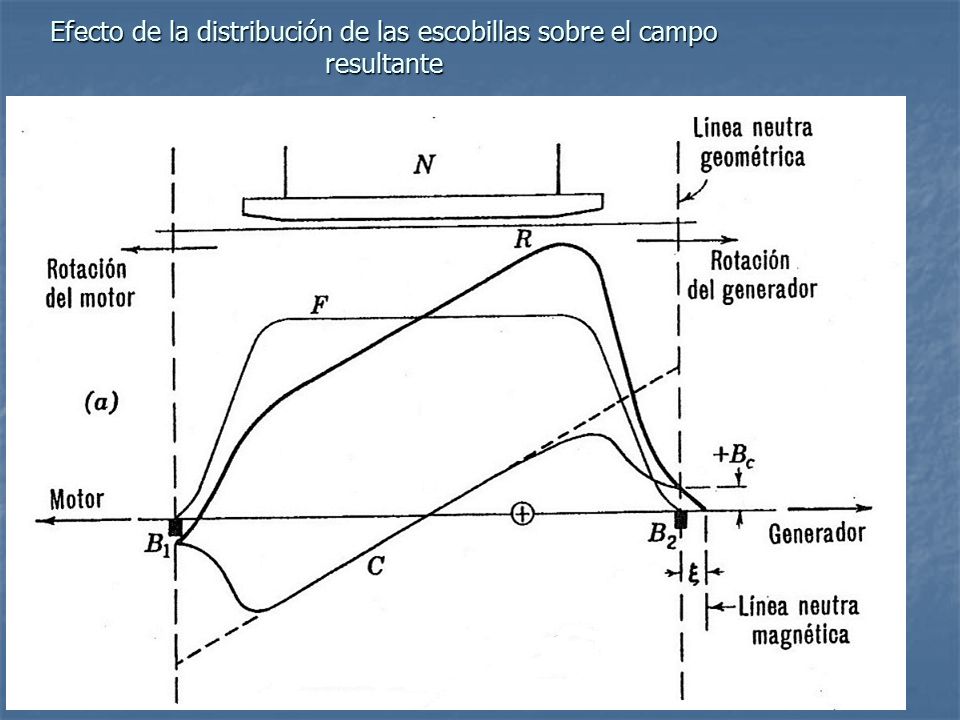

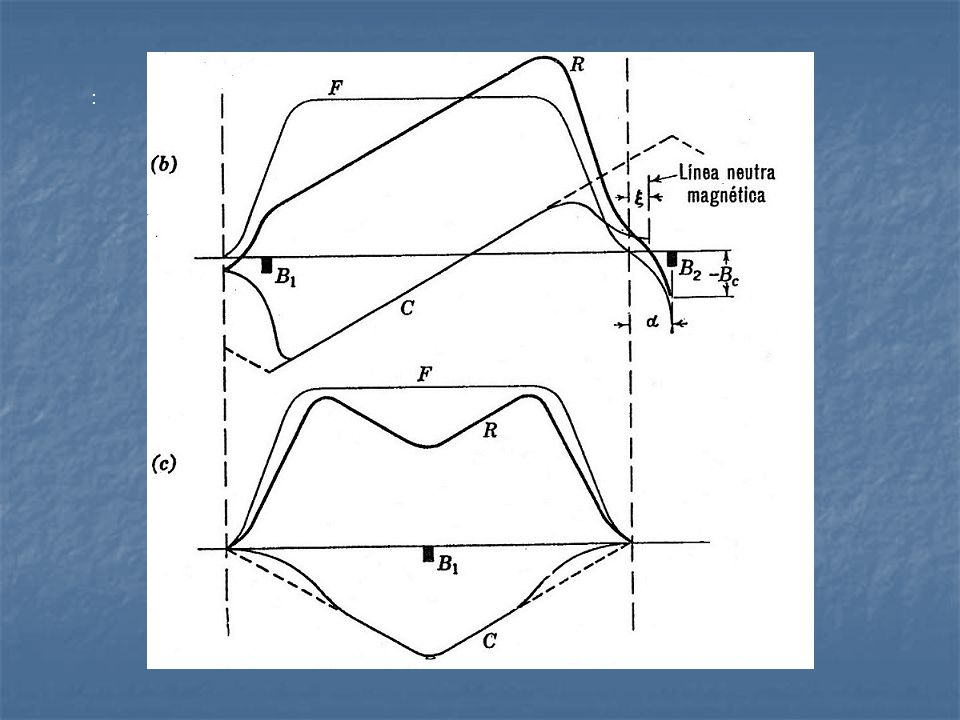

Efecto de la distribución de las escobillas sobre el campo resultante :
