13 MESA REDONDA “PROSPECTOS PROFUNDOS EN CUENCA NEUQUINA” ANTECEDENTES Y EXPERIENCIAS 3° CONGRESO DE PRODUCCION (IAPG) 22 Septiembre 2006 (11:00 – 12:30) MENDOZA

14 ANTECEDENTES Prospectos Profundos en la Cuenca Neuquina: La profundidad actual vs. profundidad pasada ? La profundidad relacionada con la capacidad y/o costos de perforación ? La profundidad relacionada con los límites de presión ? La profundidad relacionada con el espesor del relleno sedimentario de la cuenca ? La profundidad respecto al “MSL” (mean sea level)? La profundidad a partir de la cual los reservorios se degradan o que la roca madre se presenta “quemada” ? La profundidad ….…………… ¿Qué concepto hay que tener en cuenta para definir un prospecto profundo ?

15 Elegimos 3 criterios para definir un Prospecto Profundo
ANTECEDENTES Prospectos Profundos en la Cuenca Neuquina: Elegimos 3 criterios para definir un Prospecto Profundo Profundidad real de perforación “MD” de +/ metros Marco Tectónico (régimen de presión) Sistemas Petroleros (régimen de presión)

16 El Marco Tectónico (provincias tectónicas)
ANTECEDENTES Prospectos Profundos en la Cuenca Neuquina: El Marco Tectónico (provincias tectónicas) La Faja Plegada La Dorsal de Huincul El Engolfamiento Neuquino La Plataforma Neuquina Mapa al Tope de la F. Tordillo

17 Características y Problemáticas
La Faja Plegada Superposición de “escamas tectónicas de edades diferentes Reservorios “superpuestos” de sistemas petroleros distintos Fuerte paleo-soterramiento de los reservorios: implica la pérdida de sus propiedades primarias (porosidad y permeabilidad) Variaciones e inversiones de presión “muy marcadas” Resolución de la sísmica para “imaginar prospectos” En este ambiente, un “prospecto profundo” podría estar localizado a sólo 2000 metros Características y Problemáticas

18 Características y Problemáticas
La Dorsal de Huincul Características y Problemáticas Inversiones estructurales “activas”durante su historia tectónica Ambiente tectónico que presenta algunas semejanzas con la Faja Plegada Problemática relacionada con las variaciones de la presión y la calidad de los reservorios (en zonas con una historia de soterramiento marcado)

19 La Plataforma Neuquina
Esta comarca no presenta una problemática relacionada con los criterios definidos previamente: Profundidades +/ metros Marco estructural e historia de soterramiento complejos Régimen de presión Características y Problemáticas

20 El Engolfamiento Neuquino
NORTH PATAGONIA MASSIF PICUN LEUFU SUB-BASIN El Engolfamiento Neuquino Características de los prospectos “profundos” Consideramos “prospectos profundos” a aquellos que presentan las siguientes características: Se encuentran a profundidades > a 3500 metros Involucran al sistema petrolero MOLLES Presentan un régimen de presión > a 1,4 gr /cm3 (densidad equivalente)

21 Problemática de los “prospectos profundos”
El Engolfamiento Neuquino Los “prospectos profundos” se localizan por debajo de la Discordancia Intramálmica (144 Ma), es decir son pre Formación AUQUILCO y presentan la siguiente problemática: Altos costos de perforación y desarrollo “Gas prone” Reservorios tradicionales con bajos valores de porosidad y permeabilidad (bajo IP) debido al alto grado de soterramiento Problemática de los “prospectos profundos”

22 “Objetivos “ en la prospección profunda
El Engolfamiento Neuquino Prospectos Profundos en la Cuenca Neuquina NORTH PATAGONIA MASSIF PICUN LEUFU SUB-BASIN “Objetivos “ en la prospección profunda Prospectos que posean una “productividad” adecuada para balancear los costos de perforación y desarrollo “Paleotrampas” (con “llenado temprano”) que hayan preservado la porosidad y permeabilidad original (LLL) Reservorios fracturados (Lotena, Lajas, Molles, Precuyo, Choiyoi)

23 Prospectos Profundos en la Cuenca Neuquina
Descubrimientos NORTH PATAGONIA MASSIF PICUN LEUFU SUB-BASIN Cuáles son los descubrimientos “profundos” y representativos en los últimos 10 años ?: 1. RINCON CHICO xp-101 (2002) – Total Austral – Filones (4100 metros) – Reservas 2P (SE) : 4 Gm3 de gas 2. LA YESERA (2001) – Chevron San Jorge – Precuyano (4698 metros) – Reservas 2P (SE) : 358 M m3 de petróleo y 2 Gm3 de gas Ambos descubrimientos tienen una característica en común: la presencia de reservorios fracturados

24 YACIMIENTO RINCON CHICO
UN EJEMPLO DE YACIMIENTO “PROFUNDO” CON RESERVORIOS NO TRADICIONALES

25 Cuenca Neuquina - Bloque San Roque

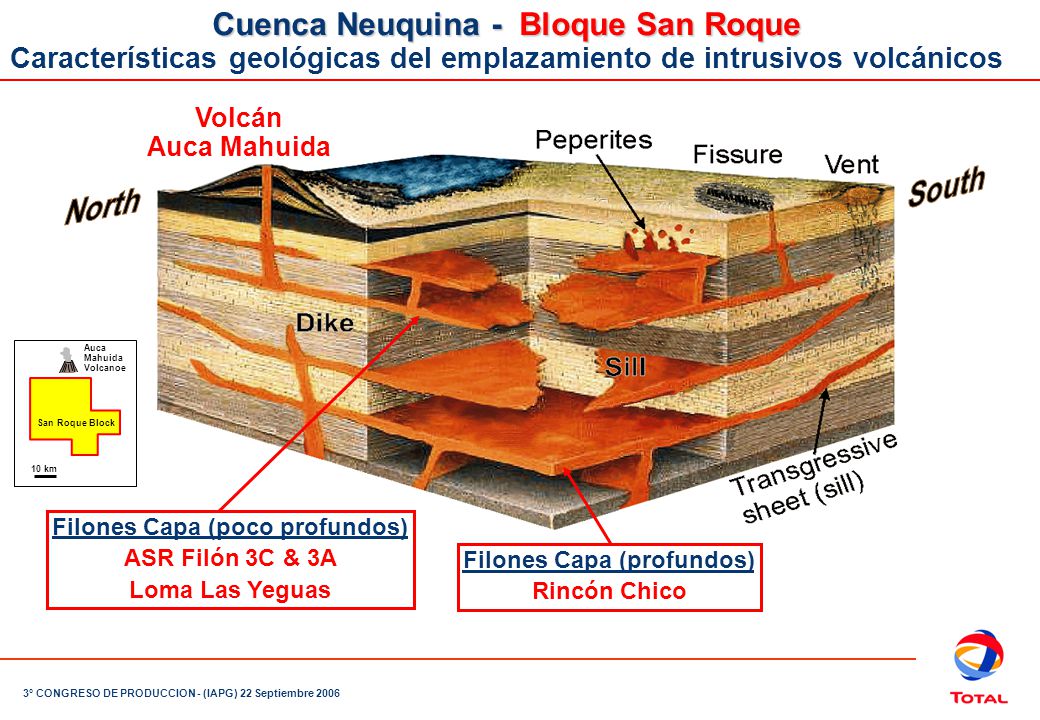

Volcán Auca Mahuida Filones Capa (poco profundos) ASR Filón 3C & 3A Loma Las Yeguas Cuenca Neuquina - Bloque San Roque Características geológicas del emplazamiento de intrusivos volcánicos North South Filones Capa (profundos) Rincón Chico Auca Mahuida Volcanoe San Roque Block 10 km

26 Cuenca Neuquina – Síntesis regional de los filones intrusivos

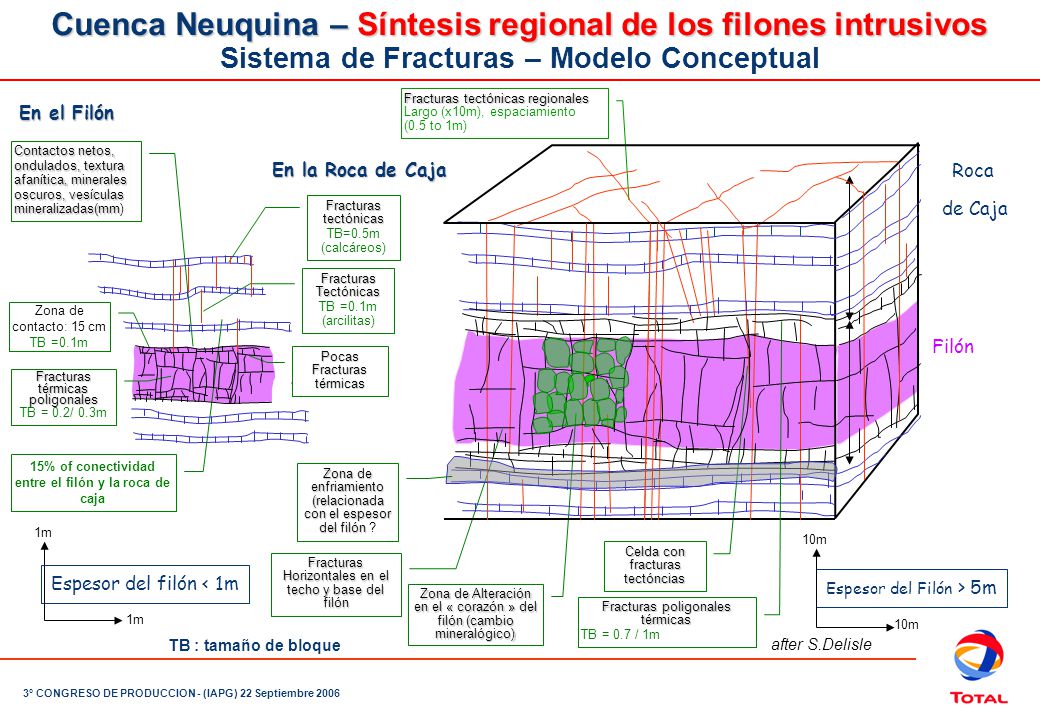

Contactos netos, ondulados, textura afanítica, minerales oscuros, vesículas mineralizadas(mm) Zona de Alteración en el « corazón » del filón (cambio mineralógico) 1m Espesor del filón < 1m Sill En la Roca de Caja Fracturas térmicas poligonales TB = 0.2/ 0.3m Zona de contacto: 15 cm TB =0.1m Pocas Fracturas térmicas Fracturas tectónicas TB=0.5m (calcáreos) Fracturas Tectónicas TB =0.1m (arcilitas) 15% of conectividad entre el filón y la roca de caja Celda con fracturas tectóncias Fracturas Horizontales en el techo y base del filón Fracturas tectónicas regionales Largo (x10m), espaciamiento (0.5 to 1m) Zona de enfriamiento (relacionada con el espesor del filón ? Espesor del Filón > 5m 10m Cuenca Neuquina – Síntesis regional de los filones intrusivos Sistema de Fracturas – Modelo Conceptual Fracturas poligonales térmicas TB = 0.7 / 1m Filón Roca de Caja after S.Delisle En el Filón TB : tamaño de bloque

27 Cuenca Neuquina – San Roque

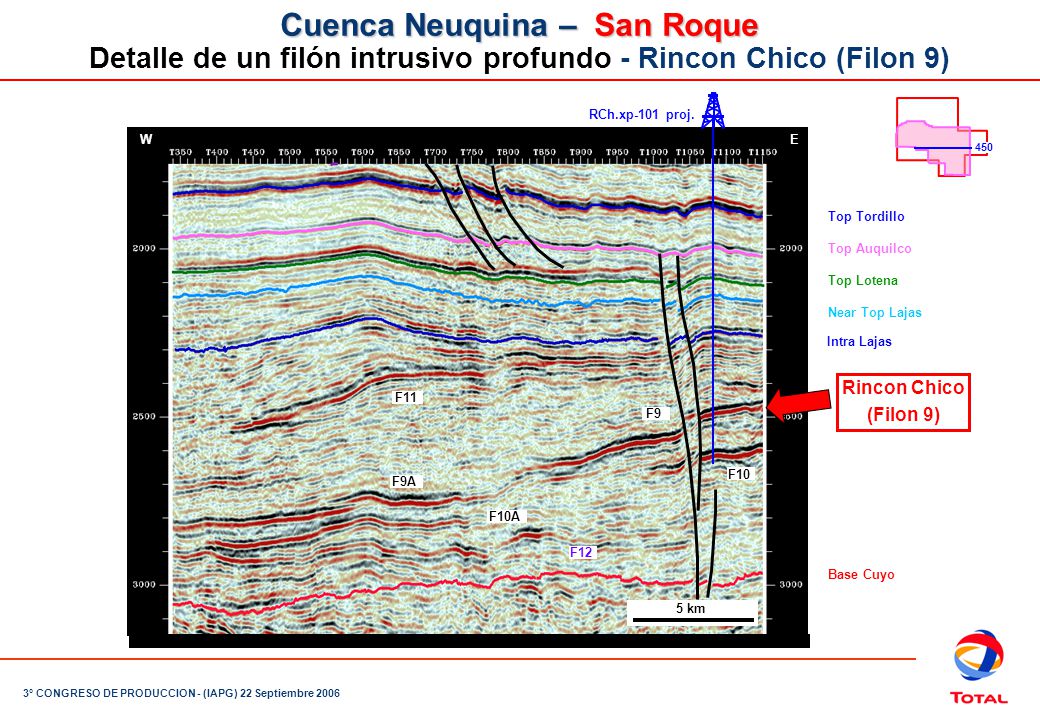

Detalle de un filón intrusivo profundo - Rincon Chico (Filon 9) Top Tordillo Top Auquilco Top Lotena Base Cuyo W E 5 km F11 F9A F10A F9 F10 450 F12 RCh.xp-101 proj. Intra Lajas Near Top Lajas Rincon Chico (Filon 9)

28 Cuenca Neuquina – San Roque - Desarrollo de Rincón Chico

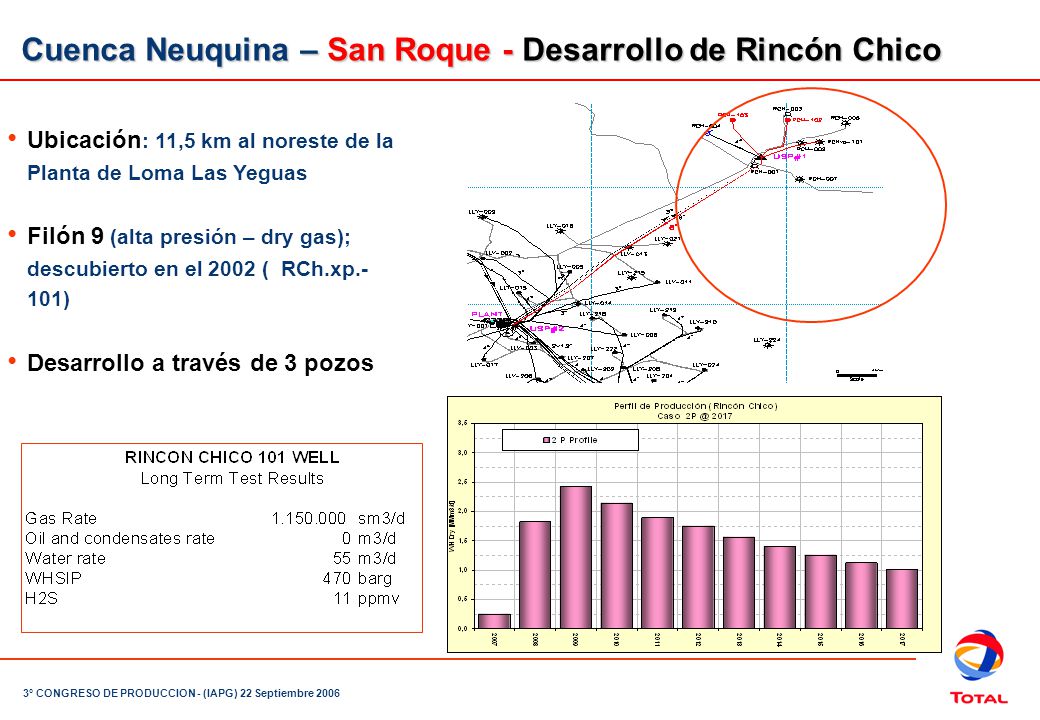

Ubicación: 11,5 km al noreste de la Planta de Loma Las Yeguas Filón 9 (alta presión – dry gas); descubierto en el 2002 ( RCh.xp.-101) Desarrollo a través de 3 pozos

29 The End Muchas Gracias……

30 Back-up

31 Cuenca Neuquina Marco Geológico Regional

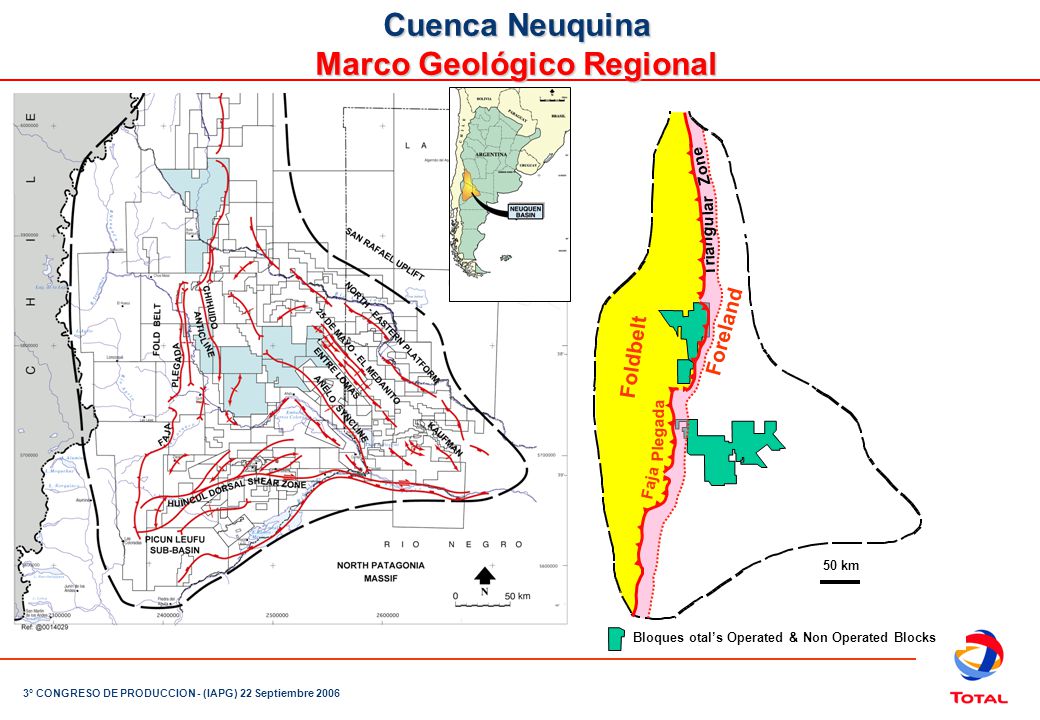

Foldbelt Foreland Faja Plegada 50 km Bloques otal’s Operated & Non Operated Blocks ngu lar Zone Tria

32 Cuenca Neuquina - San Roque

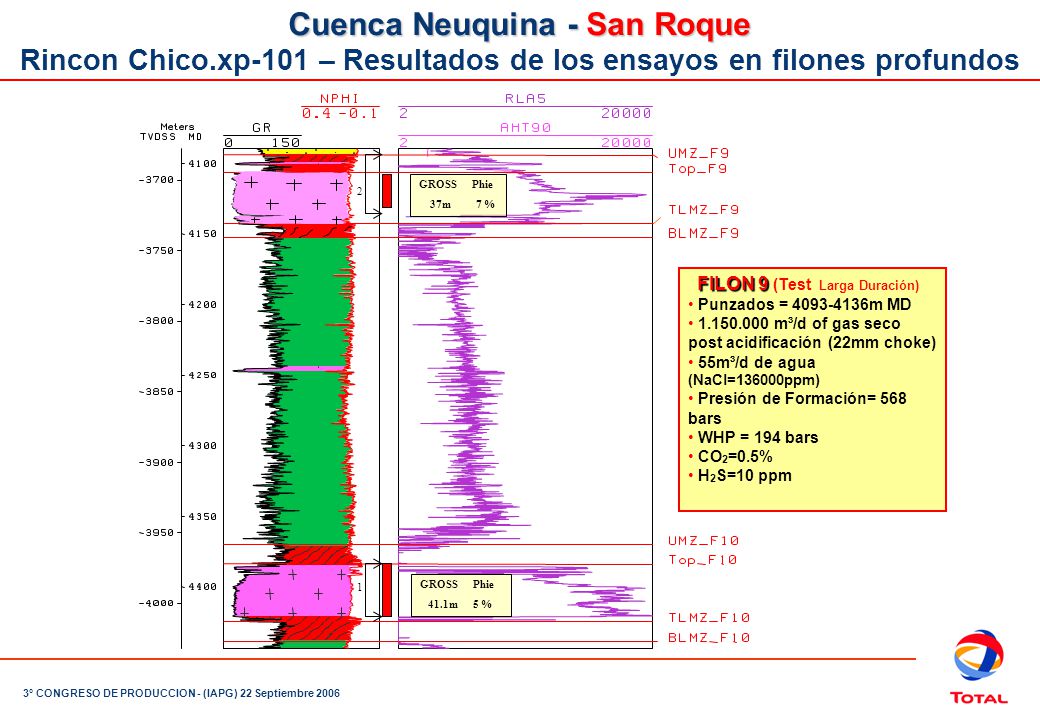

Rincon Chico.xp-101 – Resultados de los ensayos en filones profundos GROSS Phie 37m % 2 FILON 9 (Test Larga Duración) Punzados = m MD m³/d of gas seco post acidificación (22mm choke) 55m³/d de agua (NaCl=136000ppm) Presión de Formación= 568 bars WHP = 194 bars CO2=0.5% H2S=10 ppm 1 GROSS Phie 41.1m %
