Sensor de Rotación
3
Sensor de Rotación
4
Sensor de Rotación
5
Hechos Sobre Círculos La circunferencia es la distancia a lo largo del borde externo. El diámetro es la distancia de lado a lado del círculo y pasando por el centro.
6
Calculando Circunferencias
Diámeter = 1 pulgada Para calcular la circunferencia se multiplica el diámetro veces : 1 x 3.14 Lo cual es igual a 3.14. Si la rueda dá una vuelta completa, ¿cuánto avanza el robot? Si el diámetro fuese 2 pulgadas, ¿cuánto avanzaría?
7
¿Preguntas? Cada división es un pulso.
Si sabe que el perímetro del círculo es de ocho pulgadas ¿cuántos pulsos se debe rotar para avanzar 4 pulgadas? Divida la circunferencia por el número de pulsos, para conocer la distancia recorrida por pulso: (8/4=2) es la distancia por pulso. Divida la distancia que desea viajar por su resultado: (4/2=2). La respuesta es de 2 pulsos.
8
El sensor de rotación de LEGO tiene 16 pulsos.
Este círculo tiene una circunferencia de 8 pulgadas y deseamos que el robot avance una pulgada. ¿cuántos pulsos debe contar el sensor de rotación para avanzar una pulgada?
9

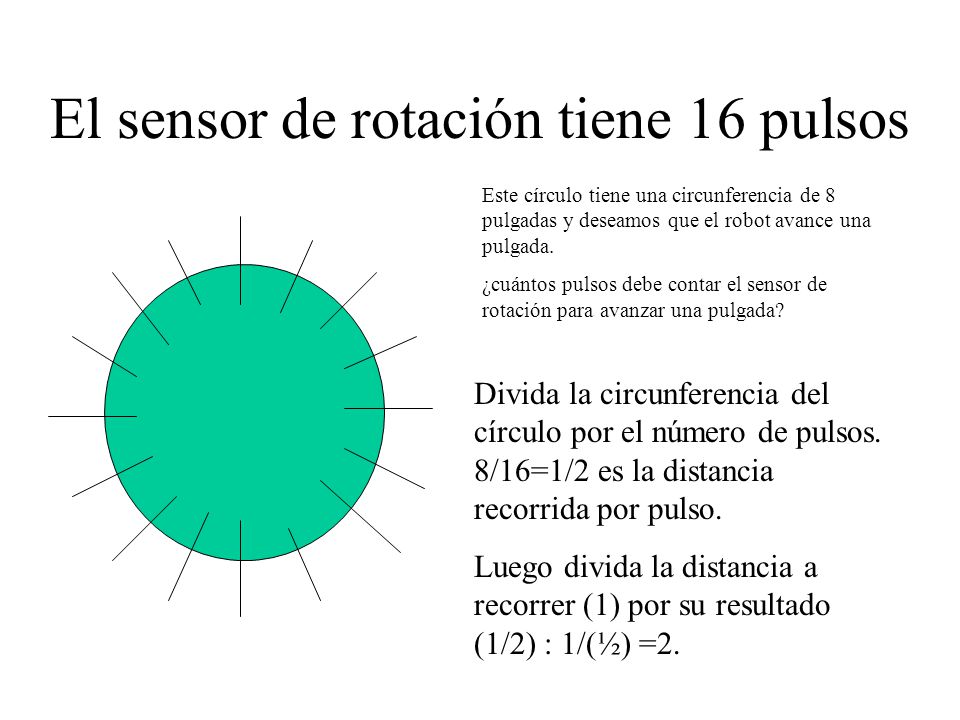

El sensor de rotación tiene 16 pulsos
Este círculo tiene una circunferencia de 8 pulgadas y deseamos que el robot avance una pulgada. ¿cuántos pulsos debe contar el sensor de rotación para avanzar una pulgada? Divida la circunferencia del círculo por el número de pulsos. 8/16=1/2 es la distancia recorrida por pulso. Luego divida la distancia a recorrer (1) por su resultado (1/2) : 1/(½) =2.
10
Este sensor de rotación está conectado al puerto port 1 y espera hasta que gira el equivalente de 4 pulsos.
11
Espere por Rotación Modificadores: Puerto: En el modificador de puerto, anote el puerto al cual está conectado el sensor. Umbral de rotación: el número de cuentas a esperar (por defecto, el número de cuentas por vuelta es 16).
12
Ponga el contador del sensor en cero.
13
Umbral de corte en grados! *******
