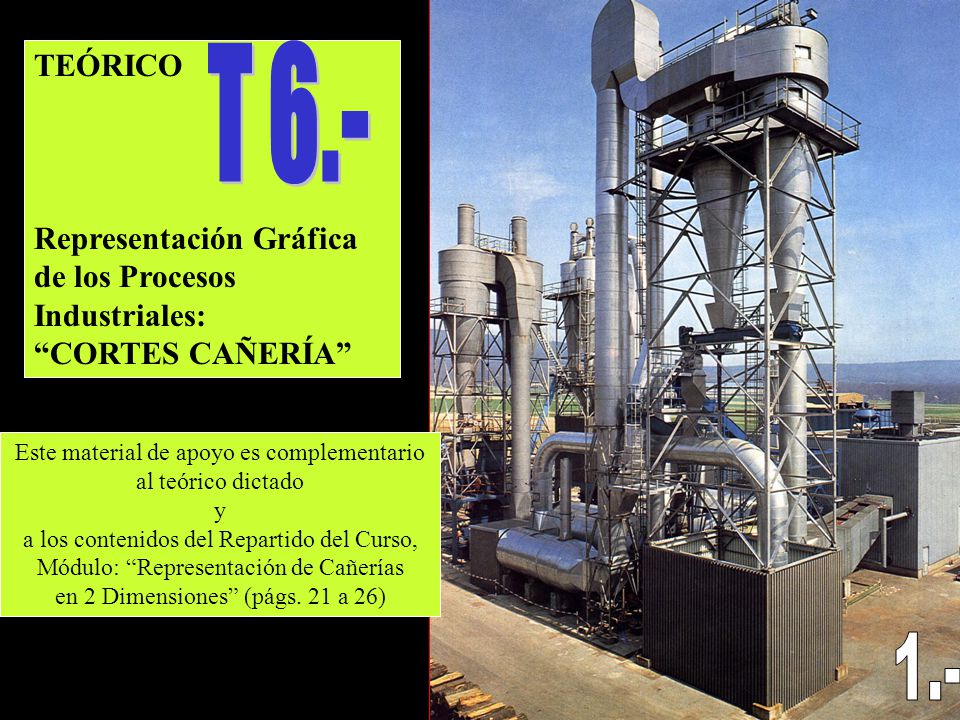

1 TEÓRICO Representación Gráfica de los Procesos Industriales: “CORTES CAÑERÍA” T 6.- Este material de apoyo es complementario al teórico dictado y a los contenidos del Repartido del Curso, Módulo: “Representación de Cañerías en 2 Dimensiones” (págs. 21 a 26) 1.-

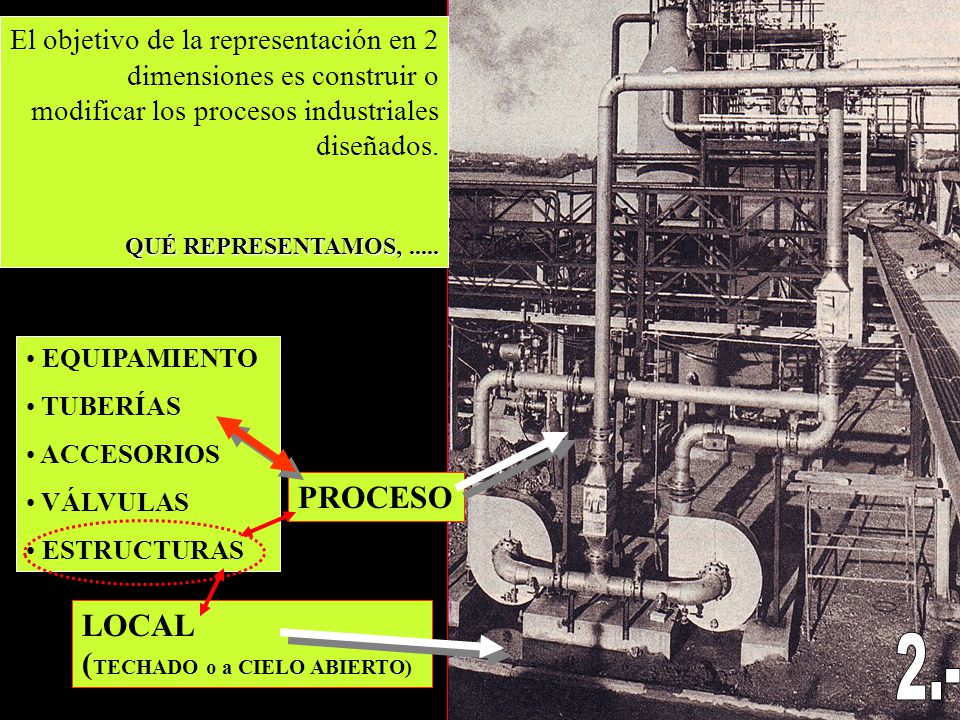

2 2.- PROCESO LOCAL (TECHADO o a CIELO ABIERTO)
El objetivo de la representación en 2 dimensiones es construir o modificar los procesos industriales diseñados. QUÉ REPRESENTAMOS, ..... EQUIPAMIENTO TUBERÍAS ACCESORIOS VÁLVULAS ESTRUCTURAS PROCESO LOCAL (TECHADO o a CIELO ABIERTO) 2.-

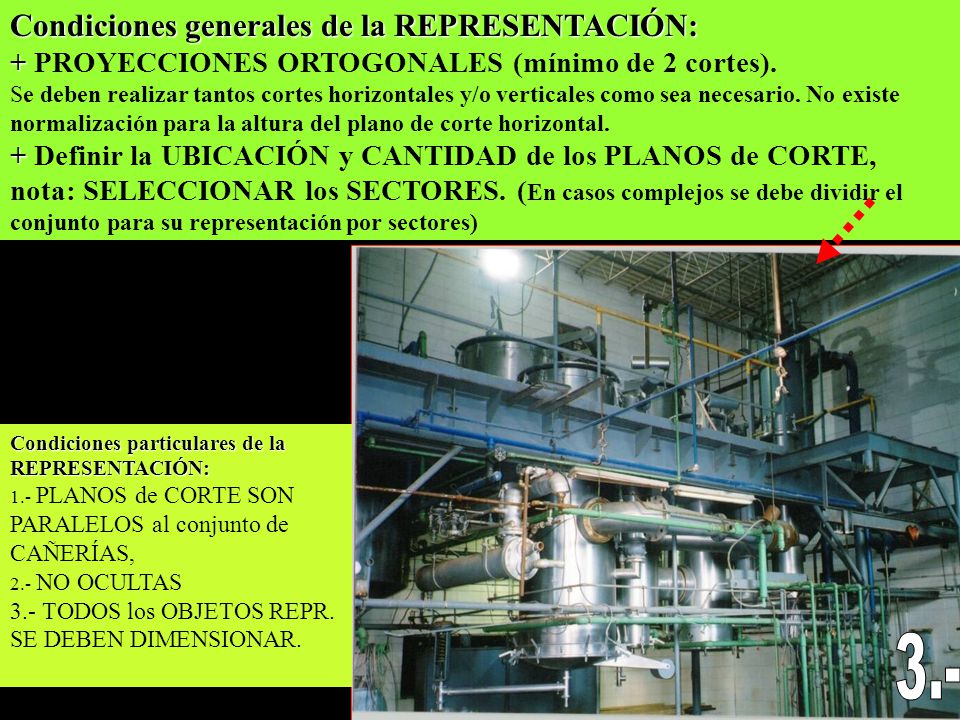

3 Condiciones generales de la REPRESENTACIÓN: + PROYECCIONES ORTOGONALES (mínimo de 2 cortes). Se deben realizar tantos cortes horizontales y/o verticales como sea necesario. No existe normalización para la altura del plano de corte horizontal. + Definir la UBICACIÓN y CANTIDAD de los PLANOS de CORTE, nota: SELECCIONAR los SECTORES. (En casos complejos se debe dividir el conjunto para su representación por sectores) Condiciones particulares de la REPRESENTACIÓN: 1.- PLANOS de CORTE SON PARALELOS al conjunto de CAÑERÍAS, 2.- NO OCULTAS 3.- TODOS los OBJETOS REPR. SE DEBEN DIMENSIONAR. 3.-

4 En las diapositivas siguientes se detallan algunos casos comunes en los procesos. Algunos son básicos y otros no se han incorporado al Repartido del Curso aún; * Representación Local diapo 5, * Representación del Equipamiento -Maquinaria: diapo 6 * Representación CAÑERÍAS: diapos 7 a 10 – 14 y 15 * Representación VÁLVULAS: diapos 10 a 12 * Representación ACCESORIOS: - Platinas: diapo Reducciones: diapos Uniones : diapo 7 a 10 y 14 (ejemplos de codos y Te) * Acotado: diapo15 4.-

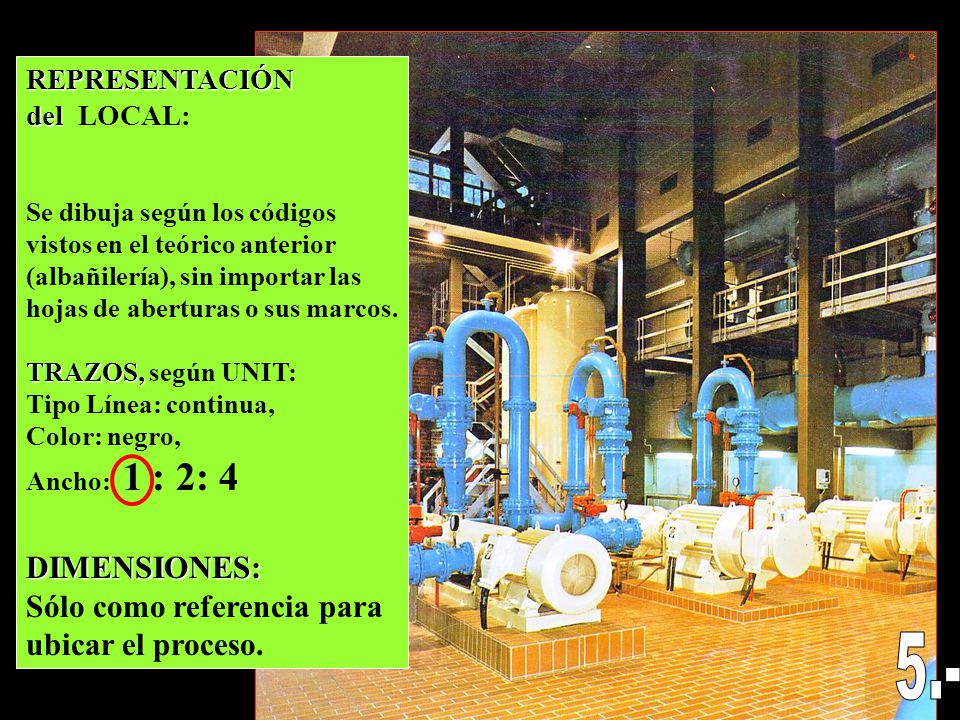

5 5.- REPRESENTACIÓN del LOCAL:
Se dibuja según los códigos vistos en el teórico anterior (albañilería), sin importar las hojas de aberturas o sus marcos. TRAZOS, según UNIT: Tipo Línea: continua, Color: negro, Ancho: 1 : 2: 4 DIMENSIONES: Sólo como referencia para ubicar el proceso. 5.-

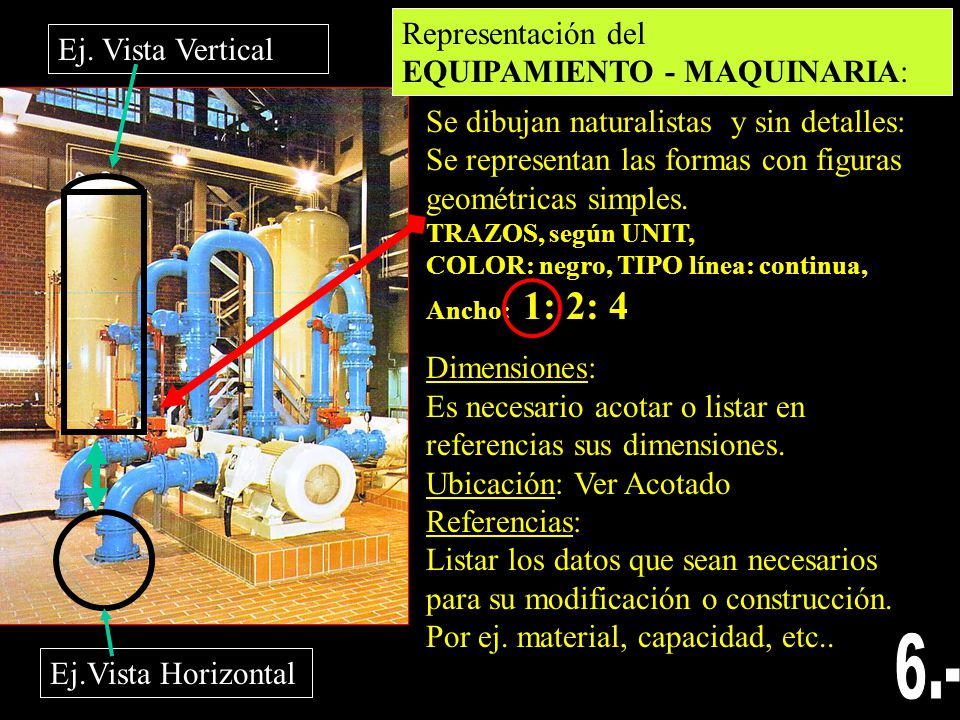

6 6.- Representación del EQUIPAMIENTO - MAQUINARIA: Ej. Vista Vertical
Se dibujan naturalistas y sin detalles: Se representan las formas con figuras geométricas simples. TRAZOS, según UNIT, COLOR: negro, TIPO línea: continua, Ancho: 1: 2: 4 Dimensiones: Es necesario acotar o listar en referencias sus dimensiones. Ubicación: Ver Acotado Referencias: Listar los datos que sean necesarios para su modificación o construcción. Por ej. material, capacidad, etc.. 6.- Ej.Vista Horizontal

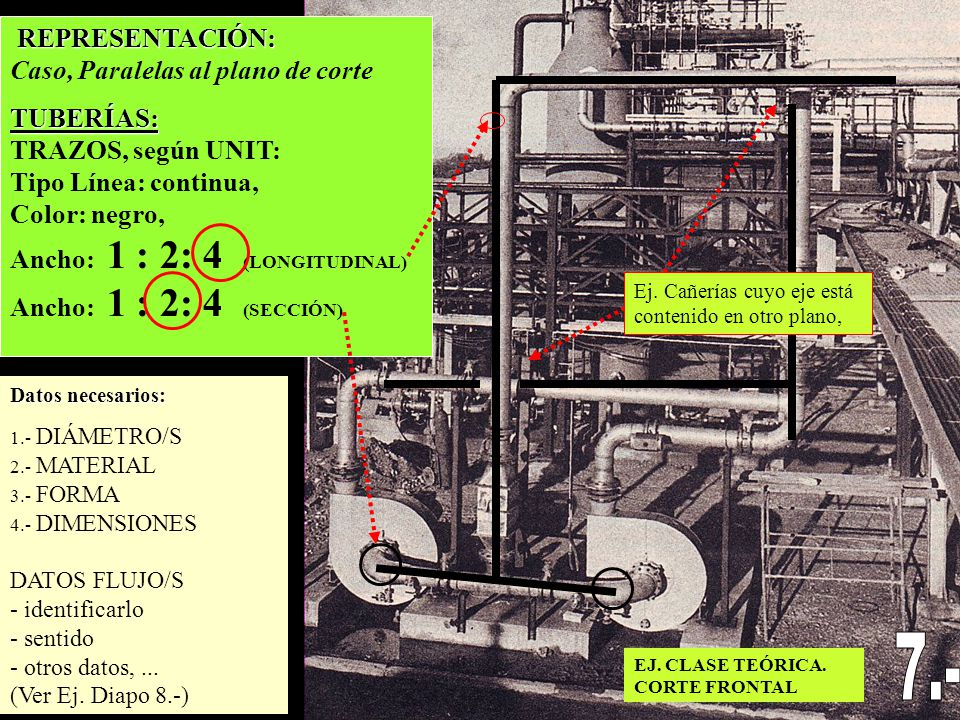

7 7.- REPRESENTACIÓN: Caso, Paralelas al plano de corte
TUBERÍAS: TRAZOS, según UNIT: Tipo Línea: continua, Color: negro, Ancho: 1 : 2: 4 (LONGITUDINAL) Ancho: 1 : 2: 4 (SECCIÓN) Ej. Cañerías cuyo eje está contenido en otro plano, Datos necesarios: 1.- DIÁMETRO/S 2.- MATERIAL 3.- FORMA 4.- DIMENSIONES DATOS FLUJO/S - identificarlo - sentido - otros datos, ... (Ver Ej. Diapo 8.-) 7.- EJ. CLASE TEÓRICA. CORTE FRONTAL

8 4 2 3 1 8.- 1 2 3 4 Ejemplos: Tuberías paralelas al plano de corte
Datos: Flujo – Ø - Material, Sentido, Otros. Ejemplos: Tuberías paralelas al plano de corte (Temperatura, velocidad, presión , ...) 1 2 3 4 CORTE FRONTAL AA A CORTE HORIZONTAL 1 2 3 4 8.-

9 1 2 3 4 5 6 9.- Tuberías inclinadas con respecto al plano de corte B A 1 4 1 2 2 5 3 6 3 B A CORTE AA CORTE BB

10 10.- Representación de : VÁLVULAS - PLATINAS Válvula (ver diapo 7)
Lineas auxiliares, Se sugiere usarlas para verificar los relevamientos. Platina CORTE AA CORTE HORIZONTAL A A

11 Es necesario representar la ubicación del volante y sus dimensiones (ver Rep. Pág.23) En todos los casos es necesario dibujar un detalle de las válvulas y especificar sus dimensiones (ver Ej.pág. 24/25) Se expresan en una vista como la que se adjunta dimensionándose. Ejemplo Representación : VÁLVULAS Un caso particular .... Ej. Representación de una válvula cuyo volante es de mayor tamaño que el cuerpo de la misma... Según ejemplo, Vista horizontal 11.-

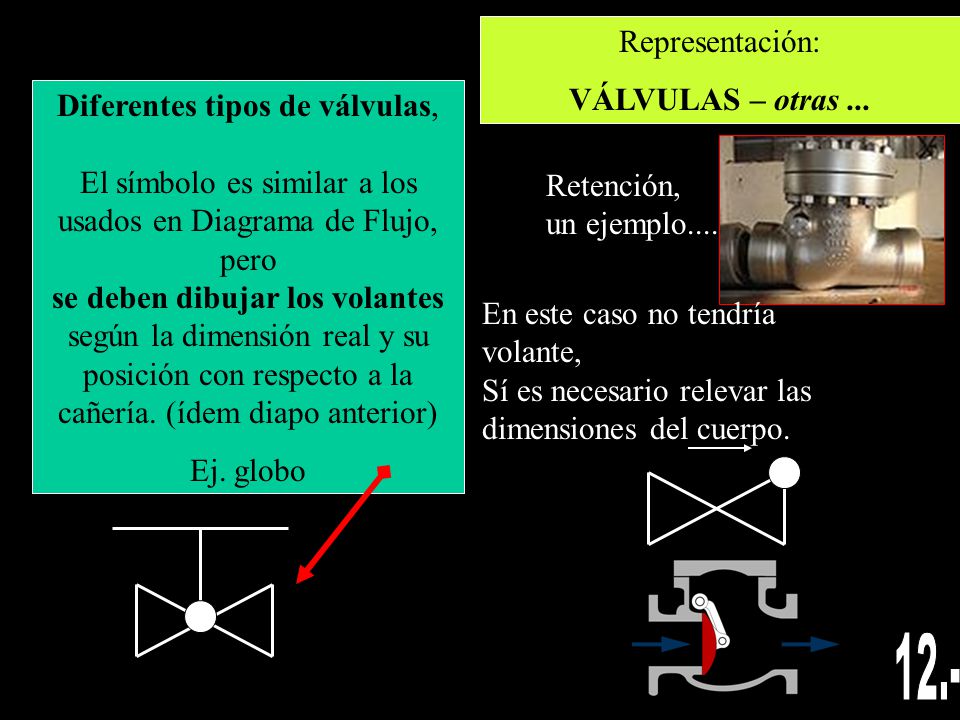

12 12.- Representación: VÁLVULAS – otras ...
Diferentes tipos de válvulas, El símbolo es similar a los usados en Diagrama de Flujo, pero se deben dibujar los volantes según la dimensión real y su posición con respecto a la cañería. (ídem diapo anterior) Ej. globo Retención, un ejemplo.... En este caso no tendría volante, Sí es necesario relevar las dimensiones del cuerpo. 12.-

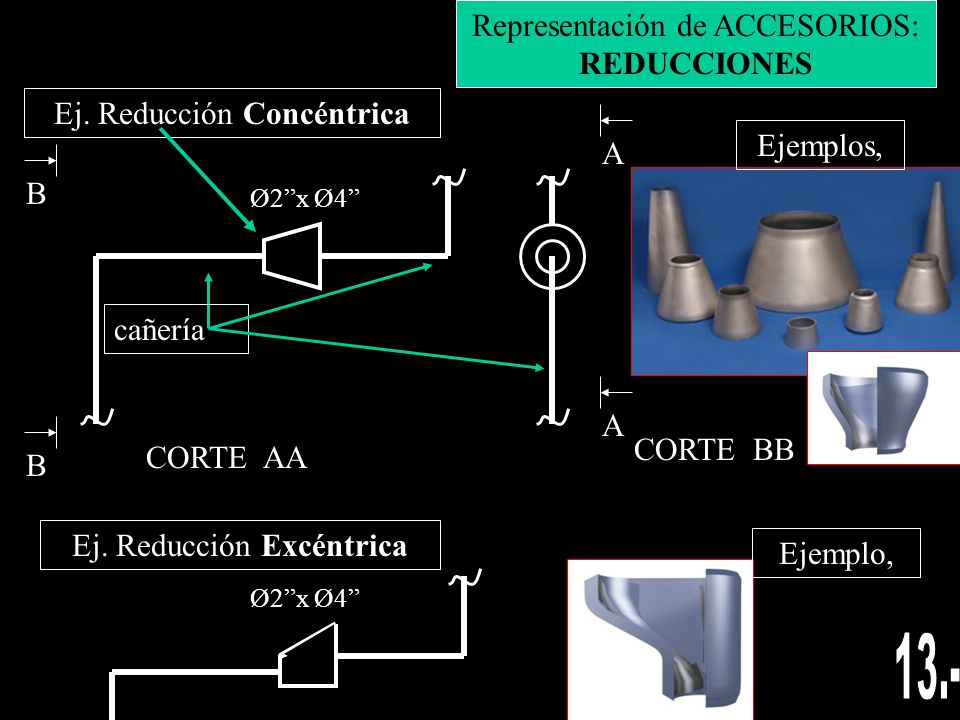

13 13.- Representación de ACCESORIOS: REDUCCIONES
Ej. Reducción Concéntrica A Ejemplos, B Ø2”x Ø4” cañería A B CORTE BB CORTE AA Ej. Reducción Excéntrica Ejemplo, Ø2”x Ø4” 13.-

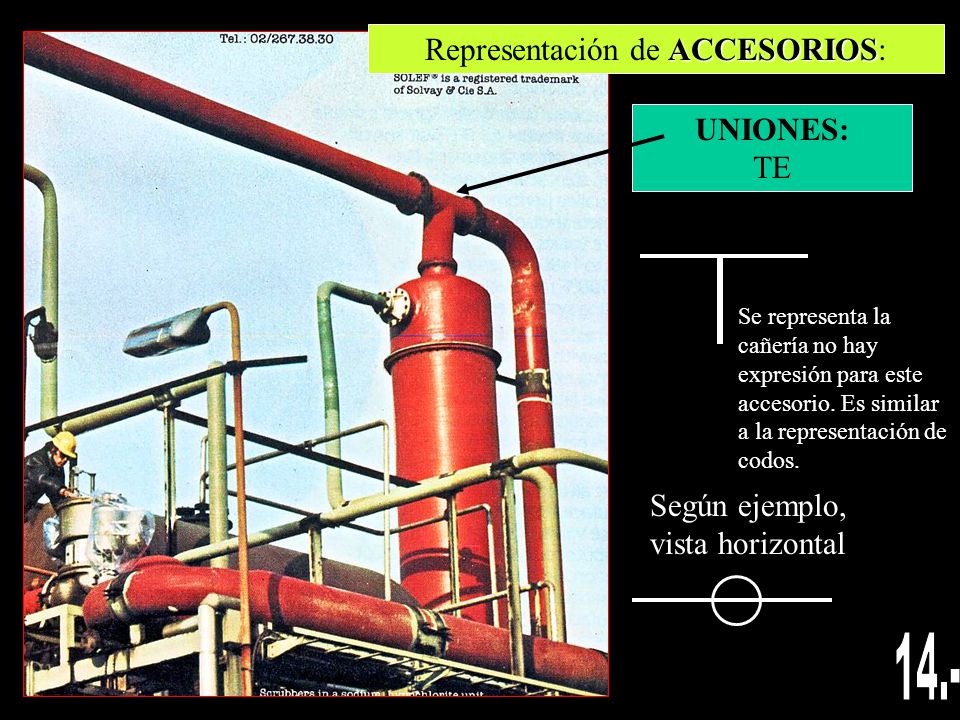

14 Representación de ACCESORIOS:
UNIONES: TE Se representa la cañería no hay expresión para este accesorio. Es similar a la representación de codos. Según ejemplo, vista horizontal 14.-

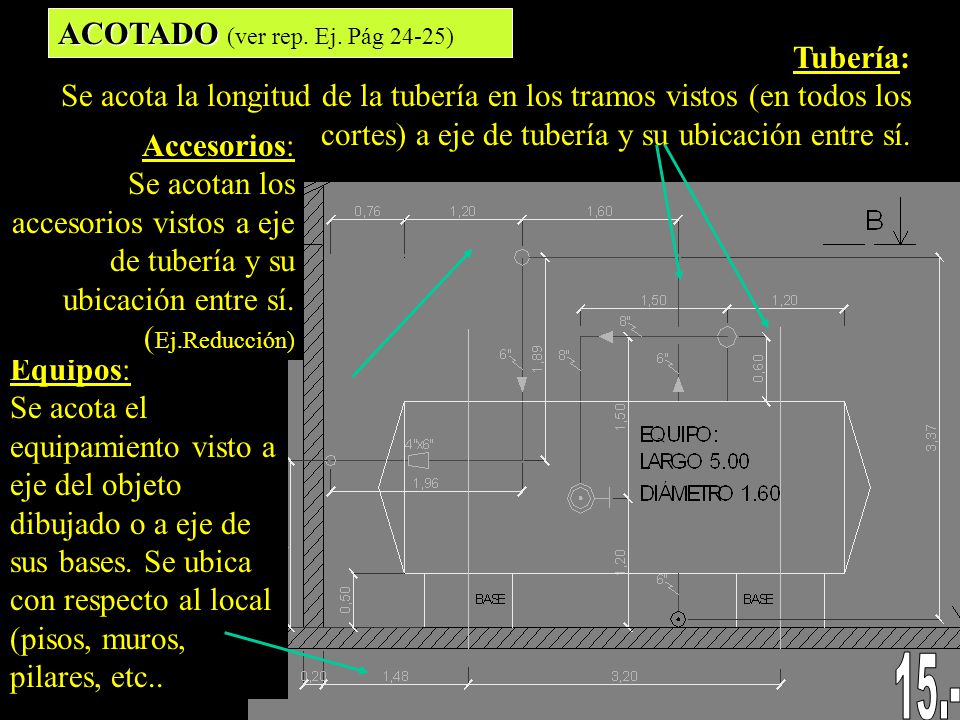

15 15.- ACOTADO (ver rep. Ej. Pág 24-25)
Tubería: Se acota la longitud de la tubería en los tramos vistos (en todos los cortes) a eje de tubería y su ubicación entre sí. Accesorios: Se acotan los accesorios vistos a eje de tubería y su ubicación entre sí. (Ej.Reducción) Equipos: Se acota el equipamiento visto a eje del objeto dibujado o a eje de sus bases. Se ubica con respecto al local (pisos, muros, pilares, etc.. 15.-
