1 1 Modelos y Simulación Mgr. Gustavo Tripodi gtripodi@exa.unicen.edu.ar Grupo de Investigación en Informática de Gestión Facultad de Ciencias Exactas Universidad Nacional del Centro de la Pcia. de Bs.As. Mgr. Gustavo Tripodi – gtripodi@exa.unicen.edu.ar – Informática de Gestión - UNICEN Modelos y Simulación

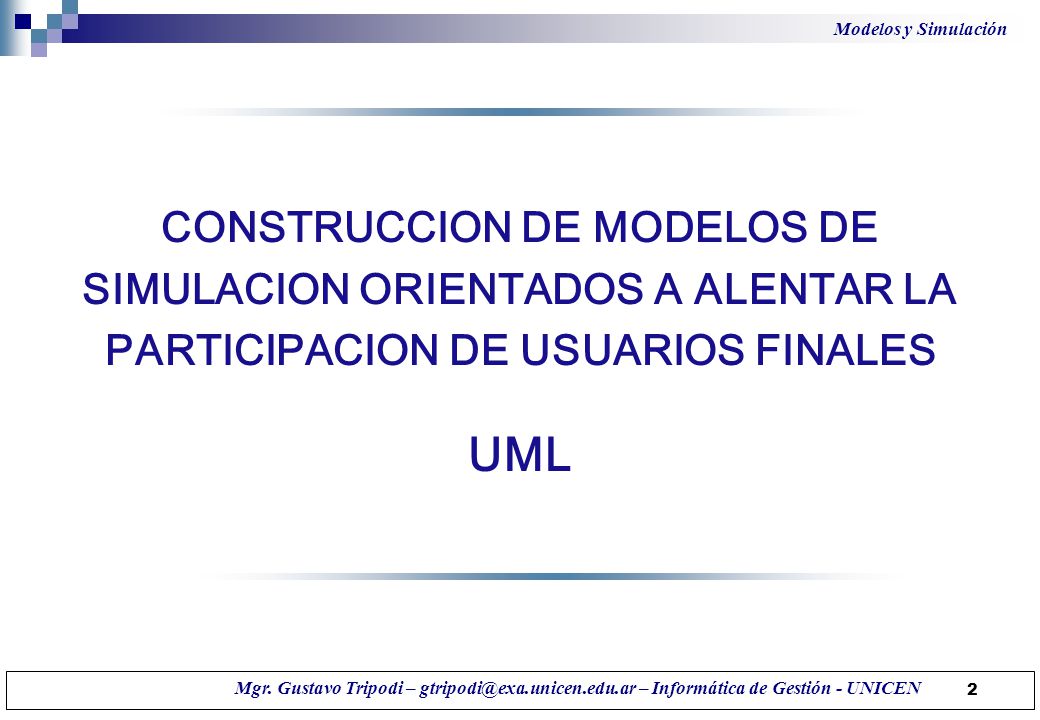

2 2 CONSTRUCCION DE MODELOS DE SIMULACION ORIENTADOS A ALENTAR LA PARTICIPACION DE USUARIOS FINALES UML Mgr. Gustavo Tripodi – gtripodi@exa.unicen.edu.ar – Informática de Gestión - UNICEN Modelos y Simulación

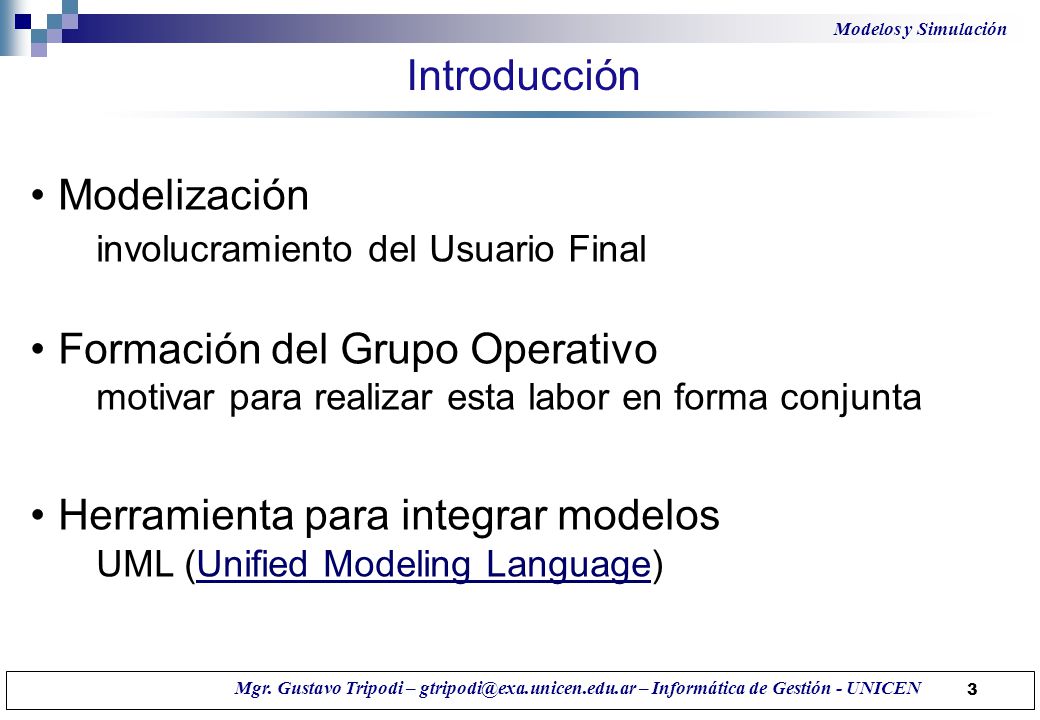

3 3 Introducción Modelización involucramiento del Usuario Final Formación del Grupo Operativo motivar para realizar esta labor en forma conjunta Herramienta para integrar modelos UML (Unified Modeling Language)Unified Modeling Language Mgr. Gustavo Tripodi – gtripodi@exa.unicen.edu.ar – Informática de Gestión - UNICEN Modelos y Simulación

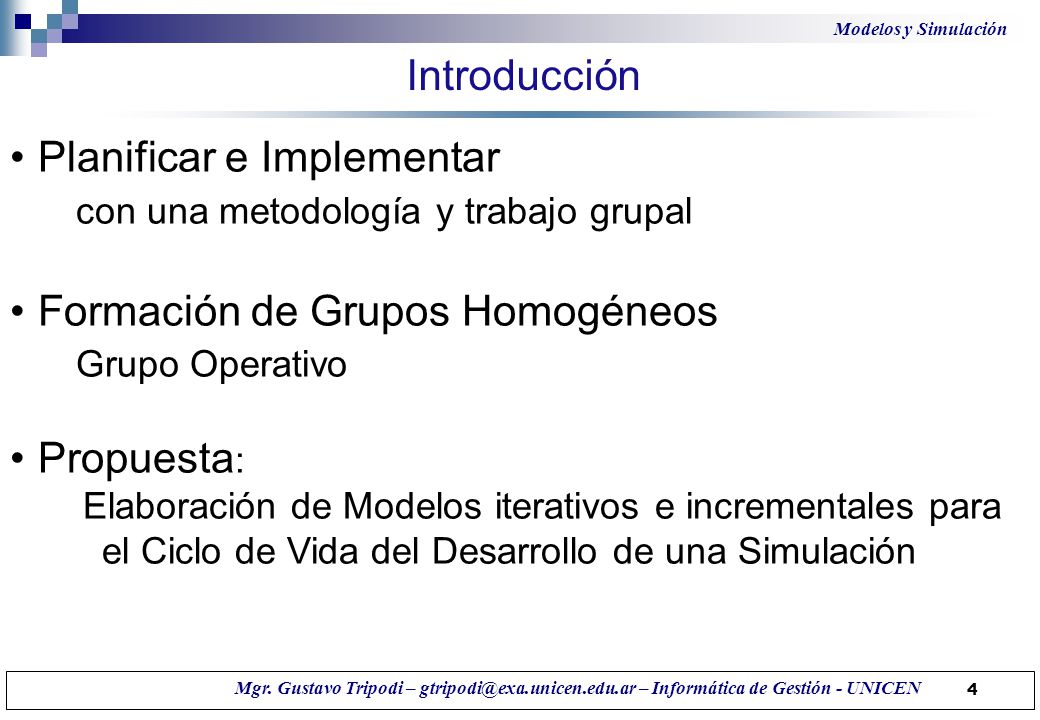

4 4 Introducción Planificar e Implementar con una metodología y trabajo grupal Formación de Grupos Homogéneos Grupo Operativo Propuesta : Elaboración de Modelos iterativos e incrementales para el Ciclo de Vida del Desarrollo de una Simulación Mgr. Gustavo Tripodi – gtripodi@exa.unicen.edu.ar – Informática de Gestión - UNICEN Modelos y Simulación

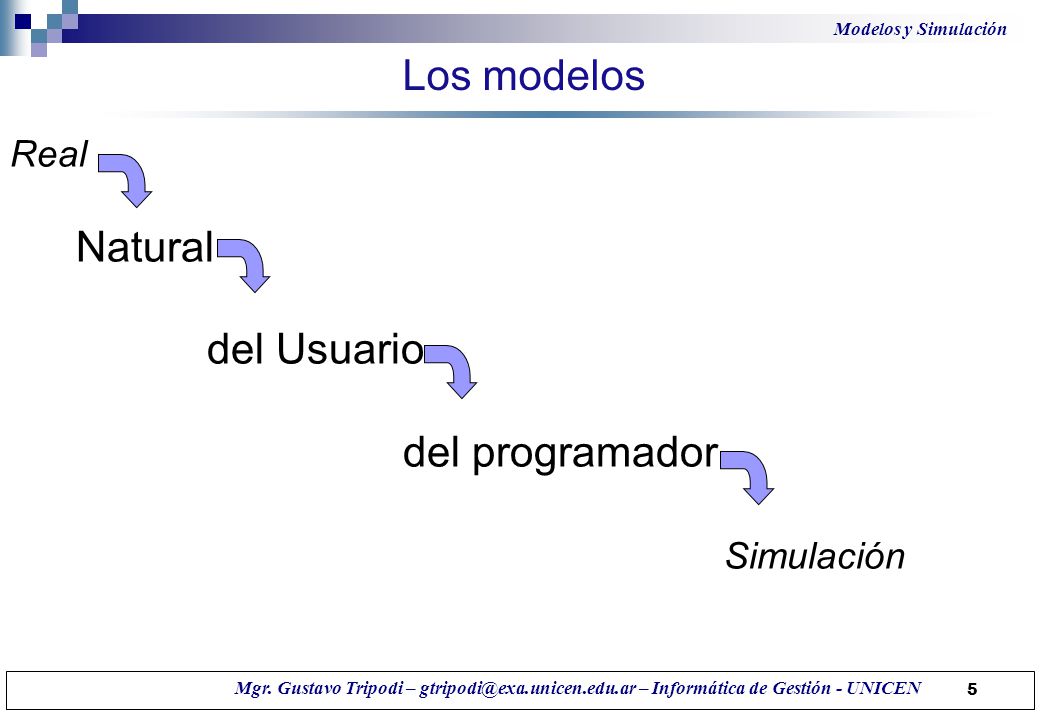

5 5 Los modelos Real Natural del Usuario del programador Simulación Mgr. Gustavo Tripodi – gtripodi@exa.unicen.edu.ar – Informática de Gestión - UNICEN Modelos y Simulación

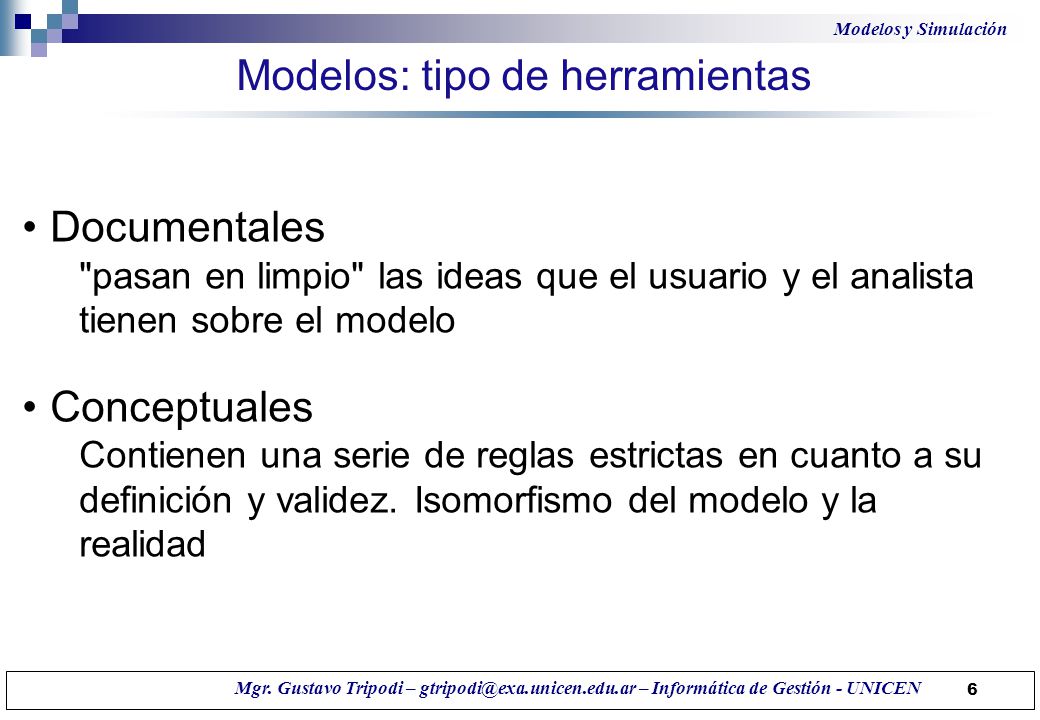

6 6 Modelos: tipo de herramientas Documentales "pasan en limpio" las ideas que el usuario y el analista tienen sobre el modelo Conceptuales Contienen una serie de reglas estrictas en cuanto a su definición y validez. Isomorfismo del modelo y la realidad Mgr. Gustavo Tripodi – gtripodi@exa.unicen.edu.ar – Informática de Gestión - UNICEN Modelos y Simulación

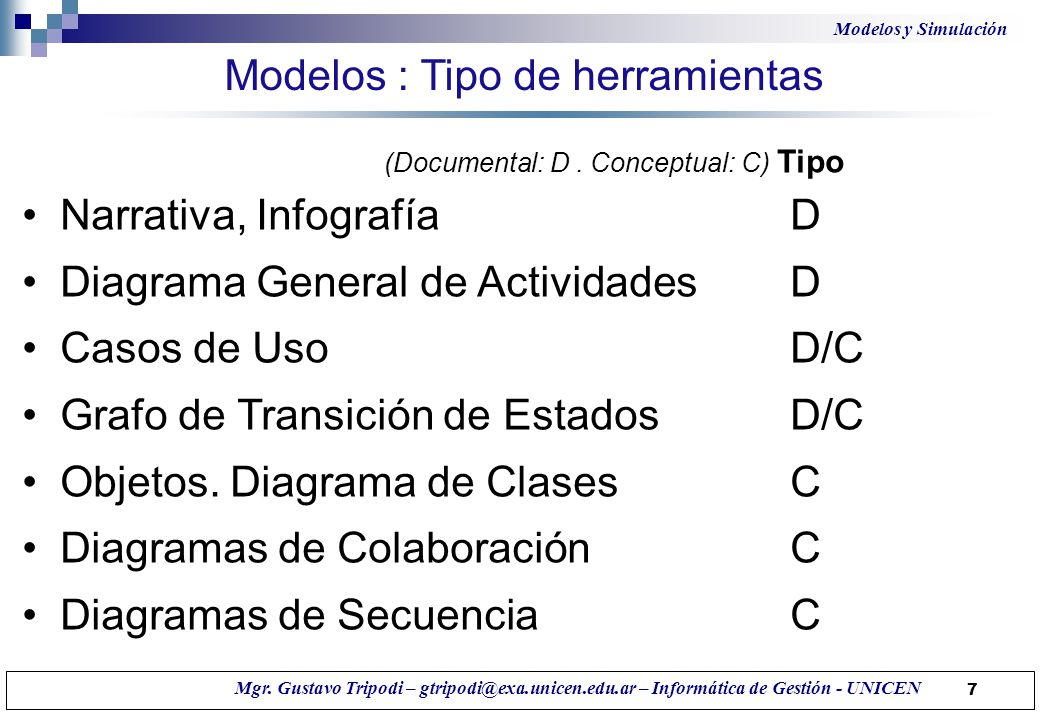

7 7 Modelos : Tipo de herramientas (Documental: D. Conceptual: C) Tipo Narrativa, InfografíaD Diagrama General de ActividadesD Casos de UsoD/C Grafo de Transición de Estados D/C Objetos. Diagrama de ClasesC Diagramas de ColaboraciónC Diagramas de SecuenciaC Mgr. Gustavo Tripodi – gtripodi@exa.unicen.edu.ar – Informática de Gestión - UNICEN Modelos y Simulación

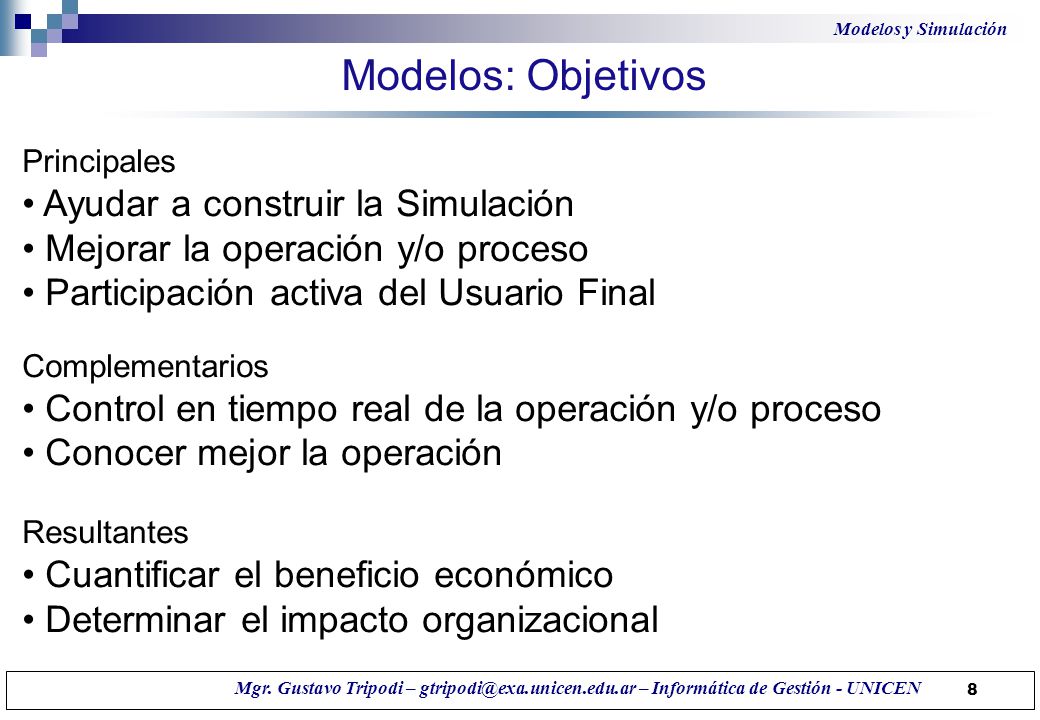

8 8 Modelos: Objetivos Principales Ayudar a construir la Simulación Mejorar la operación y/o proceso Participación activa del Usuario Final Complementarios Control en tiempo real de la operación y/o proceso Conocer mejor la operación Resultantes Cuantificar el beneficio económico Determinar el impacto organizacional Mgr. Gustavo Tripodi – gtripodi@exa.unicen.edu.ar – Informática de Gestión - UNICEN Modelos y Simulación

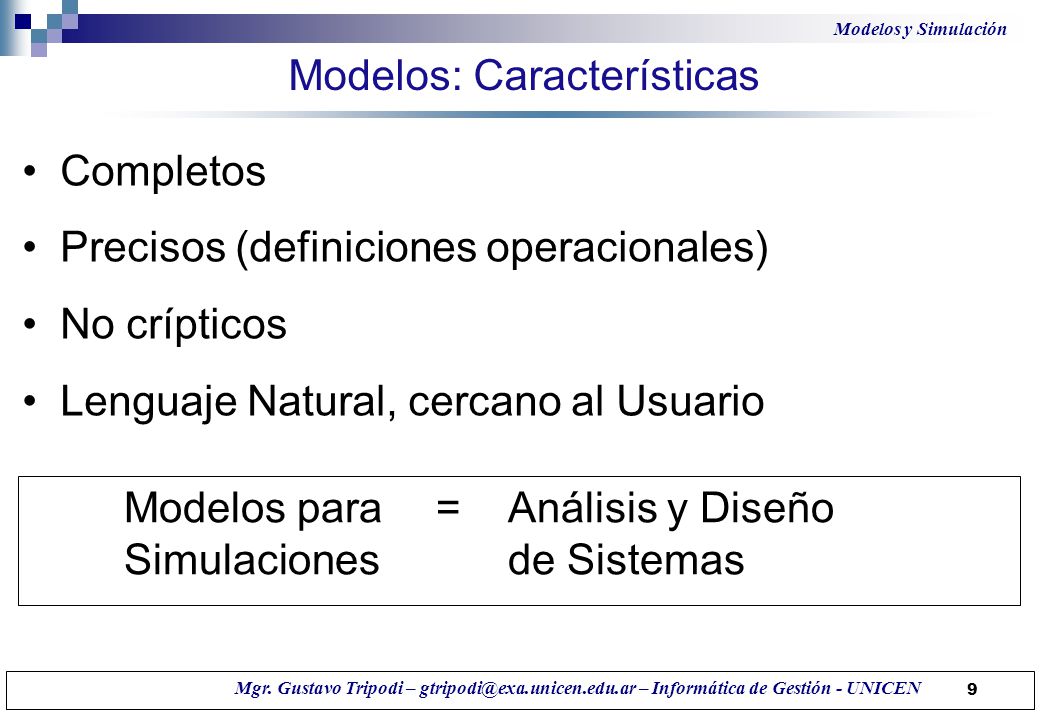

9 9 Modelos: Características Completos Precisos (definiciones operacionales) No crípticos Lenguaje Natural, cercano al Usuario Mgr. Gustavo Tripodi – gtripodi@exa.unicen.edu.ar – Informática de Gestión - UNICEN Modelos y Simulación Modelos para =Análisis y Diseño Simulaciones de Sistemas

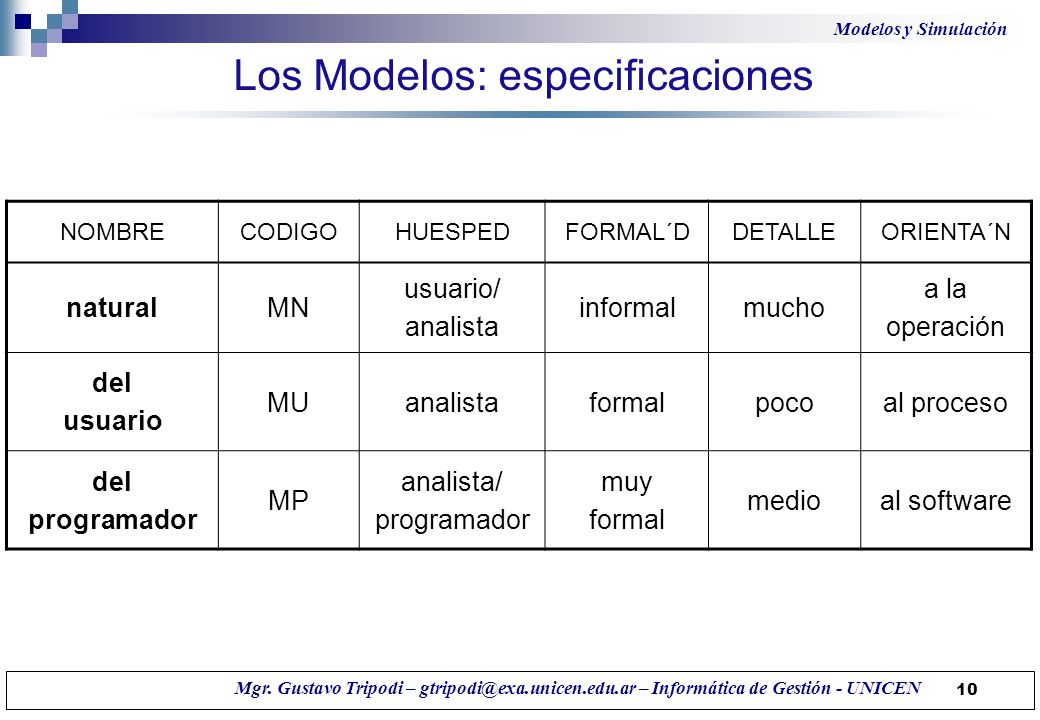

10 10 Mgr. Gustavo Tripodi – gtripodi@exa.unicen.edu.ar – Informática de Gestión - UNICEN Modelos y Simulación NOMBRECODIGOHUESPEDFORMAL´DDETALLEORIENTA´N naturalMN usuario/ analista informalmucho a la operación del usuario MUanalistaformalpocoal proceso del programador MP analista/ programador muy formal medioal software Los Modelos: especificaciones

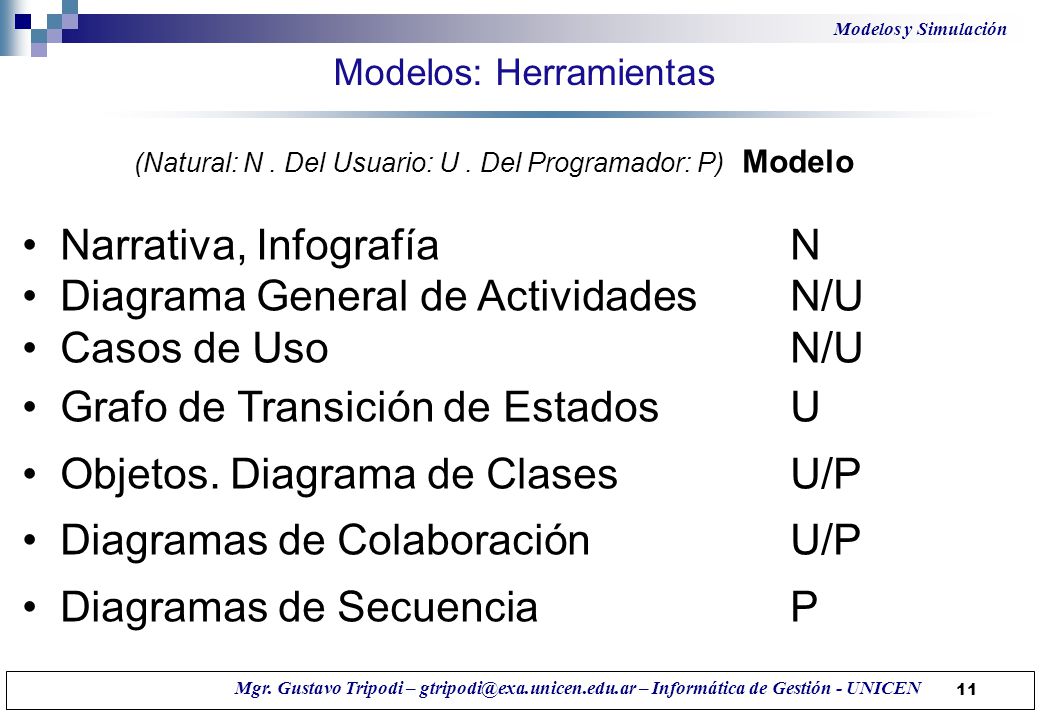

11 11 Modelos: Herramientas Mgr. Gustavo Tripodi – gtripodi@exa.unicen.edu.ar – Informática de Gestión - UNICEN Modelos y Simulación (Natural: N. Del Usuario: U. Del Programador: P) Modelo Narrativa, InfografíaN Diagrama General de ActividadesN/U Casos de UsoN/U Grafo de Transición de Estados U Objetos. Diagrama de ClasesU/P Diagramas de ColaboraciónU/P Diagramas de SecuenciaP

12 12 UML (Unified Modeling Language) Modelización Visual Mgr. Gustavo Tripodi – gtripodi@exa.unicen.edu.ar – Informática de Gestión - UNICEN Modelos y Simulación Sintaxis y semántica estándar en Objetos Especifica, visualiza y documenta Herramienta cohesión Evolución y refinamiento de modelos. Desarrollo iterativo e incremental Involucra todo el Ciclo de vida de Desarrollo Promueve una mejor comunicación entre involucrados Promueve un mejor entendimiento

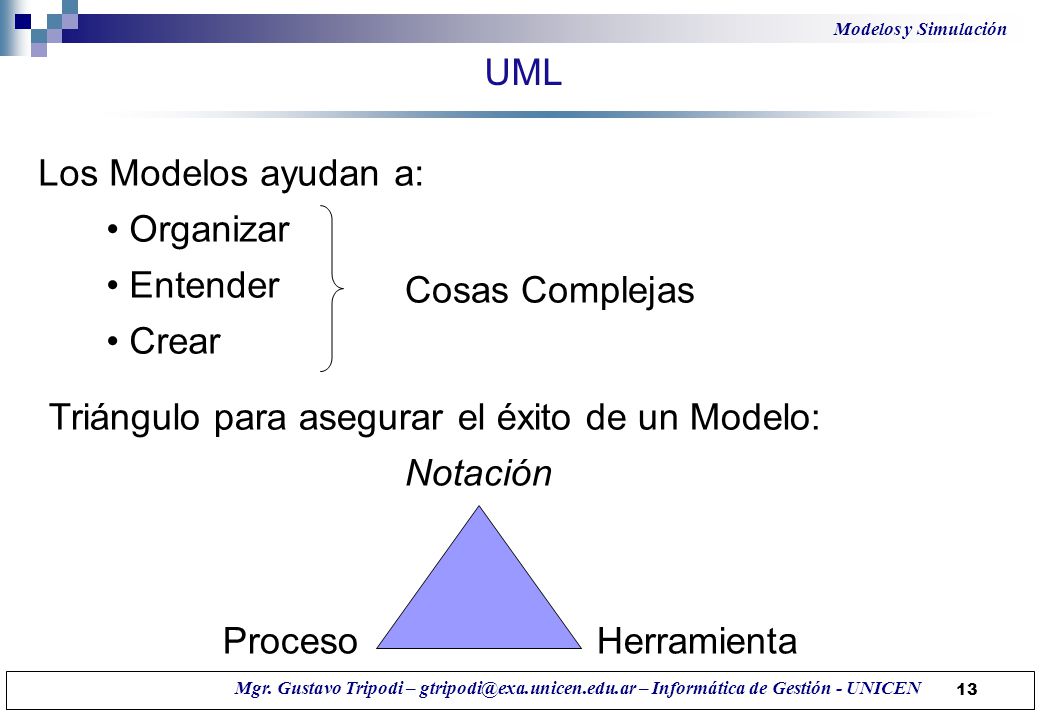

13 13 UML Mgr. Gustavo Tripodi – gtripodi@exa.unicen.edu.ar – Informática de Gestión - UNICEN Modelos y Simulación Los Modelos ayudan a: Organizar Entender Crear Notación ProcesoHerramienta Cosas Complejas Triángulo para asegurar el éxito de un Modelo:

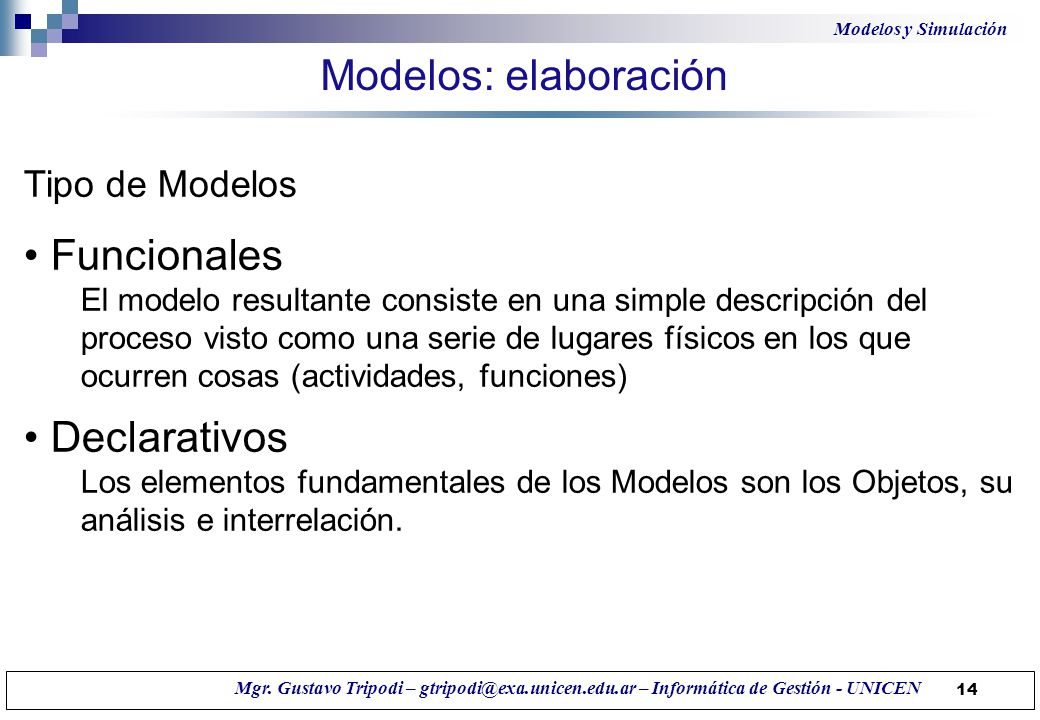

14 14 Modelos: elaboración Tipo de Modelos Funcionales El modelo resultante consiste en una simple descripción del proceso visto como una serie de lugares físicos en los que ocurren cosas (actividades, funciones) Declarativos Los elementos fundamentales de los Modelos son los Objetos, su análisis e interrelación. Mgr. Gustavo Tripodi – gtripodi@exa.unicen.edu.ar – Informática de Gestión - UNICEN Modelos y Simulación

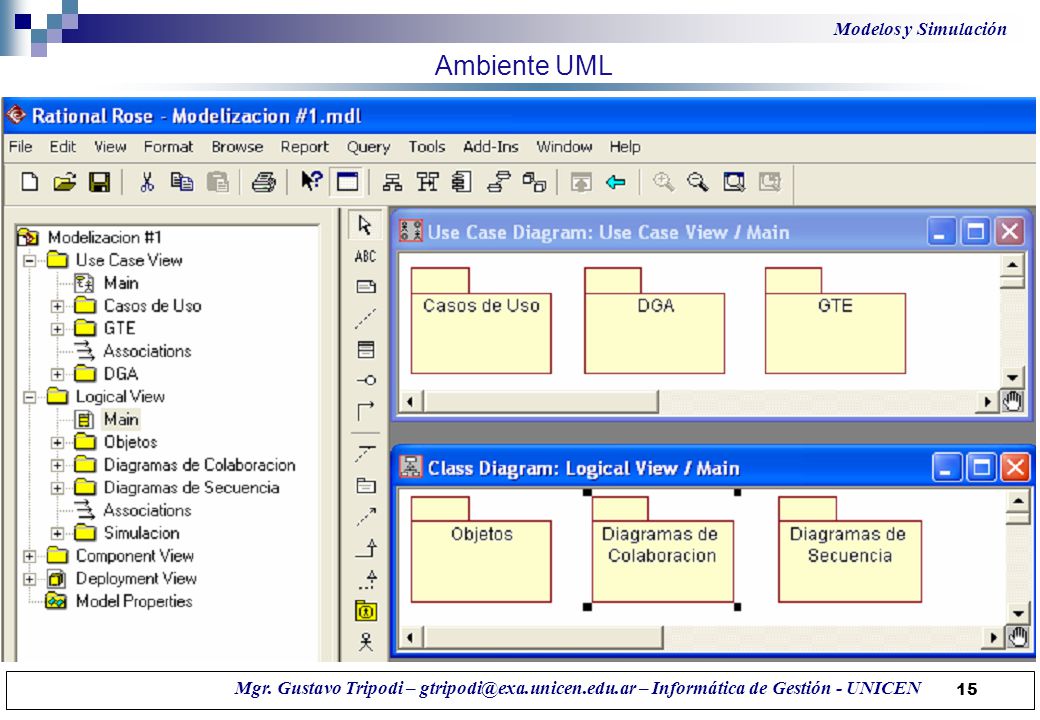

15 15 Ambiente UML Mgr. Gustavo Tripodi – gtripodi@exa.unicen.edu.ar – Informática de Gestión - UNICEN Modelos y Simulación

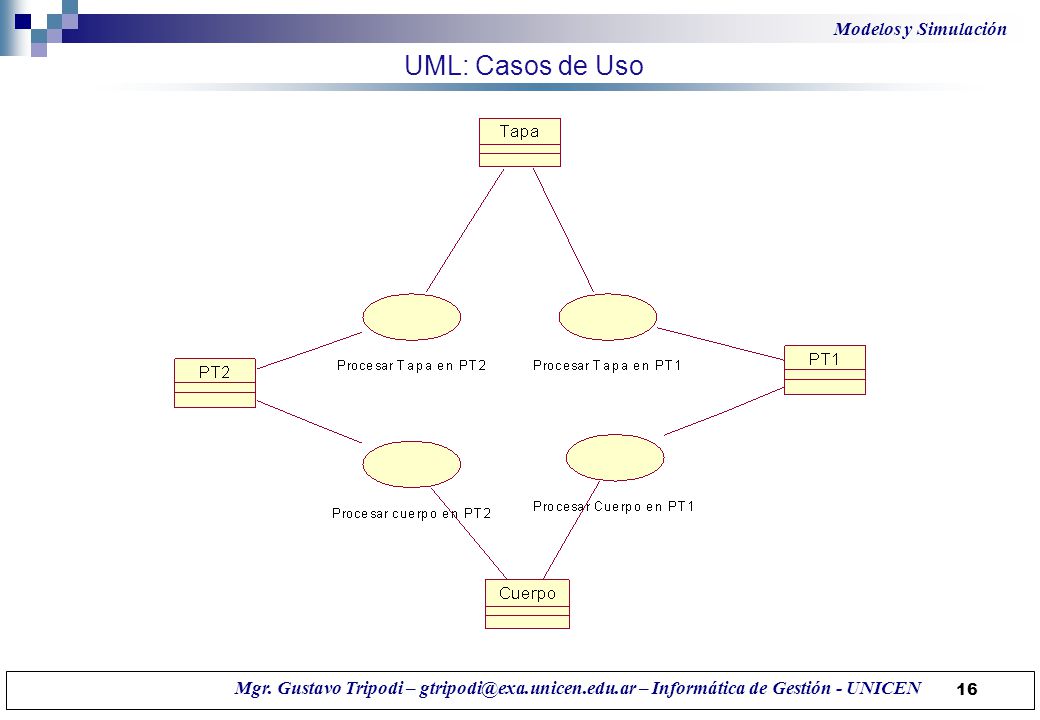

16 16 UML: Casos de Uso Mgr. Gustavo Tripodi – gtripodi@exa.unicen.edu.ar – Informática de Gestión - UNICEN Modelos y Simulación

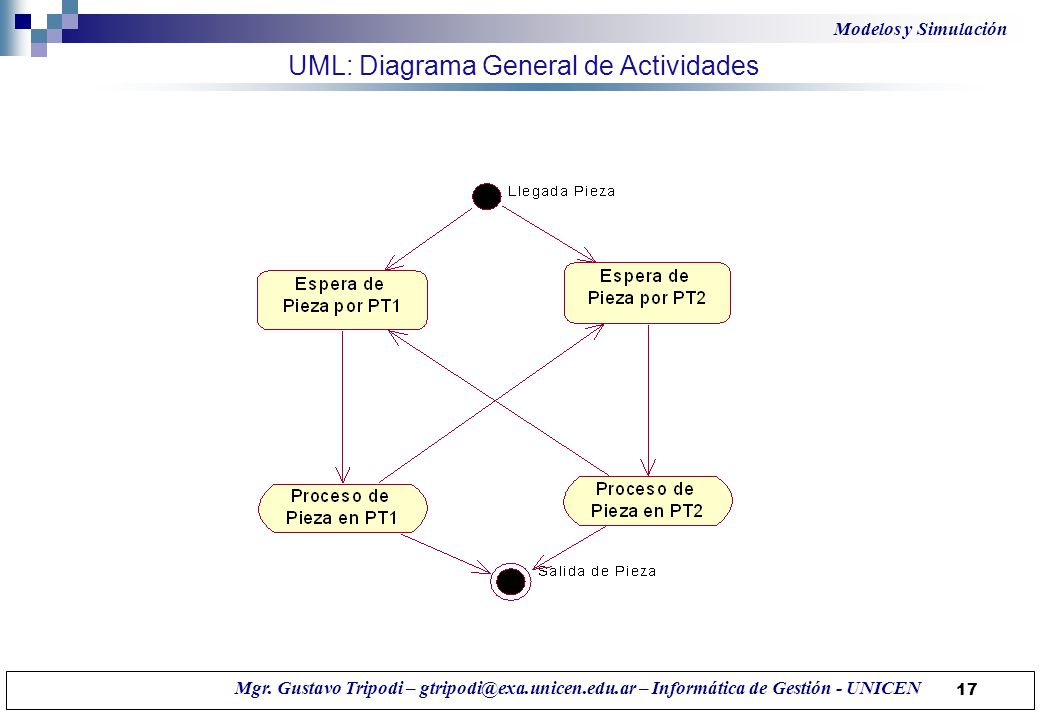

17 17 UML: Diagrama General de Actividades Mgr. Gustavo Tripodi – gtripodi@exa.unicen.edu.ar – Informática de Gestión - UNICEN Modelos y Simulación

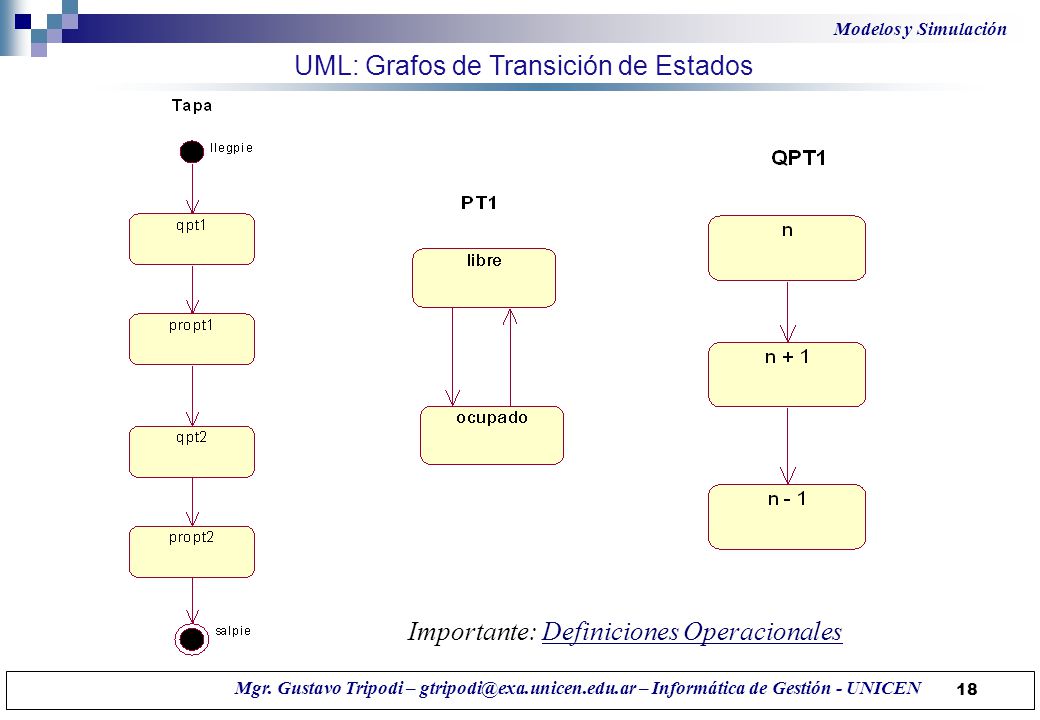

18 18 UML: Grafos de Transición de Estados Mgr. Gustavo Tripodi – gtripodi@exa.unicen.edu.ar – Informática de Gestión - UNICEN Modelos y Simulación Importante: Definiciones OperacionalesDefiniciones Operacionales

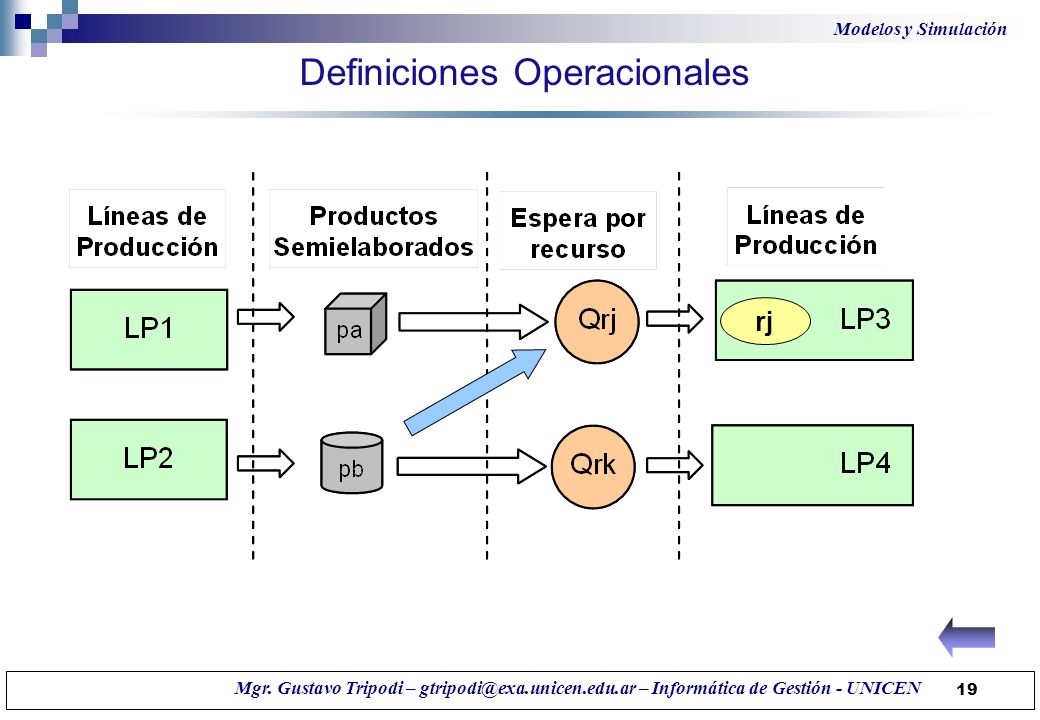

19 19 Definiciones Operacionales Mgr. Gustavo Tripodi – gtripodi@exa.unicen.edu.ar – Informática de Gestión - UNICEN Modelos y Simulación rj

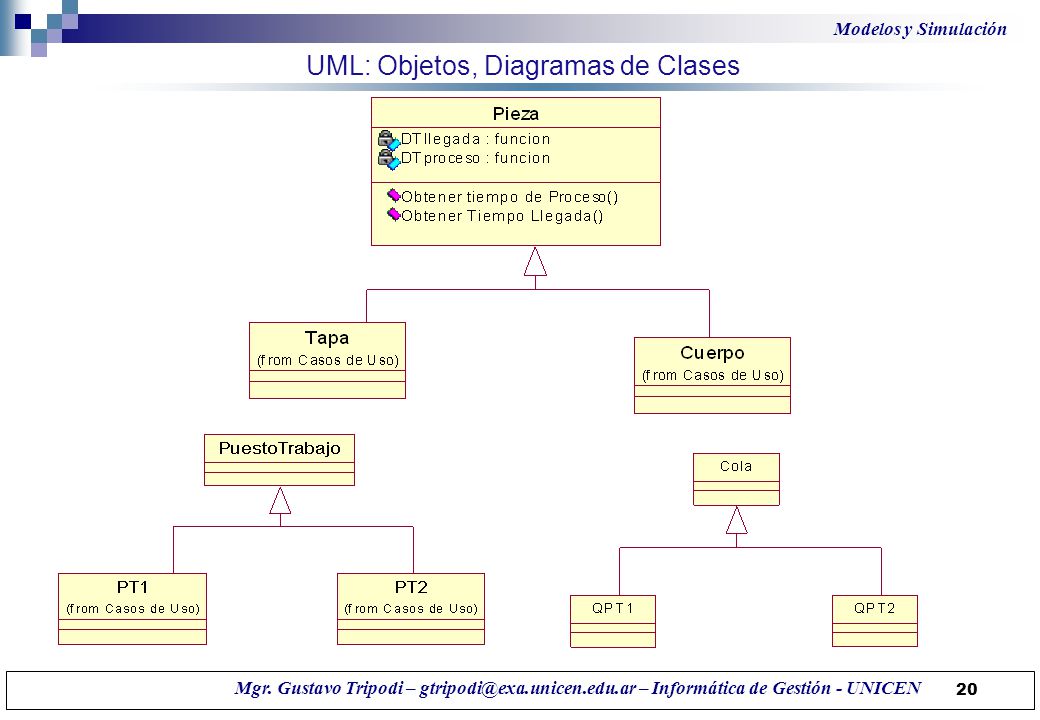

20 20 UML: Objetos, Diagramas de Clases Mgr. Gustavo Tripodi – gtripodi@exa.unicen.edu.ar – Informática de Gestión - UNICEN Modelos y Simulación

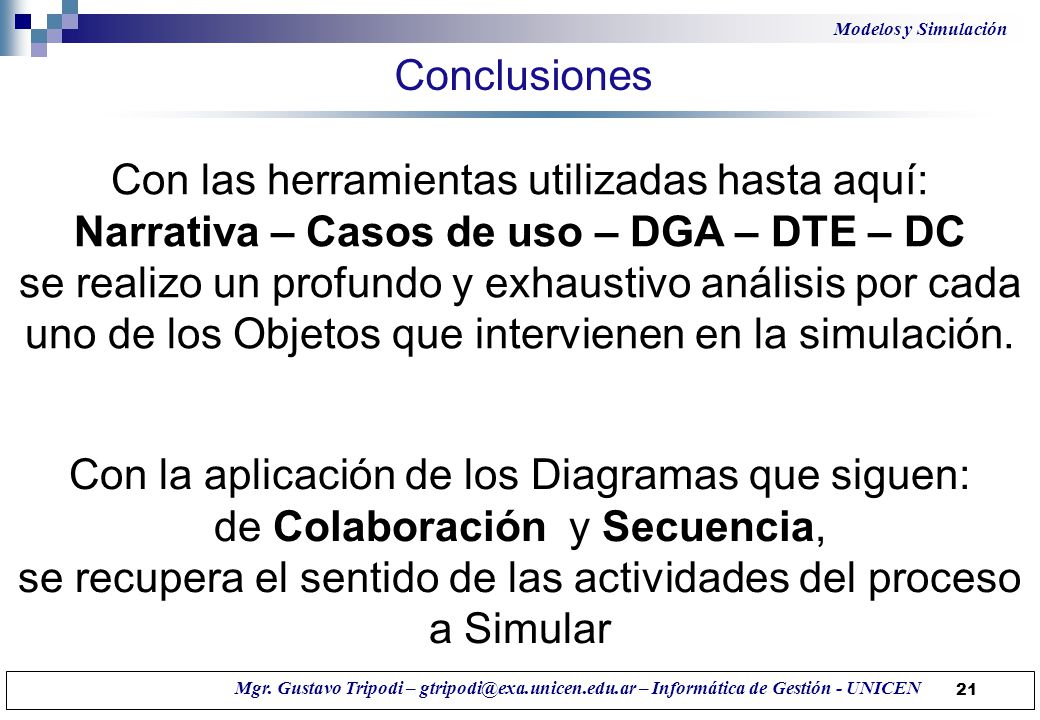

21 21 Conclusiones Mgr. Gustavo Tripodi – gtripodi@exa.unicen.edu.ar – Informática de Gestión - UNICEN Modelos y Simulación Con las herramientas utilizadas hasta aquí: Narrativa – Casos de uso – DGA – DTE – DC se realizo un profundo y exhaustivo análisis por cada uno de los Objetos que intervienen en la simulación. Con la aplicación de los Diagramas que siguen: de Colaboración y Secuencia, se recupera el sentido de las actividades del proceso a Simular

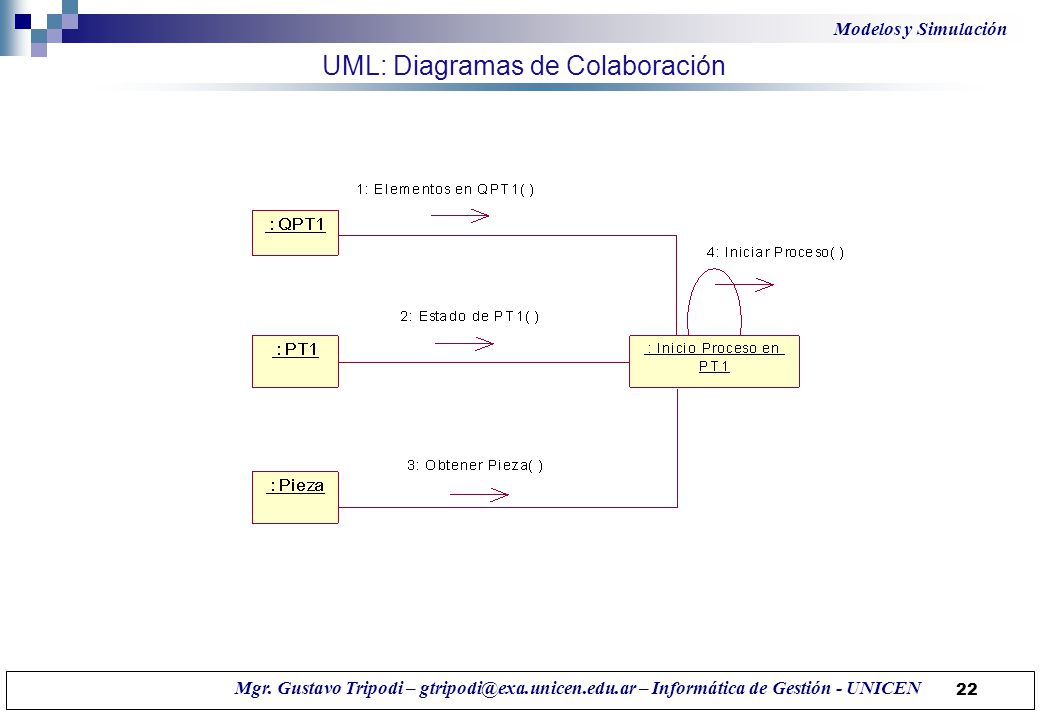

22 22 UML: Diagramas de Colaboración Mgr. Gustavo Tripodi – gtripodi@exa.unicen.edu.ar – Informática de Gestión - UNICEN Modelos y Simulación

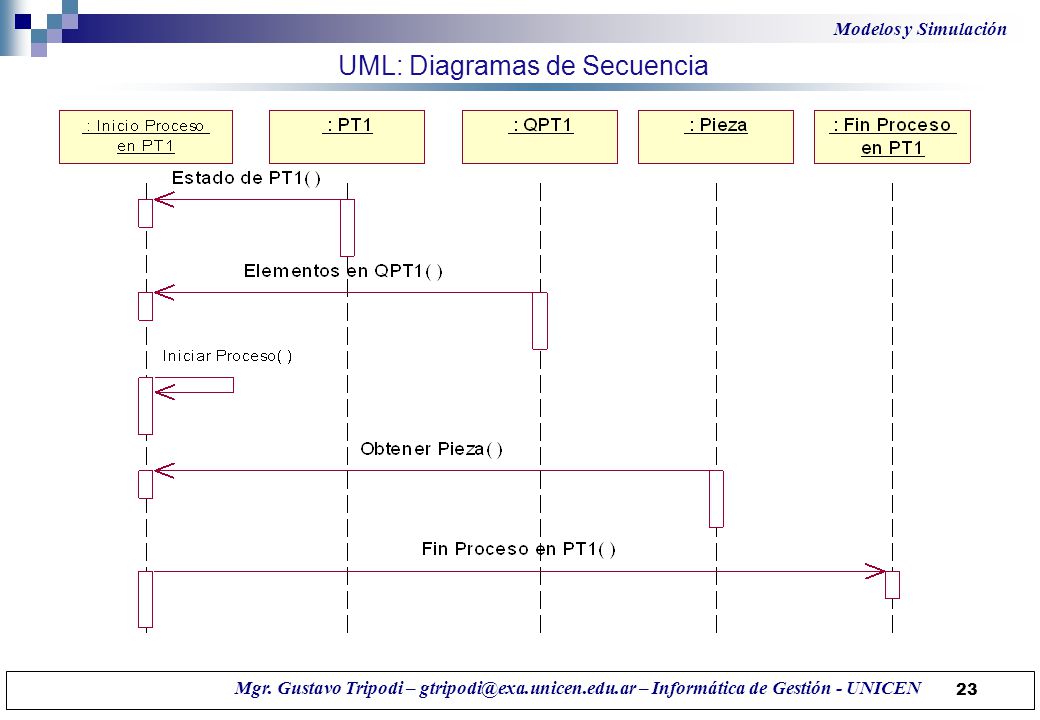

23 23 UML: Diagramas de Secuencia Mgr. Gustavo Tripodi – gtripodi@exa.unicen.edu.ar – Informática de Gestión - UNICEN Modelos y Simulación

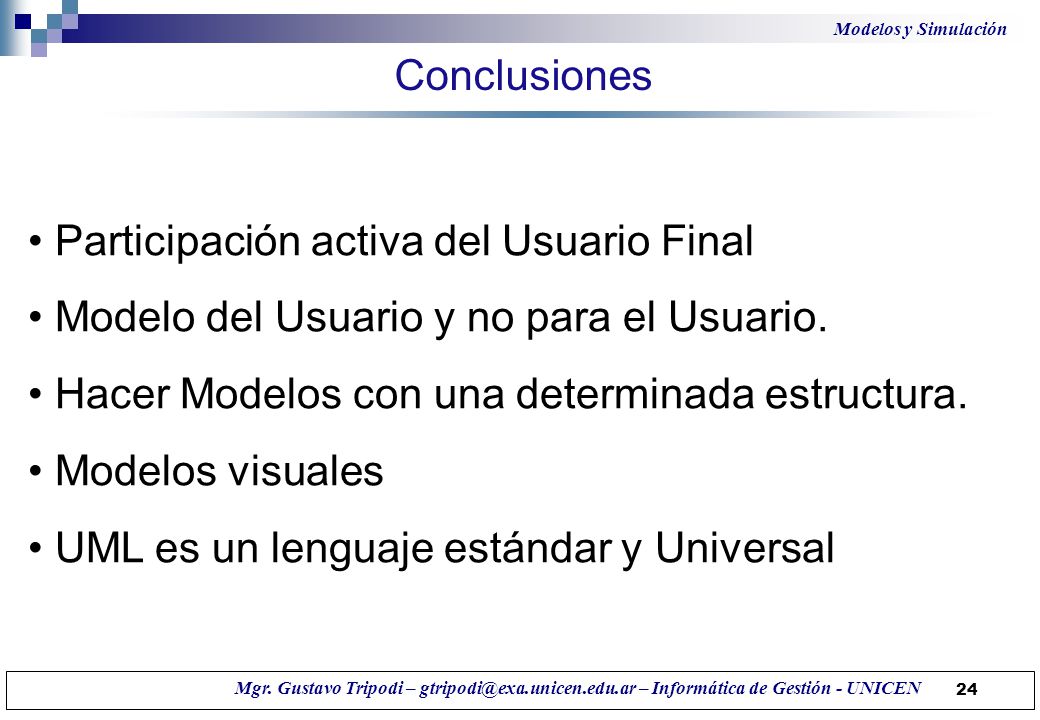

24 24 Conclusiones Mgr. Gustavo Tripodi – gtripodi@exa.unicen.edu.ar – Informática de Gestión - UNICEN Modelos y Simulación Participación activa del Usuario Final Modelo del Usuario y no para el Usuario. Hacer Modelos con una determinada estructura. Modelos visuales UML es un lenguaje estándar y Universal
