1 VLAN Enlace Troncal

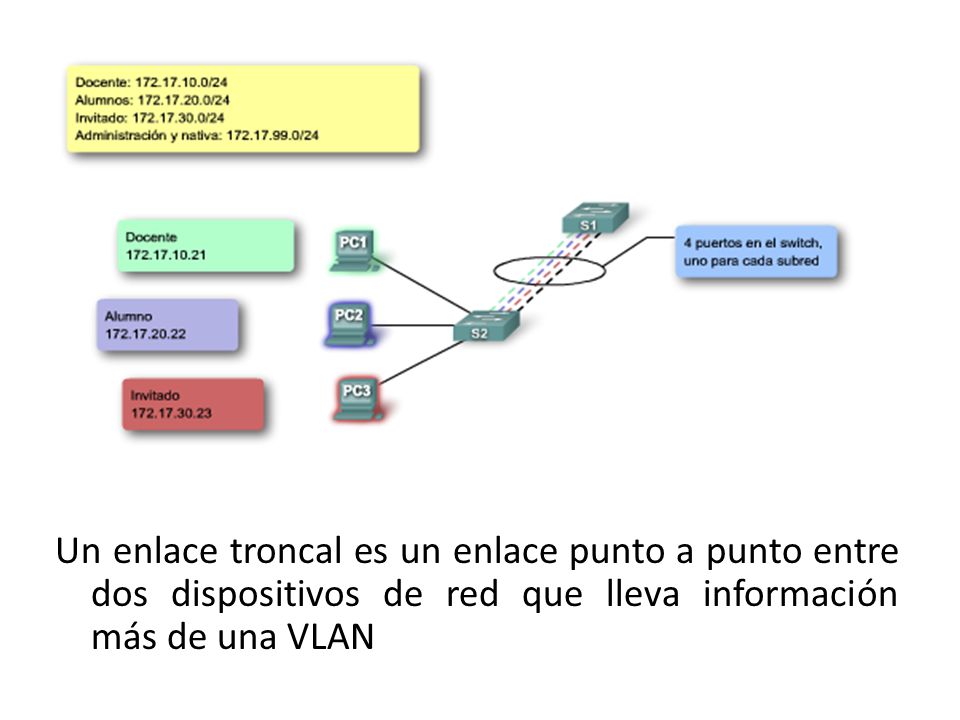

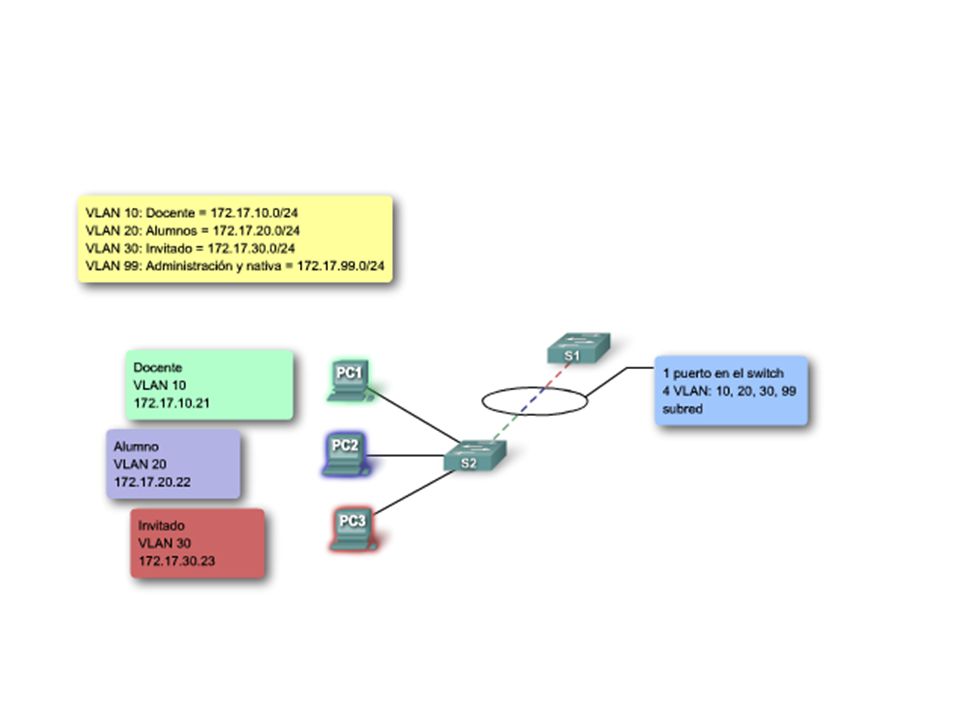

2 Un enlace troncal es un enlace punto a punto entre dos dispositivos de red que lleva información más de una VLAN

3

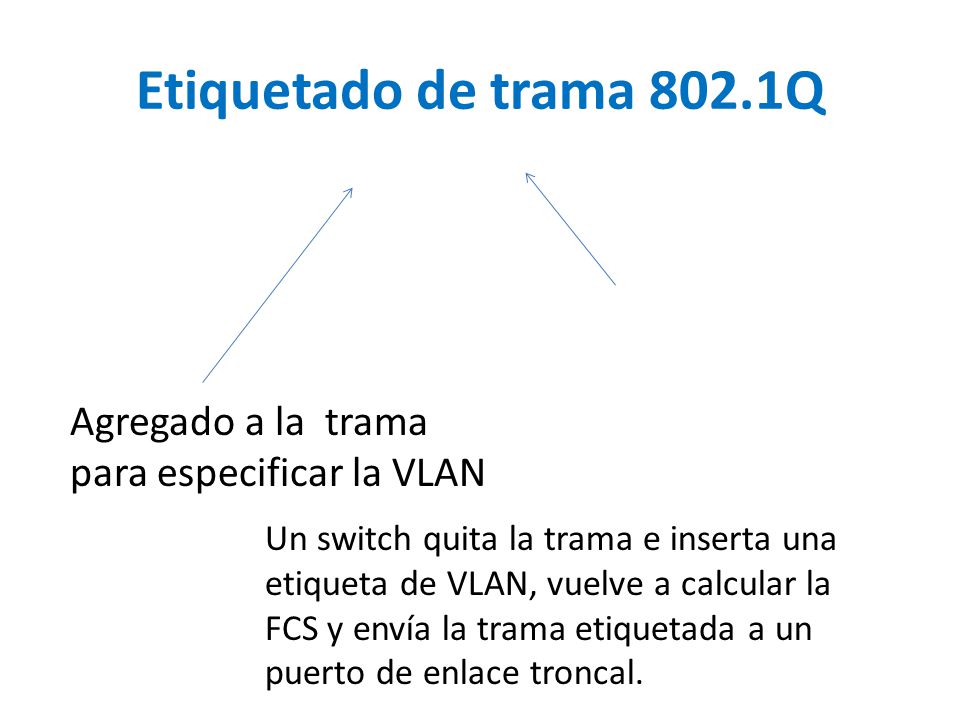

4 Etiquetado de trama 802.1Q Agregado a la trama
para especificar la VLAN Un switch quita la trama e inserta una etiqueta de VLAN, vuelve a calcular la FCS y envía la trama etiquetada a un puerto de enlace troncal.

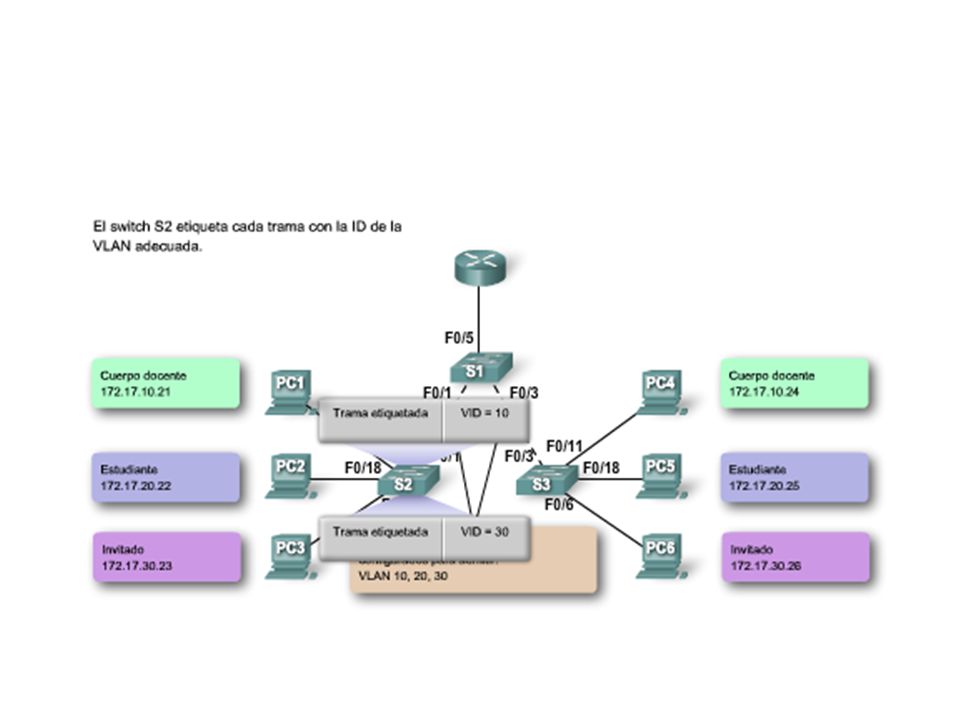

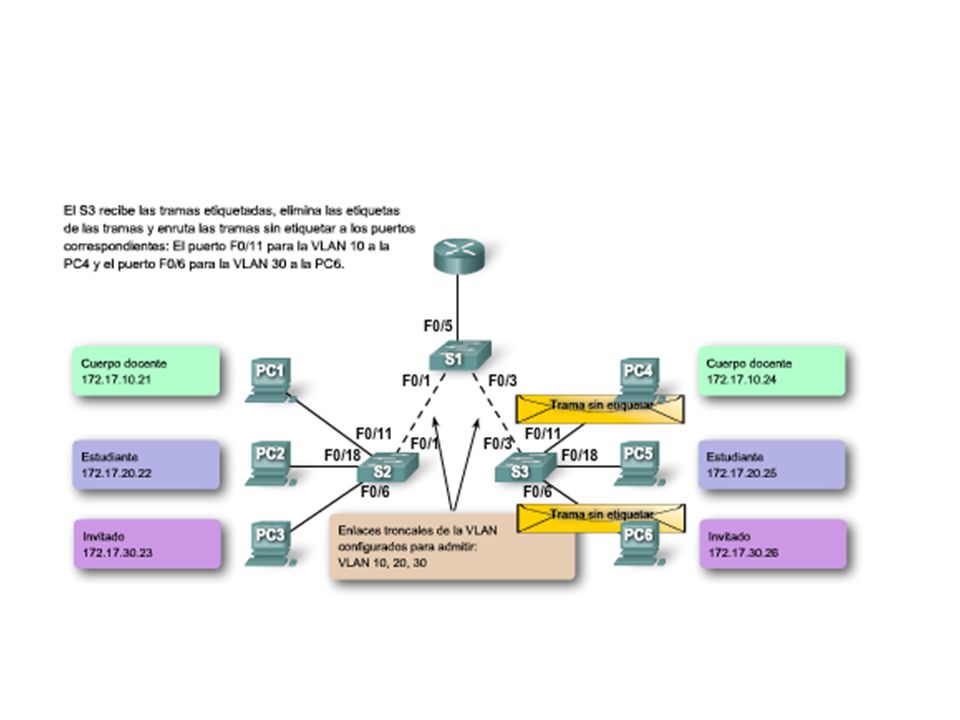

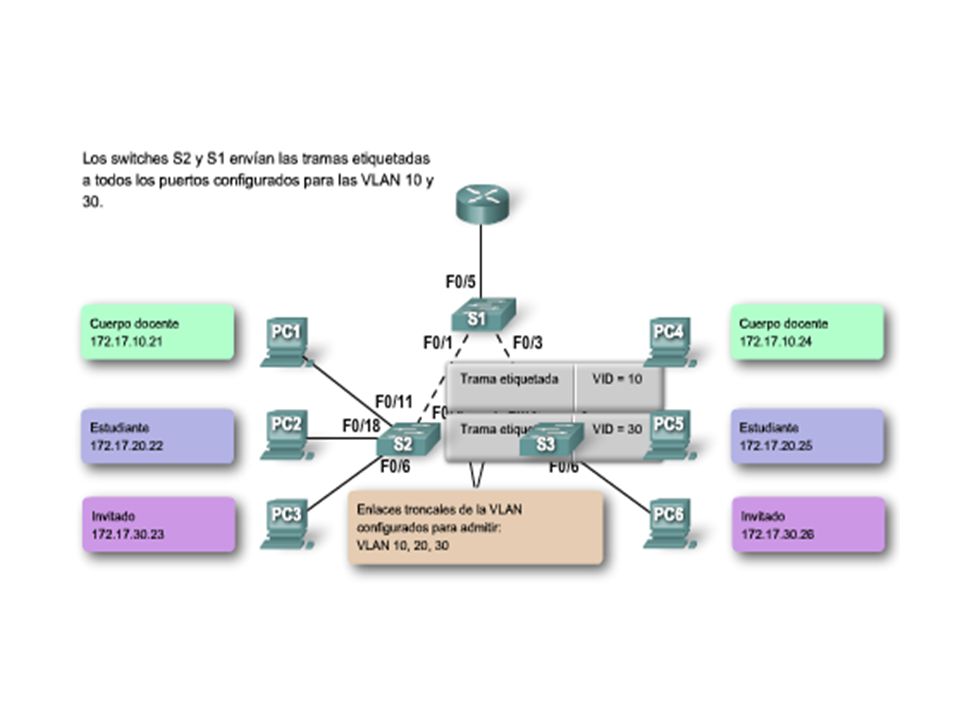

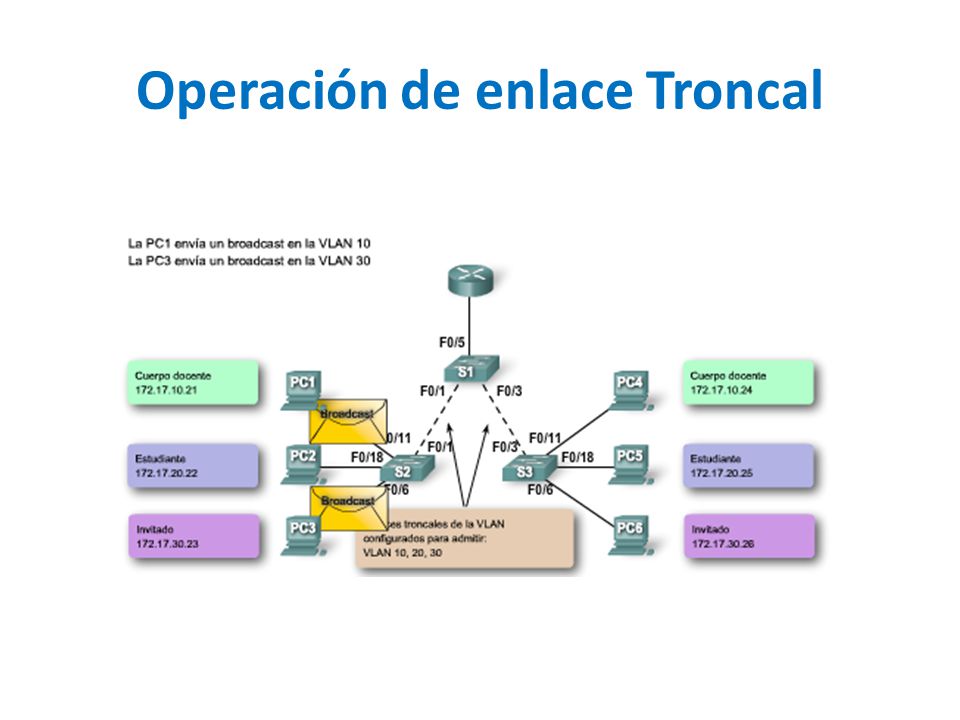

5 Operación de enlace Troncal

6

7

8

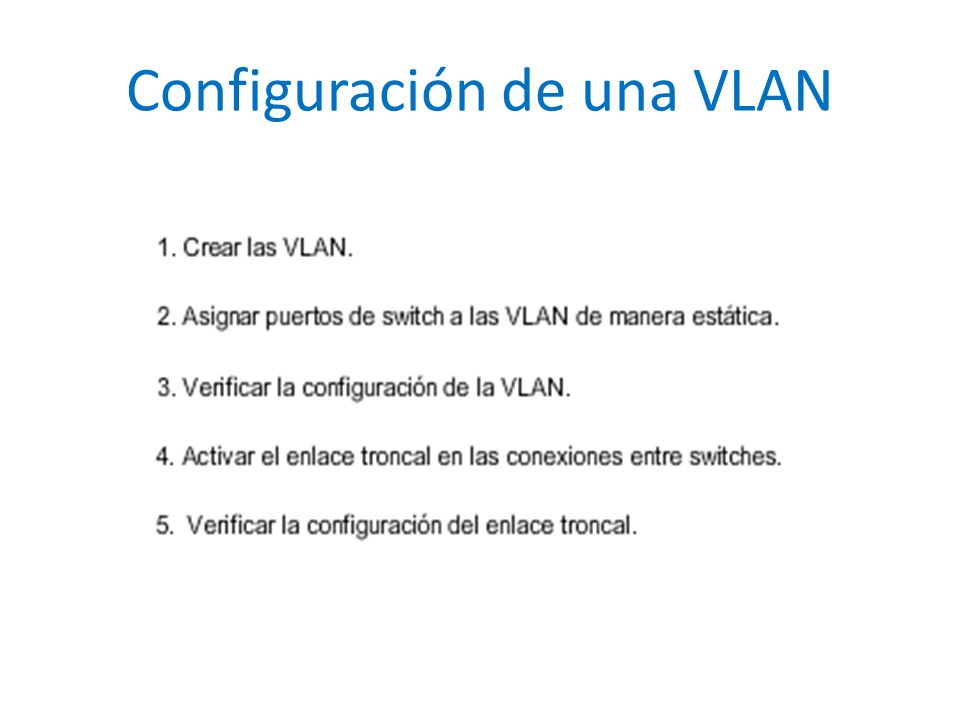

9 Configuración de una VLAN

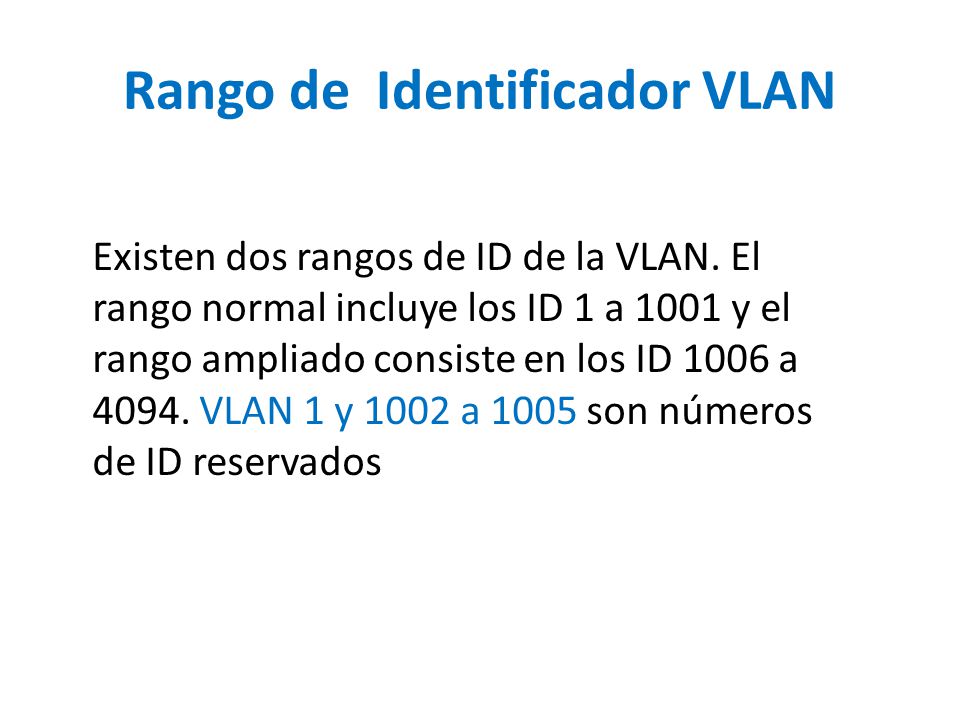

10 Rango de Identificador VLAN
Existen dos rangos de ID de la VLAN. El rango normal incluye los ID 1 a 1001 y el rango ampliado consiste en los ID 1006 a VLAN 1 y 1002 a 1005 son números de ID reservados

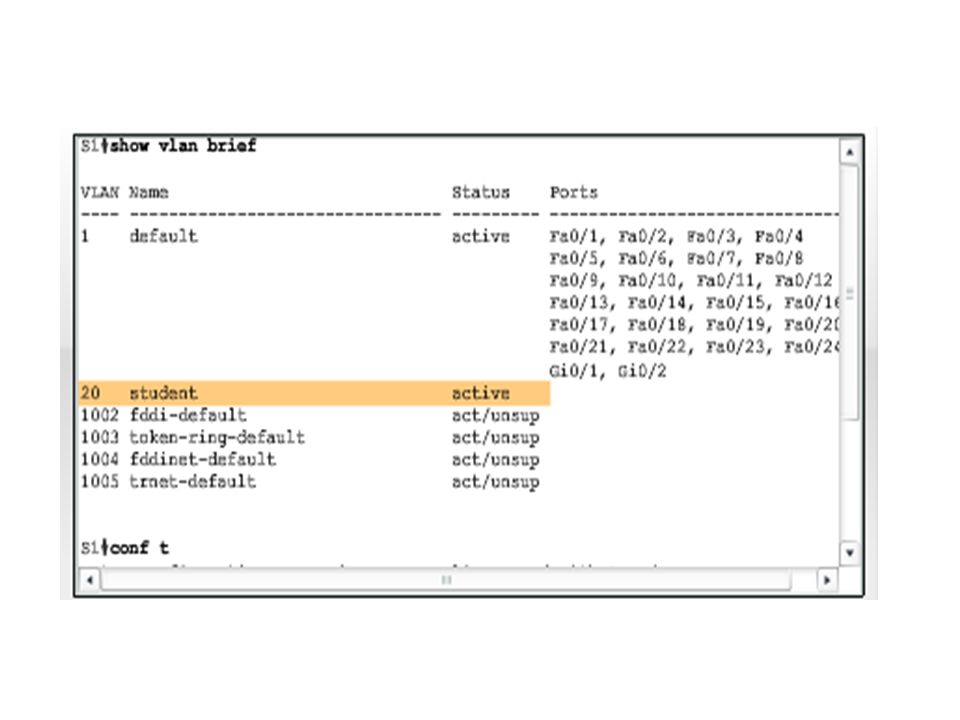

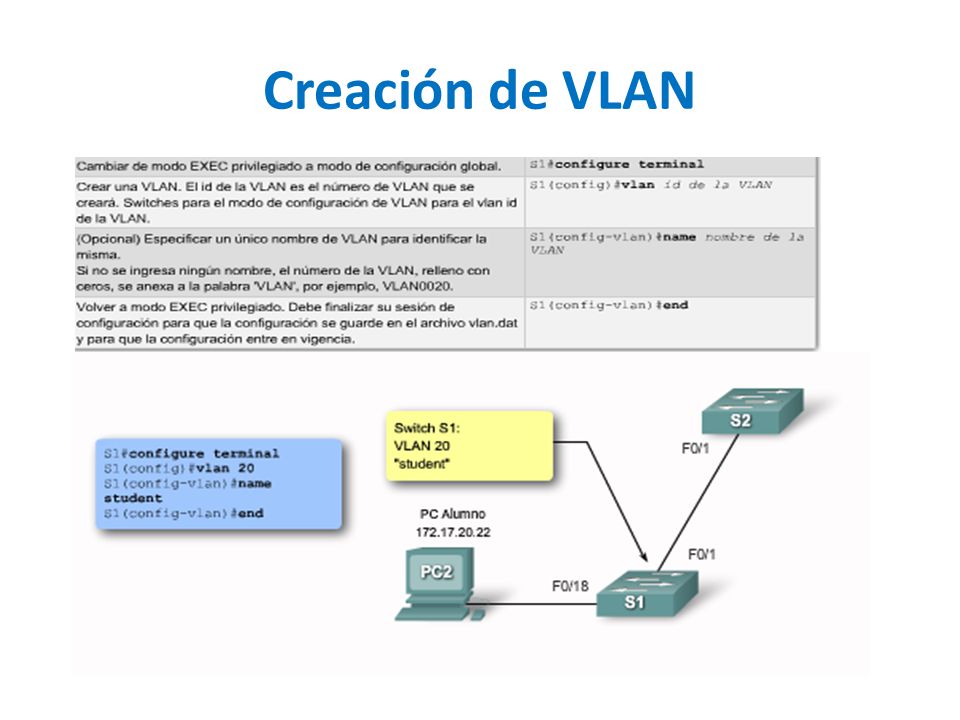

11 Creación de VLAN

12

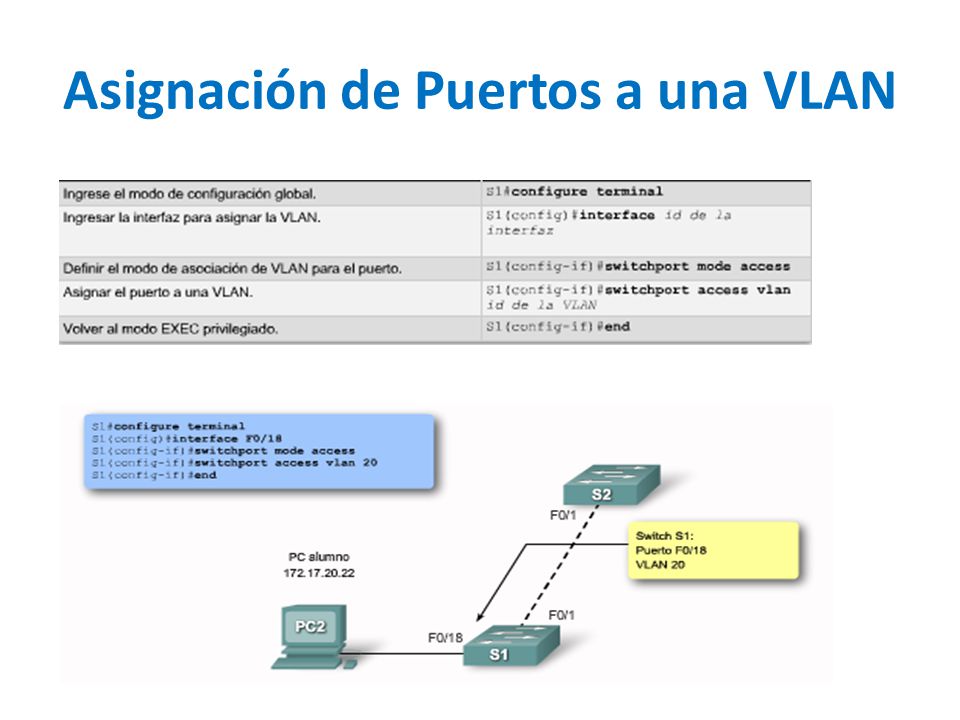

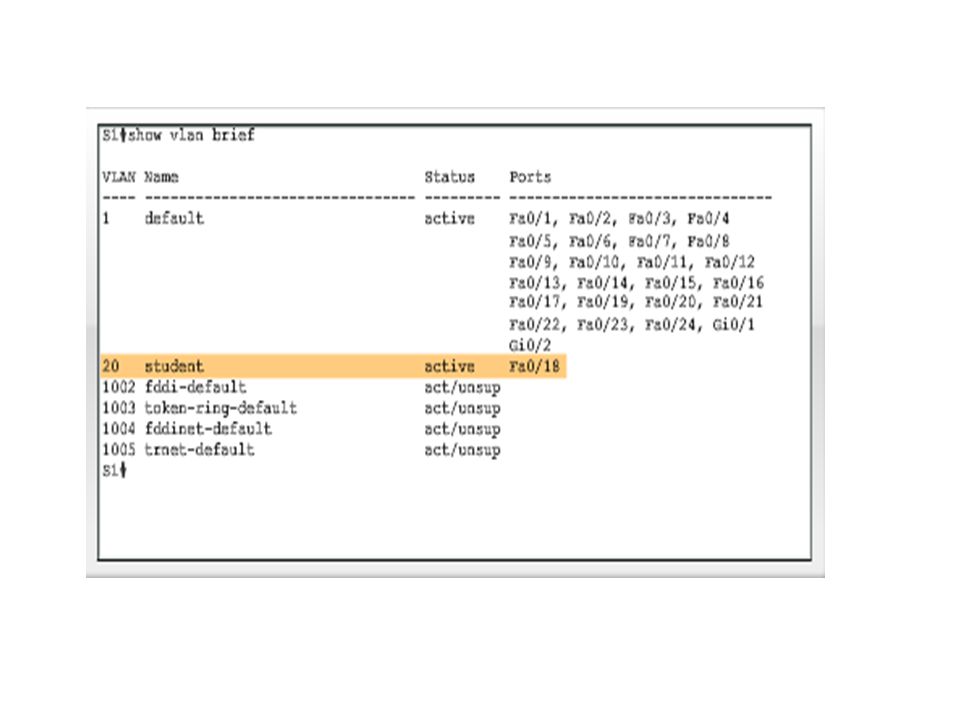

13 Asignación de Puertos a una VLAN

14

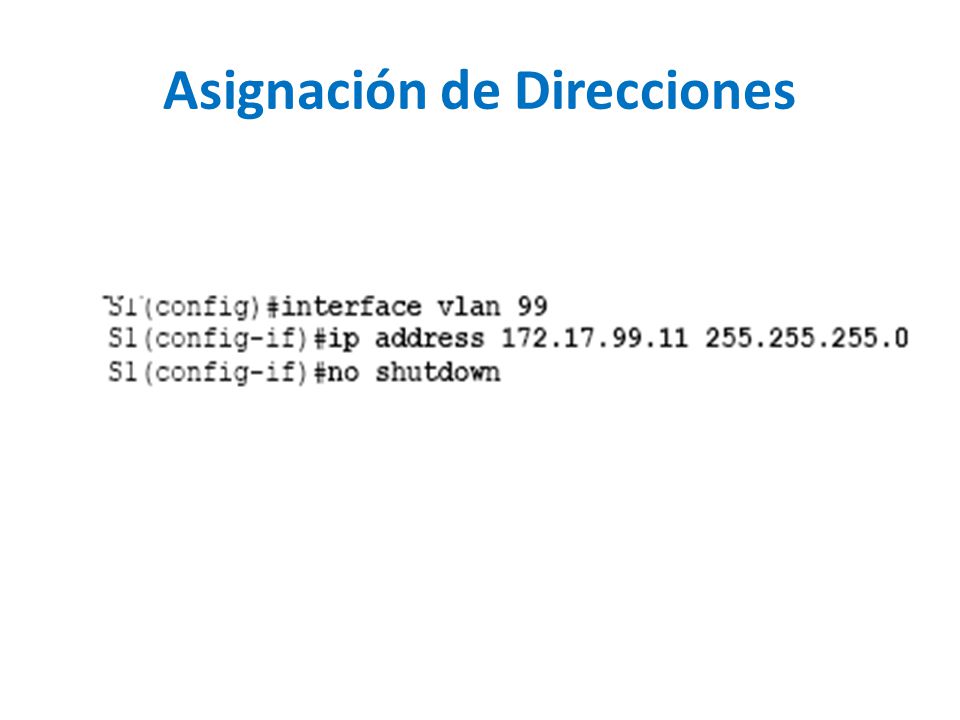

15 Asignación de Direcciones

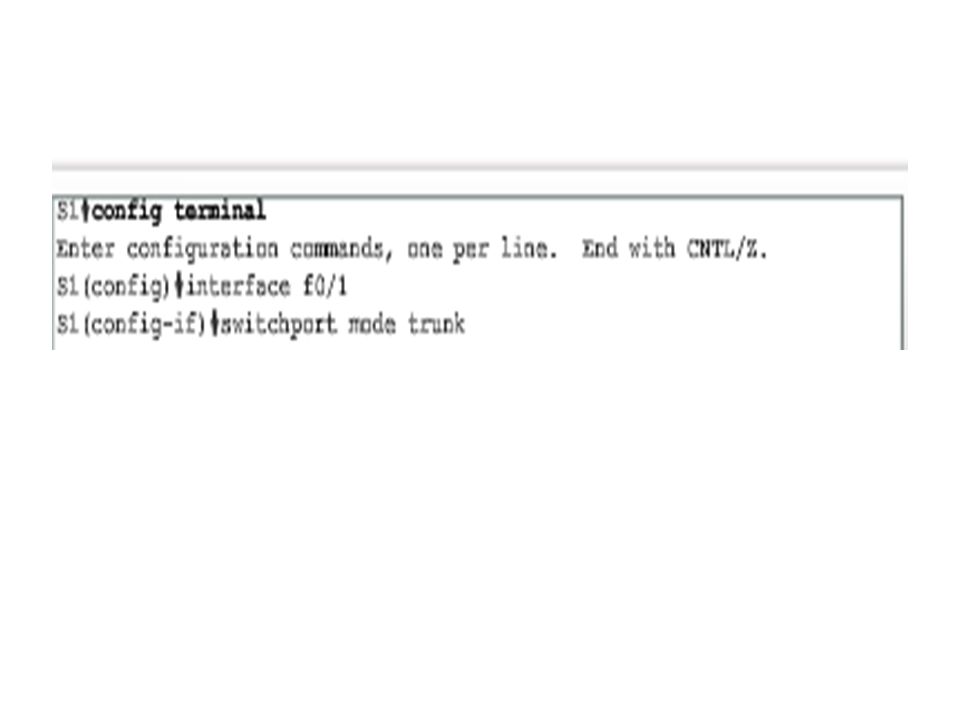

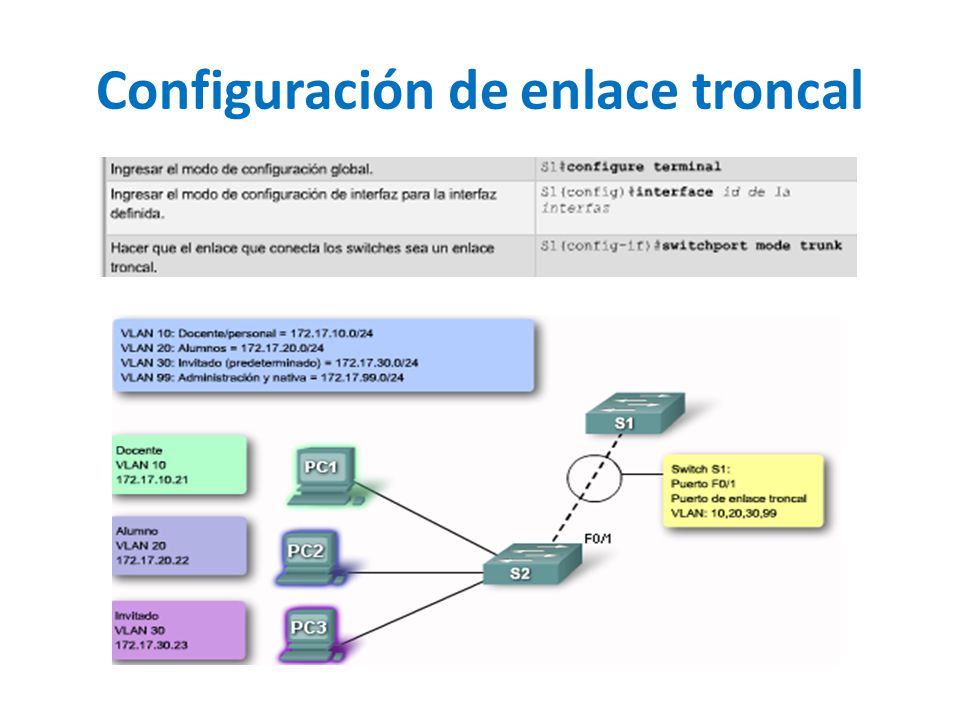

16 Configuración de enlace troncal

17

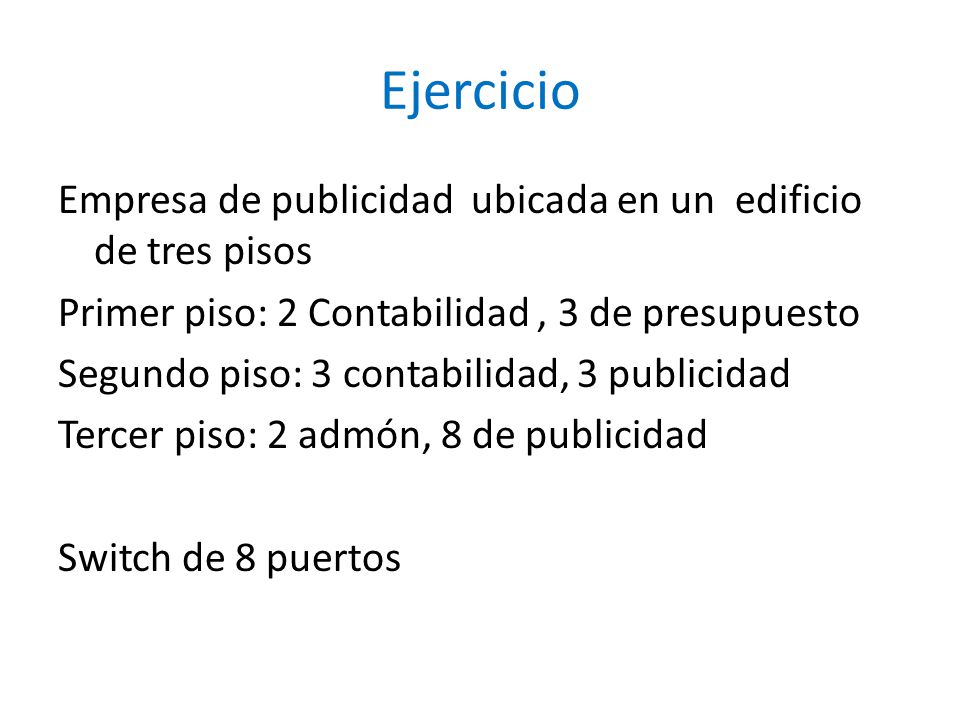

18 Ejercicio Empresa de publicidad ubicada en un edificio de tres pisos Primer piso: 2 Contabilidad , 3 de presupuesto Segundo piso: 3 contabilidad, 3 publicidad Tercer piso: 2 admón, 8 de publicidad Switch de 8 puertos
