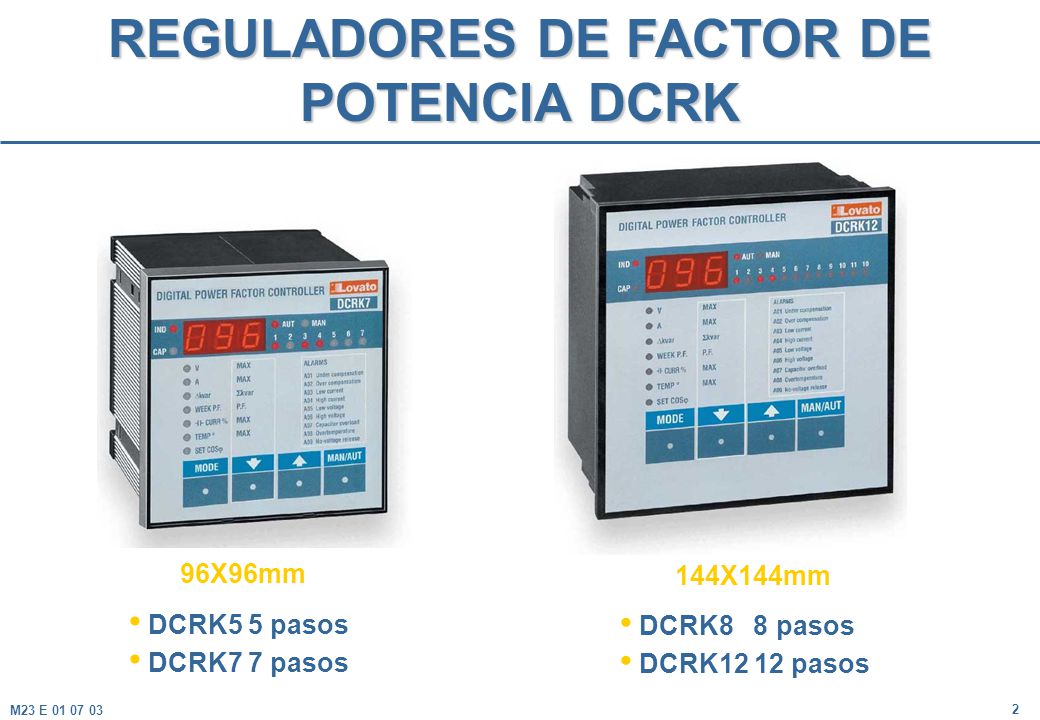

96X96mm 144X144mm DCRK5 5 pasos DCRK7 7 pasos DCRK8 8 pasos DCRK12 12 pasos M23 E

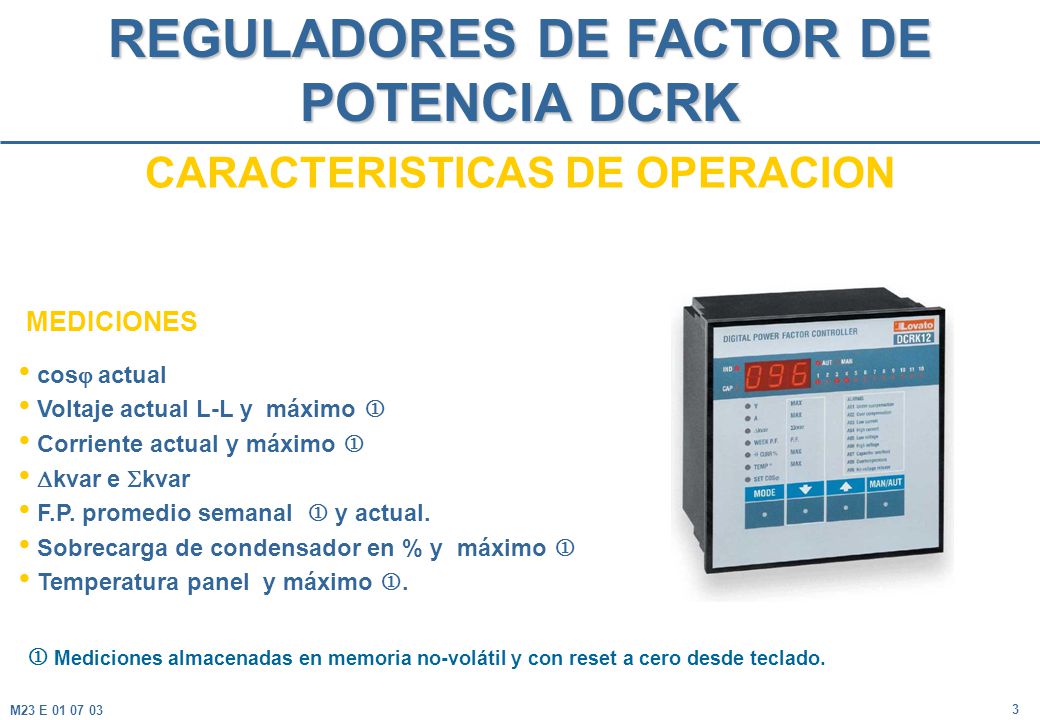

REGULADORES DE FACTOR DE POTENCIA DCRK CARACTERISTICAS DE OPERACION
MEDICIONES cosj actual Voltaje actual L-L y máximo  Corriente actual y máximo  Dkvar e kvar F.P. promedio semanal  y actual. Sobrecarga de condensador en % y máximo  Temperatura panel y máximo .  Mediciones almacenadas en memoria no-volátil y con reset a cero desde teclado. M23 E

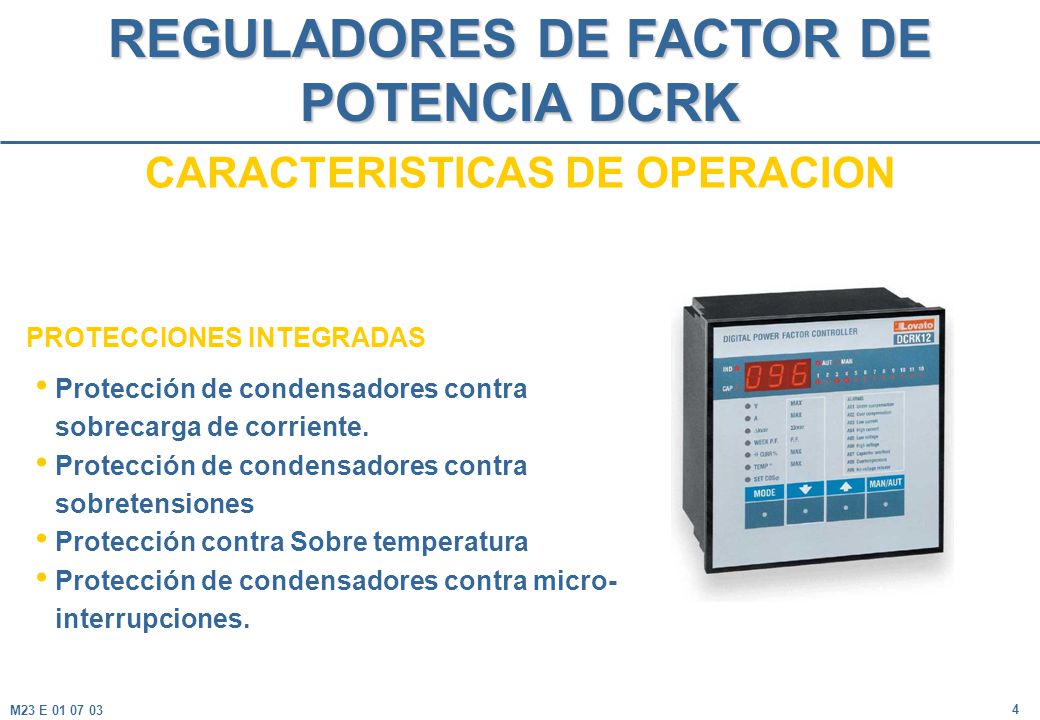

PROTECCIONES INTEGRADAS Protección de condensadores contra sobrecarga de corriente. Protección de condensadores contra sobretensiones Protección contra Sobre temperatura Protección de condensadores contra microinterrupciones. M23 E

SETUP Setup básico con los ajustes mas comunes (6 parámetros) Setup avanzado con ajustes especiales (16 parámetros) Setup rápido vía PC Setup automático total M23 E

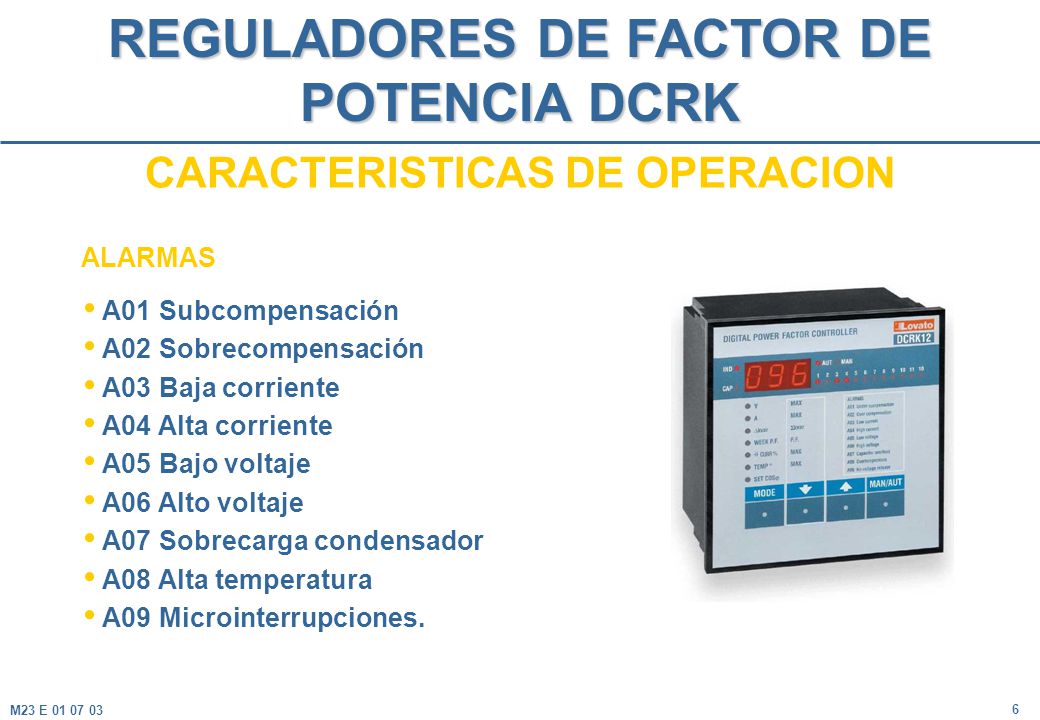

ALARMAS A01 Subcompensación A02 Sobrecompensación A03 Baja corriente A04 Alta corriente A05 Bajo voltaje A06 Alto voltaje A07 Sobrecarga condensador A08 Alta temperatura A09 Microinterrupciones. M23 E

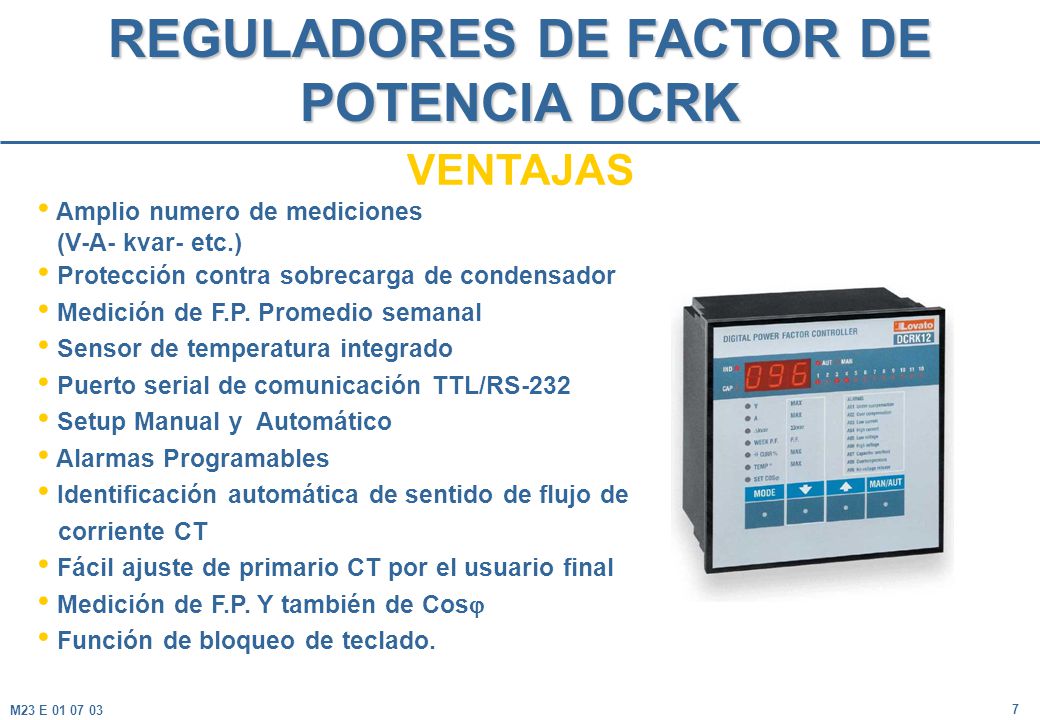

VENTAJAS Amplio numero de mediciones (V-A- kvar- etc.) Protección contra sobrecarga de condensador Medición de F.P. Promedio semanal Sensor de temperatura integrado Puerto serial de comunicación TTL/RS-232 Setup Manual y Automático Alarmas Programables Identificación automática de sentido de flujo de corriente CT Fácil ajuste de primario CT por el usuario final Medición de F.P. Y también de Cosj Función de bloqueo de teclado. M23 E

REGULADORES DE FACTOR DE POTENCIA DCRK cULus (UL para USA y Canada)

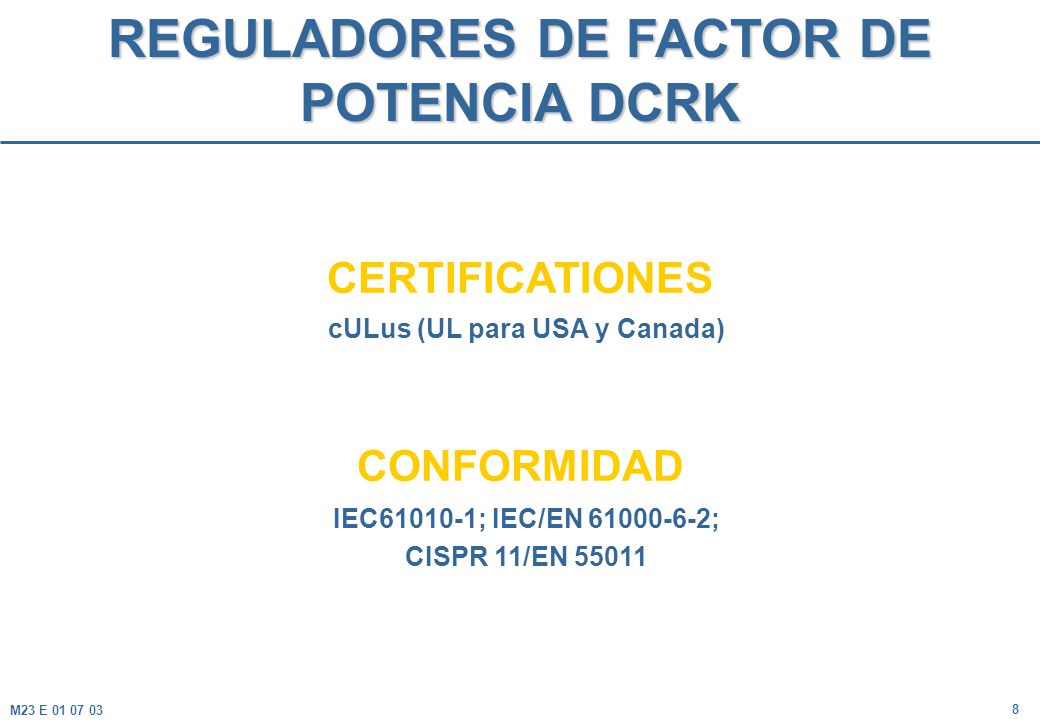

CERTIFICATIONES cULus (UL para USA y Canada) CONFORMIDAD IEC ; IEC/EN ; CISPR 11/EN 55011 M23 E

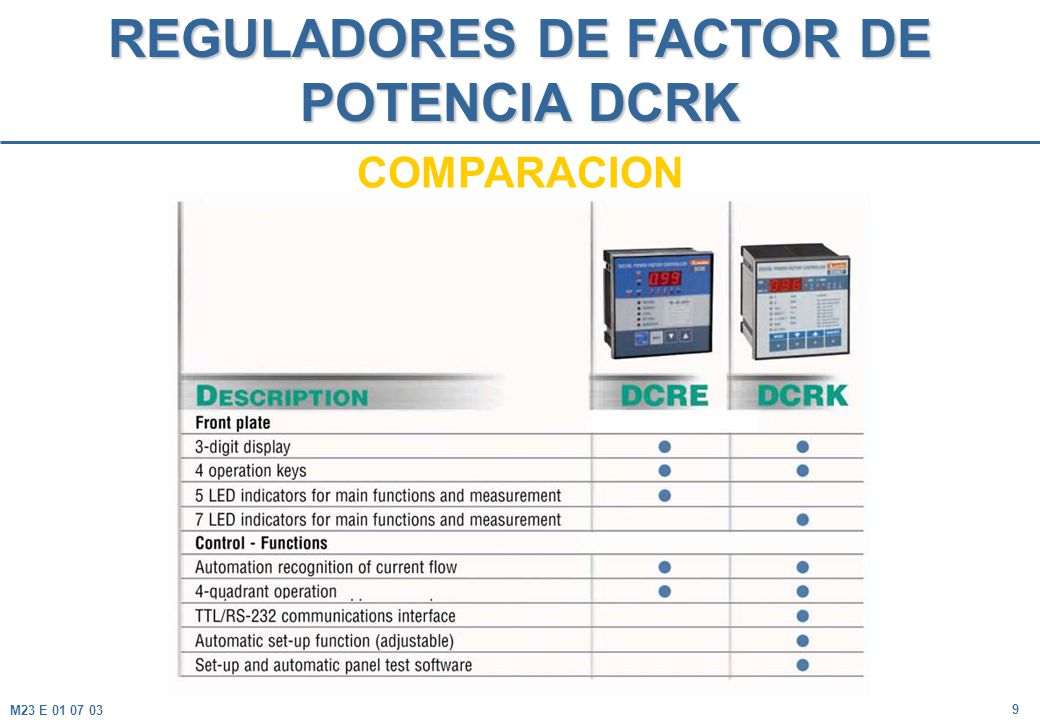

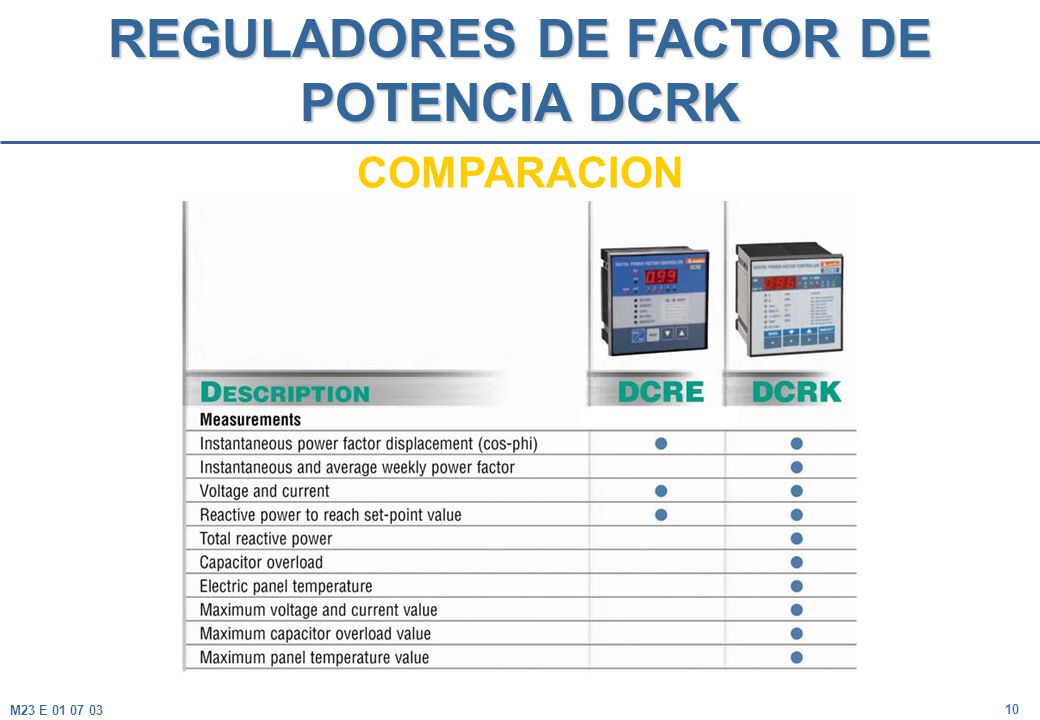

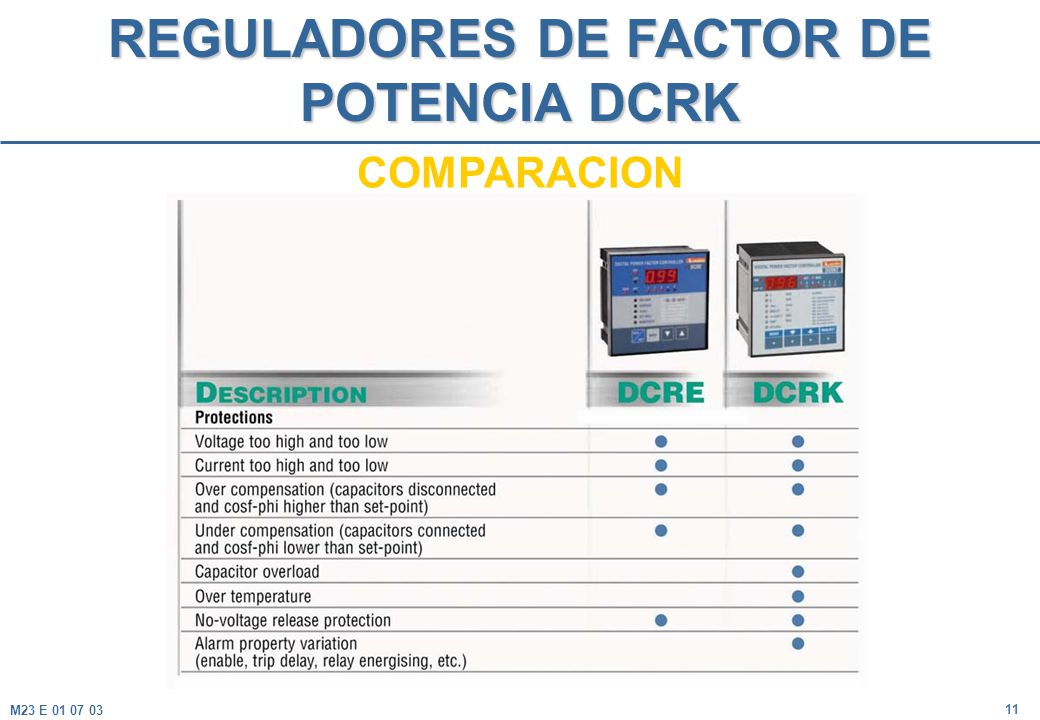

COMPARACION M23 E

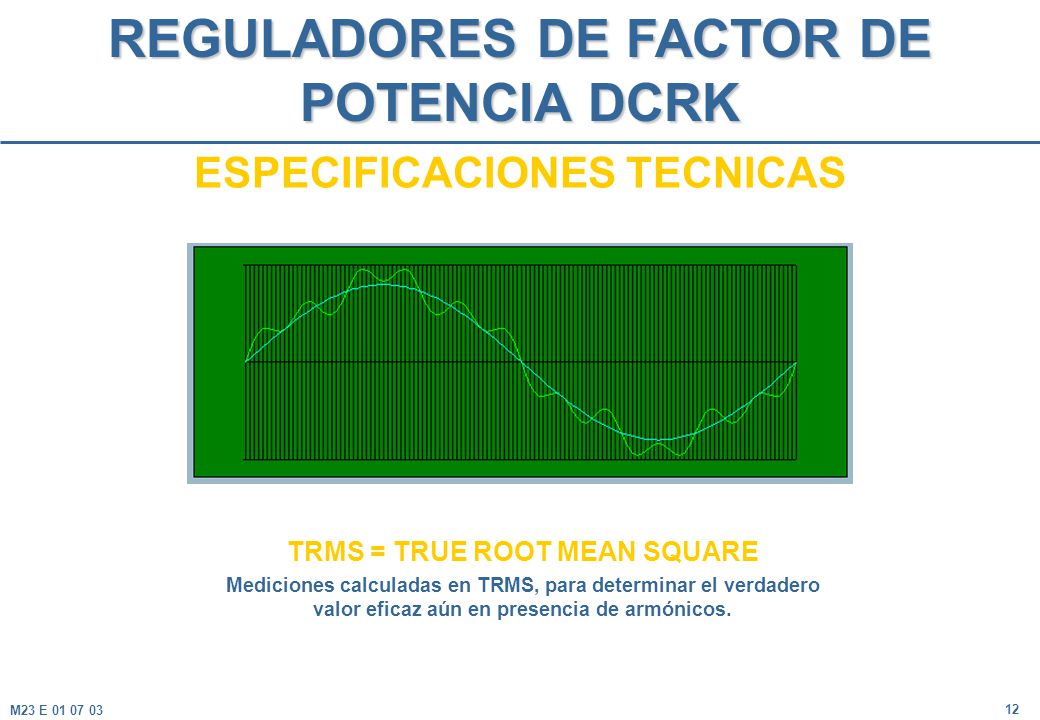

ESPECIFICACIONES TECNICAS TRMS = TRUE ROOT MEAN SQUARE Mediciones calculadas en TRMS, para determinar el verdadero valor eficaz aún en presencia de armónicos. M23 E

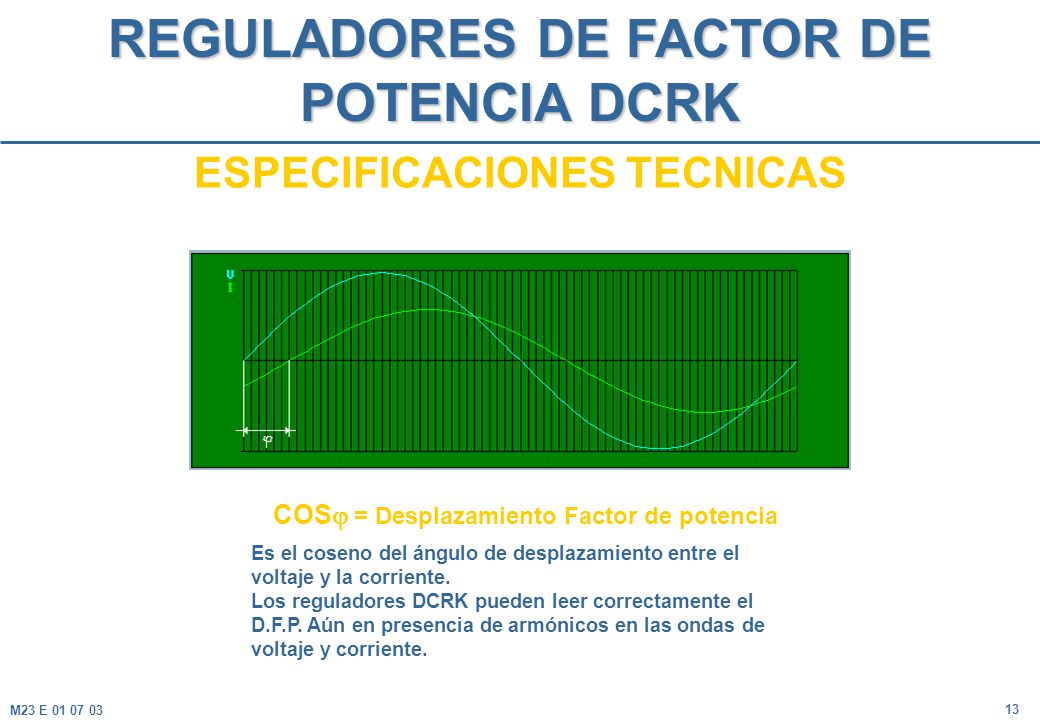

ESPECIFICACIONES TECNICAS COSj = Desplazamiento Factor de potencia Es el coseno del ángulo de desplazamiento entre el voltaje y la corriente. Los reguladores DCRK pueden leer correctamente el D.F.P. Aún en presencia de armónicos en las ondas de voltaje y corriente. M23 E

REGULADORES DE FACTOR DE POTENCIA DCRK ESPECIFICACIONES TECNICAS
El factor de potencia (P.F.) o el Factor de Potencia Total (TPF) es la relación entre la Potencia activa (W) y la potencia aparente (VA). En un sistema sin armónicos, el valor del factor de potencia es el mismo que el valor del COSj. En otras condiciones, el factor de potencia es menor que el COSj. Los sistemas de corrección de factor de potencia pueden ajustar el COSj al valor requerido y obtener así por lo tanto el mejor Factor de Potencia posible. W W P.F. = P.F. = VA VA M23 E

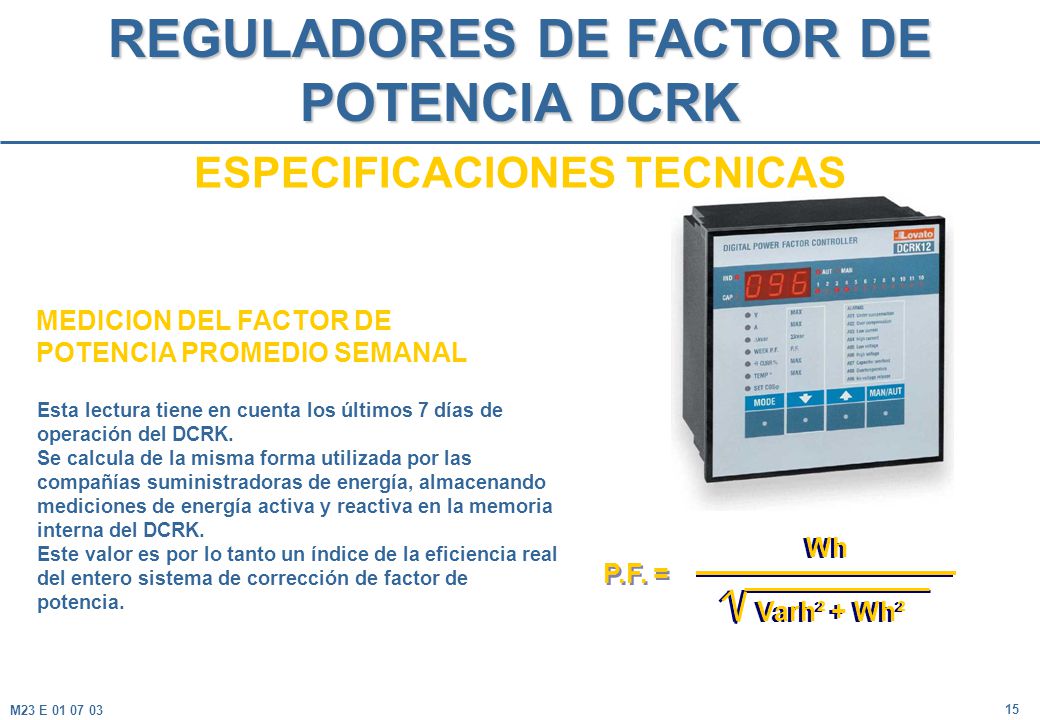

MEDICION DEL FACTOR DE POTENCIA PROMEDIO SEMANAL Esta lectura tiene en cuenta los últimos 7 días de operación del DCRK. Se calcula de la misma forma utilizada por las compañías suministradoras de energía, almacenando mediciones de energía activa y reactiva en la memoria interna del DCRK. Este valor es por lo tanto un índice de la eficiencia real del entero sistema de corrección de factor de potencia. Wh Varh² + Wh² P.F. = M23 E

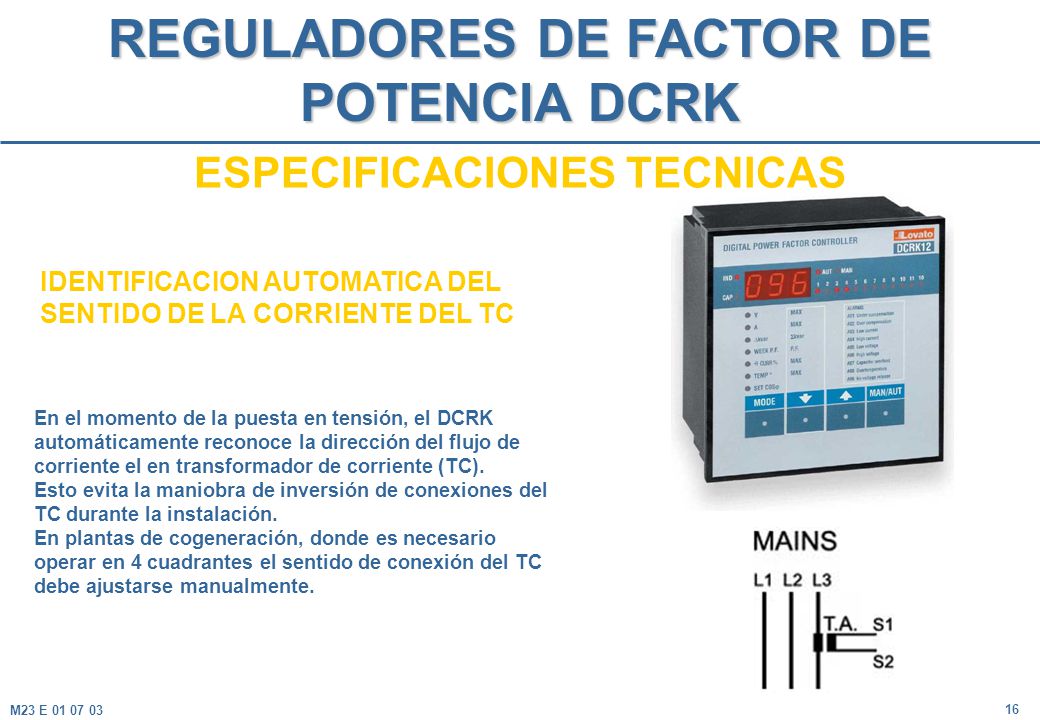

IDENTIFICACION AUTOMATICA DEL SENTIDO DE LA CORRIENTE DEL TC En el momento de la puesta en tensión, el DCRK automáticamente reconoce la dirección del flujo de corriente el en transformador de corriente (TC). Esto evita la maniobra de inversión de conexiones del TC durante la instalación. En plantas de cogeneración, donde es necesario operar en 4 cuadrantes el sentido de conexión del TC debe ajustarse manualmente. M23 E

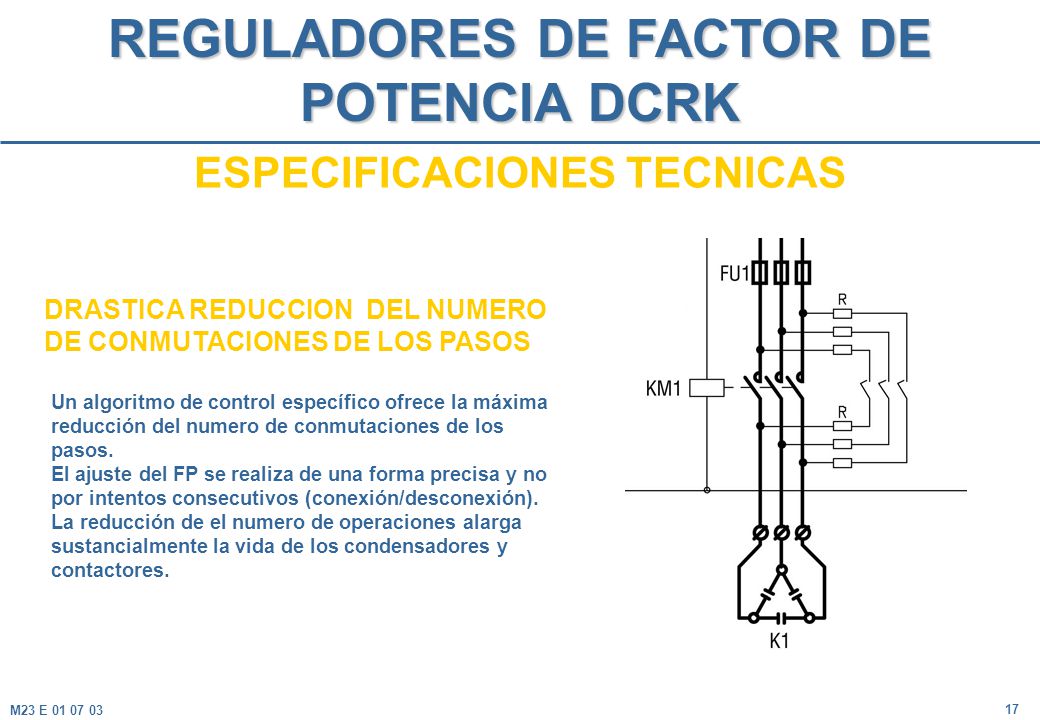

DRASTICA REDUCCION DEL NUMERO DE CONMUTACIONES DE LOS PASOS Un algoritmo de control específico ofrece la máxima reducción del numero de conmutaciones de los pasos. El ajuste del FP se realiza de una forma precisa y no por intentos consecutivos (conexión/desconexión). La reducción de el numero de operaciones alarga sustancialmente la vida de los condensadores y contactores. M23 E

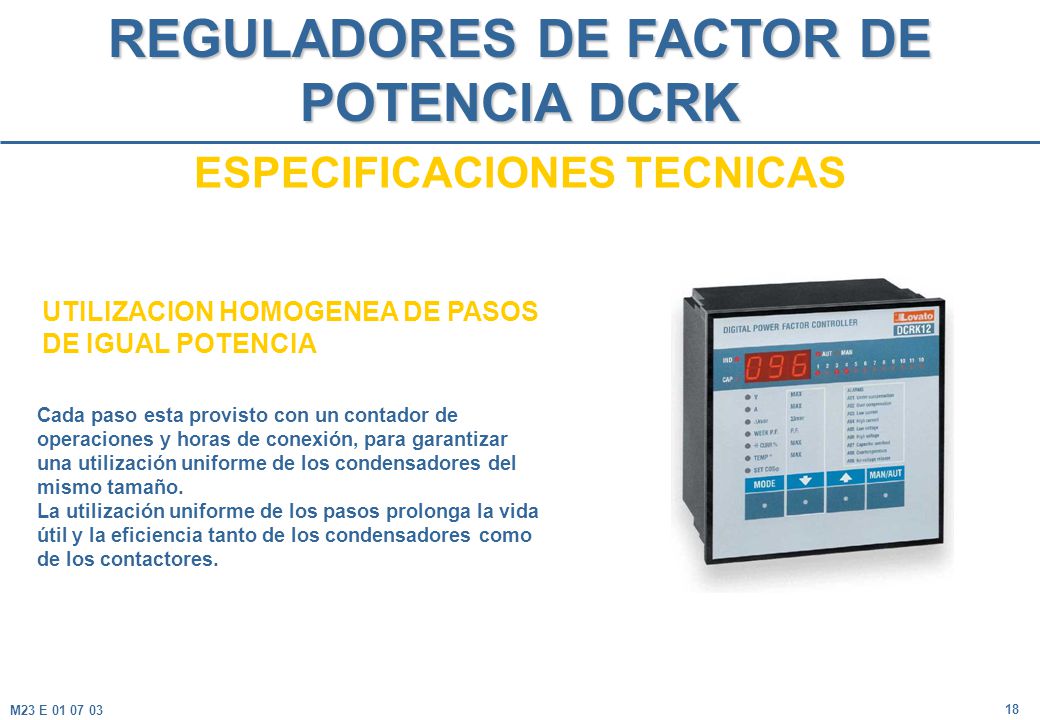

UTILIZACION HOMOGENEA DE PASOS DE IGUAL POTENCIA Cada paso esta provisto con un contador de operaciones y horas de conexión, para garantizar una utilización uniforme de los condensadores del mismo tamaño. La utilización uniforme de los pasos prolonga la vida útil y la eficiencia tanto de los condensadores como de los contactores. M23 E

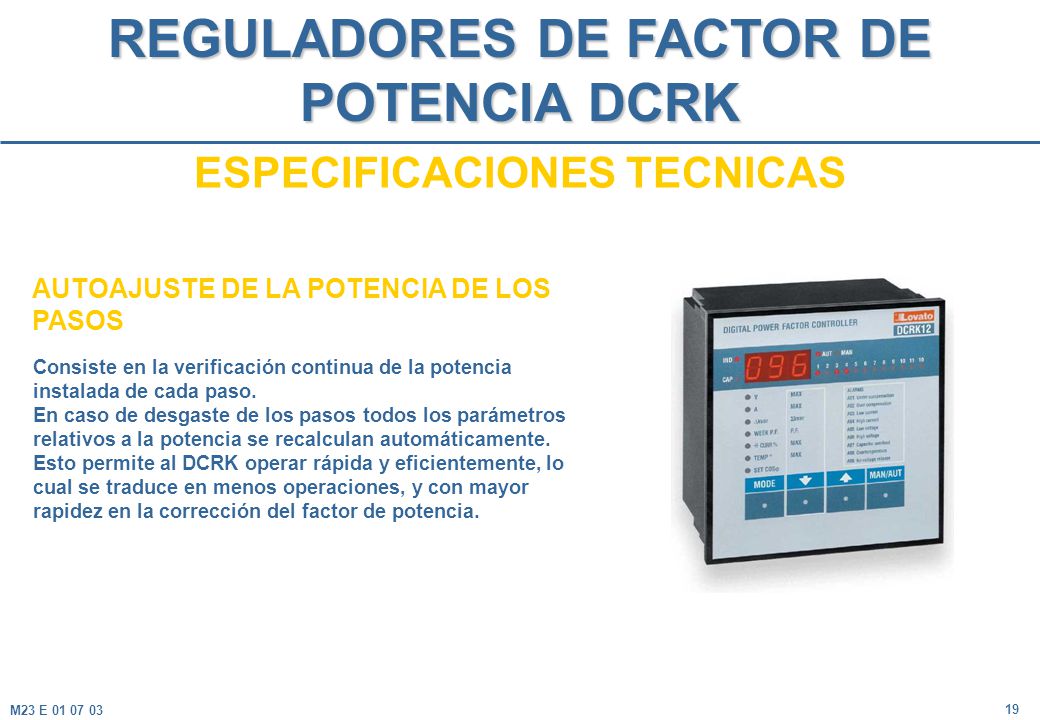

AUTOAJUSTE DE LA POTENCIA DE LOS PASOS Consiste en la verificación continua de la potencia instalada de cada paso. En caso de desgaste de los pasos todos los parámetros relativos a la potencia se recalculan automáticamente. Esto permite al DCRK operar rápida y eficientemente, lo cual se traduce en menos operaciones, y con mayor rapidez en la corrección del factor de potencia. M23 E

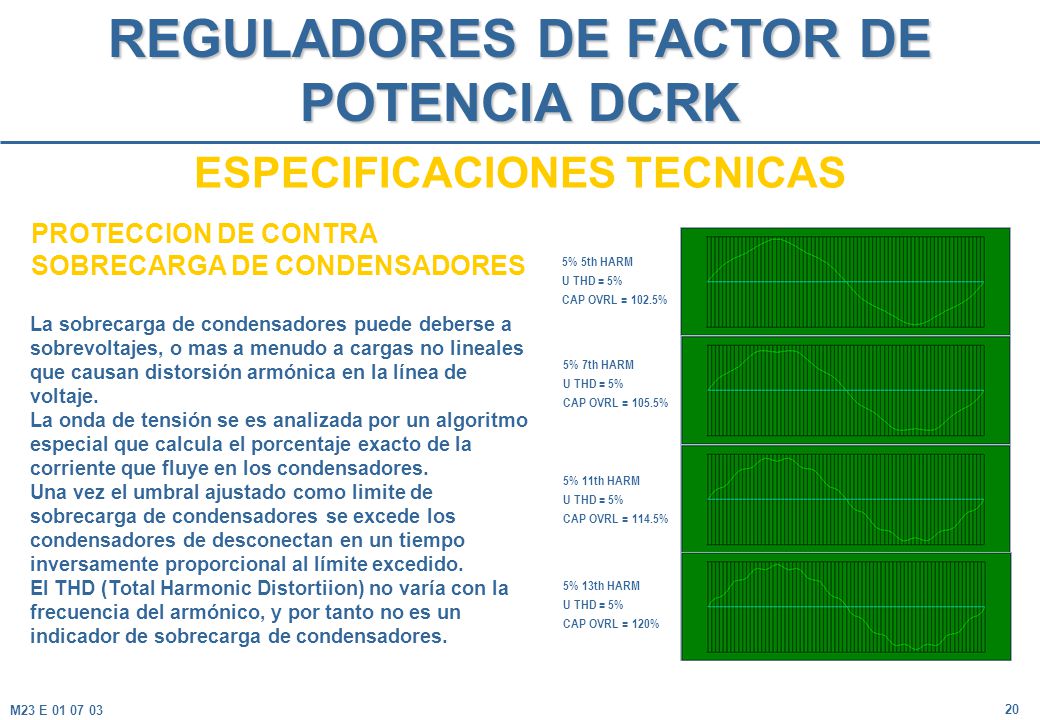

PROTECCION DE CONTRA SOBRECARGA DE CONDENSADORES 5% 5th HARM U THD = 5% CAP OVRL = 102.5% La sobrecarga de condensadores puede deberse a sobrevoltajes, o mas a menudo a cargas no lineales que causan distorsión armónica en la línea de voltaje. La onda de tensión se es analizada por un algoritmo especial que calcula el porcentaje exacto de la corriente que fluye en los condensadores. Una vez el umbral ajustado como limite de sobrecarga de condensadores se excede los condensadores de desconectan en un tiempo inversamente proporcional al límite excedido. El THD (Total Harmonic Distortiion) no varía con la frecuencia del armónico, y por tanto no es un indicador de sobrecarga de condensadores. 5% 7th HARM U THD = 5% CAP OVRL = 105.5% 5% 11th HARM U THD = 5% CAP OVRL = 114.5% 5% 13th HARM U THD = 5% CAP OVRL = 120% M23 E

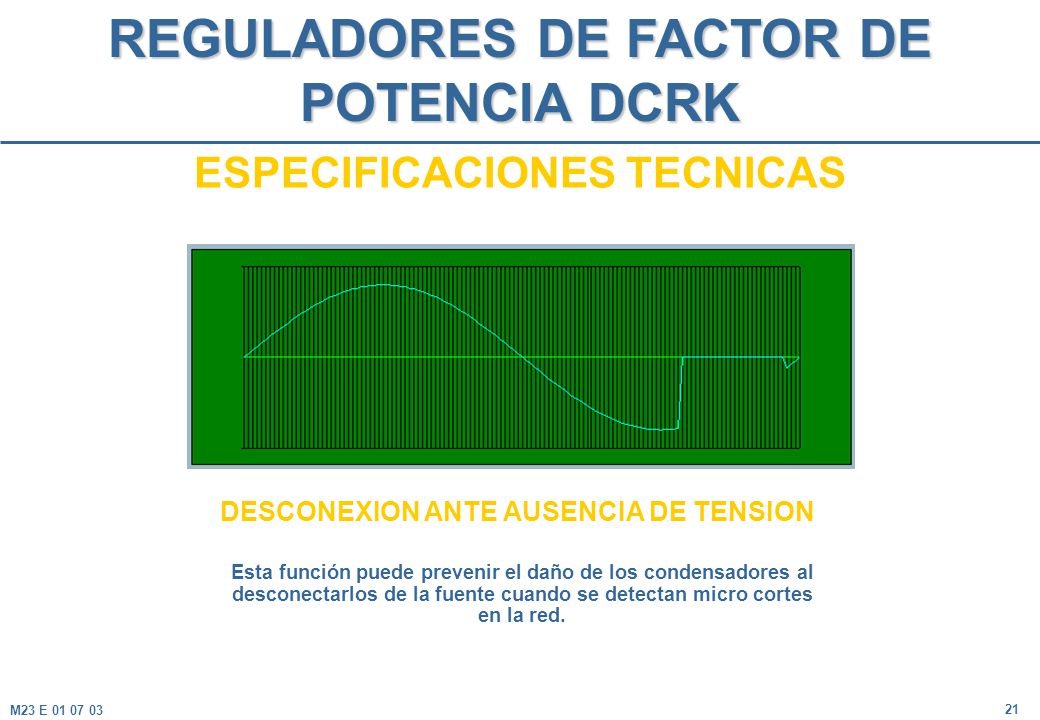

ESPECIFICACIONES TECNICAS DESCONEXION ANTE AUSENCIA DE TENSION Esta función puede prevenir el daño de los condensadores al desconectarlos de la fuente cuando se detectan micro cortes en la red. M23 E

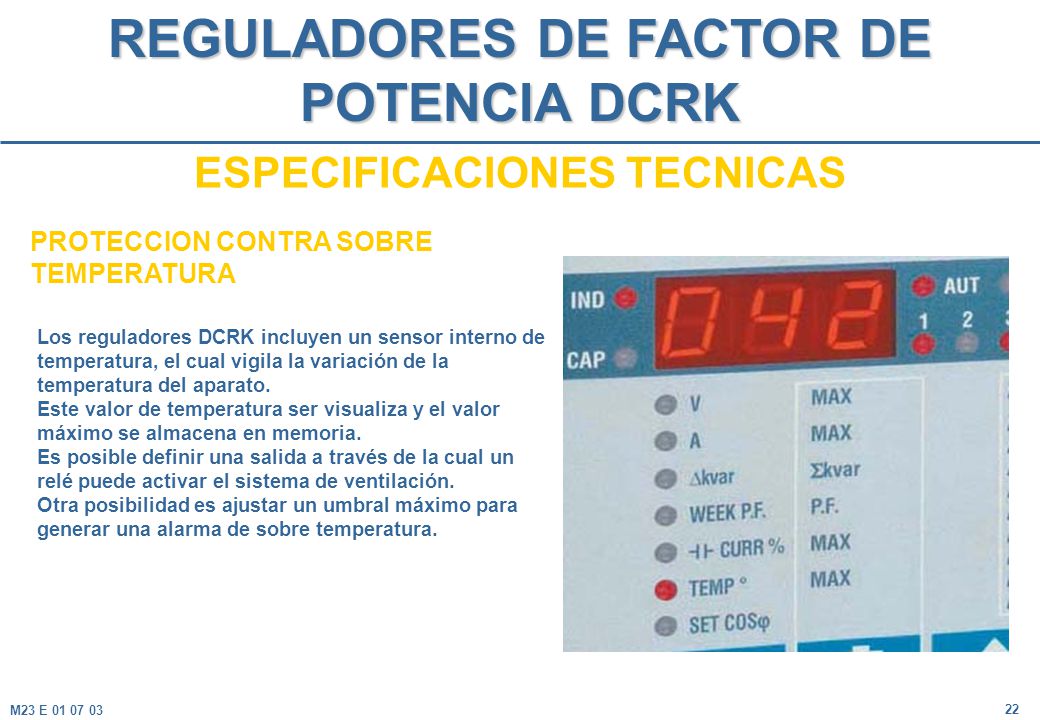

PROTECCION CONTRA SOBRE TEMPERATURA Los reguladores DCRK incluyen un sensor interno de temperatura, el cual vigila la variación de la temperatura del aparato. Este valor de temperatura ser visualiza y el valor máximo se almacena en memoria. Es posible definir una salida a través de la cual un relé puede activar el sistema de ventilación. Otra posibilidad es ajustar un umbral máximo para generar una alarma de sobre temperatura. M23 E

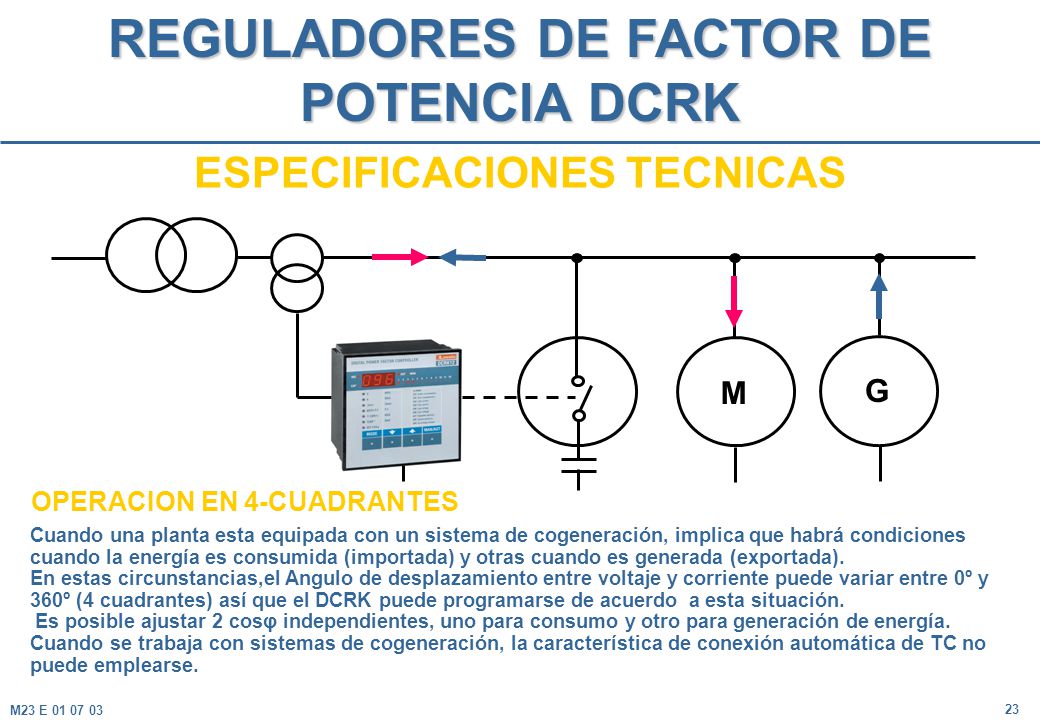

M OPERACION EN 4-CUADRANTES Cuando una planta esta equipada con un sistema de cogeneración, implica que habrá condiciones cuando la energía es consumida (importada) y otras cuando es generada (exportada). En estas circunstancias,el Angulo de desplazamiento entre voltaje y corriente puede variar entre 0º y 360º (4 cuadrantes) así que el DCRK puede programarse de acuerdo a esta situación. Es posible ajustar 2 cosφ independientes, uno para consumo y otro para generación de energía. Cuando se trabaja con sistemas de cogeneración, la característica de conexión automática de TC no puede emplearse. M23 E

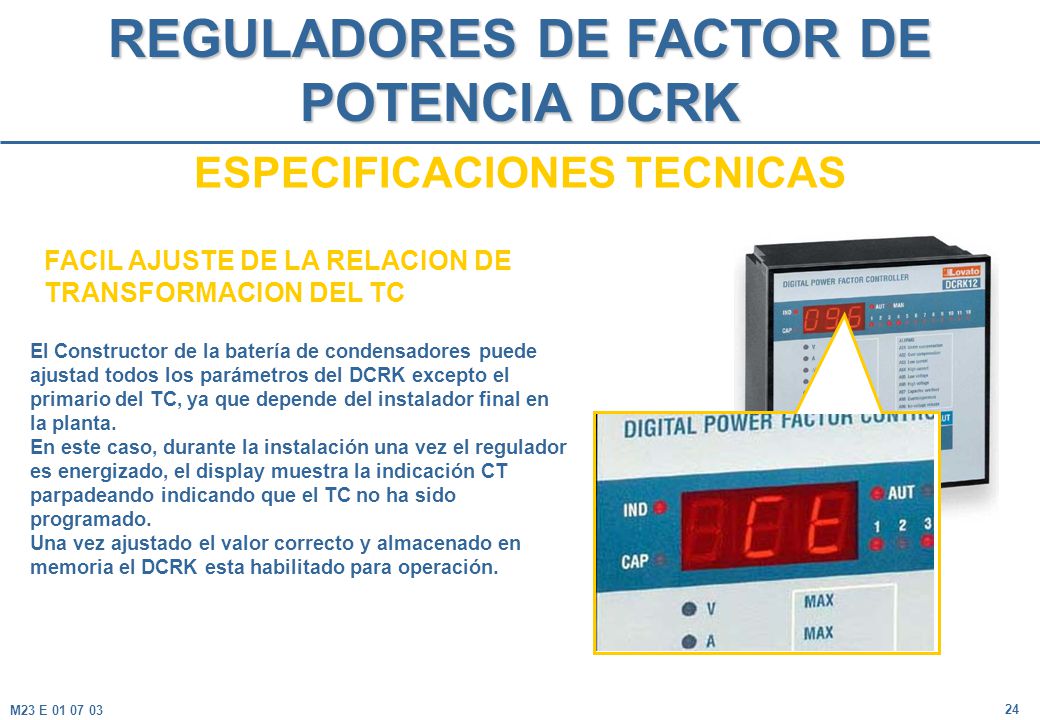

FACIL AJUSTE DE LA RELACION DE TRANSFORMACION DEL TC El Constructor de la batería de condensadores puede ajustad todos los parámetros del DCRK excepto el primario del TC, ya que depende del instalador final en la planta. En este caso, durante la instalación una vez el regulador es energizado, el display muestra la indicación CT parpadeando indicando que el TC no ha sido programado. Una vez ajustado el valor correcto y almacenado en memoria el DCRK esta habilitado para operación. M23 E

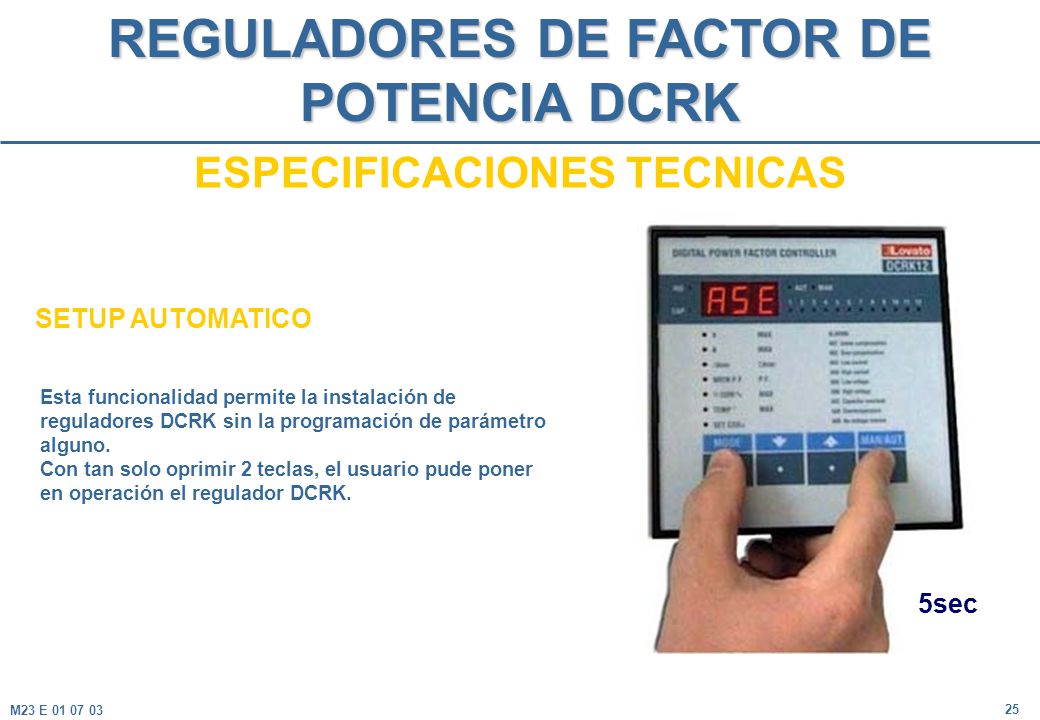

SETUP AUTOMATICO Esta funcionalidad permite la instalación de reguladores DCRK sin la programación de parámetro alguno. Con tan solo oprimir 2 teclas, el usuario pude poner en operación el regulador DCRK. 5sec M23 E

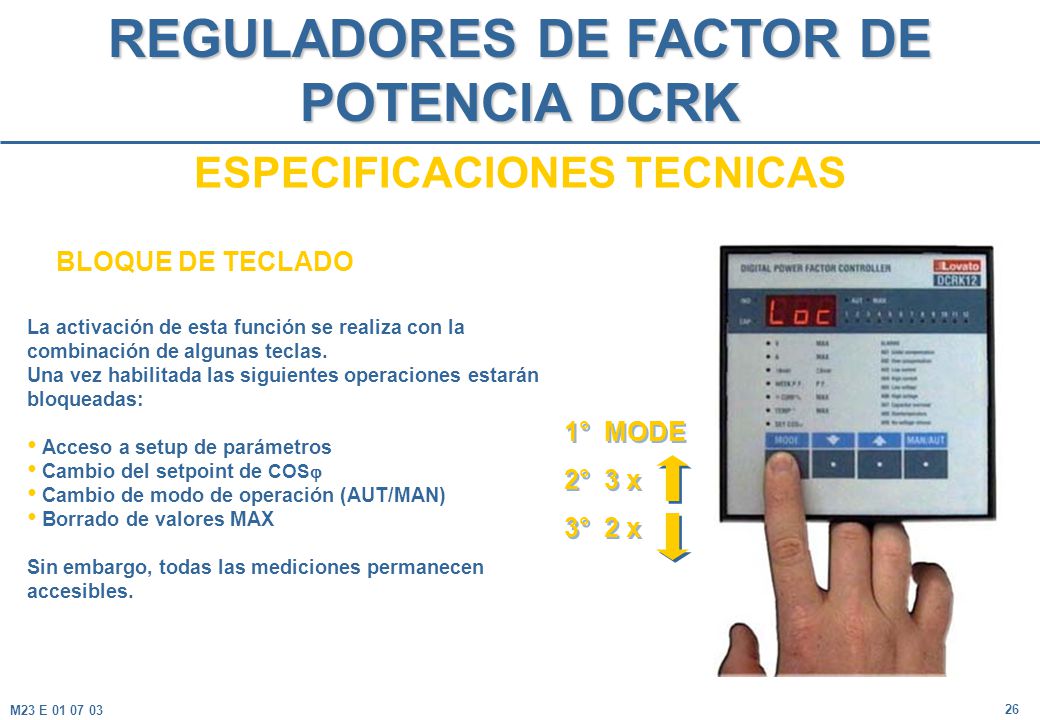

BLOQUE DE TECLADO La activación de esta función se realiza con la combinación de algunas teclas. Una vez habilitada las siguientes operaciones estarán bloqueadas: Acceso a setup de parámetros Cambio del setpoint de COSj Cambio de modo de operación (AUT/MAN) Borrado de valores MAX Sin embargo, todas las mediciones permanecen accesibles. 1° MODE 2° 3 x 3° 2 x M23 E

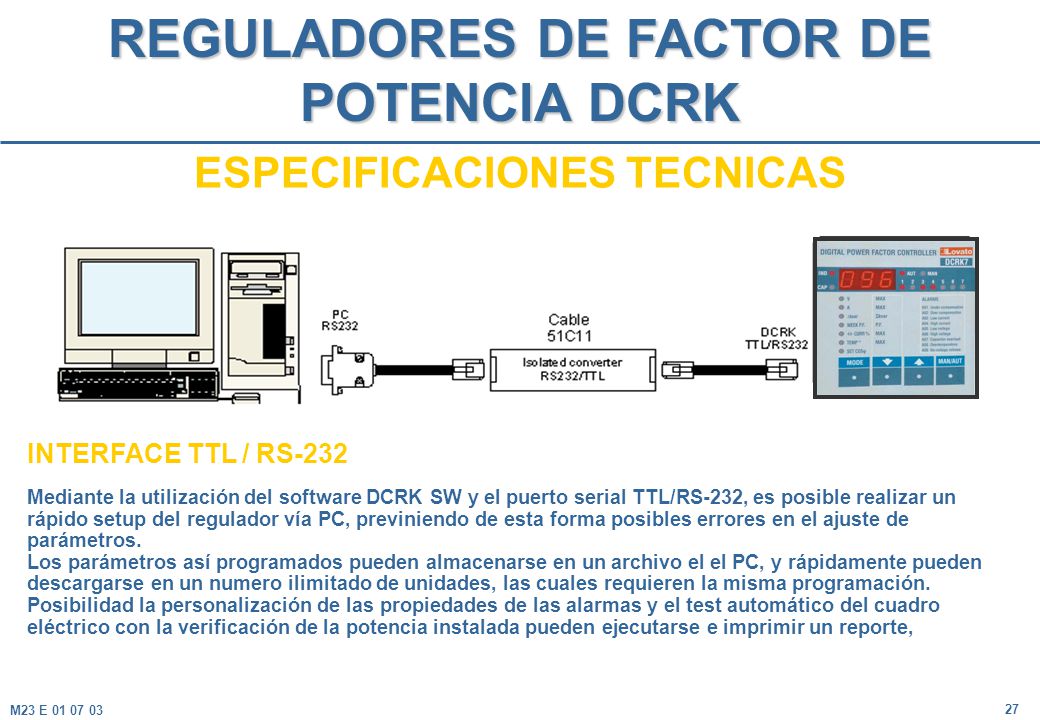

INTERFACE TTL / RS-232 Mediante la utilización del software DCRK SW y el puerto serial TTL/RS-232, es posible realizar un rápido setup del regulador vía PC, previniendo de esta forma posibles errores en el ajuste de parámetros. Los parámetros así programados pueden almacenarse en un archivo el el PC, y rápidamente pueden descargarse en un numero ilimitado de unidades, las cuales requieren la misma programación. Posibilidad la personalización de las propiedades de las alarmas y el test automático del cuadro eléctrico con la verificación de la potencia instalada pueden ejecutarse e imprimir un reporte, M23 E

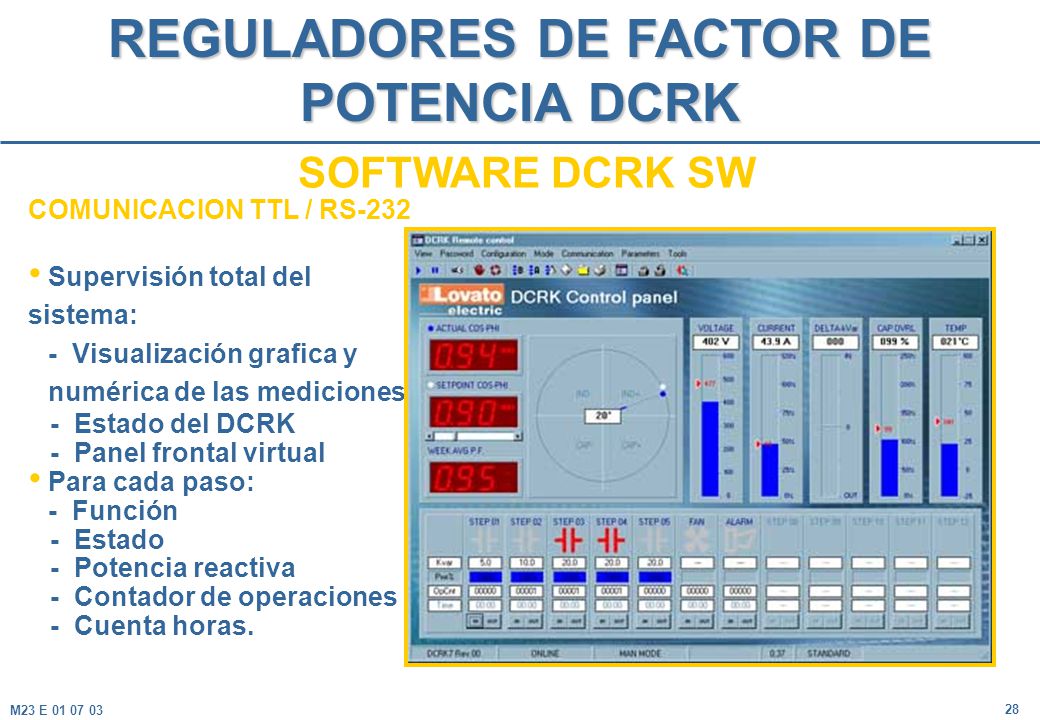

SOFTWARE DCRK SW COMUNICACION TTL / RS-232 Supervisión total del sistema: - Visualización grafica y numérica de las mediciones - Estado del DCRK - Panel frontal virtual Para cada paso: - Función - Estado - Potencia reactiva - Contador de operaciones - Cuenta horas. M23 E

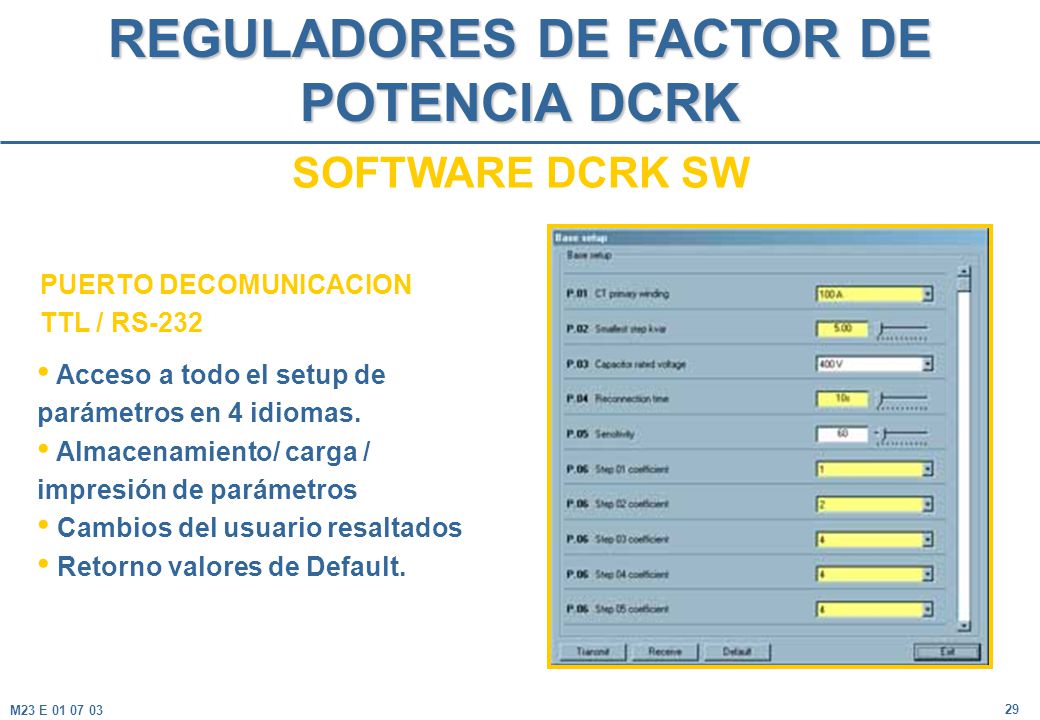

SOFTWARE DCRK SW PUERTO DECOMUNICACION TTL / RS-232 Acceso a todo el setup de parámetros en 4 idiomas. Almacenamiento/ carga / impresión de parámetros Cambios del usuario resaltados Retorno valores de Default. M23 E

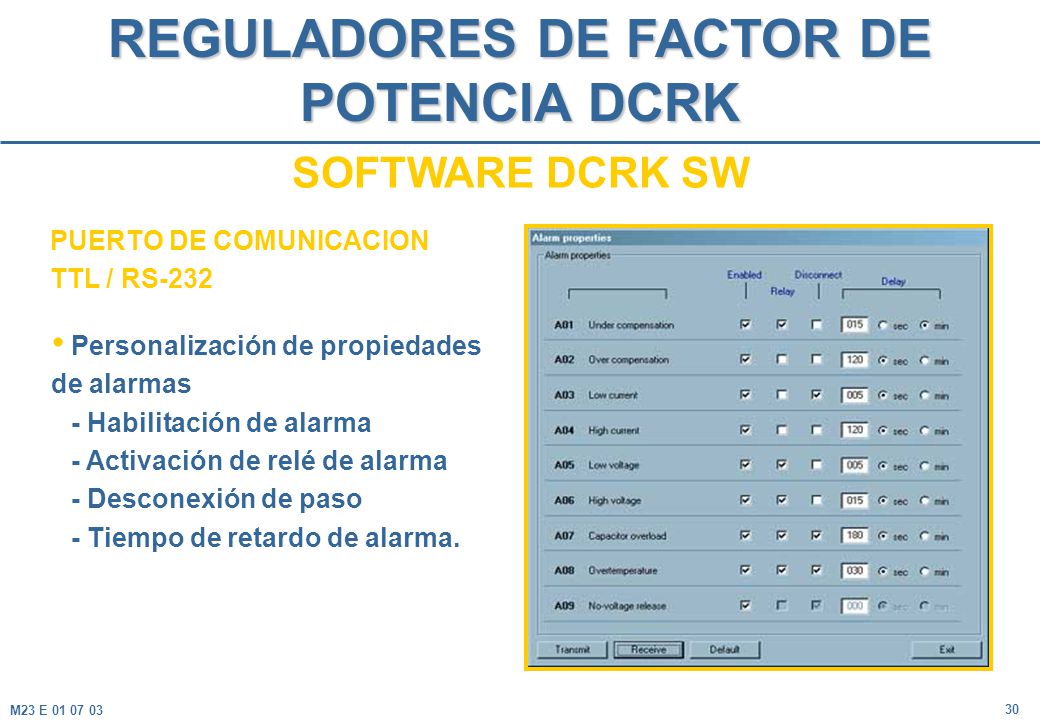

SOFTWARE DCRK SW PUERTO DE COMUNICACION TTL / RS-232 Personalización de propiedades de alarmas - Habilitación de alarma - Activación de relé de alarma - Desconexión de paso - Tiempo de retardo de alarma. M23 E

SOFTWARE DCRK SW PUERTO DE COMUNICACION TTL / RS-232 Prueba automática del cuadro eléctrico M23 E

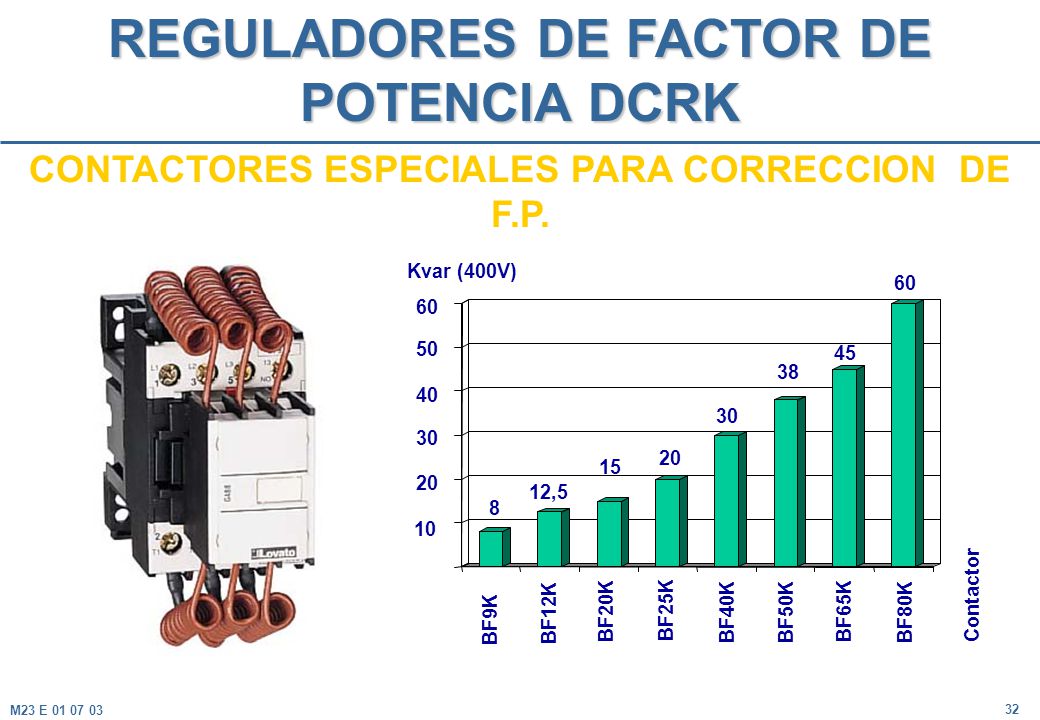

CONTACTORES ESPECIALES PARA CORRECCION DE F.P. Kvar (400V) 60 8 12,5 15 20 30 38 BF9K BF20K 45 BF12K BF25K BF40K BF50K BF65K BF80K Contactor 10 40 50 M23 E

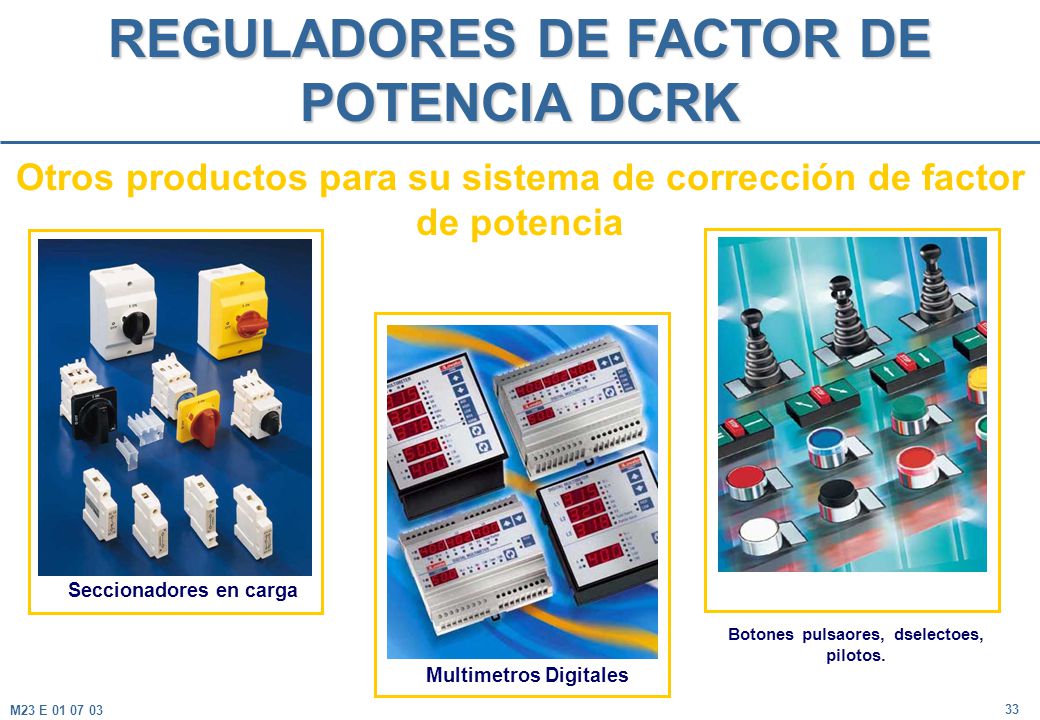

Otros productos para su sistema de corrección de factor de potencia Seccionadores en carga Botones pulsaores, dselectoes, pilotos. Multimetros Digitales M23 E
