CONCEPTOS Y LEYES FUNDAMENTALES DE LA ELECTRICIDAD.

Presentación del tema: "CONCEPTOS Y LEYES FUNDAMENTALES DE LA ELECTRICIDAD."— Transcripción de la presentación:

1 CONCEPTOS Y LEYES FUNDAMENTALES DE LA ELECTRICIDAD.

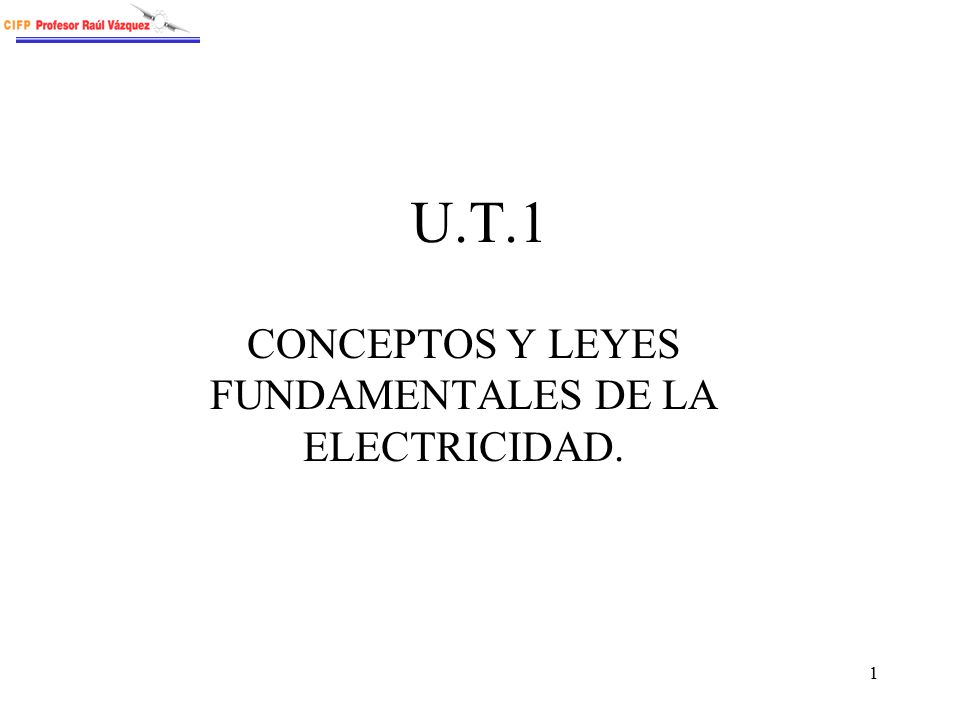

U.T.1 CONCEPTOS Y LEYES FUNDAMENTALES DE LA ELECTRICIDAD.

2 1. LA MATERIA, EL ELECTRON Y LA ELECTRICIDAD.

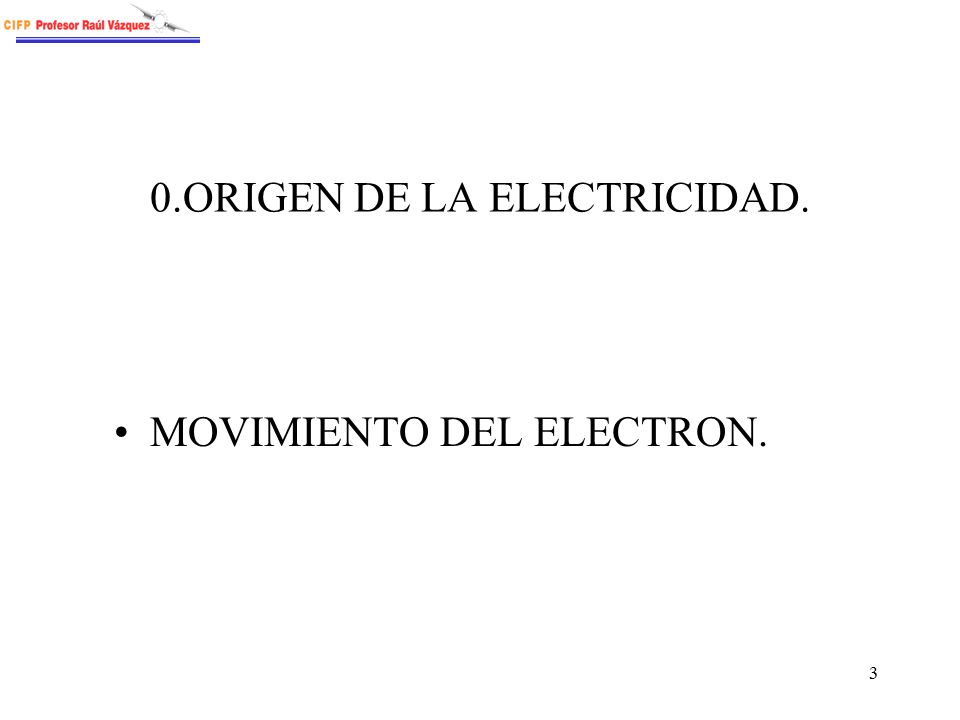

3 0.ORIGEN DE LA ELECTRICIDAD.
MOVIMIENTO DEL ELECTRON.

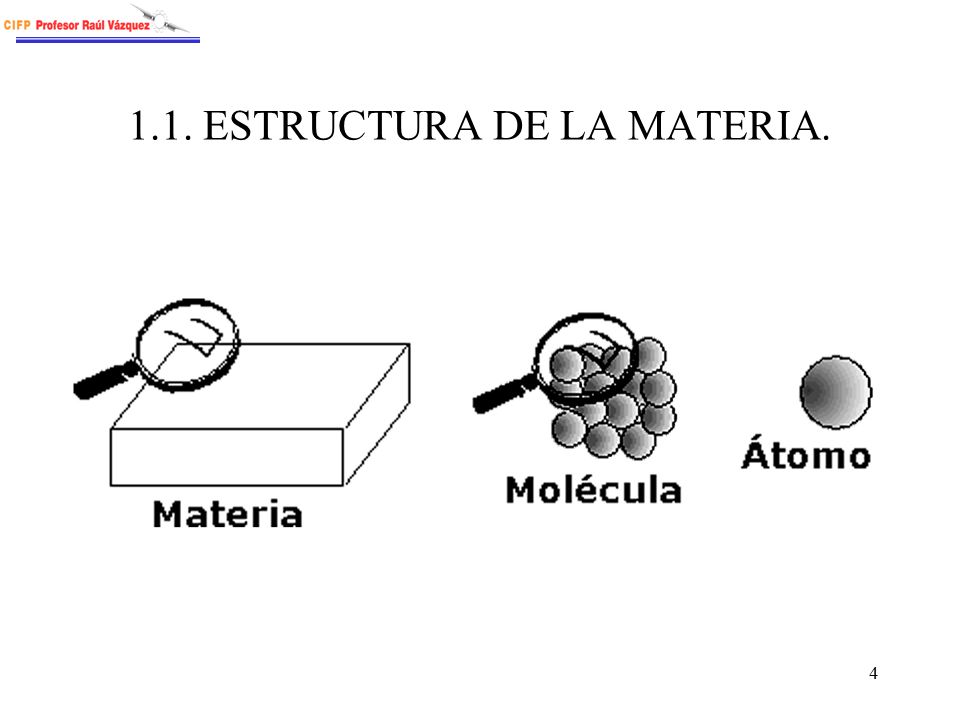

4 1.1. ESTRUCTURA DE LA MATERIA.

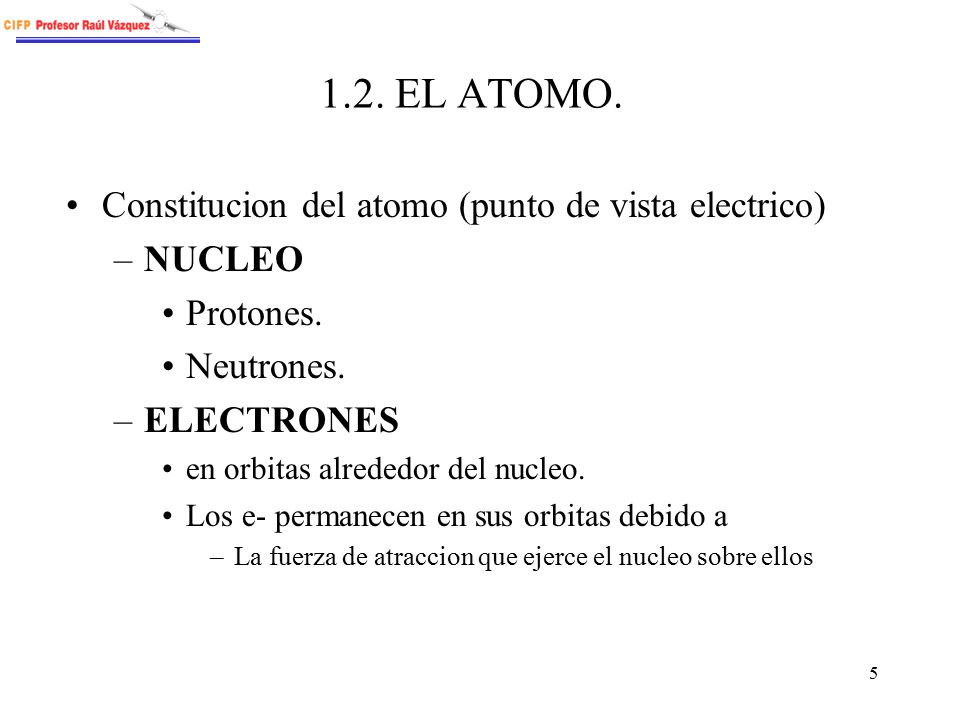

5 1.2. EL ATOMO. Constitucion del atomo (punto de vista electrico)
NUCLEO Protones. Neutrones. ELECTRONES en orbitas alrededor del nucleo. Los e- permanecen en sus orbitas debido a La fuerza de atraccion que ejerce el nucleo sobre ellos

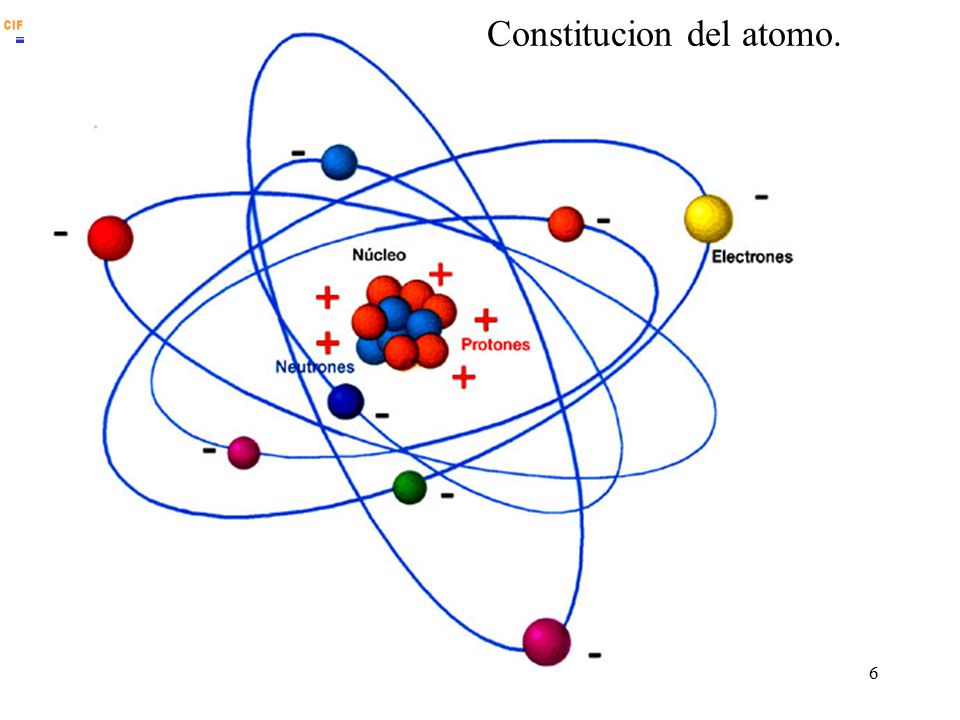

6 Constitucion del atomo.

7 1.3.CARGA ELECTRICA. DEFINICION

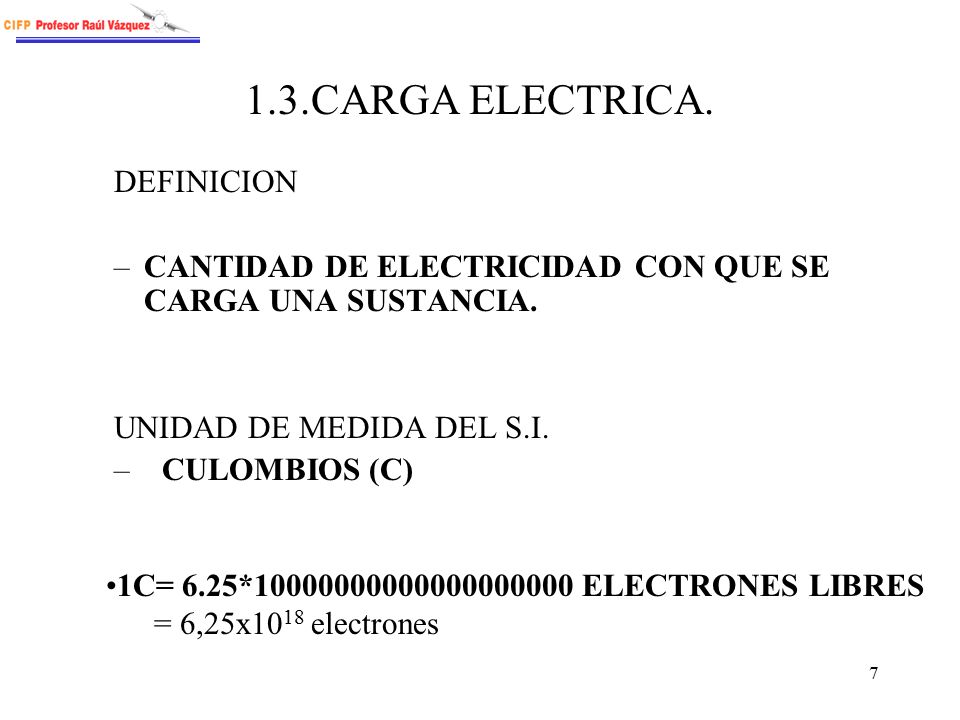

CANTIDAD DE ELECTRICIDAD CON QUE SE CARGA UNA SUSTANCIA. UNIDAD DE MEDIDA DEL S.I. CULOMBIOS (C) 1C= 6.25* ELECTRONES LIBRES = 6,25x1018 electrones

8 LA CARGA ELECTRICA DE ALGUNOS CUERPOS INDUCEN
FUERZAS DE ATRACCION O REPULSION ENTRE ELLOS CARGAS DEL MISMO SIGNO SE RECHAZAN CARGAS DE SIGNO CONTRARIO SE ATRAEN.

9 Carga electrica negativa Protones Carga electrica positiva
Electrones. Carga electrica negativa Protones Carga electrica positiva Nota. Los neutrones no tienen carga electrica.

10 nº electrones = nº protones

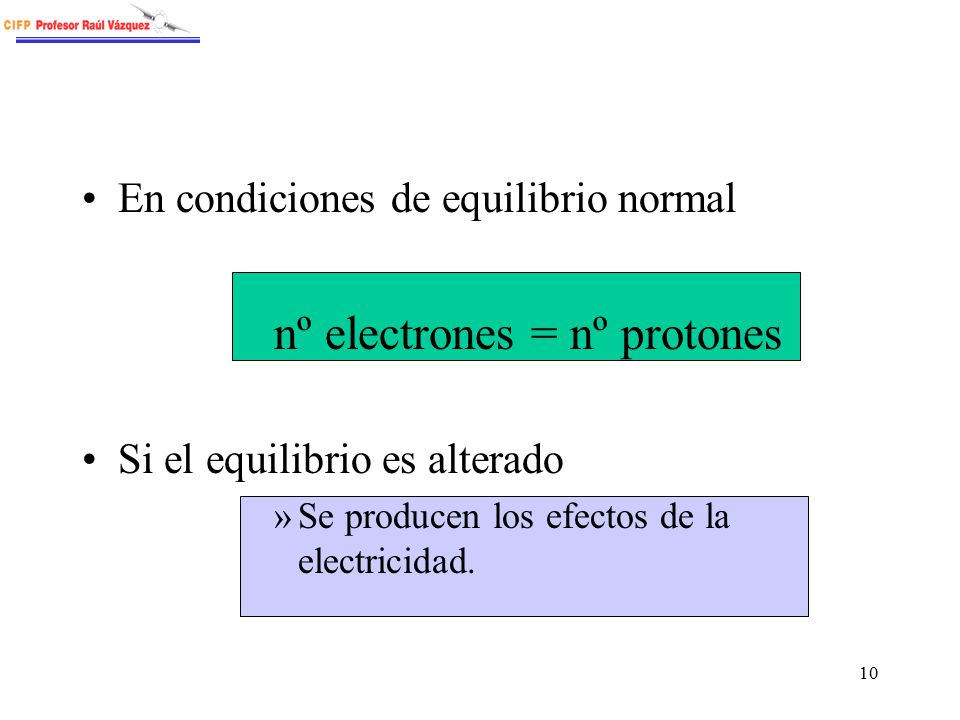

En condiciones de equilibrio normal nº electrones = nº protones Si el equilibrio es alterado Se producen los efectos de la electricidad.

11 El numero de electrones y

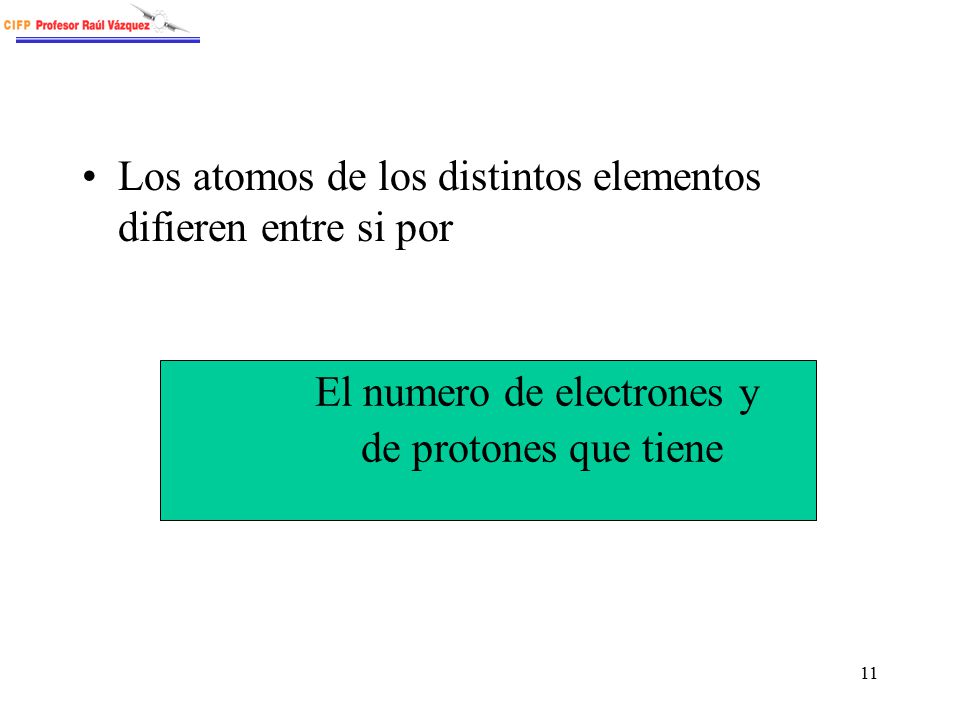

Los atomos de los distintos elementos difieren entre si por El numero de electrones y de protones que tiene

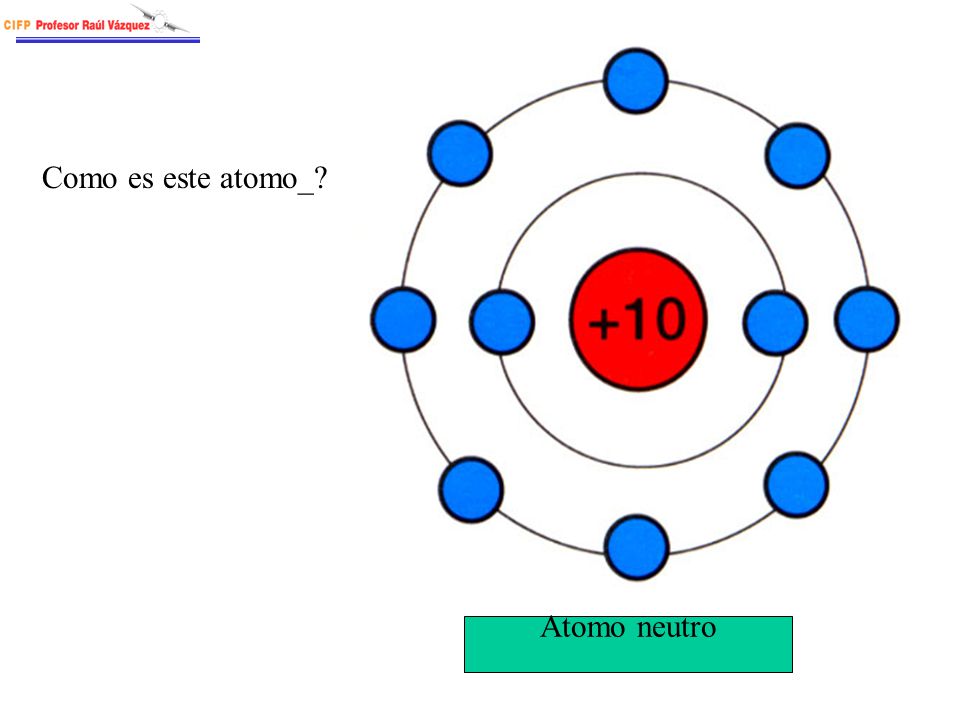

12 Como es este atomo_? Atomo neutro

13 1.4. ELECTRONES DE VALENCIA Y ELECTRICIDAD
Atomo neutro 2 niveles de orbitas. Electrones de orbita interior. e- ligados No pueden ser extraidos facilmente de su orbita. Electrones de orbita exterior e- lbres o electrones de valencia. Puden salirse de su orbita. La fuerza de atraccion que ejerce el nucleo sobre los e- es debil. Participan en los efectos electricos.

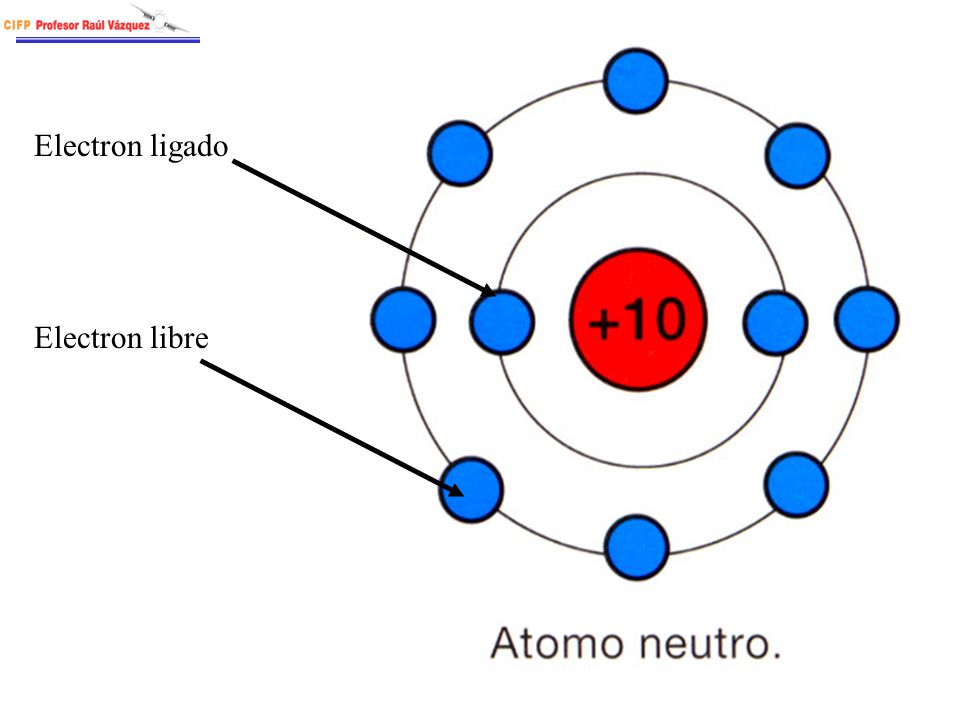

14 Electron ligado Electron libre

15 ION POSITIVO/ ION NEGATIVO

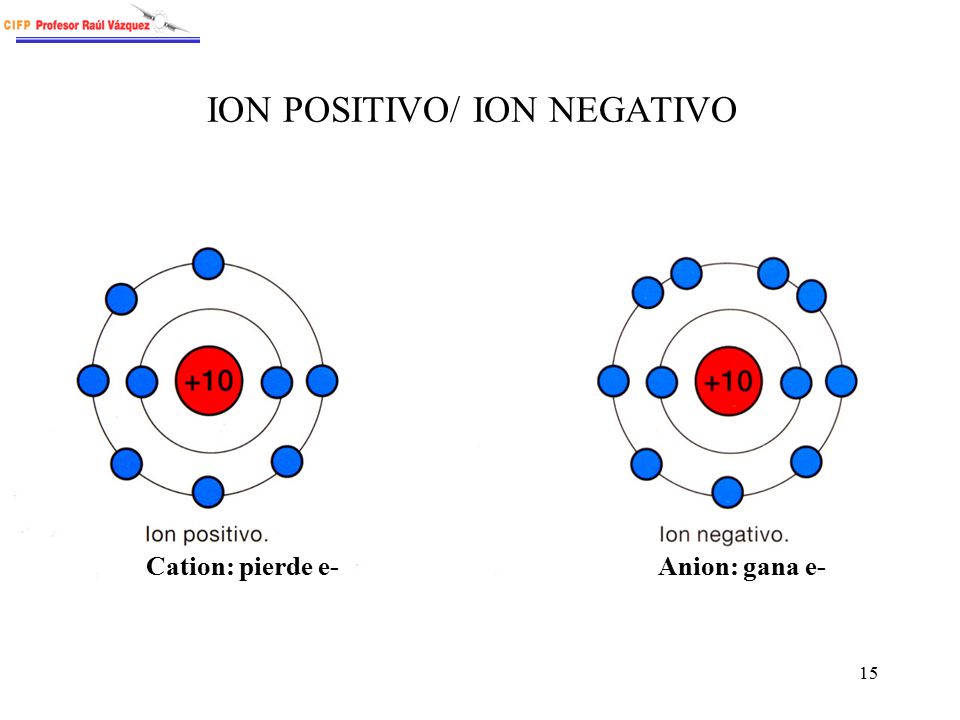

Cation: pierde e- Anion: gana e-

16 Estructura Atómica - - - nº e- = nº p+ nº e-  nº p+ nº e- > nº p+
Como los electrones que giran en la órbita más apartada del núcleo son los menos ligados al átomo, ocurre a veces, que algunos de ellos escapan, acaso por el choque de un electrón libre que se acerca a ellos a gran velocidad. Entonces prepondera la carga positiva existente en el núcleo; el átomo se ha convertido en un ión positivo. A la inversa, la envoltura de electrones puede captar adicionalmente electrones libres. Entonces prepondera la carga negativa de la envoltura de electrones; el átomo se ha convertido en un ión negativo. + - + - + - CUERPO ELECTRICAMENTE NEUTRO CUERPO CON CARGA POSITIVA CUERPO CON CARGA NEGATIVA nº e- = nº p+ nº e-  nº p+ nº e- > nº p+

17 1.5.CLASES DE ELECTRICIDAD.

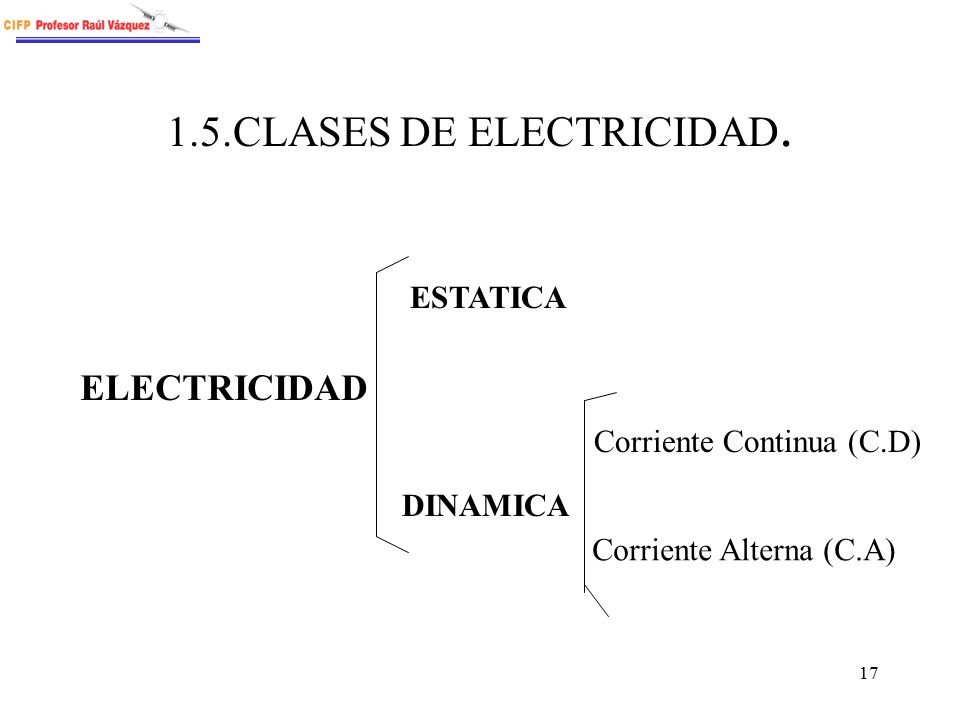

ESTATICA ELECTRICIDAD Corriente Continua (C.D) DINAMICA Corriente Alterna (C.A)

18 2.PRINCIPIOS BASICOS DE LA ELECTRICIDAD.

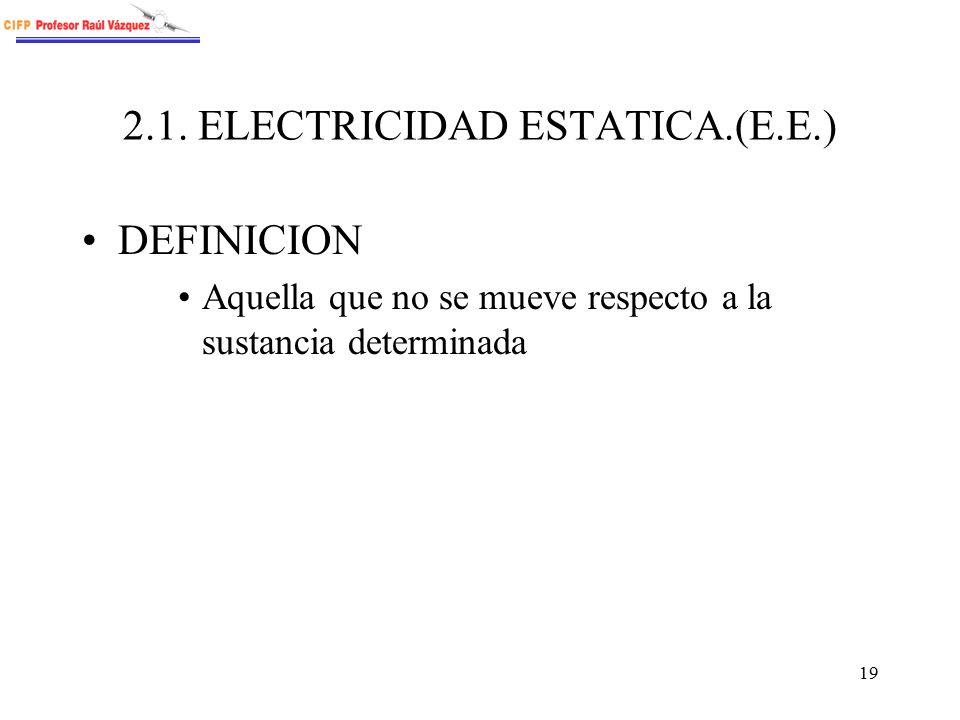

19 2.1. ELECTRICIDAD ESTATICA.(E.E.)
DEFINICION Aquella que no se mueve respecto a la sustancia determinada

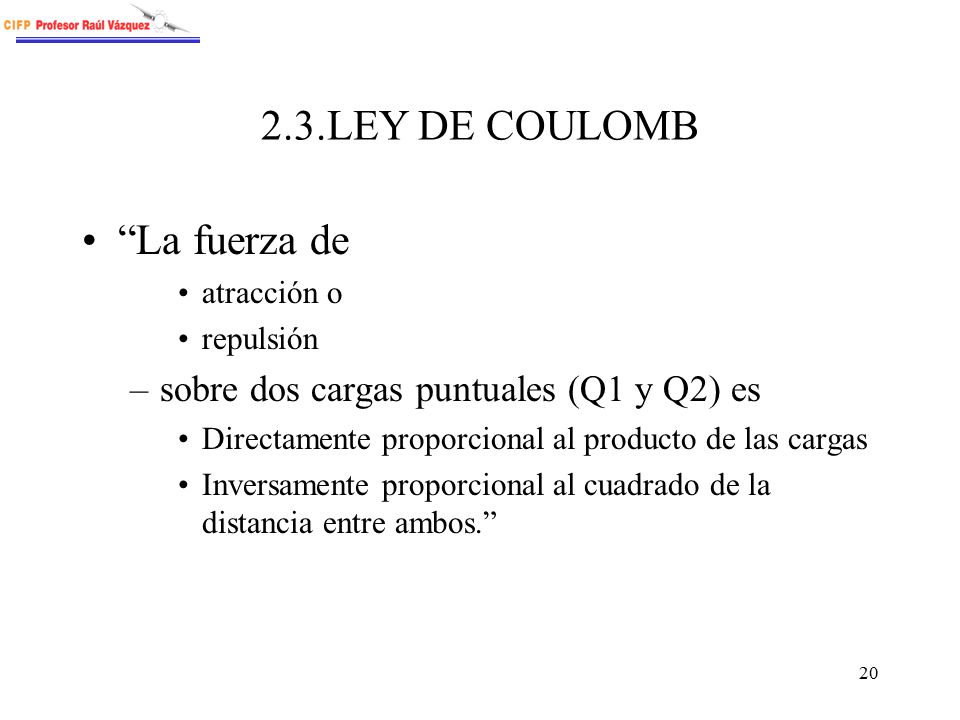

20 2.3.LEY DE COULOMB “La fuerza de
atracción o repulsión sobre dos cargas puntuales (Q1 y Q2) es Directamente proporcional al producto de las cargas Inversamente proporcional al cuadrado de la distancia entre ambos.”

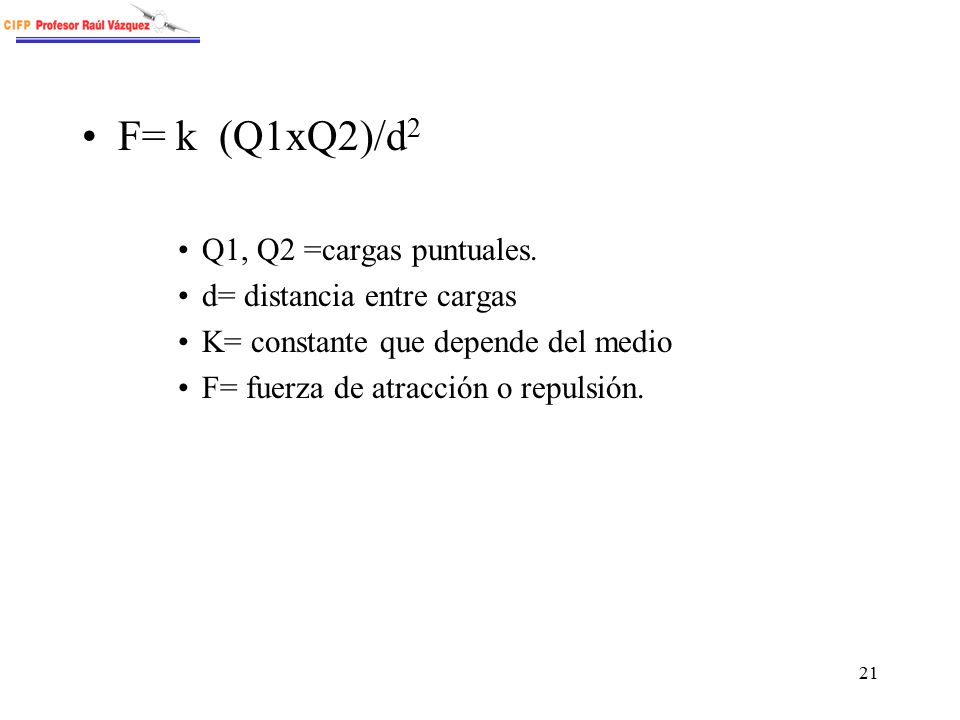

21 F= k (Q1xQ2)/d2 Q1, Q2 =cargas puntuales. d= distancia entre cargas
K= constante que depende del medio F= fuerza de atracción o repulsión.

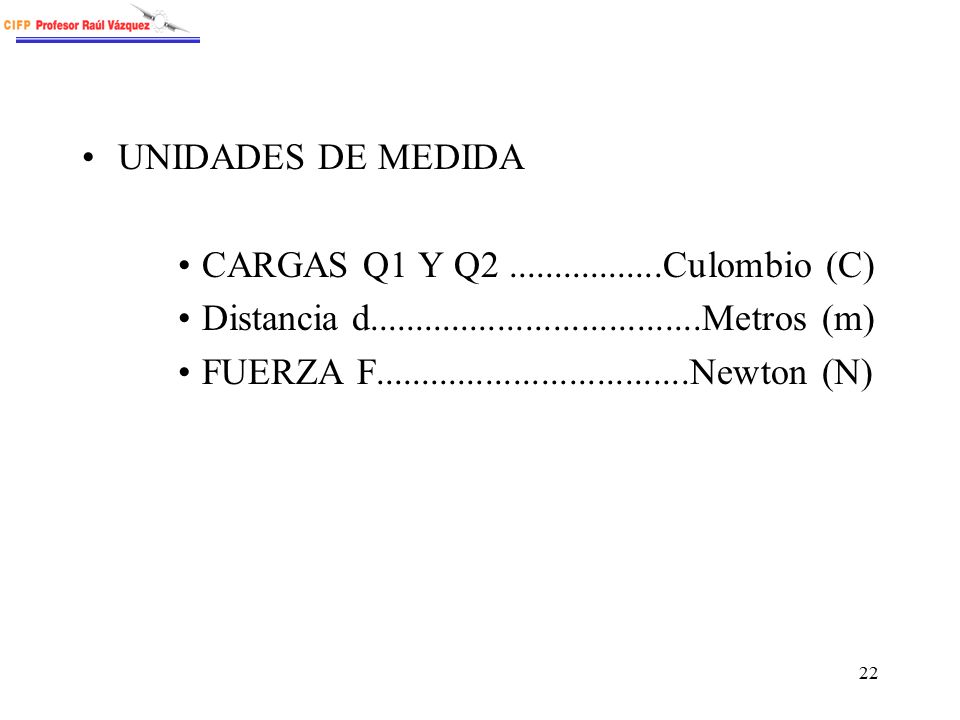

22 UNIDADES DE MEDIDA CARGAS Q1 Y Q Culombio (C) Distancia d Metros (m) FUERZA F Newton (N)

23 Cuestionario LA UNIDAD DE MEDIDA DE k?
SI LA FUERZA RESULTANTE ES POSITIVA, COMO ES LA FUERZA DE ATRACCION O DE REPULSION? SI LA FUERZA RESULTANTE ES NEGATIVA, COMO ES LA FUERZA DE ATRACCION O DE REPULSION?

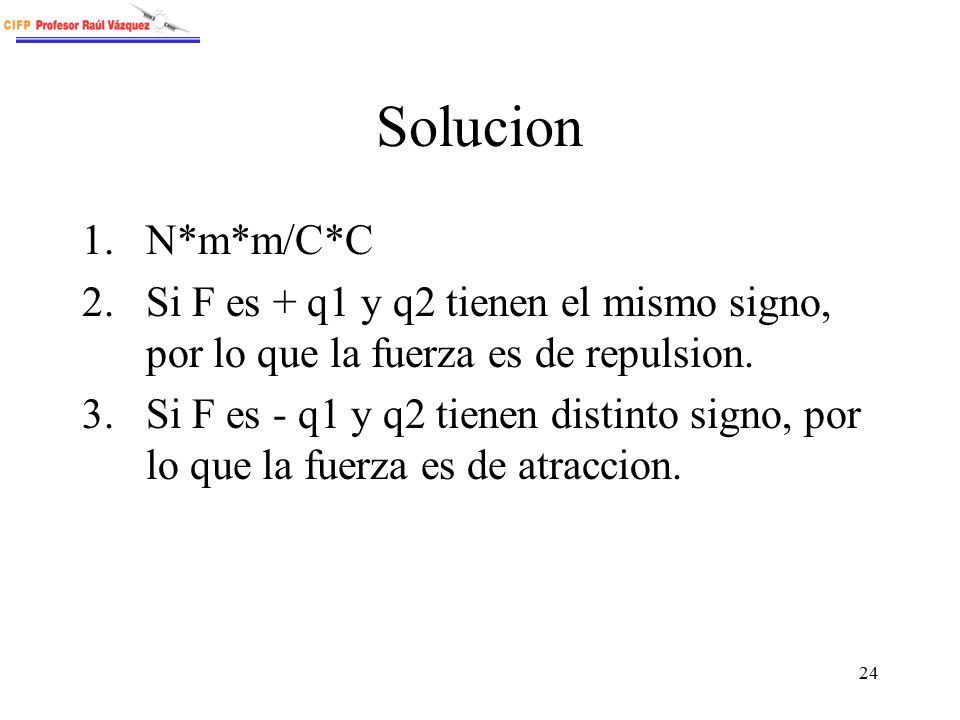

24 Solucion N*m*m/C*C Si F es + q1 y q2 tienen el mismo signo, por lo que la fuerza es de repulsion. Si F es - q1 y q2 tienen distinto signo, por lo que la fuerza es de atraccion.

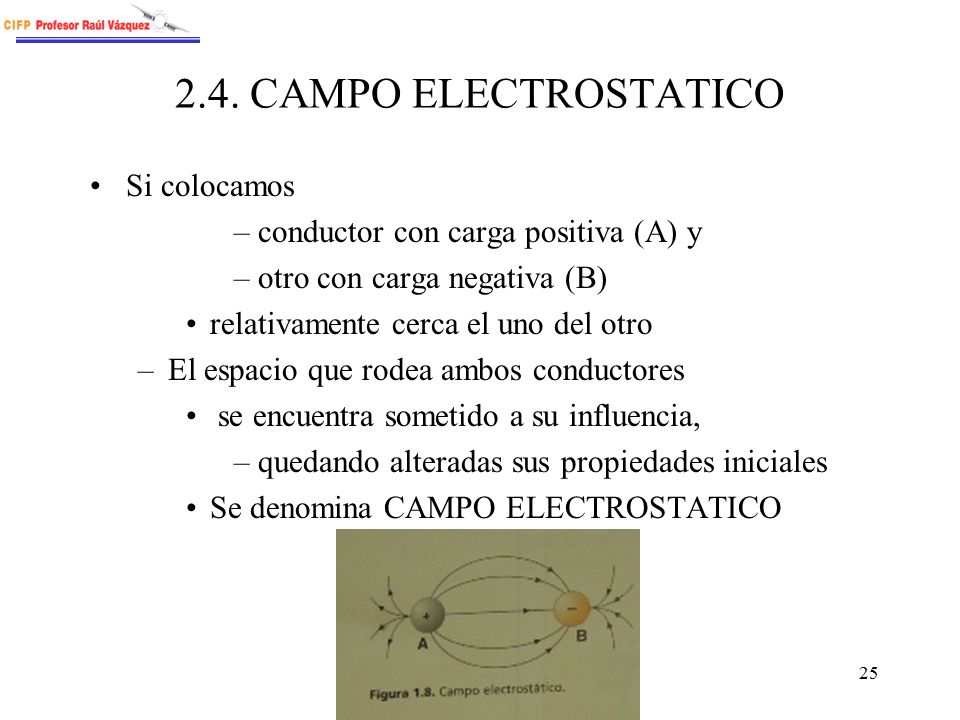

25 2.4. CAMPO ELECTROSTATICO Si colocamos
conductor con carga positiva (A) y otro con carga negativa (B) relativamente cerca el uno del otro El espacio que rodea ambos conductores se encuentra sometido a su influencia, quedando alteradas sus propiedades iniciales Se denomina CAMPO ELECTROSTATICO

26 Si colocamos en un punto P (cerca del conductor A) una

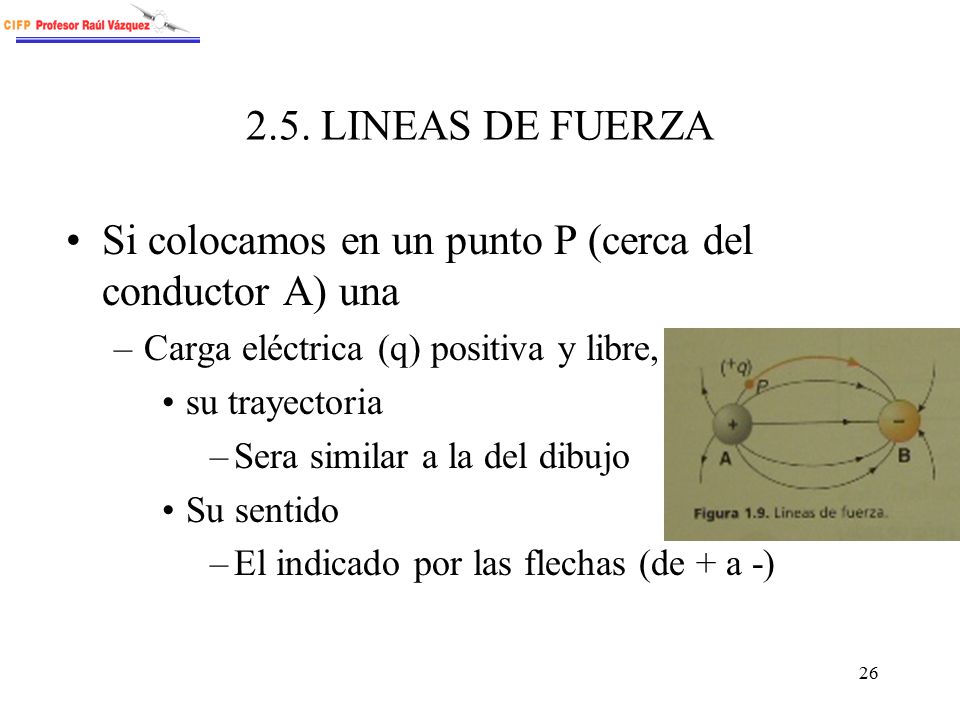

2.5. LINEAS DE FUERZA Si colocamos en un punto P (cerca del conductor A) una Carga eléctrica (q) positiva y libre, su trayectoria Sera similar a la del dibujo Su sentido El indicado por las flechas (de + a -)

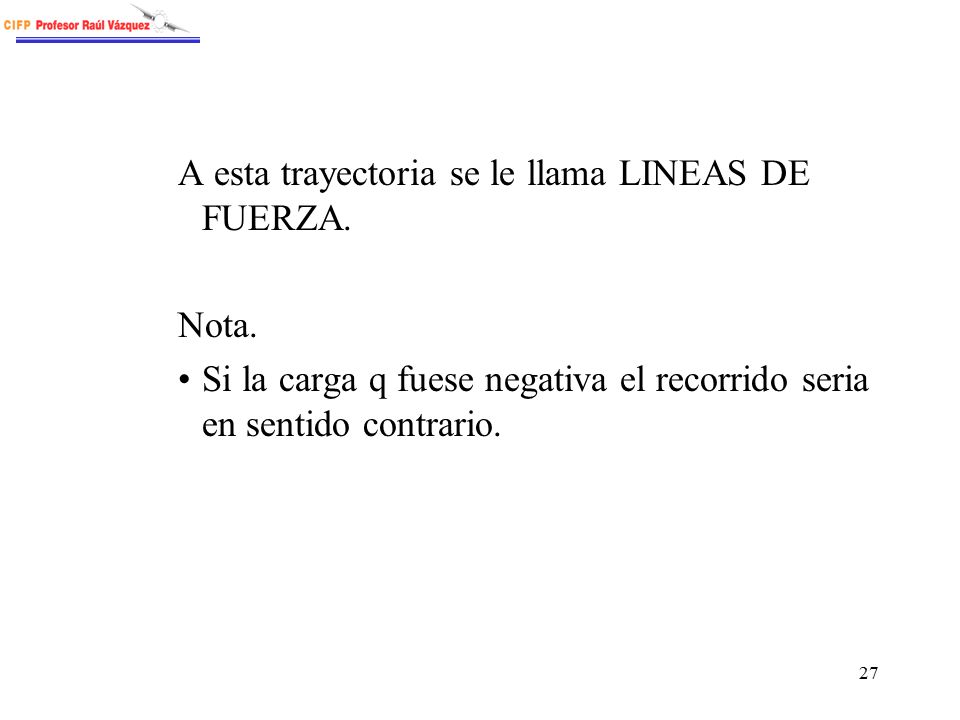

27 A esta trayectoria se le llama LINEAS DE FUERZA.
Nota. Si la carga q fuese negativa el recorrido seria en sentido contrario.

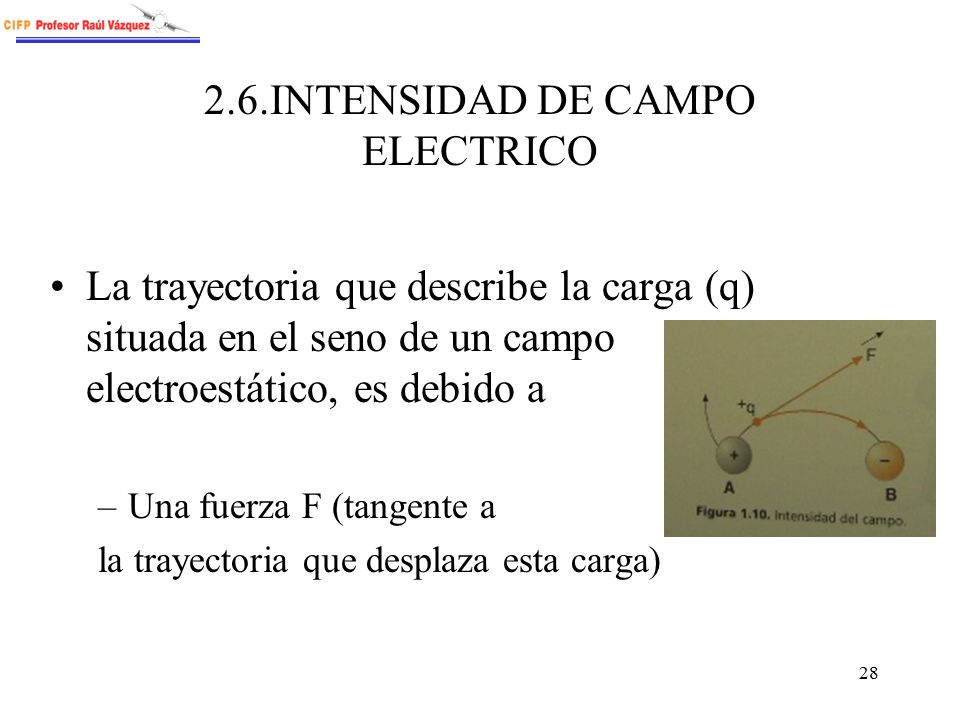

28 2.6.INTENSIDAD DE CAMPO ELECTRICO
La trayectoria que describe la carga (q) situada en el seno de un campo electroestático, es debido a Una fuerza F (tangente a la trayectoria que desplaza esta carga)

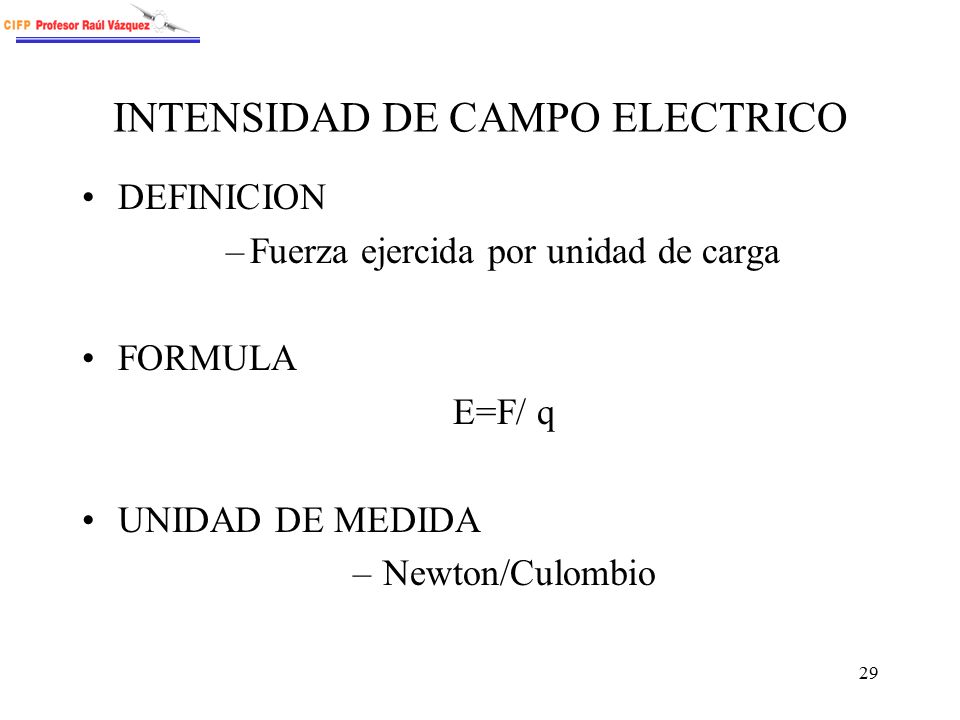

29 INTENSIDAD DE CAMPO ELECTRICO
DEFINICION Fuerza ejercida por unidad de carga FORMULA E=F/ q UNIDAD DE MEDIDA Newton/Culombio

30 2.7. POTENCIAL ELECTRICO EN UN PUNTO

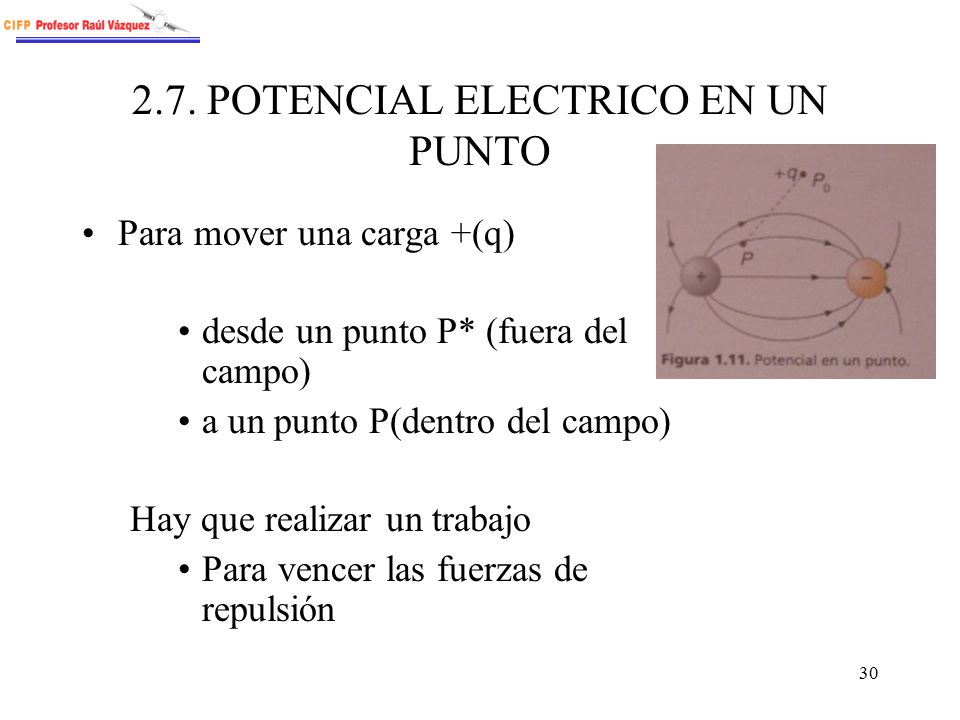

Para mover una carga +(q) desde un punto P* (fuera del campo) a un punto P(dentro del campo) Hay que realizar un trabajo Para vencer las fuerzas de repulsión

31 POTENCIAL ELECTRICO EN UN PUNTO

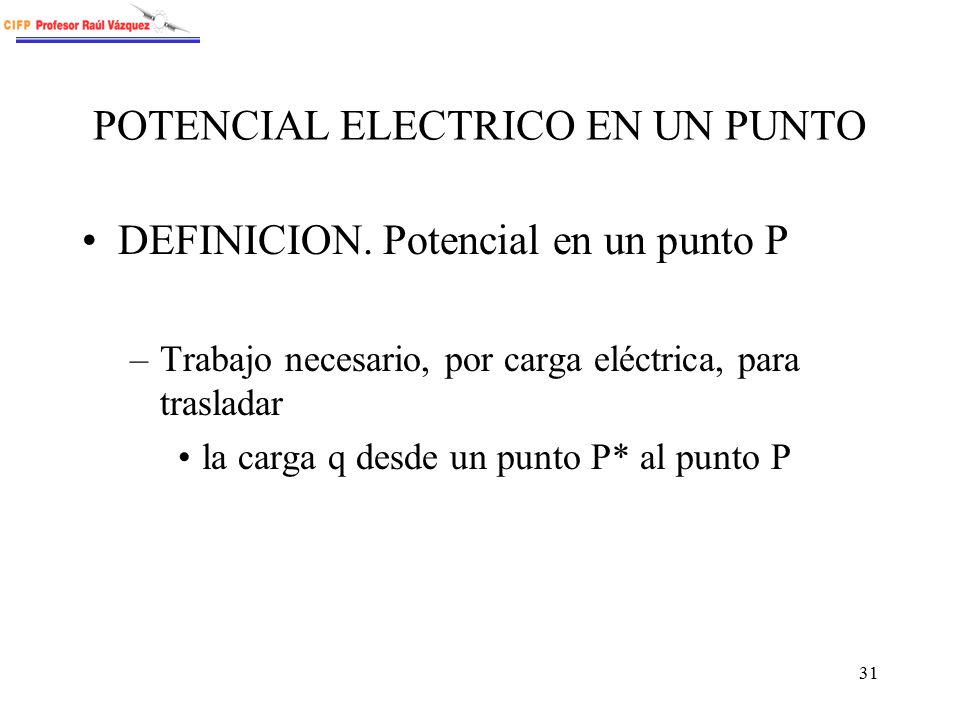

DEFINICION. Potencial en un punto P Trabajo necesario, por carga eléctrica, para trasladar la carga q desde un punto P* al punto P

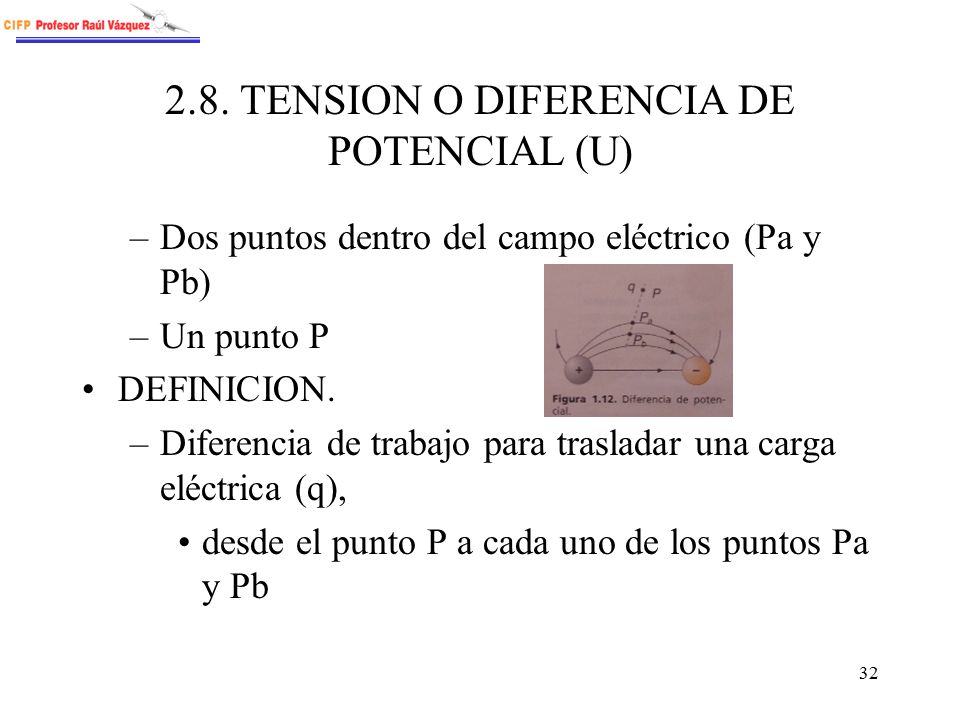

32 2.8. TENSION O DIFERENCIA DE POTENCIAL (U)
Dos puntos dentro del campo eléctrico (Pa y Pb) Un punto P DEFINICION. Diferencia de trabajo para trasladar una carga eléctrica (q), desde el punto P a cada uno de los puntos Pa y Pb

33 TENSION O DIFERENCIA DE POTENCIAL (U)

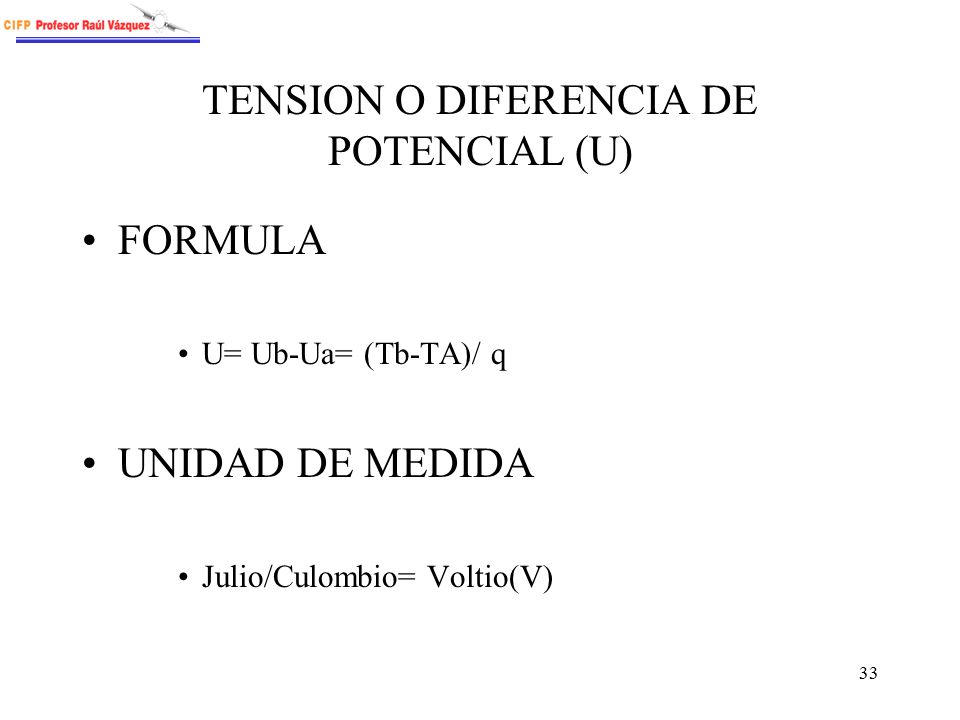

FORMULA U= Ub-Ua= (Tb-TA)/ q UNIDAD DE MEDIDA Julio/Culombio= Voltio(V)

34 Analogia hidraulica de la tension.

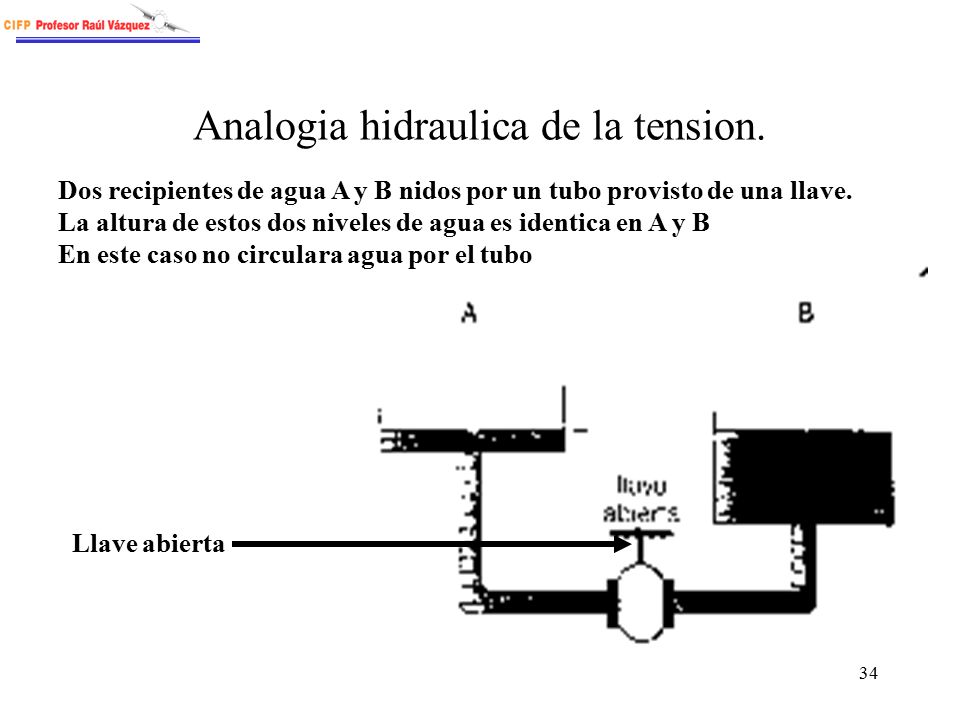

Dos recipientes de agua A y B nidos por un tubo provisto de una llave. La altura de estos dos niveles de agua es identica en A y B En este caso no circulara agua por el tubo Llave abierta

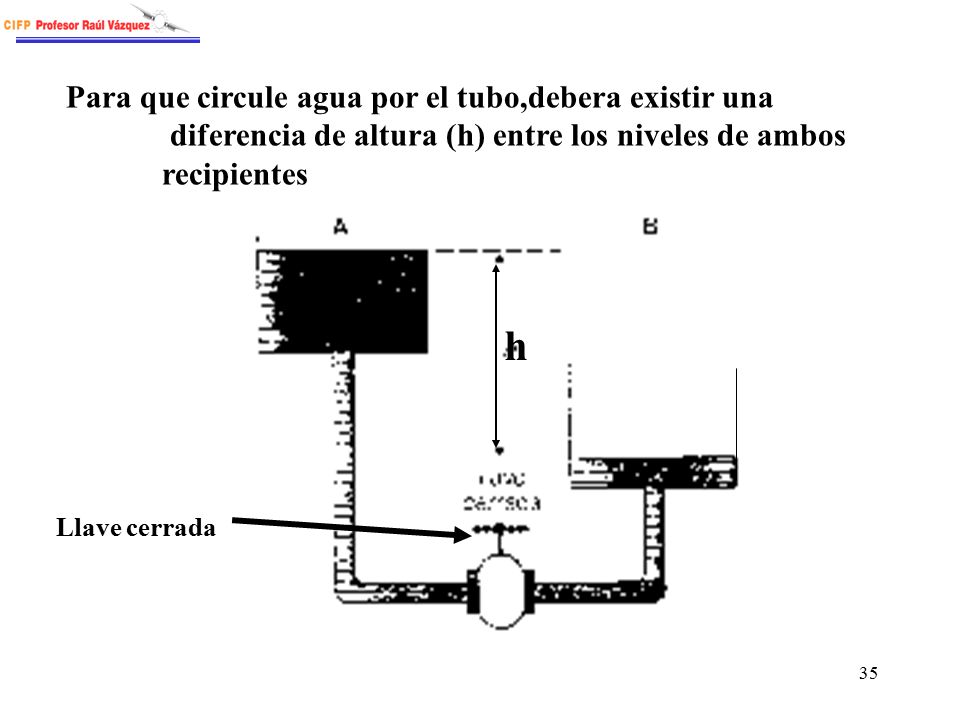

35 h Para que circule agua por el tubo,debera existir una
diferencia de altura (h) entre los niveles de ambos recipientes h Llave cerrada

36 Con la llave cerrada,la diferencia de la altura (h) entre los

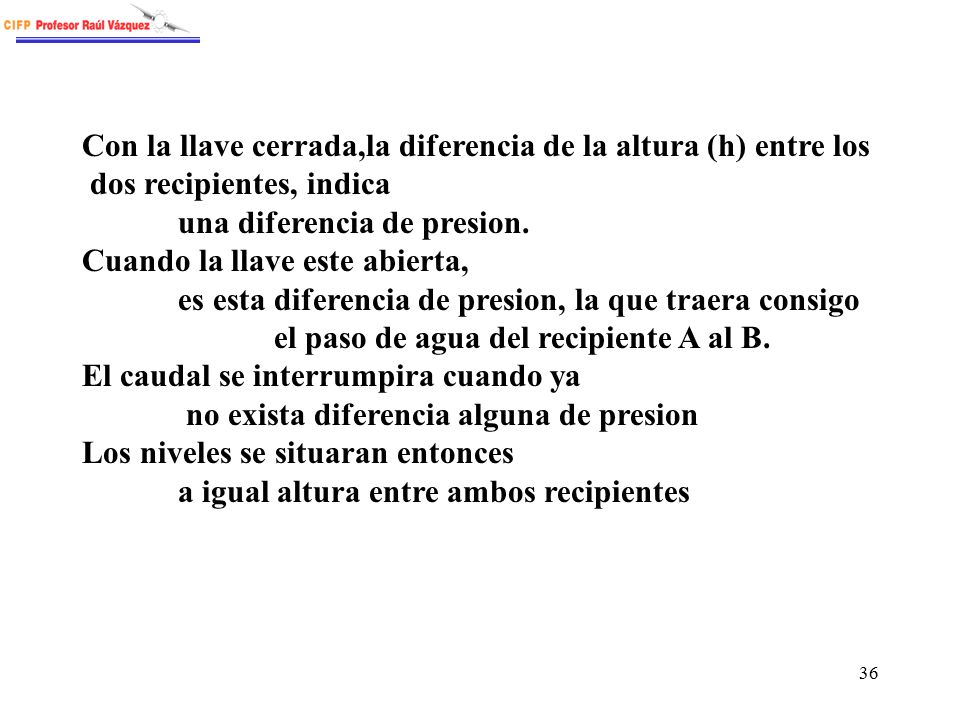

dos recipientes, indica una diferencia de presion. Cuando la llave este abierta, es esta diferencia de presion, la que traera consigo el paso de agua del recipiente A al B. El caudal se interrumpira cuando ya no exista diferencia alguna de presion Los niveles se situaran entonces a igual altura entre ambos recipientes

37 A B h Llave cerrada Presion de B Presion de A

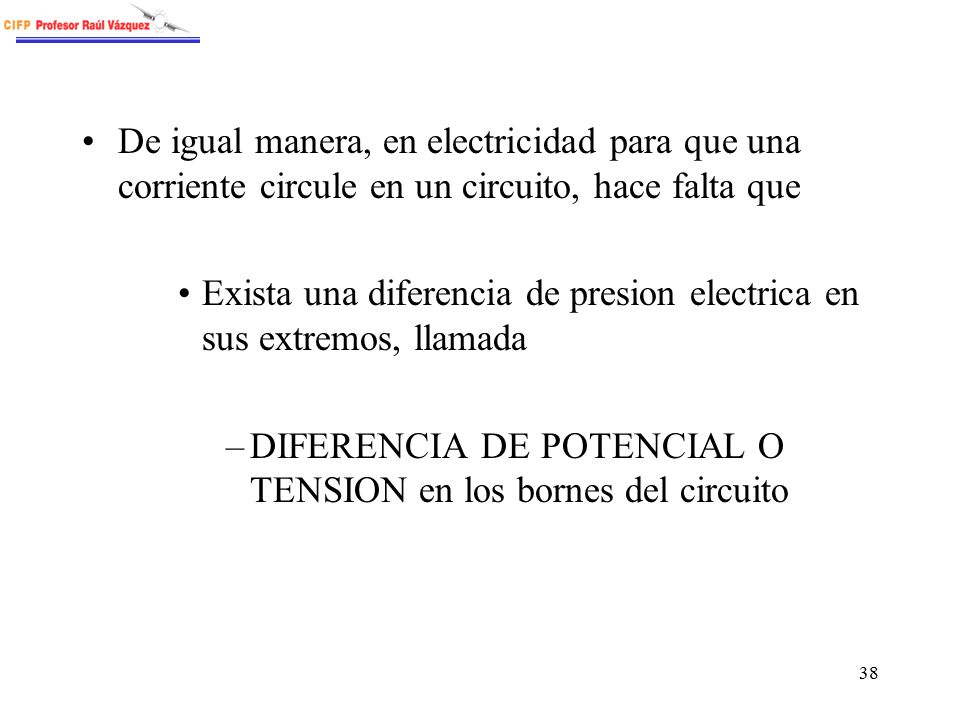

38 De igual manera, en electricidad para que una corriente circule en un circuito, hace falta que
Exista una diferencia de presion electrica en sus extremos, llamada DIFERENCIA DE POTENCIAL O TENSION en los bornes del circuito

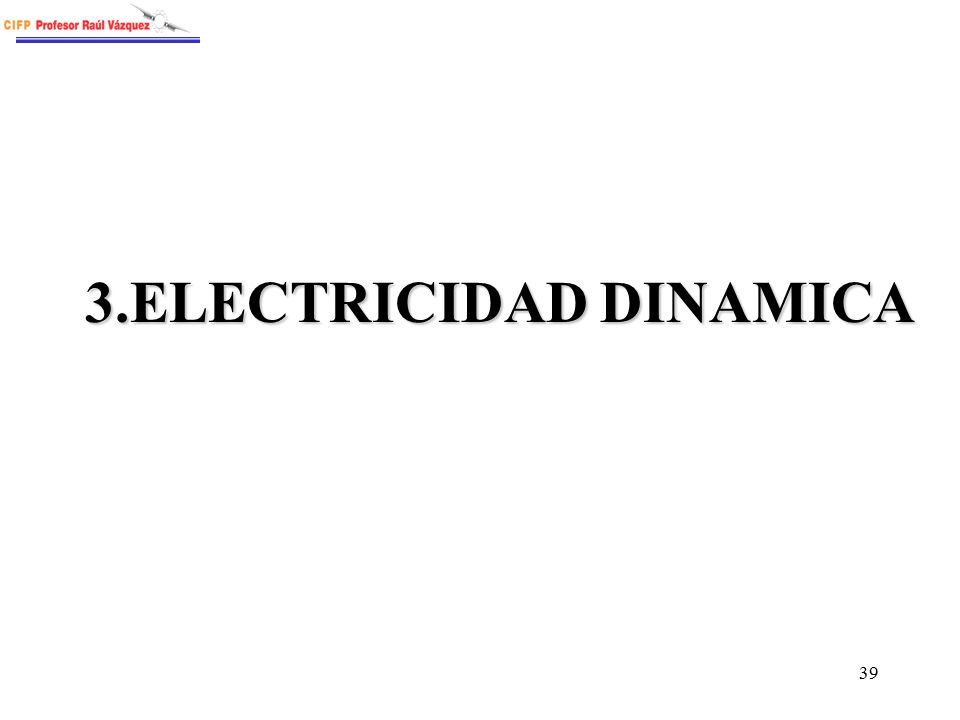

39 3.ELECTRICIDAD DINAMICA

40 Flujo continuo de electrones.

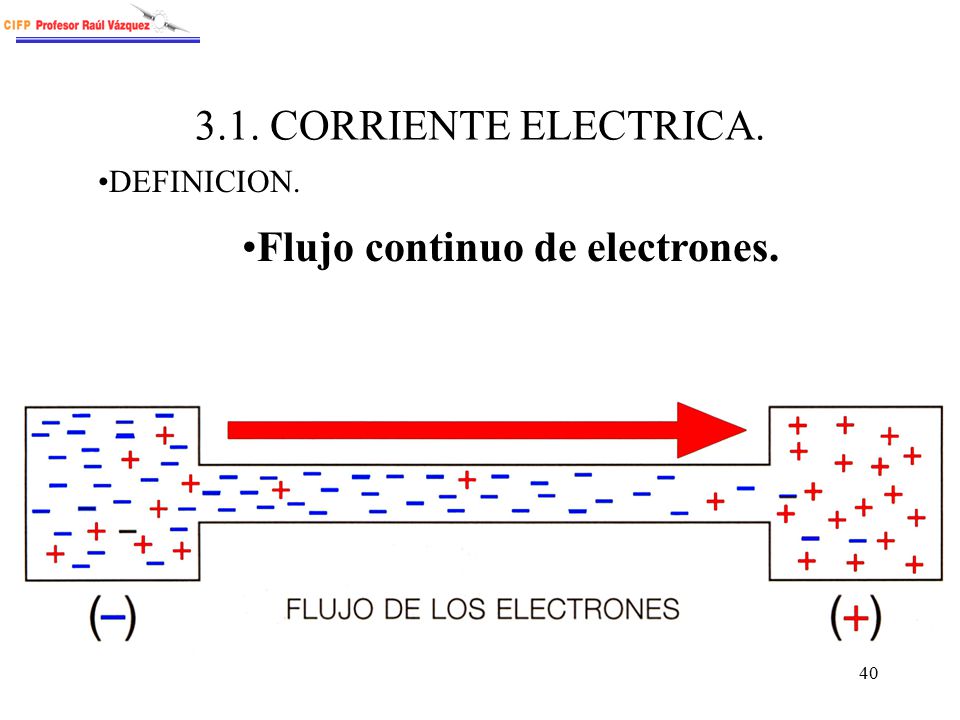

3.1. CORRIENTE ELECTRICA. DEFINICION. Flujo continuo de electrones.

41 Experiencia. Colocamos una batería cargada, comprobamos que hay una diferencia de potencial entre sus bornes (polos). Unimos los polos por medio de un hilo conductor, en el cual intercalamos una lámpara. ¿Qué le ocurre a la lámpara? Luce

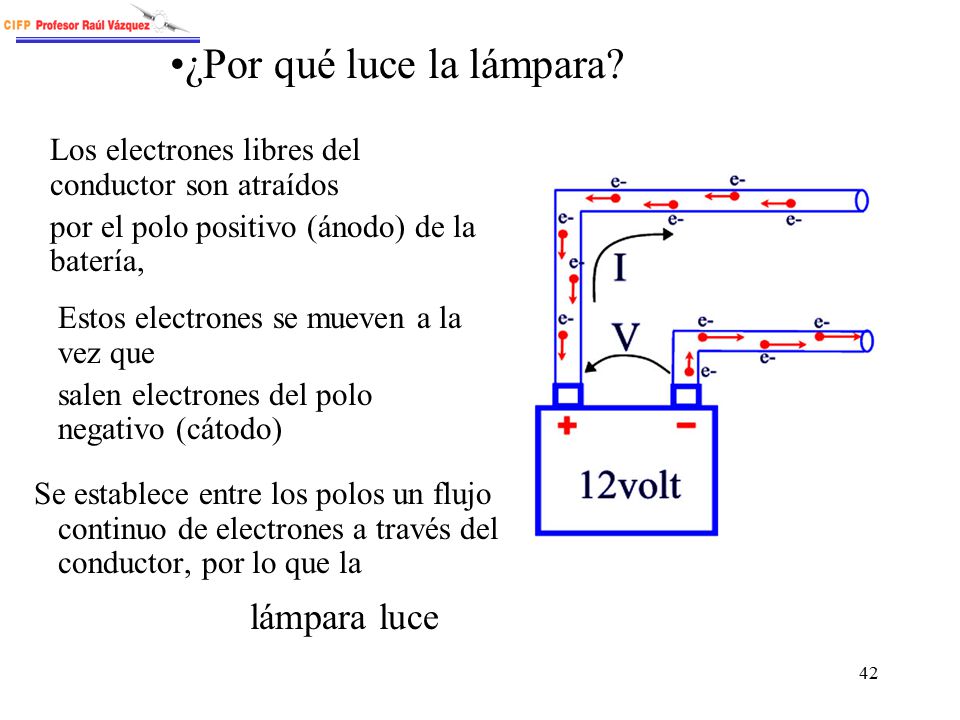

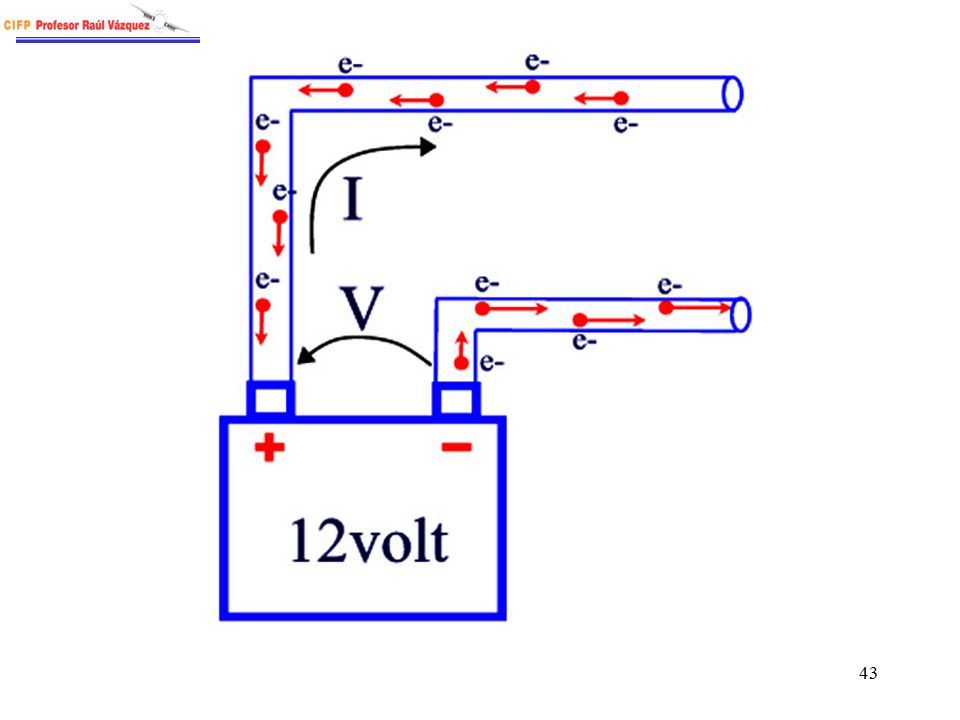

42 ¿Por qué luce la lámpara?
Los electrones libres del conductor son atraídos por el polo positivo (ánodo) de la batería, Estos electrones se mueven a la vez que salen electrones del polo negativo (cátodo) Se establece entre los polos un flujo continuo de electrones a través del conductor, por lo que la lámpara luce

43

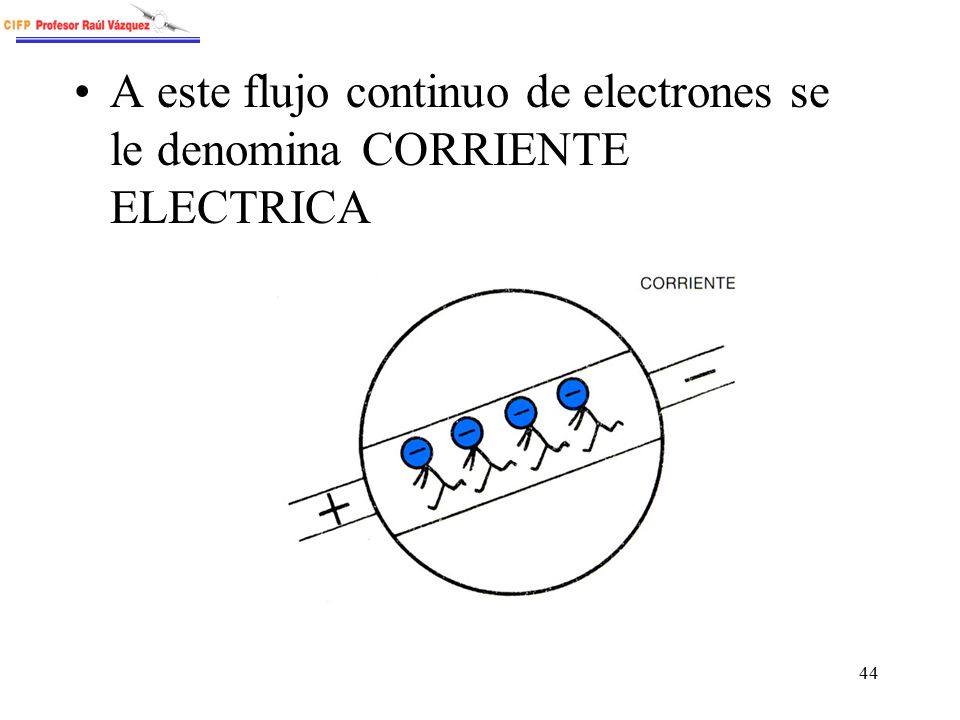

44 A este flujo continuo de electrones se le denomina CORRIENTE ELECTRICA

45 SENTIDO DE LA CORRIENTE ELECRICA

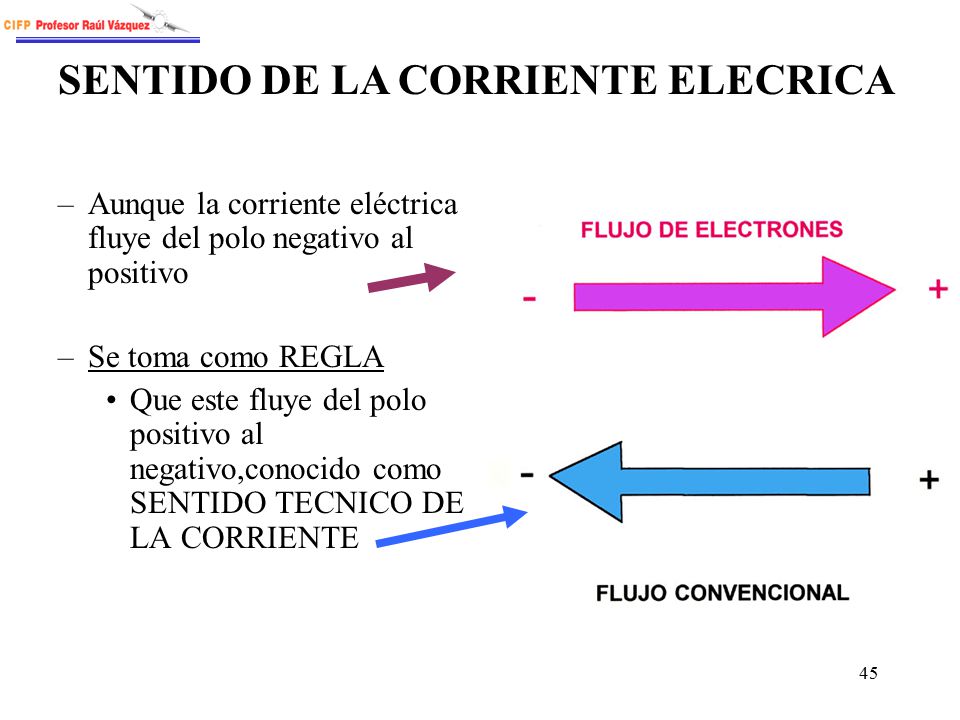

Aunque la corriente eléctrica fluye del polo negativo al positivo Se toma como REGLA Que este fluye del polo positivo al negativo,conocido como SENTIDO TECNICO DE LA CORRIENTE

46 3.2. EFECTOS DE LA CORRIENTE ELECTRICA.

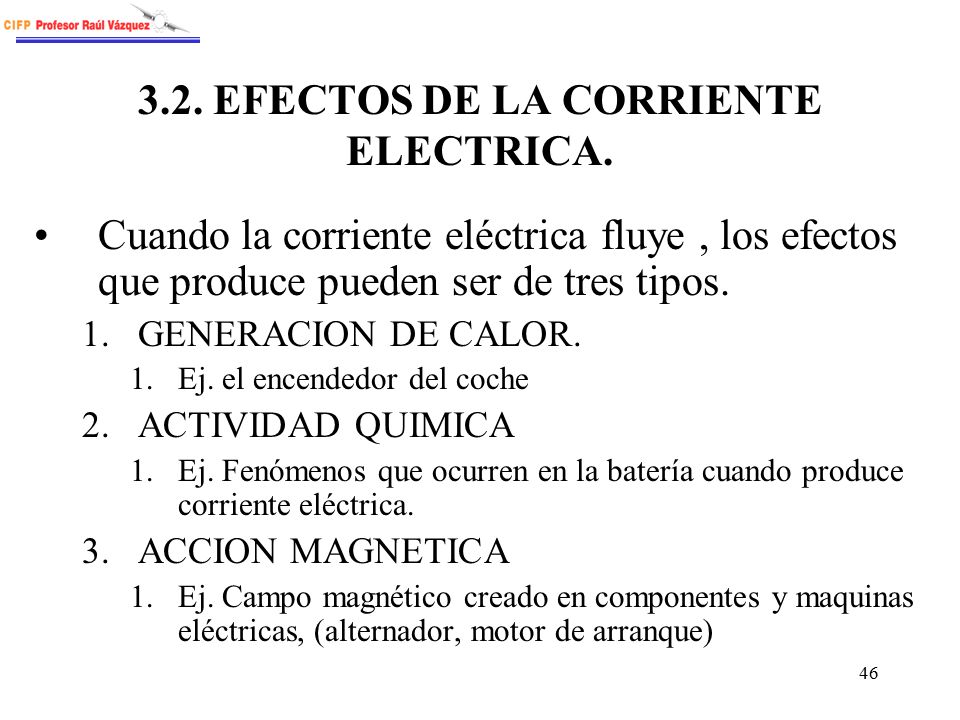

Cuando la corriente eléctrica fluye , los efectos que produce pueden ser de tres tipos. GENERACION DE CALOR. Ej. el encendedor del coche ACTIVIDAD QUIMICA Ej. Fenómenos que ocurren en la batería cuando produce corriente eléctrica. ACCION MAGNETICA Ej. Campo magnético creado en componentes y maquinas eléctricas, (alternador, motor de arranque)

47 3.3. INTENSIDAD DE LA CORRIENTE

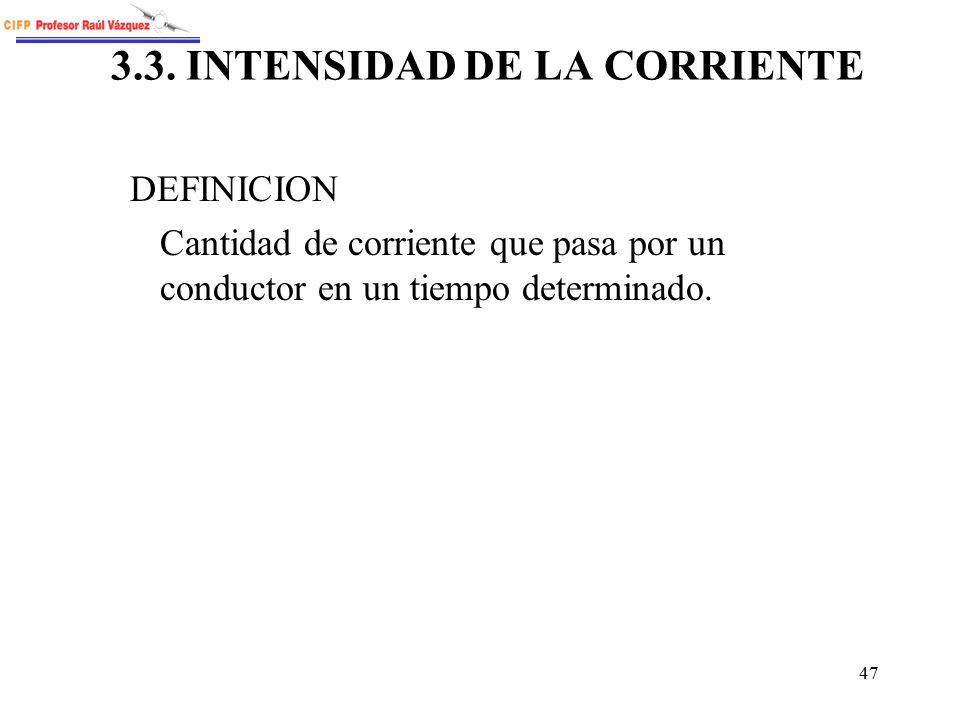

DEFINICION Cantidad de corriente que pasa por un conductor en un tiempo determinado.

48 Intensidad de corriente

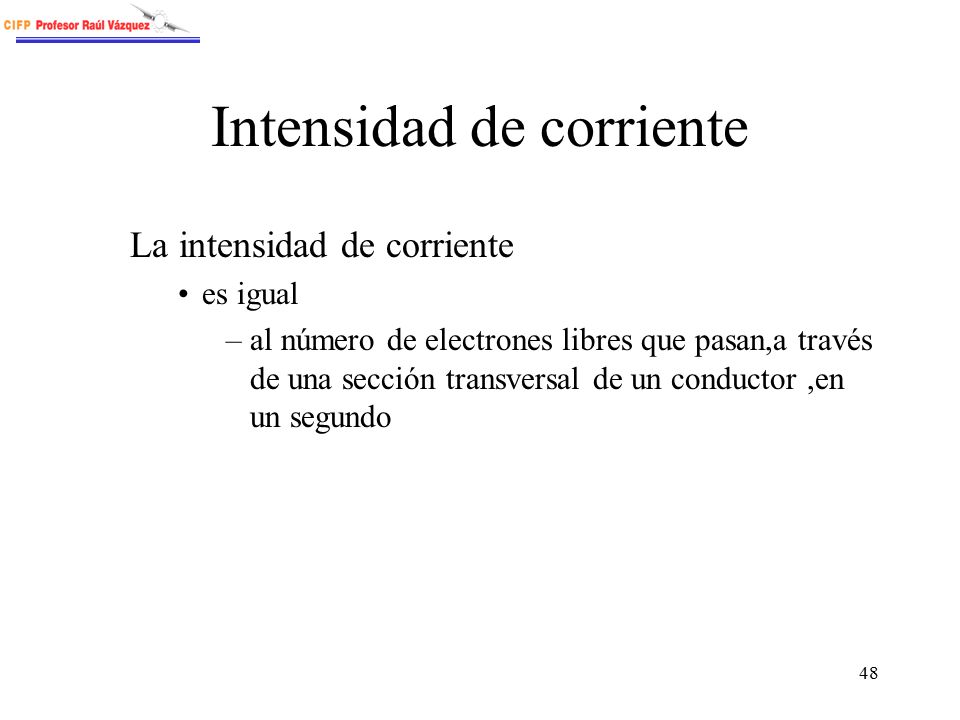

La intensidad de corriente es igual al número de electrones libres que pasan,a través de una sección transversal de un conductor ,en un segundo

49 Intensidad de corriente

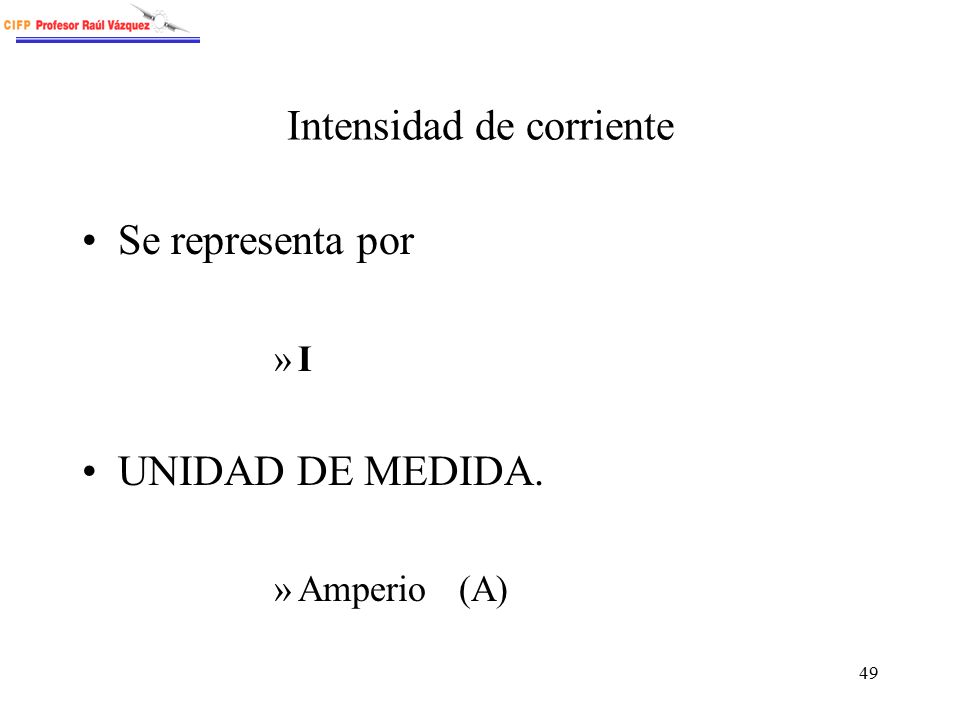

Se representa por I UNIDAD DE MEDIDA. Amperio (A)

50 Intensidad de corriente

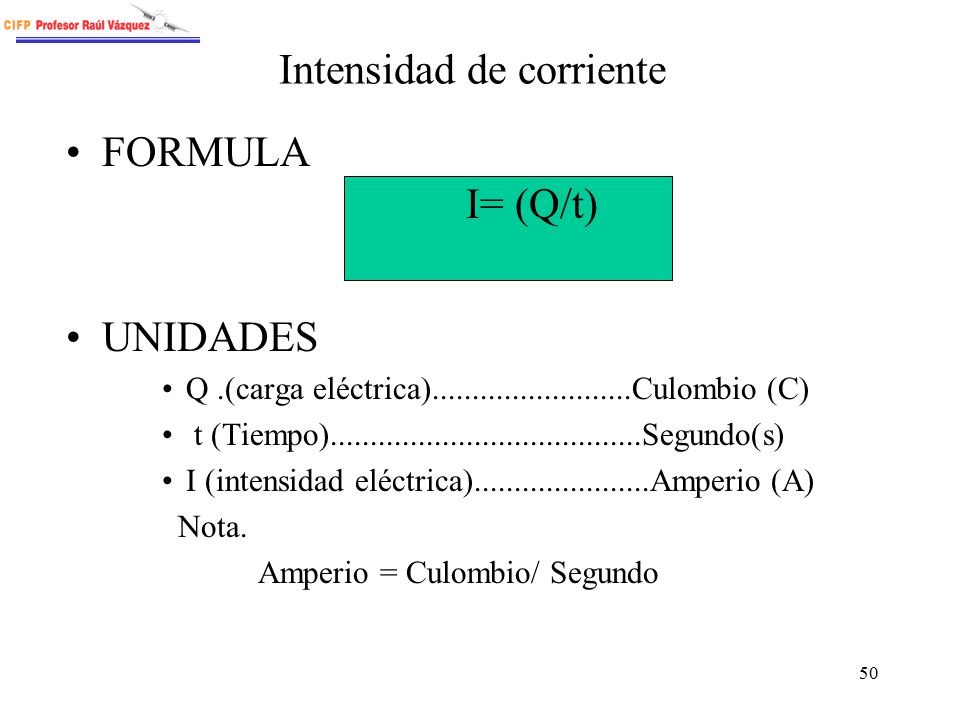

FORMULA UNIDADES Q .(carga eléctrica) Culombio (C) t (Tiempo) Segundo(s) I (intensidad eléctrica) Amperio (A) Nota. Amperio = Culombio/ Segundo I= (Q/t)

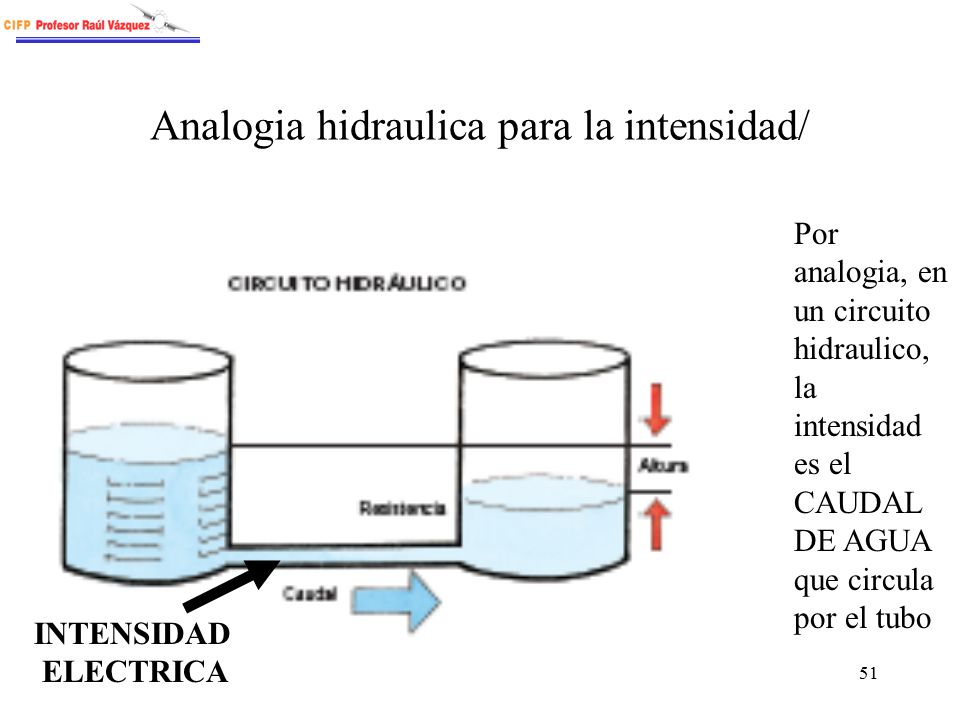

51 Analogia hidraulica para la intensidad/
Por analogia, en un circuito hidraulico, la intensidad es el CAUDAL DE AGUA que circula por el tubo INTENSIDAD ELECTRICA

52 3.4. RESISTENCIA ELECTRICA

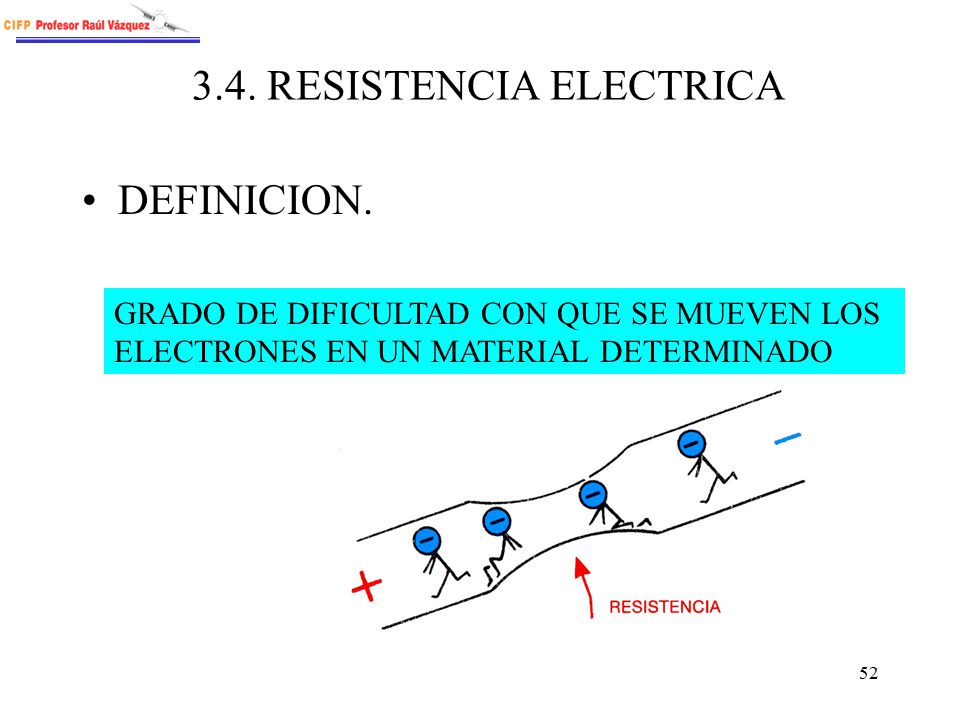

DEFINICION. GRADO DE DIFICULTAD CON QUE SE MUEVEN LOS ELECTRONES EN UN MATERIAL DETERMINADO

53 Resistencia electrica

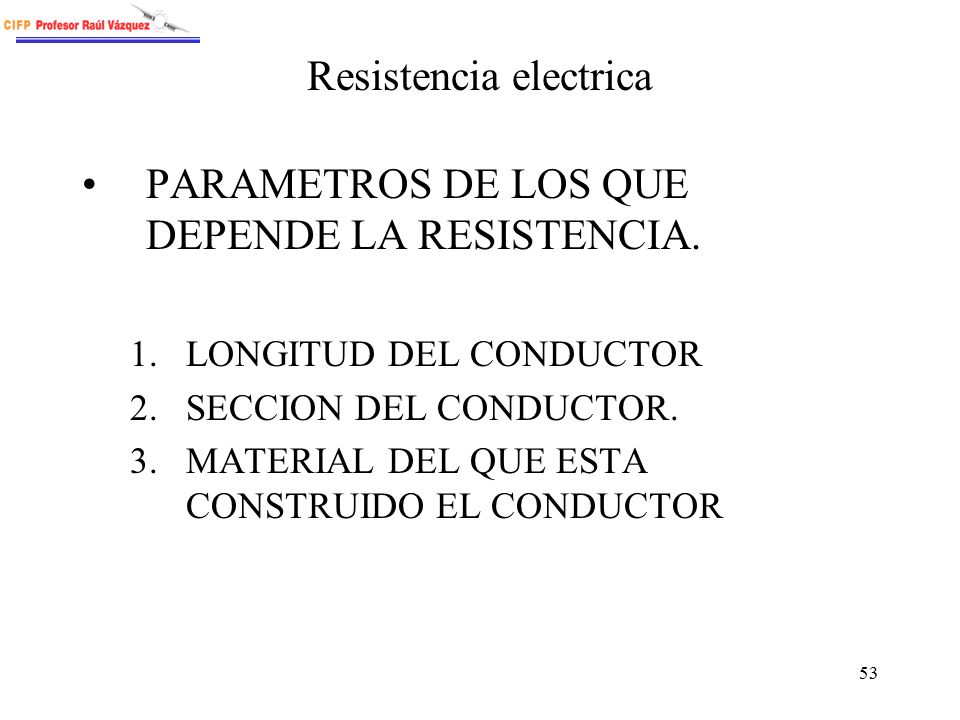

PARAMETROS DE LOS QUE DEPENDE LA RESISTENCIA. LONGITUD DEL CONDUCTOR SECCION DEL CONDUCTOR. MATERIAL DEL QUE ESTA CONSTRUIDO EL CONDUCTOR

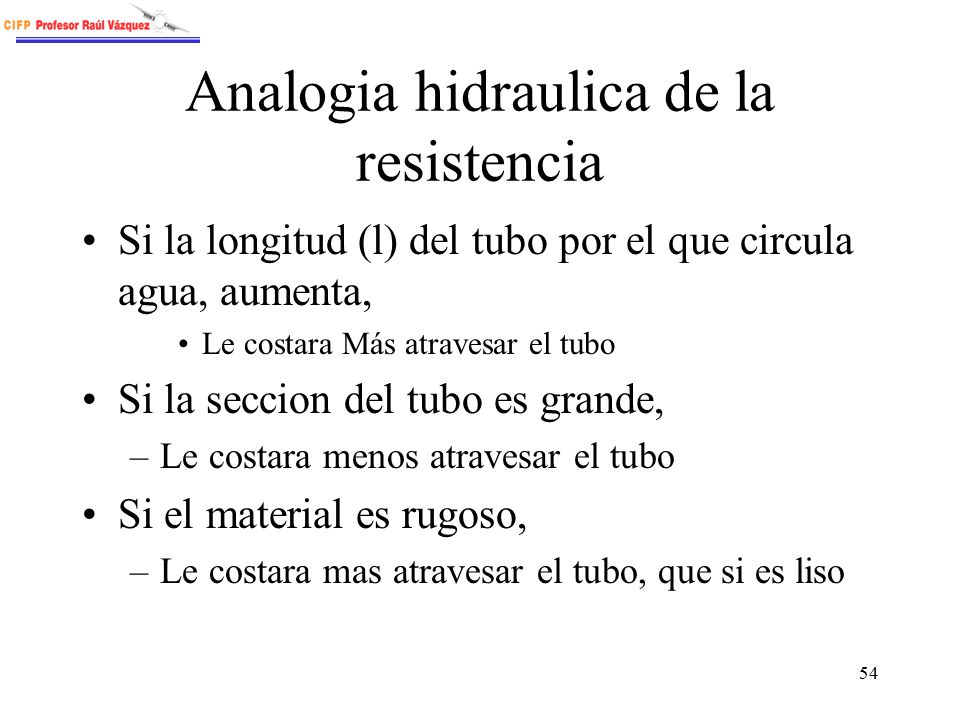

54 Analogia hidraulica de la resistencia
Si la longitud (l) del tubo por el que circula agua, aumenta, Le costara Más atravesar el tubo Si la seccion del tubo es grande, Le costara menos atravesar el tubo Si el material es rugoso, Le costara mas atravesar el tubo, que si es liso

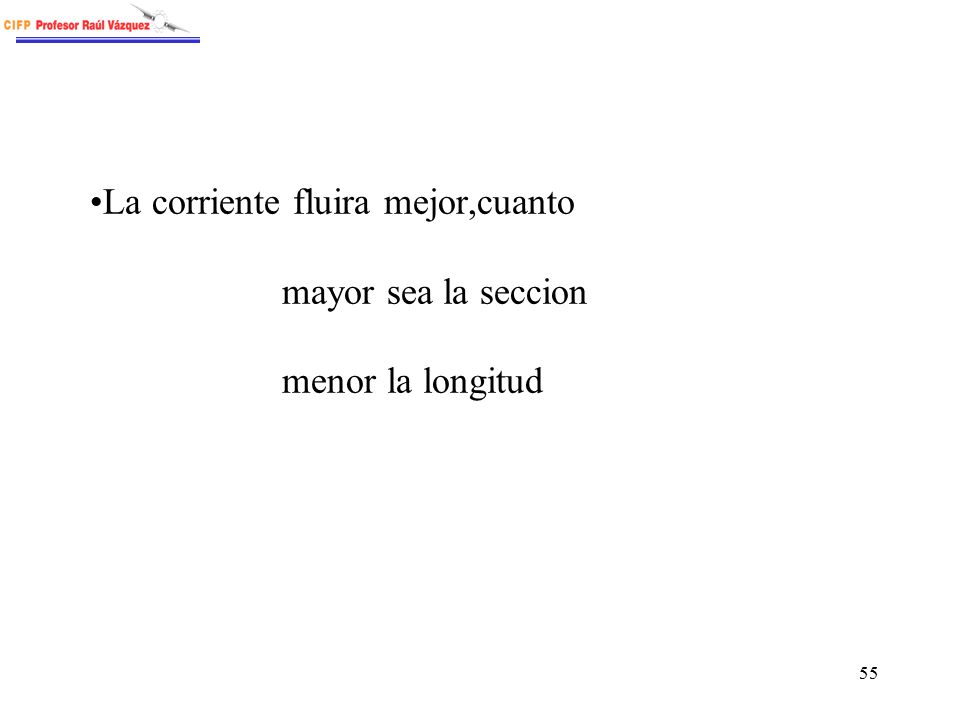

55 La corriente fluira mejor,cuanto. mayor sea la seccion
La corriente fluira mejor,cuanto mayor sea la seccion menor la longitud

56 Resistencia electrica

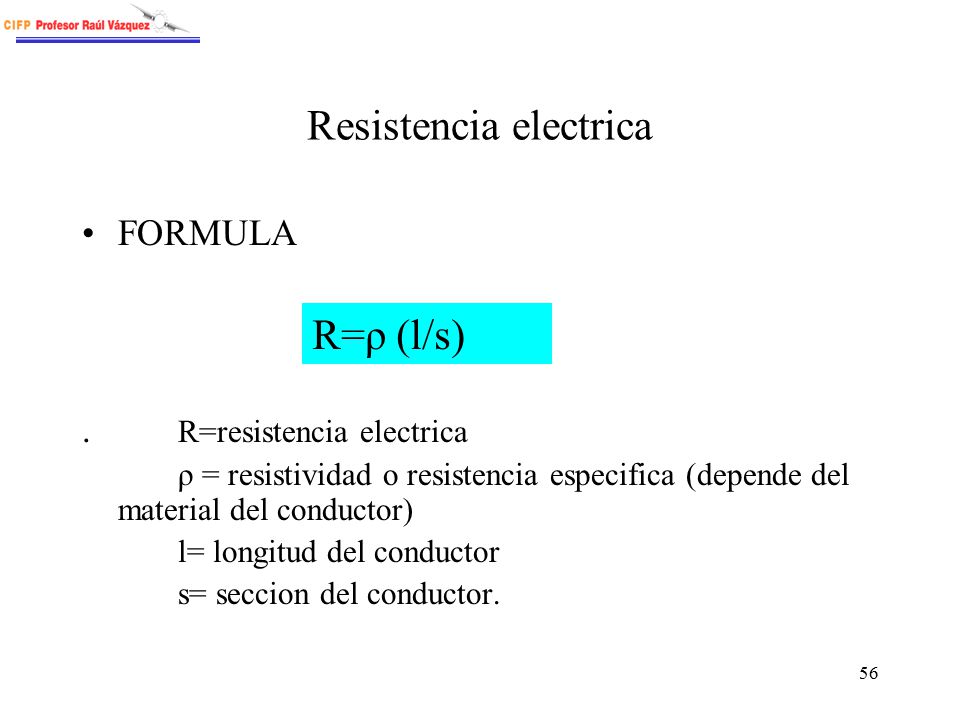

FORMULA . R=resistencia electrica ρ = resistividad o resistencia especifica (depende del material del conductor) l= longitud del conductor s= seccion del conductor. R=ρ (l/s)

57 Resistencia electrica

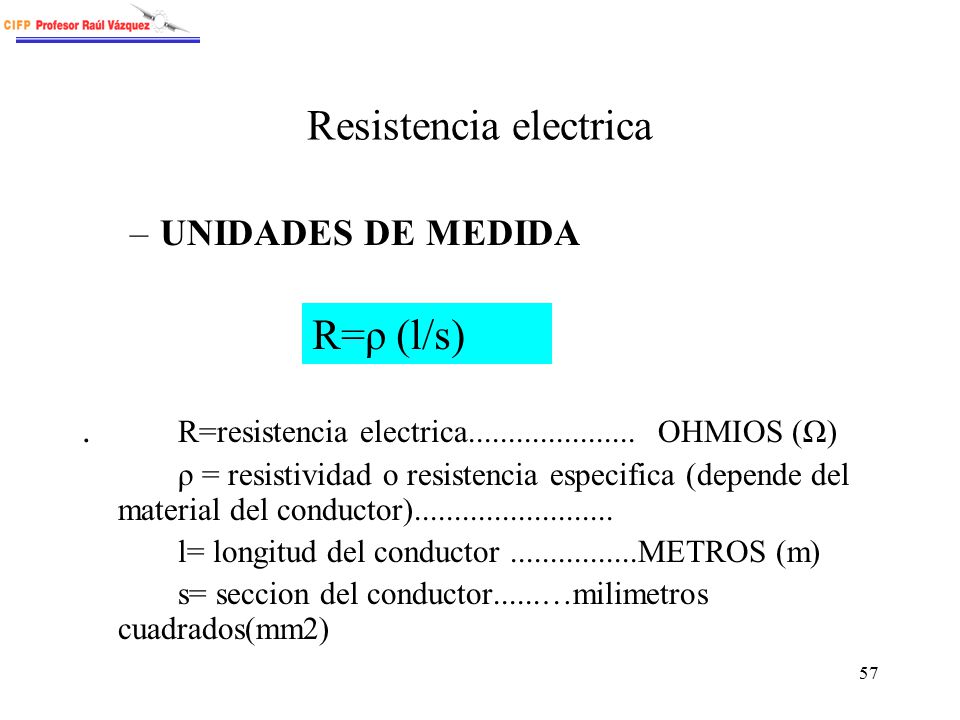

UNIDADES DE MEDIDA . R=resistencia electrica OHMIOS (Ω) ρ = resistividad o resistencia especifica (depende del material del conductor) l= longitud del conductor METROS (m) s= seccion del conductor......…milimetros cuadrados(mm2) R=ρ (l/s)

58 Clasificacion de los materiales, atendiendo a su conductividad.

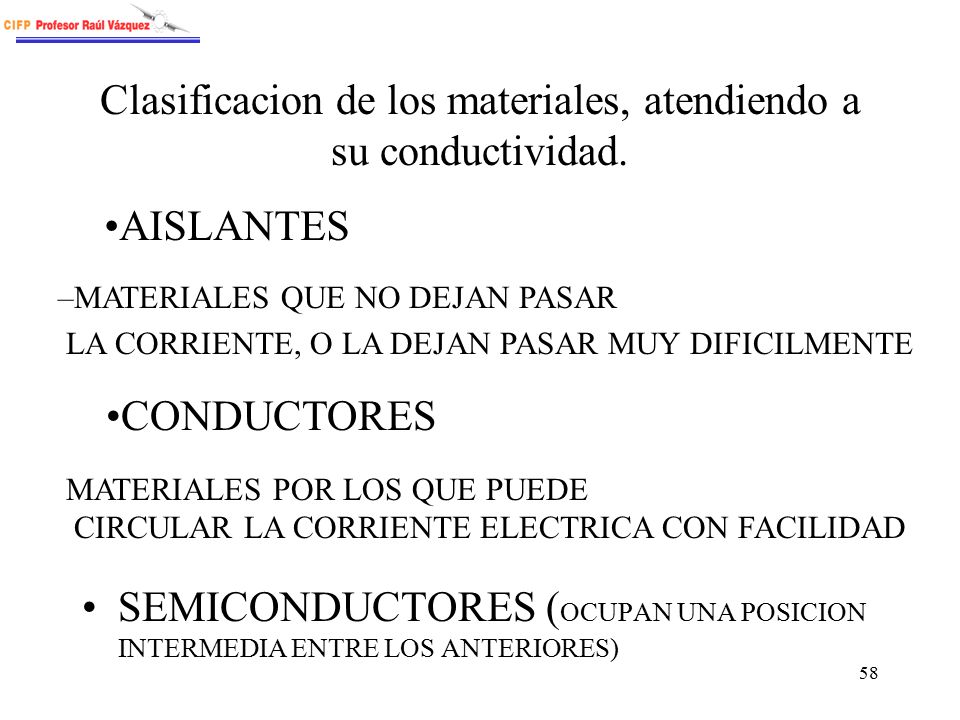

AISLANTES MATERIALES QUE NO DEJAN PASAR LA CORRIENTE, O LA DEJAN PASAR MUY DIFICILMENTE CONDUCTORES MATERIALES POR LOS QUE PUEDE CIRCULAR LA CORRIENTE ELECTRICA CON FACILIDAD SEMICONDUCTORES (OCUPAN UNA POSICION INTERMEDIA ENTRE LOS ANTERIORES)

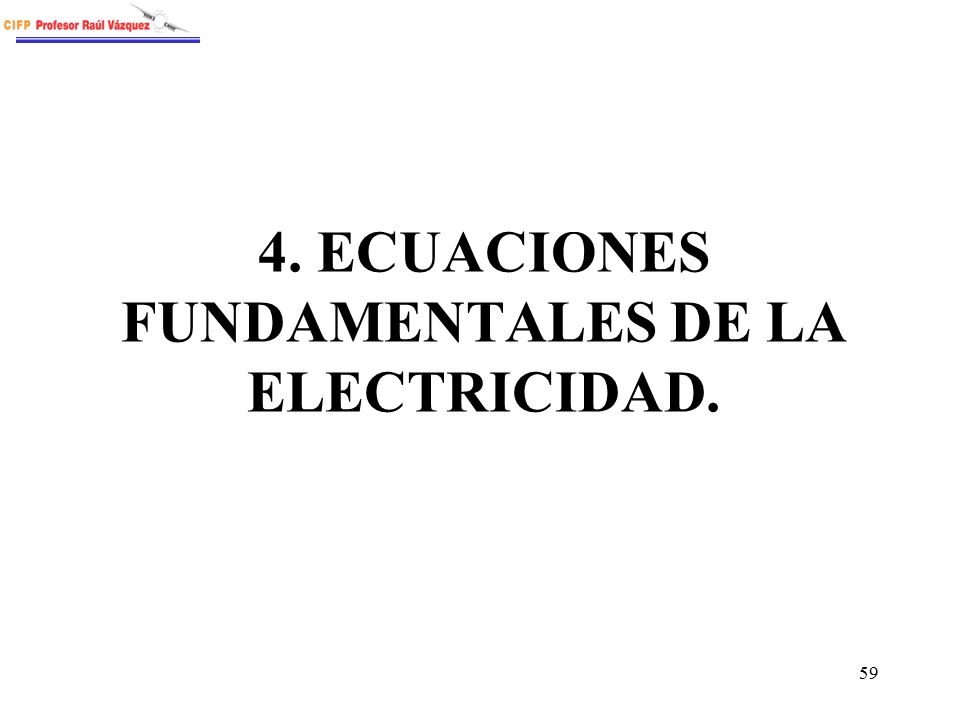

59 4. ECUACIONES FUNDAMENTALES DE LA ELECTRICIDAD.

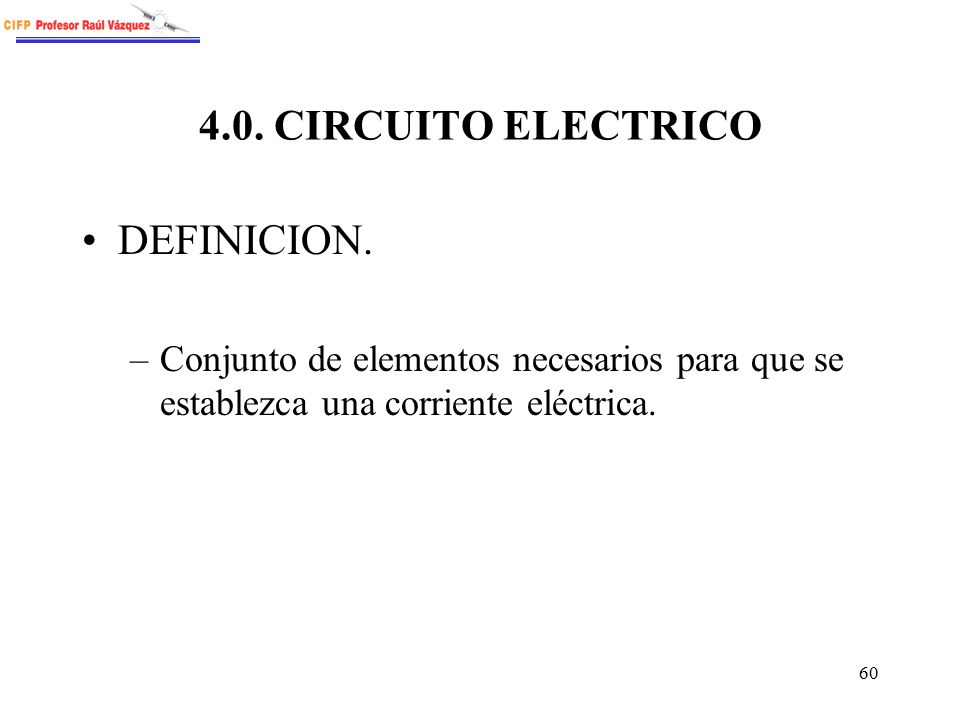

60 4.0. CIRCUITO ELECTRICO DEFINICION.
Conjunto de elementos necesarios para que se establezca una corriente eléctrica.

61 ELEMENTOS QUE CONSTITUYEN EL CIRCUITO ELECTRICO

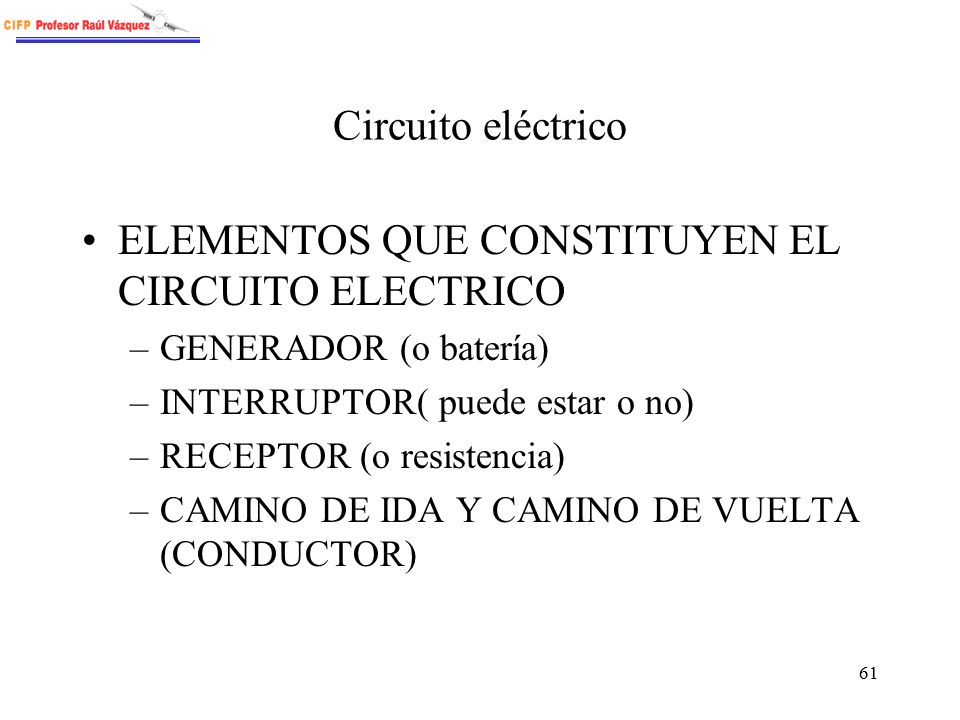

Circuito eléctrico ELEMENTOS QUE CONSTITUYEN EL CIRCUITO ELECTRICO GENERADOR (o batería) INTERRUPTOR( puede estar o no) RECEPTOR (o resistencia) CAMINO DE IDA Y CAMINO DE VUELTA (CONDUCTOR)

62 Circuito eléctrico CONDUCTOR (Camino de ida) INTERRUPTOR CONDUCTOR
(Camino de vuelta)

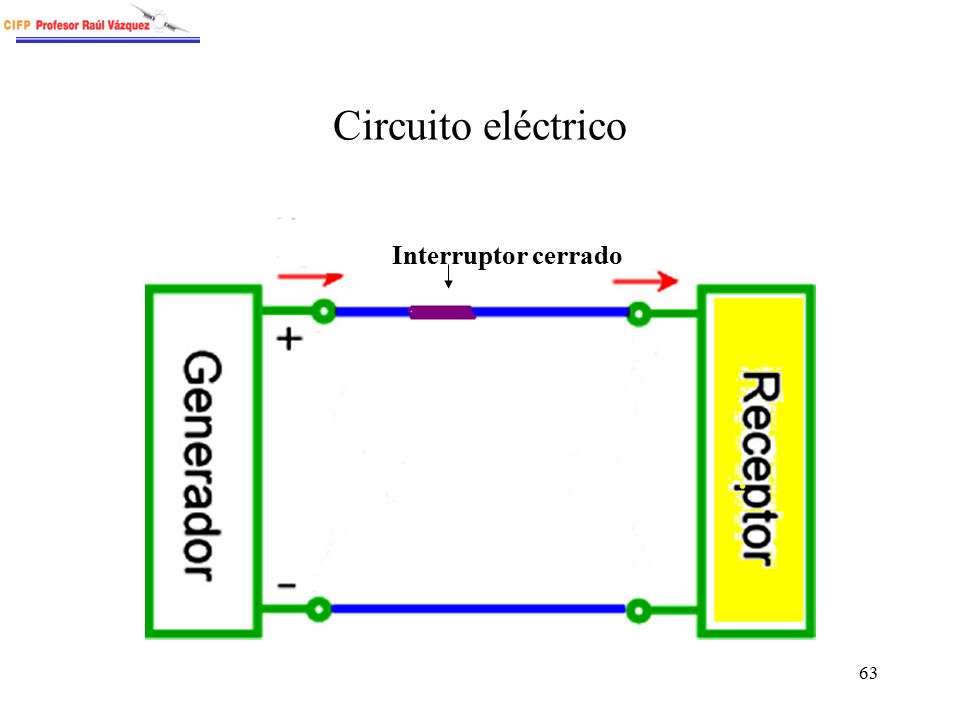

63 Circuito eléctrico Interruptor cerrado

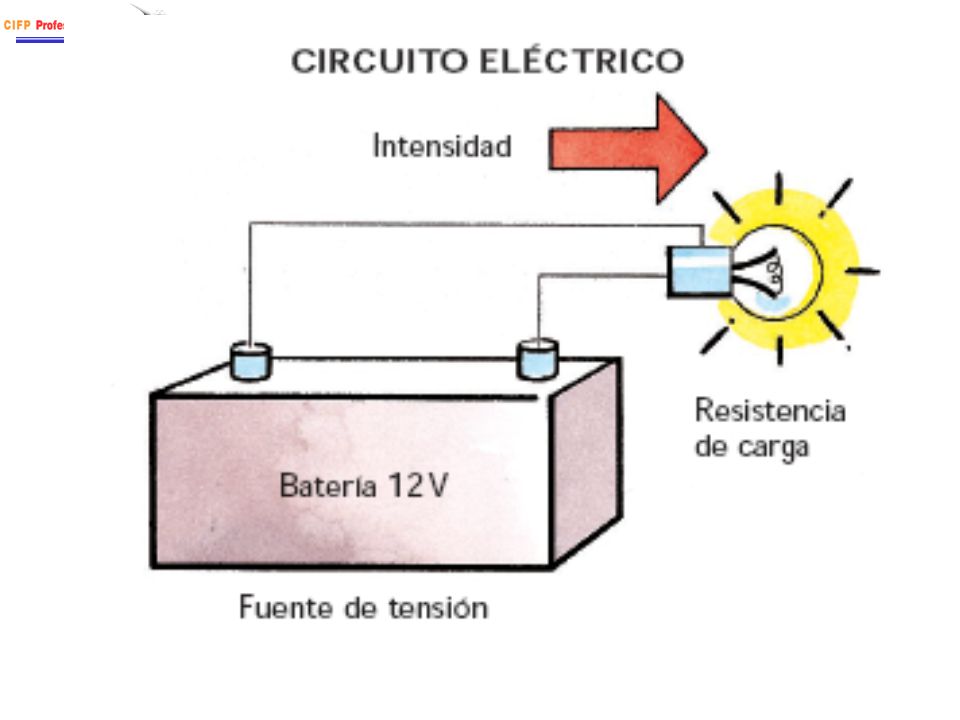

64

65 Circuito eléctrico NOTA En el circuito eléctrico del automóvil:

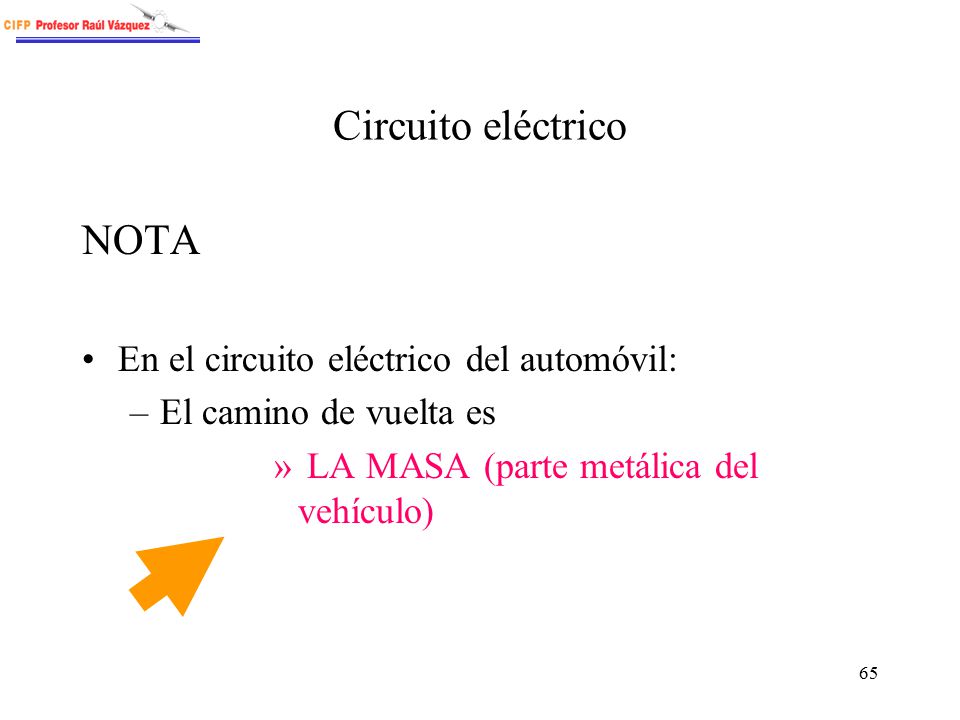

El camino de vuelta es LA MASA (parte metálica del vehículo)

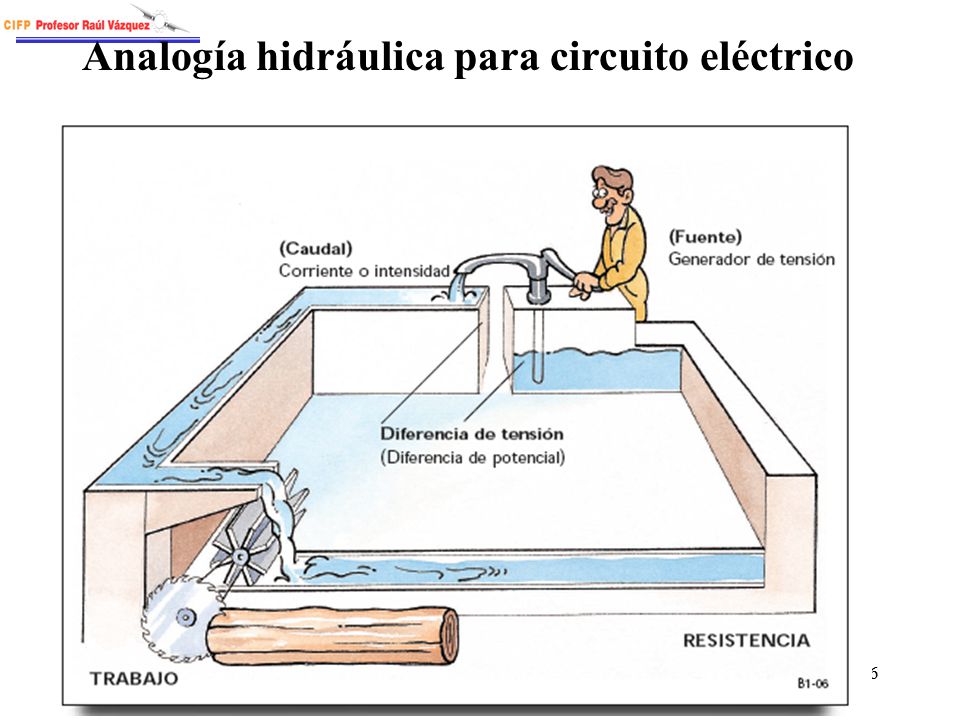

66 Analogía hidráulica para circuito eléctrico

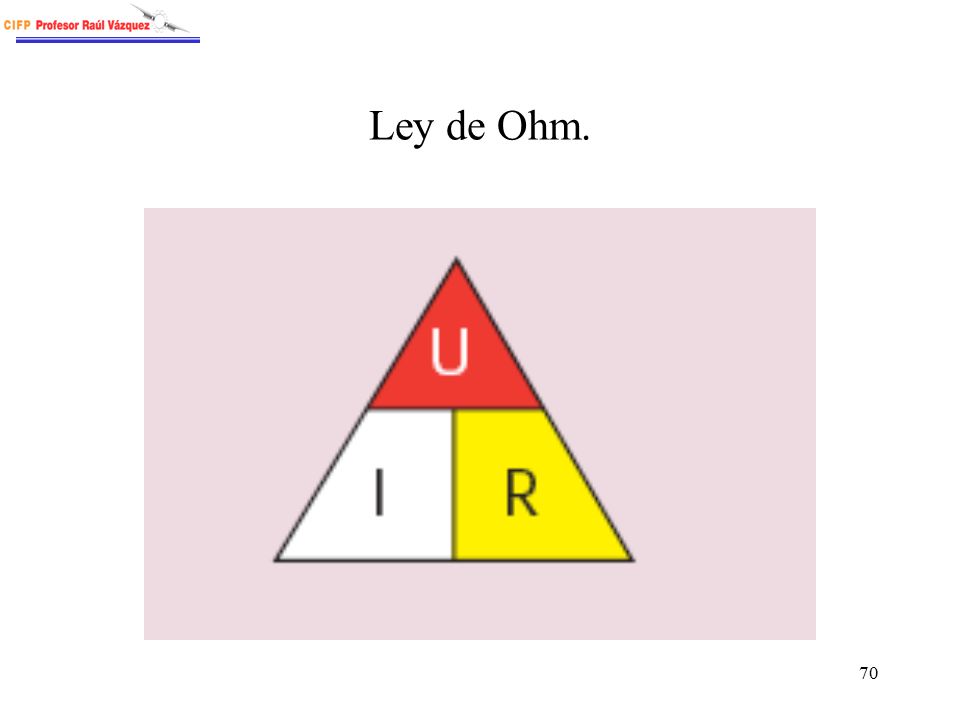

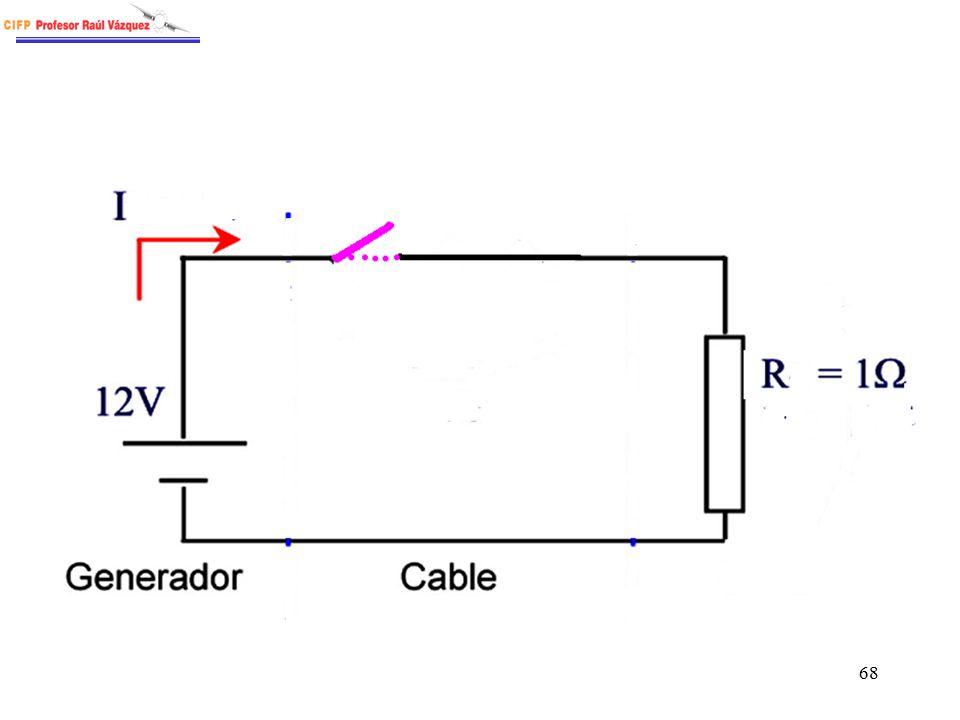

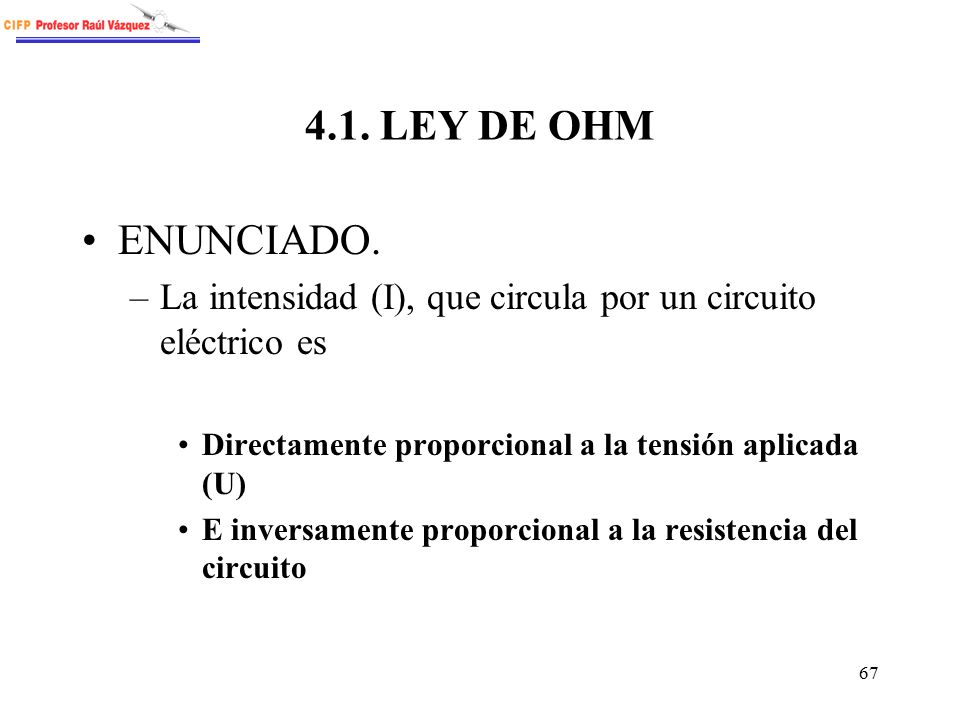

67 4.1. LEY DE OHM ENUNCIADO. La intensidad (I), que circula por un circuito eléctrico es Directamente proporcional a la tensión aplicada (U) E inversamente proporcional a la resistencia del circuito

68

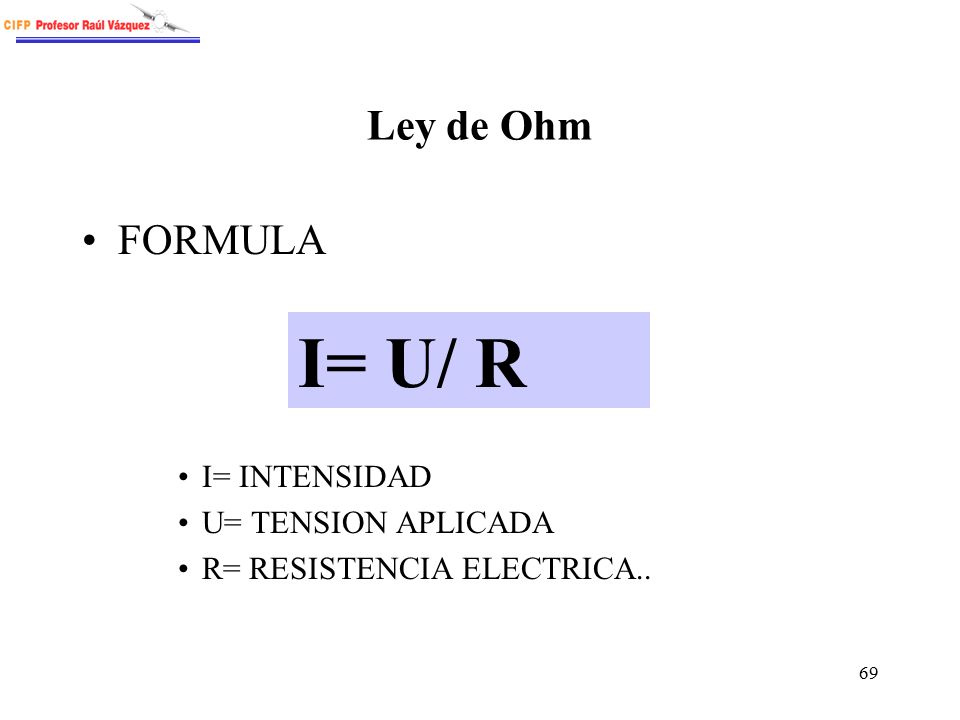

69 I= U/ R Ley de Ohm FORMULA I= INTENSIDAD U= TENSION APLICADA
R= RESISTENCIA ELECTRICA.. I= U/ R

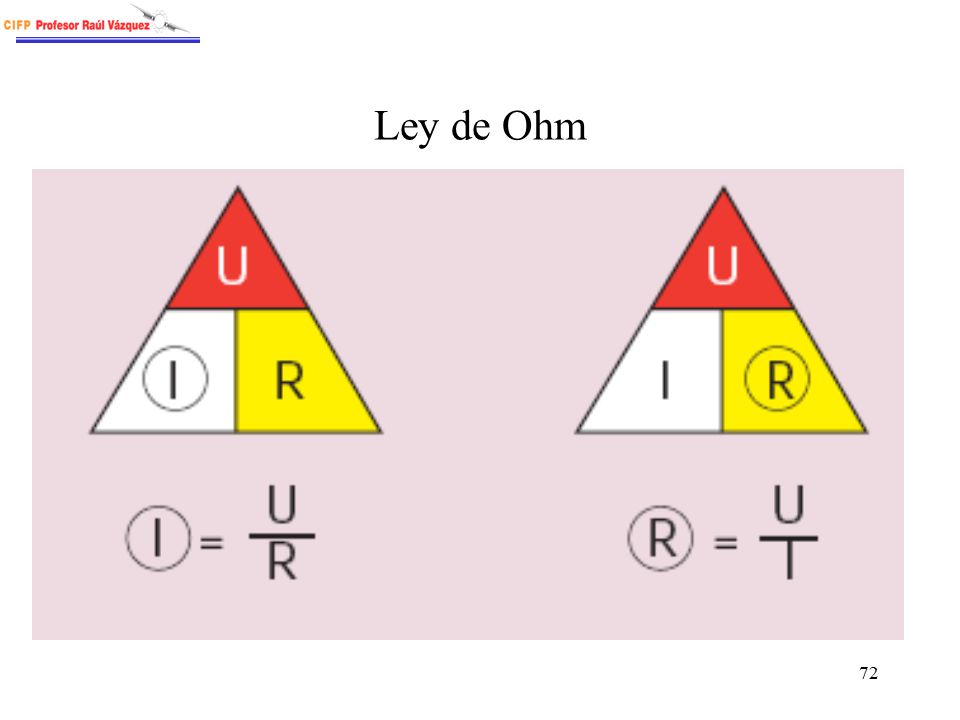

70 Ley de Ohm.

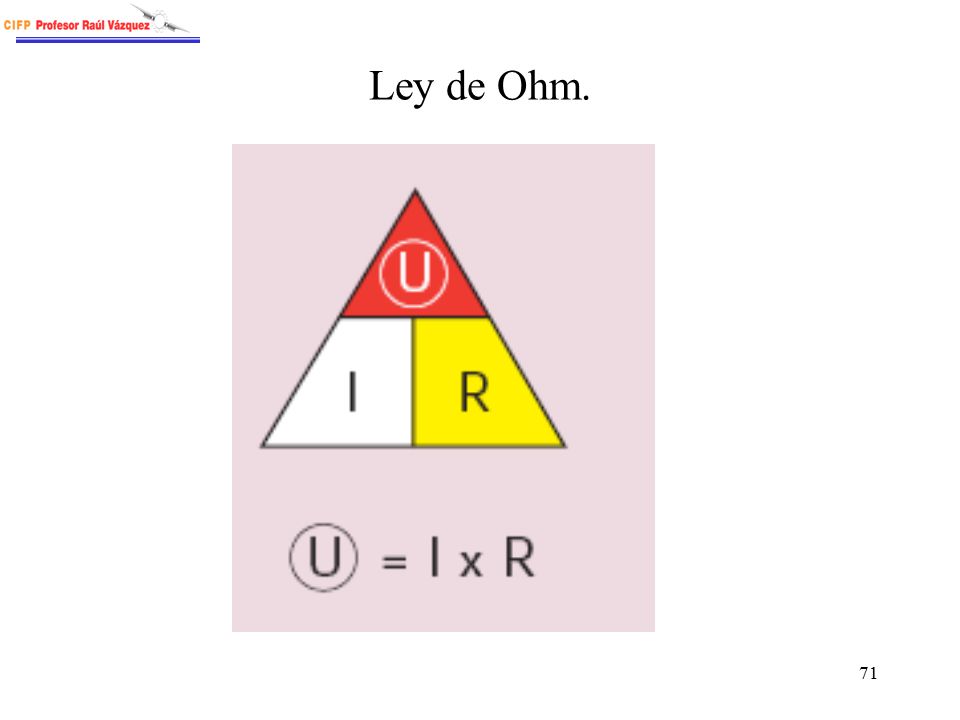

71 Ley de Ohm.

72 Ley de Ohm

73 I= U/ R Ley de Ohm UNIDADES DE MEDIDA

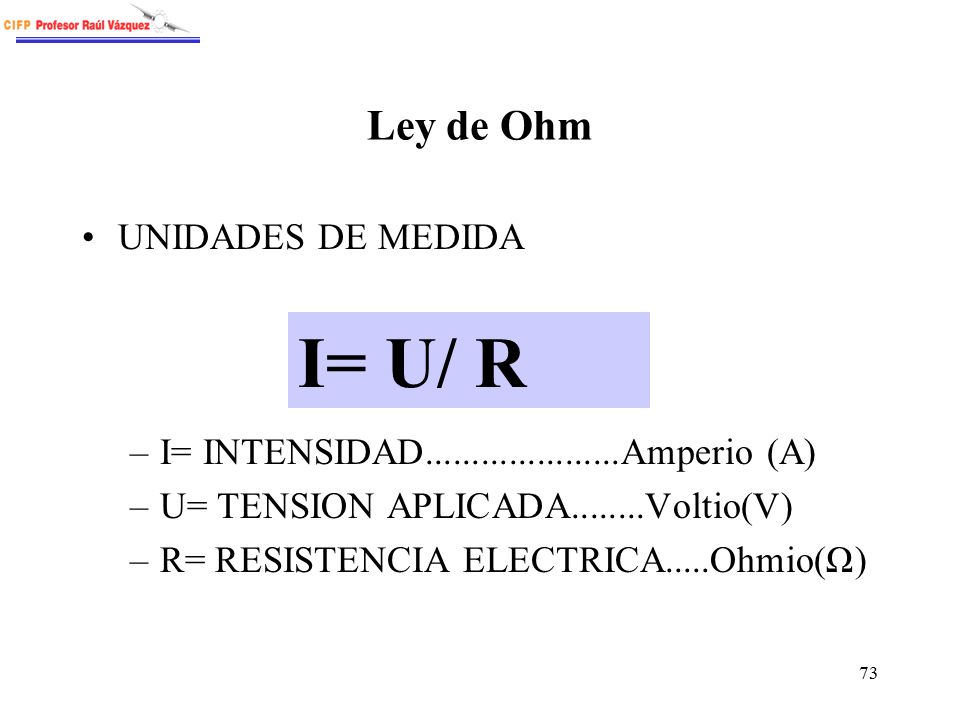

I= INTENSIDAD Amperio (A) U= TENSION APLICADA Voltio(V) R= RESISTENCIA ELECTRICA.....Ohmio(Ω) I= U/ R

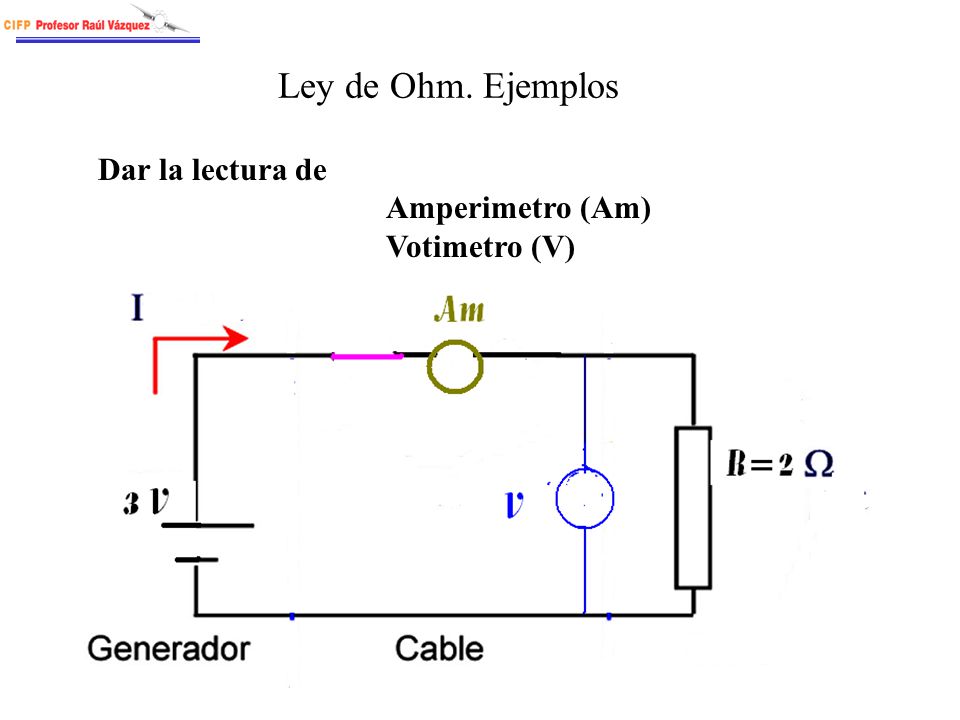

74 Ley de Ohm. Ejemplos Dar la lectura de Amperimetro (Am) Votimetro (V)

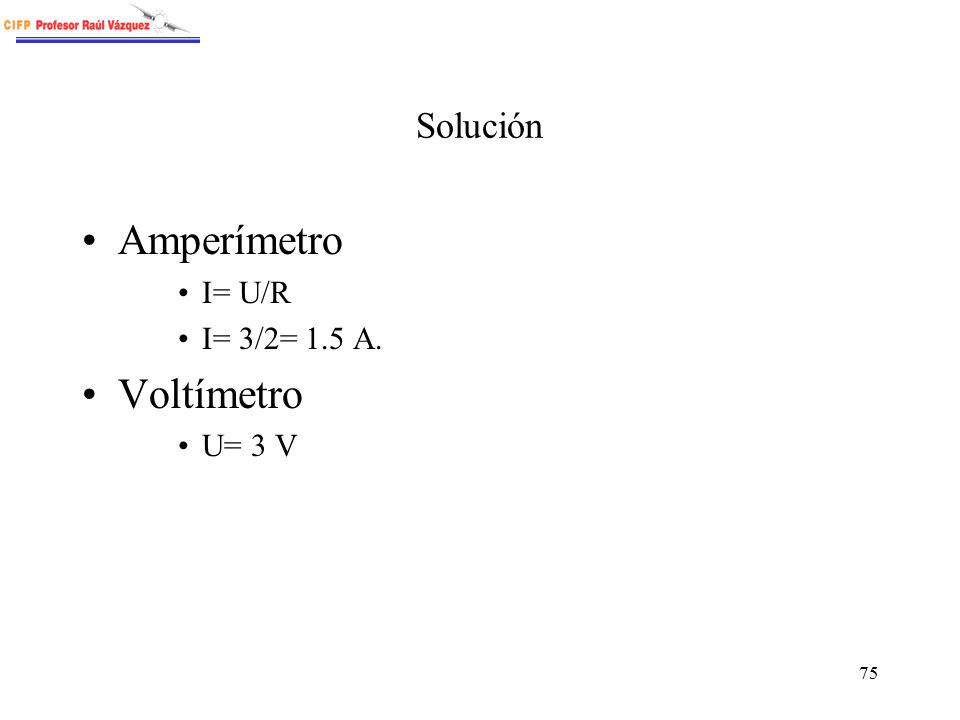

75 Solución Amperímetro I= U/R I= 3/2= 1.5 A. Voltímetro U= 3 V

76 4.2. ENERGIA Y POTENCIA ELECTRICA

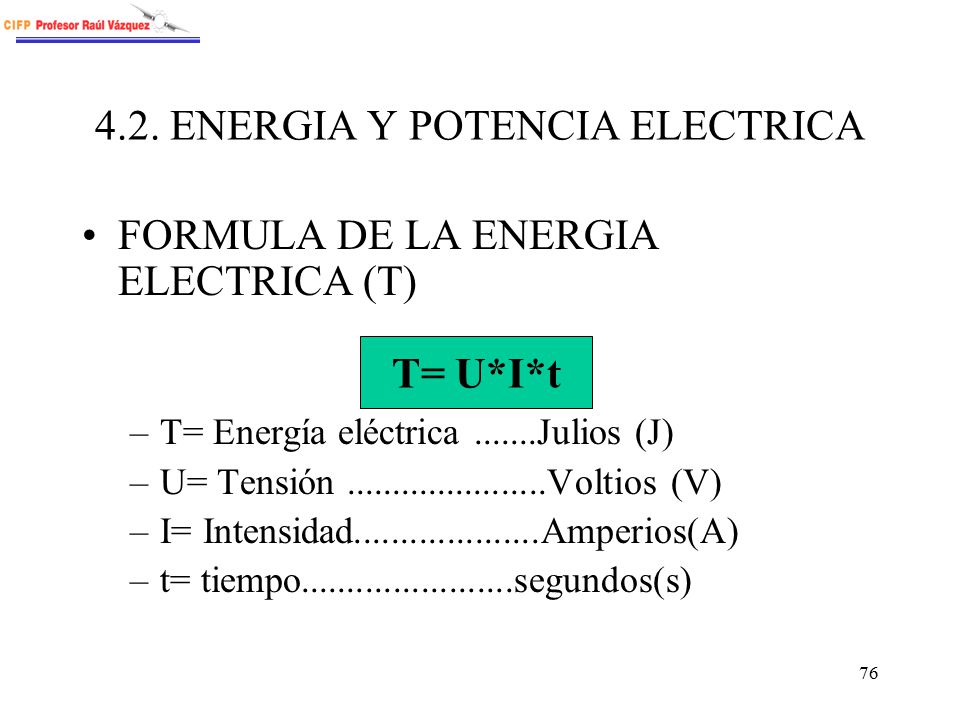

FORMULA DE LA ENERGIA ELECTRICA (T) T= Energía eléctrica Julios (J) U= Tensión Voltios (V) I= Intensidad Amperios(A) t= tiempo segundos(s) T= U*I*t

77 Energía y potencia eléctrica.

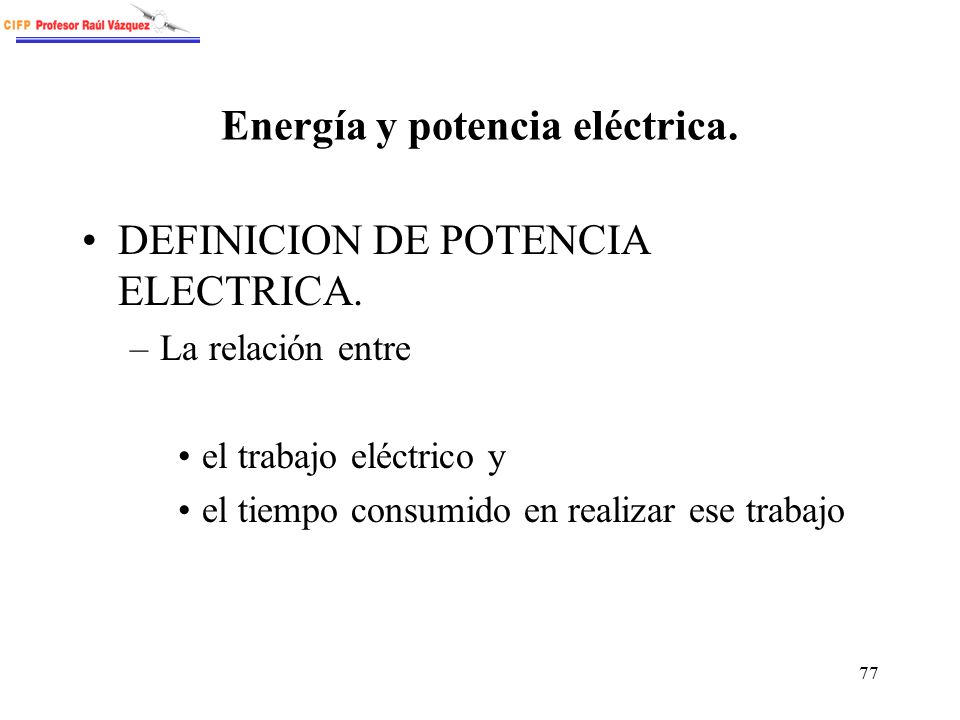

DEFINICION DE POTENCIA ELECTRICA. La relación entre el trabajo eléctrico y el tiempo consumido en realizar ese trabajo

78 Energía y potencia eléctrica.

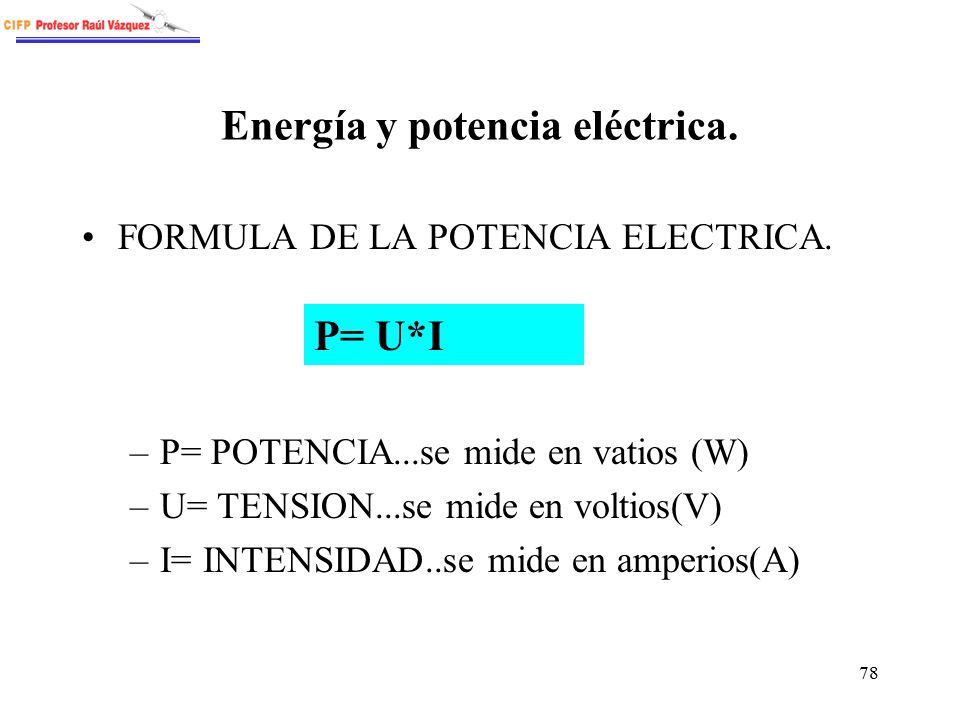

FORMULA DE LA POTENCIA ELECTRICA. P= POTENCIA...se mide en vatios (W) U= TENSION...se mide en voltios(V) I= INTENSIDAD..se mide en amperios(A) P= U*I

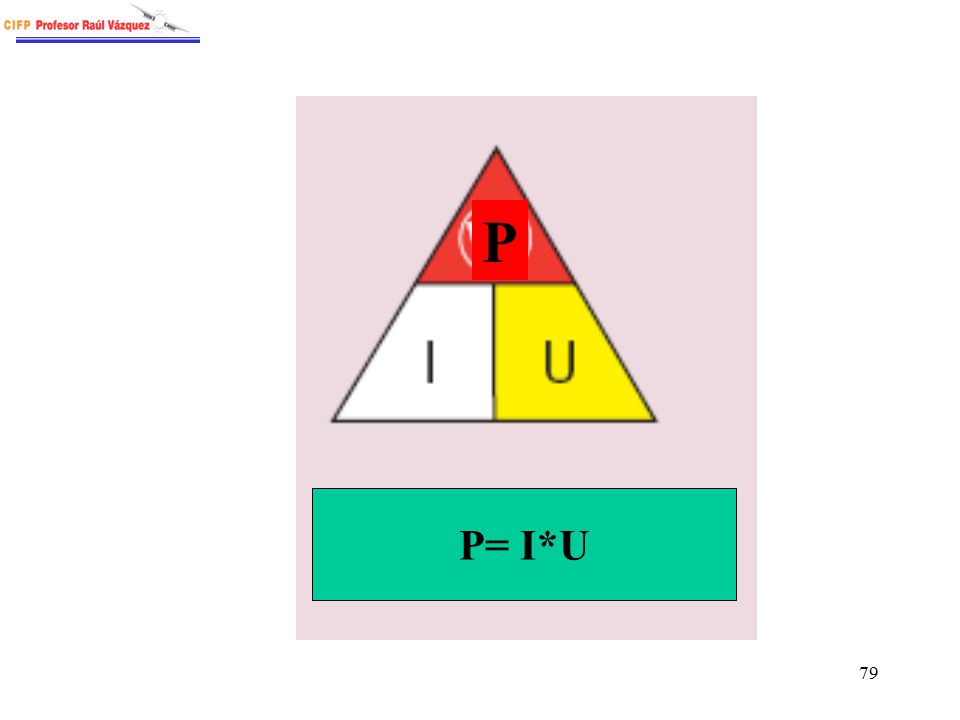

79 P P= I*U P

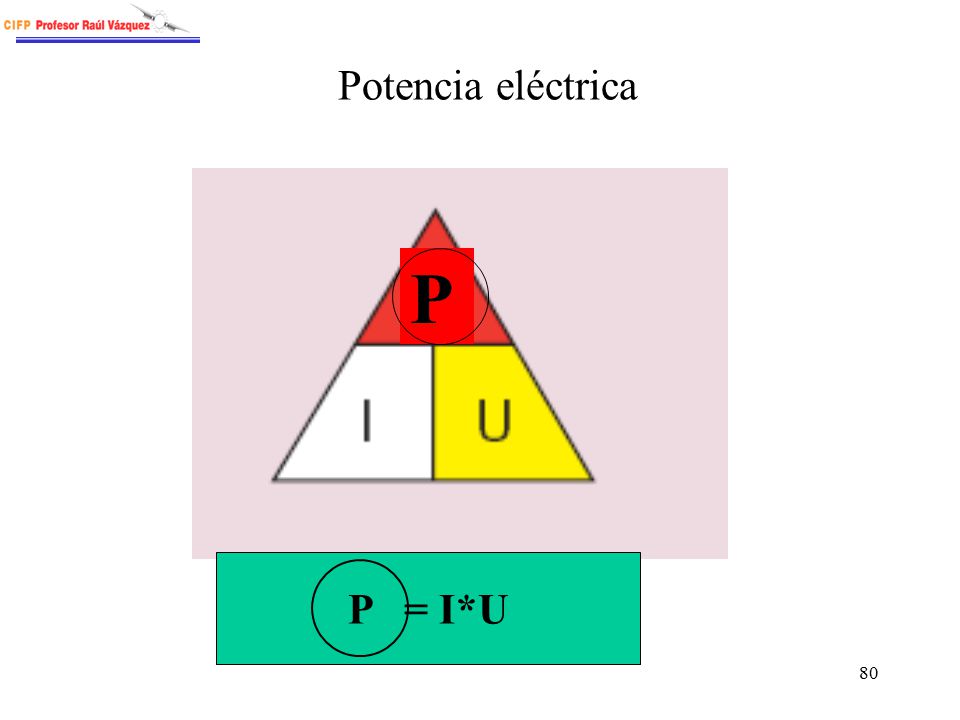

80 Potencia eléctrica P P = I*U

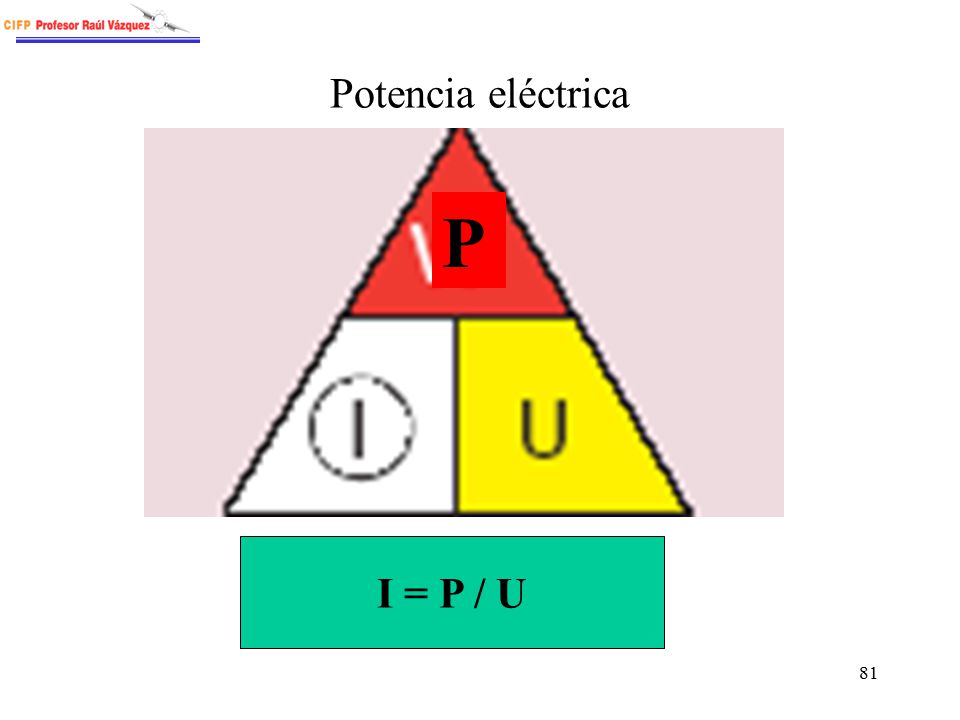

81 Potencia eléctrica P I = P / U

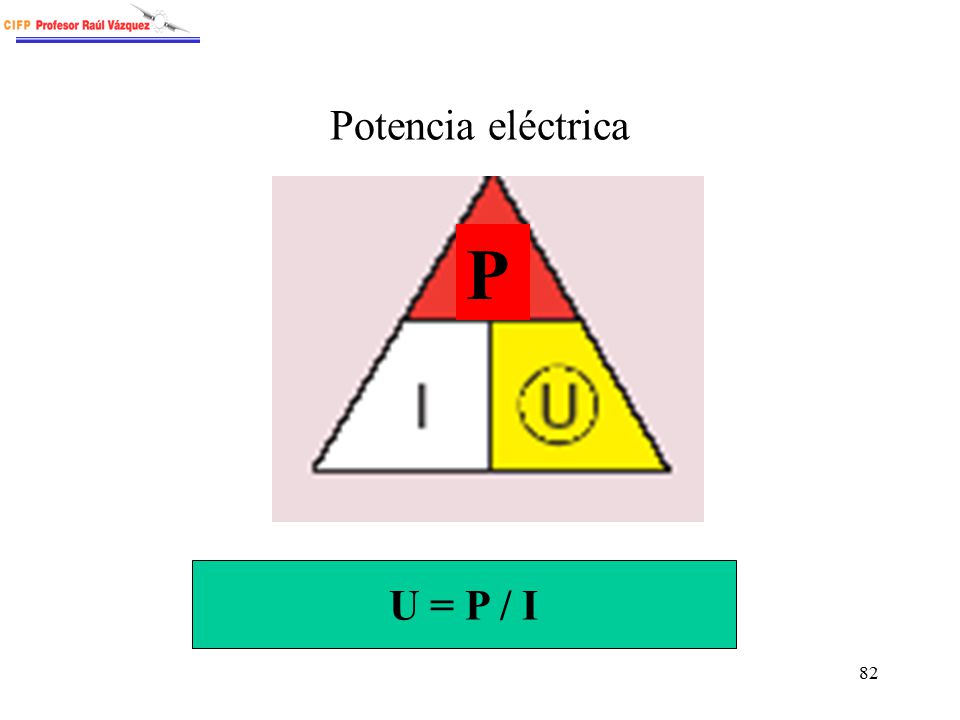

82 Potencia eléctrica P U = P / I

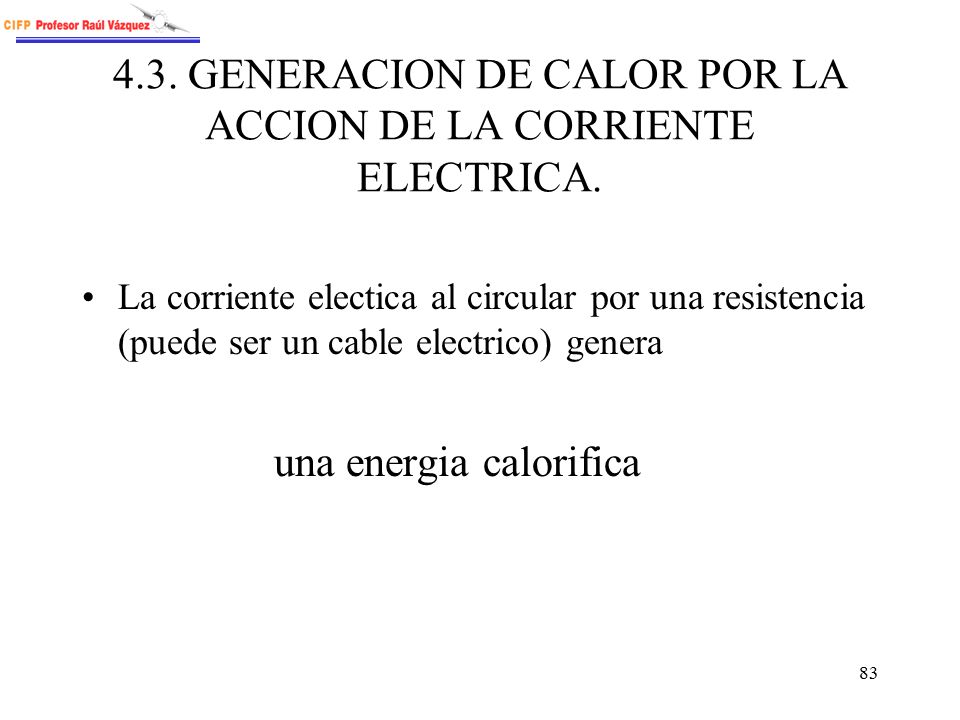

83 4.3. GENERACION DE CALOR POR LA ACCION DE LA CORRIENTE ELECTRICA.
La corriente electica al circular por una resistencia (puede ser un cable electrico) genera una energia calorifica

84 Formula de la generacion de calor por la accion de la corriente electrica.

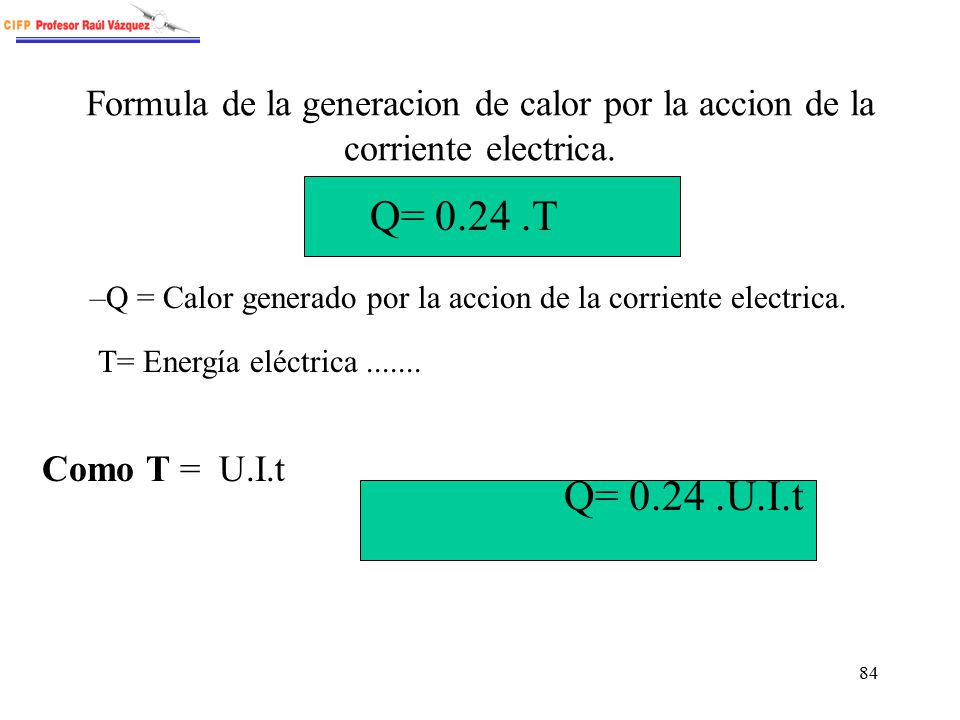

Q= T Q = Calor generado por la accion de la corriente electrica. T= Energía eléctrica Como T = U.I.t Q= U.I.t

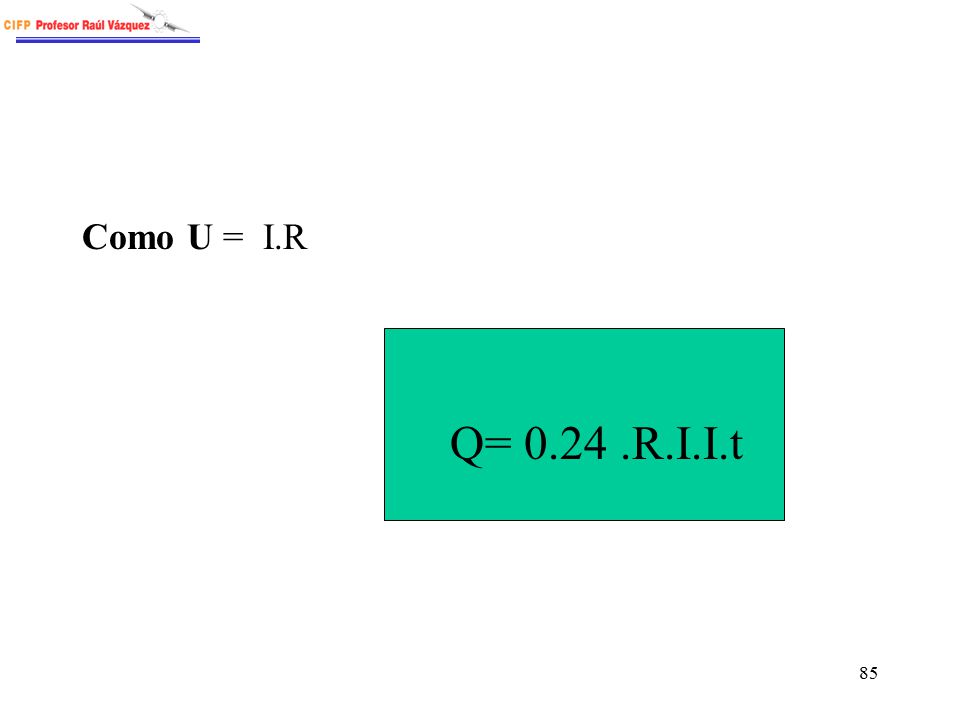

85 Como U = I.R Q= R.I.I.t

86 T= Energía eléctrica .......Julios (J)

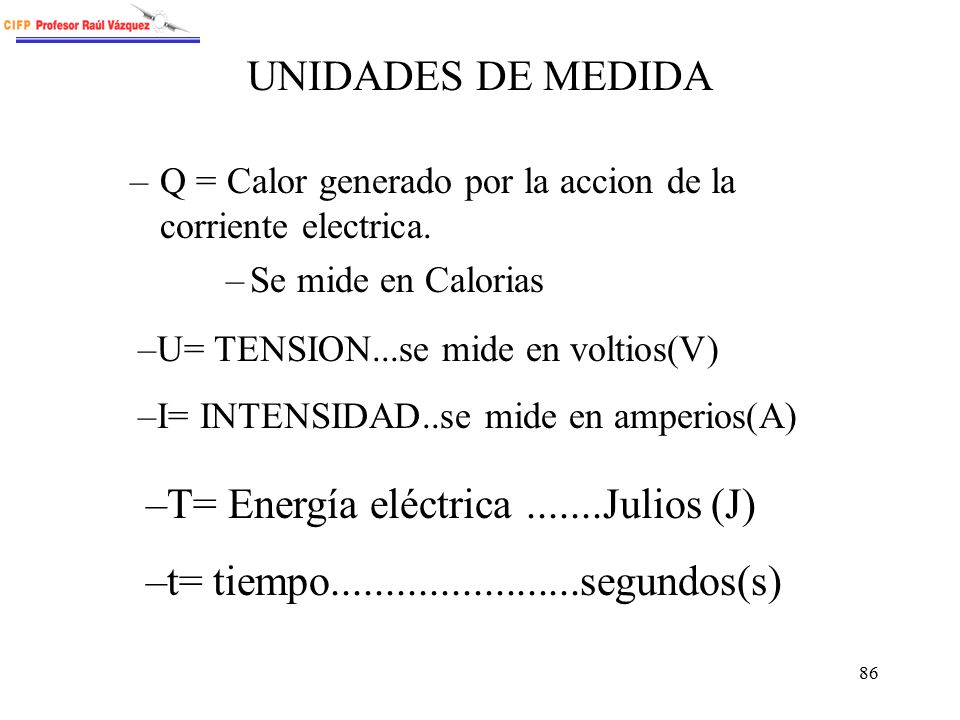

UNIDADES DE MEDIDA Q = Calor generado por la accion de la corriente electrica. Se mide en Calorias U= TENSION...se mide en voltios(V) I= INTENSIDAD..se mide en amperios(A) T= Energía eléctrica Julios (J) t= tiempo segundos(s)

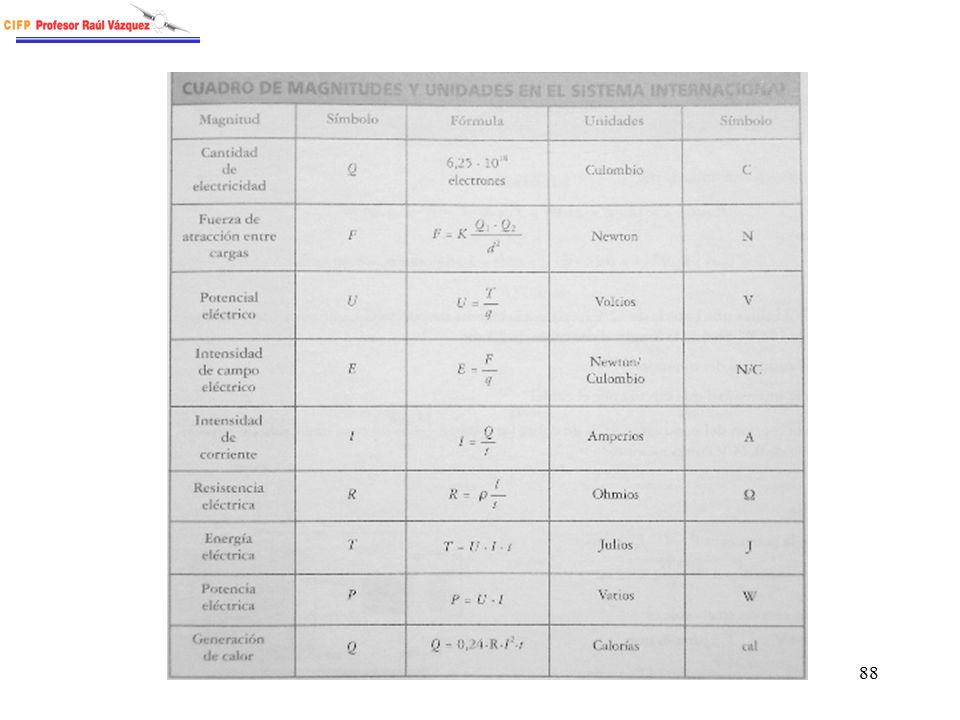

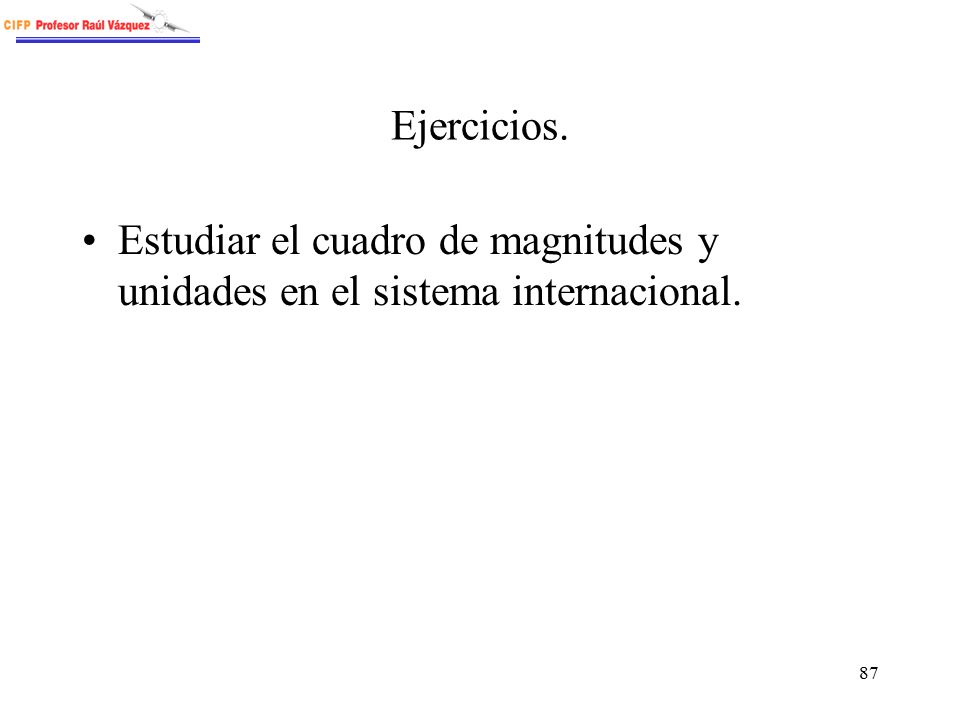

87 Ejercicios. Estudiar el cuadro de magnitudes y unidades en el sistema internacional.

88
