1 Taller de Sistemas de Programas http://www.ldc.usb.ve/~gescuela/ci3715.html Clase 2 Dpto. de Computación y T.I.

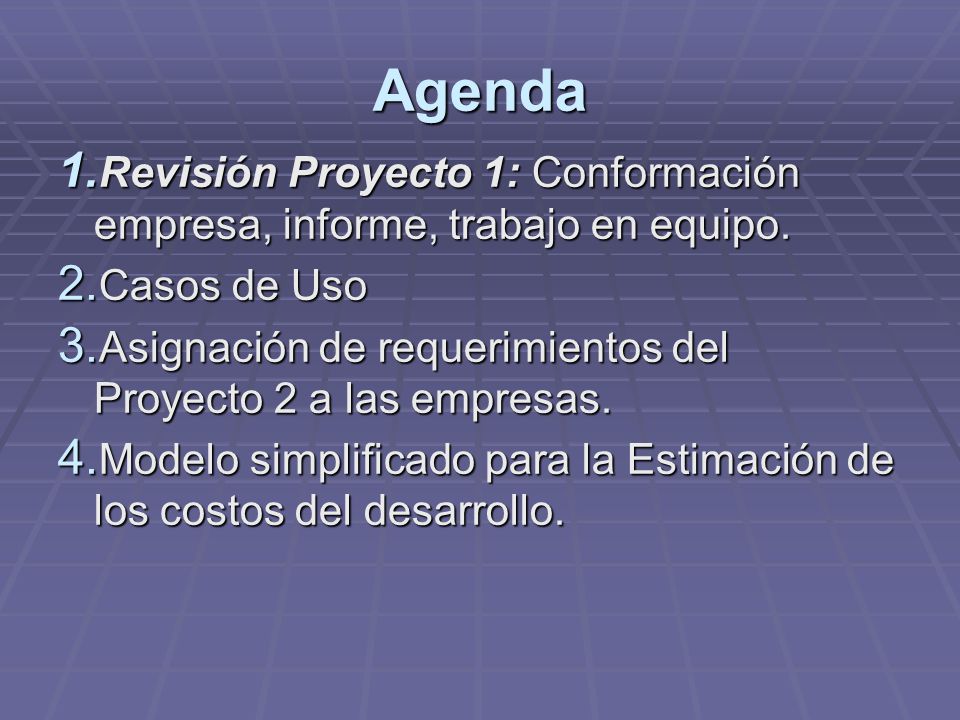

2 Agenda 1. Revisión Proyecto 1: Conformación empresa, informe, trabajo en equipo. 2. Casos de Uso 3. Asignación de requerimientos del Proyecto 2 a las empresas. 4. Modelo simplificado para la Estimación de los costos del desarrollo.

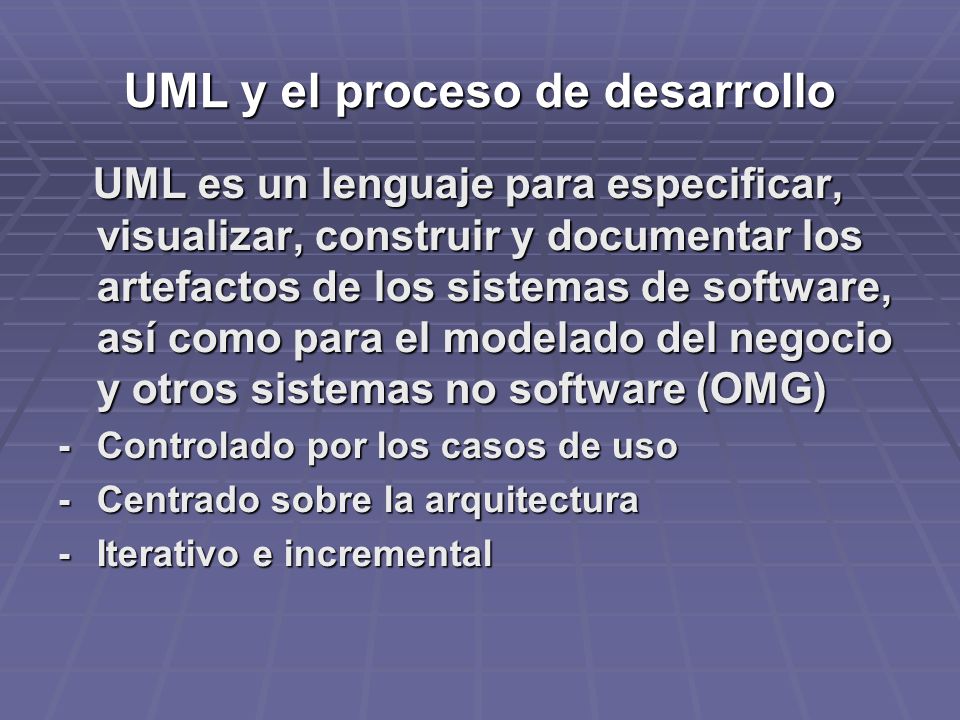

3 UML y el proceso de desarrollo UML es un lenguaje para especificar, visualizar, construir y documentar los artefactos de los sistemas de software, así como para el modelado del negocio y otros sistemas no software (OMG) UML es un lenguaje para especificar, visualizar, construir y documentar los artefactos de los sistemas de software, así como para el modelado del negocio y otros sistemas no software (OMG) -Controlado por los casos de uso -Centrado sobre la arquitectura -Iterativo e incremental

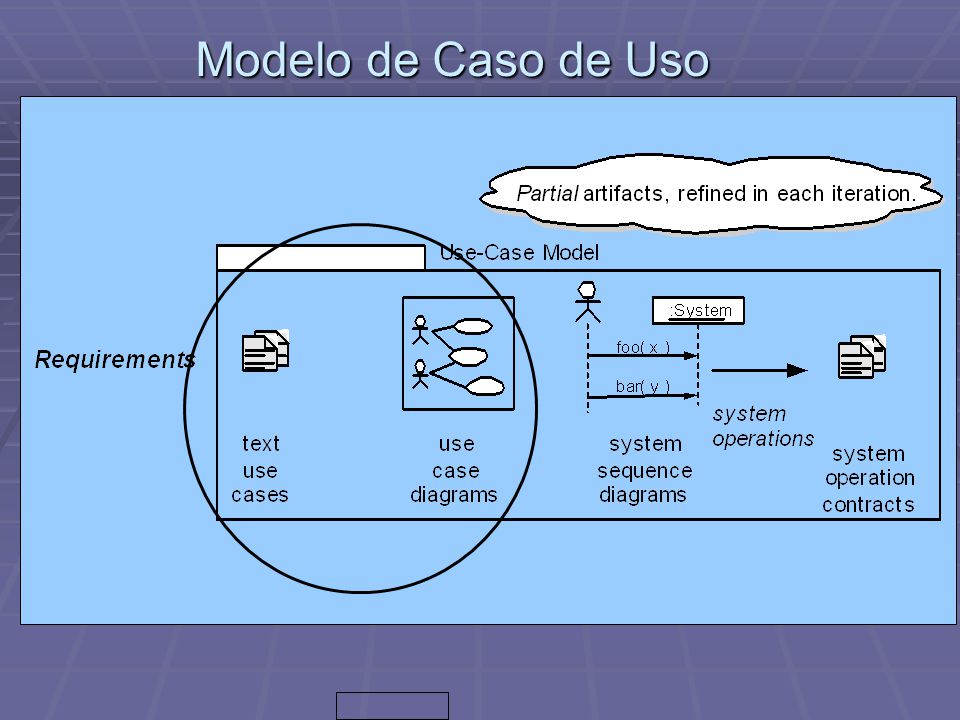

4 Modelo de Caso de Uso

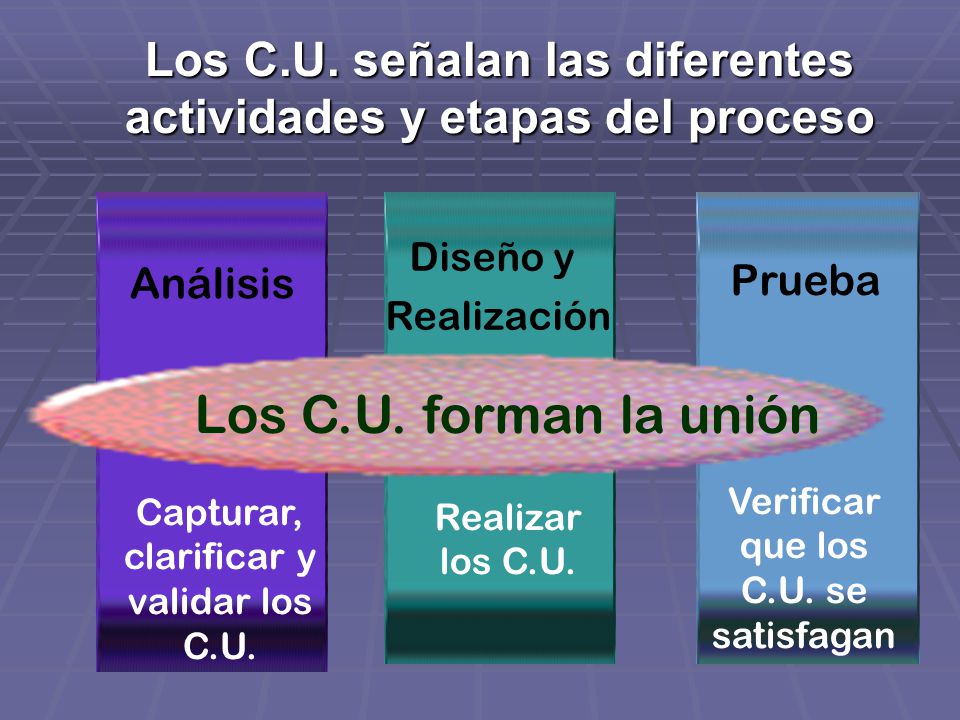

5 Análisis Diseño y Realización Prueba Capturar, clarificar y validar los C.U. Realizar los C.U. Verificar que los C.U. se satisfagan Los C.U. señalan las diferentes actividades y etapas del proceso Los C.U. forman la unión

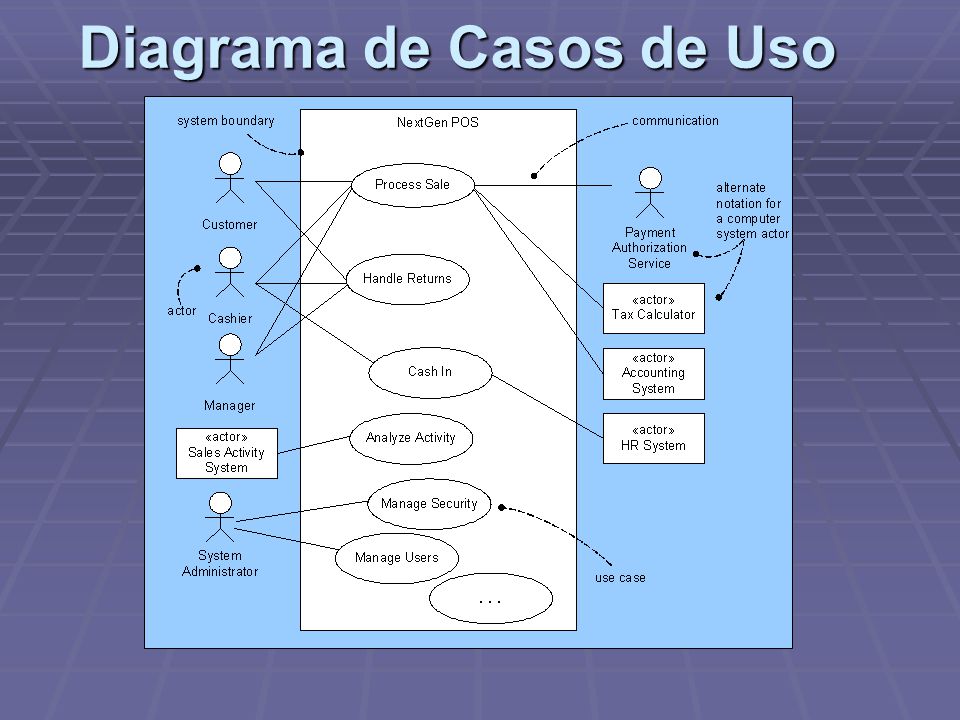

6 Diagrama de Casos de Uso

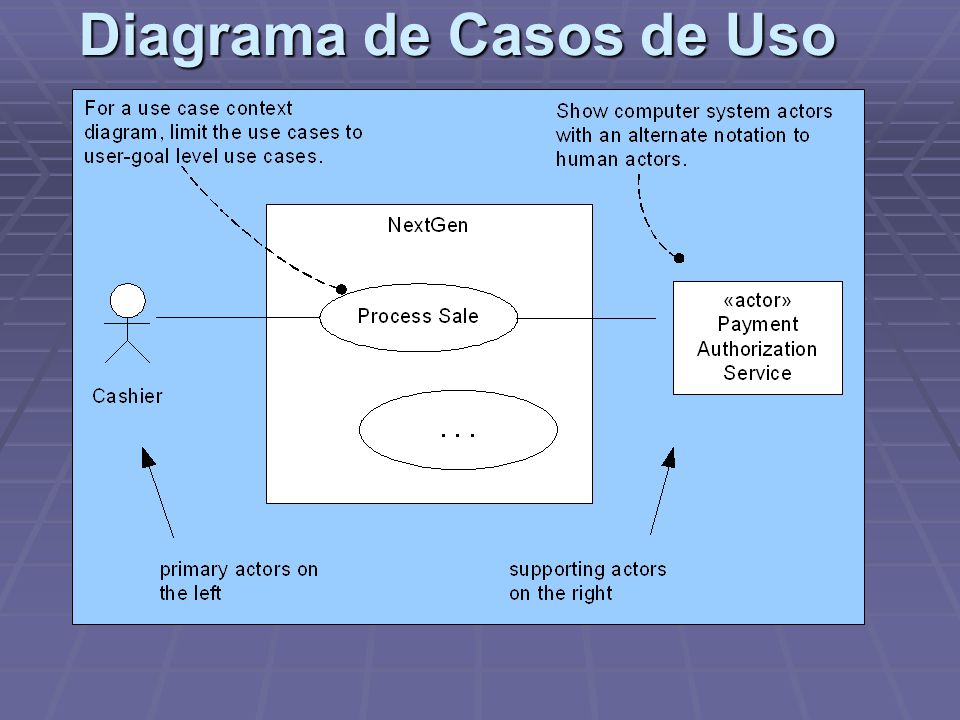

7

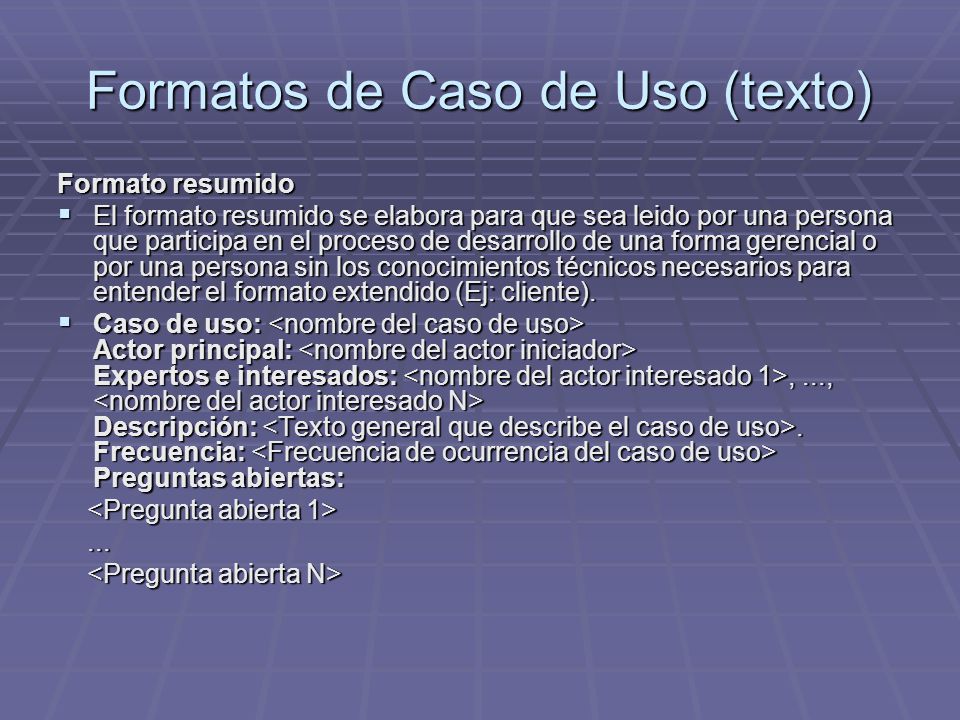

8 Formatos de Caso de Uso (texto) Formato resumido  El formato resumido se elabora para que sea leido por una persona que participa en el proceso de desarrollo de una forma gerencial o por una persona sin los conocimientos técnicos necesarios para entender el formato extendido (Ej: cliente).  Caso de uso: Actor principal: Expertos e interesados:,..., Descripción:. Frecuencia: Preguntas abiertas:......

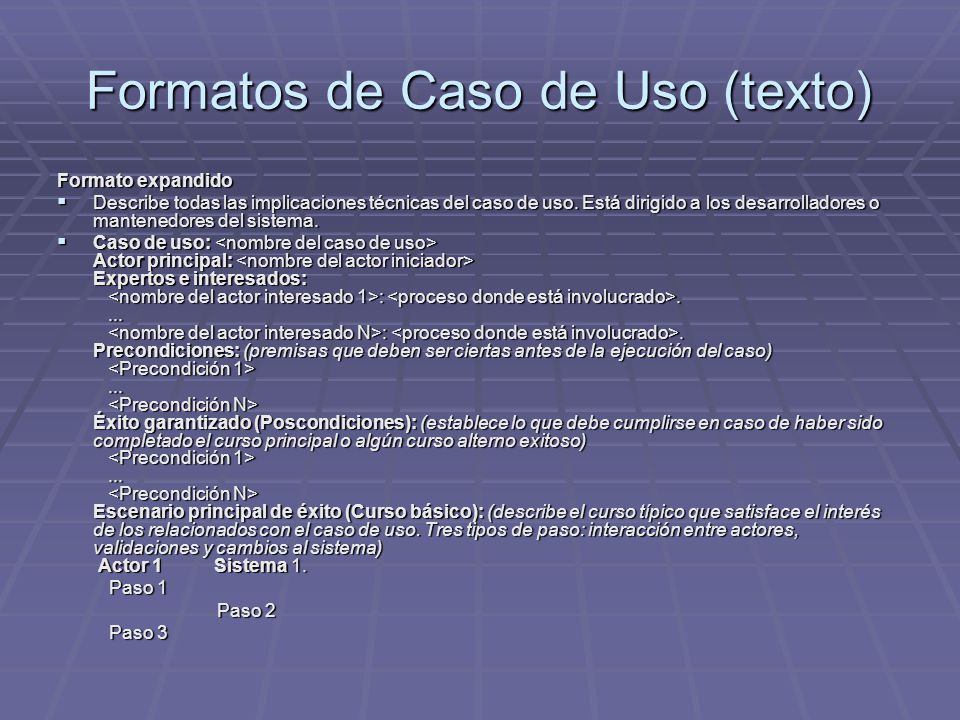

9 Formatos de Caso de Uso (texto) Formato expandido  Describe todas las implicaciones técnicas del caso de uso. Está dirigido a los desarrolladores o mantenedores del sistema.  Caso de uso: Actor principal: Expertos e interesados: :.... :. Precondiciones: (premisas que deben ser ciertas antes de la ejecución del caso)... Éxito garantizado (Poscondiciones): (establece lo que debe cumplirse en caso de haber sido completado el curso principal o algún curso alterno exitoso)... Escenario principal de éxito (Curso básico): (describe el curso típico que satisface el interés de los relacionados con el caso de uso. Tres tipos de paso: interacción entre actores, validaciones y cambios al sistema) Actor 1 Sistema 1. Paso 1 Paso 1 Paso 2 Paso 2 Paso 3 Paso 3

10 Formatos de Caso de Uso (texto) Extensiones (Cursos alternos): (indican otros escenarios tanto de éxito como de falla) 3a) : 1. Paso 1 2. Paso 2 3b) : 1. Paso 1 2. Paso 2 Requerimientos especiales: (requerimientos no funcionales relacionados con el caso de uso)... Tecnología y lista de variaciones de datos: (detalles técnicos que deben ser considerados)... Frecuencia: Frecuencia: Preguntas abiertas:... Referencias cruzadas:,..., Referencias cruzadas:,...,

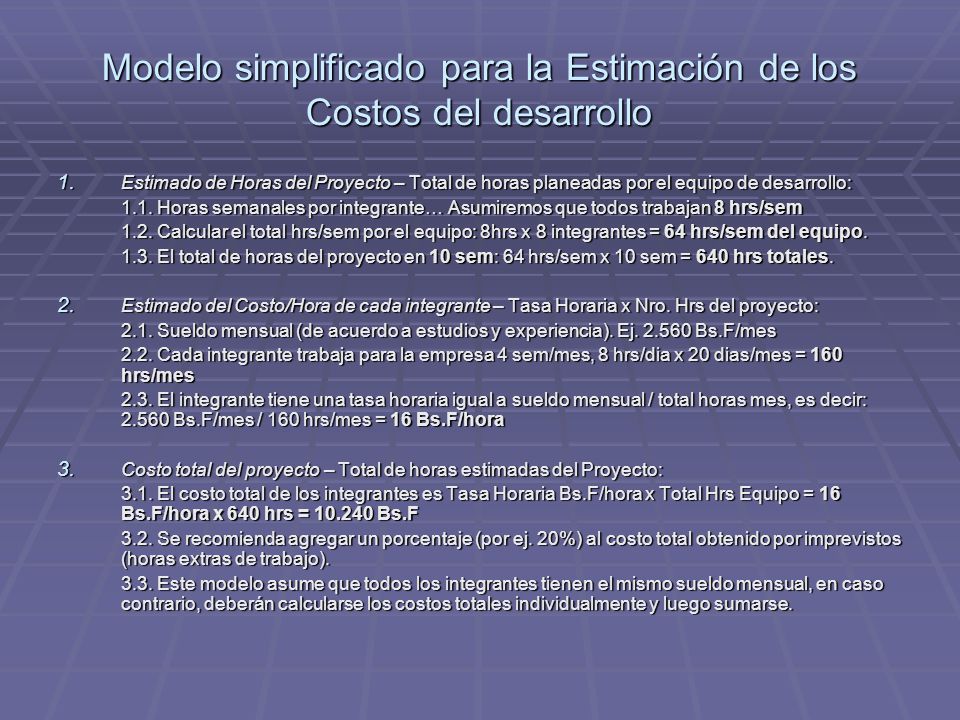

11 Modelo simplificado para la Estimación de los Costos del desarrollo 1. Estimado de Horas del Proyecto – Total de horas planeadas por el equipo de desarrollo: 1.1. Horas semanales por integrante… Asumiremos que todos trabajan 8 hrs/sem 1.2. Calcular el total hrs/sem por el equipo: 8hrs x 8 integrantes = 64 hrs/sem del equipo. 1.3. El total de horas del proyecto en 10 sem: 64 hrs/sem x 10 sem = 640 hrs totales. 2. Estimado del Costo/Hora de cada integrante – Tasa Horaria x Nro. Hrs del proyecto: 2.1. Sueldo mensual (de acuerdo a estudios y experiencia). Ej. 2.560 Bs.F/mes 2.2. Cada integrante trabaja para la empresa 4 sem/mes, 8 hrs/dia x 20 dias/mes = 160 hrs/mes 2.3. El integrante tiene una tasa horaria igual a sueldo mensual / total horas mes, es decir: 2.560 Bs.F/mes / 160 hrs/mes = 16 Bs.F/hora 3. Costo total del proyecto – Total de horas estimadas del Proyecto: 3.1. El costo total de los integrantes es Tasa Horaria Bs.F/hora x Total Hrs Equipo = 16 Bs.F/hora x 640 hrs = 10.240 Bs.F 3.2. Se recomienda agregar un porcentaje (por ej. 20%) al costo total obtenido por imprevistos (horas extras de trabajo). 3.3. Este modelo asume que todos los integrantes tienen el mismo sueldo mensual, en caso contrario, deberán calcularse los costos totales individualmente y luego sumarse.
