Osciladores de rubidio

Presentación del tema: "Osciladores de rubidio"— Transcripción de la presentación:

1 Osciladores de rubidio
J. Mauricio López R. Centro Nacional de Metrología CENAM

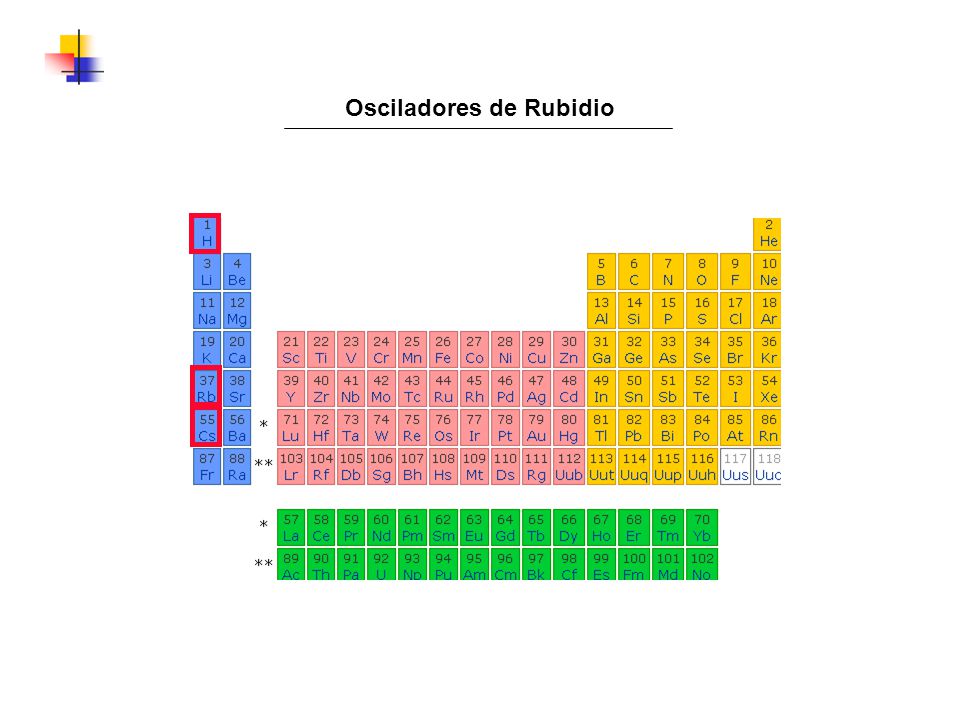

2 Osciladores de Rubidio Trampa de iones de estroncio del NRC
Relojes Ópticos Trampa de iones de estroncio del NRC

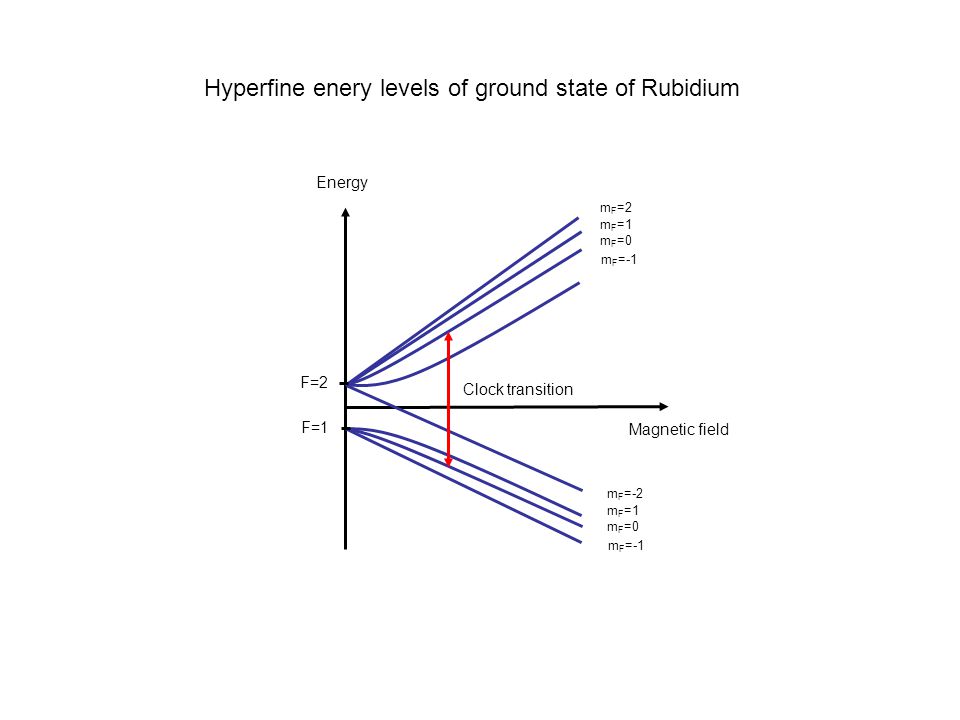

3 Hyperfine enery levels of ground state of Rubidium
Energy mF=2 mF=1 mF=0 mF=-1 F=2 Clock transition F=1 Magnetic field mF=-2 mF=1 mF=0 mF=-1

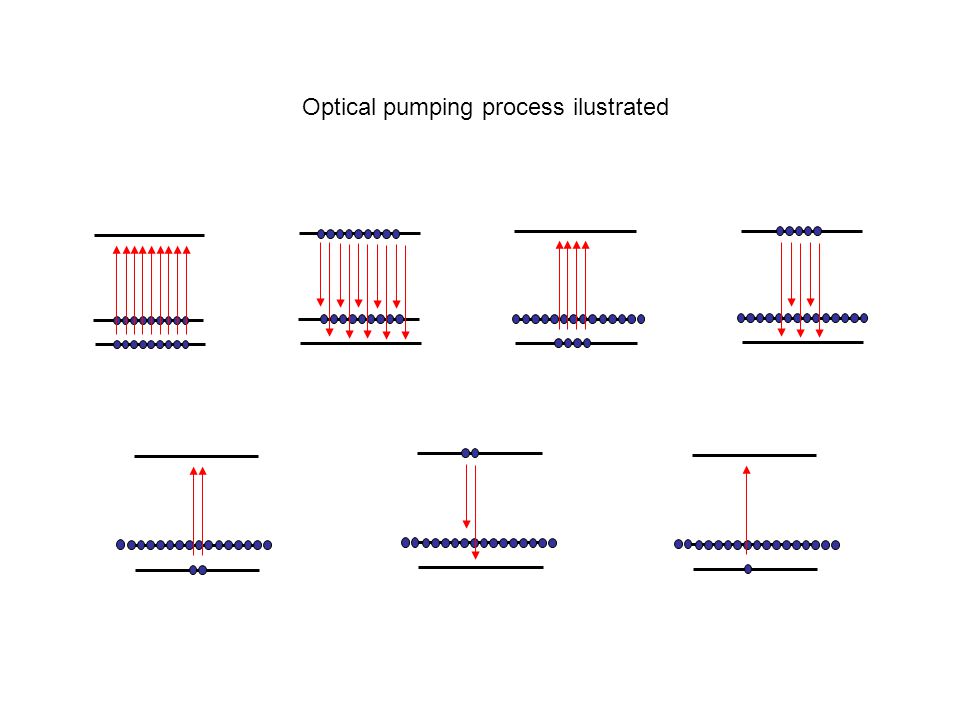

4 Optical pumping process ilustrated

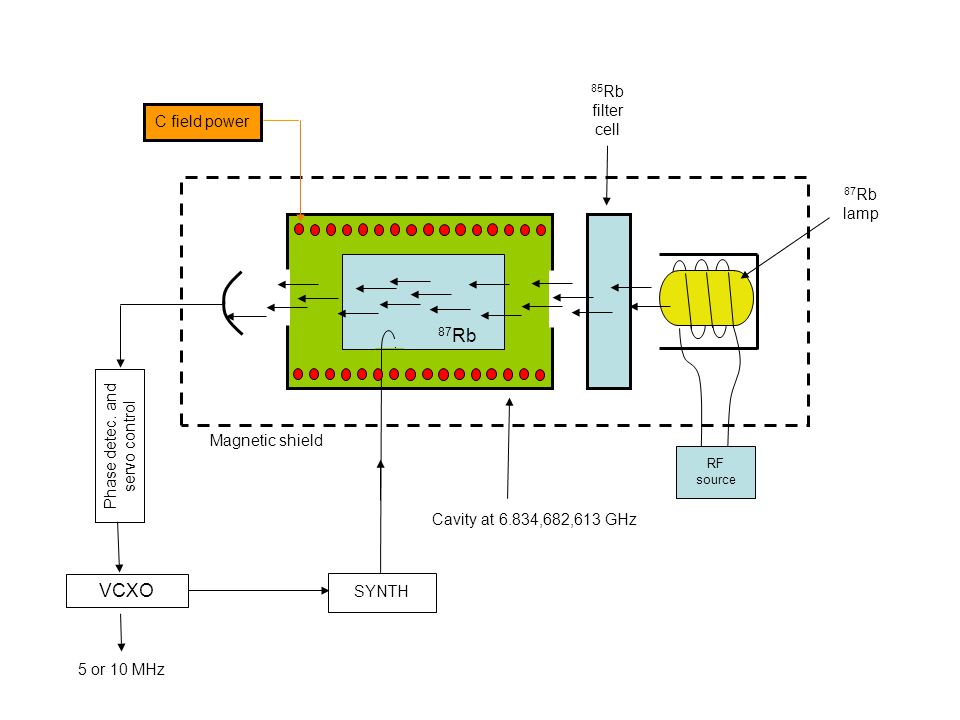

5 Phase detec. and servo control
87Rb RF source 85Rb filter cell Magnetic shield 87Rb lamp Cavity at 6.834,682,613 GHz SYNTH VCXO 5 or 10 MHz Phase detec. and servo control C field power

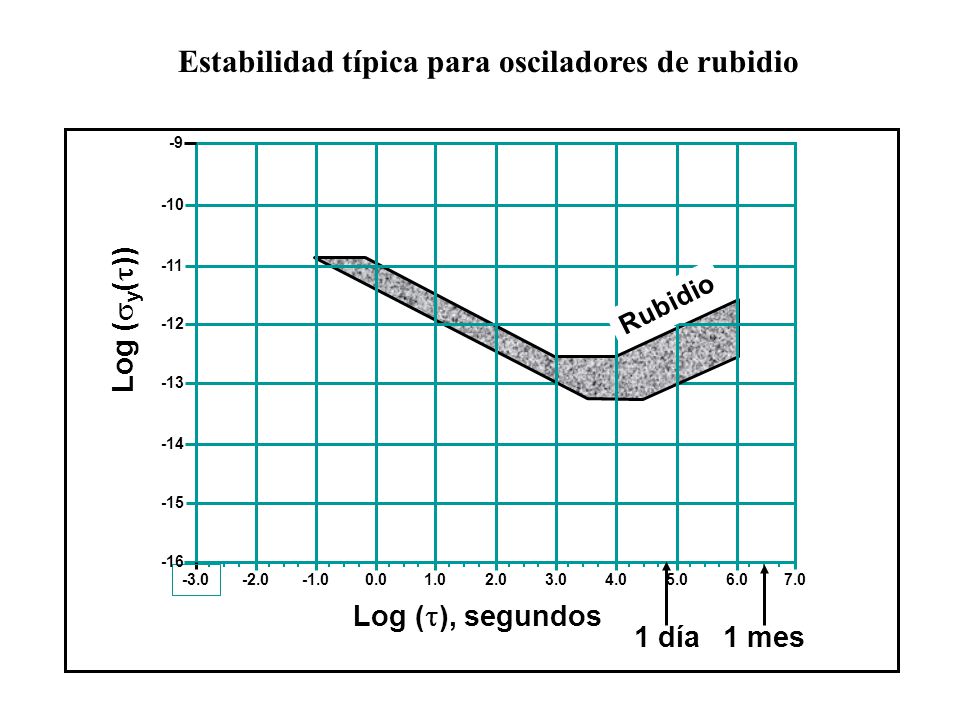

6 Estabilidad típica para osciladores de rubidio
-9 -10 -11 Rubidio Log (y()) -12 -13 -14 -15 -16 -3.0 -2.0 -1.0 0.0 1.0 2.0 3.0 4.0 5.0 6.0 7.0 Log (), segundos 1 día 1 mes

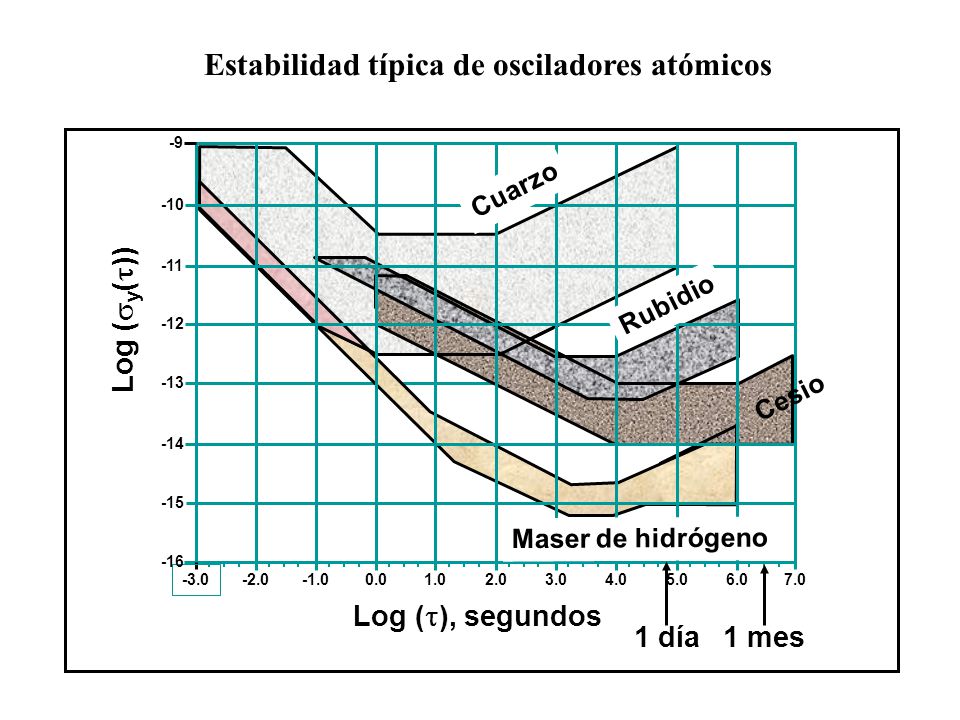

7 Estabilidad típica de osciladores atómicos
-9 Cuarzo -10 -11 Rubidio Log (y()) -12 -13 Cesio -14 -15 Maser de hidrógeno -16 -3.0 -2.0 -1.0 0.0 1.0 2.0 3.0 4.0 5.0 6.0 7.0 Log (), segundos 1 día 1 mes

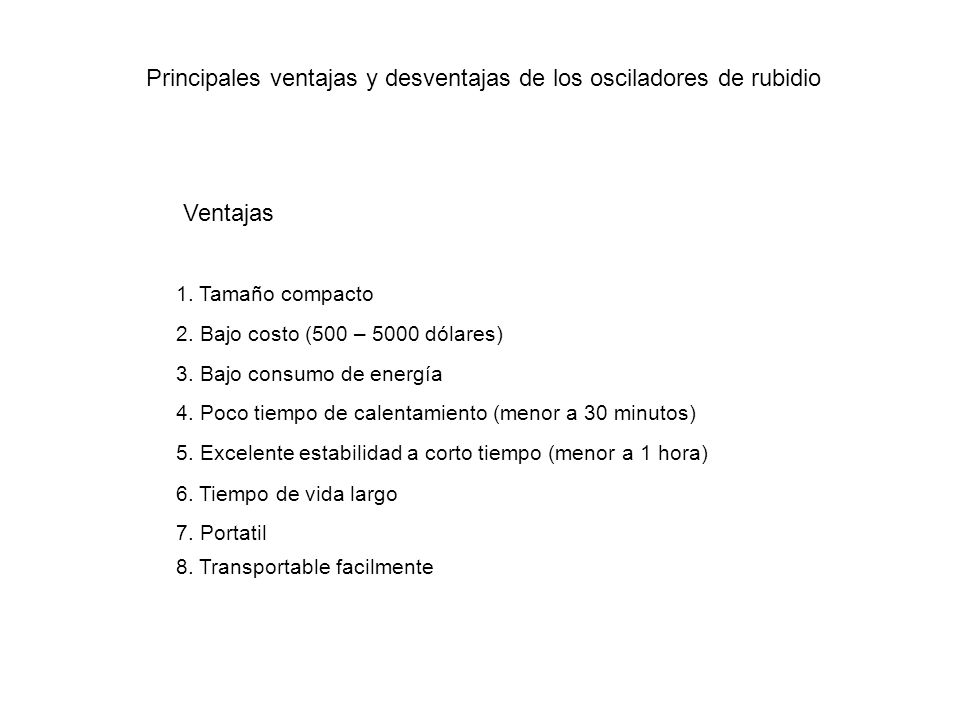

8 Principales ventajas y desventajas de los osciladores de rubidio
1. Tamaño compacto 2. Bajo costo (500 – 5000 dólares) 3. Bajo consumo de energía 4. Poco tiempo de calentamiento (menor a 30 minutos) 5. Excelente estabilidad a corto tiempo (menor a 1 hora) 6. Tiempo de vida largo 7. Portatil 8. Transportable facilmente

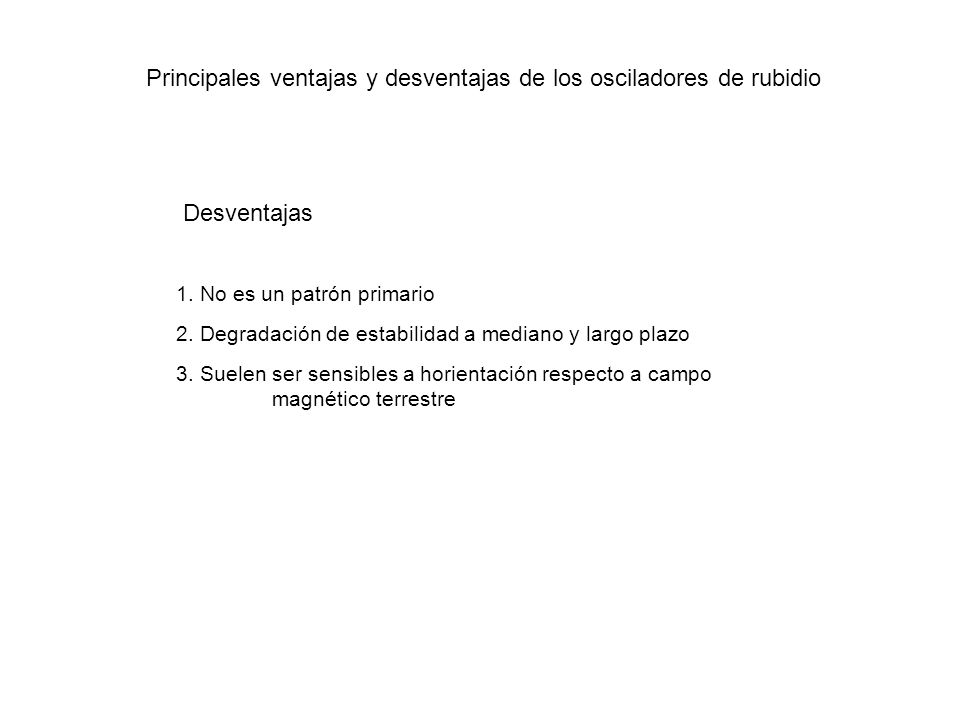

9 Principales ventajas y desventajas de los osciladores de rubidio
1. No es un patrón primario 2. Degradación de estabilidad a mediano y largo plazo 3. Suelen ser sensibles a horientación respecto a campo magnético terrestre

10 Osciladores de rubidio
J. Mauricio López R. Centro Nacional de Metrología CENAM
