1 Fakultät für Elektrotechnik und Informationstechnik Lehrstuhl für Energiesysteme und Energiewirtschaft Prof. Dr.-Ing. E. Handschin Universität Dortmund Aportes de la Universidad de Dortmund al Proyecto “Energías Renovables en Chile” Proyecto de investigación financiado por la Sociedad alemana de cooperación técnica - GTZ No. 2001.25468-001 Dipl.-Ing. Erik Hauptmeier Universidad de Chile Santiago de Chile 26 de abril del 2005

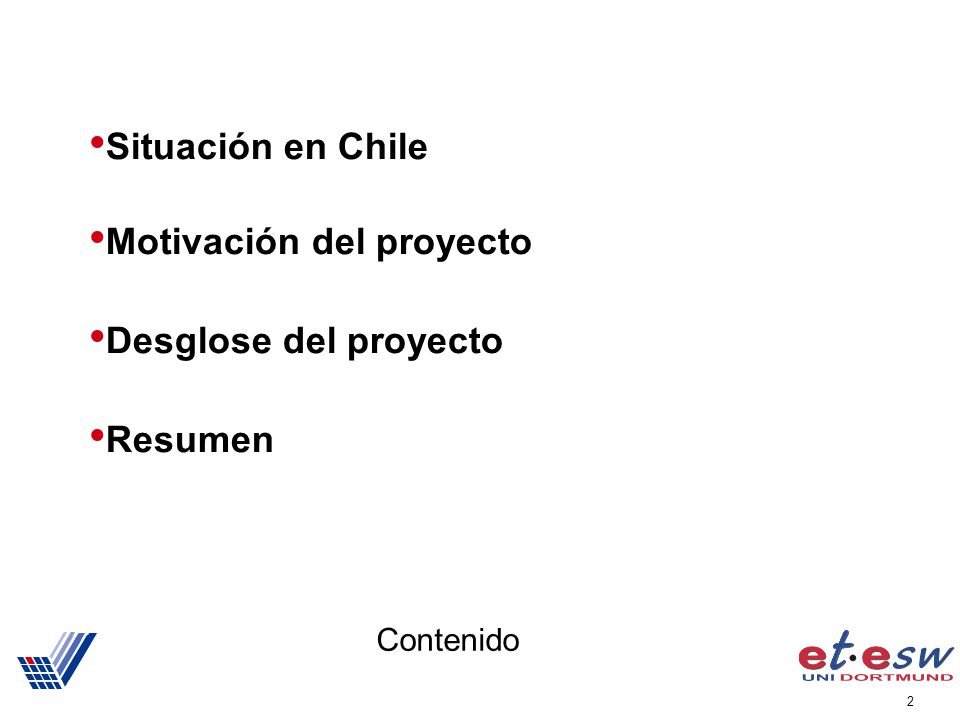

2 2 Contenido Situación en Chile Motivación del proyecto Desglose del proyecto Resumen

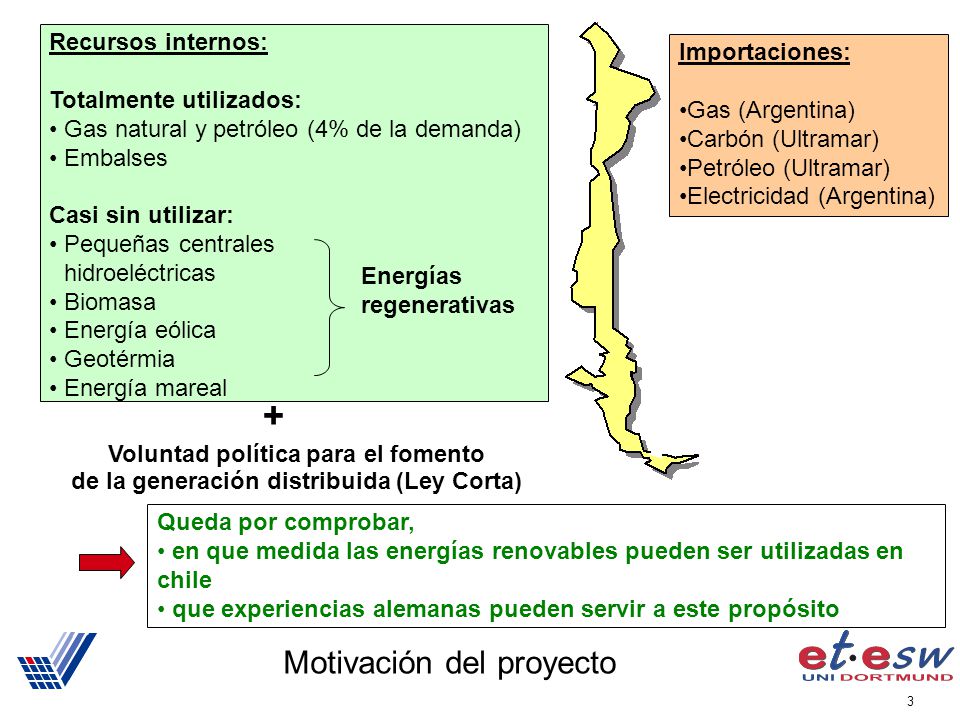

3 3 Motivación del proyecto Importaciones: Gas (Argentina) Carbón (Ultramar) Petróleo (Ultramar) Electricidad (Argentina) Recursos internos: Totalmente utilizados: Gas natural y petróleo (4% de la demanda) Embalses Casi sin utilizar: Pequeñas centrales hidroeléctricas Biomasa Energía eólica Geotérmia Energía mareal Voluntad política para el fomento de la generación distribuida (Ley Corta) + Queda por comprobar, en que medida las energías renovables pueden ser utilizadas en chile que experiencias alemanas pueden servir a este propósito Energías regenerativas

4 4 Objetivos del Proyecto 1:Potencialidades de la energía regenerativa en Alemania y Chile 2:condiciones marco para la conexión de las GD a la red de distribución 3:estructuras de la red en Alemania y en Chile 4:leyes y directrices para la conexión de las GD a la red de distribución 5:Servicios complementarios de la GD Situación de partida y condiciones marco Recursos/Geografía Regulación Tecnología Regulaciones necesarias a corto plazo Perspectiva de futuro Apoyo en la implementación técnica de la Ley Corta:

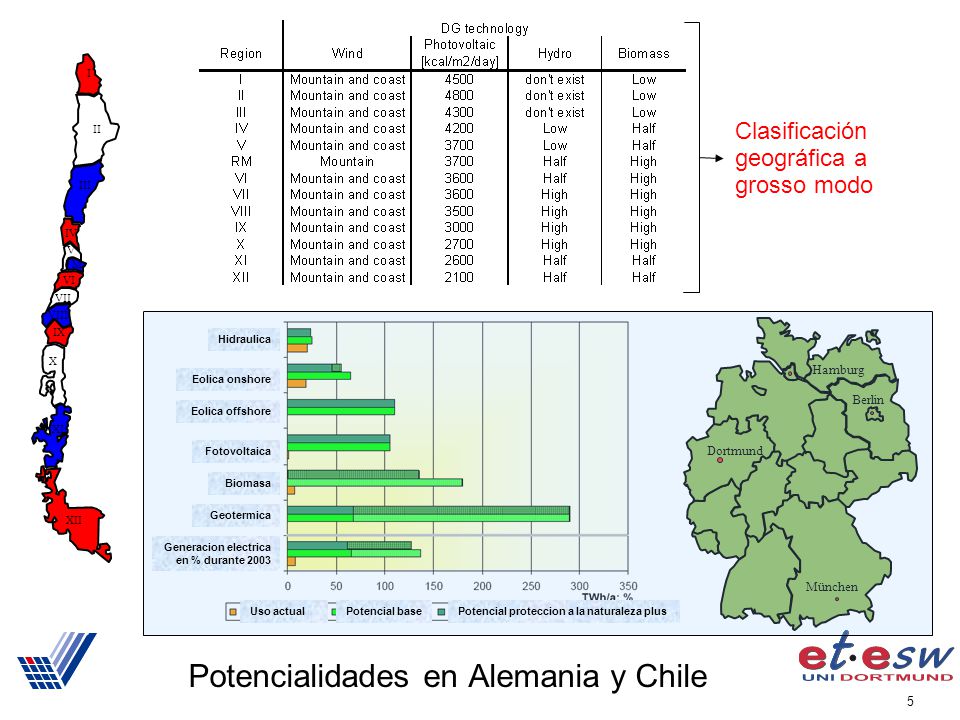

5 5 Potencialidades en Alemania y Chile I II III IV V M VI VII VIII IX X XI XII Dortmund Berlin Hamburg München Clasificación geográfica a grosso modo Hidraulica Uso actual Eolica onshore Eolica offshore Fotovoltaica Biomasa Geotermica Generacion electrica en % durante 2003 Potencial proteccion a la naturaleza plusPotencial base

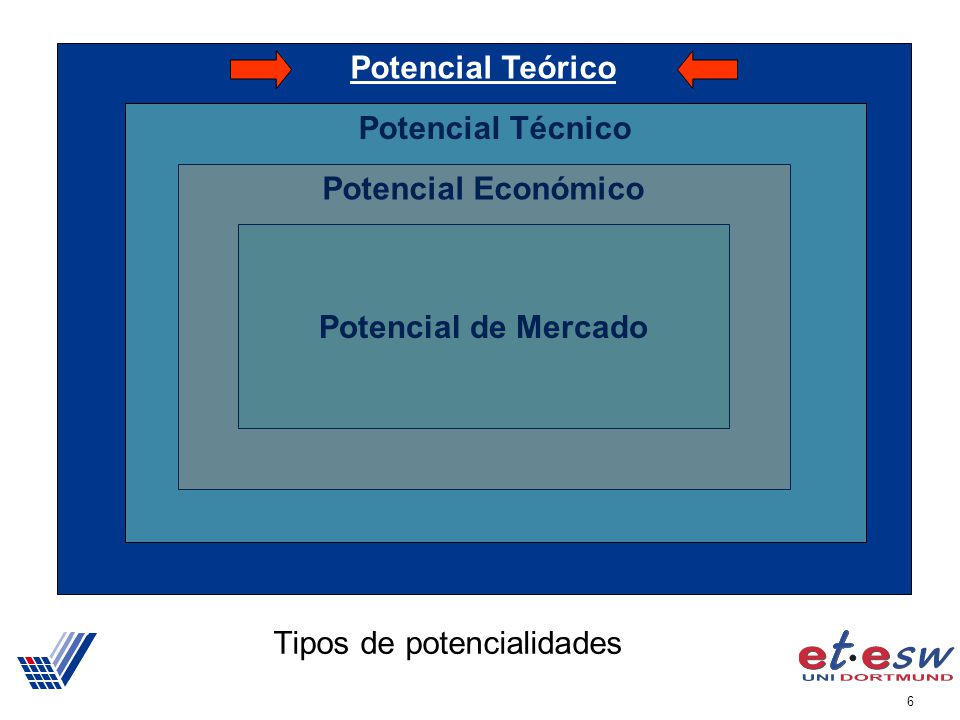

6 6 Tipos de potencialidades Potencial Teórico Potencial Técnico Potencial Económico Potencial de Mercado

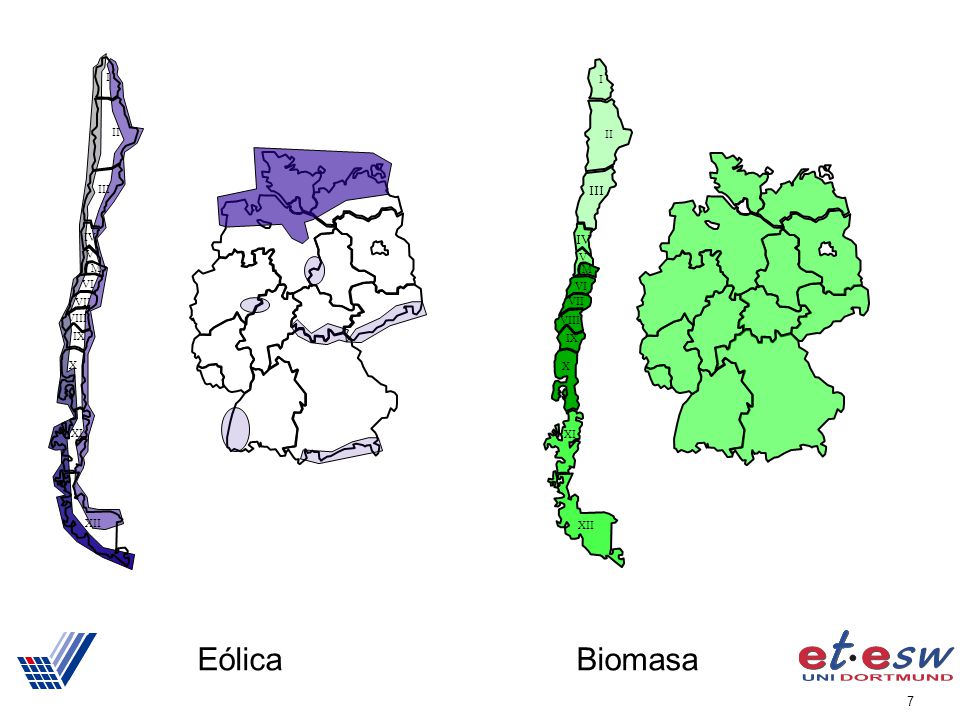

7 7 Eólica Biomasa I II III IV V M VI VII VIII IX X XI XII I II III IV V M VI VII VIII IX X XI XII

8 8 Resultados del análisis de potencialidades Actualmente solo se dispone de análisis imprecisos de las potencialidades para Chile Estructuras geográficas muy diferentes No existe una equitativa distribución de los potenciales Diferentes manifestaciones de las potencialidades Resultados: 1.En la transmisión de conceptos alemanes hacia Chile se deben tomar en cuenta sobretodo los valores limite y los datos numéricos 2.Para observaciones detalladas se requiere de un análisis de potencialidades mas preciso

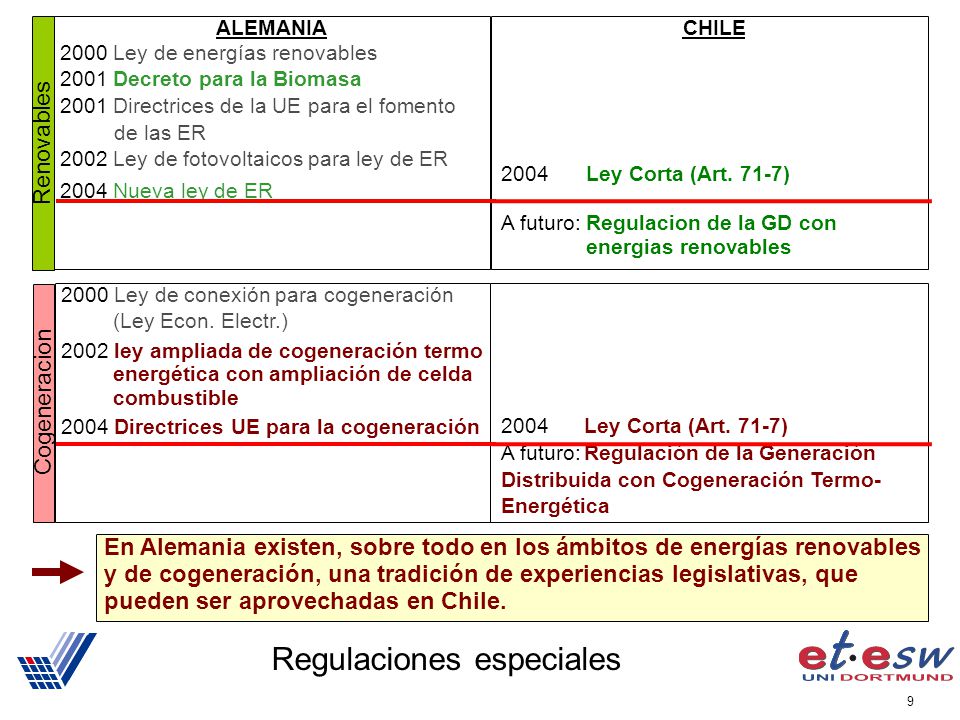

9 9 Regulaciones especiales Renovables ALEMANIA 2000 Ley de energías renovables 2001 Decreto para la Biomasa 2001 Directrices de la UE para el fomento de las ER 2002 Ley de fotovoltaicos para ley de ER 2004 Nueva ley de ER CHILE 2004 Ley Corta (Art. 71-7) A futuro:Regulacion de la GD con energias renovables Cogeneracion 2004 Ley Corta (Art. 71-7) A futuro:Regulación de la Generación Distribuida con Cogeneración Termo- Energética 2000 Ley de conexión para cogeneración (Ley Econ. Electr.) 2002 ley ampliada de cogeneración termo energética con ampliación de celda combustible 2004 Directrices UE para la cogeneración En Alemania existen, sobre todo en los ámbitos de energías renovables y de cogeneración, una tradición de experiencias legislativas, que pueden ser aprovechadas en Chile.

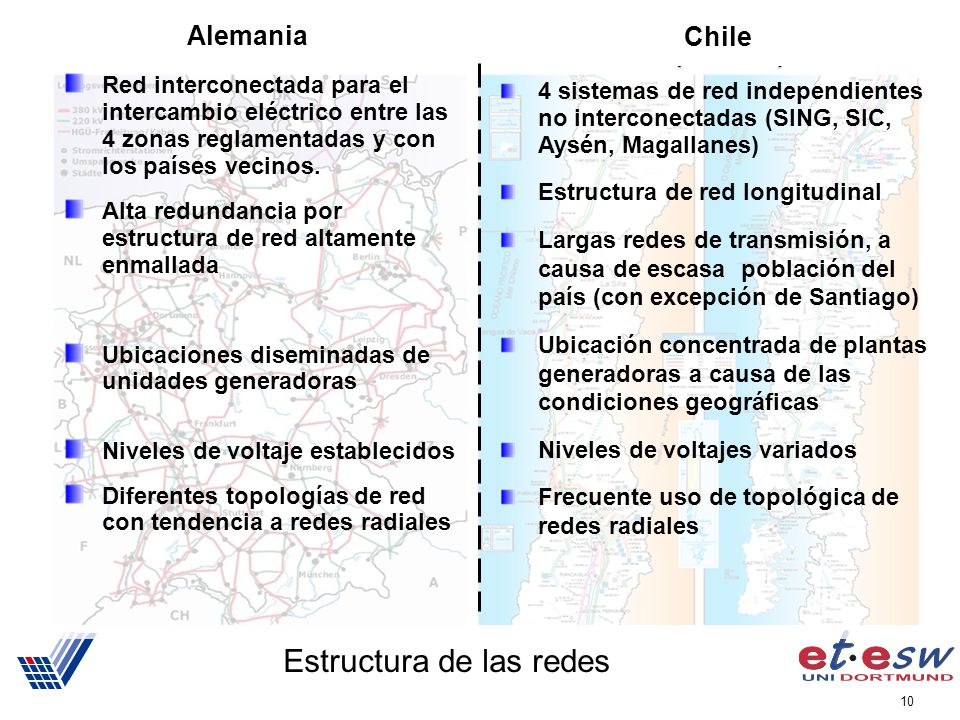

10 10 Estructura de las redes Red interconectada para el intercambio eléctrico entre las 4 zonas reglamentadas y con los países vecinos. Alta redundancia por estructura de red altamente enmallada Ubicaciones diseminadas de unidades generadoras Niveles de voltaje establecidos Diferentes topologías de red con tendencia a redes radiales 4 sistemas de red independientes no interconectadas (SING, SIC, Aysén, Magallanes) Estructura de red longitudinal Largas redes de transmisión, a causa de escasa población del país (con excepción de Santiago) Ubicación concentrada de plantas generadoras a causa de las condiciones geográficas Niveles de voltajes variados Frecuente uso de topológica de redes radiales Alemania Chile

11 11 Se requiere de Regulación Technische AspekteAspectos Técnicos Retroalimentación Flicker Asimetría de voltaje Armónicas Tecnología de Protección Violación de cinta de voltaje Potencia reactiva Aspectos Organizacionales Implementación de un procedimiento de autorización Repartición de costos de la planta de conexión Condiciones políticas Condiciones legales

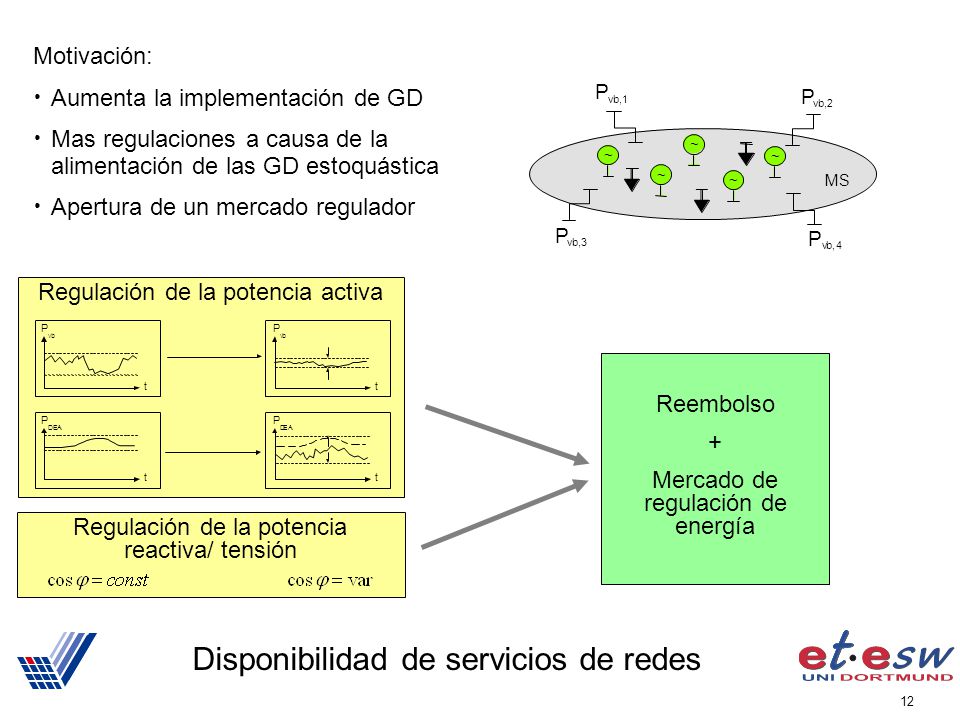

12 12 Disponibilidad de servicios de redes ~ ~ ~ ~ ~ M S P v b, 1 P v b, 4 P v b, 3 P v b, 2 Regulación de la potencia reactiva/ tensión Regulación de la potencia activa t P D EA t P v b t P DEA t P v b Motivación: Aumenta la implementación de GD Mas regulaciones a causa de la alimentación de las GD estoquástica Apertura de un mercado regulador Reembolso + Mercado de regulación de energía

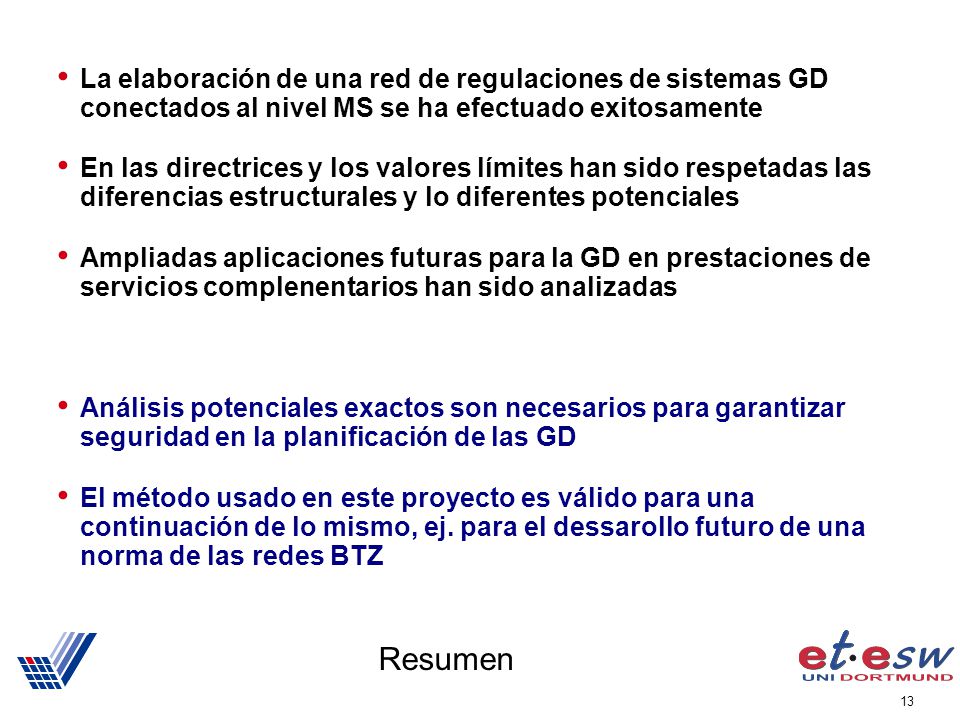

13 13 Resumen La elaboración de una red de regulaciones de sistemas GD conectados al nivel MS se ha efectuado exitosamente En las directrices y los valores límites han sido respetadas las diferencias estructurales y lo diferentes potenciales Ampliadas aplicaciones futuras para la GD en prestaciones de servicios complenentarios han sido analizadas Análisis potenciales exactos son necesarios para garantizar seguridad en la planificación de las GD El método usado en este proyecto es válido para una continuación de lo mismo, ej. para el dessarollo futuro de una norma de las redes BTZ

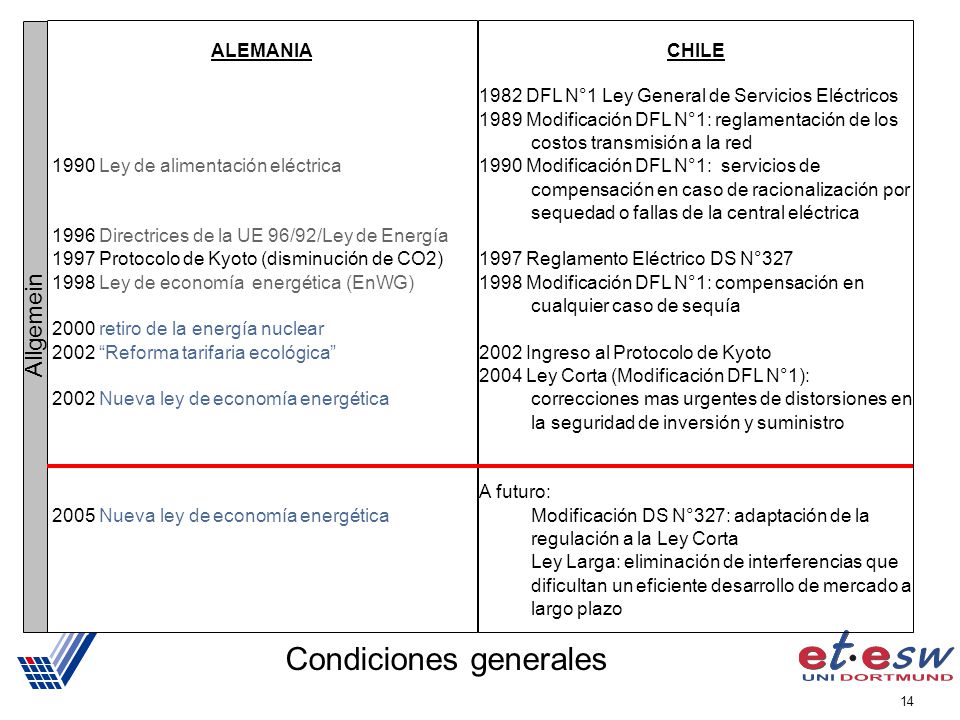

14 14 Condiciones generales Allgemein CHILE 1982 DFL N°1 Ley General de Servicios Eléctricos 1989 Modificación DFL N°1: reglamentación de los costos transmisión a la red 1990 Modificación DFL N°1: servicios de compensación en caso de racionalización por sequedad o fallas de la central eléctrica 1997 Reglamento Eléctrico DS N°327 1998 Modificación DFL N°1: compensación en cualquier caso de sequía 2002 Ingreso al Protocolo de Kyoto 2004 Ley Corta (Modificación DFL N°1): correcciones mas urgentes de distorsiones en la seguridad de inversión y suministro A futuro: Modificación DS N°327: adaptación de la regulación a la Ley Corta Ley Larga: eliminación de interferencias que dificultan un eficiente desarrollo de mercado a largo plazo ALEMANIA 1990 Ley de alimentación eléctrica 1996 Directrices de la UE 96/92/Ley de Energía 1997 Protocolo de Kyoto (disminución de CO2) 1998 Ley de economía energética (EnWG) 2000 retiro de la energía nuclear 2002 “Reforma tarifaria ecológica” 2002 Nueva ley de economía energética 2005 Nueva ley de economía energética
