1 Tema II-3: Diseño urbano sostenible Universitat Politècnica de València Escola d'Arquitectura Departament d'Urbanisme Urbanística II 2009-2010 Profesor: Vicente Torres

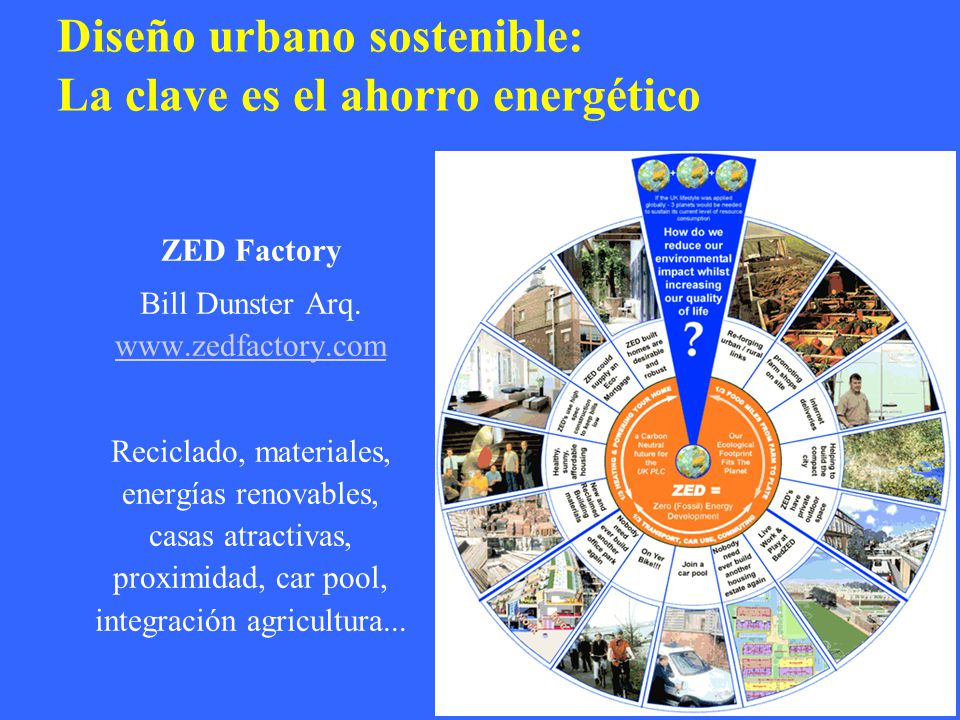

2 Diseño urbano sostenible: La clave es el ahorro energético ZED Factory Bill Dunster Arq. www.zedfactory.com www.zedfactory.com Reciclado, materiales, energías renovables, casas atractivas, proximidad, car pool, integración agricultura...

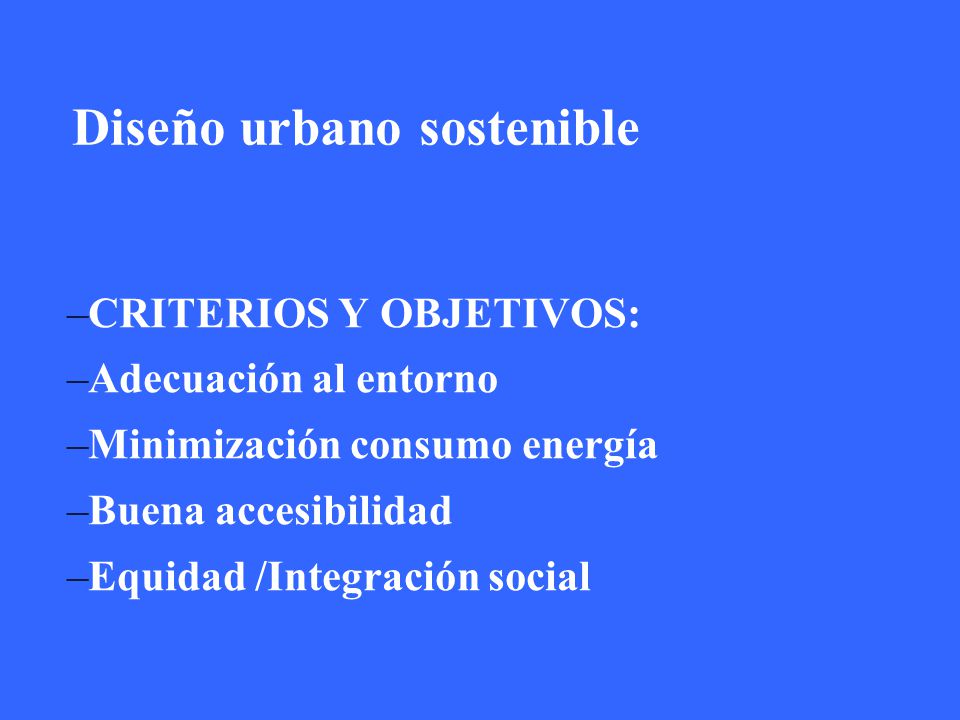

3 Diseño urbano sostenible –CRITERIOS Y OBJETIVOS: –Adecuación al entorno –Minimización consumo energía –Buena accesibilidad –Equidad /Integración social

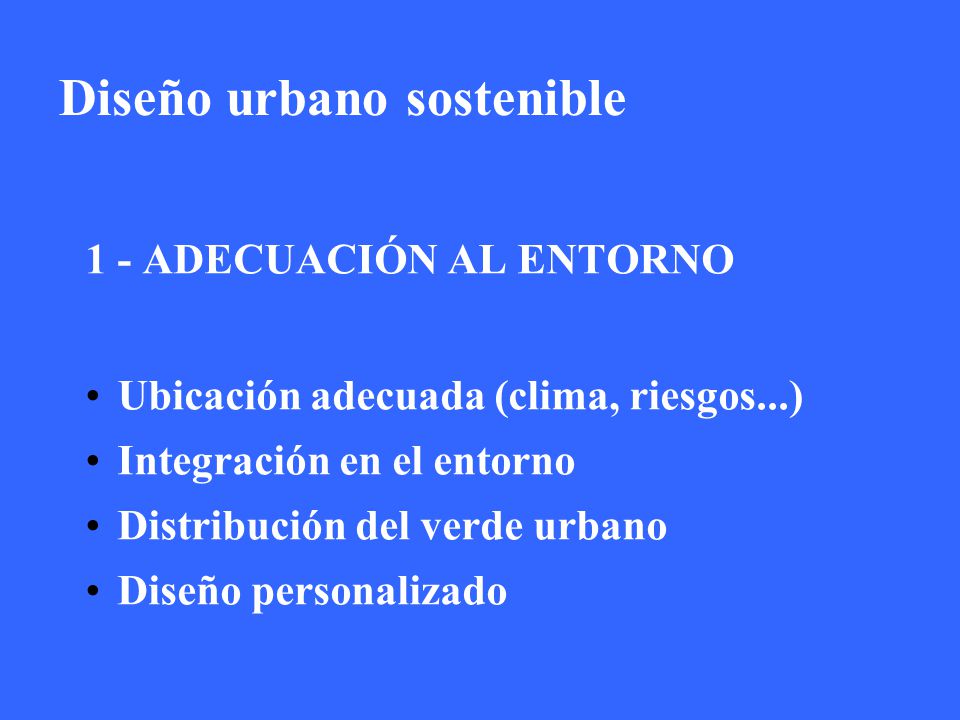

4 Diseño urbano sostenible 1 - ADECUACIÓN AL ENTORNO Ubicación adecuada (clima, riesgos...)‏ Integración en el entorno Distribución del verde urbano Diseño personalizado

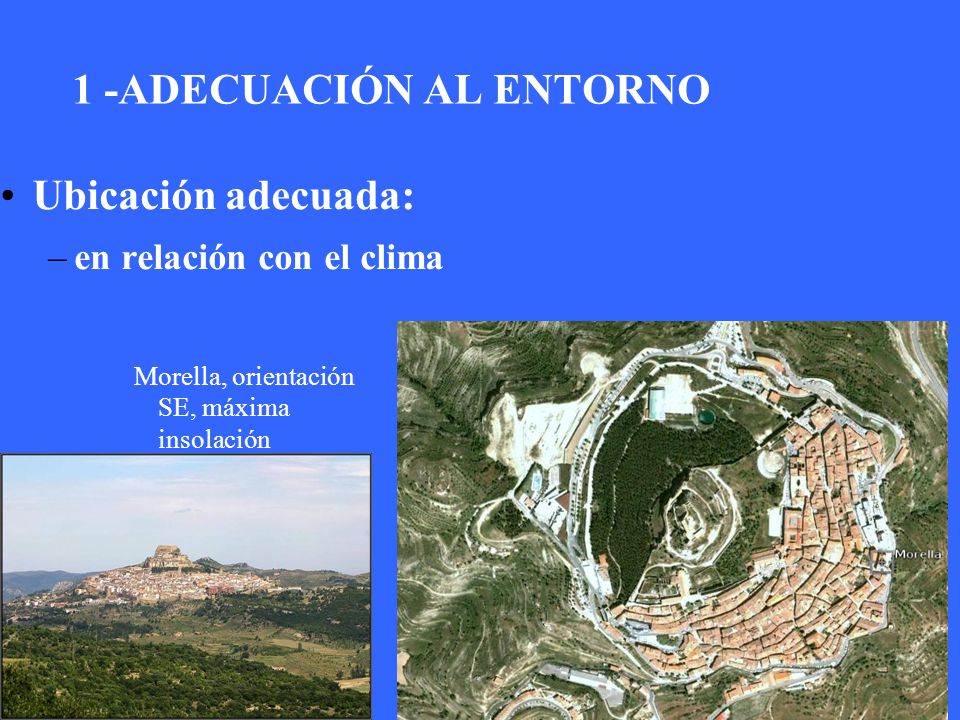

5 1 -ADECUACIÓN AL ENTORNO Ubicación adecuada: –en relación con el clima Morella, orientación SE, máxima insolación

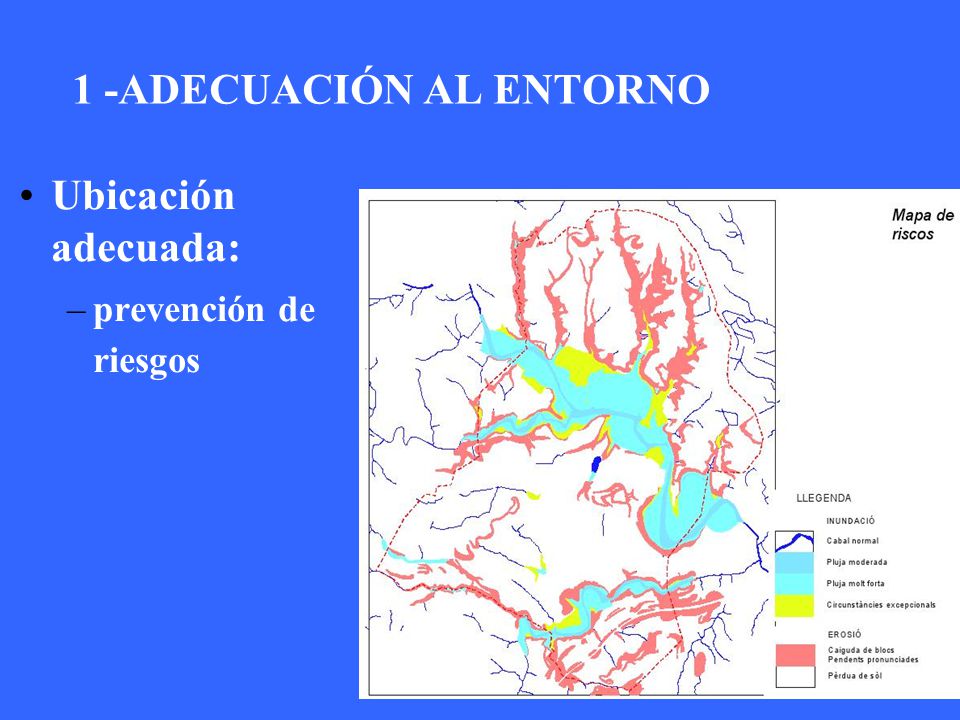

6 1 -ADECUACIÓN AL ENTORNO Ubicación adecuada: –prevención de riesgos

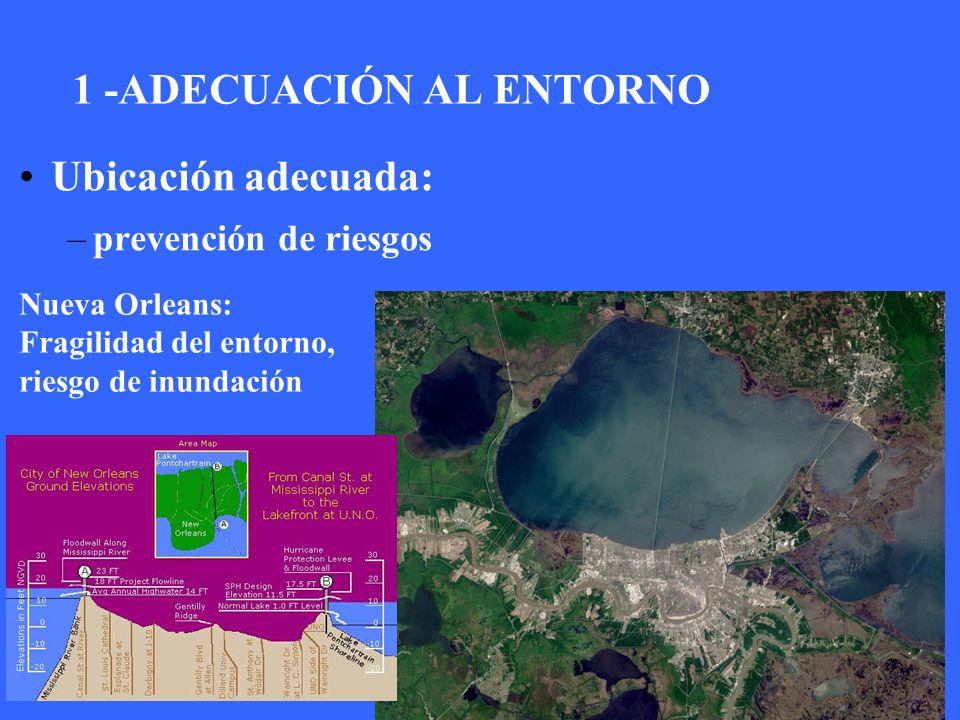

7 1 -ADECUACIÓN AL ENTORNO Ubicación adecuada: –prevención de riesgos Nueva Orleans: Fragilidad del entorno, riesgo de inundación

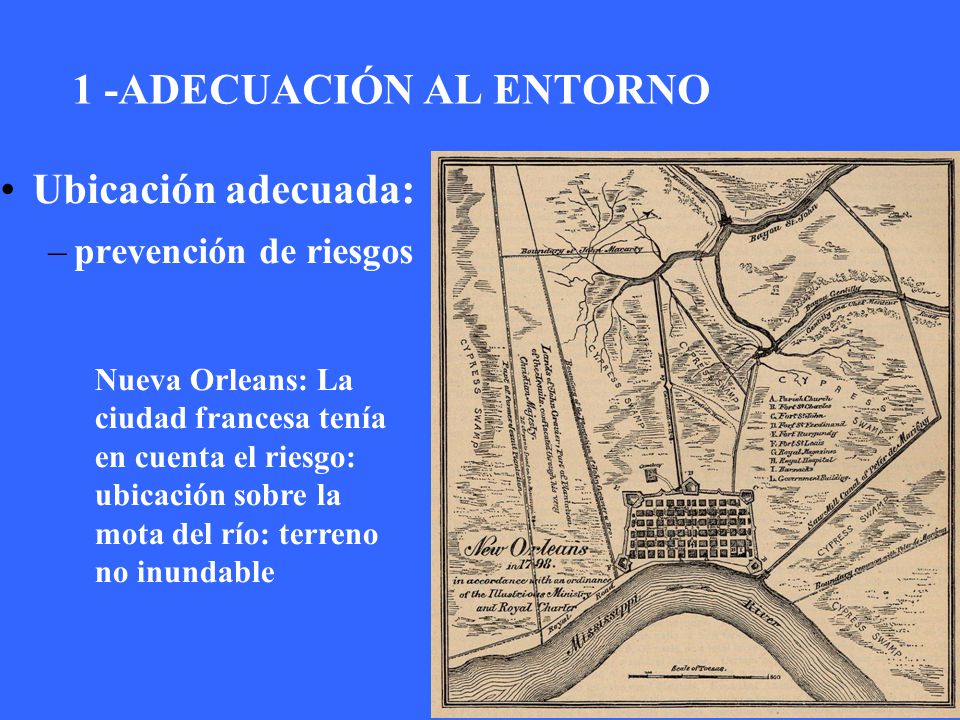

8 1 -ADECUACIÓN AL ENTORNO Ubicación adecuada: –prevención de riesgos Nueva Orleans: La ciudad francesa tenía en cuenta el riesgo: ubicación sobre la mota del río: terreno no inundable

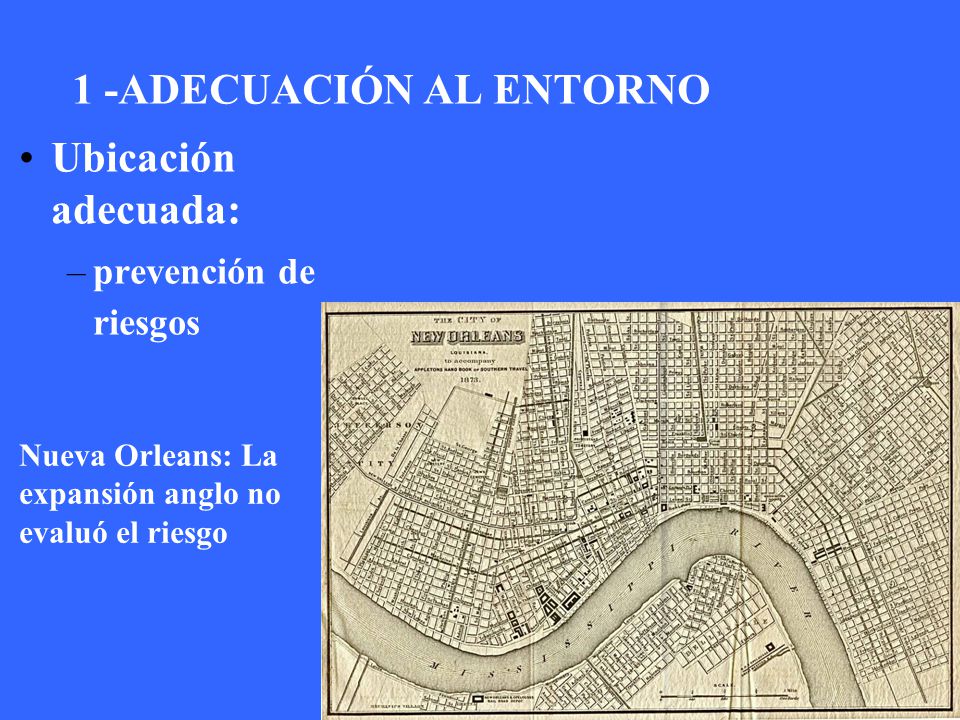

9 1 -ADECUACIÓN AL ENTORNO Ubicación adecuada: –prevención de riesgos Nueva Orleans: La expansión anglo no evaluó el riesgo

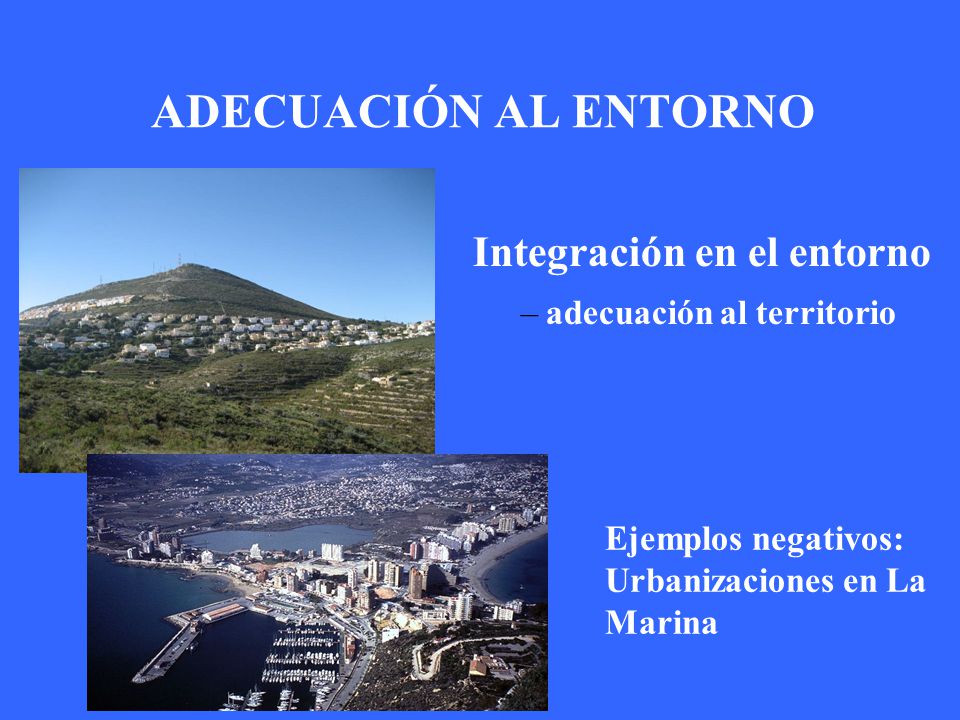

10 ADECUACIÓN AL ENTORNO Integración en el entorno –adecuación al territorio Ejemplos negativos: Urbanizaciones en La Marina

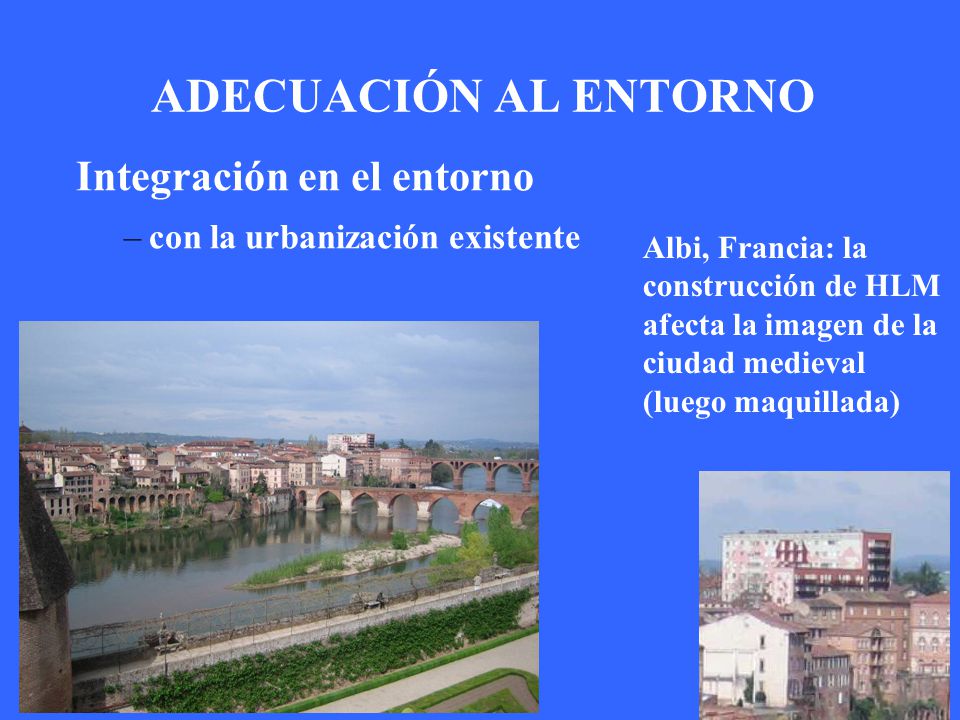

11 ADECUACIÓN AL ENTORNO Integración en el entorno –con la urbanización existente Albi, Francia: la construcción de HLM afecta la imagen de la ciudad medieval (luego maquillada)‏

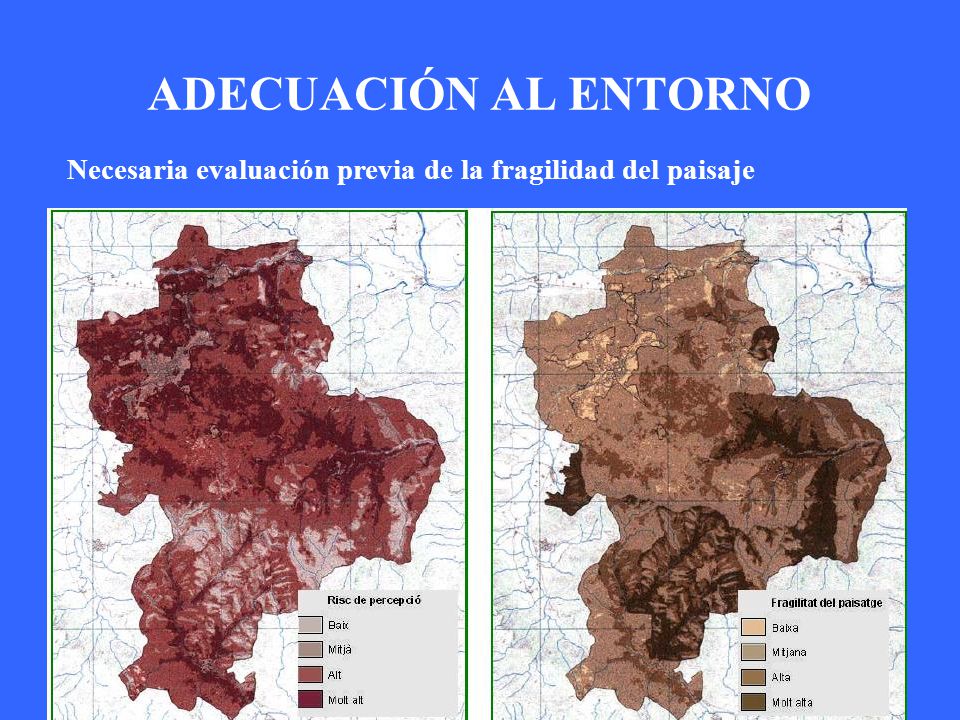

12 ADECUACIÓN AL ENTORNO Necesaria evaluación previa de la fragilidad del paisaje

13 1 - ADECUACIÓN AL ENTORNO Integración con espacios circundantes Barrio Vauban, Freiburg Trondheim, Noruega

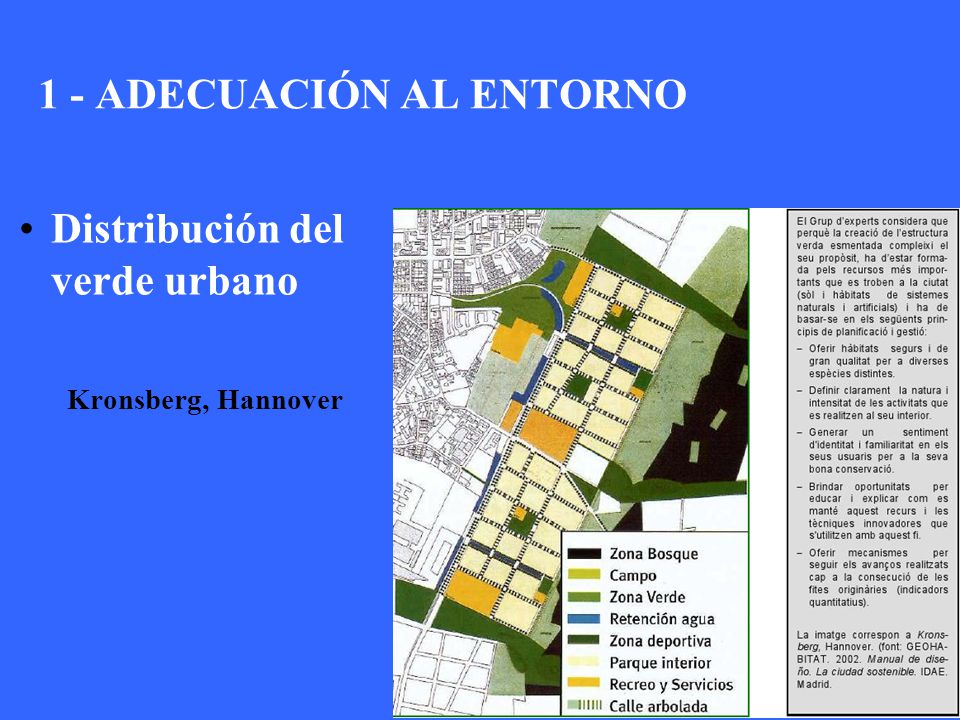

14 1 - ADECUACIÓN AL ENTORNO Distribución del verde urbano Kronsberg, Hannover

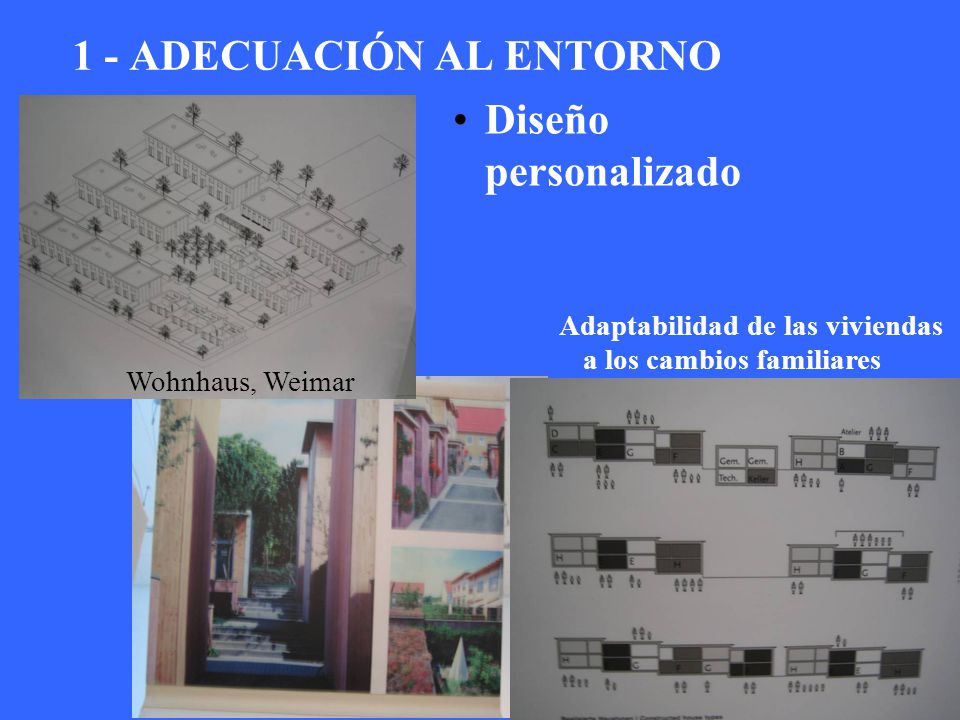

15 1 - ADECUACIÓN AL ENTORNO Diseño personalizado Wohnhaus, Weimar Adaptabilidad de las viviendas a los cambios familiares

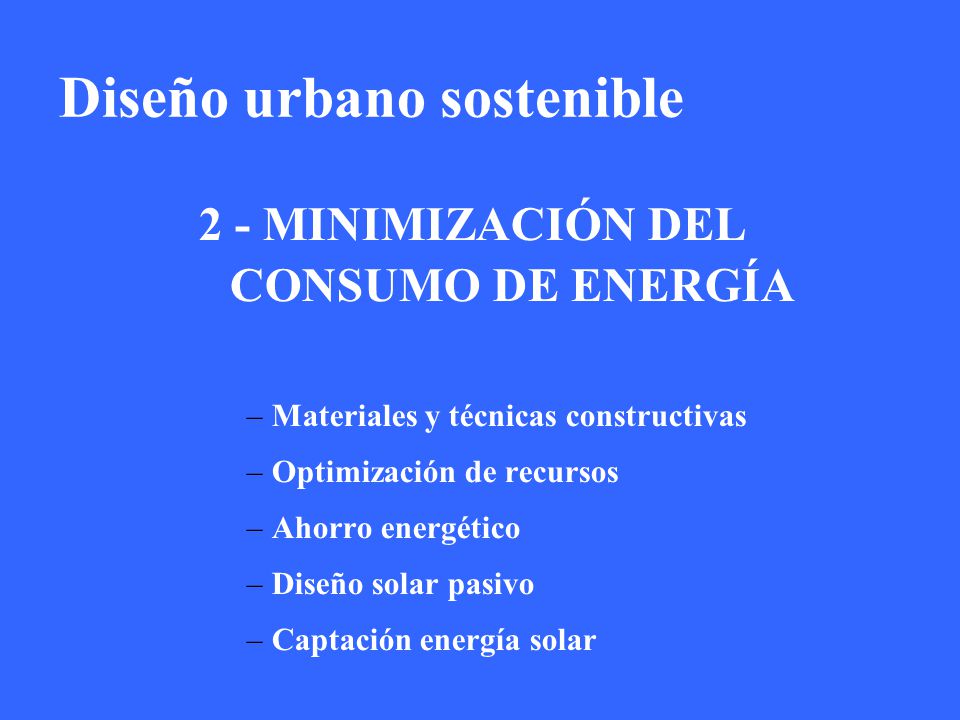

16 Diseño urbano sostenible 2 - MINIMIZACIÓN DEL CONSUMO DE ENERGÍA –Materiales y técnicas constructivas –Optimización de recursos –Ahorro energético –Diseño solar pasivo –Captación energía solar

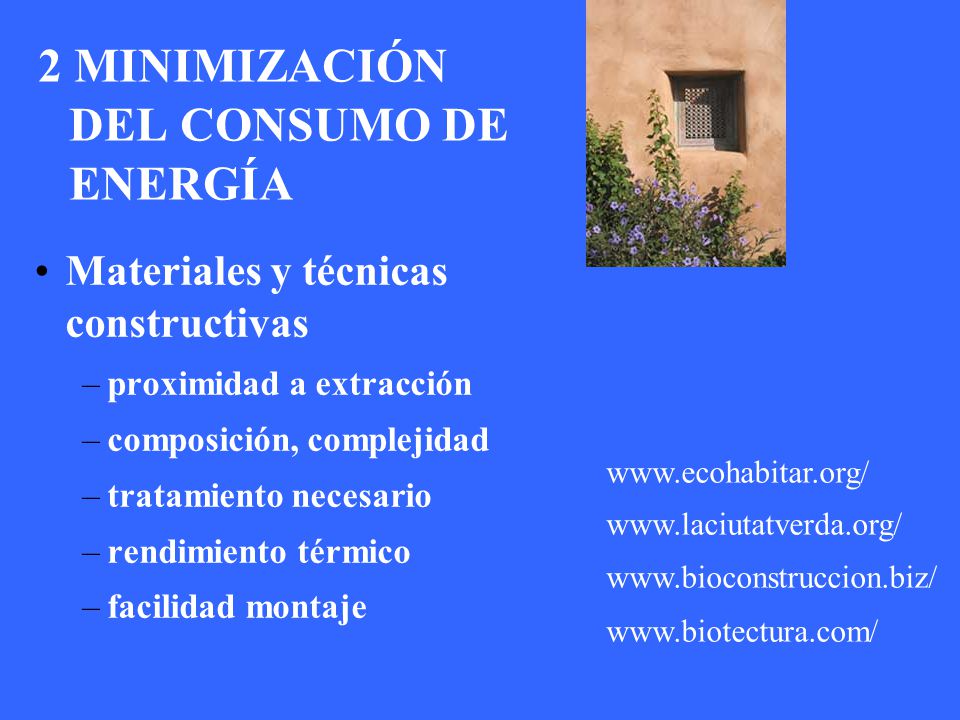

17 2 MINIMIZACIÓN DEL CONSUMO DE ENERGÍA Materiales y técnicas constructivas –proximidad a extracción –composición, complejidad –tratamiento necesario –rendimiento térmico –facilidad montaje www.ecohabitar.org/ www.laciutatverda.org/ www.bioconstruccion.biz/ www.biotectura.com/

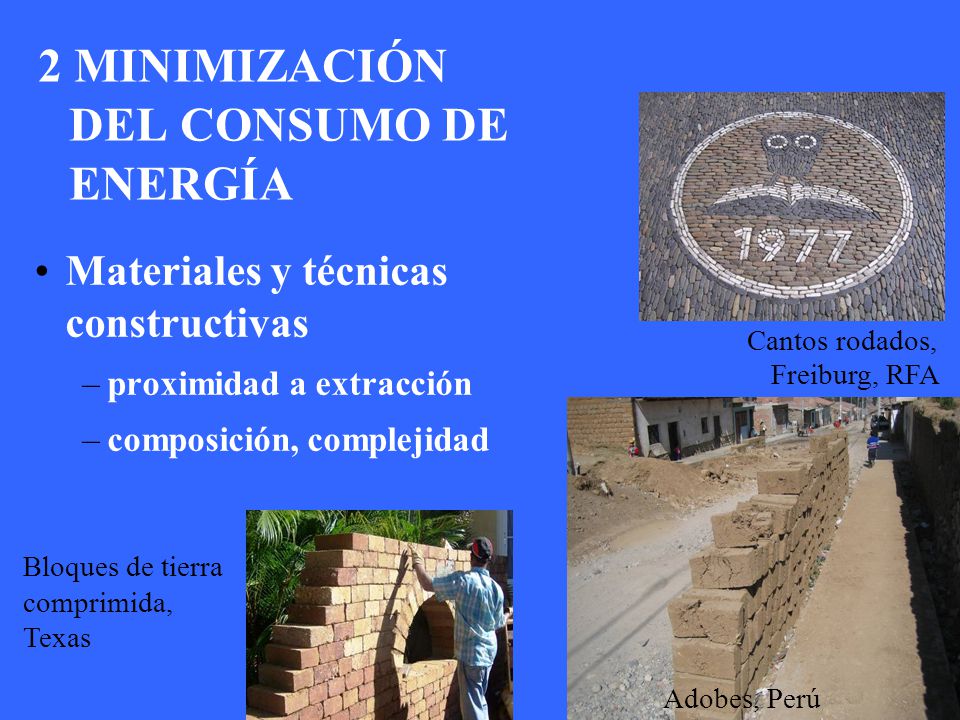

18 2 MINIMIZACIÓN DEL CONSUMO DE ENERGÍA Materiales y técnicas constructivas –proximidad a extracción –composición, complejidad Bloques de tierra comprimida, Texas Adobes, Perú Cantos rodados, Freiburg, RFA

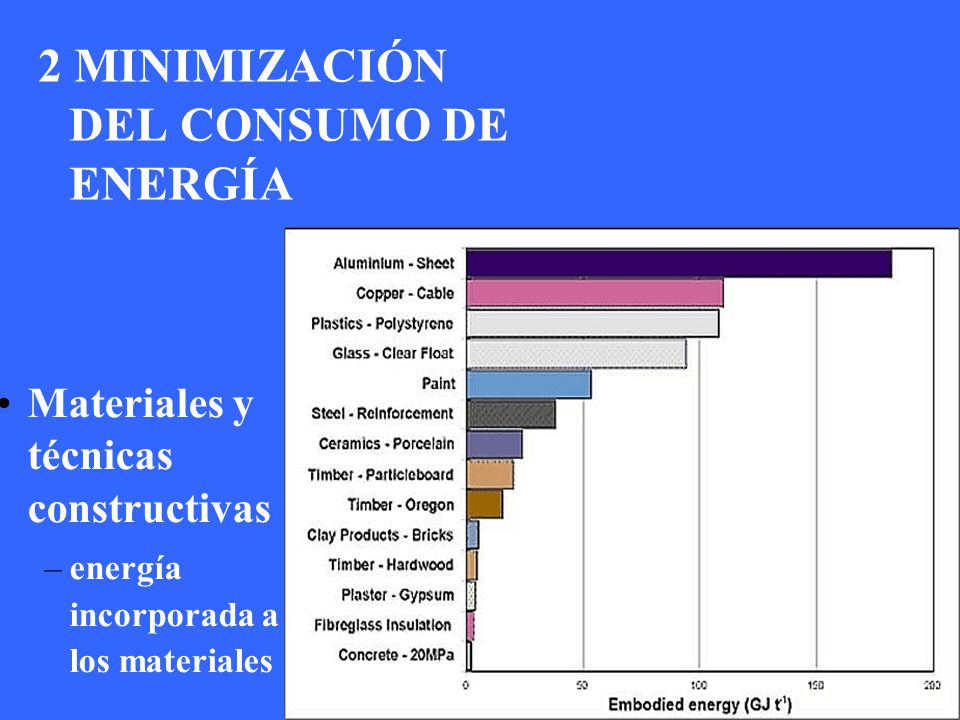

19 2 MINIMIZACIÓN DEL CONSUMO DE ENERGÍA Materiales y técnicas constructivas –energía incorporada a los materiales

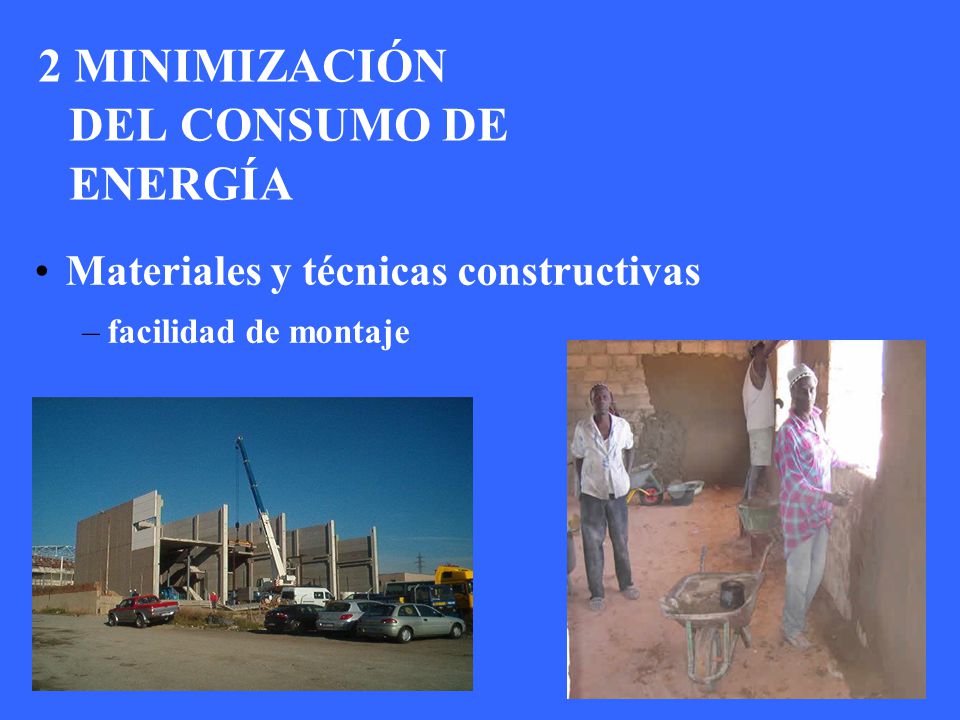

20 2 MINIMIZACIÓN DEL CONSUMO DE ENERGÍA Materiales y técnicas constructivas –facilidad de montaje

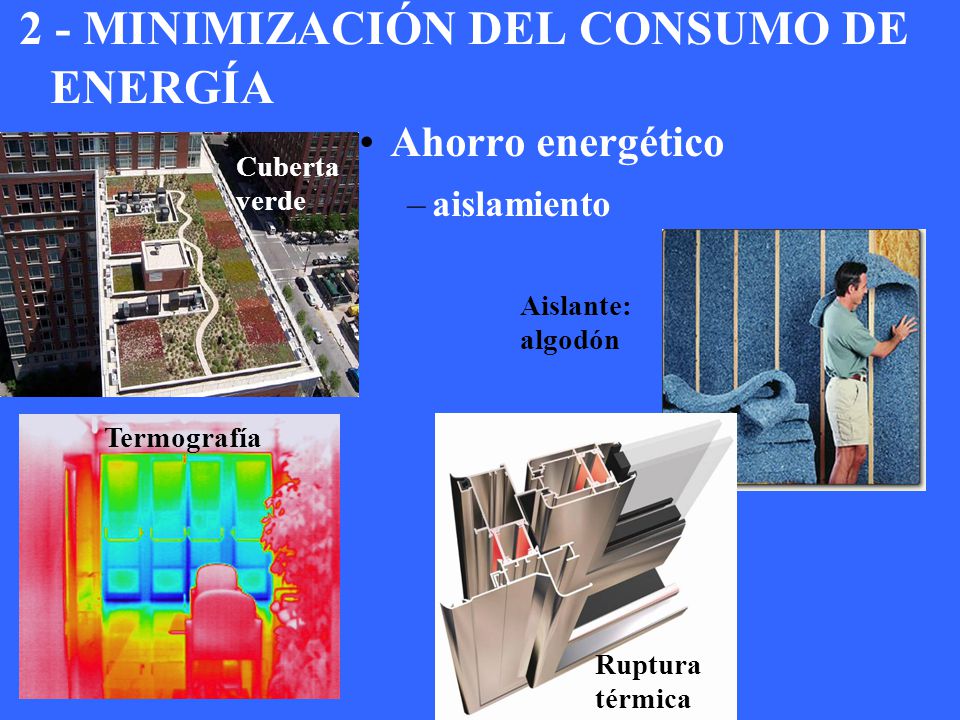

21 2 - MINIMIZACIÓN DEL CONSUMO DE ENERGÍA Ahorro energético –aislamiento Termografía Cuberta verde Ruptura térmica Aislante: algodón

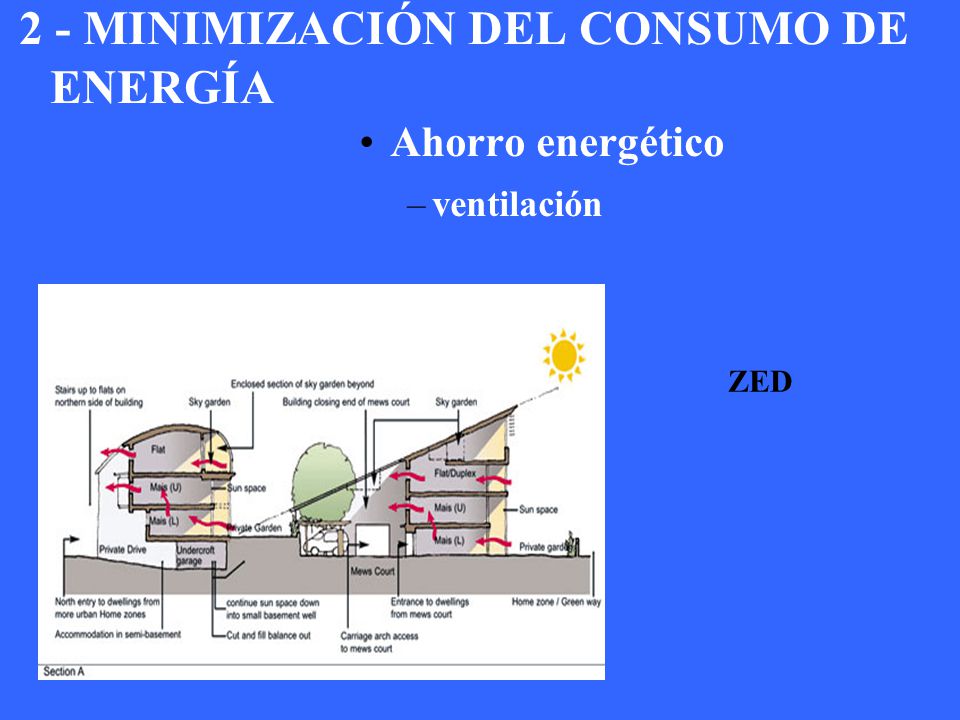

22 2 - MINIMIZACIÓN DEL CONSUMO DE ENERGÍA Ahorro energético –ventilación ZED

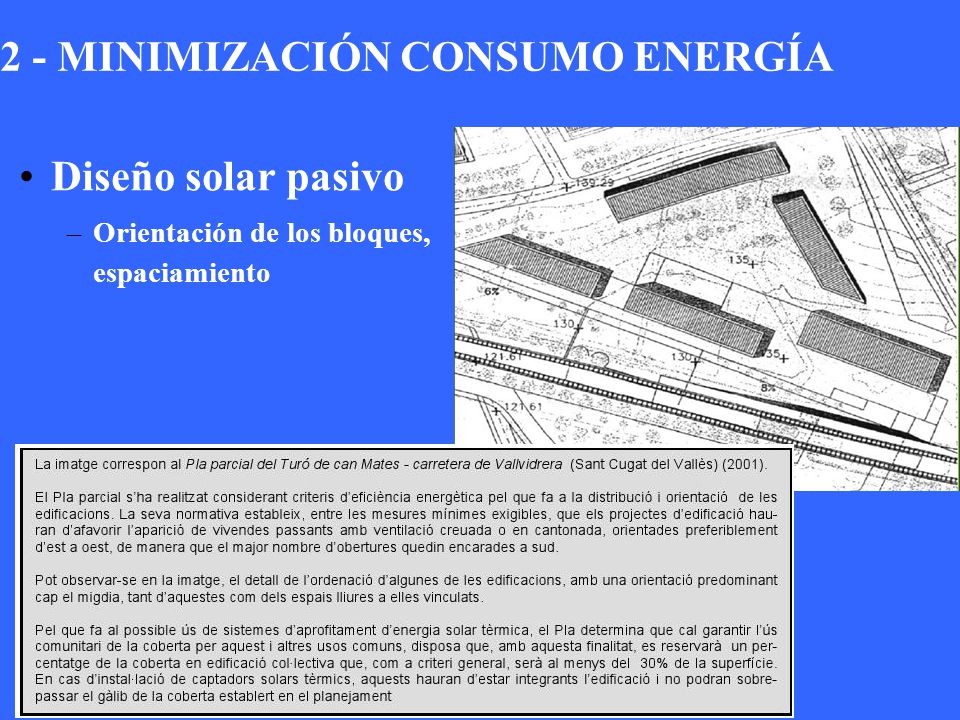

23 2 - MINIMIZACIÓN CONSUMO ENERGÍA Diseño solar pasivo –Orientación de los bloques, espaciamiento

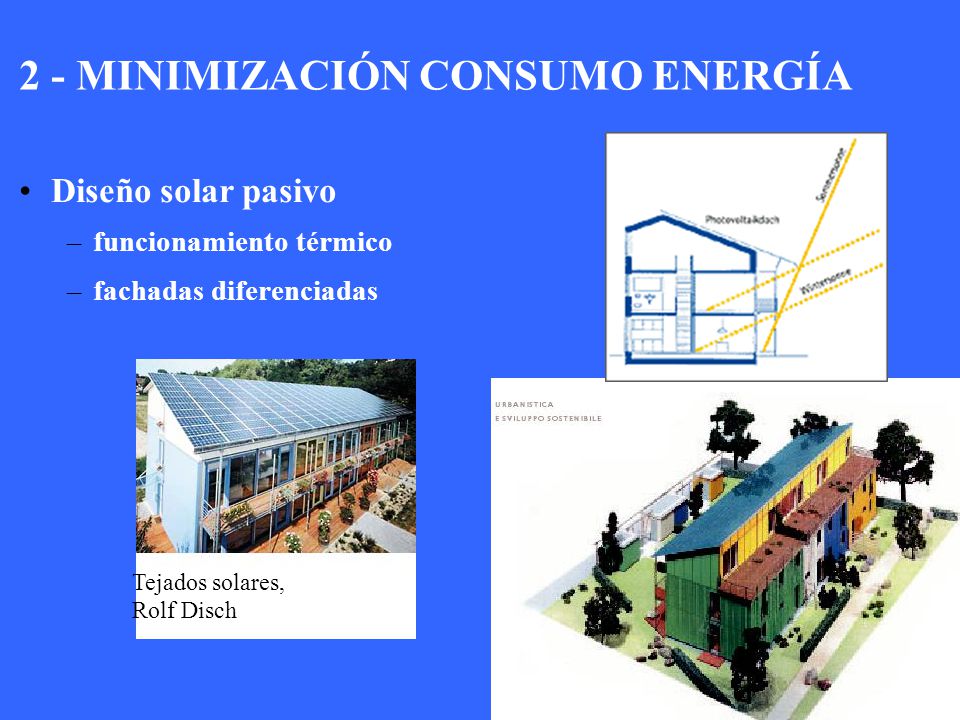

24 2 - MINIMIZACIÓN CONSUMO ENERGÍA Diseño solar pasivo –funcionamiento térmico –fachadas diferenciadas Tejados solares, Rolf Disch

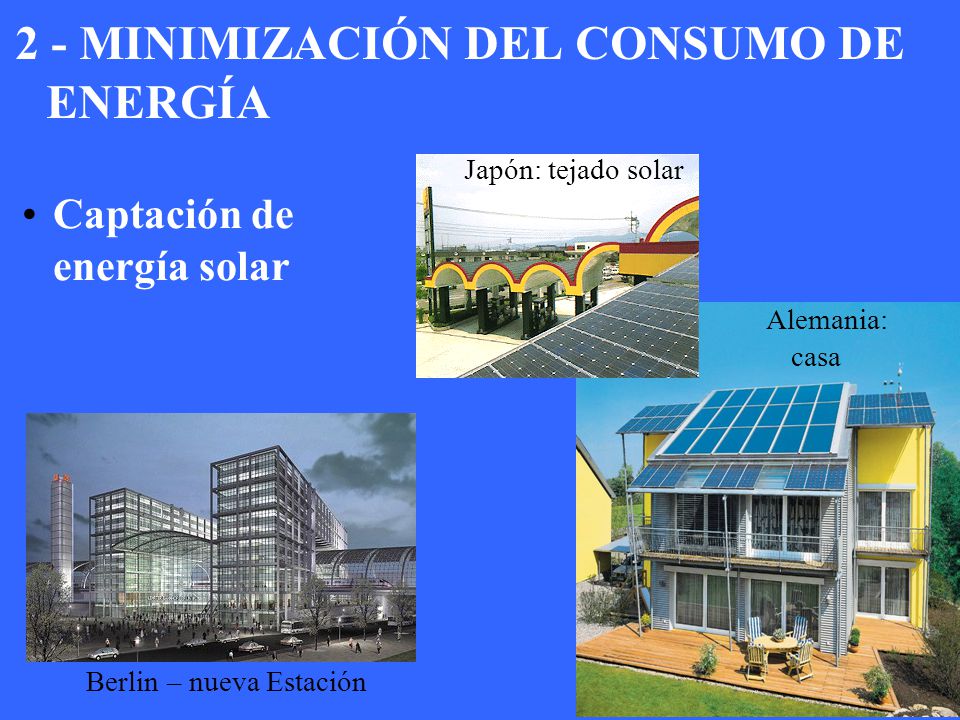

25 2 - MINIMIZACIÓN DEL CONSUMO DE ENERGÍA Captación de energía solar Japón: tejado solar Berlin – nueva Estación Alemania: casa

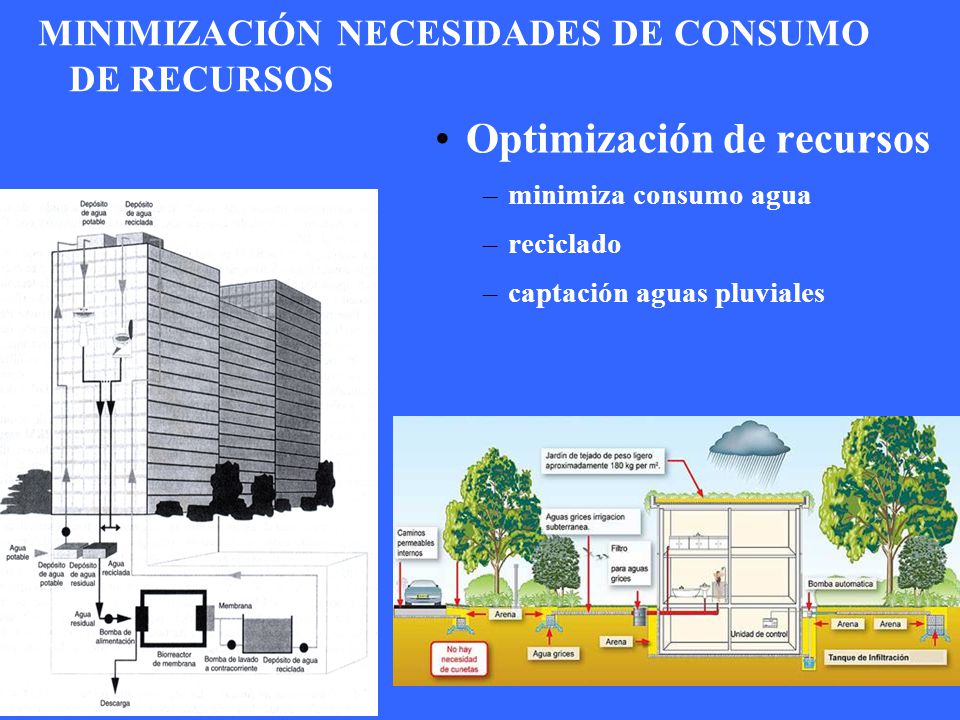

26 MINIMIZACIÓN NECESIDADES DE CONSUMO DE RECURSOS Optimización de recursos –minimiza consumo agua –reciclado –captación aguas pluviales

27 Diseño urbano sostenible 3 - ACCESIBILIDAD / EQUIDAD Adecuada distribución equipamientos Accesibilidad interior Accesibilidad exterior (redes TP, bici)‏ Tratamiento residuos Integración social

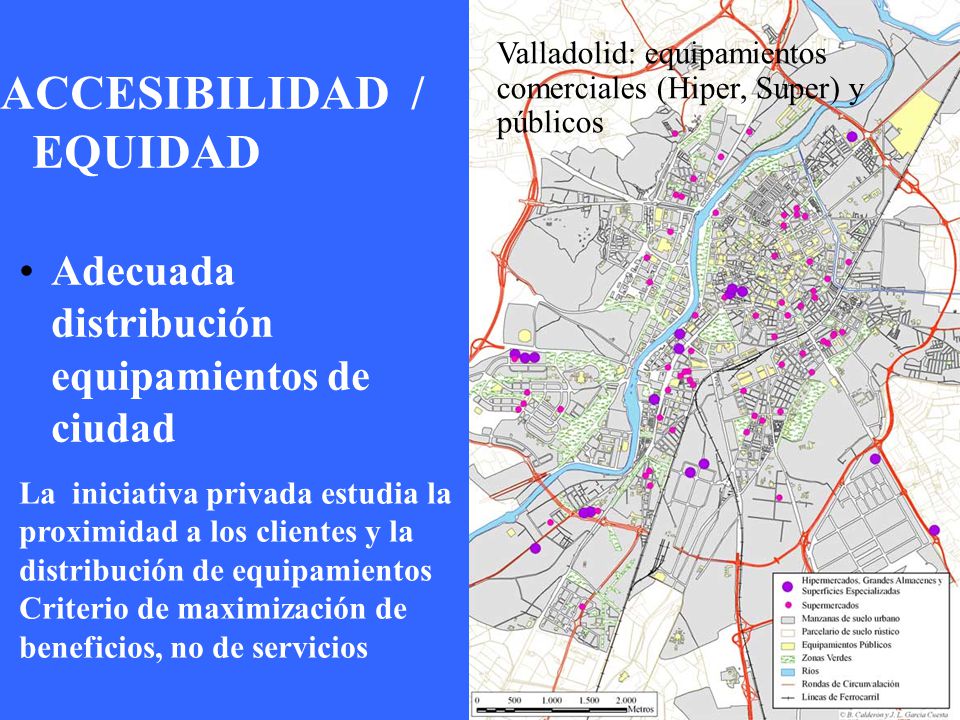

28 ACCESIBILIDAD / EQUIDAD Adecuada distribución equipamientos de ciudad La iniciativa privada estudia la proximidad a los clientes y la distribución de equipamientos Criterio de maximización de beneficios, no de servicios Valladolid: equipamientos comerciales (Hiper, Super) y públicos

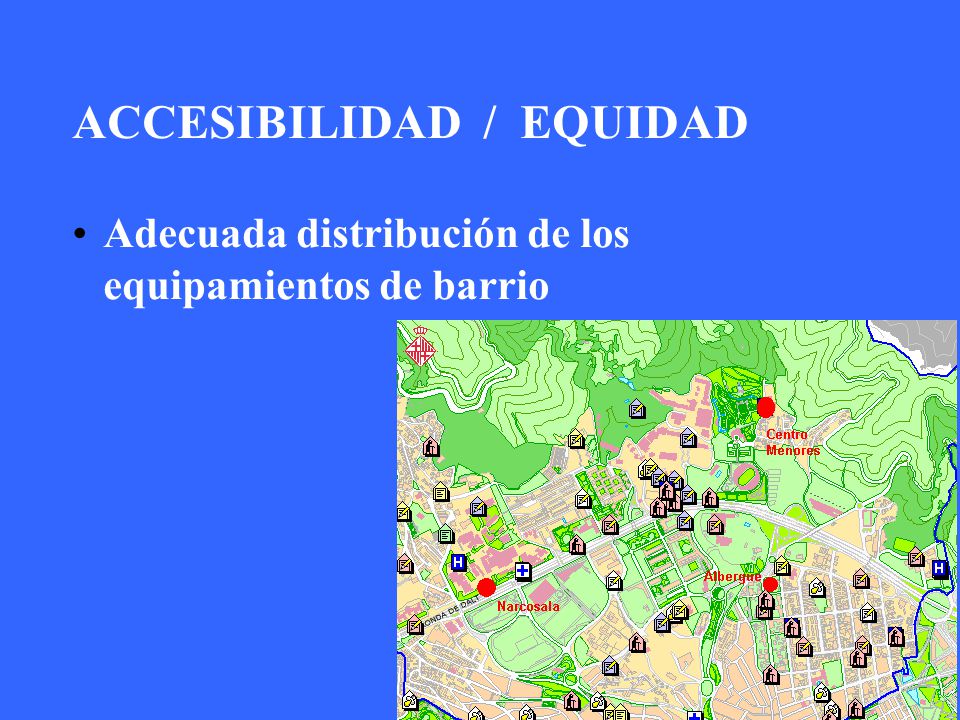

29 ACCESIBILIDAD / EQUIDAD Adecuada distribución de los equipamientos de barrio

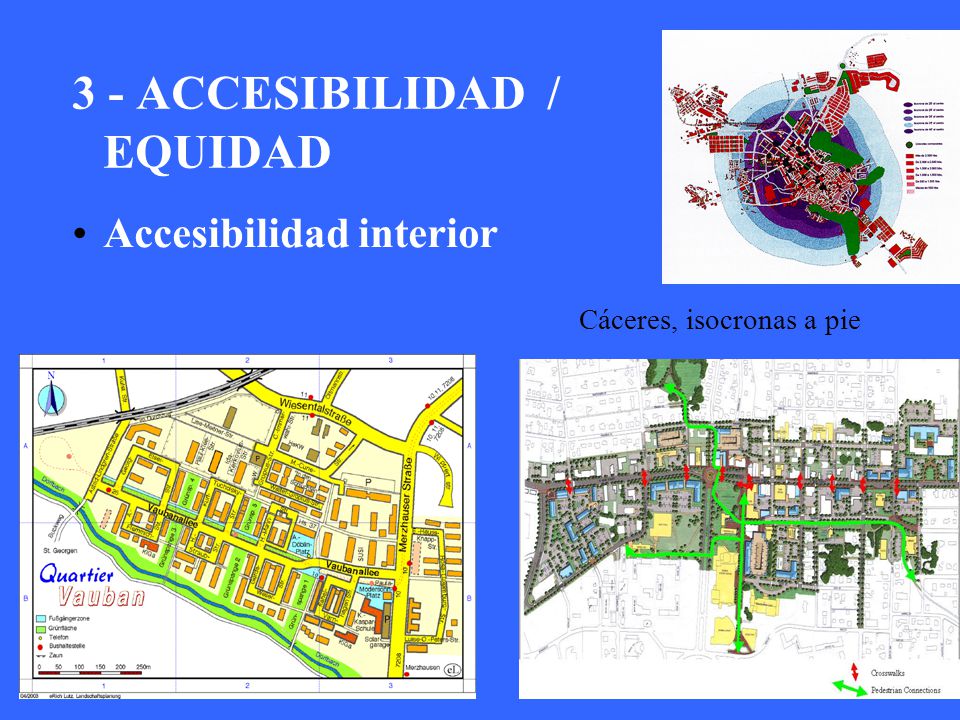

30 3 - ACCESIBILIDAD / EQUIDAD Accesibilidad interior Cáceres, isocronas a pie

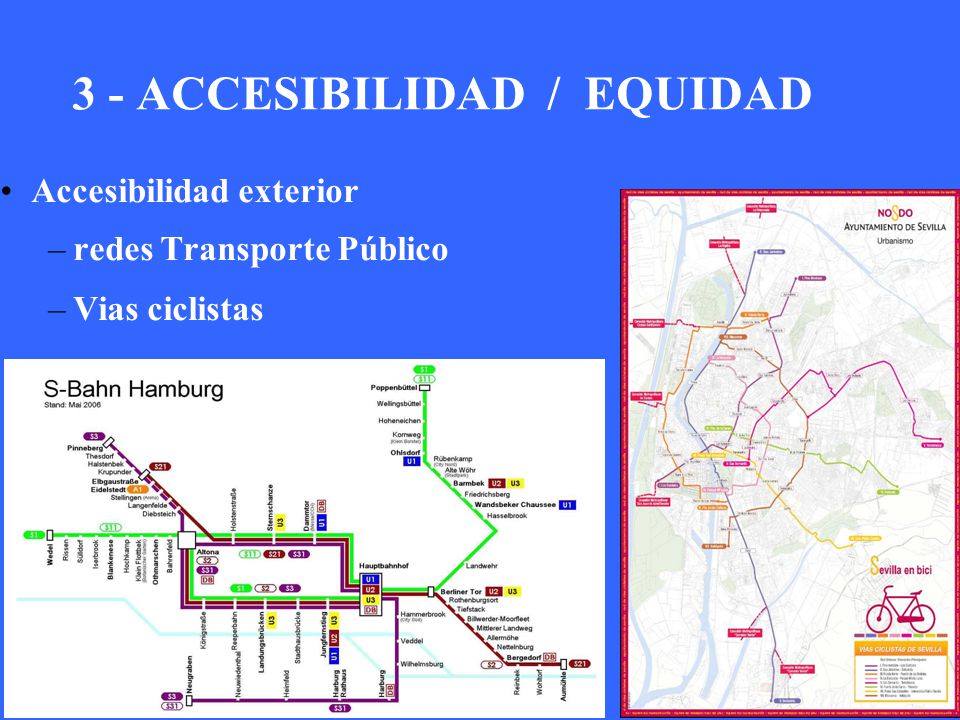

31 3 - ACCESIBILIDAD / EQUIDAD Accesibilidad exterior –redes Transporte Público –Vias ciclistas

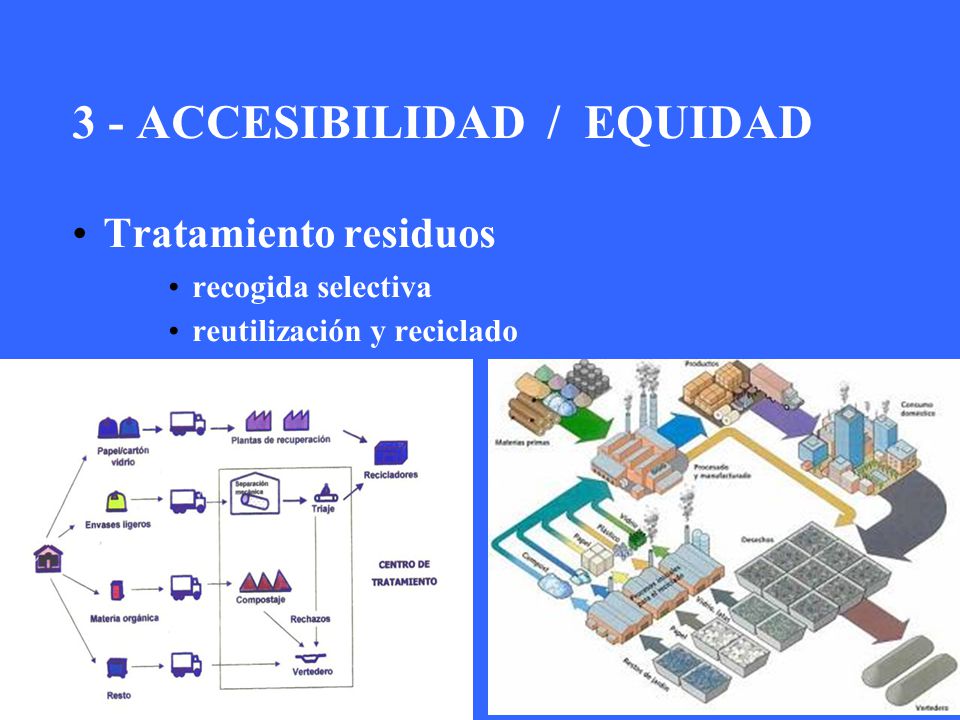

32 3 - ACCESIBILIDAD / EQUIDAD Tratamiento residuos recogida selectiva reutilización y reciclado

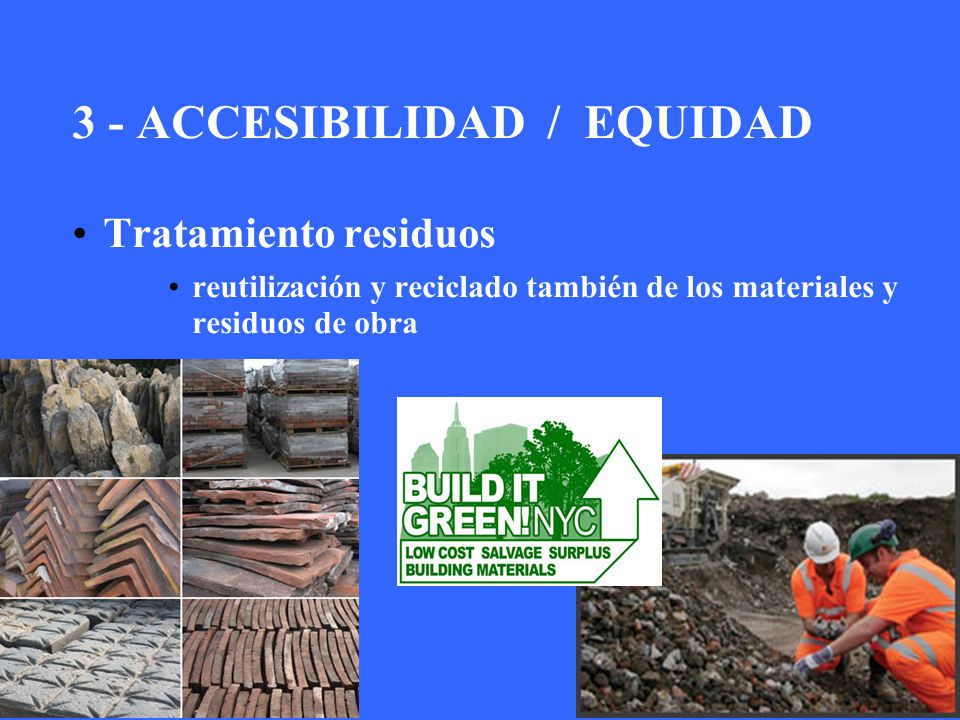

33 3 - ACCESIBILIDAD / EQUIDAD Tratamiento residuos reutilización y reciclado también de los materiales y residuos de obra

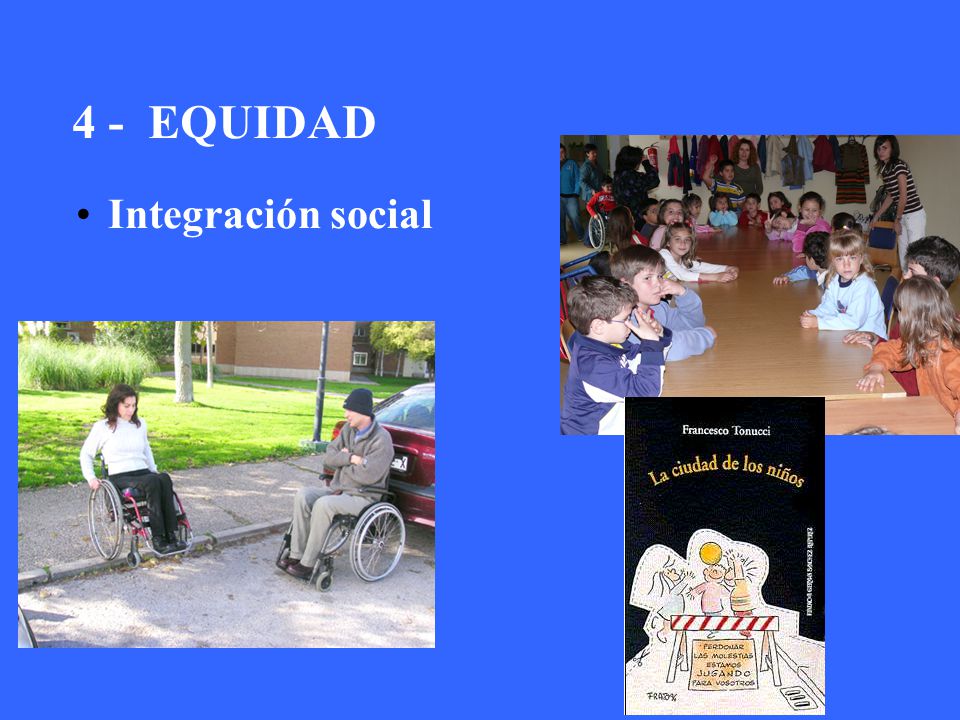

34 4 - EQUIDAD Integración social

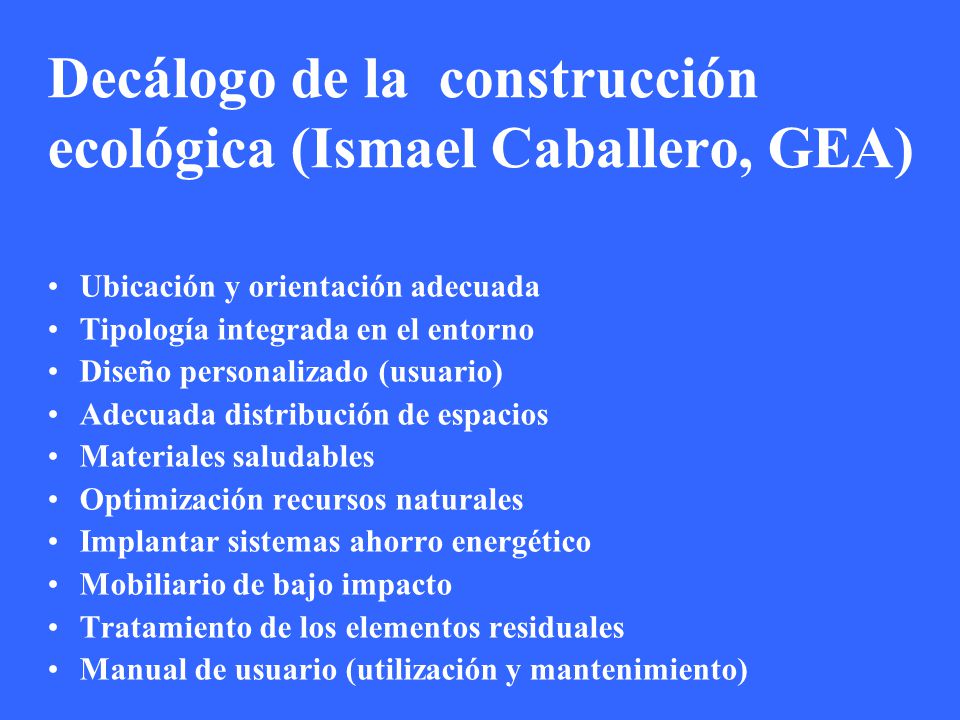

35 Decálogo de la construcción ecológica (Ismael Caballero, GEA)‏ Ubicación y orientación adecuada Tipología integrada en el entorno Diseño personalizado (usuario)‏ Adecuada distribución de espacios Materiales saludables Optimización recursos naturales Implantar sistemas ahorro energético Mobiliario de bajo impacto Tratamiento de los elementos residuales Manual de usuario (utilización y mantenimiento)‏

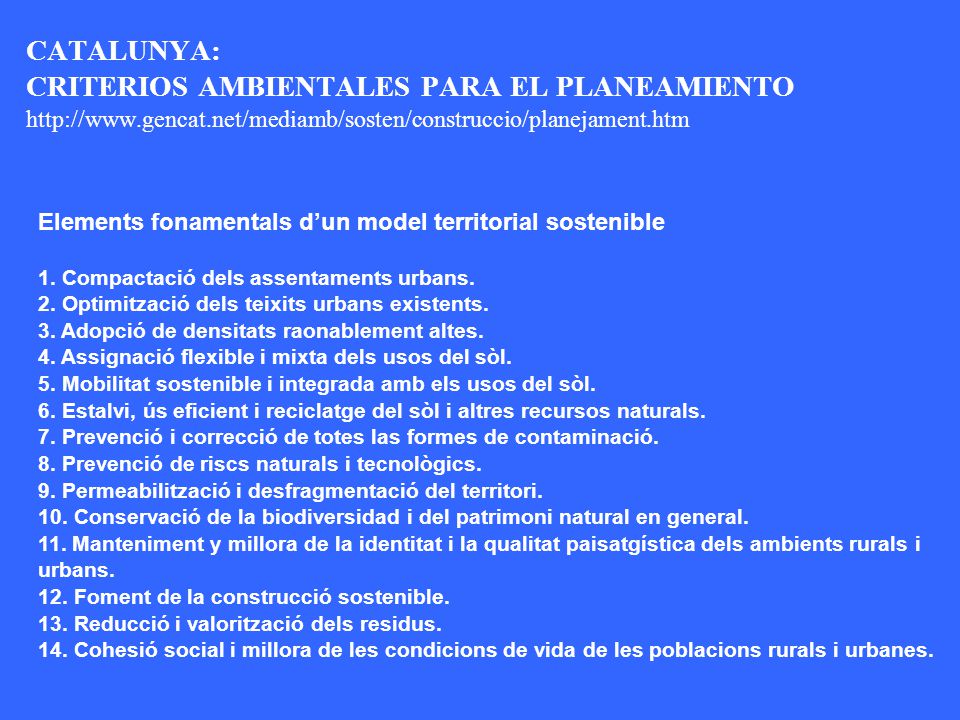

36 CATALUNYA: CRITERIOS AMBIENTALES PARA EL PLANEAMIENTO http://www.gencat.net/mediamb/sosten/construccio/planejament.htm Elements fonamentals d’un model territorial sostenible 1. Compactació dels assentaments urbans. 2. Optimització dels teixits urbans existents. 3. Adopció de densitats raonablement altes. 4. Assignació flexible i mixta dels usos del sòl. 5. Mobilitat sostenible i integrada amb els usos del sòl. 6. Estalvi, ús eficient i reciclatge del sòl i altres recursos naturals. 7. Prevenció i correcció de totes las formes de contaminació. 8. Prevenció de riscs naturals i tecnològics. 9. Permeabilització i desfragmentació del territori. 10. Conservació de la biodiversidad i del patrimoni natural en general. 11. Manteniment y millora de la identitat i la qualitat paisatgística dels ambients rurals i urbans. 12. Foment de la construcció sostenible. 13. Reducció i valorització dels residus. 14. Cohesió social i millora de les condicions de vida de les poblacions rurals i urbanes.
