CDEO en el marco normativo del CTE

Presentación del tema: "CDEO en el marco normativo del CTE"— Transcripción de la presentación:

1 CDEO en el marco normativo del CTE

2 Agentes de la edificación
Según la LOE . Capítulo III Son agentes de la edificación todas aquellas personas que intervienen en el proceso de la edificación. Según su función encontramos: El Promotor Es el agente de la edificación que decide, impulsa, programa y financia las obras de edificación para si o para terceros. El Proyectista Es el que, por encargo del promotor, redacta el proyecto según la normativa vigente. El Constructor Es el agente que asume el compromiso de ejecutar las obras o parte de las mismas según proyecto y contrato.

3 Agentes de la edificación
El Director de Obra Es el agente que, formando parte de la dirección facultativa, dirige el desarrollo de la obra en los aspectos técnicos, estéticos, urbanísticos y medioambientales, según el proyecto y la licencia. El Director de Ejecución de Obra Es el agente que, formando parte de la dirección facultativa, asume la función técnica de dirigir la ejecución material de la obra y de controlar cualitativa y cuantitativamente la construcción y la calidad de lo edificado. Las Entidades y Laboratorios de Control de Calidad Son entidades de control las que pueden prestar asistencia técnica en la verificación del proyecto, de los materiales y de la ejecución de la obra y de sus instalaciones. Son los laboratorios los que prestan la asistencia técnica mediante la realización de ensayos o pruebas de servicio de los materiales, sistemas o instalaciones.

4 Agentes de la edificación
Los suministradores de productos Son los fabricantes, almacenistas, importadores o vendedores de productos de construcción. Los propietarios y usuarios Es el agente que goza del derecho de uso del edificio de forma continuada: Personas que habitualmente u ocasionalmente acuden al edificio. La propiedad del mismo. Personas que se pueden encontrar en la zona de influencia del edificio (vecinos, transeúntes, etc.).

5 Código Técnico de la Edificación

6 CTE en la Ejecución de las obras
Artículo 7. Generalidades Durante la construcción de las obras el Director de la obra y el Director de la Ejecución de la obra realizarán, según sus respectivas competencias, los controles siguientes: Control de recepción en obra de los productos, equipos y sistemas. Control de ejecución de la obra. Control de la obra terminada. También se conocen popularmente como: Control de recepción – Controles previos a la ejecución Control de ejecución – Controles durante la ejecución Control de obra terminada – Controles después de la ejecución Cabe señalar que los ensayos se incluyen en el control de recepción aunque se desarrollen durante la ejecución.

7 Control de recepción Artículo 7.2 Control de recepción
Comprobar que las características técnicas de los productos, equipos y sistemas suministrados satisfacen lo exigido en el proyecto. Este control comprenderá: El control de la documentación de los suministros. El control mediante distintivos de calidad o evaluaciones técnicas de idoneidad. El control mediante ensayos.

8 Control de recepción: Suministros
Artículo Los suministradores entregarán al constructor, quien los facilitará al director de ejecución de la obra, los documentos de identificación del producto exigidos por la normativa de obligado cumplimiento y, en su caso, por el proyecto o por la dirección facultativa. Director Ejecución Suministrador Constructor Esta documentación comprenderá, al menos, los siguientes documentos: Los documentos de origen, hoja de suministro y etiquetado. El certificado de garantía del fabricante, firmado por una persona física. Los documentos de conformidad o autorizaciones administrativas exigidas reglamentariamente, incluida la documentación correspondiente al marcado CE de los productos de construcción, cuando sea pertinente, de acuerdo con las disposiciones que sean transposición de las Directivas Europeas que afecten a los productos suministrados.

9 Documentos de origen, etiquetado

10 Documentos de origen, etiquetado

11 Tipos de marcado del producto

12 El marcado CE y las normas UNE
El CTE y las disposiciones nacionales determinan que las normas UNE regularán el marcado CE y sus sistemas de verificación para los distintos productos de la construcción. Según la Web del Ministerio de Fomento, en su Secretaría General Técnica, en el apartado de Marcado CE: Relación de Normas Armonizadas de Productos de Construcción Publicadas en Disposiciones Oficiales para el Marcado “CE”

13 Tejas y piezas auxiliares de arcilla cocida
Norma UNE-EN 1304 Para las tejas y piezas auxiliares de arcilla cocida se ha definido la norma UNE-EN En el cuadro adjunto se define el sistema de verificación dependiendo del uso previsto y de la reacción al fuego. Tejas y piezas auxiliares de arcilla cocida Marcado CE según UNE-EN 1304: 2006 Sistema de evaluación de la conformidad exigido: Tejas y piezas auxiliares de arcilla cocida Uso previsto Reacción al fuego Sistema Sujeto a reglamentación sobre reacción al fuego A1 a F 3 Productos A1 que se considera que “cumplen” sin ensayo 4 Sujeto a reglamentación sobre comportamiento al fuego exterior Productos ensayados Productos que se considera que “cumplen” sin ensayo Sujeto a reglamentación de sustancias peligrosas Otros usos

14 Sistemas de verificación del marcado CE
Sistema de verificación Documentación 1+ 1 2+ 2 3 4 Marcado CE X Declaración CE de conformidad Certificado CE de conformidad Certificación de control de producción de fabrica X(1) X(2) X(3) Informe de ensayo inicial de tipo (1) Opcional (2) Emitido por el organismo certificador (3) Emitido por el organismo de inspección

15 Control de recepción: Suministros Documentación del producto

16 Control de recepción: Suministros DITE

17 Control de recepción: Distintivos de calidad
Artículo El suministrador proporcionará la documentación precisa sobre: Los distintivos de calidad que ostenten los productos, equipos o sistemas suministrados. Las evaluaciones técnicas de idoneidad para el uso previsto de productos, equipos y sistemas innovadores y la constancia del mantenimiento de sus características técnicas. El director de la ejecución de la obra verificará que esta documentación es suficiente para la aceptación de los productos, equipos y sistemas amparados por ella.

18

19

20 Control de recepción: Ensayos
Artículo Para verificar el cumplimiento de las exigencias básicas del CTE puede ser necesario realizar ensayos y pruebas sobre algunos productos, según lo especificado por: La reglamentación vigente El proyecto La dirección facultativa La realización de este control se efectuará de acuerdo con los criterios establecidos en el proyecto o indicados por la dirección facultativa sobre el muestreo del producto, los ensayos a realizar, los criterios de aceptación y rechazo, y las acciones a adoptar.

21

22

23

24 Control de ejecución Artículo 7.3
Durante la construcción, el Director de la Ejecución de la obra controlará la ejecución de cada unidad de obra verificando: El replanteo Los materiales que se utilicen La correcta ejecución y disposición de los materiales Las verificaciones y demás controles a realizar Para comprobar la conformidad con : El proyecto La legislación aplicable Las normas de buena práctica constructiva Las instrucciones de la dirección facultativa

25 Control de obra terminada
Artículo 7.4 En la obra terminada deben realizarse las comprobaciones y pruebas de servicio siguientes: Las previstas en el proyecto Las ordenadas por la dirección facultativa Las exigidas por la legislación aplicable Además de las que puedan establecerse con carácter voluntario

26 Documentación del seguimiento de la obra
Anejo II.1 Documentación obligatoria del seguimiento de la obra: El Libro de Órdenes y Asistencias El Libro de Incidencias de seguridad y salud El proyecto, sus anejos y modificaciones La licencia de obras, la apertura del centro de trabajo El certificado final de la obra Una vez finalizada la obra, la documentación del seguimiento será depositada por el director de la obra en el Colegio Profesional correspondiente o, en su caso, en la Administración Pública competente, que aseguren su conservación y se comprometan a emitir certificaciones de su contenido a quienes acrediten un interés legítimo.

27 Documentación del control de la obra
Anejo II.2 El control de calidad de las obras realizado incluirá el control de recepción de productos, de ejecución y de obra terminada. Para ello: El DEO recopilará la documentación del control realizado. El constructor recabará de los suministradores de productos y facilitará a la dirección facultativa: - La documentación de los productos - Sus instrucciones de uso y mantenimiento - Las garantías correspondientes Una vez finalizada la obra, la documentación del seguimiento del control será depositada por el director de la ejecución de la obra en el Colegio Profesional que asegure su tutela y se comprometa a emitir certificaciones de su contenido a quienes acrediten un interés legítimo.

28 SEGUIMIENTO DE CONTROL RECABAR DOCUMENTACIÓN
Función de cada agente Promotor Director de obra Director de ejecución Constructor Suministrador Fabricante Laboratorio PLAN DE CONTROL PROGRAMA DE CONTROL SEGUIMIENTO DE CONTROL RECABAR DOCUMENTACIÓN ALBARÁN O CERTIFICADO MARCADO CE, DITE, DIT, DAU ENSAYOS

29 Diagrama según funciones
FABRICANTE SUMINISTRADOR LABORATORIO CONSTRUCTOR DIRECCIÓN FACULTATIVA COLEGIO PROFESIONAL A QUIEN ACREDITE INTERÉS LEGÍTIMO

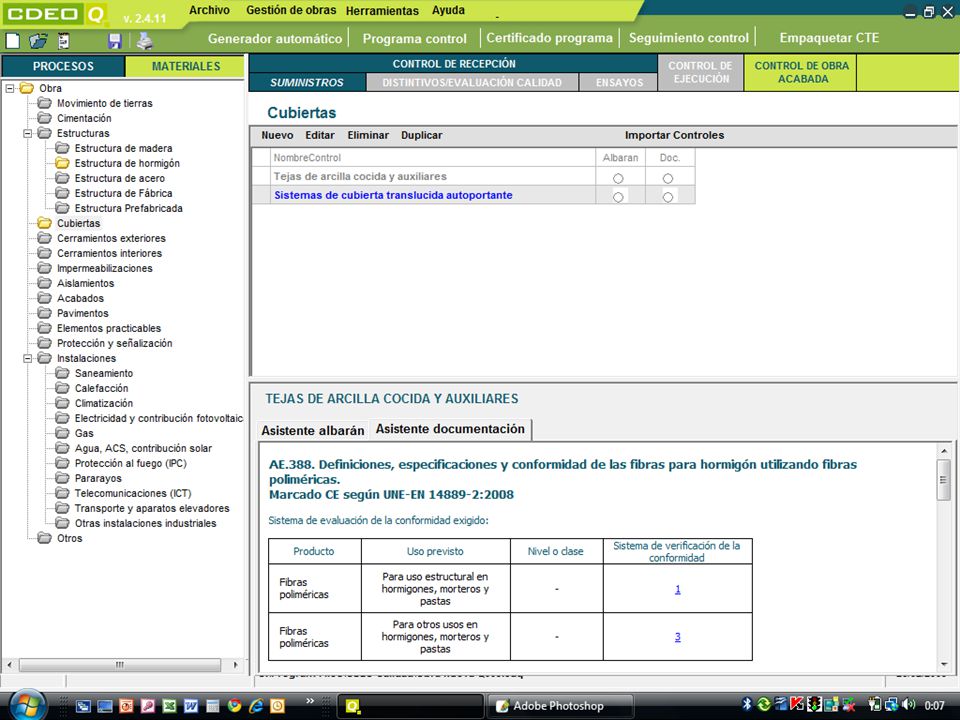

30 Demostración de CDEO Procedemos a mostrar cómo la herramienta informática CDEO/Calidad, desarrollada para realizar el control de calidad y gestionar la documentación técnica exigida por el CTE, actúa como un generador automático del listado de los controles y de la documentación necesaria para justificar el control de calidad exigido por la normativa, incluyendo los marcados CE, los distintivos DIT y DAU, y los ensayos necesarios para los distintos materiales que constituyen la obra.

31

32

33

34

35

36

37

38

39

40

41

42

43

44

45

46

47

48

49

50

51

52 Precios especiales CDEO
Precios especiales Acuerdo Colegio: + + Mantenimiento 1 año Mantenimiento 1 año + + CDEO Sincro & Mobile CDEO Sincro & Mobile + 391 € 575 € Hasta el 26 de junio: 362 € 665 € 465 € Hasta el 26 de junio: 432 €

53 Precios mantenimientos CDEO
RENOVACIÓN COLECTIVA MANTENIMIENTO ANUAL (a través del COAAT León) FECHA LÍMITE: Viernes, 26 de junio + 32 € 22,40 € 105 € 73,50 €

54 Precios especiales Calculateh
Precios especiales Acuerdo Colegio: Vigas y Pilares Muros de Contención 63 € 54 € 95 € 80 € PACK Vigas y Pilares + Muros 137 € 123 €
