1 Atlas de Infraestructura Urbana Lineamientos para la elaboráción del Atlas de Infraestructura Urbana de la Zona Metropolitana.

2 Atlas de Infraestructura Urbana Antecedentes. El presente proyecto nace la necesidad de contar con un sistema que permita concentrar, normalizar, homologar, consultar y actualizar la información que genera, cada una de las entidades que cuenta con infraestructura en los diferentes niveles de la vía publica del áres urbana, todo esto, dentro de un marco geográfico único, denominado “Atlas de Infraestructura Urbana de la Zona Metropolitana de Guadalajara”.

3 Atlas de Infraestructura Urbana Necesidades Contar con un sistema que identifique la ubicación exacta de la infraestructura existente, tanto aérea, subterránea y a nivel, de toda la Zona Metropolitana de Guadalajara. Contar con un sistema con el cual podría realizar una mejor planeación de las obras y evitar conflictos con las instalaciones, que se traducen en un gasto adicional de recursos económicos y humanos.

4 Atlas de Infraestructura Urbana No contar con un banco de proyectos ejecutivos Se disminuya la capacidad de gestión de recursos Juegos Panamericanos Se requiere generar la información de la infraestructura urbana para cada proyecto y se duplica. Se invierte lo mínimo en el diseño de estudios, planes y proyectos Iniciar procesos de renovación urbana con visión de largo plazo Bicentenario de la Independencia Genera la debilidad de No se aprovecha la oportunidad de Provoca que PROGRAMA SECTORIAL DE DESARROLLO DE INFRAESTRUCTURA PRODUCTIVA, 2007-2013.

5 Atlas de Infraestructura Urbana Objetivo General que identifique la ubicación exacta de todo tipo de instalaciones aéreas, subterráneas y a nivel un sistema, que permita la consulta de la información actualizada periódicamenteEl presente proyecto tiene como alcance General el crear, a través de varias etapas, un Atlas de Infraestructura Metropolitana, que identifique la ubicación exacta de todo tipo de instalaciones aéreas, subterráneas y a nivel, dentro de la Zona Metropolitana de Guadalajara, a través de la generación de un sistema, que permita la consulta de la información, por parte de los usuarios que forman parte del proyecto y a su vez, pueda ser actualizada periódicamente por los generadores de dicha información.

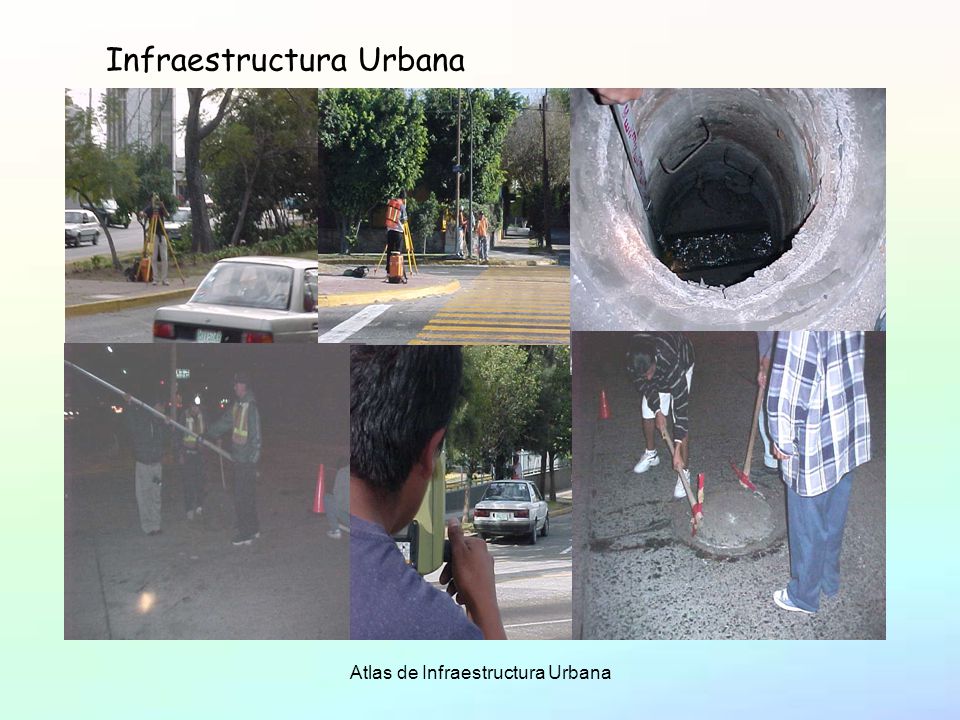

6 Atlas de Infraestructura Urbana Infraestructura Urbana

7 Atlas de Infraestructura Urbana Participantes Los Guadalajara, Tlaquepaque, Tonala, Zapopan, Tlajomulco de Zuñiga, El Salto y Juanacatlán, además del Sistema Intermunicipal para el Agua Potable, Secretaría de Desarrollo Urbano y la Comisón Estatal del Agua y el Instituto de Información Territorial del Estado de Jalisco.

8 Atlas de Infraestructura Urbana Metodología Para la realización del proyecto se tiene planteado trabajar de forma coordinada con las entidades participantes en la integración de la información. Elaboración y firma de un convenio de coolaboración entre las entidades participantes a través de la consolidación de un Comité Técnico para el Atlas de Infraestructura con todas las entidades participantes, se procederá a realizar un diagnóstico general por cada una de las entidades participantes.

9 Atlas de Infraestructura Urbana Metodología Se realizará la conceptualización de los objetos por incluir en el proyecto a través de la elaboración de un diccionario de datos para cada tema. Se requiere la adecuación de la información existente, de acuerdo con los lineamientos especificados en el diccionario de datos. A partir de la adecuación de la información se deben generar las bases de datos. De manera paralela se trabajara en la actualización y homologación de la cartografía.

10 Atlas de Infraestructura Urbana Metodología Se trabajara en la liga de las bases de datos creadas por los participantes con la cartografía. Las bases de datos ligadas a la cartografia se integrarán al información al Sistema de Información Territorial Estatal en Línea (SITEL). Se pretende que la consulta de la información de la información se realice de forma remota. Se realizará la actulización períodica de la información, de acuerdo con el dimanismo de generación de la misma.

11 Atlas de Infraestructura Urbana Productos a obtener Por los participantes –Cada uno de lo participantes del proyecto aportará la información sobre la ubicación de la infraestructura con que cuenta y que le permite la realización de su operación. Por el IITEJ –Entregara el sistema que sirva como marco geográfico de referencia para la integración de la información, autorizando, por participante, una cuenta de acceso al Sistema de Información Territorial Estatal en Línea, para la consulta de la información integrada y para realizar las actualizaciones.

12 Atlas de Infraestructura Urbana

13 Desarrollo del proyecto. Elaboración del Proyecto Técnico. Propuesta de Anexo Técnico Firma del convenio Ajustes del anexo técnico. Elaboración de los Diccionarios de Datos. Definición de las Simbologías. Curso de Creación y diseño de tablas. Curso: liga de atributos con cartografia.

14 Atlas de Infraestructura Urbana Elaboración de proyecto ETAPAS DEL PROYECTO. I. Redes de Agua Potable y Alcantarillado. II. Telecomunicaciones III. Transporte y Vialidad IV. Áreas Verdes V. Líneas Eléctricas y Alumbrado. VI. Redes de Conducción de Hidrocarburos.

15 Atlas de Infraestructura Urbana Redes de Conducción de Hidrocarburos. Telecomunicaciones. Transporte y Vialidades. Áreas Verdes. Líneas Eléctricas y Alumbrado Público Redes de Agua Potable y Alcantarillado

16 Atlas de Infraestructura Urbana Redes de Agua Potable.

17 Atlas de Infraestructura Urbana Redes de Alcantarillado.

18 Atlas de Infraestructura Urbana Propuesta de anexo técnico

19 Atlas de Infraestructura Urbana

20 Ajustes del anexo técnico. I. Redes de Agua Potable y Alcantarillado. II. Alumbrado Público. III. Áreas Verdes

21 Atlas de Infraestructura Urbana Elaboración de los Diccionarios de Datos. Identificación de objetos de la realidad. Definición de objetos por tema. Definición de clases por tema. Definición de la Geometría y escalas Definición de los métodos de trabajo para la generación de datos. Definición Atributos de los objetos definidos para estos temas Definición del Dominio de valores. Especificación de las posibles restricciones para la generación de información. Definición de la Unidad mínima cartografiable. Determinación de la completitud de los datos. Definir las posibles relaciones entre objetos.

22 Atlas de Infraestructura Urbana

23 Objetos por tema Agua potable y alcantarillado. –14 objetos. Alumbrado público. –6 objetos Áreas verdes. –6 objetos.

24 Atlas de Infraestructura Urbana

25

26

27 Definición de las Simbologías. Se trabajo en una propuesta de acuerdo con la normatividad existente en diferentes niveles. Se llego a una simbología para cada uno de los temas desrrollados. –Agua Potable y Alcantarillado. –Alumbrado Público. –Áreas Verdes.

28 Atlas de Infraestructura Urbana

29

30

31

32 Curso de Creación y diseño de tablas.

33 Atlas de Infraestructura Urbana Actividades por realizar. Adecuación de la información. –Gernaración de Tablas con información. –Liga de atributos de las bases de datos con la cartografía. Integración de la información. Consulta de la información. Actualización de la información. Desarrollo de las siguientes etapas.

34 Atlas de Infraestructura Urbana http://iit.jalisco.gob.mx G R A C I A S iit@jalisco.gob.mx Tel: 37 77 17 70 Geog. Rosa Olivia Contreras Uribe rcontre@jalisco.gob.mx
