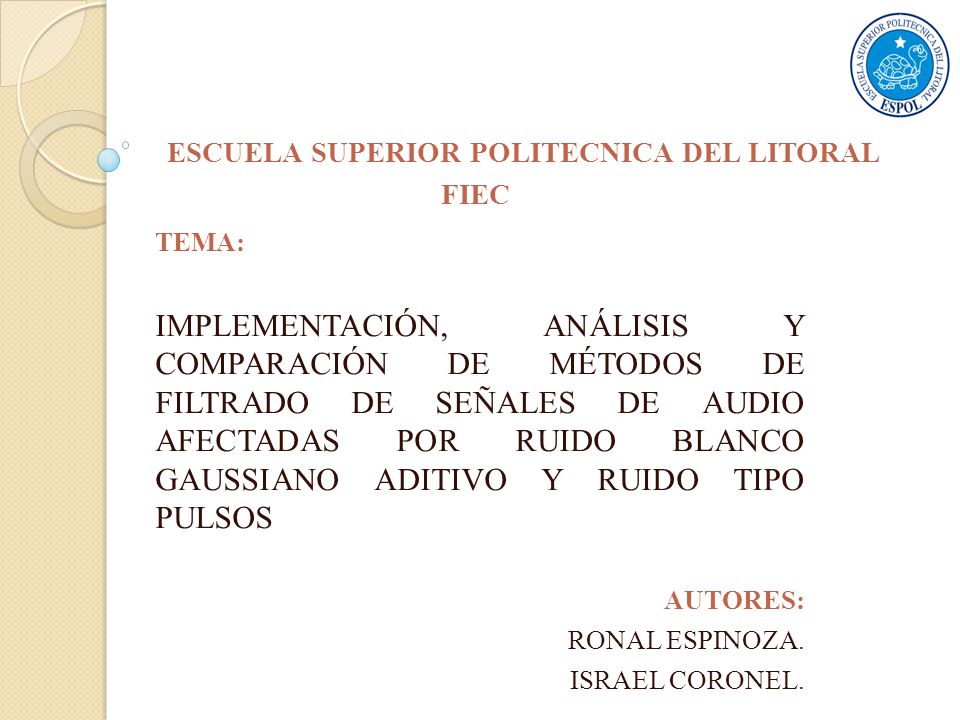

1 ESCUELA SUPERIOR POLITECNICA DEL LITORAL FIEC
TEMA: IMPLEMENTACIÓN, ANÁLISIS Y COMPARACIÓN DE MÉTODOS DE FILTRADO DE SEÑALES DE AUDIO AFECTADAS POR RUIDO BLANCO GAUSSIANO ADITIVO Y RUIDO TIPO PULSOS AUTORES: RONAL ESPINOZA. ISRAEL CORONEL.

2 OBJETIVO GENERAL Realizar un estudio comparativo de algunos de los métodos más empleados para la recuperación de las señales de audio.

3 Implementar los filtros.
OBJETIVO ESPECIFICO Implementar los filtros. Analizar los métodos de filtrado implementados. Comparación de los filtros.

4 INTRODUCCIÓN El proyecto se enfoca en la comparación de diferentes métodos de filtrado de señales de audio. Selección de métodos de filtrado digitales adaptativos RLS, LMS y Butterworth. Utilización de ruidos AWGN y ruido tipo pulso. Métodos cuantitativos (MSE y SNR) y cualitativos (Encuesta).

5 RUIDO AWGN

6 RUIDO TIPO PULSOS Clicks&Pops.
Aparece cuando las fuentes de audio son encendidas/apagadas. Algo parecido ocurre con las fuentes de corriente directa.

7 FILTRO IIR BUTTERWORTH
Emplea valores de entrada actual y anterior. También se llaman recursivos. VENTAJAS: Utilizan menos coeficientes (polos y ceros). DESVENTAJAS Inestabilidad (presencia de polos). No garantizan FT lineal. Implementación muy compleja. BUTTERWORTH: respuesta más plana en f=0 y F=1. Ancha banda de transición.

8 FILTRO LMS LMS (Least Mean Square algorithm)
Valor esperado mínimo del cuadrado de la señal de error

9 FILTRO RLS RLS (Recursive Least Square algorithm).
Los mínimos cuadrados de los pesos de los filtros FIR. El puerto de salida saca la señal filtrada.

10 IMPLEMENTACION DE RUIDO
AWGN (μ=0, σ²=1, do=41). RUIDO TIPO PULSO (A=1, T=5000, Tup=90).

11 IMPLEMENTACION BUTTERWORTH

12 IMPLEMENTACION LMS

13 IMPLEMENTACION RLS

14 PRUEBAS Y RESULTADOS BUTTERWORTH
PRESENTACIÓN

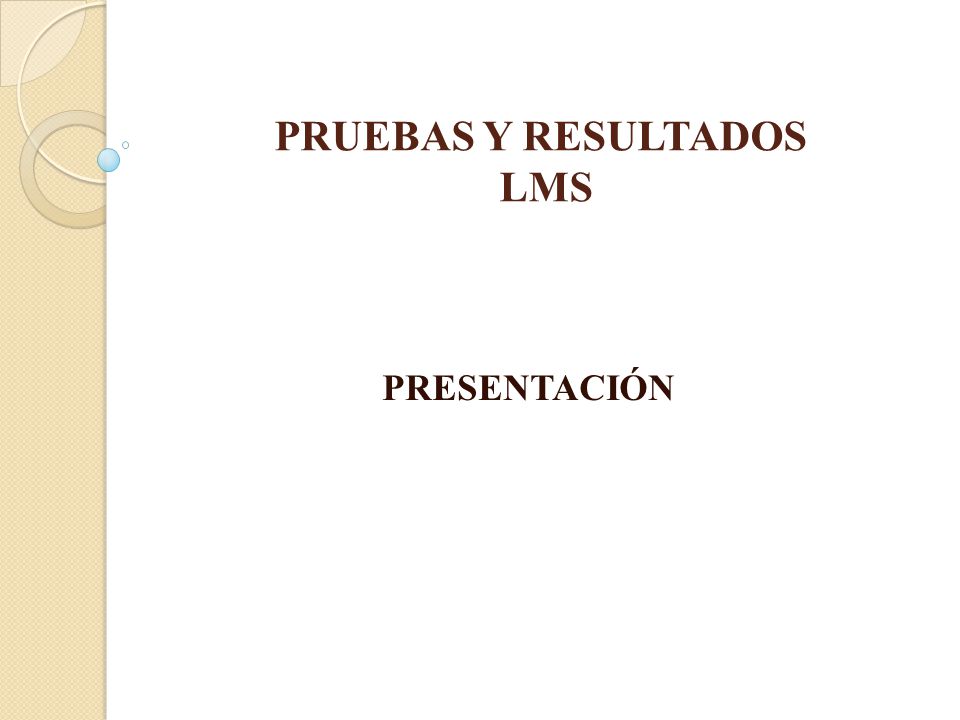

15 PRUEBAS Y RESULTADOS LMS
PRESENTACIÓN

16 PRUEBAS Y RESULTADOS RLS
PRESENTACIÓN

17 RESULTADOS CUALITATIVOS BUTTERWORTH

18 RESULTADOS CUALITATIVOS LMS

19 RESULTADOS CUALITATIVOS RLS

20 CONCLUSIONES Y RECOMENDACIONES
Método filtrado BUTTERWORTH con AWGN el MSE disminuyó en un 99.26% y la SNR se incrementó un 96,19% mientras en la encuesta 90% eligiéndolo como “EXCELENTE”. Filtrado LMS, 99,11% para MSE, SNR 165,8% con AWGN, ruido tipo PULSO el MSE 98,9 % y la SNR 103,58%, “BUENO” con el 62% para AWGN y “REGULAR” con el 94% para ruido tipo PULSO. Filtrado RLS, MSE 99,99% y SNR de 146,48% para AWGN, ruido tipo PULSO el MSE 99,95% y SNR de 101,67%. “EXCELENTE” con el 87% para AWGN, con ruido tipo PULSO con aproximadamente 80%.

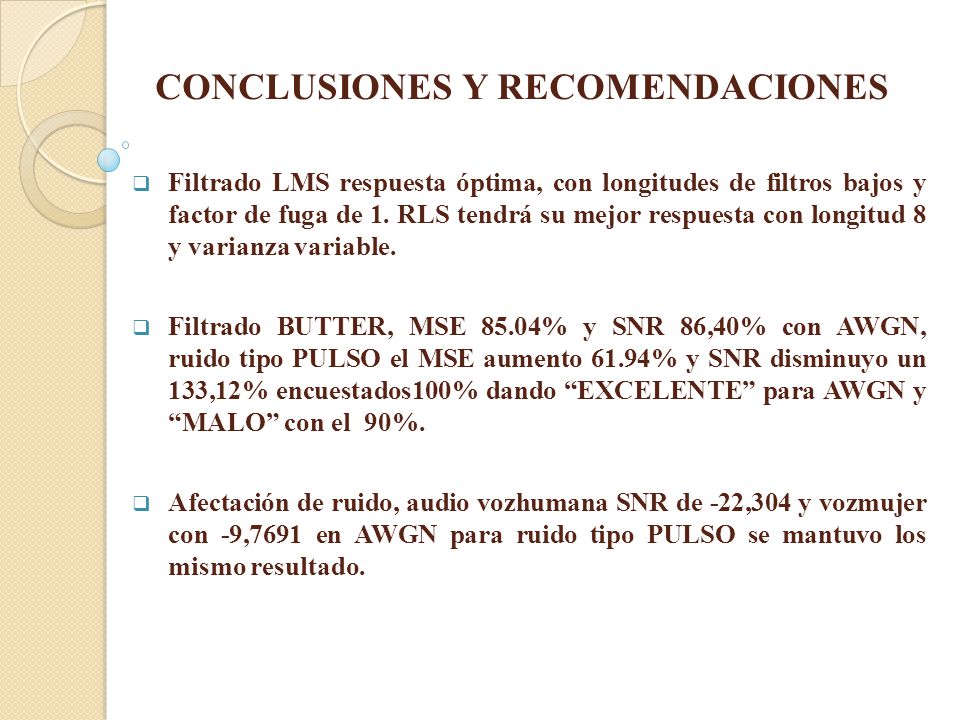

21 CONCLUSIONES Y RECOMENDACIONES
Filtrado LMS respuesta óptima, con longitudes de filtros bajos y factor de fuga de 1. RLS tendrá su mejor respuesta con longitud 8 y varianza variable. Filtrado BUTTER, MSE 85.04% y SNR 86,40% con AWGN, ruido tipo PULSO el MSE aumento 61.94% y SNR disminuyo un 133,12% encuestados100% dando “EXCELENTE” para AWGN y “MALO” con el 90%. Afectación de ruido, audio vozhumana SNR de -22,304 y vozmujer con -9,7691 en AWGN para ruido tipo PULSO se mantuvo los mismo resultado.

22 CONCLUSIONES Y RECOMENDACIONES
Se deberá fomentar la investigación a estudiantes de Ing. Electrónica y Telecomunicaciones de estos métodos de filtrado en la implementación de equipos electrónicos o canales de telecomunicaciones. Tomar en cuenta que para este trabajo la señal de audio y el ruido deberá encontrarse en el mismo tiempo de muestro. El medio de comunicación inalámbrico como por ejemplo las antenas RF está expuesto a interferencia de todo tipo, por lo tanto se recomienda realizar investigaciones que ayuden a solventar este inconveniente

23 CONCLUSIONES Y RECOMENDACIONES
Se deberá encontrar el valor optimo para poder utilizar de una manera eficiente el método de filtrado RLS.

24 FIN MUCHAS GRACIAS
