1 III Taller sobre Regionalización de Precipitaciones Máximas “Plan de Radarización Hidrometeorológica de la República Argentina” Proyecto SINARAME SSRH SMN INA INTA SHN UNC UBA + INVAP… SSRH SMN INA INTA SHN UNC UBA + INVAP… Rosario, Diciembre 2011

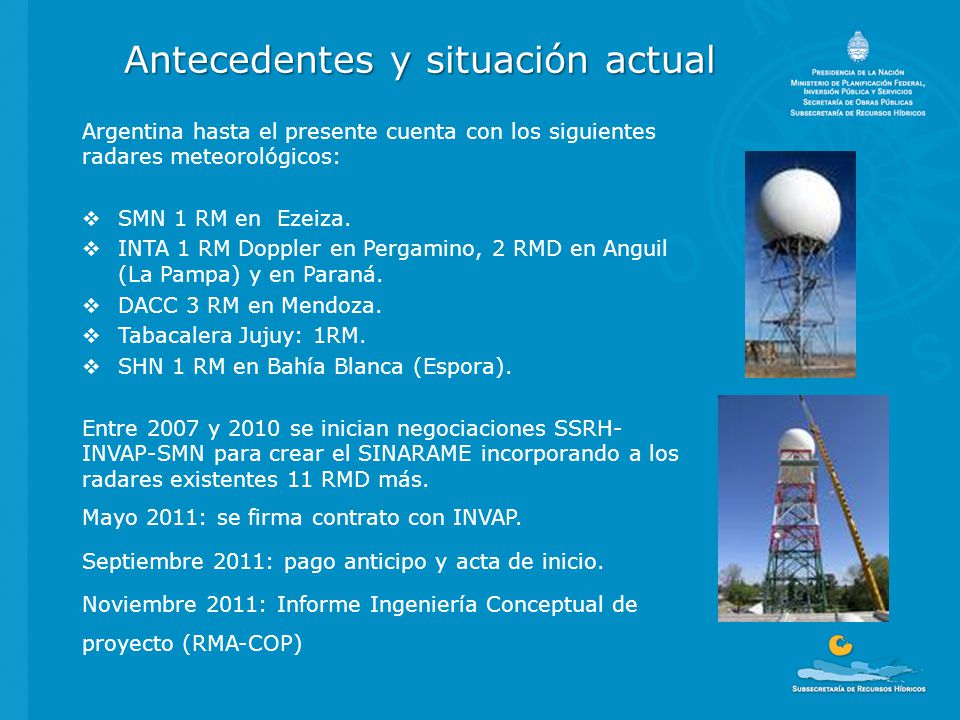

2 Argentina hasta el presente cuenta con los siguientes radares meteorológicos:  SMN 1 RM en Ezeiza.  INTA 1 RM Doppler en Pergamino, 2 RMD en Anguil (La Pampa) y en Paraná.  DACC 3 RM en Mendoza.  Tabacalera Jujuy: 1RM.  SHN 1 RM en Bahía Blanca (Espora). Entre 2007 y 2010 se inician negociaciones SSRH- INVAP-SMN para crear el SINARAME incorporando a los radares existentes 11 RMD más. Mayo 2011: se firma contrato con INVAP. Septiembre 2011: pago anticipo y acta de inicio. Noviembre 2011: Informe Ingeniería Conceptual de proyecto (RMA-COP) Antecedentes y situación actual

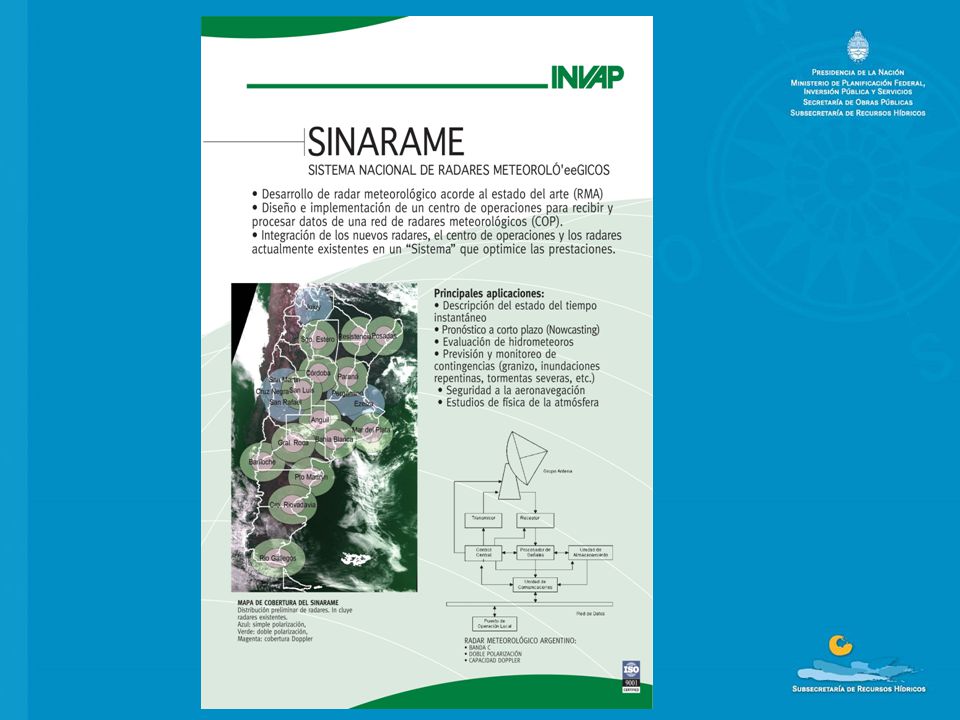

3

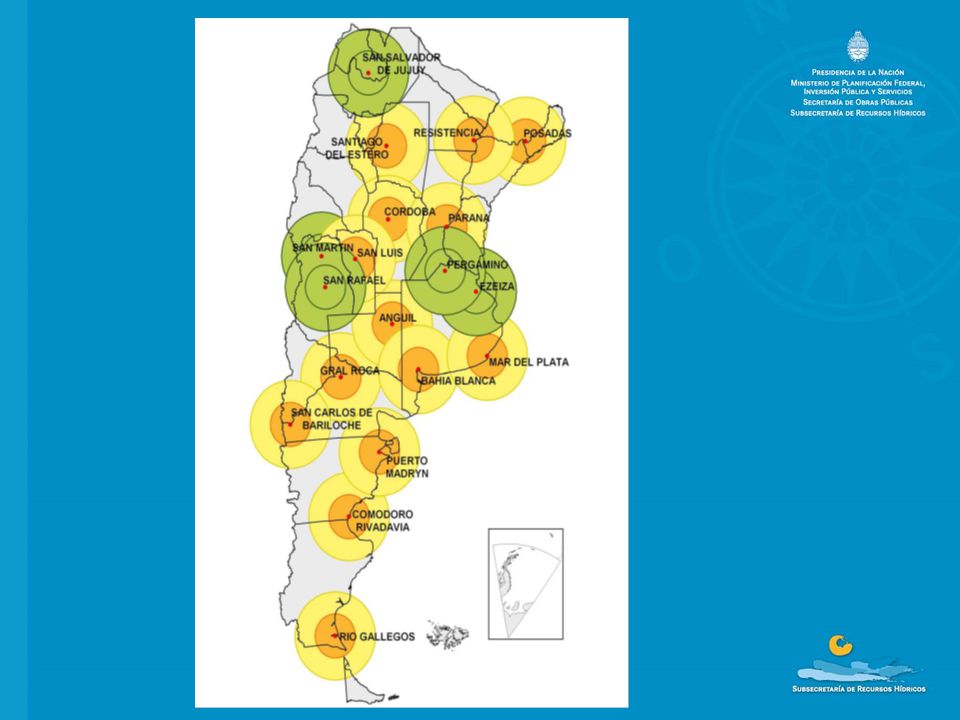

4

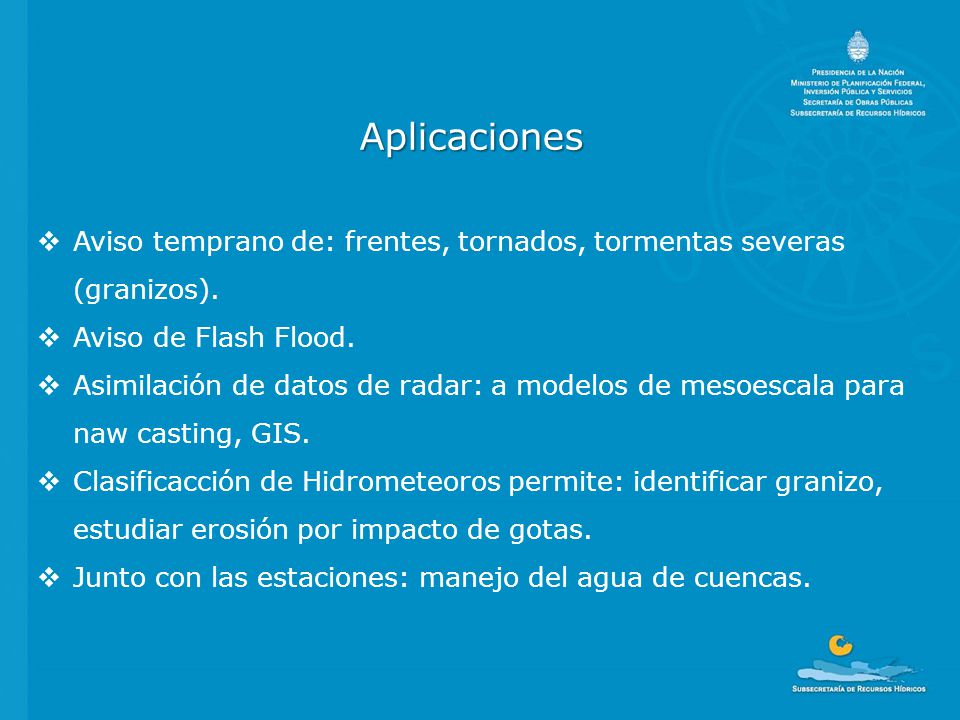

5 Aplicaciones  Aviso temprano de: frentes, tornados, tormentas severas (granizos).  Aviso de Flash Flood.  Asimilación de datos de radar: a modelos de mesoescala para naw casting, GIS.  Clasificacción de Hidrometeoros permite: identificar granizo, estudiar erosión por impacto de gotas.  Junto con las estaciones: manejo del agua de cuencas.

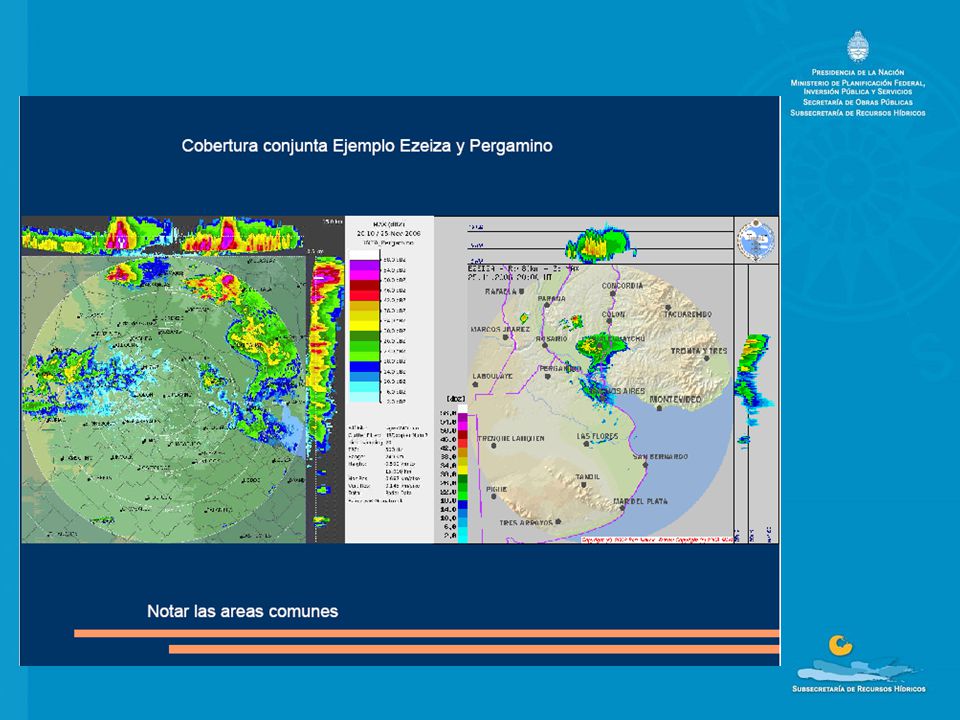

6

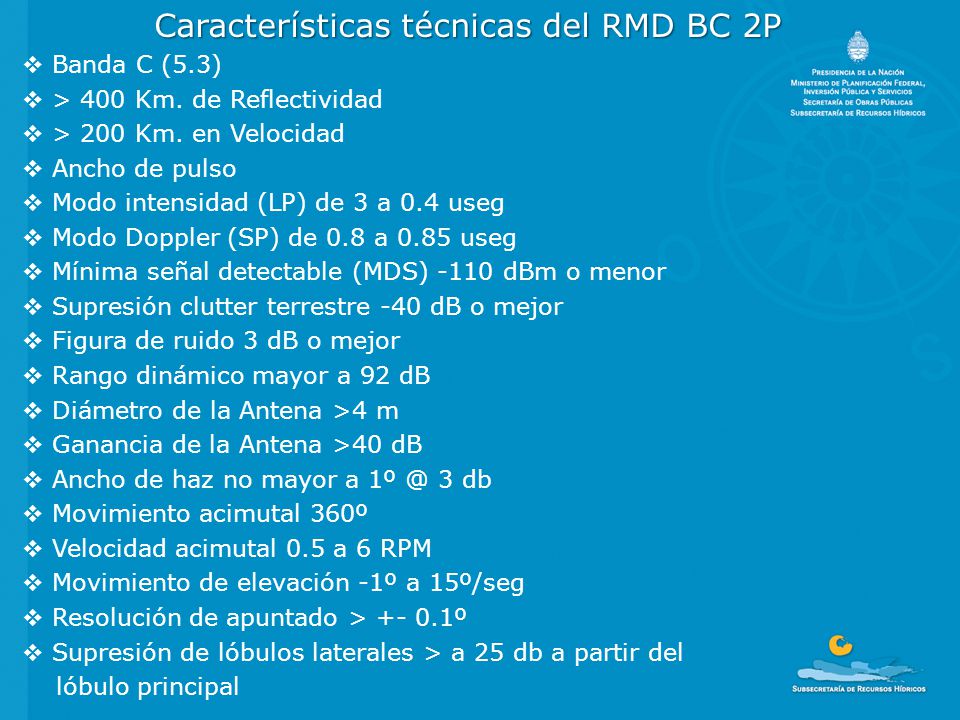

7 Características técnicas del RMD BC 2P  Banda C (5.3)  > 400 Km. de Reflectividad  > 200 Km. en Velocidad  Ancho de pulso  Modo intensidad (LP) de 3 a 0.4 useg  Modo Doppler (SP) de 0.8 a 0.85 useg  Mínima señal detectable (MDS) -110 dBm o menor  Supresión clutter terrestre -40 dB o mejor  Figura de ruido 3 dB o mejor  Rango dinámico mayor a 92 dB  Diámetro de la Antena >4 m  Ganancia de la Antena >40 dB  Ancho de haz no mayor a 1º @ 3 db  Movimiento acimutal360º  Velocidad acimutal 0.5 a 6 RPM  Movimiento de elevación -1º a 15º/seg  Resolución de apuntado > +- 0.1º  Supresión de lóbulos laterales > a 25 db a partir del lóbulo principal

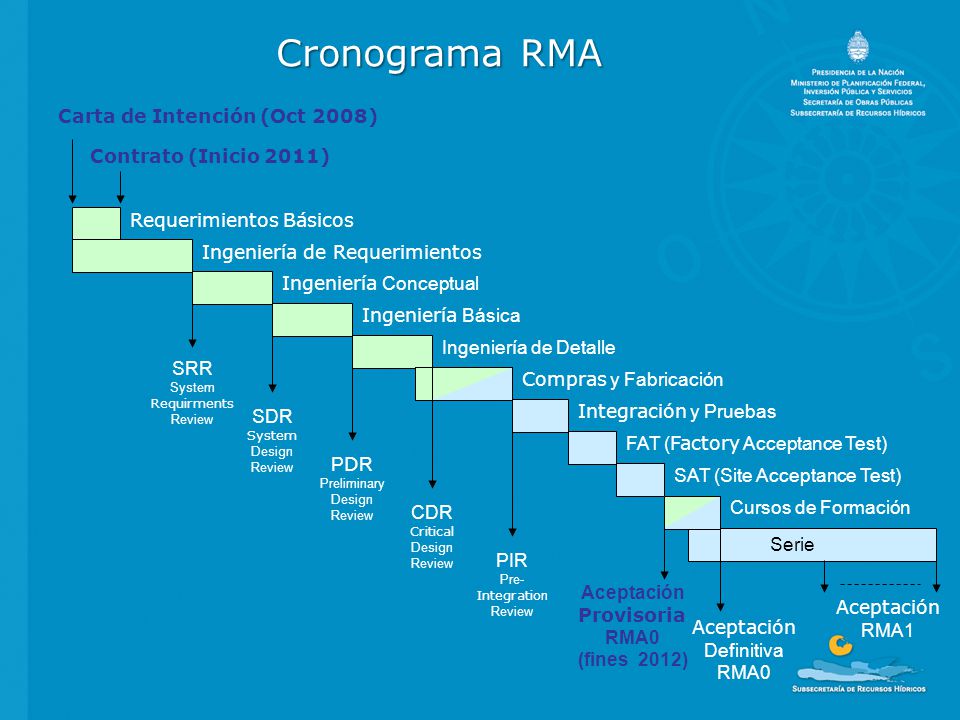

8 Requerimientos Básicos Ingeniería de Requerimientos Ingeniería Conceptual Ingeniería Básica Ingeniería de Detalle Compras y Fabricación Integración y Pruebas FAT ( Factory Acceptance Test) Cursos de Formación Serie SAT (Site Acceptance Test) Carta de Intención (Oct 2008) Contrato (Inicio 2011) SRR System Requirments Review SDR System Design Review P D R Preliminary Design Review CDR Critical Design Review PIR Pre- Integratio n Review Aceptación Provisoria RMA0 (fines 2012) Aceptación Definitiva RMA0 Aceptación RMA1 Cronograma RMA

9 Muchas gracias
