1 Microscopio Metalográfico
Integrantes Julio C. Ruiz Linda Peñaloza Paulina Zavaleta Miguel A. Salgado Ciencia de materiales

2 Metalografía Es la ciencia que estudia las características estructurales o constitutivas de un metal o aleación relacionándolas con las propiedades físicas y mecánicas

3 Características estructurales:
Tamaño de grano Tamaño, forma y distribución de las fases que comprenden la aleación y de las inclusiones no metálicas Presencia de segregaciones y otras irregularidades que pueden modificar las propiedades de un metal

4 Microscopio Es un instrumento que permite observar objetos que son demasiado pequeños para ser vistos a simple vista. El tipo más común y el primero que se inventó es el microscopio óptico. Se trata de un instrumento óptico que contiene dos o más lentes que permiten obtener una imagen aumentada del objeto y que funciona por refracción.

5 Diferenciación Este tipo de microscopio difiere de los biológicos en que el objeto a estudiar se ilumina con luz reflejada, ya que las muestras cristalográficas son opacas a la luz.

6 Inventor El microscopio metalográfico fue inventado por Henry Le Chatelier ( ) en el año 1884.

7 Usos Con ellos, es posible realizar mediciones en los componentes mecánicos y electrónicos Permite  efectuar el control de superficie y el análisis óptico de los metales. Existen multitud de variedades dependiendo del tipo de objetivos, oculares, aumento máximo permitido, enfoque, etc.

8 Usos en la industria Control de calidad Investigacion
Producción en procesos industriales

9 Constitución Se constituye basicamente de:
Un dispositivo de iluminación Un vidrio plano o prisma de reflexión El ocular El objetivo

10 Constitución

11 Partes

12 Funcionamiento Su funcionamiento está basado en la reflexión de un haz de luz horizontal que proviene de la fuente, dicha reflexión se produce, por medio de un reflector de vidrio plano, hacia abajo, a través del objetivo del microscopio sobre la superficie de la muestra.

13 Funcionamiento Parte de esta luz incidente, reflejada desde la superficie de la muestra se amplificará al pasar a través del sistema inferior de lentes, llegará al objetivo y continuará hacia arriba a través reflector de vidrio plano; después,de nuevo se amplificará en el sistema superior de lentes (ocular).

14 Ejemplos

15 Principios generales El objetivo se compone de varias lentes que, agrupadas, forman un sistema óptico . Si una probeta metalográfica se coloca un poco más allá del punto focal frontal del objetivo, se obtiene una imagen primaria real mayor que el objeto y situado al otro lado del sistema de lentes.

16 El tamaño de esta imagen primaria depende de las distancias relativas a que se encuentran del objetivo, el objeto y su imagen La distancia a que tal imagen se forma, con relación siempre al objetivo, depende de la distancia focal de este elemento, y de la distancia a que se encuentra el objeto con relación al punto focal frontal del objetivo.

17 La distancia entre ocular y objetivo es fija y corresponde a la longitud mecánica del tubo del microscopio. Para lograr que la imagen primaria se forme en la posición debida con respecto al ocular, se debe enfocar el microscopio.

18 Uso apropiado

19 Muestra La muestra debe ser de un tamaño fácil de manipular.
Una muestra blanda se puede aplanar si se mueve lentamente hacia arriba y hacia abajo a través de la superficie de una lima plana poco áspera. La muestra blanda o dura puede esmerilarse sobre una lija de banda (rotatoria),manteniendo la muestra fría sumergiéndola frecuentemente en agua durante la operación de esmerilado.

20 En todas las operaciones de esmerilado y pulido, la muestra debe moverse en sentido perpendicular a las ralladuras existentes. El esmerilado continúa hasta que la superficie quede plana y libre de mellas, rebabas, etc., y todas las ralladuras debidas al corte manual o al disco cortador no son visibles.

21 Ejemplo

22 Montado de muestra

23 Ataque El propósito del ataque químico es hacer visibles las características estructurales del metal o aleación. El proceso debe ser tal que queden claramente diferenciadas las partes de la microestructura. Esto se logra mediante un reactivo apropiado que somete a la superficie pulida a una acción química.

24 Ejemplos de ataque

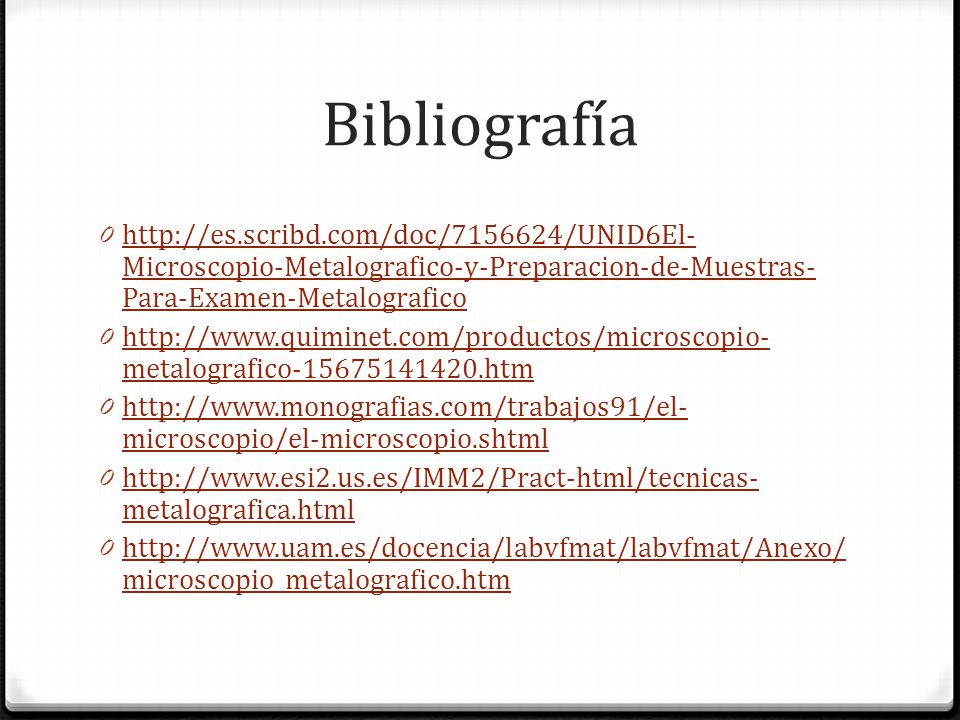

25 Bibliografía
