Fundamentos de Imagen Térmica

Presentación del tema: "Fundamentos de Imagen Térmica"— Transcripción de la presentación:

1

2 Fundamentos de Imagen Térmica

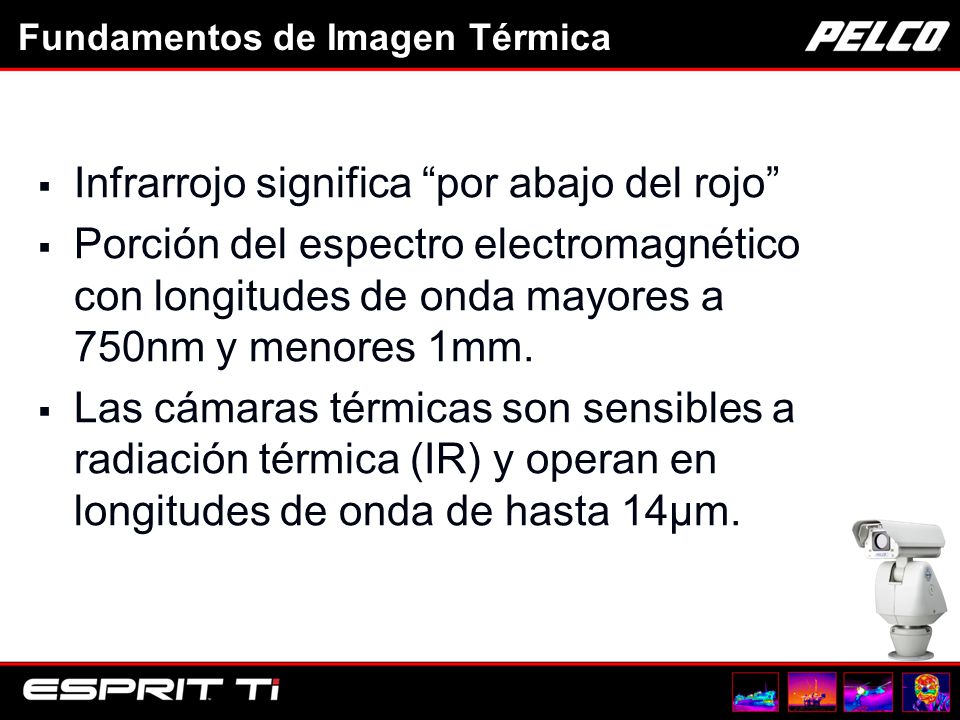

Infrarrojo significa “por abajo del rojo” Porción del espectro electromagnético con longitudes de onda mayores a 750nm y menores 1mm. Las cámaras térmicas son sensibles a radiación térmica (IR) y operan en longitudes de onda de hasta 14µm.

3 Fundamentos de Imagen Térmica

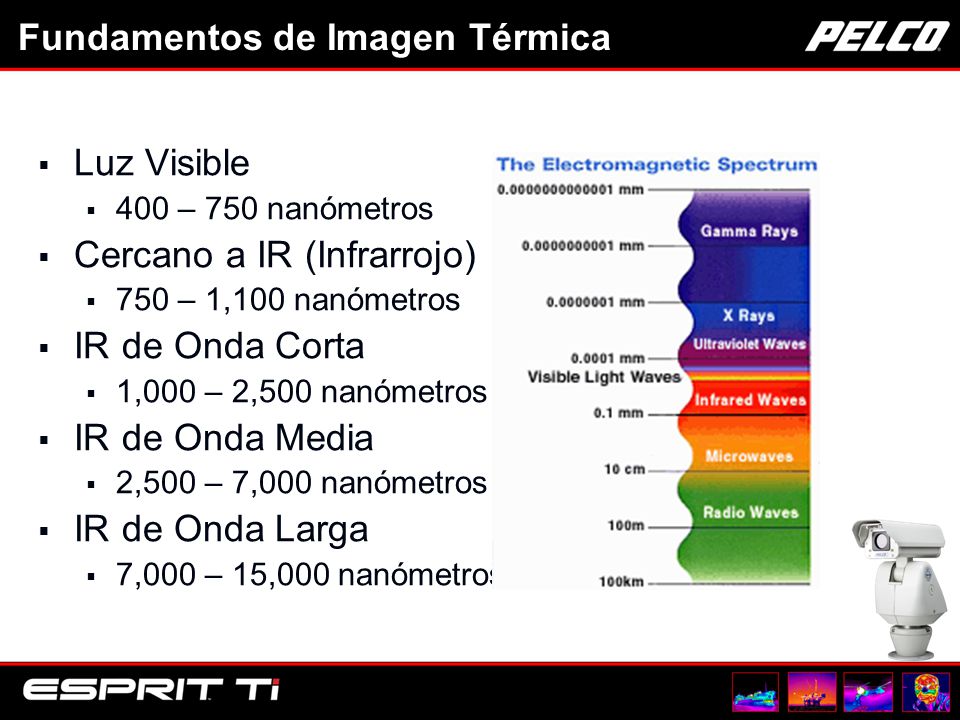

Luz Visible 400 – 750 nanómetros Cercano a IR (Infrarrojo) 750 – 1,100 nanómetros IR de Onda Corta 1,000 – 2,500 nanómetros IR de Onda Media 2,500 – 7,000 nanómetros IR de Onda Larga 7,000 – 15,000 nanómetros

4 Fundamentos de Imagen Térmica

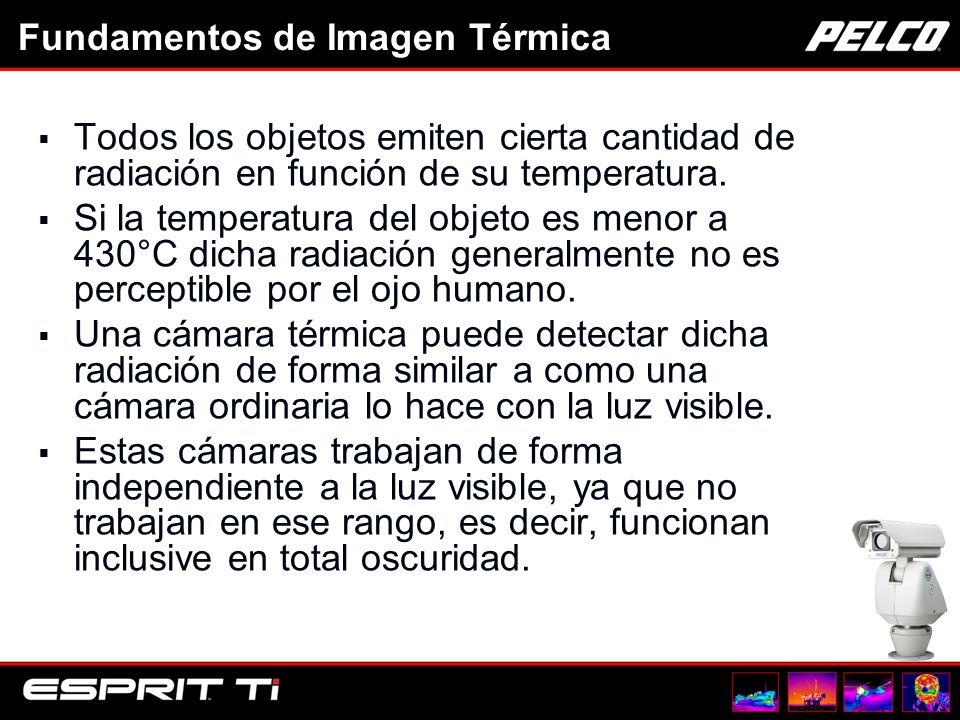

Todos los objetos emiten cierta cantidad de radiación en función de su temperatura. Si la temperatura del objeto es menor a 430°C dicha radiación generalmente no es perceptible por el ojo humano. Una cámara térmica puede detectar dicha radiación de forma similar a como una cámara ordinaria lo hace con la luz visible. Estas cámaras trabajan de forma independiente a la luz visible, ya que no trabajan en ese rango, es decir, funcionan inclusive en total oscuridad.

5 Fundamentos de Imagen Térmica

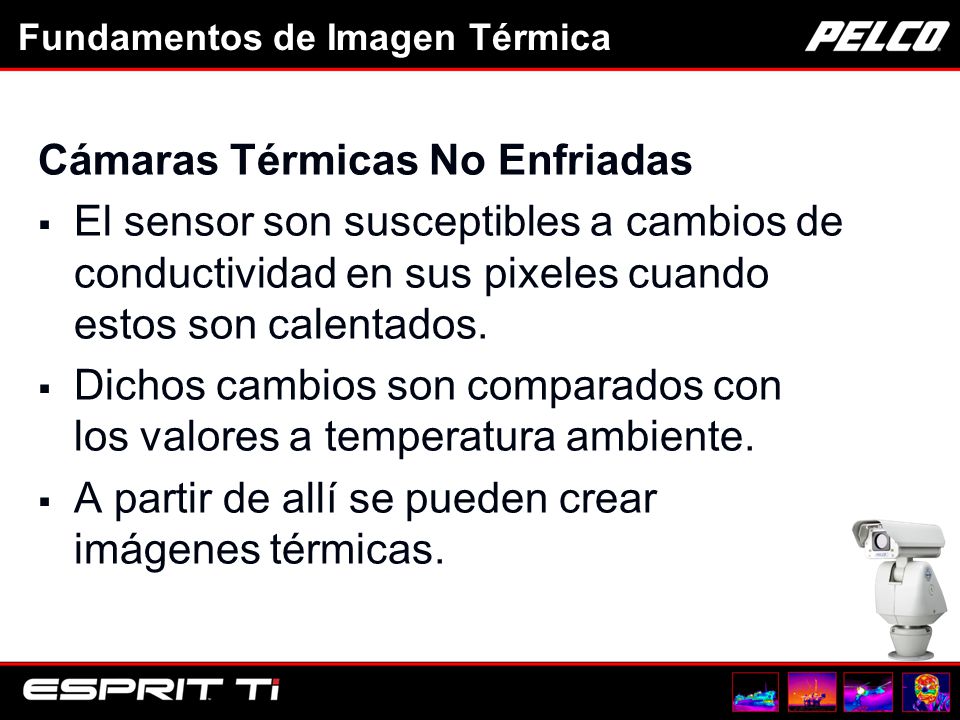

Cámaras Térmicas No Enfriadas El sensor son susceptibles a cambios de conductividad en sus pixeles cuando estos son calentados. Dichos cambios son comparados con los valores a temperatura ambiente. A partir de allí se pueden crear imágenes térmicas.

6 Fundamentos de Imagen Térmica
Cámaras Térmicas Enfriadas Funcionan de forma similar a las cámaras no-enfriadas, pero son mucho más sensibles al calor. Estos sensores son enfriados a muy baja temperatura, incrementando su sensibilidad debido entre otras cosas a diferencias de temperatura mayor. Los componentes son más grandes y costosos. Requiere de varios minutos antes de empezar a funcionar.

7 Fundamentos de Imagen Térmica

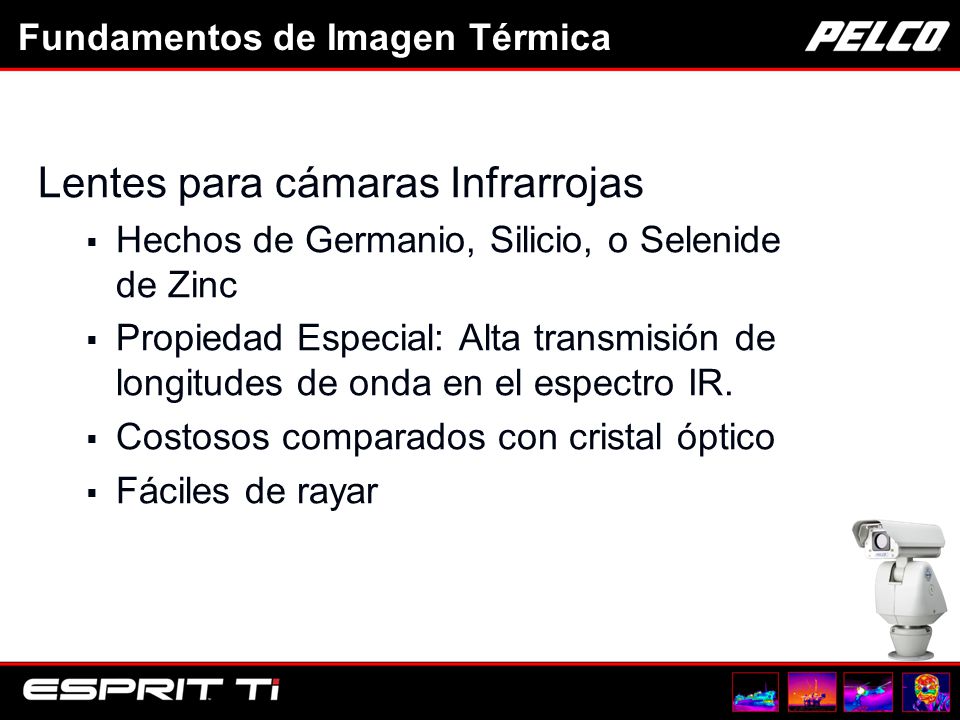

Lentes para cámaras Infrarrojas Hechos de Germanio, Silicio, o Selenide de Zinc Propiedad Especial: Alta transmisión de longitudes de onda en el espectro IR. Costosos comparados con cristal óptico Fáciles de rayar

8 Fundamentos de Imagen Térmica

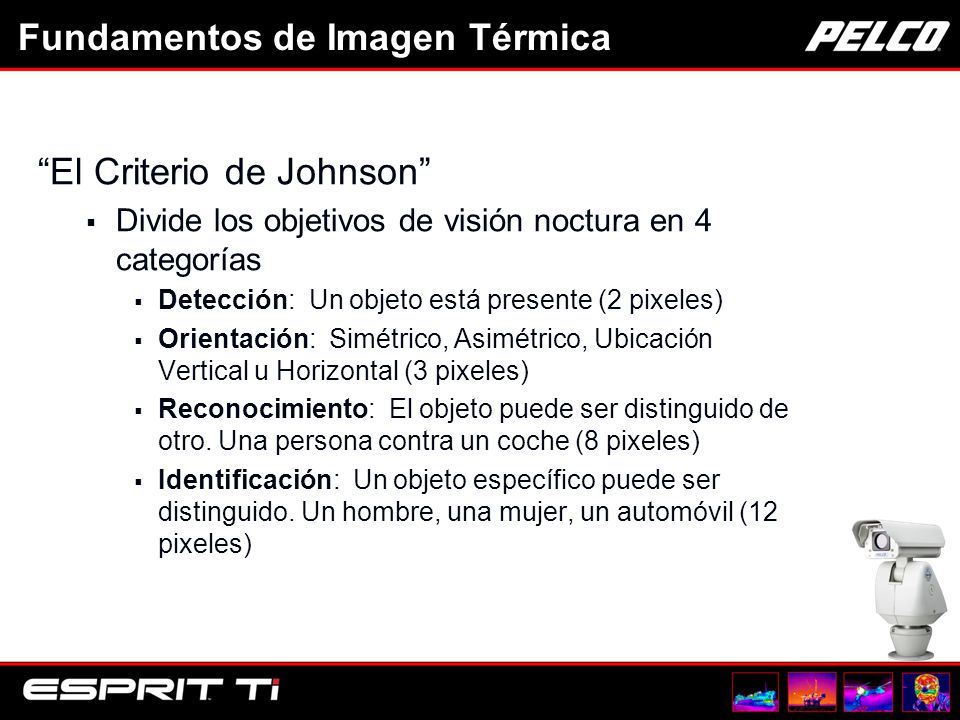

“El Criterio de Johnson” Divide los objetivos de visión noctura en 4 categorías Detección:  Un objeto está presente (2 pixeles) Orientación:  Simétrico, Asimétrico, Ubicación Vertical u Horizontal (3 pixeles) Reconocimiento:  El objeto puede ser distinguido de otro. Una persona contra un coche (8 pixeles) Identificación:  Un objeto específico puede ser distinguido. Un hombre, una mujer, un automóvil (12 pixeles)

9 Revisión del Producto Dispositivo térmico de captura de imágen
Sensibilidad por debajo de 40mk a F1.0 Tecnología de Onda Larga Microbolómetro no enfriado, de Óxido de Vanadio, sin mantenimiento Resolución de 320 x 240 Tamaño de píxel de 38μm Acercamiento digital de 2X Ajustes de cámara programables, definibles por el usuario 12 Formatos de Pantalla Múltiples Opciones de Lentes Ángulo Amplio – 14.25mm Rango Medio – 35mm Rango Largo – 50mm

10 Revisión del Producto Pan/Tilt

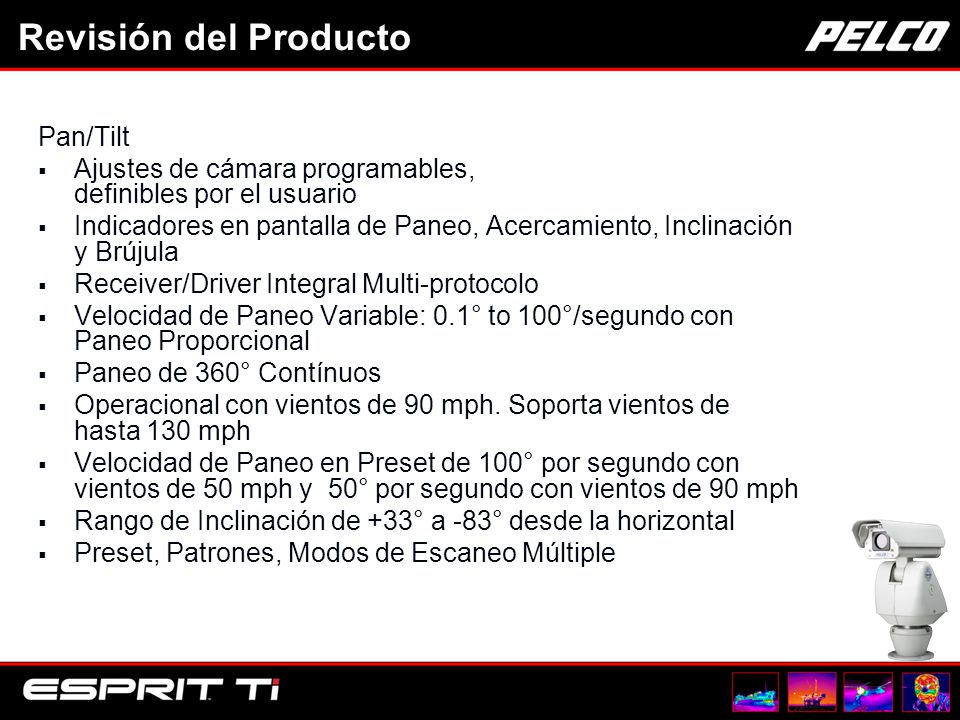

Ajustes de cámara programables, definibles por el usuario Indicadores en pantalla de Paneo, Acercamiento, Inclinación y Brújula Receiver/Driver Integral Multi-protocolo Velocidad de Paneo Variable: 0.1° to 100°/segundo con Paneo Proporcional Paneo de 360° Contínuos Operacional con vientos de 90 mph. Soporta vientos de hasta 130 mph Velocidad de Paneo en Preset de 100° por segundo con vientos de 50 mph y 50° por segundo con vientos de 90 mph Rango de Inclinación de +33° a -83° desde la horizontal Preset, Patrones, Modos de Escaneo Múltiple

11 Caliente en Negro – Preset “85”

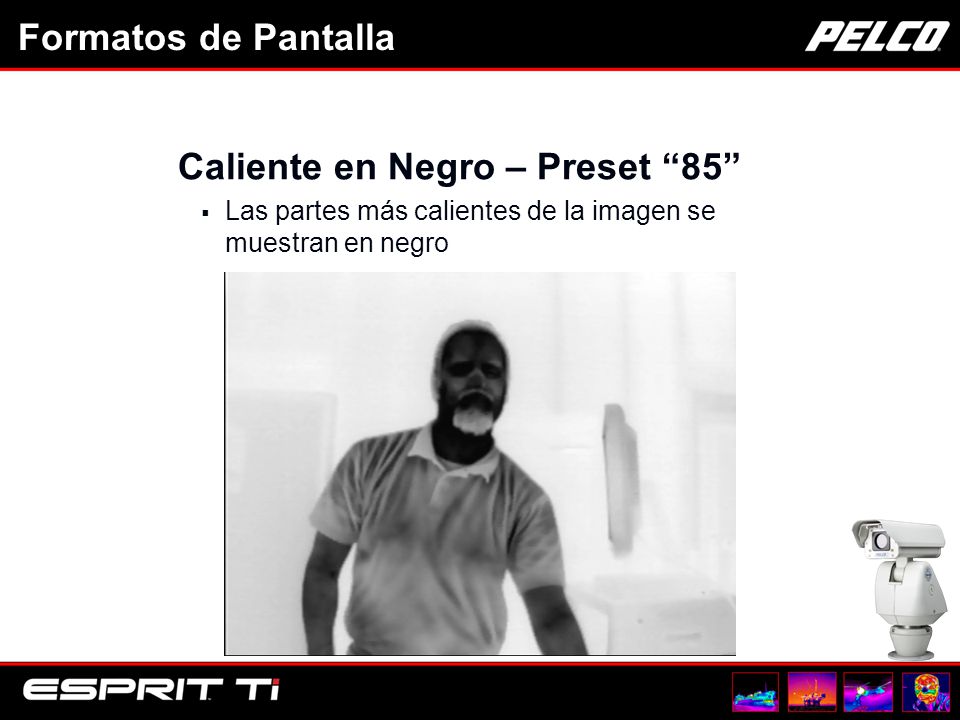

Formatos de Pantalla Caliente en Negro – Preset “85” Las partes más calientes de la imagen se muestran en negro

12 Caliente en Blanco – Preset “86”

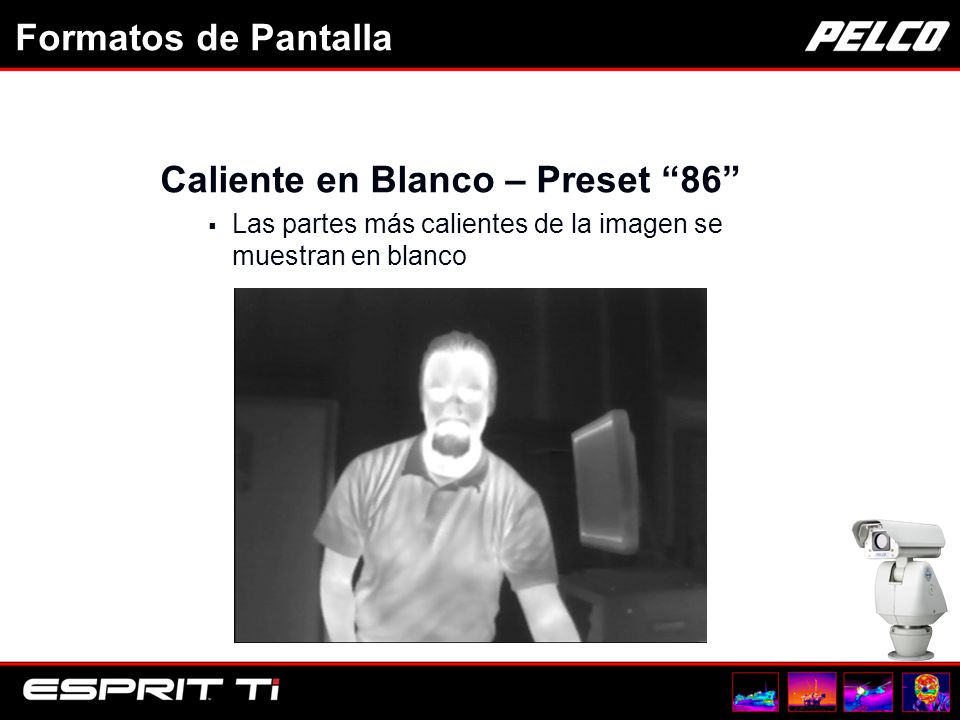

Formatos de Pantalla Caliente en Blanco – Preset “86” Las partes más calientes de la imagen se muestran en blanco

13 Formatos de Pantalla Sepia – Preset “87”

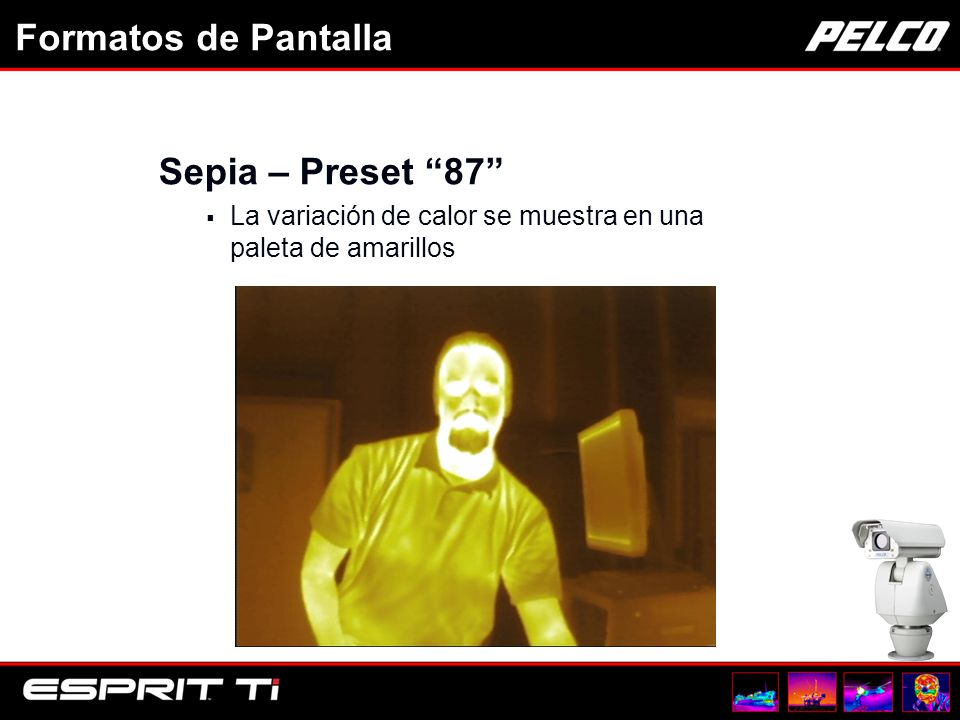

La variación de calor se muestra en una paleta de amarillos

14 Formatos de Pantalla Arcoiris – Preset “88”

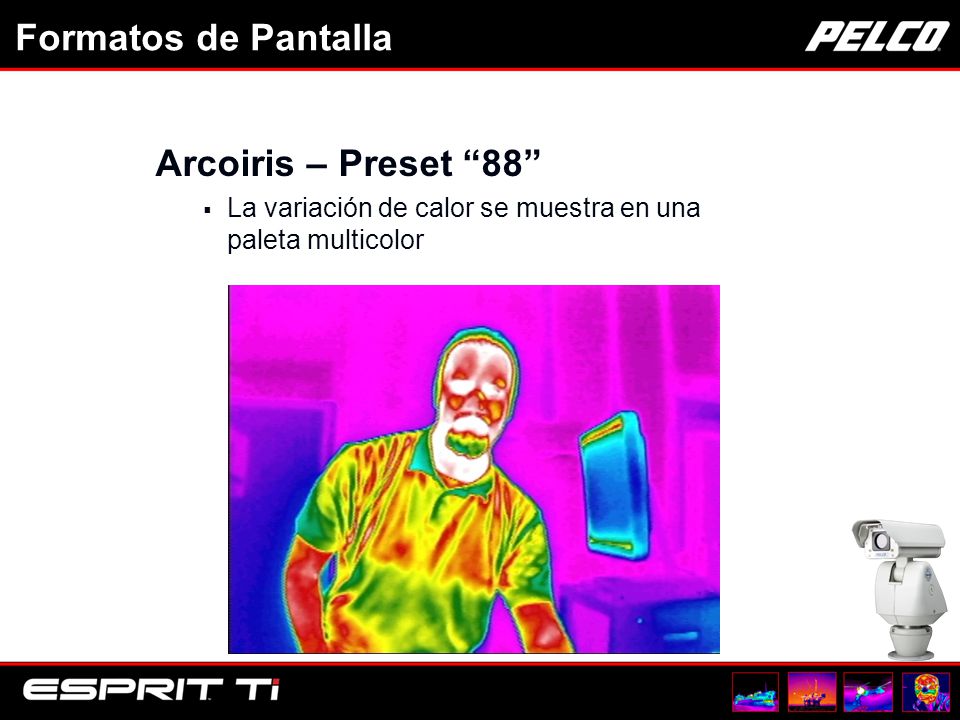

La variación de calor se muestra en una paleta multicolor

15 Formatos de Pantalla

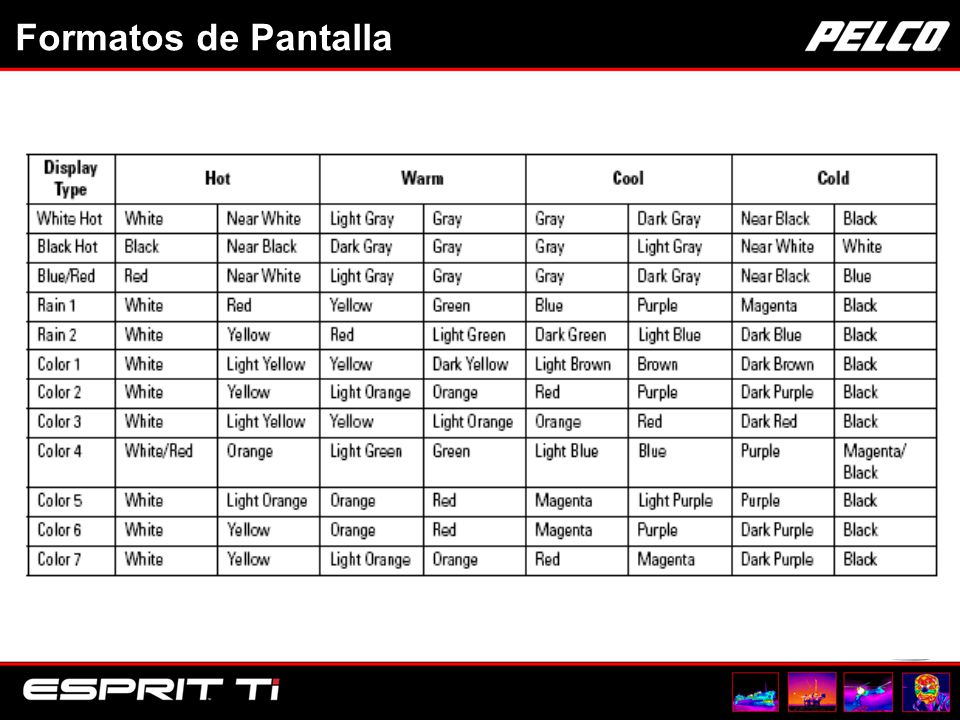

16 Programación en Pantalla

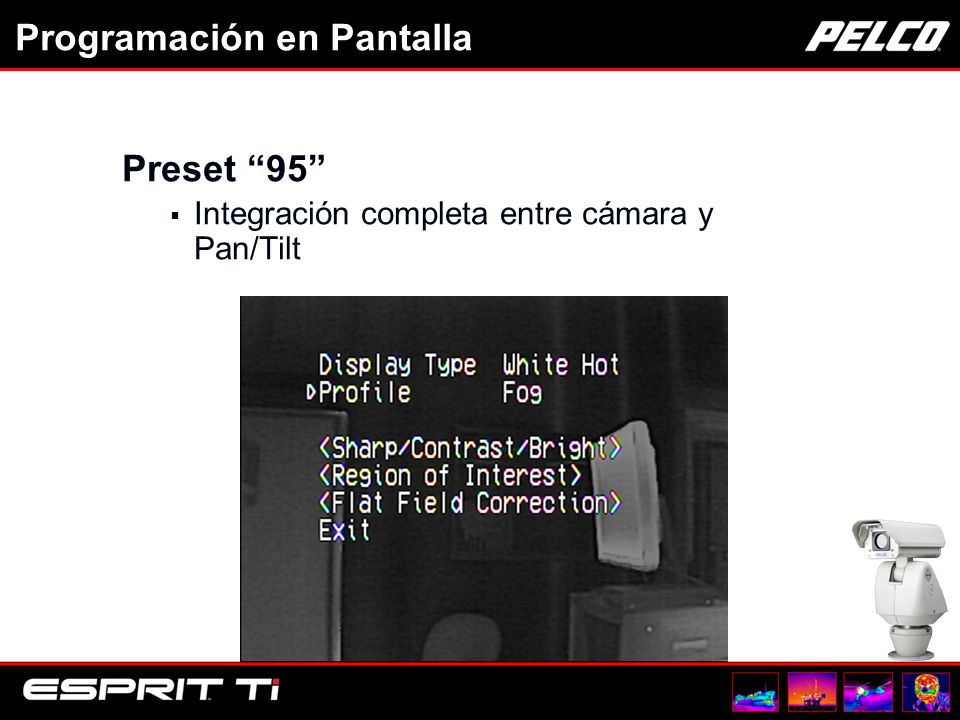

Preset “95” Integración completa entre cámara y Pan/Tilt

17 Accesos Rápidos Cambios en pantalla

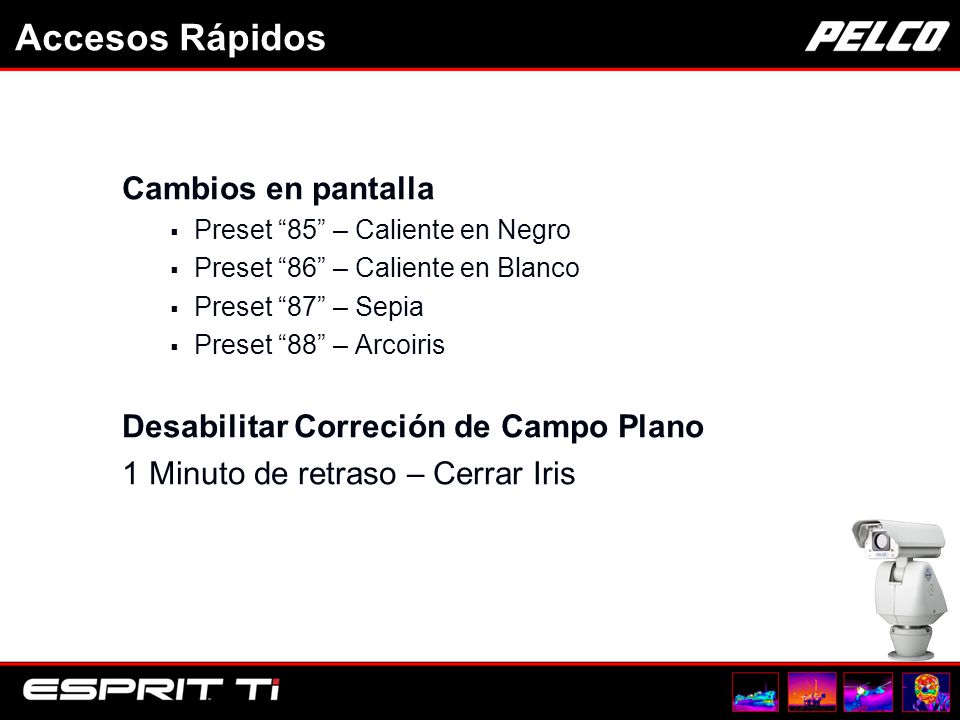

Preset “85” – Caliente en Negro Preset “86” – Caliente en Blanco Preset “87” – Sepia Preset “88” – Arcoiris Desabilitar Correción de Campo Plano 1 Minuto de retraso – Cerrar Iris

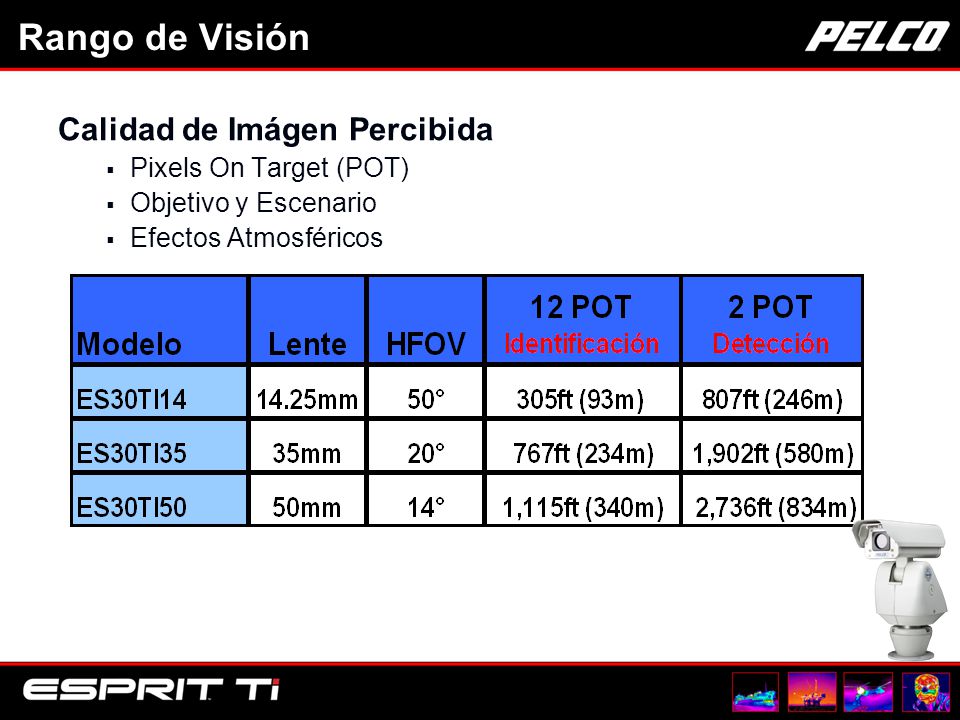

18 Rango de Visión Calidad de Imágen Percibida Pixels On Target (POT)
Objetivo y Escenario Efectos Atmosféricos

19 Aplicaciones para la Tecnología

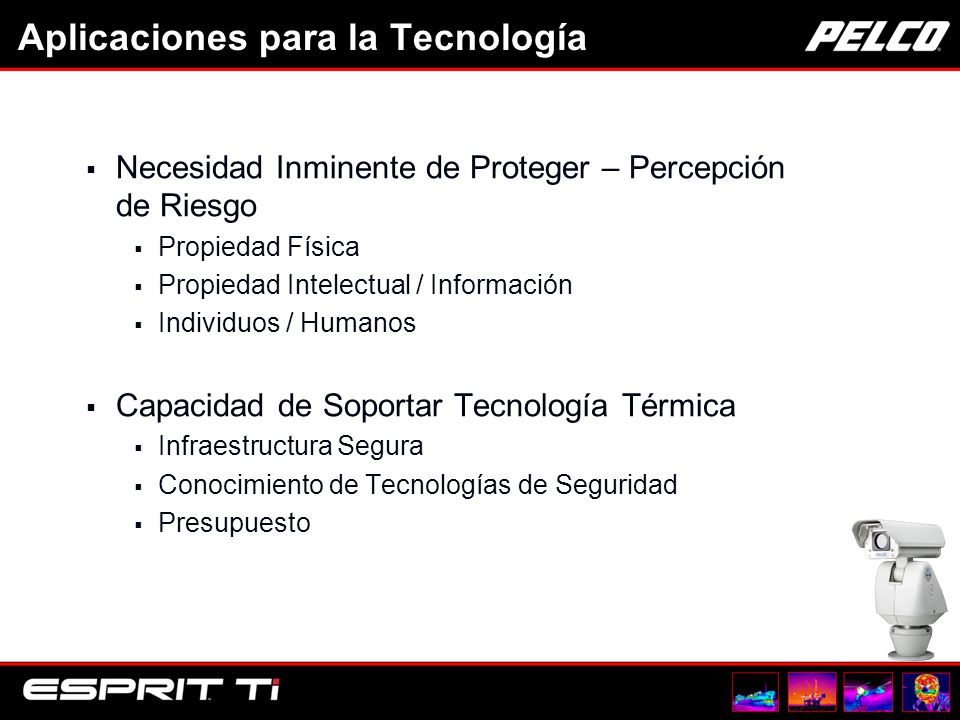

Necesidad Inminente de Proteger – Percepción de Riesgo Propiedad Física Propiedad Intelectual / Información Individuos / Humanos Capacidad de Soportar Tecnología Térmica Infraestructura Segura Conocimiento de Tecnologías de Seguridad Presupuesto

20 Aplicaciones para Cámaras Térmicas

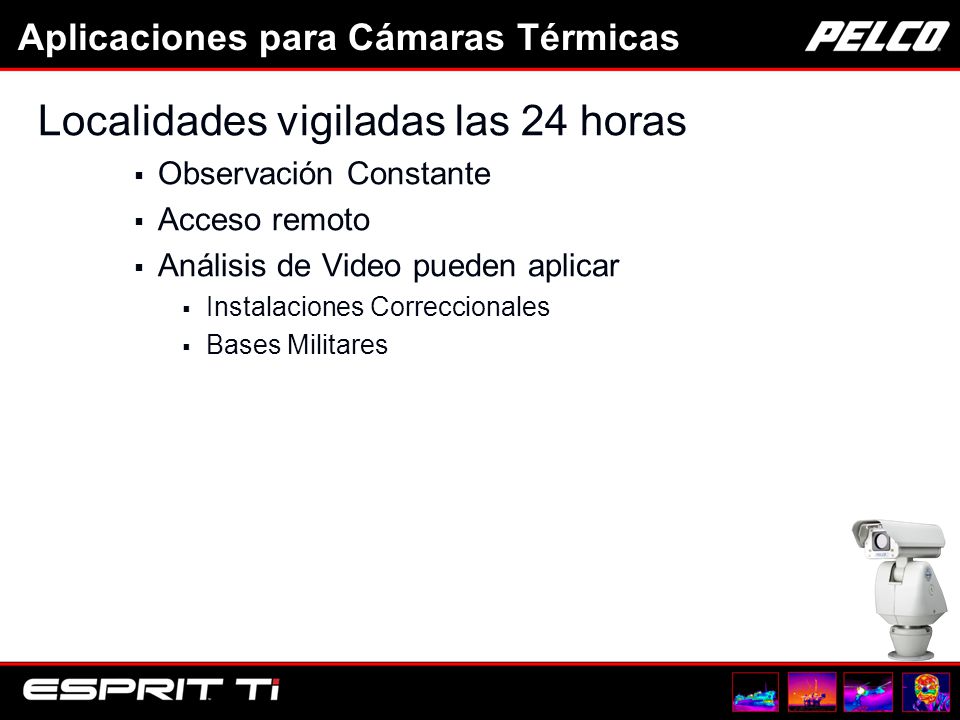

Localidades vigiladas las 24 horas Observación Constante Acceso remoto Análisis de Video pueden aplicar Instalaciones Correccionales Bases Militares

21 Aplicaciones para Cámaras Térmicas

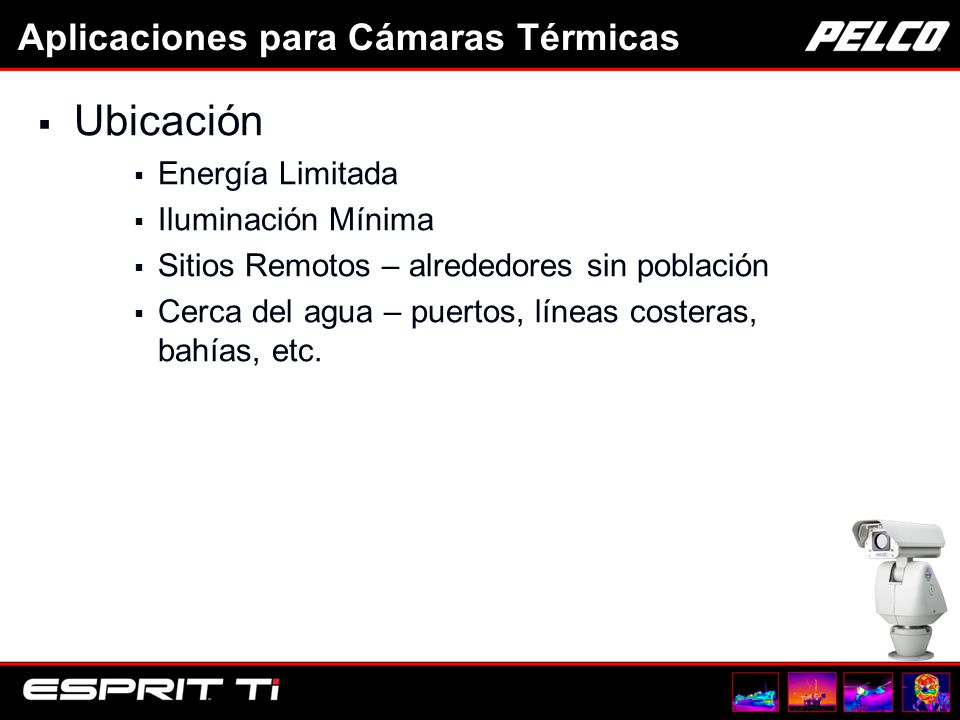

Ubicación Energía Limitada Iluminación Mínima Sitios Remotos – alrededores sin población Cerca del agua – puertos, líneas costeras, bahías, etc.

22 Aplicaciones para la Tecnología

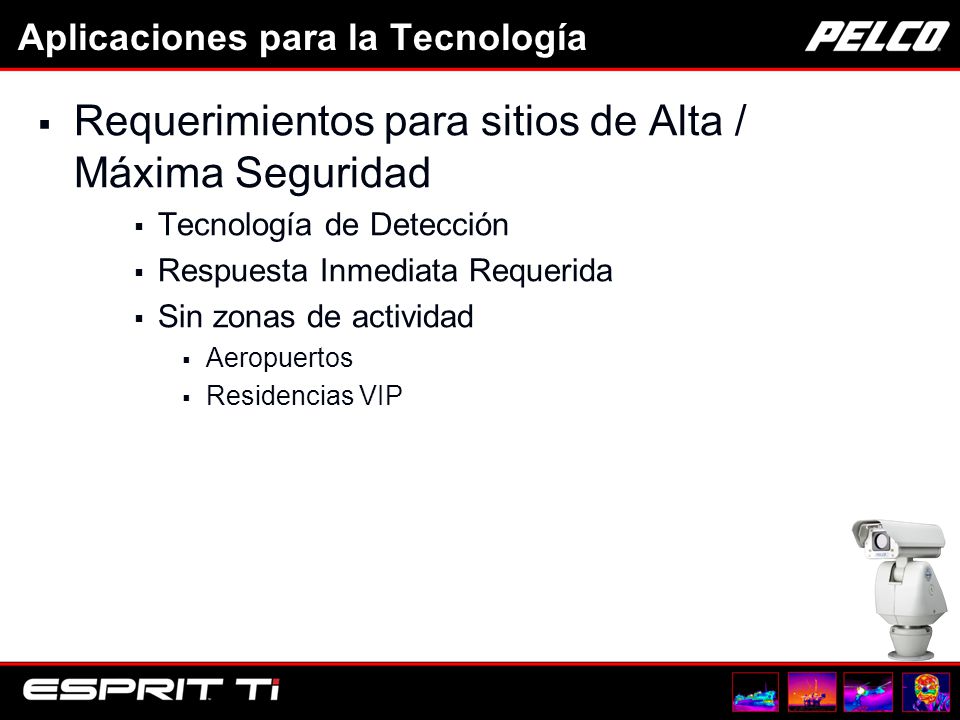

Requerimientos para sitios de Alta / Máxima Seguridad Tecnología de Detección Respuesta Inmediata Requerida Sin zonas de actividad Aeropuertos Residencias VIP

23 Aplicaciones Únicas Detección de Gas

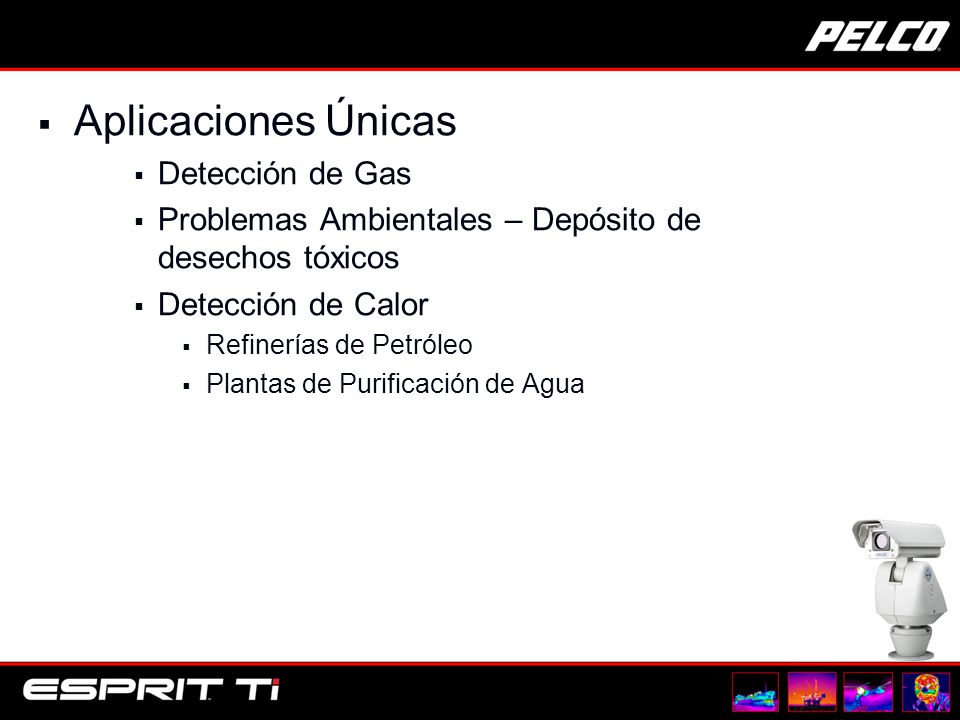

Problemas Ambientales – Depósito de desechos tóxicos Detección de Calor Refinerías de Petróleo Plantas de Purificación de Agua

24 Mejores Prácticas Identificar Proyectos en Costas

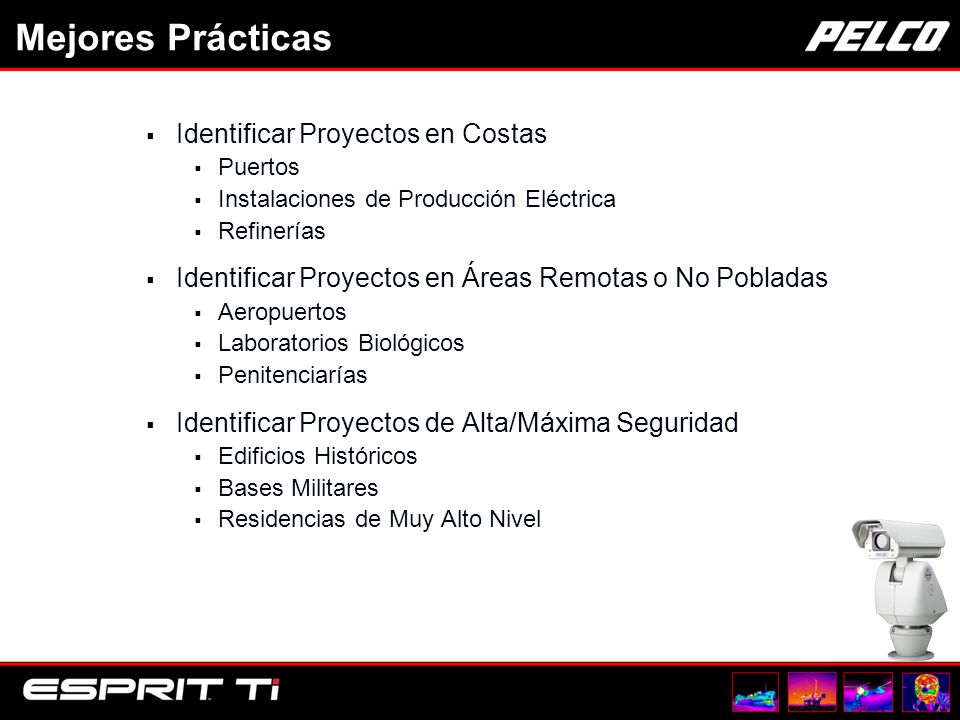

Puertos Instalaciones de Producción Eléctrica Refinerías Identificar Proyectos en Áreas Remotas o No Pobladas Aeropuertos Laboratorios Biológicos Penitenciarías Identificar Proyectos de Alta/Máxima Seguridad Edificios Históricos Bases Militares Residencias de Muy Alto Nivel
