FORMACION BRIGADAD DE EMERGENCIA

Presentación del tema: "FORMACION BRIGADAD DE EMERGENCIA"— Transcripción de la presentación:

1 FORMACION BRIGADAD DE EMERGENCIA
PABLO A.DONOSO PULGAR ING. E. PREV. DE RIESGOS EXPERTO EN SEGURIDAD

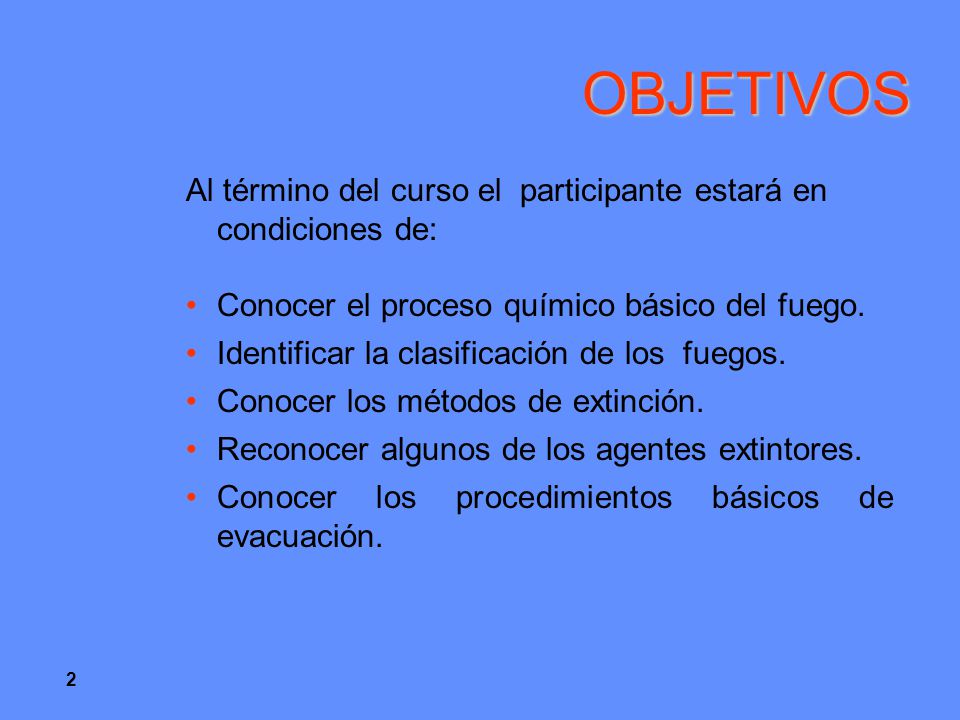

2 OBJETIVOS Al término del curso el participante estará en condiciones de: Conocer el proceso químico básico del fuego. Identificar la clasificación de los fuegos. Conocer los métodos de extinción. Reconocer algunos de los agentes extintores. Conocer los procedimientos básicos de evacuación. 2

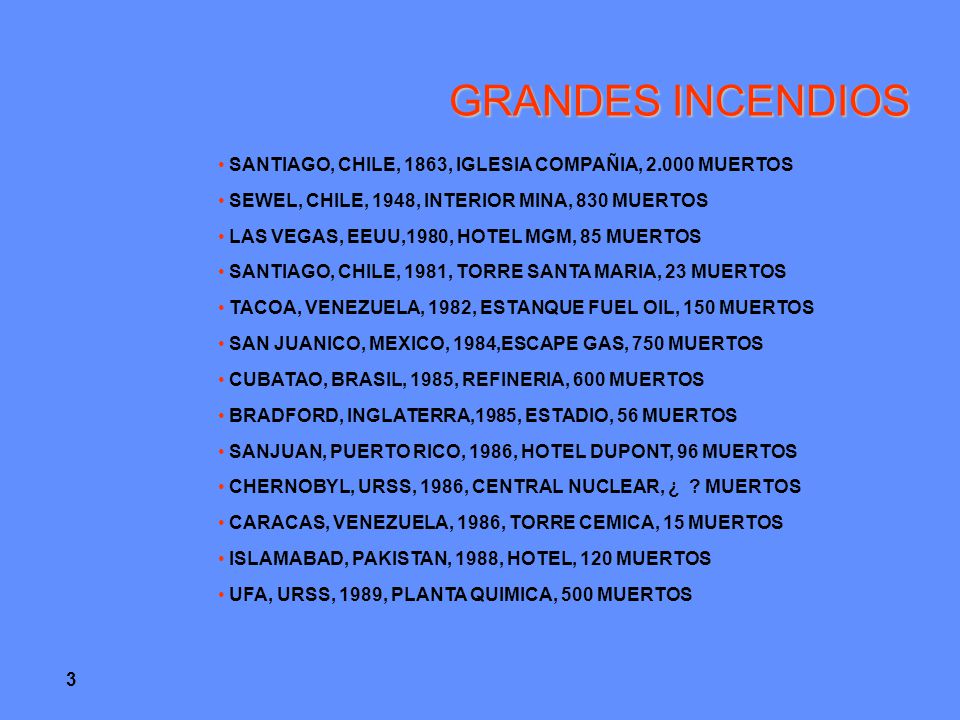

3 GRANDES INCENDIOS SANTIAGO, CHILE, 1863, IGLESIA COMPAÑIA, MUERTOS SEWEL, CHILE, 1948, INTERIOR MINA, 830 MUERTOS LAS VEGAS, EEUU,1980, HOTEL MGM, 85 MUERTOS SANTIAGO, CHILE, 1981, TORRE SANTA MARIA, 23 MUERTOS TACOA, VENEZUELA, 1982, ESTANQUE FUEL OIL, 150 MUERTOS SAN JUANICO, MEXICO, 1984,ESCAPE GAS, 750 MUERTOS CUBATAO, BRASIL, 1985, REFINERIA, 600 MUERTOS BRADFORD, INGLATERRA,1985, ESTADIO, 56 MUERTOS SANJUAN, PUERTO RICO, 1986, HOTEL DUPONT, 96 MUERTOS CHERNOBYL, URSS, 1986, CENTRAL NUCLEAR, ¿ ? MUERTOS CARACAS, VENEZUELA, 1986, TORRE CEMICA, 15 MUERTOS ISLAMABAD, PAKISTAN, 1988, HOTEL, 120 MUERTOS UFA, URSS, 1989, PLANTA QUIMICA, 500 MUERTOS 3

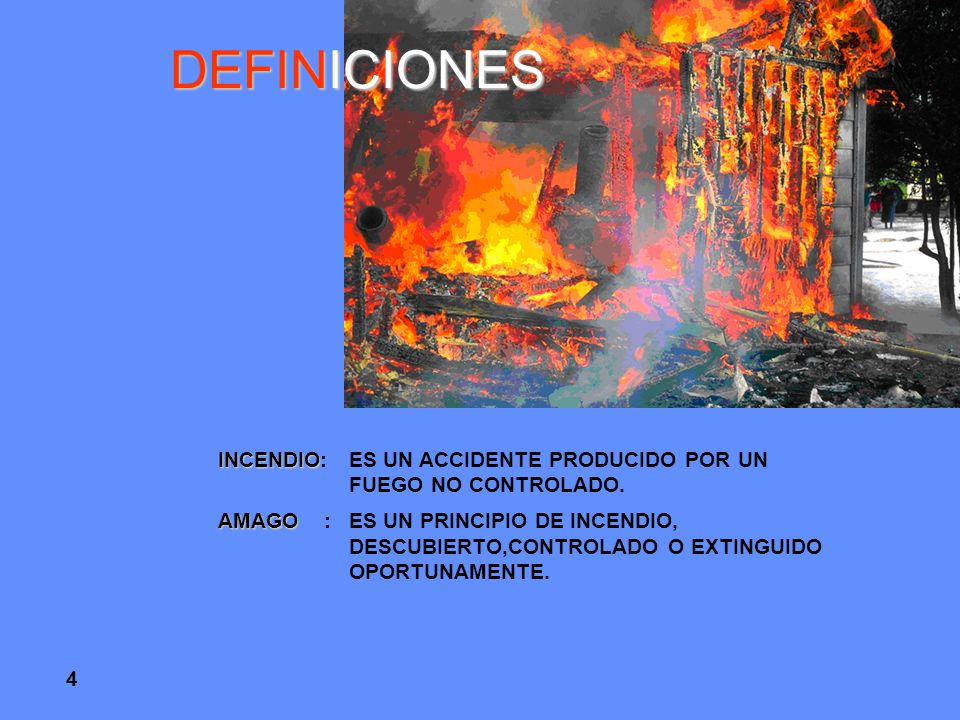

4 DEFINICIONES INCENDIO: ES UN ACCIDENTE PRODUCIDO POR UN FUEGO NO CONTROLADO. AMAGO : ES UN PRINCIPIO DE INCENDIO, DESCUBIERTO,CONTROLADO O EXTINGUIDO OPORTUNAMENTE. 4

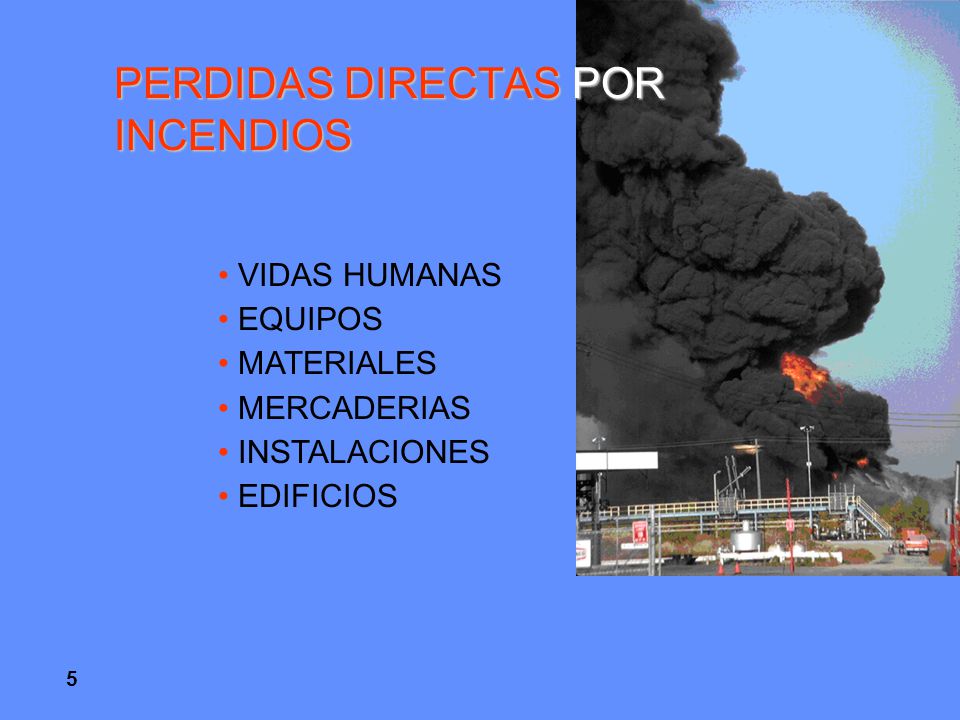

5 PERDIDAS DIRECTAS POR INCENDIOS
VIDAS HUMANAS EQUIPOS MATERIALES MERCADERIAS INSTALACIONES EDIFICIOS 5

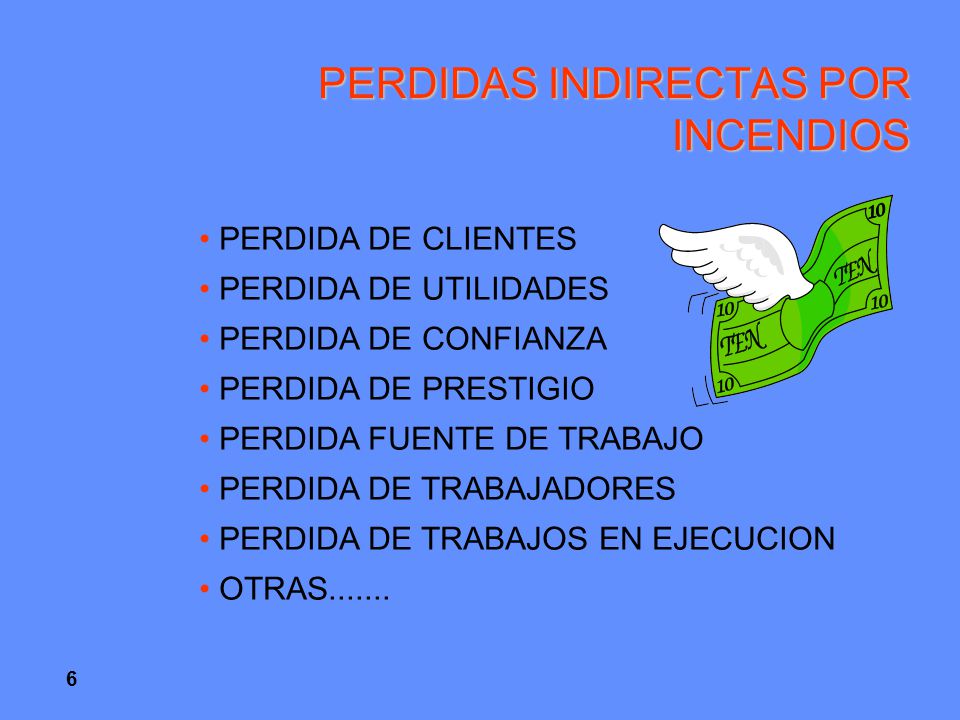

6 PERDIDAS INDIRECTAS POR INCENDIOS
PERDIDA DE CLIENTES PERDIDA DE UTILIDADES PERDIDA DE CONFIANZA PERDIDA DE PRESTIGIO PERDIDA FUENTE DE TRABAJO PERDIDA DE TRABAJADORES PERDIDA DE TRABAJOS EN EJECUCION OTRAS 6

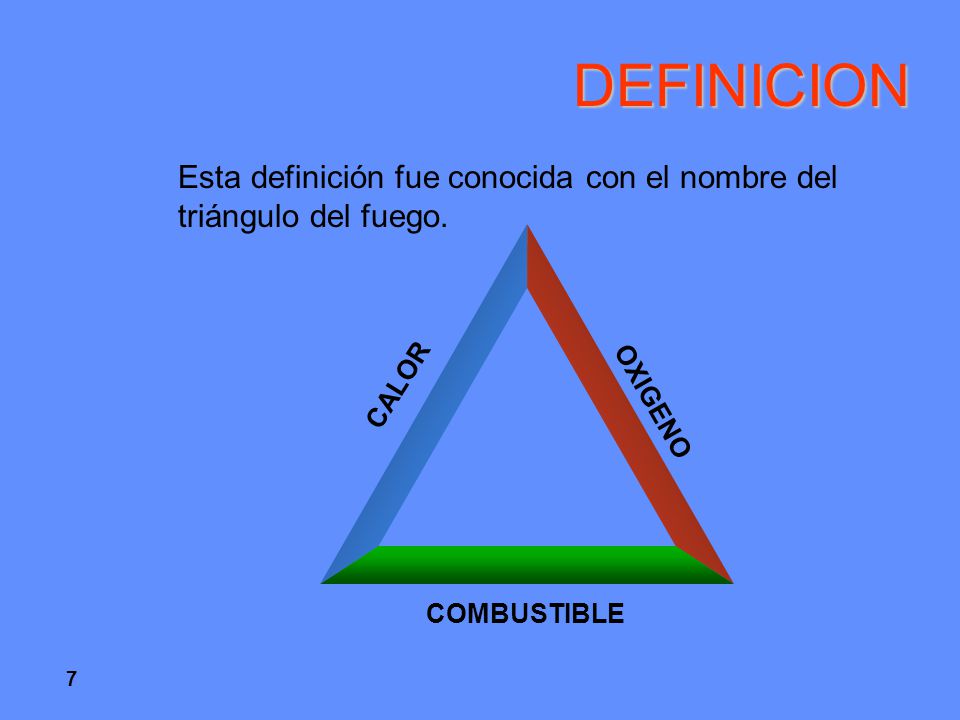

7 DEFINICION Esta definición fue conocida con el nombre del triángulo del fuego. CALOR OXIGENO COMBUSTIBLE 7

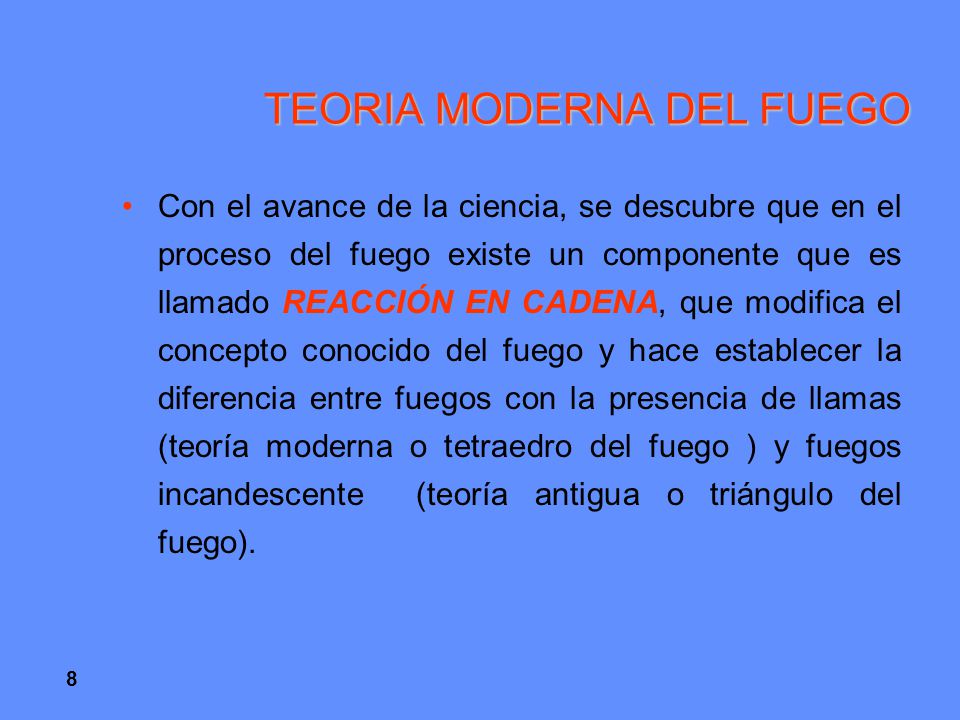

8 TEORIA MODERNA DEL FUEGO
Con el avance de la ciencia, se descubre que en el proceso del fuego existe un componente que es llamado REACCIÓN EN CADENA, que modifica el concepto conocido del fuego y hace establecer la diferencia entre fuegos con la presencia de llamas (teoría moderna o tetraedro del fuego ) y fuegos incandescente (teoría antigua o triángulo del fuego). 8

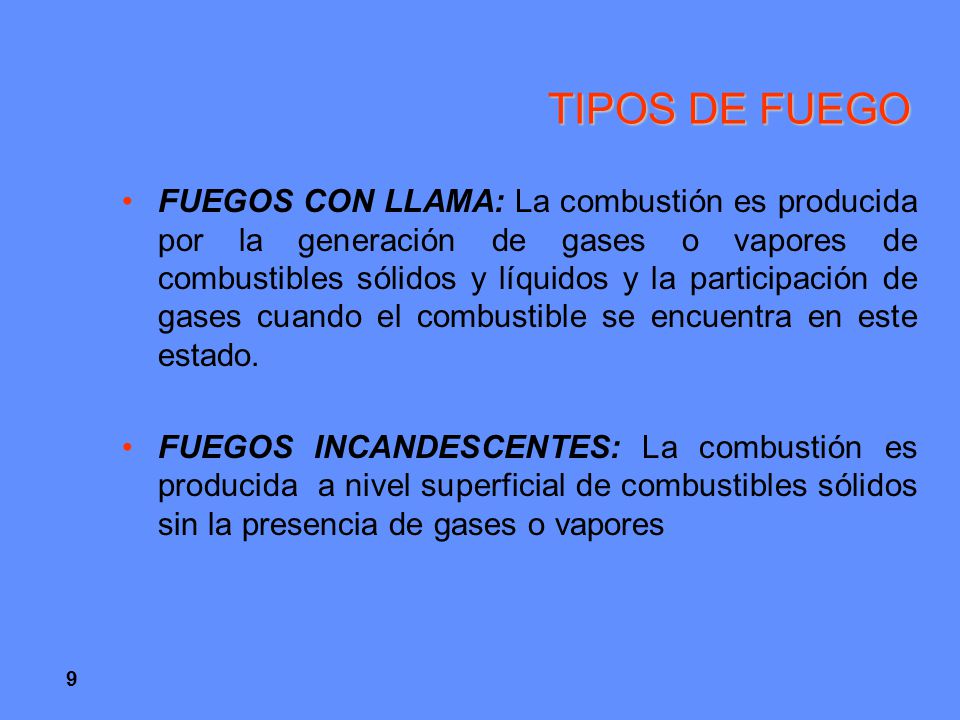

9 TIPOS DE FUEGO FUEGOS CON LLAMA: La combustión es producida por la generación de gases o vapores de combustibles sólidos y líquidos y la participación de gases cuando el combustible se encuentra en este estado. FUEGOS INCANDESCENTES: La combustión es producida a nivel superficial de combustibles sólidos sin la presencia de gases o vapores 9

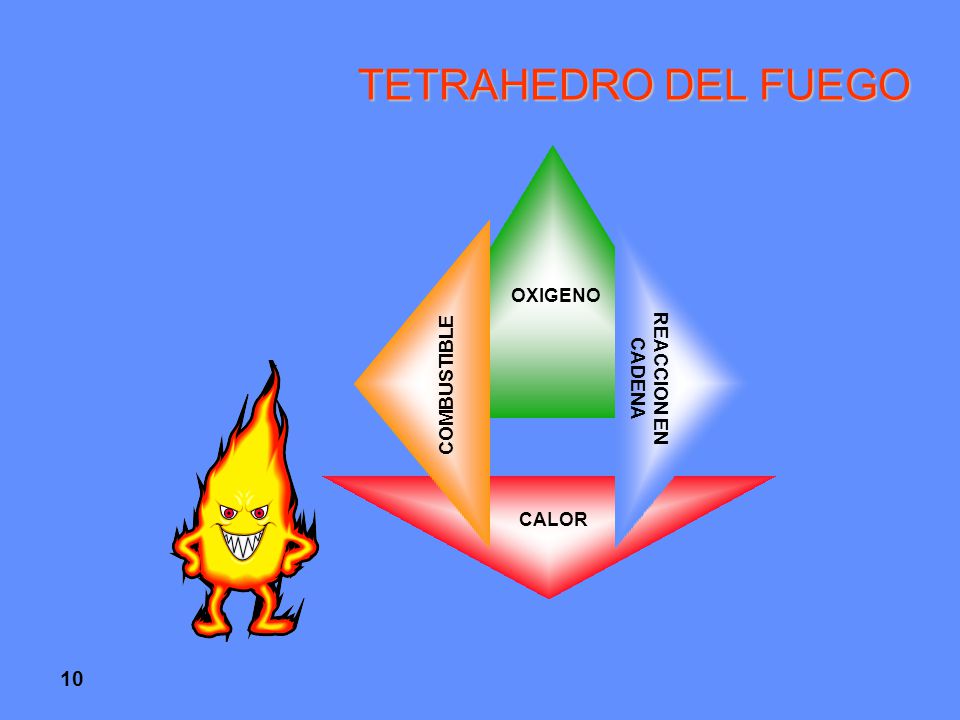

10 TETRAHEDRO DEL FUEGO OXIGENO CALOR COMBUSTIBLE REACCION EN CADENA 10

11 REACCION EN CADENA 11

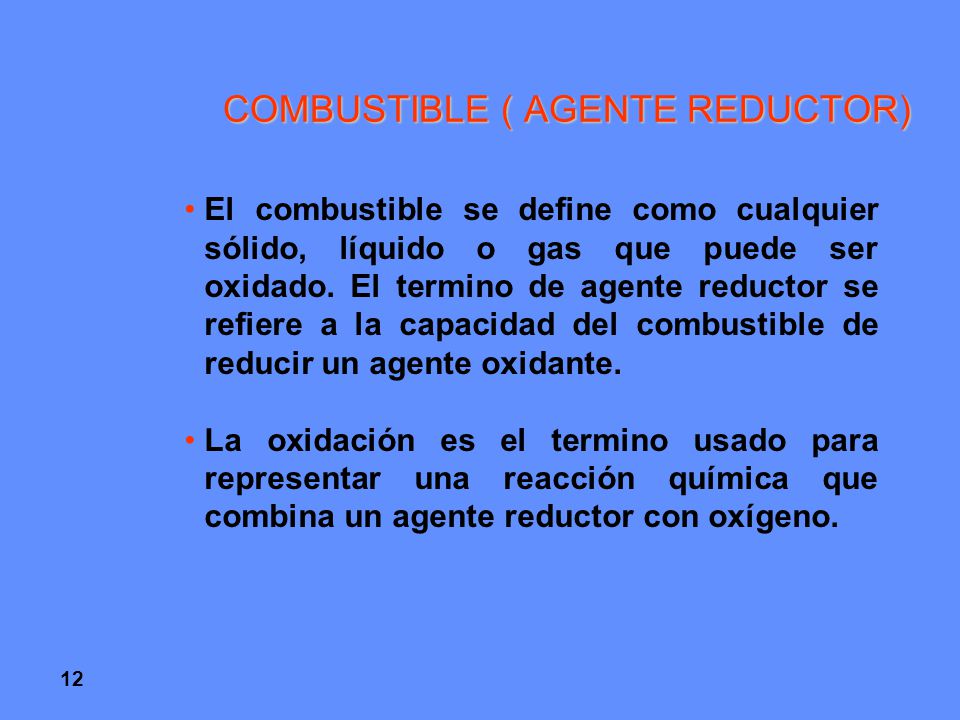

12 COMBUSTIBLE ( AGENTE REDUCTOR)
El combustible se define como cualquier sólido, líquido o gas que puede ser oxidado. El termino de agente reductor se refiere a la capacidad del combustible de reducir un agente oxidante. La oxidación es el termino usado para representar una reacción química que combina un agente reductor con oxígeno. 12

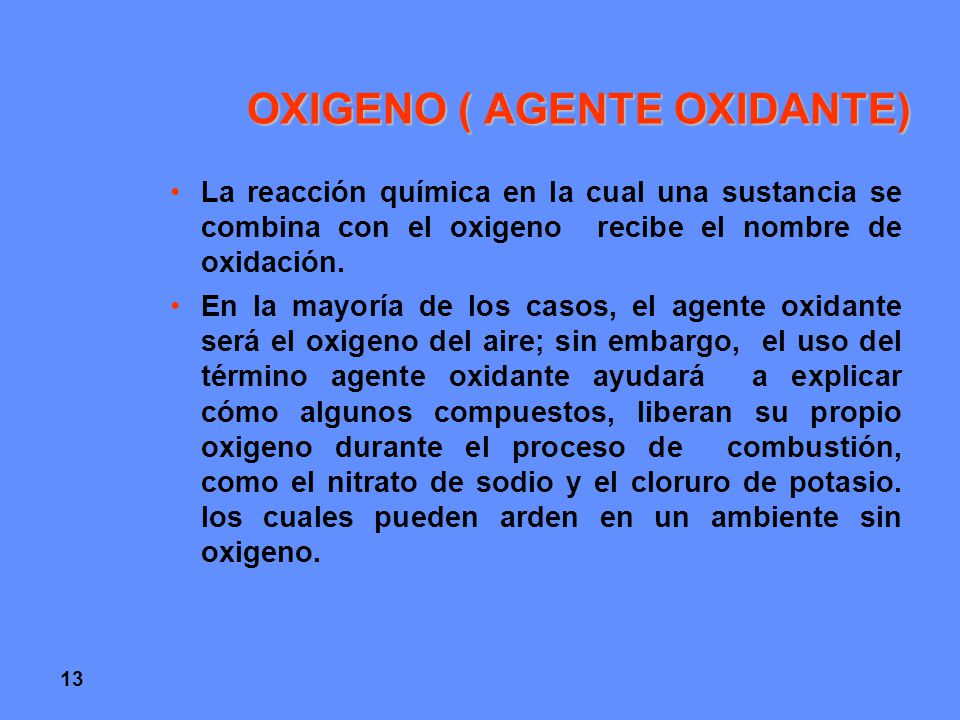

13 OXIGENO ( AGENTE OXIDANTE)
La reacción química en la cual una sustancia se combina con el oxigeno recibe el nombre de oxidación. En la mayoría de los casos, el agente oxidante será el oxigeno del aire; sin embargo, el uso del término agente oxidante ayudará a explicar cómo algunos compuestos, liberan su propio oxigeno durante el proceso de combustión, como el nitrato de sodio y el cloruro de potasio. los cuales pueden arden en un ambiente sin oxigeno. 13

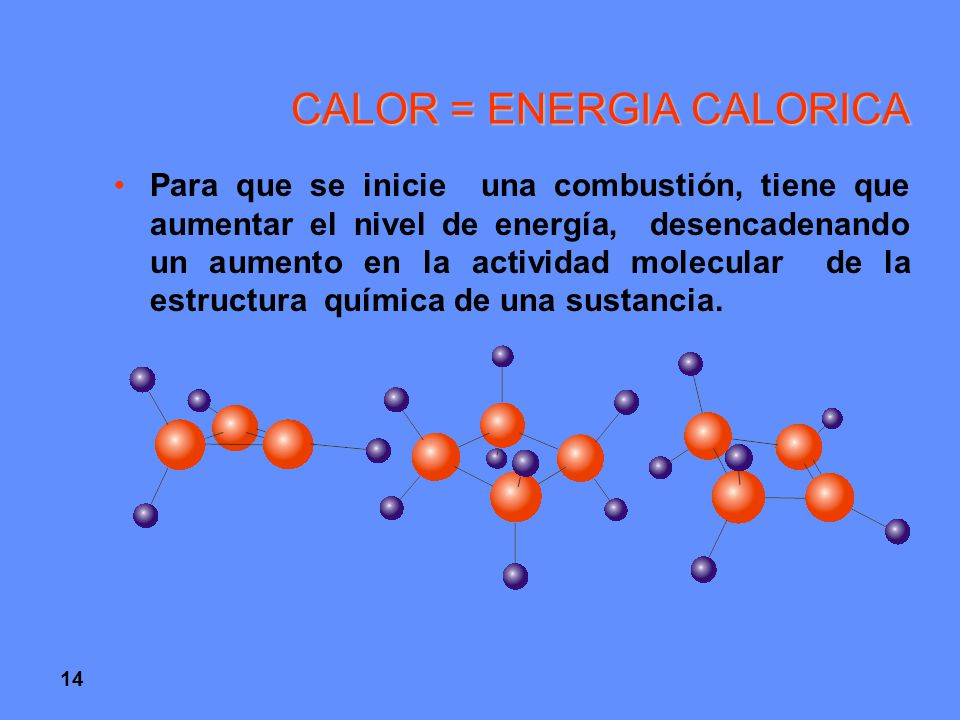

14 CALOR = ENERGIA CALORICA
Para que se inicie una combustión, tiene que aumentar el nivel de energía, desencadenando un aumento en la actividad molecular de la estructura química de una sustancia. 14

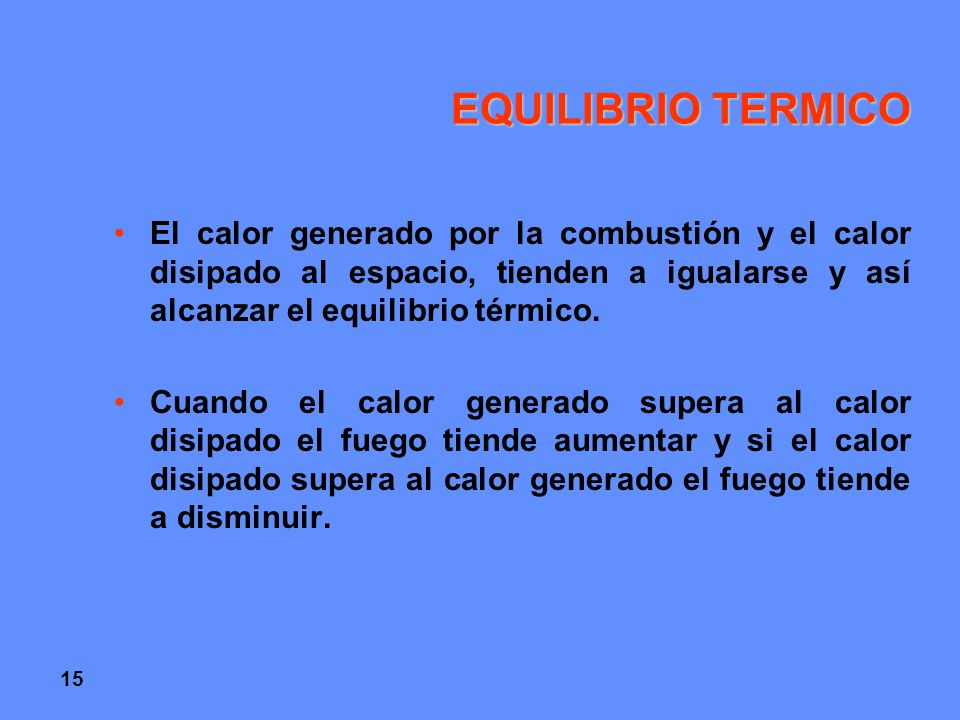

15 EQUILIBRIO TERMICO El calor generado por la combustión y el calor disipado al espacio, tienden a igualarse y así alcanzar el equilibrio térmico. Cuando el calor generado supera al calor disipado el fuego tiende aumentar y si el calor disipado supera al calor generado el fuego tiende a disminuir. 15

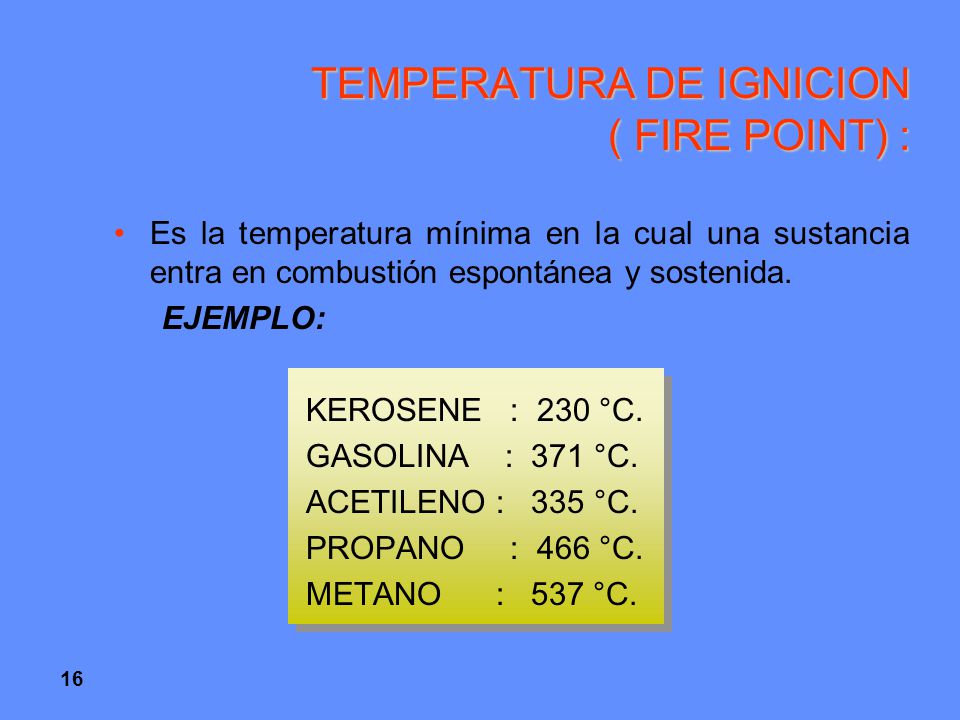

16 TEMPERATURA DE IGNICION ( FIRE POINT) :
Es la temperatura mínima en la cual una sustancia entra en combustión espontánea y sostenida. EJEMPLO: KEROSENE : 230 °C. GASOLINA : 371 °C. ACETILENO : °C. PROPANO : 466 °C. METANO : °C. 16

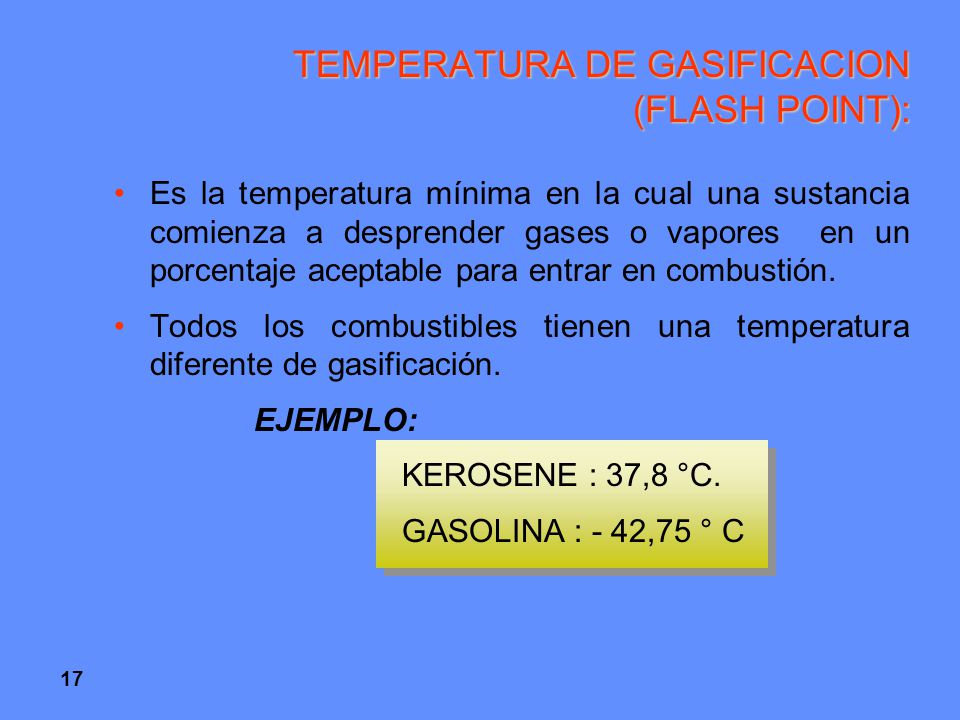

17 TEMPERATURA DE GASIFICACION (FLASH POINT):
Es la temperatura mínima en la cual una sustancia comienza a desprender gases o vapores en un porcentaje aceptable para entrar en combustión. Todos los combustibles tienen una temperatura diferente de gasificación. EJEMPLO: KEROSENE : 37,8 °C. GASOLINA : - 42,75 ° C 17

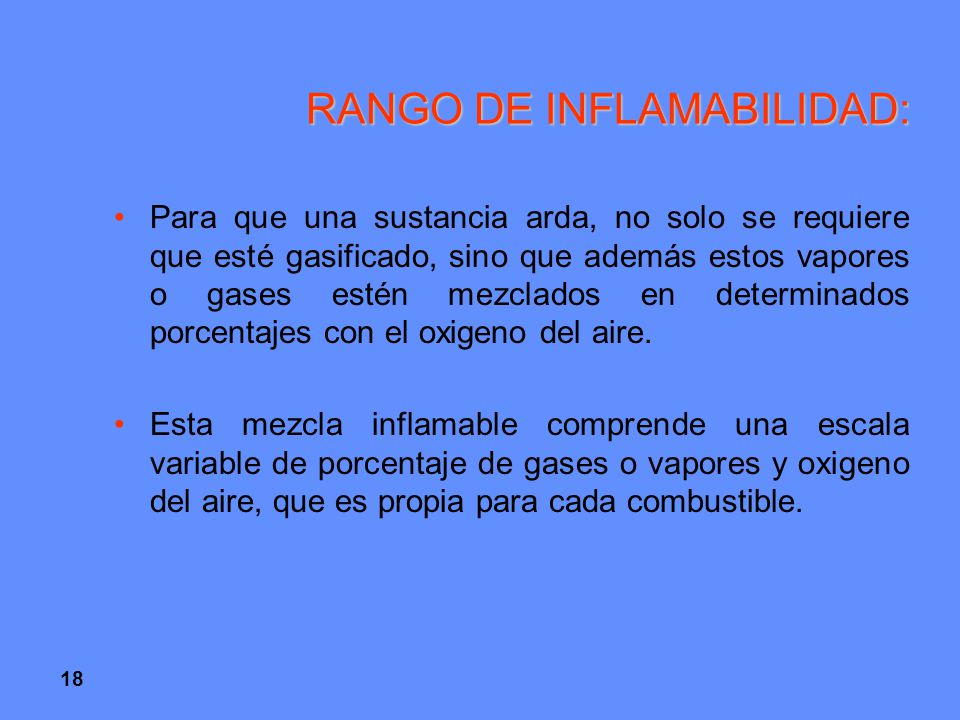

18 RANGO DE INFLAMABILIDAD:
Para que una sustancia arda, no solo se requiere que esté gasificado, sino que además estos vapores o gases estén mezclados en determinados porcentajes con el oxigeno del aire. Esta mezcla inflamable comprende una escala variable de porcentaje de gases o vapores y oxigeno del aire, que es propia para cada combustible. 18

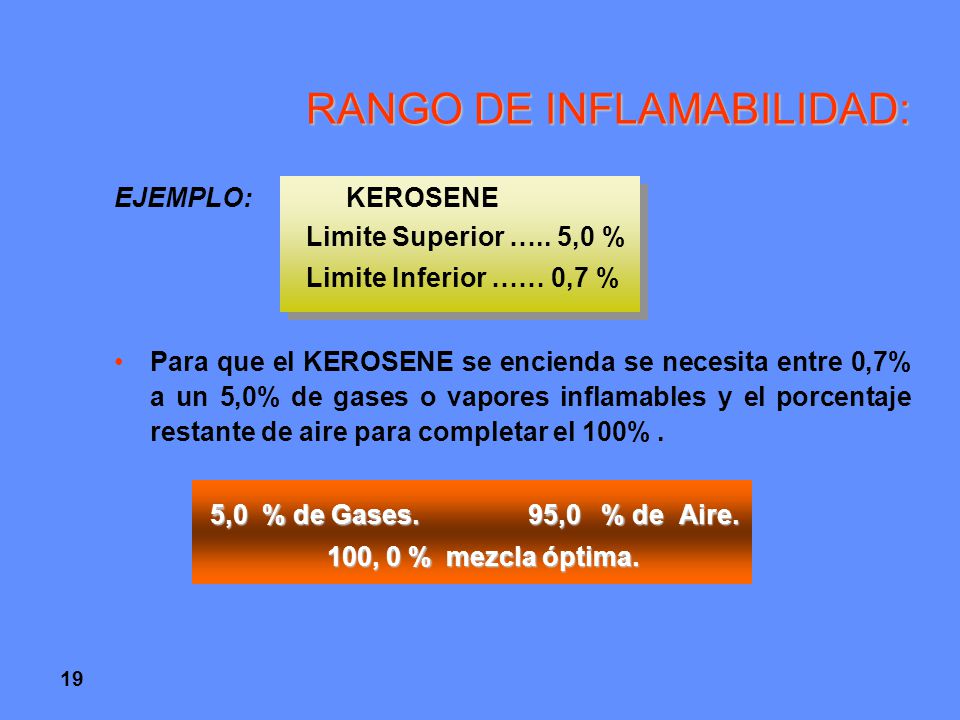

19 RANGO DE INFLAMABILIDAD:
EJEMPLO: KEROSENE Limite Superior ….. 5,0 % Limite Inferior …… 0,7 % Para que el KEROSENE se encienda se necesita entre 0,7% a un 5,0% de gases o vapores inflamables y el porcentaje restante de aire para completar el 100% . 5,0 % de Gases ,0 % de Aire. 100, 0 % mezcla óptima. 19

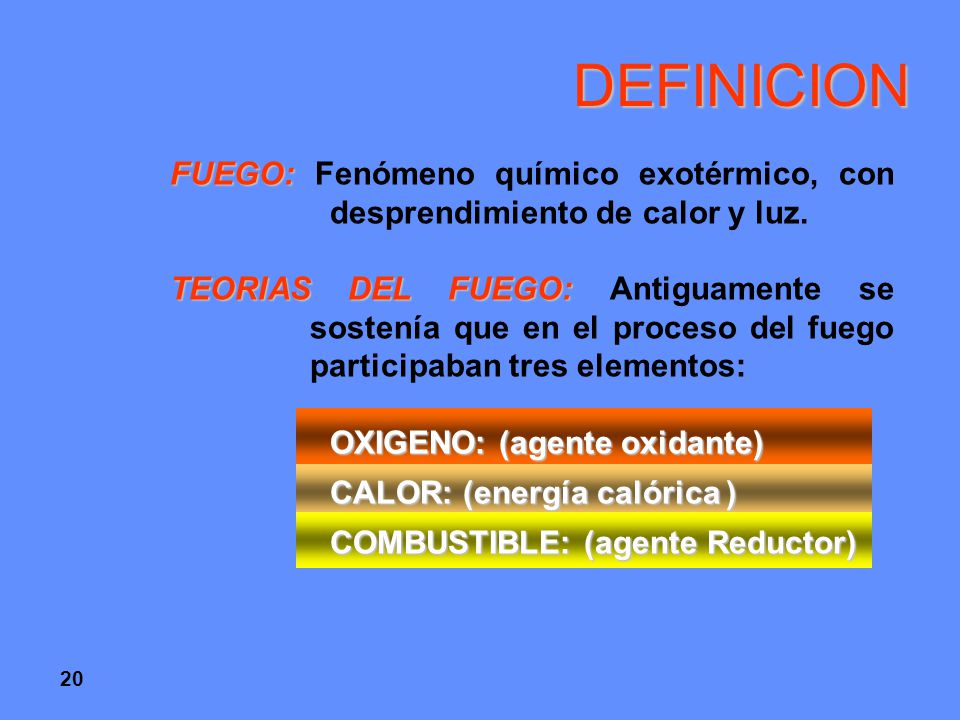

20 DEFINICION FUEGO: Fenómeno químico exotérmico, con desprendimiento de calor y luz. TEORIAS DEL FUEGO: Antiguamente se sostenía que en el proceso del fuego participaban tres elementos: OXIGENO: (agente oxidante) CALOR: (energía calórica ) COMBUSTIBLE: (agente Reductor) 20

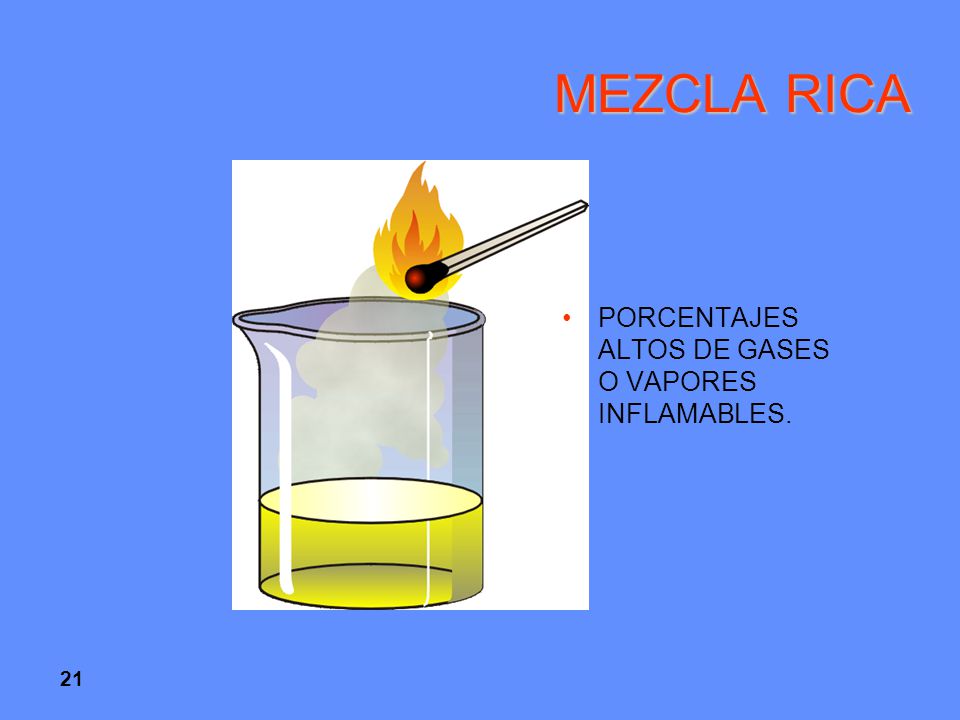

21 MEZCLA RICA PORCENTAJES ALTOS DE GASES O VAPORES INFLAMABLES. 21

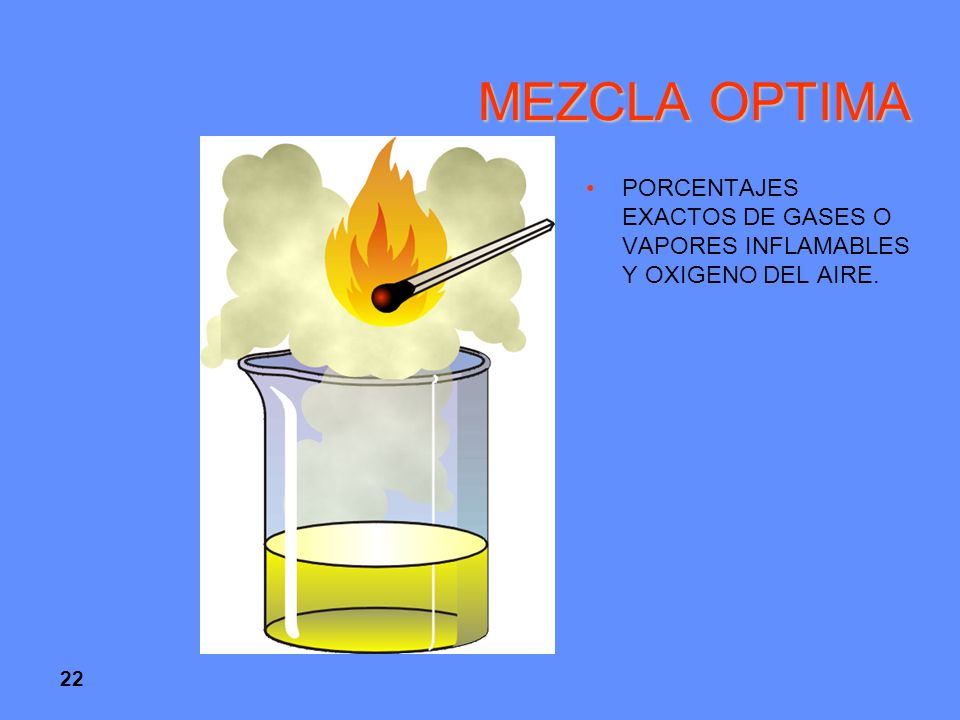

22 MEZCLA OPTIMA PORCENTAJES EXACTOS DE GASES O VAPORES INFLAMABLES Y OXIGENO DEL AIRE. 22

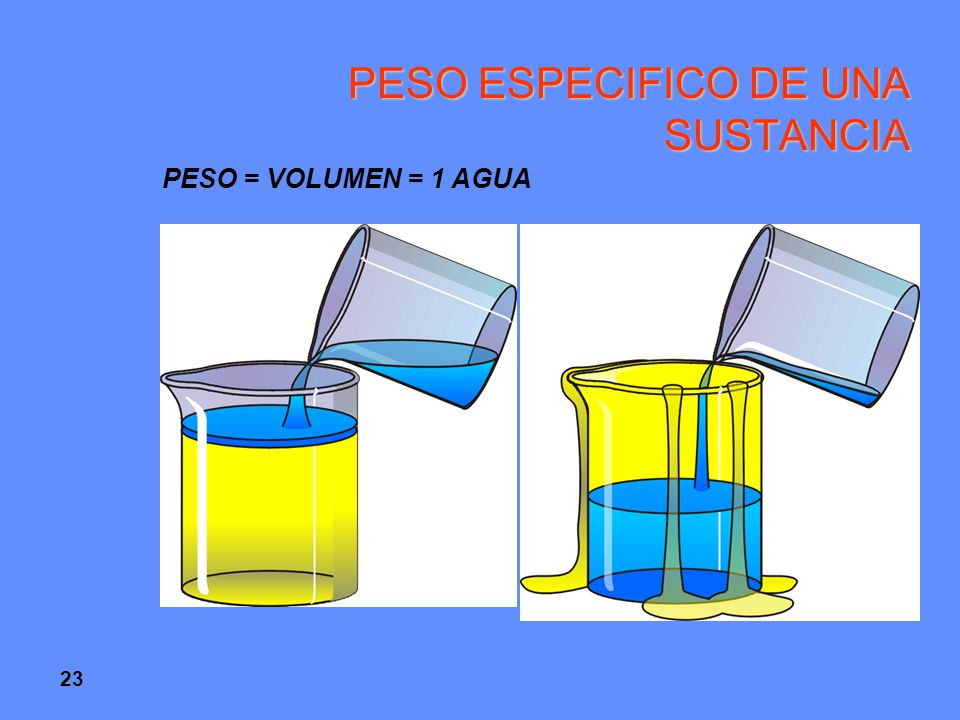

23 PESO ESPECIFICO DE UNA SUSTANCIA
PESO = VOLUMEN = 1 AGUA 23

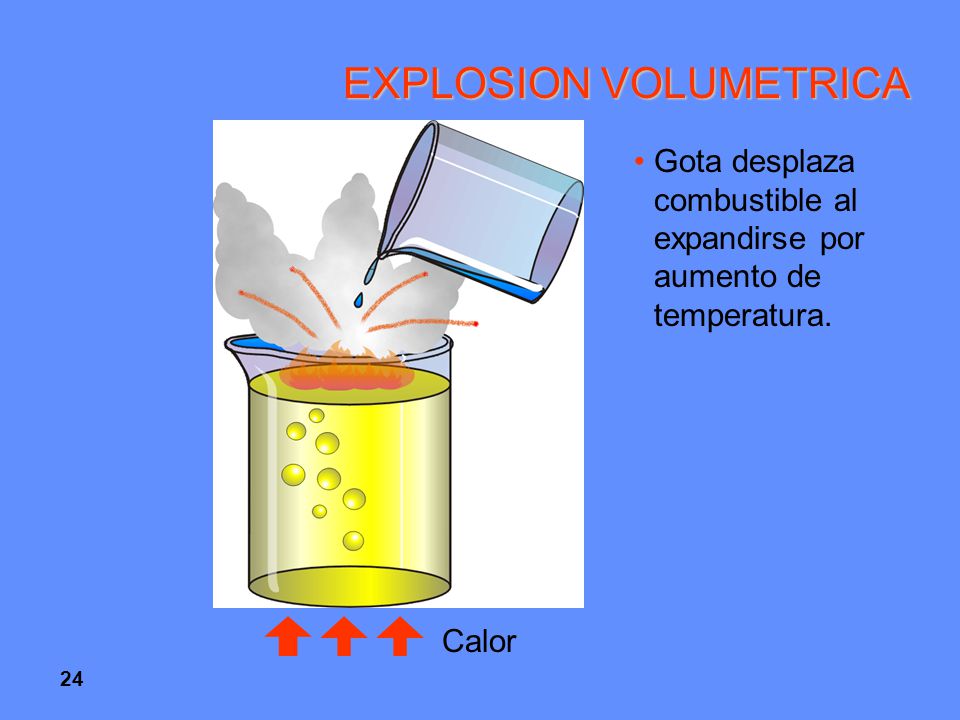

24 EXPLOSION VOLUMETRICA
Gota desplaza combustible al expandirse por aumento de temperatura. Calor 24

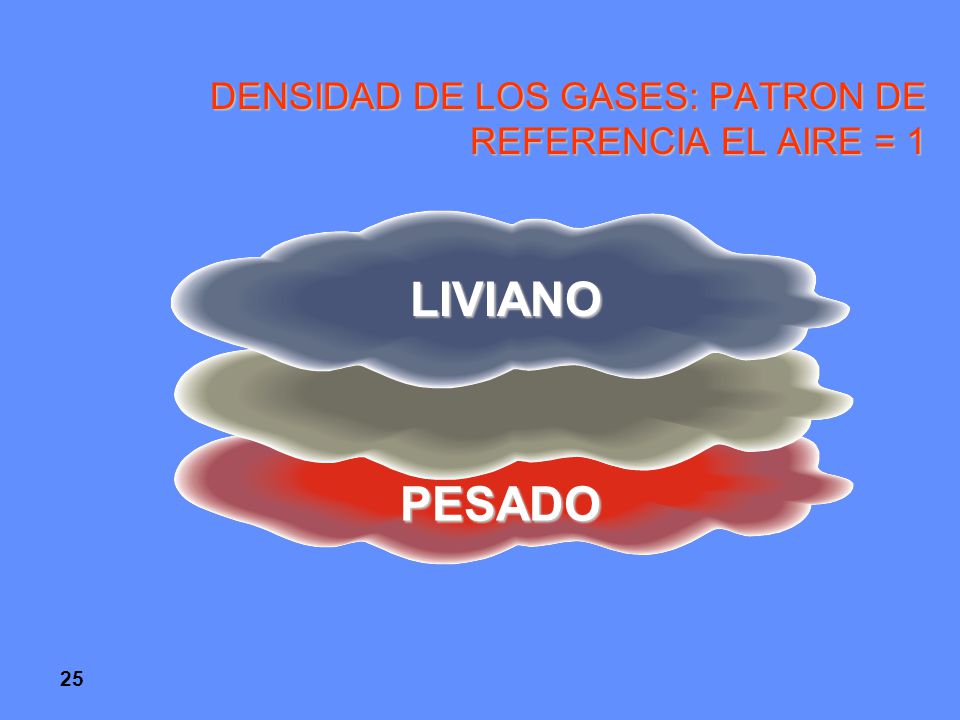

25 DENSIDAD DE LOS GASES: PATRON DE REFERENCIA EL AIRE = 1
LIVIANO PESADO 25

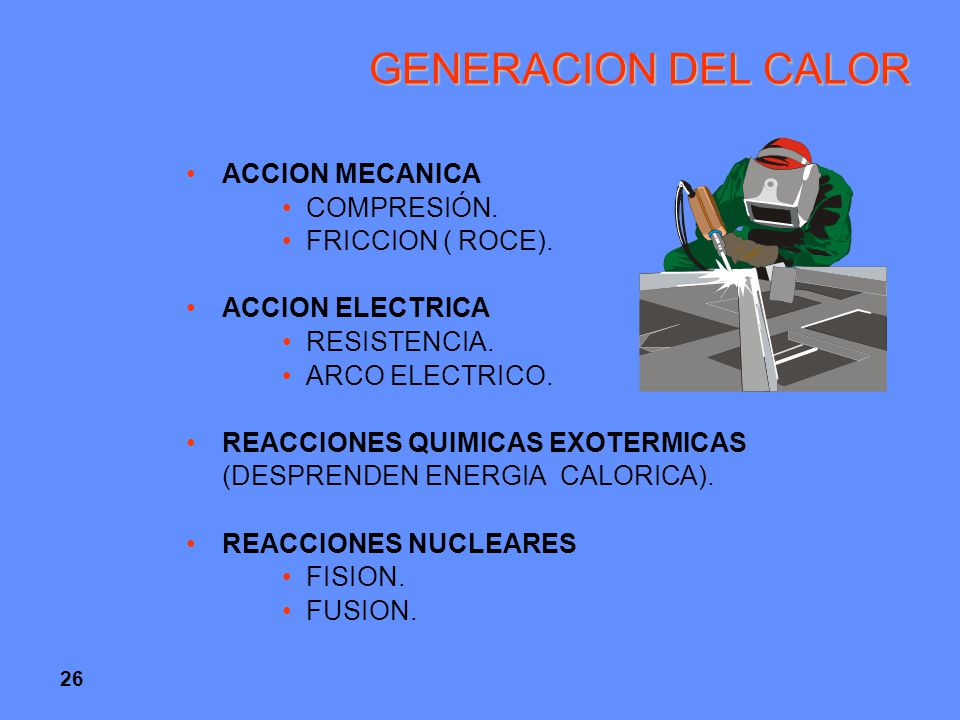

26 GENERACION DEL CALOR ACCION MECANICA COMPRESIÓN. FRICCION ( ROCE).
ACCION ELECTRICA RESISTENCIA. ARCO ELECTRICO. REACCIONES QUIMICAS EXOTERMICAS (DESPRENDEN ENERGIA CALORICA). REACCIONES NUCLEARES FISION. FUSION. 26

27 RADIACION CONDUCCION CONVECCION
TRANFERENCIA DE CALOR Solo se produce transferencia de calor cuando existe diferencia de temperatura, y toda transferencia cesa cuando las temperaturas se igualan. El calor puede transferirse de tres formas: RADIACION CONDUCCION CONVECCION 27

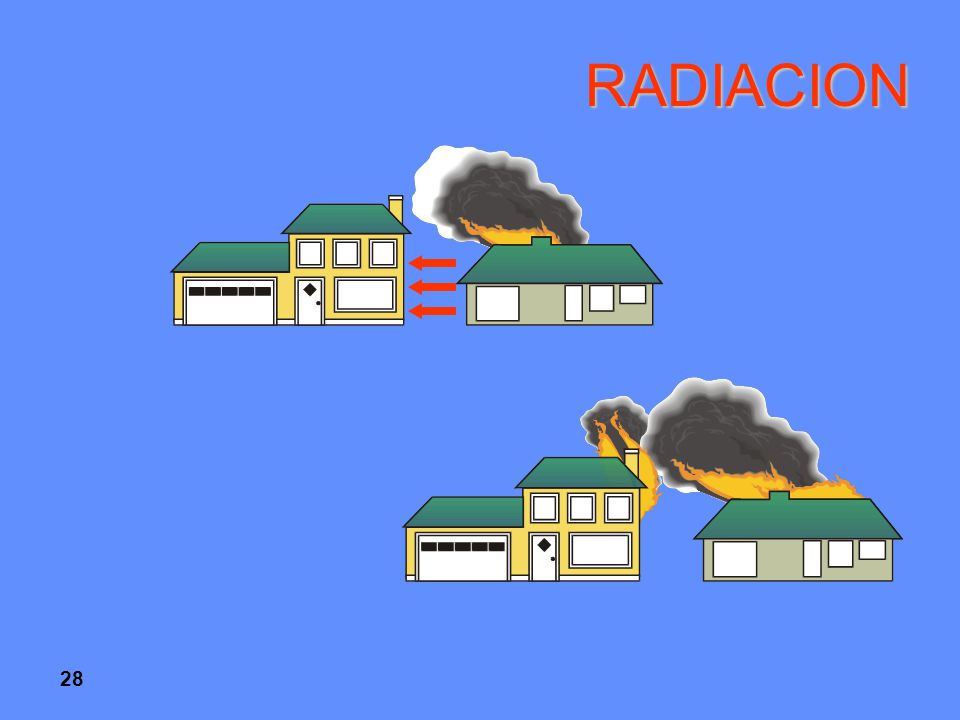

28 RADIACION 28

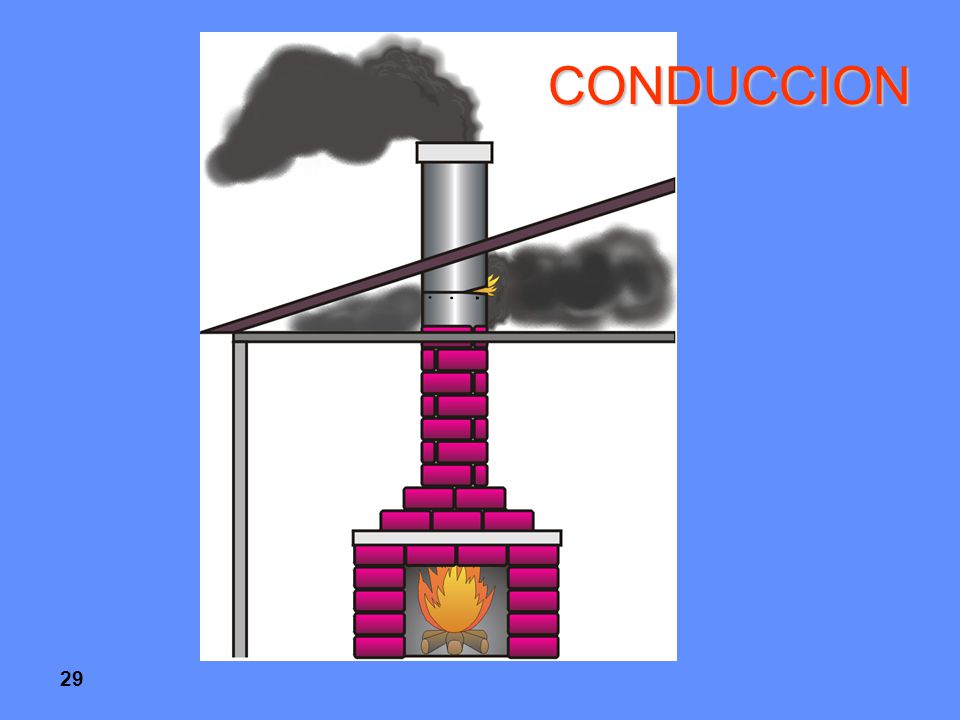

29 CONDUCCION 29

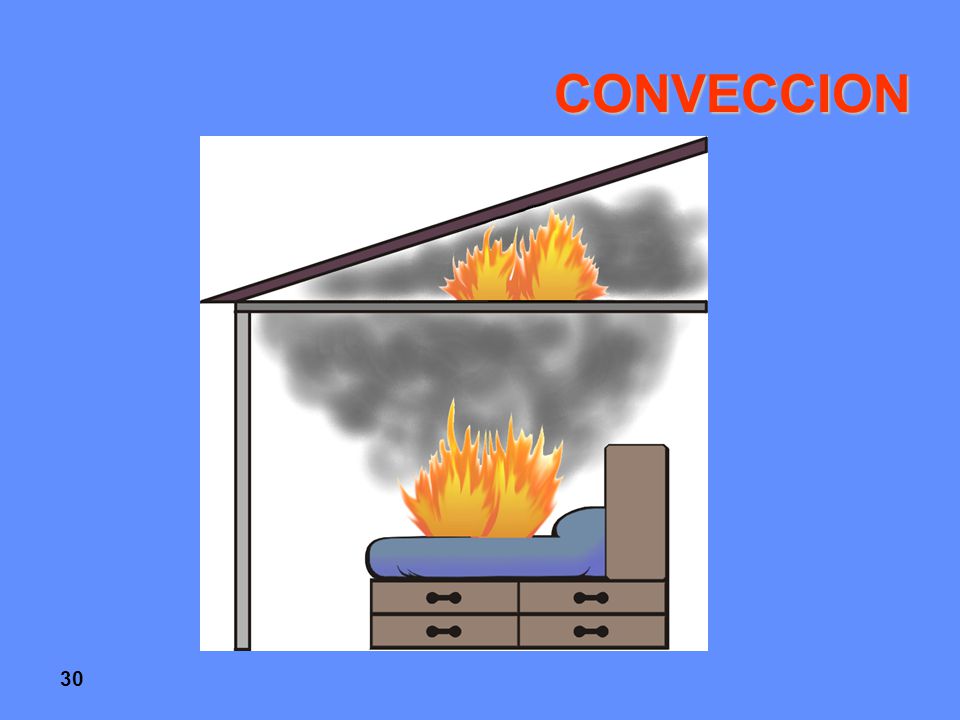

30 CONVECCION 30

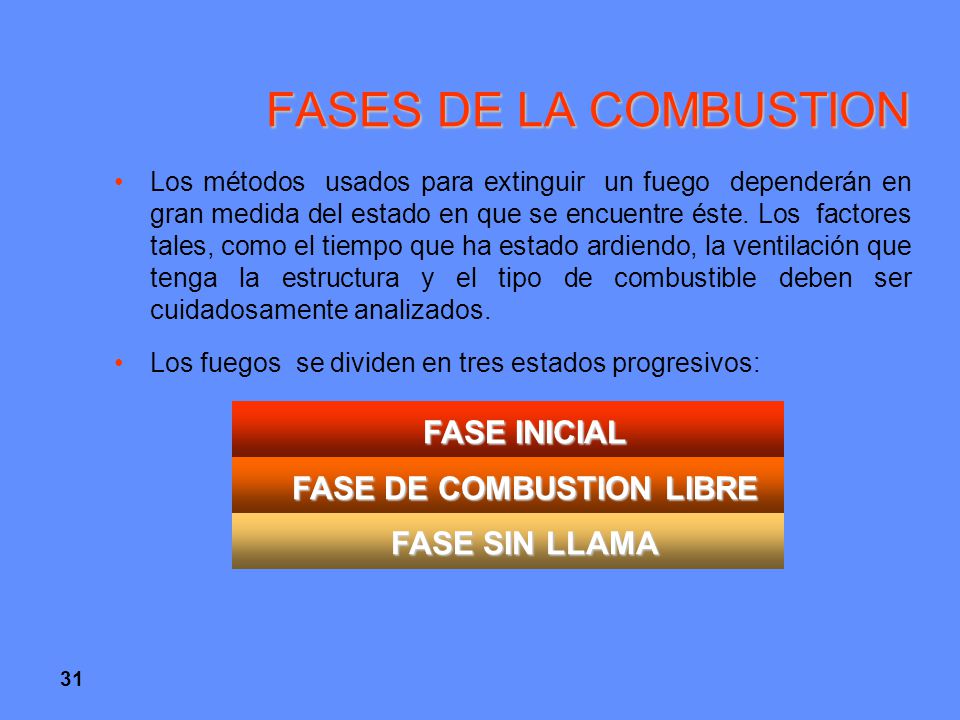

31 FASE DE COMBUSTION LIBRE
FASES DE LA COMBUSTION Los métodos usados para extinguir un fuego dependerán en gran medida del estado en que se encuentre éste. Los factores tales, como el tiempo que ha estado ardiendo, la ventilación que tenga la estructura y el tipo de combustible deben ser cuidadosamente analizados. Los fuegos se dividen en tres estados progresivos: FASE INICIAL FASE DE COMBUSTION LIBRE FASE SIN LLAMA 31

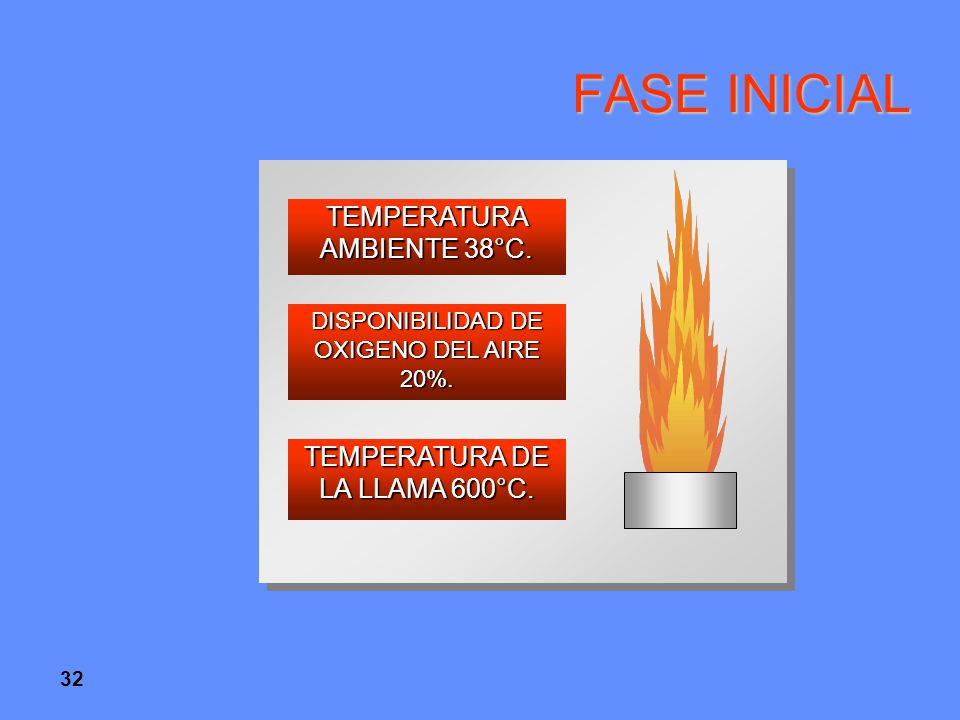

32 FASE INICIAL TEMPERATURA AMBIENTE 38°C. TEMPERATURA DE LA LLAMA 600°C.
DISPONIBILIDAD DE OXIGENO DEL AIRE 20%. TEMPERATURA DE LA LLAMA 600°C. 32

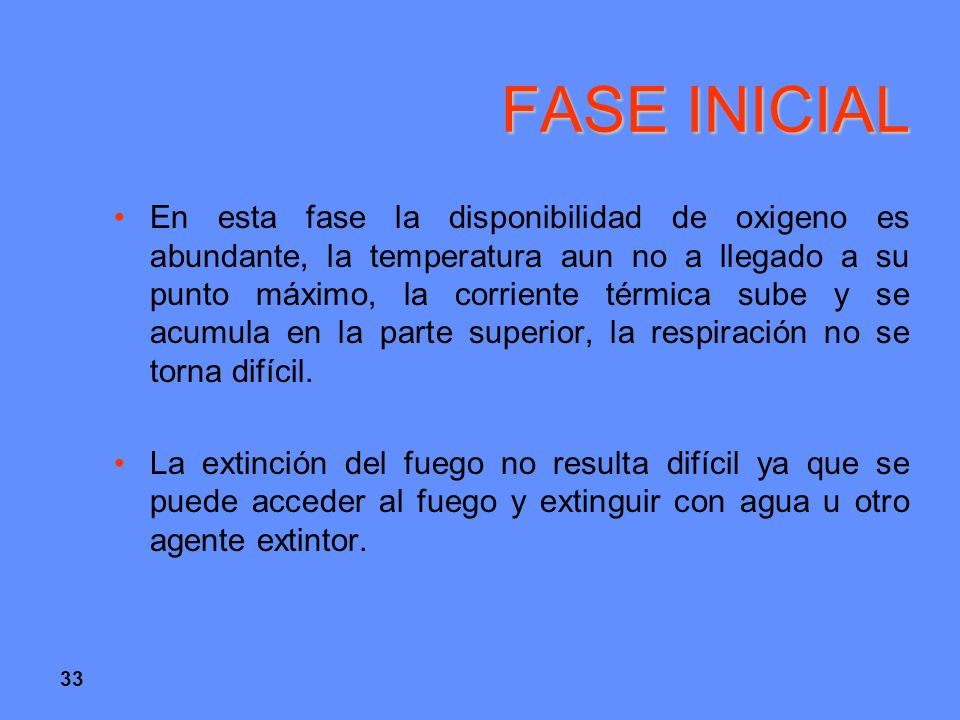

33 FASE INICIAL En esta fase la disponibilidad de oxigeno es abundante, la temperatura aun no a llegado a su punto máximo, la corriente térmica sube y se acumula en la parte superior, la respiración no se torna difícil. La extinción del fuego no resulta difícil ya que se puede acceder al fuego y extinguir con agua u otro agente extintor. 33

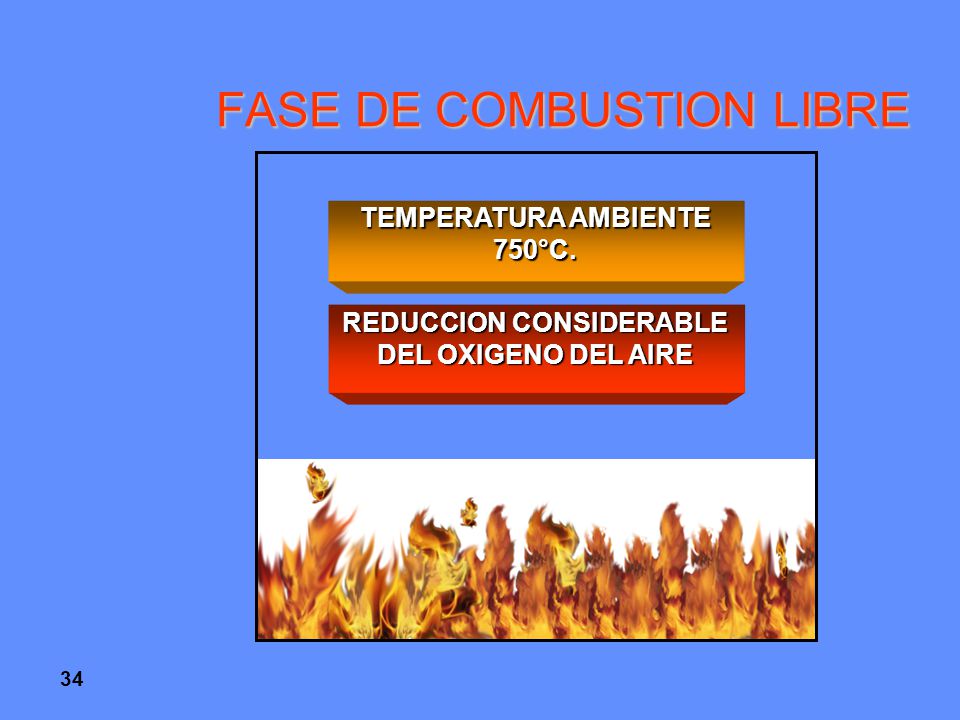

34 FASE DE COMBUSTION LIBRE
TEMPERATURA AMBIENTE 750°C. REDUCCION CONSIDERABLE DEL OXIGENO DEL AIRE 34

35 FASE DE COMBUSTION LIBRE
El fuego va consumiendo todos los combustibles, el abastecimiento de oxigeno está siendo disminuido, el calor se acumula en las partes superiores, respiración difícil, uso de equipos de protección obligatorio. Extinción por medio de agua con buena producción de neblina. 35

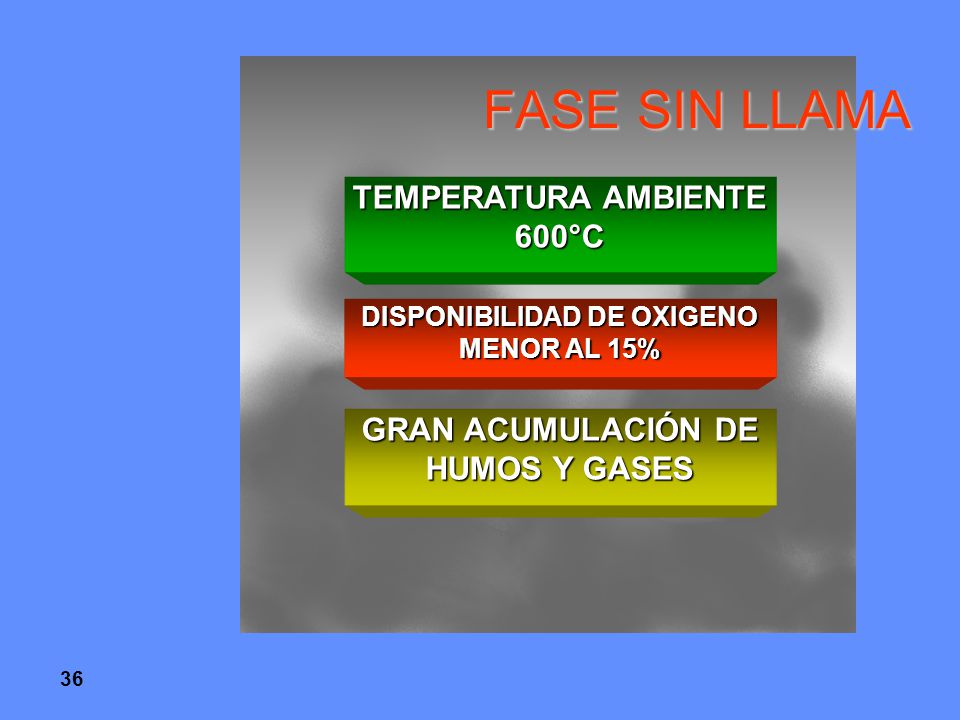

36 FASE SIN LLAMA TEMPERATURA AMBIENTE 600°C
DISPONIBILIDAD DE OXIGENO MENOR AL 15% GRAN ACUMULACIÓN DE HUMOS Y GASES 36

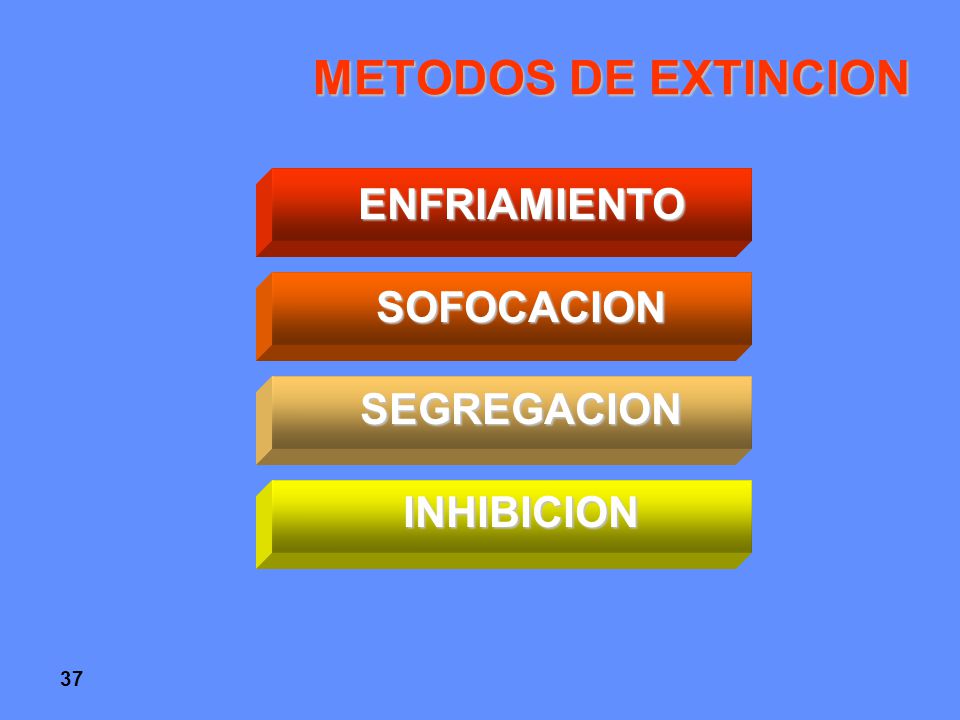

37 METODOS DE EXTINCION ENFRIAMIENTO SOFOCACION SEGREGACION INHIBICION 37

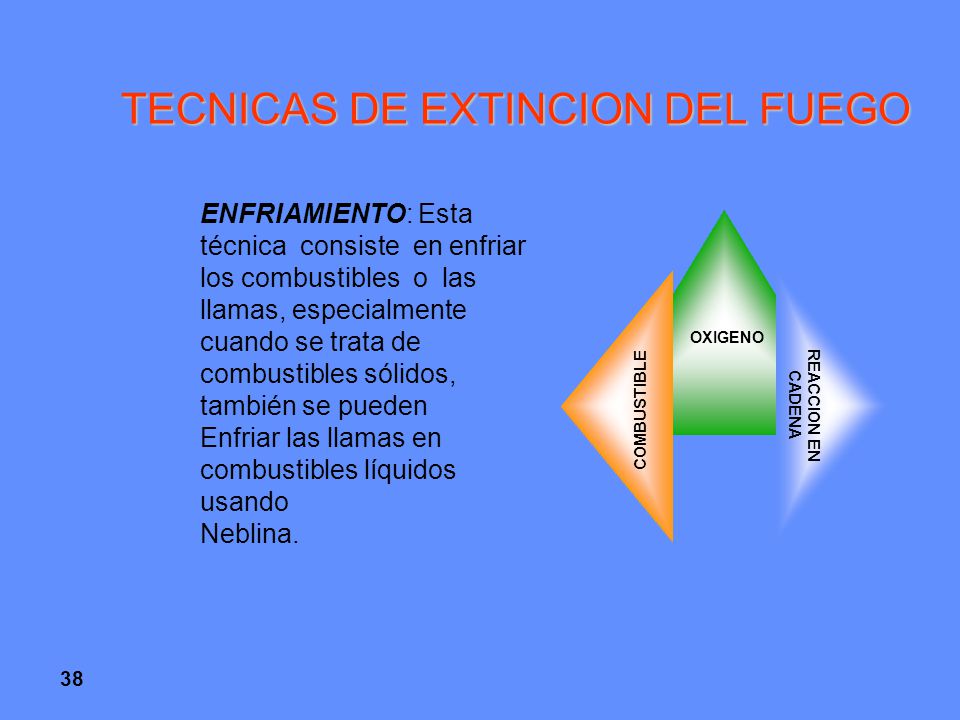

38 TECNICAS DE EXTINCION DEL FUEGO
ENFRIAMIENTO: Esta técnica consiste en enfriar los combustibles o las llamas, especialmente cuando se trata de combustibles sólidos, también se pueden Enfriar las llamas en combustibles líquidos usando Neblina. OXIGENO REACCION EN CADENA COMBUSTIBLE 38

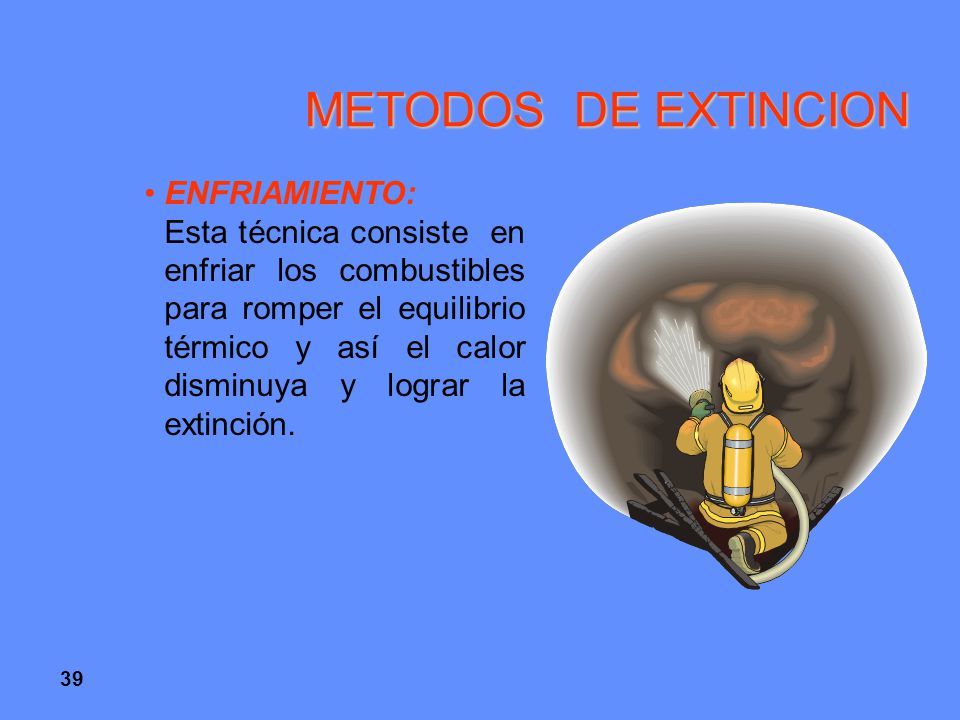

39 METODOS DE EXTINCION ENFRIAMIENTO:
Esta técnica consiste en enfriar los combustibles para romper el equilibrio térmico y así el calor disminuya y lograr la extinción. 39

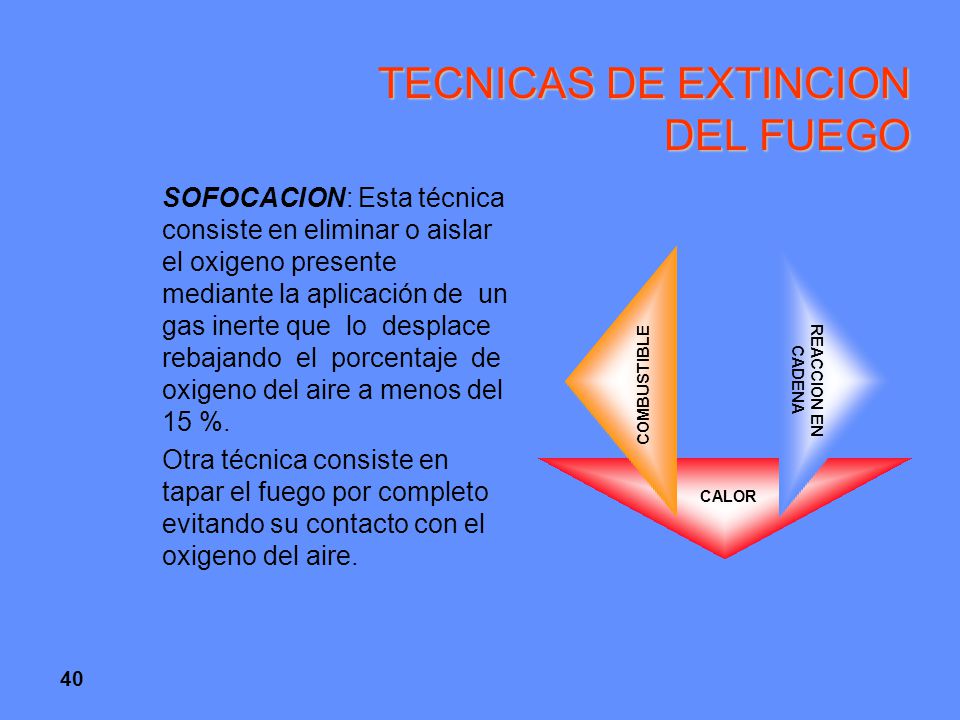

40 TECNICAS DE EXTINCION DEL FUEGO
SOFOCACION: Esta técnica consiste en eliminar o aislar el oxigeno presente mediante la aplicación de un gas inerte que lo desplace rebajando el porcentaje de oxigeno del aire a menos del 15 %. Otra técnica consiste en tapar el fuego por completo evitando su contacto con el oxigeno del aire. CALOR COMBUSTIBLE REACCION EN CADENA 40

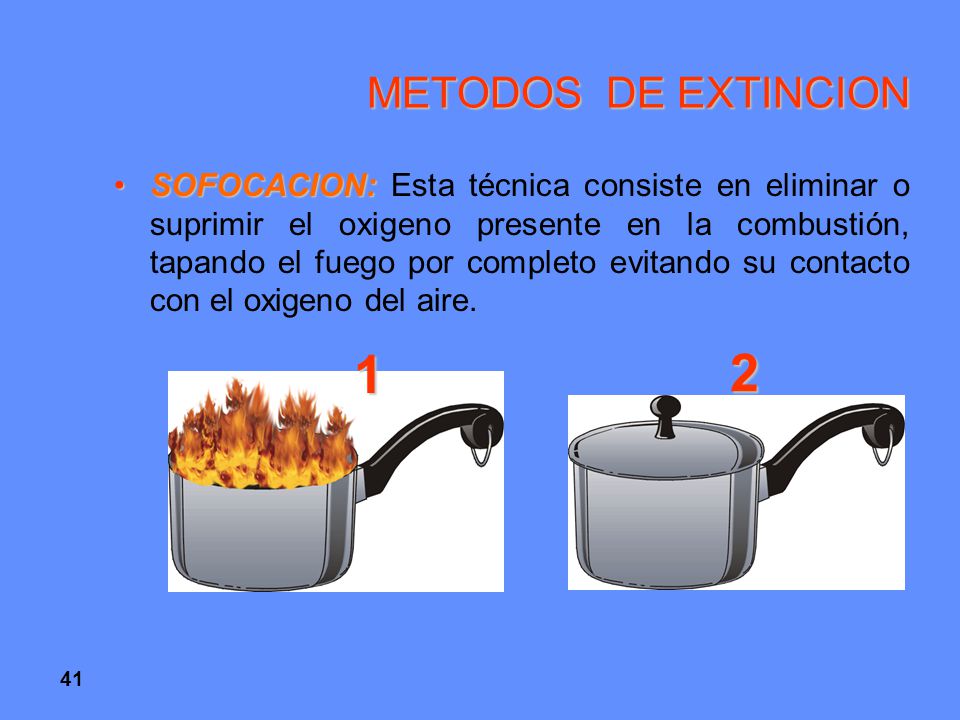

41 METODOS DE EXTINCION SOFOCACION: Esta técnica consiste en eliminar o suprimir el oxigeno presente en la combustión, tapando el fuego por completo evitando su contacto con el oxigeno del aire. 1 2 41

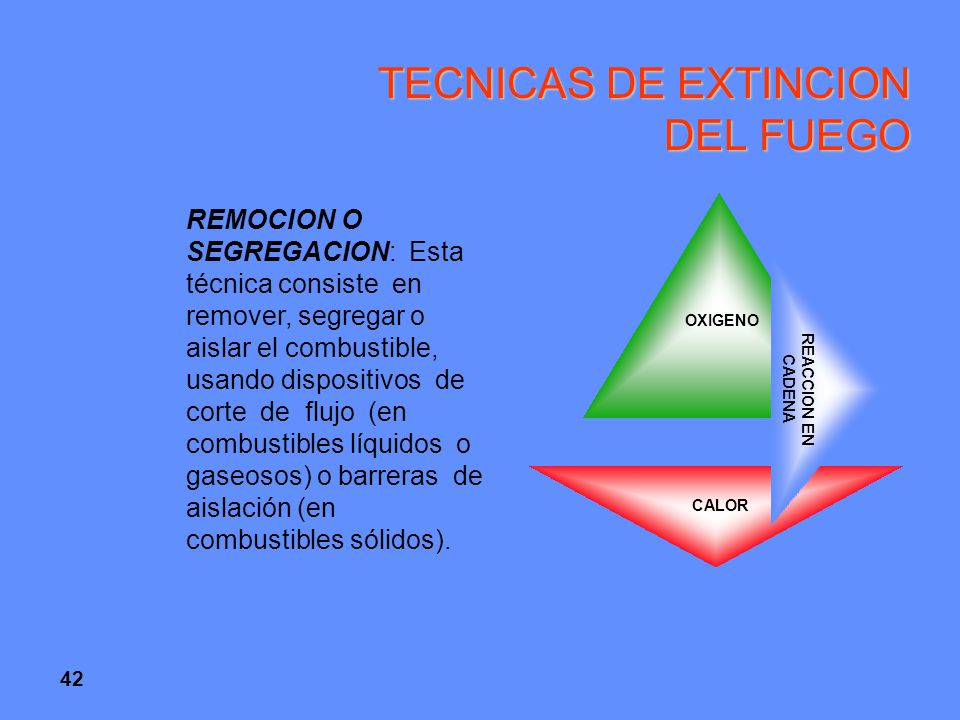

42 TECNICAS DE EXTINCION DEL FUEGO
OXIGENO CALOR REACCION EN CADENA REMOCION O SEGREGACION: Esta técnica consiste en remover, segregar o aislar el combustible, usando dispositivos de corte de flujo (en combustibles líquidos o gaseosos) o barreras de aislación (en combustibles sólidos). 42

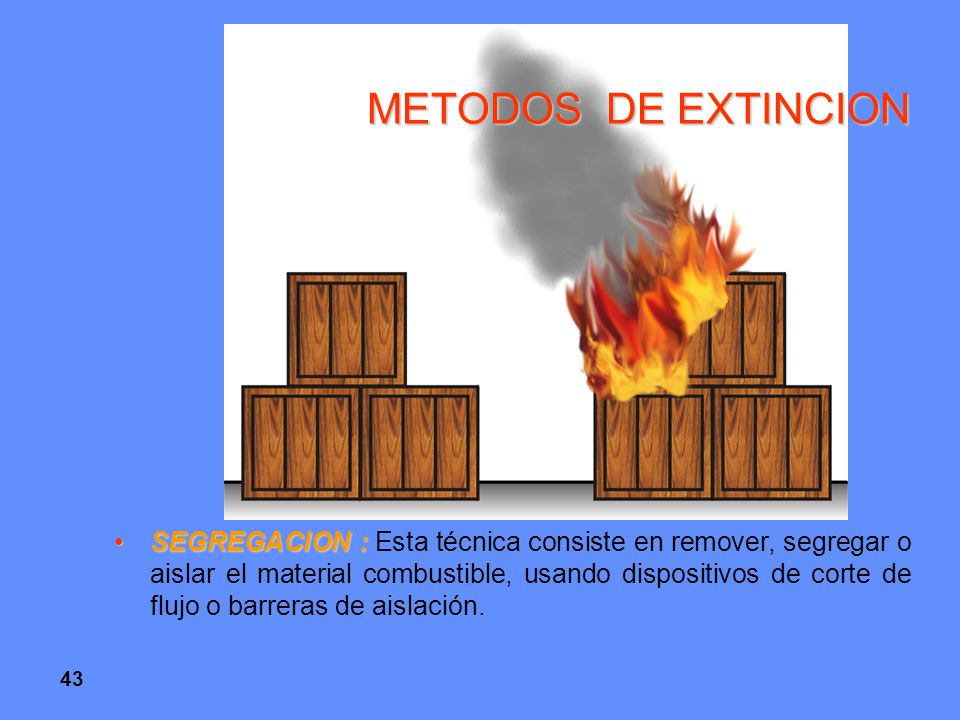

43 METODOS DE EXTINCION SEGREGACION : Esta técnica consiste en remover, segregar o aislar el material combustible, usando dispositivos de corte de flujo o barreras de aislación. 43

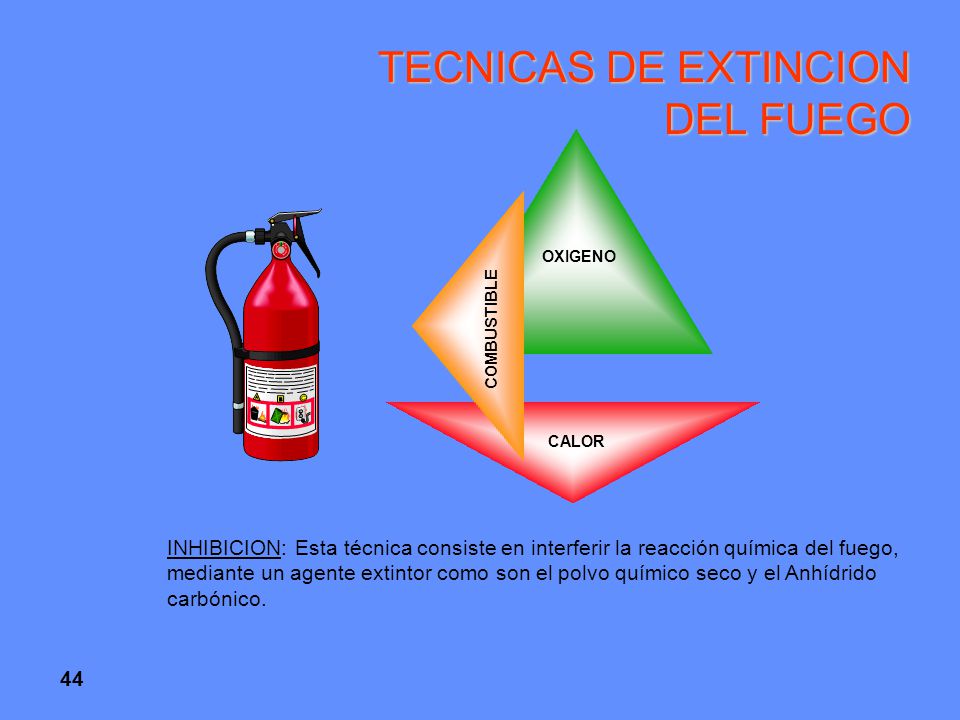

44 TECNICAS DE EXTINCION DEL FUEGO
OXIGENO CALOR COMBUSTIBLE INHIBICION: Esta técnica consiste en interferir la reacción química del fuego, mediante un agente extintor como son el polvo químico seco y el Anhídrido carbónico. 44

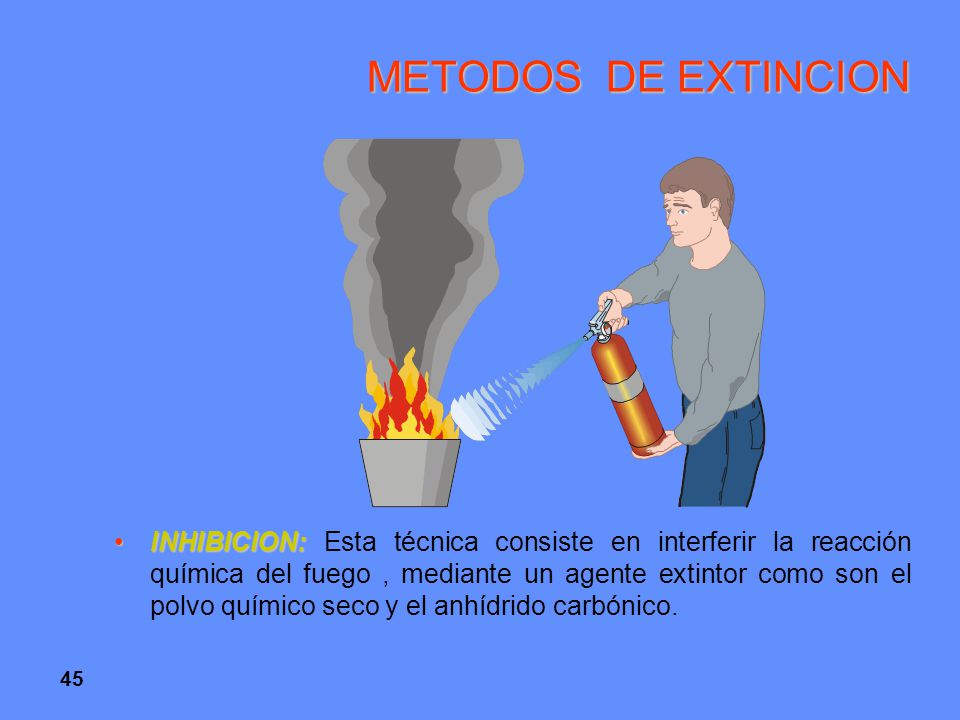

45 METODOS DE EXTINCION INHIBICION: Esta técnica consiste en interferir la reacción química del fuego , mediante un agente extintor como son el polvo químico seco y el anhídrido carbónico. 45

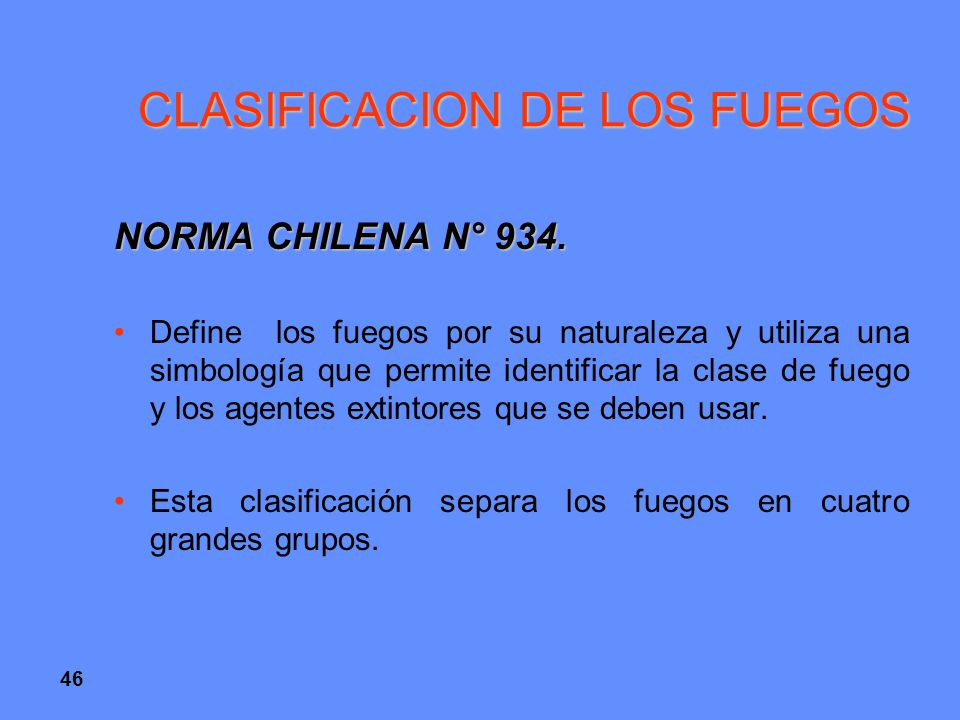

46 CLASIFICACION DE LOS FUEGOS
NORMA CHILENA N° 934. Define los fuegos por su naturaleza y utiliza una simbología que permite identificar la clase de fuego y los agentes extintores que se deben usar. Esta clasificación separa los fuegos en cuatro grandes grupos. 46

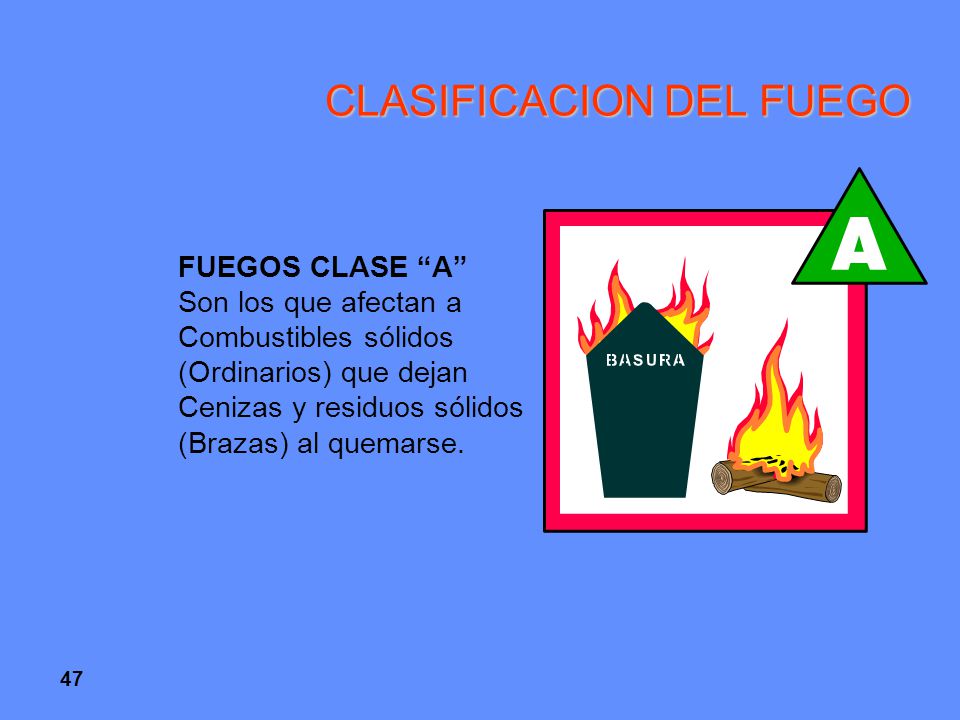

47 CLASIFICACION DEL FUEGO
FUEGOS CLASE “A” Son los que afectan a Combustibles sólidos (Ordinarios) que dejan Cenizas y residuos sólidos (Brazas) al quemarse. 47

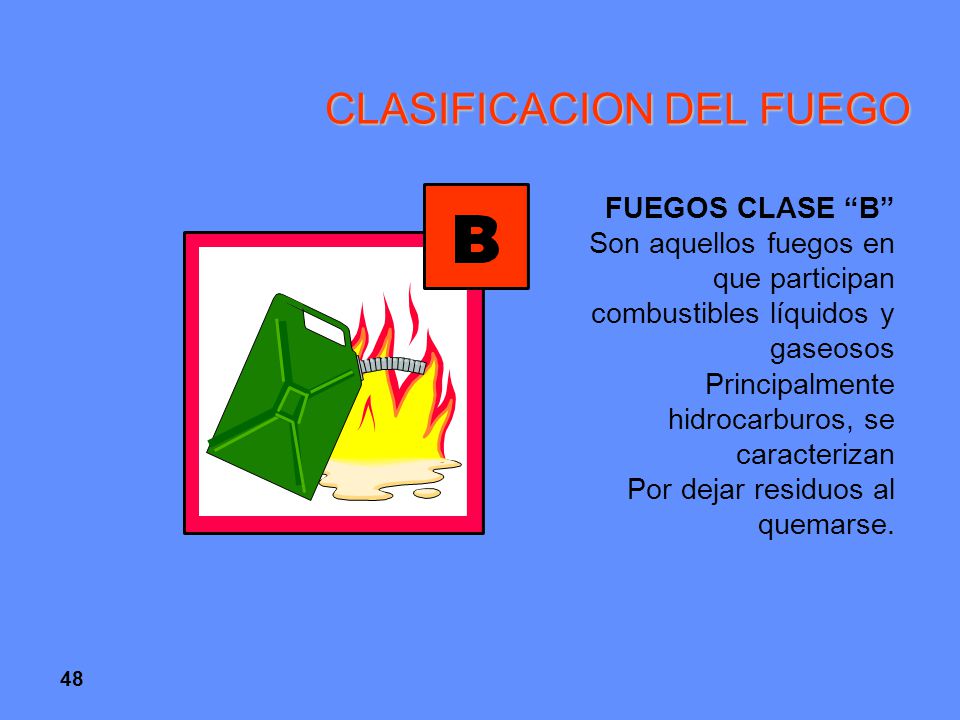

48 CLASIFICACION DEL FUEGO
FUEGOS CLASE “B” Son aquellos fuegos en que participan combustibles líquidos y gaseosos Principalmente hidrocarburos, se caracterizan Por dejar residuos al quemarse. 48

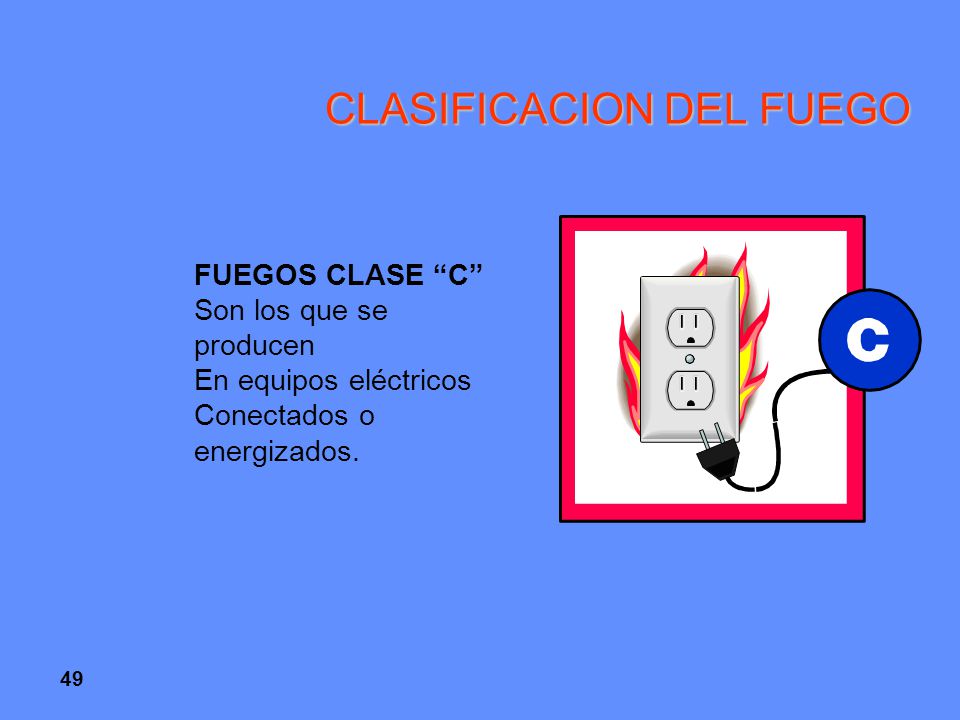

49 CLASIFICACION DEL FUEGO
FUEGOS CLASE “C” Son los que se producen En equipos eléctricos Conectados o energizados. 49

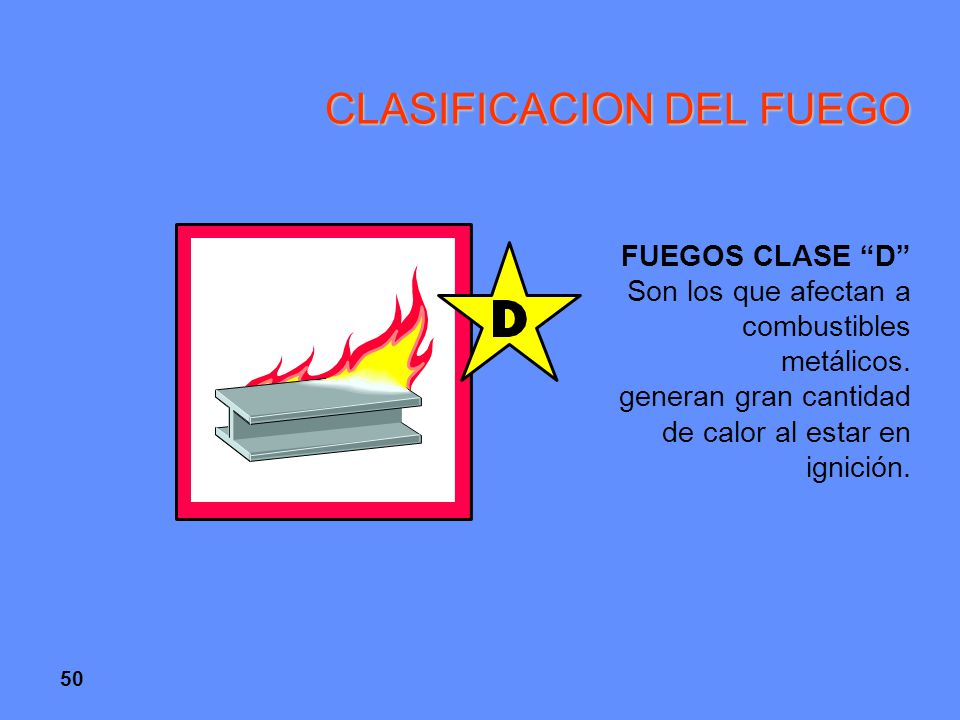

50 CLASIFICACION DEL FUEGO
FUEGOS CLASE “D” Son los que afectan a combustibles metálicos. generan gran cantidad de calor al estar en ignición. 50

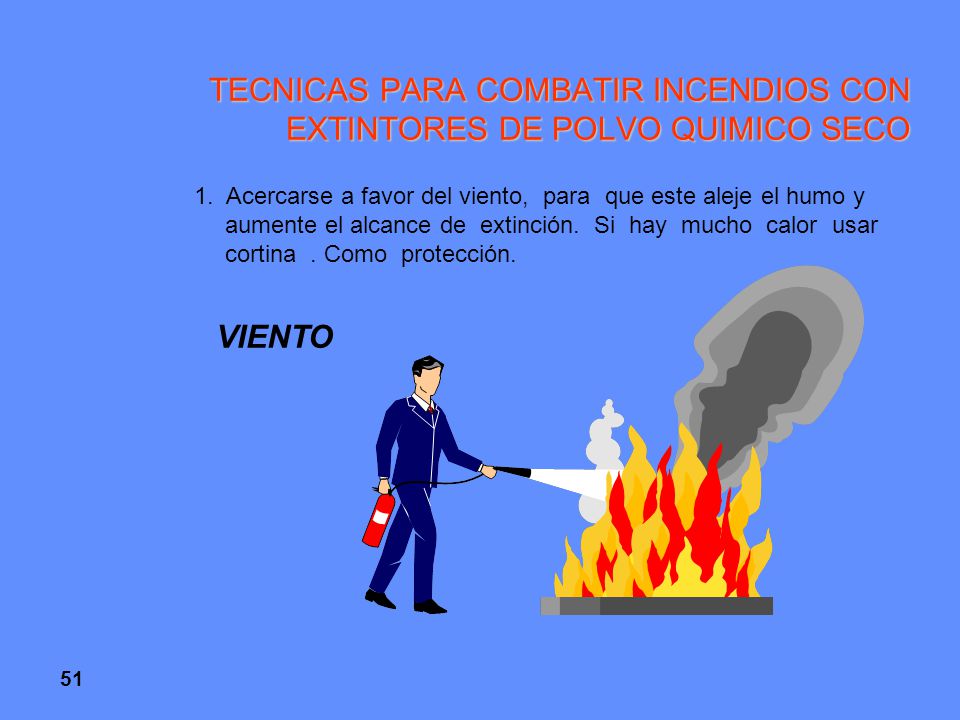

51 TECNICAS PARA COMBATIR INCENDIOS CON EXTINTORES DE POLVO QUIMICO SECO
1. Acercarse a favor del viento, para que este aleje el humo y aumente el alcance de extinción. Si hay mucho calor usar cortina . Como protección. VIENTO 51

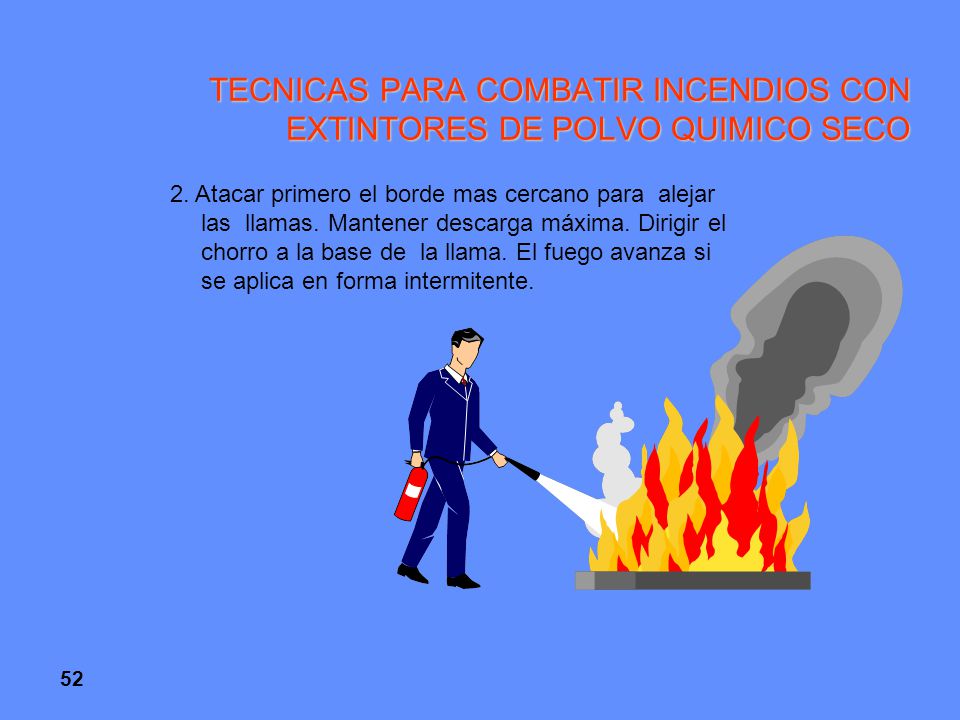

52 TECNICAS PARA COMBATIR INCENDIOS CON EXTINTORES DE POLVO QUIMICO SECO
2. Atacar primero el borde mas cercano para alejar las llamas. Mantener descarga máxima. Dirigir el chorro a la base de la llama. El fuego avanza si se aplica en forma intermitente. 52

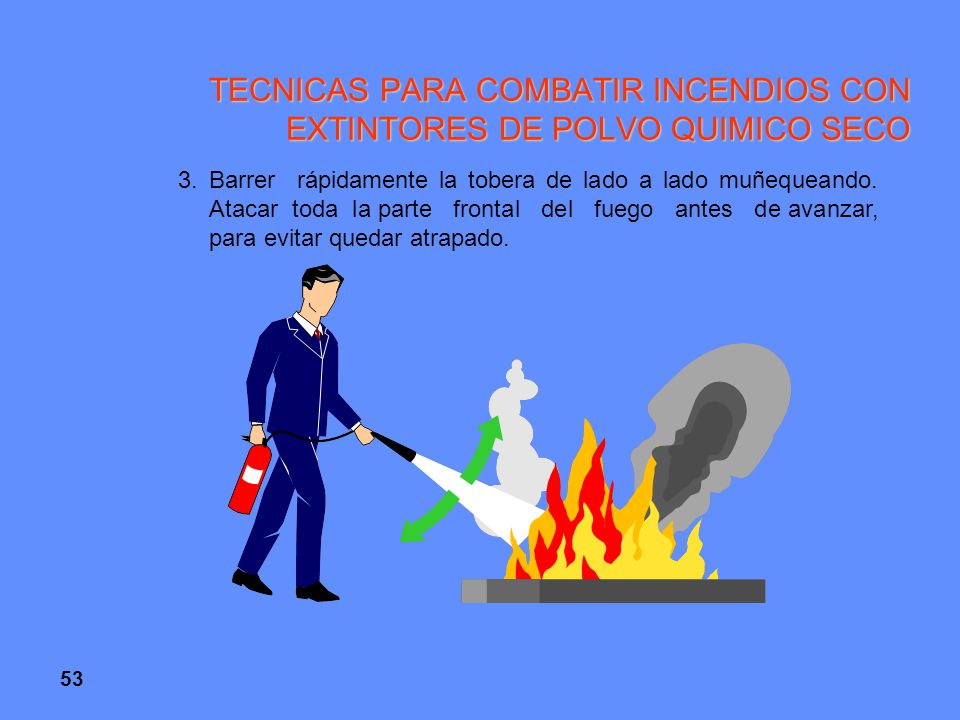

53 TECNICAS PARA COMBATIR INCENDIOS CON EXTINTORES DE POLVO QUIMICO SECO
3. Barrer rápidamente la tobera de lado a lado muñequeando. Atacar toda la parte frontal del fuego antes de avanzar, para evitar quedar atrapado. 53

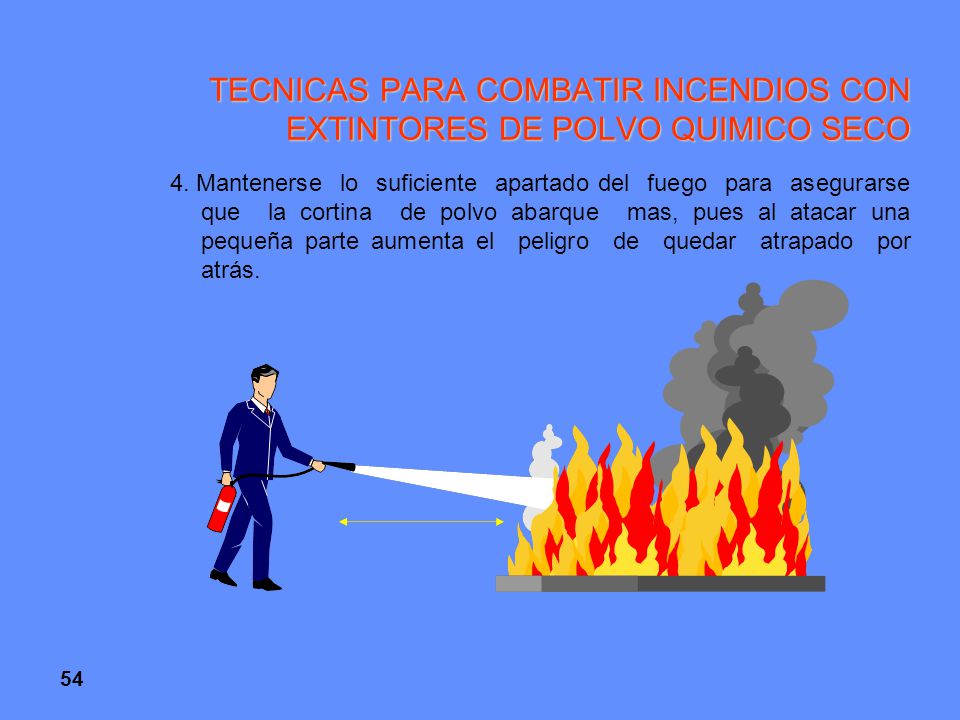

54 TECNICAS PARA COMBATIR INCENDIOS CON EXTINTORES DE POLVO QUIMICO SECO
4. Mantenerse lo suficiente apartado del fuego para asegurarse que la cortina de polvo abarque mas, pues al atacar una pequeña parte aumenta el peligro de quedar atrapado por atrás. 54

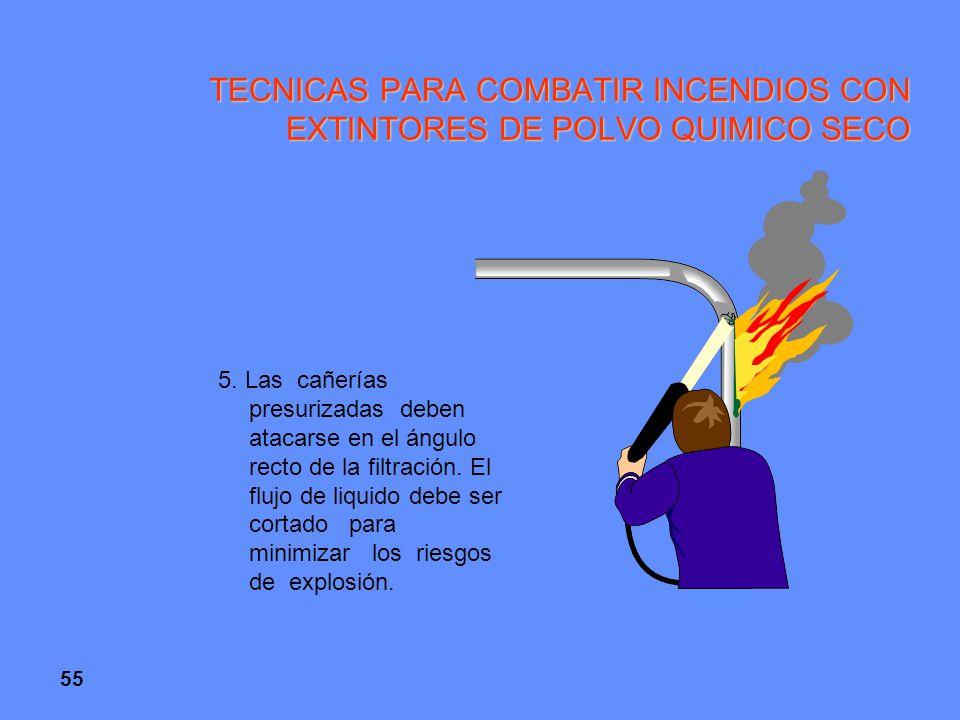

55 TECNICAS PARA COMBATIR INCENDIOS CON EXTINTORES DE POLVO QUIMICO SECO
5. Las cañerías presurizadas deben atacarse en el ángulo recto de la filtración. El flujo de liquido debe ser cortado para minimizar los riesgos de explosión. 55

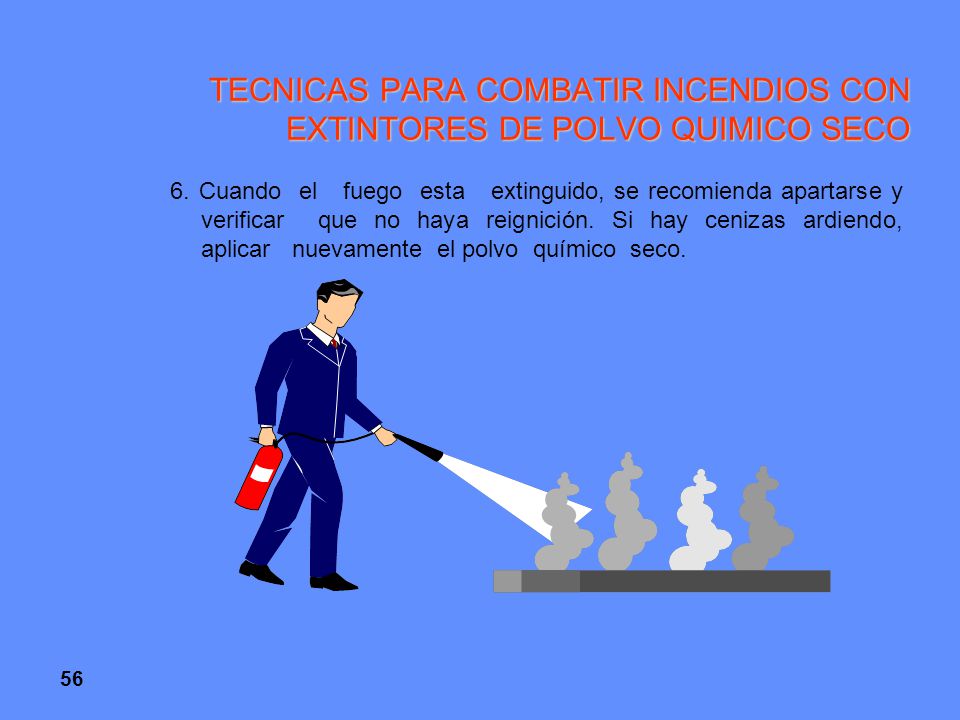

56 TECNICAS PARA COMBATIR INCENDIOS CON EXTINTORES DE POLVO QUIMICO SECO
6. Cuando el fuego esta extinguido, se recomienda apartarse y verificar que no haya reignición. Si hay cenizas ardiendo, aplicar nuevamente el polvo químico seco. 56

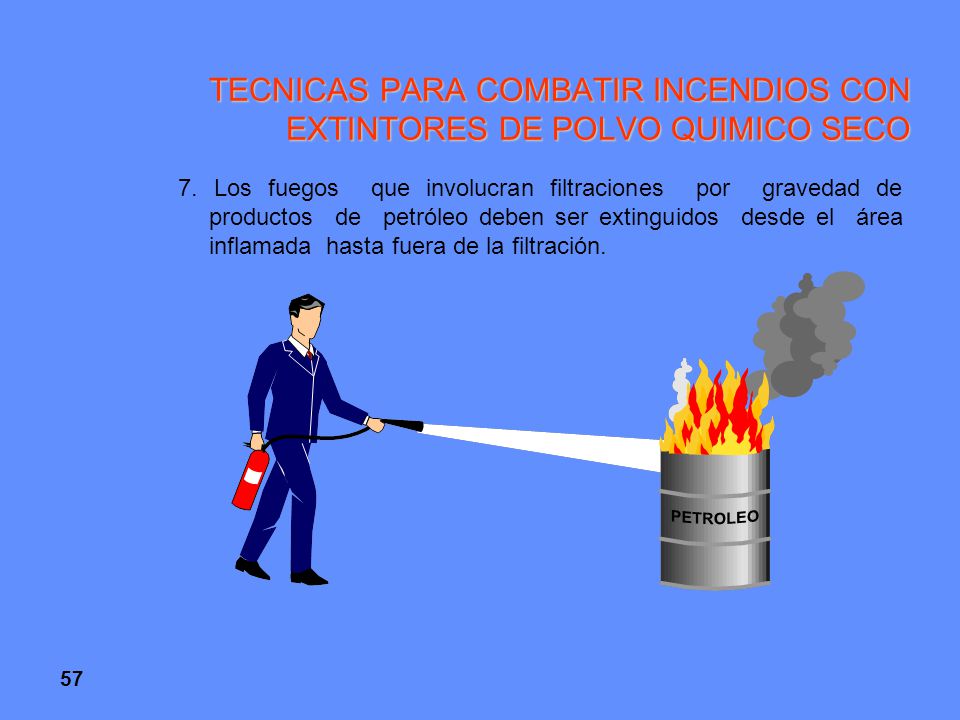

57 TECNICAS PARA COMBATIR INCENDIOS CON EXTINTORES DE POLVO QUIMICO SECO
7. Los fuegos que involucran filtraciones por gravedad de productos de petróleo deben ser extinguidos desde el área inflamada hasta fuera de la filtración. 57

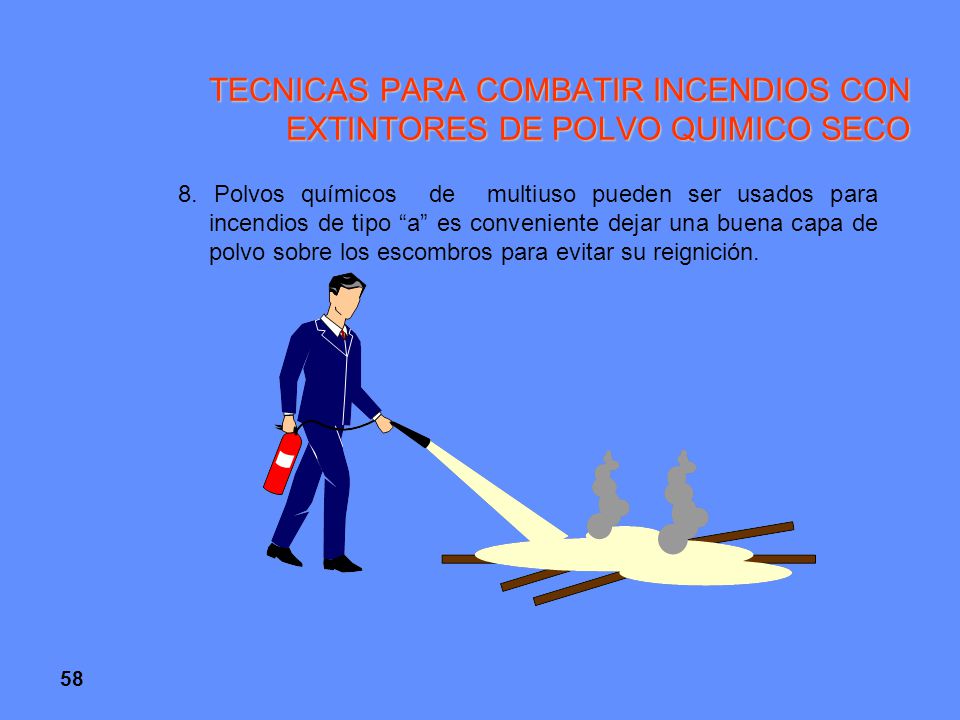

58 TECNICAS PARA COMBATIR INCENDIOS CON EXTINTORES DE POLVO QUIMICO SECO
8. Polvos químicos de multiuso pueden ser usados para incendios de tipo “a” es conveniente dejar una buena capa de polvo sobre los escombros para evitar su reignición. 58

59 TECNICAS PARA COMBATIR INCENDIOS CON EXTINTORES DE POLVO QUIMICO SECO
9. Cuando el fuego es de tipo “a” ( Materiales combustibles sólidos), se puede controlar mediante la forma mostrada en los cuadros 10 y 11. 59

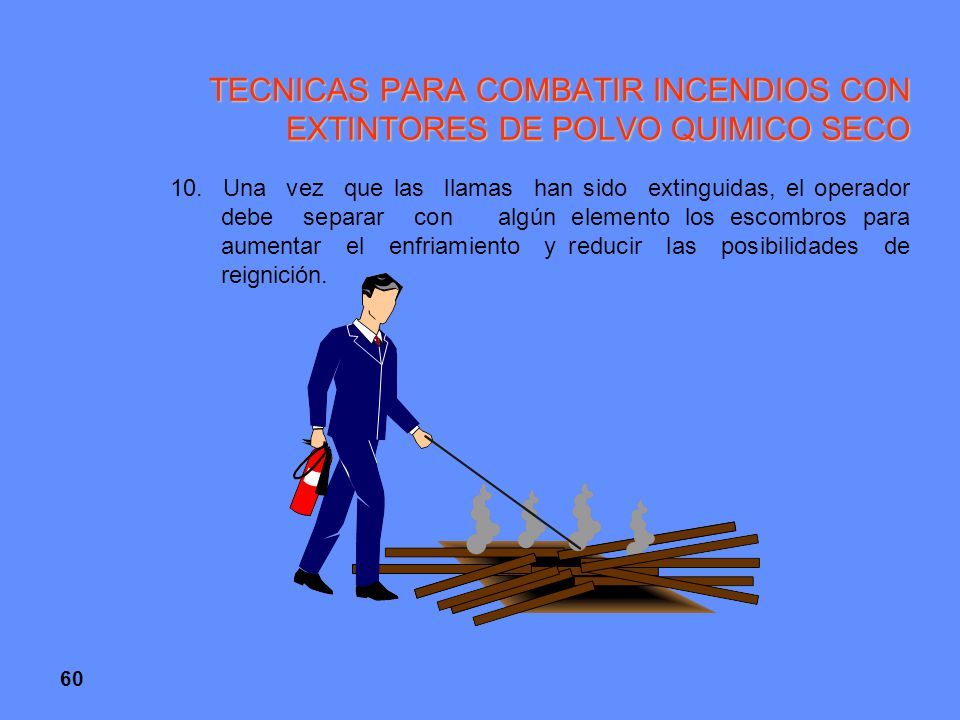

60 TECNICAS PARA COMBATIR INCENDIOS CON EXTINTORES DE POLVO QUIMICO SECO
10. Una vez que las llamas han sido extinguidas, el operador debe separar con algún elemento los escombros para aumentar el enfriamiento y reducir las posibilidades de reignición. 60

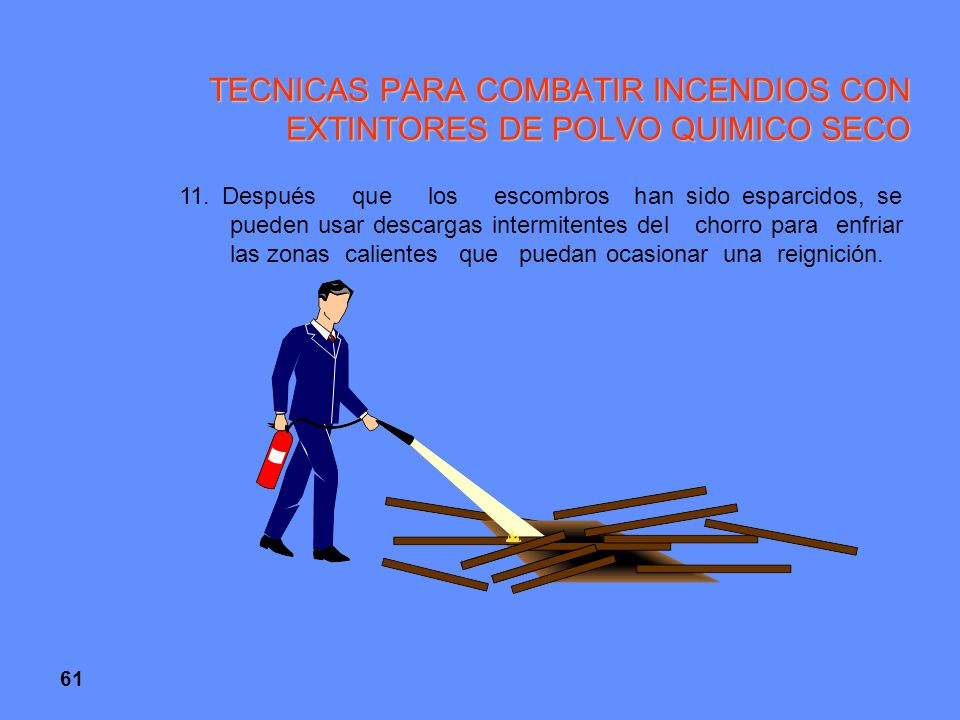

61 TECNICAS PARA COMBATIR INCENDIOS CON EXTINTORES DE POLVO QUIMICO SECO
11. Después que los escombros han sido esparcidos, se pueden usar descargas intermitentes del chorro para enfriar las zonas calientes que puedan ocasionar una reignición. 61

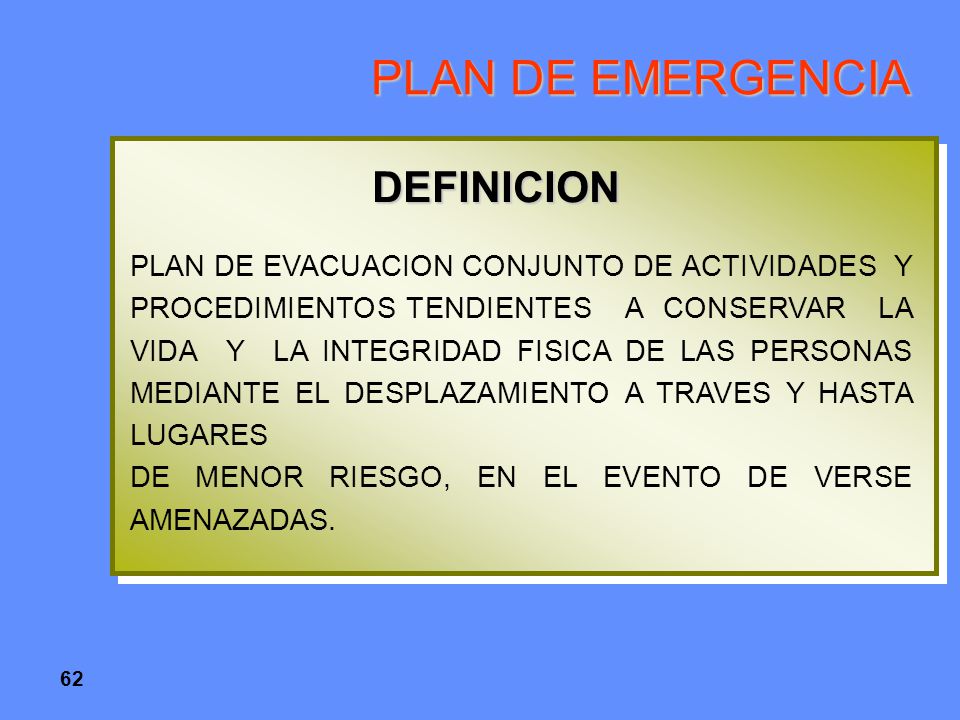

62 PLAN DE EMERGENCIA DEFINICION
PLAN DE EVACUACION CONJUNTO DE ACTIVIDADES Y PROCEDIMIENTOS TENDIENTES A CONSERVAR LA VIDA Y LA INTEGRIDAD FISICA DE LAS PERSONAS MEDIANTE EL DESPLAZAMIENTO A TRAVES Y HASTA LUGARES DE MENOR RIESGO, EN EL EVENTO DE VERSE AMENAZADAS. DEFINICION 62

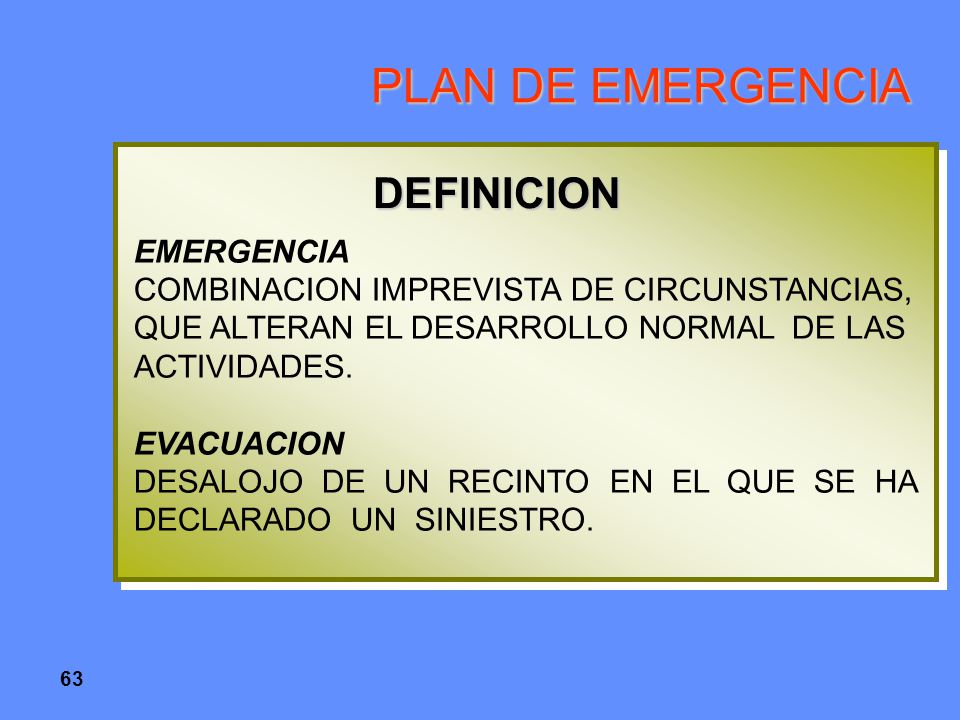

63 PLAN DE EMERGENCIA DEFINICION EMERGENCIA
COMBINACION IMPREVISTA DE CIRCUNSTANCIAS, QUE ALTERAN EL DESARROLLO NORMAL DE LAS ACTIVIDADES. EVACUACION DESALOJO DE UN RECINTO EN EL QUE SE HA DECLARADO UN SINIESTRO. DEFINICION 63

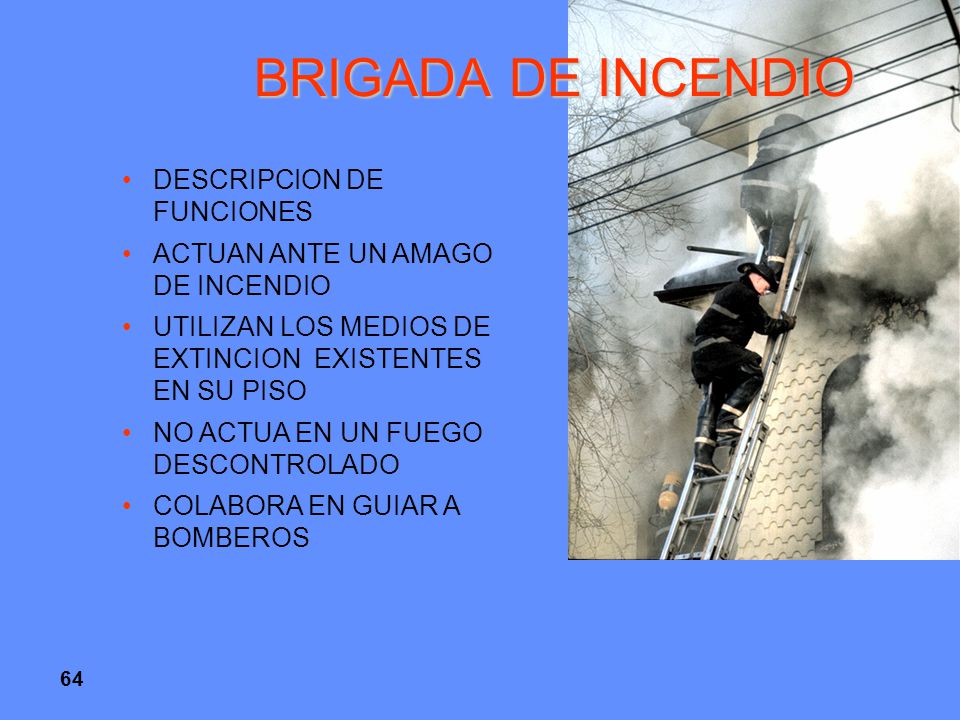

64 BRIGADA DE INCENDIO DESCRIPCION DE FUNCIONES
ACTUAN ANTE UN AMAGO DE INCENDIO UTILIZAN LOS MEDIOS DE EXTINCION EXISTENTES EN SU PISO NO ACTUA EN UN FUEGO DESCONTROLADO COLABORA EN GUIAR A BOMBEROS 64

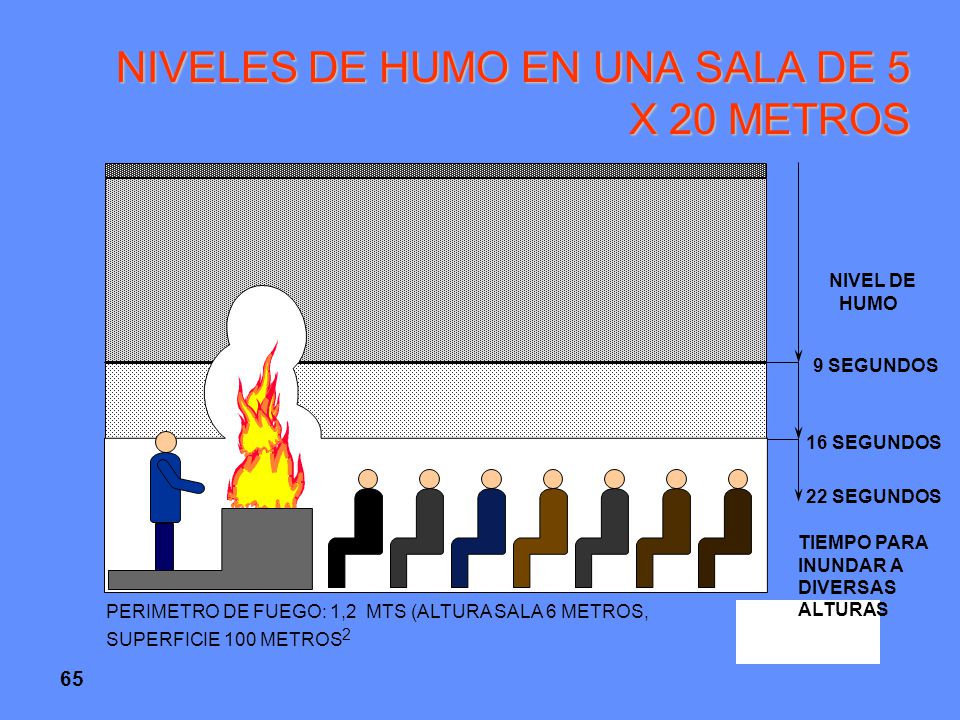

65 NIVELES DE HUMO EN UNA SALA DE 5 X 20 METROS
NIVEL DE HUMO 9 SEGUNDOS 16 SEGUNDOS 22 SEGUNDOS TIEMPO PARA INUNDAR A DIVERSAS ALTURAS PERIMETRO DE FUEGO: 1,2 MTS (ALTURA SALA 6 METROS, SUPERFICIE 100 METROS 2 65

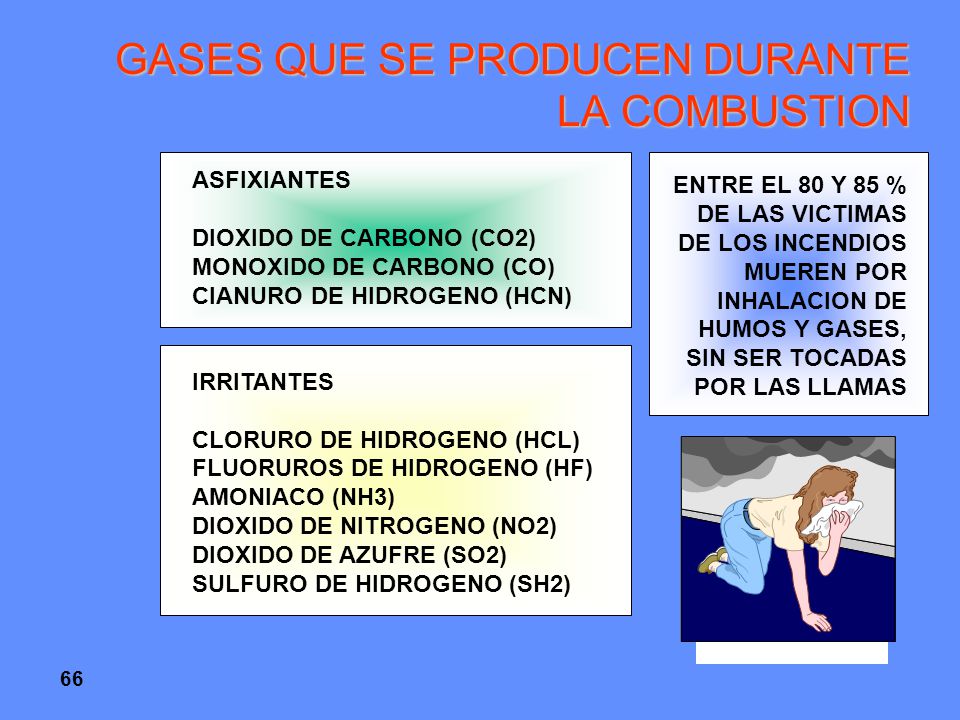

66 GASES QUE SE PRODUCEN DURANTE LA COMBUSTION
ASFIXIANTES DIOXIDO DE CARBONO (CO2) MONOXIDO DE CARBONO (CO) CIANURO DE HIDROGENO (HCN) IRRITANTES CLORURO DE HIDROGENO (HCL) FLUORUROS DE HIDROGENO (HF) AMONIACO (NH3) DIOXIDO DE NITROGENO (NO2) DIOXIDO DE AZUFRE (SO2) SULFURO DE HIDROGENO (SH2) ENTRE EL 80 Y 85 % DE LAS VICTIMAS DE LOS INCENDIOS MUEREN POR INHALACION DE HUMOS Y GASES, SIN SER TOCADAS POR LAS LLAMAS 66

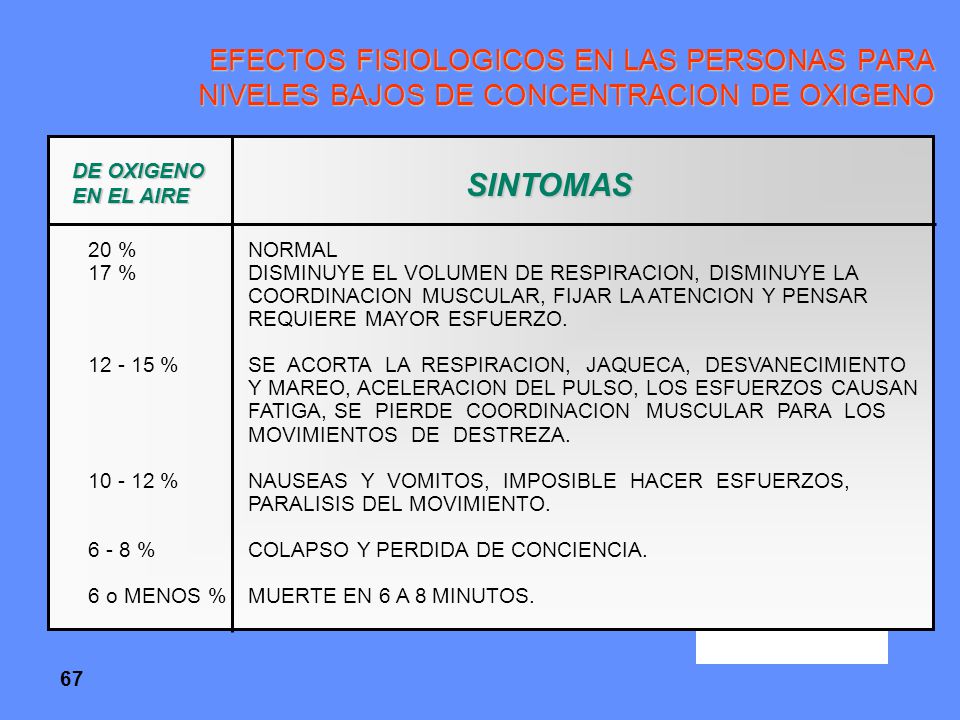

67 EFECTOS FISIOLOGICOS EN LAS PERSONAS PARA NIVELES BAJOS DE CONCENTRACION DE OXIGENO
EN EL AIRE SINTOMAS 20 % NORMAL 17 % DISMINUYE EL VOLUMEN DE RESPIRACION, DISMINUYE LA COORDINACION MUSCULAR, FIJAR LA ATENCION Y PENSAR REQUIERE MAYOR ESFUERZO. % SE ACORTA LA RESPIRACION, JAQUECA, DESVANECIMIENTO Y MAREO, ACELERACION DEL PULSO, LOS ESFUERZOS CAUSAN FATIGA, SE PIERDE COORDINACION MUSCULAR PARA LOS MOVIMIENTOS DE DESTREZA. % NAUSEAS Y VOMITOS, IMPOSIBLE HACER ESFUERZOS, PARALISIS DEL MOVIMIENTO. 6 - 8 % COLAPSO Y PERDIDA DE CONCIENCIA. 6 o MENOS % MUERTE EN 6 A 8 MINUTOS. 67

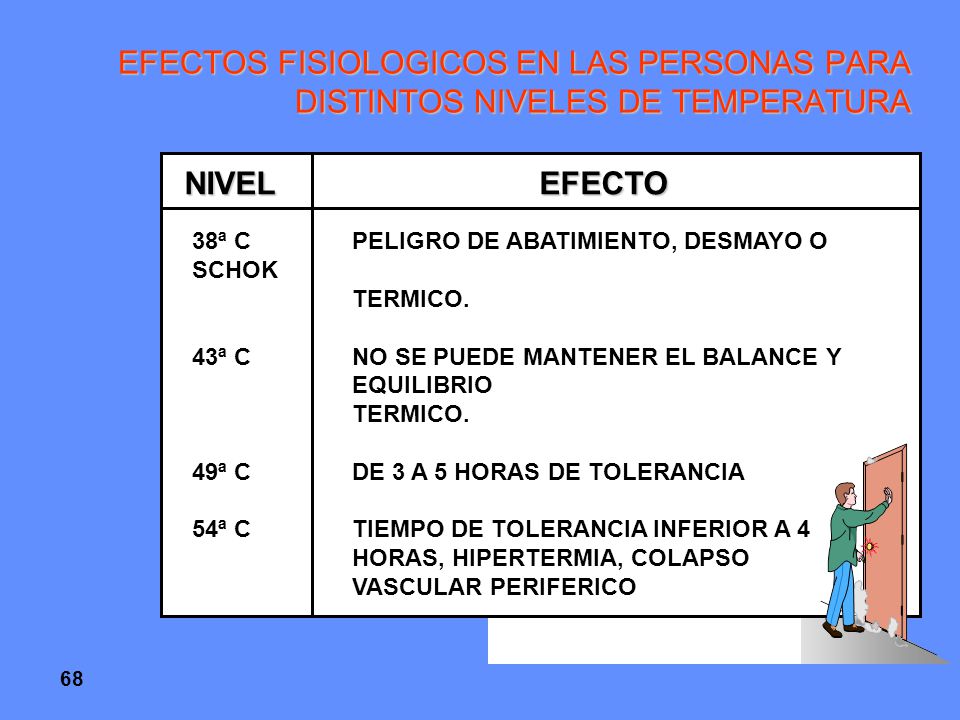

68 EFECTOS FISIOLOGICOS EN LAS PERSONAS PARA DISTINTOS NIVELES DE TEMPERATURA
NIVEL EFECTO 38ª C PELIGRO DE ABATIMIENTO, DESMAYO O SCHOK TERMICO. 43ª C NO SE PUEDE MANTENER EL BALANCE Y EQUILIBRIO 49ª C DE 3 A 5 HORAS DE TOLERANCIA 54ª C TIEMPO DE TOLERANCIA INFERIOR A 4 HORAS, HIPERTERMIA, COLAPSO VASCULAR PERIFERICO 68

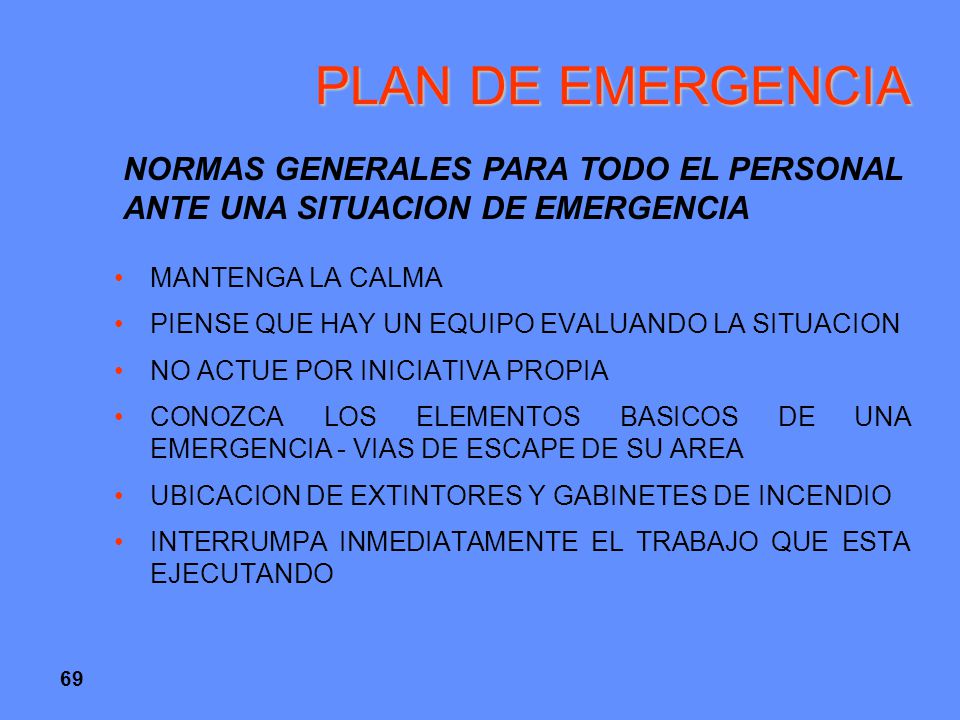

69 PLAN DE EMERGENCIA NORMAS GENERALES PARA TODO EL PERSONAL
ANTE UNA SITUACION DE EMERGENCIA MANTENGA LA CALMA PIENSE QUE HAY UN EQUIPO EVALUANDO LA SITUACION NO ACTUE POR INICIATIVA PROPIA CONOZCA LOS ELEMENTOS BASICOS DE UNA EMERGENCIA - VIAS DE ESCAPE DE SU AREA UBICACION DE EXTINTORES Y GABINETES DE INCENDIO INTERRUMPA INMEDIATAMENTE EL TRABAJO QUE ESTA EJECUTANDO 69

70 PLAN DE EMERGENCIA NORMAS GENERALES PARA TODO EL PERSONAL
ANTE UNA SITUACION DE EMERGENCIA SIGA LAS INTRUCIONES DE SUS JEFES DE PISO, GRUPO O LAS QUE SE IMPARTAN A TRAVES DE LOS ALTOPARLANTES GUARDE DOCUMENTOS Y VALORES IMPORTANTES NUNCA UTILICE LOS ASCENSORES NUNCA SE DEVUELVA Si HA LOGRADO SALIR CONOZCA EL PLAN DE EMERGENCIA Y EVACUACION SIGA LAS INDICACIONES ESPECIFICAS PARA CADA SITUACION SI TIENE DUDAS SIEMPRE CONSULTE 70

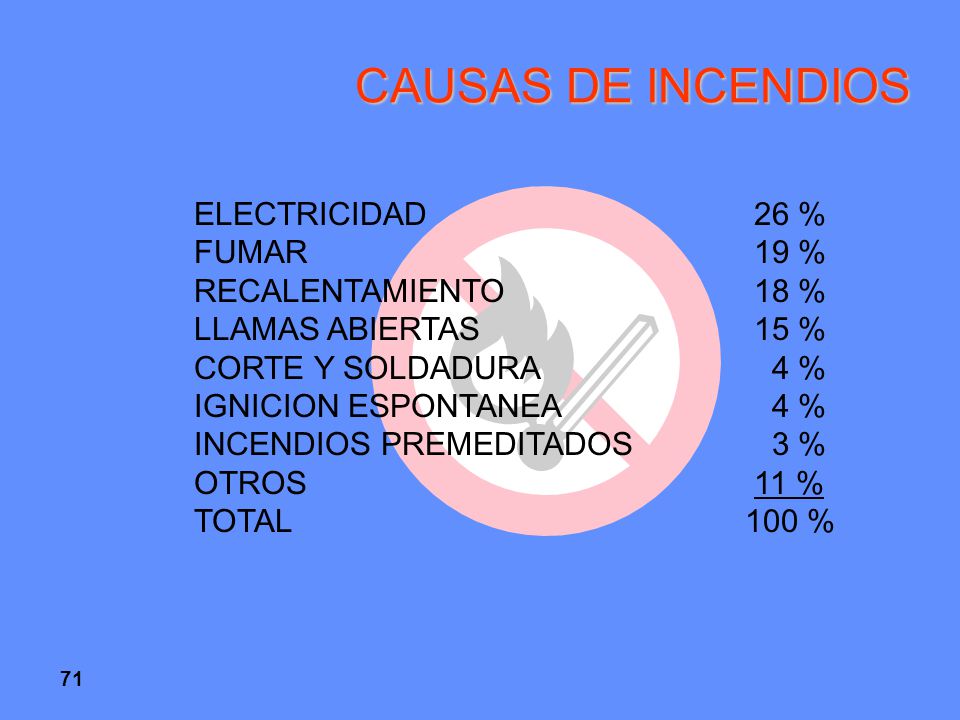

71 CAUSAS DE INCENDIOS ELECTRICIDAD 26 % FUMAR 19 % RECALENTAMIENTO 18 %
LLAMAS ABIERTAS % CORTE Y SOLDADURA % IGNICION ESPONTANEA % INCENDIOS PREMEDITADOS 3 % OTROS % TOTAL % 71

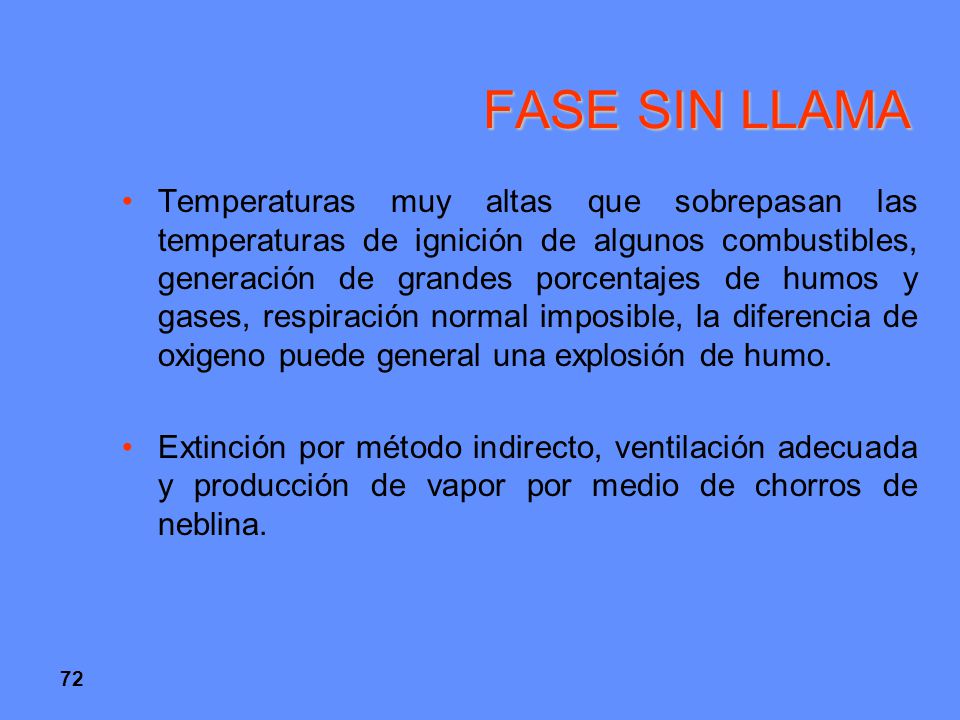

72 FASE SIN LLAMA Temperaturas muy altas que sobrepasan las temperaturas de ignición de algunos combustibles, generación de grandes porcentajes de humos y gases, respiración normal imposible, la diferencia de oxigeno puede general una explosión de humo. Extinción por método indirecto, ventilación adecuada y producción de vapor por medio de chorros de neblina. 72

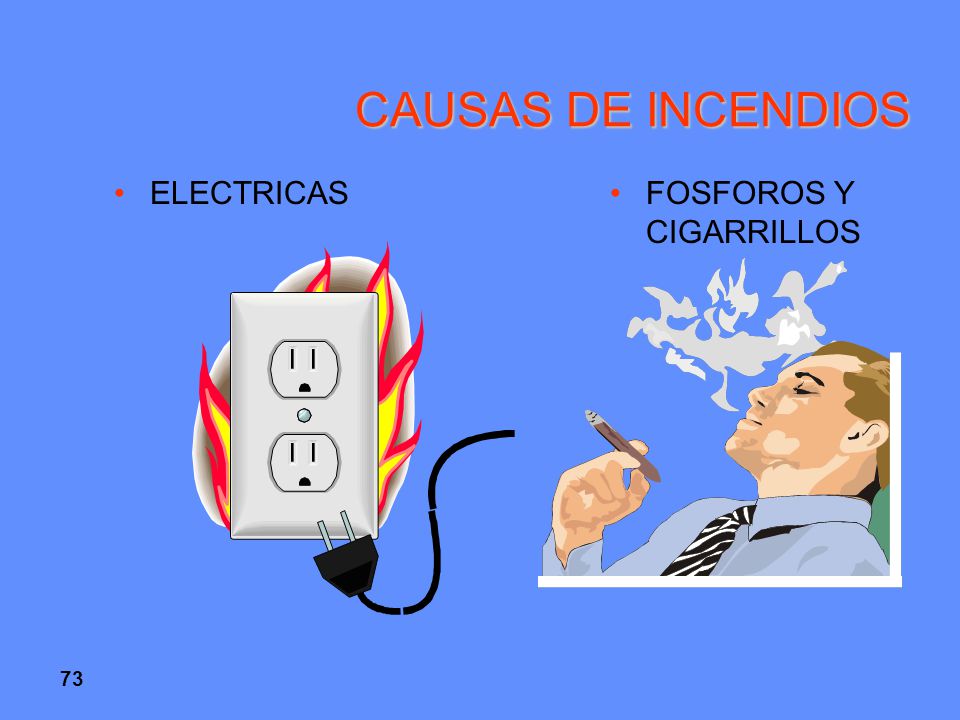

73 CAUSAS DE INCENDIOS ELECTRICAS FOSFOROS Y CIGARRILLOS 73

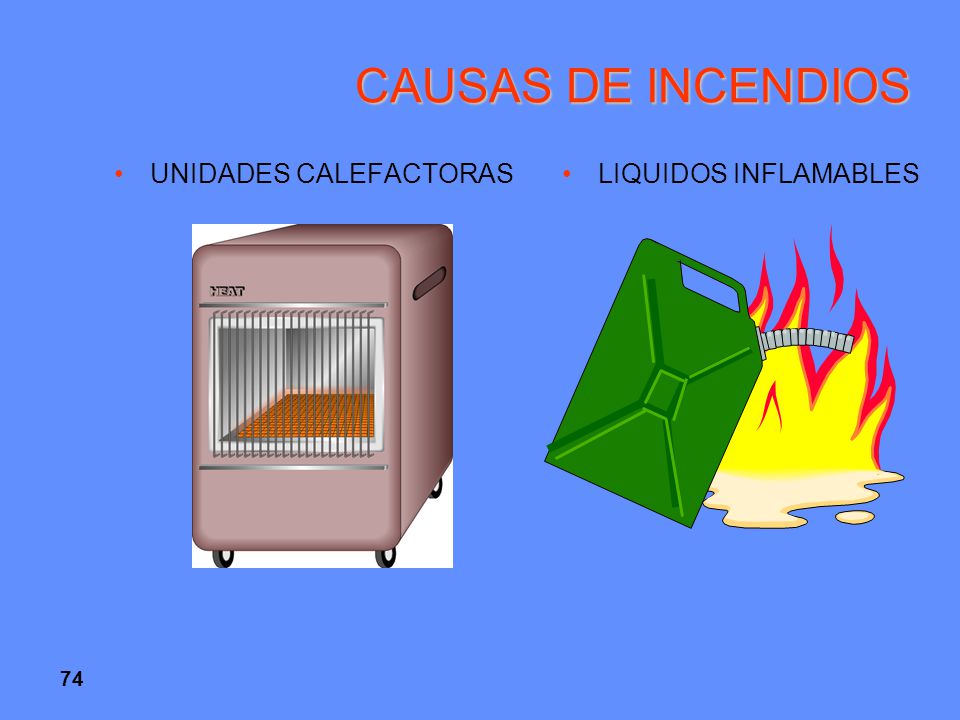

74 CAUSAS DE INCENDIOS UNIDADES CALEFACTORAS LIQUIDOS INFLAMABLES 74

75 CAUSAS DE INCENDIOS FALTA DE ORDEN Y ASEO FRICCION 75

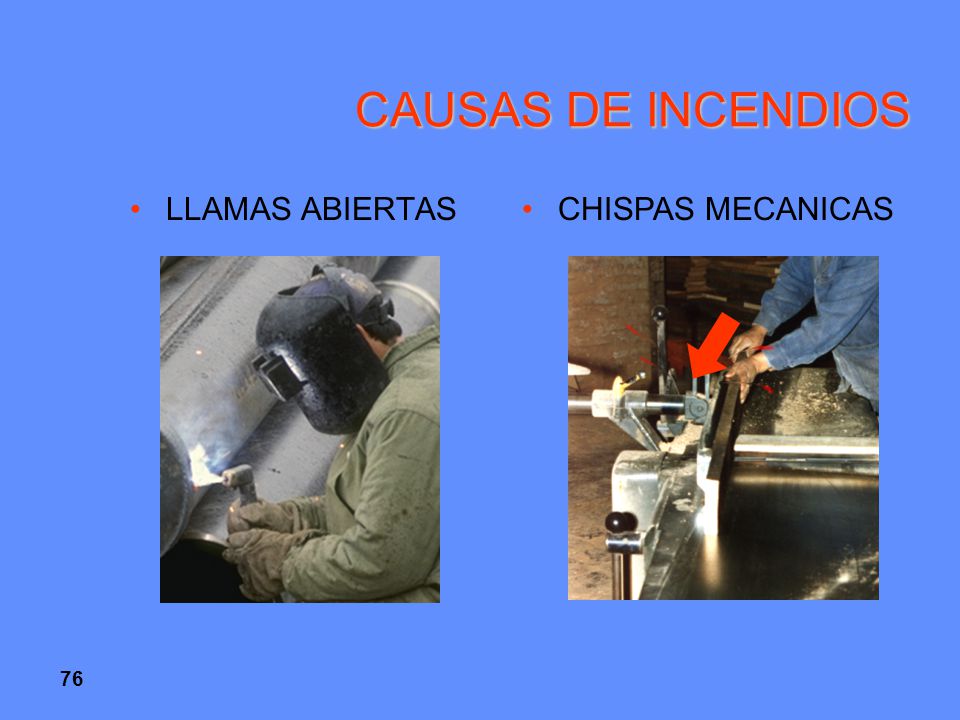

76 CAUSAS DE INCENDIOS LLAMAS ABIERTAS CHISPAS MECANICAS 76

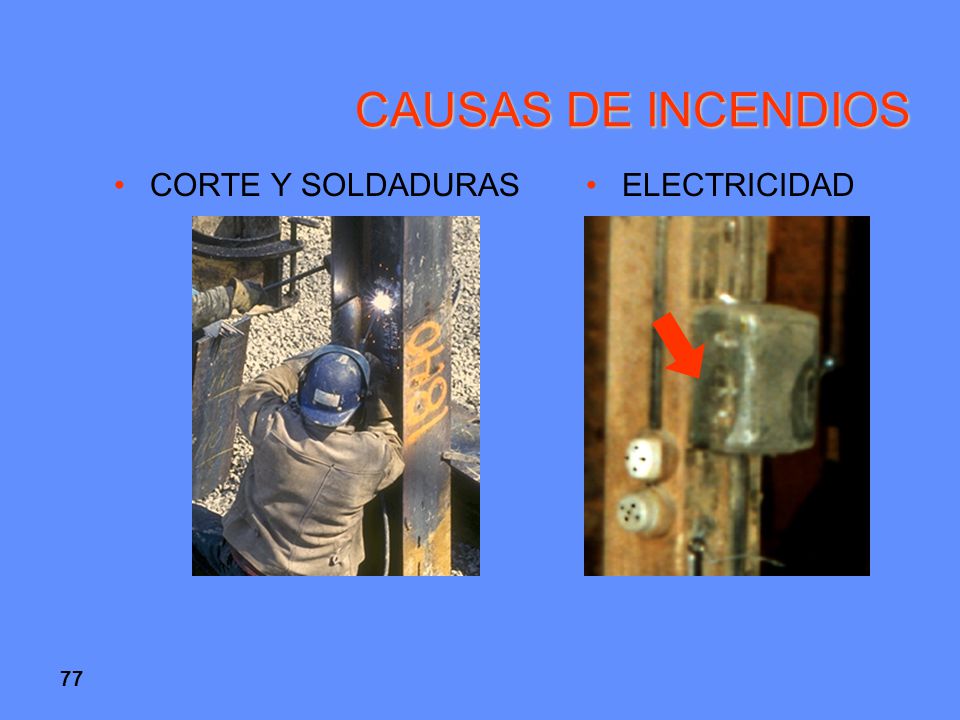

77 CAUSAS DE INCENDIOS CORTE Y SOLDADURAS ELECTRICIDAD 77

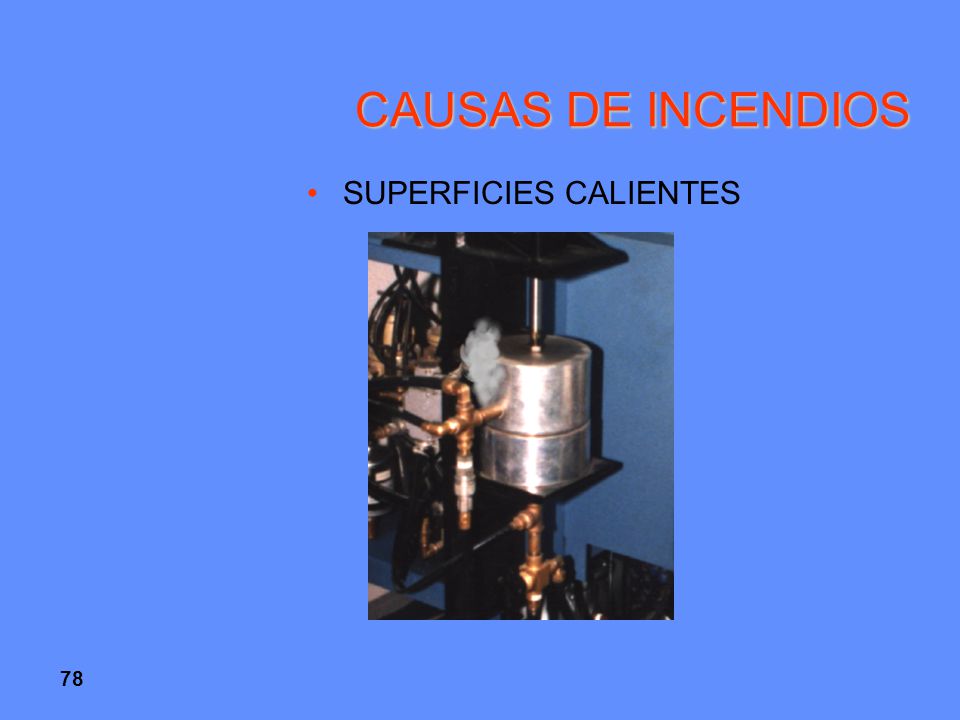

78 SUPERFICIES CALIENTES
CAUSAS DE INCENDIOS SUPERFICIES CALIENTES 78

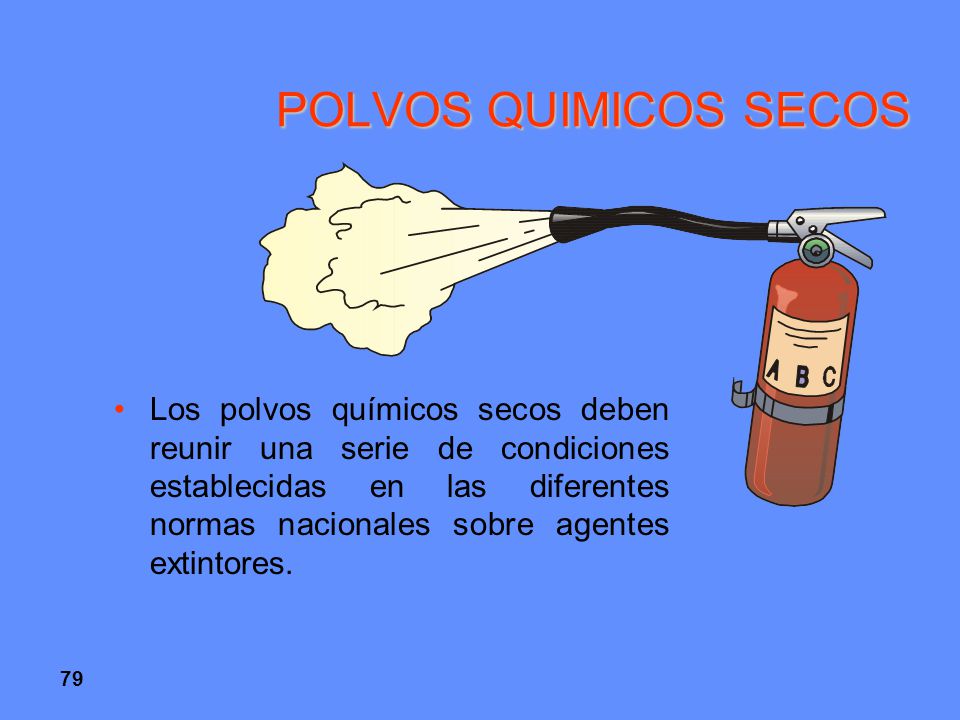

79 POLVOS QUIMICOS SECOS Los polvos químicos secos deben reunir una serie de condiciones establecidas en las diferentes normas nacionales sobre agentes extintores. 79

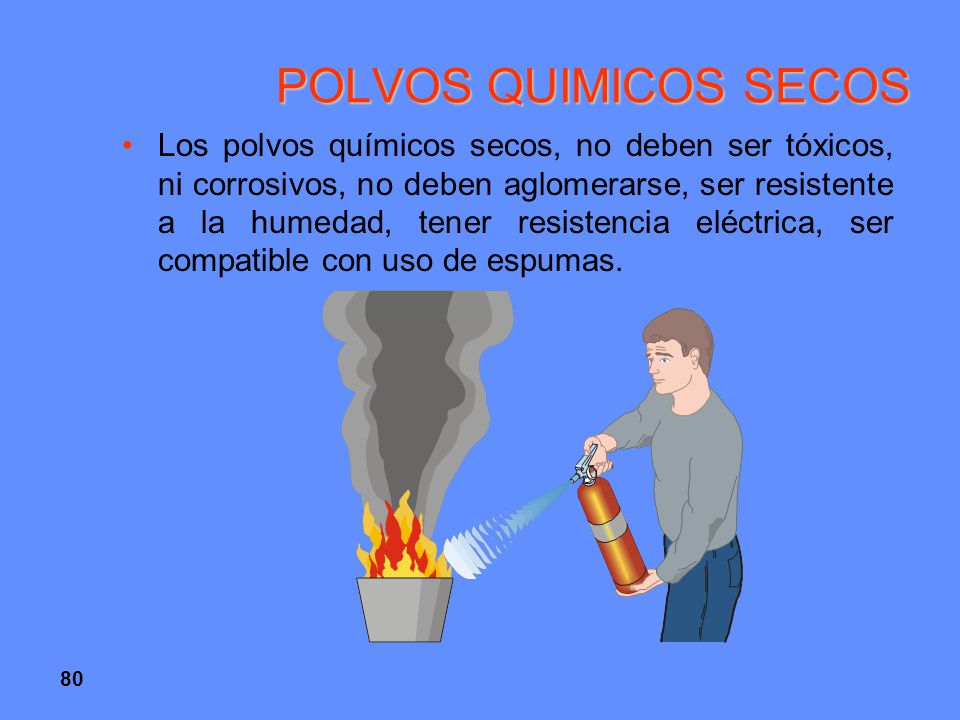

80 POLVOS QUIMICOS SECOS Los polvos químicos secos, no deben ser tóxicos, ni corrosivos, no deben aglomerarse, ser resistente a la humedad, tener resistencia eléctrica, ser compatible con uso de espumas. 80

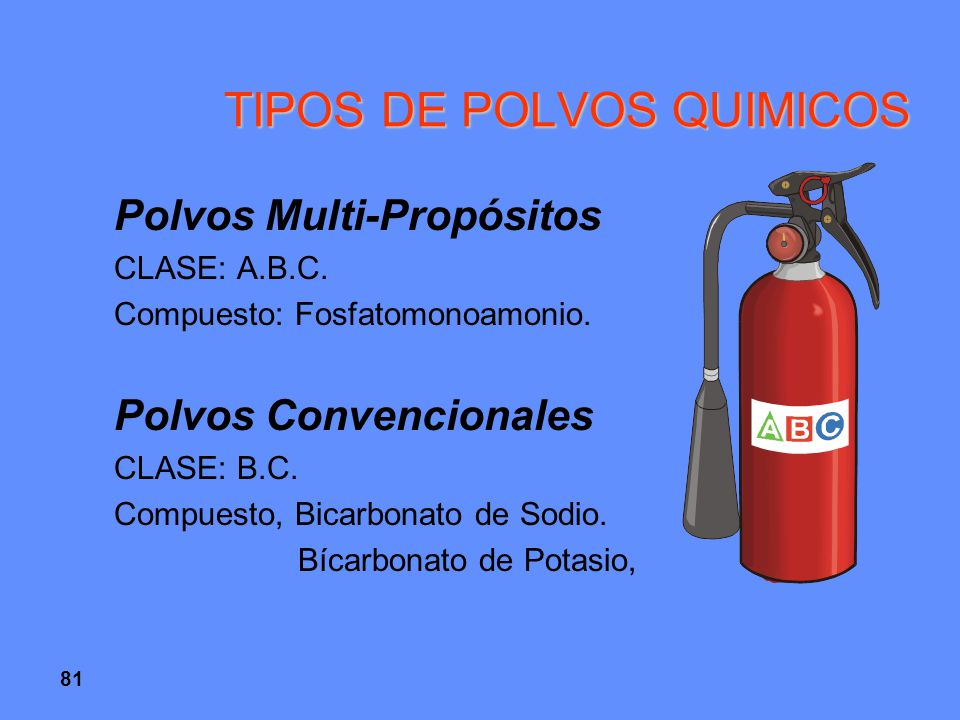

81 TIPOS DE POLVOS QUIMICOS
Polvos Multi-Propósitos CLASE: A.B.C. Compuesto: Fosfatomonoamonio. Polvos Convencionales CLASE: B.C. Compuesto, Bicarbonato de Sodio. Bícarbonato de Potasio, 81

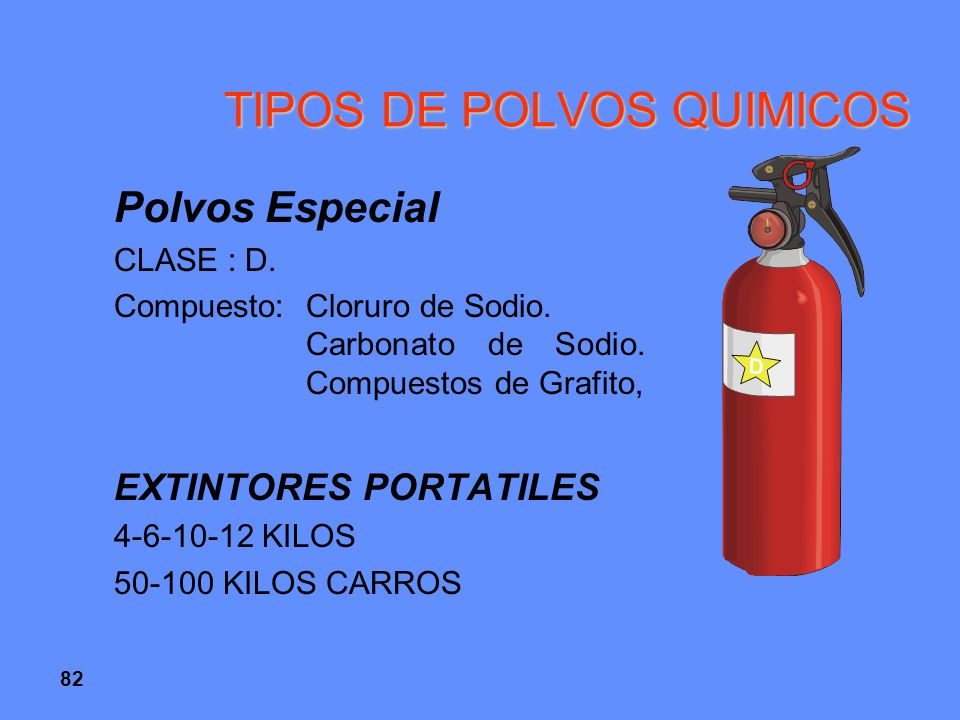

82 TIPOS DE POLVOS QUIMICOS
Polvos Especial CLASE : D. Compuesto: Cloruro de Sodio. Carbonato de Sodio. Compuestos de Grafito, EXTINTORES PORTATILES KILOS KILOS CARROS 82

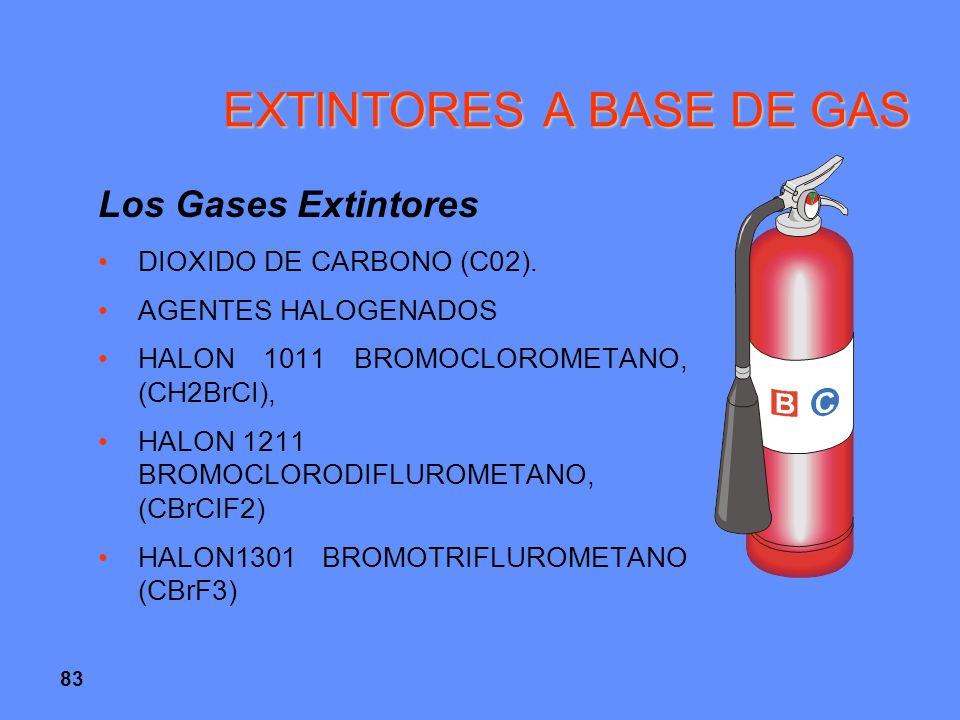

83 EXTINTORES A BASE DE GAS
Los Gases Extintores DIOXIDO DE CARBONO (C02). AGENTES HALOGENADOS HALON 1011 BROMOCLOROMETANO, (CH2BrCI), HALON 1211 BROMOCLORODIFLUROMETANO, (CBrCIF2) HALON1301 BROMOTRIFLUROMETANO (CBrF3) 83

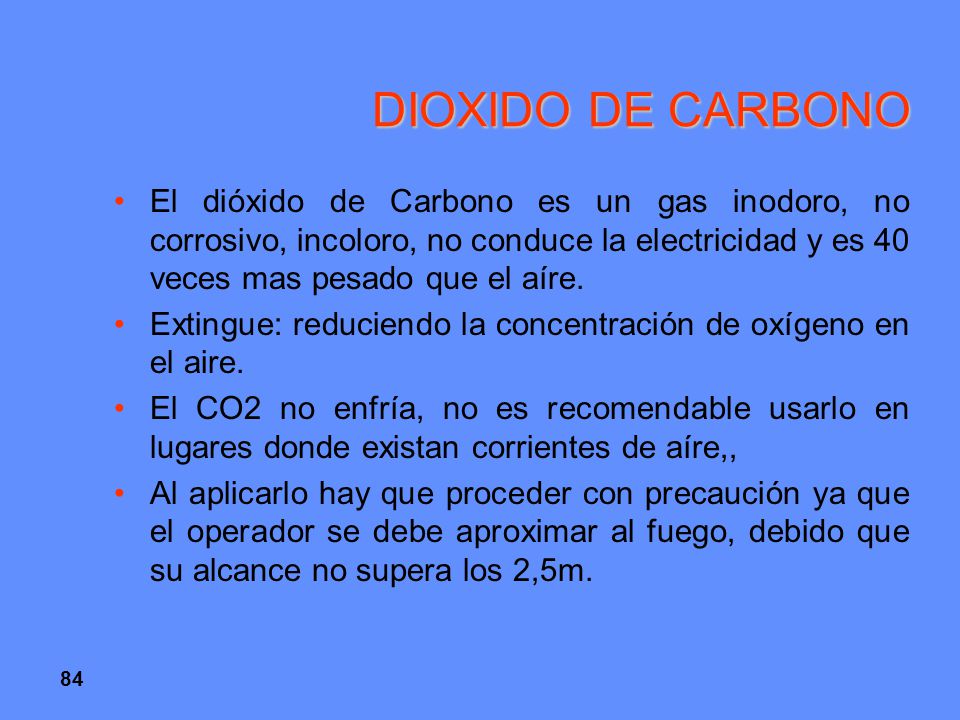

84 DIOXIDO DE CARBONO El dióxido de Carbono es un gas inodoro, no corrosivo, incoloro, no conduce la electricidad y es 40 veces mas pesado que el aíre. Extingue: reduciendo la concentración de oxígeno en el aire. El CO2 no enfría, no es recomendable usarlo en lugares donde existan corrientes de aíre,, Al aplicarlo hay que proceder con precaución ya que el operador se debe aproximar al fuego, debido que su alcance no supera los 2,5m. 84

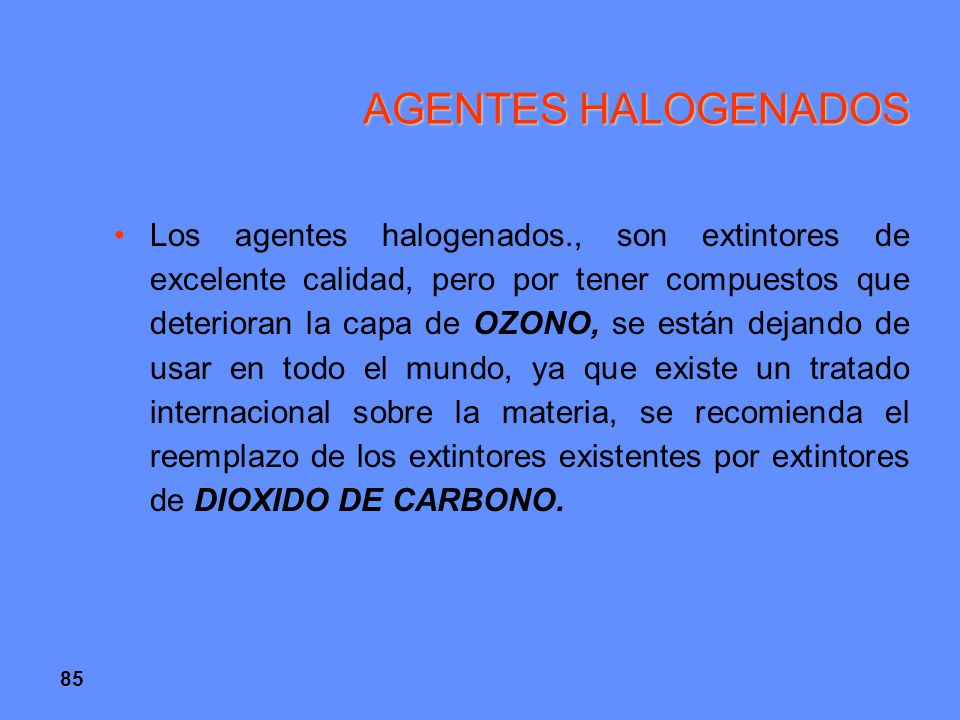

85 AGENTES HALOGENADOS Los agentes halogenados., son extintores de excelente calidad, pero por tener compuestos que deterioran la capa de OZONO, se están dejando de usar en todo el mundo, ya que existe un tratado internacional sobre la materia, se recomienda el reemplazo de los extintores existentes por extintores de DIOXIDO DE CARBONO. 85

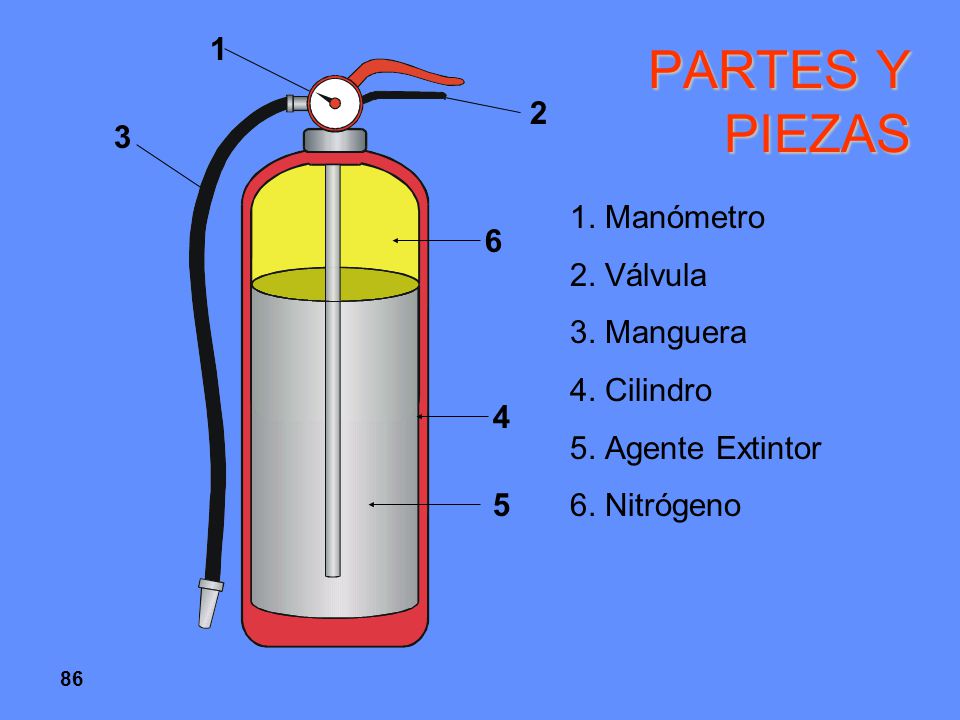

86 PARTES Y PIEZAS 1 2 3 1. Manómetro 6 2. Válvula 3. Manguera
4. Cilindro 5. Agente Extintor 6. Nitrógeno 6 4 5 86

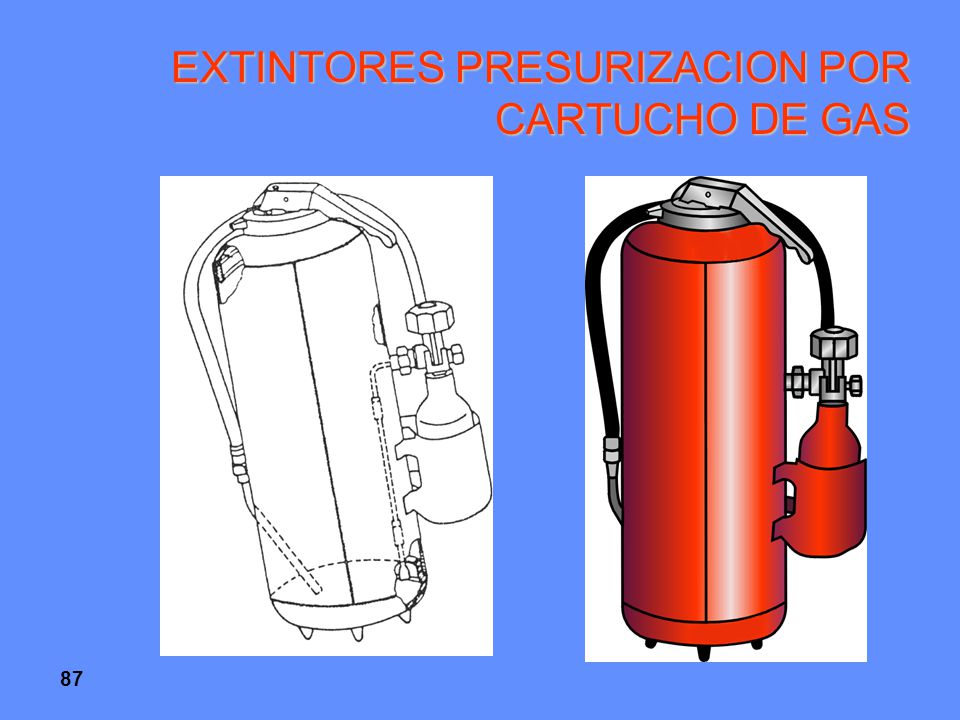

87 EXTINTORES PRESURIZACION POR CARTUCHO DE GAS
87

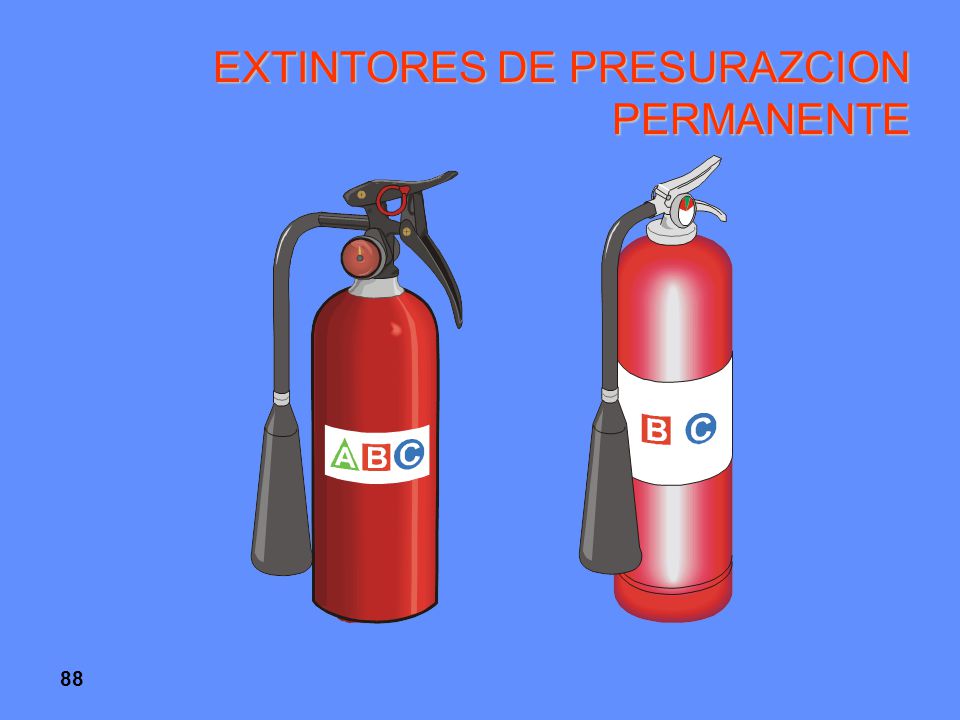

88 EXTINTORES DE PRESURAZCION PERMANENTE
88

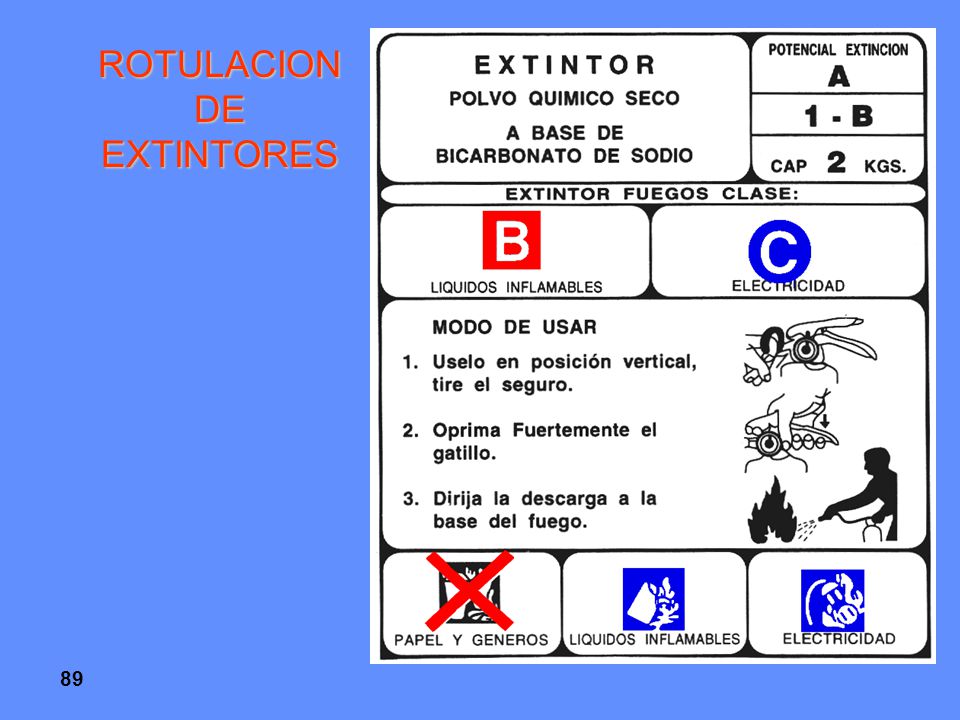

89 ROTULACION DE EXTINTORES
89

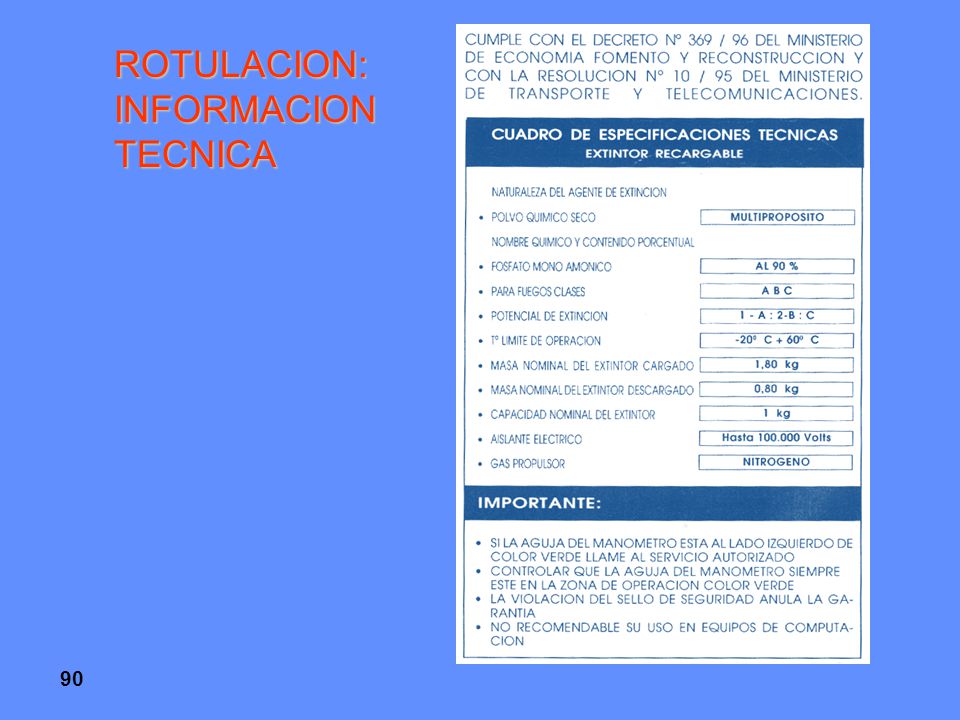

90 ROTULACION: INFORMACION TECNICA
90

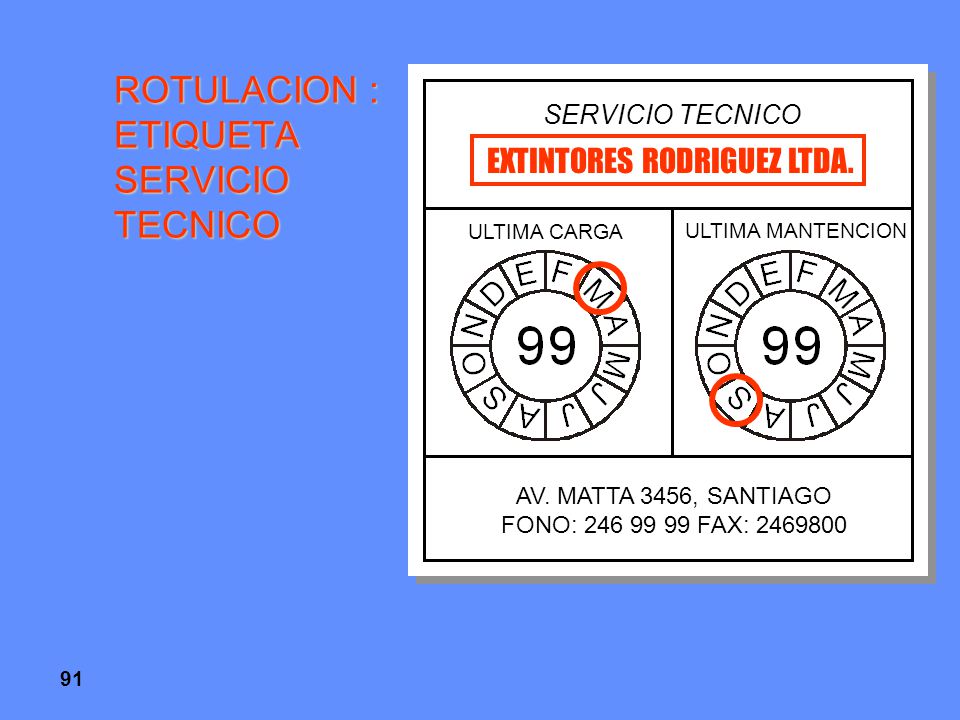

91 ROTULACION : ETIQUETA SERVICIO TECNICO
EXTINTORES RODRIGUEZ LTDA. ULTIMA CARGA ULTIMA MANTENCION AV. MATTA 3456, SANTIAGO FONO: FAX: 91

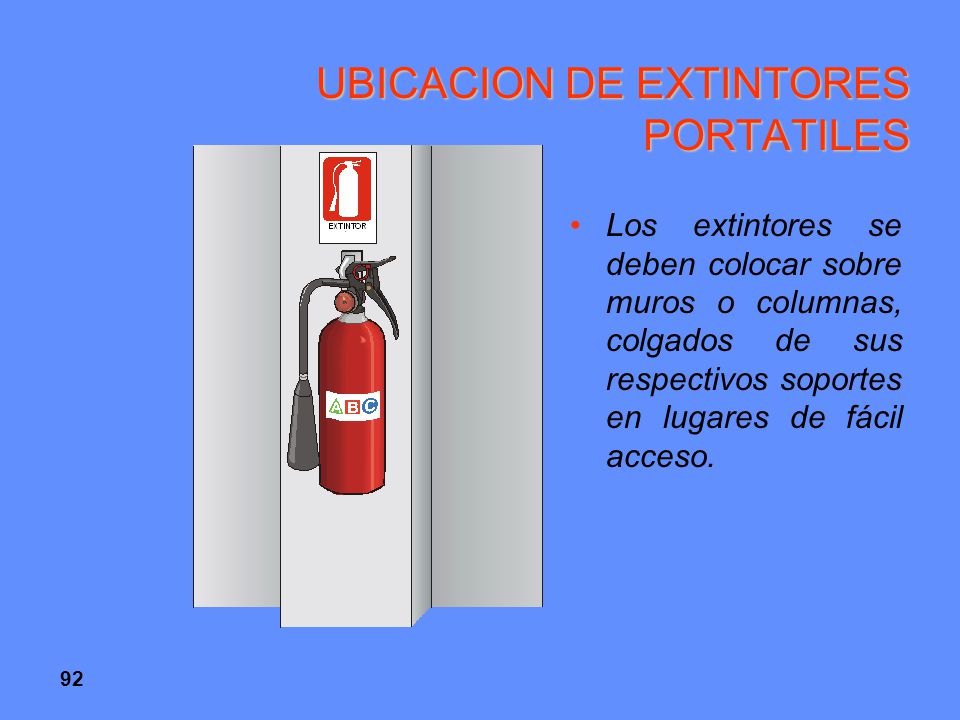

92 UBICACION DE EXTINTORES PORTATILES
Los extintores se deben colocar sobre muros o columnas, colgados de sus respectivos soportes en lugares de fácil acceso. 92

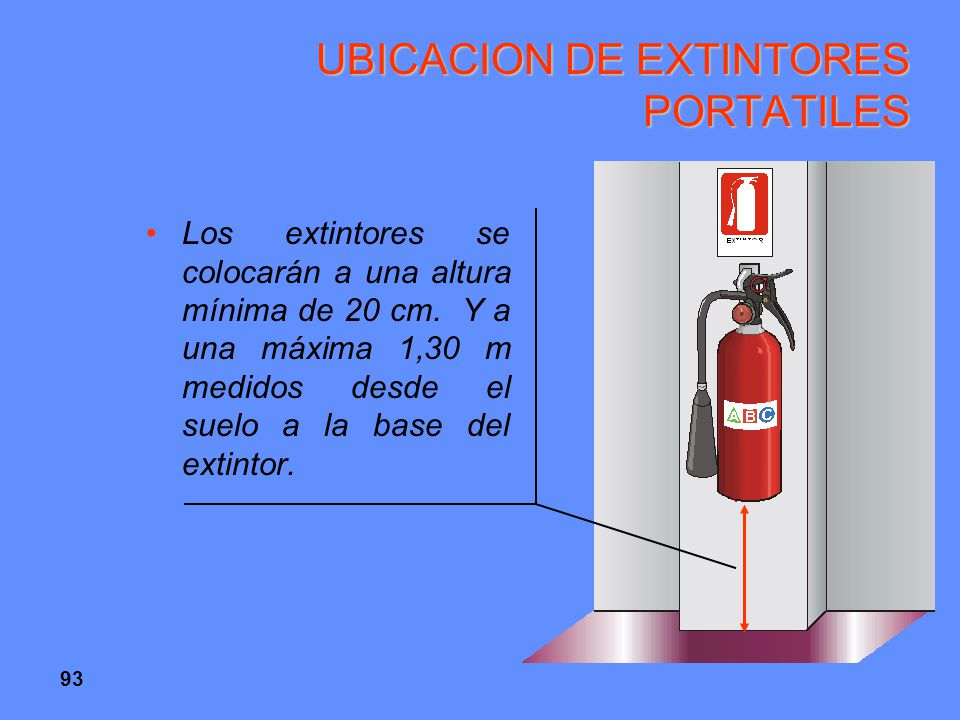

93 UBICACION DE EXTINTORES PORTATILES
Los extintores se colocarán a una altura mínima de 20 cm. Y a una máxima 1,30 m medidos desde el suelo a la base del extintor. 93

94 UBICACION DE EXTINTORES PORTATILES
Los extintores que precisen estar situados a la intemperie, expuestos a los agentes atmosféricos, se colocaran en un nicho que permita su fácil retiro. La puerta será de vidrio simple, de fácil romper en caso de emergencia, se recomienda incluir en el nicho un sistema de sujeción para el extintor. 94

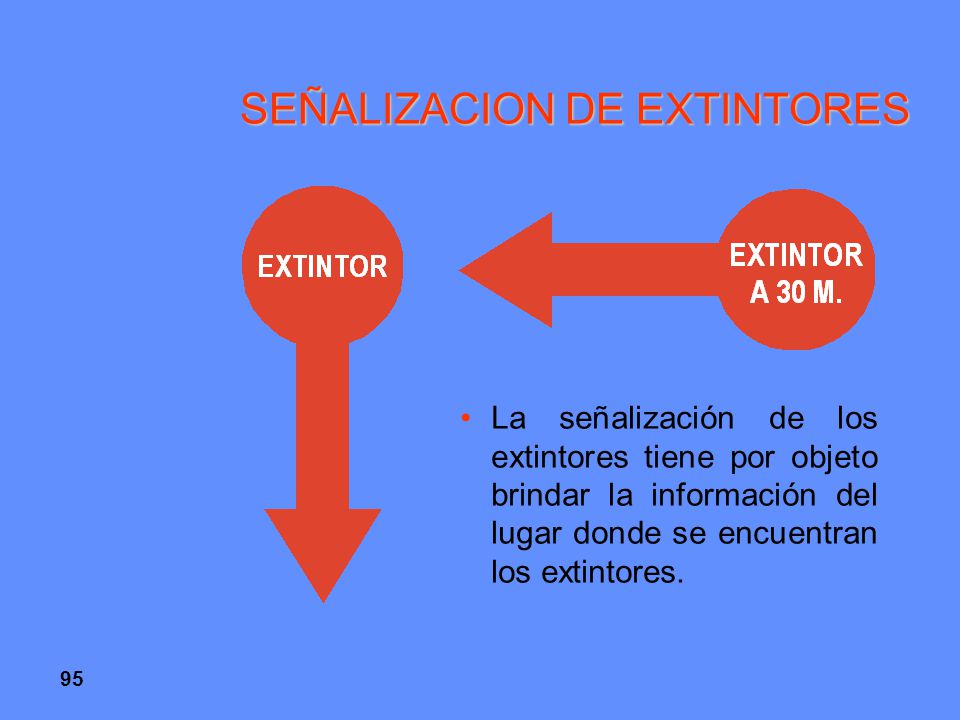

95 SEÑALIZACION DE EXTINTORES
La señalización de los extintores tiene por objeto brindar la información del lugar donde se encuentran los extintores. 95

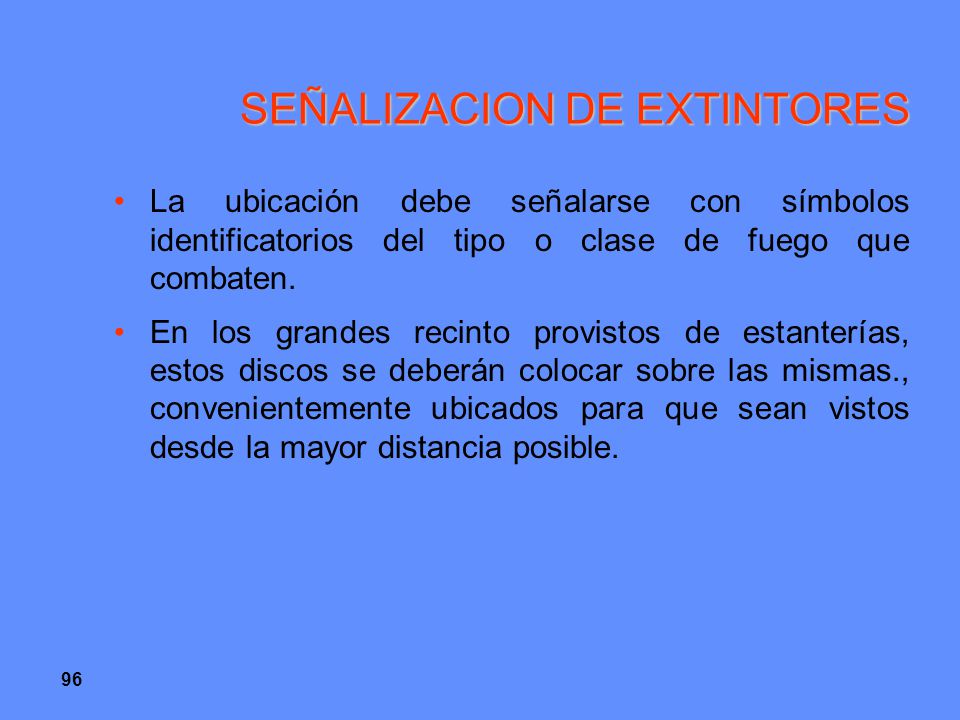

96 SEÑALIZACION DE EXTINTORES
La ubicación debe señalarse con símbolos identificatorios del tipo o clase de fuego que combaten. En los grandes recinto provistos de estanterías, estos discos se deberán colocar sobre las mismas., convenientemente ubicados para que sean vistos desde la mayor distancia posible. 96

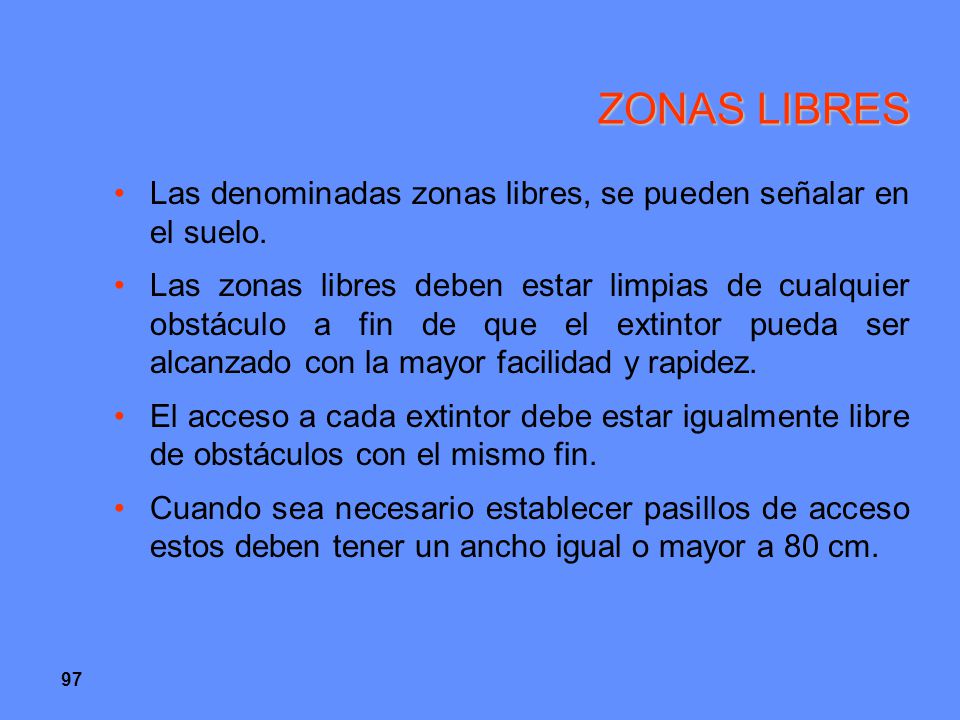

97 ZONAS LIBRES Las denominadas zonas libres, se pueden señalar en el suelo. Las zonas libres deben estar limpias de cualquier obstáculo a fin de que el extintor pueda ser alcanzado con la mayor facilidad y rapidez. El acceso a cada extintor debe estar igualmente libre de obstáculos con el mismo fin. Cuando sea necesario establecer pasillos de acceso estos deben tener un ancho igual o mayor a 80 cm. 97
