GESTIÓN AMBIENTAL INTEGRAL DE CENTRALES HIDROELÉCTRICAS

Presentación del tema: "GESTIÓN AMBIENTAL INTEGRAL DE CENTRALES HIDROELÉCTRICAS"— Transcripción de la presentación:

1 GESTIÓN AMBIENTAL INTEGRAL DE CENTRALES HIDROELÉCTRICAS

2 Experiencias de Diseño en España. SAICA

3 EXPERIENCIAS DE DISEÑO EN ESPAÑA. SAICA.

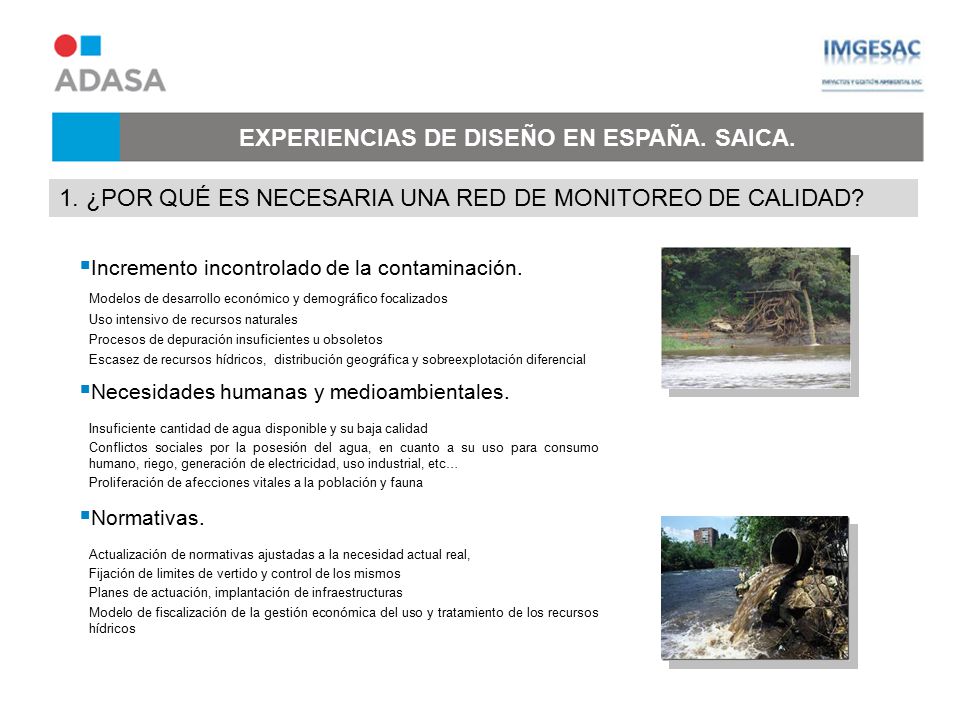

GESTIÓN AMBIENTAL DE EMBALSES Y RESTAURACIÓN DE RÍOS 1. ¿POR QUÉ ES NECESARIA UNA RED DE MONITOREO DE CALIDAD? Incremento incontrolado de la contaminación. Modelos de desarrollo económico y demográfico focalizados Uso intensivo de recursos naturales Procesos de depuración insuficientes u obsoletos Escasez de recursos hídricos, distribución geográfica y sobreexplotación diferencial Necesidades humanas y medioambientales. Insuficiente cantidad de agua disponible y su baja calidad Conflictos sociales por la posesión del agua, en cuanto a su uso para consumo humano, riego, generación de electricidad, uso industrial, etc… Proliferación de afecciones vitales a la población y fauna Normativas. Actualización de normativas ajustadas a la necesidad actual real, Fijación de limites de vertido y control de los mismos Planes de actuación, implantación de infraestructuras Modelo de fiscalización de la gestión económica del uso y tratamiento de los recursos hídricos

4 EXPERIENCIAS DE DISEÑO EN ESPAÑA. SAICA.

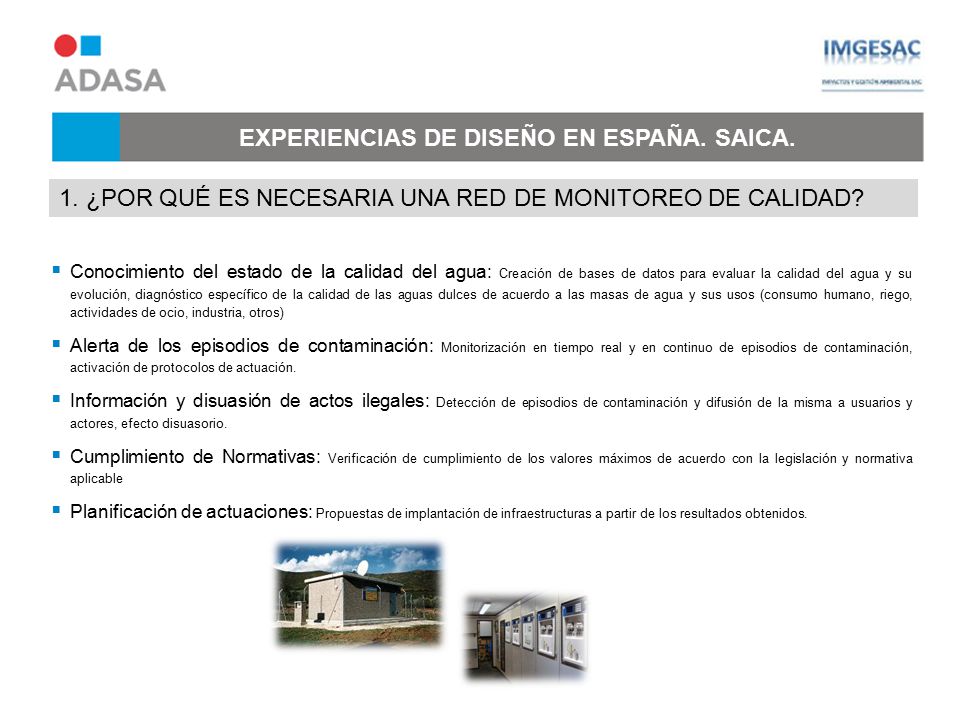

GESTIÓN AMBIENTAL DE EMBALSES Y RESTAURACIÓN DE RÍOS 1. ¿POR QUÉ ES NECESARIA UNA RED DE MONITOREO DE CALIDAD? Conocimiento del estado de la calidad del agua: Creación de bases de datos para evaluar la calidad del agua y su evolución, diagnóstico específico de la calidad de las aguas dulces de acuerdo a las masas de agua y sus usos (consumo humano, riego, actividades de ocio, industria, otros) Alerta de los episodios de contaminación: Monitorización en tiempo real y en continuo de episodios de contaminación, activación de protocolos de actuación. Información y disuasión de actos ilegales: Detección de episodios de contaminación y difusión de la misma a usuarios y actores, efecto disuasorio. Cumplimiento de Normativas: Verificación de cumplimiento de los valores máximos de acuerdo con la legislación y normativa aplicable Planificación de actuaciones: Propuestas de implantación de infraestructuras a partir de los resultados obtenidos.

5 EXPERIENCIAS DE DISEÑO EN ESPAÑA. SAICA.

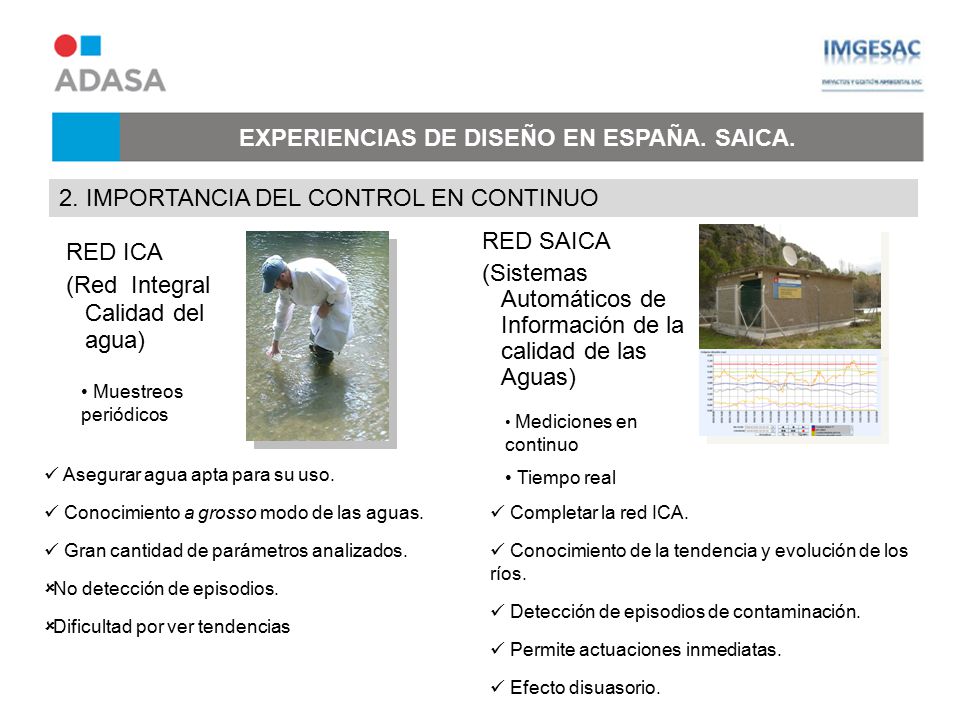

GESTIÓN AMBIENTAL DE EMBALSES Y RESTAURACIÓN DE RÍOS 2. IMPORTANCIA DEL CONTROL EN CONTINUO RED SAICA (Sistemas Automáticos de Información de la calidad de las Aguas) RED ICA (Red Integral Calidad del agua) Muestreos periódicos Mediciones en continuo Tiempo real  Asegurar agua apta para su uso.  Conocimiento a grosso modo de las aguas.  Gran cantidad de parámetros analizados. No detección de episodios. Dificultad por ver tendencias  Completar la red ICA.  Conocimiento de la tendencia y evolución de los ríos.  Detección de episodios de contaminación.  Permite actuaciones inmediatas.  Efecto disuasorio.

6 EXPERIENCIAS DE DISEÑO EN ESPAÑA. SAICA.

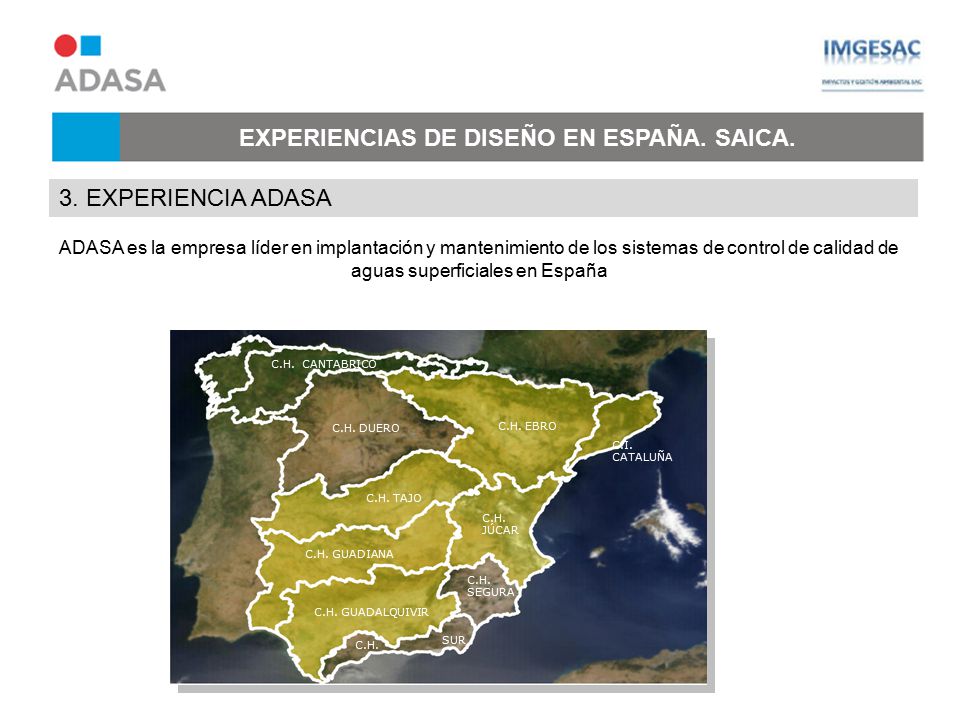

GESTIÓN AMBIENTAL DE EMBALSES Y RESTAURACIÓN DE RÍOS 3. EXPERIENCIA ADASA ADASA es la empresa líder en implantación y mantenimiento de los sistemas de control de calidad de aguas superficiales en España C.H. CANTABRICO C.H. DUERO C.H. EBRO C.H. TAJO C.H. GUADIANA C.H. GUADALQUIVIR C.H. JÚCAR C.I. CATALUÑA SEGURA SUR

7 EXPERIENCIAS DE DISEÑO EN ESPAÑA. SAICA.

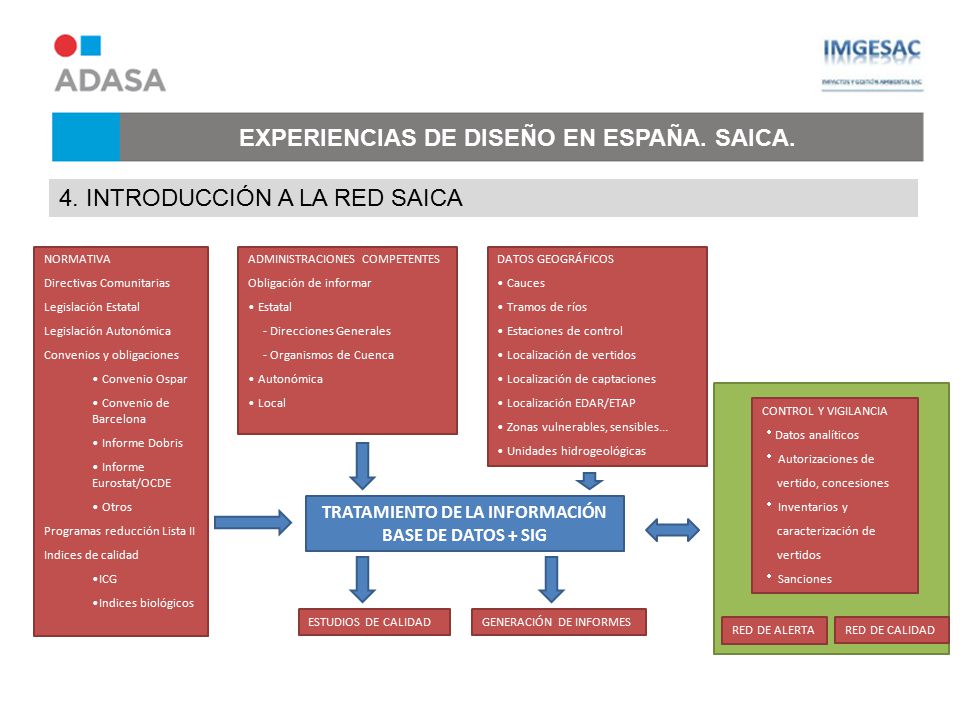

GESTIÓN AMBIENTAL DE EMBALSES Y RESTAURACIÓN DE RÍOS 4. INTRODUCCIÓN A LA RED SAICA NORMATIVA Directivas Comunitarias Legislación Estatal Legislación Autonómica Convenios y obligaciones Convenio Ospar Convenio de Barcelona Informe Dobris Informe Eurostat/OCDE Otros Programas reducción Lista II Indices de calidad ICG Indices biológicos ADMINISTRACIONES COMPETENTES Obligación de informar Estatal - Direcciones Generales - Organismos de Cuenca Autonómica Local DATOS GEOGRÁFICOS Cauces Tramos de ríos Estaciones de control Localización de vertidos Localización de captaciones Localización EDAR/ETAP Zonas vulnerables, sensibles... Unidades hidrogeológicas CONTROL Y VIGILANCIA Datos analíticos Autorizaciones de vertido, concesiones Inventarios y caracterización de vertidos Sanciones TRATAMIENTO DE LA INFORMACIÓN BASE DE DATOS + SIG ESTUDIOS DE CALIDAD GENERACIÓN DE INFORMES RED DE ALERTA RED DE CALIDAD

8 EXPERIENCIAS DE DISEÑO EN ESPAÑA. SAICA.

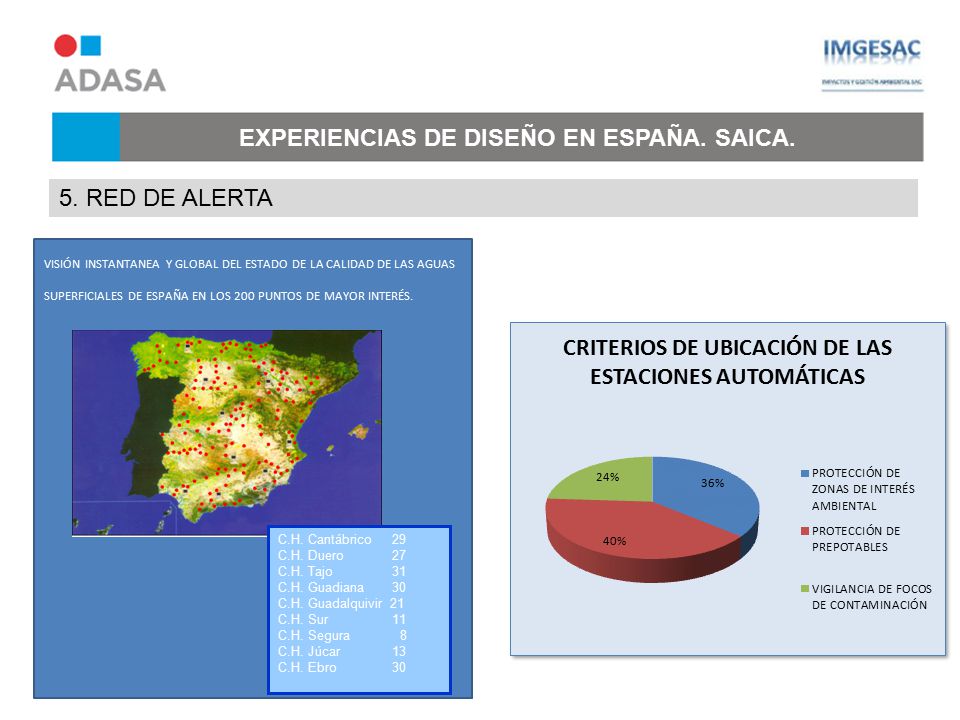

GESTIÓN AMBIENTAL DE EMBALSES Y RESTAURACIÓN DE RÍOS 5. RED DE ALERTA VISIÓN INSTANTANEA Y GLOBAL DEL ESTADO DE LA CALIDAD DE LAS AGUAS SUPERFICIALES DE ESPAÑA EN LOS 200 PUNTOS DE MAYOR INTERÉS. C.H. Cantábrico C.H. Duero C.H. Tajo C.H. Guadiana C.H. Guadalquivir 21 C.H. Sur C.H. Segura C.H. Júcar C.H. Ebro

9 EXPERIENCIAS DE DISEÑO EN ESPAÑA. SAICA.

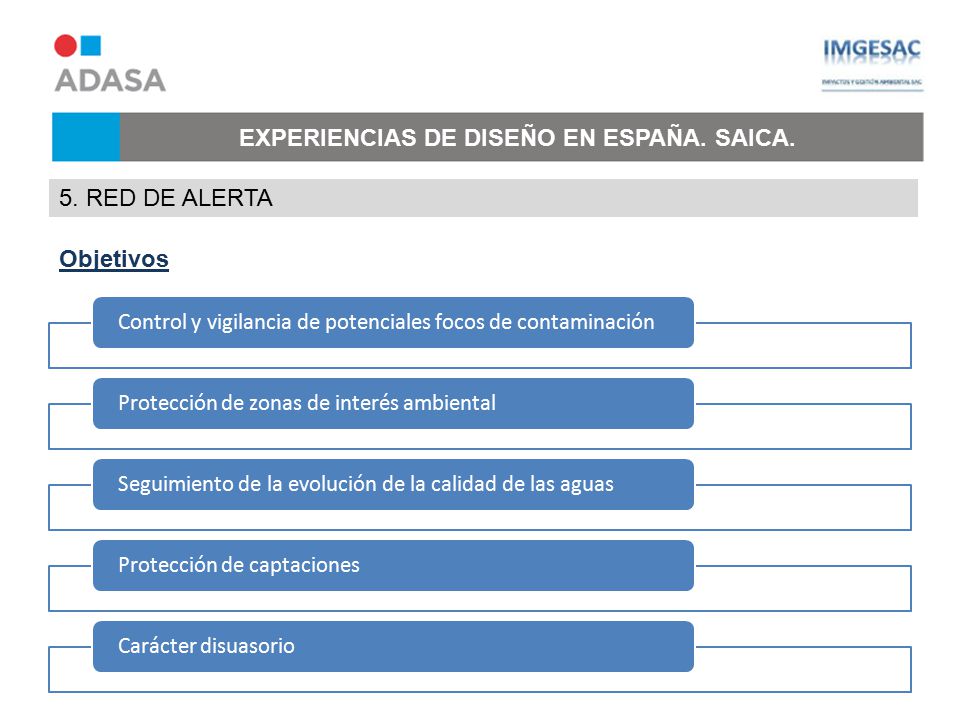

GESTIÓN AMBIENTAL DE EMBALSES Y RESTAURACIÓN DE RÍOS 5. RED DE ALERTA Objetivos Control y vigilancia de potenciales focos de contaminación Protección de zonas de interés ambiental Seguimiento de la evolución de la calidad de las aguas Protección de captaciones Carácter disuasorio

10 EXPERIENCIAS DE DISEÑO EN ESPAÑA. SAICA.

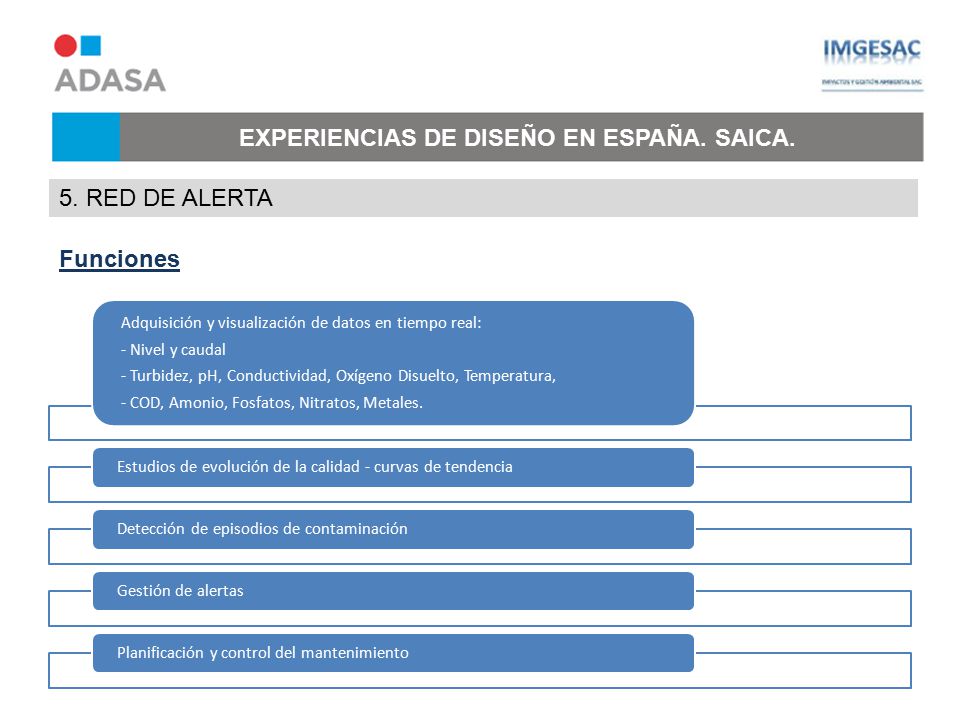

GESTIÓN AMBIENTAL DE EMBALSES Y RESTAURACIÓN DE RÍOS 5. RED DE ALERTA Funciones Adquisición y visualización de datos en tiempo real: - Nivel y caudal - Turbidez, pH, Conductividad, Oxígeno Disuelto, Temperatura, - COD, Amonio, Fosfatos, Nitratos, Metales. Estudios de evolución de la calidad - curvas de tendencia Detección de episodios de contaminación Gestión de alertas Planificación y control del mantenimiento

11 EXPERIENCIAS DE DISEÑO EN ESPAÑA. SAICA.

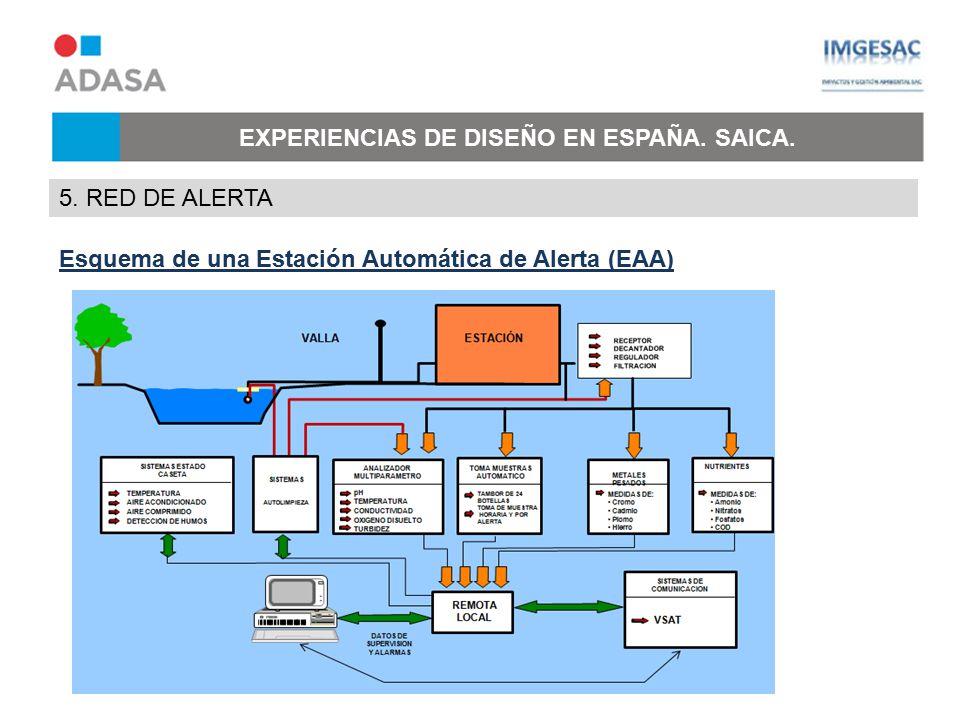

GESTIÓN AMBIENTAL DE EMBALSES Y RESTAURACIÓN DE RÍOS 5. RED DE ALERTA Esquema de una Estación Automática de Alerta (EAA)

12 EXPERIENCIAS DE DISEÑO EN ESPAÑA. SAICA.

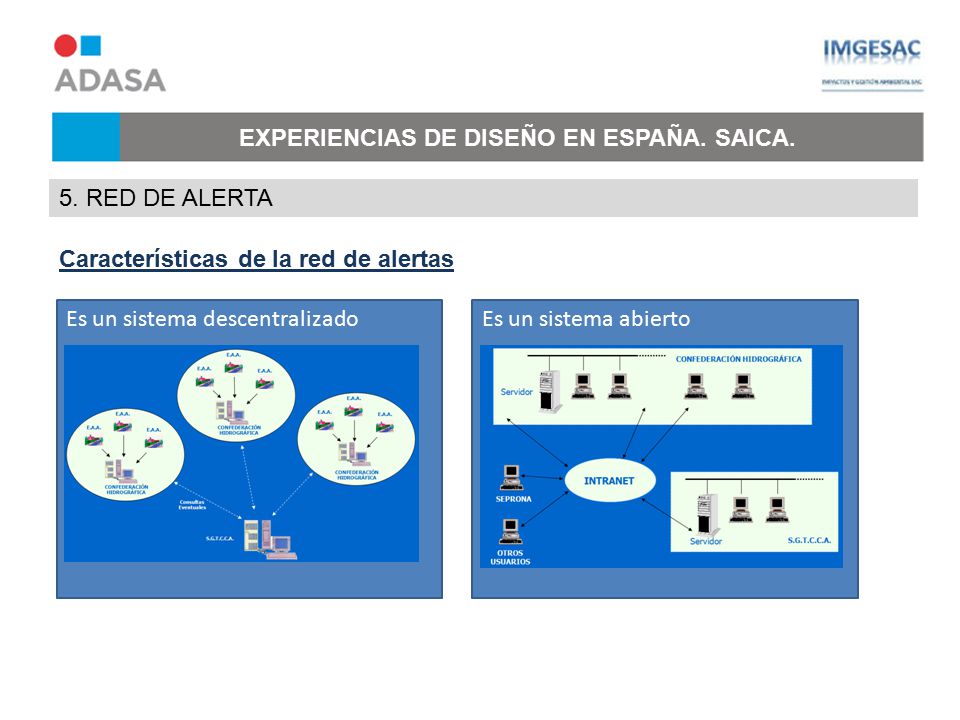

GESTIÓN AMBIENTAL DE EMBALSES Y RESTAURACIÓN DE RÍOS 5. RED DE ALERTA Características de la red de alertas Es un sistema descentralizado Es un sistema abierto

13 EXPERIENCIAS DE DISEÑO EN ESPAÑA. SAICA.

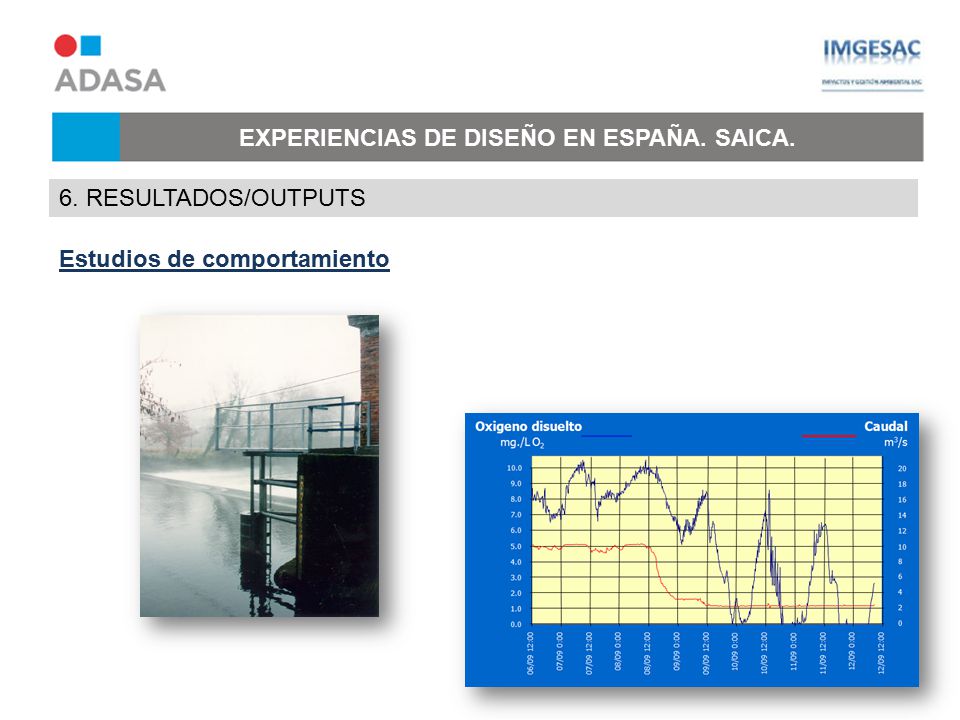

GESTIÓN AMBIENTAL DE EMBALSES Y RESTAURACIÓN DE RÍOS 6. RESULTADOS/OUTPUTS Estudios de comportamiento

14 EXPERIENCIAS DE DISEÑO EN ESPAÑA. SAICA.

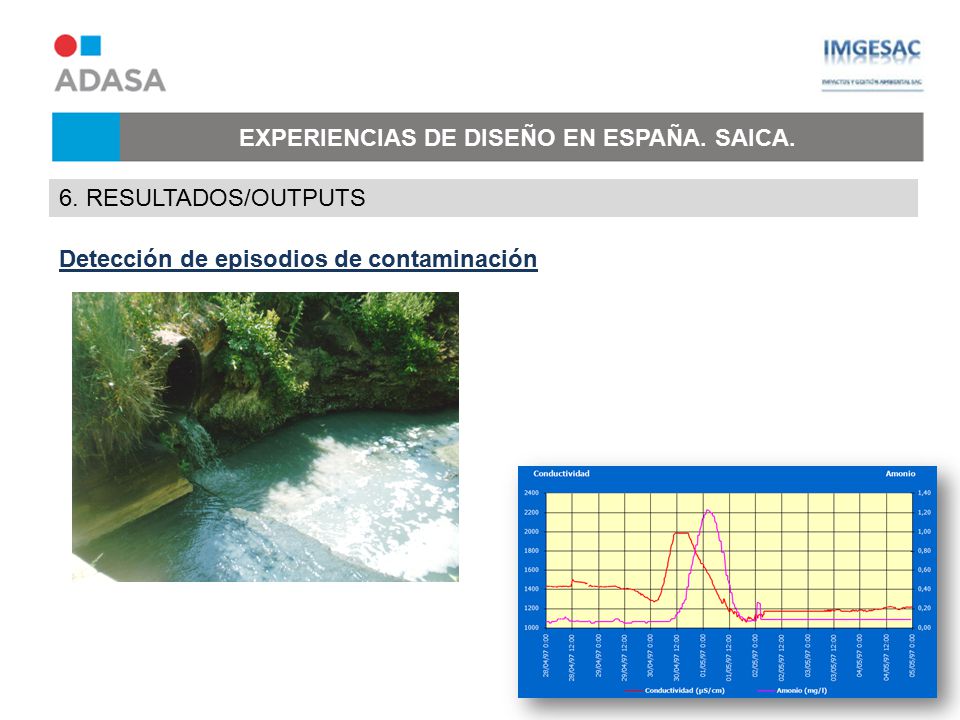

GESTIÓN AMBIENTAL DE EMBALSES Y RESTAURACIÓN DE RÍOS 6. RESULTADOS/OUTPUTS Detección de episodios de contaminación

15 EXPERIENCIAS DE DISEÑO EN ESPAÑA. SAICA.

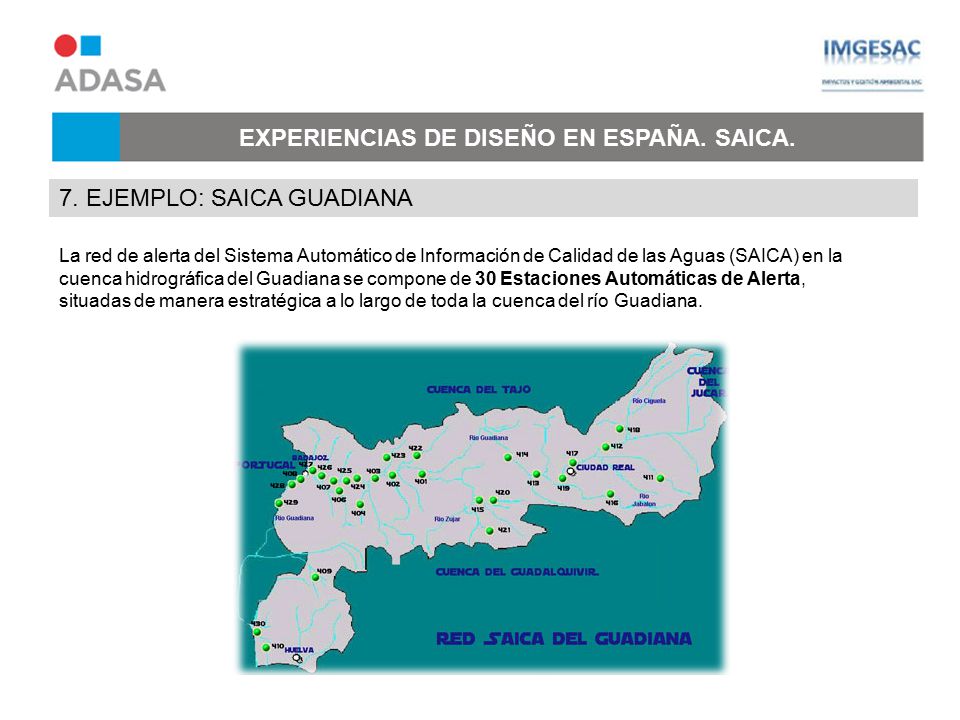

GESTIÓN AMBIENTAL DE EMBALSES Y RESTAURACIÓN DE RÍOS 7. EJEMPLO: SAICA GUADIANA La red de alerta del Sistema Automático de Información de Calidad de las Aguas (SAICA) en la cuenca hidrográfica del Guadiana se compone de 30 Estaciones Automáticas de Alerta, situadas de manera estratégica a lo largo de toda la cuenca del río Guadiana.

16 EXPERIENCIAS DE DISEÑO EN ESPAÑA. SAICA.

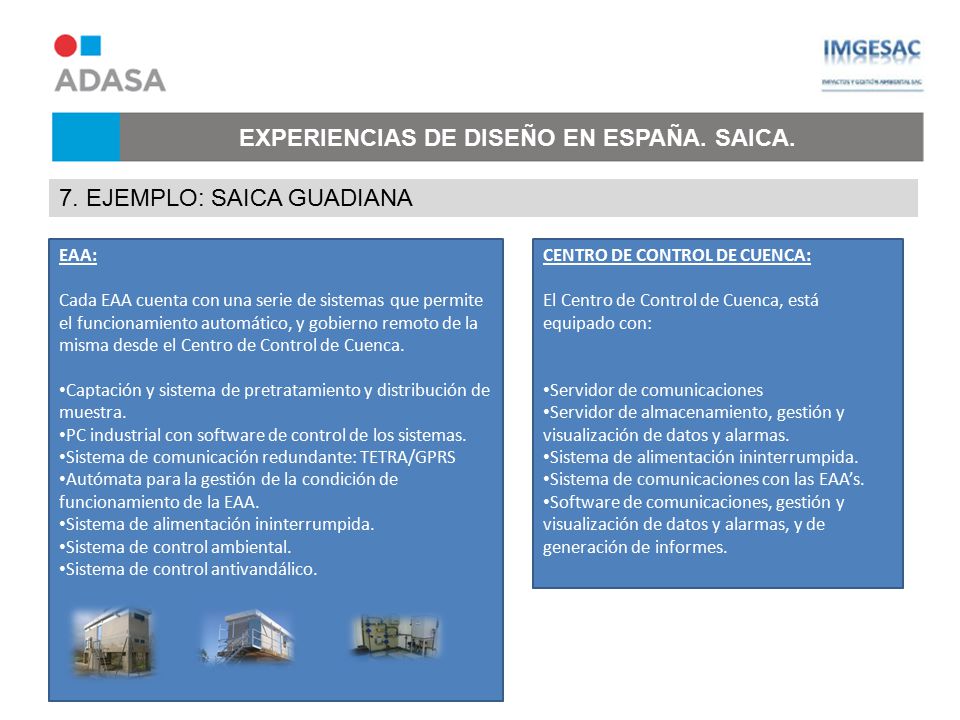

GESTIÓN AMBIENTAL DE EMBALSES Y RESTAURACIÓN DE RÍOS 7. EJEMPLO: SAICA GUADIANA EAA: Cada EAA cuenta con una serie de sistemas que permite el funcionamiento automático, y gobierno remoto de la misma desde el Centro de Control de Cuenca.  Captación y sistema de pretratamiento y distribución de muestra. PC industrial con software de control de los sistemas. Sistema de comunicación redundante: TETRA/GPRS Autómata para la gestión de la condición de funcionamiento de la EAA. Sistema de alimentación ininterrumpida. Sistema de control ambiental. Sistema de control antivandálico. CENTRO DE CONTROL DE CUENCA: El Centro de Control de Cuenca, está equipado con:  Servidor de comunicaciones Servidor de almacenamiento, gestión y visualización de datos y alarmas. Sistema de alimentación ininterrumpida. Sistema de comunicaciones con las EAA’s. Software de comunicaciones, gestión y visualización de datos y alarmas, y de generación de informes.

17 EXPERIENCIAS DE DISEÑO EN ESPAÑA. SAICA.

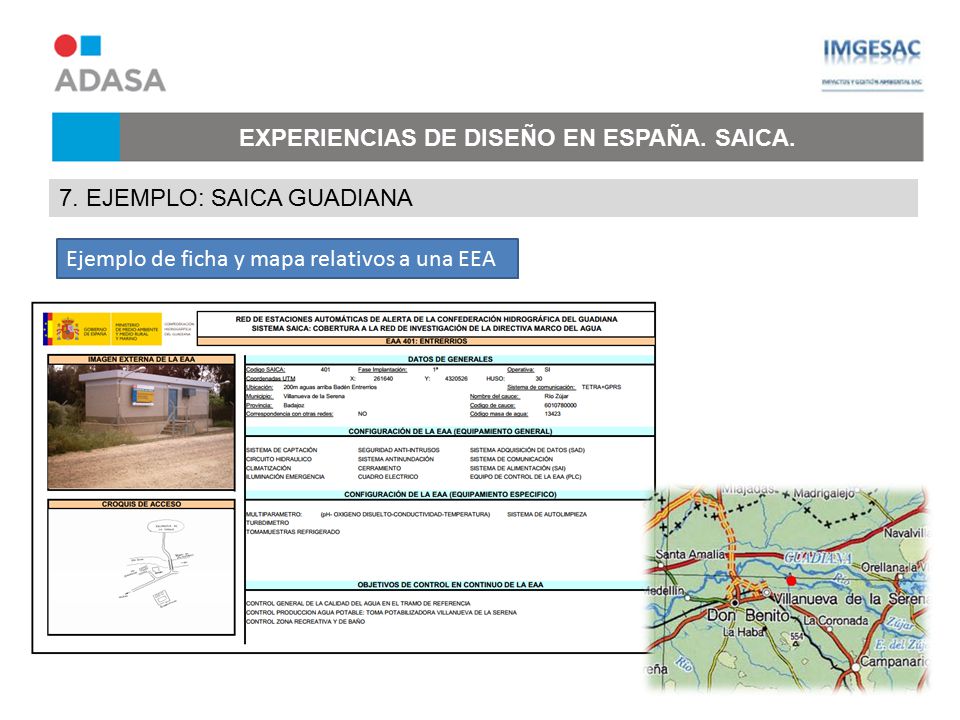

GESTIÓN AMBIENTAL DE EMBALSES Y RESTAURACIÓN DE RÍOS 7. EJEMPLO: SAICA GUADIANA Ejemplo de ficha y mapa relativos a una EEA

18 EXPERIENCIAS DE DISEÑO EN ESPAÑA. SAICA.

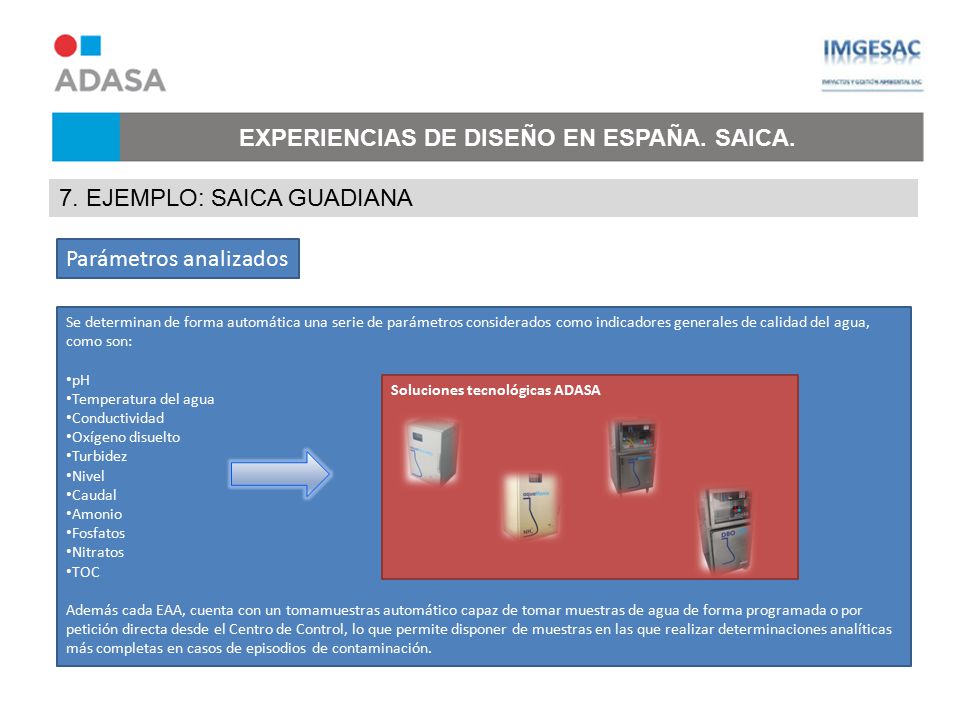

GESTIÓN AMBIENTAL DE EMBALSES Y RESTAURACIÓN DE RÍOS 7. EJEMPLO: SAICA GUADIANA Parámetros analizados Se determinan de forma automática una serie de parámetros considerados como indicadores generales de calidad del agua, como son:  pH Temperatura del agua Conductividad Oxígeno disuelto Turbidez Nivel Caudal Amonio Fosfatos Nitratos TOC Además cada EAA, cuenta con un tomamuestras automático capaz de tomar muestras de agua de forma programada o por petición directa desde el Centro de Control, lo que permite disponer de muestras en las que realizar determinaciones analíticas más completas en casos de episodios de contaminación.  Soluciones tecnológicas ADASA

19 EXPERIENCIAS DE DISEÑO EN ESPAÑA. SAICA.

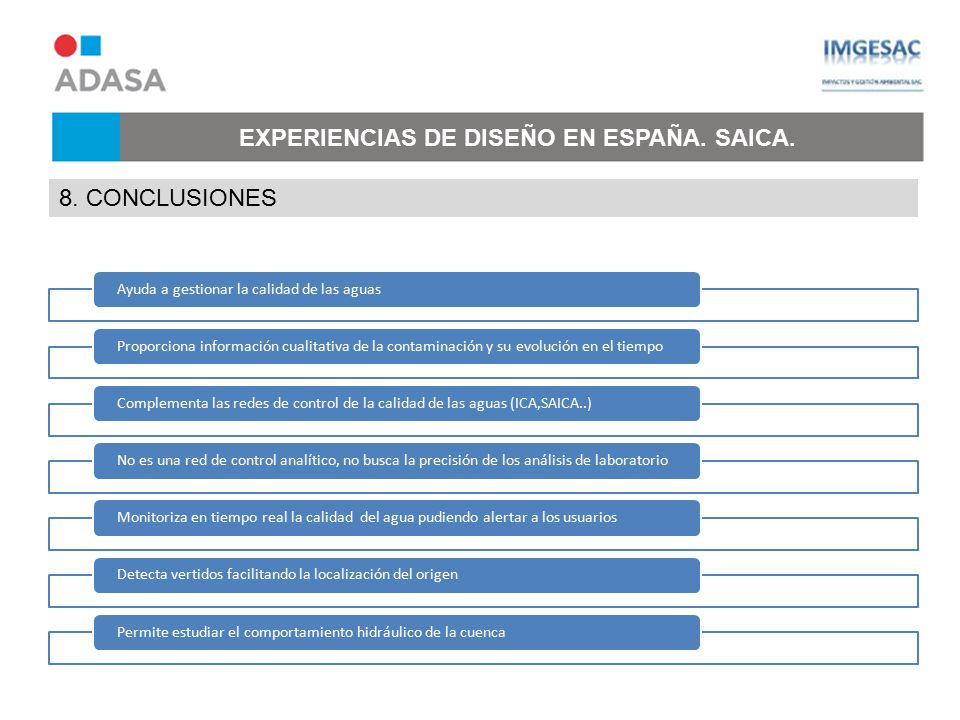

GESTIÓN AMBIENTAL DE EMBALSES Y RESTAURACIÓN DE RÍOS 8. CONCLUSIONES Ayuda a gestionar la calidad de las aguas Proporciona información cualitativa de la contaminación y su evolución en el tiempo Complementa las redes de control de la calidad de las aguas (ICA,SAICA..) No es una red de control analítico, no busca la precisión de los análisis de laboratorio Monitoriza en tiempo real la calidad del agua pudiendo alertar a los usuarios Detecta vertidos facilitando la localización del origen Permite estudiar el comportamiento hidráulico de la cuenca
