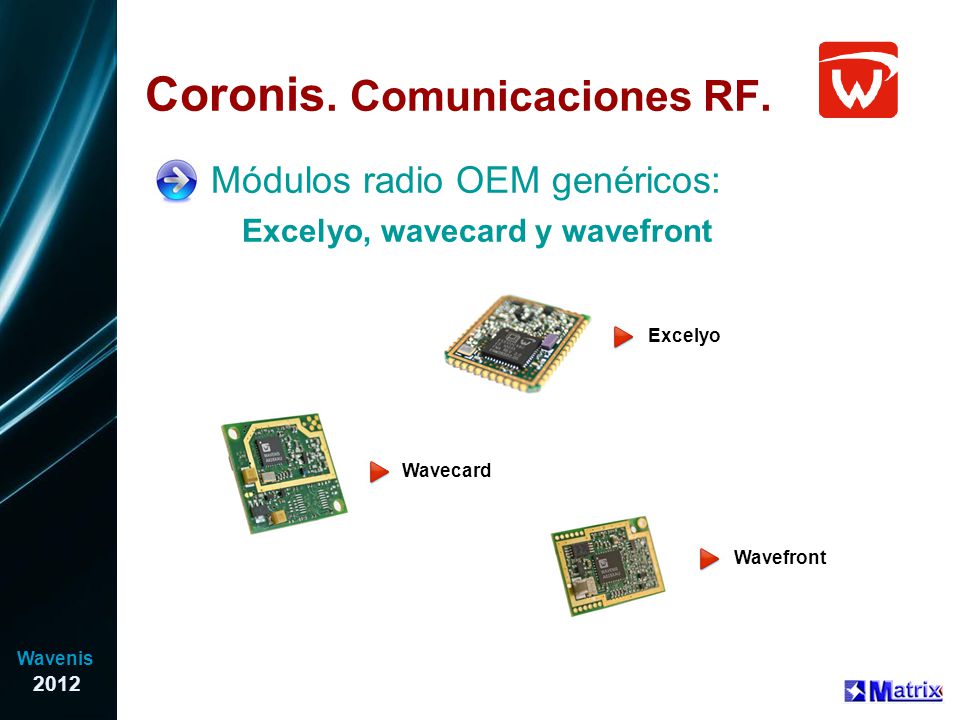

Módulos radio OEM genéricos: Excelyo, wavecard y wavefront Excelyo Wavecard Wavefront Wavenis 2012

2 Coronis. Comunicaciones RF.

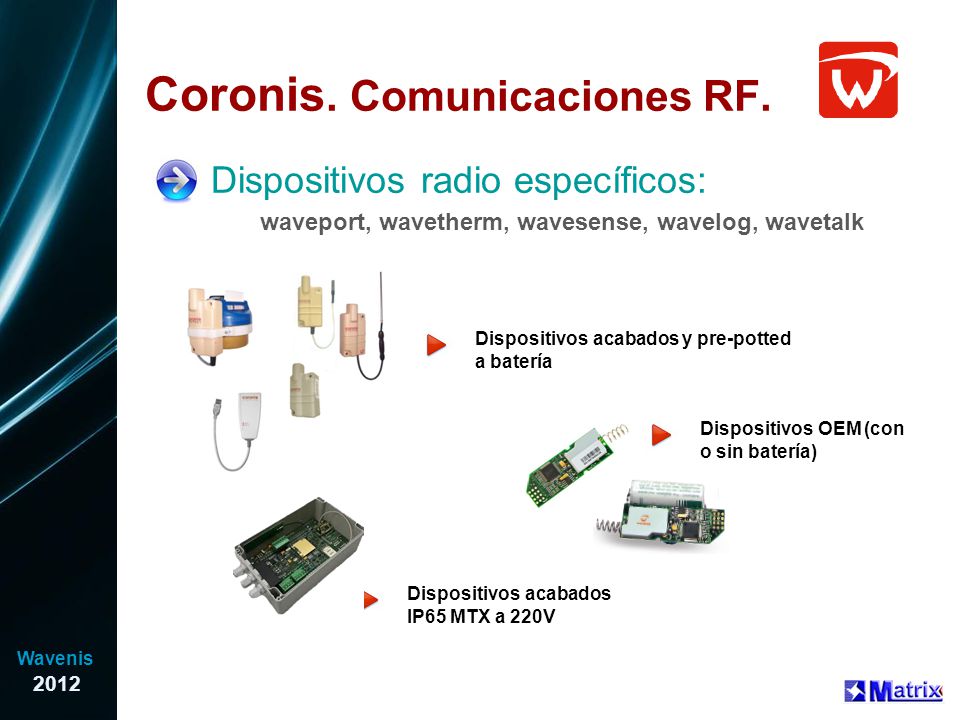

Dispositivos radio específicos: waveport, wavetherm, wavesense, wavelog, wavetalk Dispositivos acabados y pre-potted a batería Dispositivos OEM (con o sin batería) Dispositivos acabados IP65 MTX a 220V Wavenis 2012

3 Coronis. Comunicaciones RF.

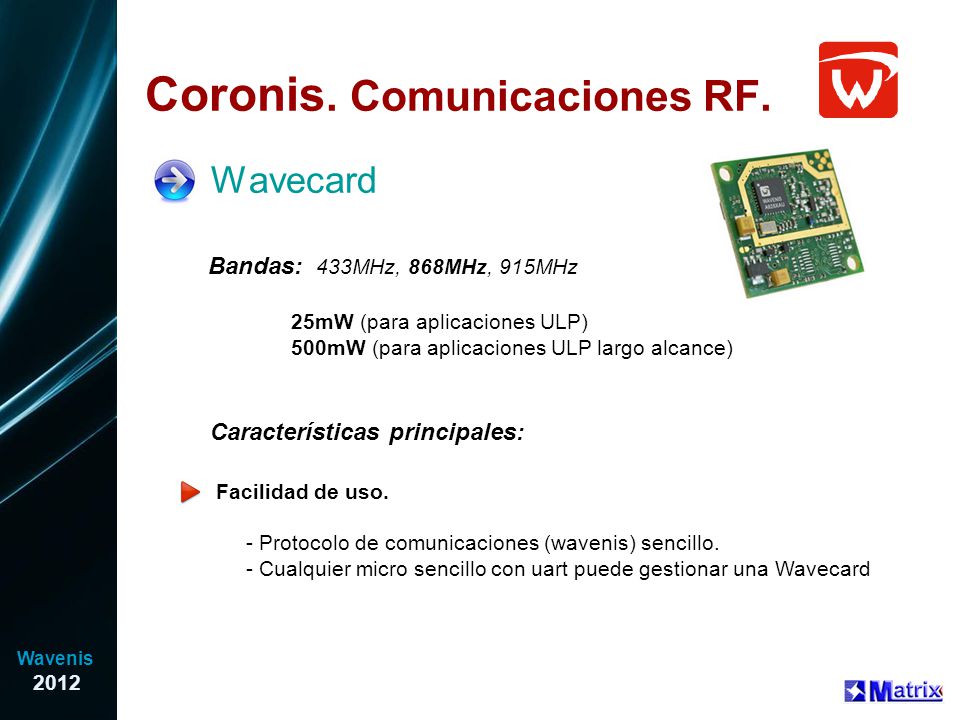

Wavecard Bandas: 433MHz, 868MHz, 915MHz 25mW (para aplicaciones ULP) 500mW (para aplicaciones ULP largo alcance) Características principales: Facilidad de uso Protocolo de comunicaciones (wavenis) sencillo Cualquier micro sencillo con uart puede gestionar una Wavecard Wavenis 2012

4 Coronis. Comunicaciones RF.

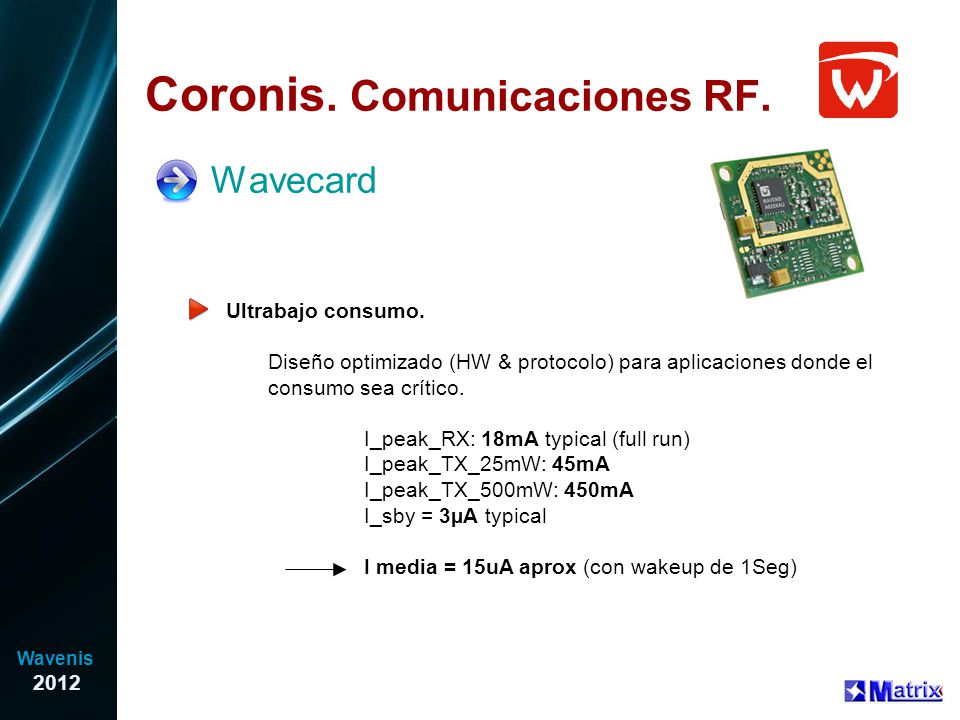

Wavecard Ultrabajo consumo. Diseño optimizado (HW & protocolo) para aplicaciones donde el consumo sea crítico. I_peak_RX: 18mA typical (full run) I_peak_TX_25mW: 45mA I_peak_TX_500mW: 450mA I_sby = 3µA typical I media = 15uA aprox (con wakeup de 1Seg) Wavenis 2012

5 Coronis. Comunicaciones RF.

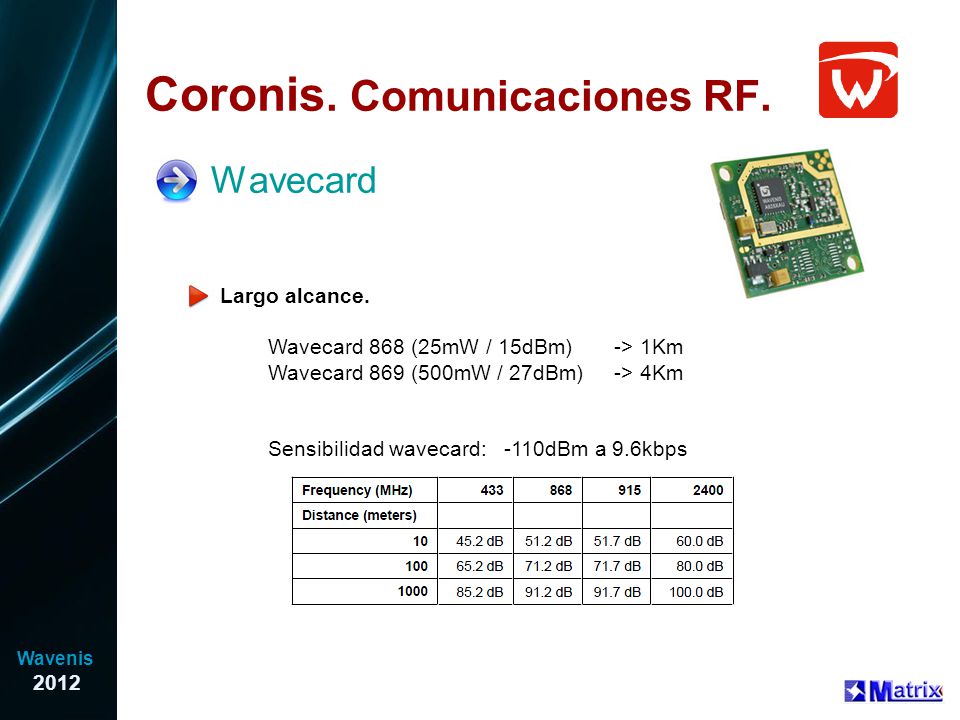

Wavecard Largo alcance. Wavecard 868 (25mW / 15dBm) > 1Km Wavecard 869 (500mW / 27dBm) -> 4Km Sensibilidad wavecard: dBm a 9.6kbps Wavenis 2012

6 Coronis. Comunicaciones RF.

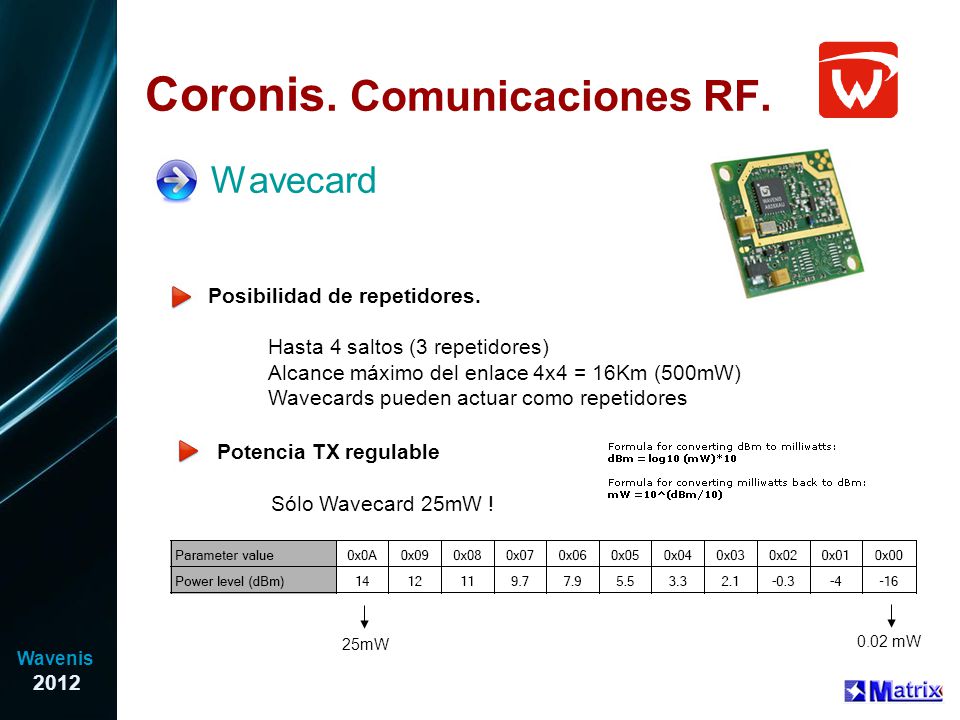

Wavecard Posibilidad de repetidores. Hasta 4 saltos (3 repetidores) Alcance máximo del enlace 4x4 = 16Km (500mW) Wavecards pueden actuar como repetidores Potencia TX regulable Sólo Wavecard 25mW ! 25mW 0.02 mW Wavenis 2012

7 Coronis. Comunicaciones RF.

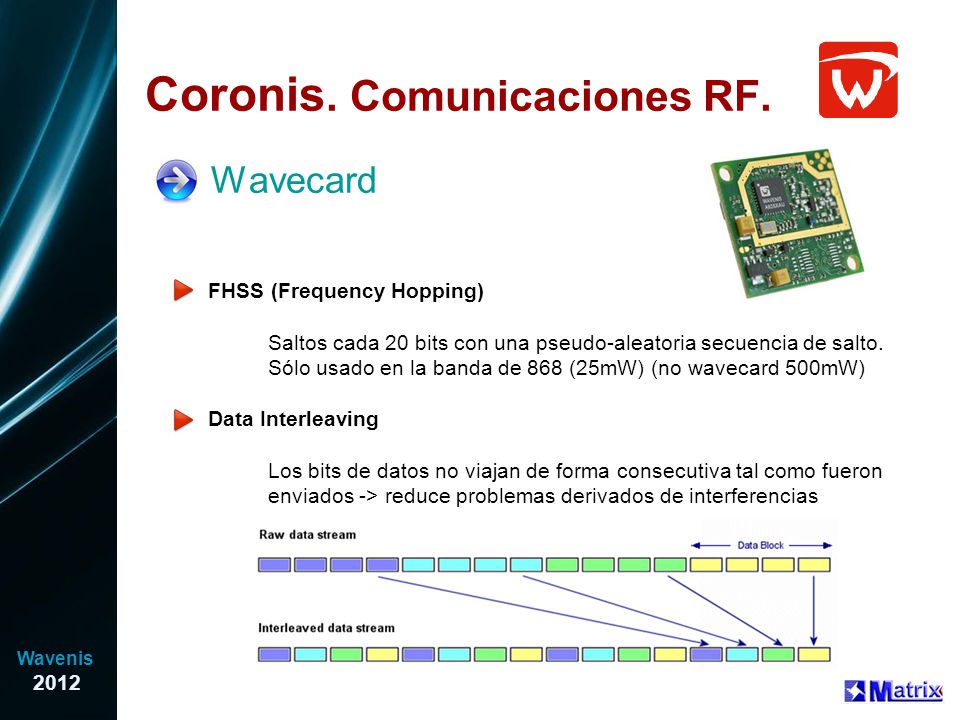

Wavecard FHSS (Frequency Hopping) Saltos cada 20 bits con una pseudo-aleatoria secuencia de salto. Sólo usado en la banda de 868 (25mW) (no wavecard 500mW) Data Interleaving Los bits de datos no viajan de forma consecutiva tal como fueron enviados -> reduce problemas derivados de interferencias Wavenis 2012

8 Coronis. Comunicaciones RF.

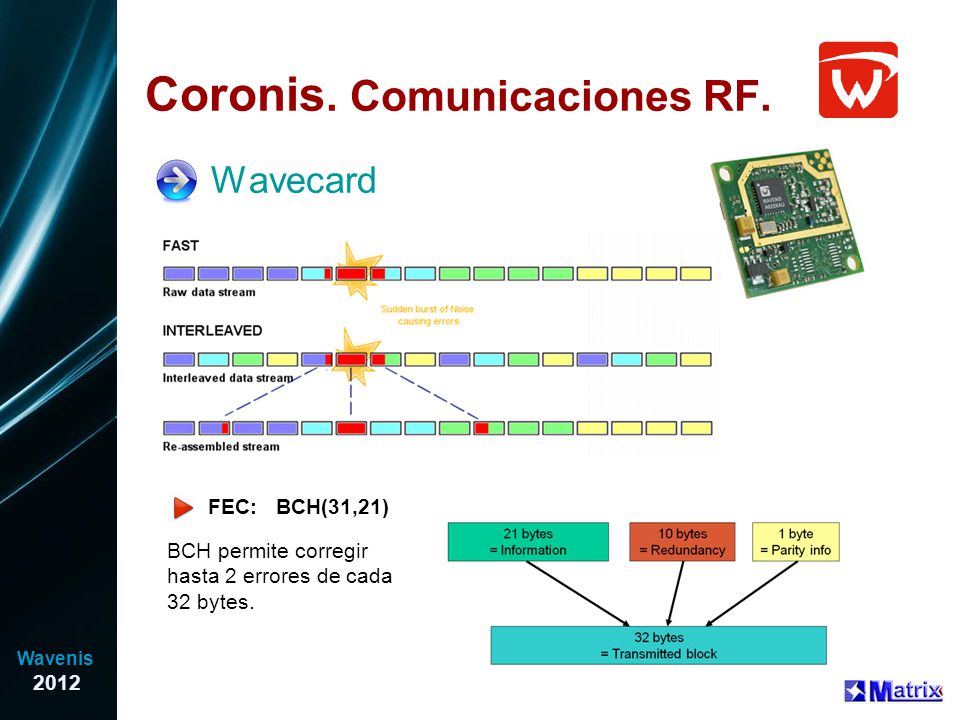

Wavecard FEC: BCH(31,21) BCH permite corregir hasta 2 errores de cada 32 bytes. Wavenis 2012

9 Coronis. Comunicaciones RF.

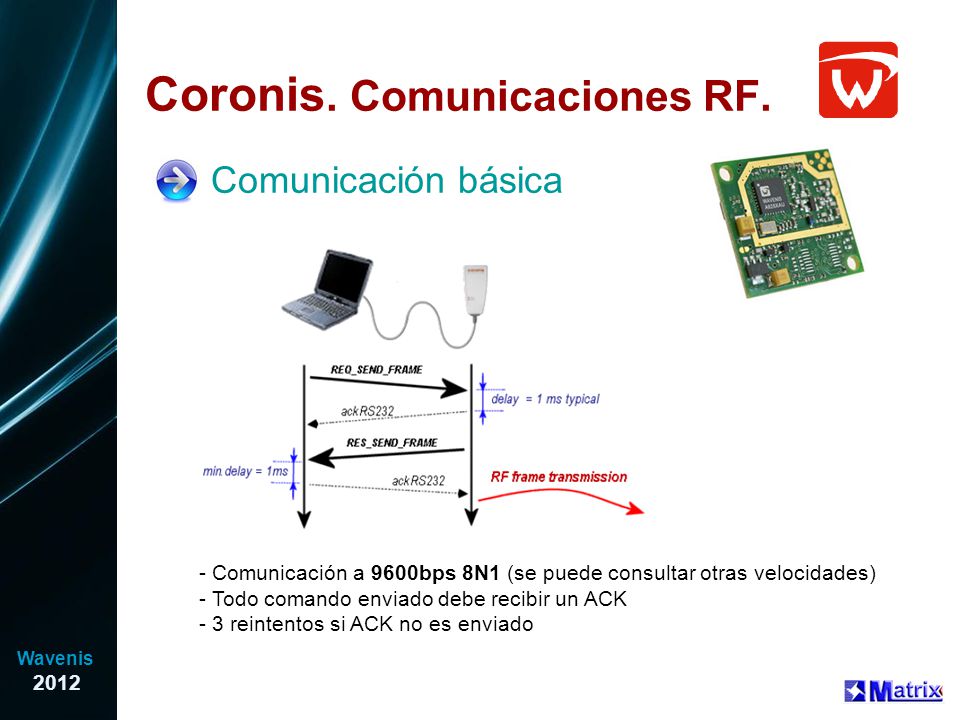

Comunicación básica - Comunicación a 9600bps 8N1 (se puede consultar otras velocidades) Todo comando enviado debe recibir un ACK reintentos si ACK no es enviado Wavenis 2012

10 Coronis. Comunicaciones RF.

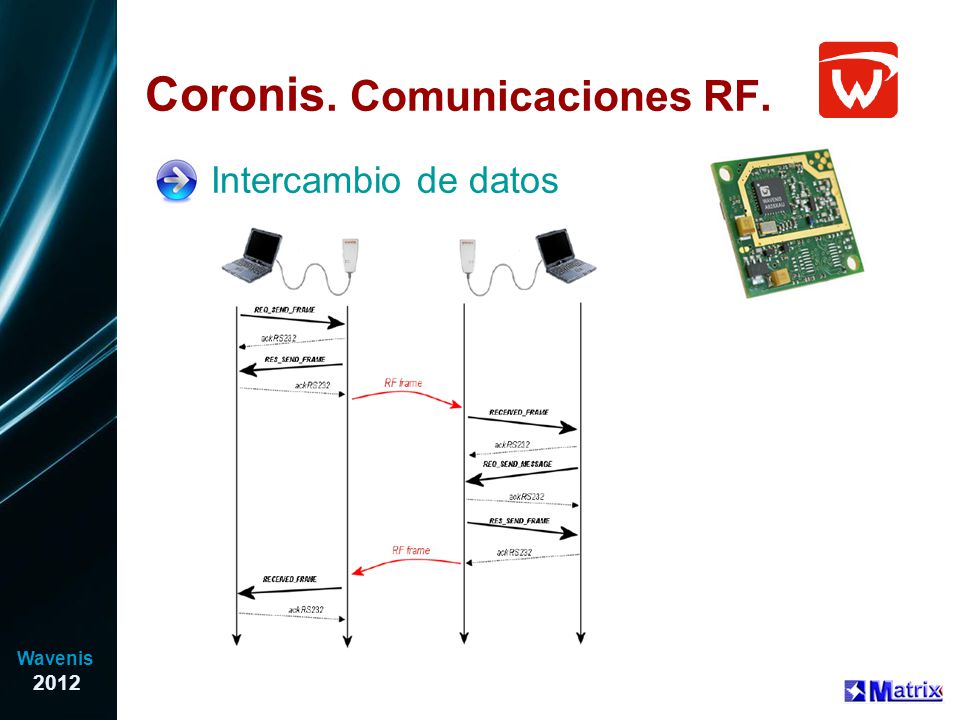

Intercambio de datos Wavenis 2012

11 Coronis. Comunicaciones RF.

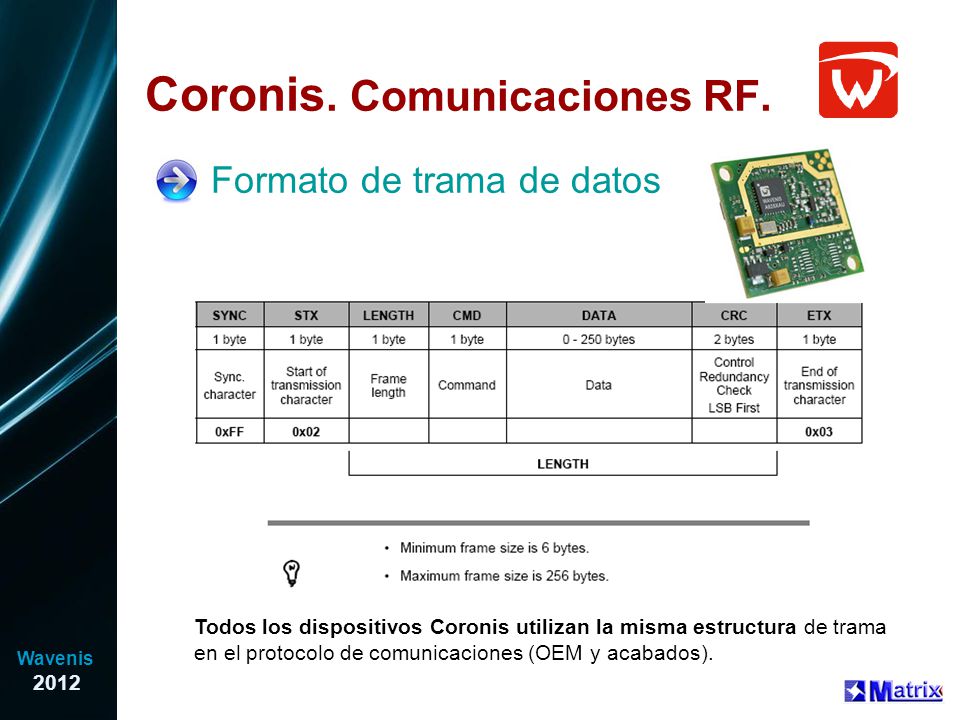

Formato de trama de datos Todos los dispositivos Coronis utilizan la misma estructura de trama en el protocolo de comunicaciones (OEM y acabados). Wavenis 2012

12 Coronis. Comunicaciones RF.

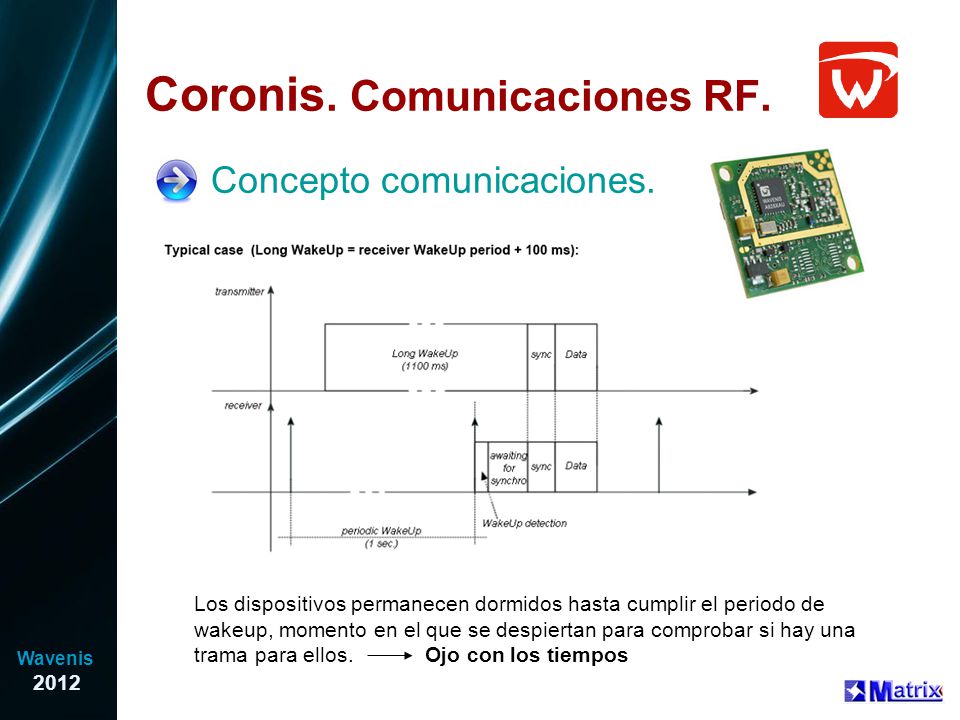

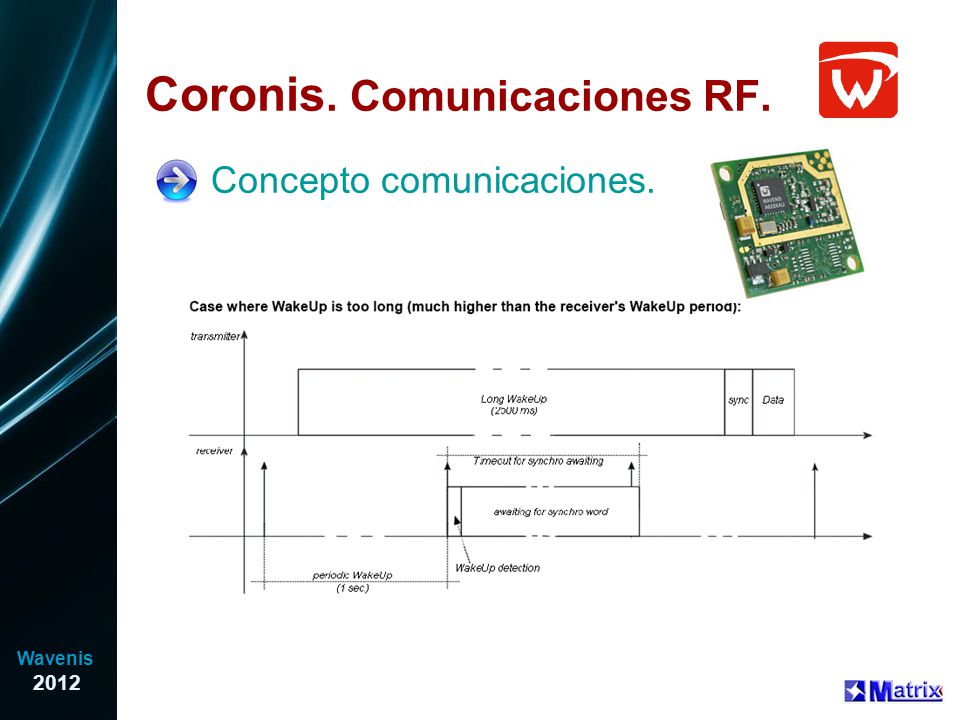

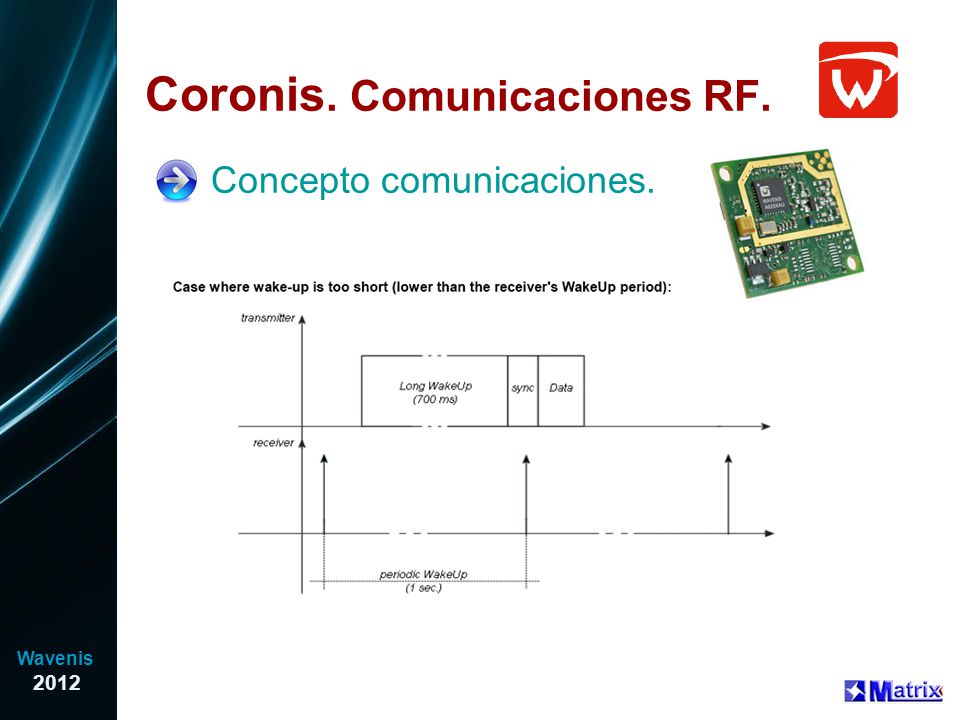

Concepto comunicaciones. Los dispositivos permanecen dormidos hasta cumplir el periodo de wakeup, momento en el que se despiertan para comprobar si hay una trama para ellos Ojo con los tiempos Wavenis 2012

13 Coronis. Comunicaciones RF.
Concepto comunicaciones. Wavenis 2012

14 Coronis. Comunicaciones RF.
Concepto comunicaciones. Wavenis 2012

15 Coronis. Comunicaciones RF.

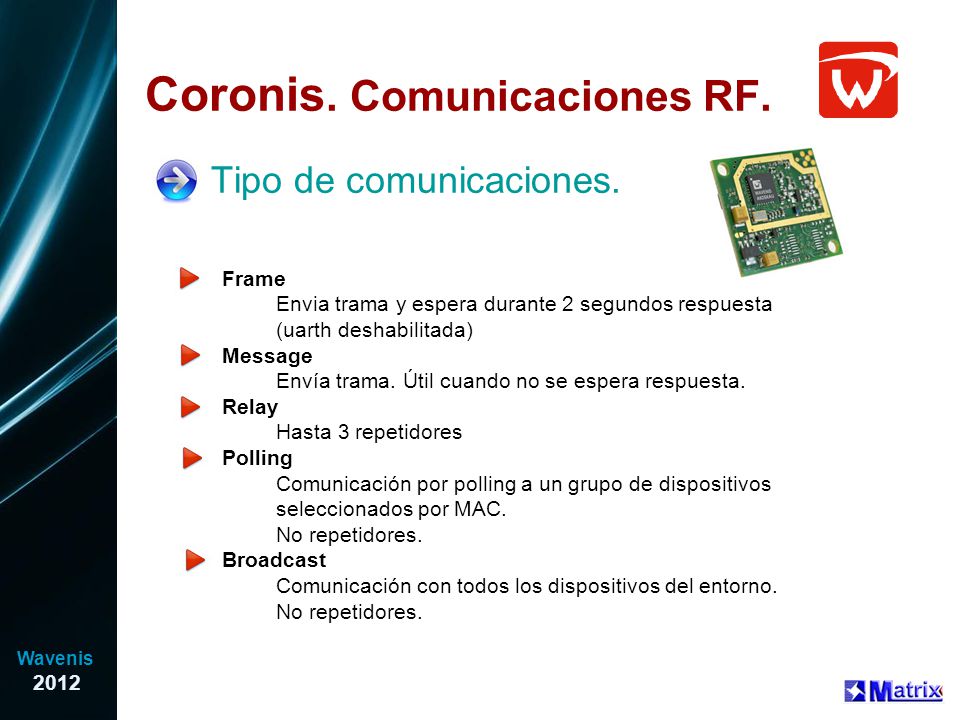

Tipo de comunicaciones. Frame Envia trama y espera durante 2 segundos respuesta (uarth deshabilitada) Message Envía trama. Útil cuando no se espera respuesta. Relay Hasta 3 repetidores Polling Comunicación por polling a un grupo de dispositivos seleccionados por MAC. No repetidores. Broadcast Comunicación con todos los dispositivos del entorno. No repetidores. Wavenis 2012

16 Coronis. Comunicaciones RF.

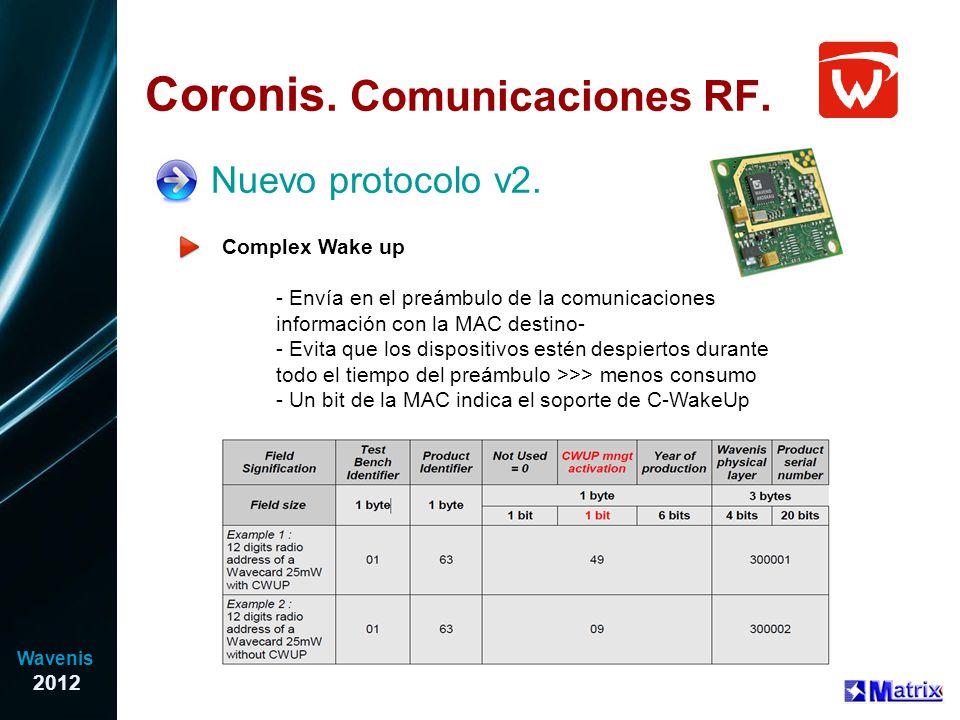

Nuevo protocolo v2. Complex Wake up - Envía en el preámbulo de la comunicaciones información con la MAC destino- - Evita que los dispositivos estén despiertos durante todo el tiempo del preámbulo >>> menos consumo - Un bit de la MAC indica el soporte de C-WakeUp Wavenis 2012

17 Coronis. Comunicaciones RF.

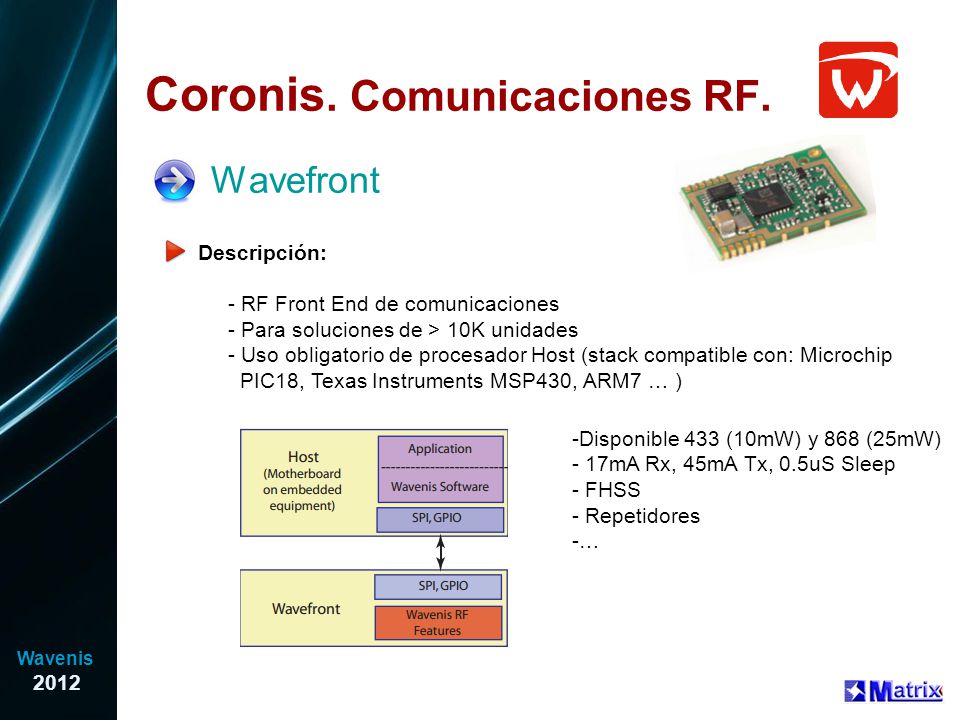

Wavefront Descripción: RF Front End de comunicaciones - Para soluciones de > 10K unidades - Uso obligatorio de procesador Host (stack compatible con: Microchip PIC18, Texas Instruments MSP430, ARM7 … ) Disponible 433 (10mW) y 868 (25mW) 17mA Rx, 45mA Tx, 0.5uS Sleep FHSS Repetidores … s Wavenis 2012

18 Coronis. Comunicaciones RF.

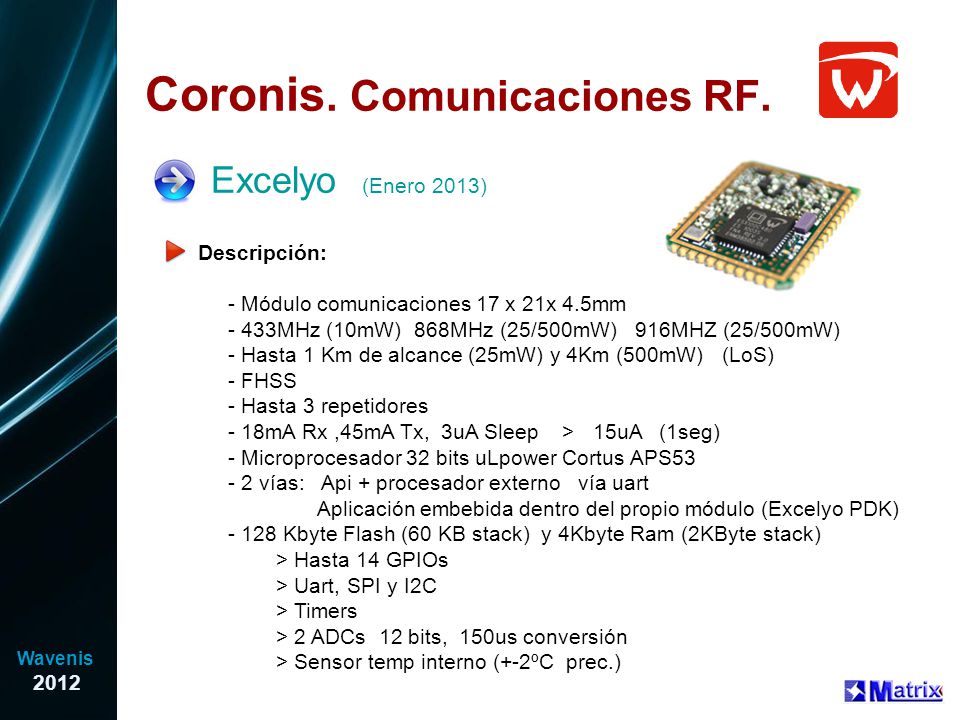

Excelyo (Enero 2013) Descripción: Módulo comunicaciones 17 x 21x 4.5mm - 433MHz (10mW) 868MHz (25/500mW) 916MHZ (25/500mW) - Hasta 1 Km de alcance (25mW) y 4Km (500mW) (LoS) - FHSS - Hasta 3 repetidores - 18mA Rx ,45mA Tx, 3uA Sleep > 15uA (1seg) - Microprocesador 32 bits uLpower Cortus APS53 - 2 vías: Api + procesador externo vía uart Aplicación embebida dentro del propio módulo (Excelyo PDK) - 128 Kbyte Flash (60 KB stack) y 4Kbyte Ram (2KByte stack) > Hasta 14 GPIOs > Uart, SPI y I2C > Timers > 2 ADCs 12 bits, 150us conversión > Sensor temp interno (+-2ºC prec.) Wavenis 2012

19 Coronis. Comunicaciones RF.
Excelyo Escelyo PDK Completo entorno de desarrollo Código fuente de librerías (E/S, timers, ADCs, comun. RF …) Placa de evaluación del módulos con accesorios para programación Wavenis 2012

20 Coronis. Comunicaciones RF.

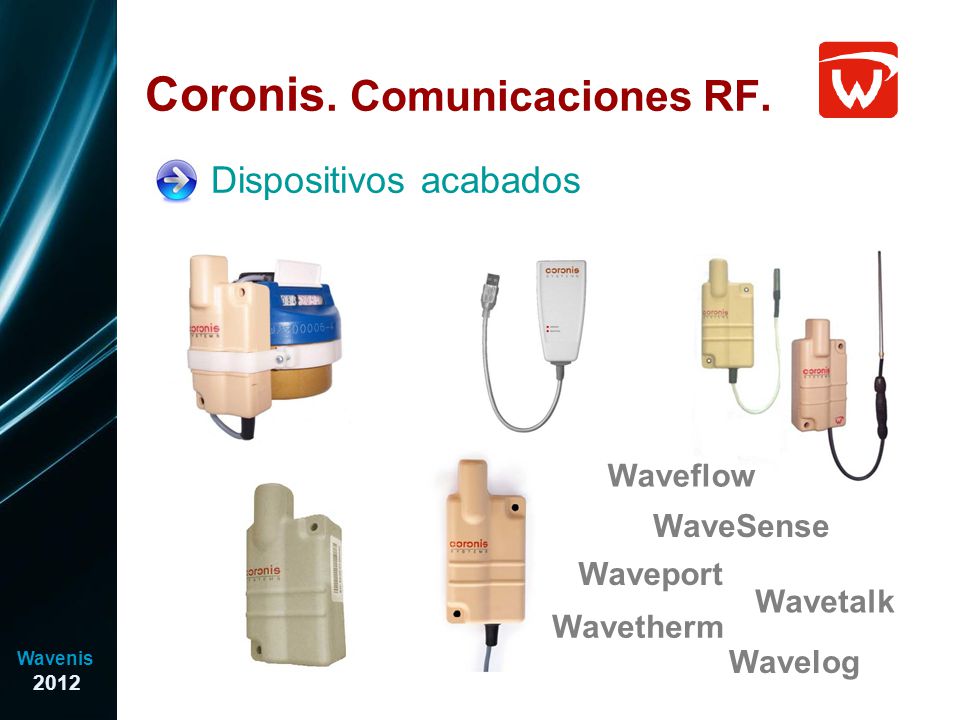

Dispositivos acabados Waveflow WaveSense Waveport Wavetalk Wavetherm Wavenis Wavelog 2012

21 Coronis. Comunicaciones RF.

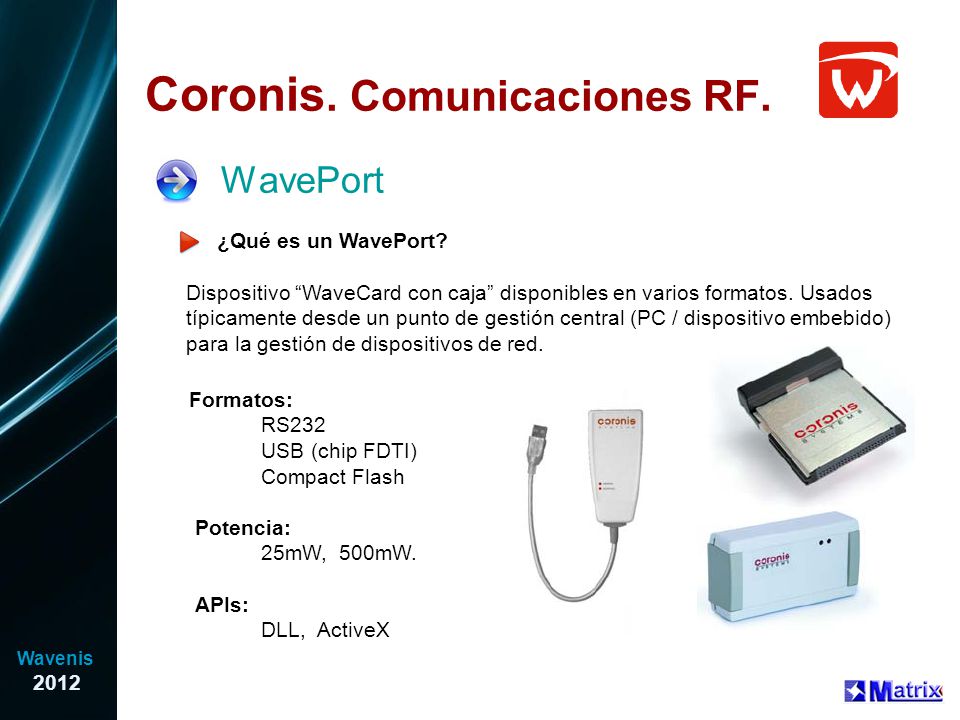

WavePort ¿Qué es un WavePort? Dispositivo “WaveCard con caja” disponibles en varios formatos. Usados típicamente desde un punto de gestión central (PC / dispositivo embebido) para la gestión de dispositivos de red. Formatos: RS232 USB (chip FDTI) Compact Flash Potencia: 25mW, 500mW APIs: DLL, ActiveX Wavenis 2012

22 Coronis. Comunicaciones RF.

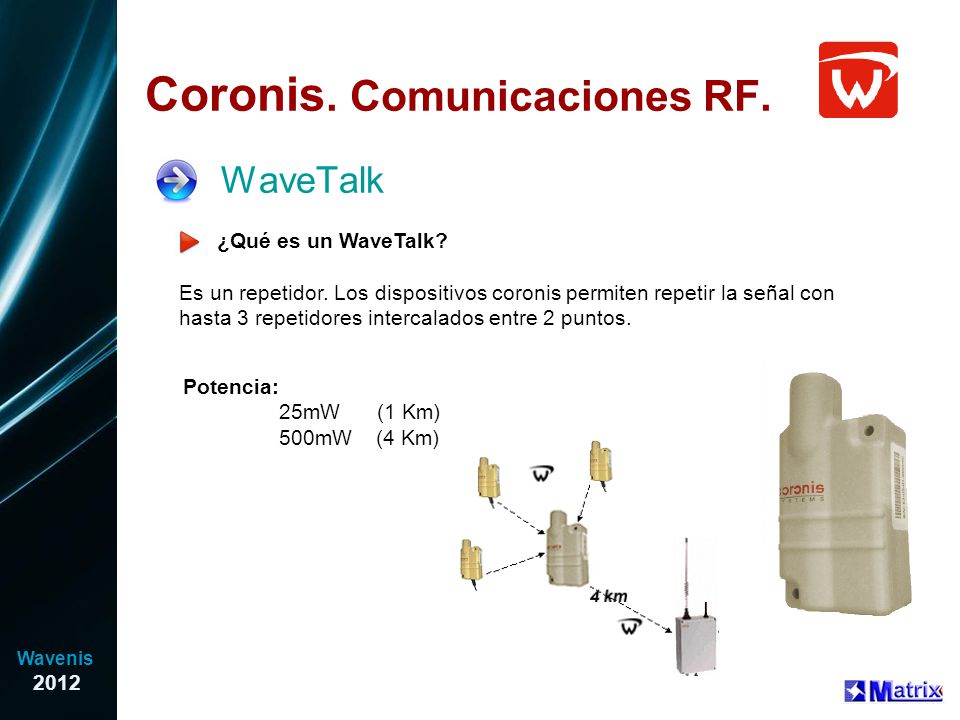

WaveTalk ¿Qué es un WaveTalk? Es un repetidor. Los dispositivos coronis permiten repetir la señal con hasta 3 repetidores intercalados entre 2 puntos. Potencia: 25mW (1 Km) 500mW (4 Km) Wavenis 2012

23 Coronis. Comunicaciones RF.

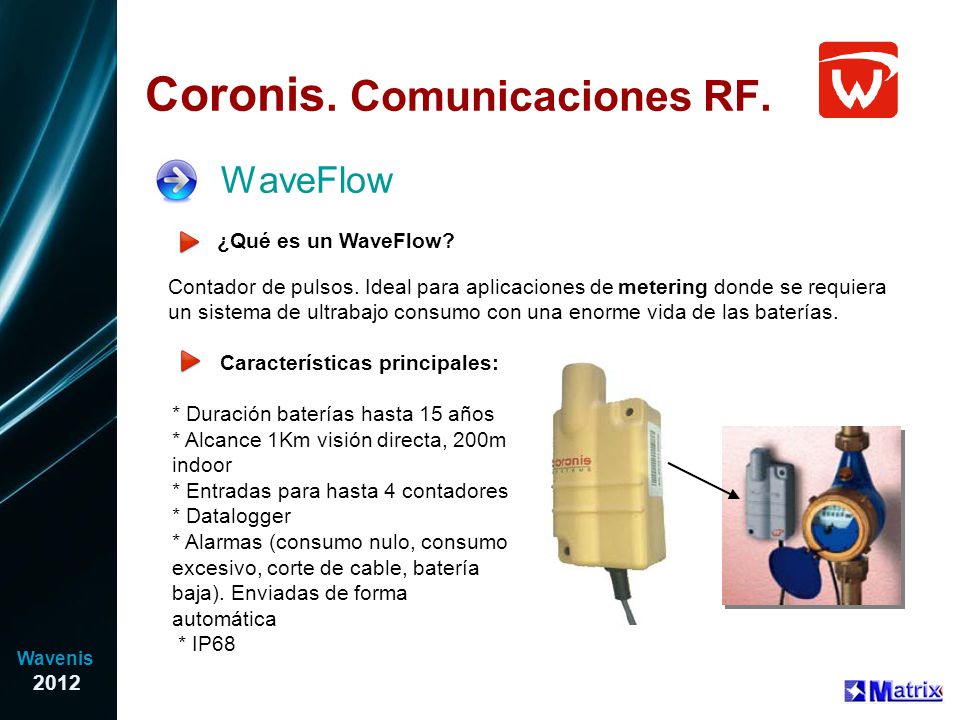

WaveFlow ¿Qué es un WaveFlow? Contador de pulsos. Ideal para aplicaciones de metering donde se requiera un sistema de ultrabajo consumo con una enorme vida de las baterías. Características principales: * Duración baterías hasta 15 años * Alcance 1Km visión directa, 200m indoor * Entradas para hasta 4 contadores * Datalogger * Alarmas (consumo nulo, consumo excesivo, corte de cable, batería baja). Enviadas de forma automática * IP68 Wavenis 2012

24 Coronis. Comunicaciones RF.

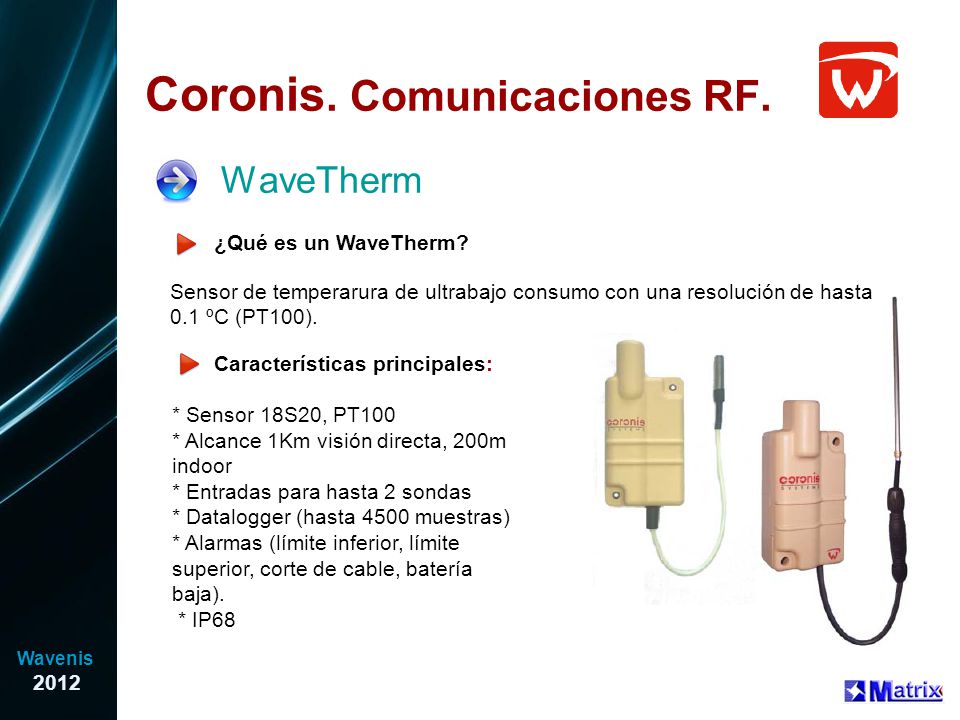

WaveTherm ¿Qué es un WaveTherm? Sensor de temperarura de ultrabajo consumo con una resolución de hasta 0.1 ºC (PT100). Características principales: * Sensor 18S20, PT100 * Alcance 1Km visión directa, 200m indoor * Entradas para hasta 2 sondas * Datalogger (hasta 4500 muestras) * Alarmas (límite inferior, límite superior, corte de cable, batería baja). * IP68 Wavenis 2012

25 Coronis. Comunicaciones RF.

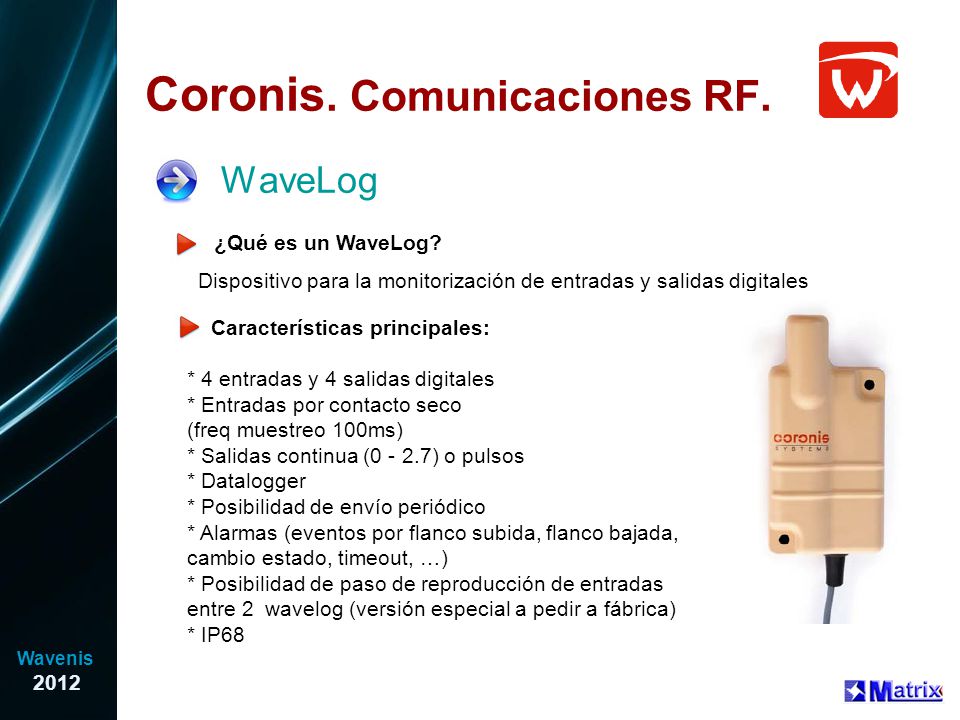

WaveLog ¿Qué es un WaveLog? Dispositivo para la monitorización de entradas y salidas digitales Características principales: * 4 entradas y 4 salidas digitales * Entradas por contacto seco (freq muestreo 100ms) * Salidas continua ( ) o pulsos * Datalogger * Posibilidad de envío periódico * Alarmas (eventos por flanco subida, flanco bajada, cambio estado, timeout, …) * Posibilidad de paso de reproducción de entradas entre 2 wavelog (versión especial a pedir a fábrica) * IP68 Wavenis 2012

26 Coronis. Comunicaciones RF.

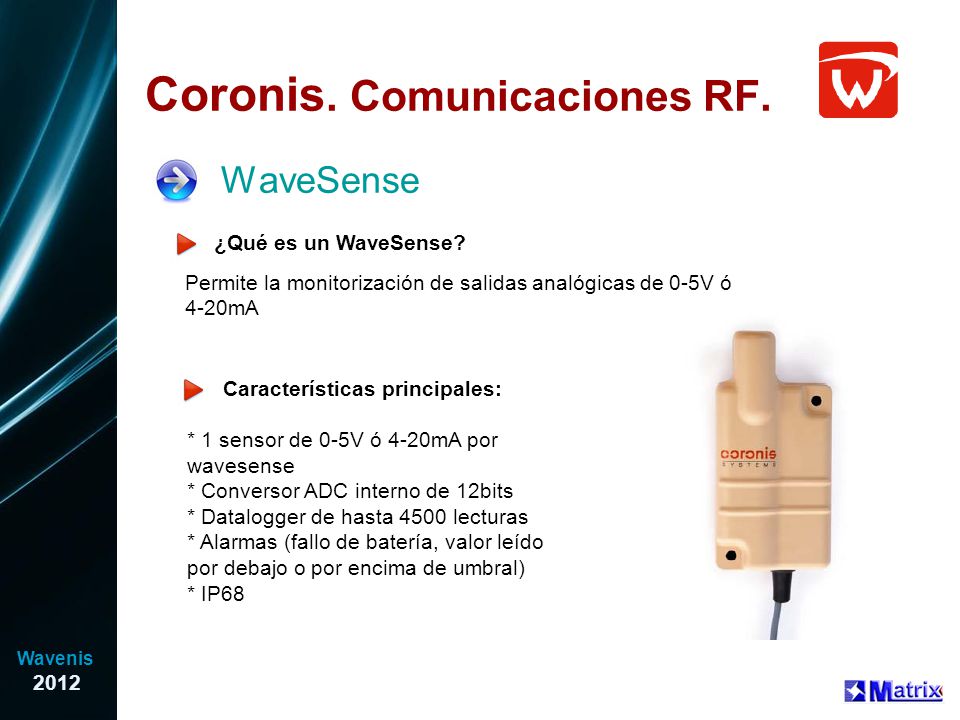

WaveSense ¿Qué es un WaveSense? Permite la monitorización de salidas analógicas de 0-5V ó mA Características principales: * 1 sensor de 0-5V ó 4-20mA por wavesense * Conversor ADC interno de 12bits * Datalogger de hasta 4500 lecturas * Alarmas (fallo de batería, valor leído por debajo o por encima de umbral) * IP68 Wavenis 2012

27 Coronis. Comunicaciones RF.

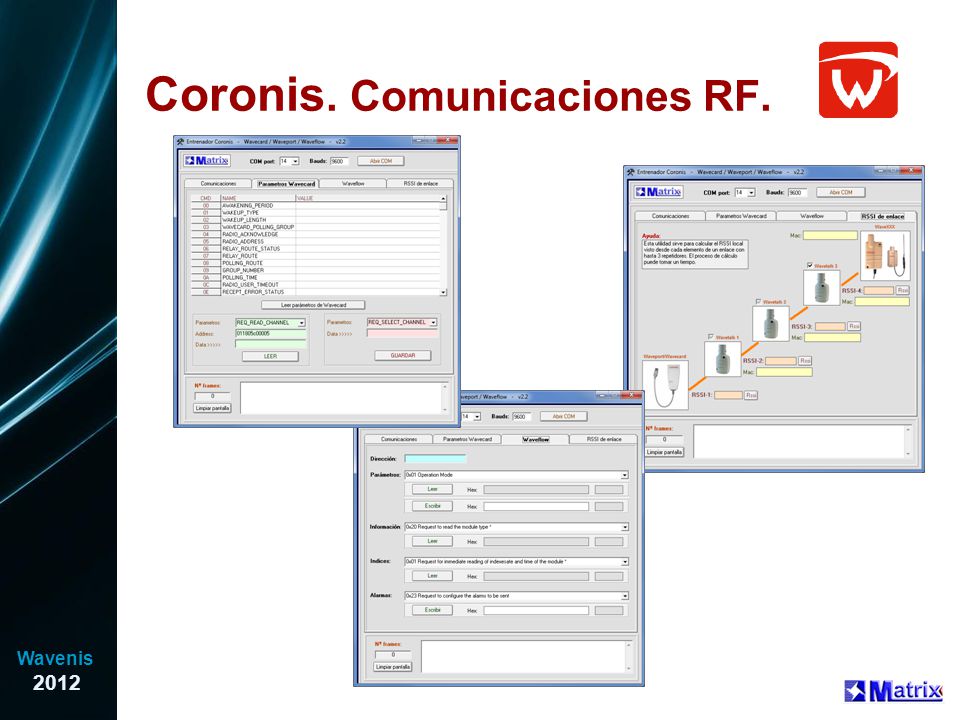

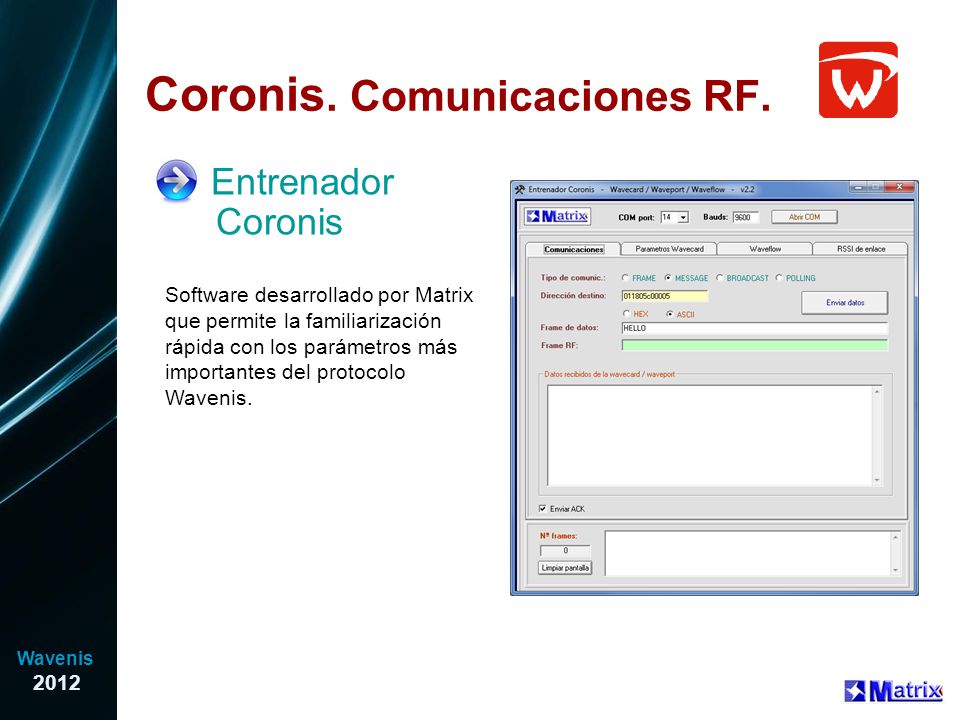

Entrenador Coronis Software desarrollado por Matrix que permite la familiarización rápida con los parámetros más importantes del protocolo Wavenis. Wavenis 2012

28 Coronis. Comunicaciones RF.
Wavenis 2012

29 Coronis. Comunicaciones RF.

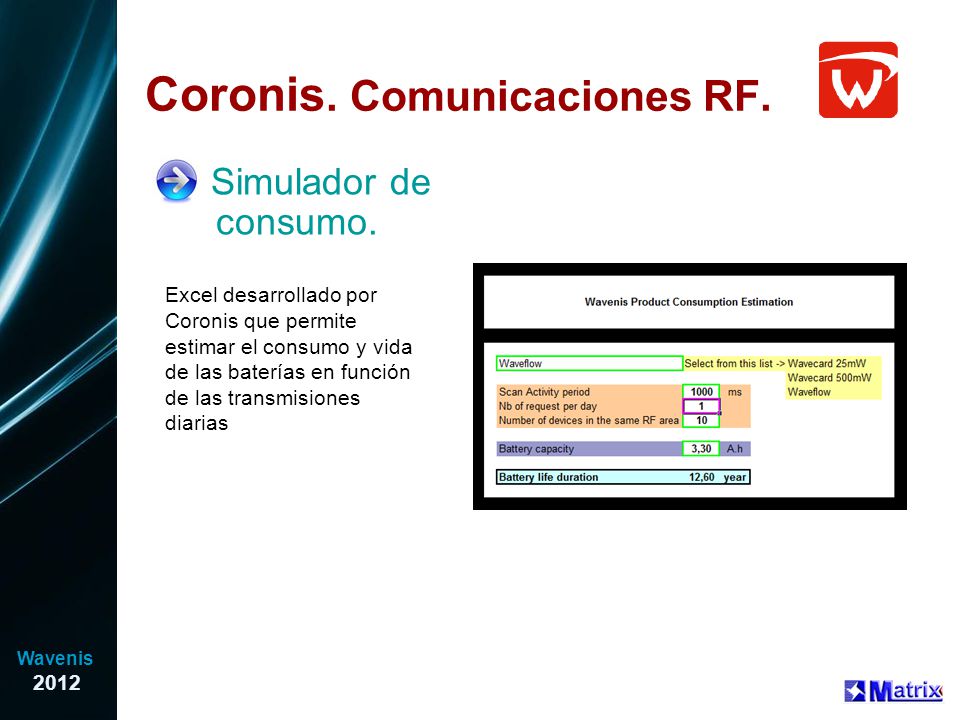

Simulador de consumo. Excel desarrollado por Coronis que permite estimar el consumo y vida de las baterías en función de las transmisiones diarias Wavenis 2012

30 Coronis. Comunicaciones RF.

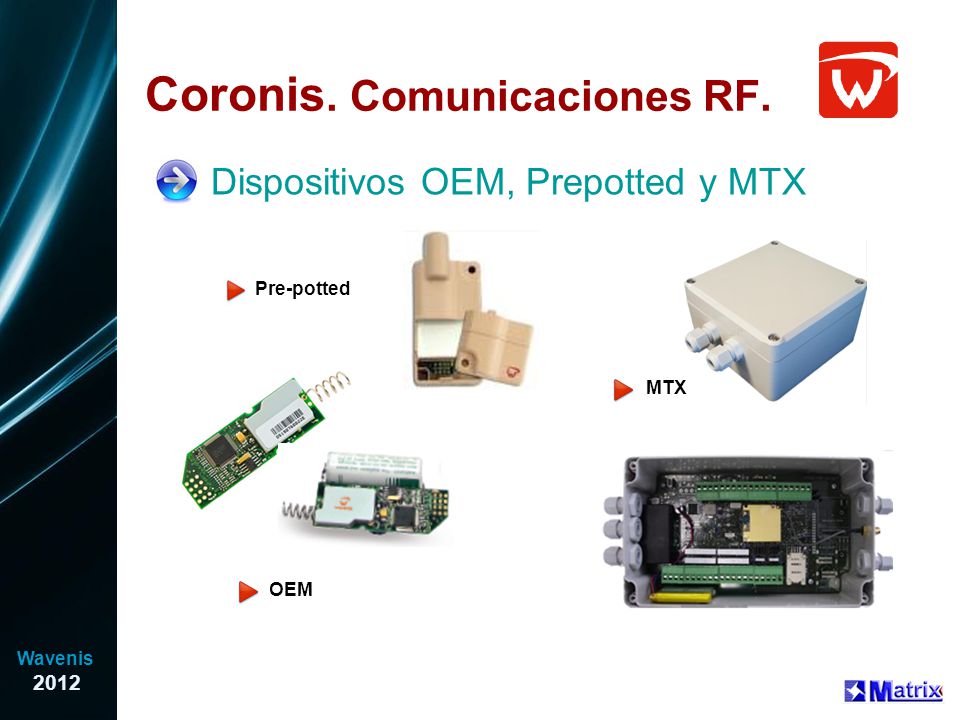

Dispositivos OEM, Prepotted y MTX Pre-potted MTX OEM Wavenis 2012

31 Coronis. Comunicaciones RF.

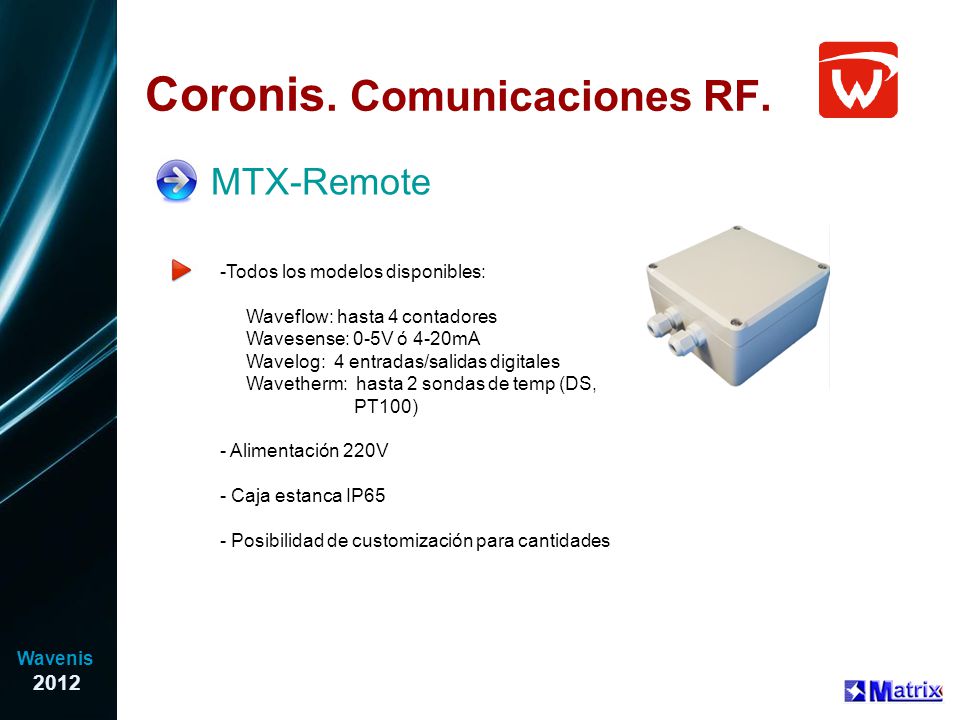

MTX-Remote Todos los modelos disponibles: Waveflow: hasta 4 contadores Wavesense: 0-5V ó 4-20mA Wavelog: 4 entradas/salidas digitales Wavetherm: hasta 2 sondas de temp (DS, PT100) Alimentación 220V Caja estanca IP65 Posibilidad de customización para cantidades Wavenis 2012

32 Coronis. Comunicaciones RF.

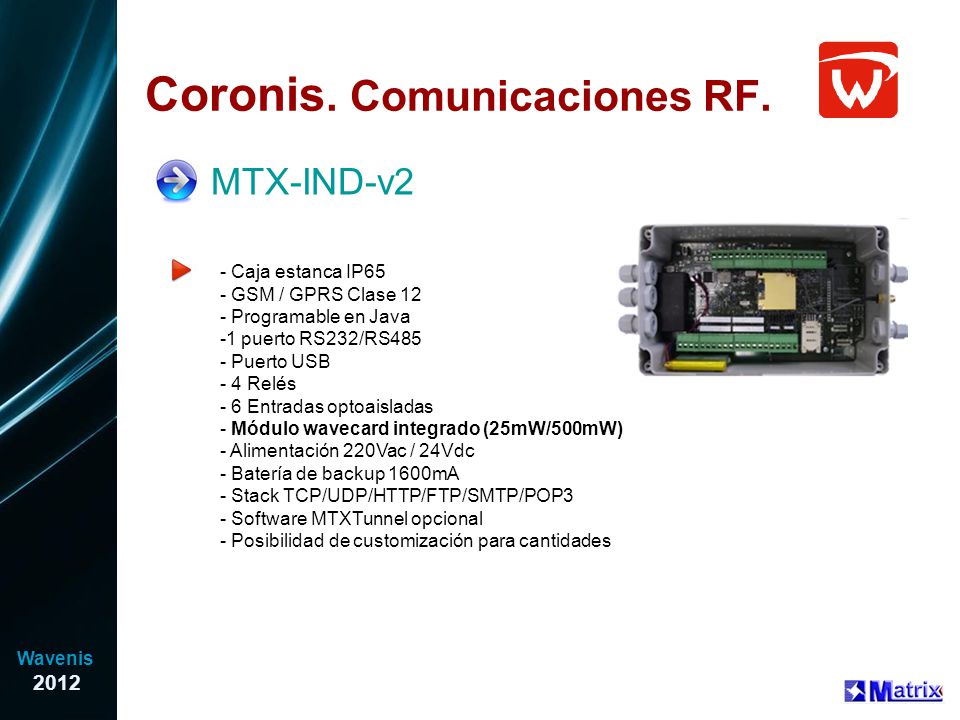

MTX-IND-v2 Caja estanca IP65 GSM / GPRS Clase 12 Programable en Java 1 puerto RS232/RS485 Puerto USB 4 Relés 6 Entradas optoaisladas Módulo wavecard integrado (25mW/500mW) Alimentación 220Vac / 24Vdc Batería de backup 1600mA Stack TCP/UDP/HTTP/FTP/SMTP/POP3 Software MTXTunnel opcional - Posibilidad de customización para cantidades Wavenis 2012
