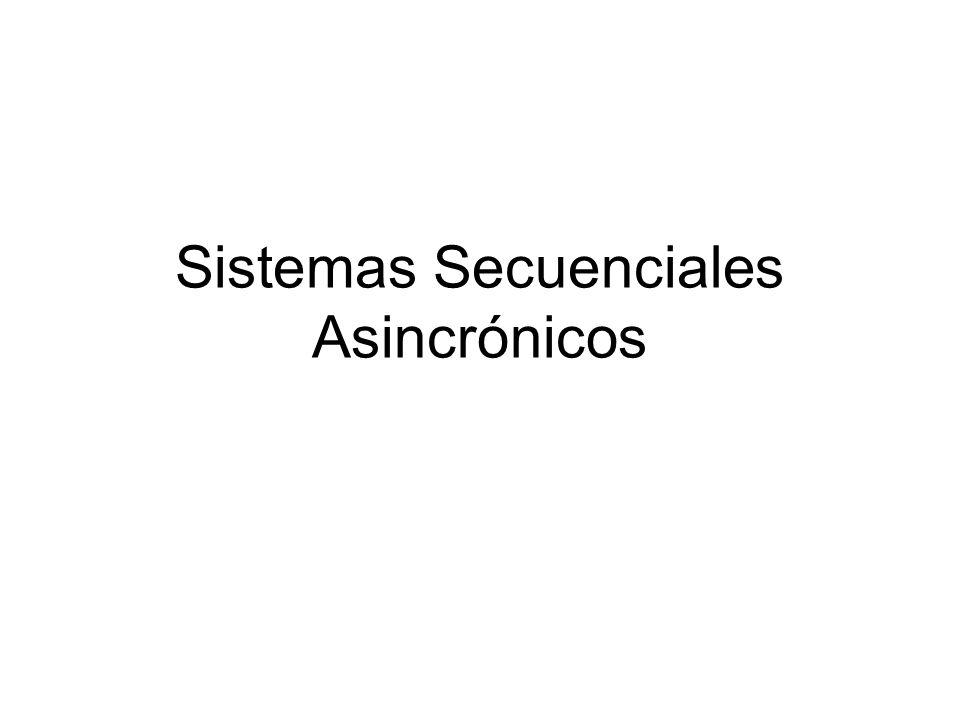

1 Sistemas Secuenciales Asincrónicos

2 Secuenciales Asincrónicos

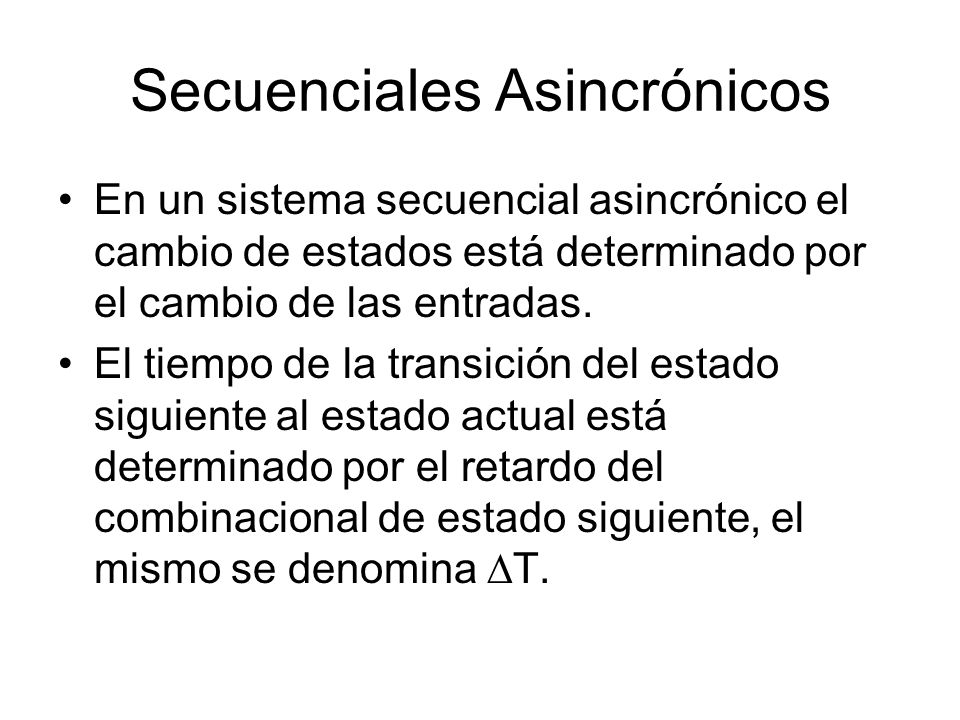

En un sistema secuencial asincrónico el cambio de estados está determinado por el cambio de las entradas. El tiempo de la transición del estado siguiente al estado actual está determinado por el retardo del combinacional de estado siguiente, el mismo se denomina DT.

3 Secuenciales Asincrónicos

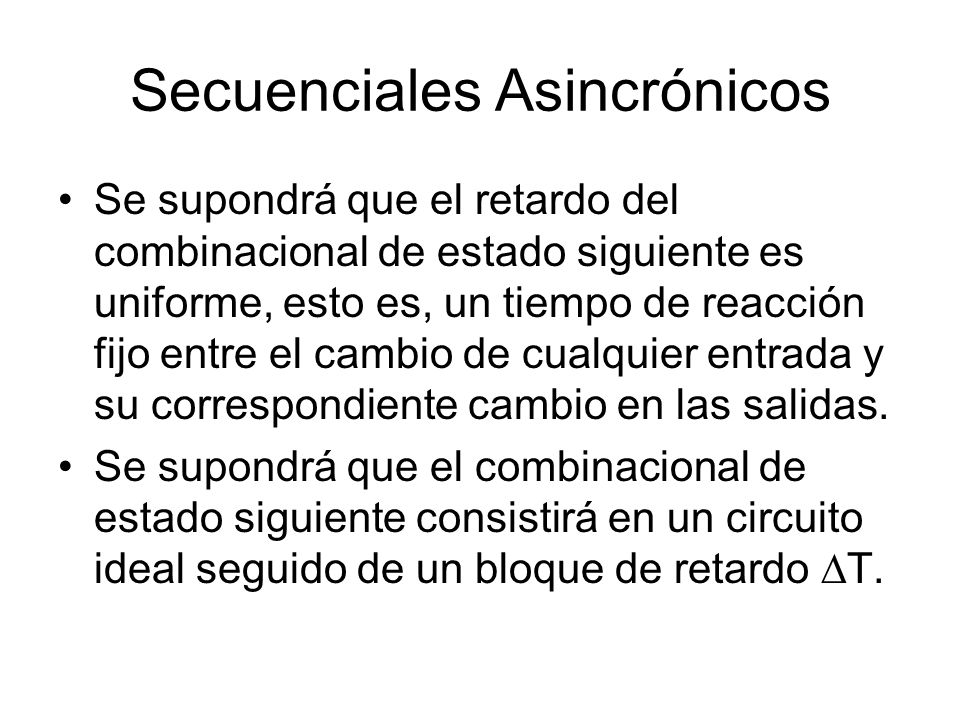

Se supondrá que el retardo del combinacional de estado siguiente es uniforme, esto es, un tiempo de reacción fijo entre el cambio de cualquier entrada y su correspondiente cambio en las salidas. Se supondrá que el combinacional de estado siguiente consistirá en un circuito ideal seguido de un bloque de retardo DT.

4 Sistemas Secuenciales

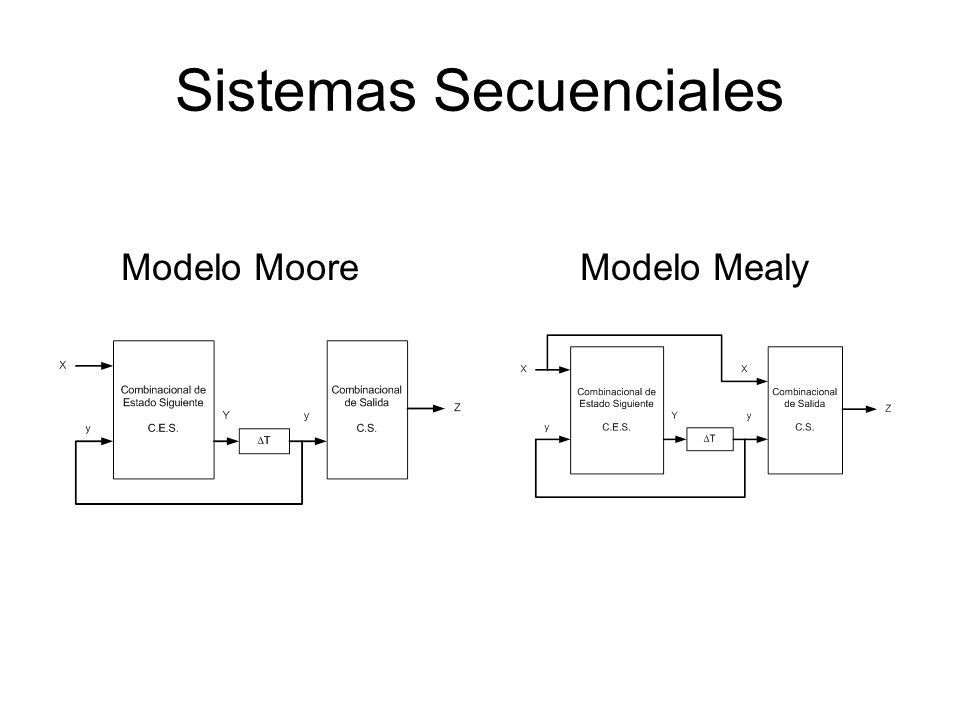

Modelo Moore Modelo Mealy

5 Sistemas Asincrónicos

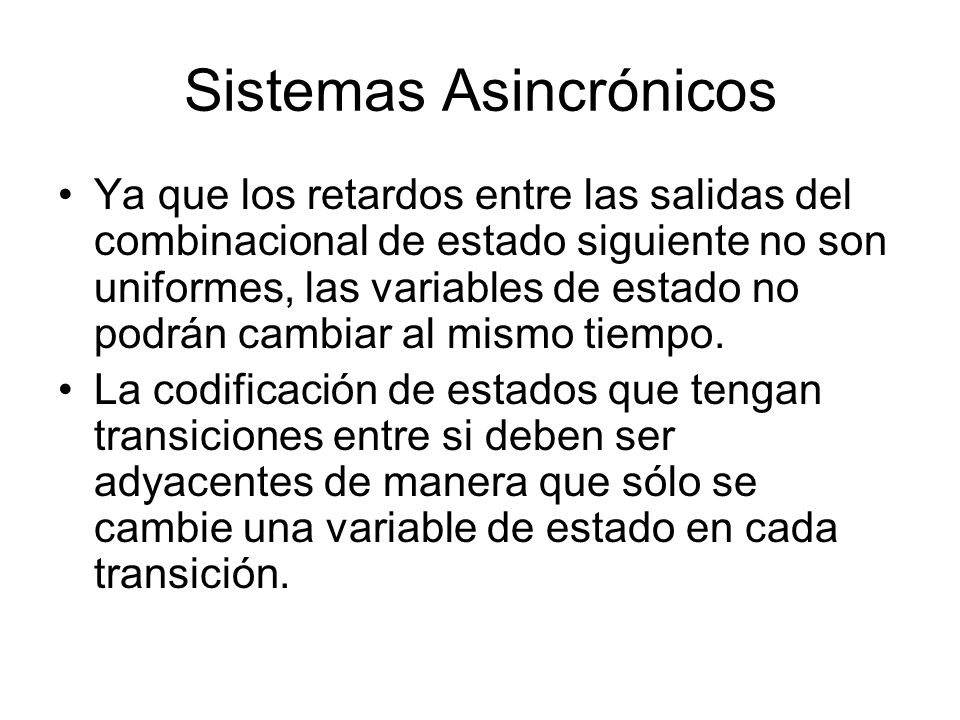

Ya que los retardos entre las salidas del combinacional de estado siguiente no son uniformes, las variables de estado no podrán cambiar al mismo tiempo. La codificación de estados que tengan transiciones entre si deben ser adyacentes de manera que sólo se cambie una variable de estado en cada transición.

6 Sistemas Asincrónicos

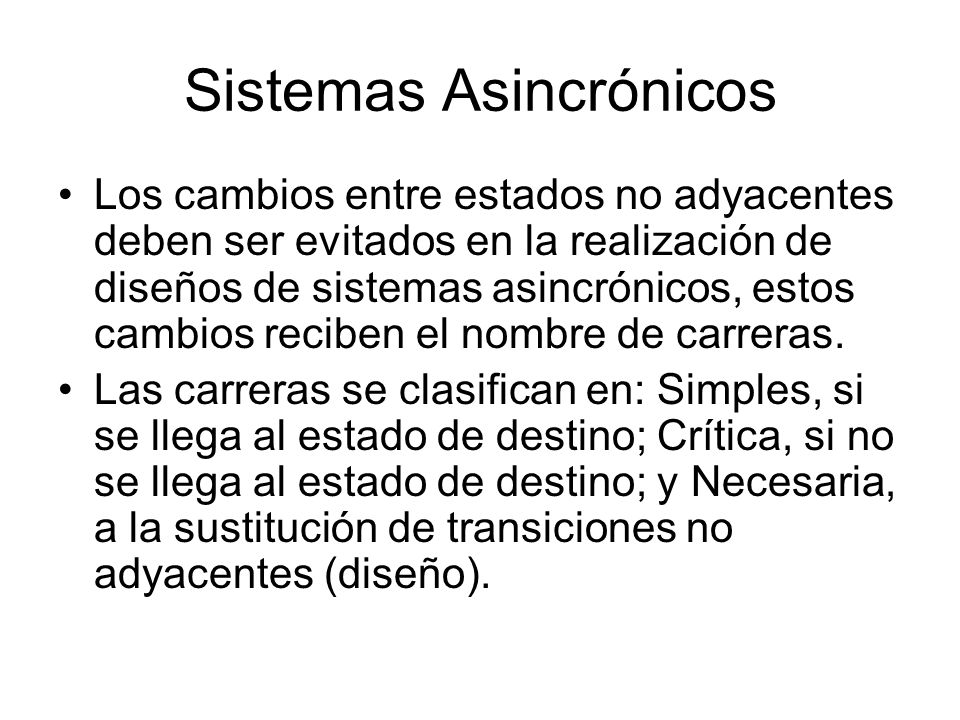

Los cambios entre estados no adyacentes deben ser evitados en la realización de diseños de sistemas asincrónicos, estos cambios reciben el nombre de carreras. Las carreras se clasifican en: Simples, si se llega al estado de destino; Crítica, si no se llega al estado de destino; y Necesaria, a la sustitución de transiciones no adyacentes (diseño).
