1 Torre ATX con cuatro bahías

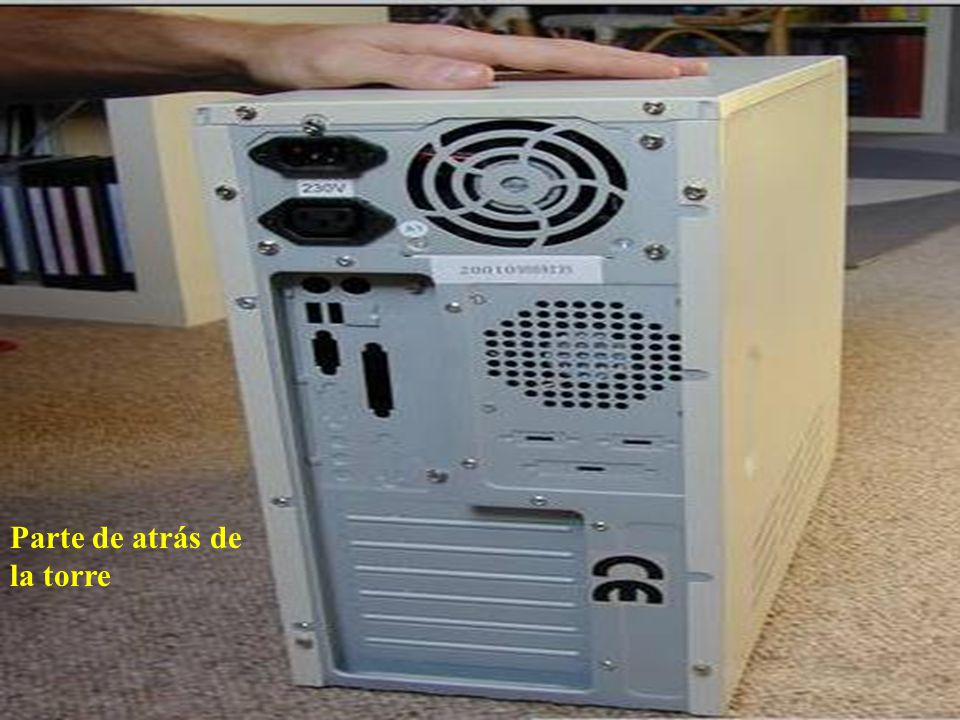

2 Parte de atrás de la torre

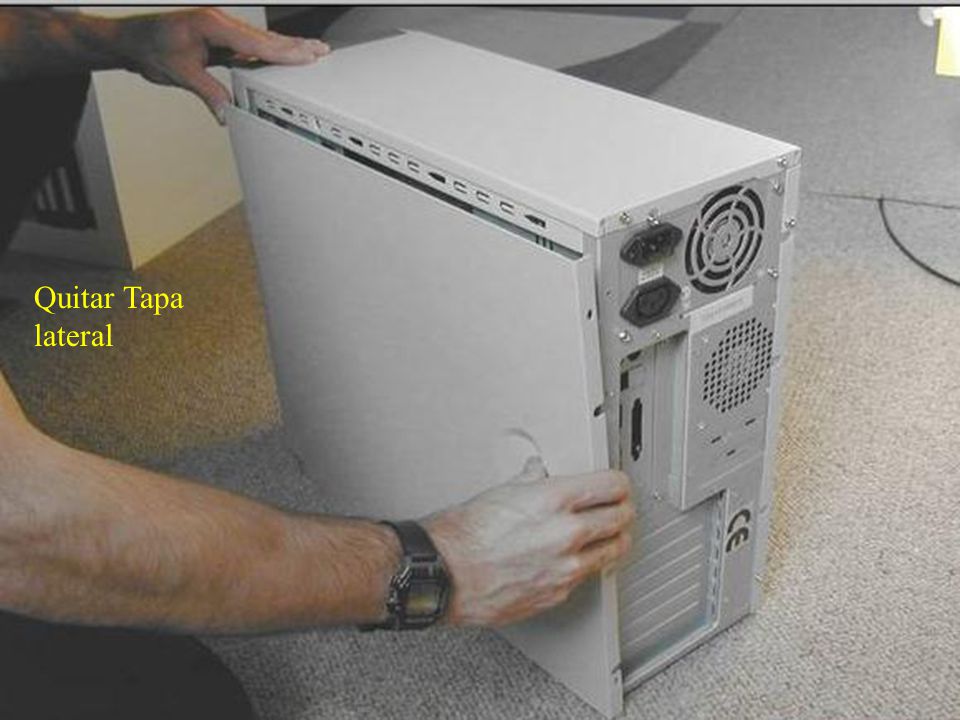

3 Quitar Tapa lateral

4 Quitar tapa lateral

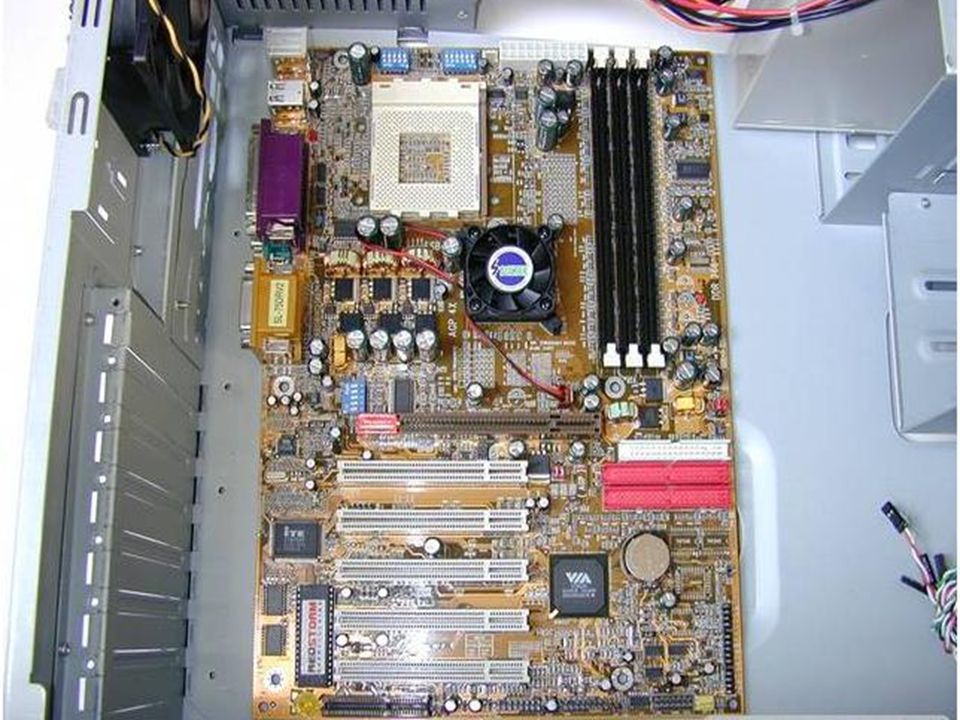

5 Interior de la torre

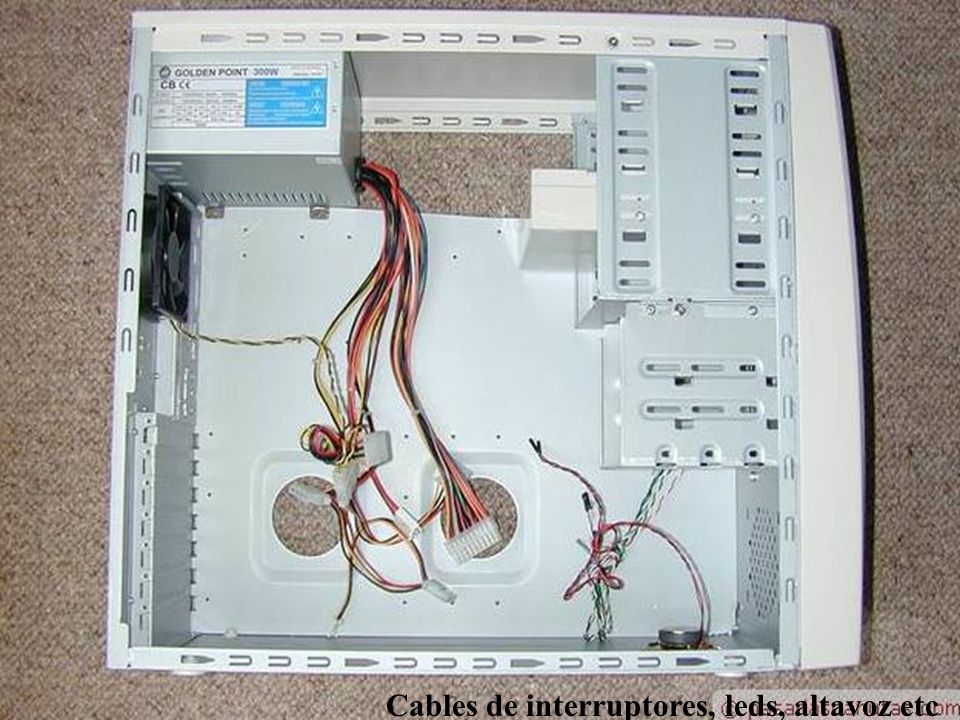

6 Cables de interruptores, leds, altavoz etc

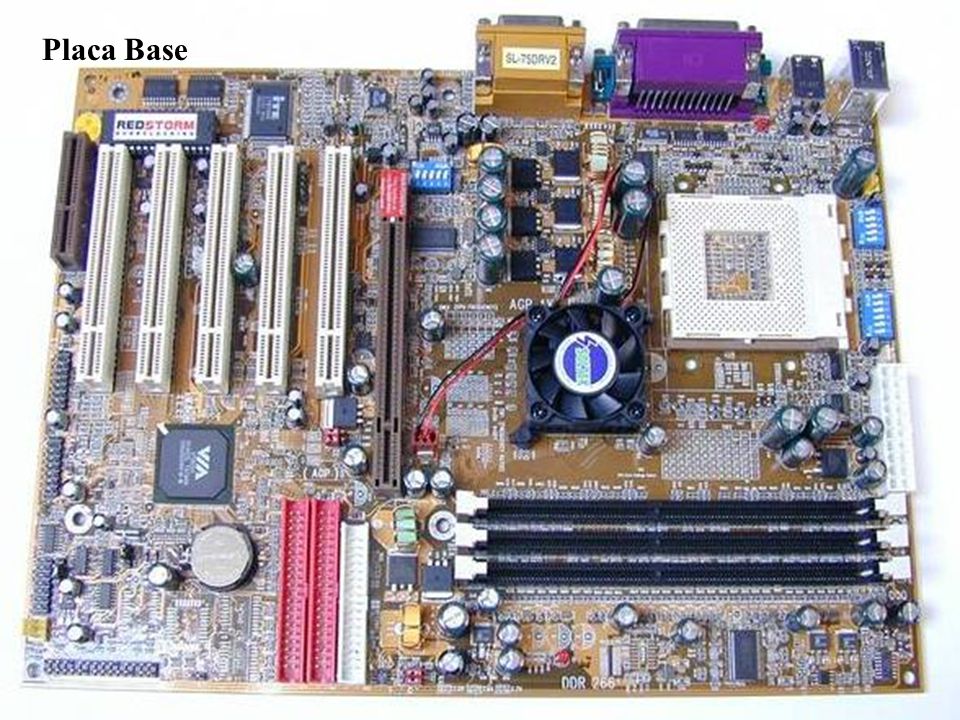

7 Placa Base

8

9 El Chasis

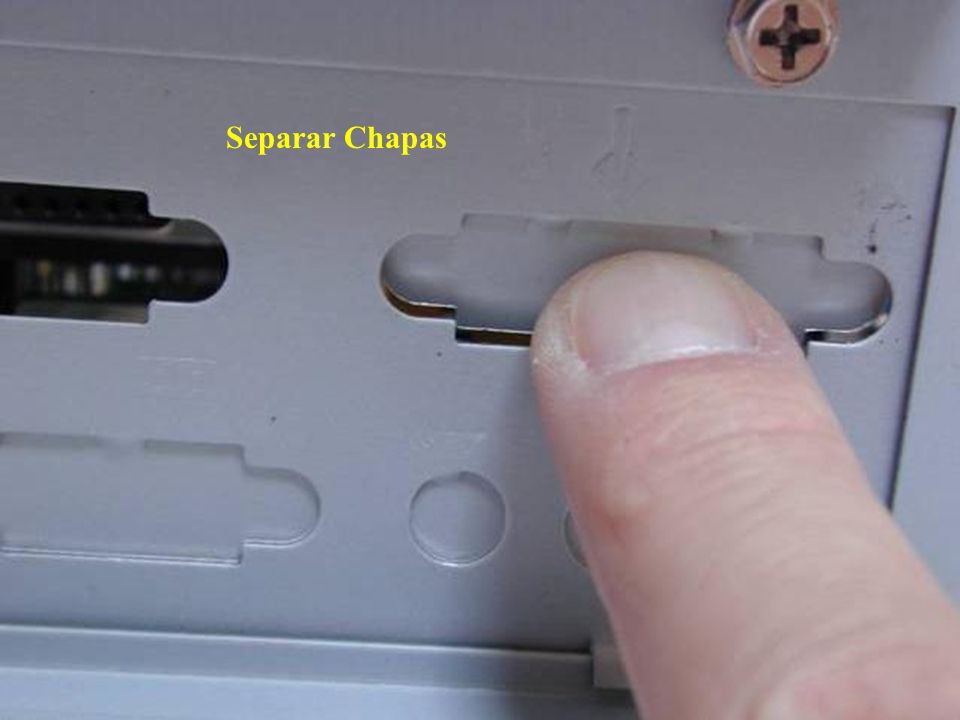

10 Separar Chapas

11 Quitar Chapas con un destornillador

12 Quitar las laticas

13 Quitar Tapas Circulares

14 Quitar Tapas-placas

15 Se han quitado todas las laticas

16 Caja preparada para colocar la placa base

17 6 puntos de sujeción de la placa base

18

19 Puntos de marcado

20

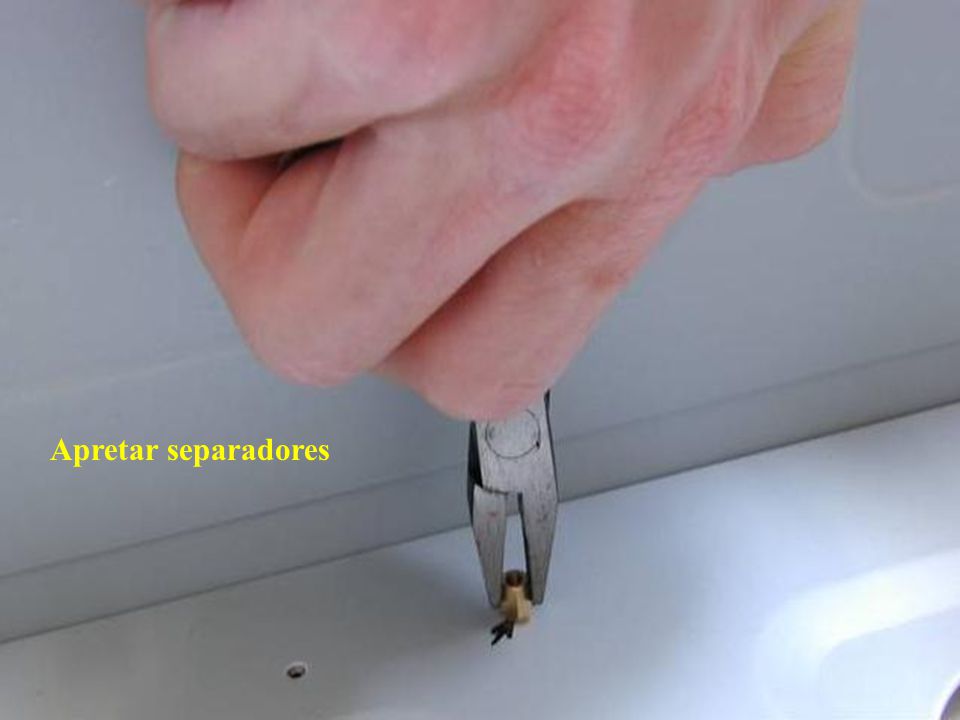

21 Separadores

22

23 Apretar separadores

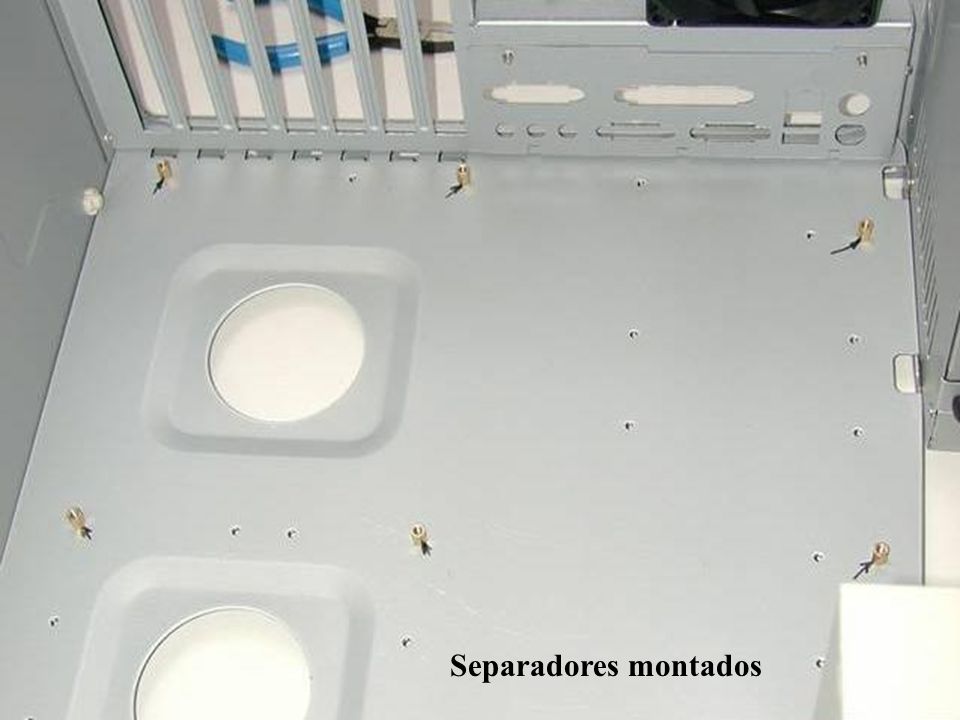

24 Separadores montados

25 Pulsera antiestática

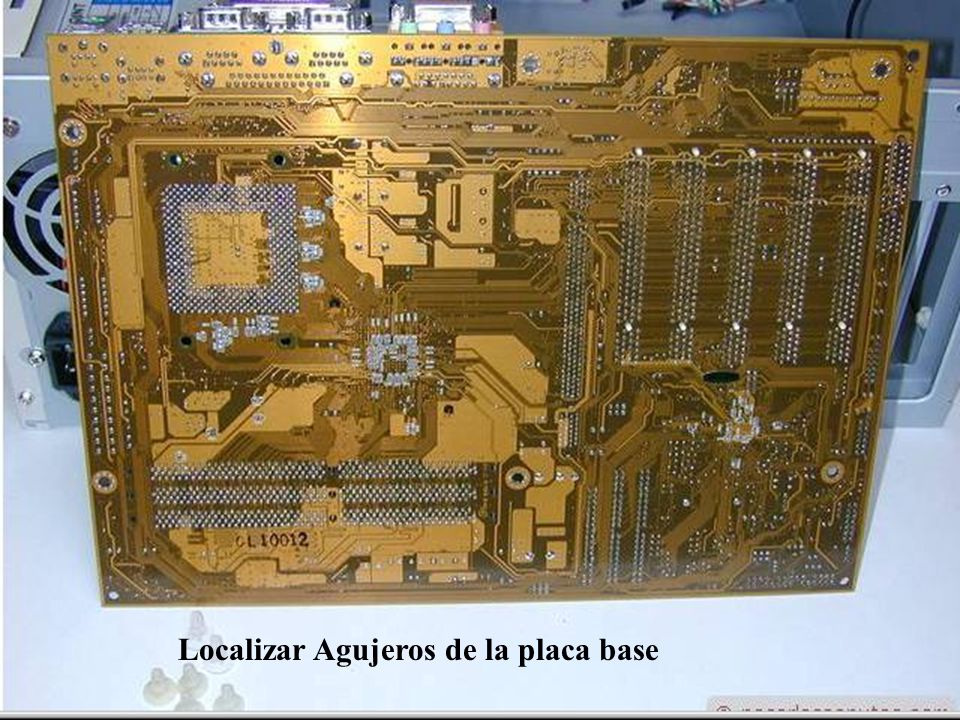

26 Localizar Agujeros de la placa base

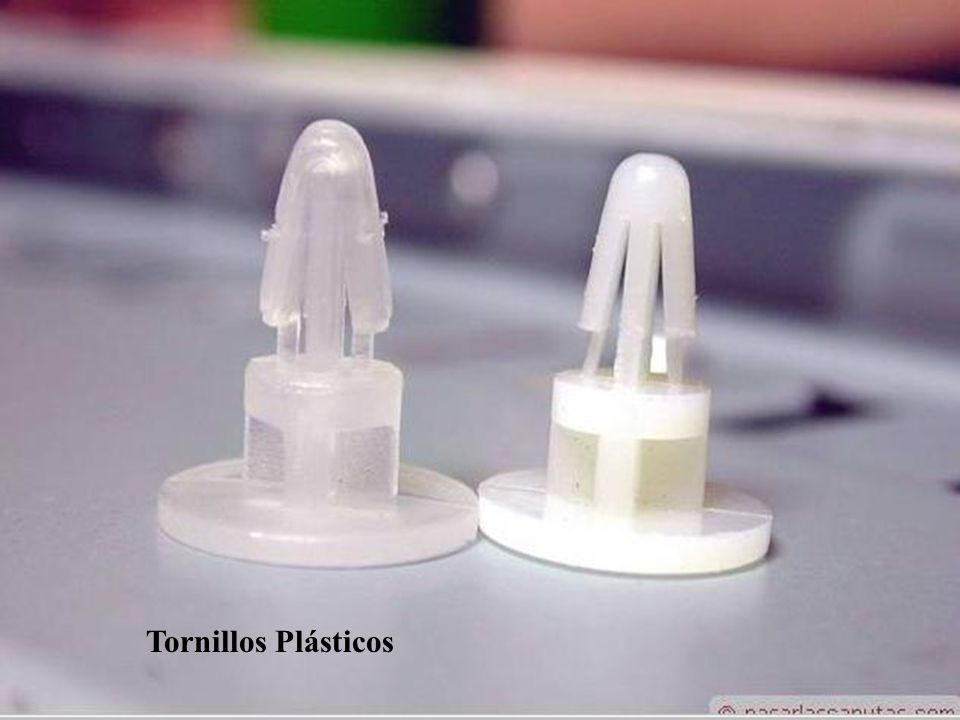

27 Tornillos Plásticos

28

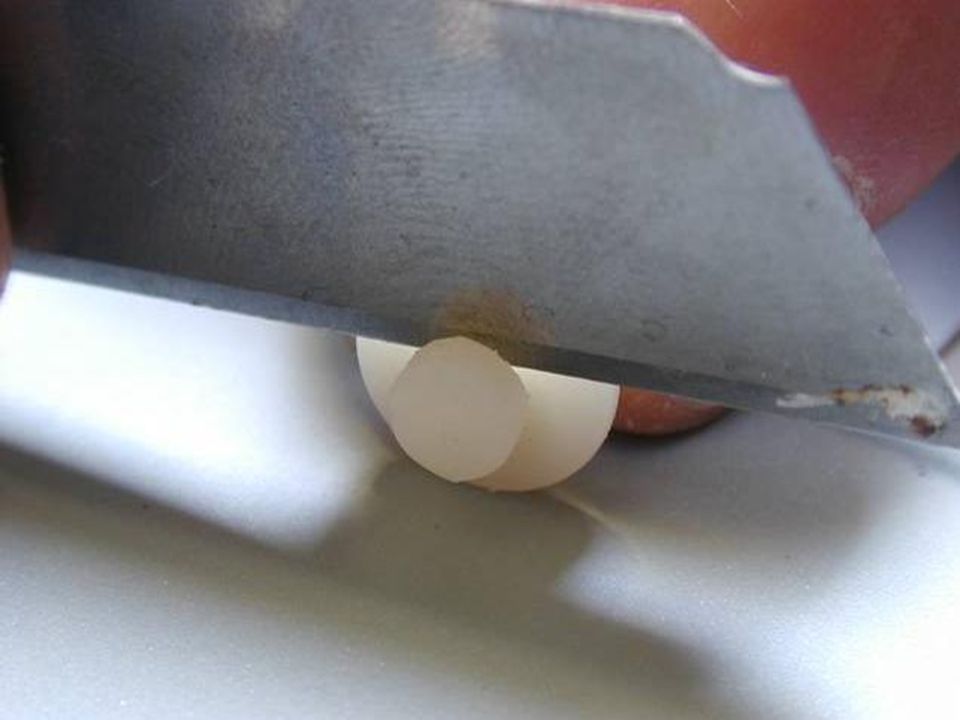

29

30 Instalar Tornillos Plásticos

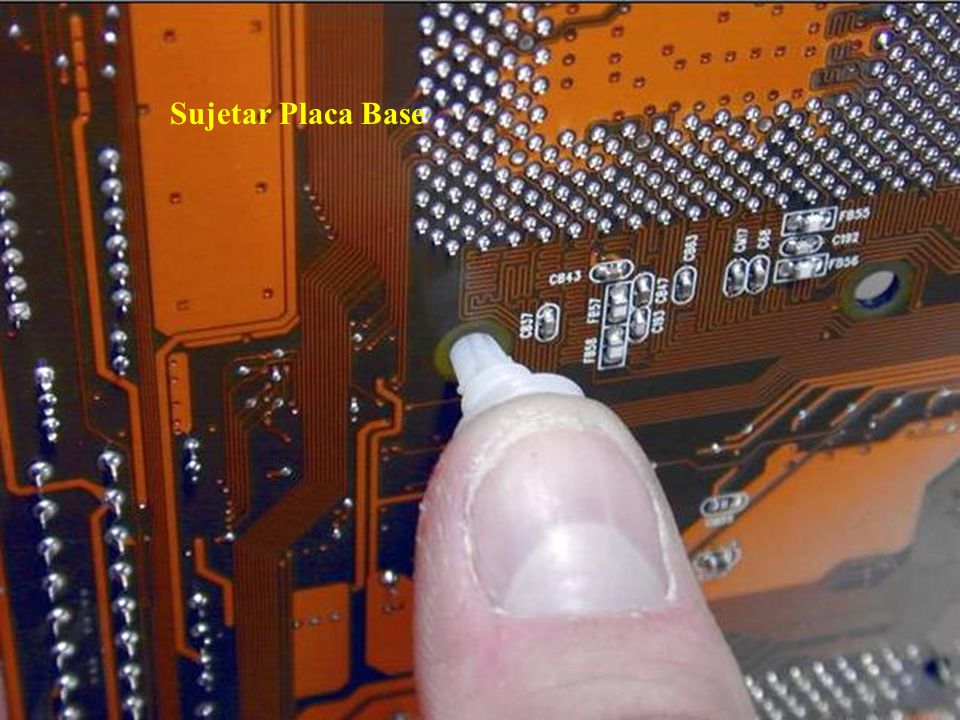

31 Sujetar Placa Base

32

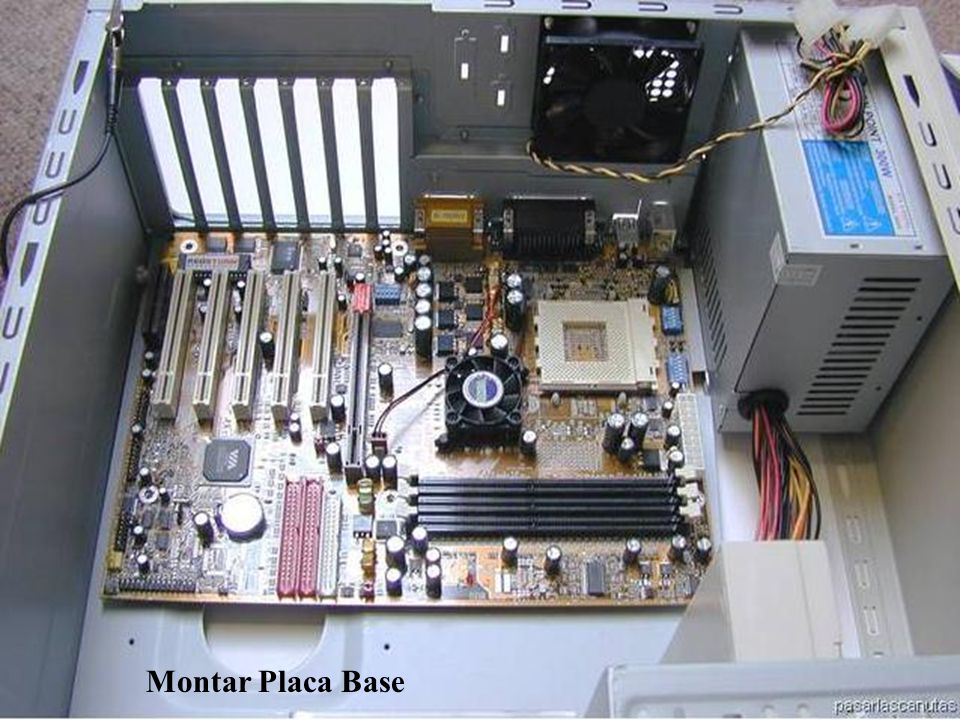

33 Montar Placa Base

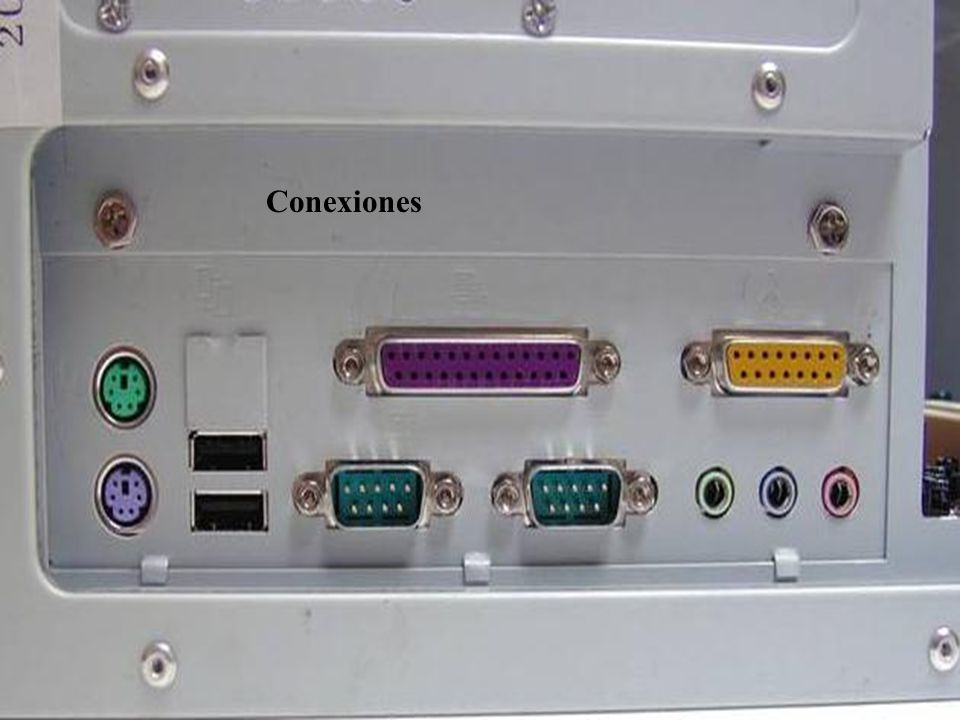

34 Conexiones

35 Arandelas

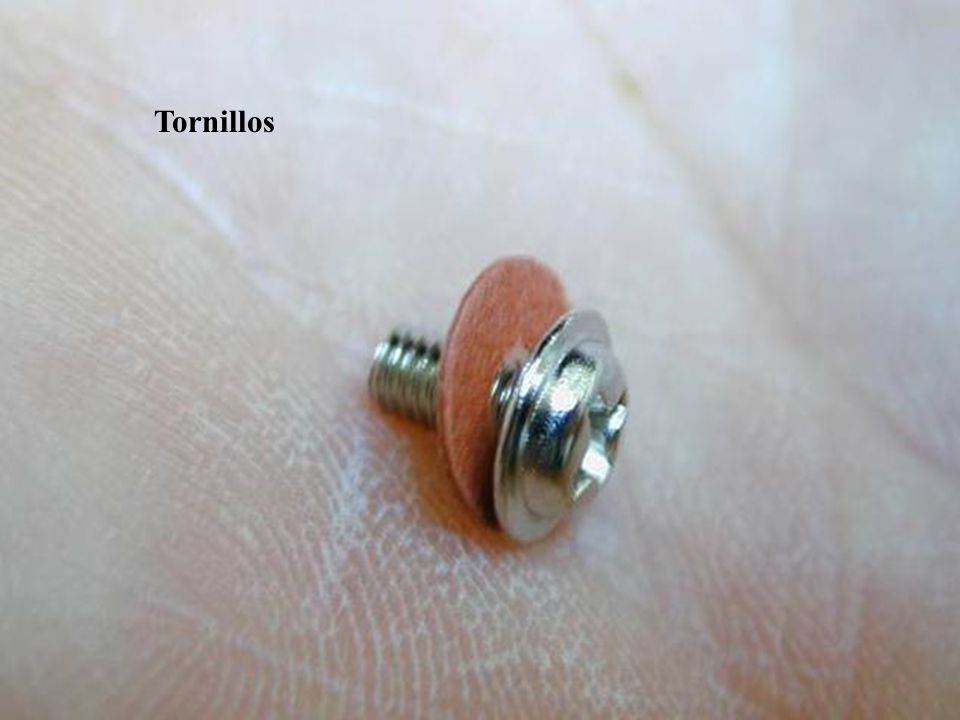

36 Tornillos

37 Atornillar placa Base

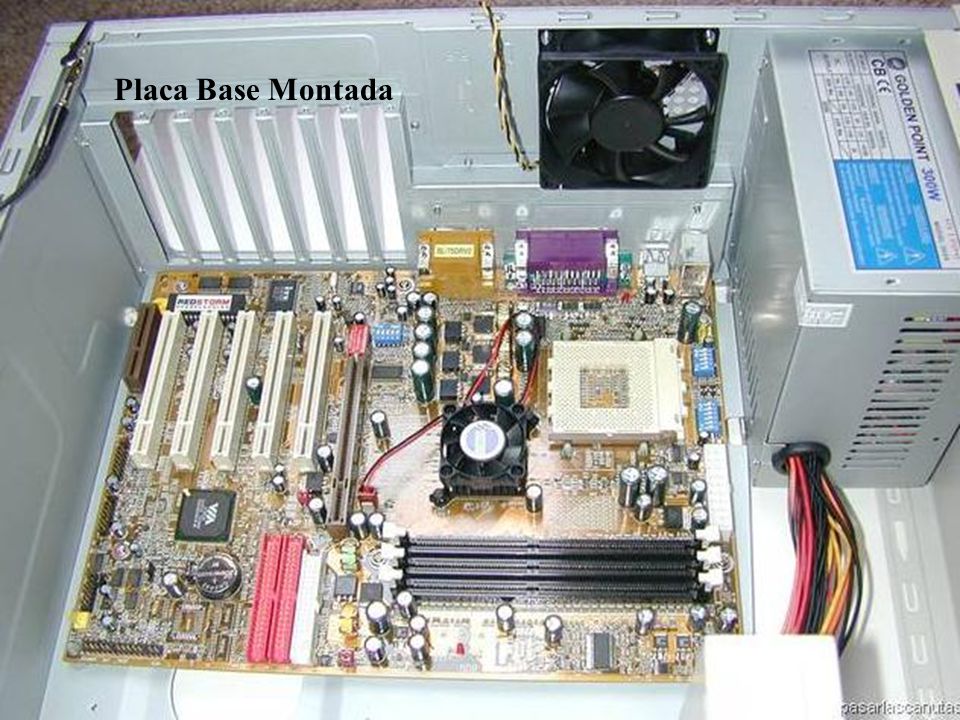

38 Placa Base Montada

39 Modem

40 Enchufar Moden

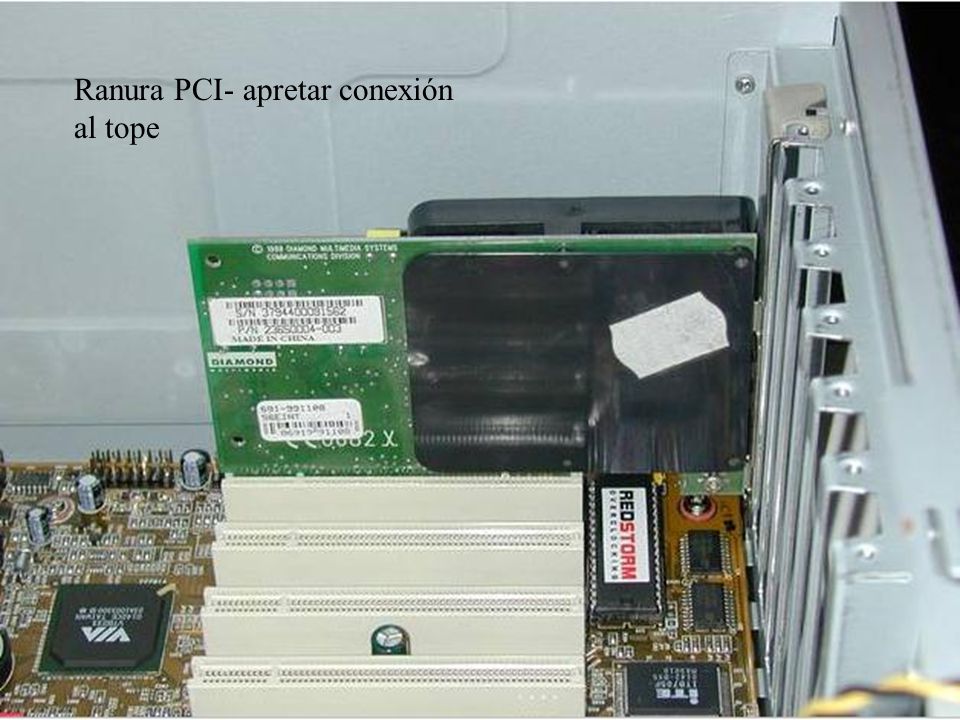

41 Ranura PCI- apretar conexión al tope

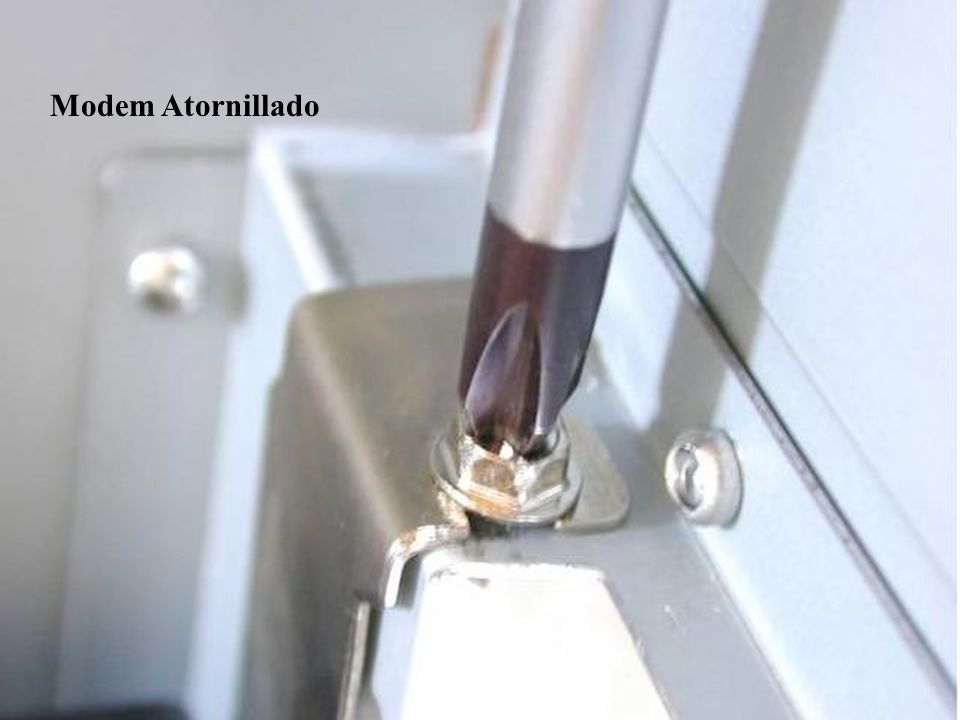

42 Atornillar el Modem

43 Modem Atornillado

44 Disipador y Ventilador

45 Ventilador

46

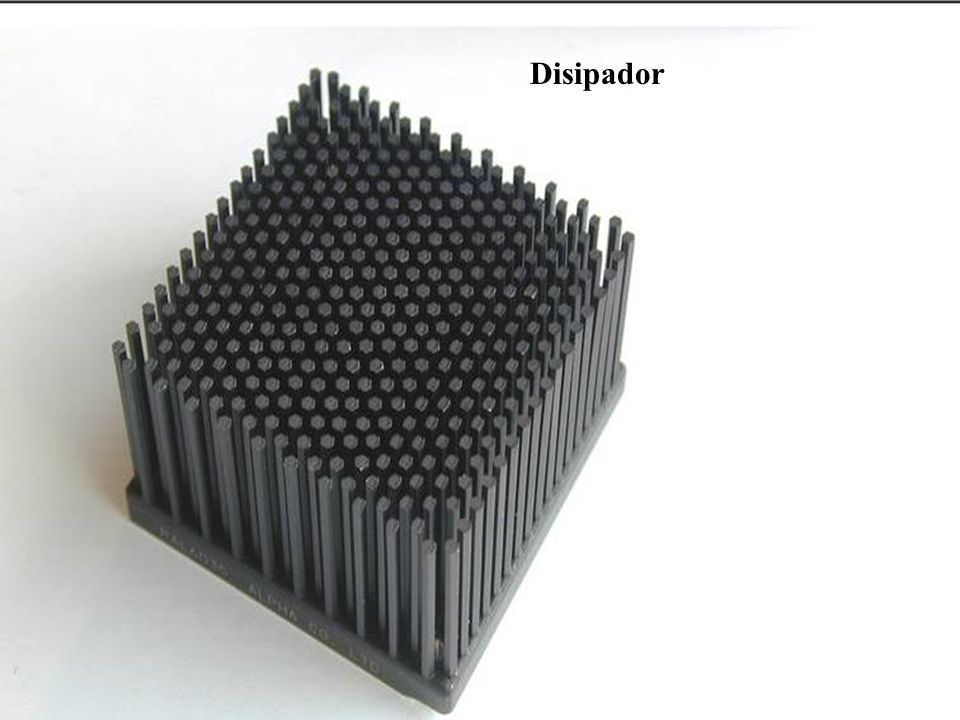

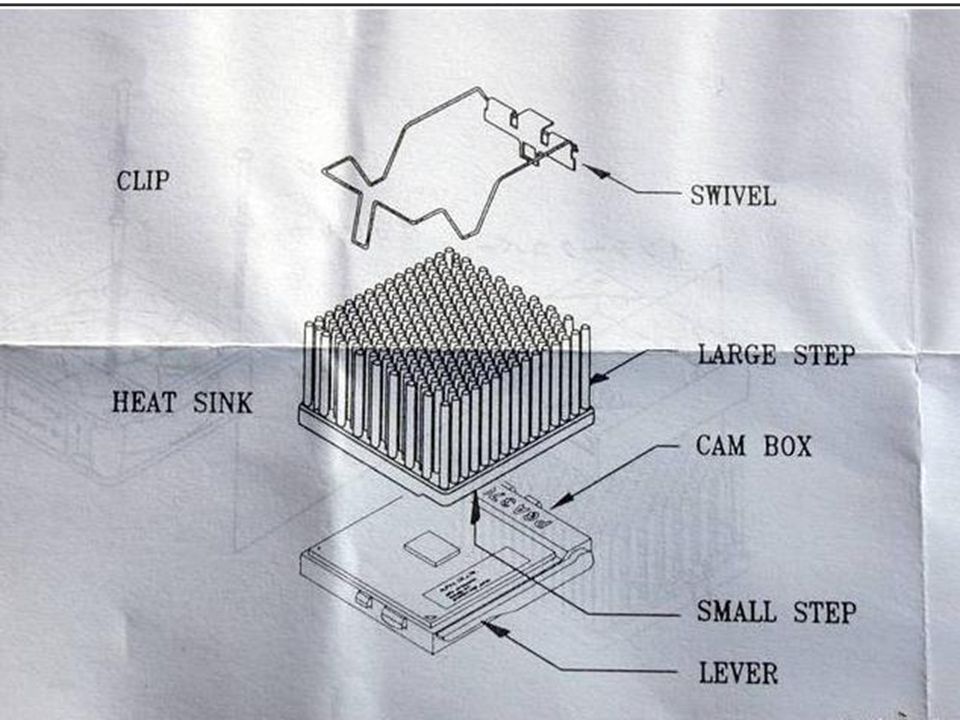

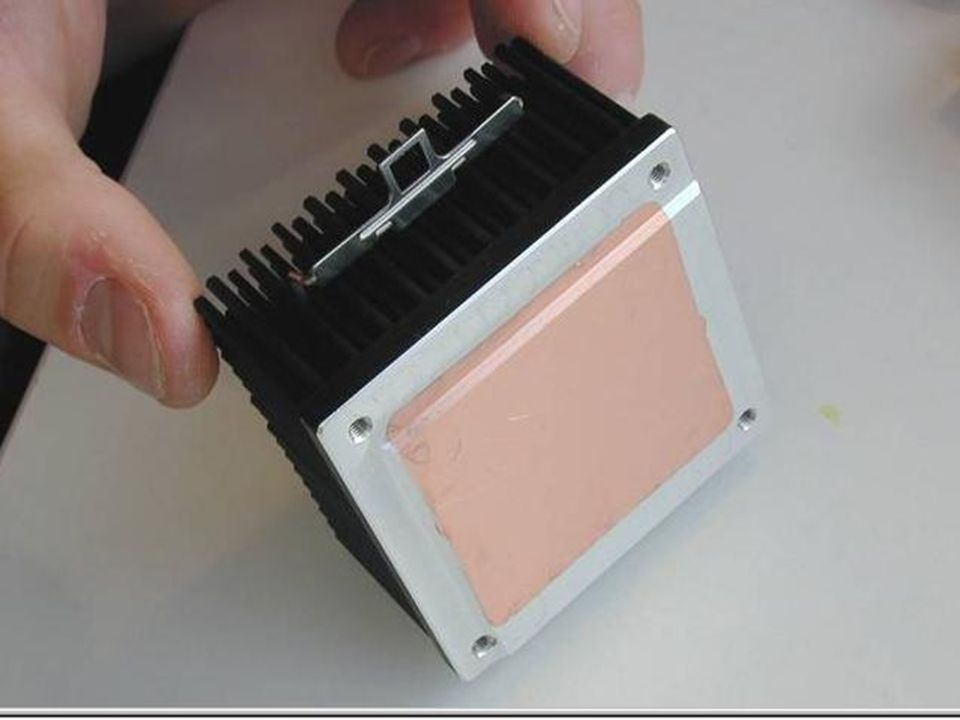

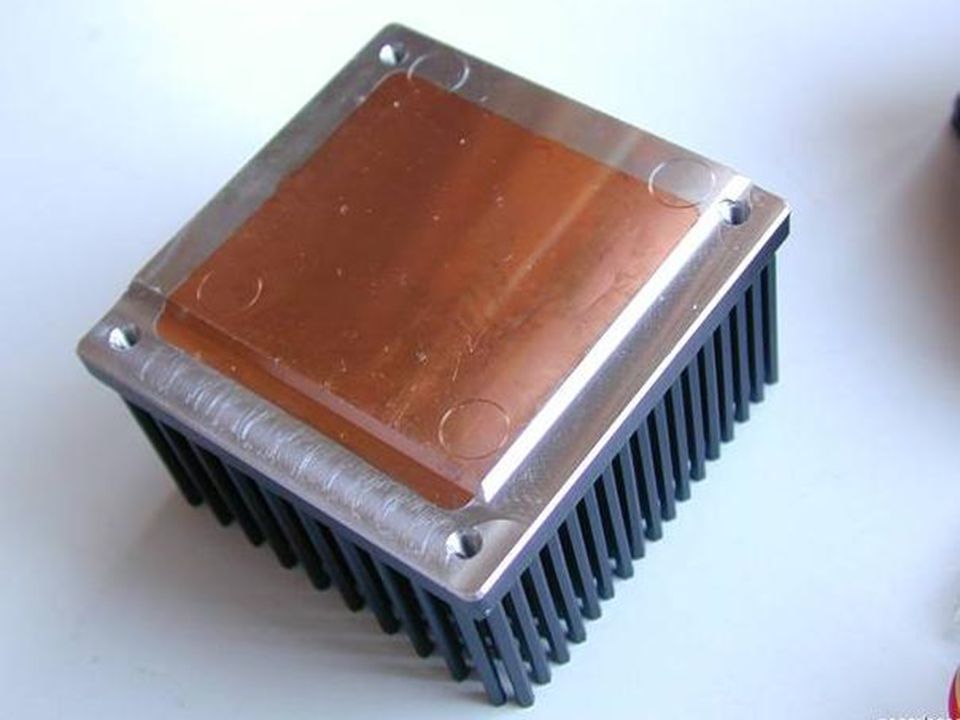

47 Disipador

48

49 Clip montado en el radiador

50

51

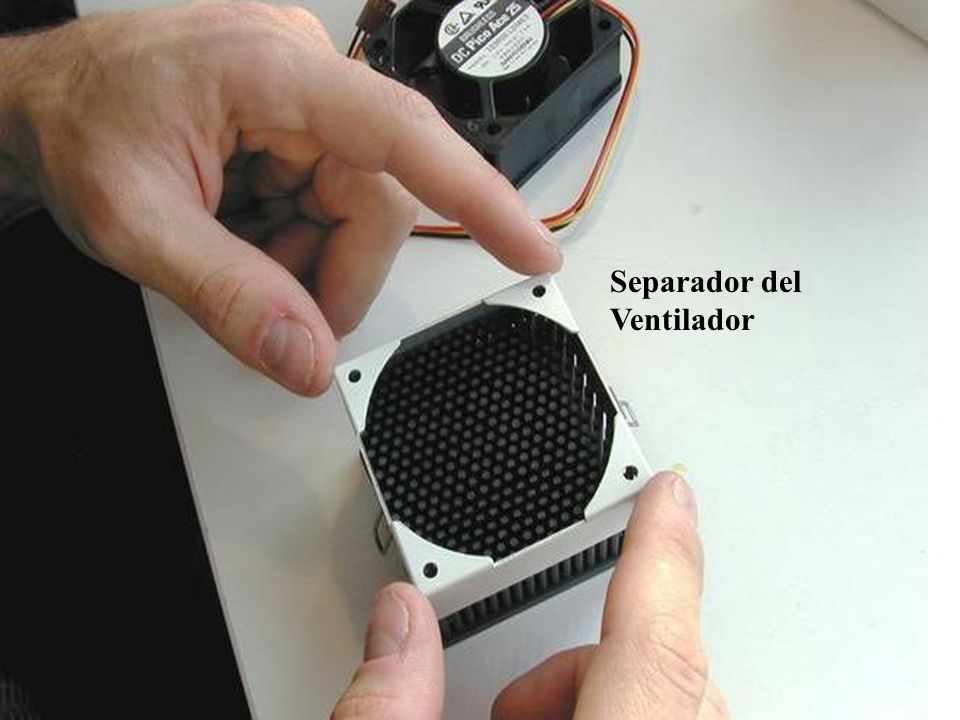

52 Separador del Ventilador

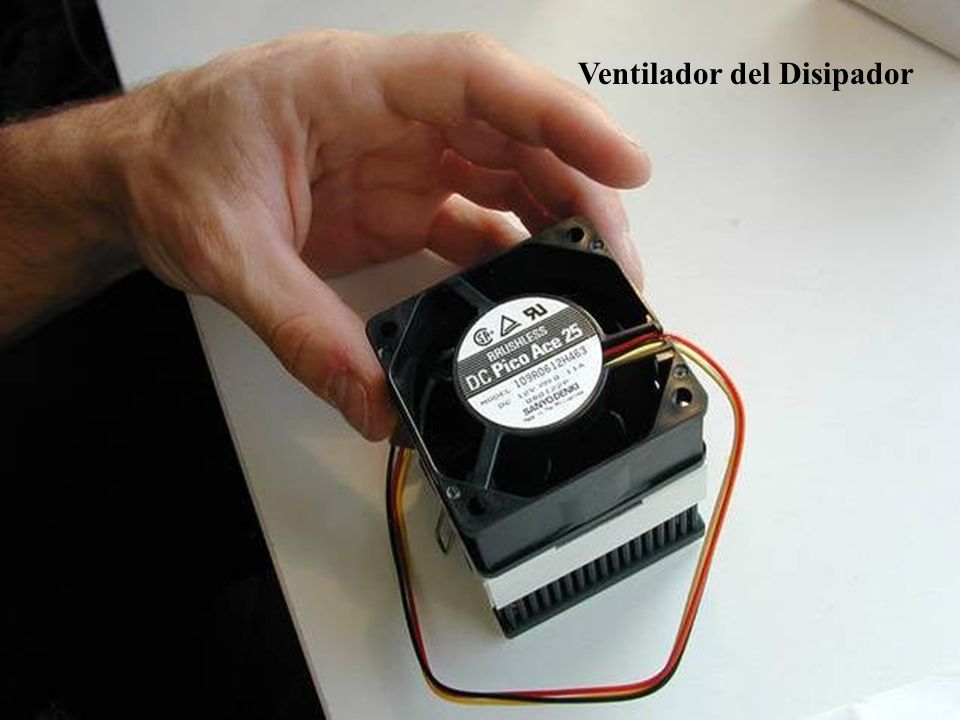

53 Ventilador del Disipador

54

55 Tornillos del Disipador

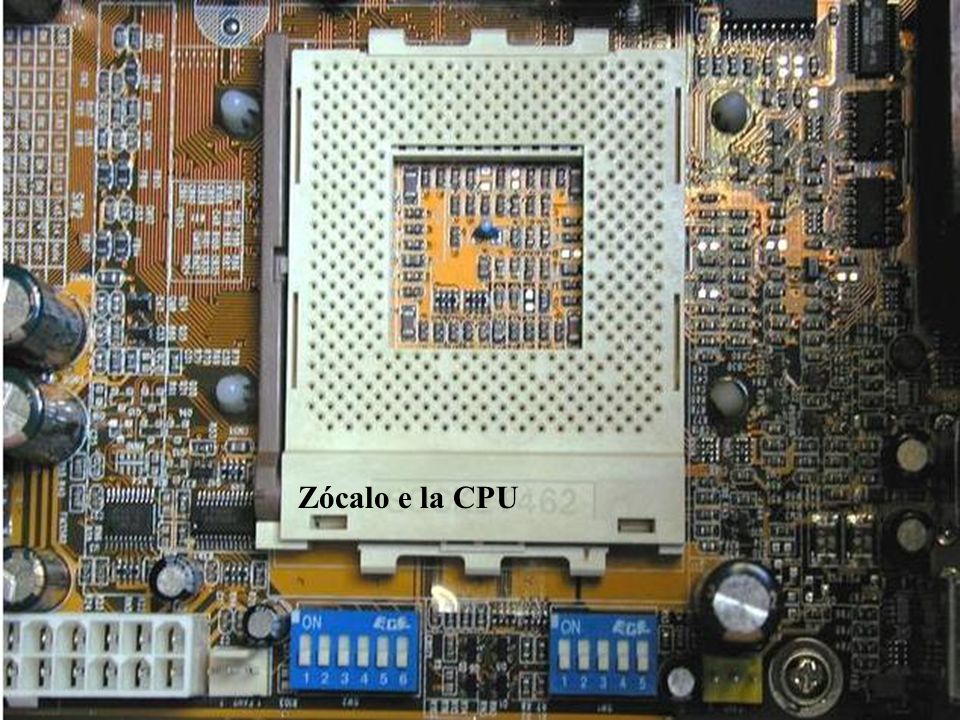

56 Zócalo e la CPU

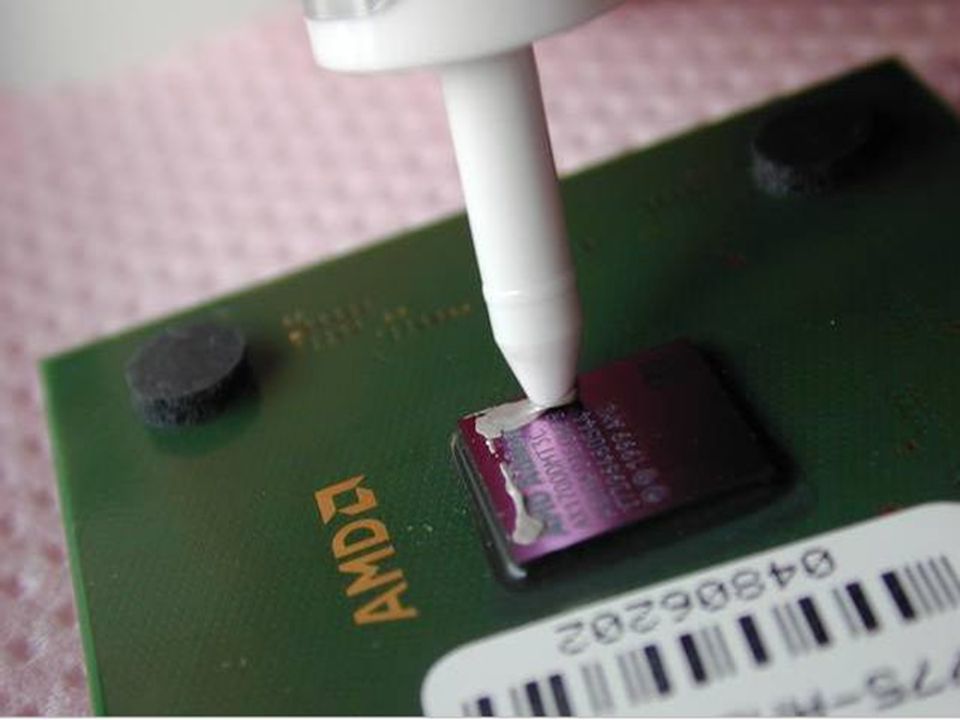

57 Procesador

58

59

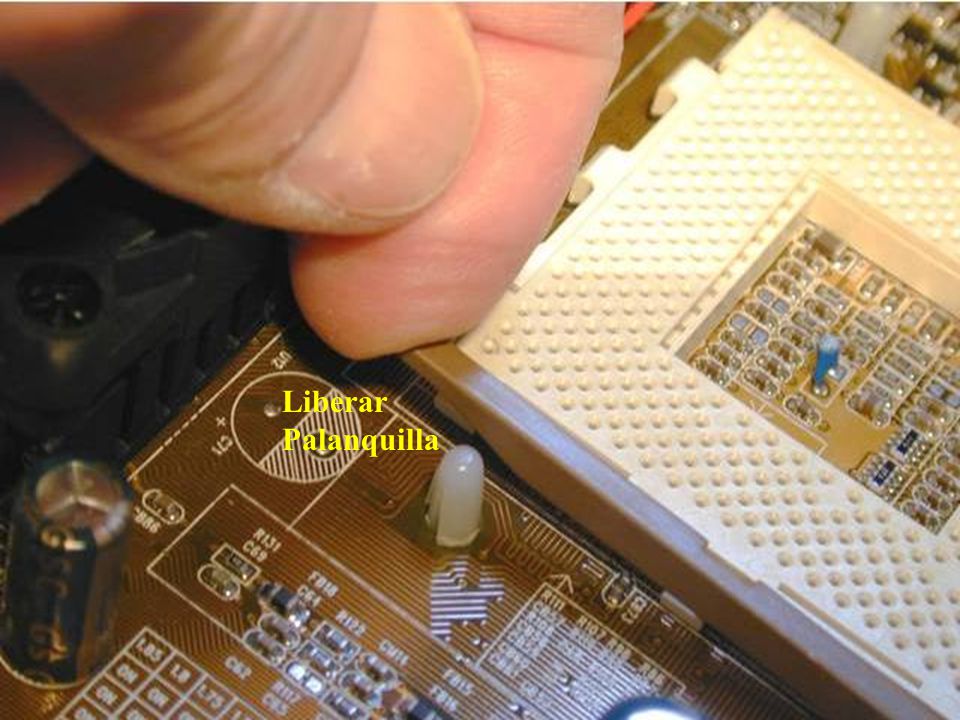

60 Liberar Palanquilla

61 Levantar palanca

62 Aquí se inserta la CPU

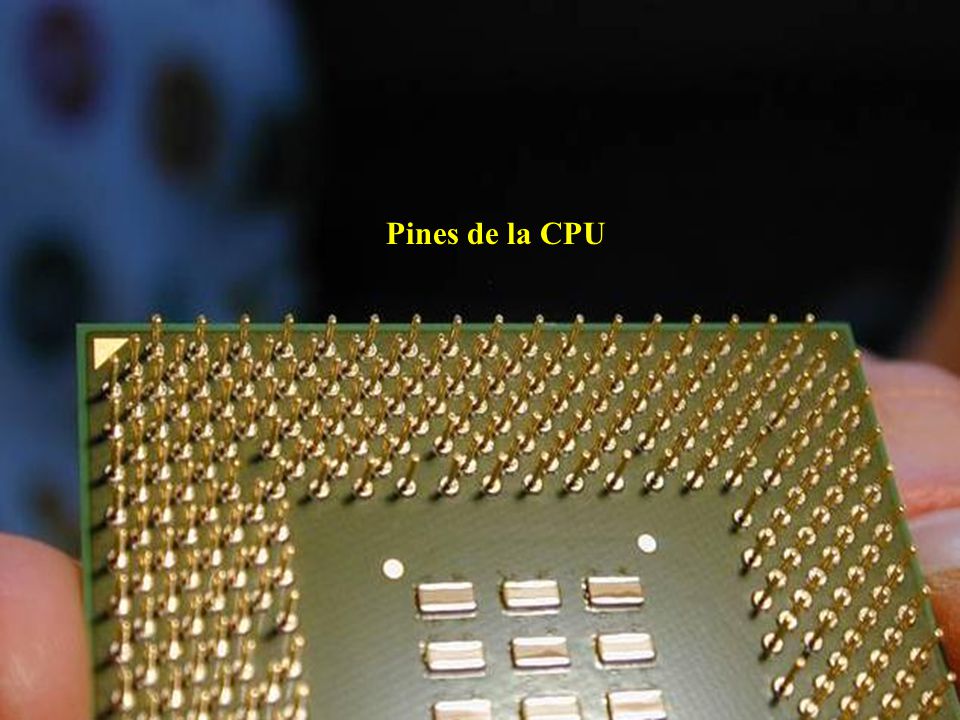

63 Pines de la CPU

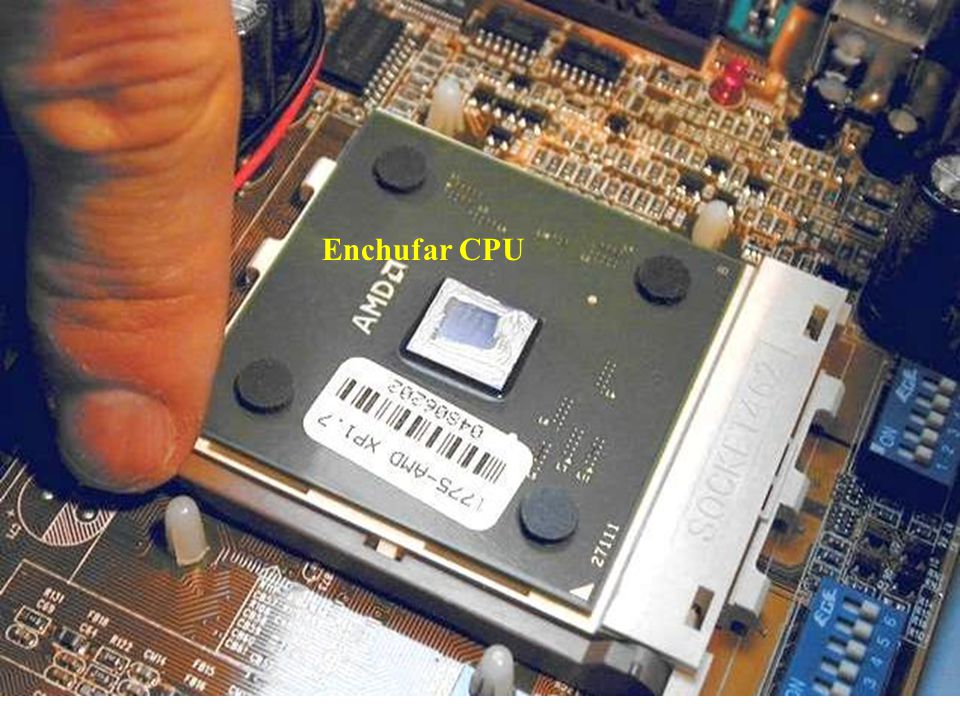

64 Enchufar CPU

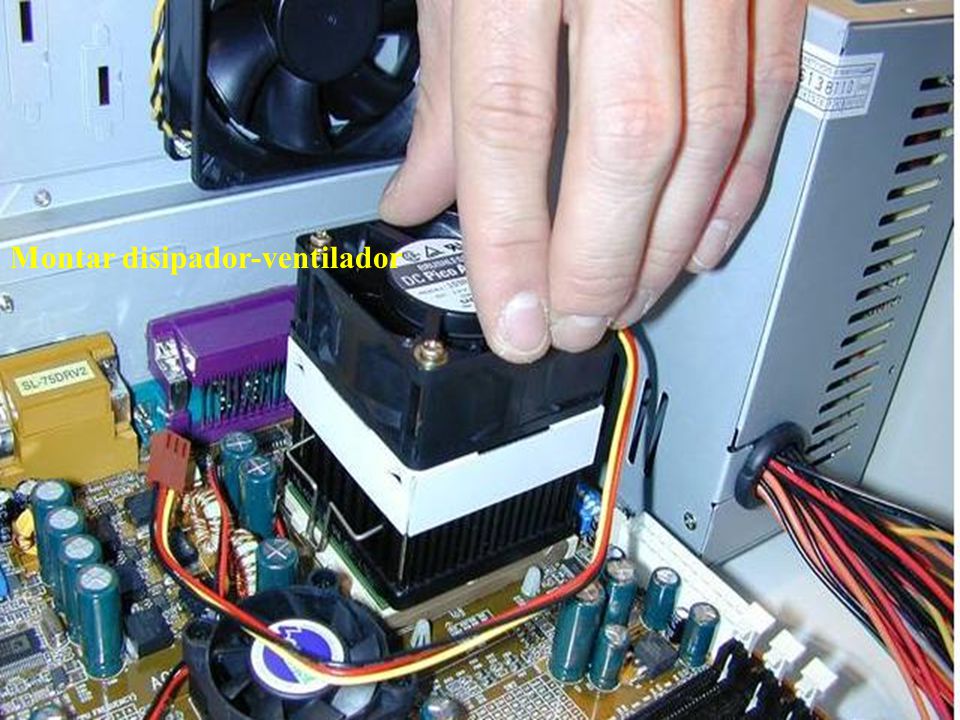

65 Montar disipador-ventilador

66 Enchufar Ventilador

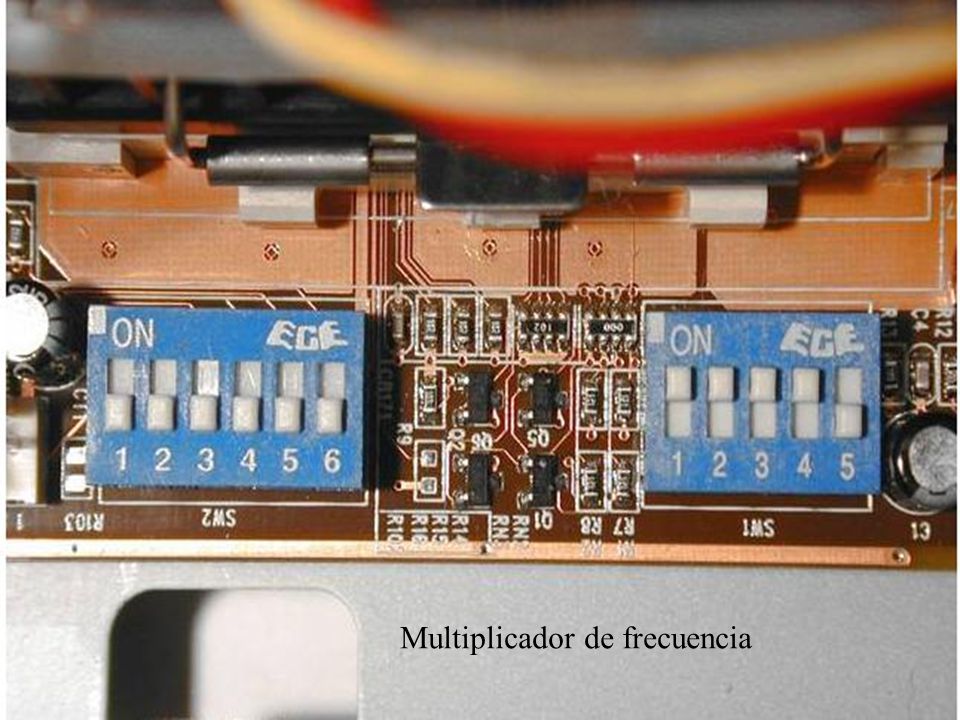

67 Multiplicador de frecuencia

68 Fuente Alimentación

69

70

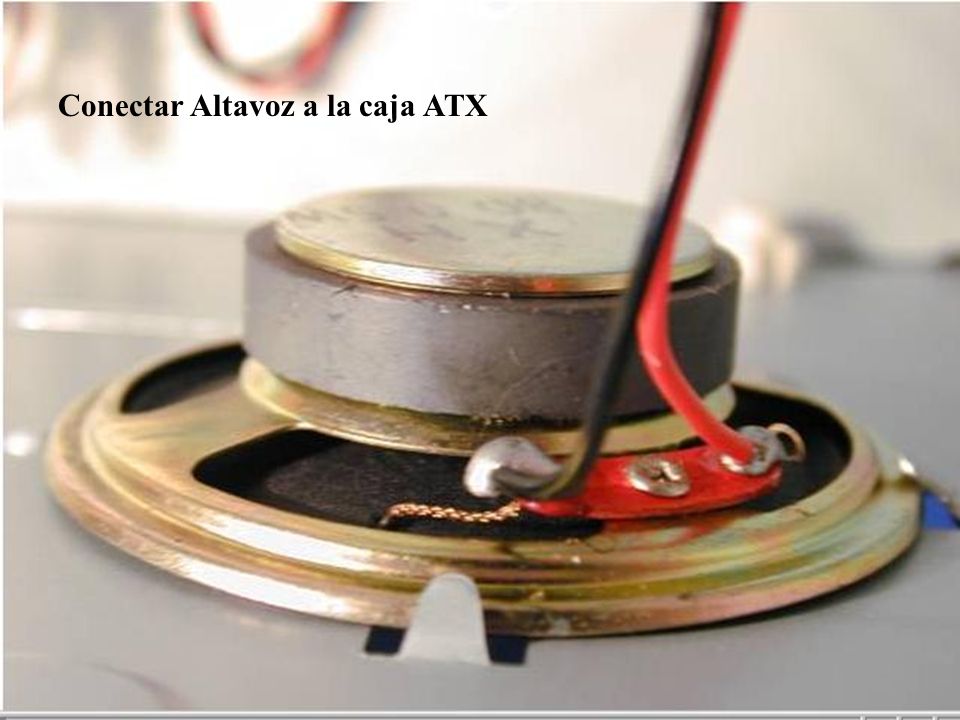

71 Conectar Altavoz a la caja ATX

72 Speaker

73 Reset

74 Encendido y apagado de Leds

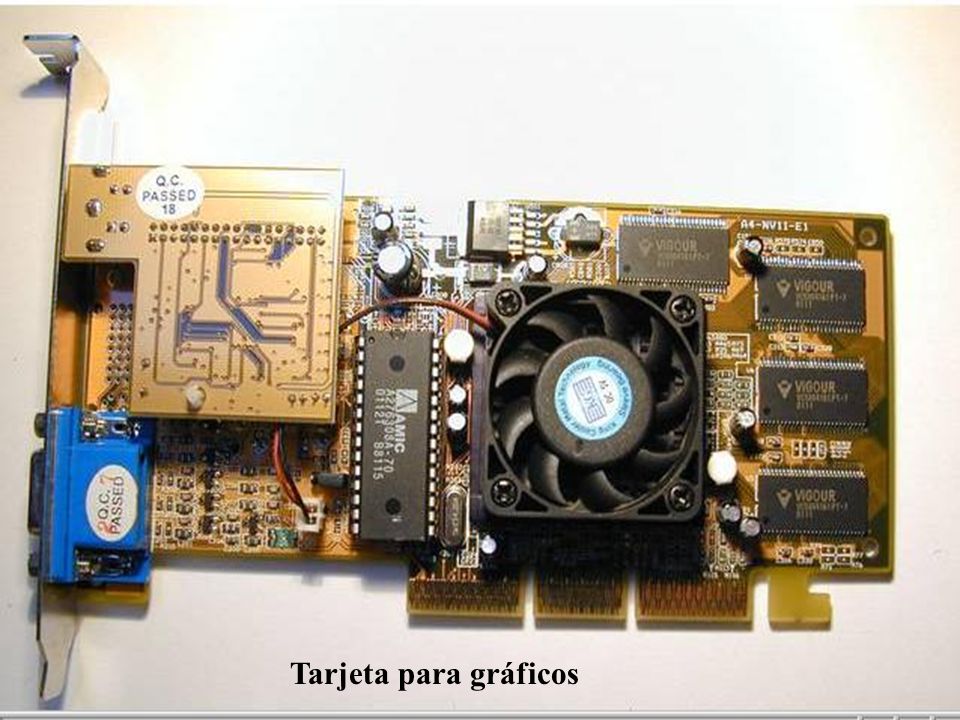

75 Tarjeta para gráficos

76 Instalar tarjeta-gráficos en ranura AGP

77 Tarjeta de gráficos Instalada

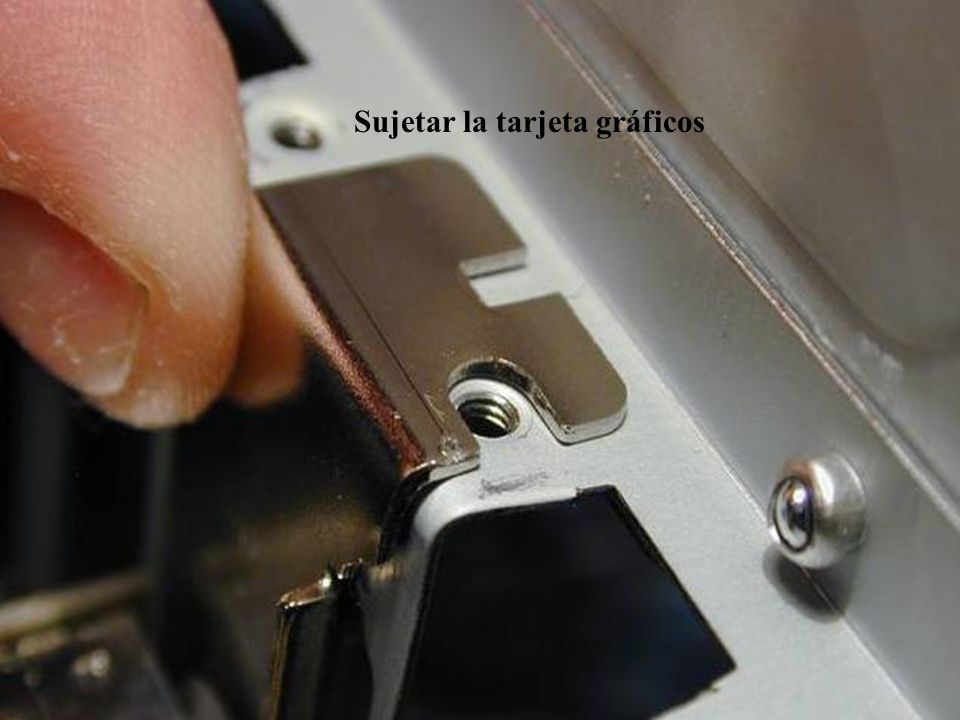

78 Sujetar la tarjeta gráficos

79 Atornillar la tarjeta para gráficos

80

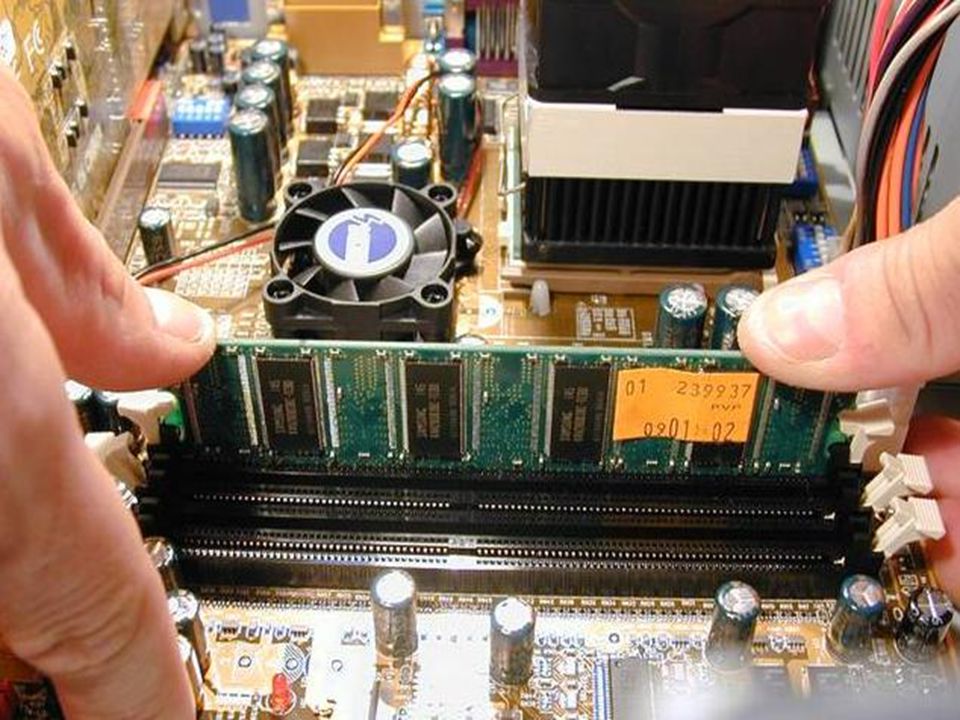

81 Instalar la memoria

82

83 Quitar Tapa

84 Archivador de CD

85 Instalar Lector de CDROM

86 Atornillamos Lector de CDROM

87 Disco Duro

88 Instalar Disco Duro

89 Bahía de 3.5

90 Alineamos

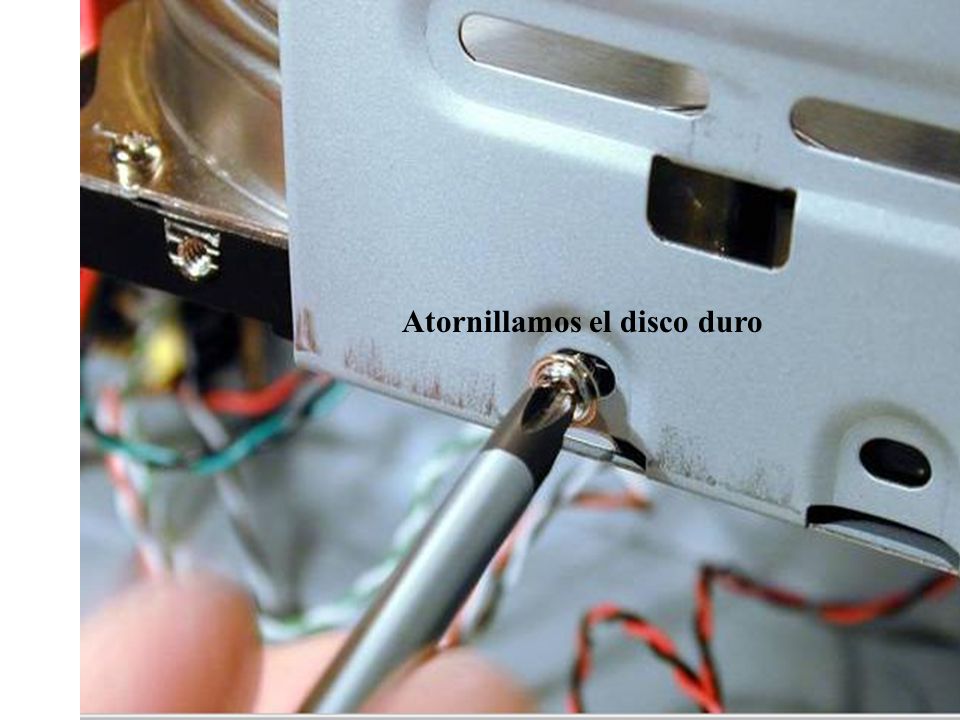

91 Atornillamos el disco duro

92 Cable Plano

93 Entrada –Salida de datos

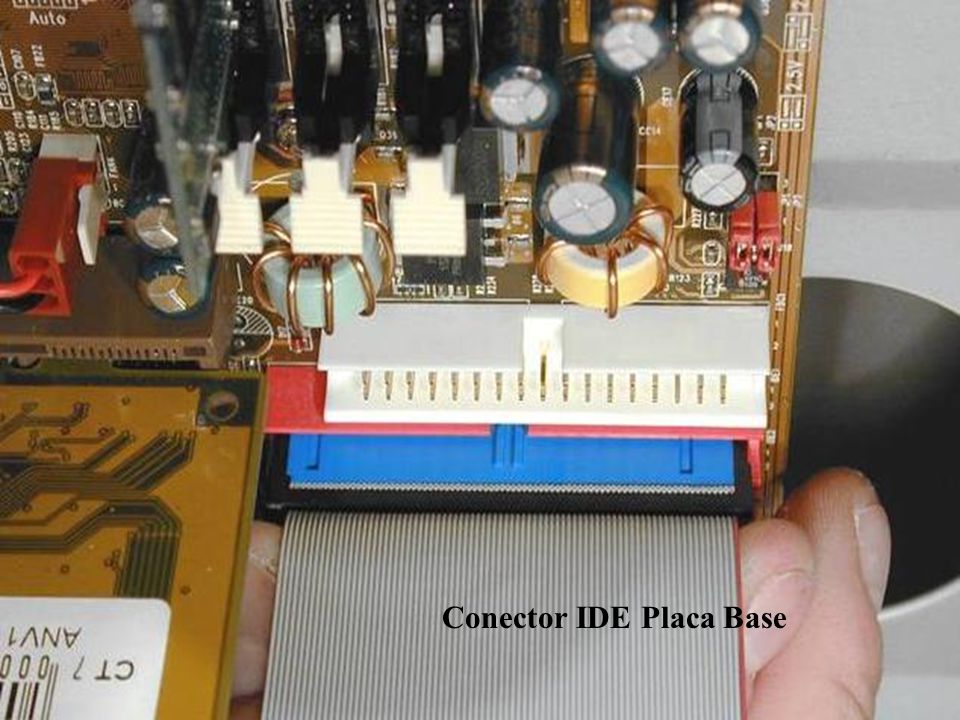

94 Conector IDE Placa Base

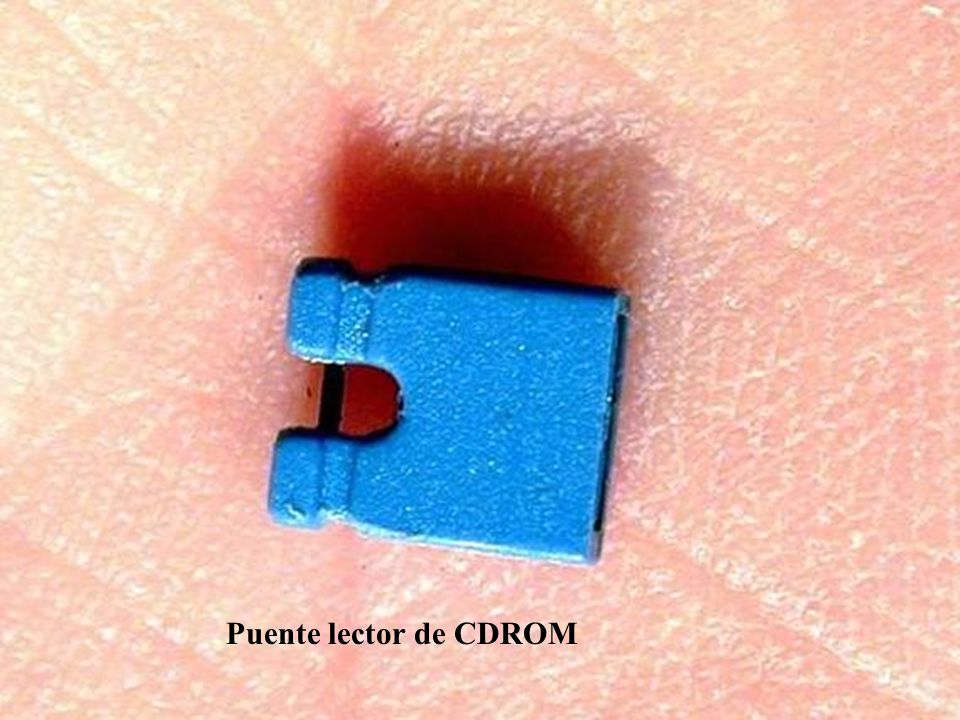

95 Puente lector de CDROM

96 Esclavo

97

98 Maestro

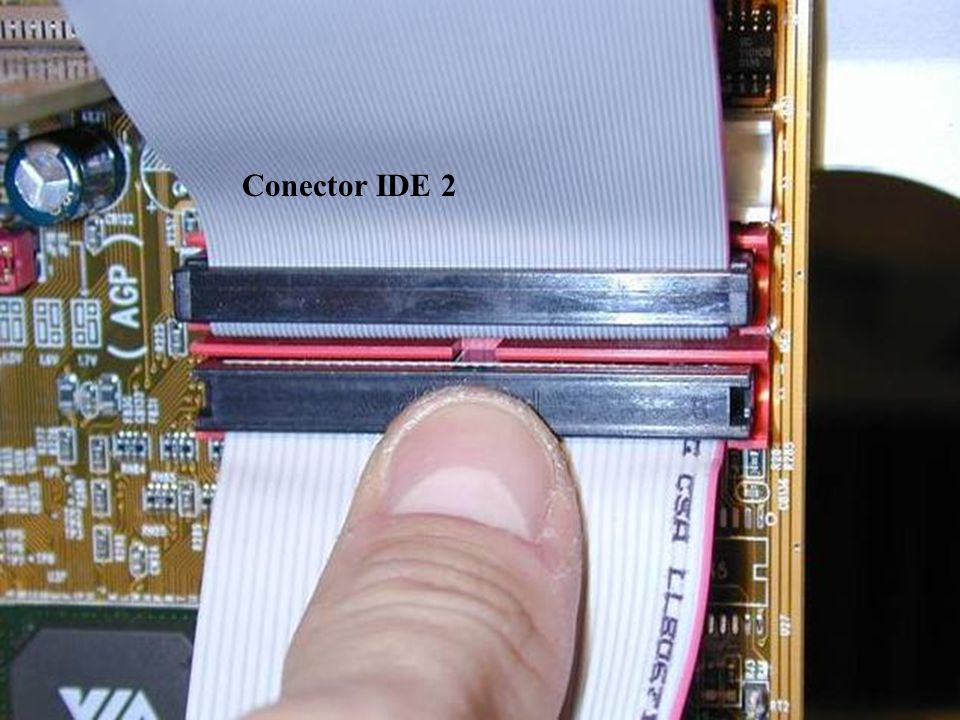

99 Conector IDE 2

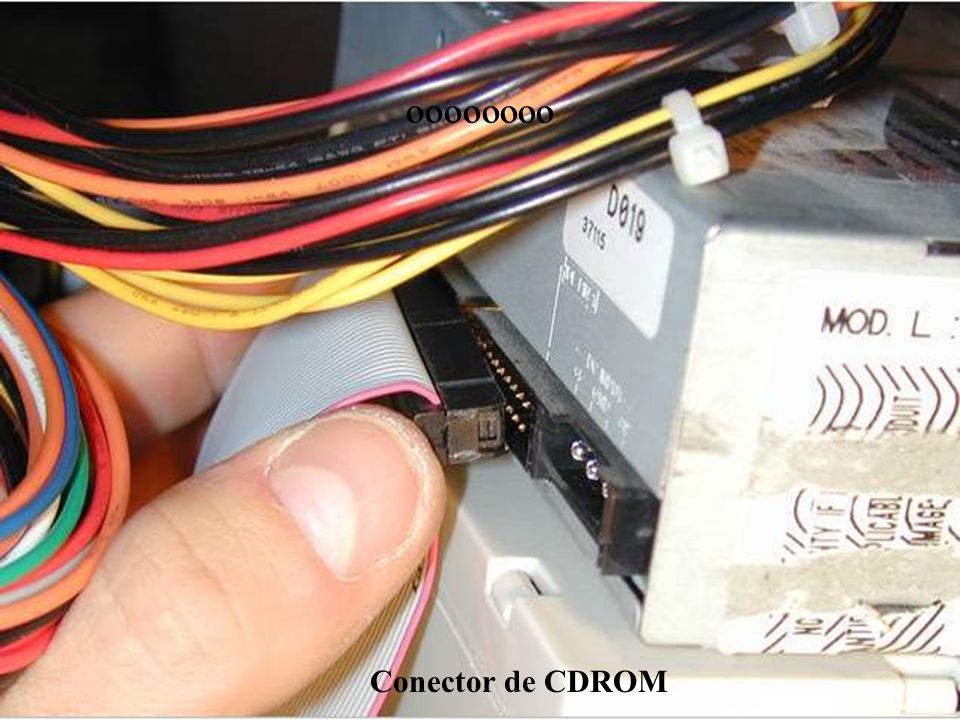

100 ºººººººº Conector de CDROM

101 Conector de Alimentación

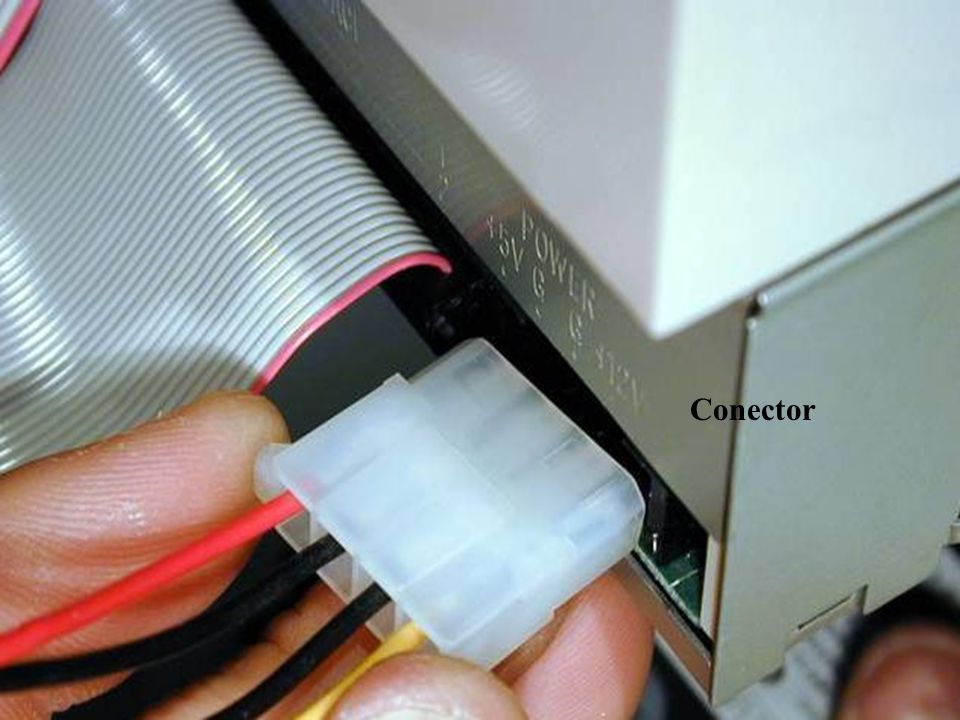

102 Conector

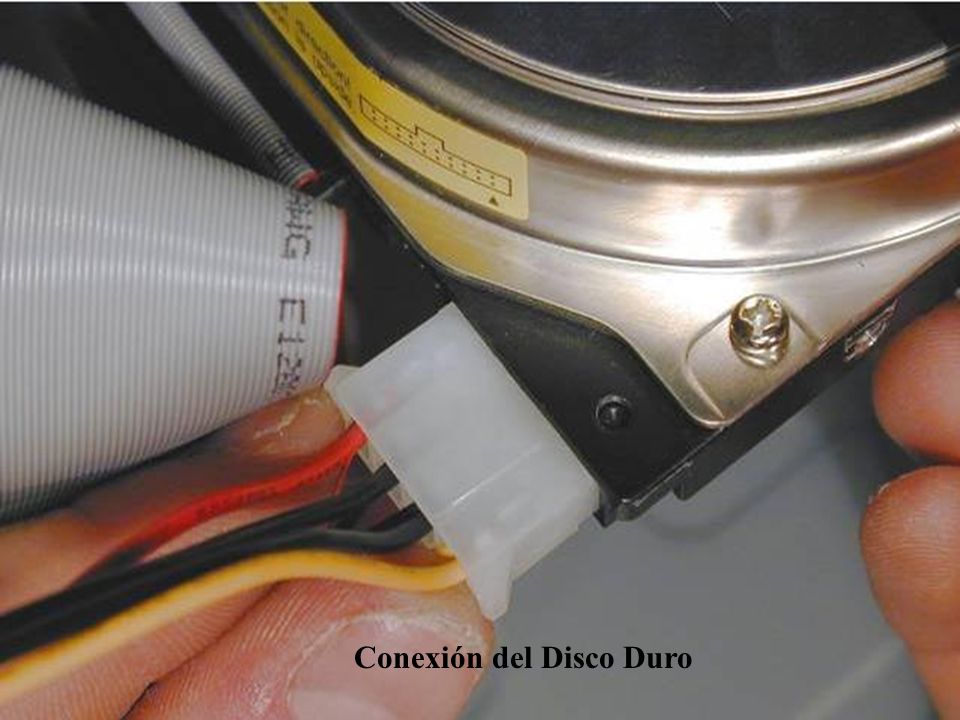

103 Conexión del Disco Duro

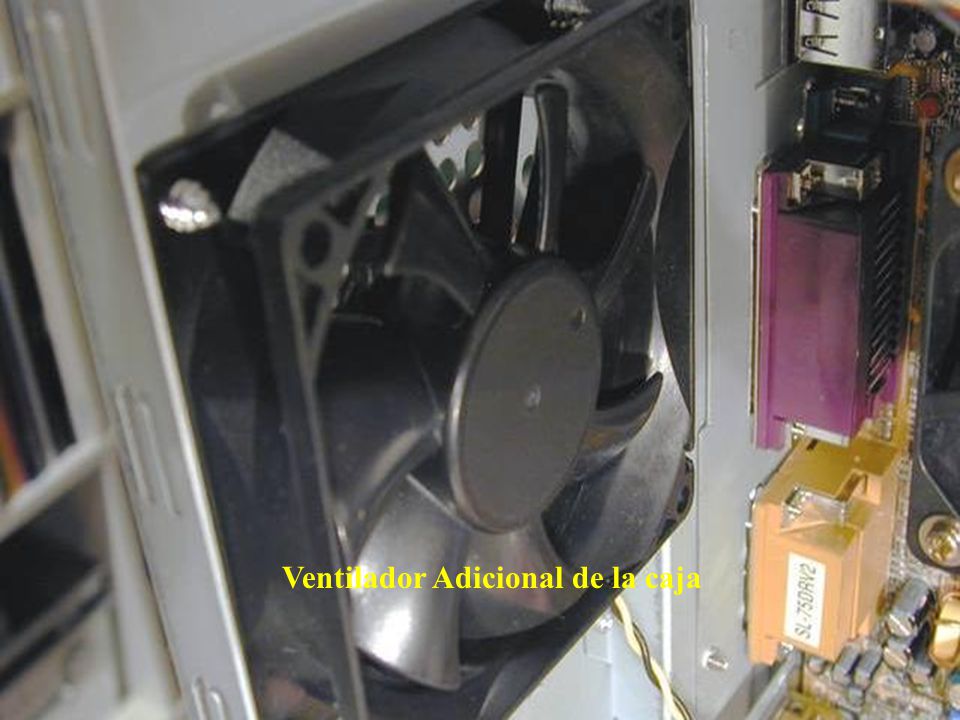

104 Ventilador Adicional de la caja

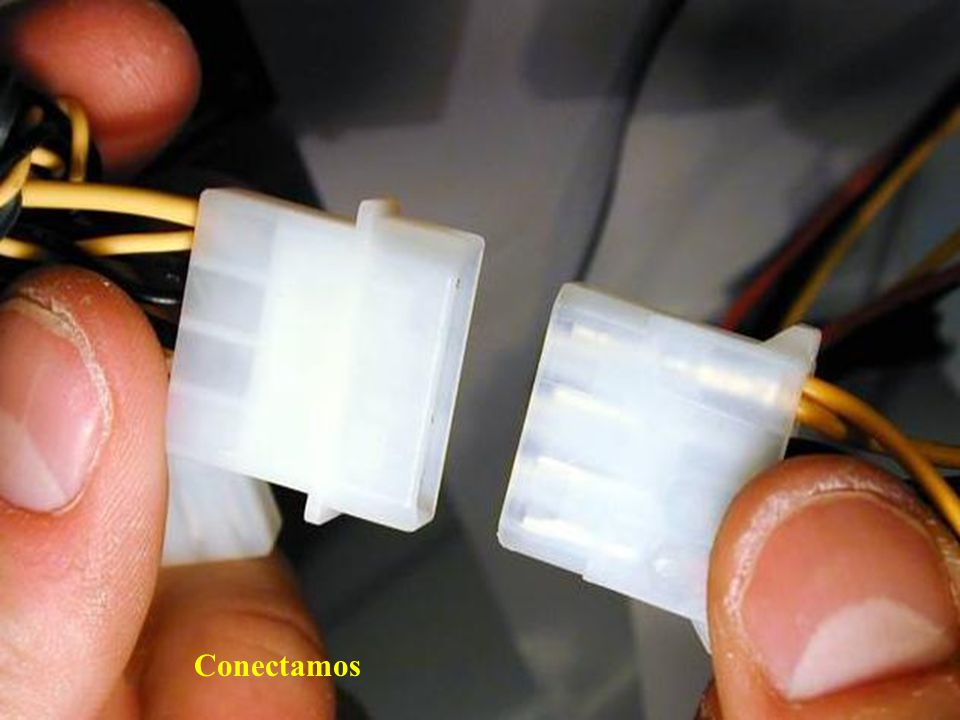

105 Conectamos

106 PC Casi montada

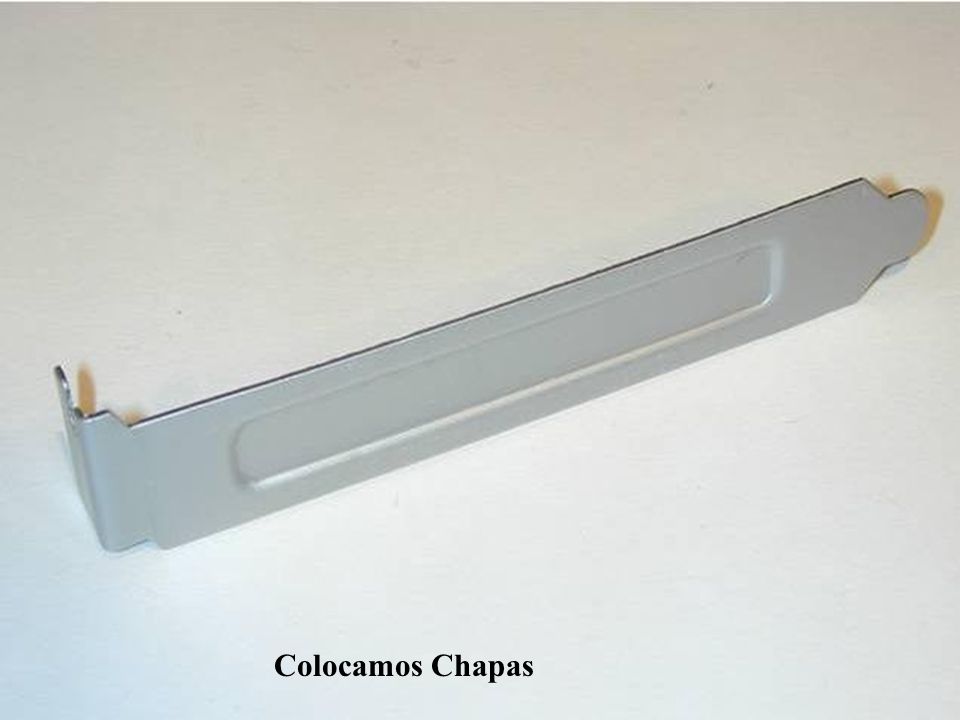

107 Colocamos Chapas

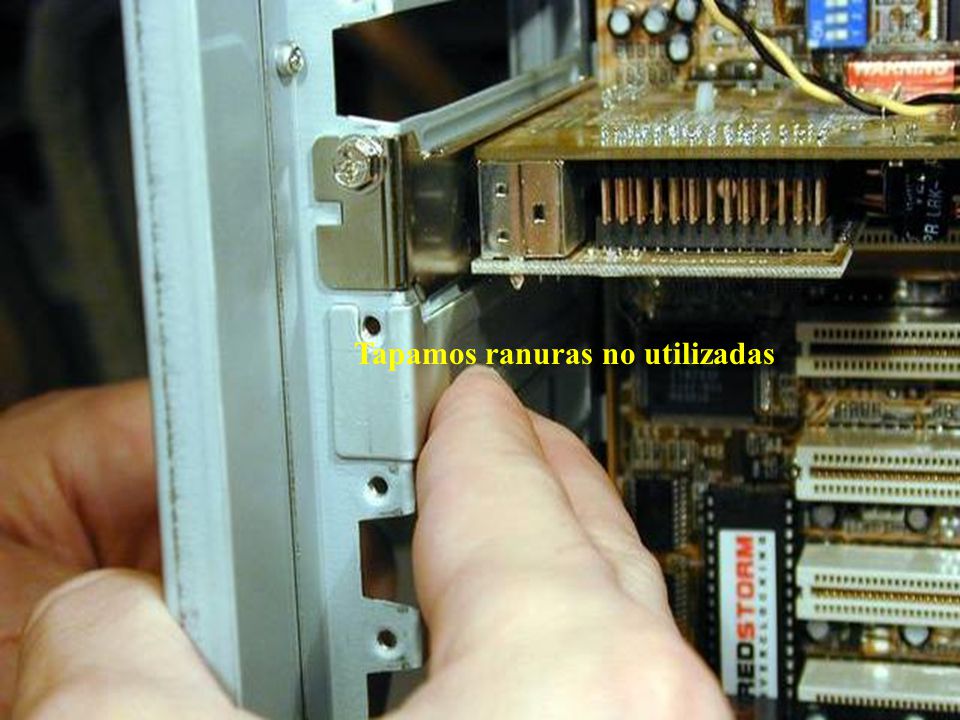

108 Tapamos ranuras no utilizadas

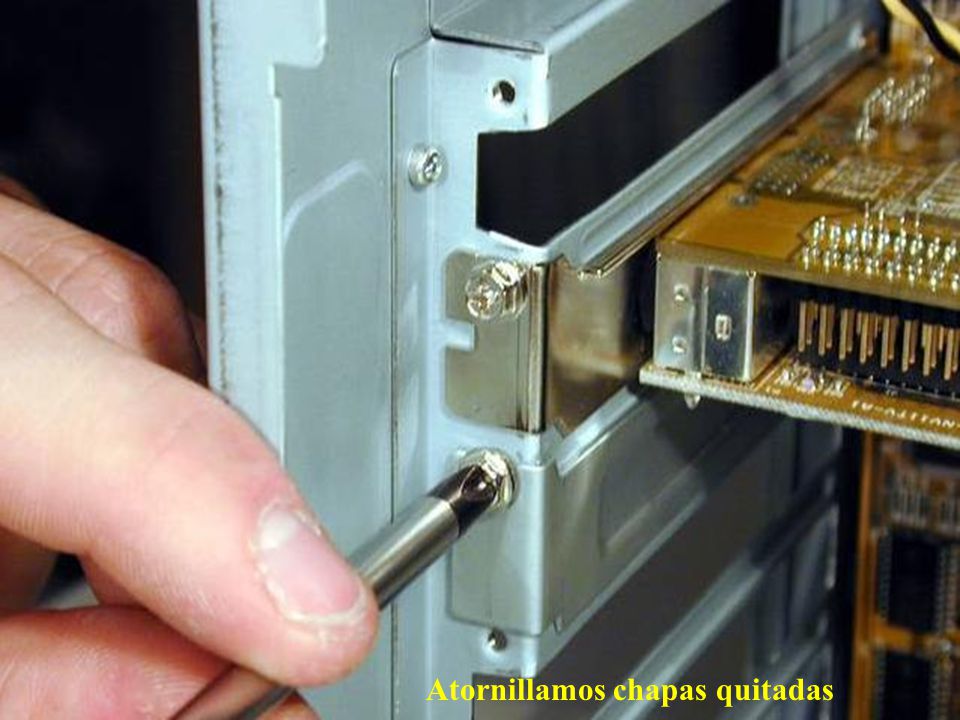

109 Atornillamos chapas quitadas

110 Conexión placa de audio

111 Enchufes traseros

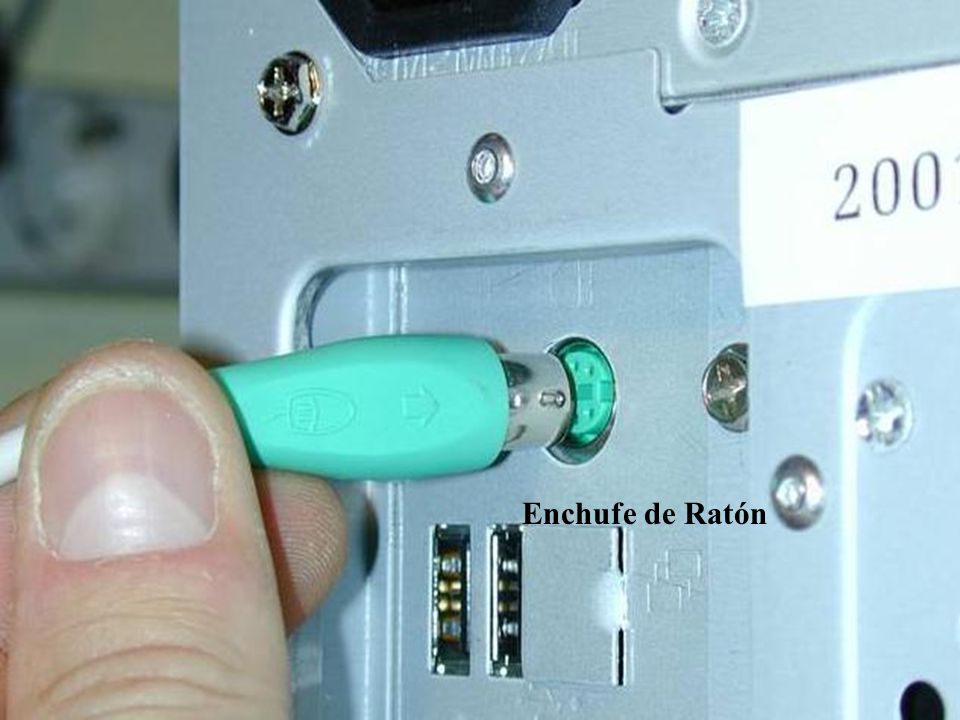

112 Enchufe de Ratón

113 Enchufe Teclado

114 Conector Tarjeta Gráfica

115 Cable Conector

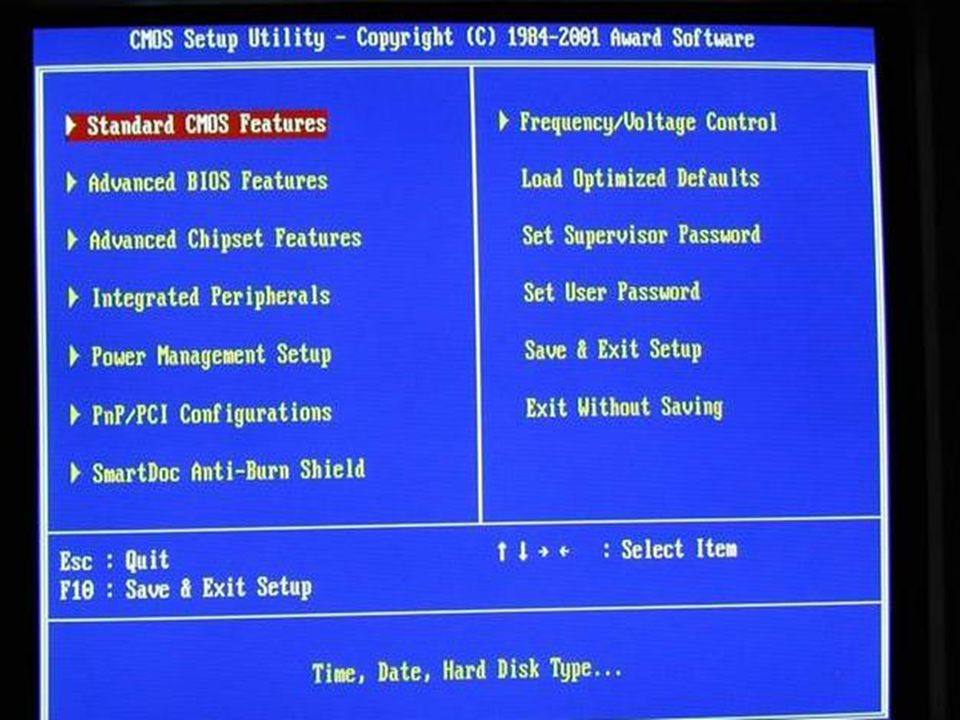

116

117

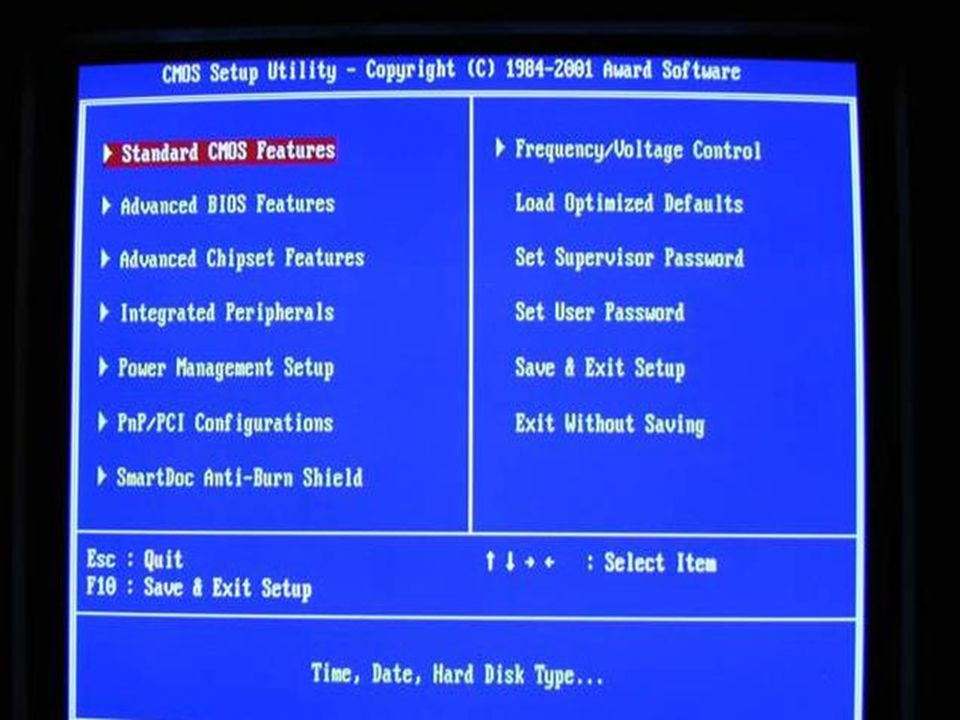

118

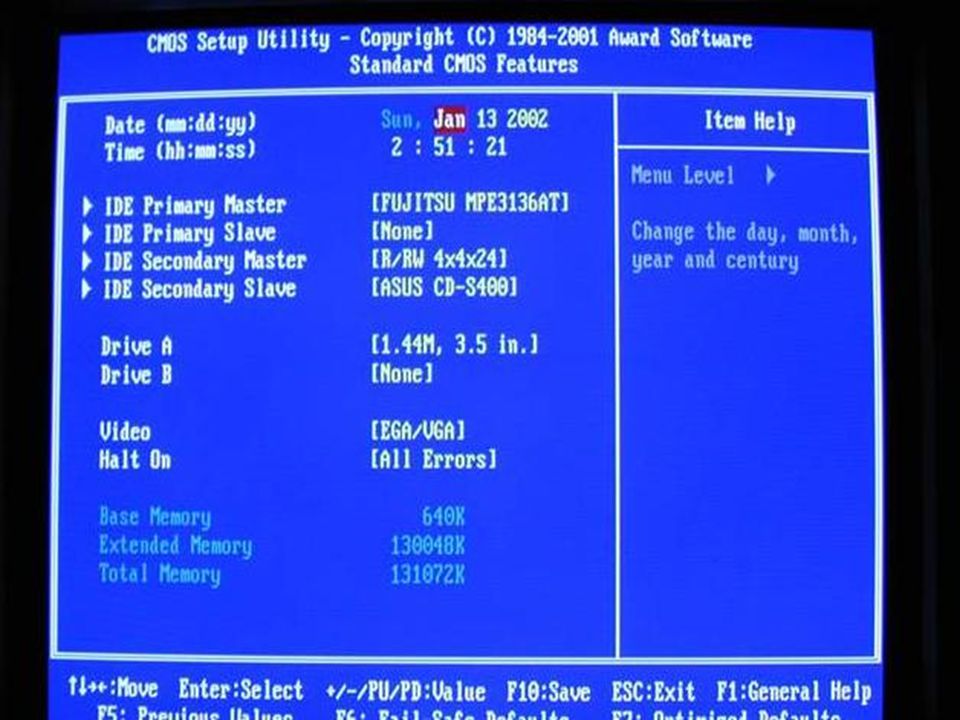

119

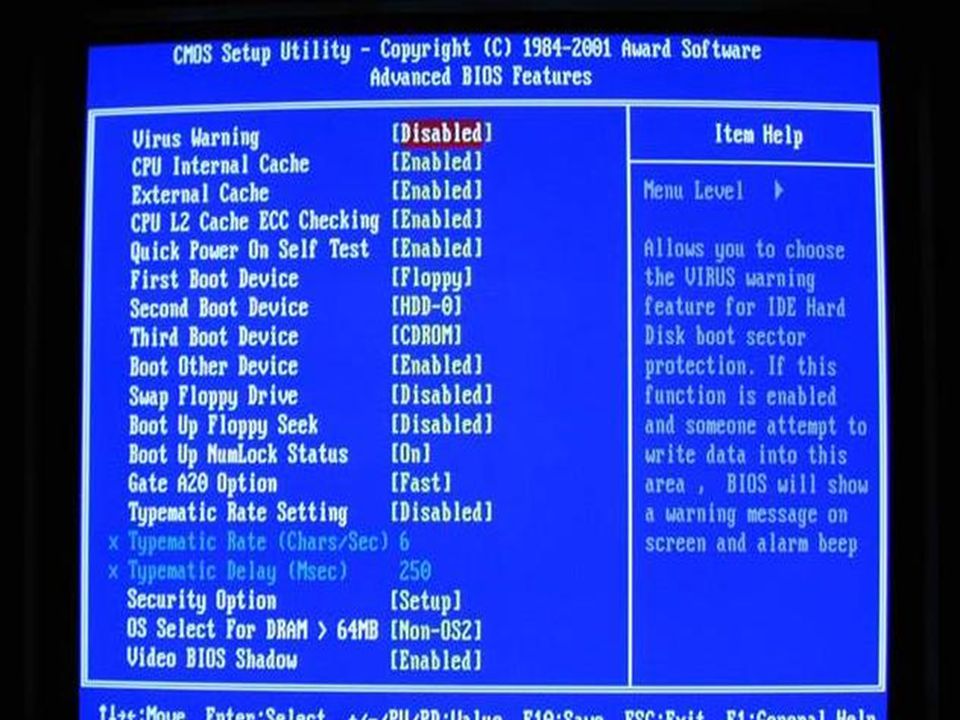

120

121

122

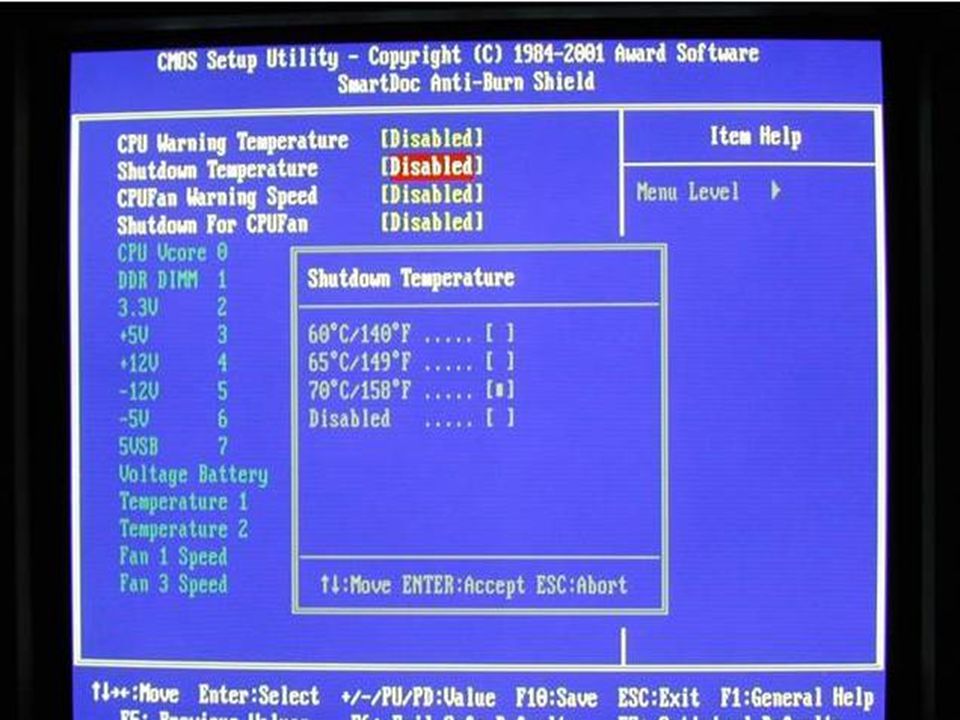

123

124
