CONSTRUCCIÓN DE LA INTERSECCIÓN A DESNIVEL DE LA AVENIDA LAUREANO GÓMEZ

Presentación del tema: "CONSTRUCCIÓN DE LA INTERSECCIÓN A DESNIVEL DE LA AVENIDA LAUREANO GÓMEZ"— Transcripción de la presentación:

1

2 CONSTRUCCIÓN DE LA INTERSECCIÓN A DESNIVEL DE LA AVENIDA LAUREANO GÓMEZ
AK 9 CON CALLE 94 Y SU CONEXIÓN CON LA AVENIDA SANTA BARBARA AK 19 EN BOGOTA D.C. PROCESO CONSTRUCTIVO: EXCAVACIÓN – EJES 8-9

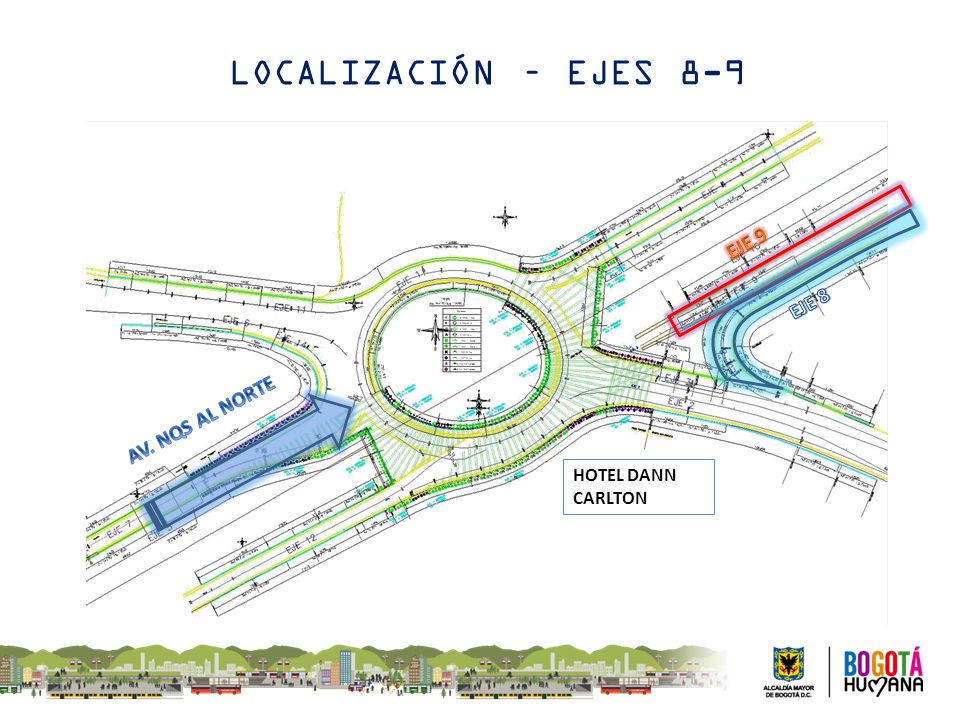

3 LOCALIZACIÓN – EJES 8-9 EJE 9 EJE 8 AV. NQS AL NORTE
HOTEL DANN CARLTON

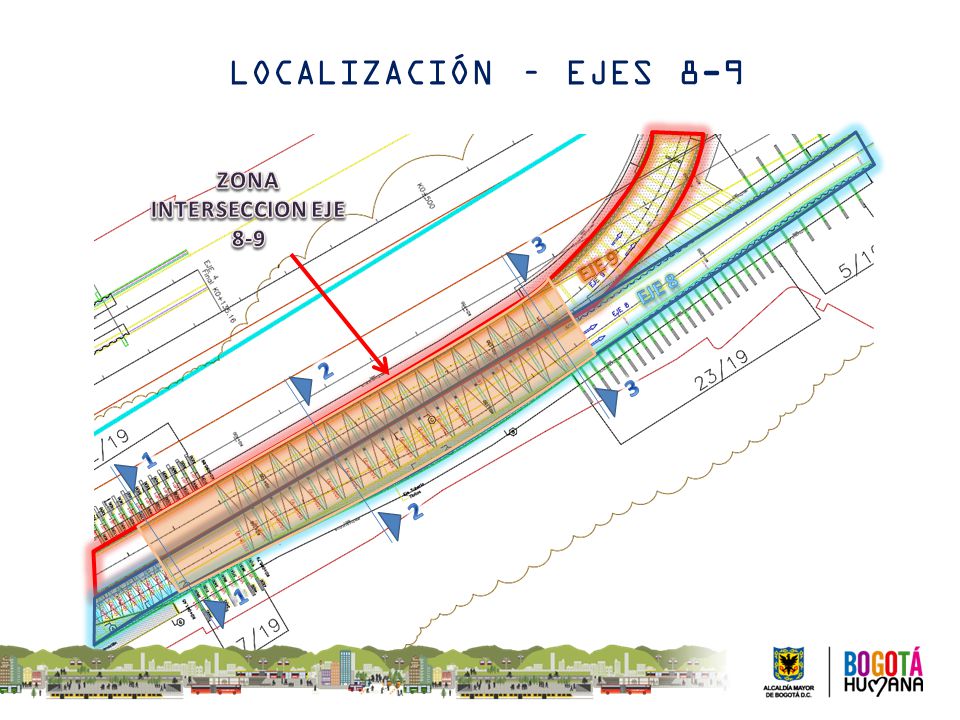

4 ZONA INTERSECCION EJE 8-9
LOCALIZACIÓN – EJES 8-9 ZONA INTERSECCION EJE 8-9 3 EJE 9 EJE 8 2 3 1 2 1

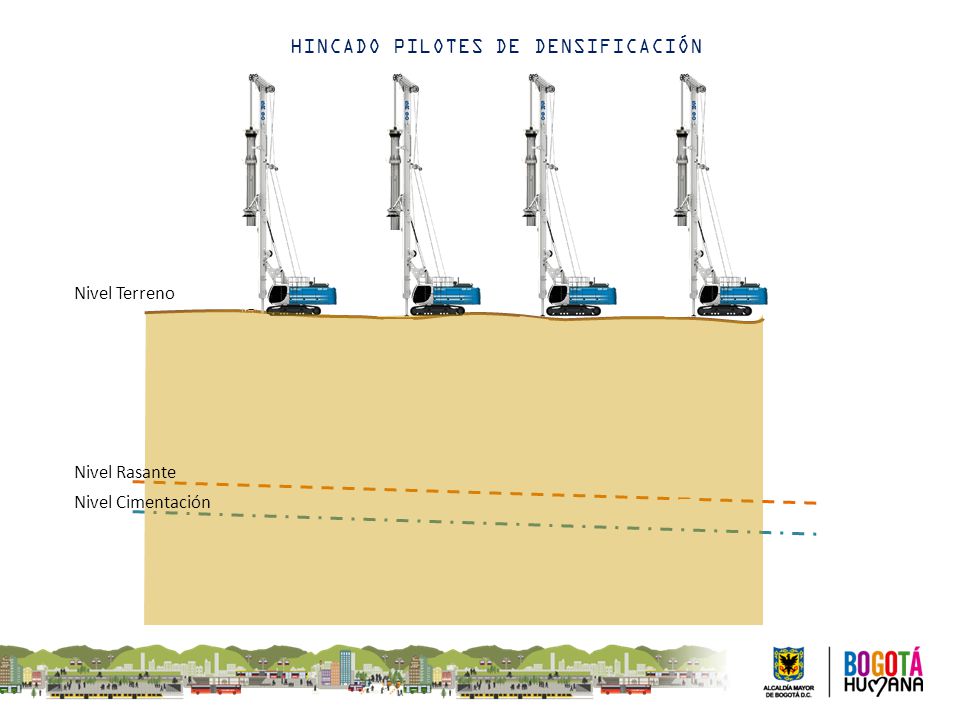

5 HINCADO PILOTES DE DENSIFICACIÓN
Nivel Terreno Nivel Rasante Nivel Cimentación

6 HINCADO PILOTES DE DENSIFICACIÓN
Nivel Terreno Nivel Rasante Nivel Cimentación

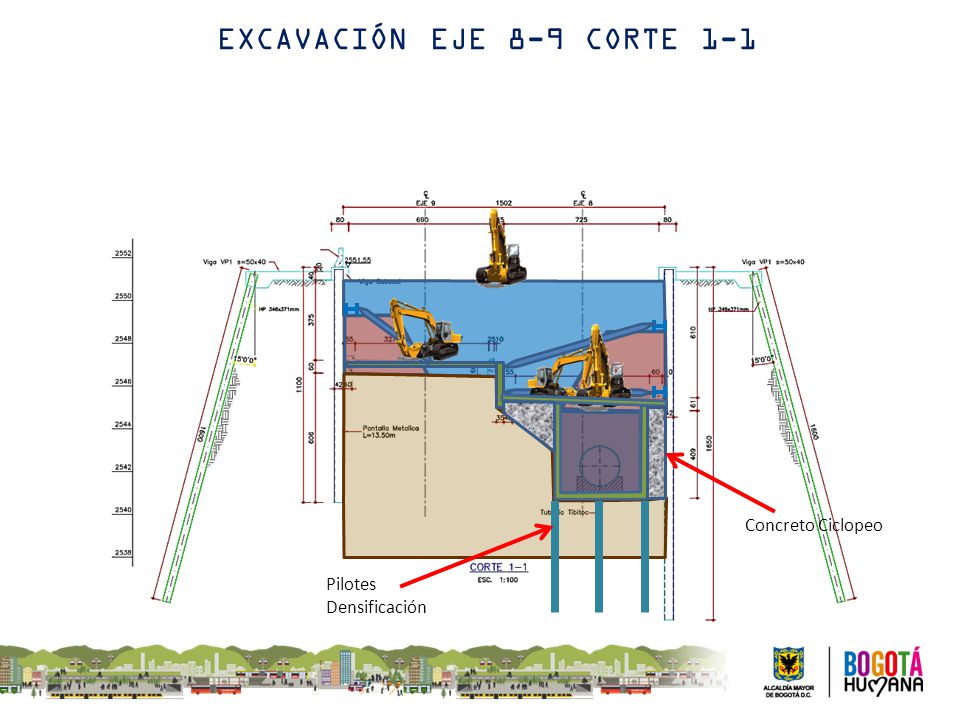

7 EXCAVACIÓN EJE 8-9 CORTE 1-1
Concreto Ciclopeo Pilotes Densificación

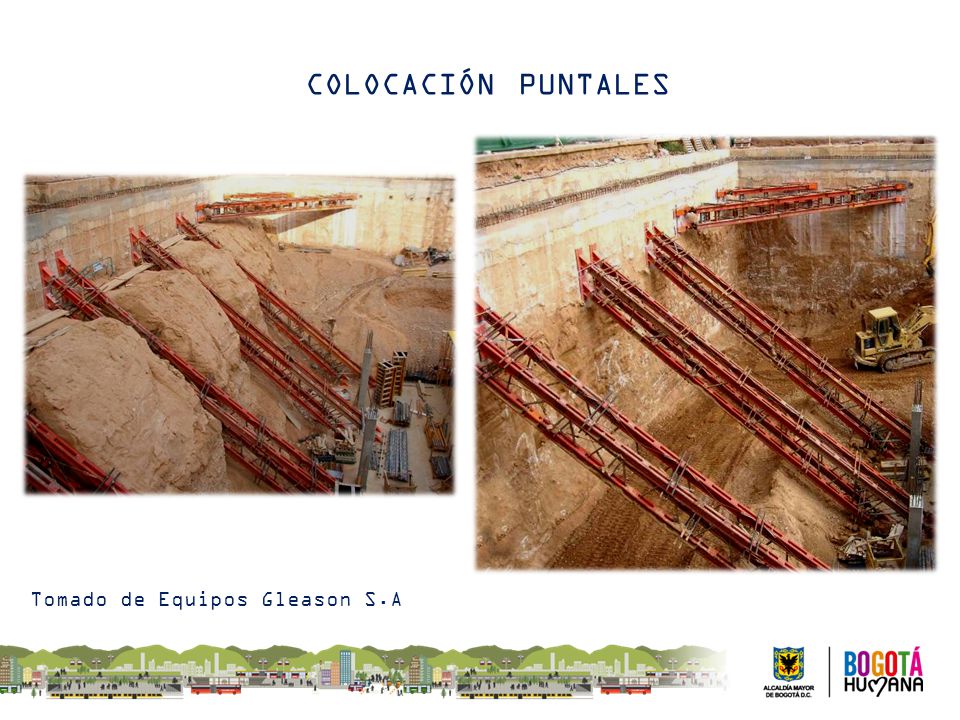

8 COLOCACIÓN PUNTALES Tomado de Equipos Gleason S.A

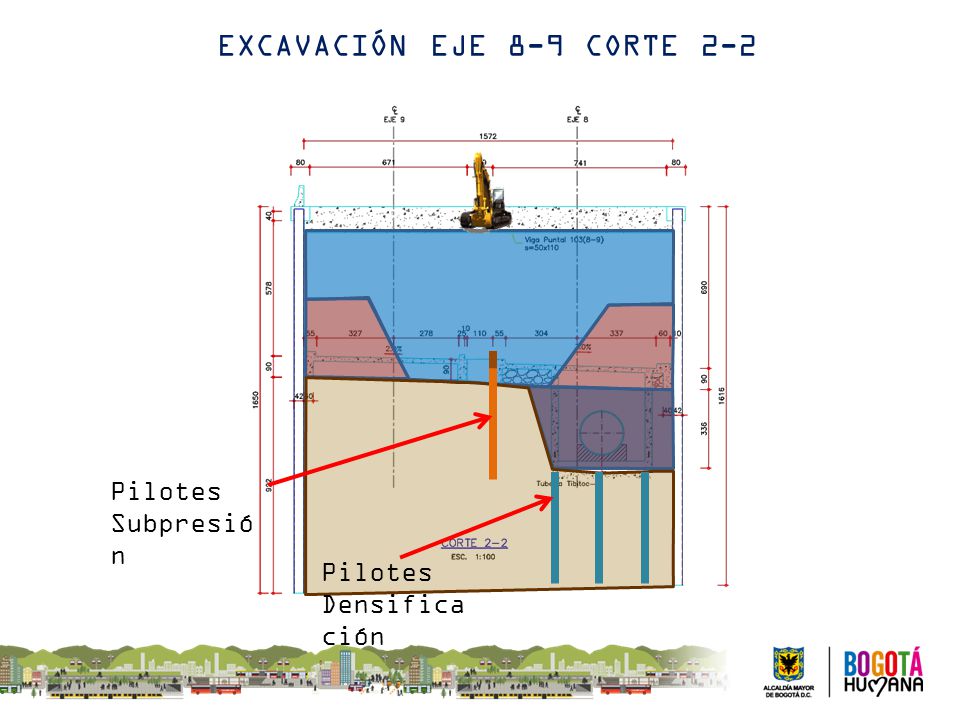

9 EXCAVACIÓN EJE 8-9 CORTE 2-2
Pilotes Subpresión Pilotes Densificación

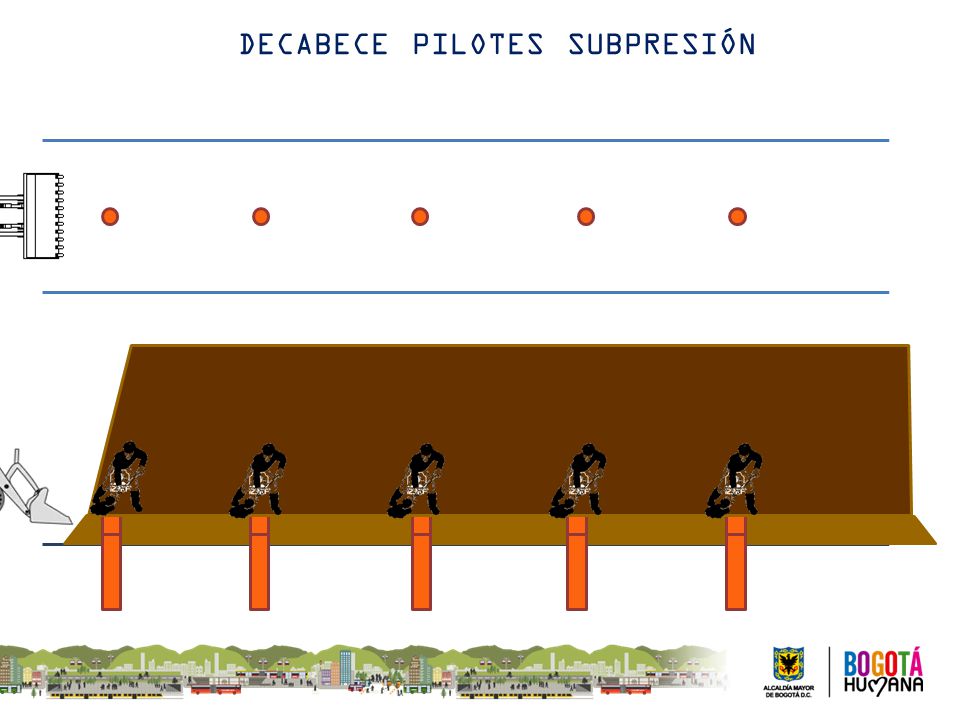

10 DECABECE PILOTES SUBPRESIÓN

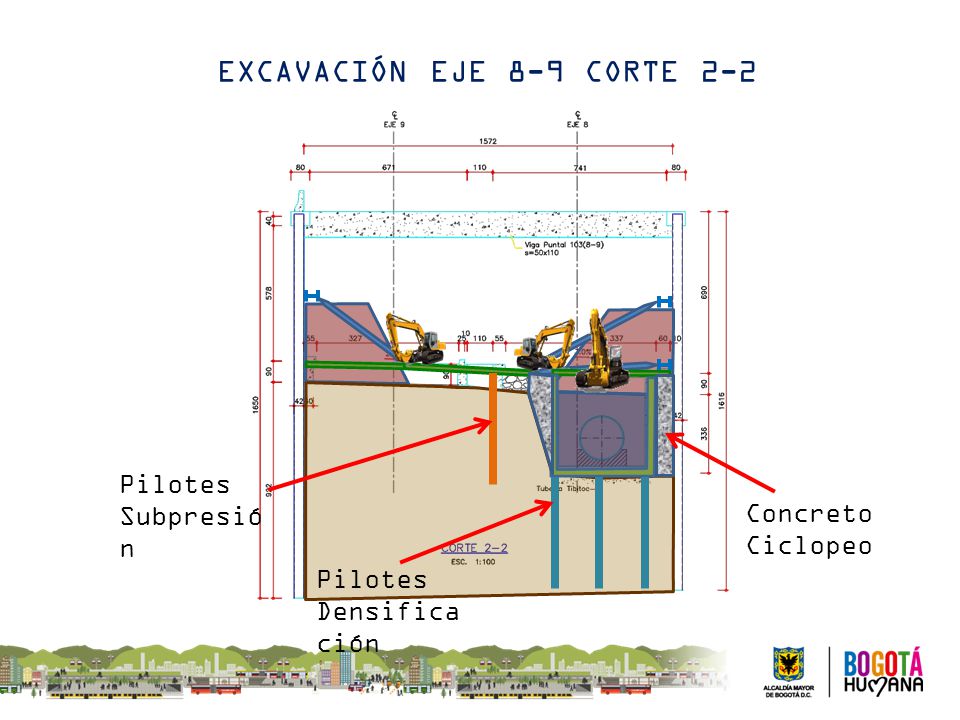

11 EXCAVACIÓN EJE 8-9 CORTE 2-2
Pilotes Subpresión Concreto Ciclopeo Pilotes Densificación

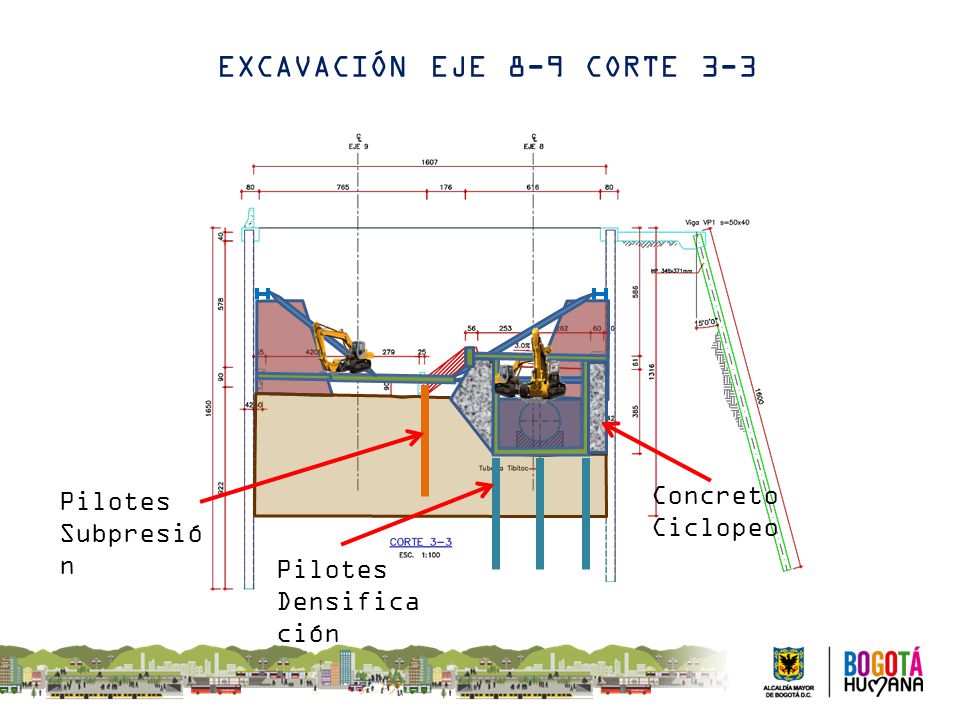

12 EXCAVACIÓN EJE 8-9 CORTE 3-3
Pilotes Subpresión Concreto Ciclopeo Pilotes Densificación

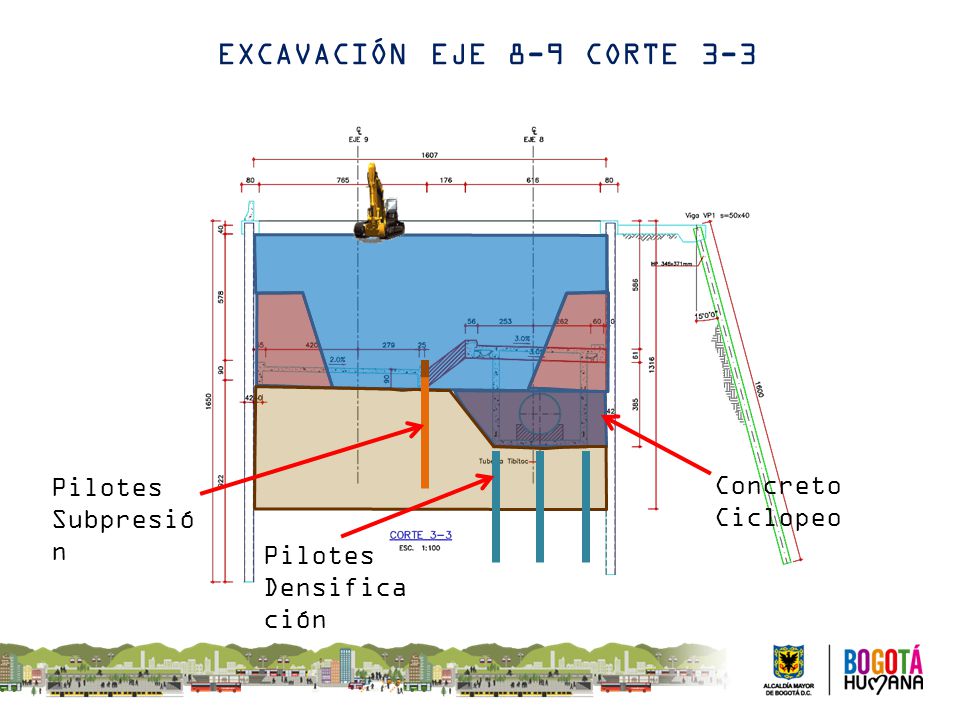

13 EXCAVACIÓN EJE 8-9 CORTE 3-3
Concreto Ciclopeo Pilotes Subpresión Pilotes Densificación
