TERREMOTOS & GEOLOGIA EN PUERTO RICO POR JUAN LUIS TRÍAS UNIVERSIDAD INTERAMERICANA DE PR RECINTO DE BAYAMÓN MAYO 2011.

Presentación del tema: "TERREMOTOS & GEOLOGIA EN PUERTO RICO POR JUAN LUIS TRÍAS UNIVERSIDAD INTERAMERICANA DE PR RECINTO DE BAYAMÓN MAYO 2011."— Transcripción de la presentación:

1 TERREMOTOS & GEOLOGIA EN PUERTO RICO POR JUAN LUIS TRÍAS UNIVERSIDAD INTERAMERICANA DE PR RECINTO DE BAYAMÓN MAYO 2011

2 Placas Tectónicas (Cuatro períodos importantes en la deriva de los continentes) Pérmico 300 millones de años Tríasico 250 millones de años Jurásico 150 millones de años Cretácico 70 millones de años Era presente

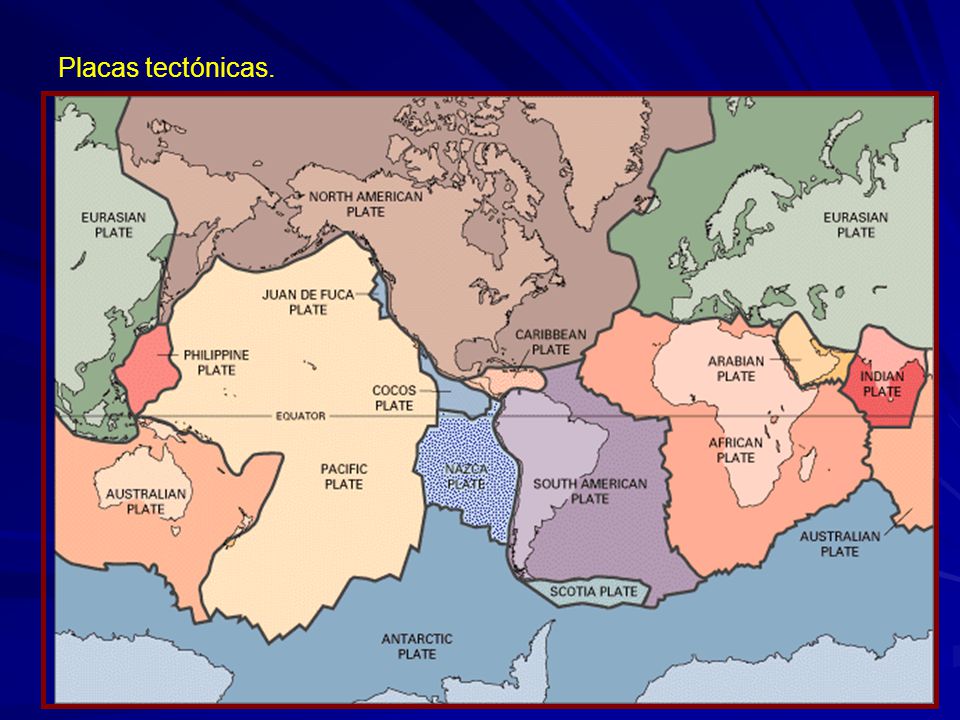

3 Placas tectónicas.

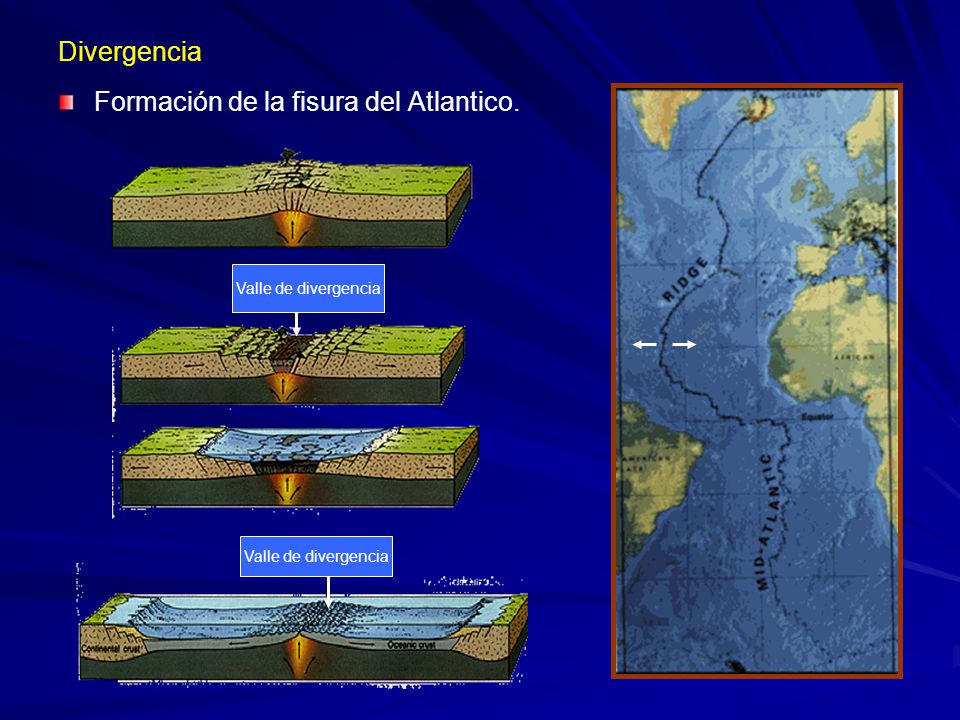

4 Divergencia Formación de la fisura del Atlantico. Valle de divergencia

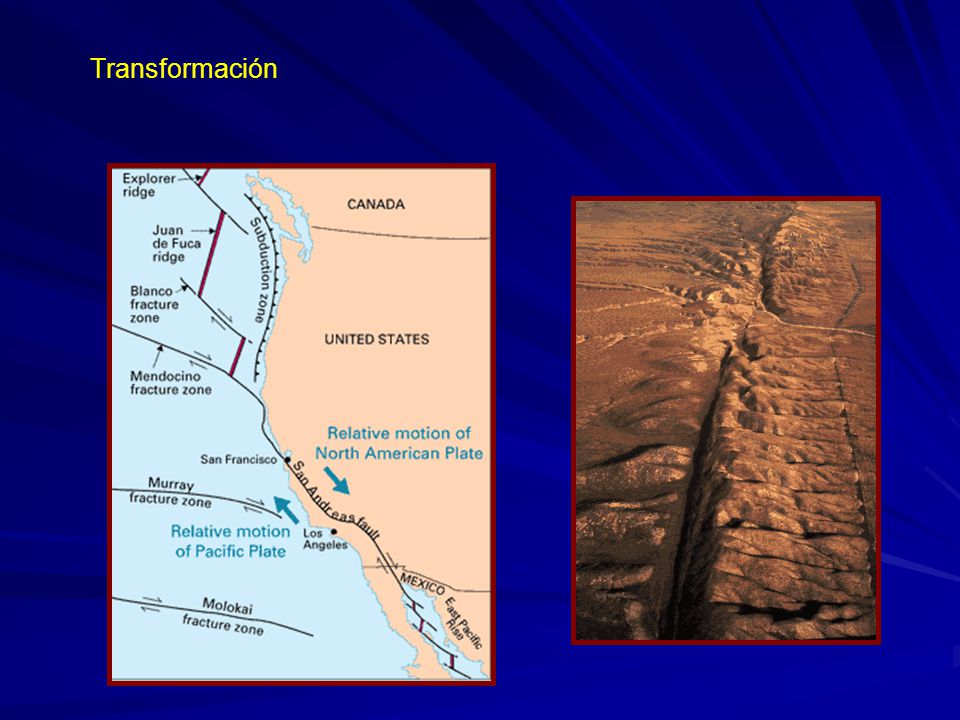

5 Transformación

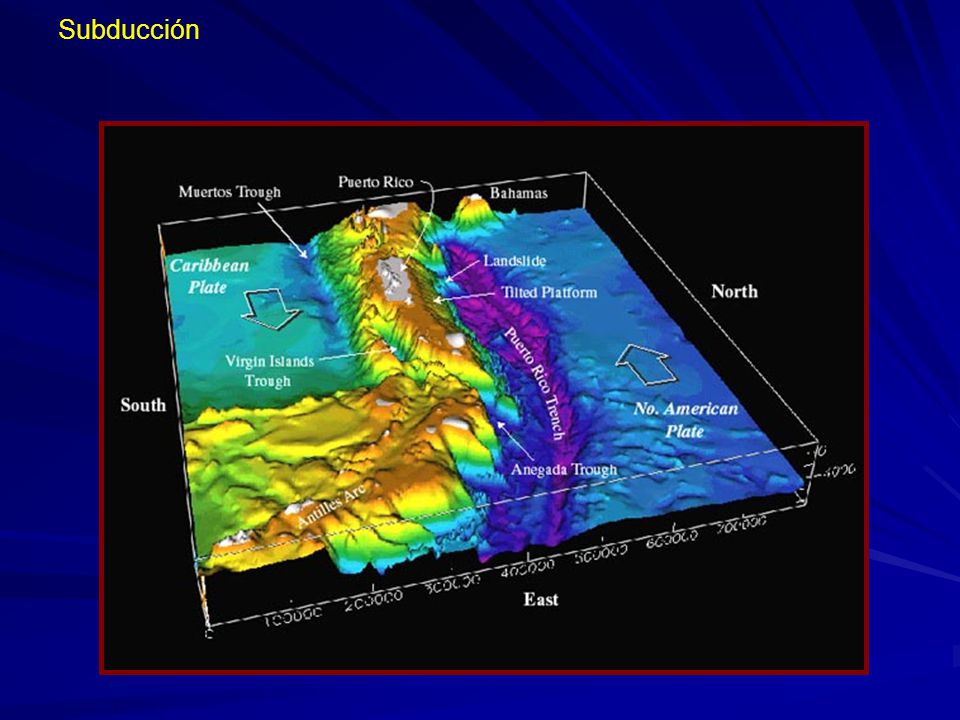

6 Subducción

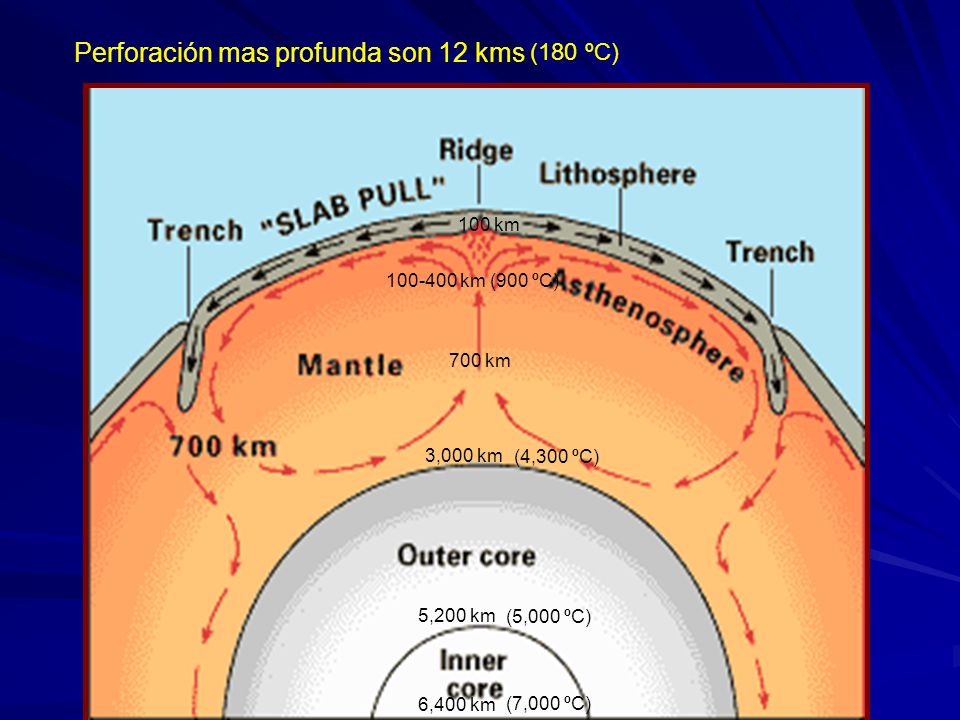

7 Perforación mas profunda son 12 kms 6,400 km 5,200 km 3,000 km 700 km 100-400 km 100 km (7,000 ºC) (5,000 ºC) (4,300 ºC) (900 ºC) (180 ºC)

8 Modelo del Pacífico: La placa del Caribe surge durante el Jurásico (200 millones/a) cerca de las Galápagos.

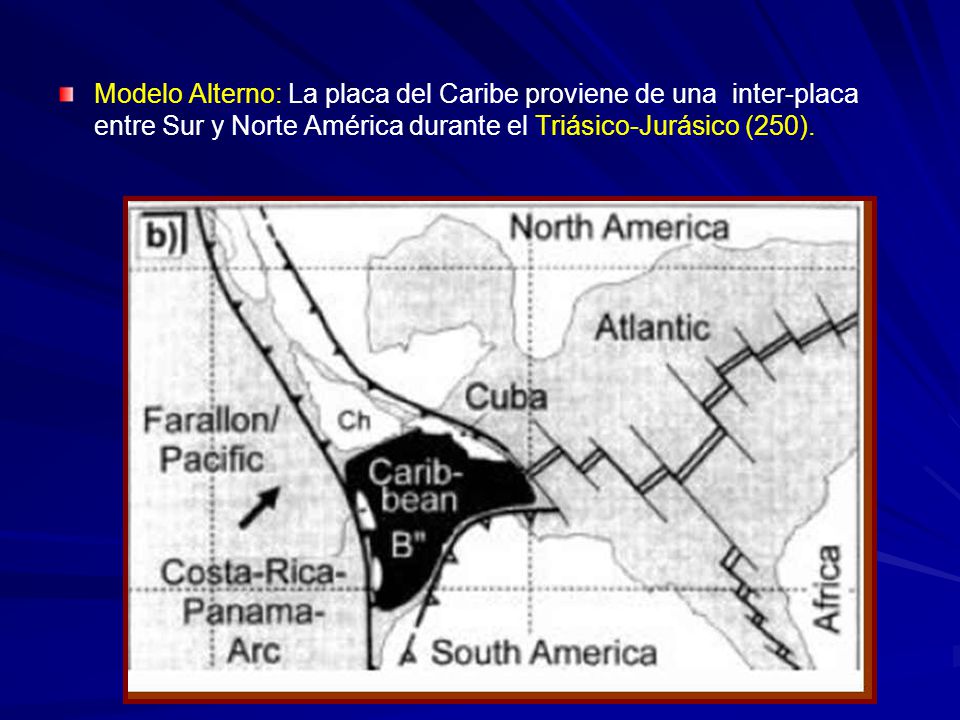

9 Modelo Alterno: La placa del Caribe proviene de una inter-placa entre Sur y Norte América durante el Triásico-Jurásico (250).

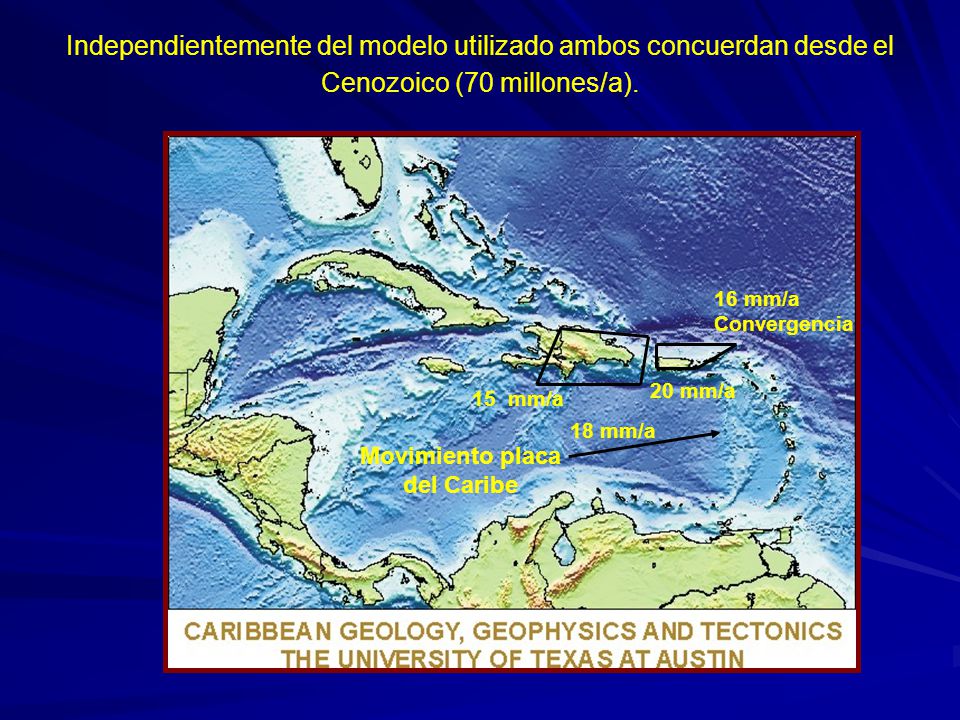

10 Independientemente del modelo utilizado ambos concuerdan desde el Cenozoico (70 millones/a). Movimiento placa del Caribe 20 mm/a 15 mm/a 18 mm/a 16 mm/a Convergencia

11 SISMOLOGIA

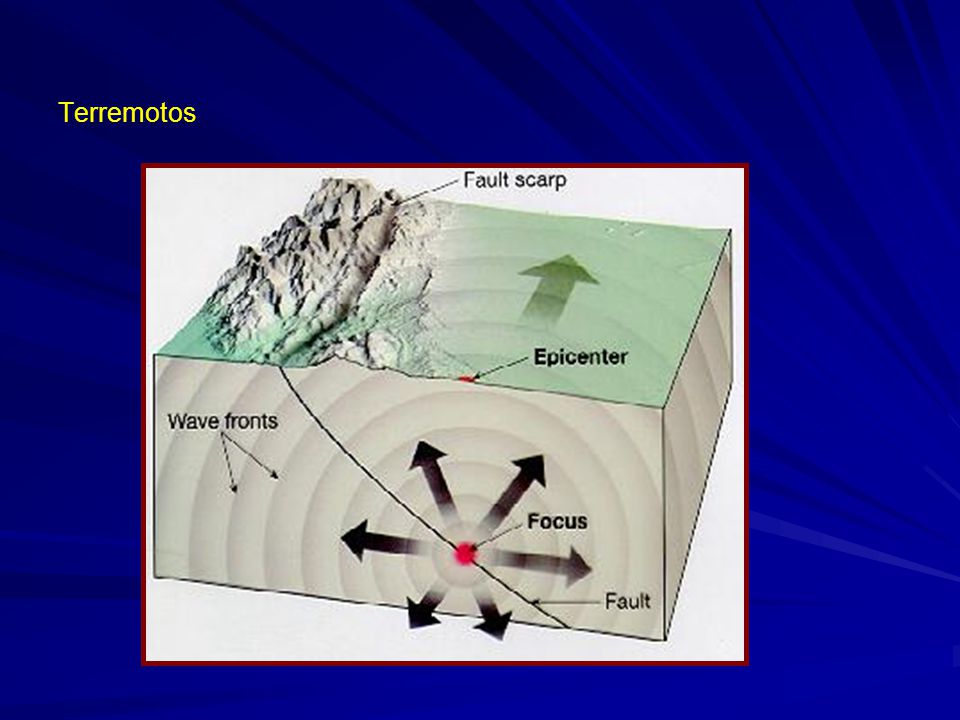

12 Terremotos

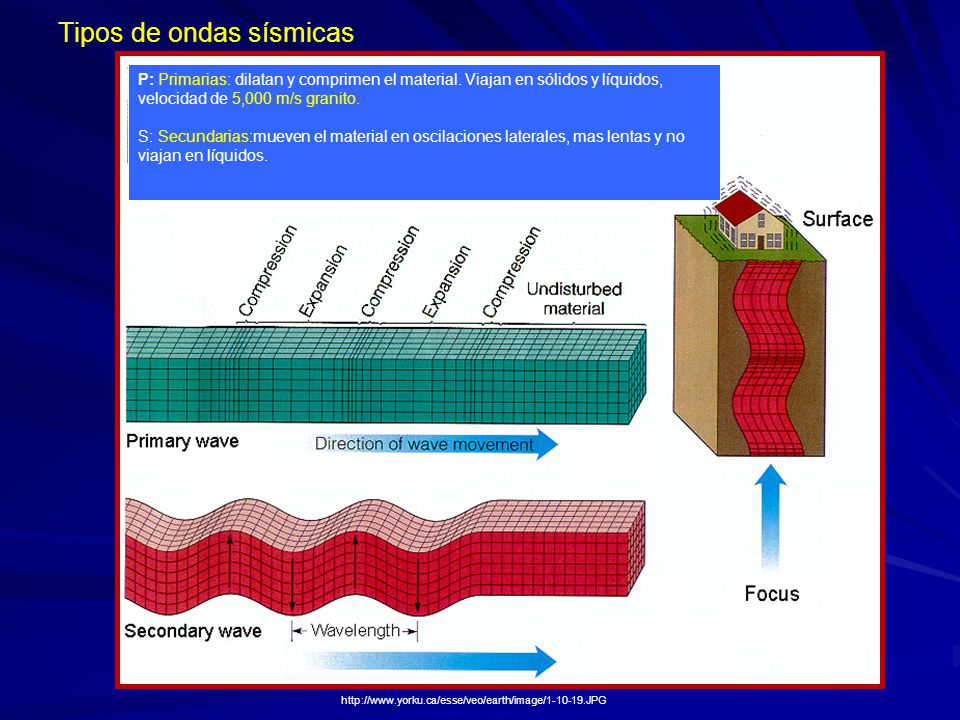

13 Tipos de ondas sísmicas http://www.yorku.ca/esse/veo/earth/image/1-10-19.JPG P: Primarias: dilatan y comprimen el material. Viajan en sólidos y líquidos, velocidad de 5,000 m/s granito. S: Secundarias:mueven el material en oscilaciones laterales, mas lentas y no viajan en líquidos.

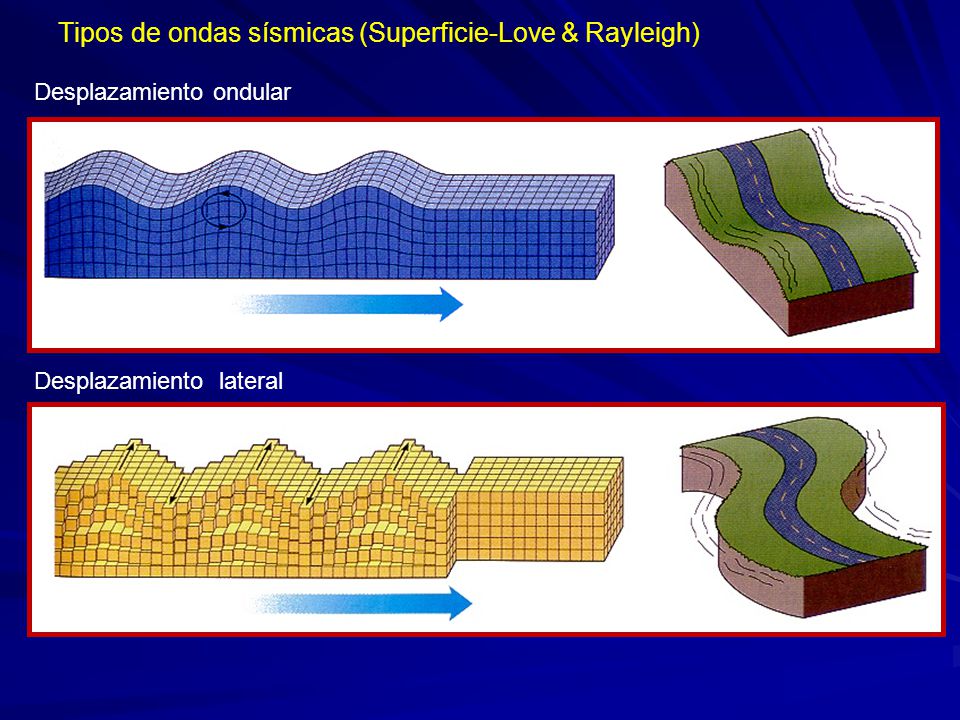

14 Tipos de ondas sísmicas (Superficie-Love & Rayleigh) Desplazamiento ondular Desplazamiento lateral

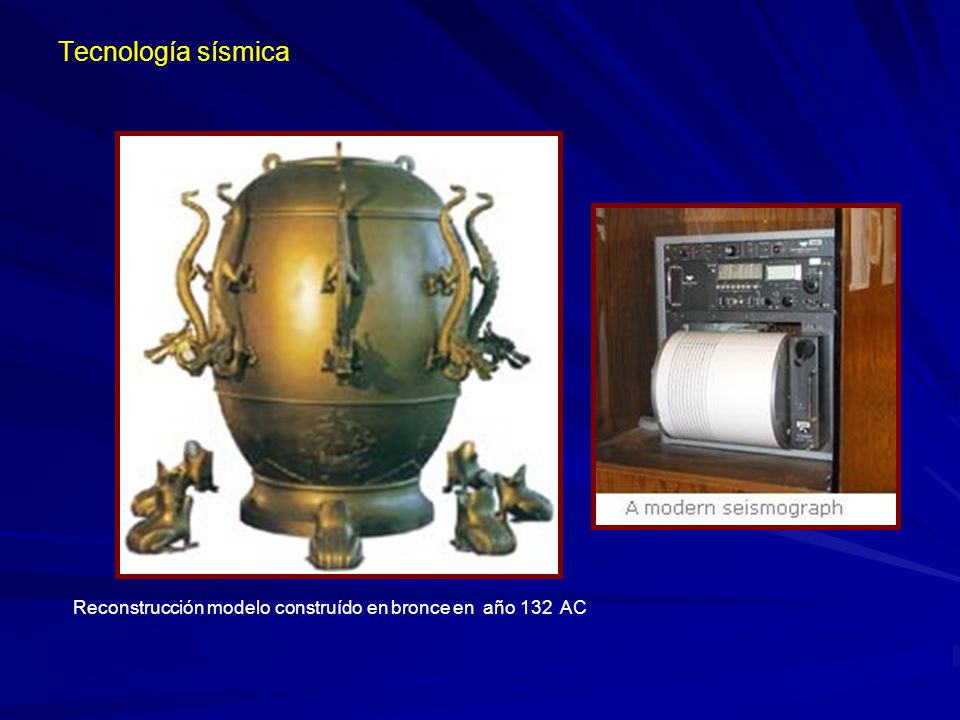

15 Tecnología sísmica Reconstrucción modelo construído en bronce en año 132 AC

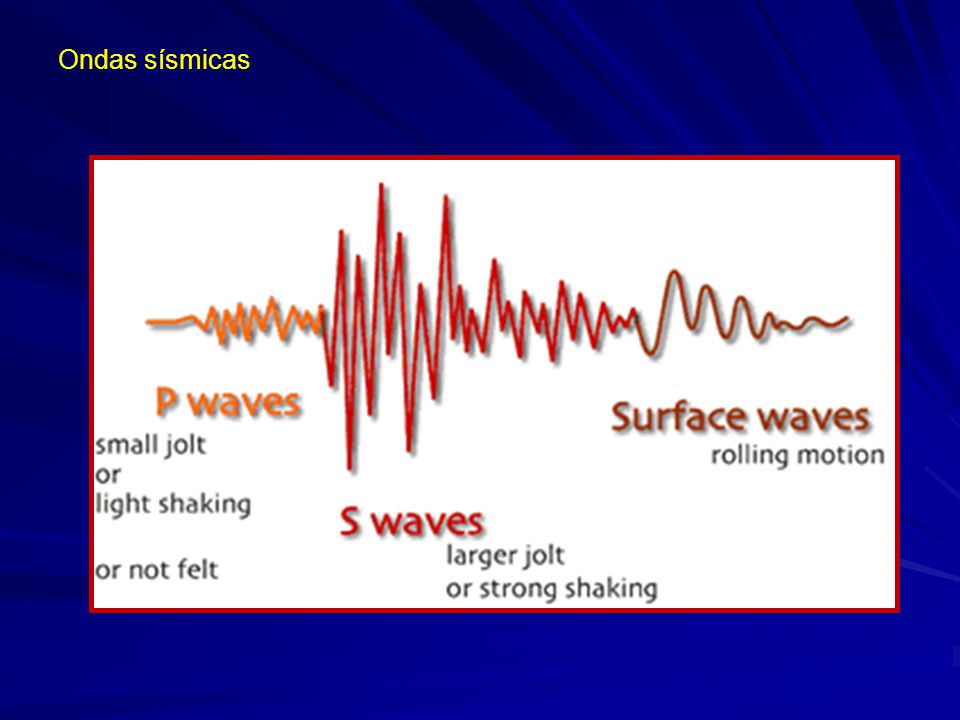

16 Ondas sísmicas

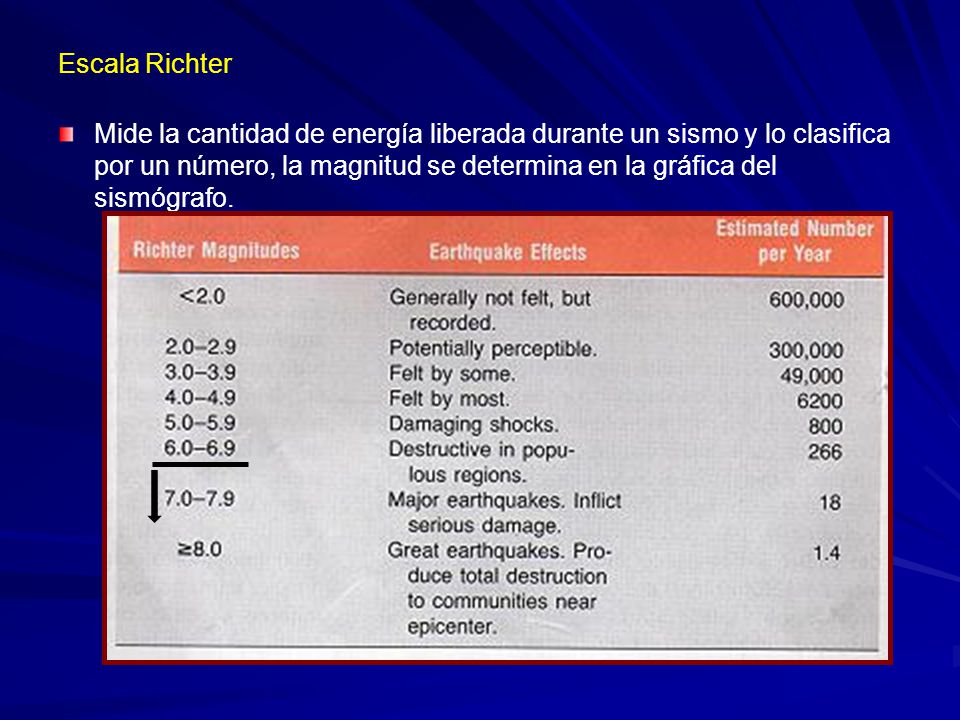

17 Escala Richter Mide la cantidad de energía liberada durante un sismo y lo clasifica por un número, la magnitud se determina en la gráfica del sismógrafo.

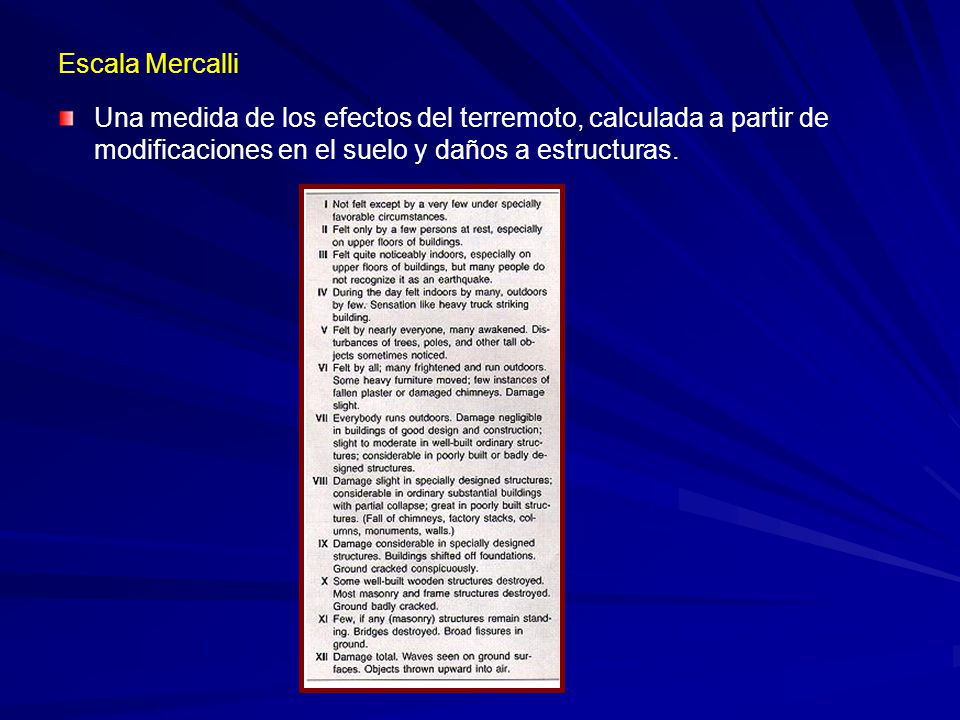

18 Escala Mercalli Una medida de los efectos del terremoto, calculada a partir de modificaciones en el suelo y daños a estructuras.

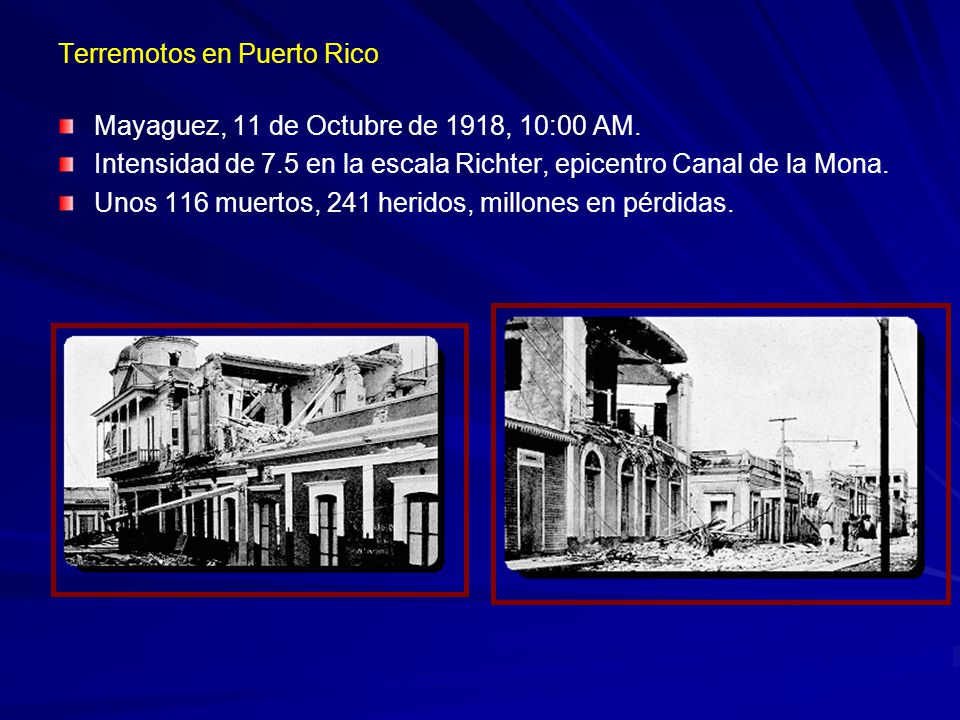

19 Terremotos en Puerto Rico Mayaguez, 11 de Octubre de 1918, 10:00 AM. Intensidad de 7.5 en la escala Richter, epicentro Canal de la Mona. Unos 116 muertos, 241 heridos, millones en pérdidas.

20 Terremotos en Puerto Rico Se calcula que el Tsunami afectó la costa nor-oeste unos 5 minutos luego del terremoto. Cerca del área de Punta Agujerada, entre Mayaguez y Aguadilla, la altura se calculó en 6 m de altura.

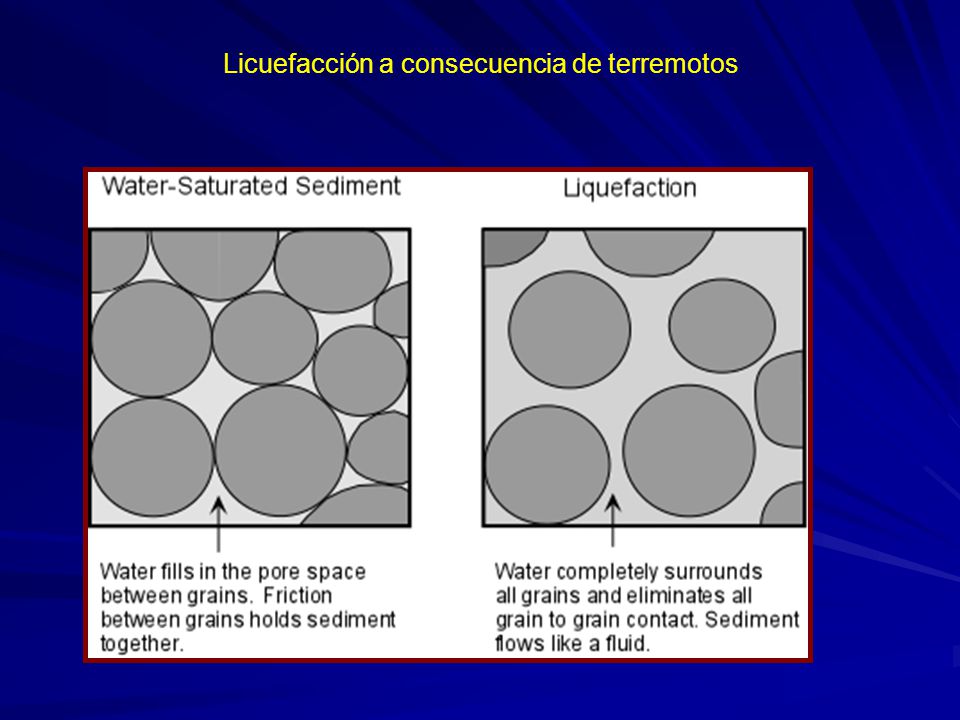

21 Licuefacción a consecuencia de terremotos

22 Terremotos en Puerto Rico Técnica de “Side-Looking Airborne Radar” (SLAR). Mayo 1987, altura vuelo 8,230 metros. Escala: 1:250,000.

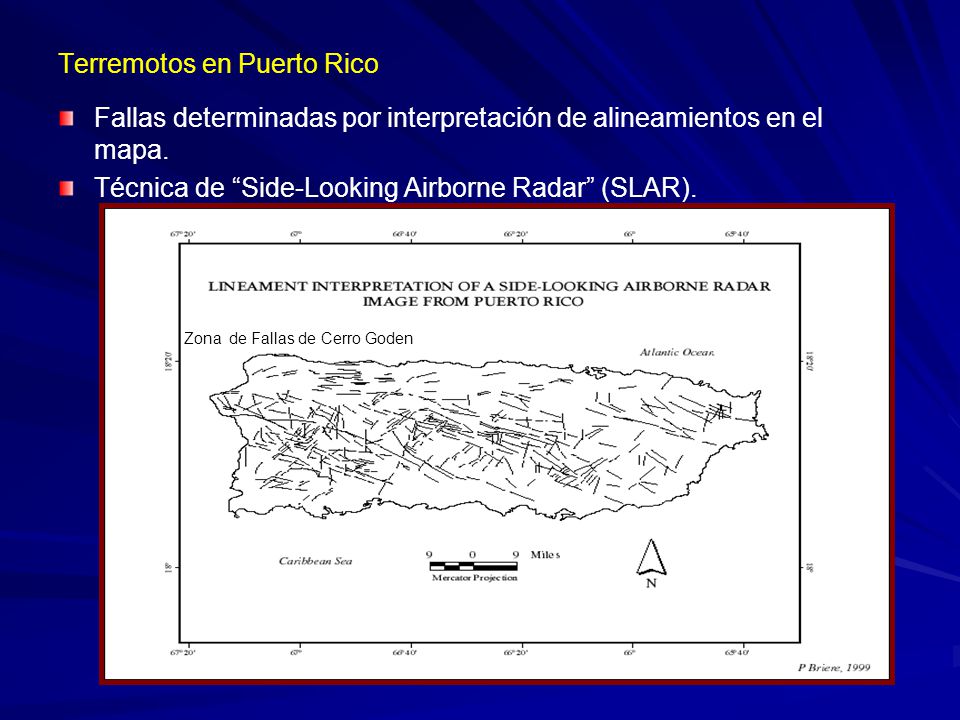

23 Terremotos en Puerto Rico Fallas determinadas por interpretación de alineamientos en el mapa. Técnica de “Side-Looking Airborne Radar” (SLAR). Zona de Fallas de Cerro Goden

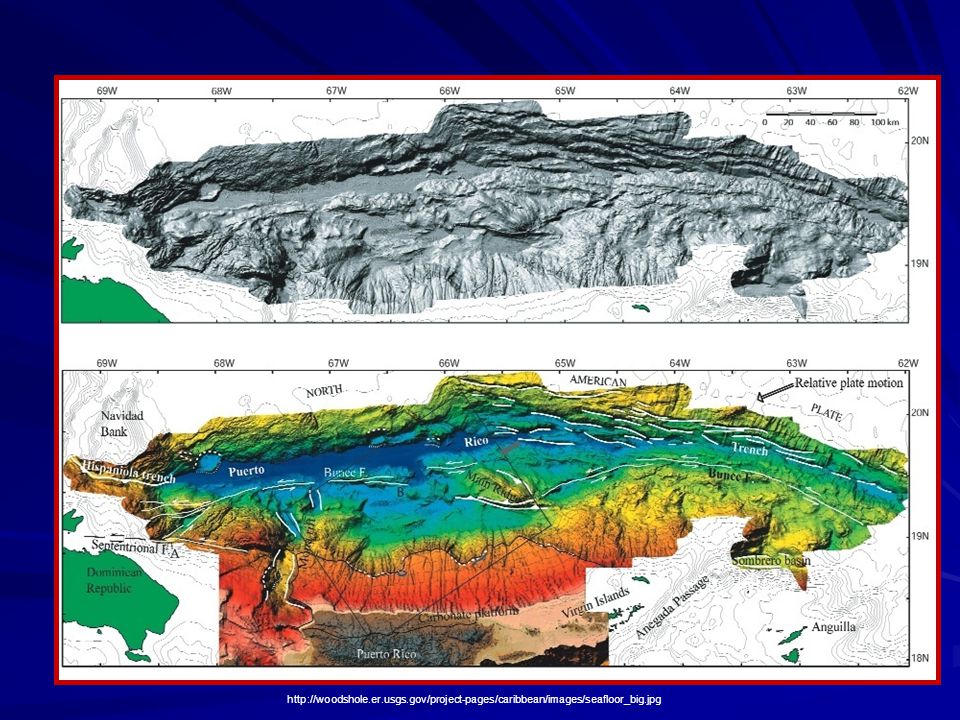

24 http://woodshole.er.usgs.gov/project-pages/caribbean/images/seafloor_big.jpg

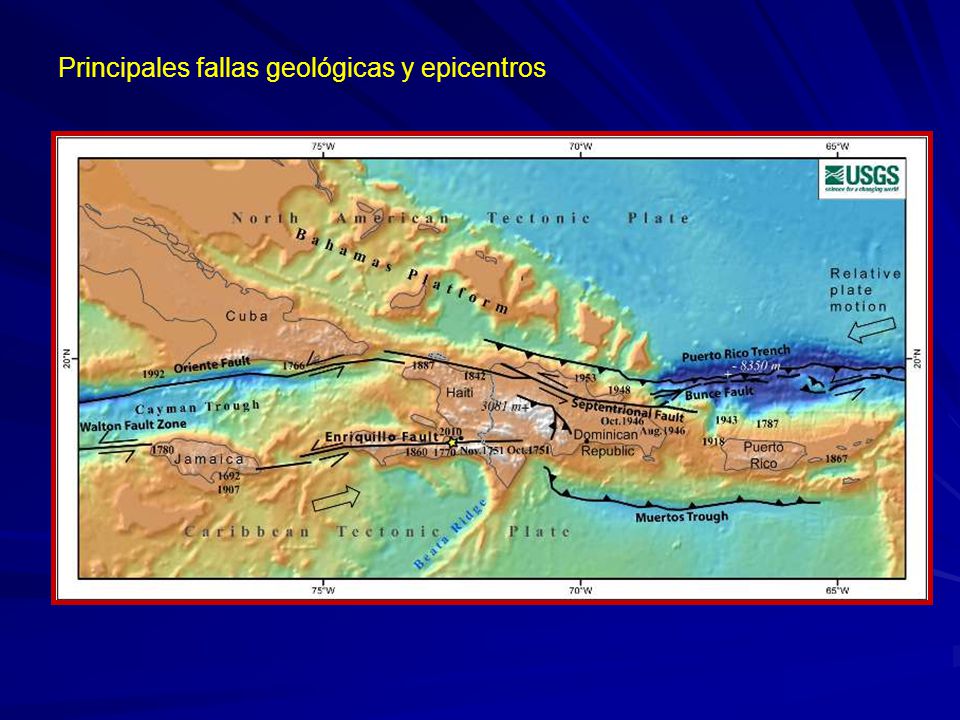

25 Principales fallas geológicas y epicentros

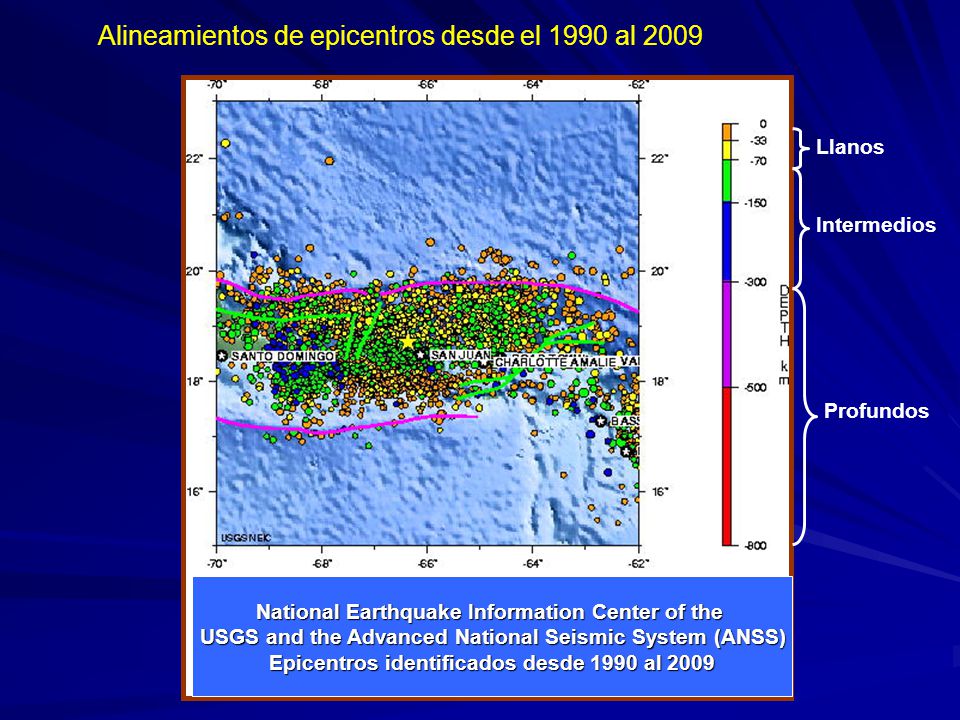

26 National Earthquake Information Center of the USGS and the Advanced National Seismic System (ANSS) Epicentros identificados desde 1990 al 2009 Llanos Intermedios Profundos Alineamientos de epicentros desde el 1990 al 2009

27 Minerales Un mineral es una substancia inorgánica sólida con un arreglo iónico interno establecido, una composición química definida y propiedades físicas específicas Los minerales son los agregados de las rocas, se conocen más de 3,000 minerales. Los minerales se forman al ocurrir la cristalización de los iones de ese elemento que se unen formando cristales de diferentes tamaños según la velocidad de enfriamiento. Se pueden clasificar en base a Brillo Brillo Habitat Habitat Composición química Composición química Estructura atómica Estructura atómica Fractura Fractura Gravedad específica Gravedad específica Magnetismo, Fluorecencia Magnetismo, Fluorecencia

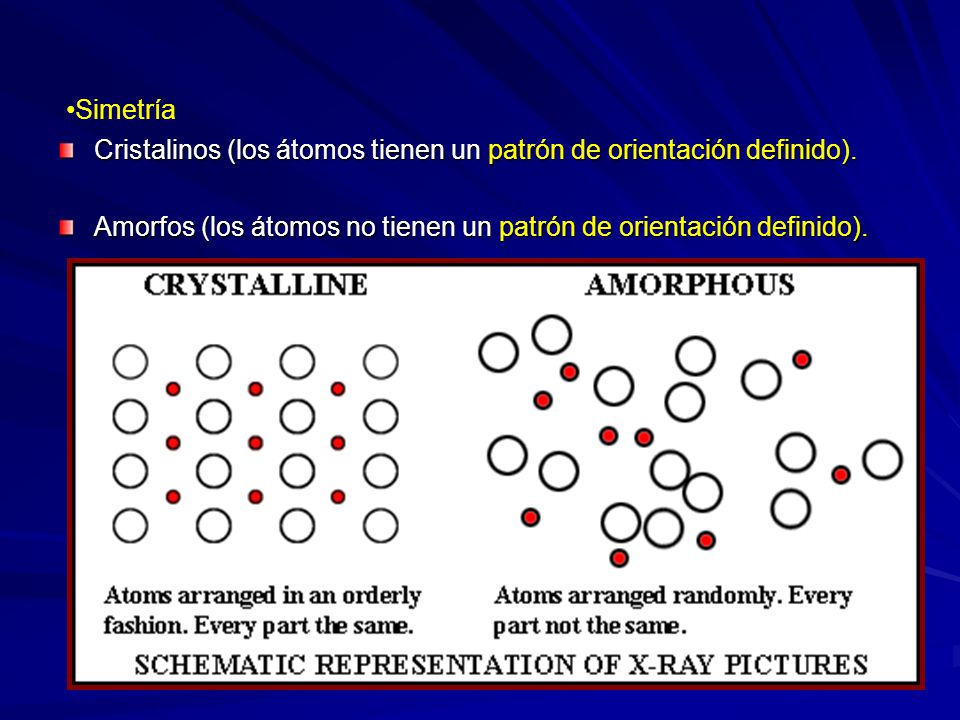

28 Cristalinos (los átomos tienen un patrón de orientación definido). Amorfos (los átomos no tienen un patrón de orientación definido). Simetría

29 Minerales La forma general de los minerales depende de la simetría, estructura atómica, composición química y localidad de formación. Malaquita Flor de Gypsum Welfenita

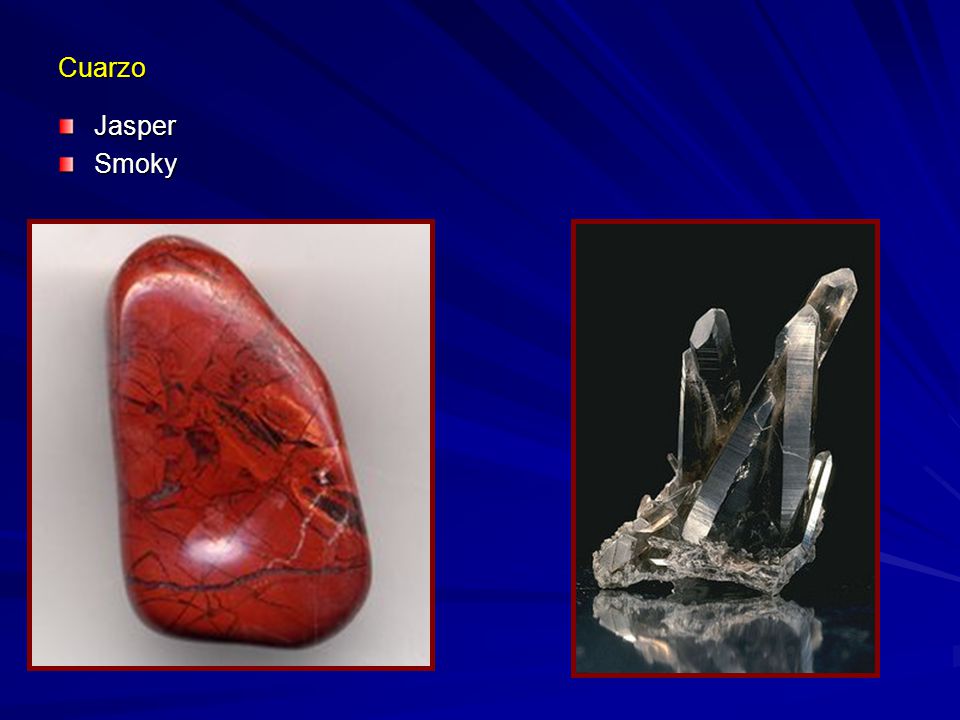

30 Cuarzo JasperSmoky

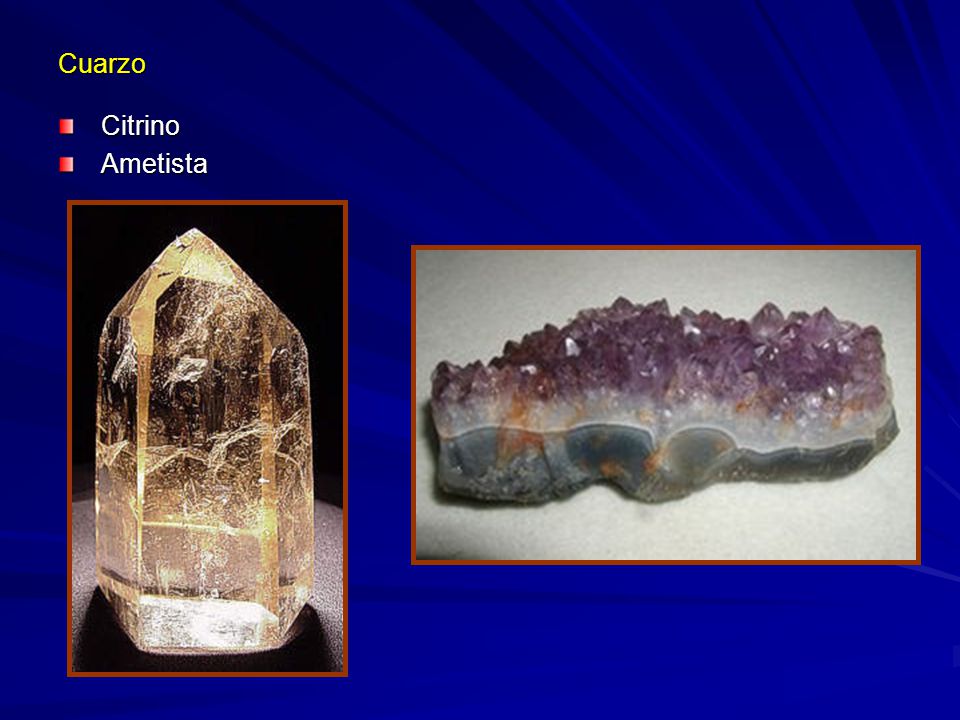

31 Cuarzo Citrino Citrino Ametista Ametista

32 Cuarzo Citrino claro

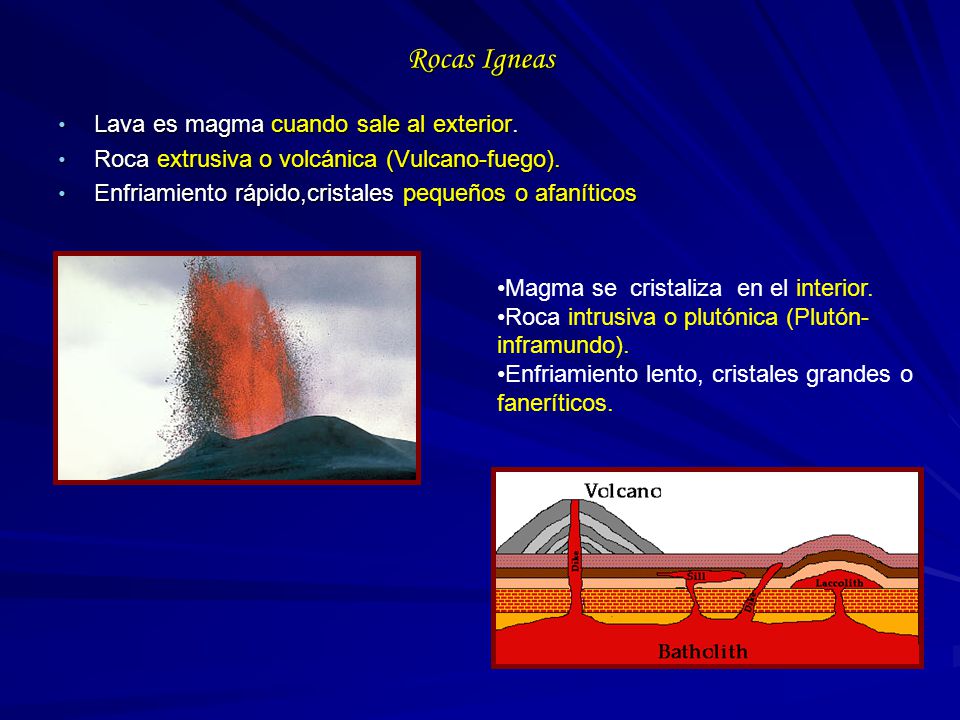

33 Rocas Igneas Lava es magma cuando sale al exterior. Lava es magma cuando sale al exterior. Roca extrusiva o volcánica (Vulcano-fuego). Roca extrusiva o volcánica (Vulcano-fuego). Enfriamiento rápido,cristales pequeños o afaníticos Enfriamiento rápido,cristales pequeños o afaníticos Magma se cristaliza en el interior. Roca intrusiva o plutónica (Plutón- inframundo). Enfriamiento lento, cristales grandes o faneríticos.

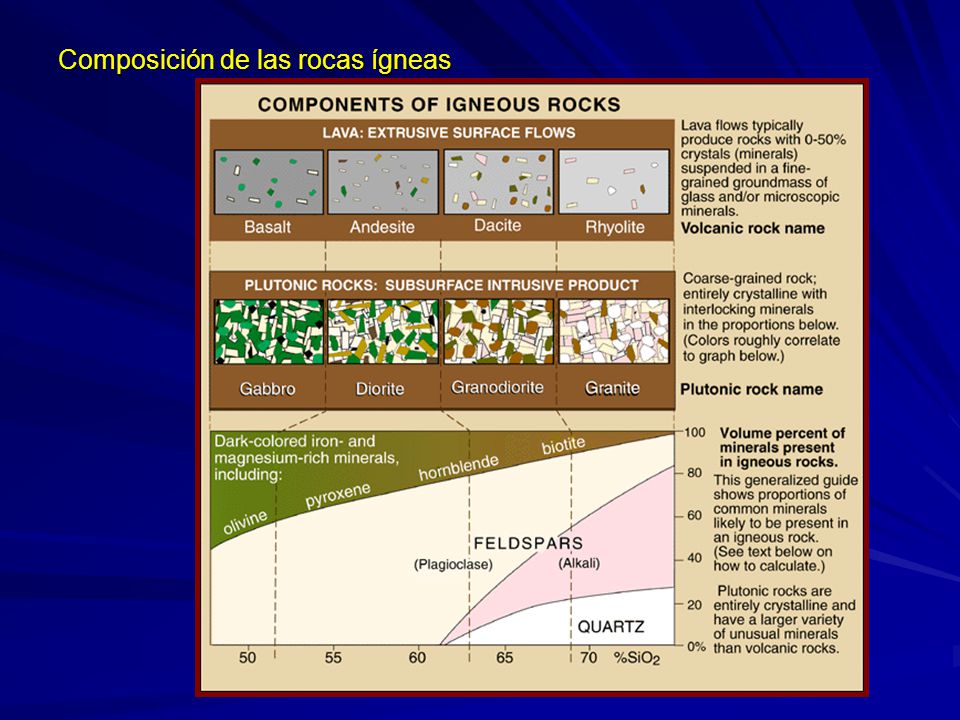

34 Composición de las rocas ígneas

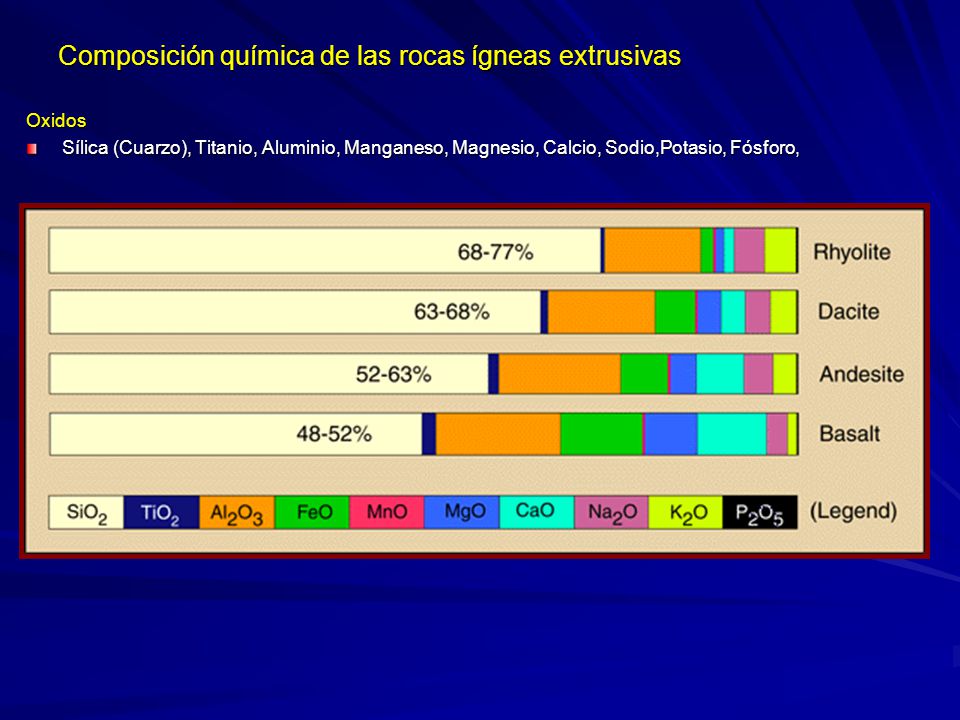

35 Composición química de las rocas ígneas extrusivas Oxidos Sílica (Cuarzo), Titanio, Aluminio, Manganeso, Magnesio, Calcio, Sodio,Potasio, Fósforo,

36 Basalto (extrusiva) “Roca dura” Gabbro (intrusiva) Basalto (extrusiva) “Roca dura” Gabbro (intrusiva) Olivino: cristales oscuros Plagioclasa: cristales claros

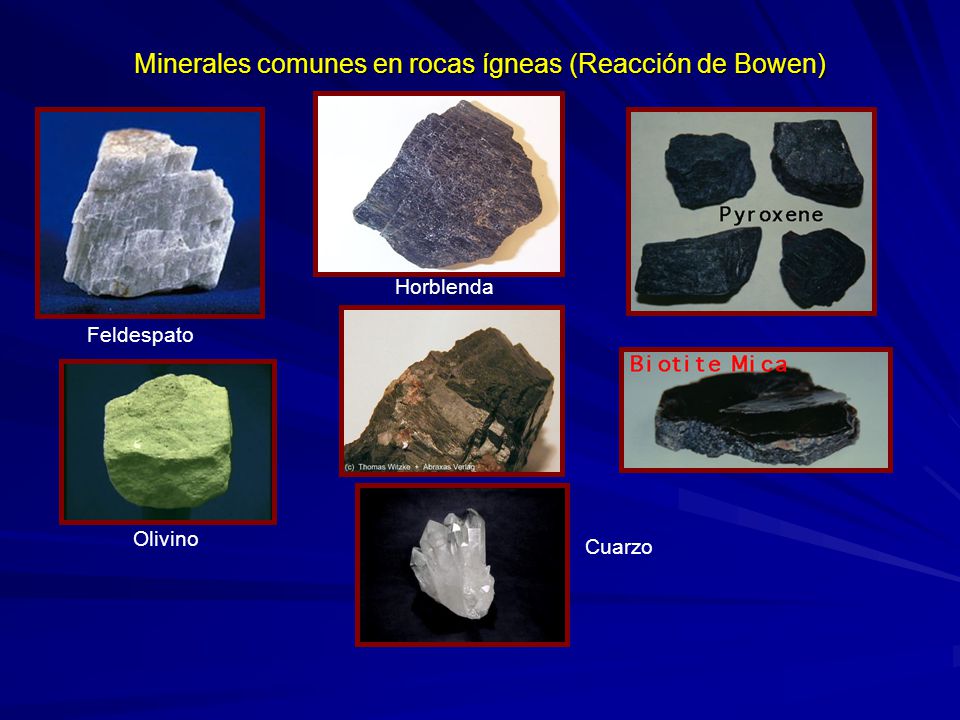

37 Minerales comunes en rocas ígneas (Reacción de Bowen) Olivino Horblenda Cuarzo Feldespato

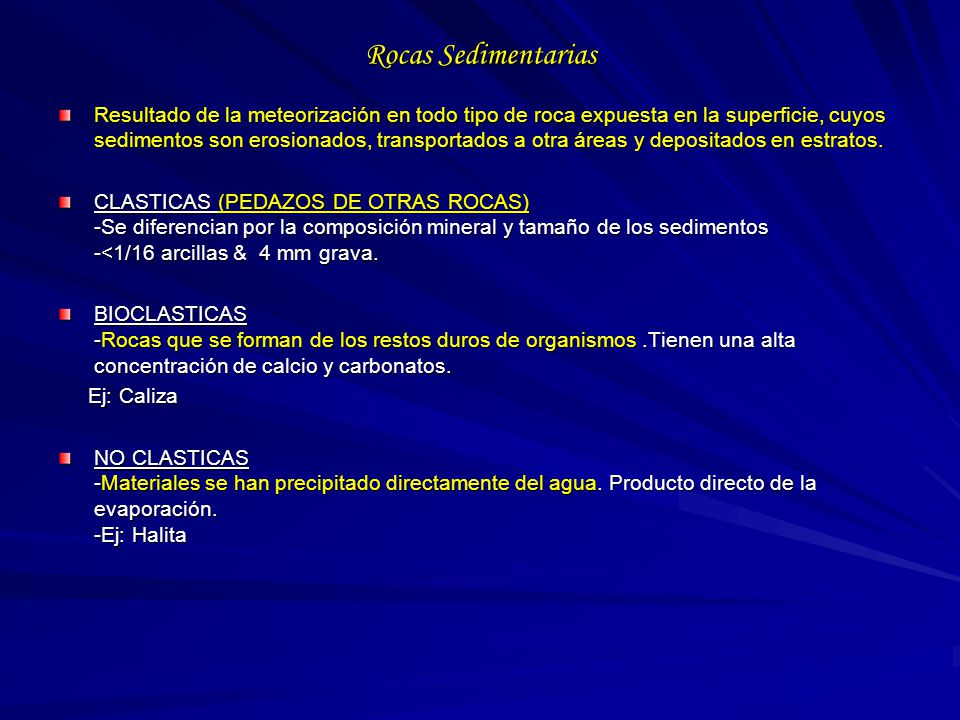

38 Rocas Sedimentarias Resultado de la meteorización en todo tipo de roca expuesta en la superficie, cuyos sedimentos son erosionados, transportados a otra áreas y depositados en estratos. CLASTICAS (PEDAZOS DE OTRAS ROCAS) -Se diferencian por la composición mineral y tamaño de los sedimentos -<1/16 arcillas & 4 mm grava. BIOCLASTICAS -Rocas que se forman de los restos duros de organismos.Tienen una alta concentración de calcio y carbonatos. Ej: Caliza Ej: Caliza NO CLASTICAS -Materiales se han precipitado directamente del agua. Producto directo de la evaporación. -Ej: Halita

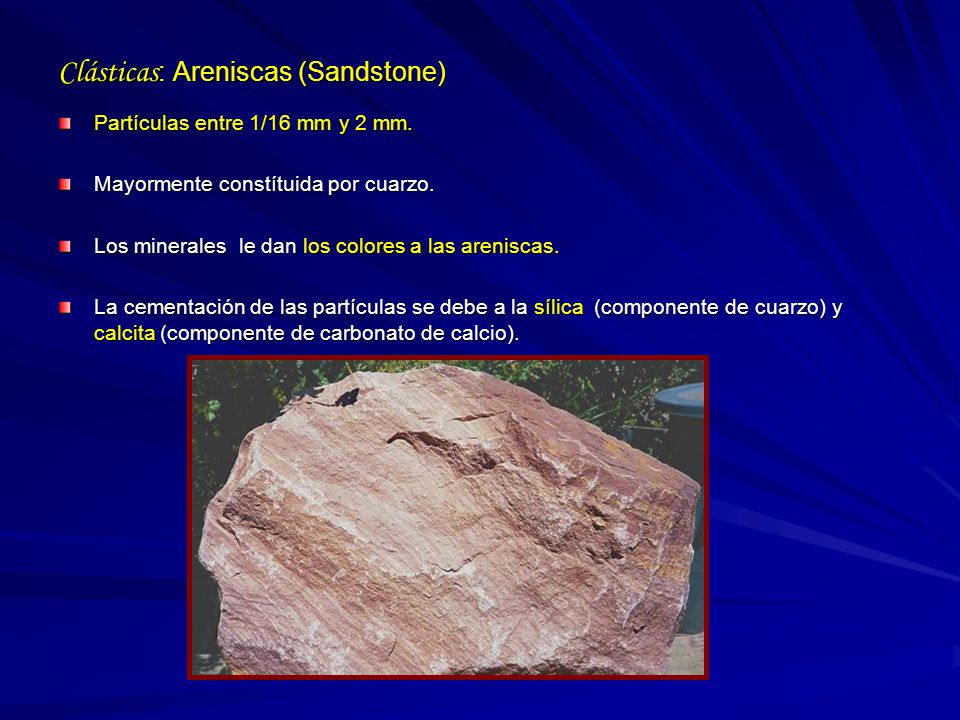

39 Clásticas : Areniscas (Sandstone) Partículas entre 1/16 mm y 2 mm. Mayormente constítuida por cuarzo. Los minerales le dan los colores a las areniscas. La cementación de las partículas se debe a la sílica (componente de cuarzo) y calcita (componente de carbonato de calcio).

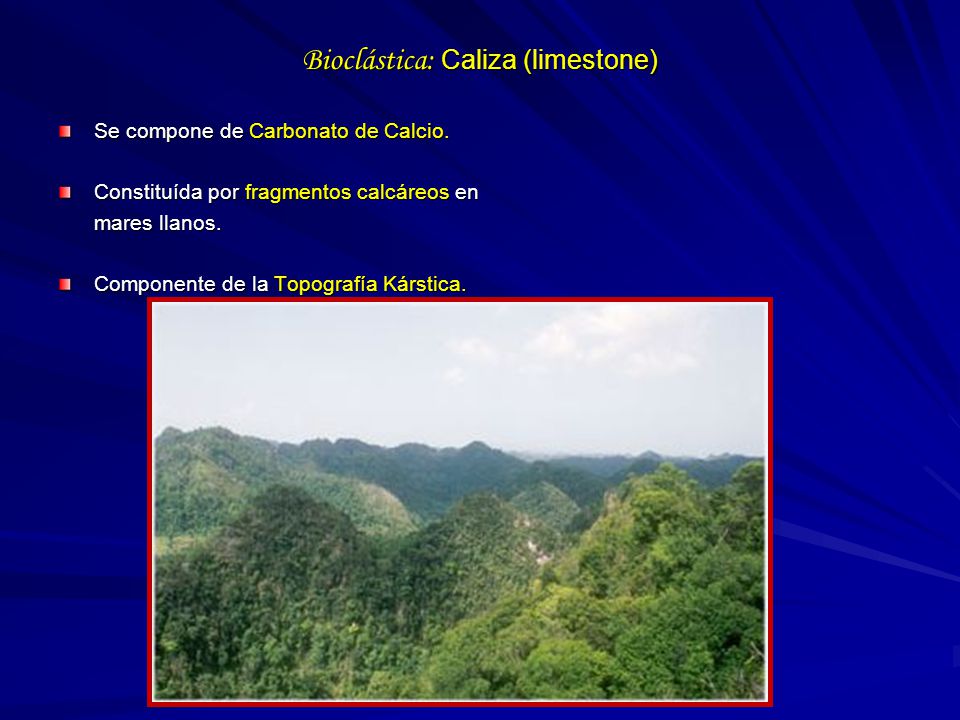

40 Bioclástica: Caliza (limestone) Se compone de Carbonato de Calcio. Constituída por fragmentos calcáreos en mares llanos. mares llanos. Componente de la Topografía Kárstica.

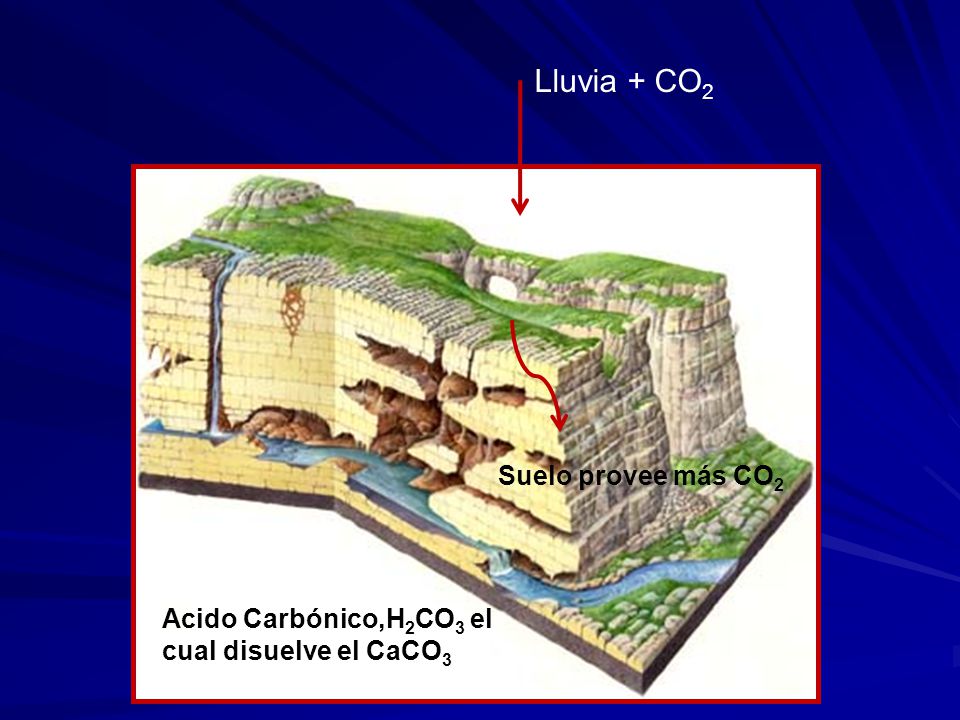

41 Lluvia + CO 2 Suelo provee más CO 2 Acido Carbónico,H 2 CO 3 el cual disuelve el CaCO 3

42 Fósiles en roca caliza (limestone)

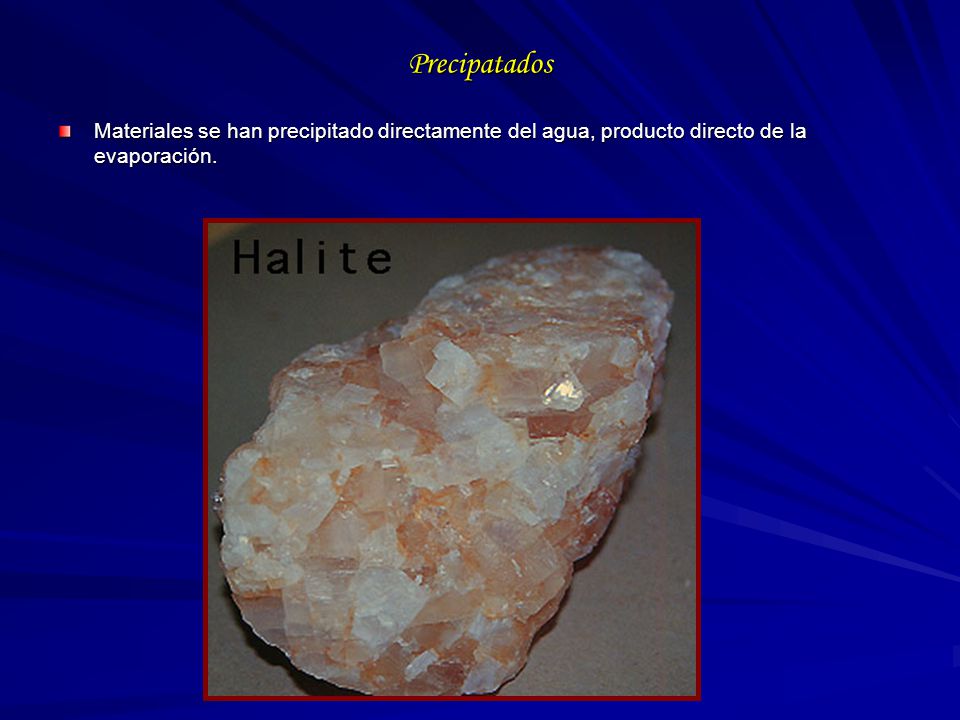

43 Precipatados Materiales se han precipitado directamente del agua, producto directo de la evaporación.

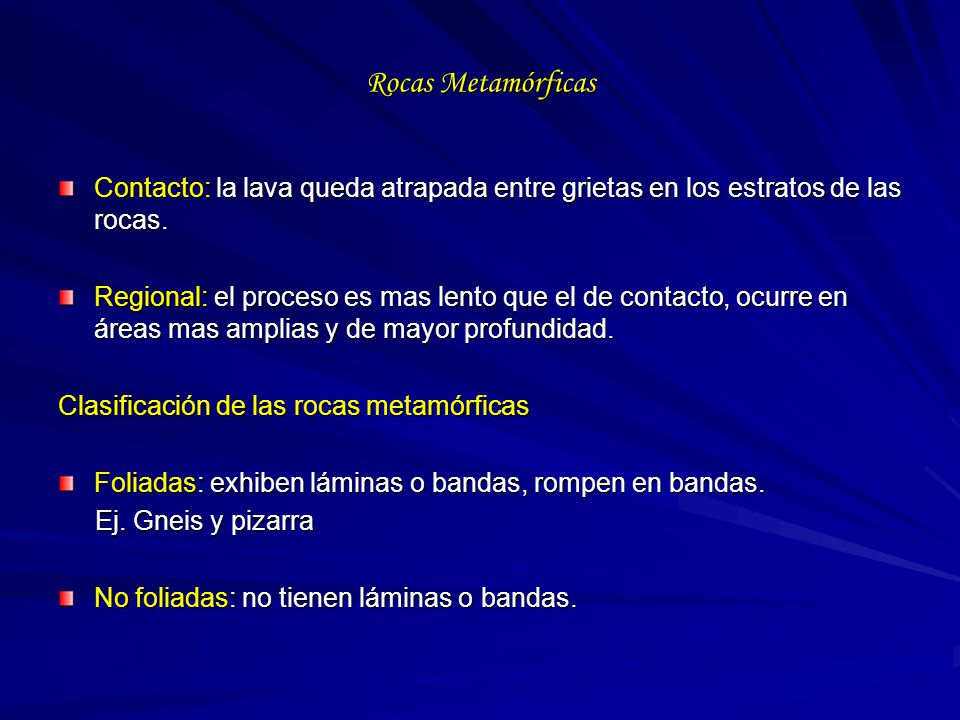

44 Rocas Metamórficas Contacto: la lava queda atrapada entre grietas en los estratos de las rocas. Regional: el proceso es mas lento que el de contacto, ocurre en áreas mas amplias y de mayor profundidad. Clasificación de las rocas metamórficas Foliadas: exhiben láminas o bandas, rompen en bandas. Ej. Gneis y pizarra Ej. Gneis y pizarra No foliadas: no tienen láminas o bandas.

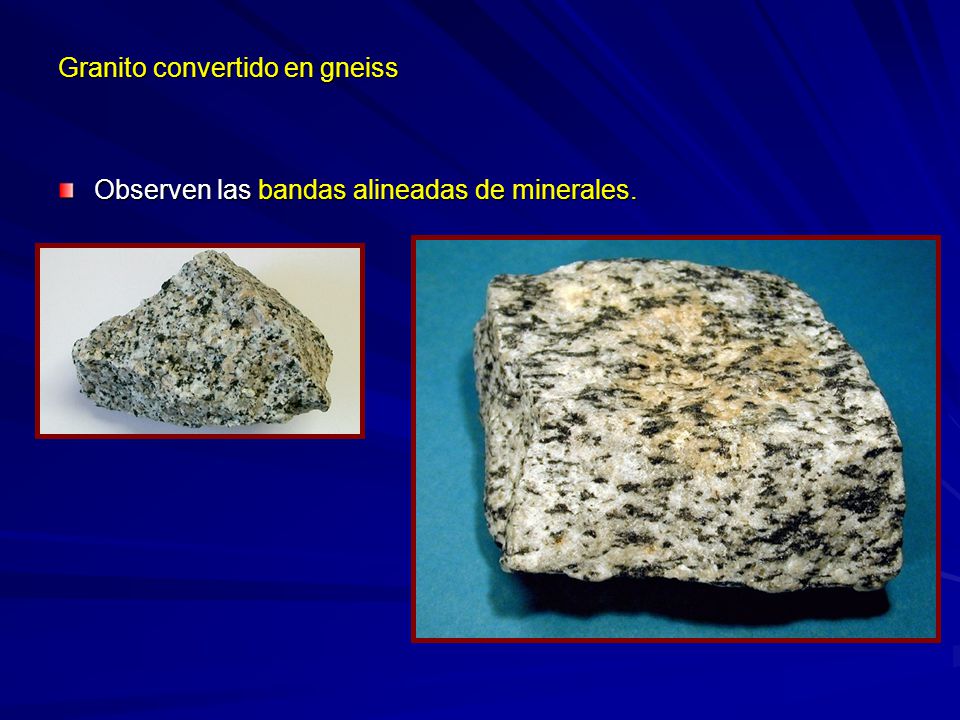

45 Granito convertido en gneiss Observen las bandas alineadas de minerales.

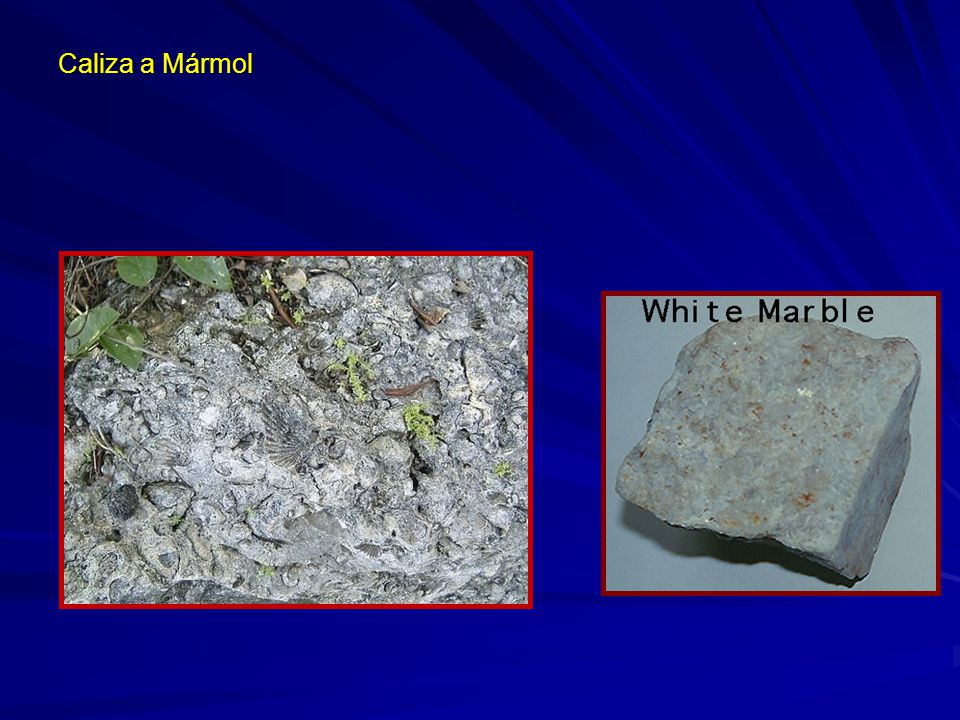

46 Caliza a Mármol

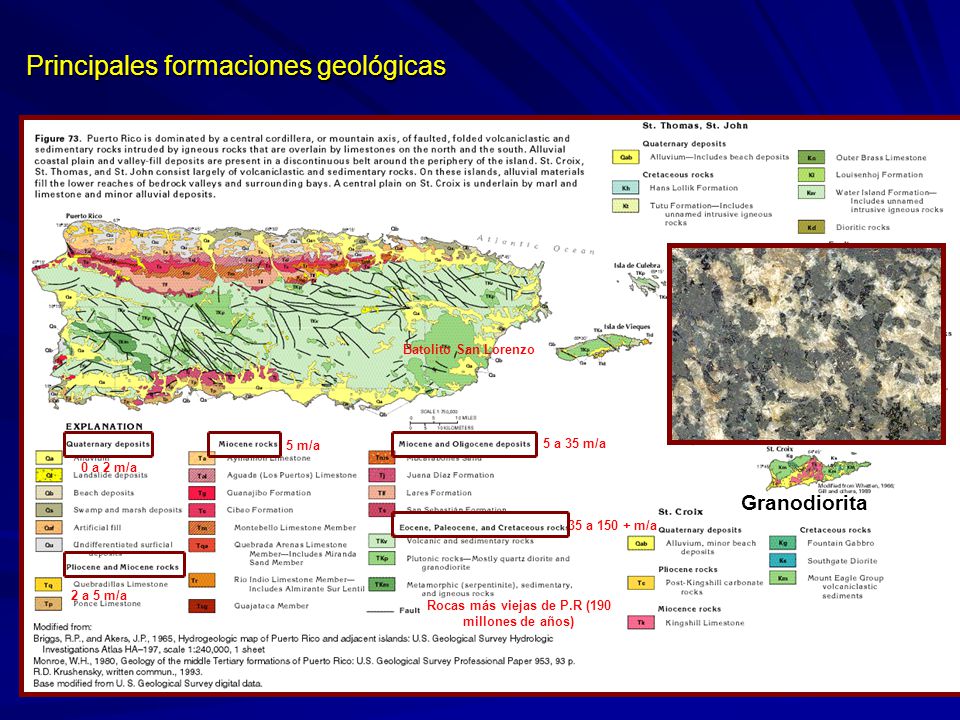

47 Principales formaciones geológicas Rocas más viejas de P.R (190 millones de años) 35 a 150 + m/a 5 a 35 m/a 5 m/a 2 a 5 m/a Batolito San Lorenzo 0 a 2 m/a Granodiorita

48 TSUNAMI

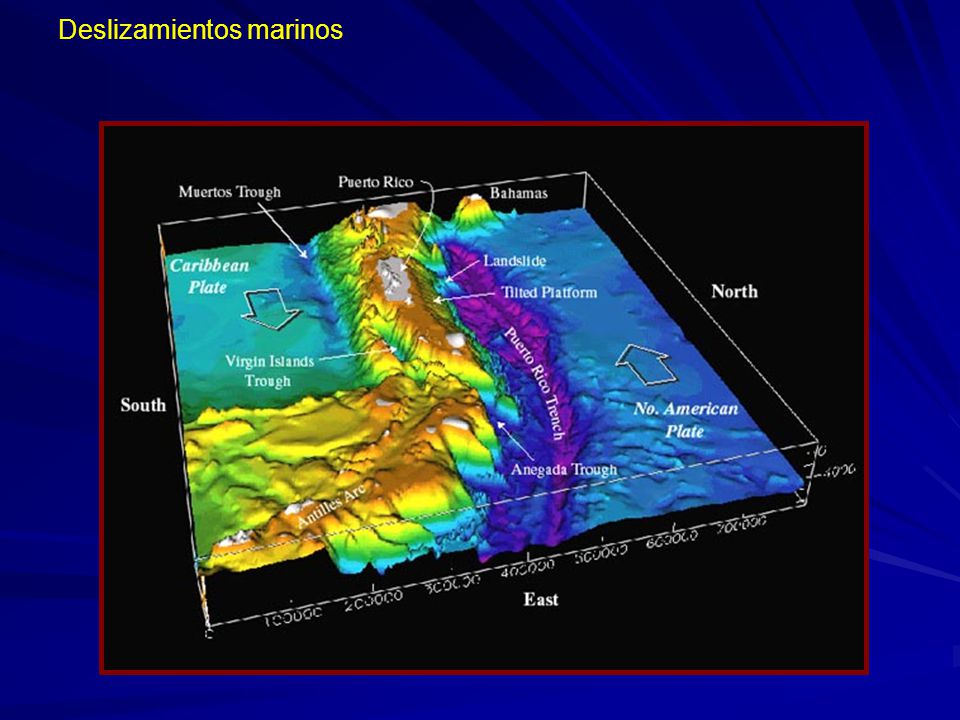

49 Deslizamientos marinos

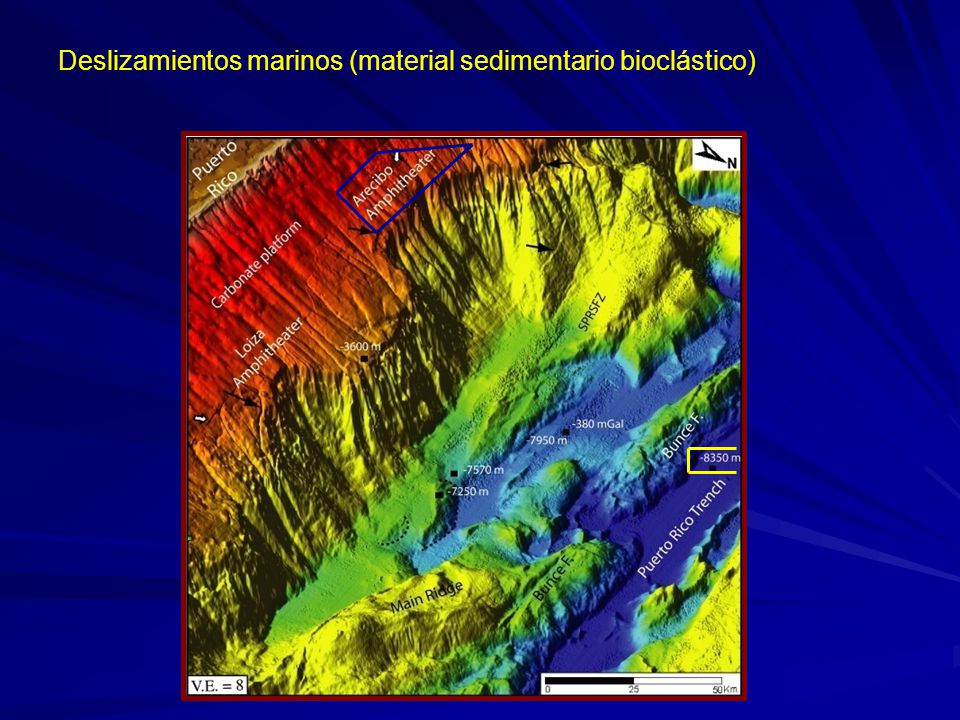

50 Deslizamientos marinos (material sedimentario bioclástico)

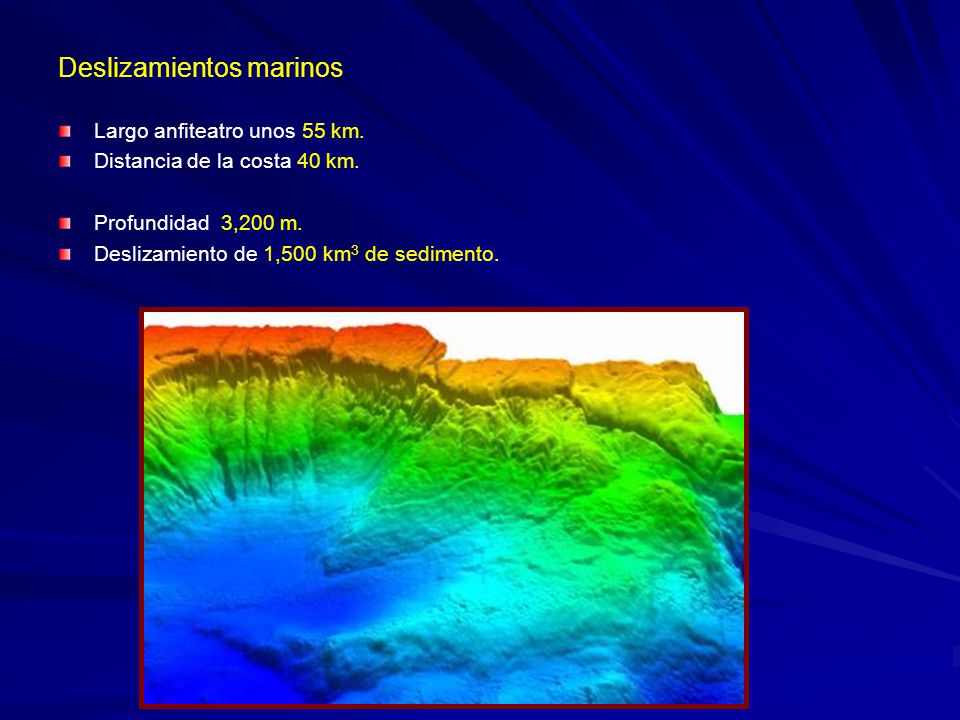

51 Deslizamientos marinos Largo anfiteatro unos 55 km. Distancia de la costa 40 km. Profundidad 3,200 m. Deslizamiento de 1,500 km 3 de sedimento.

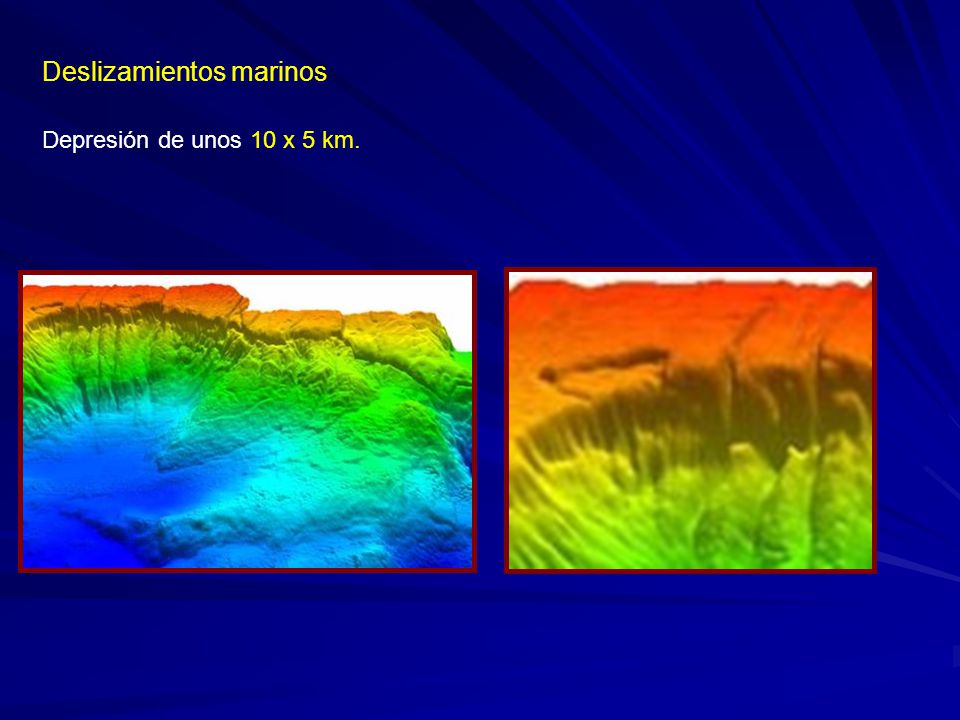

52 Deslizamientos marinos Depresión de unos 10 x 5 km.

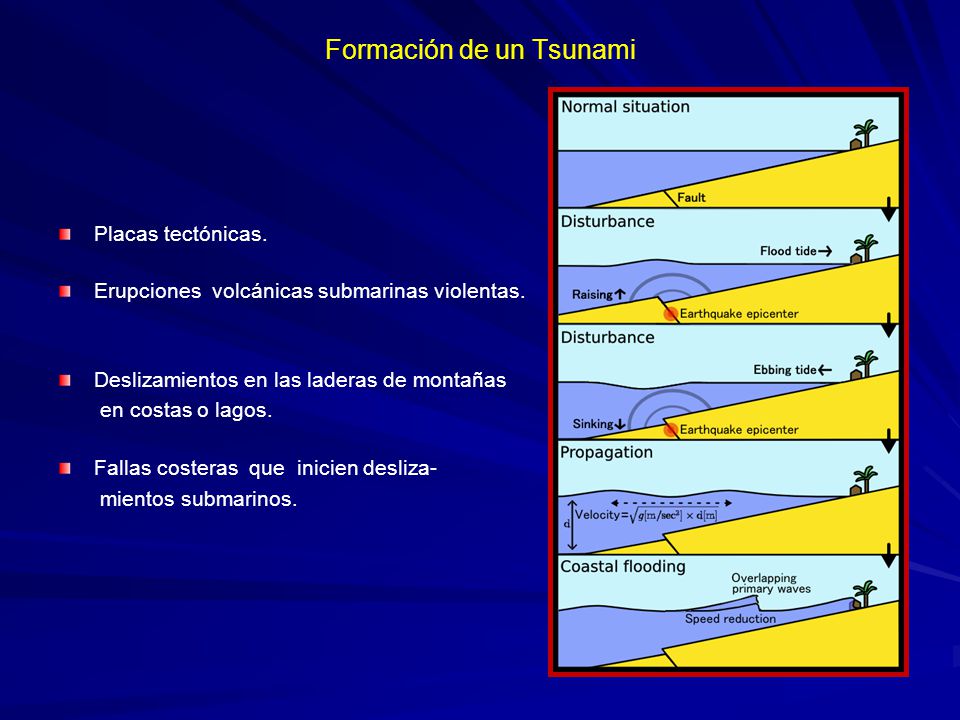

53 Formación de un Tsunami Placas tectónicas. Erupciones volcánicas submarinas violentas. Deslizamientos en las laderas de montañas en costas o lagos. Fallas costeras que inicien desliza- mientos submarinos.

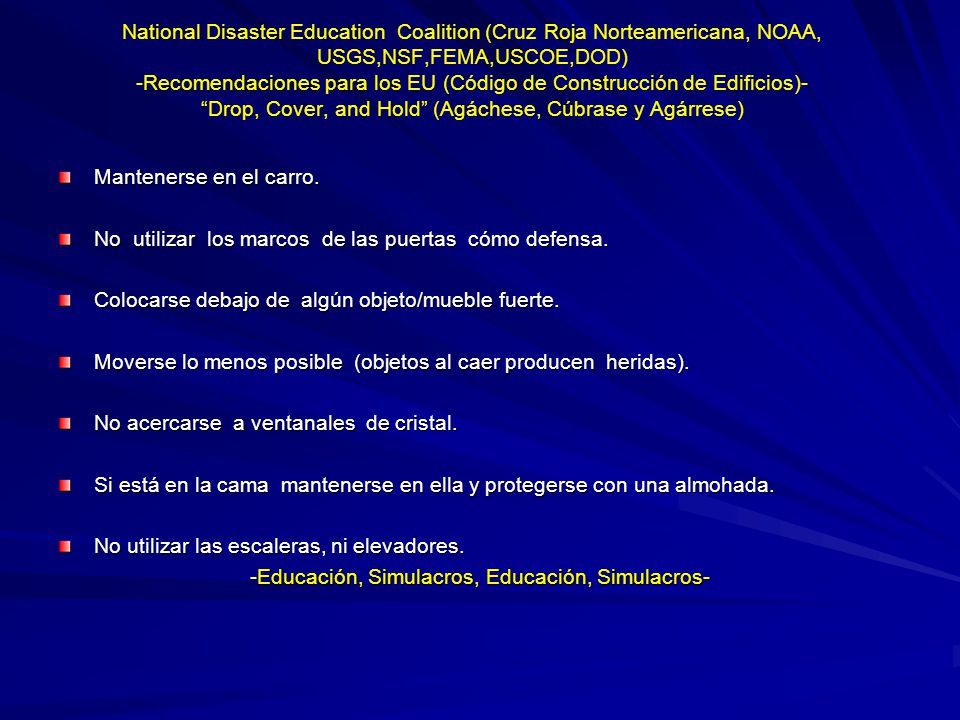

54 National Disaster Education Coalition (Cruz Roja Norteamericana, NOAA, USGS,NSF,FEMA,USCOE,DOD) -Recomendaciones para los EU (Código de Construcción de Edificios)- “Drop, Cover, and Hold” (Agáchese, Cúbrase y Agárrese) Mantenerse en el carro. No utilizar los marcos de las puertas cómo defensa. Colocarse debajo de algún objeto/mueble fuerte. Moverse lo menos posible (objetos al caer producen heridas). No acercarse a ventanales de cristal. Si está en la cama mantenerse en ella y protegerse con una almohada. No utilizar las escaleras, ni elevadores. -Educación, Simulacros, Educación, Simulacros-

55 Soy “Bolt”, experto en sismología y geología tienen preguntas?
