Ancho: 1.22 m Alto.0.90 m Peso: 680 – 998 kg Volumen: 0.25 m³ Área: 7.00 m² Número de hoyos: 17-24 FICHA TÉCNICA PALLET.

Presentación del tema: "Ancho: 1.22 m Alto.0.90 m Peso: 680 – 998 kg Volumen: 0.25 m³ Área: 7.00 m² Número de hoyos: 17-24 FICHA TÉCNICA PALLET."— Transcripción de la presentación:

1

2

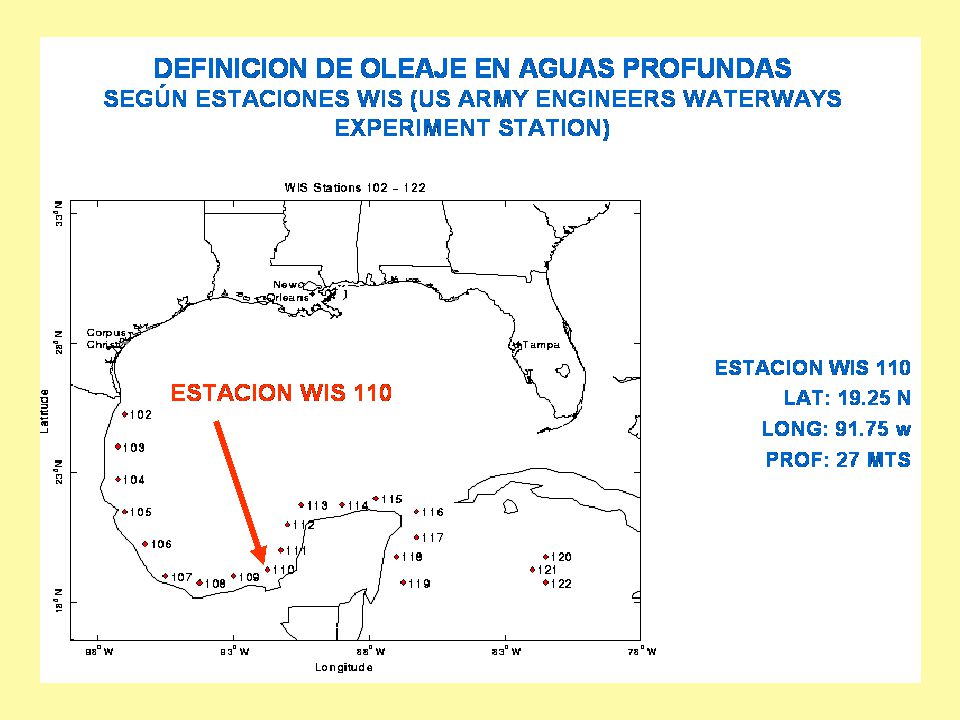

3

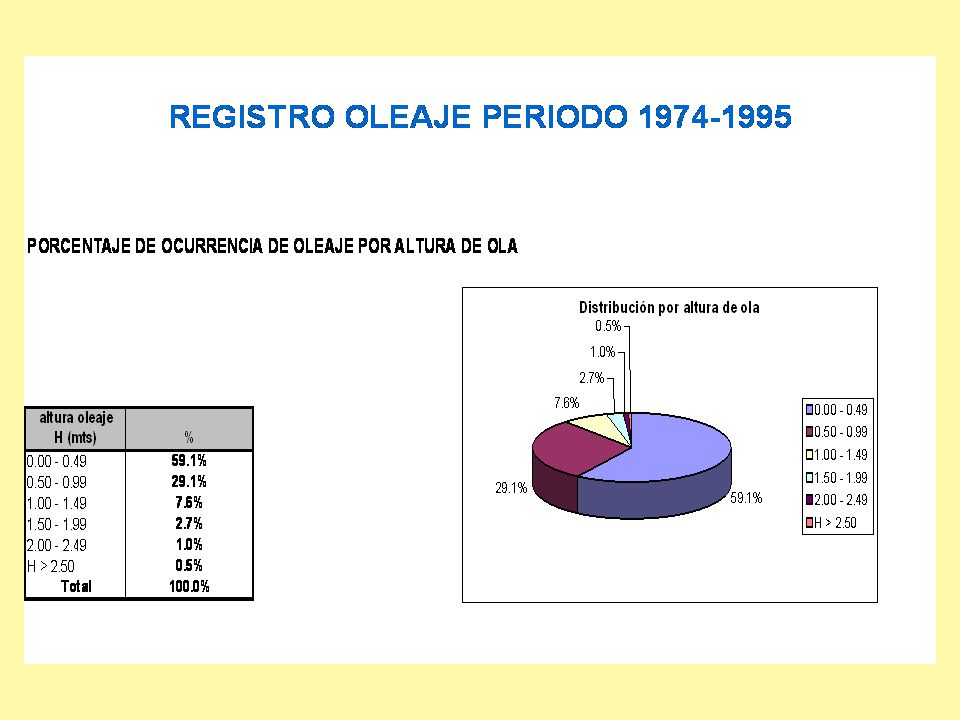

4

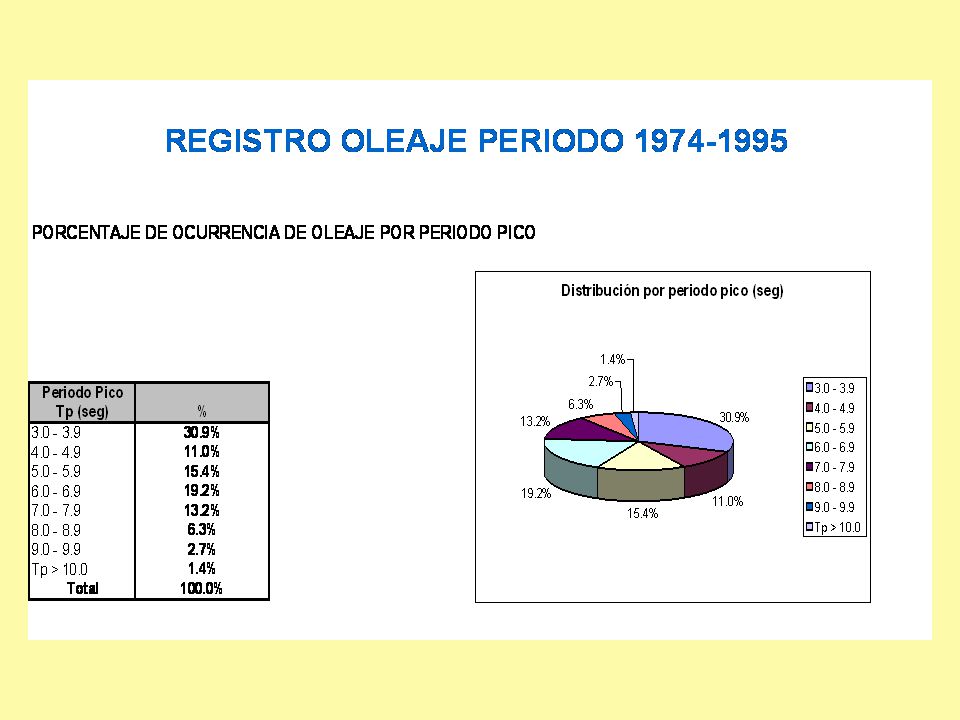

5

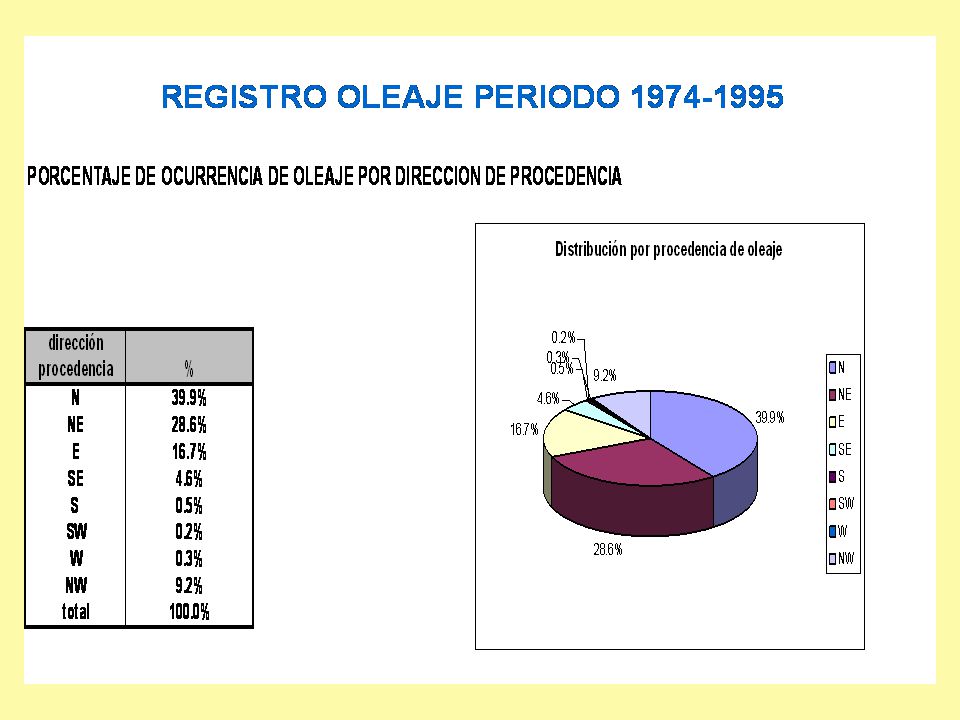

6

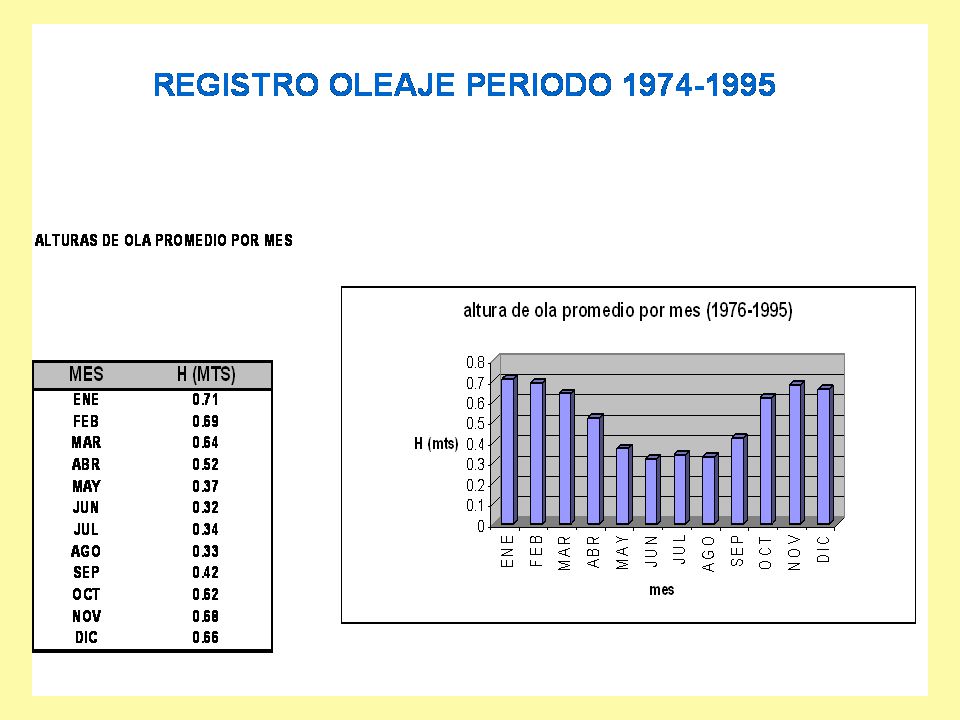

7

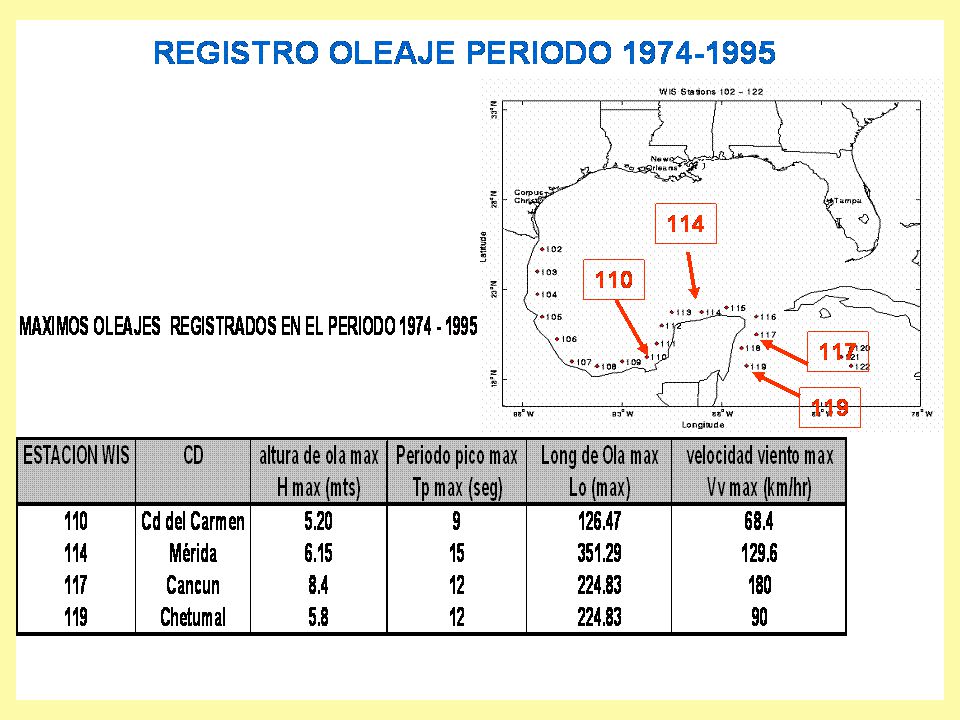

8

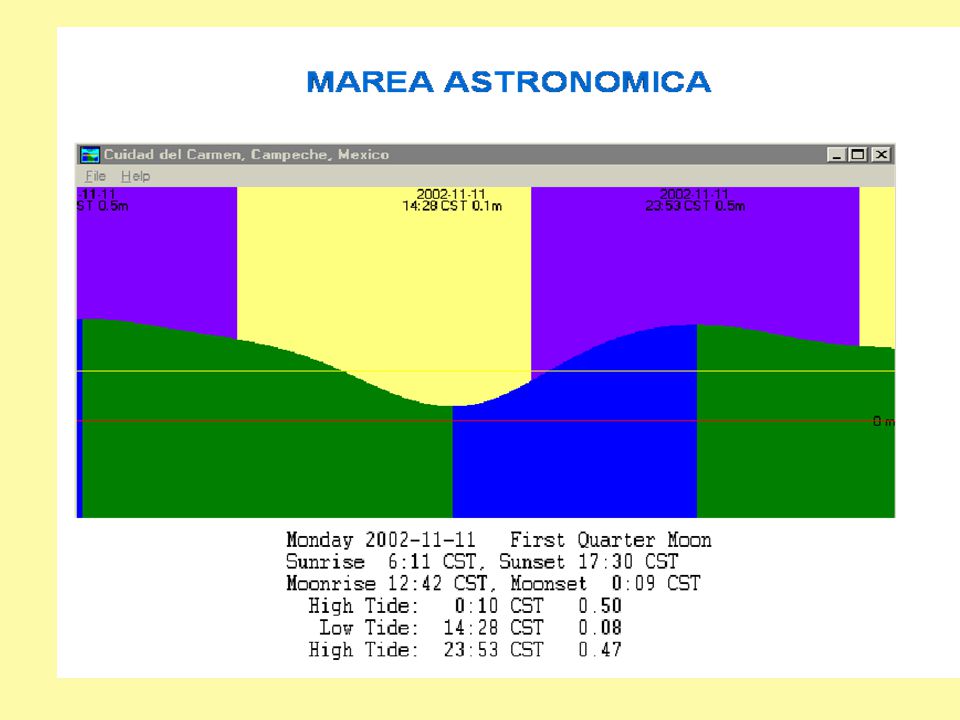

9

10

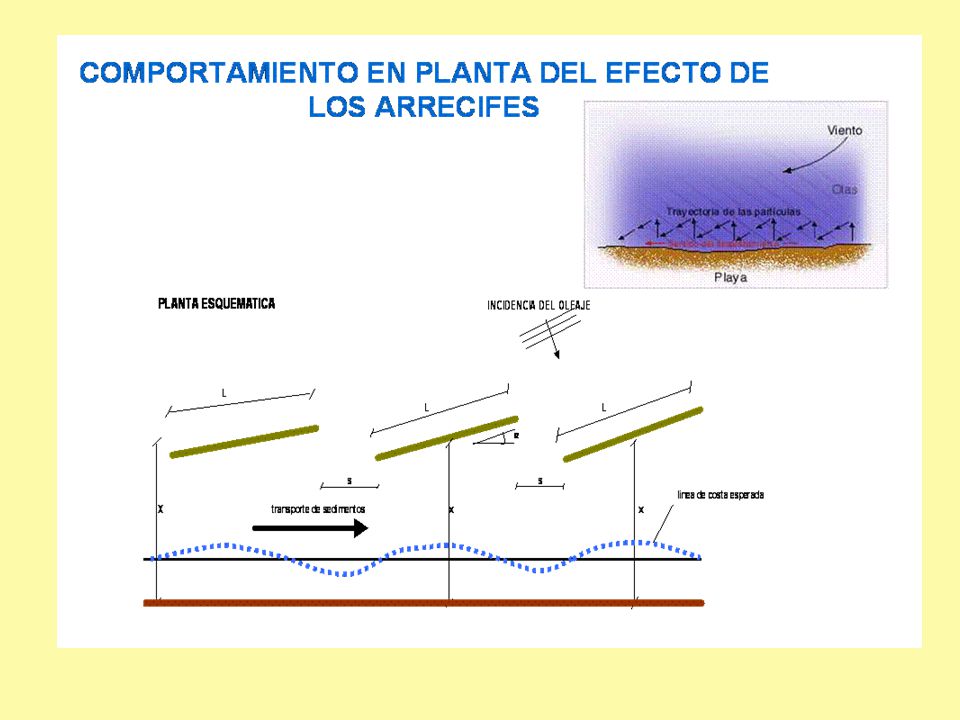

11

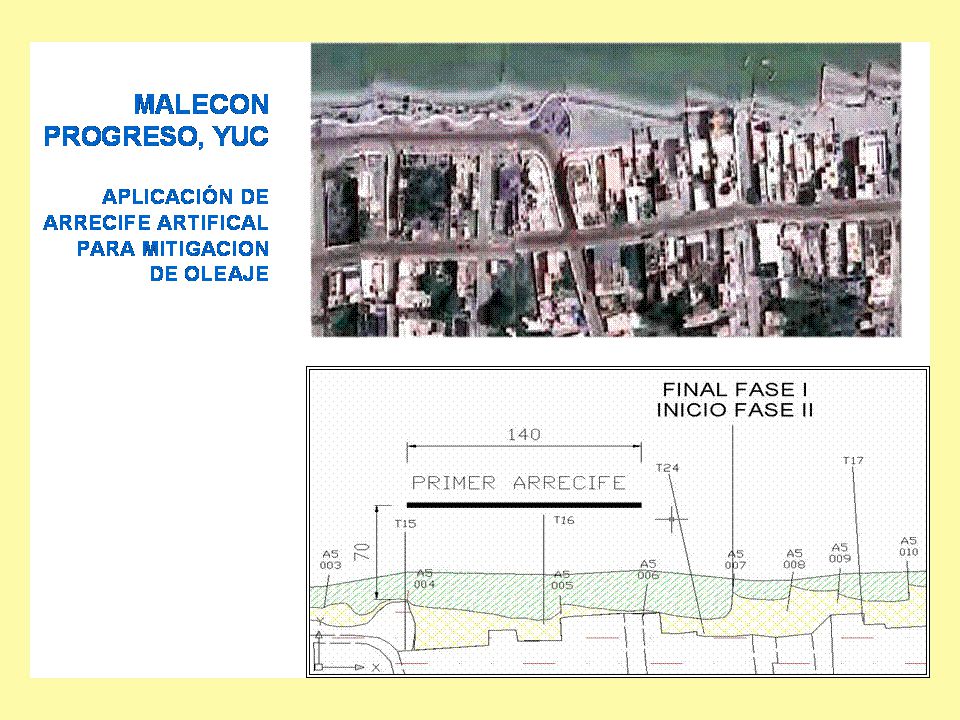

12

13

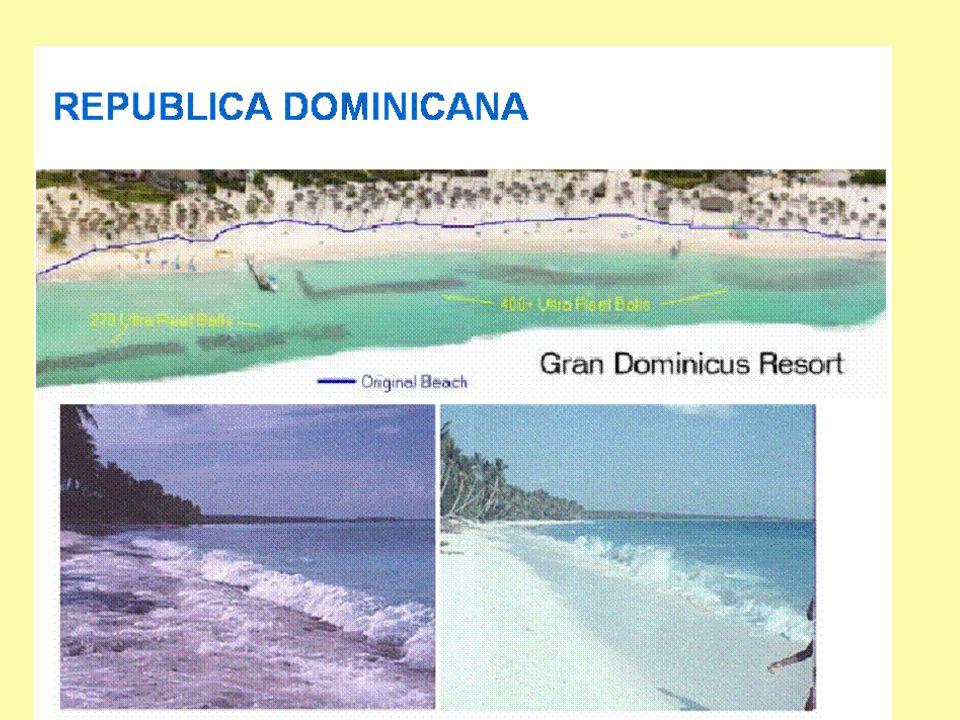

14

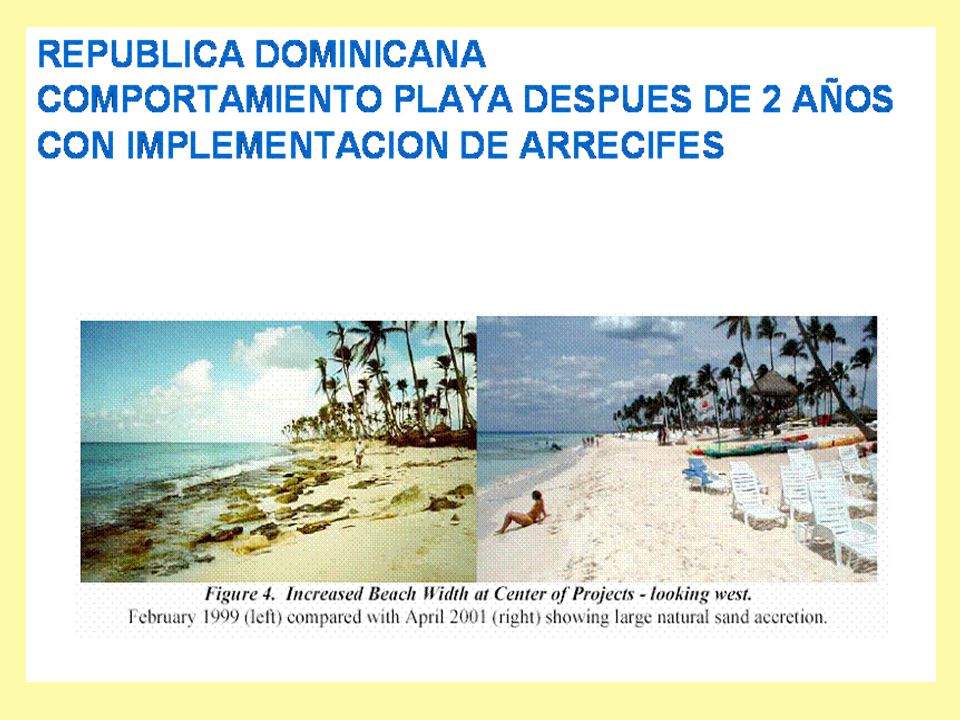

15

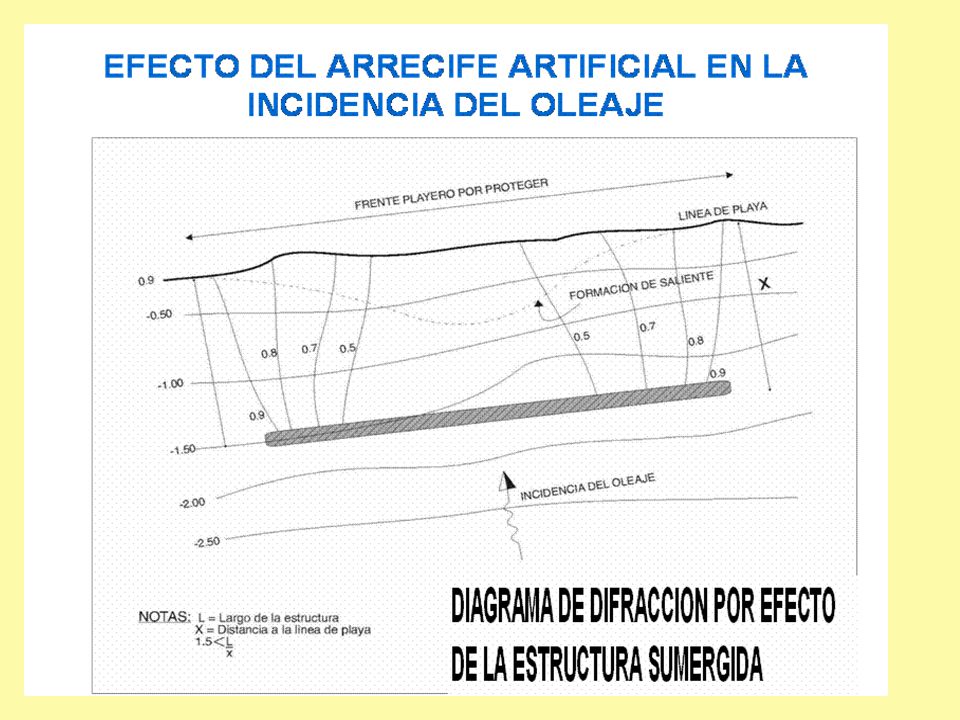

16

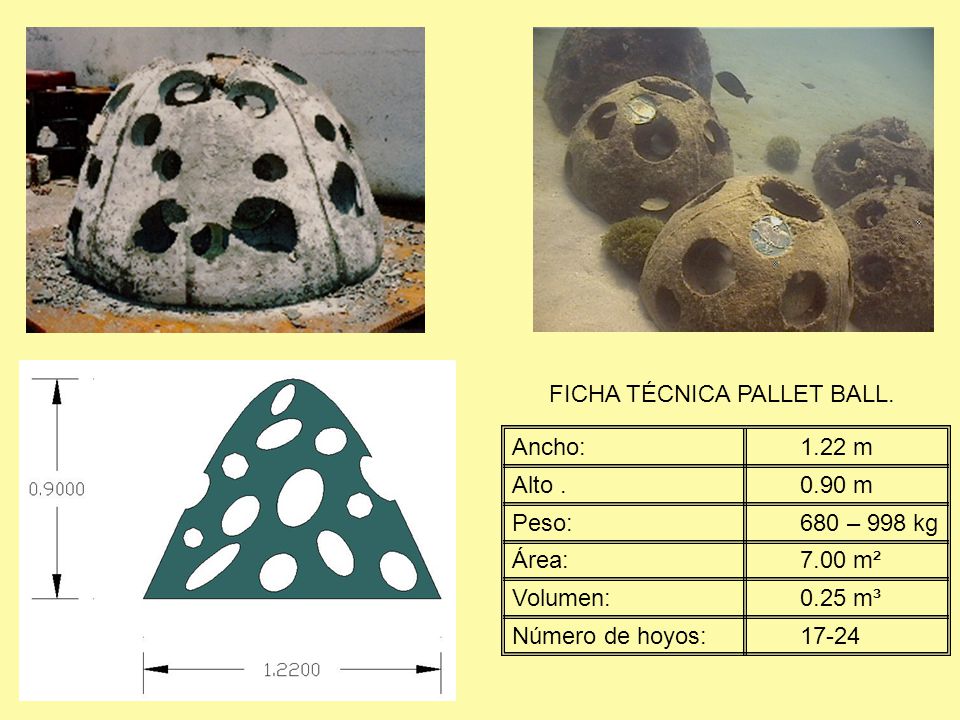

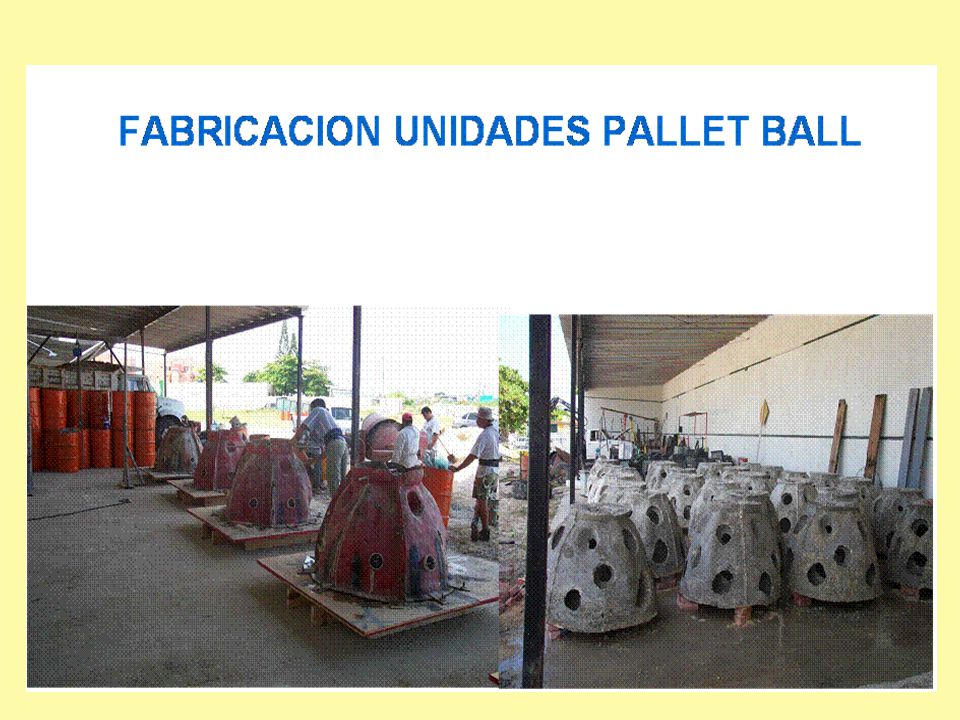

17 Ancho: 1.22 m Alto.0.90 m Peso: 680 – 998 kg Volumen: 0.25 m³ Área: 7.00 m² Número de hoyos: 17-24 FICHA TÉCNICA PALLET BALL.

18

19

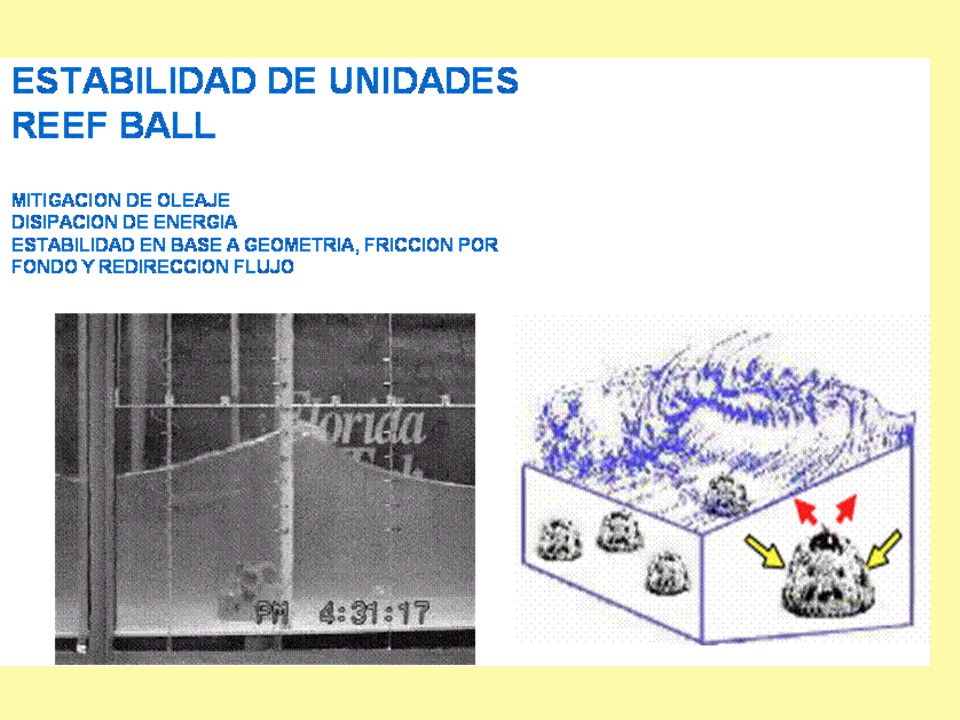

20

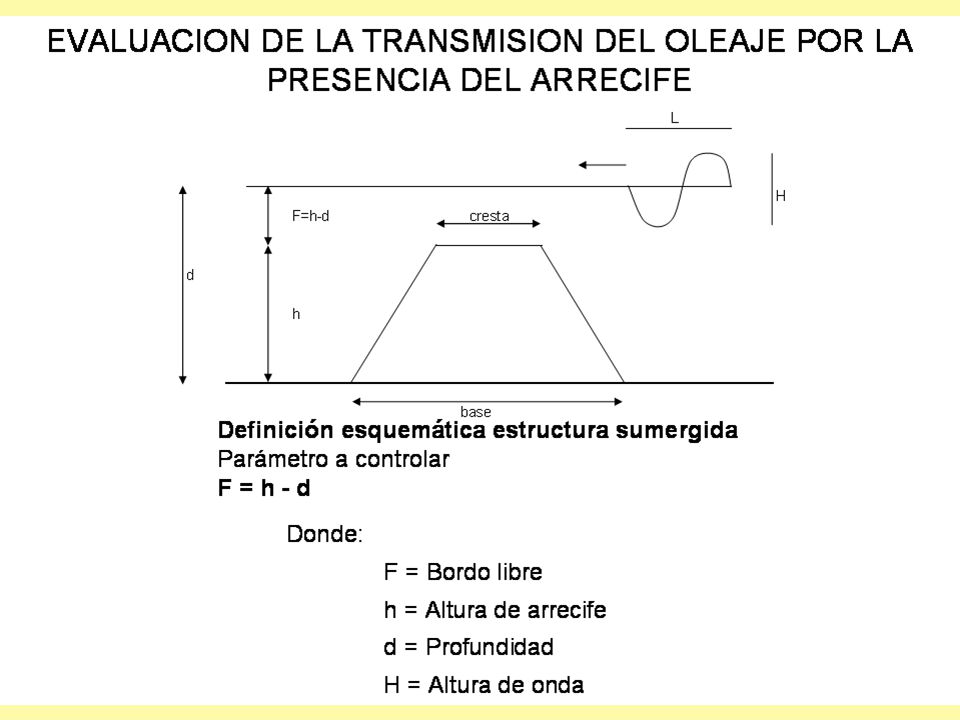

21

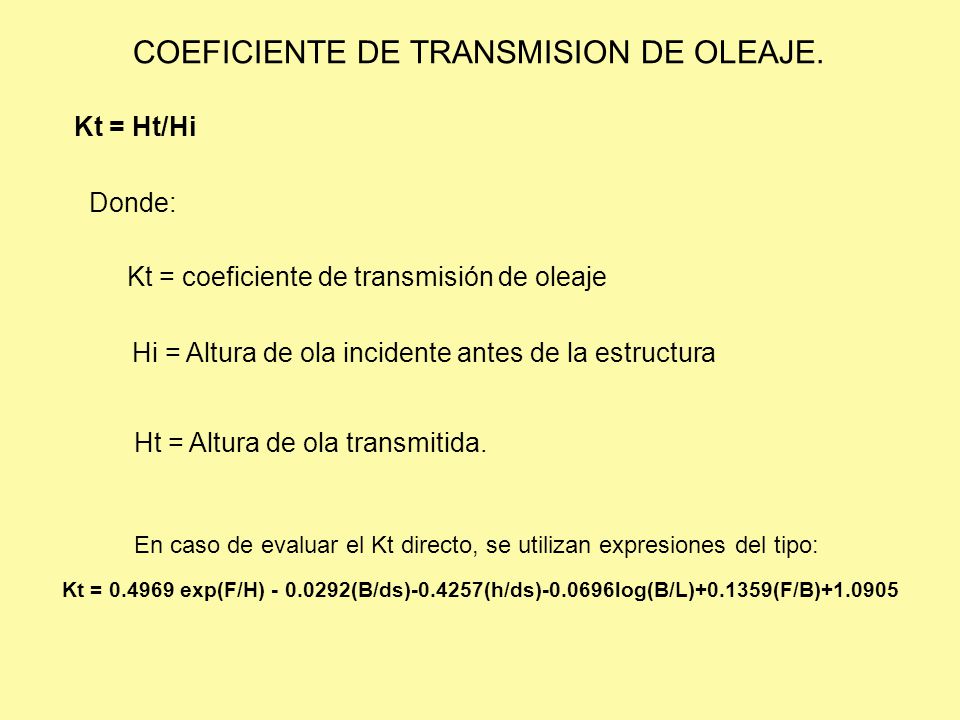

22 COEFICIENTE DE TRANSMISION DE OLEAJE. Kt = Ht/Hi Donde: Kt = coeficiente de transmisión de oleaje Hi = Altura de ola incidente antes de la estructura Ht = Altura de ola transmitida. Kt = 0.4969 exp(F/H) - 0.0292(B/ds)-0.4257(h/ds)-0.0696log(B/L)+0.1359(F/B)+1.0905 En caso de evaluar el Kt directo, se utilizan expresiones del tipo:

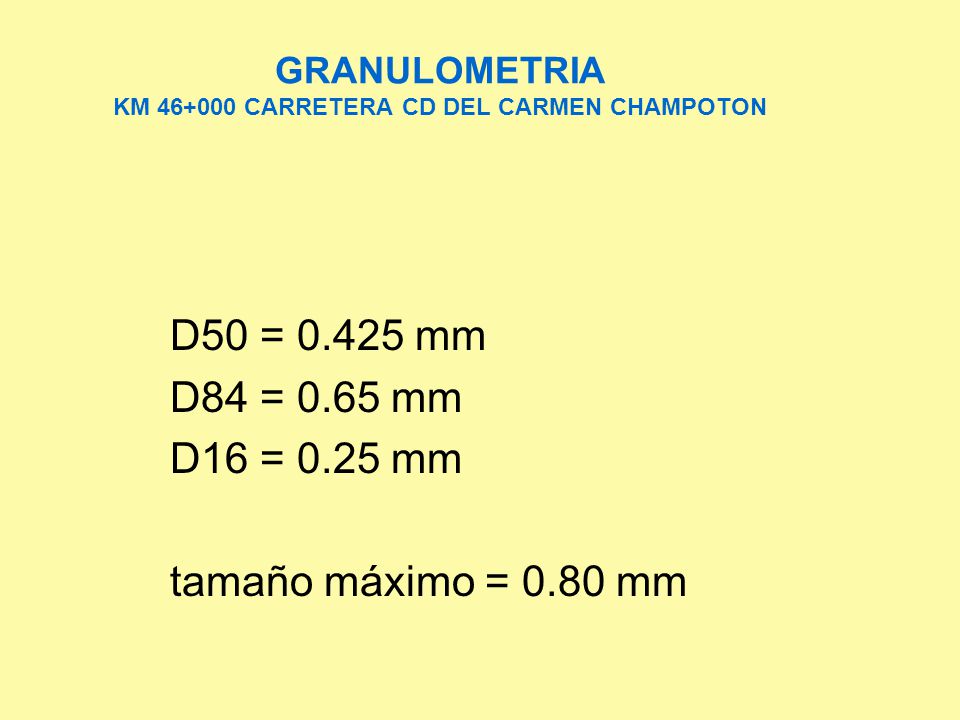

23 GRANULOMETRIA KM 46+000 CARRETERA CD DEL CARMEN CHAMPOTON D50 = 0.425 mm D84 = 0.65 mm D16 = 0.25 mm tamaño máximo = 0.80 mm

24 PESO UNIDADES Donde: d=Profundidad. F=Borde libre. Altura arrecife o dique sumergido. c=Cresta. b=Base. le=Lado equivalente para piedra natural o bloque fabricado de concreto en mesa. h=

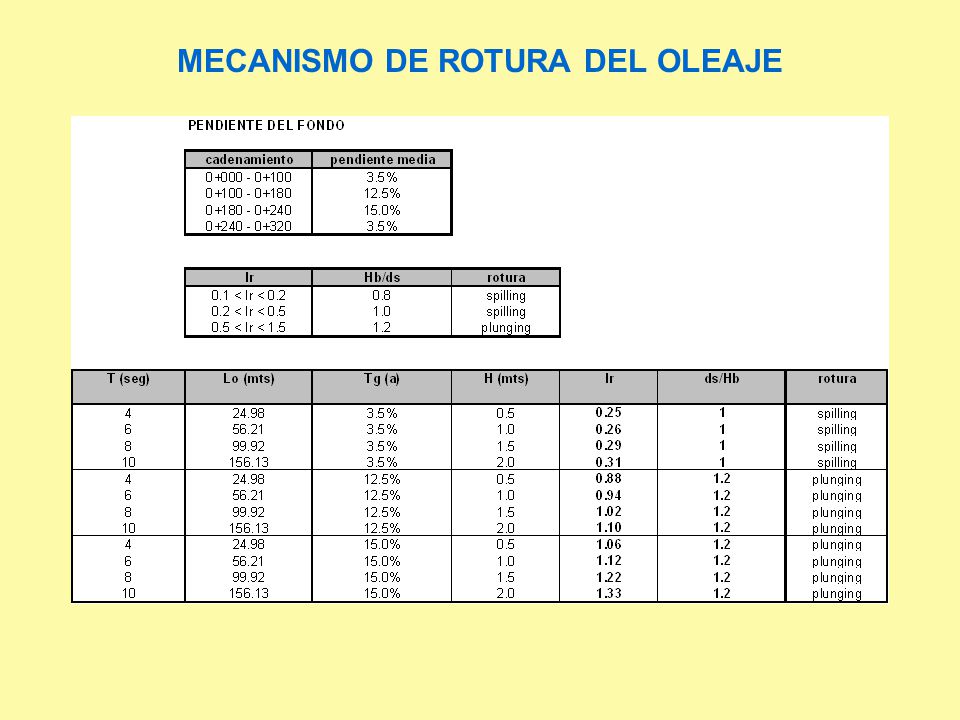

25 MECANISMO DE ROTURA DEL OLEAJE

26 DIMENSION DE LAS UNIDADES: Le = (wr / w) (Lado equivalente) Peso de las unidades de protección según la profundidad Según Hudson W = Wr H³ / Ns³ ( Sr - 1 )³ Donde: Pesos de las unidades Densidad de las unidades (se considerará Wr = 2.0 ton/m3 que equivale a concreto en masa y se aproxima al valor de la roca natural) Altura de ola de diseño. Equivaldrá a la altura de ola en rotura según la profundidad dada, por el criterio del parámetro de Iribarren Numero de estabilidad adimensional según SPM, capitulo 7-3 (referencia 1) W= Wr= H³= Ns³= Sr=Wr / W o Wo =Dencidas del agua.

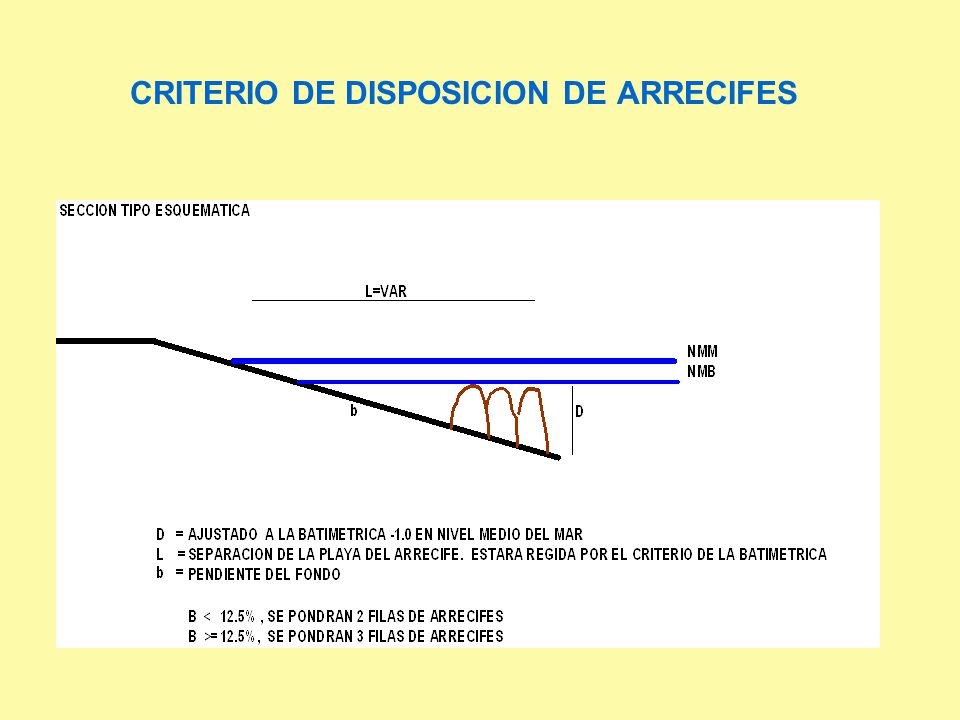

27 CRITERIO DE DISPOSICION DE ARRECIFES

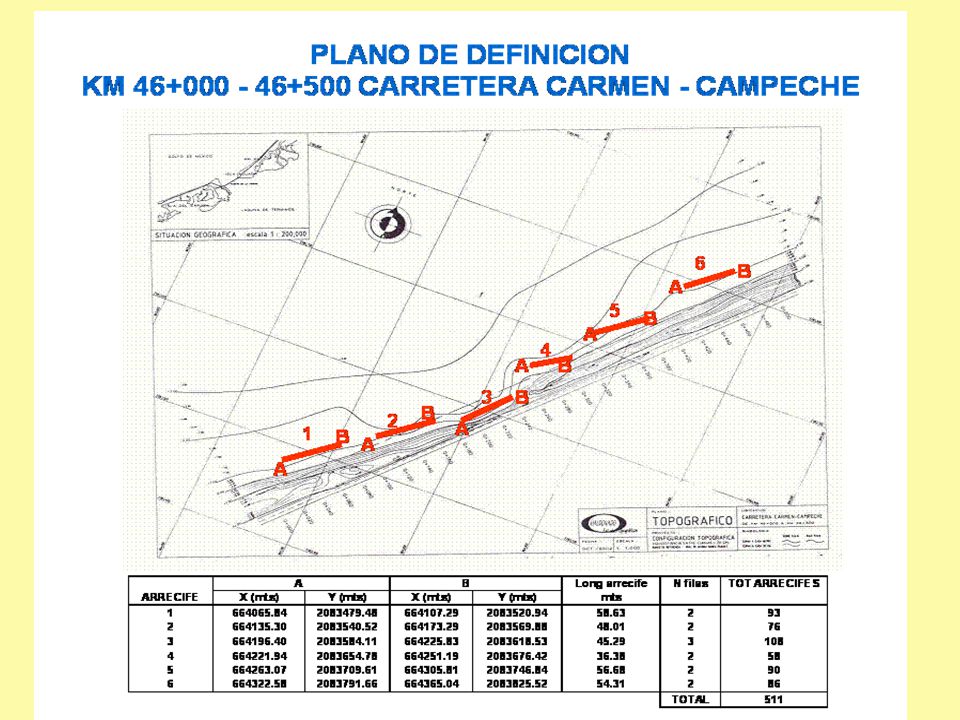

28

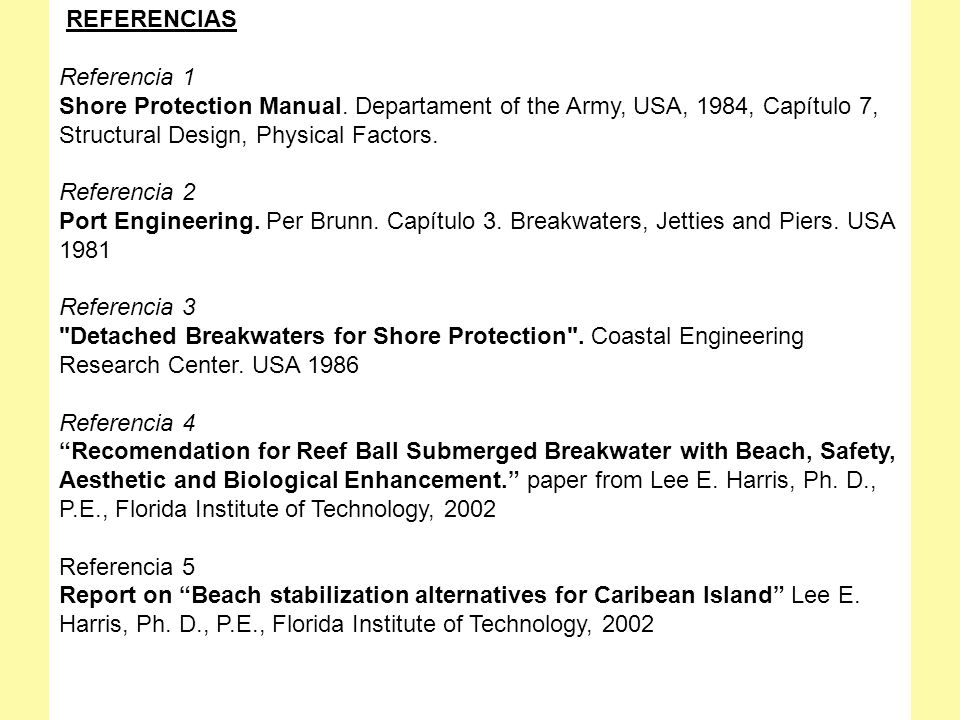

29 REFERENCIAS Referencia 1 Shore Protection Manual. Departament of the Army, USA, 1984, Capítulo 7, Structural Design, Physical Factors. Referencia 2 Port Engineering. Per Brunn. Capítulo 3. Breakwaters, Jetties and Piers. USA 1981 Referencia 3 "Detached Breakwaters for Shore Protection". Coastal Engineering Research Center. USA 1986 Referencia 4 “Recomendation for Reef Ball Submerged Breakwater with Beach, Safety, Aesthetic and Biological Enhancement.” paper from Lee E. Harris, Ph. D., P.E., Florida Institute of Technology, 2002 Referencia 5 Report on “Beach stabilization alternatives for Caribean Island” Lee E. Harris, Ph. D., P.E., Florida Institute of Technology, 2002
