Presentación del tema: "Bloque muro techo."— Transcripción de la presentación:

1 bloque muro techo

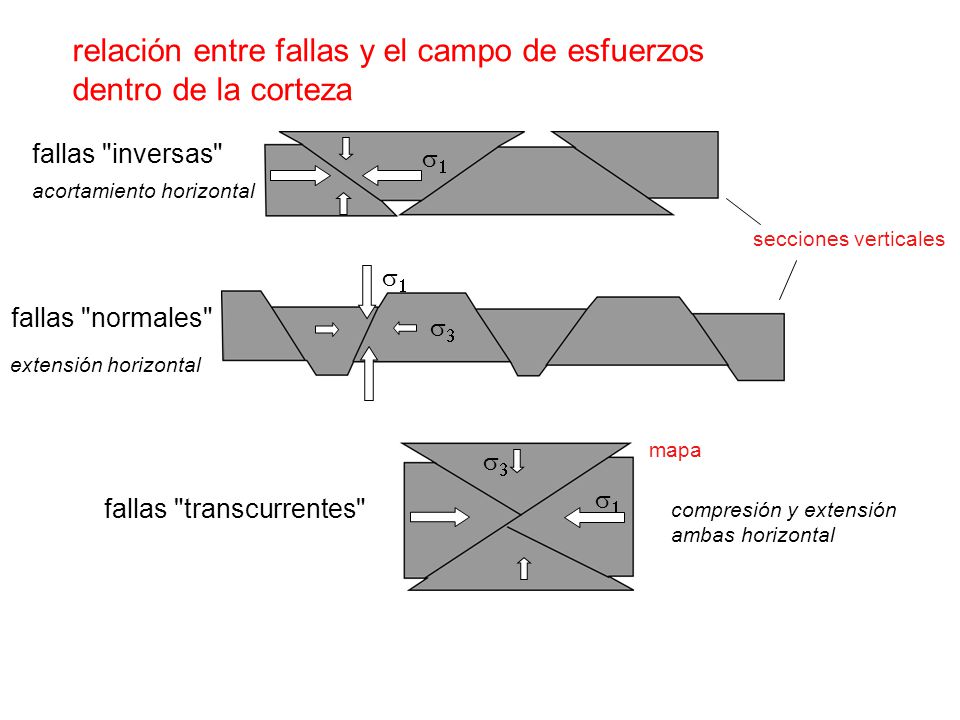

2 relación entre fallas y el campo de esfuerzos dentro de la corteza

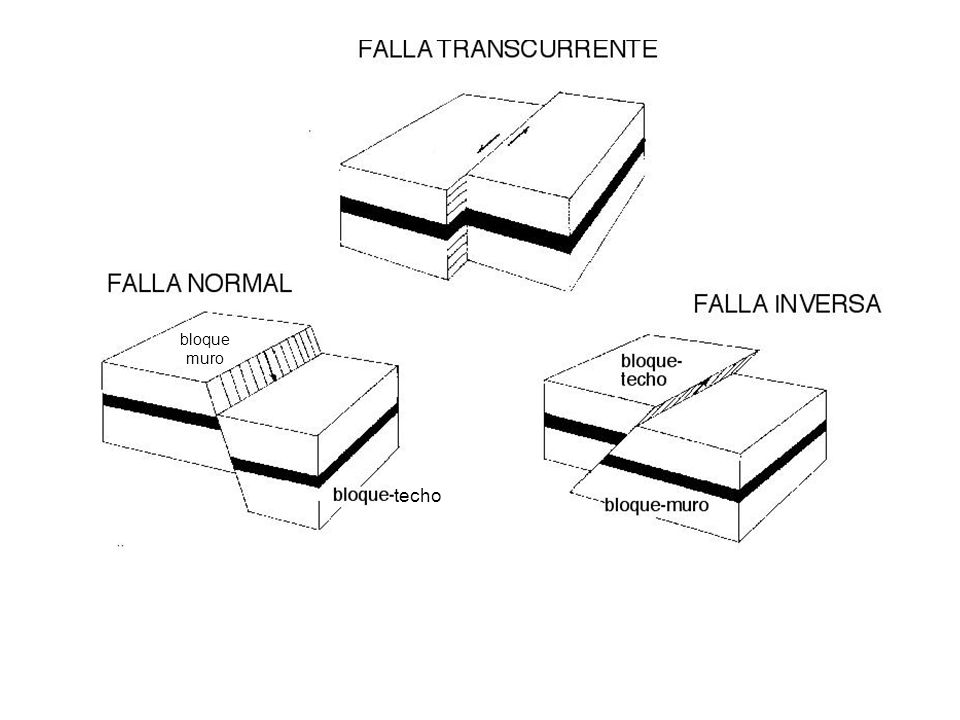

fallas "inversas"  acortamiento horizontal secciones verticales   fallas "normales" extensión horizontal mapa   fallas "transcurrentes" compresión y extensión ambas horizontal

3 FALLA NORMAL

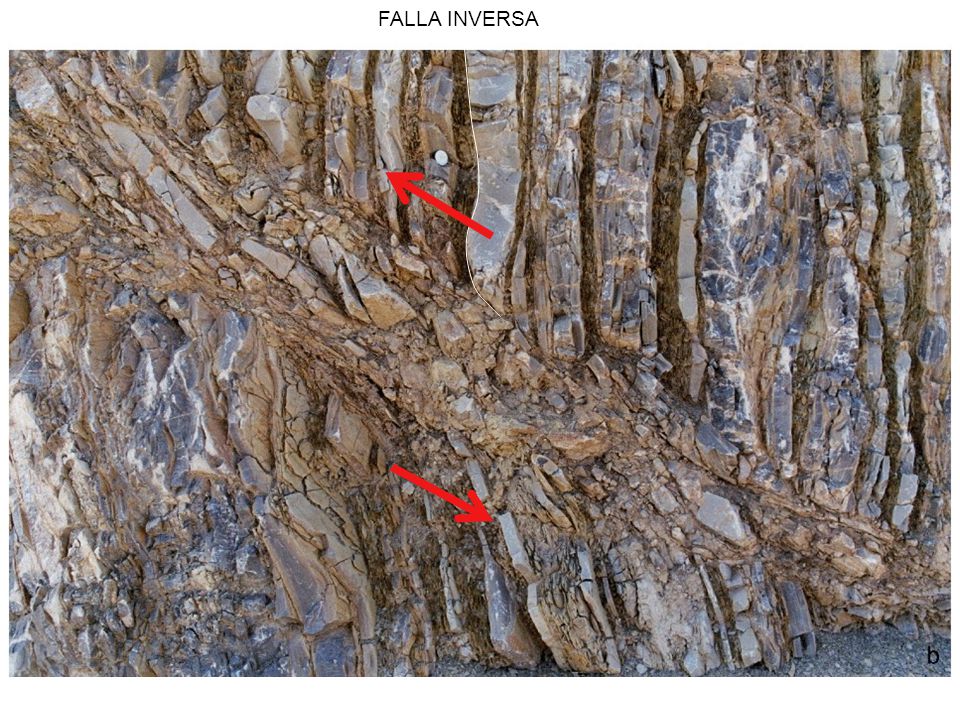

4 FALLA INVERSA

5 espejo de falla revesitido de fibras de calcita

6 fibras de calcita sobre una falla

7 brecha de falla en Omán

8 Escarpes de falla falla con actividad reciente falla inactiva Taiwan
1983 earthquake Utah

9 despuegues, cabalgamientos y mantos

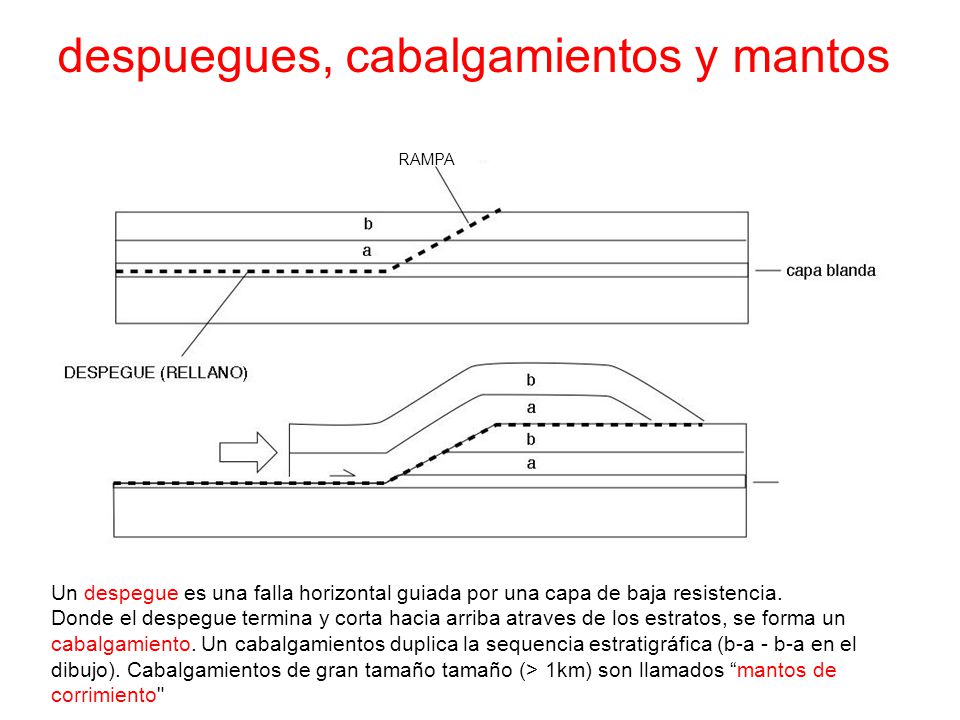

RAMPA Un despegue es una falla horizontal guiada por una capa de baja resistencia. Donde el despegue termina y corta hacia arriba atraves de los estratos, se forma un cabalgamiento. Un cabalgamientos duplica la sequencia estratigráfica (b-a - b-a en el dibujo). Cabalgamientos de gran tamaño tamaño (> 1km) son llamados “mantos de corrimiento"

10

11 26 Una cuña de calbalgamientos (thrust wedge) esta constituida por varios cabalgamientos formados sequencialmente modelo de arena

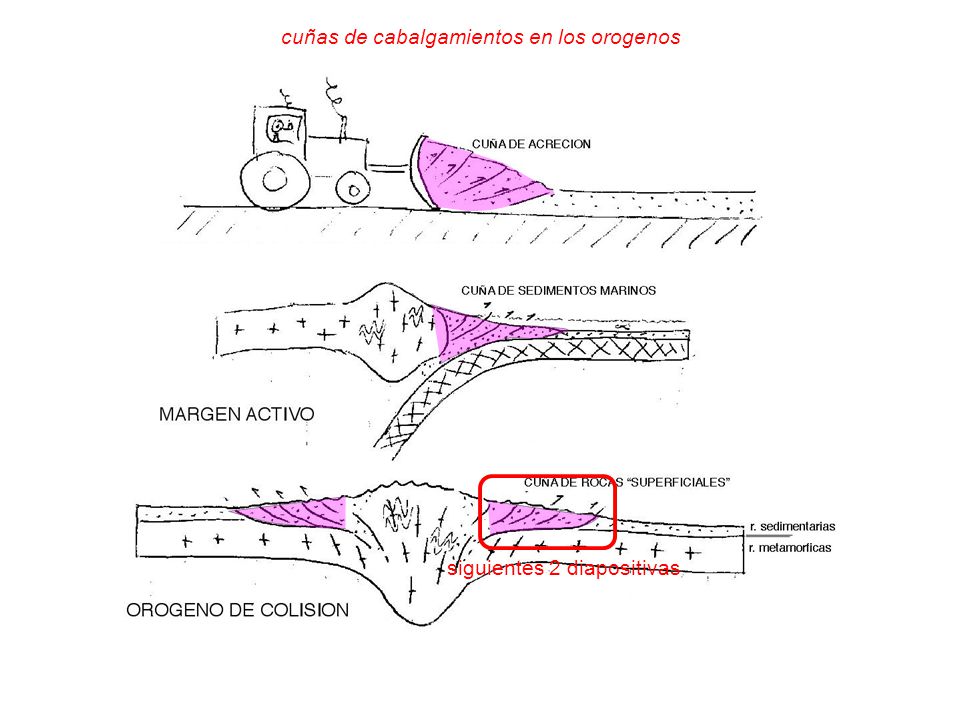

12 cuñas de cabalgamientos en los orogenos
siguientes 2 diapositivas

13 mantos de corrimiento LAS MONTAÑAS ROCOSAS DE CANADA : EJEMPLO DE UNA CUÑA DE CABALGAMIENTOS

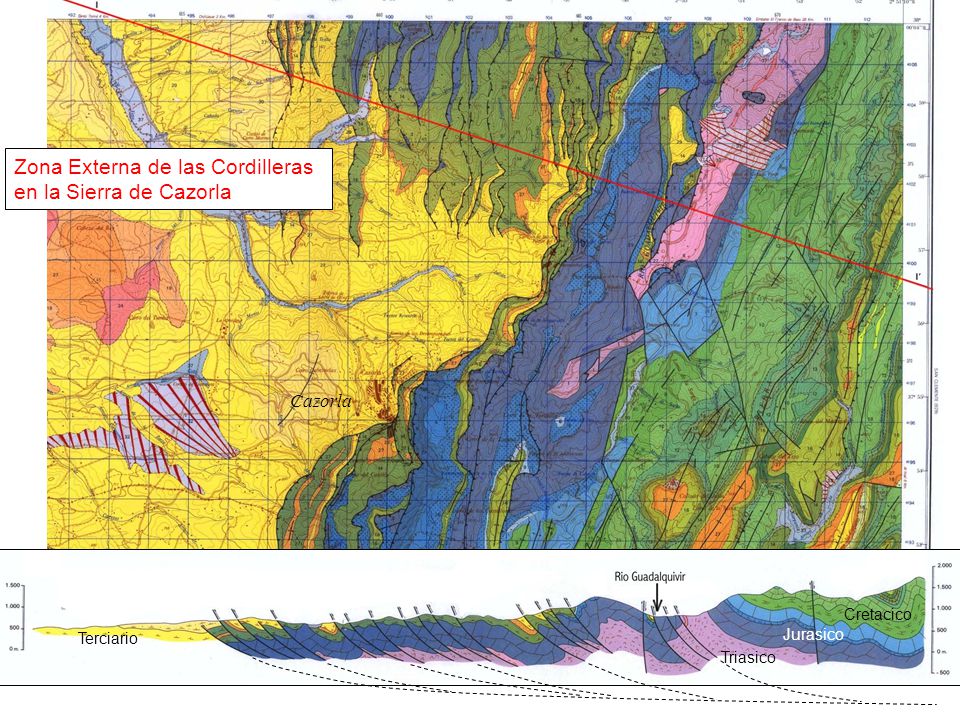

14 Zona Externa de las Cordilleras en la Sierra de Cazorla
Cretacico Terciario Jurasico Triasico

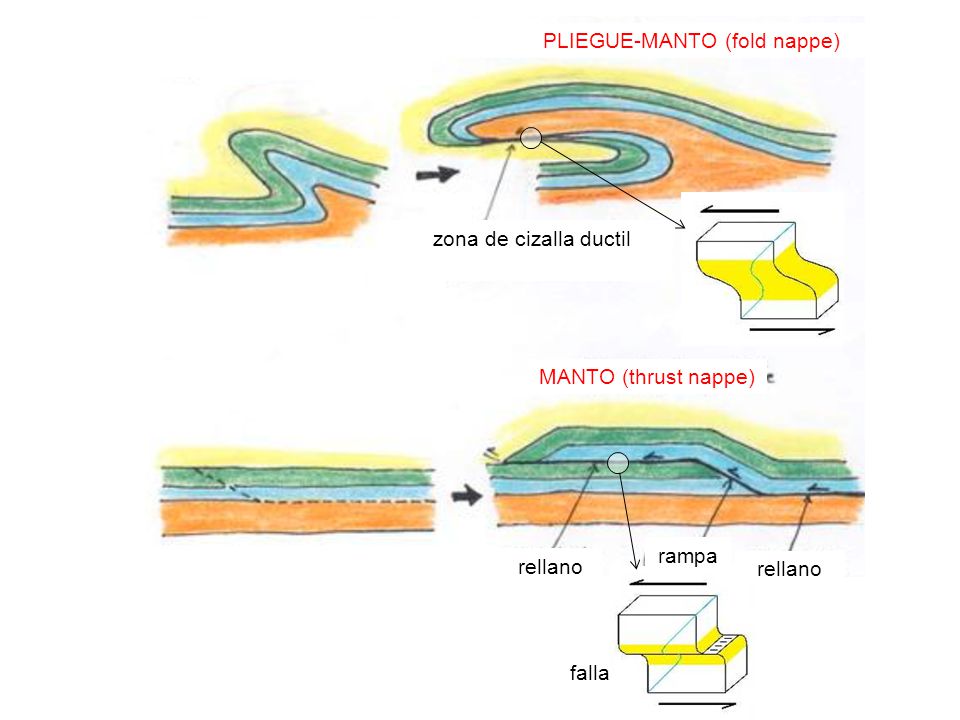

15 PLIEGUE-MANTO (fold nappe) anticlinal
zona de cizalla ductil despegue (detachment) MANTO (thrust nappe) rampa rellano rellano falla

16 zona de cizalla (shear zone)
Falla zona de falla zona de cizalla (shear zone) zona de cizalla (Cap de Creus)

17 PLIEGUE MANTO Modelo con capas de cera caliente (Bucher, 1956)

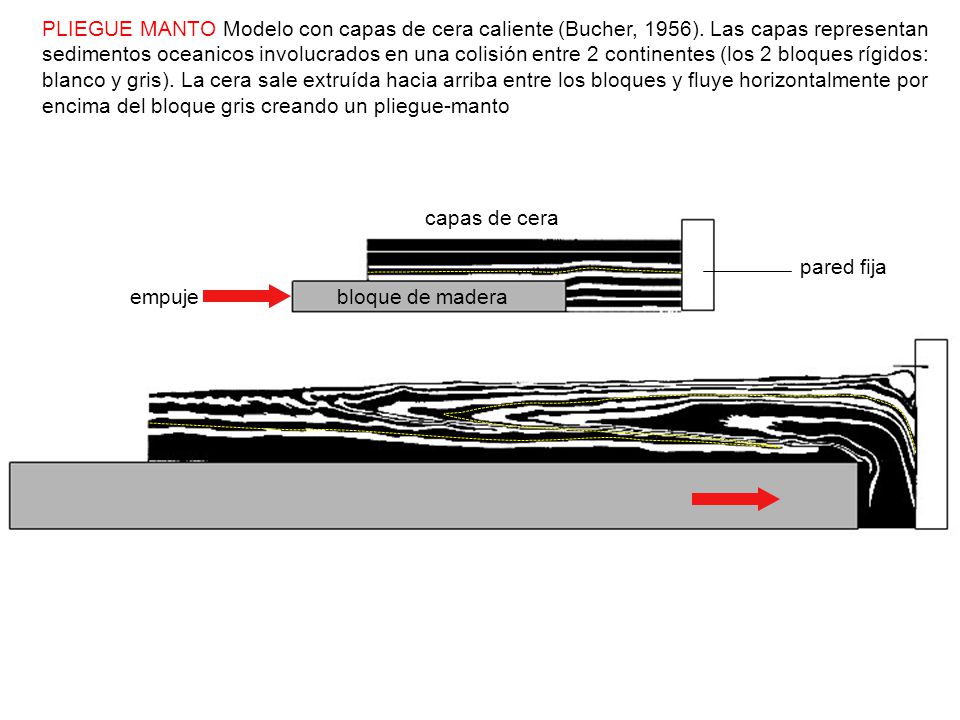

PLIEGUE MANTO Modelo con capas de cera caliente (Bucher, 1956). Las capas representan sedimentos oceanicos involucrados en una colisión entre 2 continentes (los 2 bloques rígidos: blanco y gris). La cera sale extruída hacia arriba entre los bloques y fluye horizontalmente por encima del bloque gris creando un pliegue-manto empuje pared fija bloque de madera capas de cera

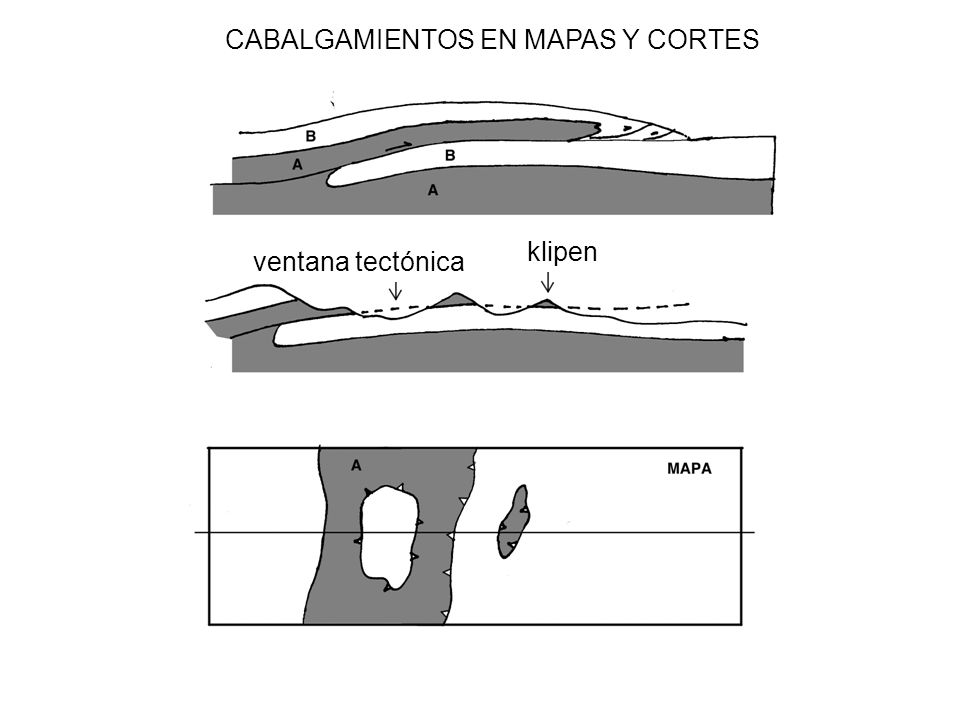

18 CABALGAMIENTOS EN MAPAS Y CORTES

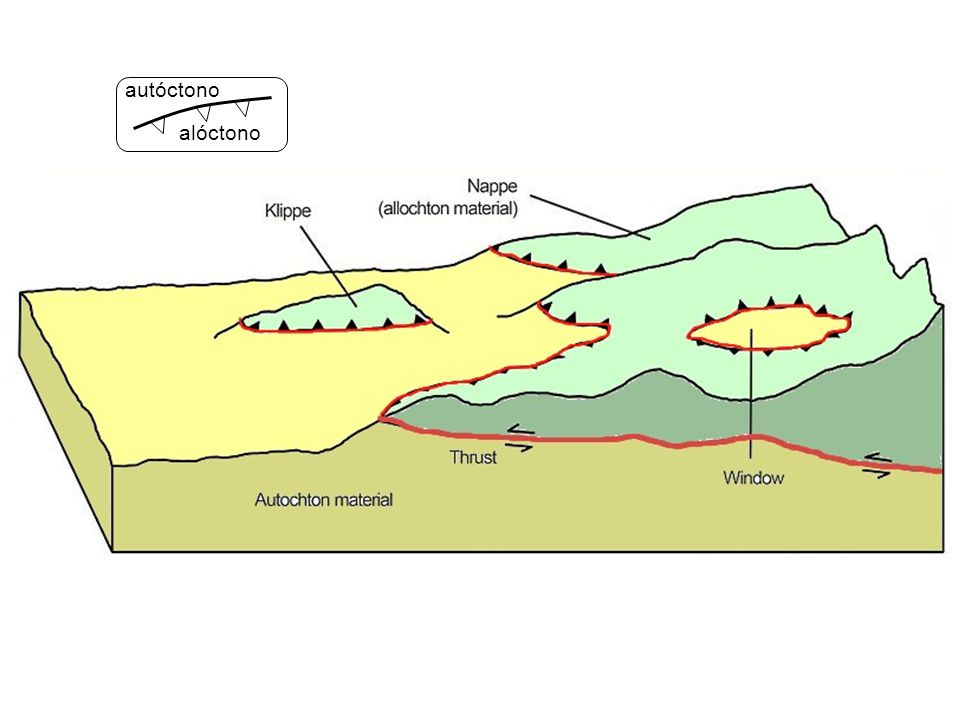

klipen ventana tectónica

19 autóctono alóctono

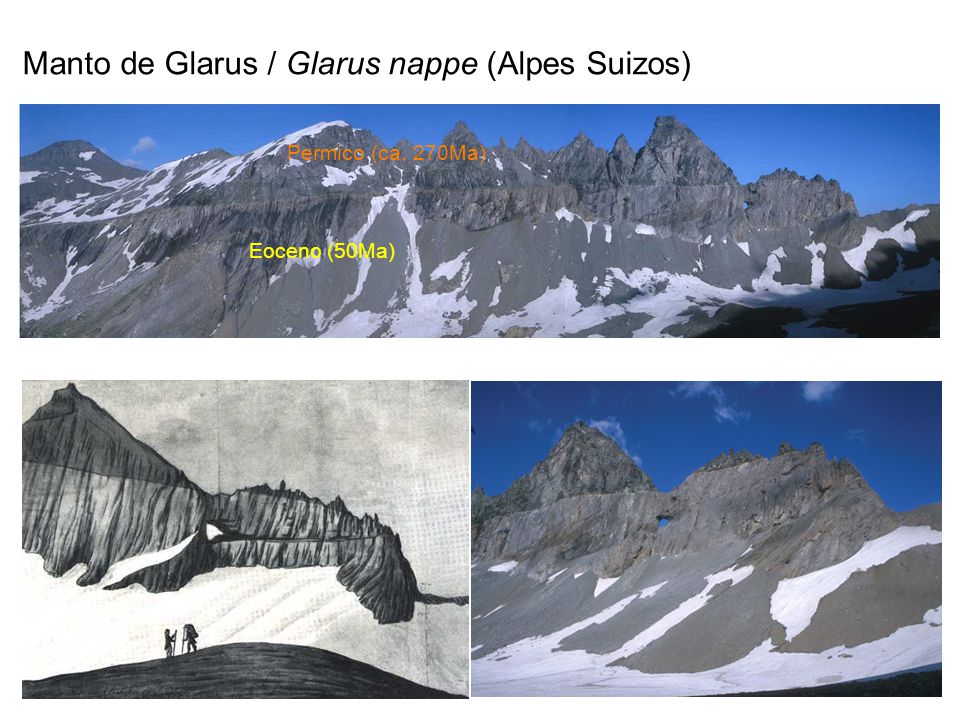

20 Manto de Glarus / Glarus nappe (Alpes Suizos)
Permico (ca. 270Ma) Eoceno (50Ma)

21 Manto de Glarus despegue 31
rocas volcánicas del Permico (Formación Verucano) cabalgadas encima de turbiditas (formación Flysch) Terciarias Permico Terciario Terciario despegue

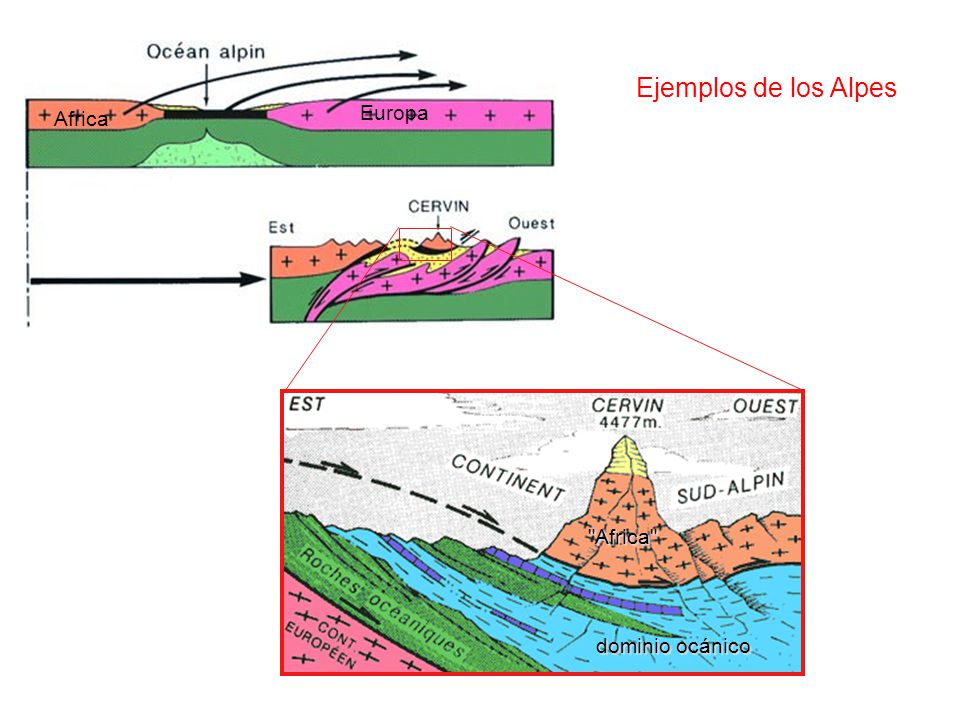

22 Ejemplos de los Alpes Africa Europa "Africa" dominio ocánico

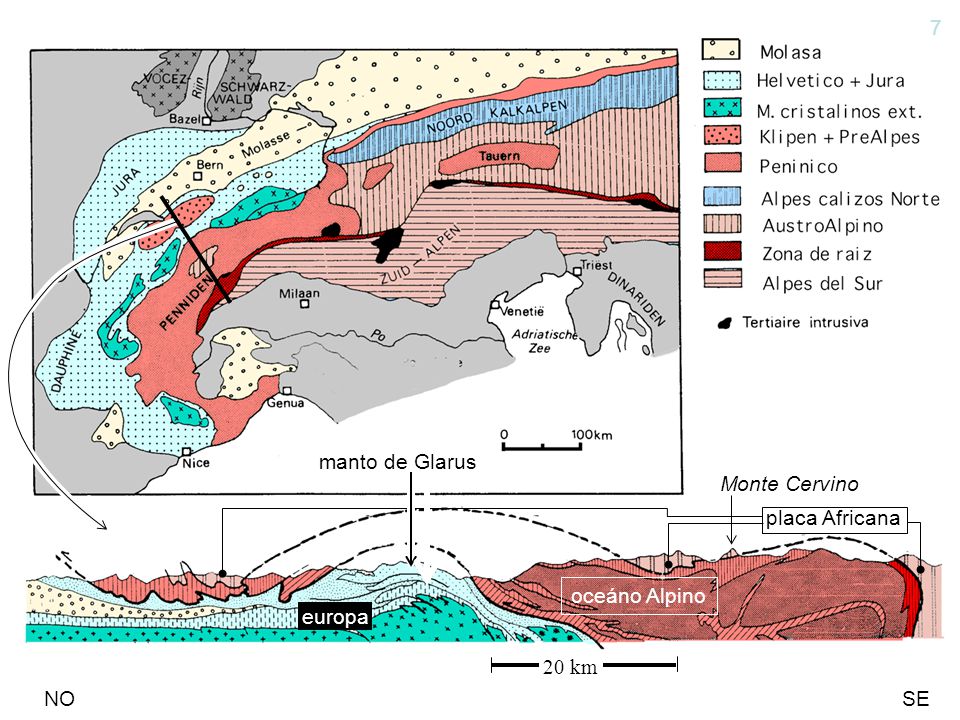

23 7 manto de Glarus Monte Cervino placa Africana oceáno Alpino europa 20 km NO SE

24 Modelo de los Alpes con arena

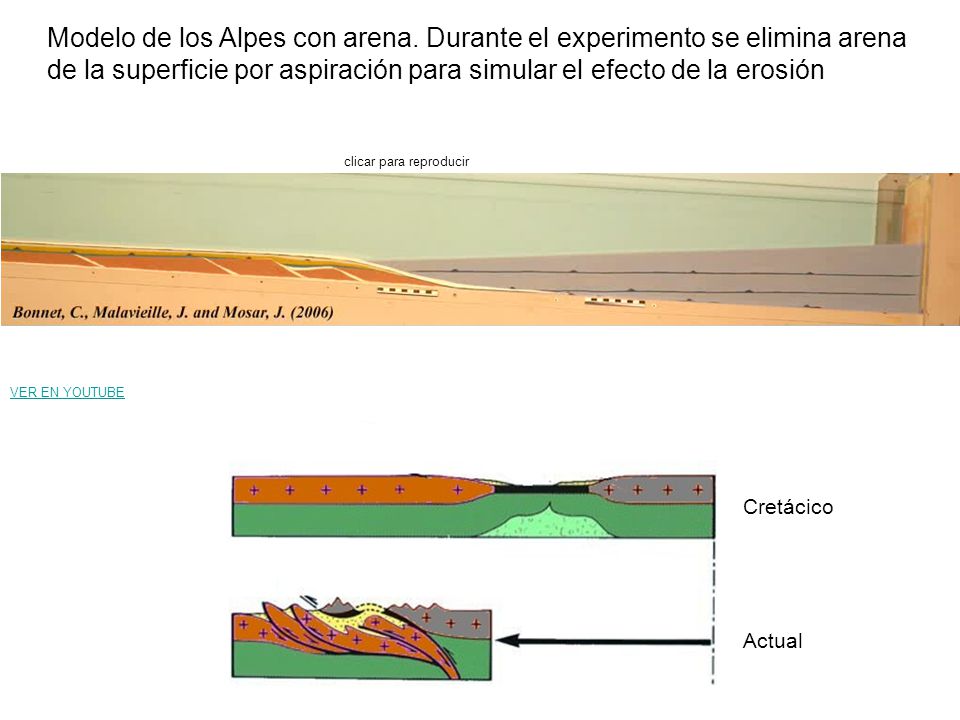

Modelo de los Alpes con arena. Durante el experimento se elimina arena de la superficie por aspiración para simular el efecto de la erosión clicar para reproducir VER EN YOUTUBE Cretácico Actual

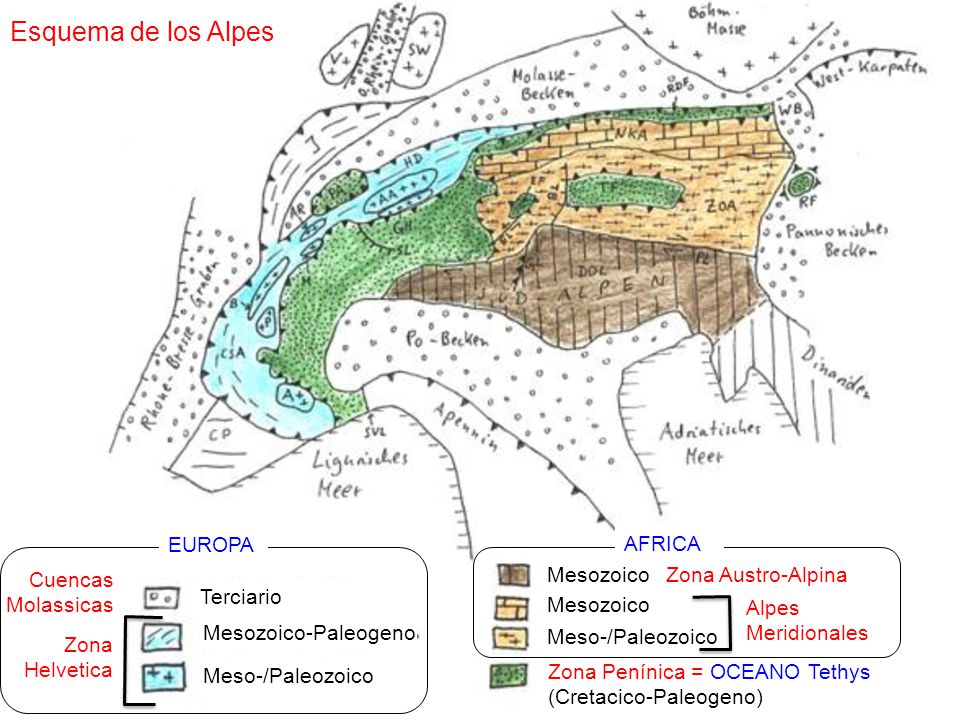

25 Esquema de los Alpes EUROPA AFRICA Cuencas Molassicas Mesozoico
Zona Austro-Alpina Terciario Mesozoico Alpes Meridionales Mesozoico-Paleogeno Meso-/Paleozoico Zona Helvetica Meso-/Paleozoico Zona Penínica = OCEANO Tethys (Cretacico-Paleogeno)

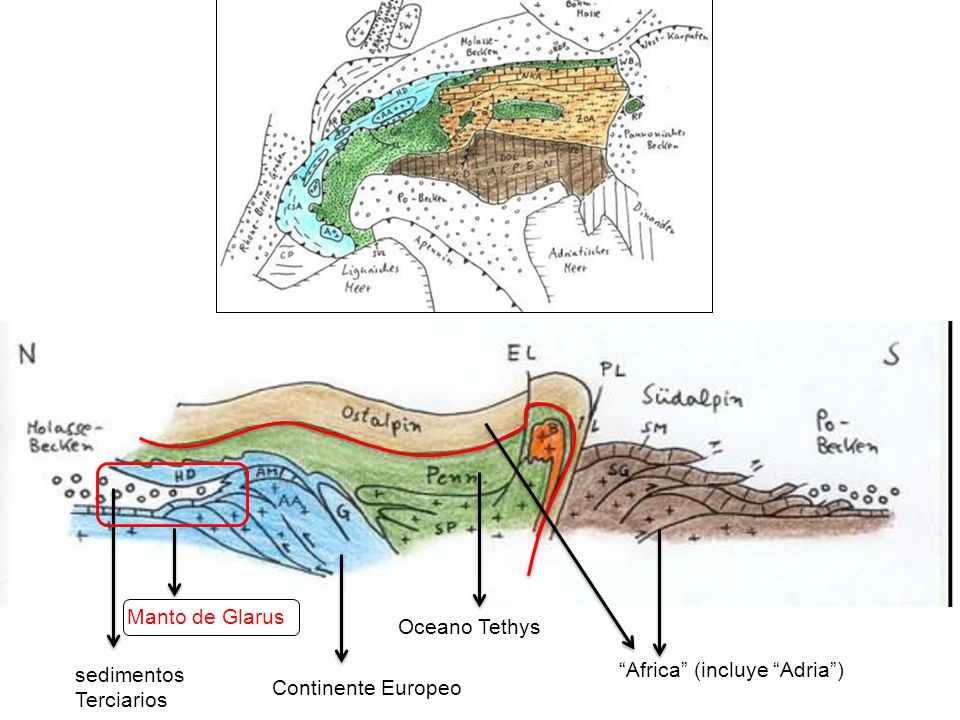

26 Manto de Glarus Oceano Tethys sedimentos Terciarios “Africa” (incluye “Adria”) Continente Europeo
