SEÑALIZACIÓN Y SEGURIDAD.

Presentación del tema: "SEÑALIZACIÓN Y SEGURIDAD."— Transcripción de la presentación:

1 SEÑALIZACIÓN Y SEGURIDAD.
MANTENIMENTO 2014

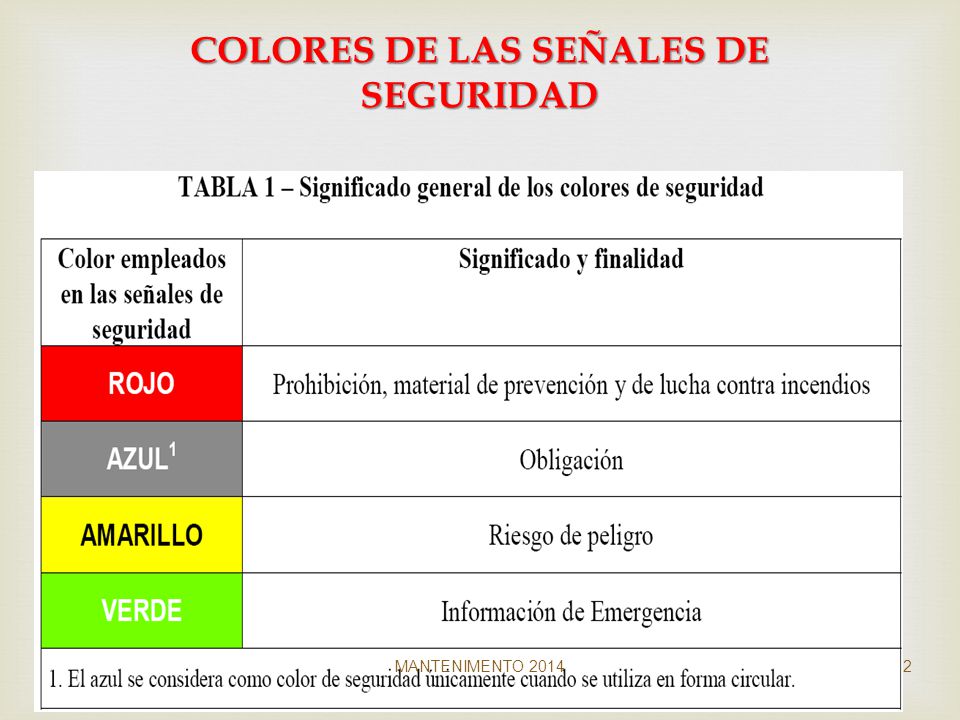

2 COLORES DE LAS SEÑALES DE SEGURIDAD
MANTENIMENTO 2014

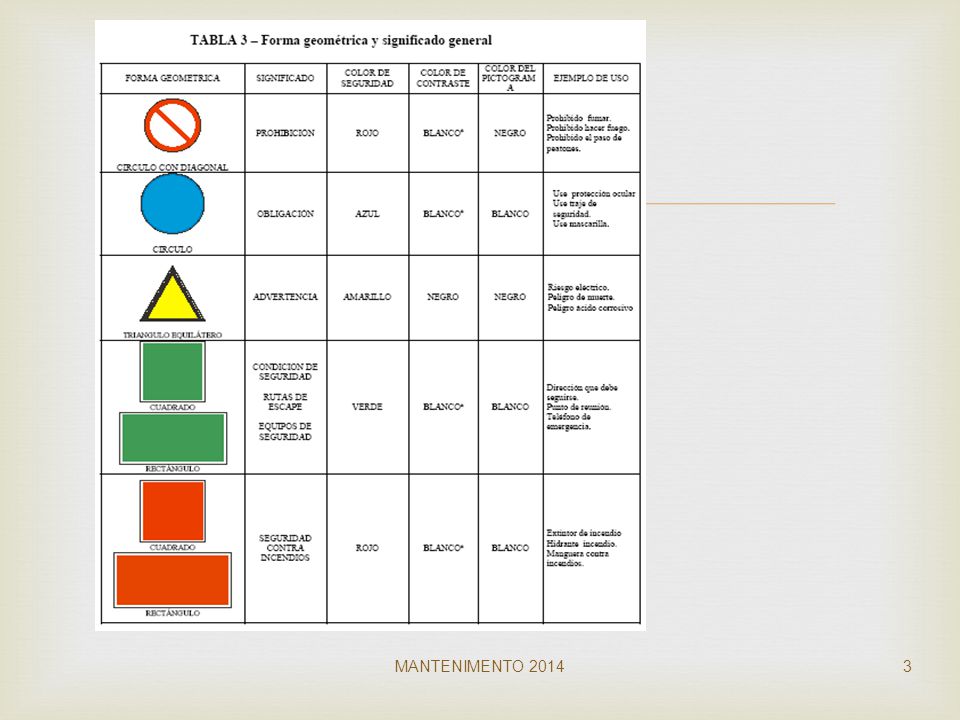

3 MANTENIMENTO 2014

4 FRANJAS DE SEGURIDAD MANTENIMENTO 2014

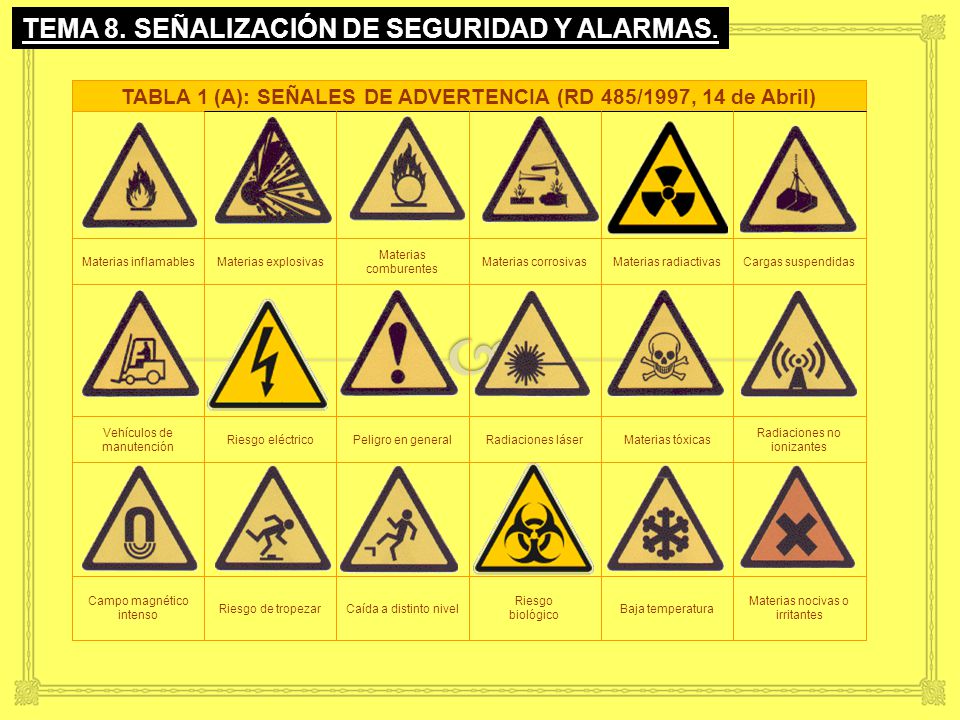

5 TABLA 1 (A): SEÑALES DE ADVERTENCIA (RD 485/1997, 14 de Abril)
TEMA 8. SEÑALIZACIÓN DE SEGURIDAD Y ALARMAS. Materias nocivas o irritantes Baja temperatura Riesgo biológico Caída a distinto nivel Riesgo de tropezar Campo magnético intenso Radiaciones no ionizantes Materias tóxicas Radiaciones láser Peligro en general Riesgo eléctrico Vehículos de manutención Cargas suspendidas Materias radiactivas Materias corrosivas Materias comburentes Materias explosivas Materias inflamables TABLA 1 (A): SEÑALES DE ADVERTENCIA (RD 485/1997, 14 de Abril)

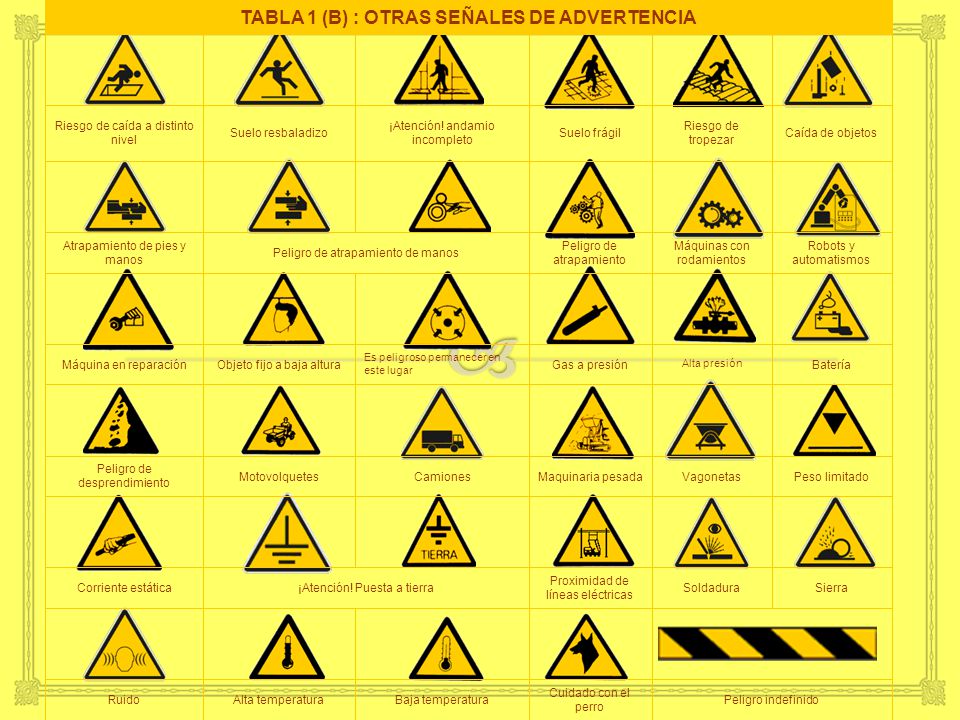

6 TABLA 1 (B) : OTRAS SEÑALES DE ADVERTENCIA
Peligro indefinido Cuidado con el perro Baja temperatura Alta temperatura Ruido Sierra Soldadura Proximidad de líneas eléctricas ¡Atención! Puesta a tierra Corriente estática Peso limitado Vagonetas Maquinaria pesada Camiones Motovolquetes Peligro de desprendimiento Batería Alta presión Gas a presión Es peligroso permanecer en este lugar Objeto fijo a baja altura Máquina en reparación Robots y automatismos Máquinas con rodamientos Peligro de atrapamiento Peligro de atrapamiento de manos Atrapamiento de pies y manos Caída de objetos Riesgo de tropezar Suelo frágil ¡Atención! andamio incompleto Suelo resbaladizo Riesgo de caída a distinto nivel TABLA 1 (B) : OTRAS SEÑALES DE ADVERTENCIA

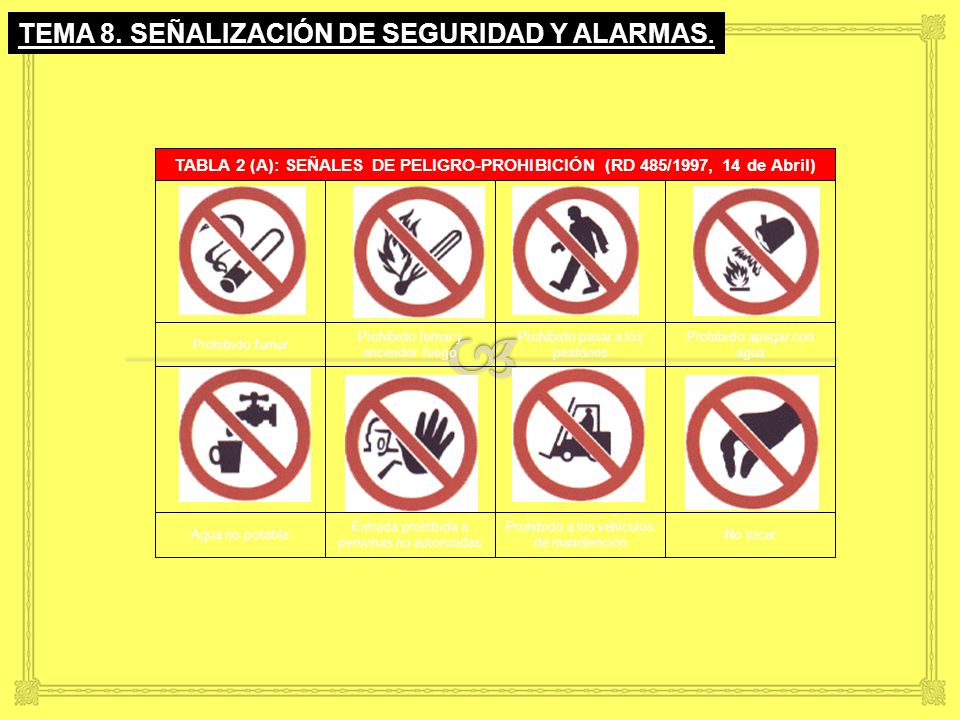

7 TABLA 2 (A): SEÑALES DE PELIGRO-PROHIBICIÓN (RD 485/1997, 14 de Abril)
TEMA 8. SEÑALIZACIÓN DE SEGURIDAD Y ALARMAS. No tocar Prohibido a los vehículos de manutención Entrada prohibida a personas no autorizadas Agua no potable Prohibido apagar con agua Prohibido pasar a los peatones Prohibido fumar y encender fuego Prohibido fumar TABLA 2 (A): SEÑALES DE PELIGRO-PROHIBICIÓN (RD 485/1997, 14 de Abril)

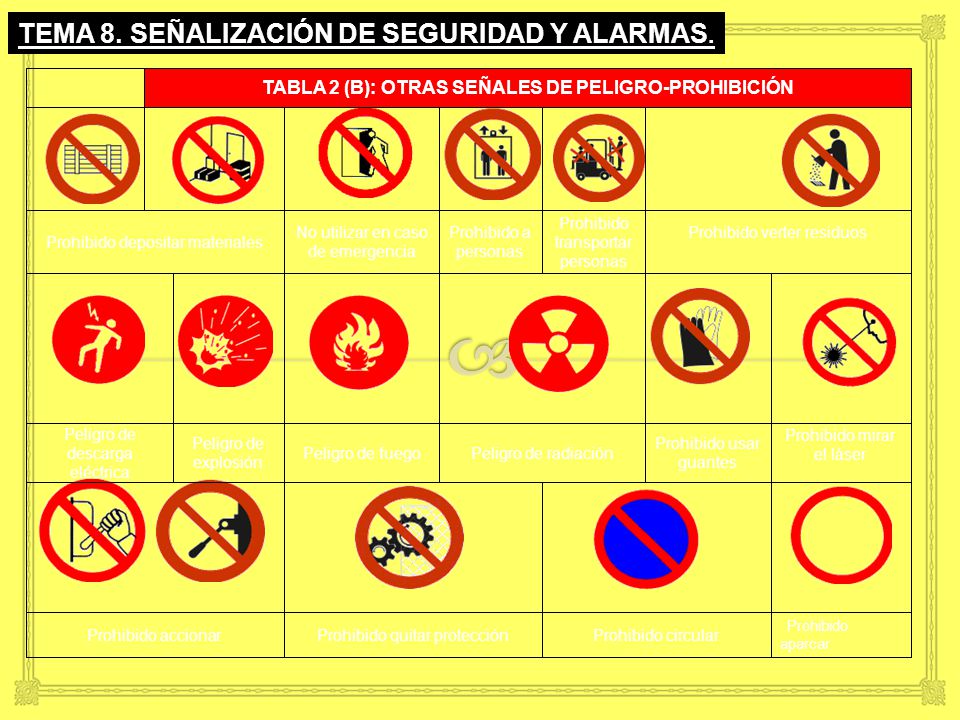

8 TABLA 2 (B): OTRAS SEÑALES DE PELIGRO-PROHIBICIÓN
TEMA 8. SEÑALIZACIÓN DE SEGURIDAD Y ALARMAS.   Prohibido aparcar Prohibido circular Prohibido quitar protección Prohibido accionar Prohibido mirar el láser Prohibido usar guantes Peligro de radiación Peligro de fuego Peligro de explosión Peligro de descarga eléctrica Prohibido verter residuos Prohibido transportar personas Prohibido a personas No utilizar en caso de emergencia Prohibido depositar materiales TABLA 2 (B): OTRAS SEÑALES DE PELIGRO-PROHIBICIÓN

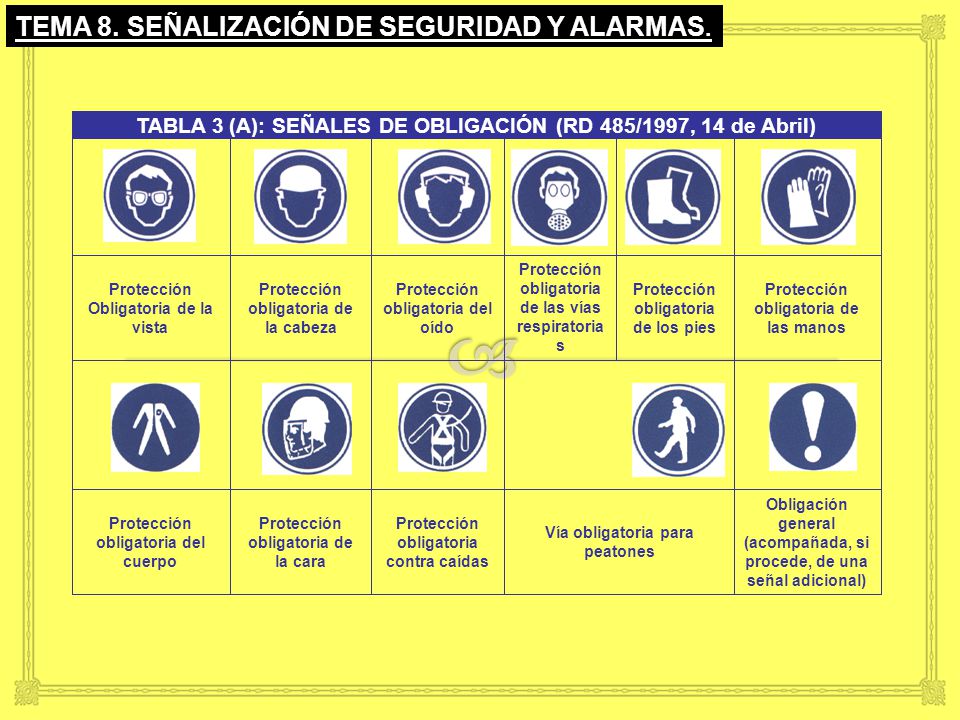

9 TEMA 8. SEÑALIZACIÓN DE SEGURIDAD Y ALARMAS.
Obligación general (acompañada, si procede, de una señal adicional) Vía obligatoria para peatones Protección obligatoria contra caídas Protección obligatoria de la cara Protección obligatoria del cuerpo Protección obligatoria de las manos Protección obligatoria de los pies Protección obligatoria de las vías respiratorias Protección obligatoria del oído Protección obligatoria de la cabeza Protección Obligatoria de la vista TABLA 3 (A): SEÑALES DE OBLIGACIÓN (RD 485/1997, 14 de Abril)

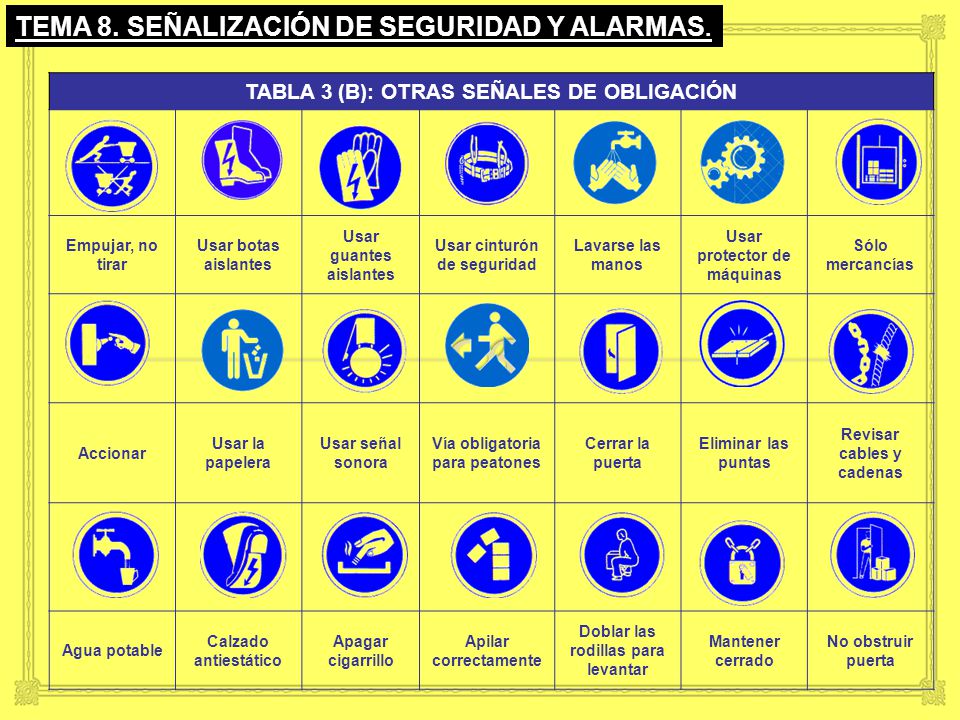

10 TEMA 8. SEÑALIZACIÓN DE SEGURIDAD Y ALARMAS.
TABLA 3 (B): OTRAS SEÑALES DE OBLIGACIÓN Empujar, no tirar Usar botas aislantes Usar guantes aislantes Usar cinturón de seguridad Lavarse las manos Usar protector de máquinas Sólo mercancías Accionar Usar la papelera Usar señal sonora Vía obligatoria para peatones Cerrar la puerta Eliminar las puntas Revisar cables y cadenas Agua potable Calzado antiestático Apagar cigarrillo Apilar correctamente Doblar las rodillas para levantar Mantener cerrado No obstruir puerta

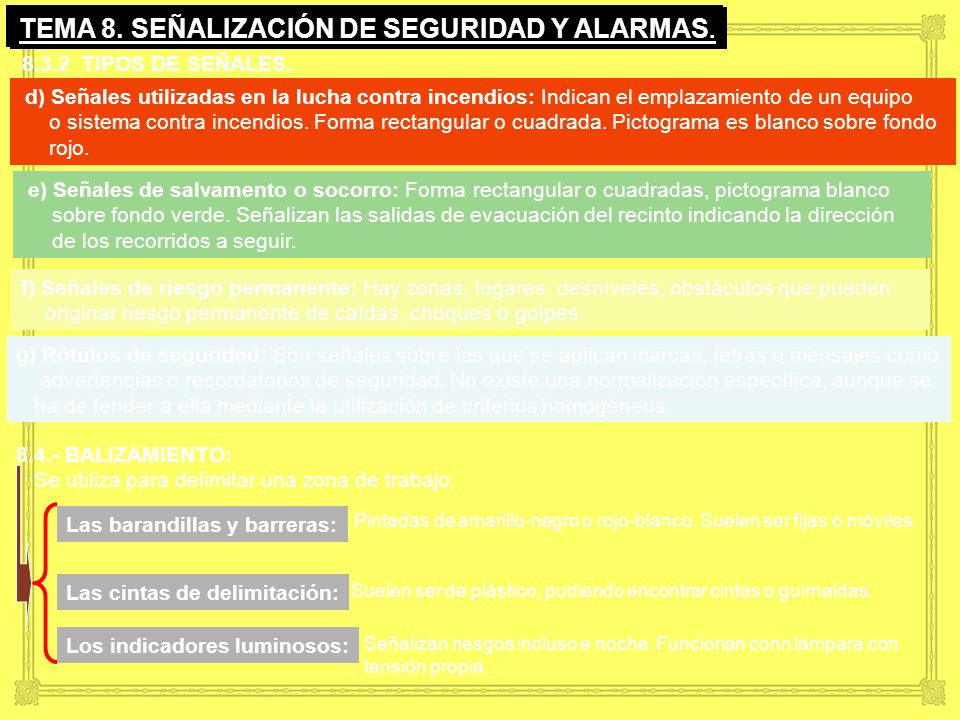

11 TEMA 8. SEÑALIZACIÓN DE SEGURIDAD Y ALARMAS.
TIPOS DE SEÑALES. d) Señales utilizadas en la lucha contra incendios: Indican el emplazamiento de un equipo o sistema contra incendios. Forma rectangular o cuadrada. Pictograma es blanco sobre fondo rojo. e) Señales de salvamento o socorro: Forma rectangular o cuadradas, pictograma blanco sobre fondo verde. Señalizan las salidas de evacuación del recinto indicando la dirección de los recorridos a seguir. f) Señales de riesgo permanente: Hay zonas, lugares, desniveles, obstáculos que pueden originar riesgo permanente de caídas, choques o golpes. g) Rótulos de seguridad: Son señales sobre las que se aplican marcas, letras o mensajes como advertencias o recordatorios de seguridad. No existe una normalización específica, aunque se ha de tender a ella mediante la utilización de criterios homogéneos. 8.4.- BALIZAMIENTO: Se utiliza para delimitar una zona de trabajo. Las barandillas y barreras: Pintadas de amarillo-negro o rojo-blanco. Suelen ser fijas o móviles. Las cintas de delimitación: Suelen ser de plástico, pudiendo encontrar cintas o guirnaldas. Los indicadores luminosos: Señalizan riesgos incluso e noche. Funcionan conn lámpara con tensión propia.

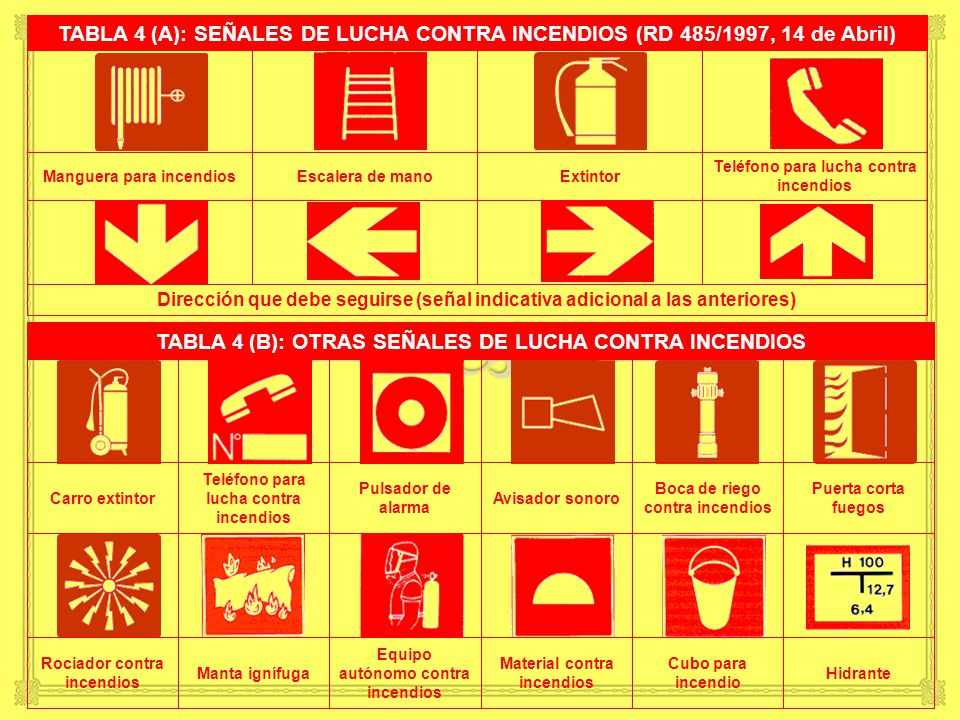

12 TABLA 4 (B): OTRAS SEÑALES DE LUCHA CONTRA INCENDIOS
Dirección que debe seguirse (señal indicativa adicional a las anteriores) Teléfono para lucha contra incendios Extintor Escalera de mano Manguera para incendios TABLA 4 (A): SEÑALES DE LUCHA CONTRA INCENDIOS (RD 485/1997, 14 de Abril) Hidrante Cubo para incendio Material contra incendios Equipo autónomo contra incendios Manta ignífuga Rociador contra incendios Puerta corta fuegos Boca de riego contra incendios Avisador sonoro Pulsador de alarma Carro extintor TABLA 4 (B): OTRAS SEÑALES DE LUCHA CONTRA INCENDIOS

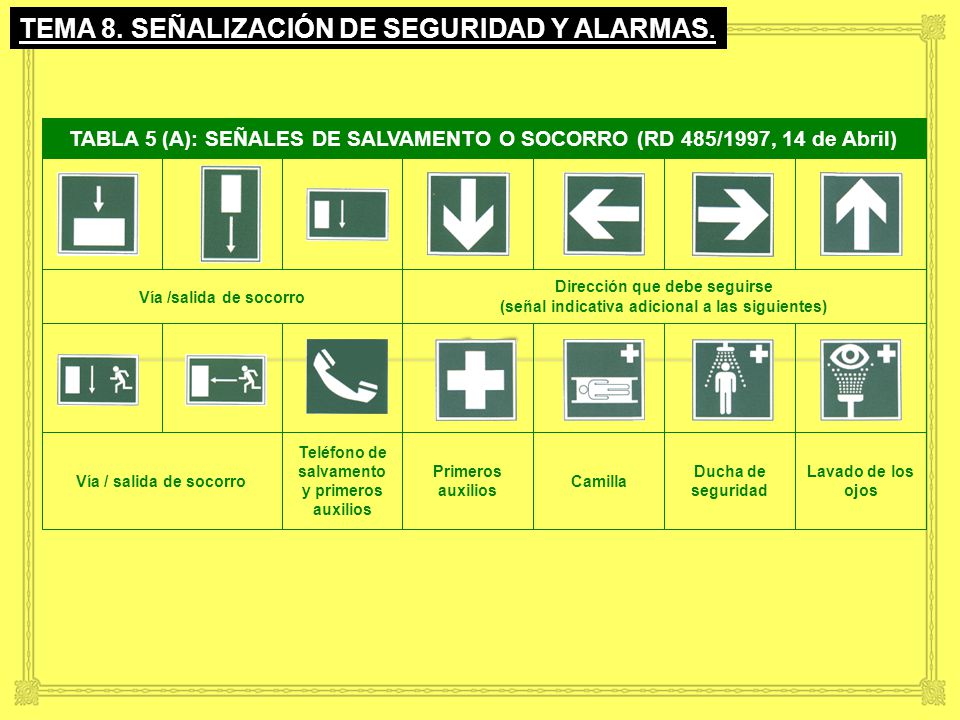

13 TEMA 8. SEÑALIZACIÓN DE SEGURIDAD Y ALARMAS.
Lavado de los ojos Ducha de seguridad Camilla Primeros auxilios Teléfono de salvamento y primeros auxilios Vía / salida de socorro Dirección que debe seguirse (señal indicativa adicional a las siguientes) Vía /salida de socorro TABLA 5 (A): SEÑALES DE SALVAMENTO O SOCORRO (RD 485/1997, 14 de Abril)

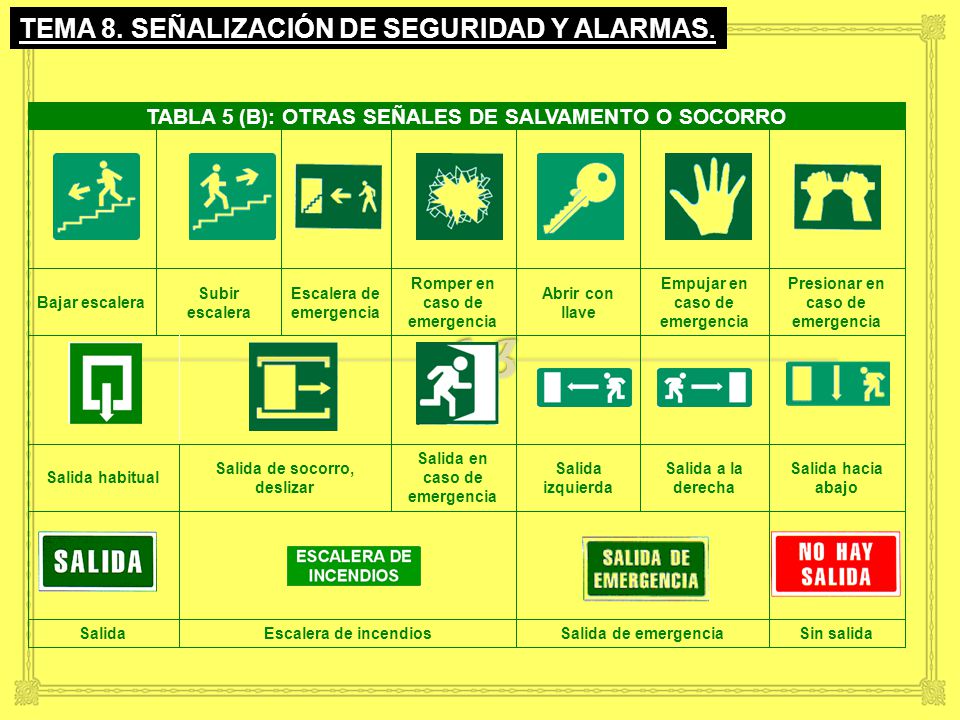

14 TEMA 8. SEÑALIZACIÓN DE SEGURIDAD Y ALARMAS.
Sin salida Salida de emergencia Escalera de incendios Salida Salida hacia abajo Salida a la derecha Salida izquierda Salida en caso de emergencia Salida de socorro, deslizar Salida habitual Presionar en caso de emergencia Empujar en caso de emergencia Abrir con llave Romper en caso de emergencia Escalera de emergencia Subir escalera Bajar escalera TABLA 5 (B): OTRAS SEÑALES DE SALVAMENTO O SOCORRO

15 ¿Identificar los tipos de señalización del ambiente y sus alrededor y cuales faltan?
MANTENIMENTO 2014

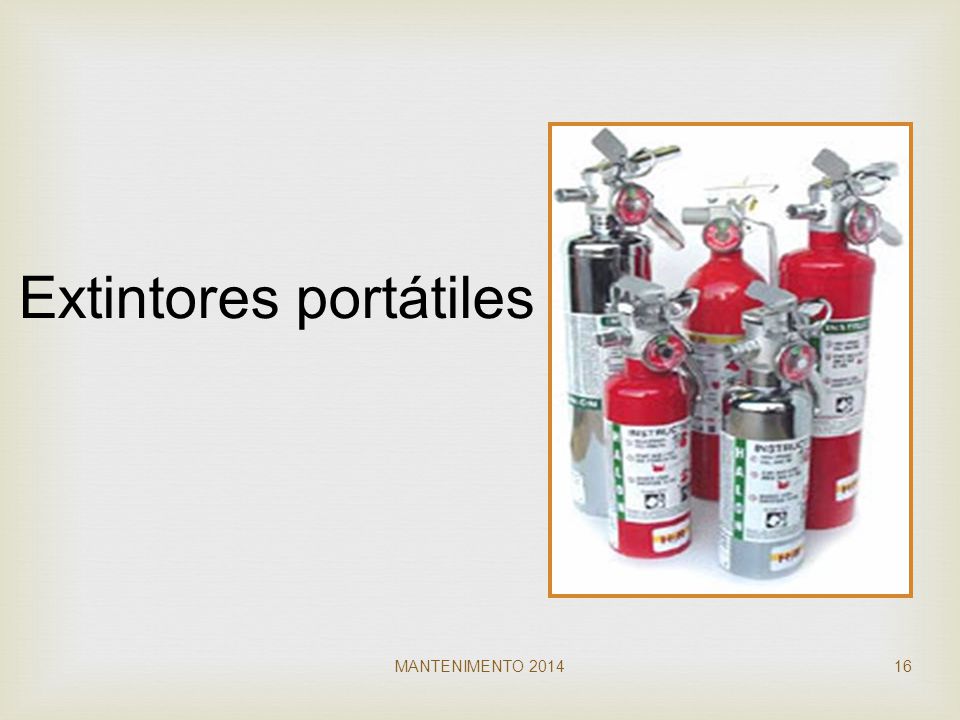

16 Extintores portátiles
MANTENIMENTO 2014

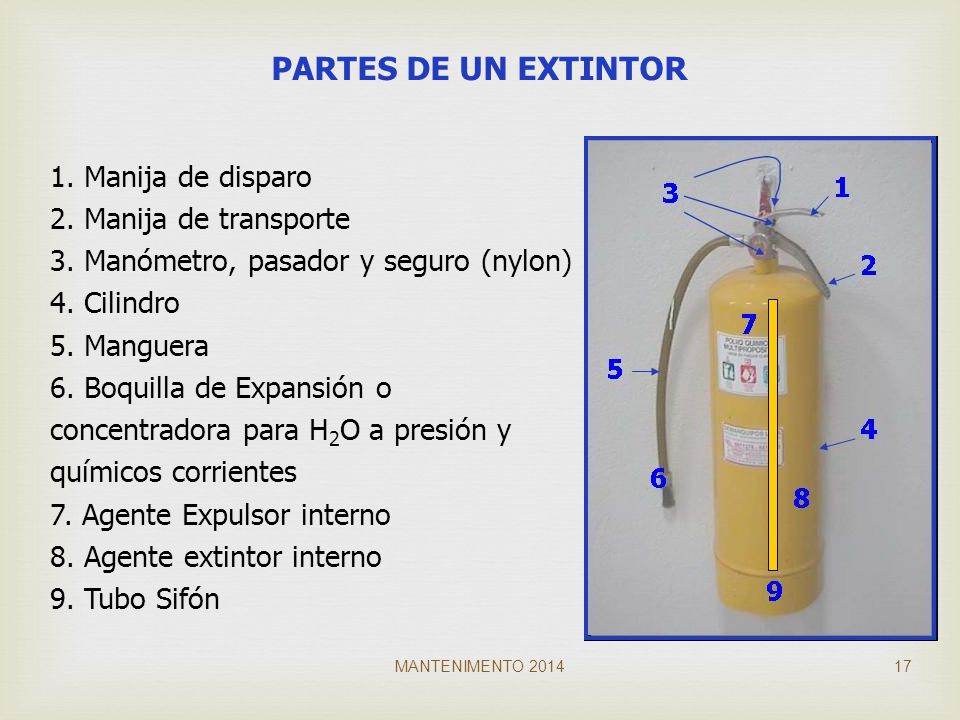

17 PARTES DE UN EXTINTOR 1. Manija de disparo 2. Manija de transporte
3. Manómetro, pasador y seguro (nylon) 4. Cilindro 5. Manguera 6. Boquilla de Expansión o concentradora para H2O a presión y químicos corrientes 7. Agente Expulsor interno 8. Agente extintor interno 9. Tubo Sifón MANTENIMENTO 2014 1

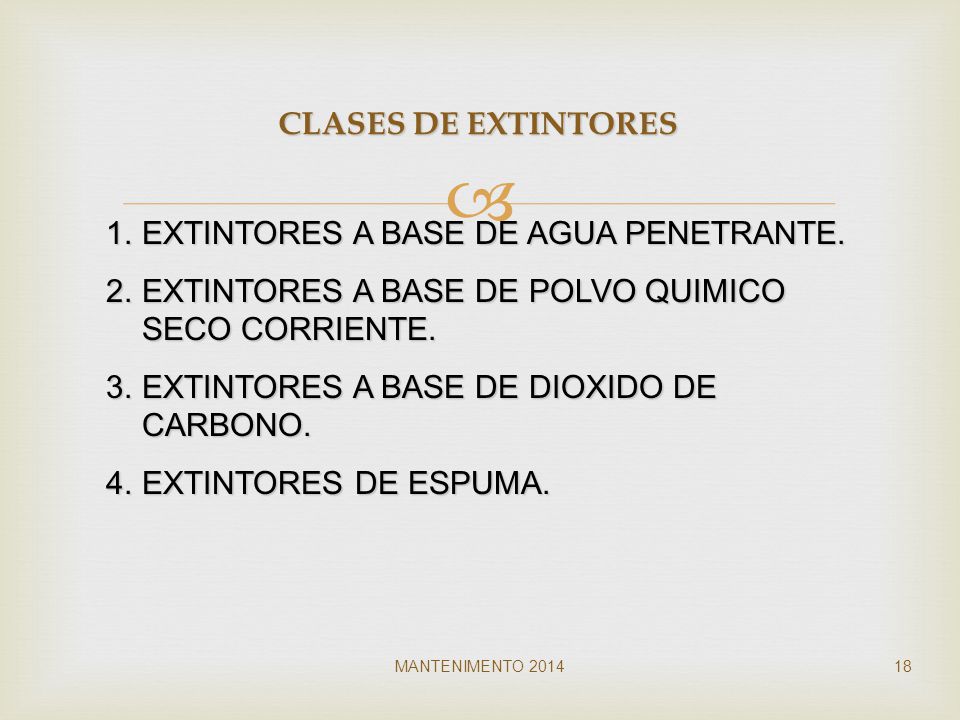

18 EXTINTORES A BASE DE AGUA PENETRANTE.
CLASES DE EXTINTORES EXTINTORES A BASE DE AGUA PENETRANTE. EXTINTORES A BASE DE POLVO QUIMICO SECO CORRIENTE. EXTINTORES A BASE DE DIOXIDO DE CARBONO. EXTINTORES DE ESPUMA. MANTENIMENTO 2014

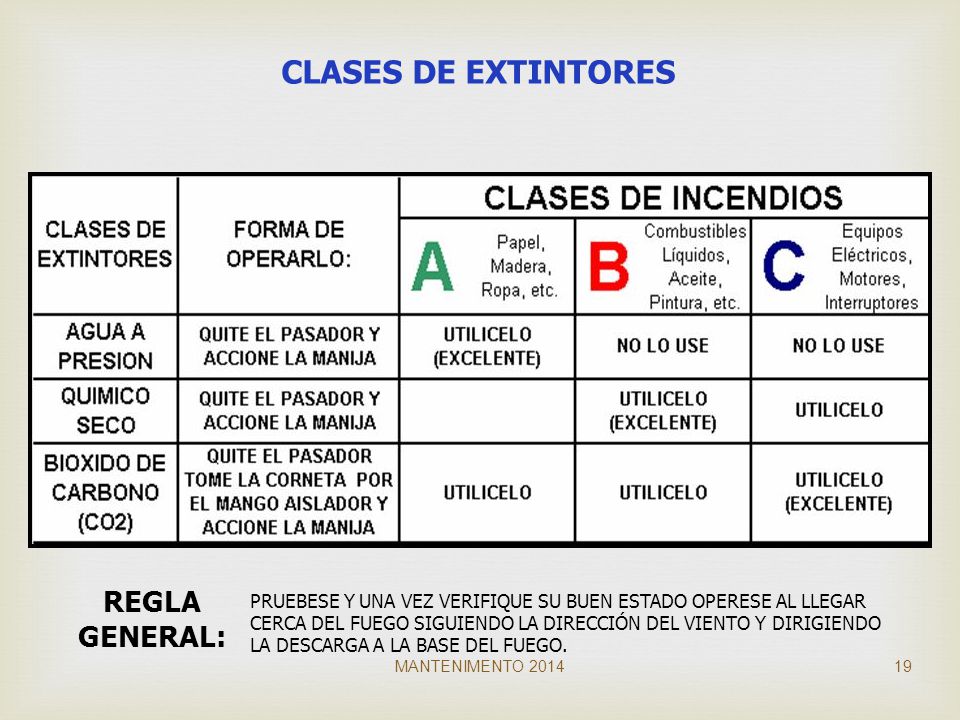

19 CLASES DE EXTINTORES REGLA GENERAL:
PRUEBESE Y UNA VEZ VERIFIQUE SU BUEN ESTADO OPERESE AL LLEGAR CERCA DEL FUEGO SIGUIENDO LA DIRECCIÓN DEL VIENTO Y DIRIGIENDO LA DESCARGA A LA BASE DEL FUEGO. MANTENIMENTO 2014

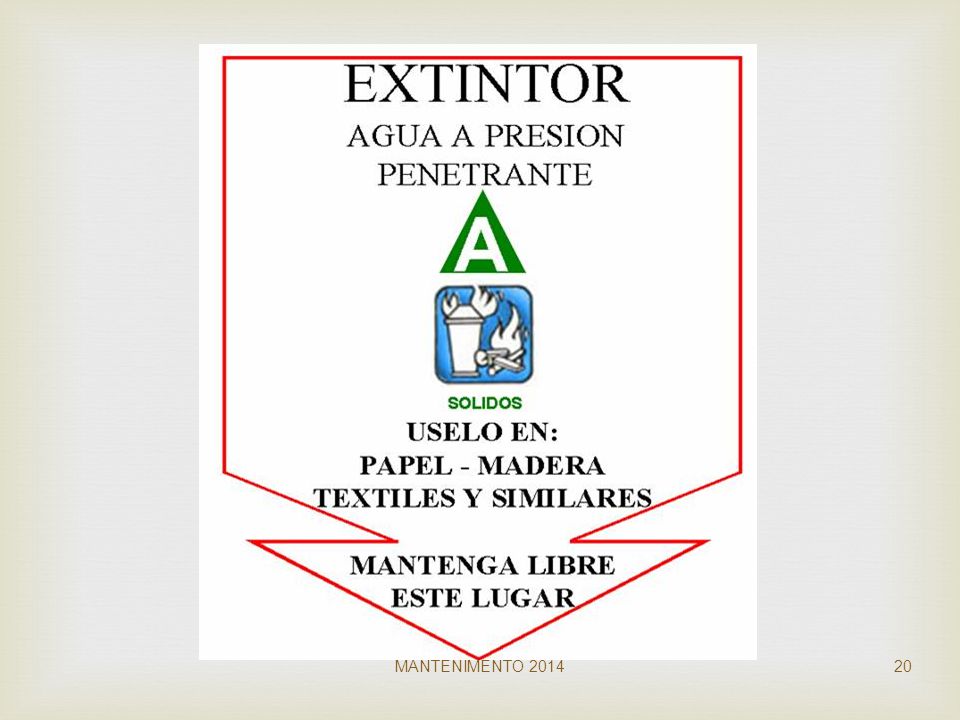

20 MANTENIMENTO 2014

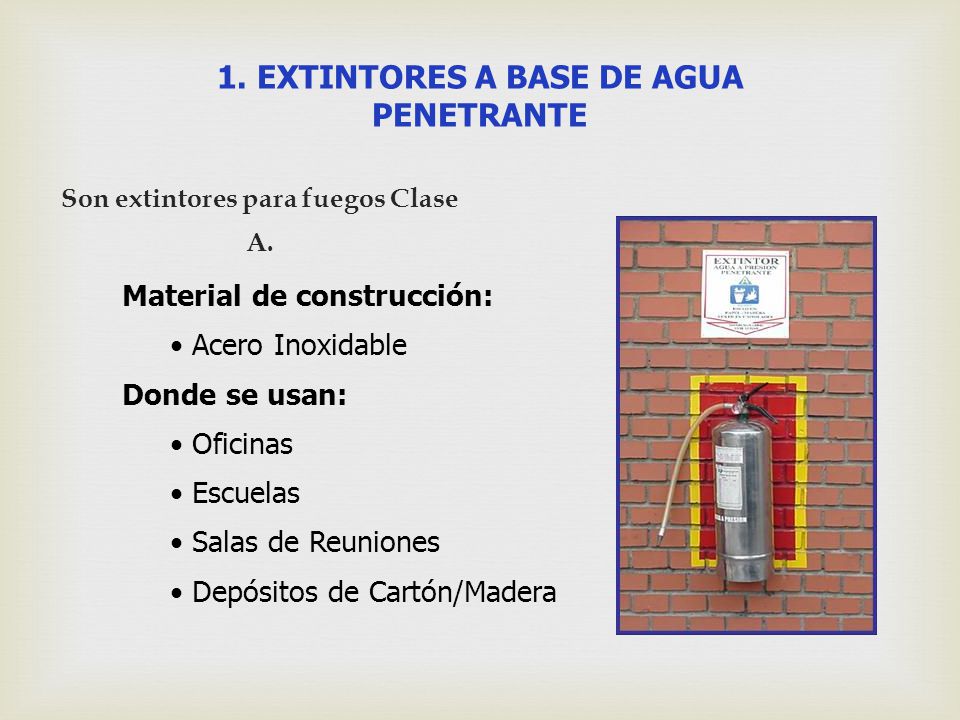

21 1. EXTINTORES A BASE DE AGUA PENETRANTE
Son extintores para fuegos Clase A. Material de construcción: Acero Inoxidable Donde se usan: Oficinas Escuelas Salas de Reuniones Depósitos de Cartón/Madera

22 MANTENIMENTO 2014

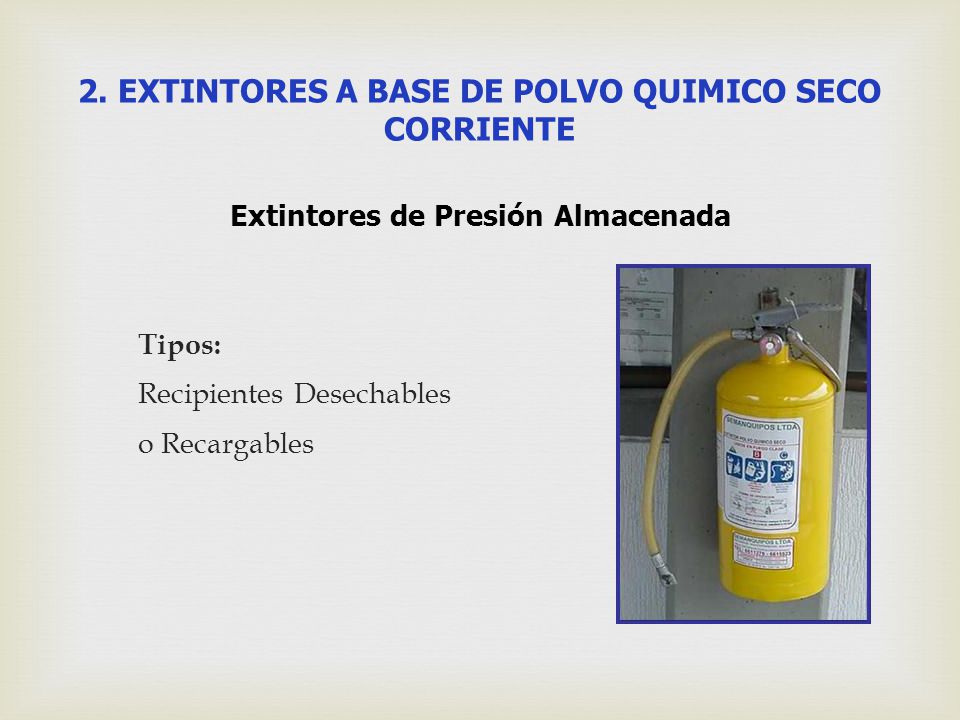

23 2. EXTINTORES A BASE DE POLVO QUIMICO SECO CORRIENTE
Extintores de Presión Almacenada Tipos: Recipientes Desechables o Recargables

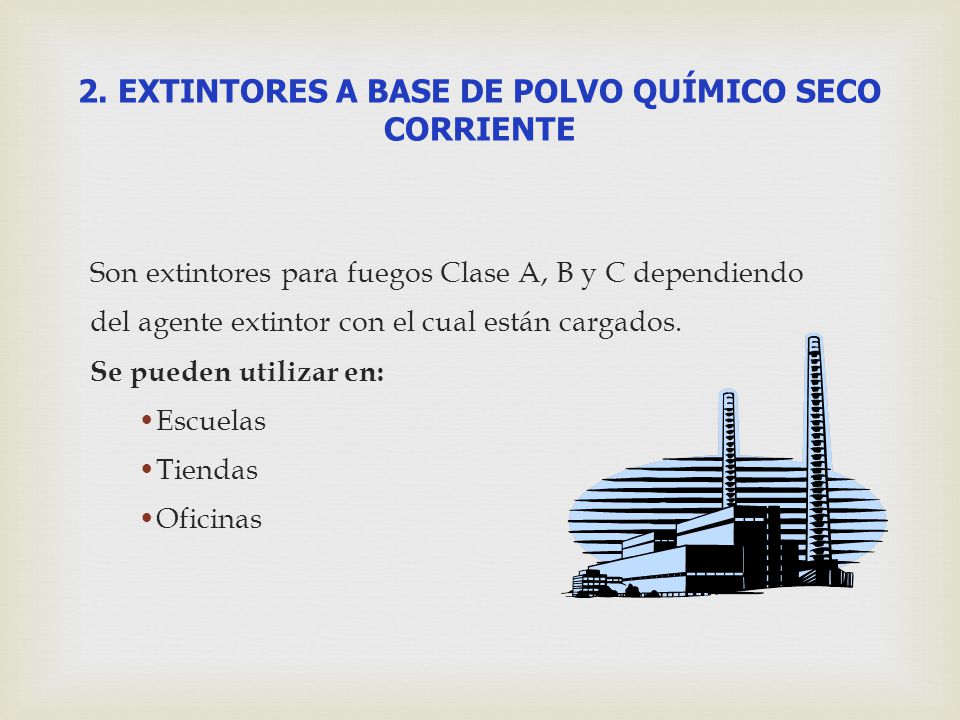

24 2. EXTINTORES A BASE DE POLVO QUÍMICO SECO CORRIENTE
Son extintores para fuegos Clase A, B y C dependiendo del agente extintor con el cual están cargados. Se pueden utilizar en: Escuelas Tiendas Oficinas

25 OPERACIÓN 1. Gire el pasador para romper el seguro.
2. Tire el pasador de seguridad. MANTENIMENTO 2014

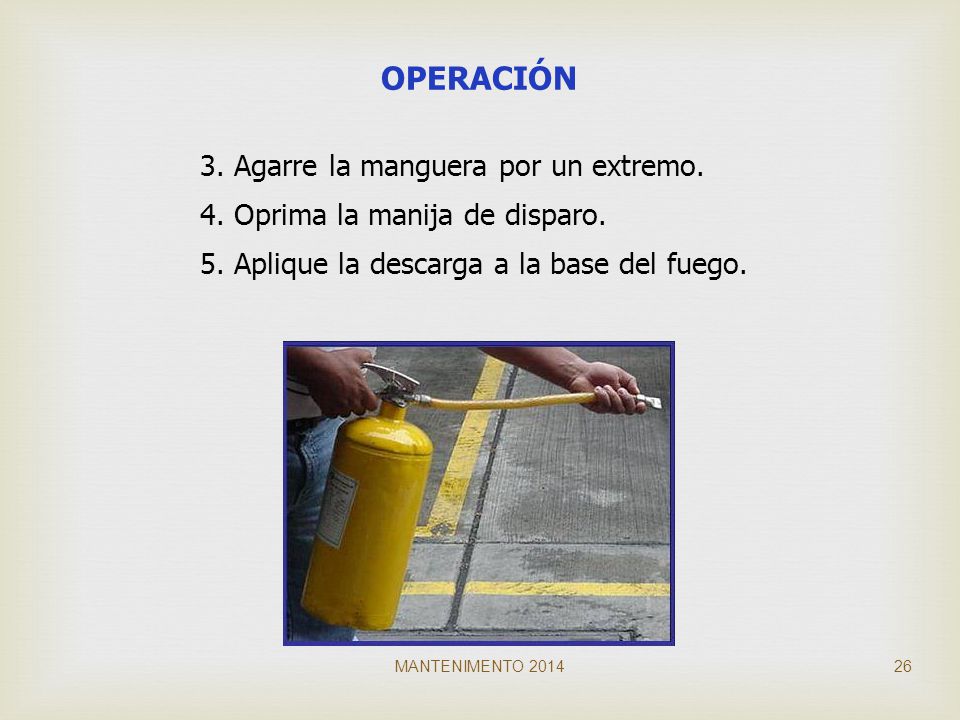

26 OPERACIÓN 3. Agarre la manguera por un extremo.
4. Oprima la manija de disparo. 5. Aplique la descarga a la base del fuego. MANTENIMENTO 2014

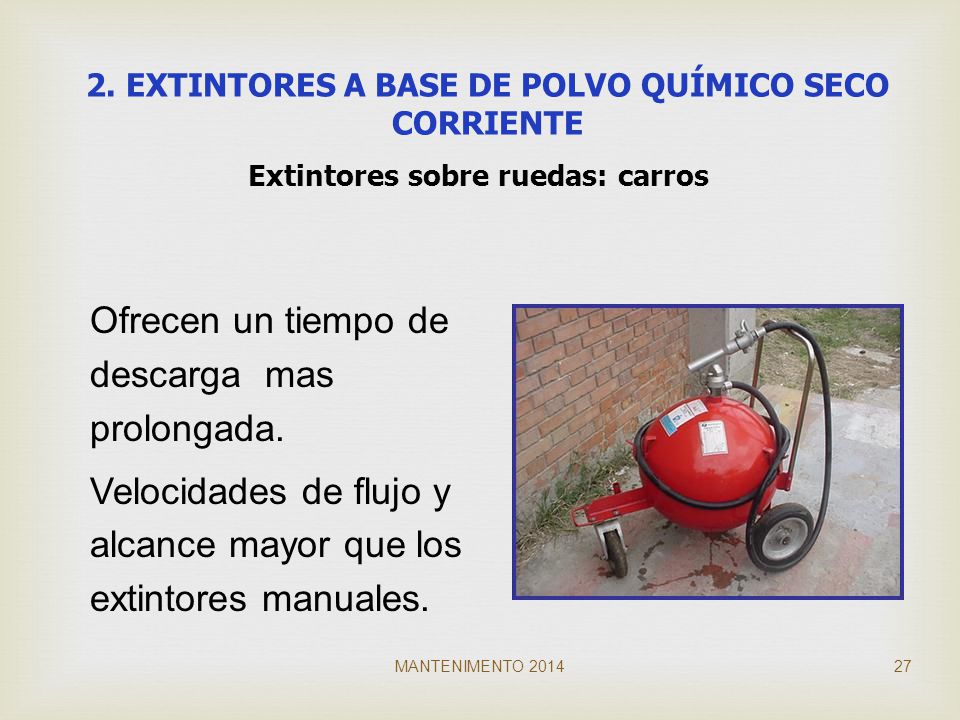

27 Ofrecen un tiempo de descarga mas prolongada.
2. EXTINTORES A BASE DE POLVO QUÍMICO SECO CORRIENTE Extintores sobre ruedas: carros Ofrecen un tiempo de descarga mas prolongada. Velocidades de flujo y alcance mayor que los extintores manuales. MANTENIMENTO 2014

28 MANTENIMENTO 2014

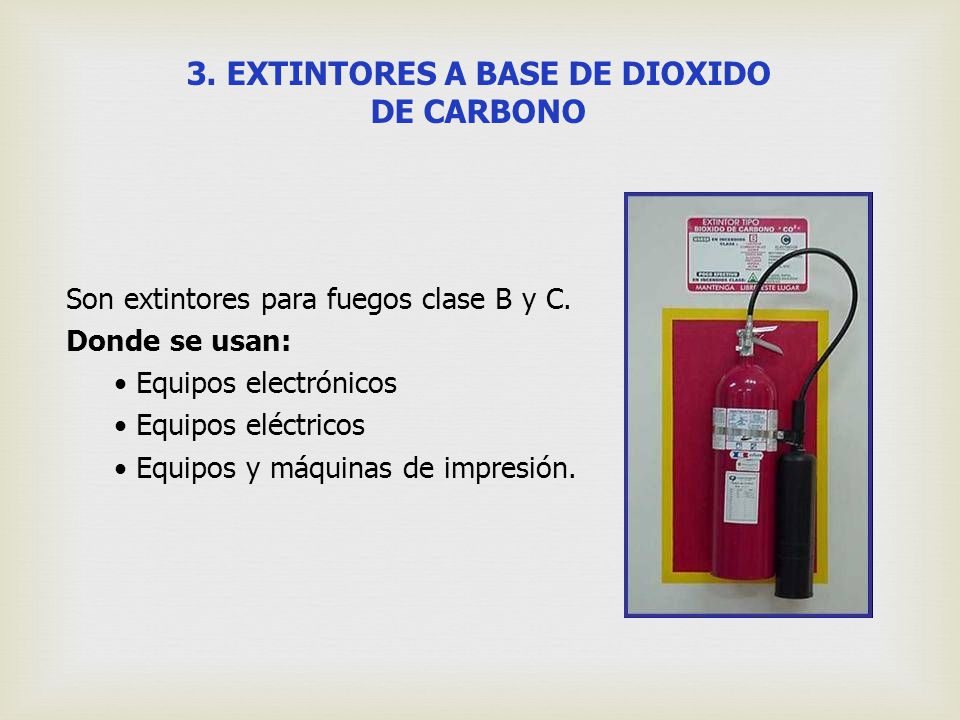

29 3. EXTINTORES A BASE DE DIOXIDO DE CARBONO
Son extintores para fuegos clase B y C. Donde se usan: Equipos electrónicos Equipos eléctricos Equipos y máquinas de impresión.

30 RECOMENDACIONES Un adecuado número de Extintores portátiles se debe proveer a través de la planta, laboratorios y área de oficina. Estos deben estar montados y asegurados en la pared, estructuras y equipos de operación (montacargas). Su clasificación debe ser la apropiada para así poder responder adecuadamente al tipo de conato de incendio que pueda presentarse. 8

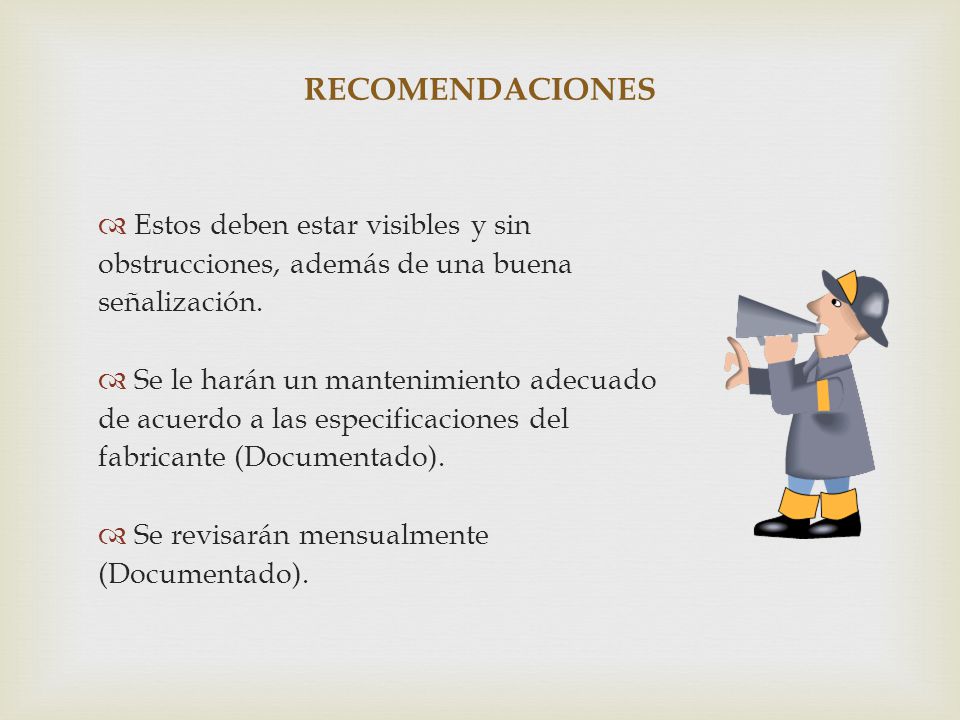

31 RECOMENDACIONES Estos deben estar visibles y sin obstrucciones, además de una buena señalización. Se le harán un mantenimiento adecuado de acuerdo a las especificaciones del fabricante (Documentado). Se revisarán mensualmente (Documentado). 9
