Energía Hidráulica Rubén Andrés Said Kassal Sergio Mateo
2
ÍNDICE INTRODUCCIÓN PARTES DE LAS CENTRALES
FUNCIONAMIETO DE LAS CENTRALES ESTADÍSTICAS MUNDIALES Y DE ESPAÑA VENTAJAS E INCONVENIENTES
3
INTRODUCCIÓN La energía hidráulica se basa en aprovechar la caída del agua desde cierta altura. La energía potencial, durante la caída, se convierte en cinética. El agua pasa por las turbinas a gran velocidad, provocando un movimiento de rotación que finalmente, se transforma en energía eléctrica por medio de los generadores. Es un recurso natural disponible en las zonas que presentan suficiente cantidad de agua, y una vez utilizada, es devuelta río abajo. Su desarrollo requiere construir pantanos, presas, canales de derivación, y la instalación de grandes turbinas y equipamiento para generar electricidad.
4
PARTES DE LAS CENTRALES
5
FUNCIONAMIENTO DE LAS CENTRALES
PRESA TUBERÍA FORZADA TURBINA ALTERNADOR ENERGÍA POTENCIA ENERGÍA CINÉTICA ENERGÍA MECÁNICA ENERGÍA ELÉCTRICA
6
TIPOS DE TURBINAS Rodete Francis para gran potencia (izquierda) y rueda Pelton (derecha). La tecnología de las principales instalaciones se ha mantenido igual durante el siglo XX. Las turbinas pueden ser de varios tipos, según los tipos de centrales: Pelton (saltos grandes y caudales pequeños), Francis (salto más reducido y mayor caudal), Kaplan (salto muy pequeño y caudal muy grande) y de hélice.
7
CENTRALES HIDROELÉCTRICAS EN ESPAÑA
Las cerca de 800 centrales hidroeléctricas tienen un rango de tamaño mucho más variado que las centrales térmicas. Las 20 centrales de más de 200 MW representan en conjunto el 50% de la potencia hidroeléctrica total instalada. En el otro extremo, existen centenares de pequeñas instalaciones con potencias menores de 20 MW. La potencia hidroeléctrica total instalada en era de algo más de MW. El criterio de distribución de las centrales obecede a la existencia de caídas de agua con la suficiente altura y energía. Existen, por lo tanto, densas concentraciones de centrales en las montañas del ángulo noroeste y en el Pirineo, donde empezaron a construirse desde principios del siglo XX para abastecer de energía a la industria catalana. Otras centrales se reparten más aleatoriamente por las montañas del interior de la península, aprovechando los puntos donde existe agua y desnivel suficientes ligados a núcleos montañosos. La mayor concentración de grandes centrales se da en la caída de los ríos Duero y Tajo cuando abandonan la Meseta, ya en la frontera con Portugal. Las centrales de Villarino, Saucelle, Aldeadávila, José María de Oriol y Cedillo, suman nada menos que el 20% del total de la potencia hidráulica instalada en el país, y el 7% de la potencia eléctrica total.
8

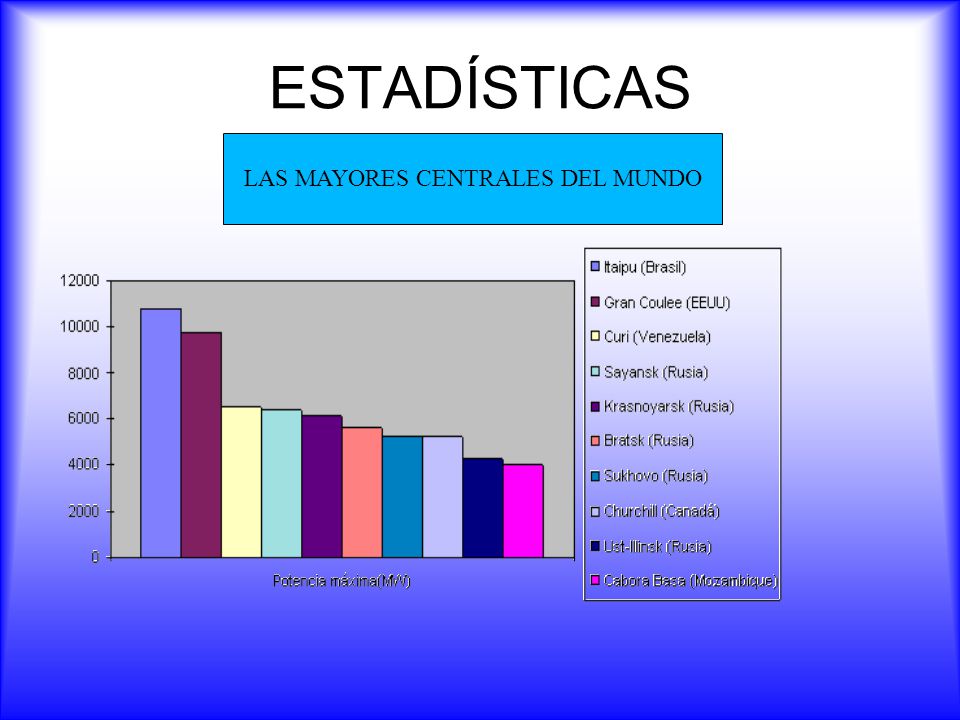

LAS MAYORES CENTRALES DEL MUNDO
ESTADÍSTICAS LAS MAYORES CENTRALES DEL MUNDO
9
PRINCIPALES CENTRALES HIDROELÉCTRICAS DE ESPAÑA
10
RECURSOS HIDROELÉCTRICOS MUNDIALES
11
GENERACIÓN DE ENERGÍA HIDROELÉCTRICA MUNDIAL
12
VENTAJAS E INCONVENIENTES
Disponibilidad: Es un recurso inagotable, en tanto en cuanto el ciclo del agua perdure. "No contamina": Nos referimos a que no emite gases "invernadero" ni provoca lluvia ácida, es decir, no contamina la atmósfera. Produce trabajo a la temperatura ambiente: No hay que emplear sistemas de refrigeración o calderas, que consumen energía y, en muchos casos, contaminan, por lo que es más rentable en este aspecto. Almacenamiento de agua para regadíos Permite realizar actividades de recreo (remo, bañarse, etc) Evita inundaciones por regular el caudal Las presas : obstáculos insalvables Salmones y otras especies que tienen que remontar los ríos para desovar se encuentran con murallas que no pueden traspasar. "Contaminación" del agua El agua embalsada no tiene las condiciones de salinidad, gases disueltos, temperatura, nutrientes, y demás propiedades del agua que fluye por el río. Privación de sedimentos al curso bajo Los sedimentos se acumulan en el embalse empobreciéndose de nutrientes el resto de río hasta la desembocadura.
