1. Qualiris Reception Tratamiento de fotos de uva Objetivo – Rápido – Con precisión 2.

Presentación del tema: "1. Qualiris Reception Tratamiento de fotos de uva Objetivo – Rápido – Con precisión 2."— Transcripción de la presentación:

1 1

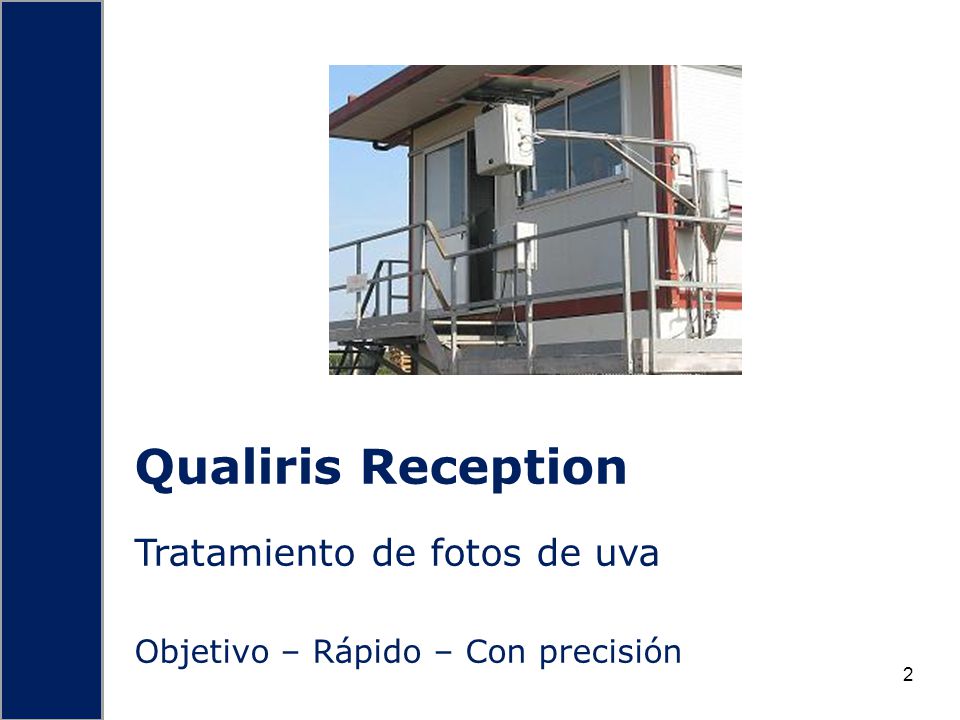

2 Qualiris Reception Tratamiento de fotos de uva Objetivo – Rápido – Con precisión 2

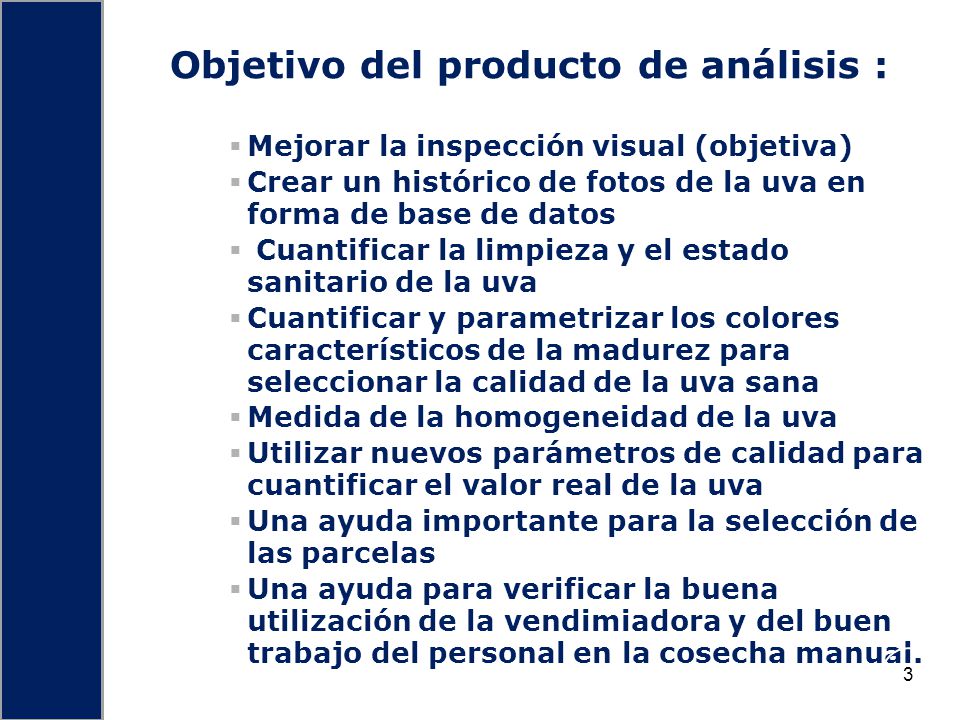

3 Objetivo del producto de análisis :  Mejorar la inspección visual (objetiva)  Crear un histórico de fotos de la uva en forma de base de datos  Cuantificar la limpieza y el estado sanitario de la uva  Cuantificar y parametrizar los colores característicos de la madurez para seleccionar la calidad de la uva sana  Medida de la homogeneidad de la uva  Utilizar nuevos parámetros de calidad para cuantificar el valor real de la uva  Una ayuda importante para la selección de las parcelas  Una ayuda para verificar la buena utilización de la vendimiadora y del buen trabajo del personal en la cosecha manual. 3

4 4 Resultados del tratamiento de fotos a la recepción de uva en menos de un minuto y treinta segundos Mejorar la inspeccion visual (objetiva) Cuerpos extraños : 3%, Raspones : 9%

5 14/12/2011 5 Alteraciones : 4% Resultados del tratamiento de fotos a la recepción de uva en menos de un minuto y treinta segundos

6 14/12/2011 6 Rosados : 17% Resultados del tratamiento de fotos a la recepción de uva en menos de un minuto y treinta segundos

7 14/12/2011 7 Amarillo/Verde : 2%, Marrones 1% Resultados del tratamiento de fotos a la recepción de uva en menos de un minuto y treinta segundos

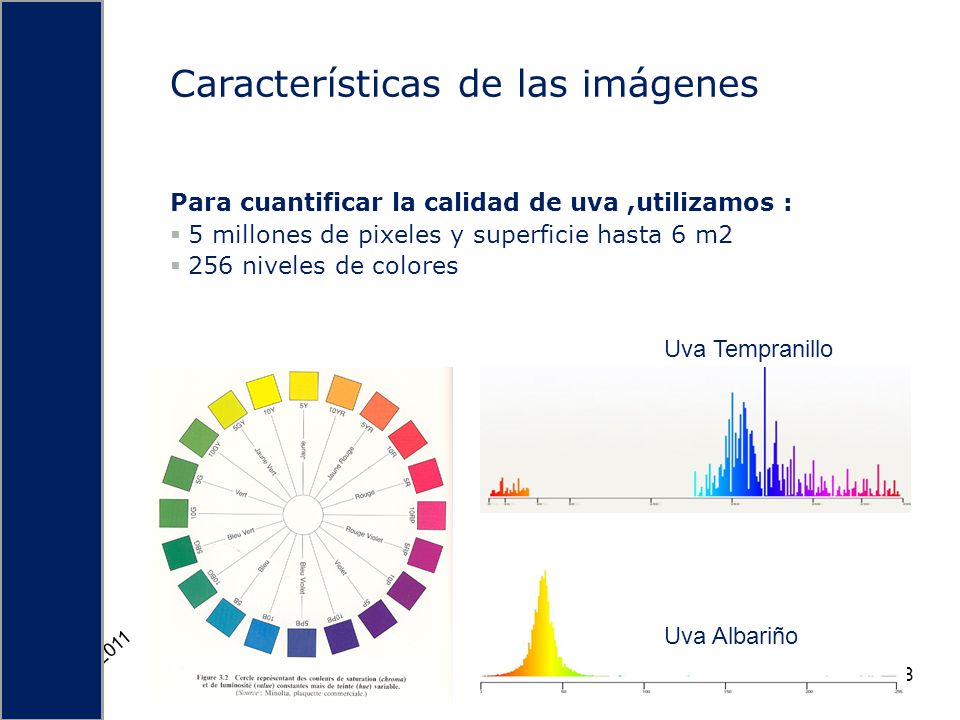

8 Características de las imágenes Para cuantificar la calidad de uva,utilizamos :  5 millones de pixeles y superficie hasta 6 m2  256 niveles de colores 8 14/12/2011 Uva Tempranillo Uva Albariño

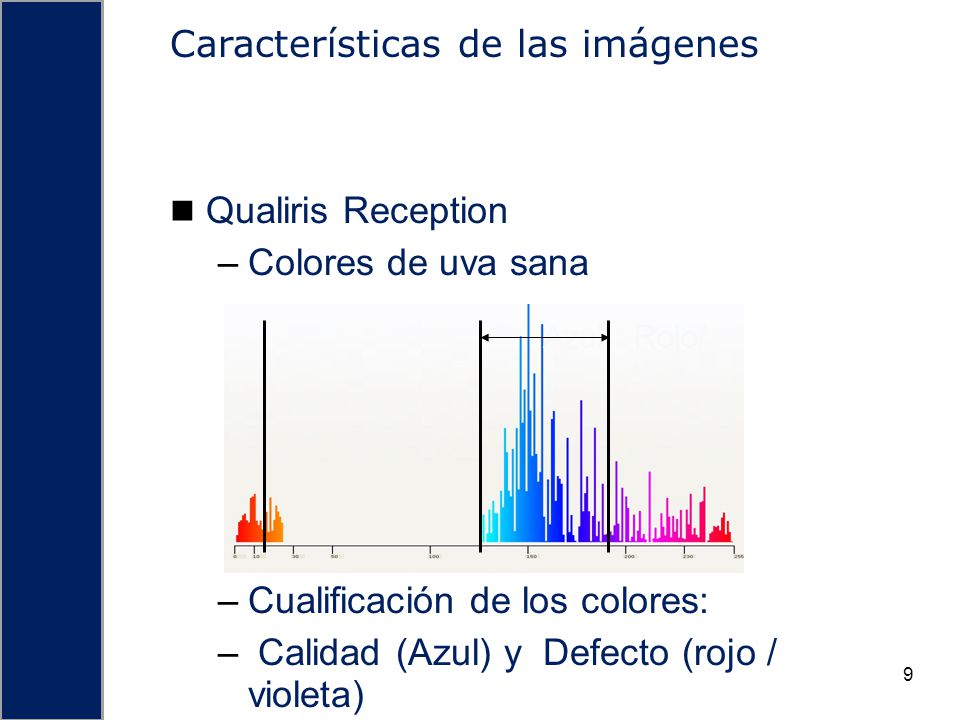

9 9 Qualiris Reception –Colores de uva sana –Cualificación de los colores: – Calidad (Azul) y Defecto (rojo / violeta) AzulRojo/ Violeta Características de las imágenes

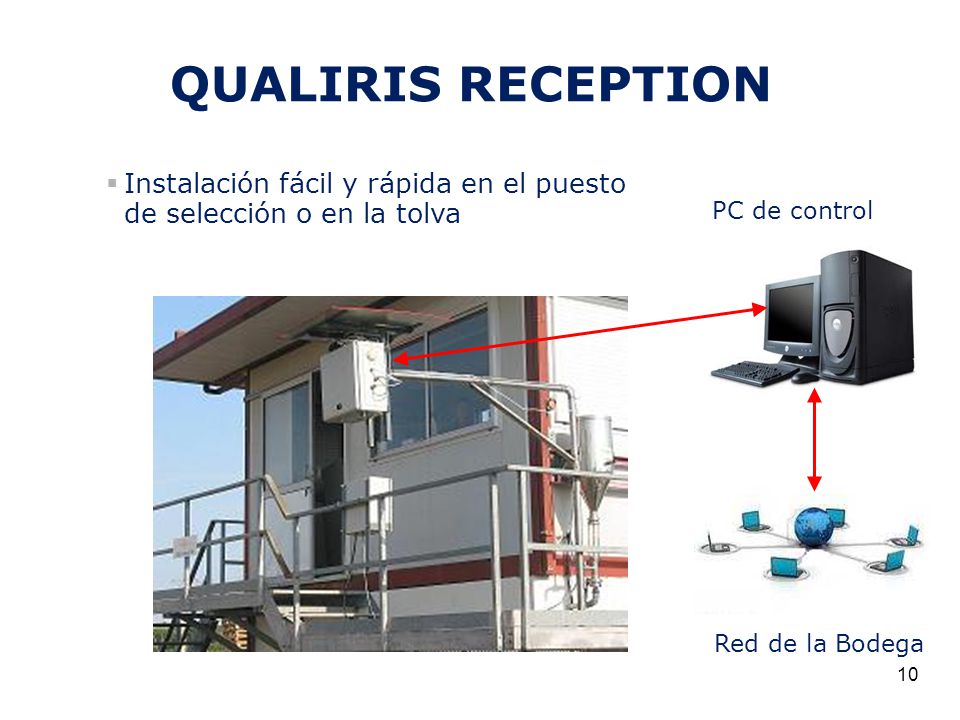

10 QUALIRIS RECEPTION  Instalación fácil y rápida en el puesto de selección o en la tolva 10 Red de la Bodega PC de control

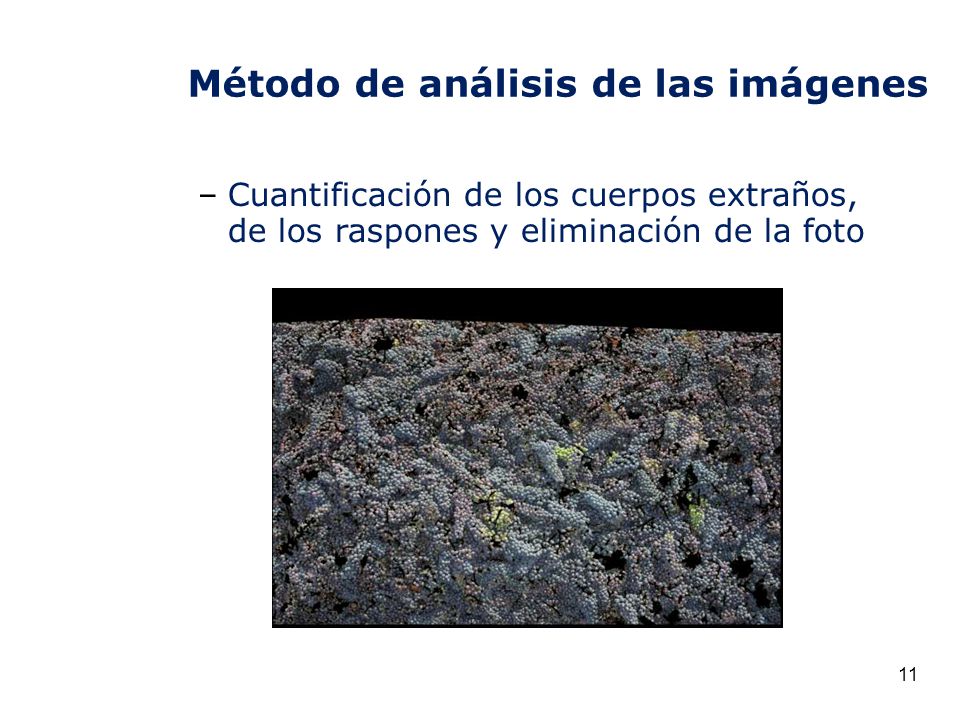

11 11 Método de análisis de las imágenes –Cuantificación de los cuerpos extraños, de los raspones y eliminación de la foto

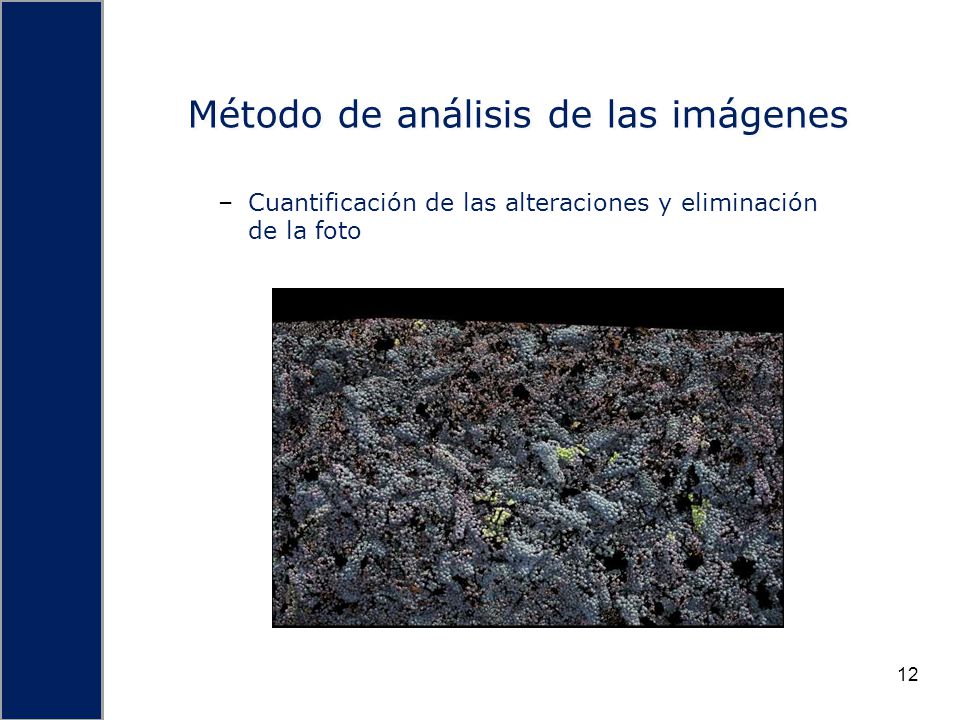

12 12 –Cuantificación de las alteraciones y eliminación de la foto Método de análisis de las imágenes

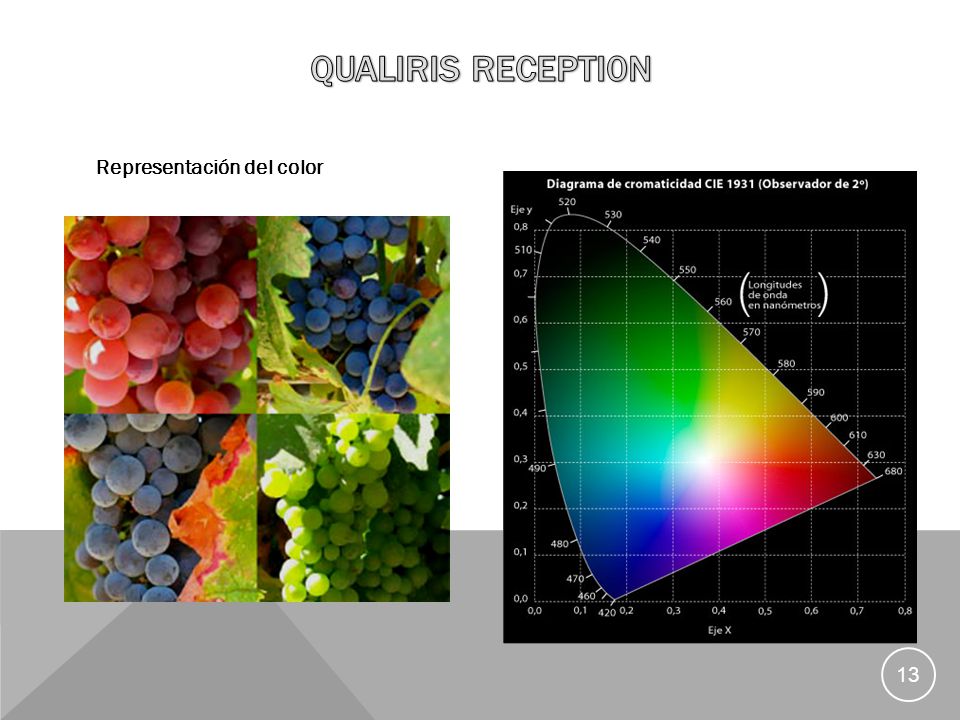

13 Representación del color 13

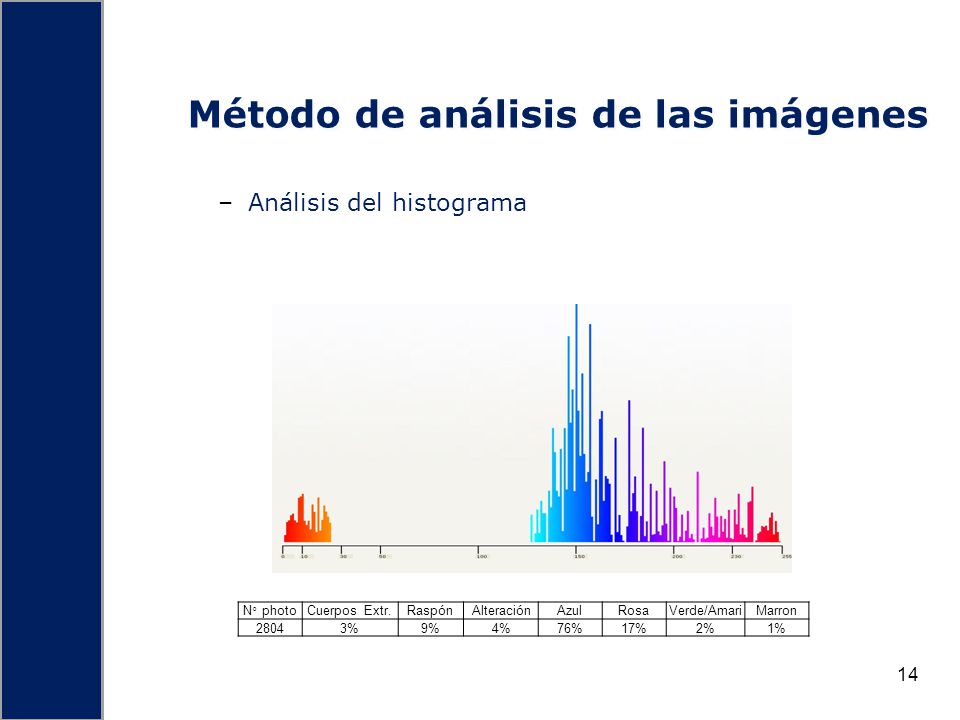

14 14 –Análisis del histograma Método de análisis de las imágenes N° photoCuerpos Extr.RaspónAlteraciónAzulRosaVerde/AmariMarron 28043%9%4%76%17%2%1%

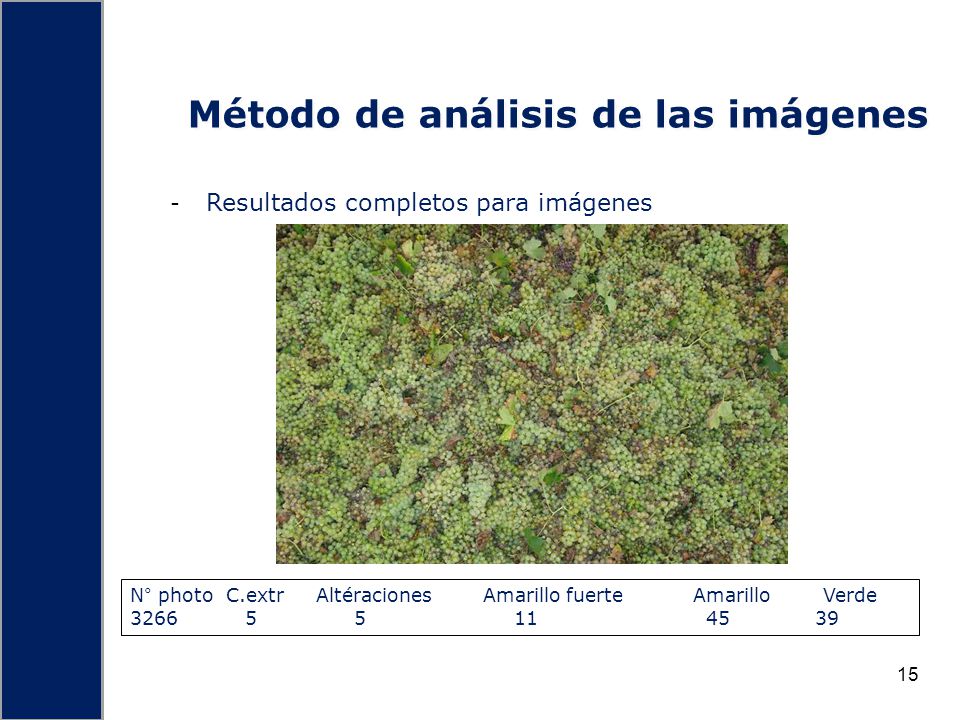

15 15 - Resultados completos para imágenes Método de análisis de las imágenes N° photoC.extr Altéraciones Amarillo fuerte Amarillo Verde 3266 5 51145 39

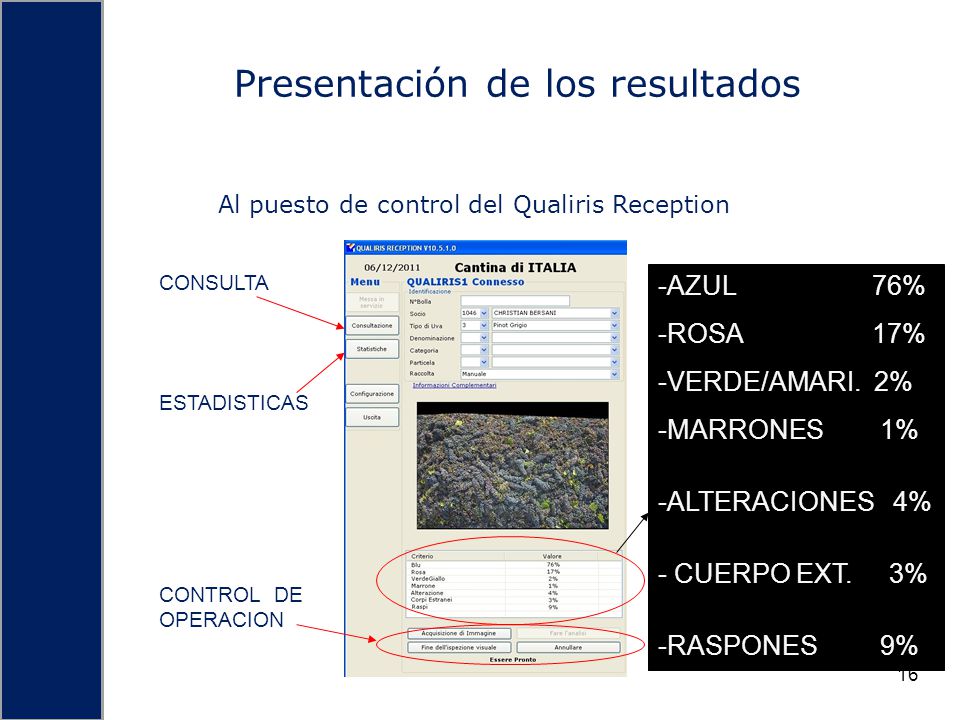

16 16 Presentación de los resultados Al puesto de control del Qualiris Reception -AZUL 76% -ROSA 17% -VERDE/AMARI. 2% -MARRONES 1% -ALTERACIONES 4% - CUERPO EXT. 3% -RASPONES 9% CONSULTA ESTADISTICAS CONTROL DE OPERACION

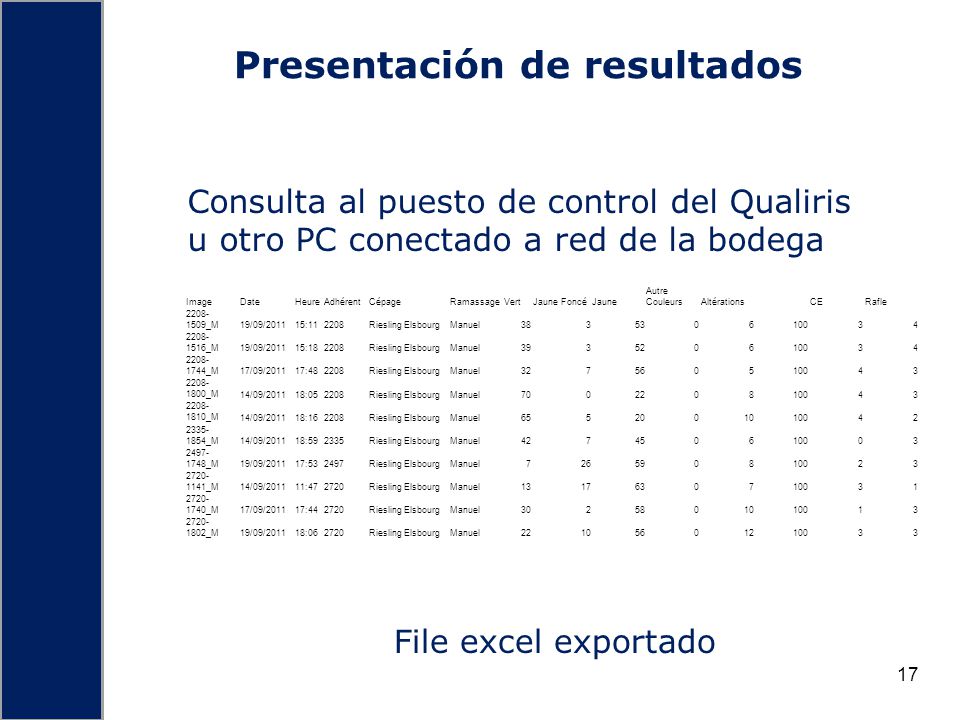

17 17 Presentación de resultados Consulta al puesto de control del Qualiris u otro PC conectado a red de la bodega File excel exportado ImageDateHeureAdhérentCépageRamassageVertJaune FoncéJaune Autre CouleursAltérationsCERafle 2208- 1509_M19/09/201115:112208Riesling ElsbourgManuel383530610034 2208- 1516_M19/09/201115:182208Riesling ElsbourgManuel393520610034 2208- 1744_M17/09/201117:482208Riesling ElsbourgManuel327560510043 2208- 1800_M14/09/201118:052208Riesling ElsbourgManuel700220810043 2208- 1810_M14/09/201118:162208Riesling ElsbourgManuel6552001010042 2335- 1854_M14/09/201118:592335Riesling ElsbourgManuel427450610003 2497- 1748_M19/09/201117:532497Riesling ElsbourgManuel726590810023 2720- 1141_M14/09/201111:472720Riesling ElsbourgManuel1317630710031 2720- 1740_M17/09/201117:442720Riesling ElsbourgManuel3025801010013 2720- 1802_M19/09/201118:062720Riesling ElsbourgManuel22105601210033

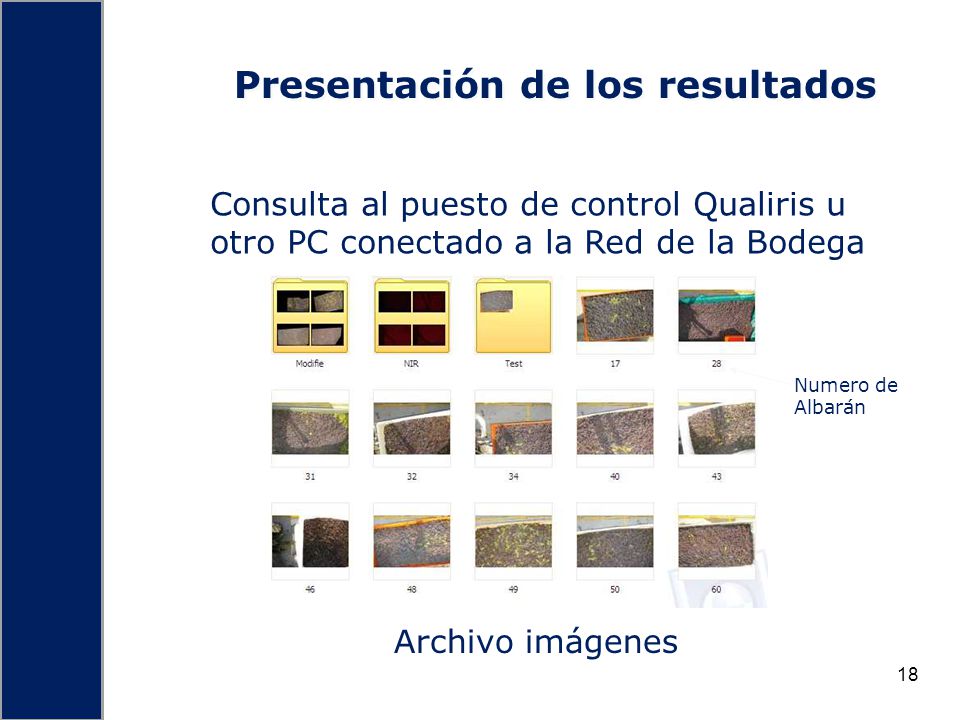

18 18 Consulta al puesto de control Qualiris u otro PC conectado a la Red de la Bodega Archivo imágenes Numero de Albarán Presentación de los resultados

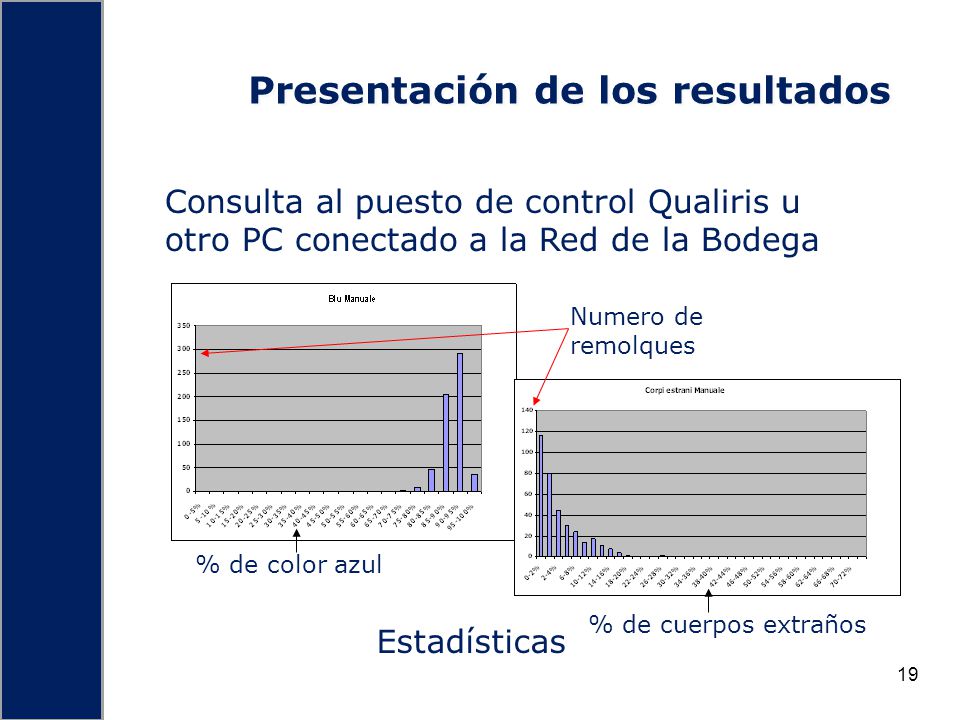

19 19 Estadísticas % de color azul % de cuerpos extraños Numero de remolques Presentación de los resultados Consulta al puesto de control Qualiris u otro PC conectado a la Red de la Bodega

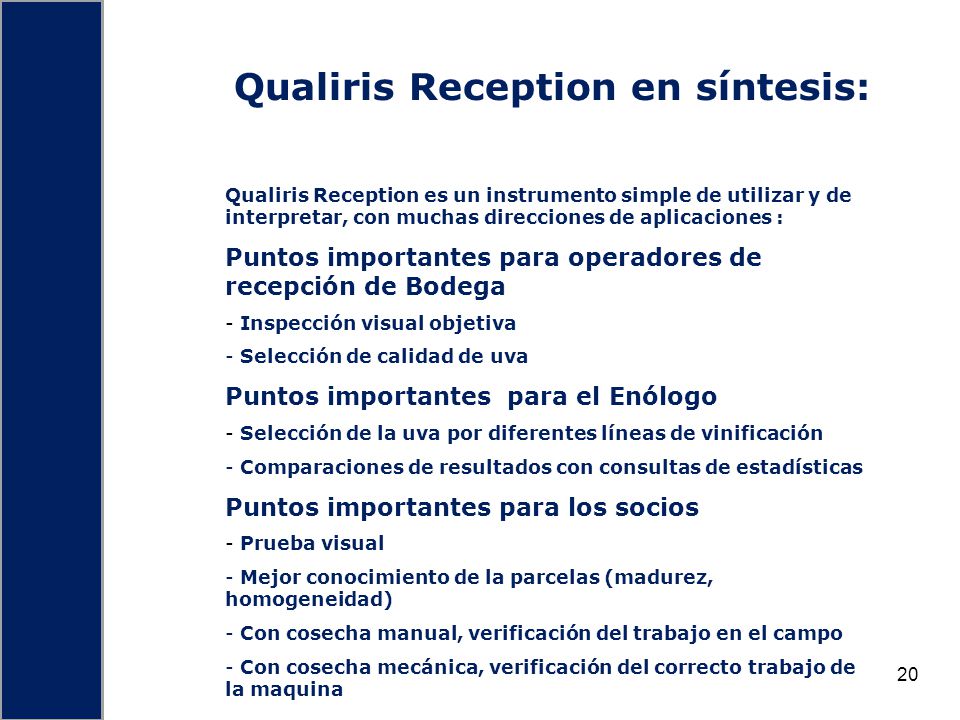

20 20 Qualiris Reception en síntesis: Qualiris Reception es un instrumento simple de utilizar y de interpretar, con muchas direcciones de aplicaciones : Puntos importantes para operadores de recepción de Bodega - Inspección visual objetiva - Selección de calidad de uva Puntos importantes para el Enólogo - Selección de la uva por diferentes líneas de vinificación - Comparaciones de resultados con consultas de estadísticas Puntos importantes para los socios - Prueba visual - Mejor conocimiento de la parcelas (madurez, homogeneidad) - Con cosecha manual, verificación del trabajo en el campo - Con cosecha mecánica, verificación del correcto trabajo de la maquina

21 Gracias por su atención 21
