1 POR MARCO LEANDRO RUIZ ZAPATA

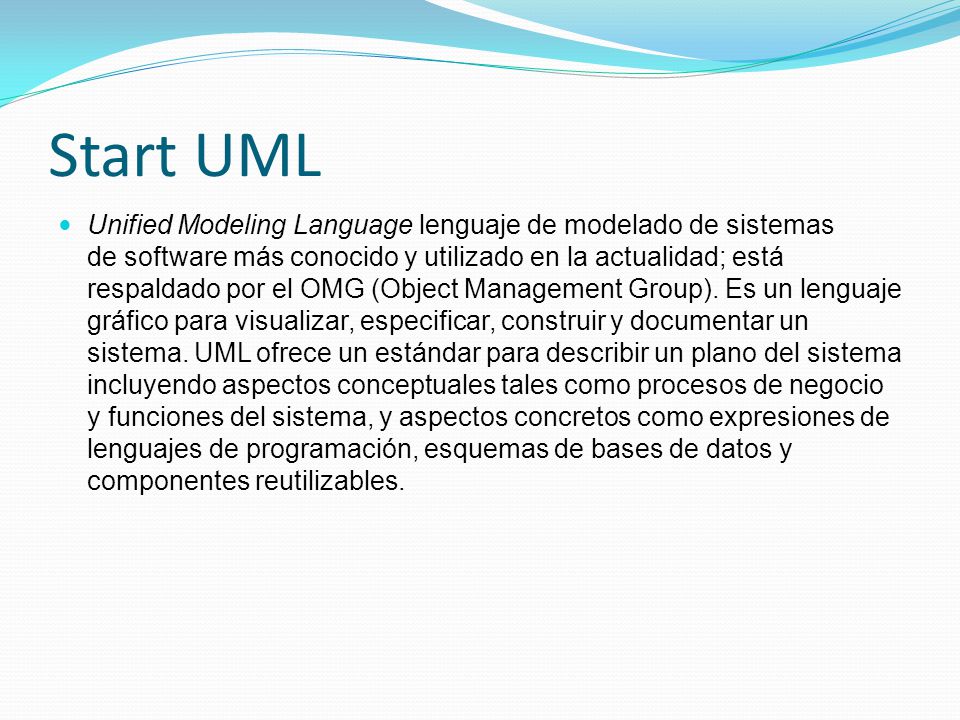

2 Start UML Unified Modeling Language lenguaje de modelado de sistemas de software más conocido y utilizado en la actualidad; está respaldado por el OMG (Object Management Group). Es un lenguaje gráfico para visualizar, especificar, construir y documentar un sistema. UML ofrece un estándar para describir un plano del sistema incluyendo aspectos conceptuales tales como procesos de negocio y funciones del sistema, y aspectos concretos como expresiones de lenguajes de programación, esquemas de bases de datos y componentes reutilizables.

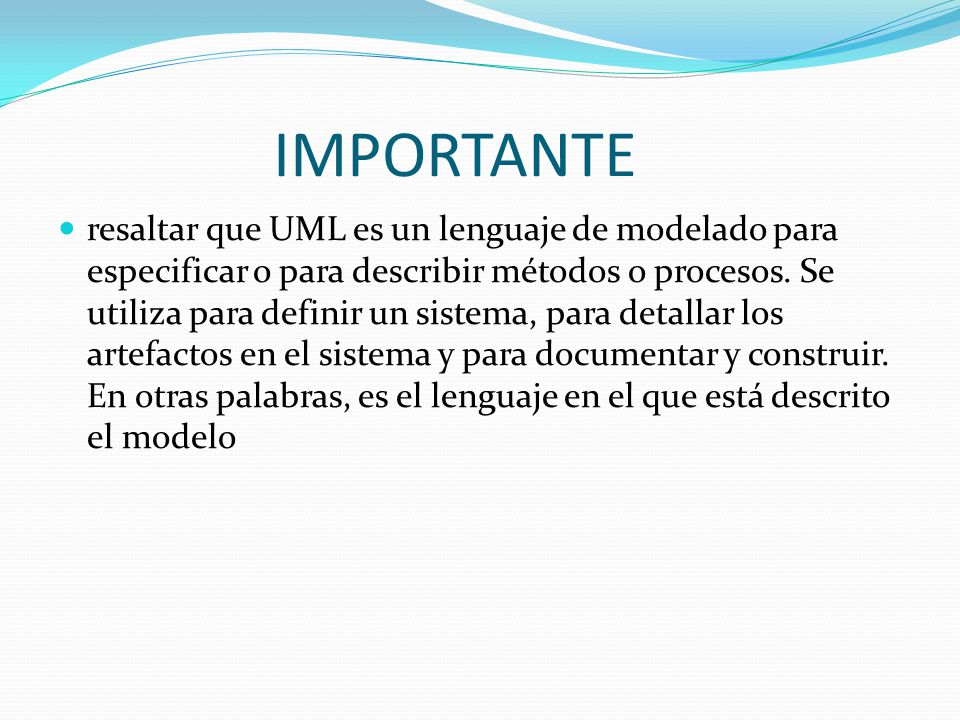

3 IMPORTANTE resaltar que UML es un lenguaje de modelado para especificar o para describir métodos o procesos. Se utiliza para definir un sistema, para detallar los artefactos en el sistema y para documentar y construir. En otras palabras, es el lenguaje en el que está descrito el modelo

4 POR TANTO UML no puede compararse con la programación estructurada, pues UML significa Lenguaje Unificado de Modelado, no es programación, solo se diagrama la realidad de una utilización en un requerimiento. Mientras que, programación estructurada, es una forma de programar como lo es la orientación a objetos, sin embargo, la programación orientada a objetos viene siendo un complemento perfecto de UML, pero no por eso se toma UML sólo para lenguajes orientados a objeto.

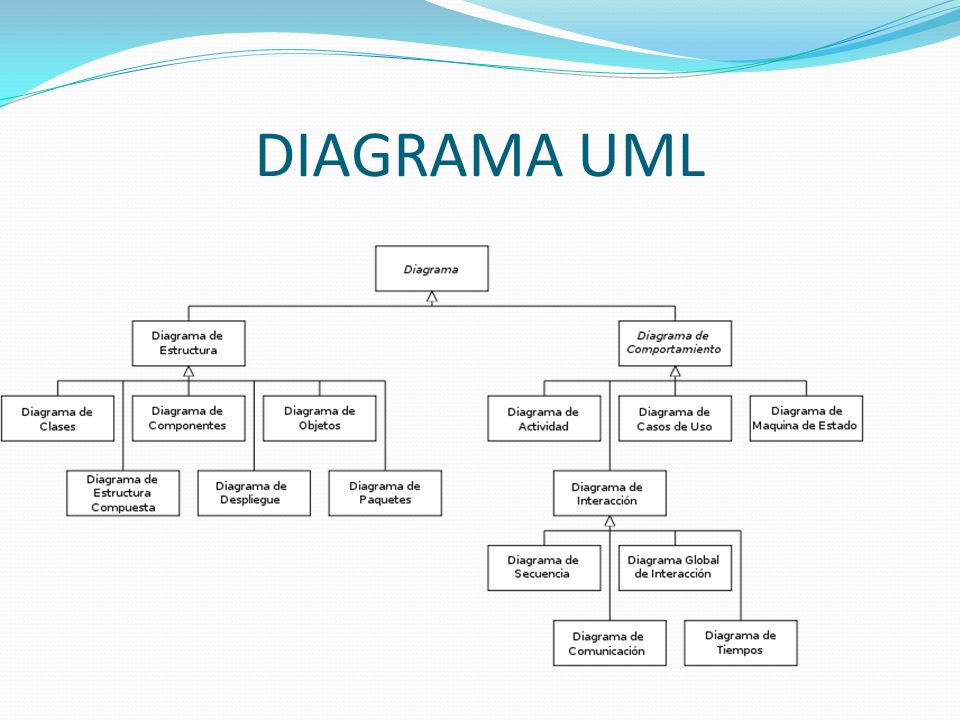

5 DIAGRAMA UML

6 EJEMPLO AUTOFORMAS

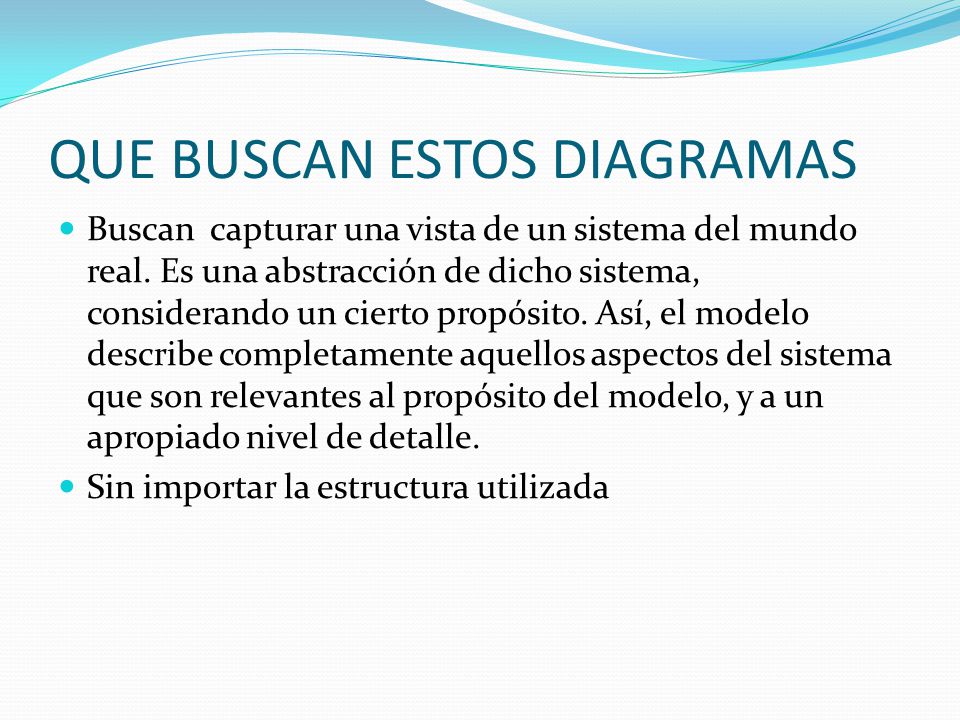

7 QUE BUSCAN ESTOS DIAGRAMAS Buscan capturar una vista de un sistema del mundo real. Es una abstracción de dicho sistema, considerando un cierto propósito. Así, el modelo describe completamente aquellos aspectos del sistema que son relevantes al propósito del modelo, y a un apropiado nivel de detalle. Sin importar la estructura utilizada

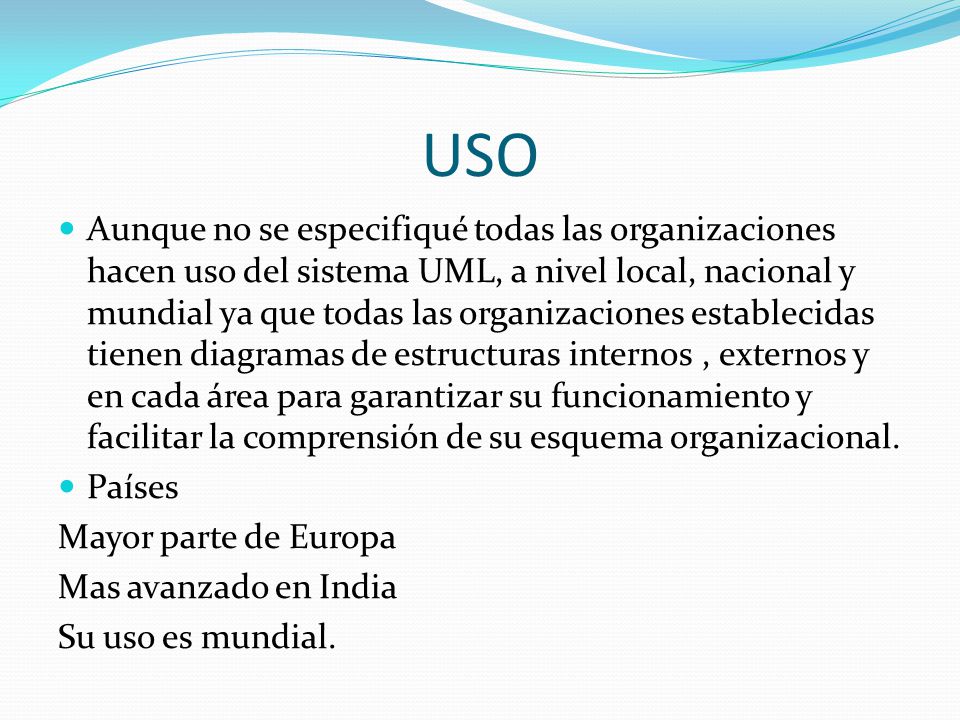

8 USO Aunque no se especifiqué todas las organizaciones hacen uso del sistema UML, a nivel local, nacional y mundial ya que todas las organizaciones establecidas tienen diagramas de estructuras internos, externos y en cada área para garantizar su funcionamiento y facilitar la comprensión de su esquema organizacional. Países Mayor parte de Europa Mas avanzado en India Su uso es mundial.
