2 Instalaciones Eléctricas en Atmosferas Explosivas
Ing. José Ernesto Escoto Leyva

3 ¿Que es un área peligrosa o clasificada?
Donde hay peligro de incendio o explosion por dispersion en el aire de material de fácil ignición

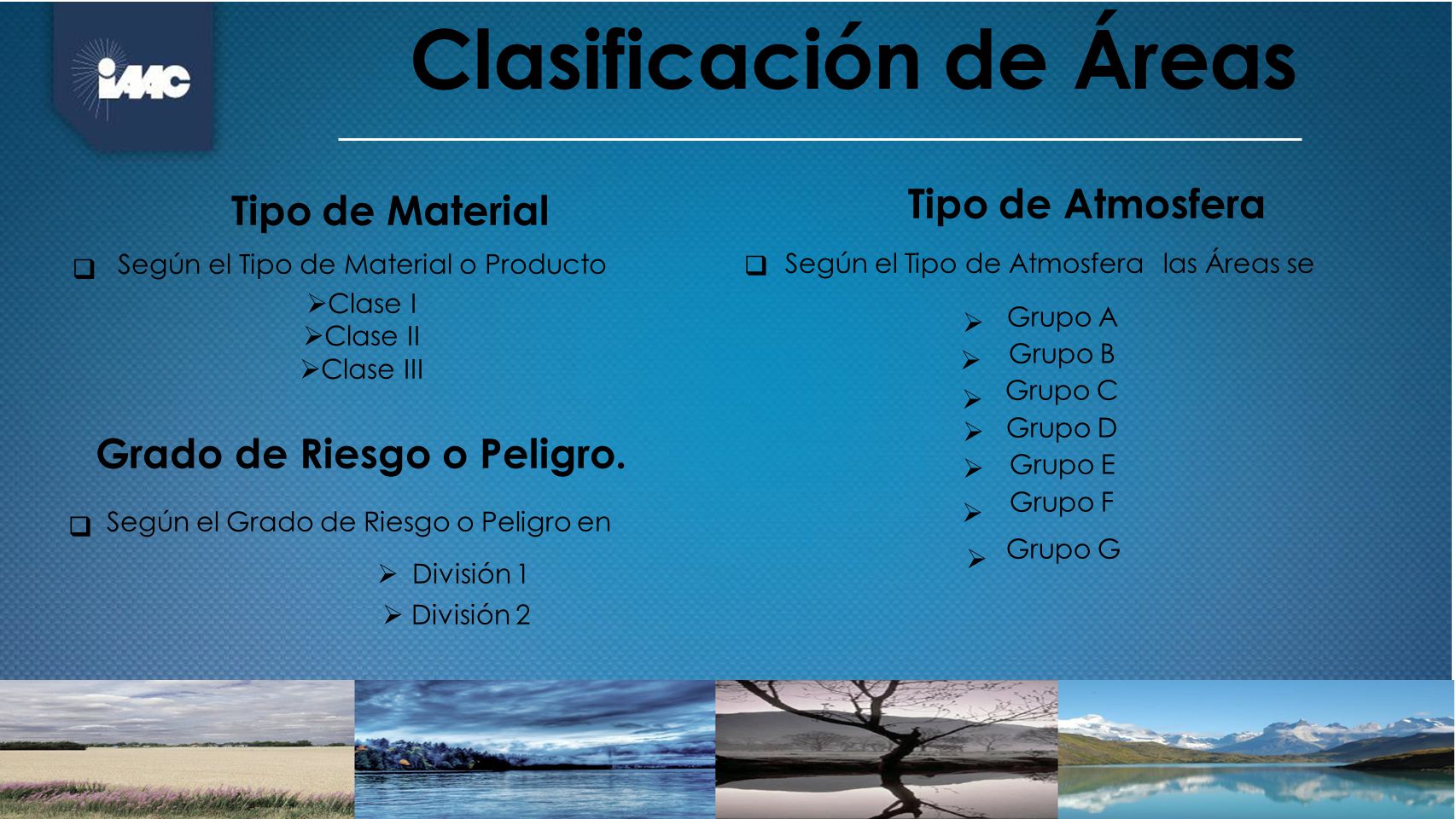

4 Clasificación de Áreas
Tipo de Atmosfera  Según el Tipo de Atmosfera las Áreas se Tipo de Material Según el Tipo de Material o Producto Clase I Clase II Clase III  Grupo A Grupo B Grupo C Grupo D Grupo E Grupo F Grupo G  Grado de Riesgo o Peligro.  Según el Grado de Riesgo o Peligro en División 1 División 2

5 Clase I (Divisiones) CLASE DIVISION DESCRIPCION 1
En condiciones normales de funcionamiento, pueden existir concentracionesde gases o vapores producidos por líquidos inflamables o combustibles. Debido a operaciones de reparación, mantenimiento o a fugas, frecuentemente pueden existir concentraciones de gases, vapores producidos por líquidos inflamables o combustibles. Una avería o funcionamiento defectuoso de equipos o procesos que pueden liberar concentraciones de gases o vapores y, simultáneamente, puede existir una falla en el equipo eléctrico, que provoque que el equipo se convierta en la fuente de ignición. a) Se manipulan, procesan o utilizan gases volátiles inflamables, vapores producidos por I 2 líquidos inflamables, pero en el que los productos estarán confinados normalmente en contenedores o sistemas cerrados, de los que pueden escapar solo por rotura accidental o avería. Concentraciones de gases inflamables, vapores producidos por líquidos inflamables se evitan normalmente mediante la ventilación mecánica positiva. Adyacente a un área Clase I División 1 y, ocasionalmente, pueden comunicarse concentraciones de gases inflamables, vapores producidos por líquidos inflamables, a menos que la comunicación se evite mediante sistemas de ventilación de presión positiva.

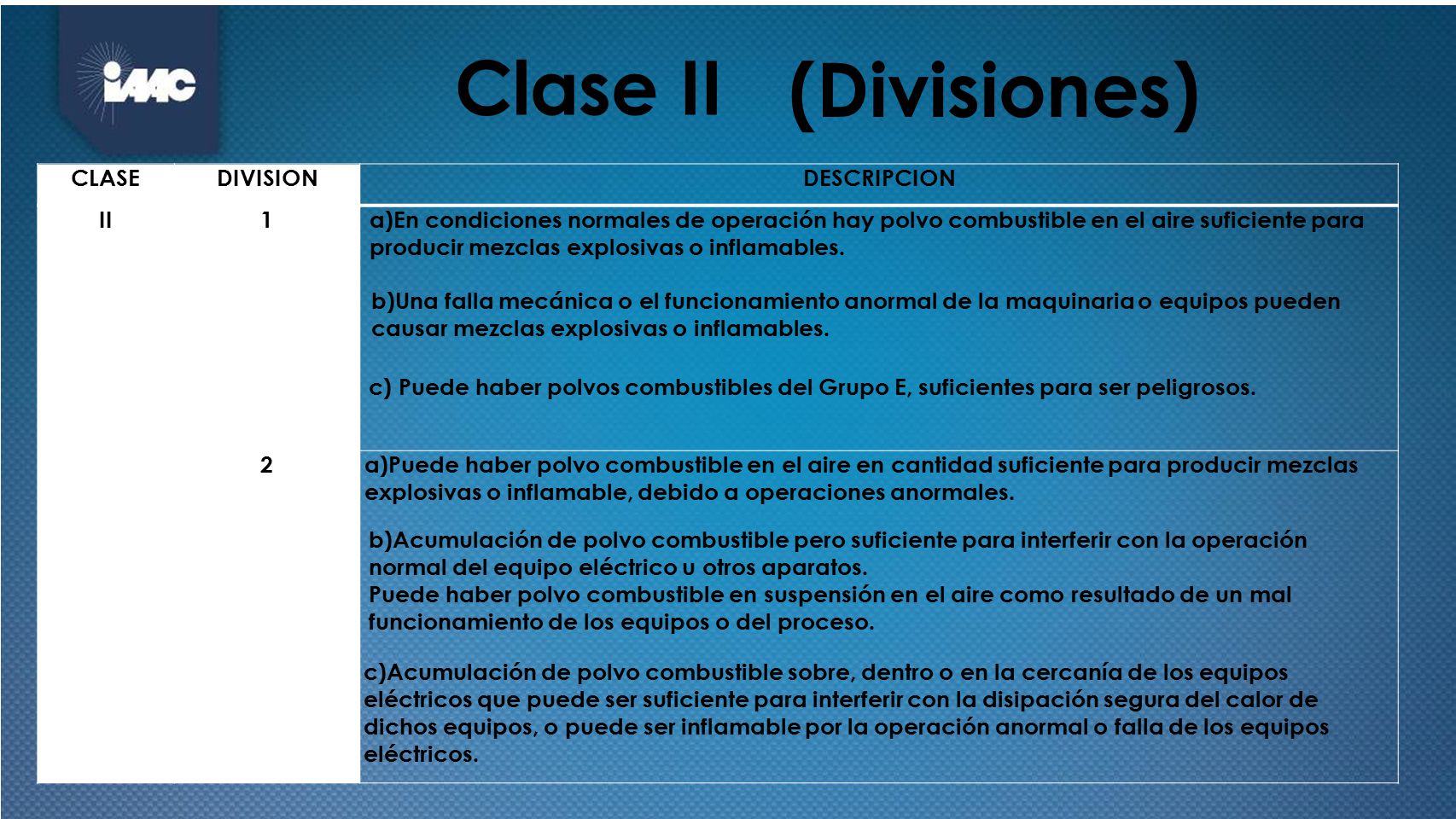

6 Clase II (Divisiones) CLASE DIVISION DESCRIPCION II 1
En condiciones normales de operación hay polvo combustible en el aire suficiente para producir mezclas explosivas o inflamables. Una falla mecánica o el funcionamiento anormal de la maquinaria o equipos pueden causar mezclas explosivas o inflamables. Puede haber polvos combustibles del Grupo E, suficientes para ser peligrosos. 2 Puede haber polvo combustible en el aire en cantidad suficiente para producir mezclas explosivas o inflamable, debido a operaciones anormales. Acumulación de polvo combustible pero suficiente para interferir con la operación normal del equipo eléctrico u otros aparatos. Puede haber polvo combustible en suspensión en el aire como resultado de un mal funcionamiento de los equipos o del proceso. Acumulación de polvo combustible sobre, dentro o en la cercanía de los equipos eléctricos que puede ser suficiente para interferir con la disipación segura del calor de dichos equipos, o puede ser inflamable por la operación anormal o falla de los equipos eléctricos.

7 Clase III (Divisiones) CLASE DIVISION DESCRIPCION III 1

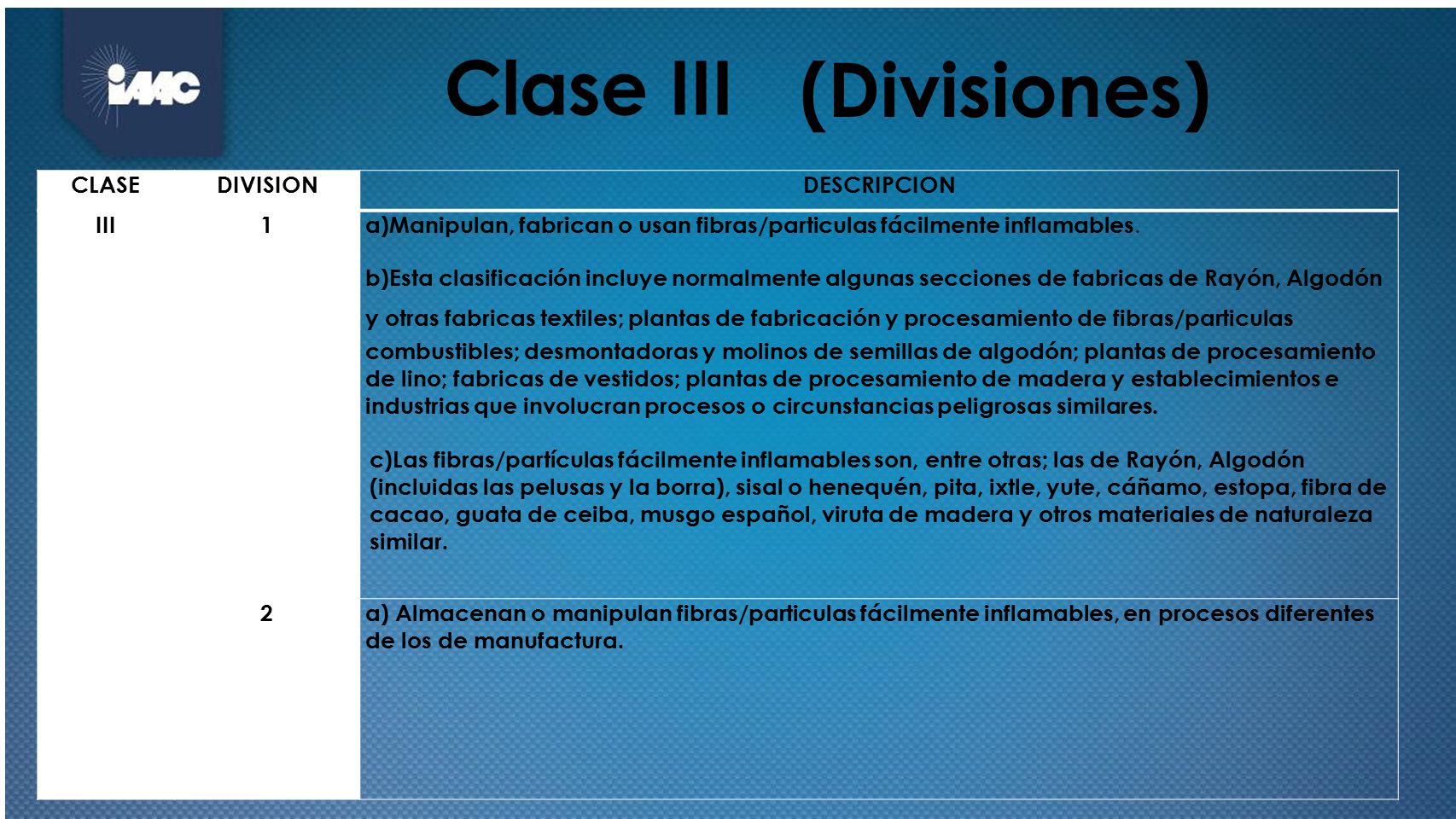

Manipulan, fabrican o usan fibras/particulas fácilmente inflamables. Esta clasificación incluye normalmente algunas secciones de fabricas de Rayón, Algodón y otras fabricas textiles; plantas de fabricación y procesamiento de fibras/particulas combustibles; desmontadoras y molinos de semillas de algodón; plantas de procesamiento de lino; fabricas de vestidos; plantas de procesamiento de madera y establecimientos e industrias que involucran procesos o circunstancias peligrosas similares. Las fibras/partículas fácilmente inflamables son, entre otras; las de Rayón, Algodón (incluidas las pelusas y la borra), sisal o henequén, pita, ixtle, yute, cáñamo, estopa, fibra de cacao, guata de ceiba, musgo español, viruta de madera y otros materiales de naturaleza similar. 2 a) Almacenan o manipulan fibras/particulas fácilmente inflamables, en procesos diferentes de los de manufactura.

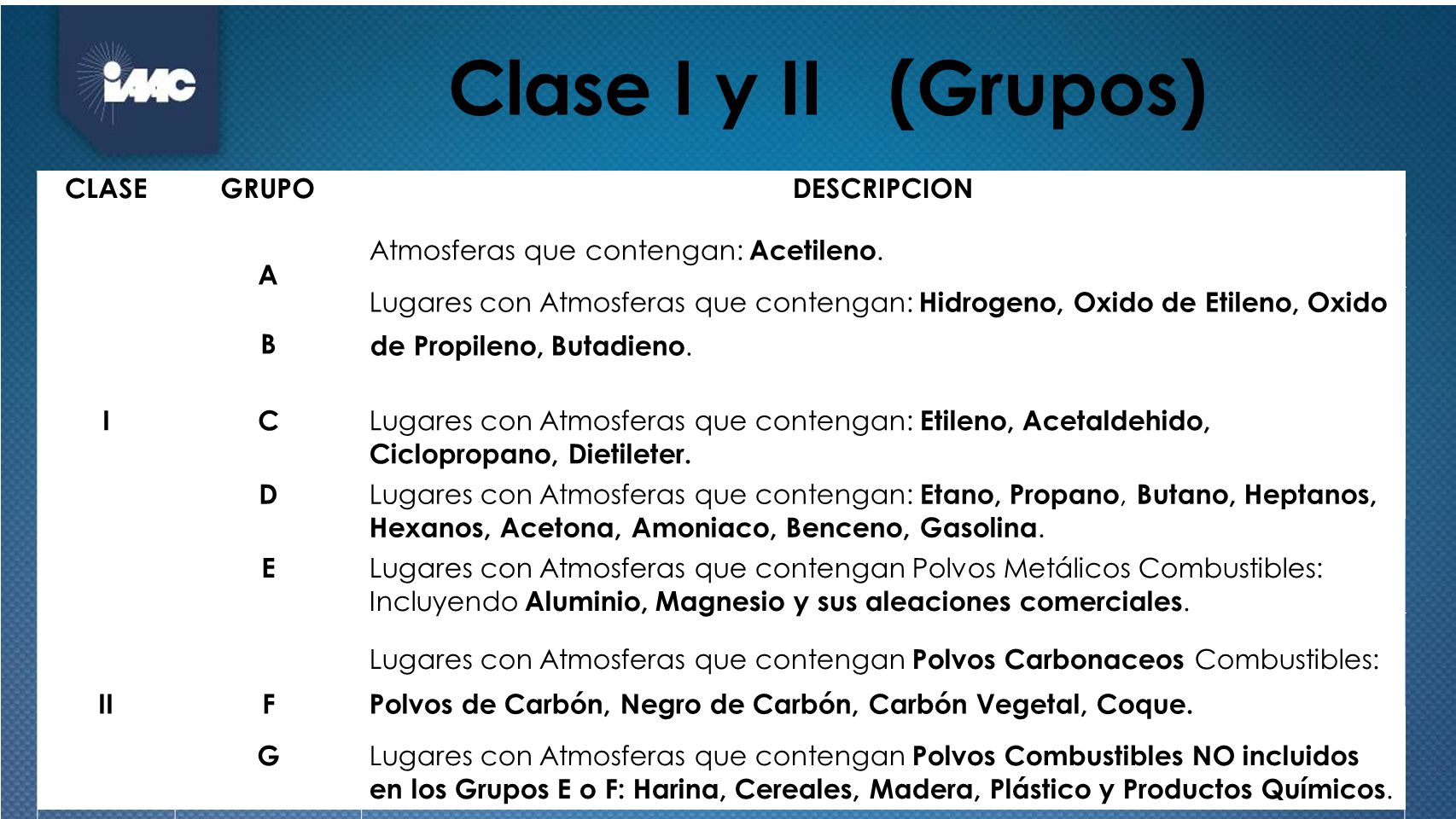

8 Clase I y II (Grupos) CLASE GRUPO DESCRIPCION A B
Atmosferas que contengan: Acetileno. Lugares con Atmosferas que contengan: Hidrogeno, Oxido de Etileno, Oxido I C Lugares con Atmosferas que contengan: Etileno, Acetaldehido, Ciclopropano, Dietileter. D Lugares con Atmosferas que contengan: Etano, Propano, Butano, Heptanos, Hexanos, Acetona, Amoniaco, Benceno, Gasolina. E Lugares con Atmosferas que contengan Polvos Metálicos Combustibles: Incluyendo Aluminio, Magnesio y sus aleaciones comerciales. Lugares con Atmosferas que contengan Polvos Carbonaceos Combustibles: II F Polvos de Carbón, Negro de Carbón, Carbón Vegetal, Coque. G Lugares con Atmosferas que contengan Polvos Combustibles NO incluidos en los Grupos E o F: Harina, Cereales, Madera, Plástico y Productos Químicos. de Propileno, Butadieno.

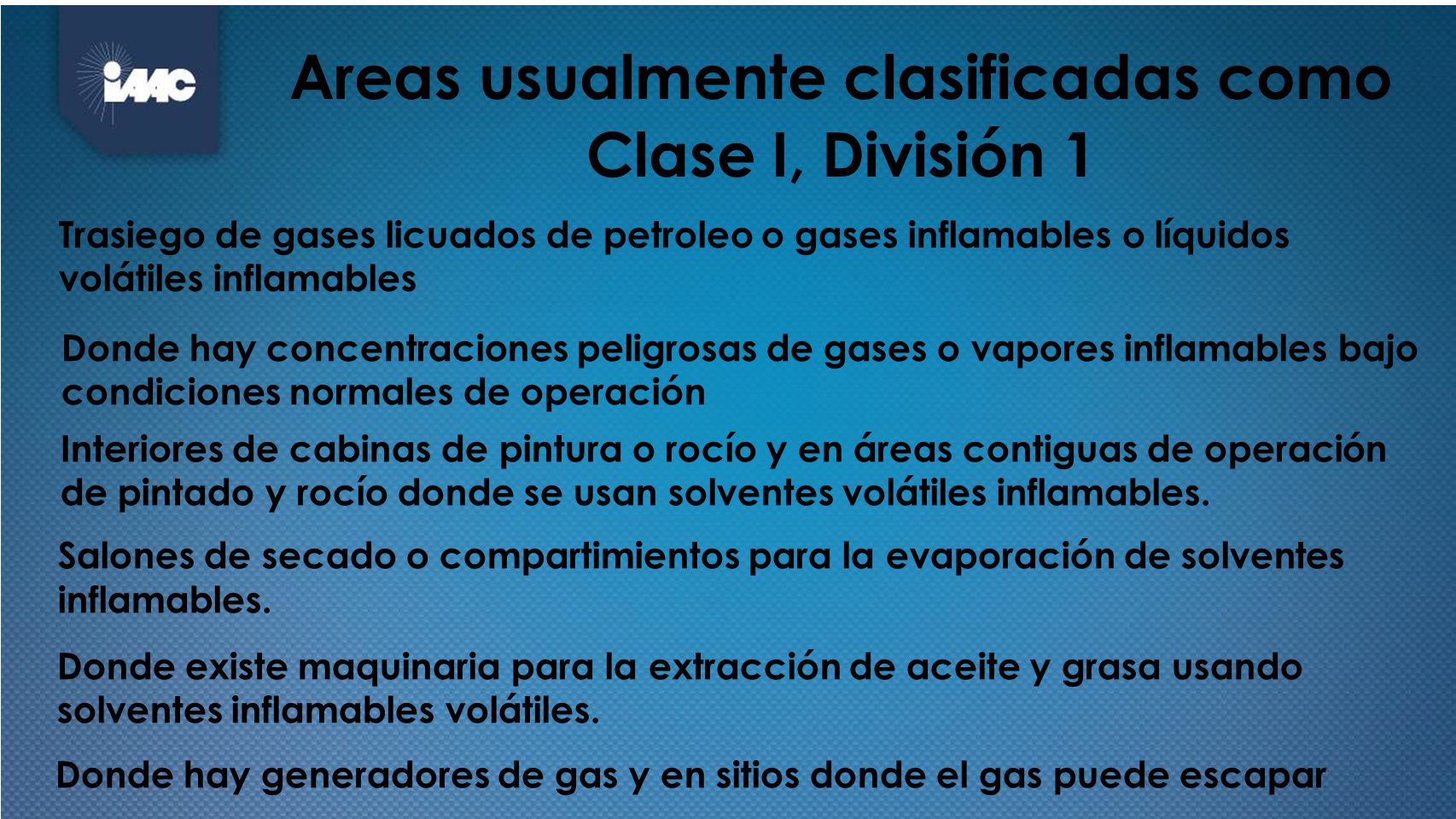

9 Areas usualmente clasificadas como Clase I, División 1
Trasiego de gases licuados de petroleo o gases inflamables o líquidos volátiles inflamables Donde hay concentraciones peligrosas de gases o vapores inflamables bajo condiciones normales de operación Interiores de cabinas de pintura o rocío y en áreas contiguas de operación de pintado y rocío donde se usan solventes volátiles inflamables. Salones de secado o compartimientos para la evaporación de solventes inflamables. Donde existe maquinaria para la extracción de aceite y grasa usando solventes inflamables volátiles. Donde hay generadores de gas y en sitios donde el gas puede escapar

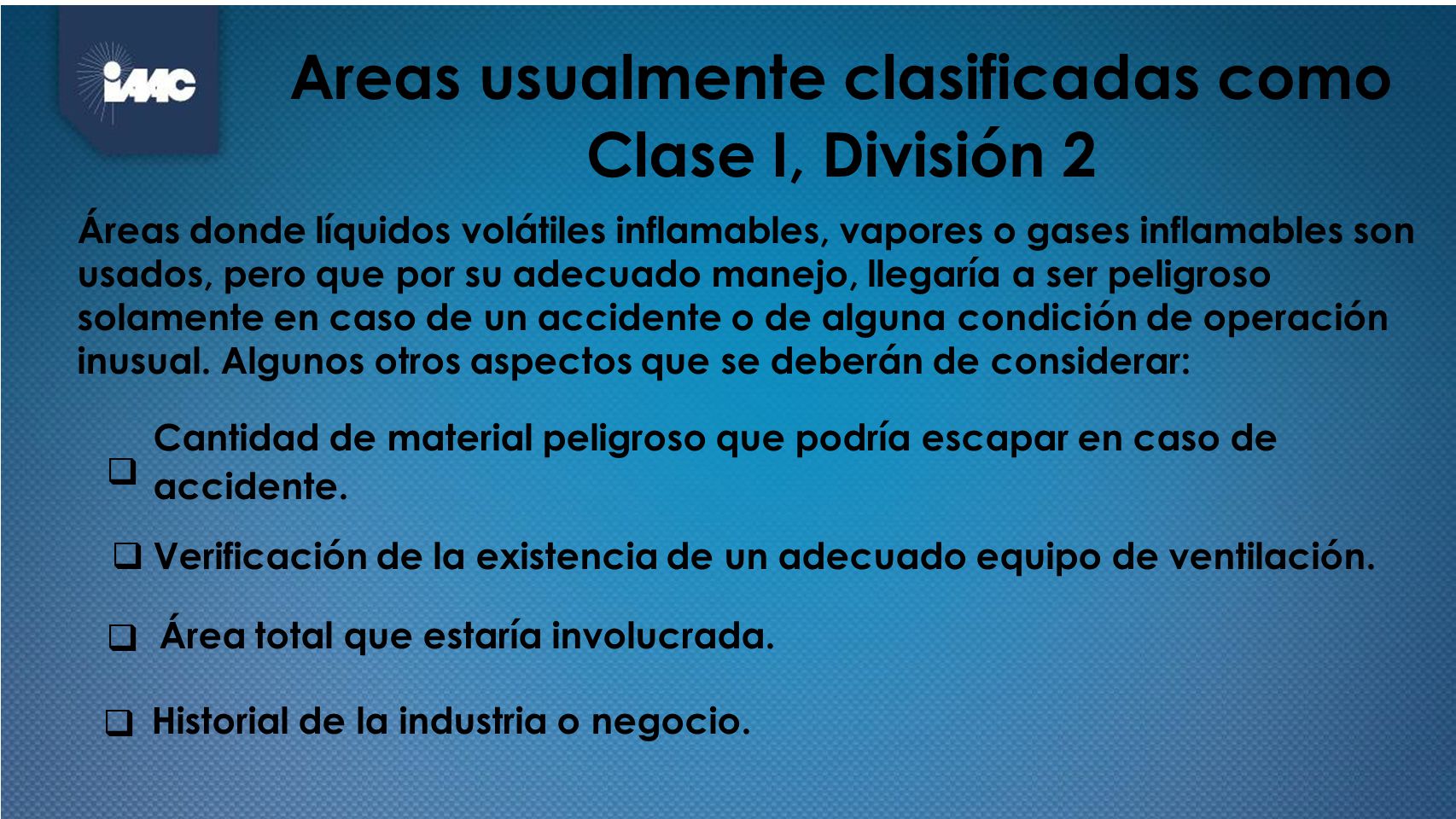

10 Areas usualmente clasificadas como Clase I, División 2
Áreas donde líquidos volátiles inflamables, vapores o gases inflamables son usados, pero que por su adecuado manejo, llegaría a ser peligroso solamente en caso de un accidente o de alguna condición de operación inusual. Algunos otros aspectos que se deberán de considerar: Cantidad de material peligroso que podría escapar en caso de  accidente.  Verificación de la existencia de un adecuado equipo de ventilación.  Área total que estaría involucrada.  Historial de la industria o negocio.

11 Extension del Area Clasificada

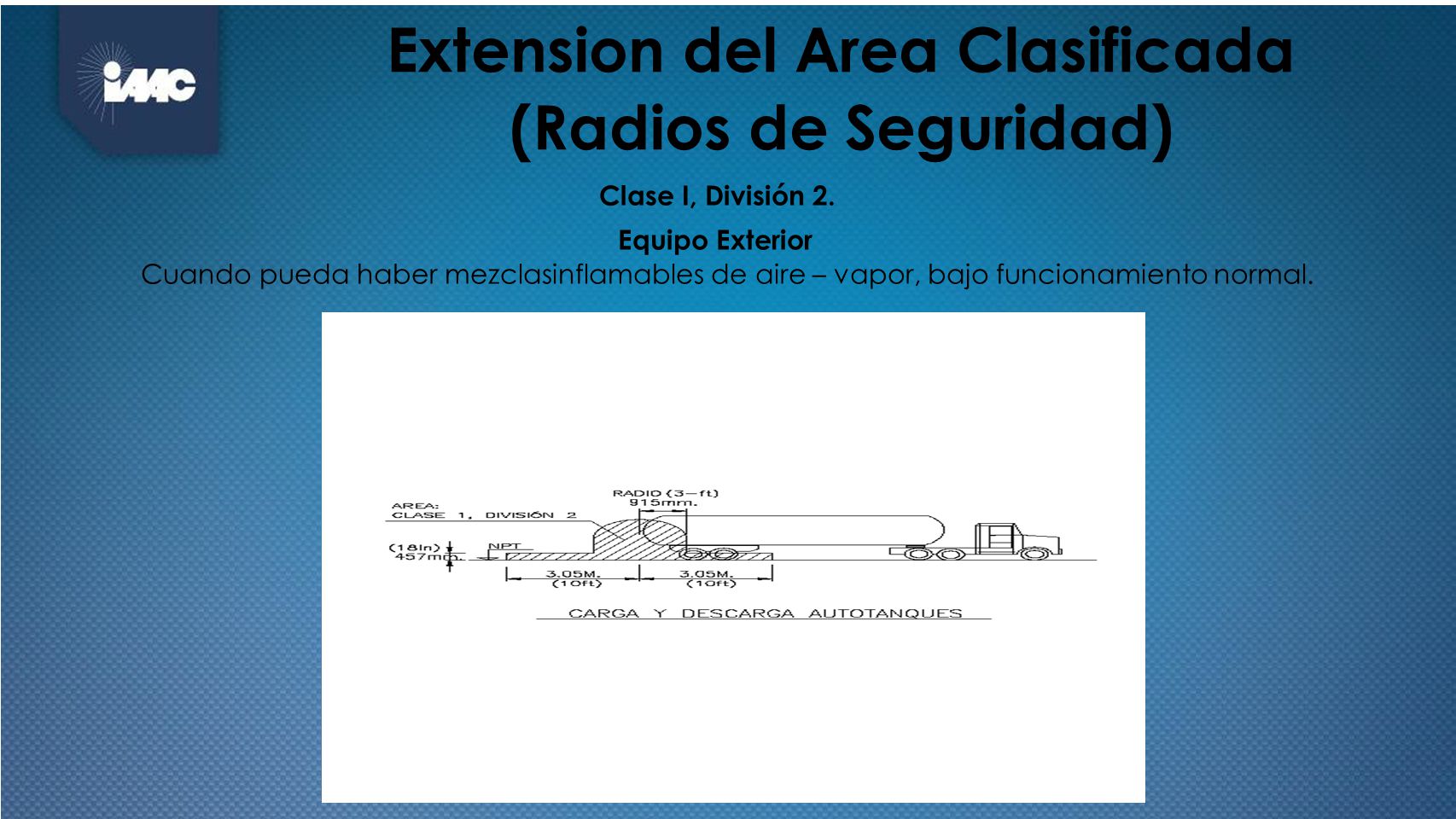

(Radios de Seguridad) Clase I, División 2. Equipo Exterior Cuando pueda haber mezclasinflamables de aire – vapor, bajo funcionamiento normal.

12 Extension del Area Clasificada (Radios de Seguridad)

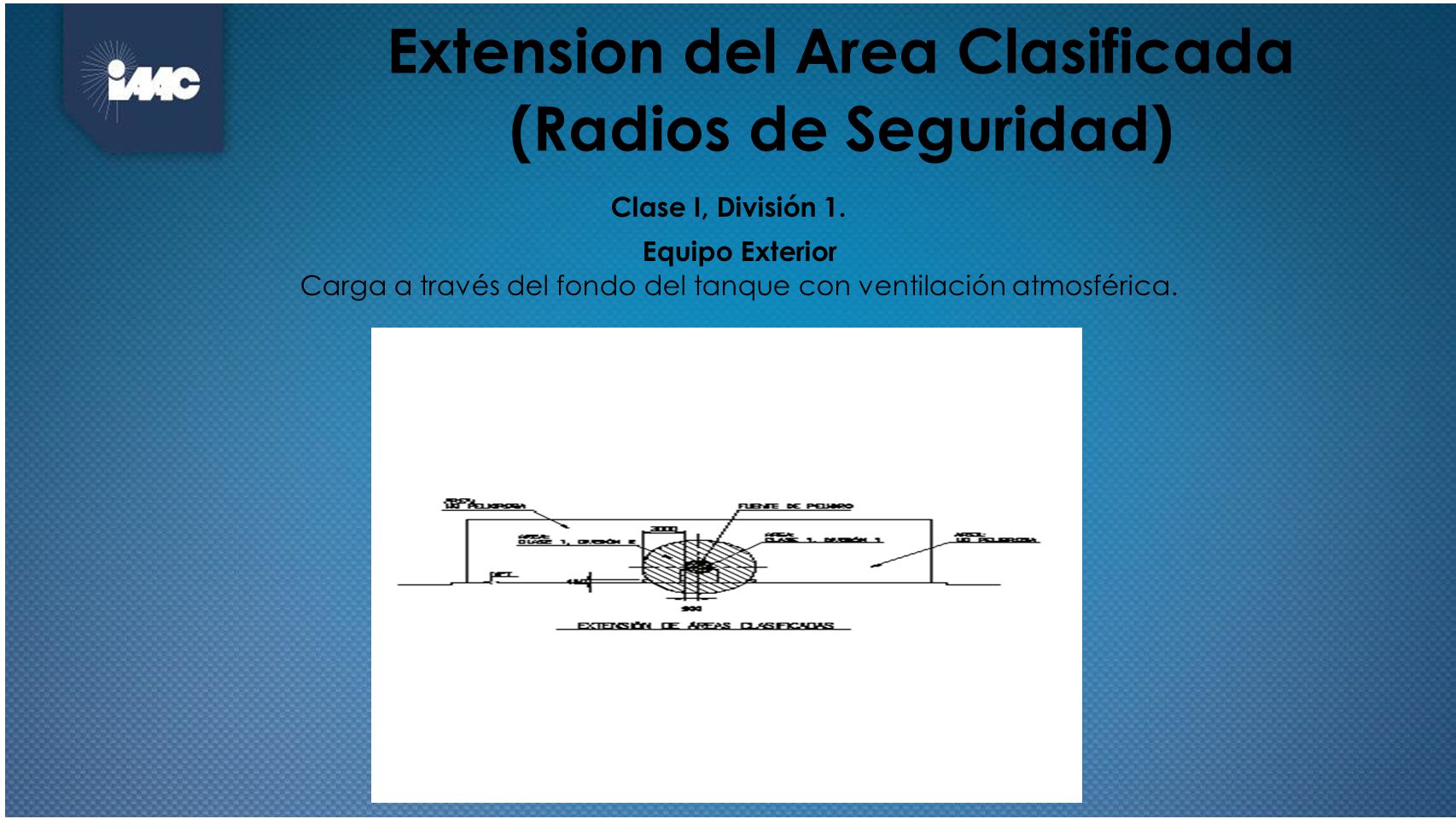

Clase I, División 1. Equipo Exterior Carga a través del fondo del tanque con ventilación atmosférica.

13 Formas de Instalación: Sistema de Fuerza (Motores)

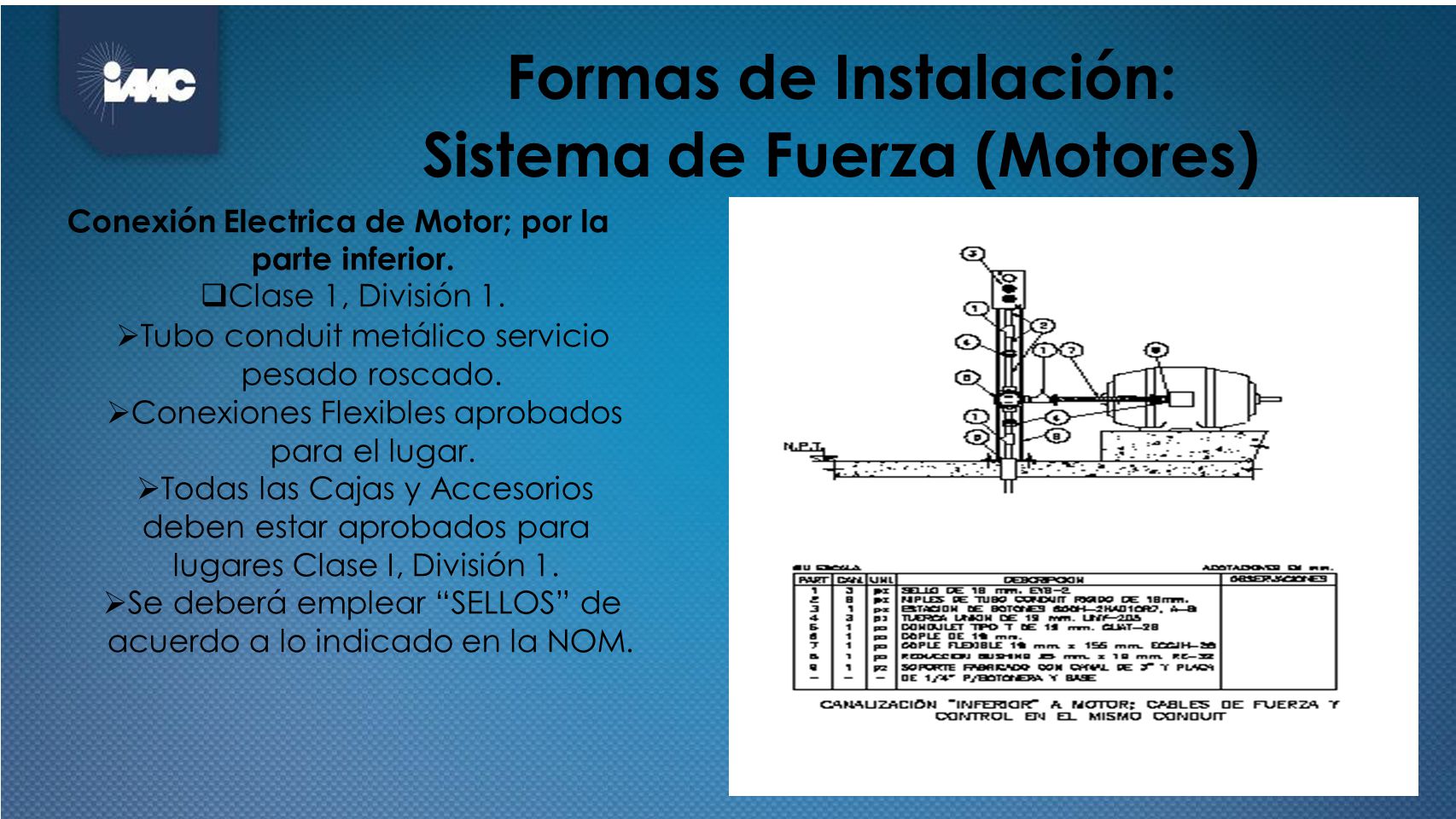

Conexión Electrica de Motor; por la parte inferior. Clase 1, División 1. Tubo conduit metálico servicio pesado roscado. Conexiones Flexibles aprobados para el lugar. Todas las Cajas y Accesorios deben estar aprobados para lugares Clase I, División 1. Se deberá emplear “SELLOS” de acuerdo a lo indicado en la NOM.

14 Formas de Instalación: Sistema de Fuerza (Motores)

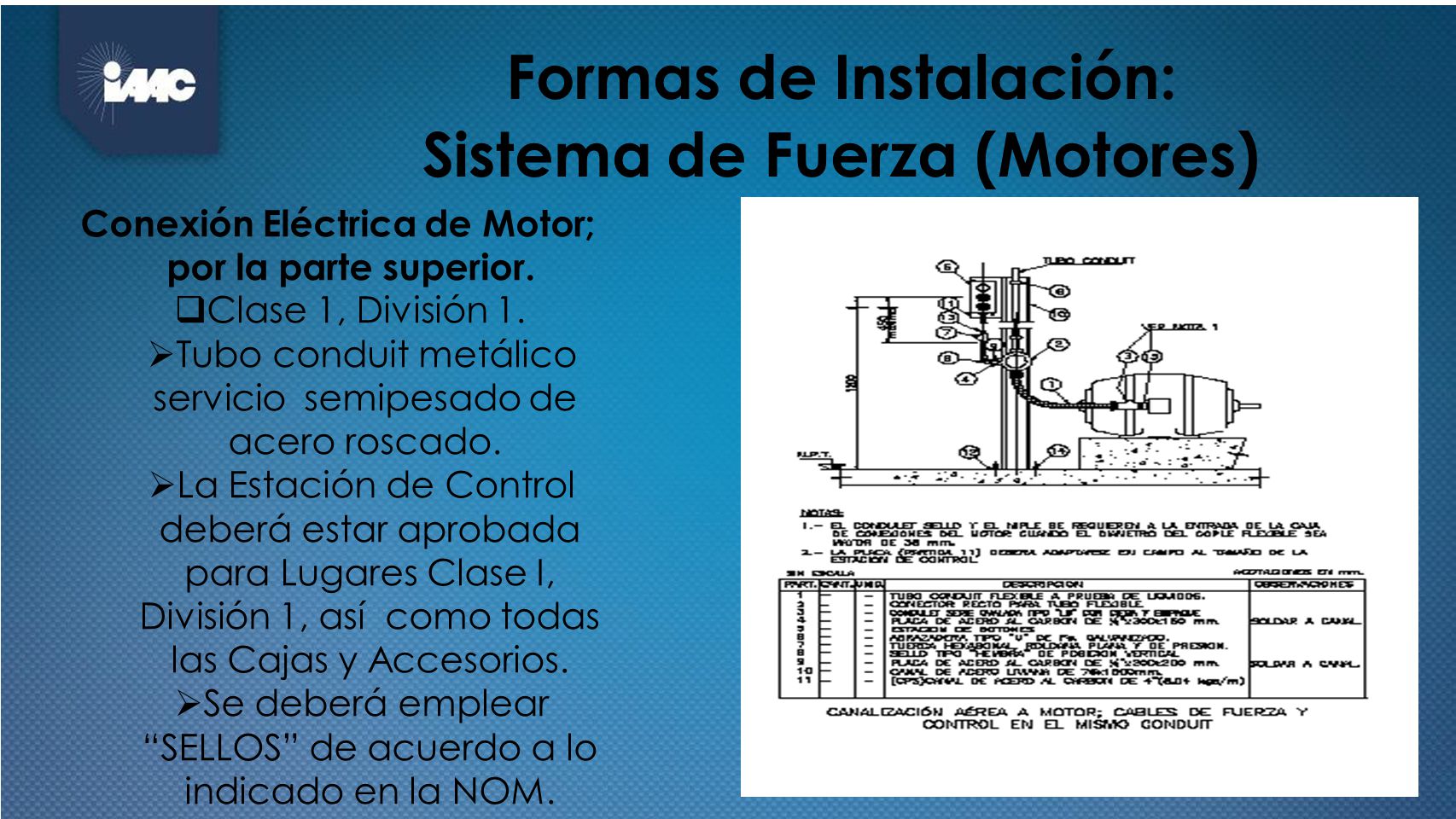

Conexión Eléctrica de Motor; por la parte superior. Clase 1, División 1. Tubo conduit metálico servicio semipesado de acero roscado. La Estación de Control deberá estar aprobada para Lugares Clase I, División 1, así como todas las Cajas y Accesorios. Se deberá emplear “SELLOS” de acuerdo a lo indicado en la NOM.

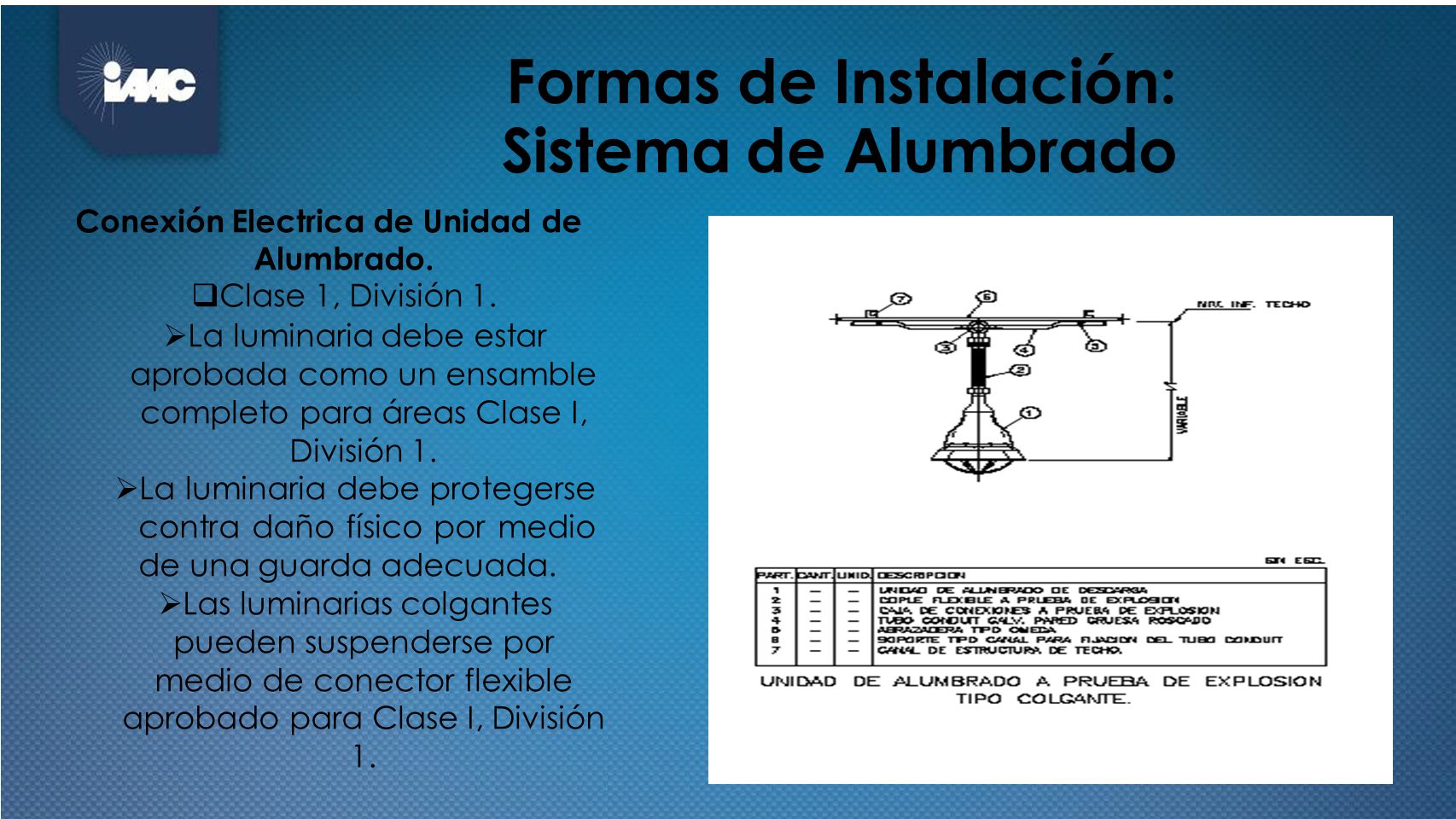

15 Formas de Instalación: Sistema de Alumbrado
Conexión Electrica de Unidad de Alumbrado. Clase 1, División 1. La luminaria debe estar aprobada como un ensamble completo para áreas Clase I, División 1. La luminaria debe protegerse contra daño físico por medio de una guarda adecuada. Las luminarias colgantes pueden suspenderse por medio de conector flexible aprobado para Clase I, División 1.

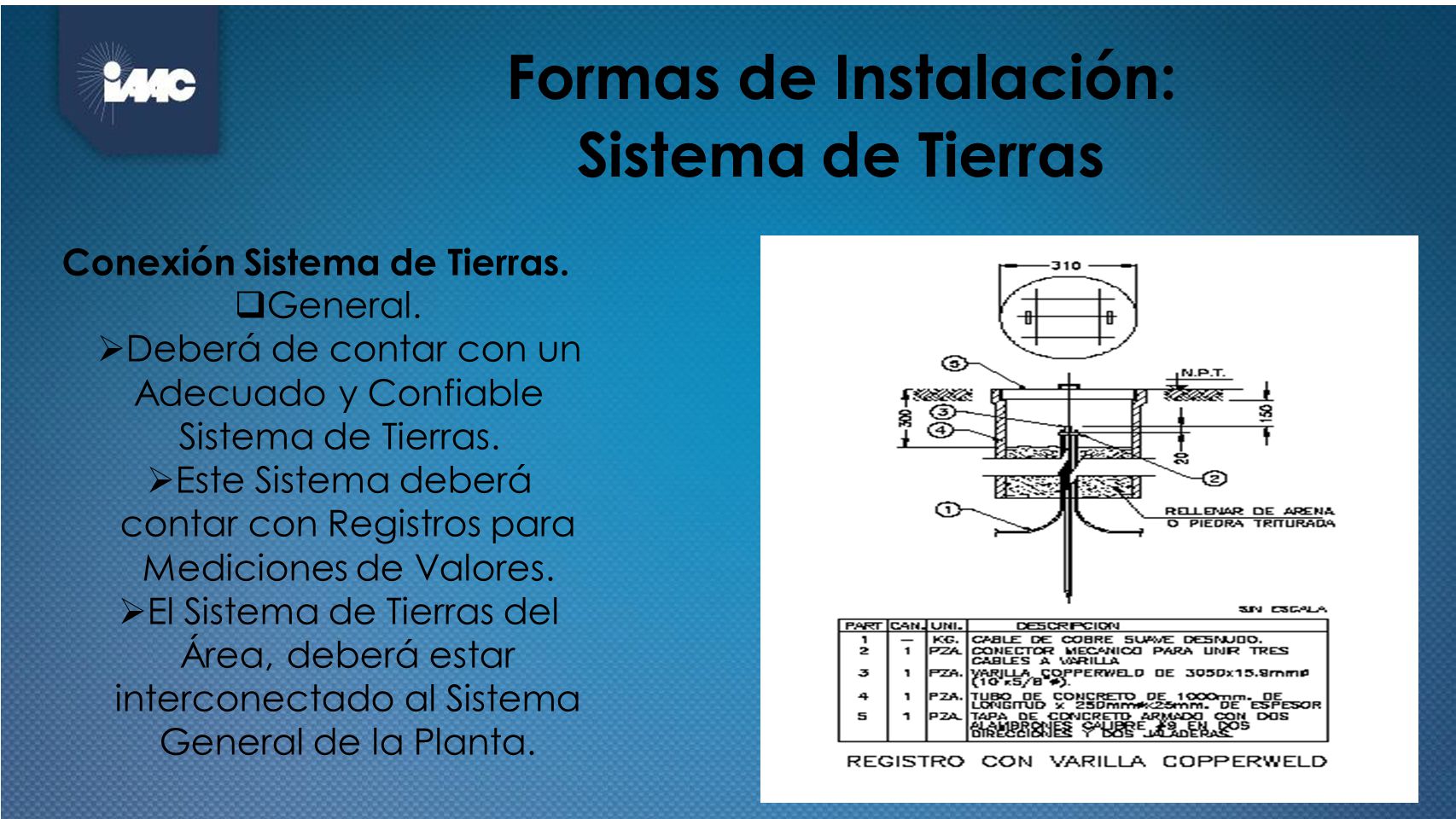

16 Formas de Instalación: Sistema de Tierras
Conexión Sistema de Tierras. General. Deberá de contar con un Adecuado y Confiable Sistema de Tierras. Este Sistema deberá contar con Registros para Mediciones de Valores. El Sistema de Tierras del Área, deberá estar interconectado al Sistema General de la Planta.

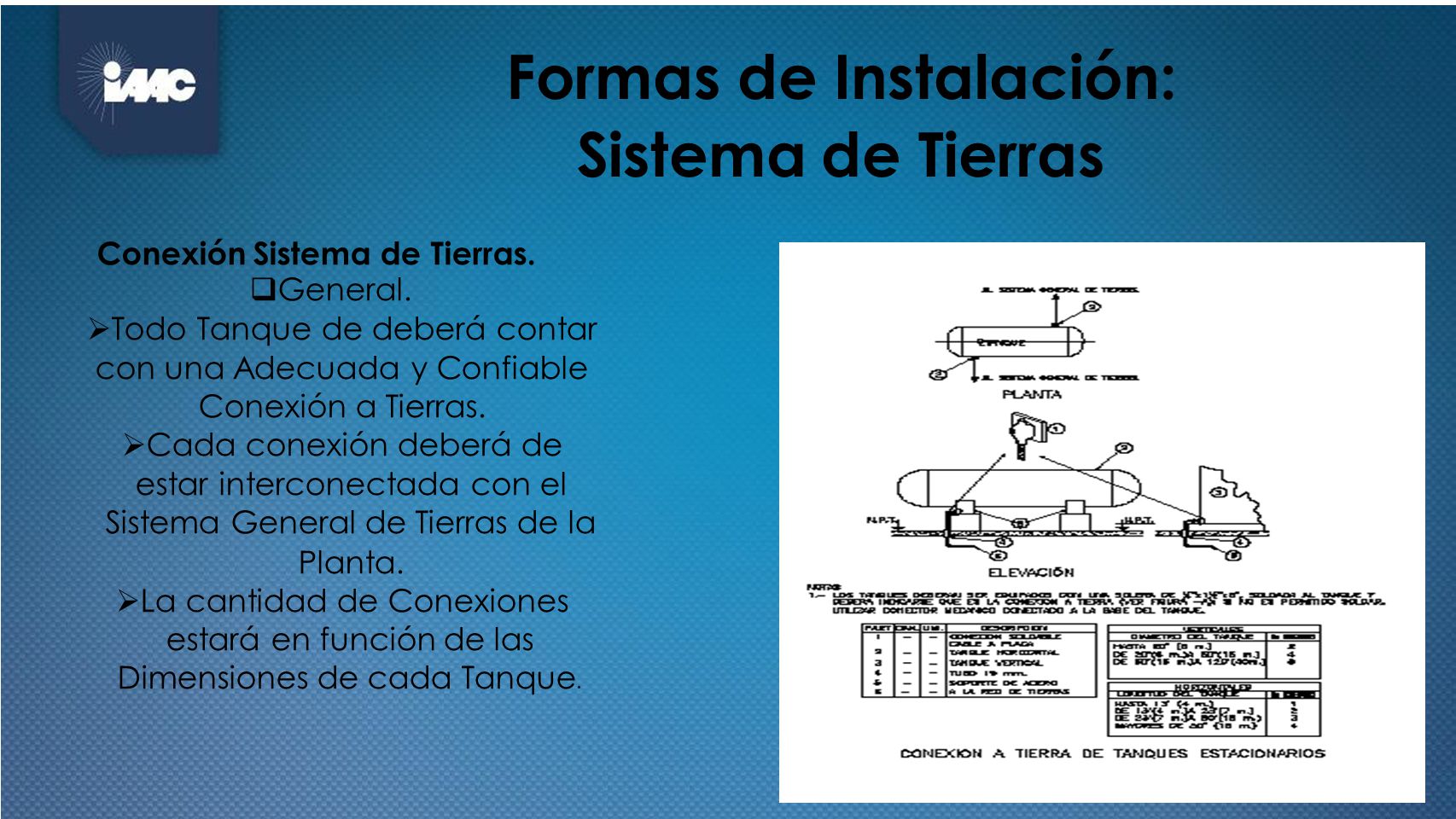

17 Formas de Instalación: Sistema de Tierras
Conexión Sistema de Tierras. General. Todo Tanque de deberá contar con una Adecuada y Confiable Conexión a Tierras. Cada conexión deberá de estar interconectada con el Sistema General de Tierras de la Planta. La cantidad de Conexiones estará en función de las Dimensiones de cada Tanque.

18 Formas de Instalación: Sistema de Tierras (Equipo de Móvil)

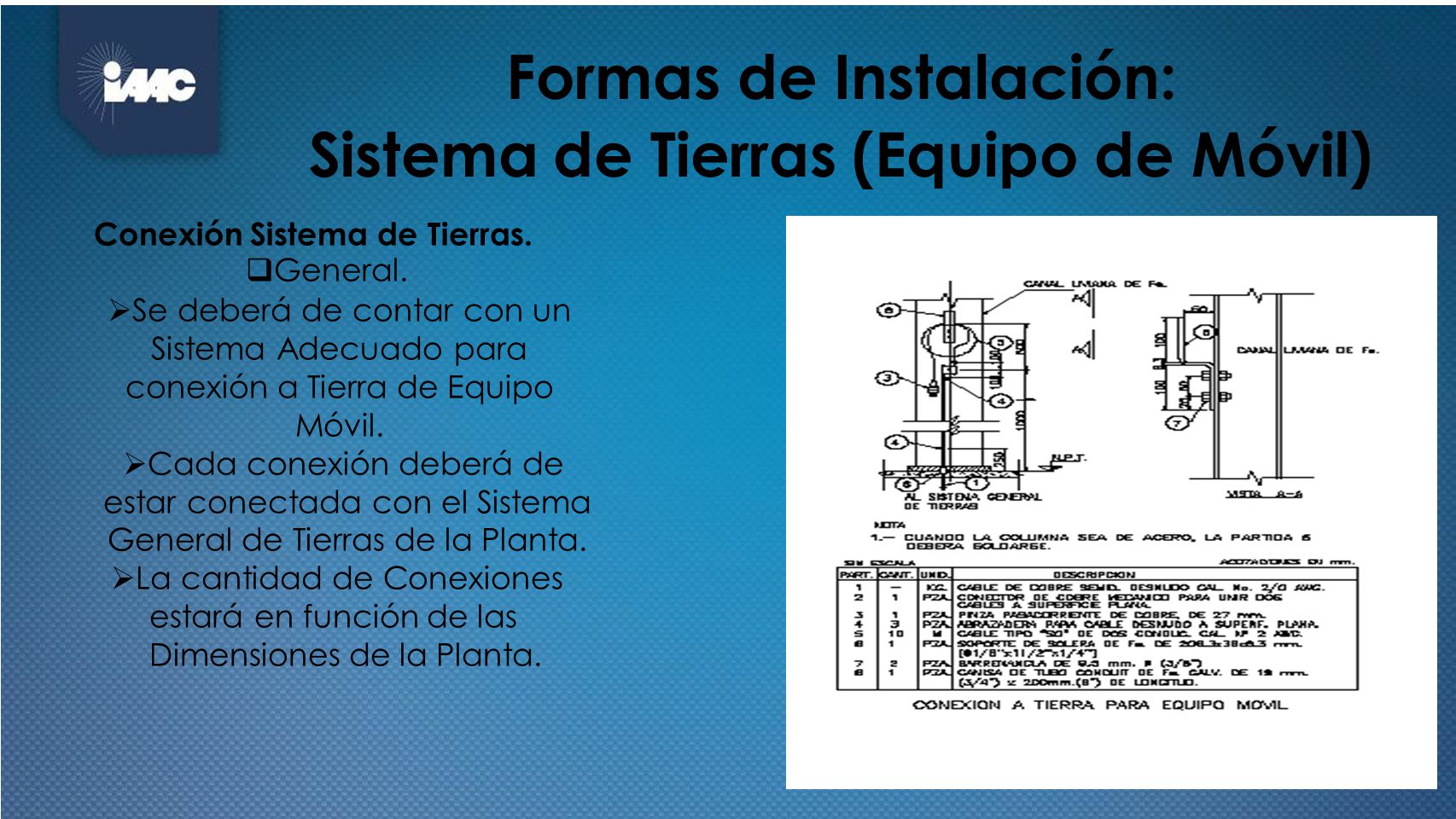

Conexión Sistema de Tierras. General. Se deberá de contar con un Sistema Adecuado para conexión a Tierra de Equipo Móvil. Cada conexión deberá de estar conectada con el Sistema General de Tierras de la Planta. La cantidad de Conexiones estará en función de las Dimensiones de la Planta.

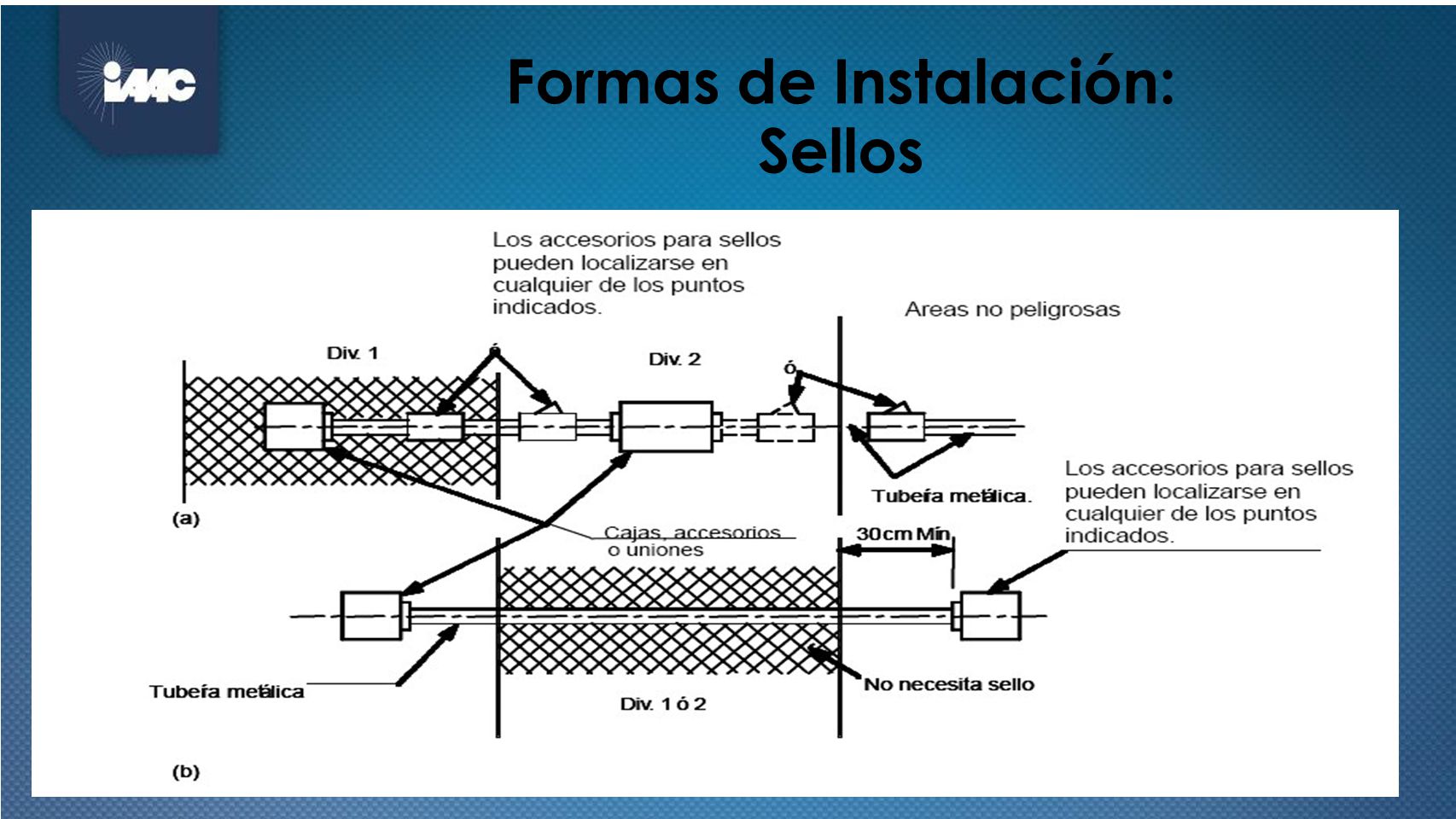

19 Formas de Instalación:
Sellos

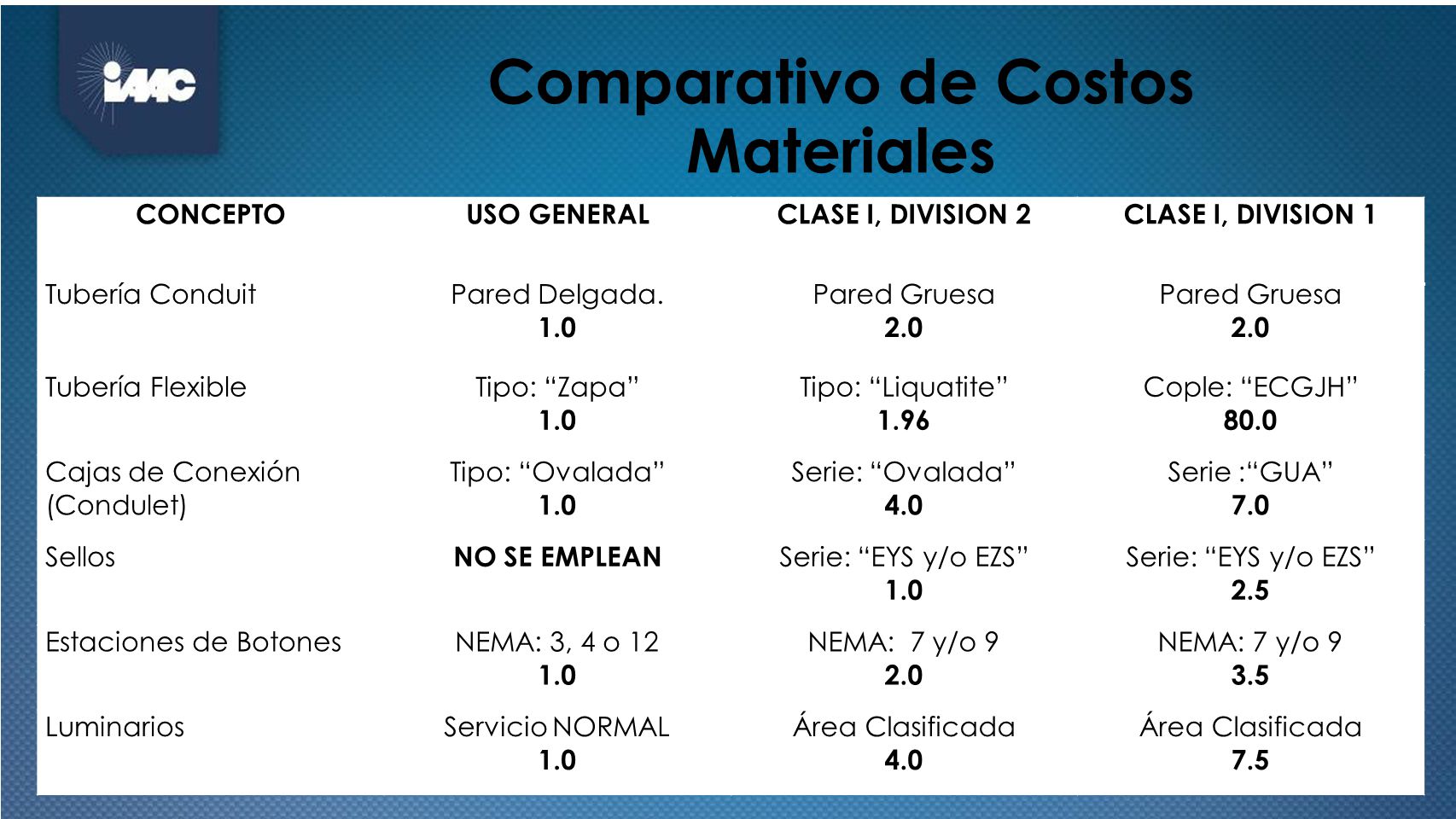

20 Comparativo de Costos Materiales CONCEPTO USO GENERAL
CLASE I, DIVISION 2 CLASE I, DIVISION 1 Tubería Conduit Pared Delgada. 1.0 Pared Gruesa 2.0 Tubería Flexible Tipo: “Zapa” Tipo: “Liquatite” 1.96 Cople: “ECGJH” 80.0 Cajas de Conexión (Condulet) Tipo: “Ovalada” Serie: “Ovalada” 4.0 Serie :“GUA” 7.0 Sellos NO SE EMPLEAN Serie: “EYS y/o EZS” 2.5 Estaciones de Botones NEMA: 3, 4 o 12 NEMA: 7 y/o 9 NEMA: 7 y/o 9 3.5 Luminarios Servicio NORMAL Área Clasificada 7.5

21 Comparativo de Costos Instalación CONCEPTO Tubería Conduit USO GENERAL
Pared Delgada. 1.0 CLASE I, DIVISION 2 Pared Gruesa 2.0 CLASE I, DIVISION 1 3.0 Tubería Flexible Tipo: “Zapa” Tipo: “Liquatite” Cople: “ECGJH” 10.0 Cajas de Conexión (Condulet) Tipo: “Ovalada” Serie: “Ovalada” Serie :“GUA” 5.0 Sellos NO SE EMPLEAN Serie: “EYS y/o EZS” 2.5 Estaciones de Botones NEMA: 3, 4 o 12 NEMA: 7 y/o 9 NEMA: 7 y/o 9 Luminarios Servicio NORMAL Área Clasificada 5.5

22 Instalaciones Eléctricas en Atmosferas
