1 3M™ Red Dot™ ELECTRODOS

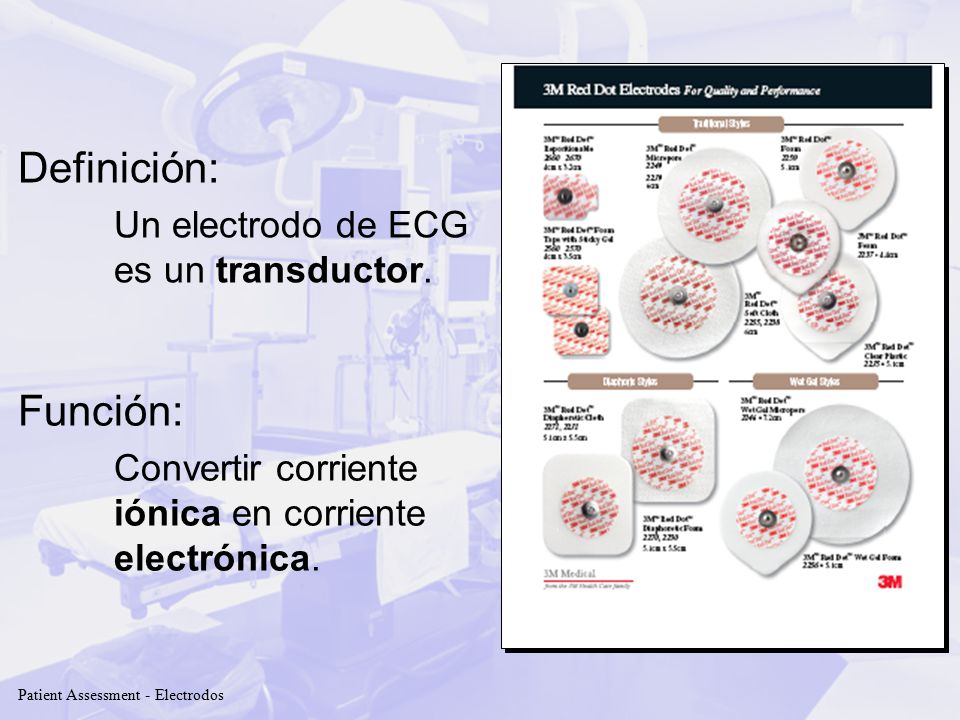

2 Patient Assessment - Electrodos Definición: Un electrodo de ECG es un transductor. Función: Convertir corriente iónica en corriente electrónica.

3 Abrader Backings Liner Eyelet GelGel capLabel Stud COMPONENTES Patient Assessment - Electrodos

4 GEL: HÚMEDO: Puede dejar residuos en la piel SÓLIDO: Excelente calidad del trazado Bajo contenido de sal No deja residuos HIDROGEL CONDUCTIVO: Mayor área adhesiva Permite reposicionar el electrodo STICKY GEL: Provee excelente contacto con la piel, permitiendo obtener un claro trazado Patient Assessment - Electrodos

5 REQUERIMIENTOS ELECTRICOS (ANSI/AAMI EC12-1991) Impedancia de corriente alterna: max 2000ohms Corriente directa: max 100mvolts Combinación entre la compensación de la inestabilidad y el ruido interno: max 150  volts Recuperación lugo de la desfibrilación: max 100mvolts Desvíos tolerados: max 100mvolts PIEL Potencial de la piel Adhesión a la piel Irritación de la piel ALMACENAMIENTO Patient Assessment - Electrodos

6 Fuerza Adhesión grm/pulg 2 Larga duración Corta duración Tiempo (horas) 48

7 APLICACIÓN CORRECTA DE UN ELECTRODO: Piel limpia, seca y libre de lociones. Usar alcohol SOLO para pieles muy grasosas. En este caso, dejar secar antes de aplicar el electrodo. Pulir la piel para eliminar las células muertas. Eliminar con clipper el vello excesivo. Patient Assessment - Electrodos

8 APLICACIÓN CORRECTA DE UN ELECTRODO: Colocar los cables al electrodo antes de aplicarlo sobre la piel. Adherir el electrodo a la piel. Suavemente presionar el electrodo sobre la piel para reforzar la adhesión. Patient Assessment - Electrodos

9 APLICACIÓN CORRECTA DE UN ELECTRODO: Tomar un extremo del electrodo y retirarlo suavemente mientras sostiene la piel. En la medida de lo posible, retirar el electrodo en dirección al crecimiento del vello. Conservar el electrodo paralelo a la piel. Patient Assessment - Electrodos

10 ALGUNOS EJEMPLOS: Patient Assessment - Electrodos

11 ELECTRODOS NEONATALES Y PEDIÁTRICOS: Patient Assessment - Electrodos

12 ELECTRODOS DIAFORETICOS: Patient Assessment - Electrodos

13 ELECTRODOS DE REPOSO: Nuevo diseño! Bordes redondeados para mayor confort del paciente. Diferente presentación. Patient Assessment - Electrodos

14 ELECTRODOS REPOSICIONABLES: Patient Assessment - Electrodos
