CAPA DE ENLACE DE DATOS Profesor Daniel Díaz Ataucuri Introducción

Presentación del tema: "CAPA DE ENLACE DE DATOS Profesor Daniel Díaz Ataucuri Introducción"— Transcripción de la presentación:

1 CAPA DE ENLACE DE DATOS Profesor Daniel Díaz Ataucuri Introducción
Técnicas de detección de errores Modelo de Protocolo IEEE Tecnología Ethernet Direcciones físicas Protoc. de acceso múltiples Protocolo ARP CAPA DE ENLACE DE DATOS Profesor Daniel Díaz Ataucuri Catedrático Titular a Tiempo Parcial FIEE-UNI / UNMSM Director de Investigación y Desarrollo Tecnológico del INICTEL-UNI Lima, Enero-Diciembre de 2014

2 INTRODUCCIÓN

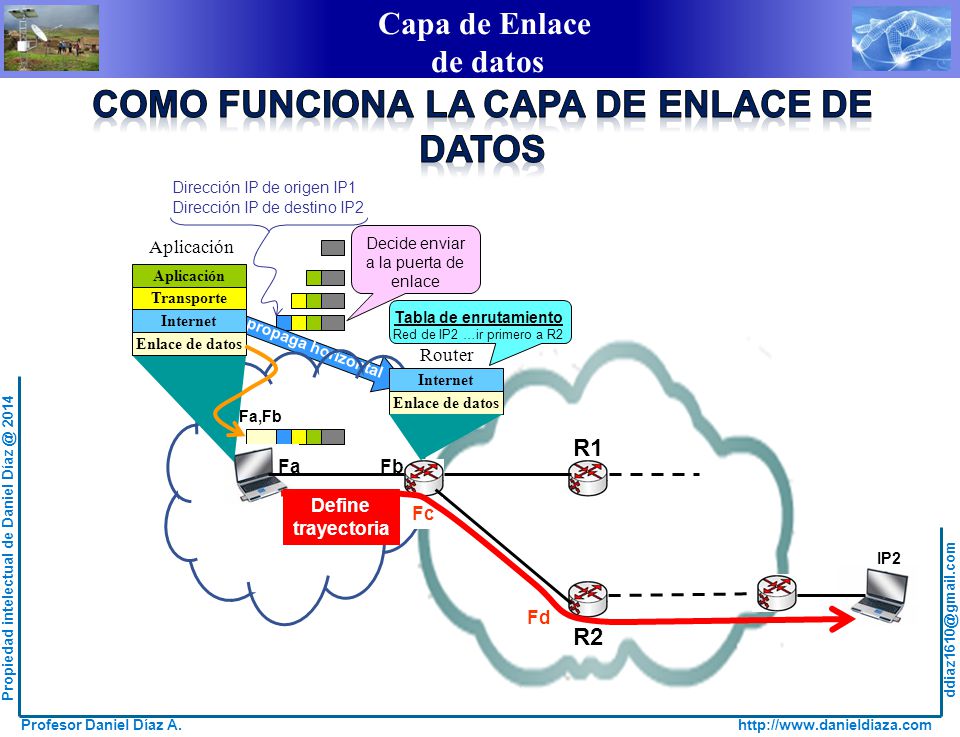

3 COMO FUNCIONA LA CAPA DE ENLACE DE
DATOS Dirección IP de origen IP1 Dirección IP de destino IP2 Internet Enlace de datos Aplicación Transporte Router Fa Fb R1 R2 IP2 Fc Fd Tabla de enrutamiento Red de IP2 …ir primero a R2 Decide enviar a la puerta de enlace propaga horizontal Decide enviar al router R2 Fa,Fb Fc,Fd Define trayectoria Fc,Fd

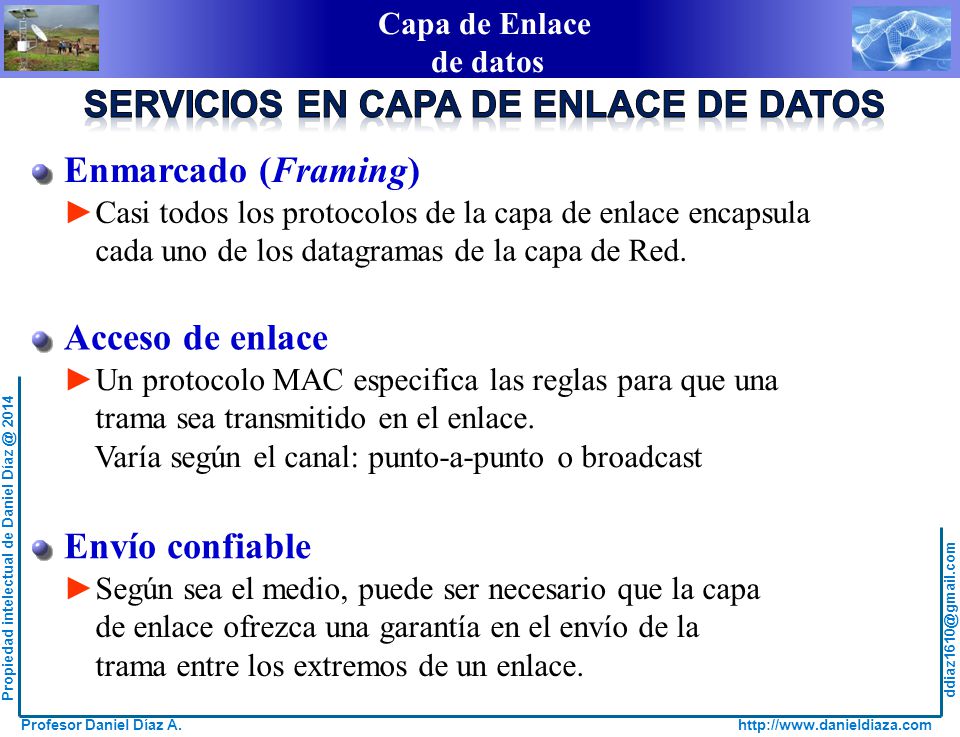

4 SERVICIOS EN CAPA DE ENLACE DE DATOS
Enmarcado (Framing) ►Casi todos los protocolos de la capa de enlace encapsula cada uno de los datagramas de la capa de Red. Acceso de enlace ►Un protocolo MAC especifica las reglas para que una trama sea transmitido en el enlace. Varía según el canal: punto-a-punto o broadcast Envío confiable ►Según sea el medio, puede ser necesario que la capa de enlace ofrezca una garantía en el envío de la trama entre los extremos de un enlace.

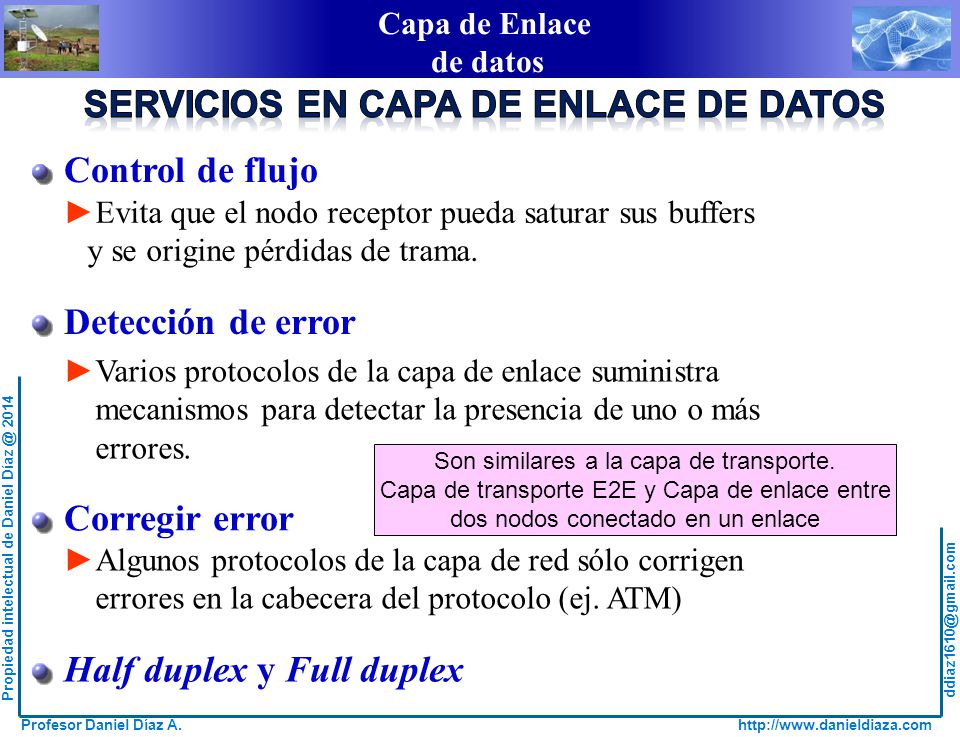

5 SERVICIOS EN CAPA DE ENLACE DE DATOS
Control de flujo ►Evita que el nodo receptor pueda saturar sus buffers y se origine pérdidas de trama. Detección de error ►Varios protocolos de la capa de enlace suministra mecanismos para detectar la presencia de uno o más errores. Son similares a la capa de transporte. Capa de transporte E2E y Capa de enlace entre dos nodos conectado en un enlace Corregir error ►Algunos protocolos de la capa de red sólo corrigen errores en la cabecera del protocolo (ej. ATM) Half duplex y Full duplex

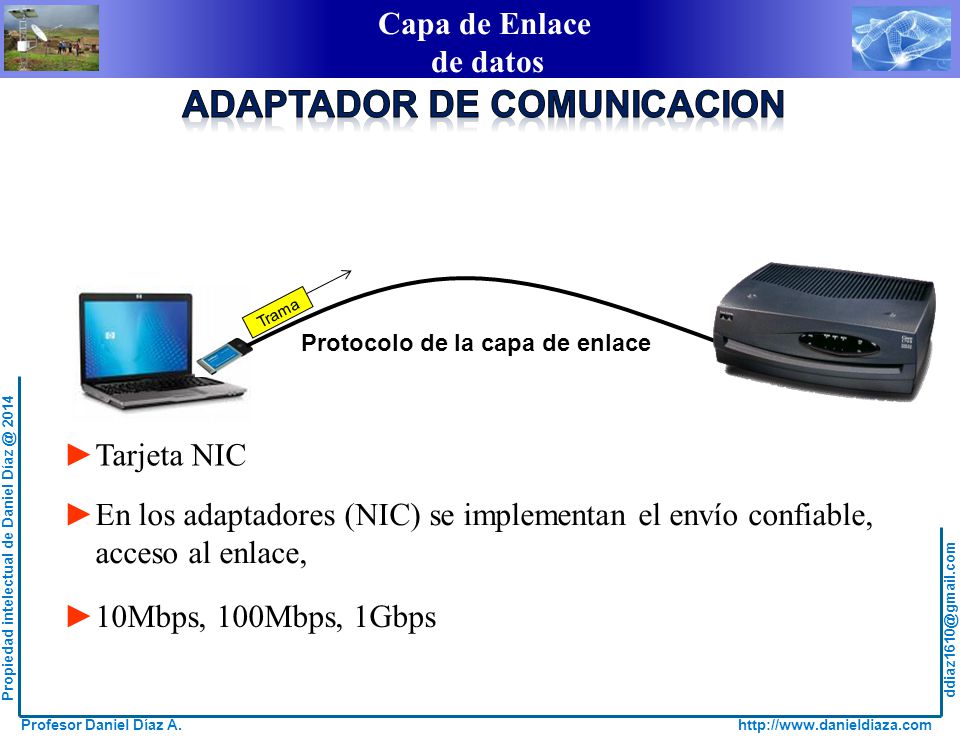

6 ADAPTADOR DE COMUNICACION
Trama Protocolo de la capa de enlace ►Tarjeta NIC ►En los adaptadores (NIC) se implementan el envío confiable, acceso al enlace, ►10Mbps, 100Mbps, 1Gbps

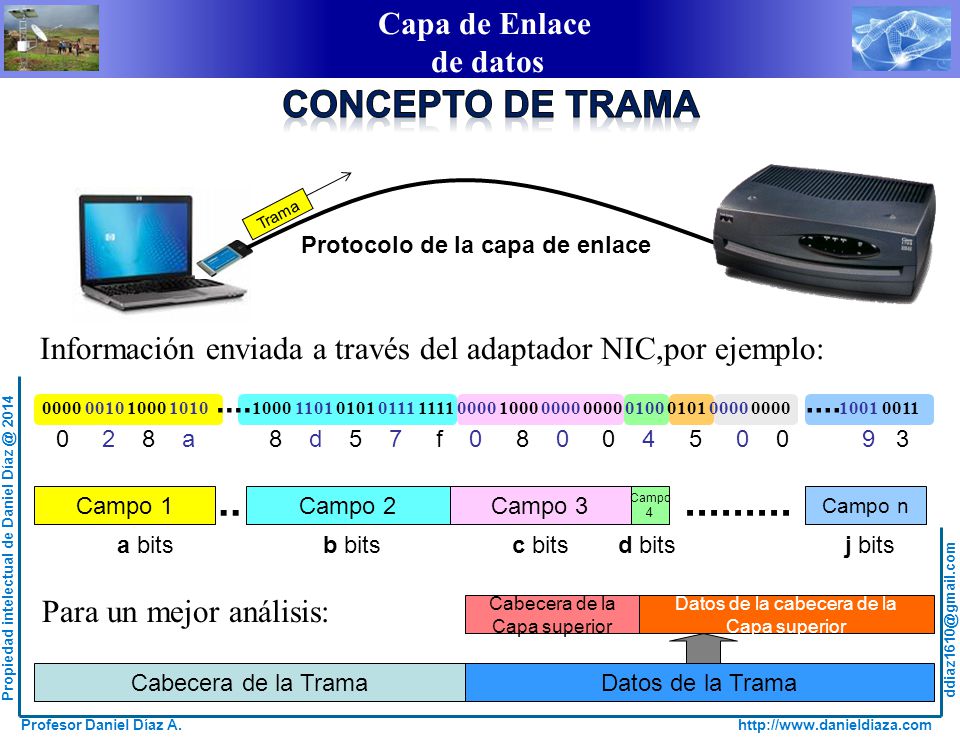

7 Datos de la cabecera de la
CONCEPTO DE TRAMA Trama Protocolo de la capa de enlace .... Información enviada a través del adaptador NIC,por ejemplo: a d f Campo 1 Campo 2 Campo 3 Campo 4 Campo n a bits b bits c bits d bits j bits .. Para un mejor análisis: Cabecera de la Trama Datos de la Trama Cabecera de la Capa superior Datos de la cabecera de la

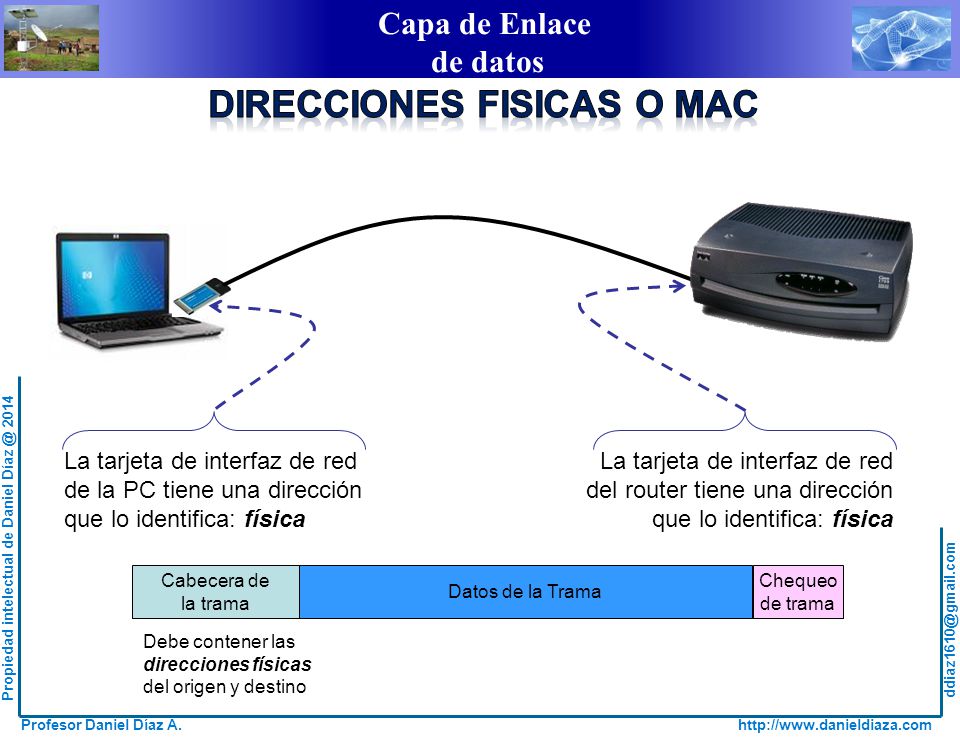

8 DIRECCIONES FISICAS O MAC
La tarjeta de interfaz de red de la PC tiene una dirección que lo identifica: física del router tiene una dirección Cabecera de la trama Datos de la Trama Debe contener las direcciones físicas del origen y destino Chequeo de trama

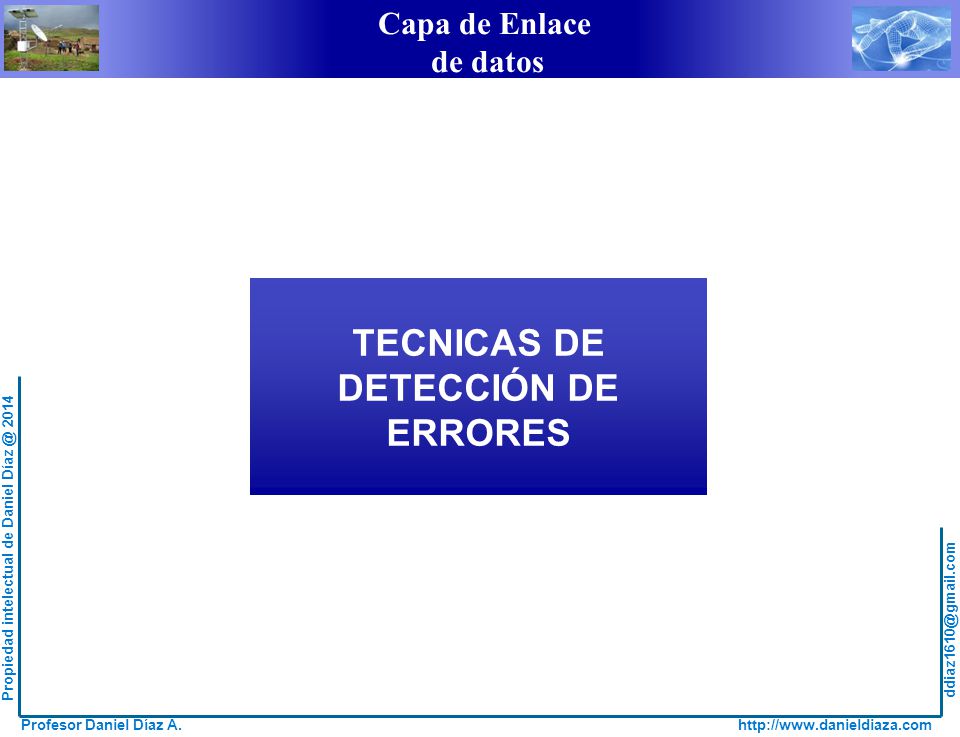

9 TECNICAS DE DETECCIÓN DE ERRORES

10 Todo proceso de detección se basa en lo siguiente:
DETECCION DE ERRORES Todo proceso de detección se basa en lo siguiente: Datos E E = f (datos) información a transmitir Transmisor Receptor E´ = f (datos) E=E´ SI NO Error Correcto

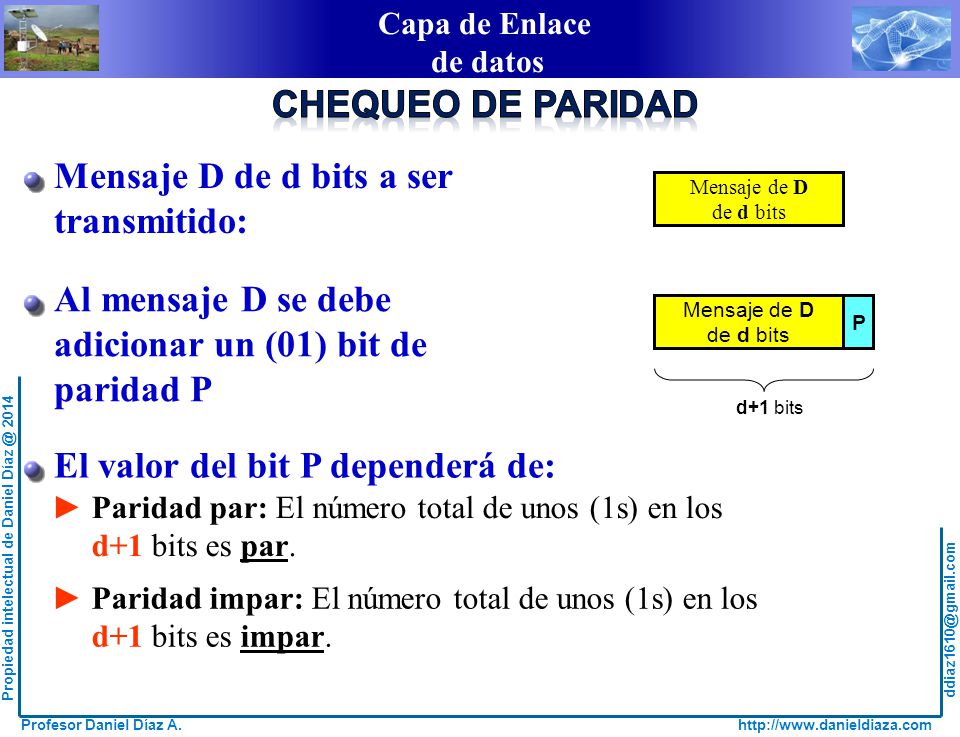

11 El valor del bit P dependerá de:
CHEQUEO DE PARIDAD Mensaje de D de d bits Mensaje D de d bits a ser transmitido: Mensaje de D de d bits Al mensaje D se debe adicionar un (01) bit de paridad P P d+1 bits El valor del bit P dependerá de: ► Paridad par: El número total de unos (1s) en los d+1 bits es par. ► Paridad impar: El número total de unos (1s) en los d+1 bits es impar.

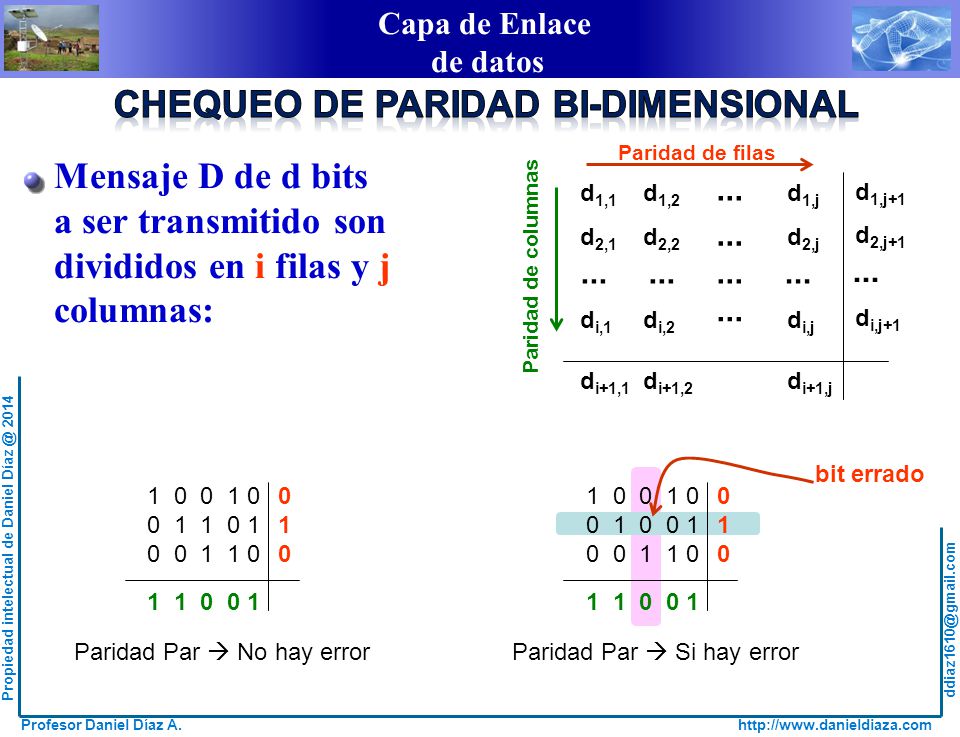

12 CHEQUEO DE PARIDAD BI-DIMENSIONAL
Mensaje D de d bits a ser transmitido son divididos en i filas y j columnas: d1,1 d1,2 d1,j d2,1 d2,2 d2,j di,1 di,2 di,j ... Paridad de filas Paridad de columnas di+1,1 di+1,2 di+1,j d1,j+1 d2,j+1 di,j+1 ... bit errado 1 1 Paridad Par  No hay error Paridad Par  Si hay error

13 COMPROBACION DE REDUNDANCIA
CICLICA-CRC CRC es uno de los códigos más usados para detectar errores. El algoritmo se basa en lo siguiente: ► Se considera un mensaje de D con d bits desplazado r bits. ► El transmisor genera una secuencia R de r bits. Esta secuencia es denominada Secuencia de Comprobación de Trama o FCS ► Se forma una nueva trama de d + r bits que sea divisible por un número predeterminado G de r + 1 bits. ► Esta trama al ser recibida y dividida en el receptor por el mismo número G debe dar residuo cero.

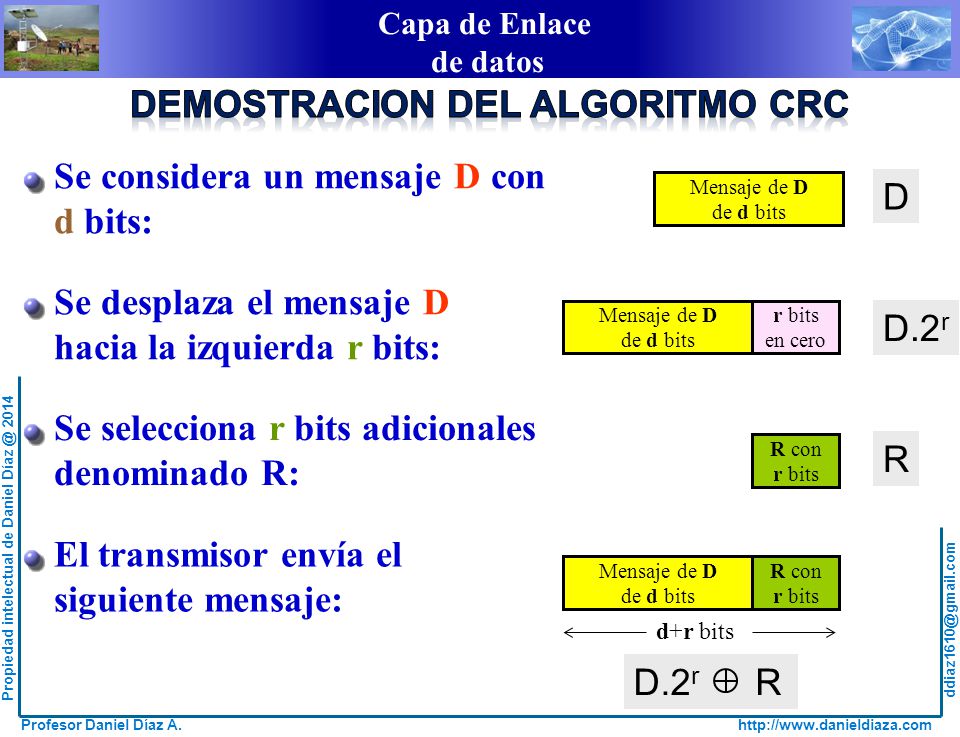

14 DEMOSTRACION DEL ALGORITMO CRC
Mensaje de D de d bits Se considera un mensaje D con d bits: D Se desplaza el mensaje D hacia la izquierda r bits: r bits en cero Mensaje de D de d bits D.2r Se selecciona r bits adicionales denominado R: R con r bits R El transmisor envía el siguiente mensaje: Mensaje de D de d bits R con r bits d+r bits D.2r R

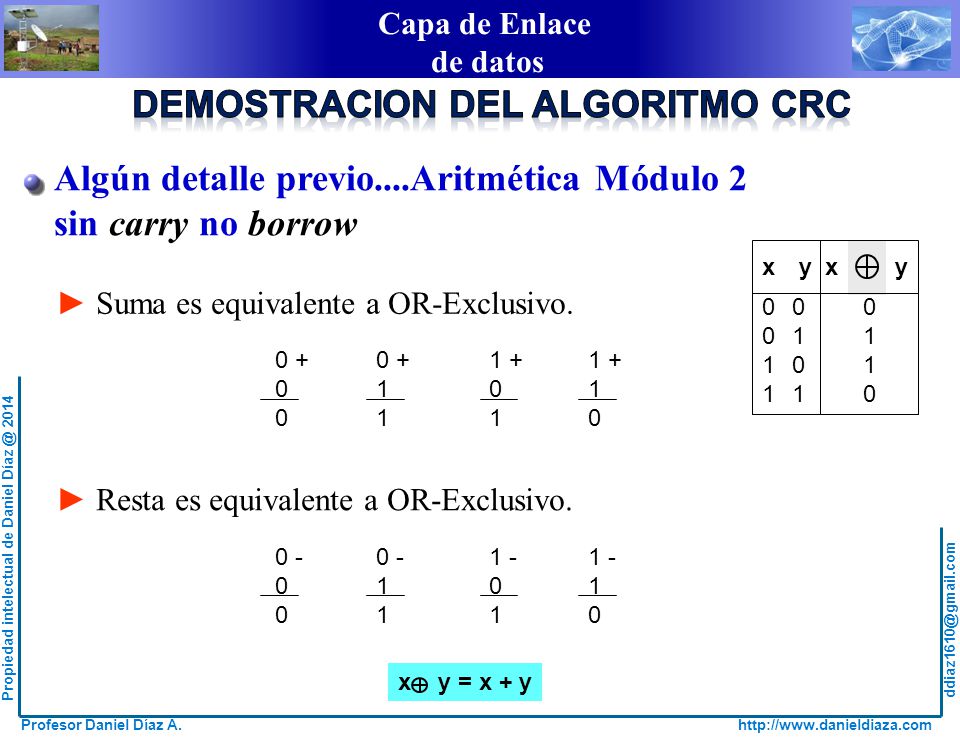

15 DEMOSTRACION DEL ALGORITMO CRC
Algún detalle previo....Aritmética Módulo 2 sin carry no borrow x y 1 ► Suma es equivalente a OR-Exclusivo. 0 + 1 1 + ► Resta es equivalente a OR-Exclusivo. 0 - 1 1 - x y = x + y

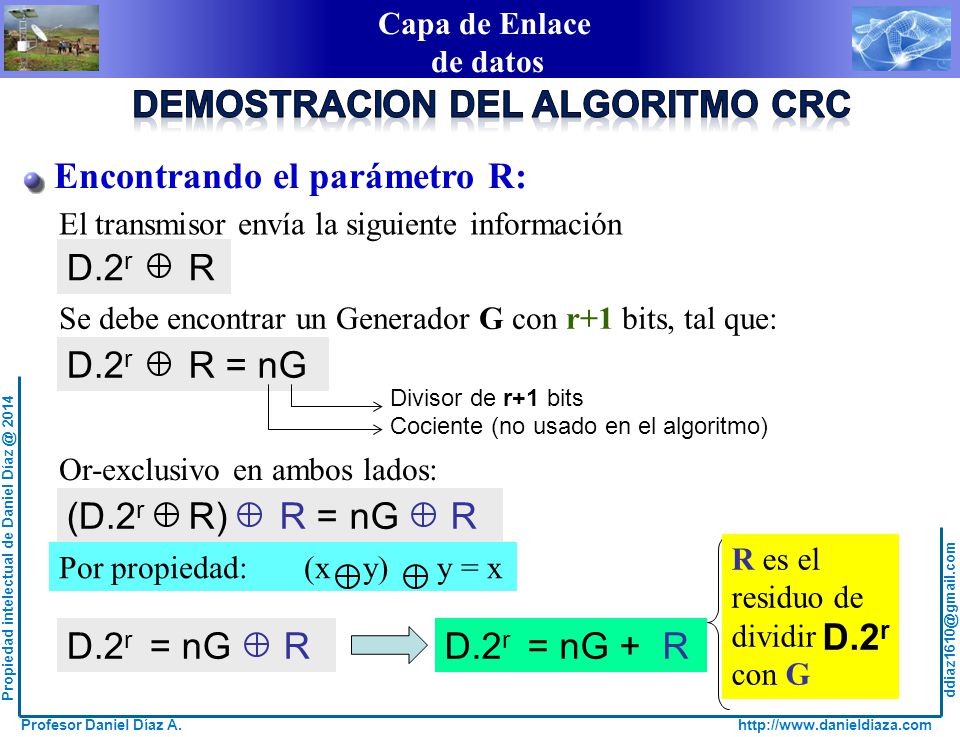

16 DEMOSTRACION DEL ALGORITMO CRC
Encontrando el parámetro R: D.2r R El transmisor envía la siguiente información Se debe encontrar un Generador G con r+1 bits, tal que: D.2r R = nG Divisor de r+1 bits Cociente (no usado en el algoritmo) Or-exclusivo en ambos lados: (D.2r R) R = nG R R es el residuo de dividir con G D.2r Por propiedad: (x y) y = x D.2r = nG R D.2r = nG + R

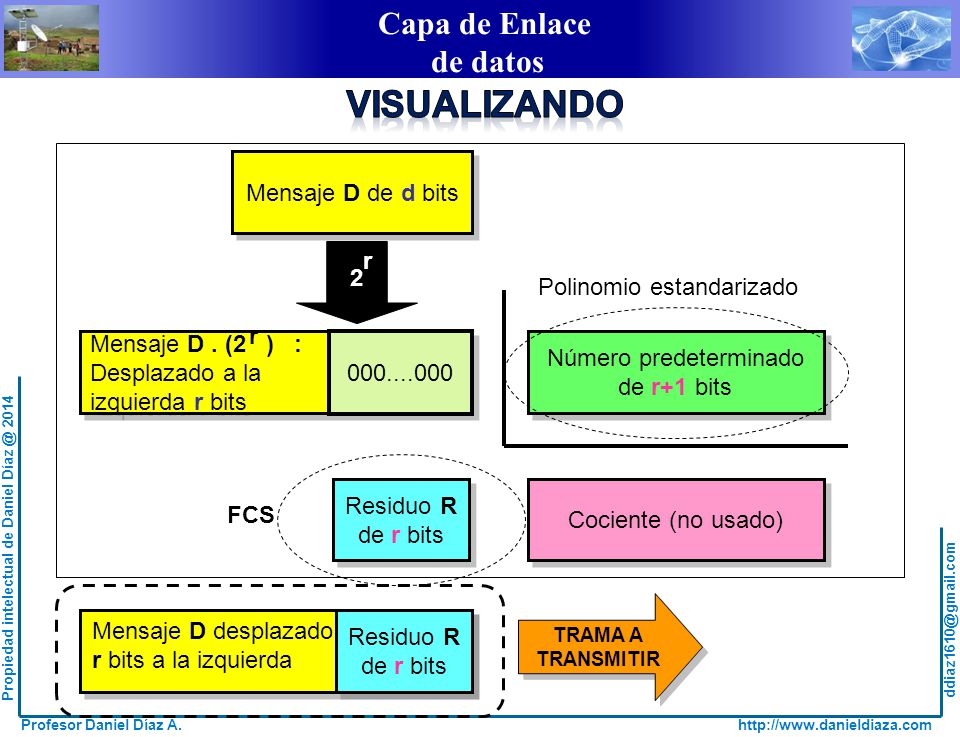

17 Número predeterminado
VISUALIZANDO Mensaje D de d bits 2 r Número predeterminado de r+1 bits Polinomio estandarizado Mensaje D . (2 ) : Desplazado a la izquierda r bits r Residuo R de r bits FCS Cociente (no usado) TRAMA A TRANSMITIR Residuo R de r bits Mensaje D desplazado r bits a la izquierda

18 EJEMPLO El mensaje D=11100110 Generador G=11001. (r=4)
1 1 Generador G=11001. (r=4) Obtener la trama enviada a la red Resp) Trama a transmitir:

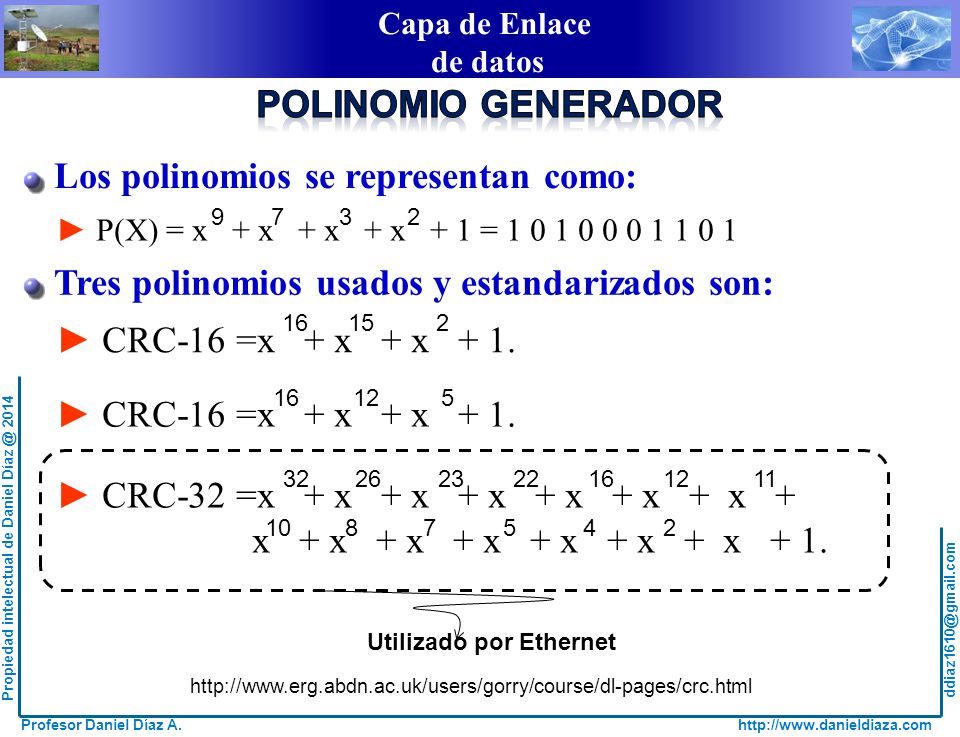

19 Los polinomios se representan como:
POLINOMIO GENERADOR Los polinomios se representan como: ► P(X) = x + x + x + x = 9 7 3 2 Tres polinomios usados y estandarizados son: ► CRC-16 =x + x + x 16 15 2 12 5 ► CRC-32 =x + x + x + x + x + x + x + x + x + x + x + x + x + x 32 26 23 22 11 10 8 7 4 Utilizado por Ethernet

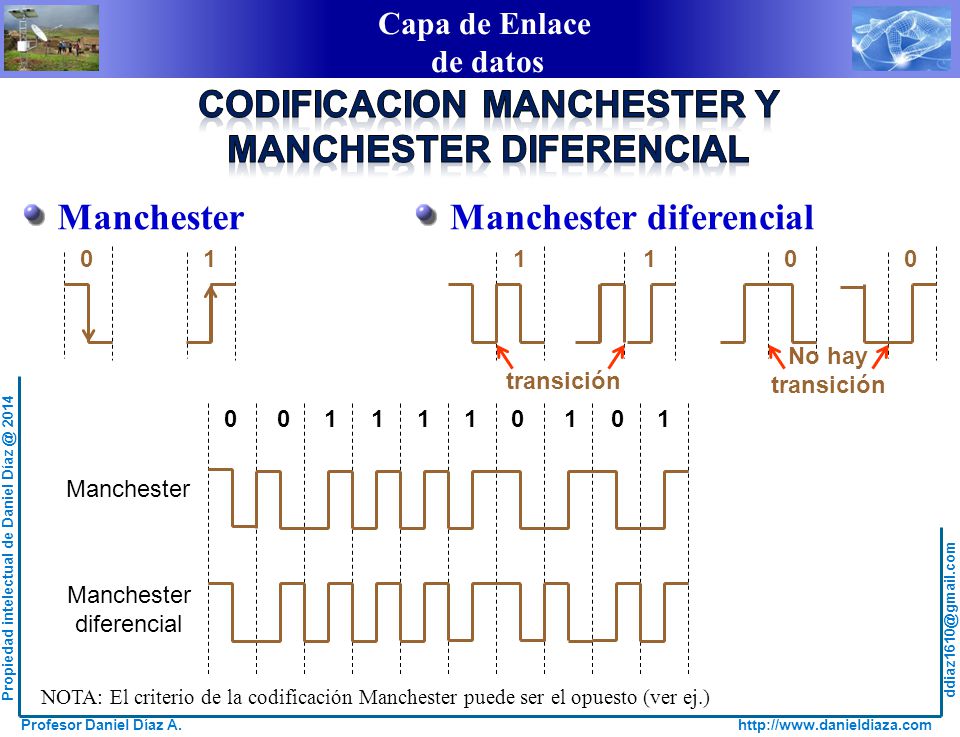

20 CODIFICACION MANCHESTER Y MANCHESTER DIFERENCIAL
1 1 transición No hay transición Manchester diferencial NOTA: El criterio de la codificación Manchester puede ser el opuesto (ver ej.)

21 TRAMA IEEE 802.3

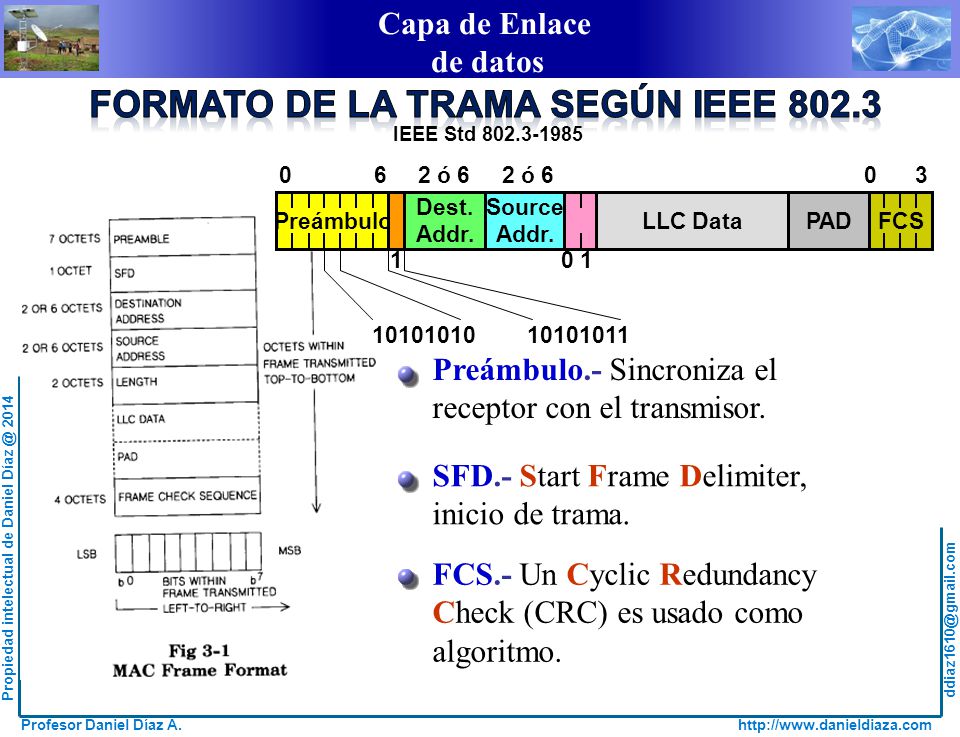

22 FORMATO DE LA TRAMA SEGÚN IEEE 802.3
IEEE Std Preámbulo Dest. Addr. Source LLC Data PAD FCS ó ó Preámbulo.- Sincroniza el receptor con el transmisor. SFD.- Start Frame Delimiter, inicio de trama. FCS.- Un Cyclic Redundancy Check (CRC) es usado como algoritmo.

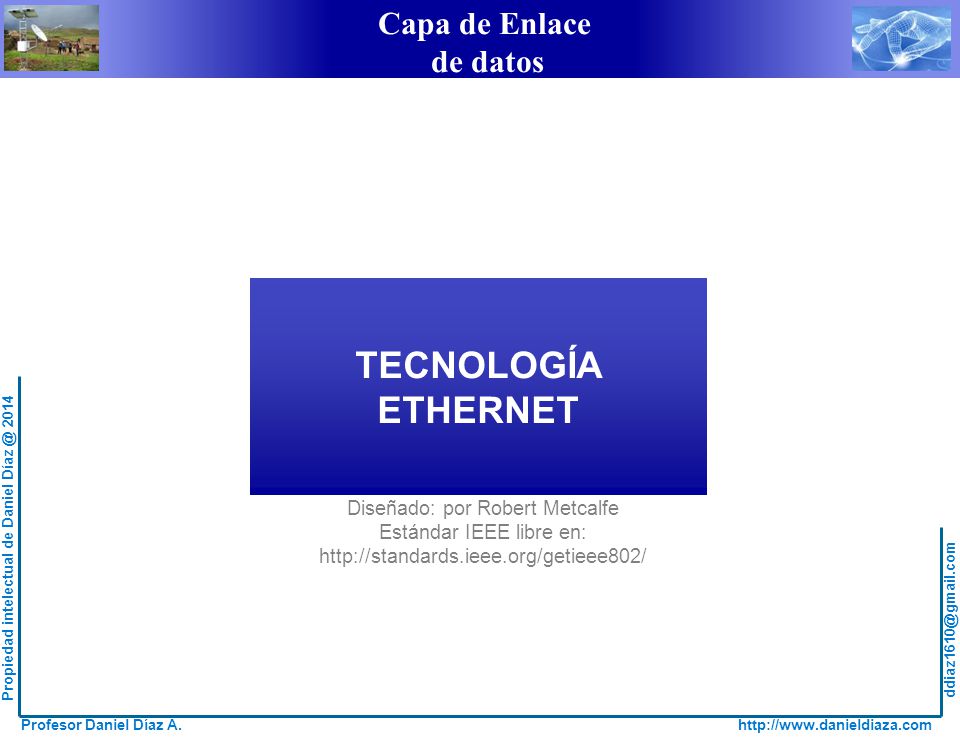

23 TECNOLOGÍA ETHERNET Diseñado: por Robert Metcalfe
Estándar IEEE libre en:

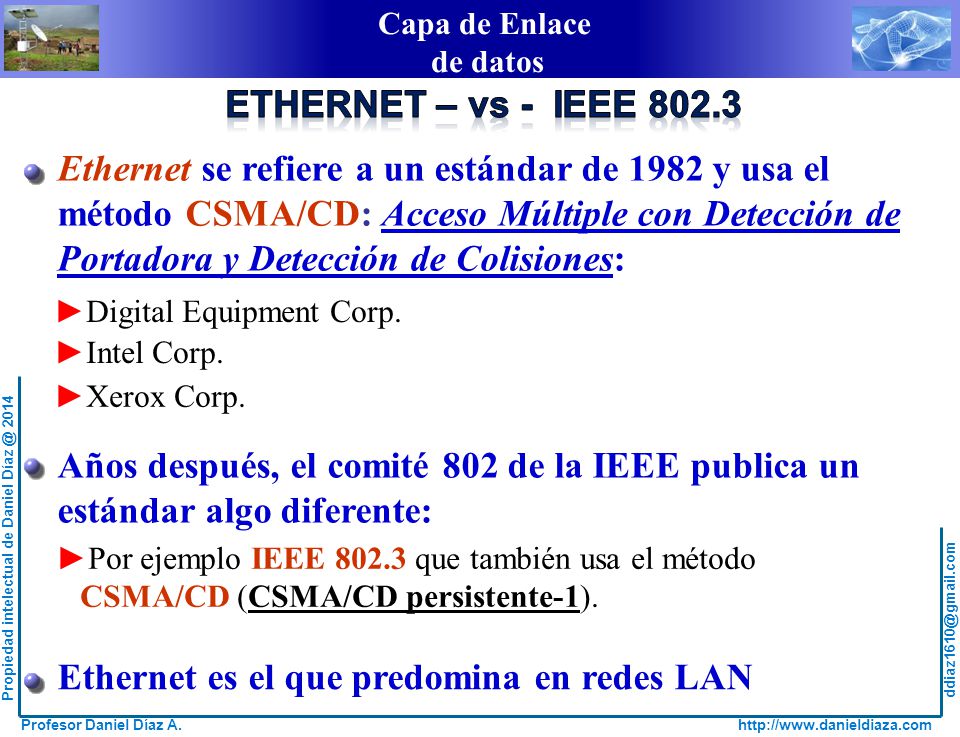

24 Ethernet se refiere a un estándar de 1982 y usa el
ETHERNET – vs - IEEE 802.3 Ethernet se refiere a un estándar de 1982 y usa el método CSMA/CD: Acceso Múltiple con Detección de Portadora y Detección de Colisiones: ►Digital Equipment Corp. ►Intel Corp. ►Xerox Corp. Años después, el comité 802 de la IEEE publica un estándar algo diferente: ►Por ejemplo IEEE que también usa el método CSMA/CD (CSMA/CD persistente-1). Ethernet es el que predomina en redes LAN

25 Ethernet utiliza señalización banda base.
LO BASICO DE ETHERNET Ethernet utiliza señalización banda base. ►Usa la totalidad del ancho de banda del medio de Tx. ►No hay modulación en el medio (banda ancha) La subcapa superior de Ethernet, MAC, tiene dos responsabilidades: ►Encapsulación de datos.- Delimita la trama Direccionamiento Detección de errores ►Control de Acceso al Medio Controla la colocación de la trama en el medio Se aplica un algoritmo para detectar colisiones en el medio

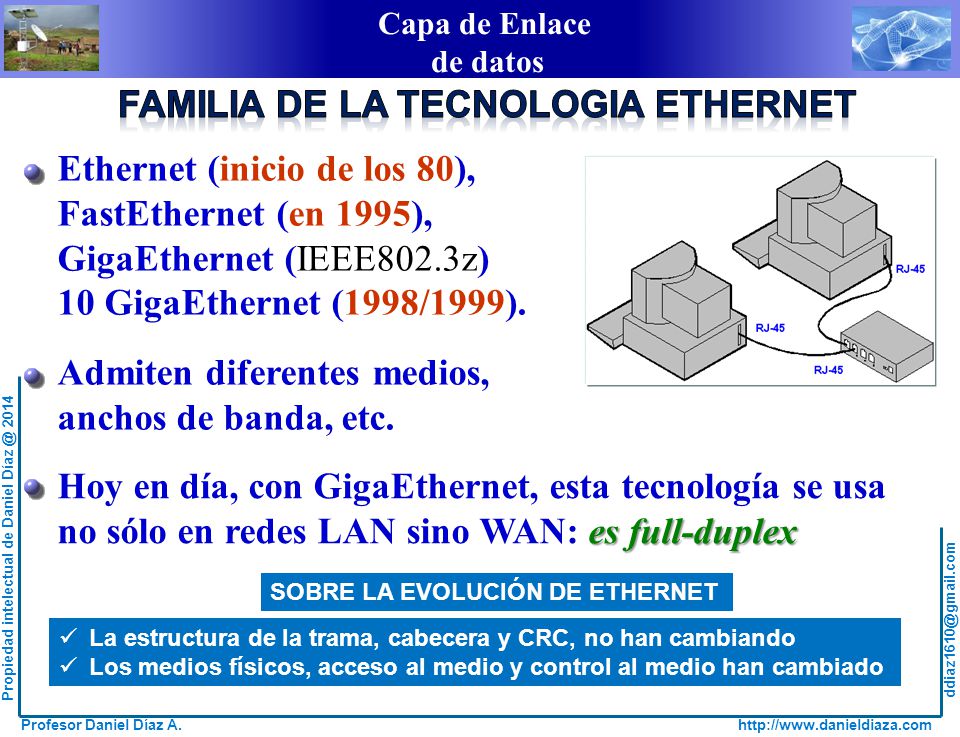

26 FAMILIA DE LA TECNOLOGIA ETHERNET
Ethernet (inicio de los 80), FastEthernet (en 1995), GigaEthernet (IEEE802.3z) 10 GigaEthernet (1998/1999). Admiten diferentes medios, anchos de banda, etc. Hoy en día, con GigaEthernet, esta tecnología se usa no sólo en redes LAN sino WAN: es full-duplex La estructura de la trama, cabecera y CRC, no han cambiando Los medios físicos, acceso al medio y control al medio han cambiado SOBRE LA EVOLUCIÓN DE ETHERNET

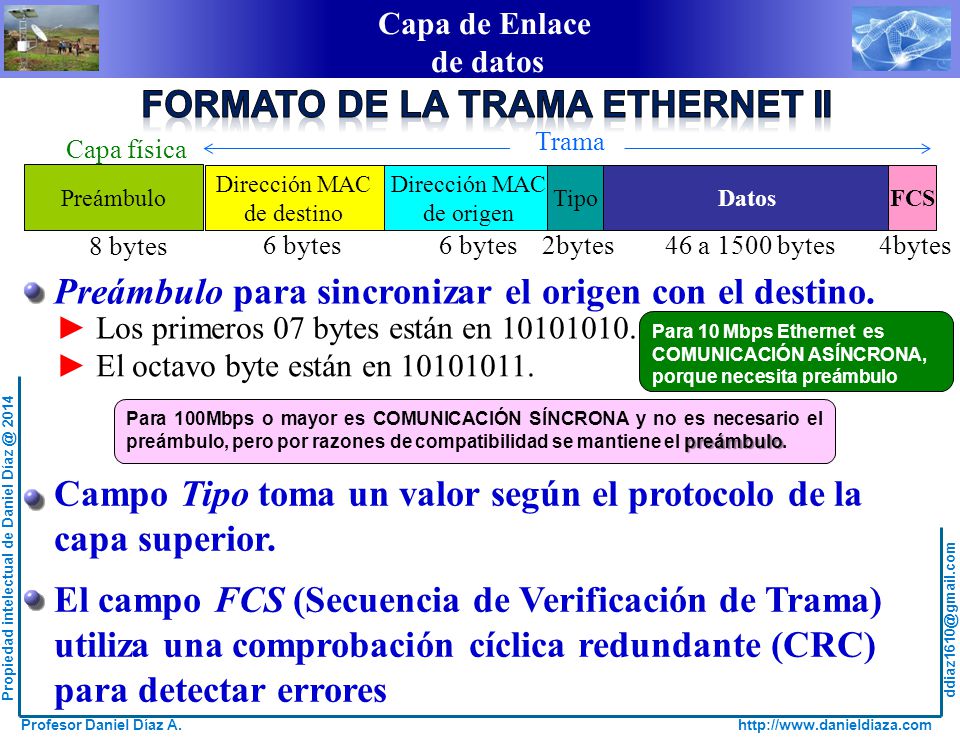

27 FORMATO DE LA TRAMA ETHERNET II
Dirección MAC de destino de origen Tipo Datos 6 bytes bytes 2bytes a 1500 bytes bytes FCS Trama Preámbulo 8 bytes Capa física Preámbulo para sincronizar el origen con el destino. ► El octavo byte están en ► Los primeros 07 bytes están en Para 10 Mbps Ethernet es COMUNICACIÓN ASÍNCRONA, porque necesita preámbulo Para 100Mbps o mayor es COMUNICACIÓN SÍNCRONA y no es necesario el preámbulo, pero por razones de compatibilidad se mantiene el preámbulo. Campo Tipo toma un valor según el protocolo de la capa superior. El campo FCS (Secuencia de Verificación de Trama) utiliza una comprobación cíclica redundante (CRC) para detectar errores

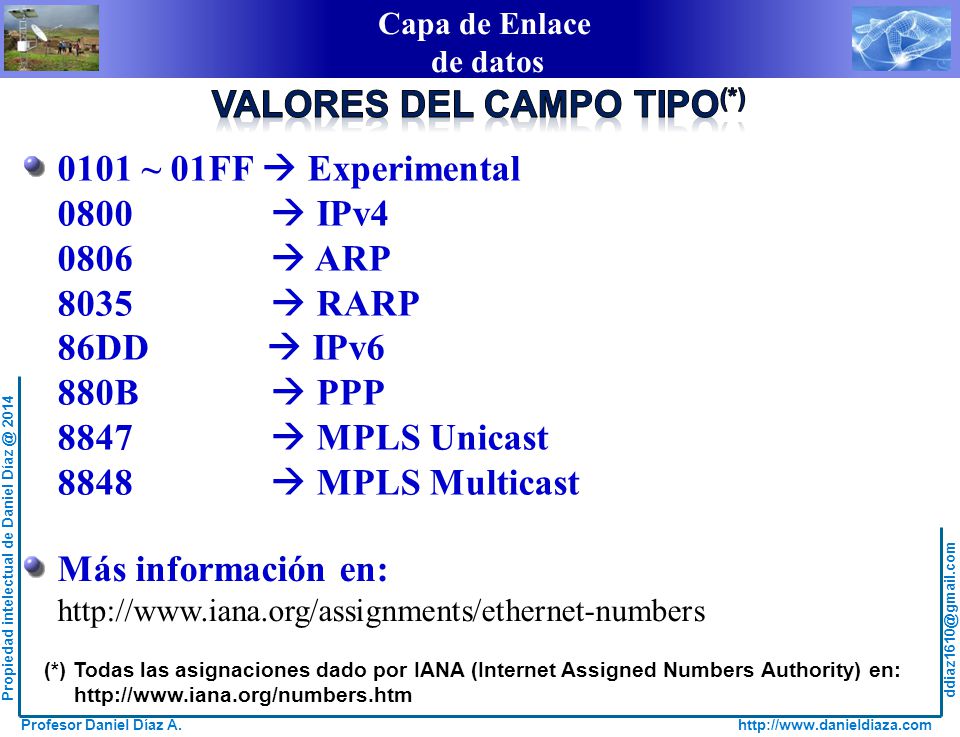

28 VALORES DEL CAMPO TIPO(*)
0101 ~ 01FF  Experimental  IPv4  ARP  RARP 86DD  IPv6 880B  PPP  MPLS Unicast  MPLS Multicast (*) Todas las asignaciones dado por IANA (Internet Assigned Numbers Authority) en: Más información en:

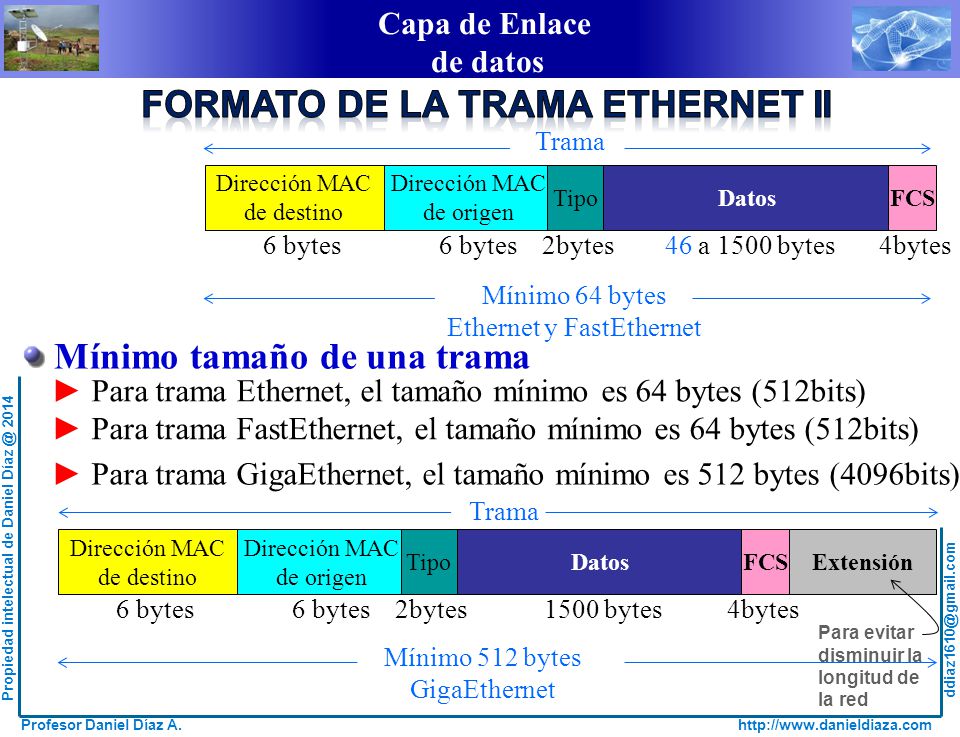

29 Ethernet y FastEthernet
FORMATO DE LA TRAMA ETHERNET II Dirección MAC de destino de origen Tipo Datos 6 bytes bytes 2bytes a 1500 bytes bytes FCS Trama Mínimo 64 bytes Ethernet y FastEthernet Mínimo tamaño de una trama ► Para trama Ethernet, el tamaño mínimo es 64 bytes (512bits) ► Para trama FastEthernet, el tamaño mínimo es 64 bytes (512bits) ► Para trama GigaEthernet, el tamaño mínimo es 512 bytes (4096bits) Dirección MAC de destino de origen Tipo Datos 6 bytes bytes 2bytes bytes bytes FCS Trama Mínimo 512 bytes GigaEthernet Extensión Para evitar disminuir la longitud de la red

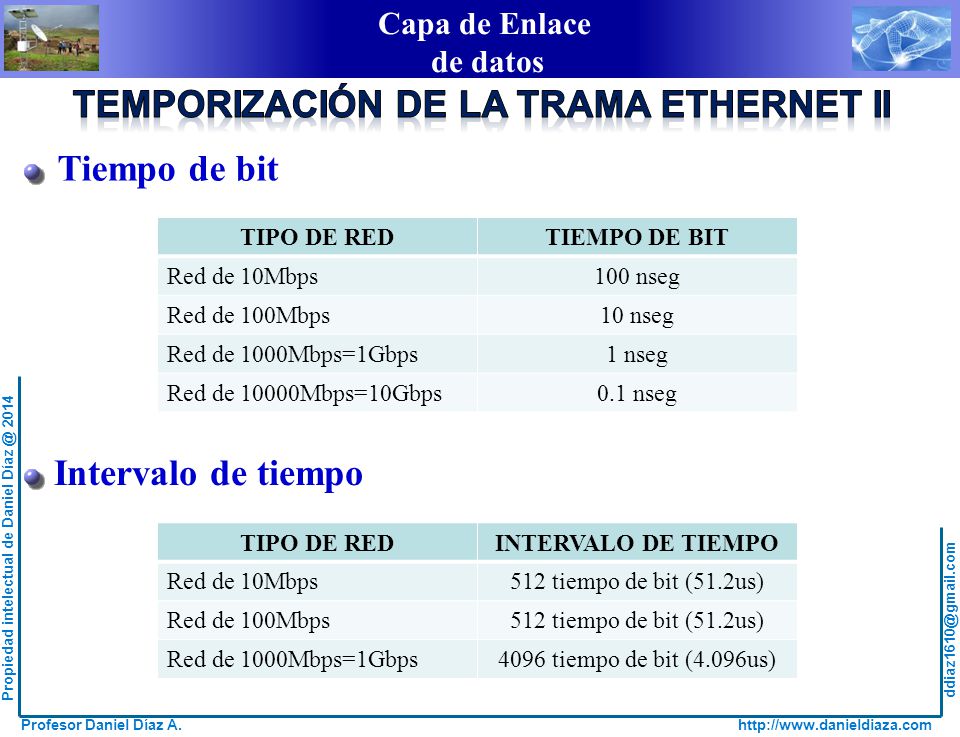

30 TEMPORIZACIÓN DE LA TRAMA ETHERNET II
Tiempo de bit TIPO DE RED TIEMPO DE BIT Red de 10Mbps 100 nseg Red de 100Mbps 10 nseg Red de 1000Mbps=1Gbps 1 nseg Red de 10000Mbps=10Gbps 0.1 nseg Intervalo de tiempo TIPO DE RED INTERVALO DE TIEMPO Red de 10Mbps 512 tiempo de bit (51.2us) Red de 100Mbps Red de 1000Mbps=1Gbps 4096 tiempo de bit (4.096us)

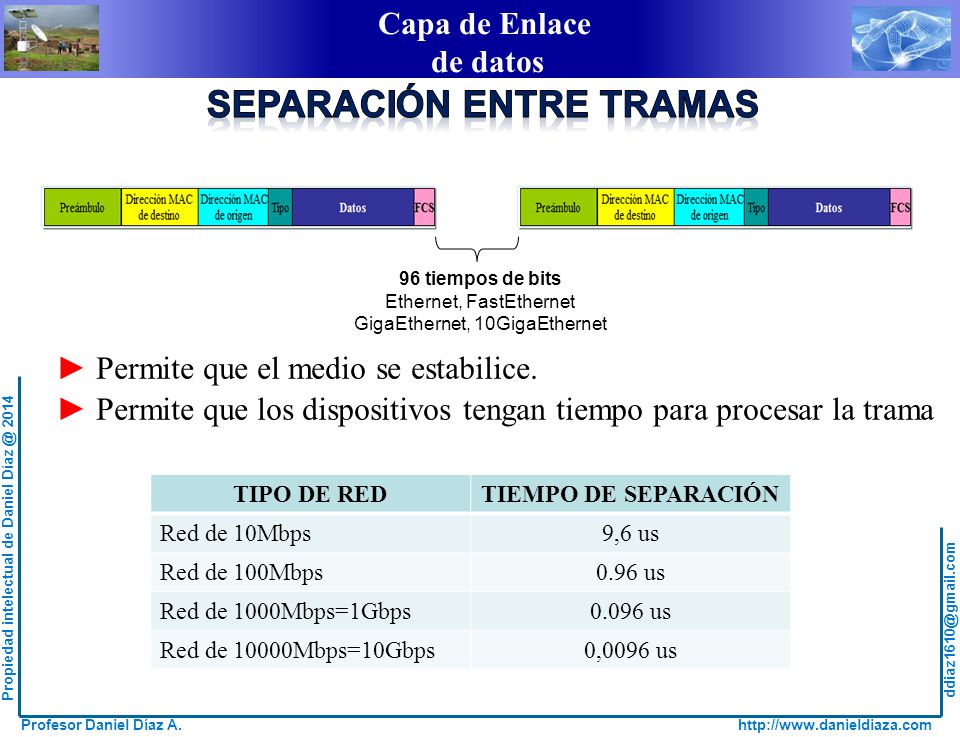

31 SEPARACIÓN ENTRE TRAMAS
96 tiempos de bits Ethernet, FastEthernet GigaEthernet, 10GigaEthernet ► Permite que el medio se estabilice. ► Permite que los dispositivos tengan tiempo para procesar la trama TIPO DE RED TIEMPO DE SEPARACIÓN Red de 10Mbps 9,6 us Red de 100Mbps 0.96 us Red de 1000Mbps=1Gbps 0.096 us Red de 10000Mbps=10Gbps 0,0096 us

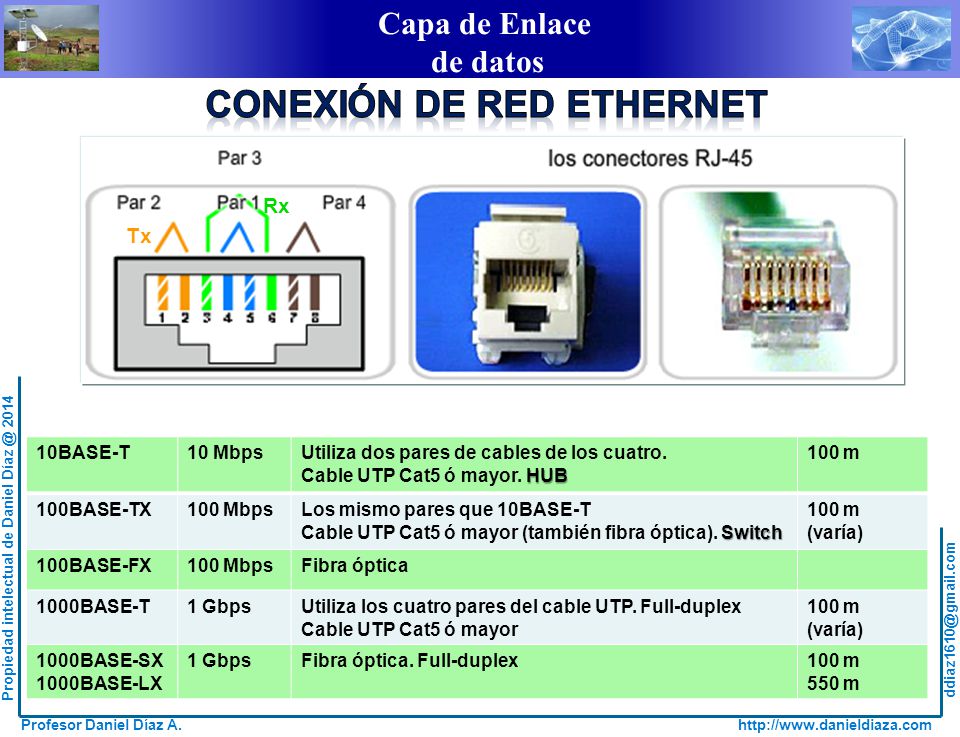

32 CONEXIÓN DE RED ETHERNET
Tx Rx 10BASE-T 10 Mbps Utiliza dos pares de cables de los cuatro. Cable UTP Cat5 ó mayor. HUB 100 m 100BASE-TX 100 Mbps Los mismo pares que 10BASE-T Cable UTP Cat5 ó mayor (también fibra óptica). Switch 100 m (varía) 100BASE-FX Fibra óptica 1000BASE-T 1 Gbps Utiliza los cuatro pares del cable UTP. Full-duplex Cable UTP Cat5 ó mayor 1000BASE-SX 1000BASE-LX Fibra óptica. Full-duplex 550 m

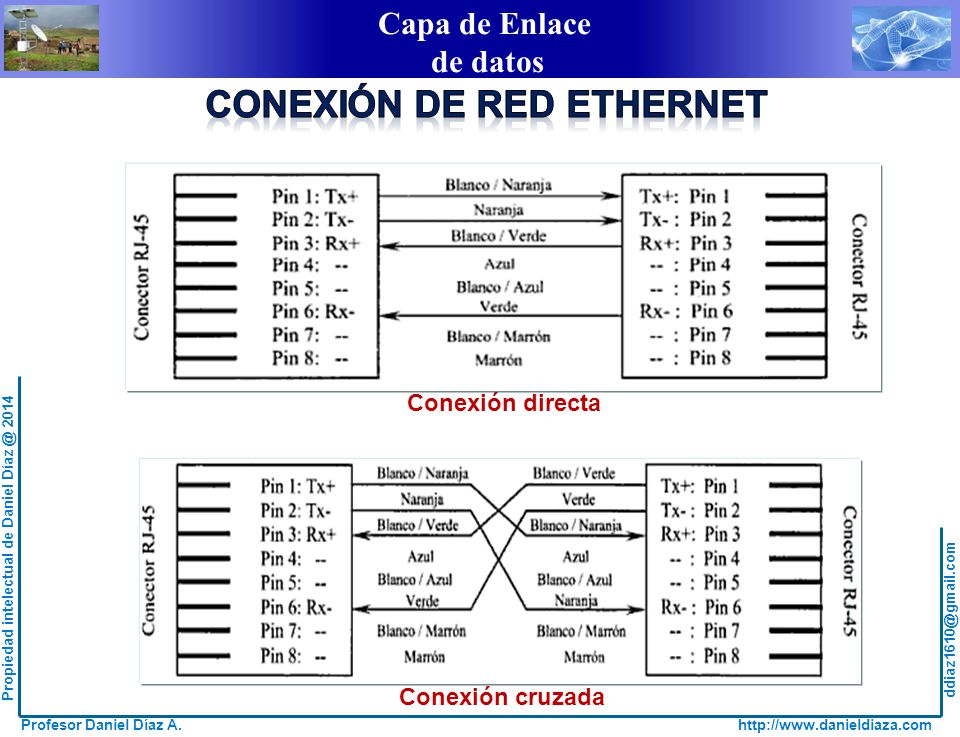

33 CONEXIÓN DE RED ETHERNET
Conexión directa Conexión cruzada

34 DIRECCIONES FÍSICAS

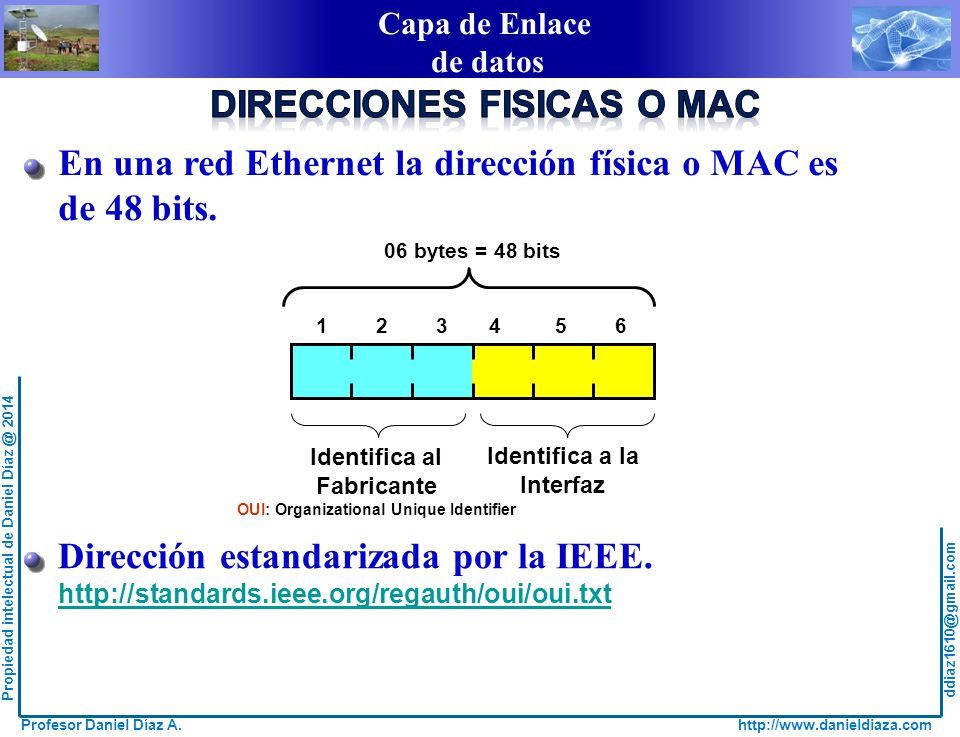

35 OUI: Organizational Unique Identifier
DIRECCIONES FISICAS O MAC En una red Ethernet la dirección física o MAC es de 48 bits. 06 bytes = 48 bits Identifica al Fabricante OUI: Organizational Unique Identifier Identifica a la Interfaz Dirección estandarizada por la IEEE.

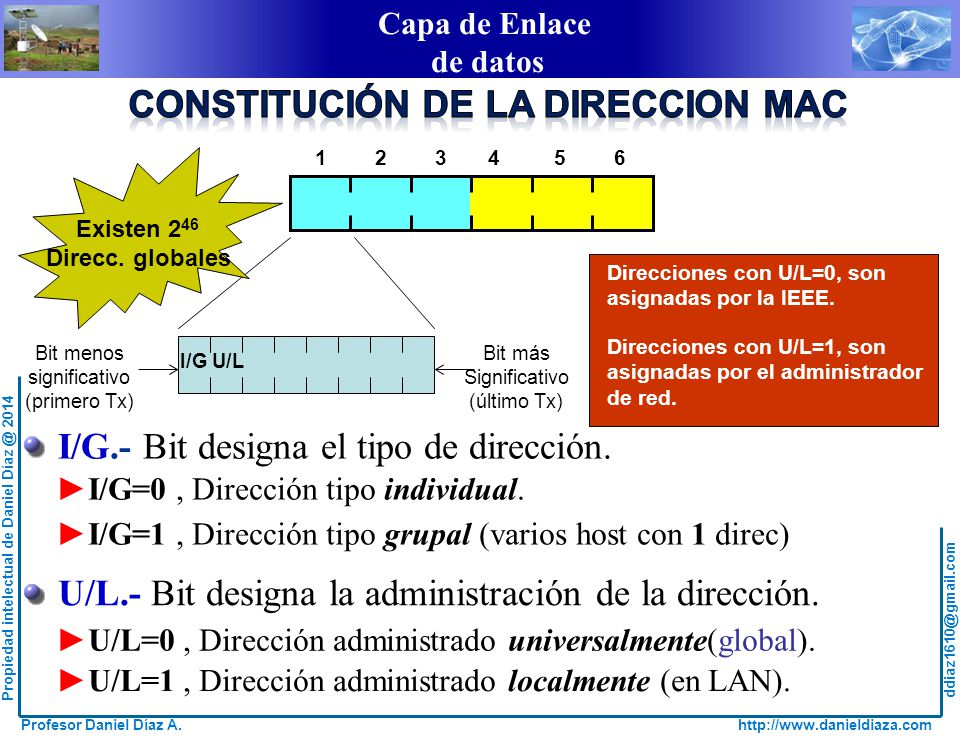

36 CONSTITUCIÓN DE LA DIRECCION MAC
Existen 246 Direcc. globales I/G U/L Direcciones con U/L=0, son asignadas por la IEEE. Direcciones con U/L=1, son asignadas por el administrador de red. Bit menos significativo (primero Tx) Bit más Significativo (último Tx) I/G.- Bit designa el tipo de dirección. ►I/G=0 , Dirección tipo individual. ►I/G=1 , Dirección tipo grupal (varios host con 1 direc) U/L.- Bit designa la administración de la dirección. ►U/L=0 , Dirección administrado universalmente(global). ►U/L=1 , Dirección administrado localmente (en LAN).

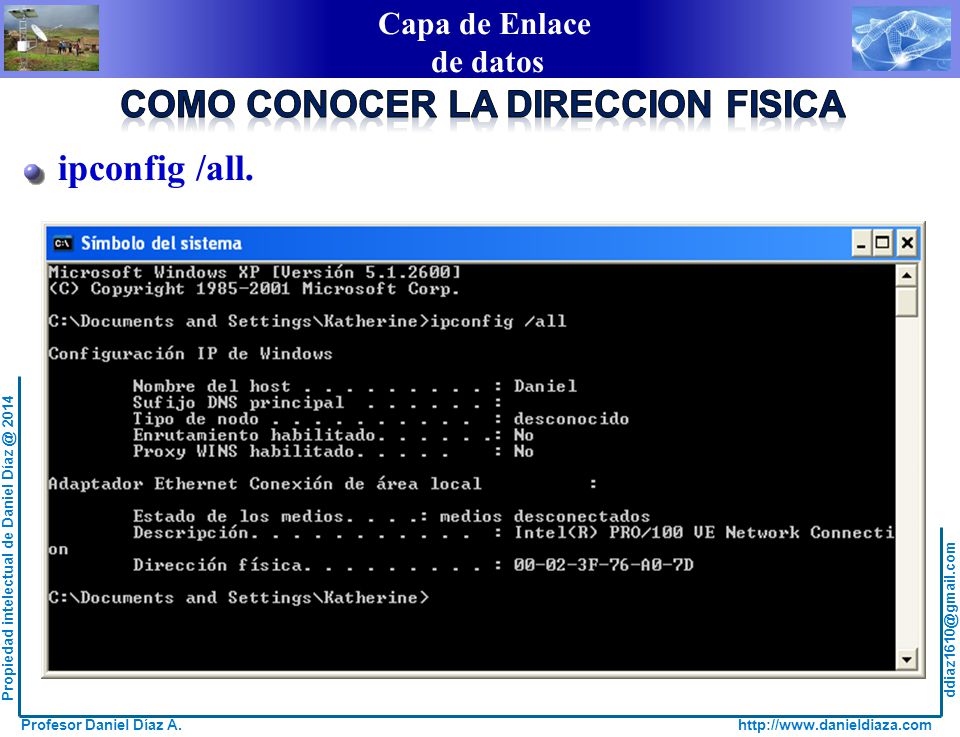

37 COMO CONOCER LA DIRECCION FISICA
ipconfig /all.

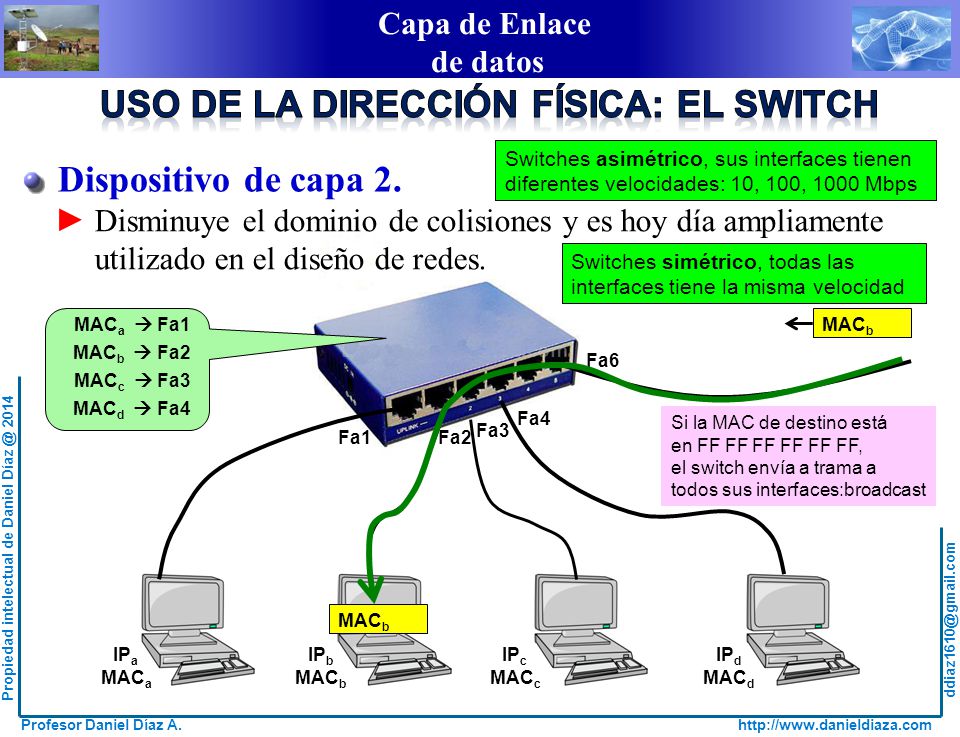

38 USO DE LA DIRECCIÓN FÍSICA: EL SWITCH
Switches asimétrico, sus interfaces tienen diferentes velocidades: 10, 100, 1000 Mbps Dispositivo de capa 2. Disminuye el dominio de colisiones y es hoy día ampliamente utilizado en el diseño de redes. ► IPa MACa IPb MACb IPc MACc IPd MACd Fa1 Fa2 Fa3 Fa4 Fa6 Switches simétrico, todas las interfaces tiene la misma velocidad MACb ­­­­  Fa2 MACa ­­­­  Fa1 MACd ­­­­  Fa4 MACc ­­­­  Fa3 MACb Si la MAC de destino está en FF FF FF FF FF FF, el switch envía a trama a todos sus interfaces:broadcast MACb

39 USO DE LA DIRECCIÓN FÍSICA: EL SWITCH
Ventaja del switch. Reducción de trafico en la red; se filtra la información en función de la dirección MAC de destino. ► Establecimiento de varios canales de datos simultáneamente entre distintos equipos. Menor retardo Conmutadores de almacenamiento y re-envío (store-and-forward) Se almacena la trama completa y se verifica que no exista errores. ► Si no hay errores, se analiza la dirección MAC de destino para ser enviado al puerto respectivo Switches asimétricos, almacenan y re-envían la trama a la interfaz con la velocidad adecuada. Conmutadores de truncamiento (cut-through) Se interpreta solo los primeros bytes de la trama para analizar la Dirección MAC de destino y enviar a la salida correspondiente. ►

40 Aquí están las direcciones
DIRECCIONES IP– vs –DIRECCIONES FISICAS Característica básica de la dirección IPv4. Dirección IP 32 bits Característica básica de la dirección física (MAC) en Ethernet. Dirección física Ethernet 48 bits Trama en Ethernet. Dirección MAC de destino de origen Tipo Datos 6 bytes bytes 2bytes a 1500 bytes bytes Aquí están las direcciones lógicas o IP FCS

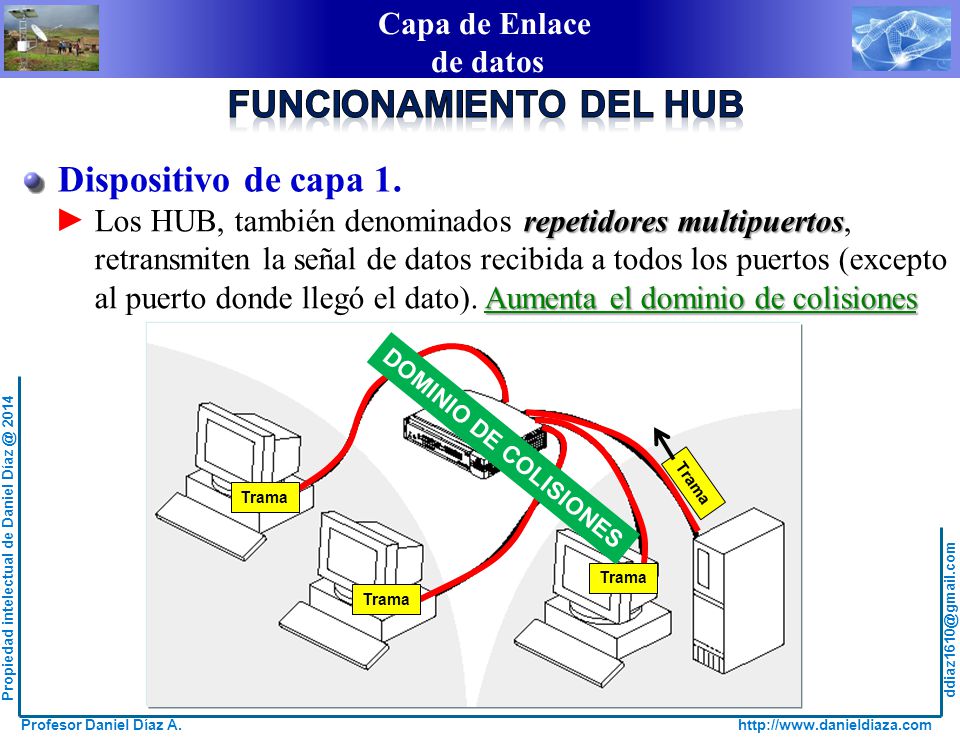

41 FUNCIONAMIENTO DEL HUB
Dispositivo de capa 1. Los HUB, también denominados repetidores multipuertos, retransmiten la señal de datos recibida a todos los puertos (excepto al puerto donde llegó el dato). Aumenta el dominio de colisiones ► Trama DOMINIO DE COLISIONES Trama

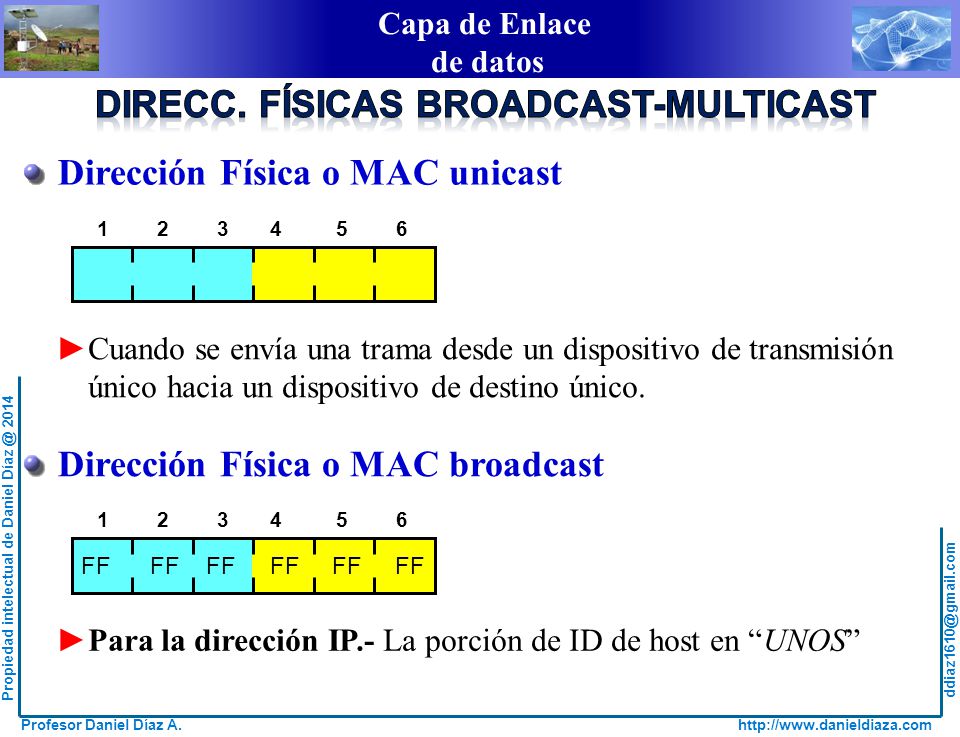

42 DIRECC. FÍSICAS BROADCAST-MULTICAST
Dirección Física o MAC unicast ►Cuando se envía una trama desde un dispositivo de transmisión único hacia un dispositivo de destino único. Dirección Física o MAC broadcast FF FF FF FF FF FF ►Para la dirección IP.- La porción de ID de host en “UNOS”

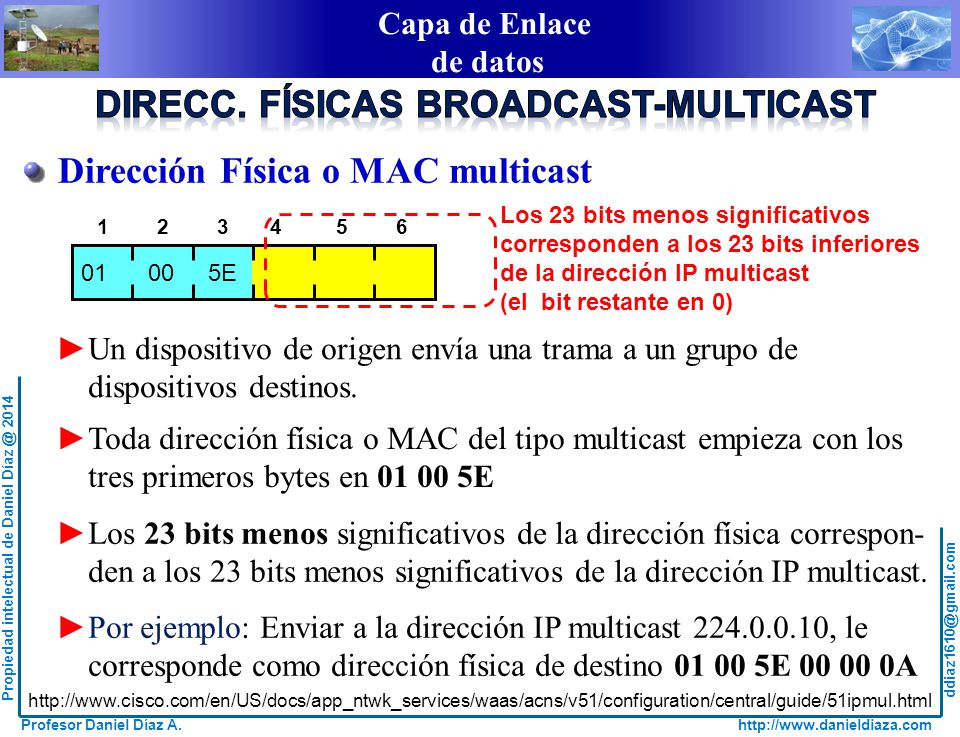

43 DIRECC. FÍSICAS BROADCAST-MULTICAST
Dirección Física o MAC multicast E ►Un dispositivo de origen envía una trama a un grupo de dispositivos destinos. ►Toda dirección física o MAC del tipo multicast empieza con los tres primeros bytes en E ►Los 23 bits menos significativos de la dirección física correspon- den a los 23 bits menos significativos de la dirección IP multicast. ►Por ejemplo: Enviar a la dirección IP multicast , le corresponde como dirección física de destino E A Los 23 bits menos significativos corresponden a los 23 bits inferiores de la dirección IP multicast (el bit restante en 0)

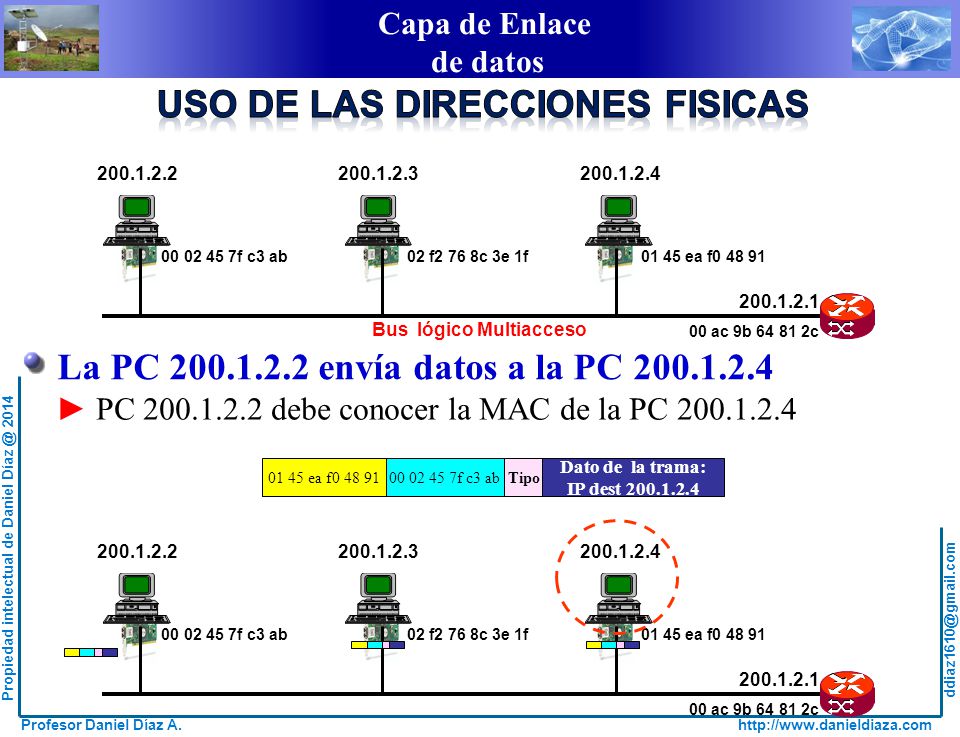

44 USO DE LAS DIRECCIONES FISICAS
f c3 ab 02 f2 76 8c 3e 1f 01 45 ea f 00 ac 9b c Bus lógico Multiacceso La PC envía datos a la PC ► PC debe conocer la MAC de la PC 01 45 ea f f c3 ab Tipo Dato de la trama: IP dest f c3 ab 02 f2 76 8c 3e 1f 01 45 ea f 00 ac 9b c

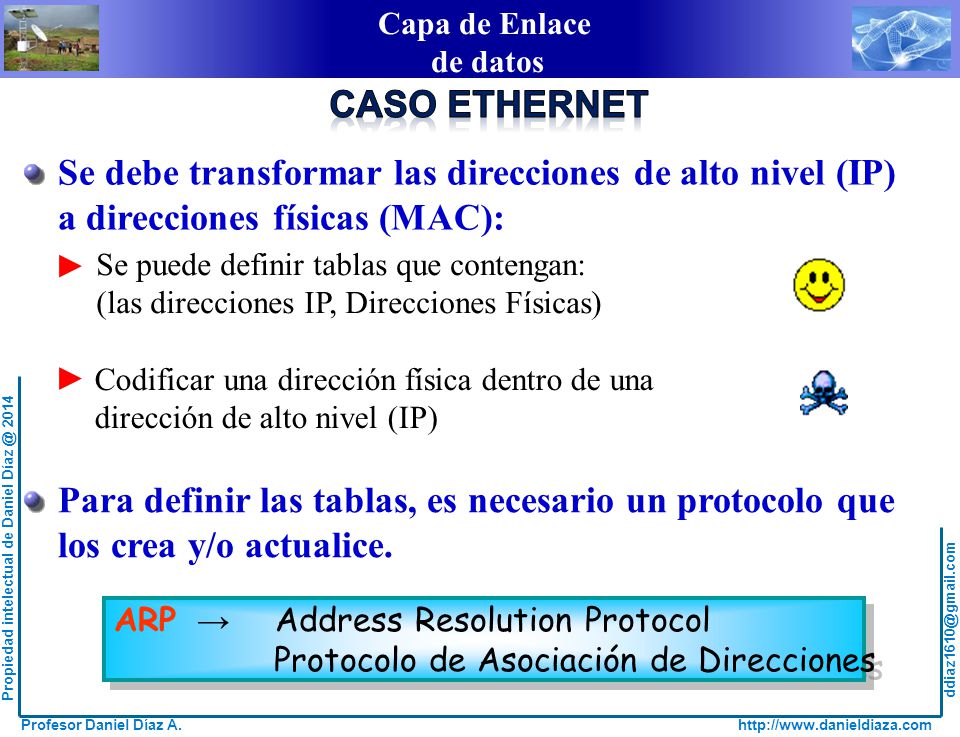

45 Se debe transformar las direcciones de alto nivel (IP)
CASO ETHERNET Se debe transformar las direcciones de alto nivel (IP) a direcciones físicas (MAC): Se puede definir tablas que contengan: (las direcciones IP, Direcciones Físicas) ► Codificar una dirección física dentro de una dirección de alto nivel (IP) ► Para definir las tablas, es necesario un protocolo que los crea y/o actualice. ARP → Address Resolution Protocol Protocolo de Asociación de Direcciones

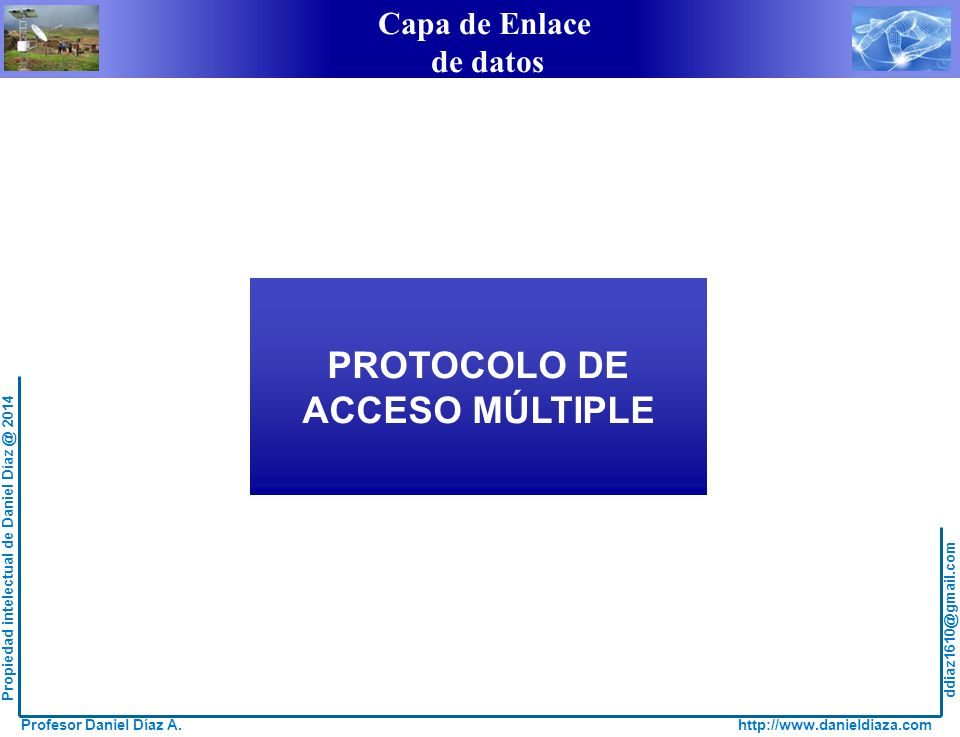

46 PROTOCOLO DE ACCESO MÚLTIPLE

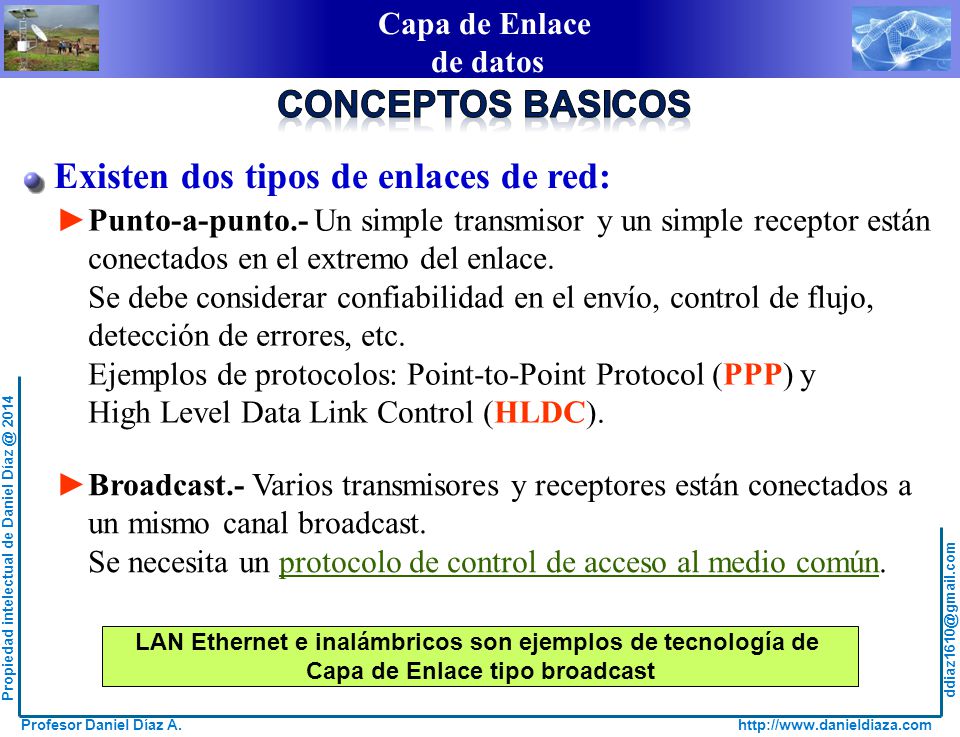

47 Existen dos tipos de enlaces de red:
CONCEPTOS BASICOS Existen dos tipos de enlaces de red: ►Punto-a-punto.- Un simple transmisor y un simple receptor están conectados en el extremo del enlace. Se debe considerar confiabilidad en el envío, control de flujo, detección de errores, etc. Ejemplos de protocolos: Point-to-Point Protocol (PPP) y High Level Data Link Control (HLDC). ►Broadcast.- Varios transmisores y receptores están conectados a un mismo canal broadcast. Se necesita un protocolo de control de acceso al medio común. LAN Ethernet e inalámbricos son ejemplos de tecnología de Capa de Enlace tipo broadcast

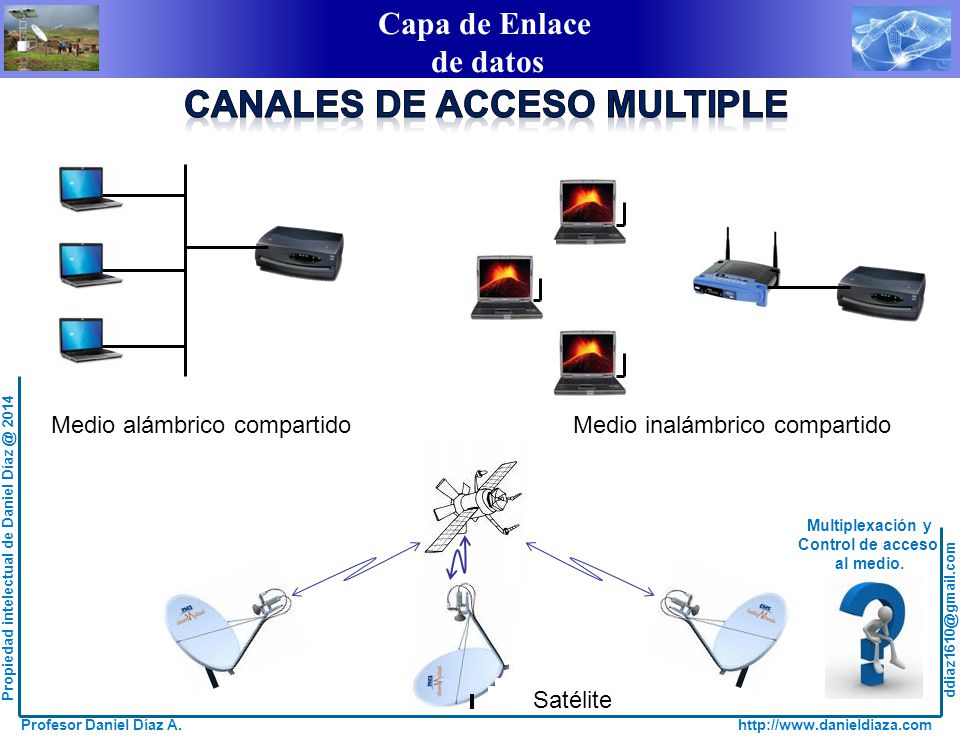

48 CANALES DE ACCESO MULTIPLE
Medio alámbrico compartido Medio inalámbrico compartido Satélite Multiplexación y Control de acceso al medio.

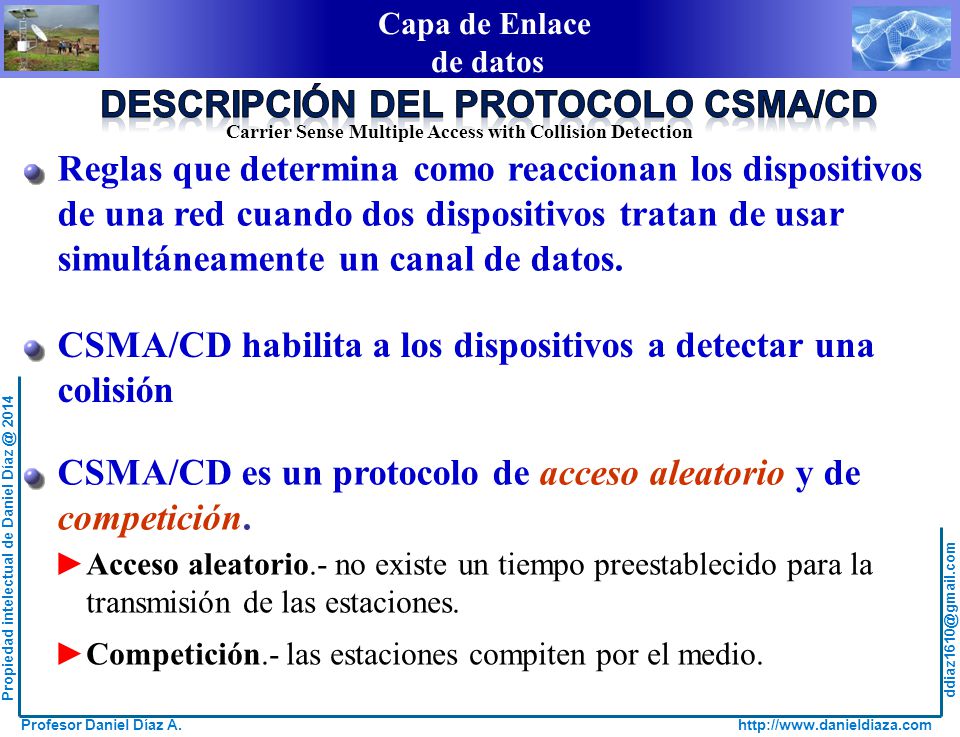

49 DESCRIPCIÓN DEL PROTOCOLO CSMA/CD
Carrier Sense Multiple Access with Collision Detection Reglas que determina como reaccionan los dispositivos de una red cuando dos dispositivos tratan de usar simultáneamente un canal de datos. CSMA/CD habilita a los dispositivos a detectar una colisión ►Acceso aleatorio.- no existe un tiempo preestablecido para la transmisión de las estaciones. ►Competición.- las estaciones compiten por el medio. CSMA/CD es un protocolo de acceso aleatorio y de competición.

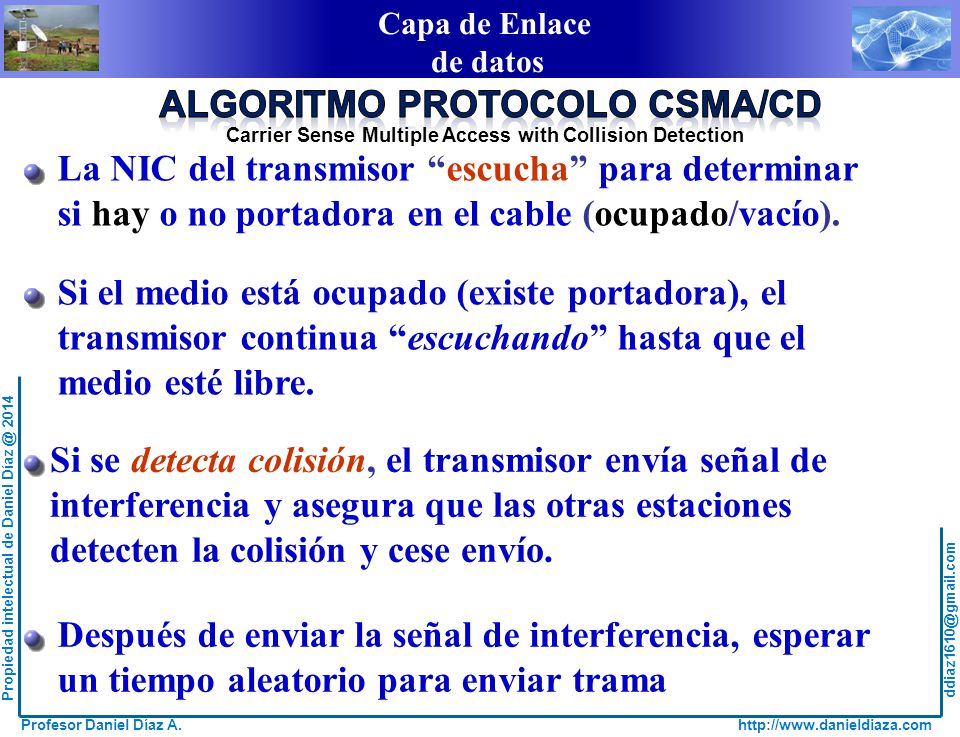

50 ALGORITMO PROTOCOLO CSMA/CD
Carrier Sense Multiple Access with Collision Detection La NIC del transmisor “escucha” para determinar si hay o no portadora en el cable (ocupado/vacío). Si el medio está ocupado (existe portadora), el transmisor continua “escuchando” hasta que el medio esté libre. Si se detecta colisión, el transmisor envía señal de interferencia y asegura que las otras estaciones detecten la colisión y cese envío. Después de enviar la señal de interferencia, esperar un tiempo aleatorio para enviar trama

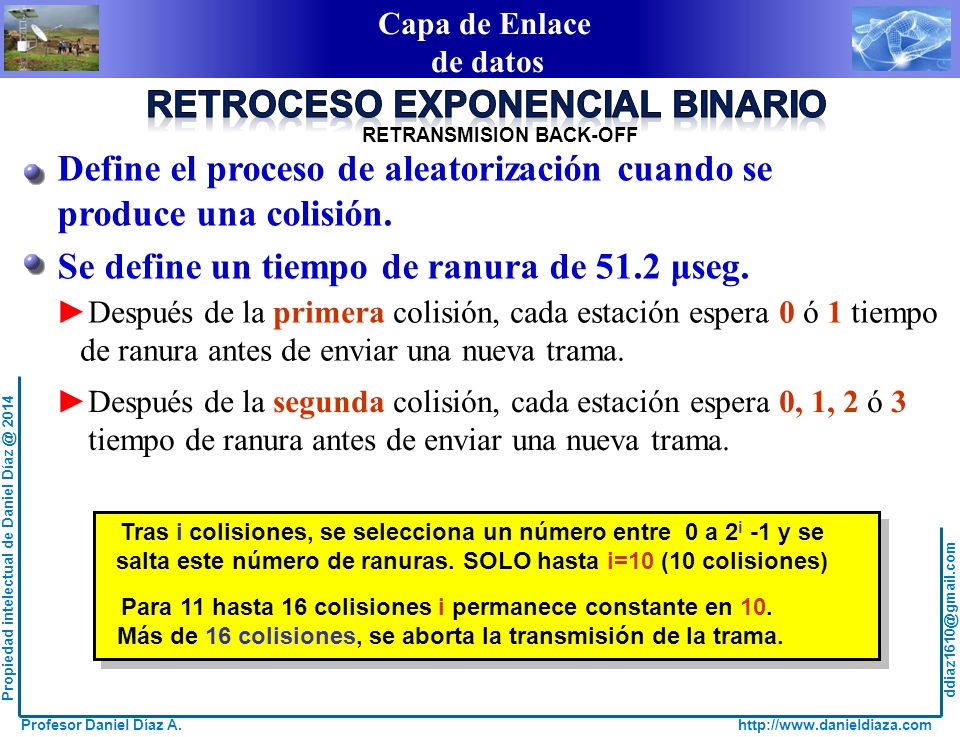

51 RETROCESO EXPONENCIAL BINARIO
RETRANSMISION BACK-OFF Define el proceso de aleatorización cuando se produce una colisión. Se define un tiempo de ranura de 51.2 μseg. ►Después de la primera colisión, cada estación espera 0 ó 1 tiempo de ranura antes de enviar una nueva trama. ►Después de la segunda colisión, cada estación espera 0, 1, 2 ó 3 tiempo de ranura antes de enviar una nueva trama. Tras i colisiones, se selecciona un número entre 0 a 2i -1 y se salta este número de ranuras. SOLO hasta i=10 (10 colisiones) Para 11 hasta 16 colisiones i permanece constante en 10. Más de 16 colisiones, se aborta la transmisión de la trama.

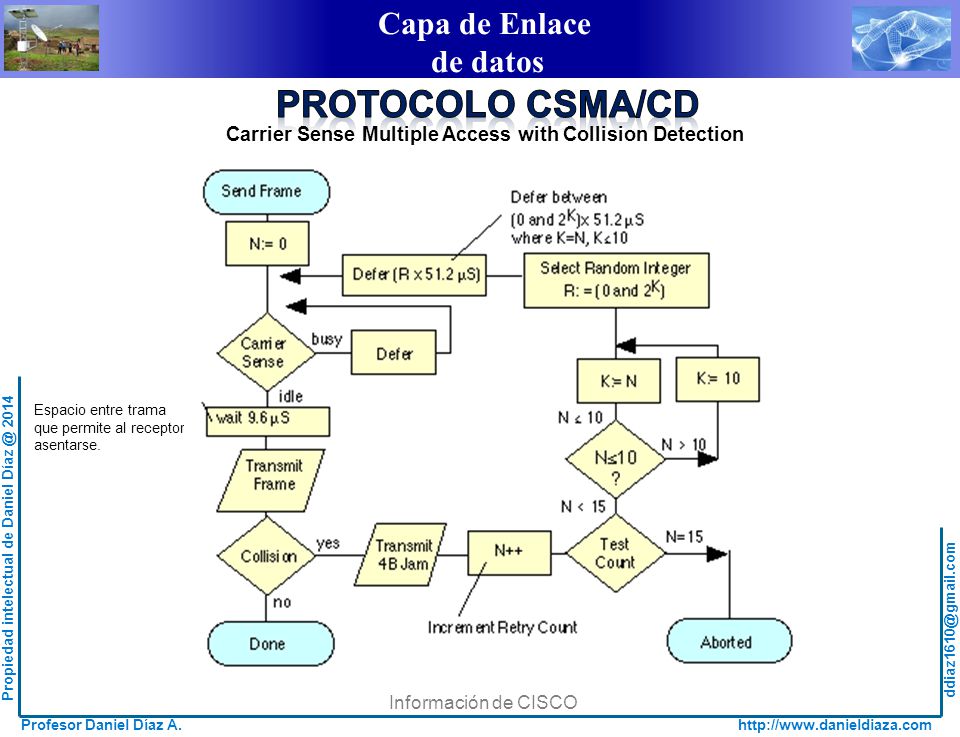

52 PROTOCOLO CSMA/CD Carrier Sense Multiple Access with Collision Detection Espacio entre trama que permite al receptor asentarse. Información de CISCO

53 PROTOCOLO ARP

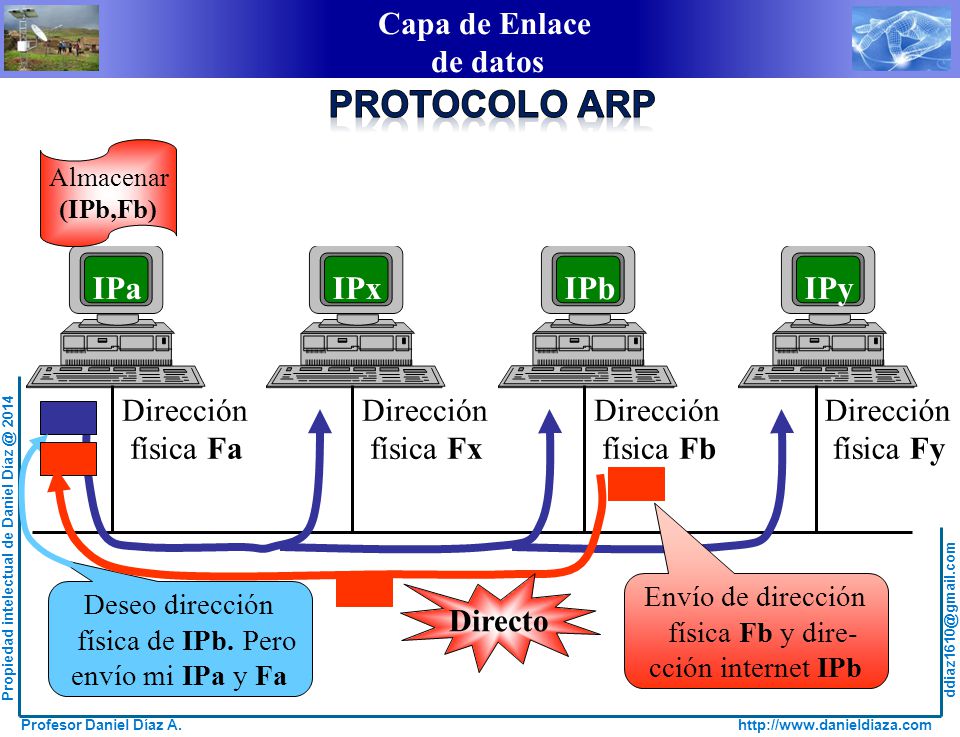

54 PROTOCOLO ARP IPa IPx IPb IPy Dirección física Fa física Fx física Fb
Almacenar (IPb,Fb) IPa IPx IPb IPy Dirección física Fa física Fx física Fb física Fy Deseo dirección física de IPb. Pero envío mi IPa y Fa Directo Envío de dirección física Fb y dire- cción internet IPb

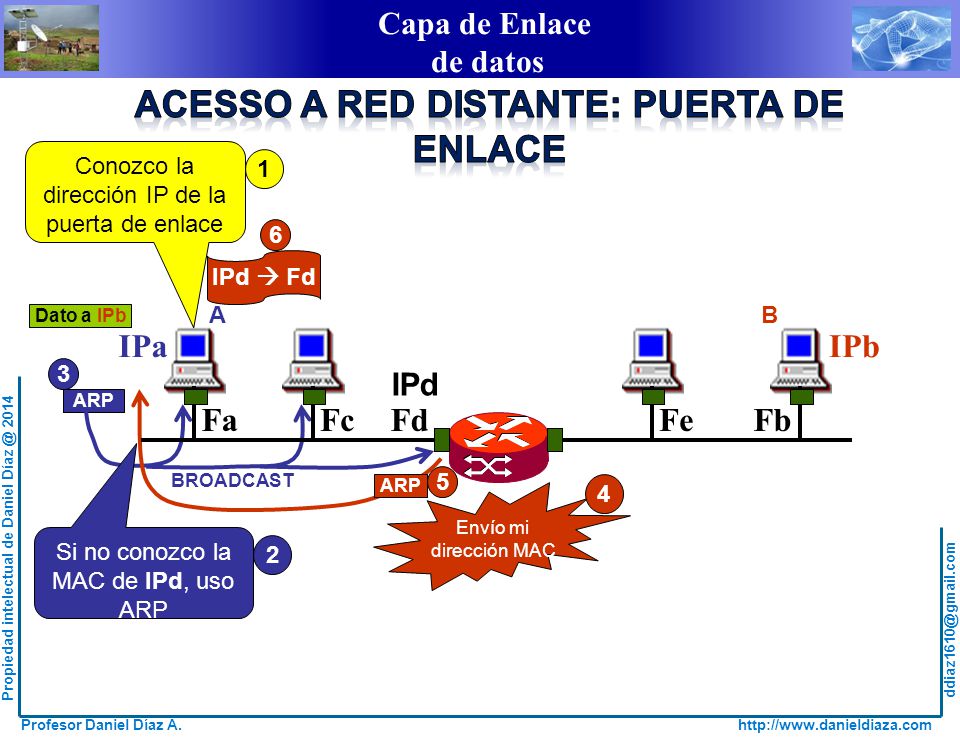

55 ACESSO A RED DISTANTE: PUERTA DE
ENLACE Conozco la dirección IP de la puerta de enlace 1 IPd  Fd 6 IPa IPb Fa Fd Fb Fc Fe A B IPd Dato a IPb ARP 3 BROADCAST ARP 5 Envío mi dirección MAC 4 Si no conozco la MAC de IPd, uso ARP 2

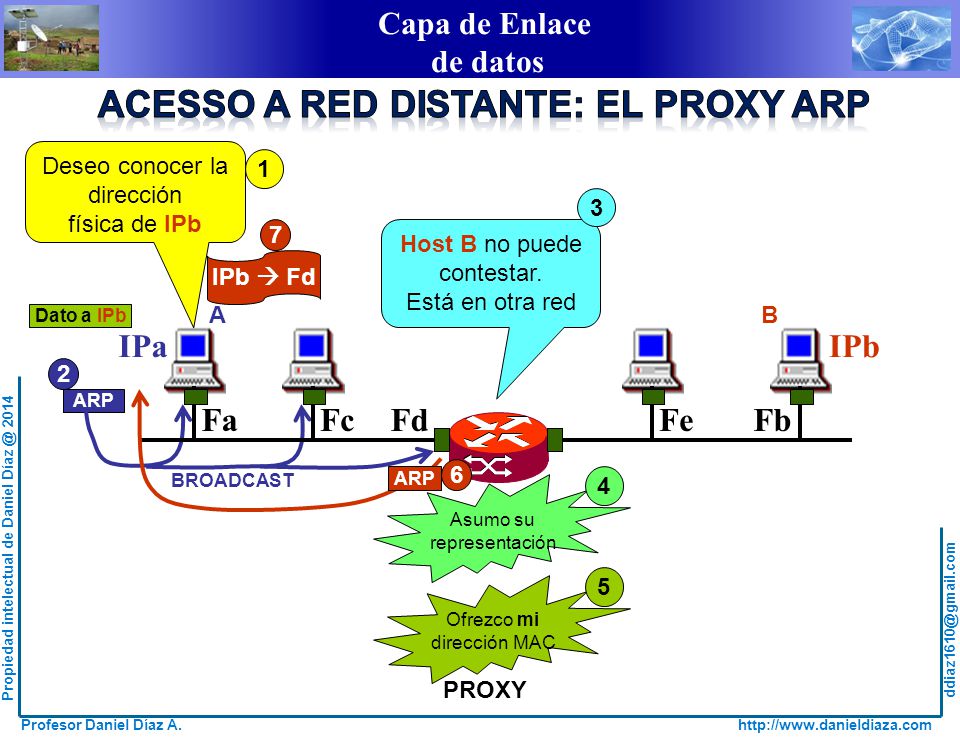

56 ACESSO A RED DISTANTE: EL PROXY ARP
Deseo conocer la dirección física de IPb 1 Host B no puede contestar. Está en otra red 3 IPb  Fd 7 IPa IPb Fa Fd Fb Fc Fe A B Dato a IPb ARP 2 BROADCAST ARP 6 Asumo su representación 4 Ofrezco mi dirección MAC 5 PROXY

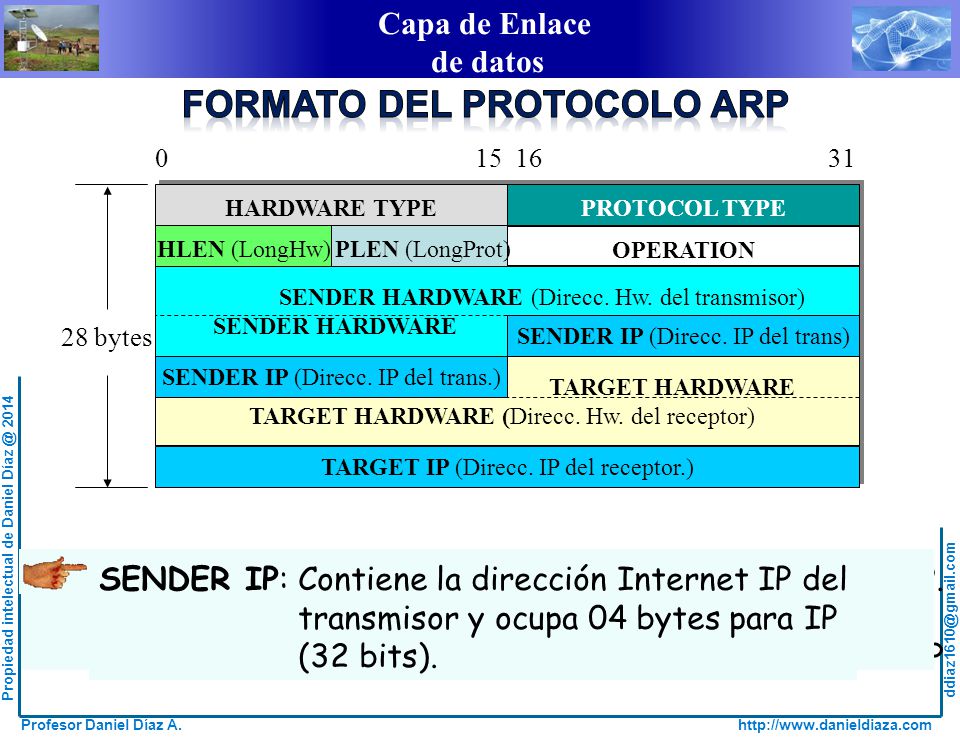

57 FORMATO DEL PROTOCOLO ARP
TARGET IP (Direcc. IP del receptor.) TARGET HARDWARE TARGET HARDWARE (Direcc. Hw. del receptor) SENDER HARDWARE (Direcc. Hw. del transmisor) SENDER HARDWARE OPERATION HARDWARE TYPE HLEN (LongHw) PLEN (LongProt) PROTOCOL TYPE SENDER IP (Direcc. IP del trans) SENDER IP (Direcc. IP del trans.) 28 bytes SENDER IP: Contiene la dirección Internet IP del transmisor y ocupa 04 bytes para IP (32 bits). OPERATION : Especifica la operación del protocolo ARP. 1 Solicitud ARP Solicitud RARP 2 Respuesta ARP Respuesta RARP SENDER HARDWARE: Contiene la dirección hardware del transmisor y ocupa 06 bytes para Ethernet (48 bits). PLEN : Indica la longitud de la dirección Internet (IP). Para IP, es de 04 bytes (32 bits). HARDWARE TYPE : Tipo de interfaz de hardware. Valor de 1 para Ethernet. PROTOCOL TYPE : Indica el protocolo de alto nivel. Valor de 0800 para IP. HLEN : Indica la longitud de la dirección hardware. Para Ethernet, es de 06 bytes (48 bits).

58 28 bytes del protocolo ARP
ARP ENCAPSULADO EN UNA TRAMA TARGET IP (Direcc. IP del receptor.) TARGET HARDWARE TARGET HARDWARE (Direcc. Hw. del receptor) SENDER HARDWARE (Direcc. Hw. del transmisor) SENDER HARDWARE OPERATION HARDWARE TYPE HLEN (LongHw) PLEN (LongProt) PROTOCOL TYPE SENDER IP (Direcc. IP del trans) SENDER IP (Direcc. IP del trans.) 28 bytes 28 bytes del protocolo ARP Trama Ethernet Direcc. destino origen Tipo 0806 Datos Mínimo 46 bytes 28 bytes del protocolo ARP 18 bytes de relleno

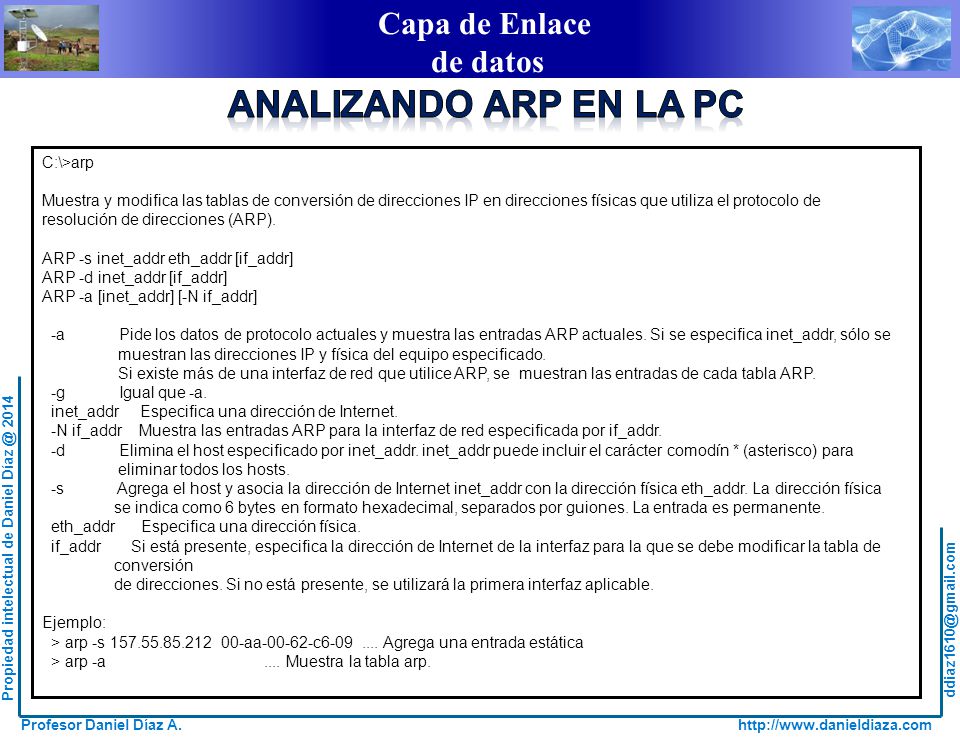

59 ANALIZANDO ARP EN LA PC C:\>arp
Muestra y modifica las tablas de conversión de direcciones IP en direcciones físicas que utiliza el protocolo de resolución de direcciones (ARP). ARP -s inet_addr eth_addr [if_addr] ARP -d inet_addr [if_addr] ARP -a [inet_addr] [-N if_addr] -a Pide los datos de protocolo actuales y muestra las entradas ARP actuales. Si se especifica inet_addr, sólo se muestran las direcciones IP y física del equipo especificado. Si existe más de una interfaz de red que utilice ARP, se muestran las entradas de cada tabla ARP. -g Igual que -a. inet_addr Especifica una dirección de Internet. -N if_addr Muestra las entradas ARP para la interfaz de red especificada por if_addr. -d Elimina el host especificado por inet_addr. inet_addr puede incluir el carácter comodín * (asterisco) para eliminar todos los hosts. -s Agrega el host y asocia la dirección de Internet inet_addr con la dirección física eth_addr. La dirección física se indica como 6 bytes en formato hexadecimal, separados por guiones. La entrada es permanente. eth_addr Especifica una dirección física. if_addr Si está presente, especifica la dirección de Internet de la interfaz para la que se debe modificar la tabla de conversión de direcciones. Si no está presente, se utilizará la primera interfaz aplicable. Ejemplo: > arp -s aa c Agrega una entrada estática > arp -a Muestra la tabla arp.

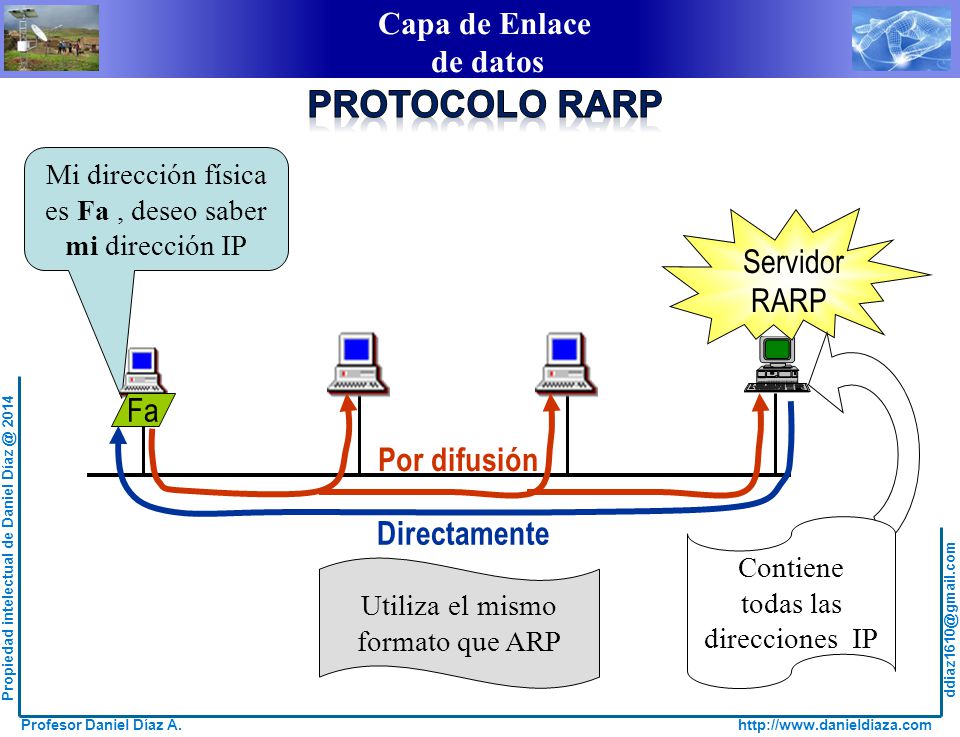

60 PROTOCOLO RARP Servidor RARP Fa Por difusión Directamente
Mi dirección física es Fa , deseo saber mi dirección IP Servidor RARP Fa Contiene todas las direcciones IP Por difusión Directamente Utiliza el mismo formato que ARP

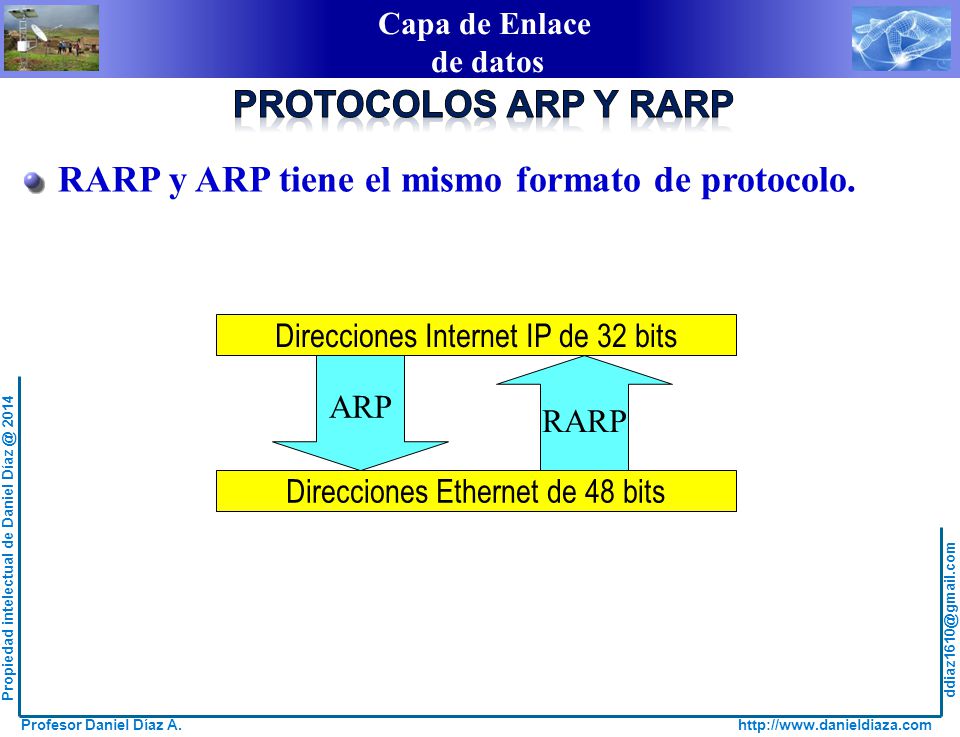

61 RARP y ARP tiene el mismo formato de protocolo.
PROTOCOLOS ARP y RARP RARP y ARP tiene el mismo formato de protocolo. Direcciones Internet IP de 32 bits Direcciones Ethernet de 48 bits ARP RARP

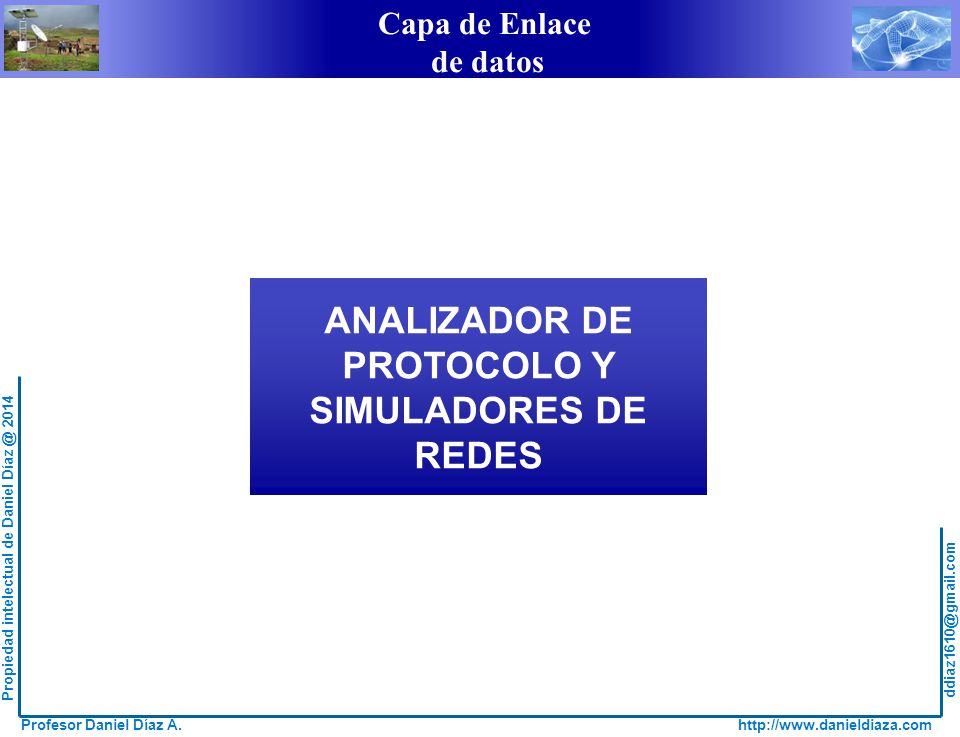

62 ANALIZADOR DE PROTOCOLO Y SIMULADORES DE REDES

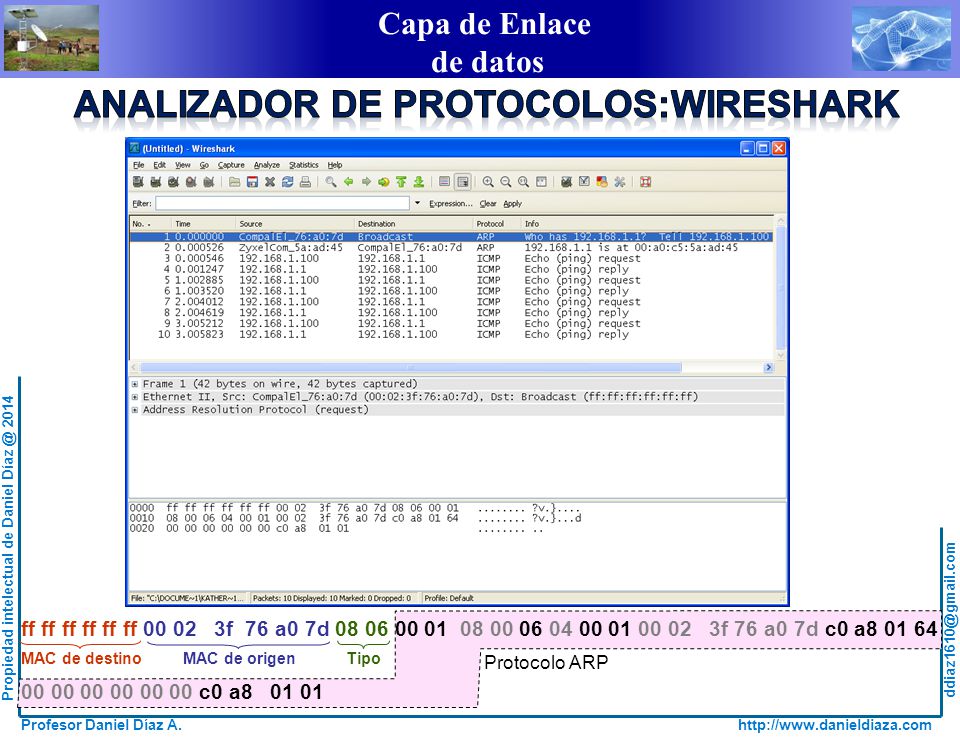

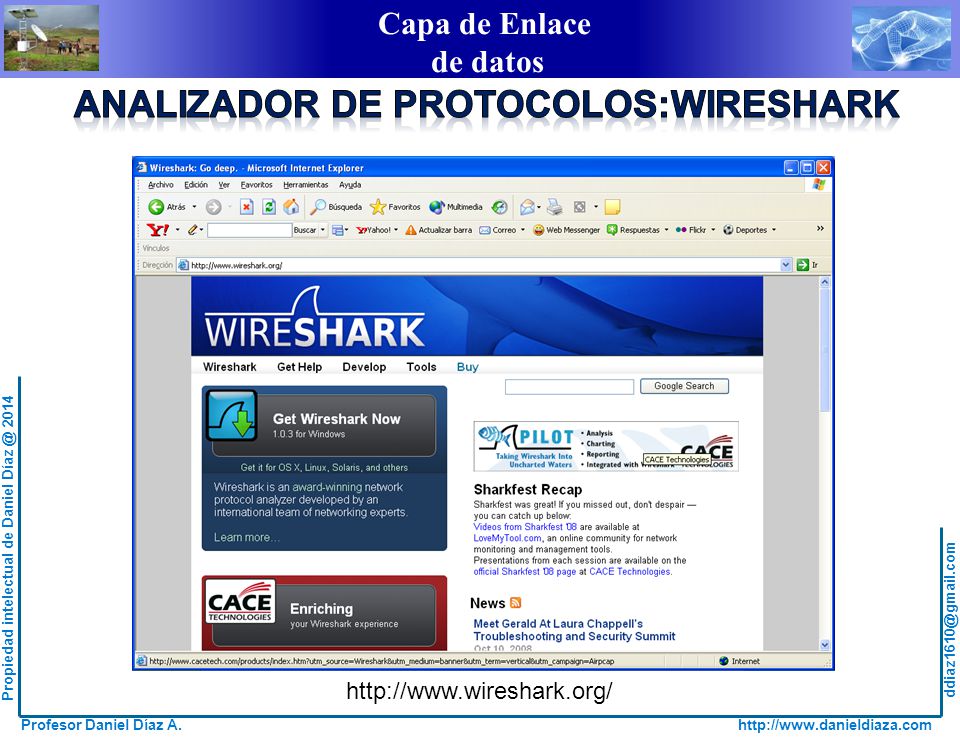

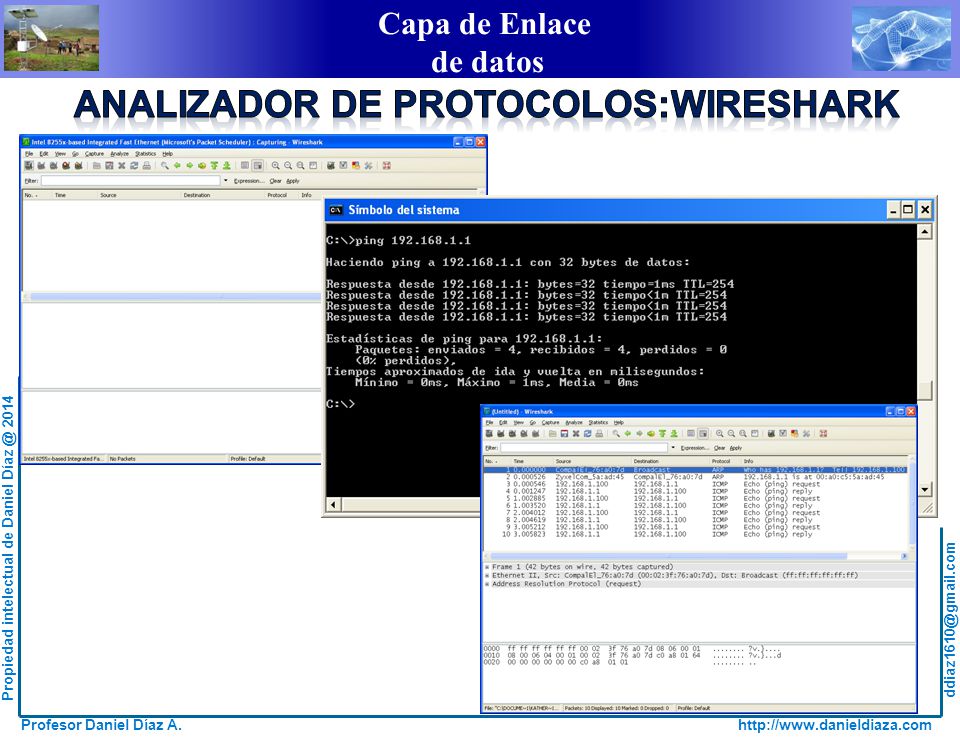

63 ANALIZADOR DE PROTOCOLOS:WIRESHARK

64 ANALIZADOR DE PROTOCOLOS:WIRESHARK

65 ANALIZADOR DE PROTOCOLOS:WIRESHARK
ff ff ff ff ff ff f 76 a0 7d f 76 a0 7d c0 a c0 a MAC de destino MAC de origen Tipo Protocolo ARP

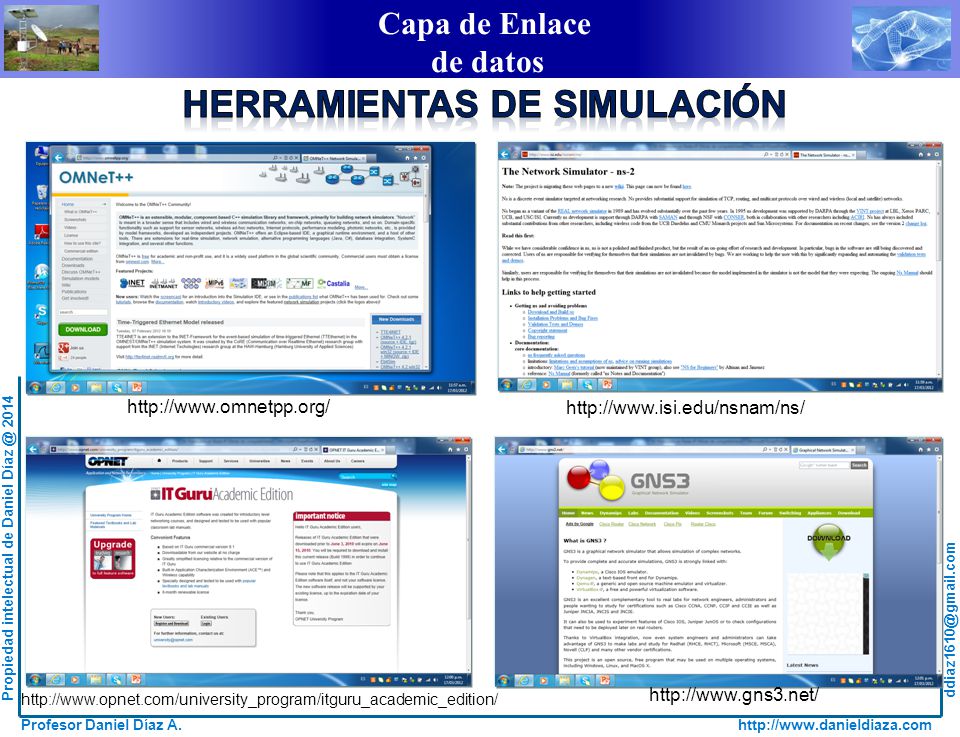

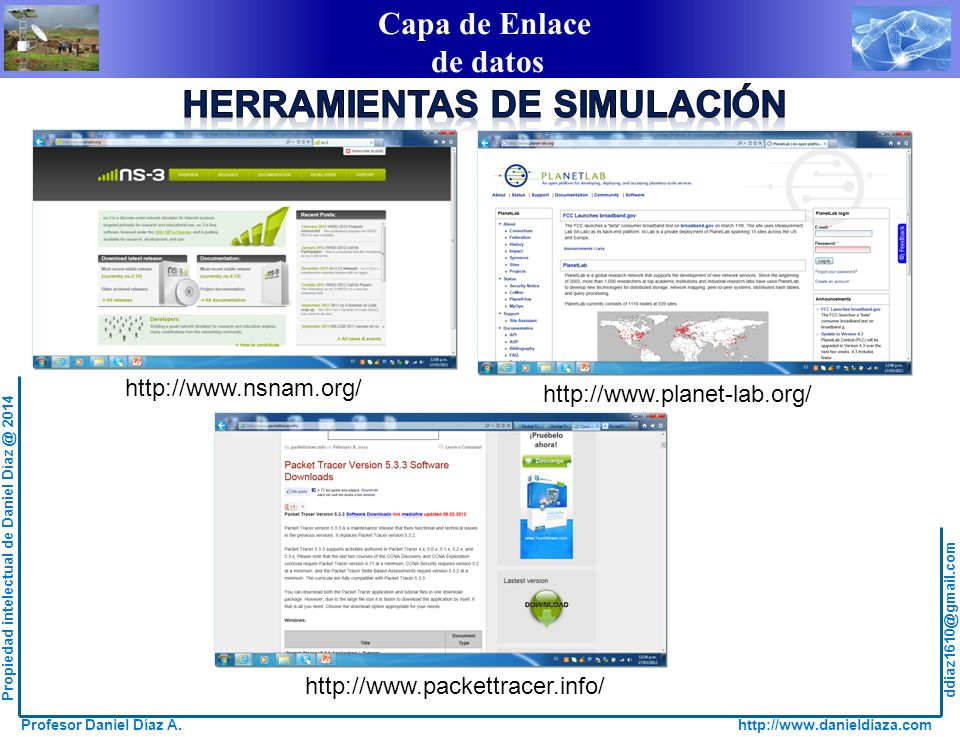

66 HERRAMIENTAS DE SIMULACIÓN

67 HERRAMIENTAS DE SIMULACIÓN

68 MÉTODO DE TRANSMISIÓN

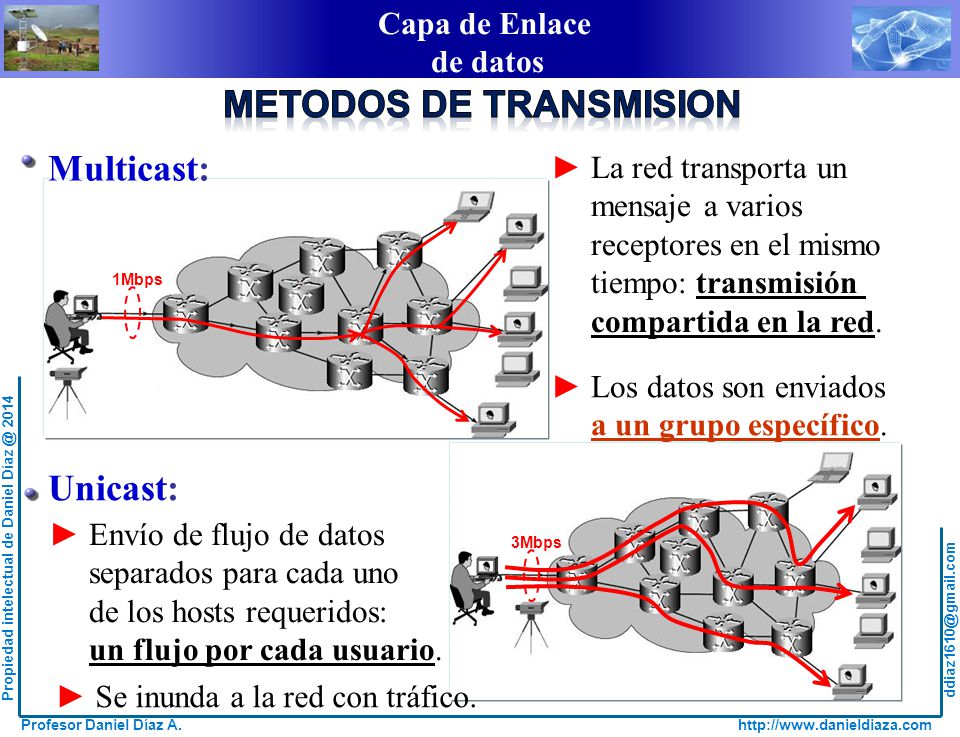

69 METODOS DE TRANSMISION
Multicast: ► La red transporta un mensaje a varios receptores en el mismo tiempo: transmisión compartida en la red. ► Los datos son enviados a un grupo específico. 1Mbps Unicast: ► Envío de flujo de datos separados para cada uno de los hosts requeridos: un flujo por cada usuario. ► Se inunda a la red con tráfico. 3Mbps

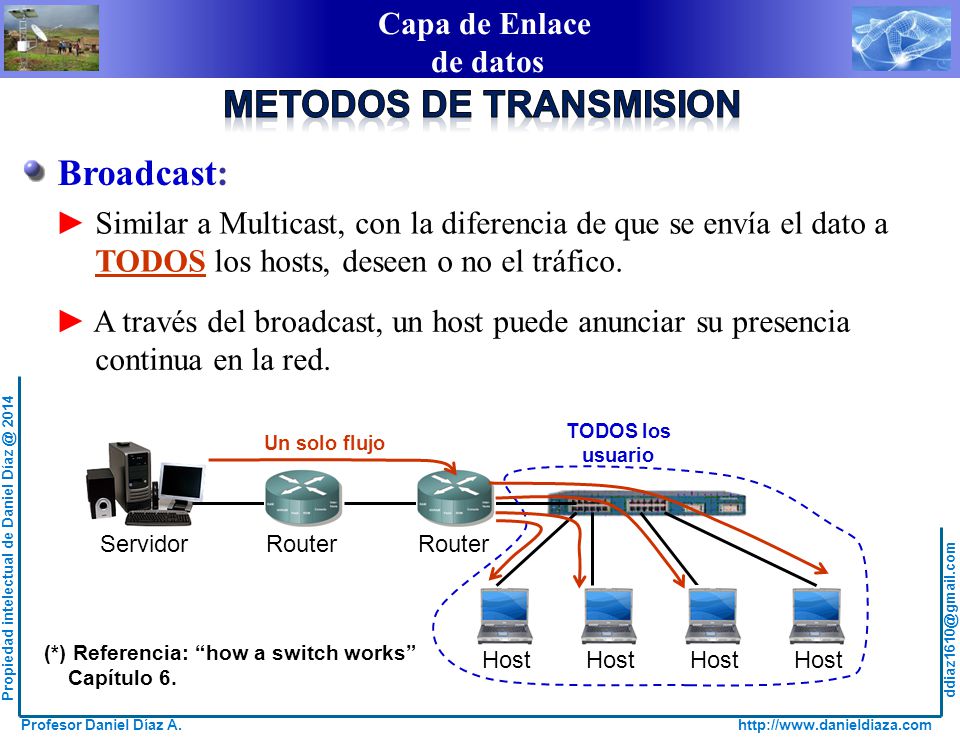

70 METODOS DE TRANSMISION
Broadcast: ► Similar a Multicast, con la diferencia de que se envía el dato a TODOS los hosts, deseen o no el tráfico. ► A través del broadcast, un host puede anunciar su presencia continua en la red. TODOS los usuario Un solo flujo Servidor Host Router (*) Referencia: “how a switch works” Capítulo 6.

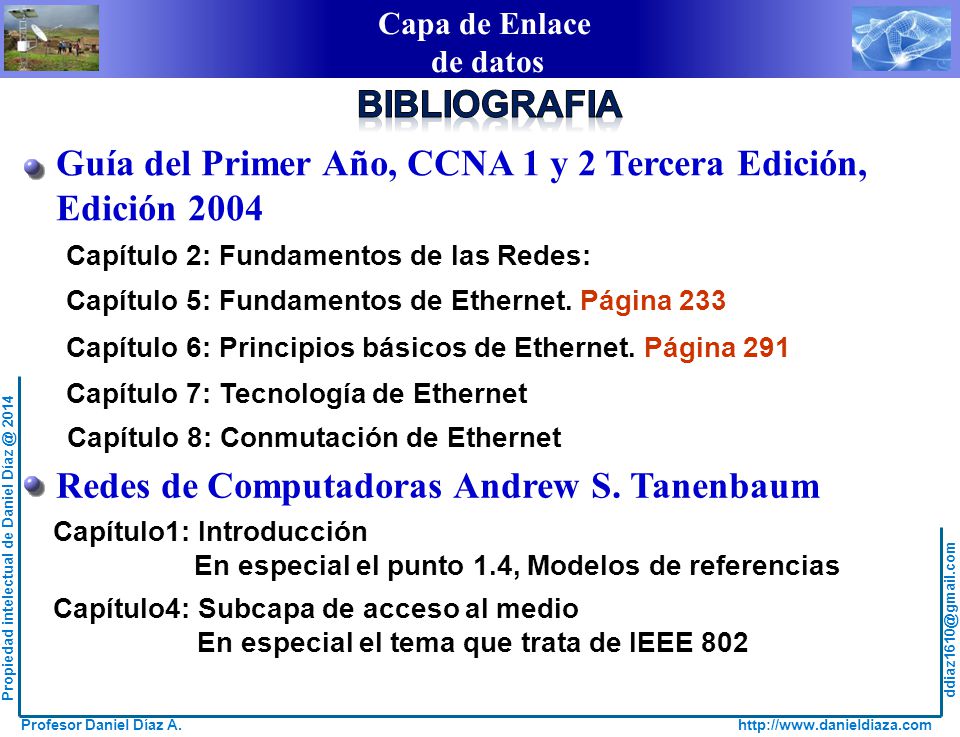

71 Guía del Primer Año, CCNA 1 y 2 Tercera Edición, Edición 2004
BIBLIOGRAFIA Guía del Primer Año, CCNA 1 y 2 Tercera Edición, Edición 2004 Capítulo 2: Fundamentos de las Redes: Capítulo 5: Fundamentos de Ethernet. Página 233 Capítulo 6: Principios básicos de Ethernet. Página 291 Capítulo 7: Tecnología de Ethernet Capítulo 8: Conmutación de Ethernet Capítulo1: Introducción En especial el punto 1.4, Modelos de referencias Capítulo4: Subcapa de acceso al medio En especial el tema que trata de IEEE 802 Redes de Computadoras Andrew S. Tanenbaum

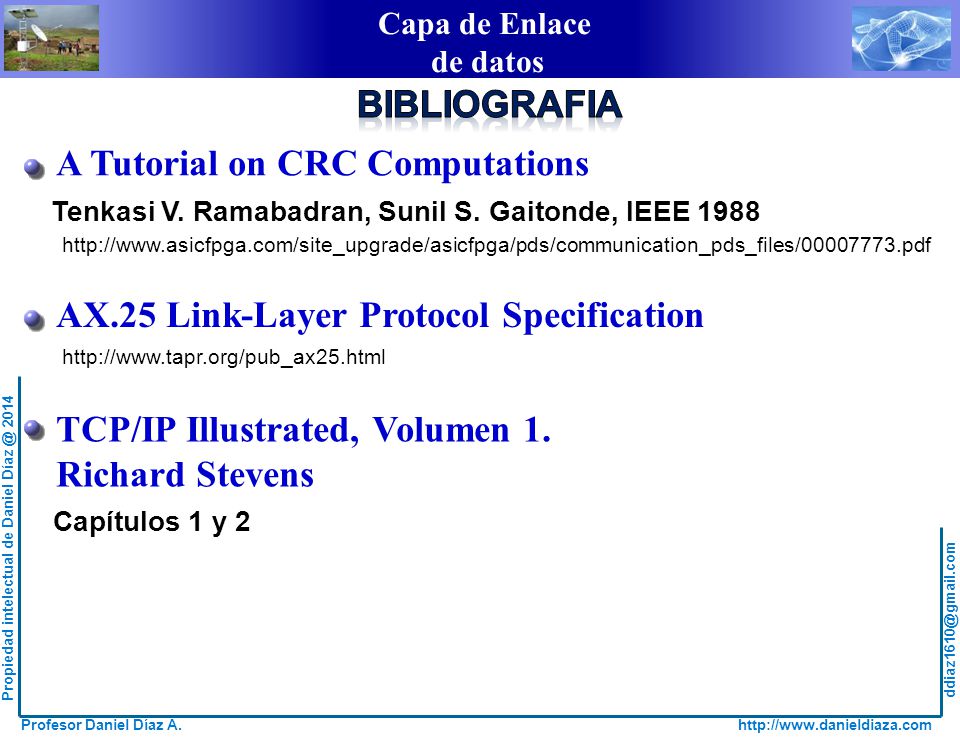

72 A Tutorial on CRC Computations
BIBLIOGRAFIA A Tutorial on CRC Computations Tenkasi V. Ramabadran, Sunil S. Gaitonde, IEEE 1988 AX.25 Link-Layer Protocol Specification Capítulos 1 y 2 TCP/IP Illustrated, Volumen 1. Richard Stevens
