1 1© Copyright 2013 EMC Corporation. Todos los derechos reservados. Objetivos y Alcances del Proyecto

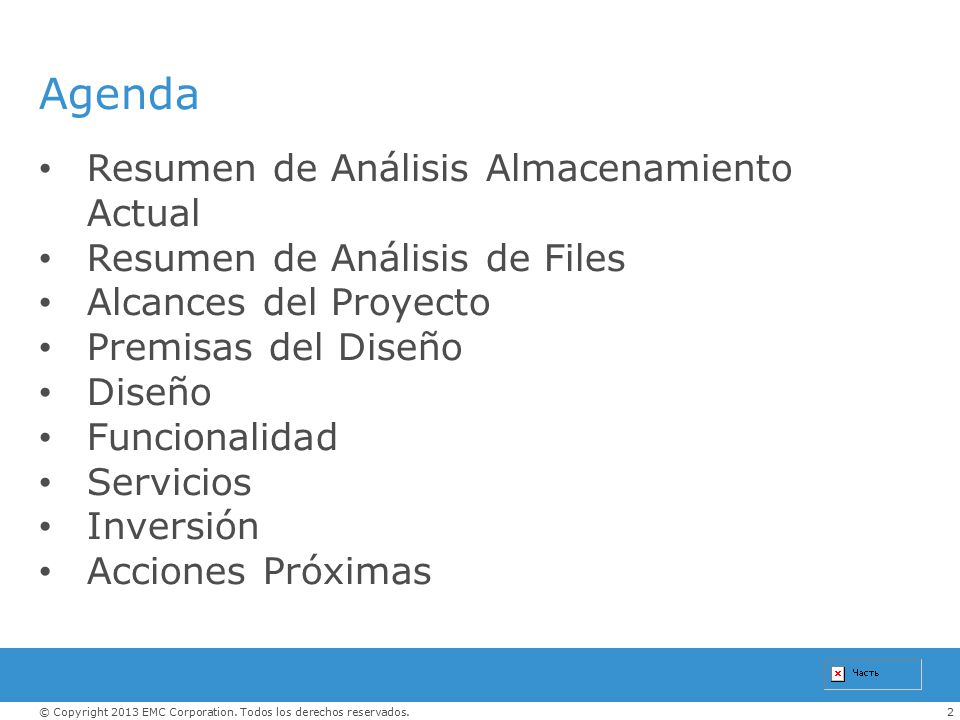

2 2© Copyright 2013 EMC Corporation. Todos los derechos reservados. Agenda Resumen de Análisis Almacenamiento Actual Resumen de Análisis de Files Alcances del Proyecto Premisas del Diseño Diseño Funcionalidad Servicios Inversión Acciones Próximas

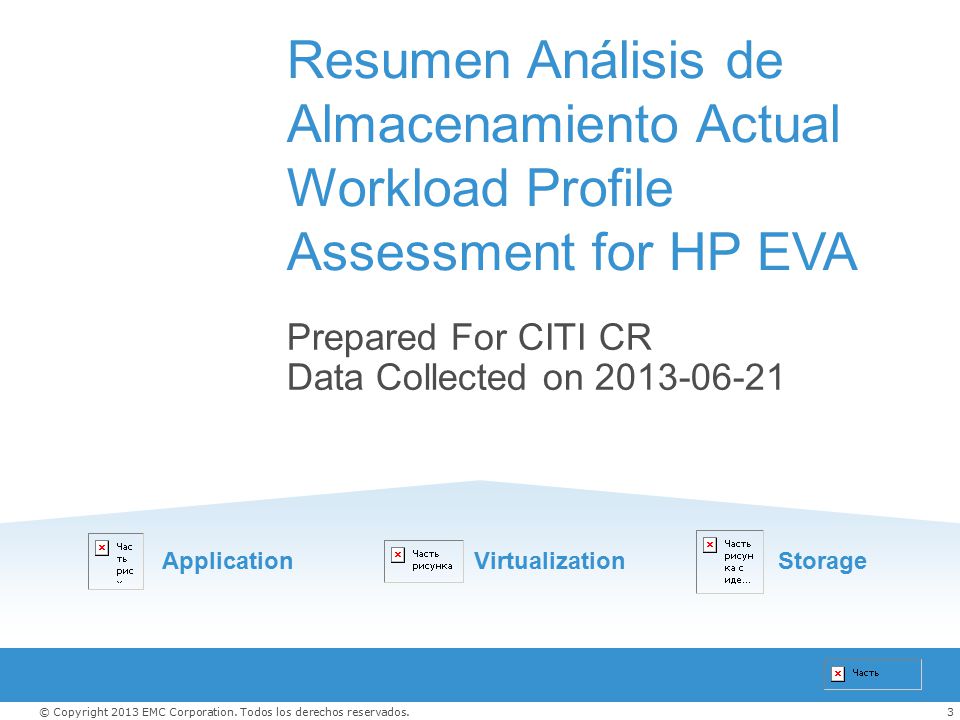

3 3© Copyright 2013 EMC Corporation. Todos los derechos reservados. ApplicationVirtualizationStorage Resumen Análisis de Almacenamiento Actual Workload Profile Assessment for HP EVA Prepared For CITI CR Data Collected on 2013-06-21

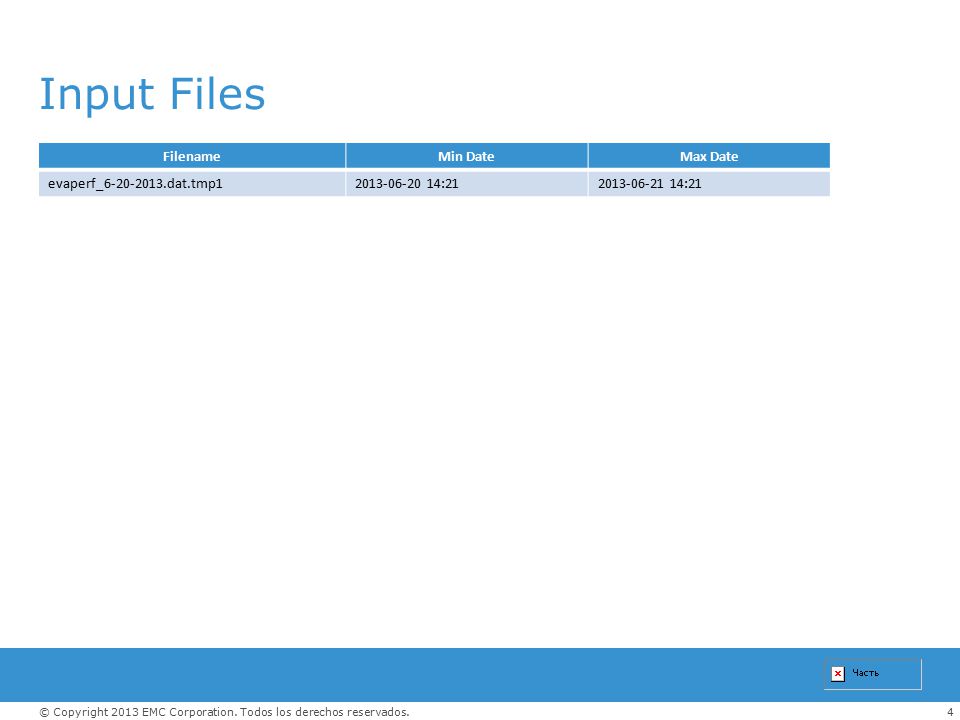

4 4© Copyright 2013 EMC Corporation. Todos los derechos reservados. Input Files FilenameMin DateMax Date evaperf_6-20-2013.dat.tmp12013-06-20 14:212013-06-21 14:21

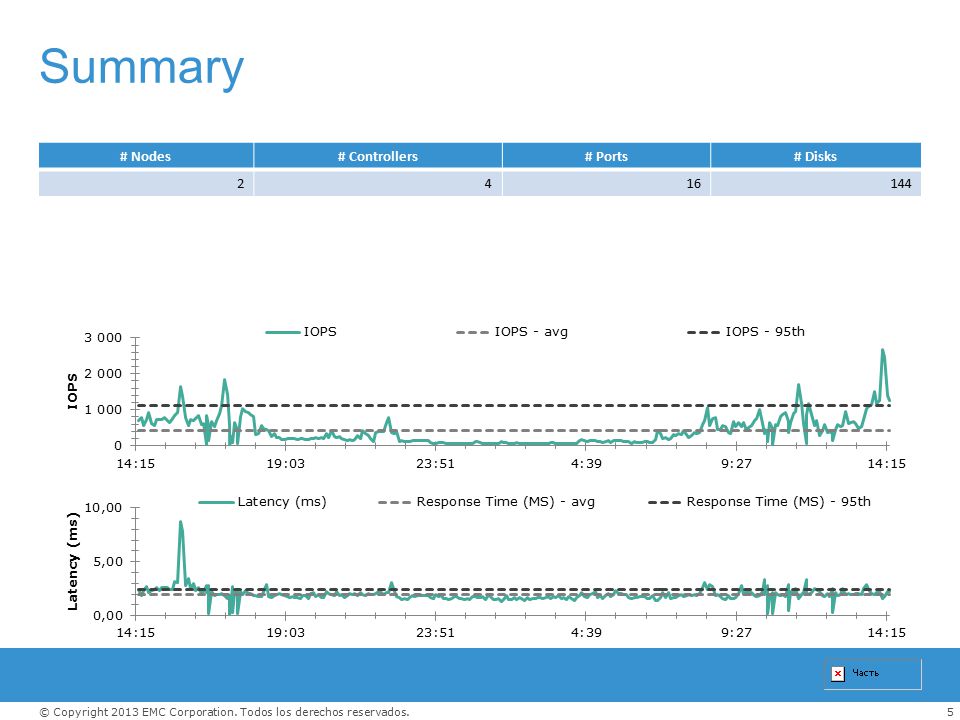

5 5© Copyright 2013 EMC Corporation. Todos los derechos reservados. Summary # Nodes# Controllers# Ports# Disks 2416144

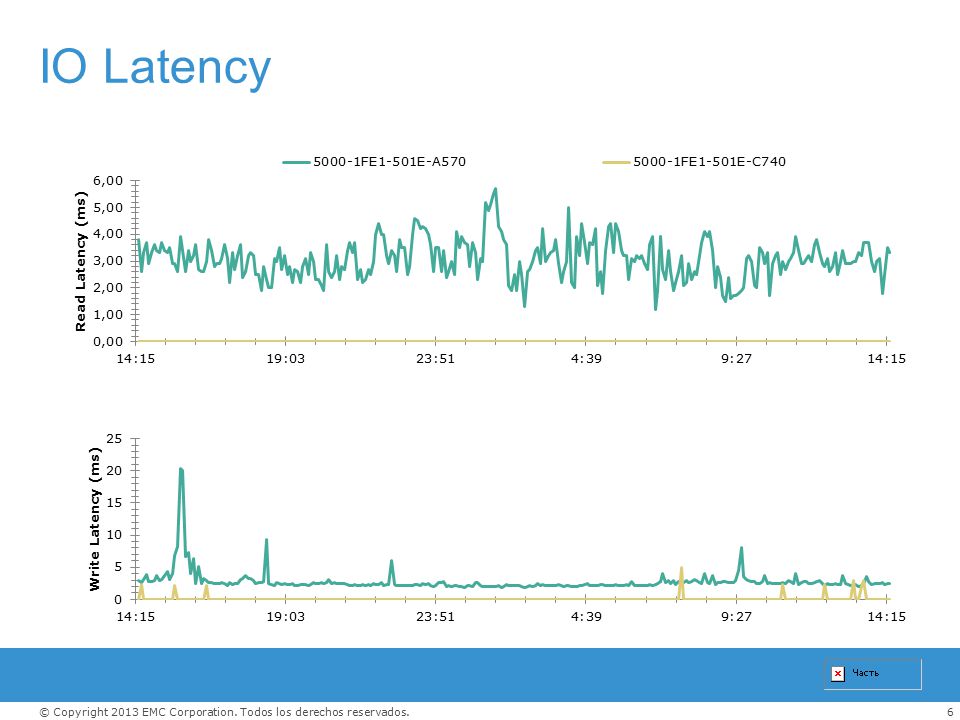

6 6© Copyright 2013 EMC Corporation. Todos los derechos reservados. IO Latency

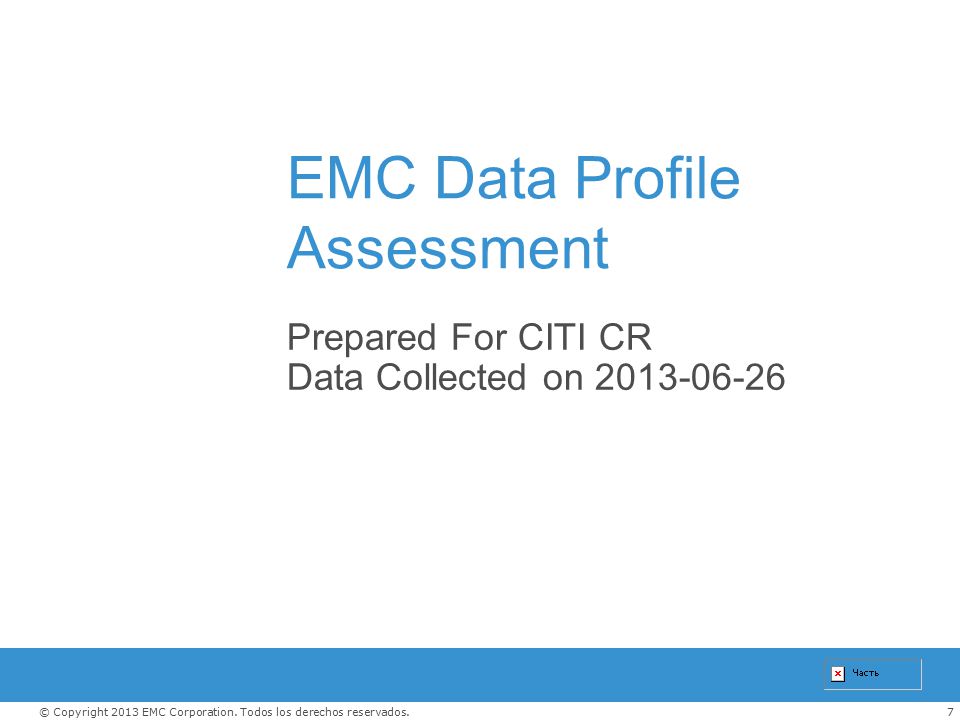

7 7© Copyright 2013 EMC Corporation. Todos los derechos reservados. EMC Data Profile Assessment Prepared For CITI CR Data Collected on 2013-06-26

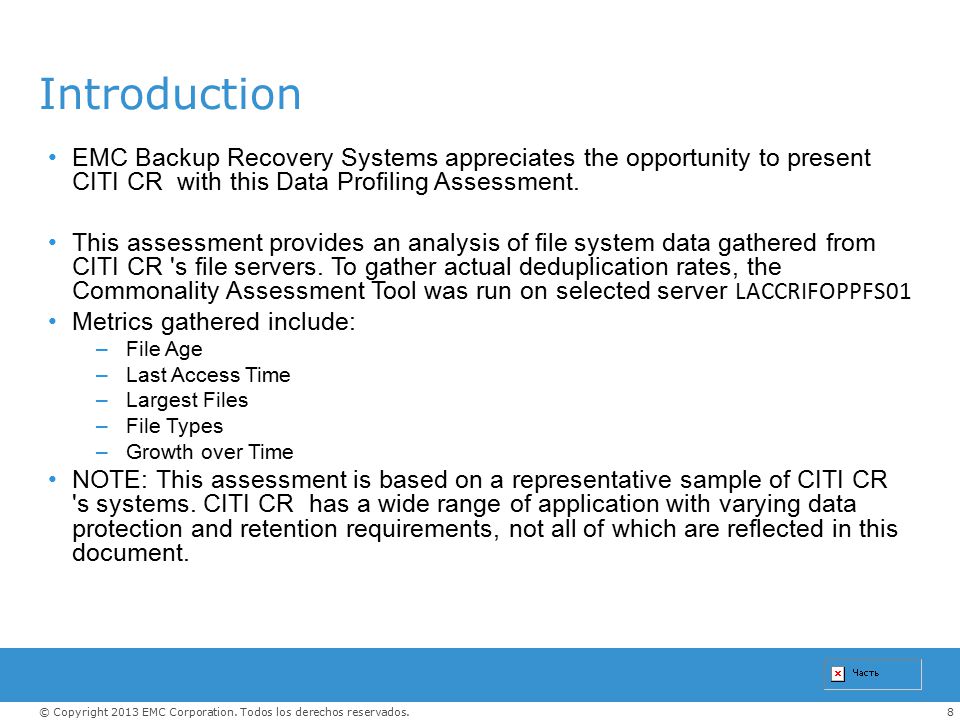

8 8© Copyright 2013 EMC Corporation. Todos los derechos reservados. Introduction EMC Backup Recovery Systems appreciates the opportunity to present CITI CR with this Data Profiling Assessment. This assessment provides an analysis of file system data gathered from CITI CR 's file servers. To gather actual deduplication rates, the Commonality Assessment Tool was run on selected server LACCRIFOPPFS01 Metrics gathered include: –File Age –Last Access Time –Largest Files –File Types –Growth over Time NOTE: This assessment is based on a representative sample of CITI CR 's systems. CITI CR has a wide range of application with varying data protection and retention requirements, not all of which are reflected in this document.

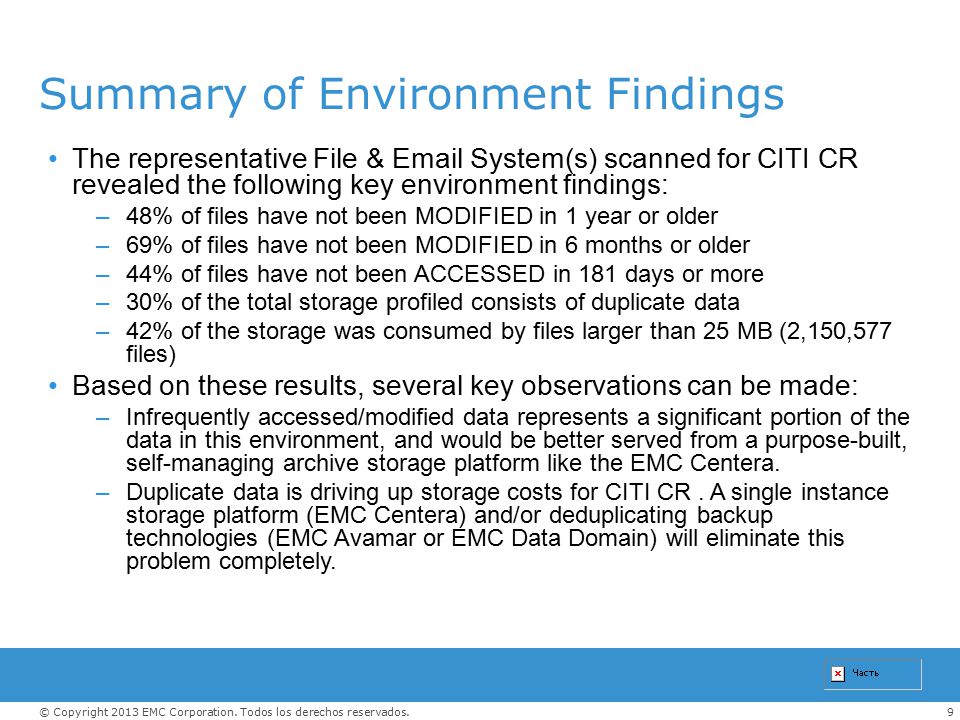

9 9© Copyright 2013 EMC Corporation. Todos los derechos reservados. Summary of Environment Findings The representative File & Email System(s) scanned for CITI CR revealed the following key environment findings: –48% of files have not been MODIFIED in 1 year or older –69% of files have not been MODIFIED in 6 months or older –44% of files have not been ACCESSED in 181 days or more –30% of the total storage profiled consists of duplicate data –42% of the storage was consumed by files larger than 25 MB (2,150,577 files) Based on these results, several key observations can be made: –Infrequently accessed/modified data represents a significant portion of the data in this environment, and would be better served from a purpose-built, self-managing archive storage platform like the EMC Centera. –Duplicate data is driving up storage costs for CITI CR. A single instance storage platform (EMC Centera) and/or deduplicating backup technologies (EMC Avamar or EMC Data Domain) will eliminate this problem completely.

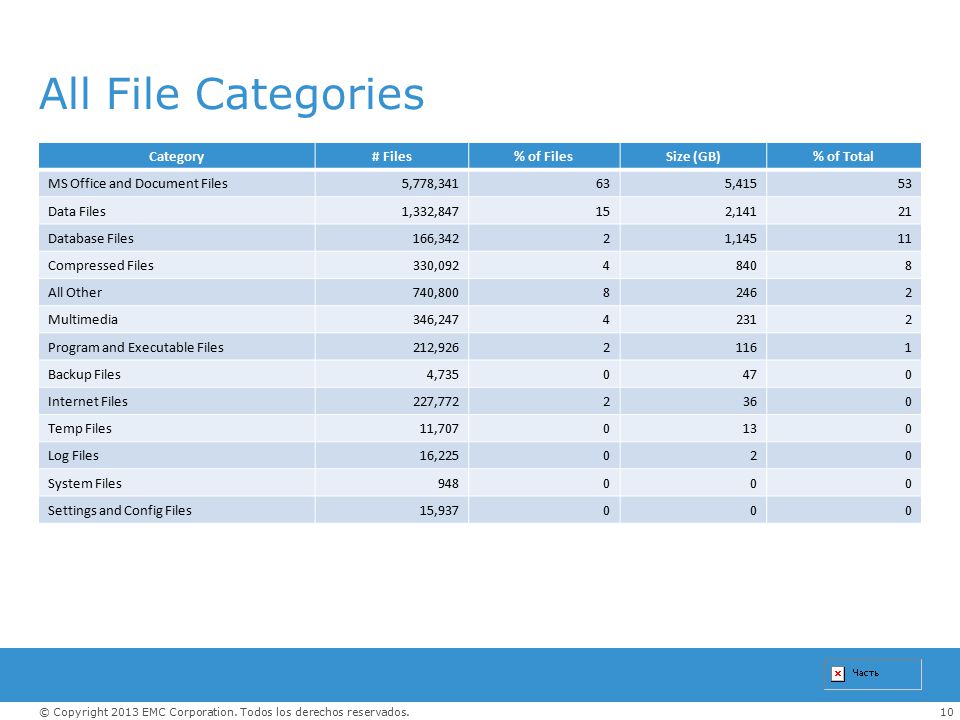

10 10© Copyright 2013 EMC Corporation. Todos los derechos reservados. All File Categories Category# Files% of FilesSize (GB)% of Total MS Office and Document Files5,778,341635,41553 Data Files1,332,847152,14121 Database Files166,34221,14511 Compressed Files330,09248408 All Other740,80082462 Multimedia346,24742312 Program and Executable Files212,92621161 Backup Files4,7350470 Internet Files227,7722360 Temp Files11,7070130 Log Files16,225020 System Files948000 Settings and Config Files15,937000

11 11© Copyright 2013 EMC Corporation. Todos los derechos reservados. Static Files and Storage Consumption TypeHostUtilized (GB)Available (GB)Total (GB)% Used Current StateLACCRIFOPPFS0110,3582,64213,00080 Excluding Files Not Changed in Past Six MonthsLACCRIFOPPFS013,2279,77313,00025

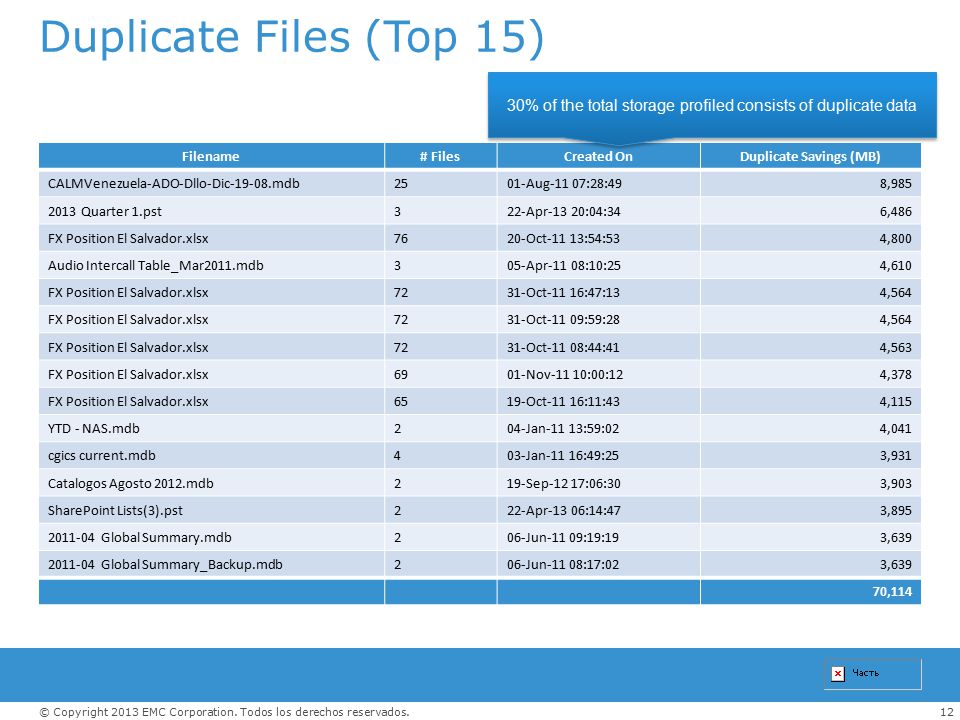

12 12© Copyright 2013 EMC Corporation. Todos los derechos reservados. Duplicate Files (Top 15) Filename# FilesCreated OnDuplicate Savings (MB) CALMVenezuela-ADO-Dllo-Dic-19-08.mdb2501-Aug-11 07:28:498,985 2013 Quarter 1.pst322-Apr-13 20:04:346,486 FX Position El Salvador.xlsx7620-Oct-11 13:54:534,800 Audio Intercall Table_Mar2011.mdb305-Apr-11 08:10:254,610 FX Position El Salvador.xlsx7231-Oct-11 16:47:134,564 FX Position El Salvador.xlsx7231-Oct-11 09:59:284,564 FX Position El Salvador.xlsx7231-Oct-11 08:44:414,563 FX Position El Salvador.xlsx6901-Nov-11 10:00:124,378 FX Position El Salvador.xlsx6519-Oct-11 16:11:434,115 YTD - NAS.mdb204-Jan-11 13:59:024,041 cgics current.mdb403-Jan-11 16:49:253,931 Catalogos Agosto 2012.mdb219-Sep-12 17:06:303,903 SharePoint Lists(3).pst222-Apr-13 06:14:473,895 2011-04 Global Summary.mdb206-Jun-11 09:19:193,639 2011-04 Global Summary_Backup.mdb206-Jun-11 08:17:023,639 70,114 30% of the total storage profiled consists of duplicate data

13 13© Copyright 2013 EMC Corporation. Todos los derechos reservados. Objetivos y Alcances del Proyecto

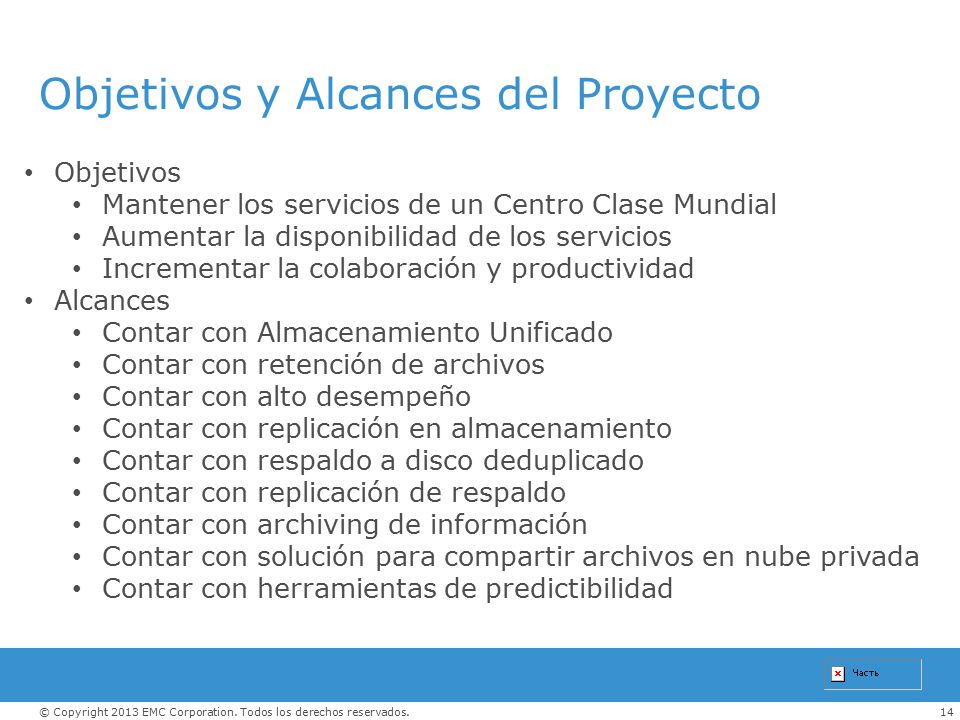

14 14© Copyright 2013 EMC Corporation. Todos los derechos reservados. Objetivos y Alcances del Proyecto Objetivos Mantener los servicios de un Centro Clase Mundial Aumentar la disponibilidad de los servicios Incrementar la colaboración y productividad Alcances Contar con Almacenamiento Unificado Contar con retención de archivos Contar con alto desempeño Contar con replicación en almacenamiento Contar con respaldo a disco deduplicado Contar con replicación de respaldo Contar con archiving de información Contar con solución para compartir archivos en nube privada Contar con herramientas de predictibilidad

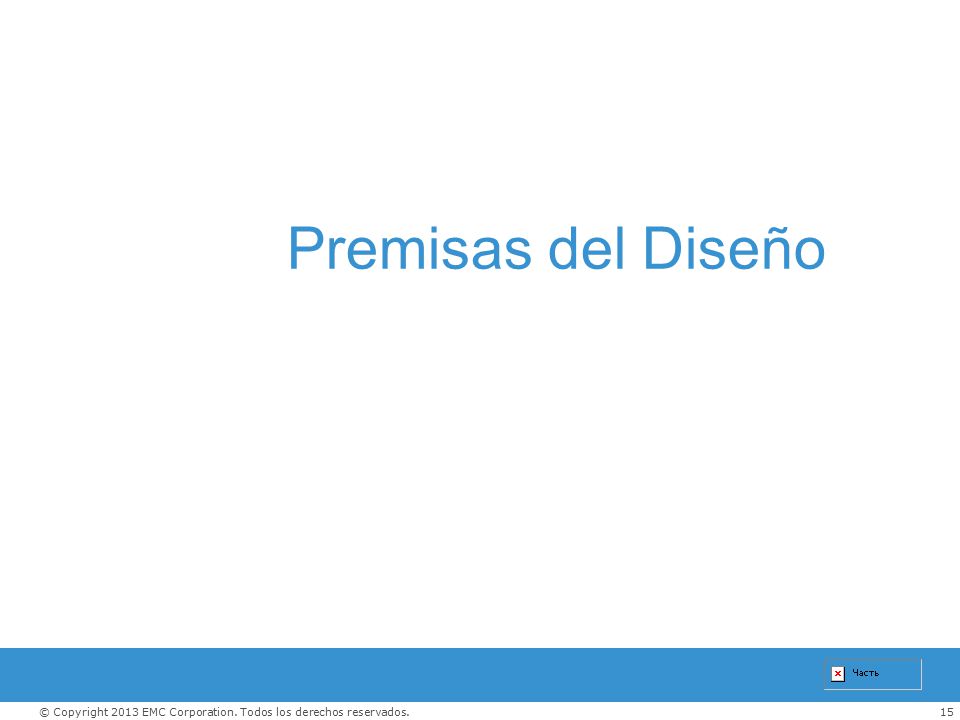

15 15© Copyright 2013 EMC Corporation. Todos los derechos reservados. Premisas del Diseño

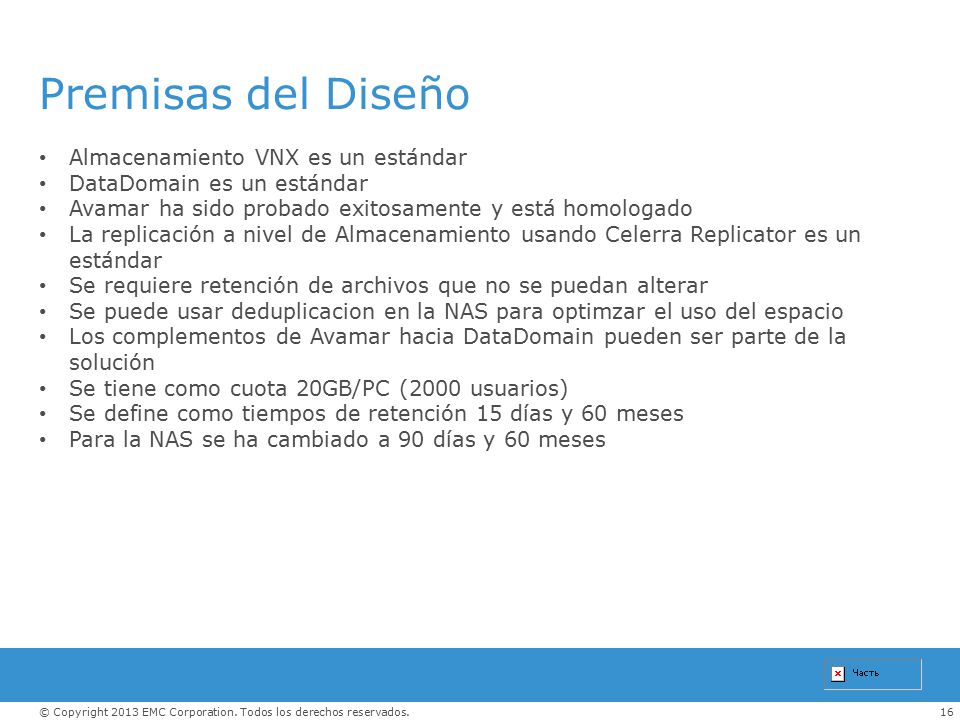

16 16© Copyright 2013 EMC Corporation. Todos los derechos reservados. Premisas del Diseño Almacenamiento VNX es un estándar DataDomain es un estándar Avamar ha sido probado exitosamente y está homologado La replicación a nivel de Almacenamiento usando Celerra Replicator es un estándar Se requiere retención de archivos que no se puedan alterar Se puede usar deduplicacion en la NAS para optimzar el uso del espacio Los complementos de Avamar hacia DataDomain pueden ser parte de la solución Se tiene como cuota 20GB/PC (2000 usuarios) Se define como tiempos de retención 15 días y 60 meses Para la NAS se ha cambiado a 90 días y 60 meses

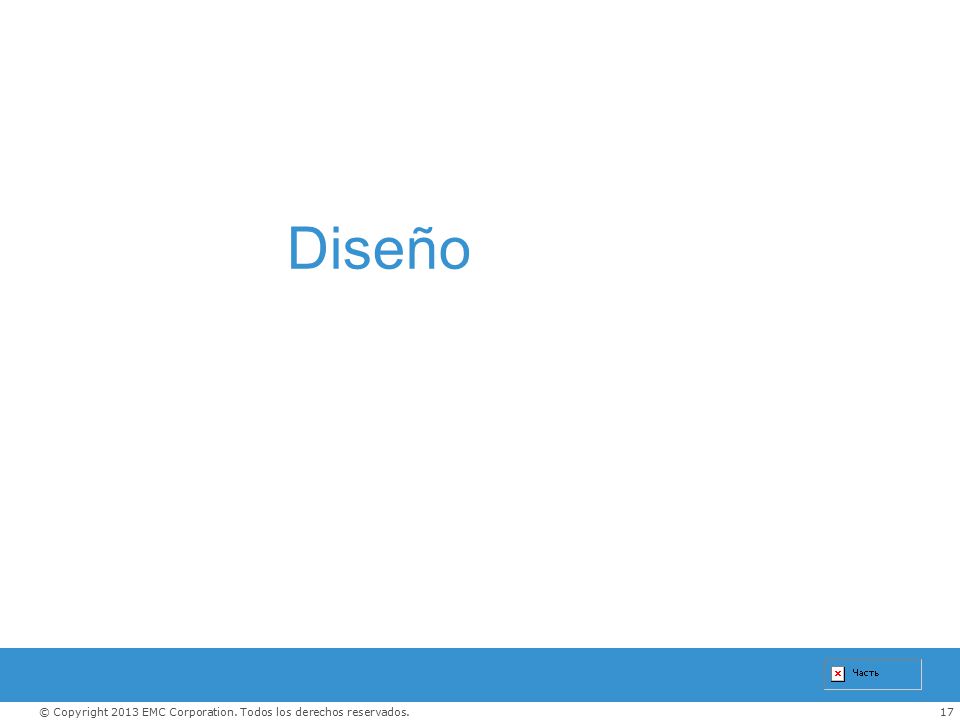

17 17© Copyright 2013 EMC Corporation. Todos los derechos reservados. Diseño

18 18© Copyright 2013 EMC Corporation. Todos los derechos reservados. Solución Almacenamiento y Respaldo CITI Costa Rica Server 1 Server n …………… …………… ……. Switches FC Sitio Primario Server 1 Server m Físicos, Virtuales Avamar DD 860 Server 1 Server n …………… …………… ……. Switches FC Sitio Secundario Server 1 Server m Físicos, Virtuales Avamar 50 TB SAN - NAS 23 TB 7 nodos 23 TB 7 nodos Media Access SYMANTEC 50 TB N TB Activo N TB Archive DD 860 N TB Activo N TB Archive VNX 5700 SAN/NAS File Locking Deduplicacion Compresión FastCache 2 Tiers VNX 5700 SAN/NAS File Locking Deduplicacion Compresión FastCache 2 Tiers ATMOS VE Syncplicity iPAD iPhone Android iPAD iPhone Android CATARCHIVING DD 640 DD 4200 DD 640 DD 4200

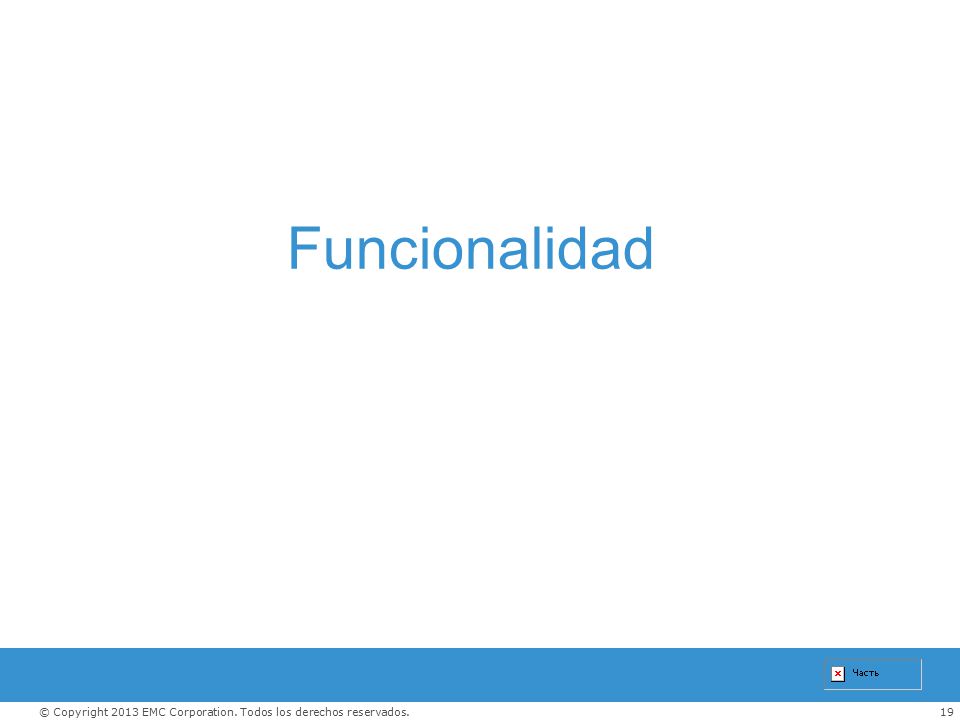

19 19© Copyright 2013 EMC Corporation. Todos los derechos reservados. Funcionalidad

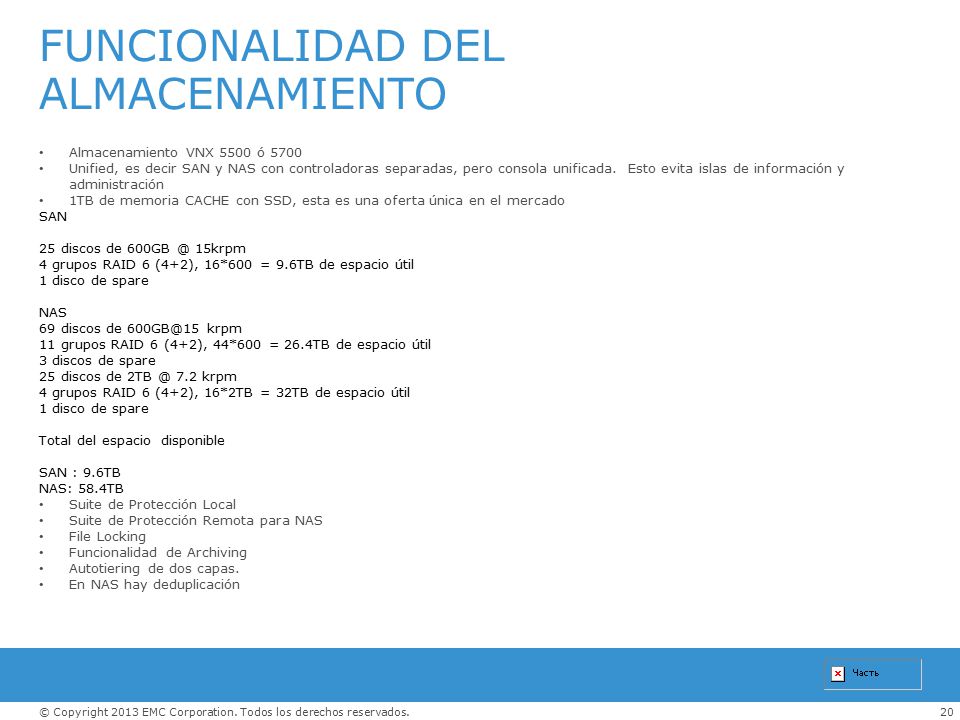

20 20© Copyright 2013 EMC Corporation. Todos los derechos reservados. FUNCIONALIDAD DEL ALMACENAMIENTO Almacenamiento VNX 5500 ó 5700 Unified, es decir SAN y NAS con controladoras separadas, pero consola unificada. Esto evita islas de información y administración 1TB de memoria CACHE con SSD, esta es una oferta única en el mercado SAN 25 discos de 600GB @ 15krpm 4 grupos RAID 6 (4+2), 16*600 = 9.6TB de espacio útil 1 disco de spare NAS 69 discos de 600GB@15 krpm 11 grupos RAID 6 (4+2), 44*600 = 26.4TB de espacio útil 3 discos de spare 25 discos de 2TB @ 7.2 krpm 4 grupos RAID 6 (4+2), 16*2TB = 32TB de espacio útil 1 disco de spare Total del espacio disponible SAN : 9.6TB NAS: 58.4TB Suite de Protección Local Suite de Protección Remota para NAS File Locking Funcionalidad de Archiving Autotiering de dos capas. En NAS hay deduplicación

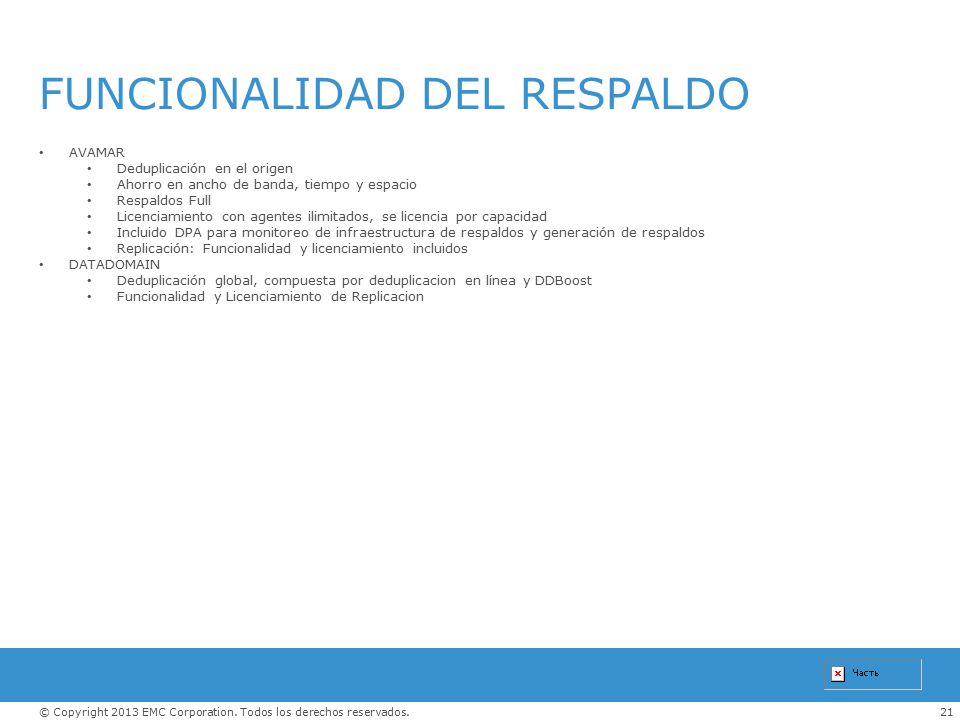

21 21© Copyright 2013 EMC Corporation. Todos los derechos reservados. FUNCIONALIDAD DEL RESPALDO AVAMAR Deduplicación en el origen Ahorro en ancho de banda, tiempo y espacio Respaldos Full Licenciamiento con agentes ilimitados, se licencia por capacidad Incluido DPA para monitoreo de infraestructura de respaldos y generación de respaldos Replicación: Funcionalidad y licenciamiento incluidos DATADOMAIN Deduplicación global, compuesta por deduplicacion en línea y DDBoost Funcionalidad y Licenciamiento de Replicacion

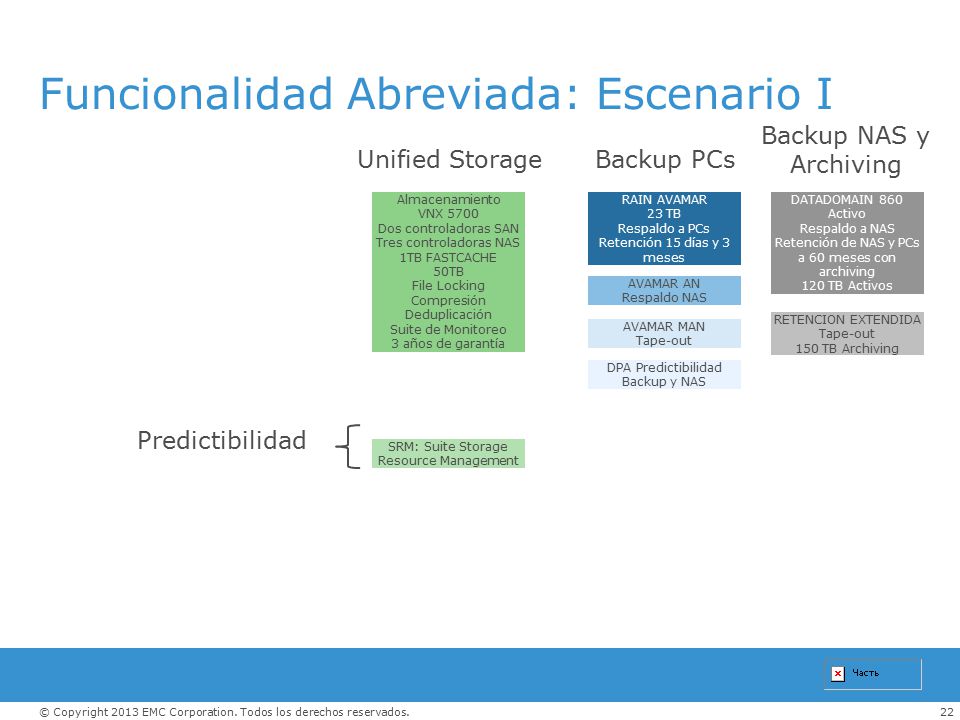

22 22© Copyright 2013 EMC Corporation. Todos los derechos reservados. Funcionalidad Abreviada: Escenario I Almacenamiento VNX 5700 Dos controladoras SAN Tres controladoras NAS 1TB FASTCACHE 50TB File Locking Compresión Deduplicación Suite de Monitoreo 3 años de garantía RAIN AVAMAR 23 TB Respaldo a PCs Retención 15 días y 3 meses DATADOMAIN 860 Activo Respaldo a NAS Retención de NAS y PCs a 60 meses con archiving 120 TB Activos AVAMAR AN Respaldo NAS AVAMAR MAN Tape-out RETENCION EXTENDIDA Tape-out 150 TB Archiving SRM: Suite Storage Resource Management Predictibilidad Unified StorageBackup PCs Backup NAS y Archiving DPA Predictibilidad Backup y NAS

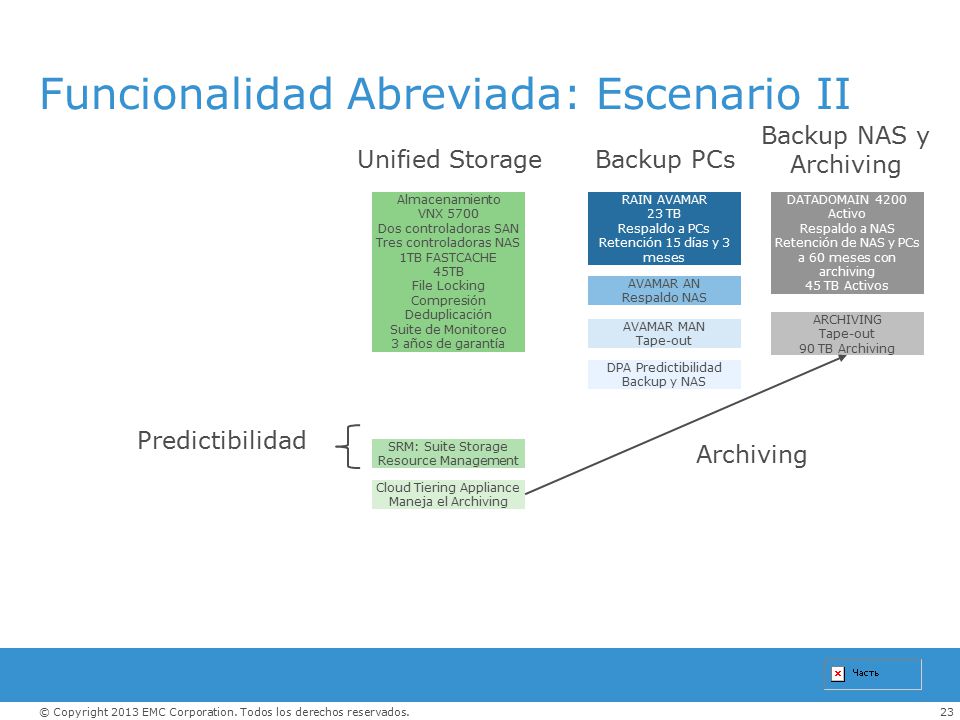

23 23© Copyright 2013 EMC Corporation. Todos los derechos reservados. Funcionalidad Abreviada: Escenario II Almacenamiento VNX 5700 Dos controladoras SAN Tres controladoras NAS 1TB FASTCACHE 45TB File Locking Compresión Deduplicación Suite de Monitoreo 3 años de garantía RAIN AVAMAR 23 TB Respaldo a PCs Retención 15 días y 3 meses DATADOMAIN 4200 Activo Respaldo a NAS Retención de NAS y PCs a 60 meses con archiving 45 TB Activos AVAMAR AN Respaldo NAS AVAMAR MAN Tape-out Cloud Tiering Appliance Maneja el Archiving ARCHIVING Tape-out 90 TB Archiving SRM: Suite Storage Resource Management Predictibilidad Archiving Unified StorageBackup PCs Backup NAS y Archiving DPA Predictibilidad Backup y NAS

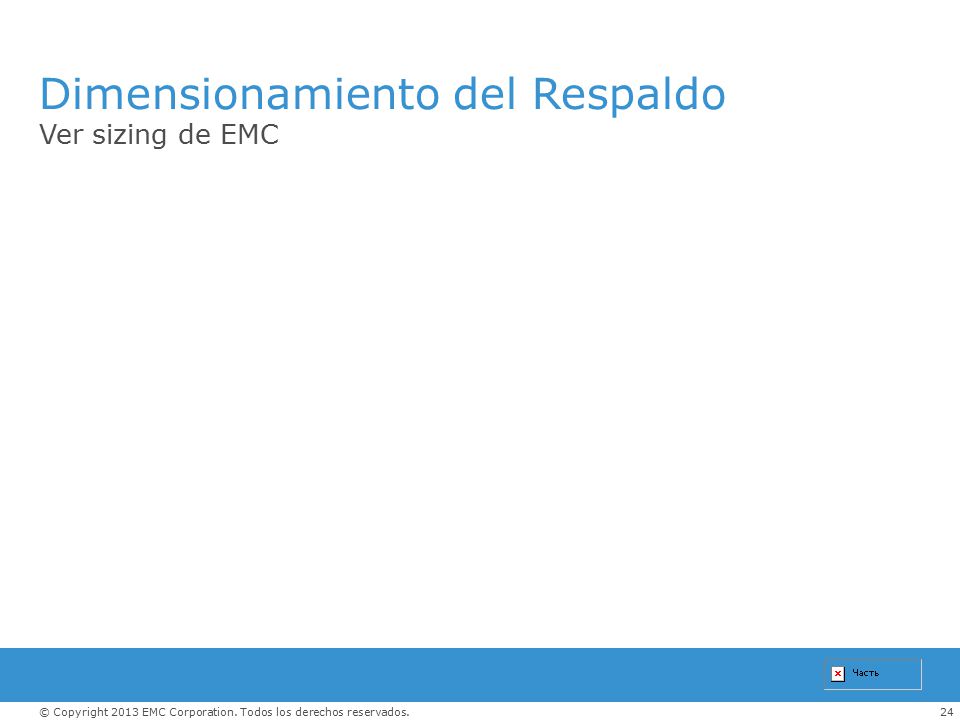

24 24© Copyright 2013 EMC Corporation. Todos los derechos reservados. Dimensionamiento del Respaldo Ver sizing de EMC
