1 Empresa Distribuidora del Pacífico DISPAC S.A. E.S.P.
Informe Control de Pérdidas de Energía Eléctrica a Diciembre 2014

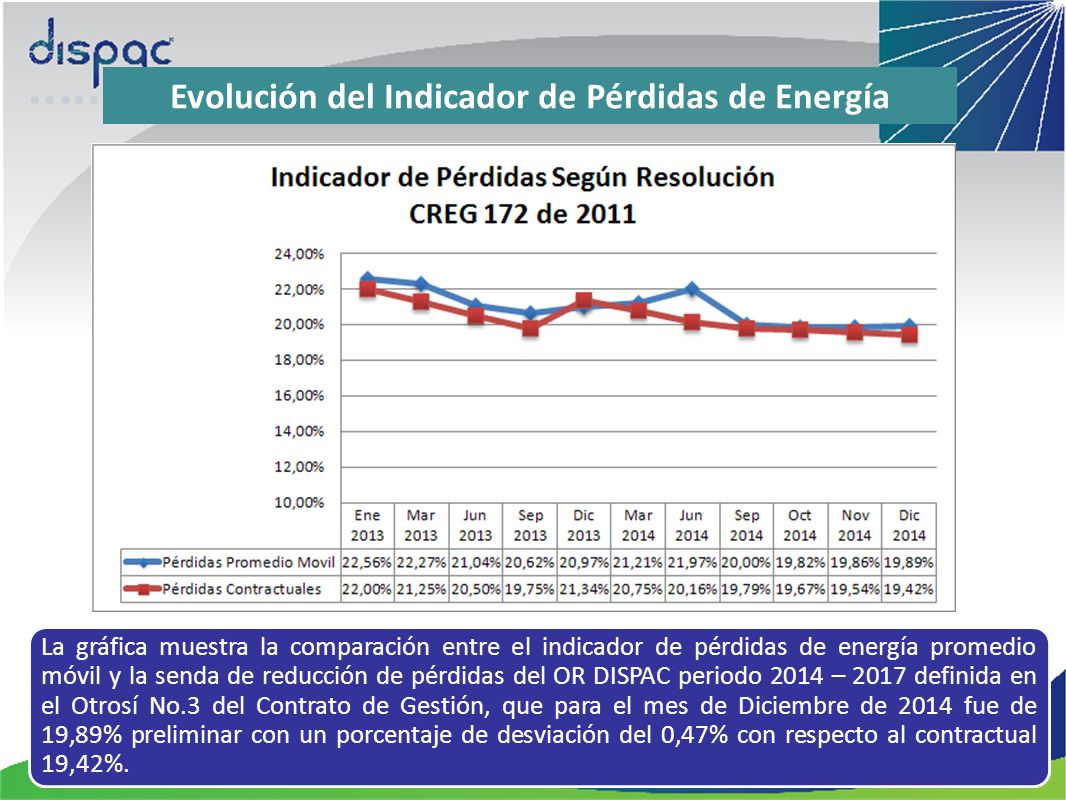

2 Evolución del Indicador de Pérdidas de Energía
La gráfica muestra la comparación entre el indicador de pérdidas de energía promedio móvil y la senda de reducción de pérdidas del OR DISPAC periodo 2014 – 2017 definida en el Otrosí No.3 del Contrato de Gestión, que para el mes de Diciembre de 2014 fue de 19,89% preliminar con un porcentaje de desviación del 0,47% con respecto al contractual 19,42%.

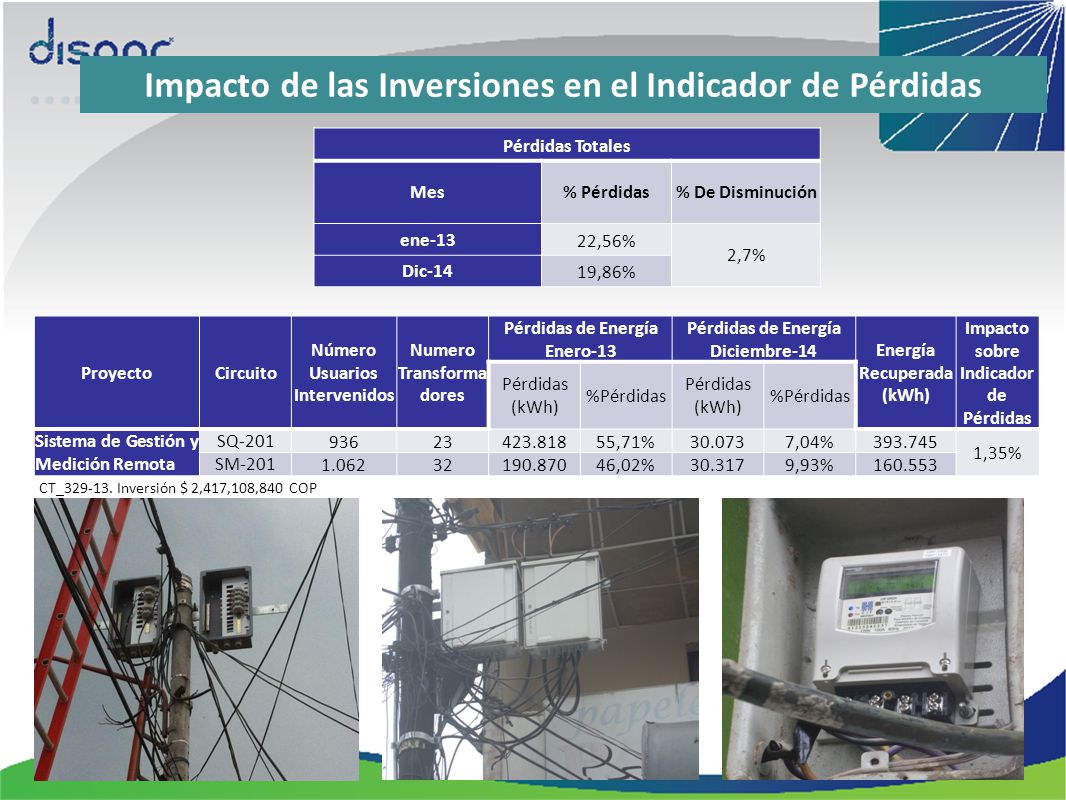

3 Impacto de las Inversiones en el Indicador de Pérdidas
Pérdidas Totales Mes % Pérdidas % De Disminución ene-13 22,56% 2,7% Dic-14 19,86% Proyecto Circuito Número Usuarios Intervenidos Numero Transformadores Pérdidas de Energía Enero-13 Pérdidas de Energía Diciembre-14 Energía Recuperada (kWh) Impacto sobre Indicador de Pérdidas Pérdidas (kWh) %Pérdidas Sistema de Gestión y Medición Remota SQ-201 936 23 55,71% 30.073 7,04% 1,35% SM-201 1.062 32 46,02% 30.317 9,93% CT_ Inversión $ 2,417,108,840 COP

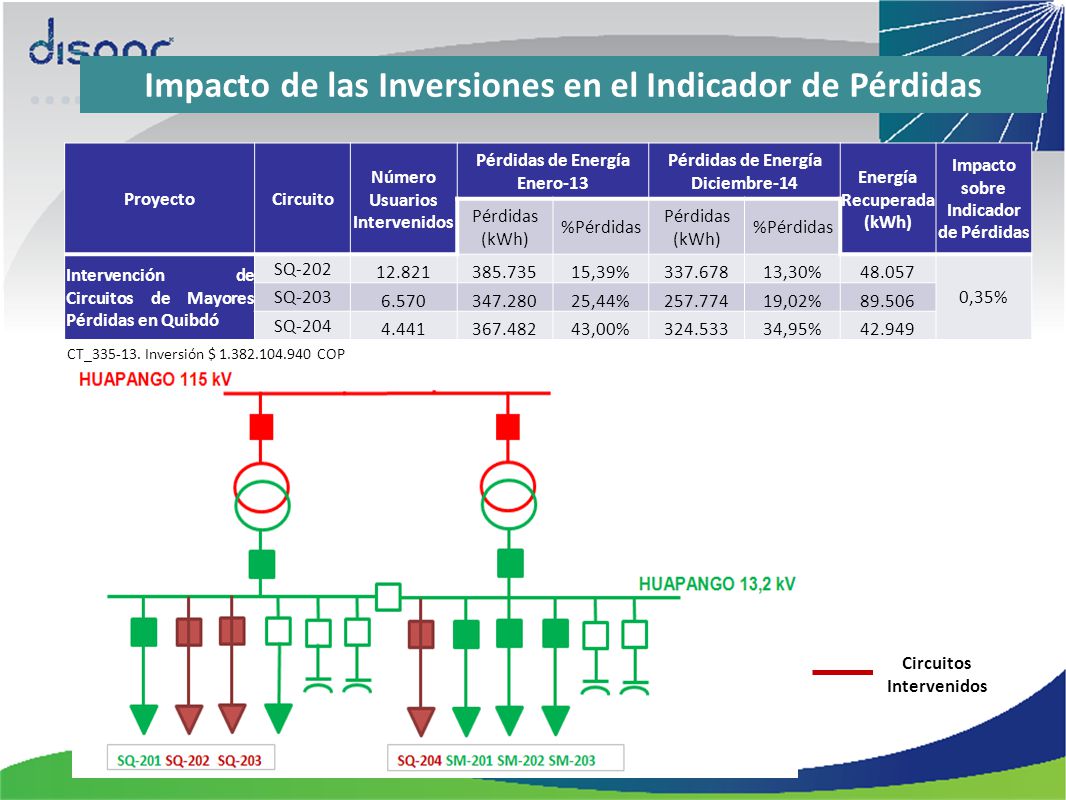

4 Impacto de las Inversiones en el Indicador de Pérdidas
Proyecto Circuito Número Usuarios Intervenidos Pérdidas de Energía Enero-13 Pérdidas de Energía Diciembre-14 Energía Recuperada (kWh) Impacto sobre Indicador de Pérdidas Pérdidas (kWh) %Pérdidas Intervención de Circuitos de Mayores Pérdidas en Quibdó SQ-202 12.821 15,39% 13,30% 48.057 0,35% SQ-203 6.570 25,44% 19,02% 89.506 SQ-204 4.441 43,00% 34,95% 42.949 CT_ Inversión $ COP Circuitos Intervenidos

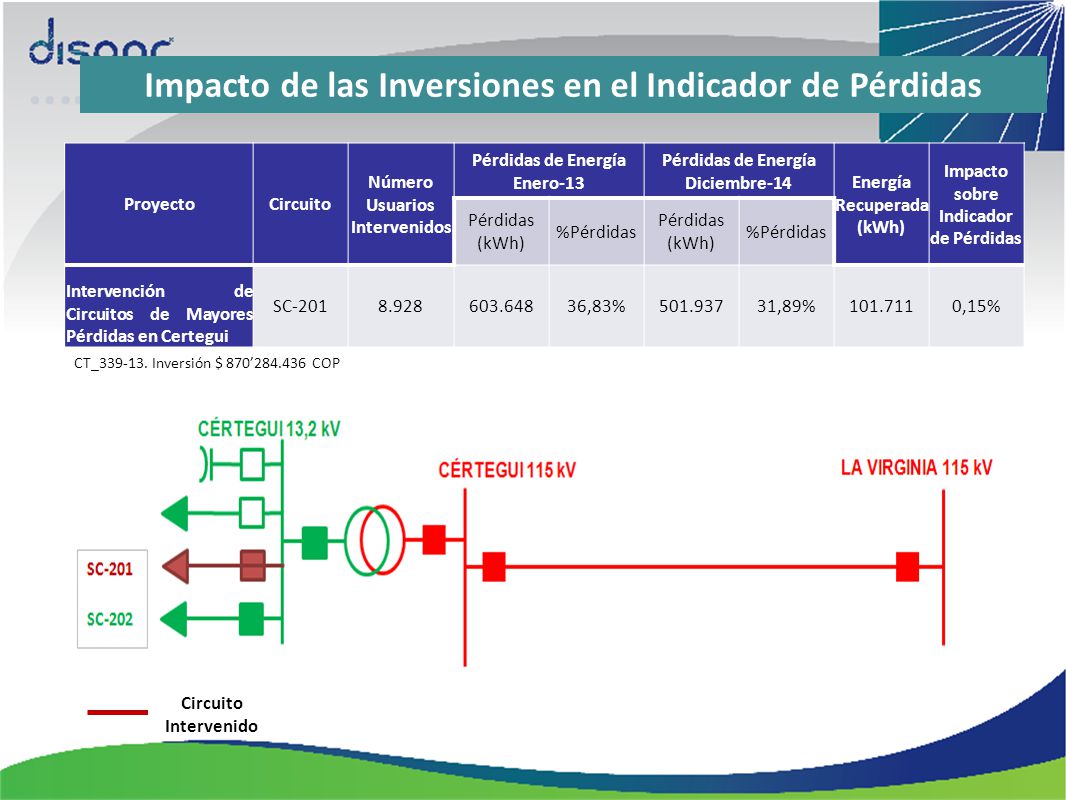

5 Impacto de las Inversiones en el Indicador de Pérdidas
Proyecto Circuito Número Usuarios Intervenidos Pérdidas de Energía Enero-13 Pérdidas de Energía Diciembre-14 Energía Recuperada (kWh) Impacto sobre Indicador de Pérdidas Pérdidas (kWh) %Pérdidas Intervención de Circuitos de Mayores Pérdidas en Certegui SC-201 8.928 36,83% 31,89% 0,15% CT_ Inversión $ 870’ COP Circuito Intervenido

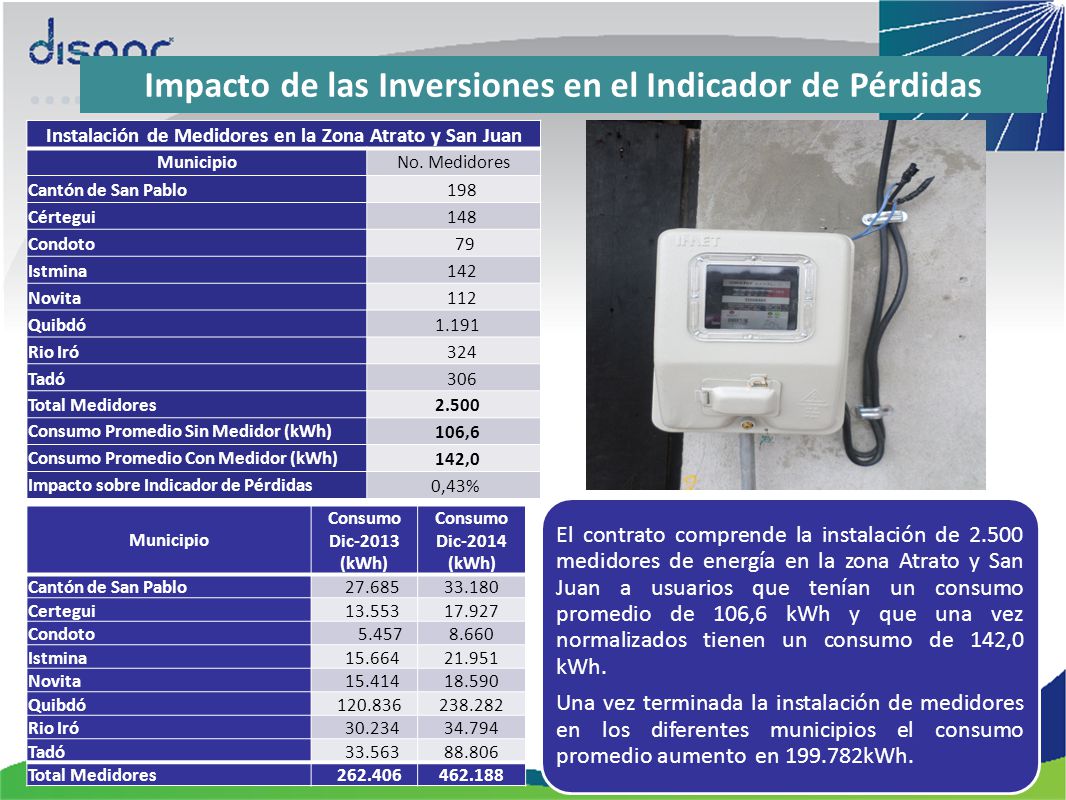

6 Impacto de las Inversiones en el Indicador de Pérdidas
Instalación de Medidores en la Zona Atrato y San Juan Municipio No. Medidores Cantón de San Pablo 198 Cértegui 148 Condoto 79 Istmina 142 Novita 112 Quibdó 1.191 Rio Iró 324 Tadó 306 Total Medidores 2.500 Consumo Promedio Sin Medidor (kWh) 106,6 Consumo Promedio Con Medidor (kWh) 142,0 Impacto sobre Indicador de Pérdidas 0,43% Transformadores Intervenidos El contrato comprende la instalación de medidores de energía en la zona Atrato y San Juan a usuarios que tenían un consumo promedio de 106,6 kWh y que una vez normalizados tienen un consumo de 142,0 kWh. Una vez terminada la instalación de medidores en los diferentes municipios el consumo promedio aumento en kWh. Municipio Consumo Dic-2013 (kWh) Consumo Dic-2014 (kWh) Cantón de San Pablo 27.685 33.180 Certegui 13.553 17.927 Condoto 5.457 8.660 Istmina 15.664 21.951 Novita 15.414 18.590 Quibdó Rio Iró 30.234 34.794 Tadó 33.563 88.806 Total Medidores

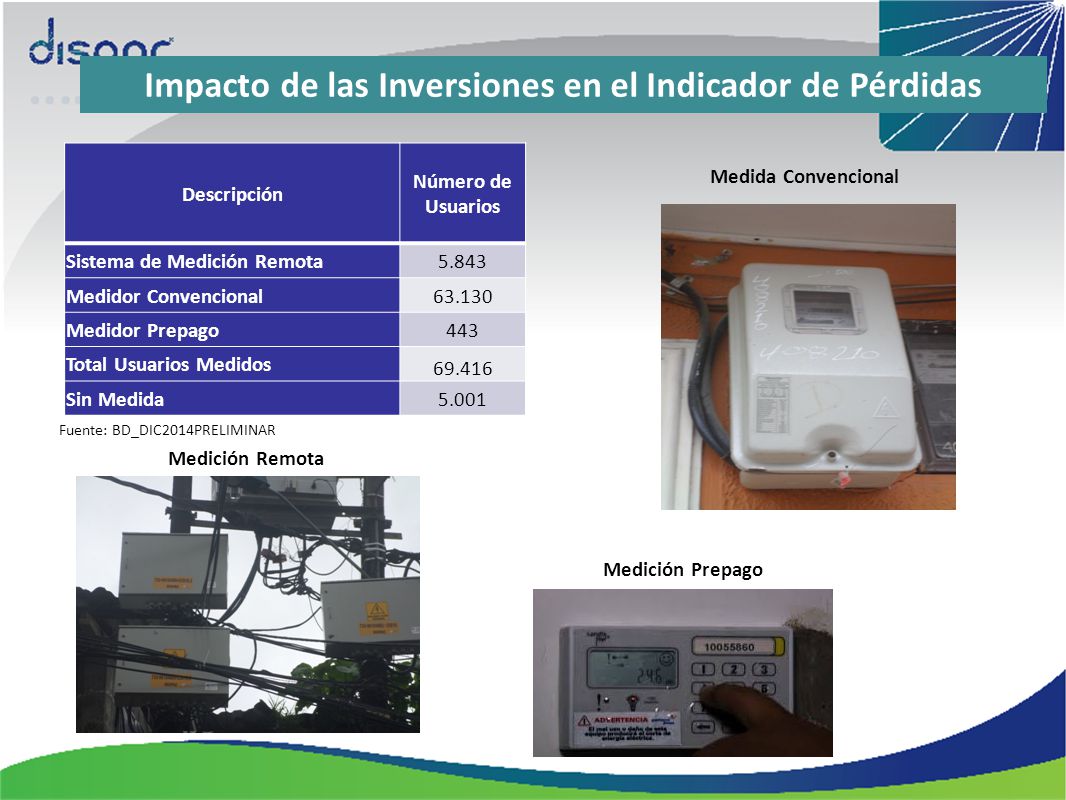

7 Impacto de las Inversiones en el Indicador de Pérdidas
Descripción Número de Usuarios Sistema de Medición Remota 5.843 Medidor Convencional 63.130 Medidor Prepago 443 Total Usuarios Medidos 69.416 Sin Medida 5.001 Medida Convencional Fuente: BD_DIC2014PRELIMINAR Medición Remota Transformadores Intervenidos Medición Prepago

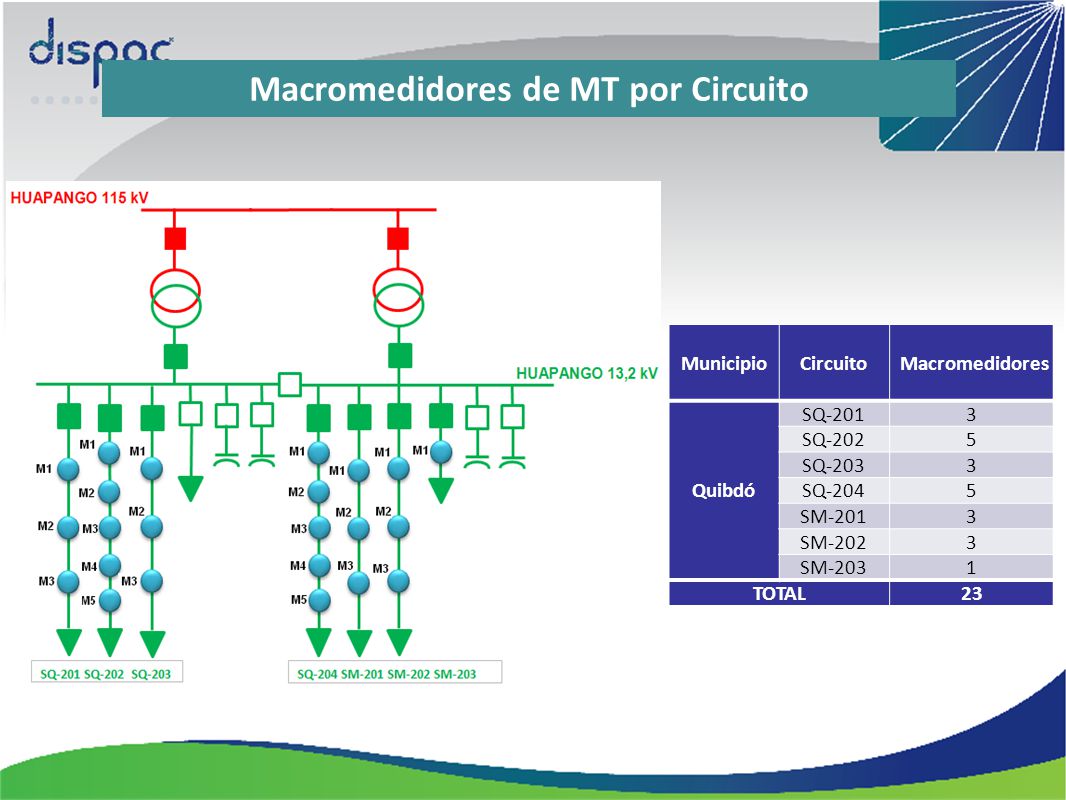

8 Macromedidores de MT por Circuito Transformadores Intervenidos
Municipio Circuito Macromedidores Quibdó SQ-201 3 SQ-202 5 SQ-203 SQ-204 SM-201 SM-202 SM-203 1 TOTAL 23 Transformadores Intervenidos

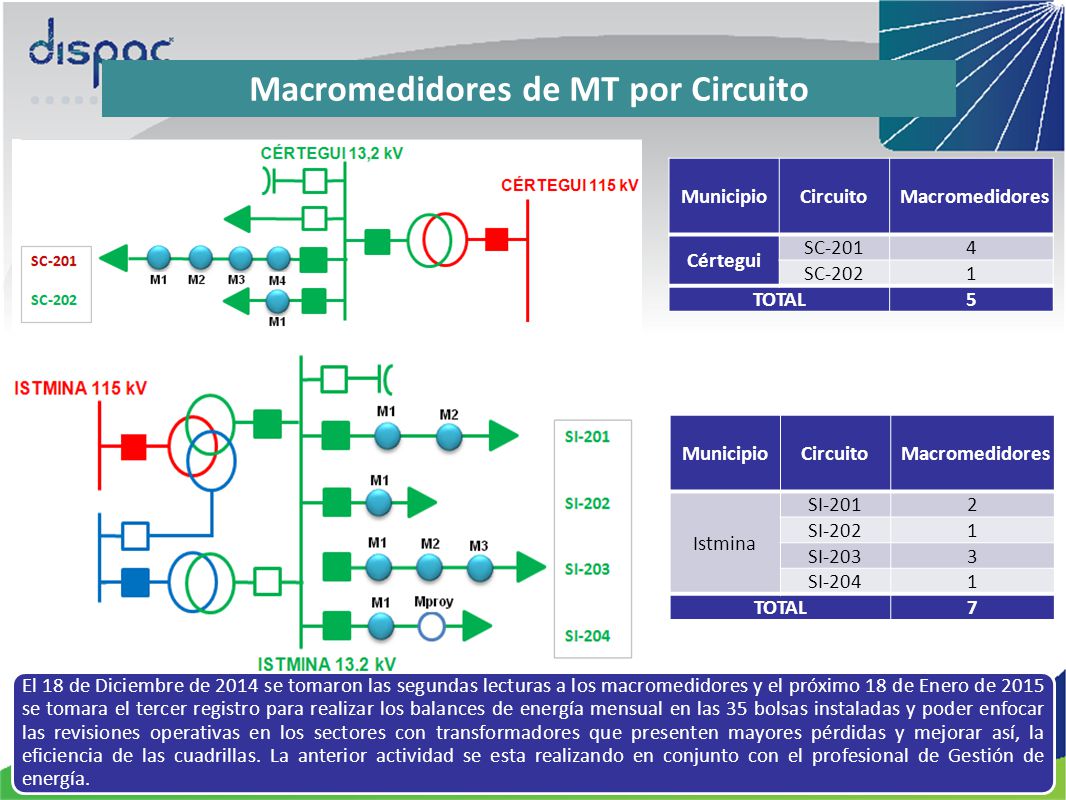

9 Macromedidores de MT por Circuito Transformadores Intervenidos
Municipio Circuito Macromedidores Cértegui SC-201 4 SC-202 1 TOTAL 5 Municipio Circuito Macromedidores Istmina SI-201 2 SI-202 1 SI-203 3 SI-204 TOTAL 7 Transformadores Intervenidos El 18 de Diciembre de 2014 se tomaron las segundas lecturas a los macromedidores y el próximo 18 de Enero de 2015 se tomara el tercer registro para realizar los balances de energía mensual en las 35 bolsas instaladas y poder enfocar las revisiones operativas en los sectores con transformadores que presenten mayores pérdidas y mejorar así, la eficiencia de las cuadrillas. La anterior actividad se esta realizando en conjunto con el profesional de Gestión de energía.

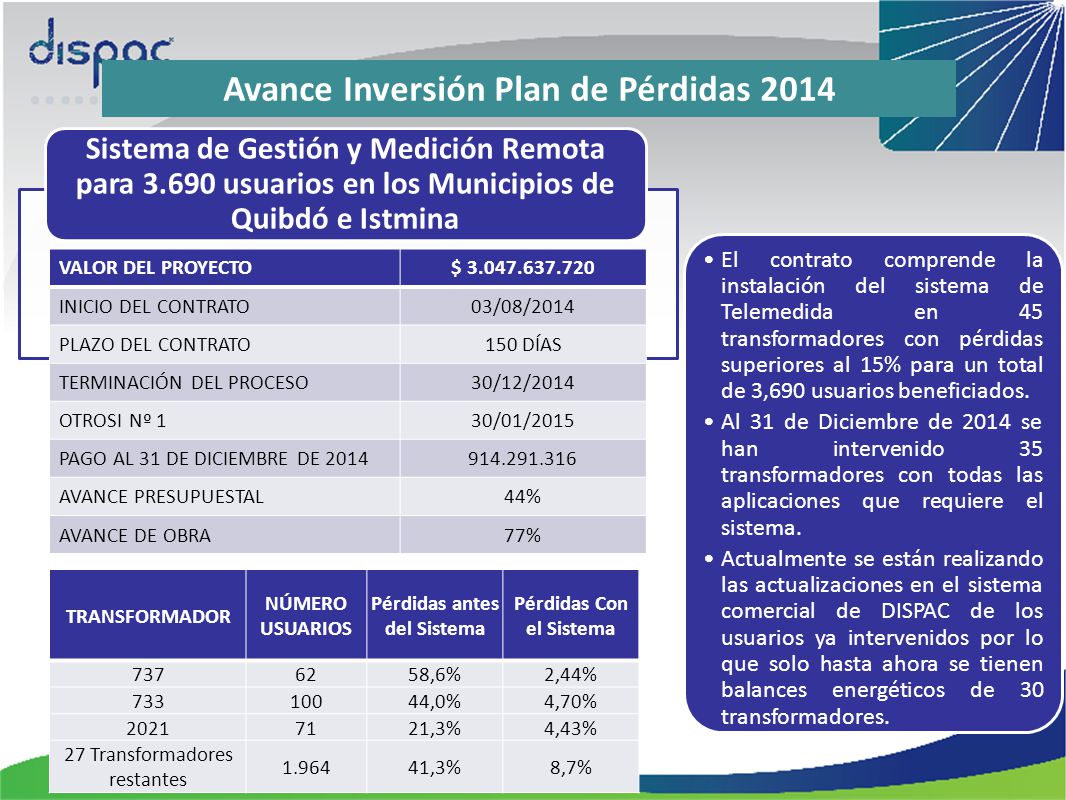

10 Avance Inversión Plan de Pérdidas 2014
Sistema de Gestión y Medición Remota para usuarios en los Municipios de Quibdó e Istmina El contrato comprende la instalación del sistema de Telemedida en 45 transformadores con pérdidas superiores al 15% para un total de 3,690 usuarios beneficiados. Al 31 de Diciembre de 2014 se han intervenido 35 transformadores con todas las aplicaciones que requiere el sistema. Actualmente se están realizando las actualizaciones en el sistema comercial de DISPAC de los usuarios ya intervenidos por lo que solo hasta ahora se tienen balances energéticos de 30 transformadores. VALOR DEL PROYECTO $ INICIO DEL CONTRATO 03/08/2014 PLAZO DEL CONTRATO 150 DÍAS TERMINACIÓN DEL PROCESO 30/12/2014 OTROSI Nº 1 30/01/2015 PAGO AL 31 DE DICIEMBRE DE 2014 AVANCE PRESUPUESTAL 44% AVANCE DE OBRA 77% Transformadores Intervenidos TRANSFORMADOR NÚMERO USUARIOS Pérdidas antes del Sistema Pérdidas Con el Sistema 737 62 58,6% 2,44% 733 100 44,0% 4,70% 2021 71 21,3% 4,43% 27 Transformadores restantes 1.964 41,3% 8,7%

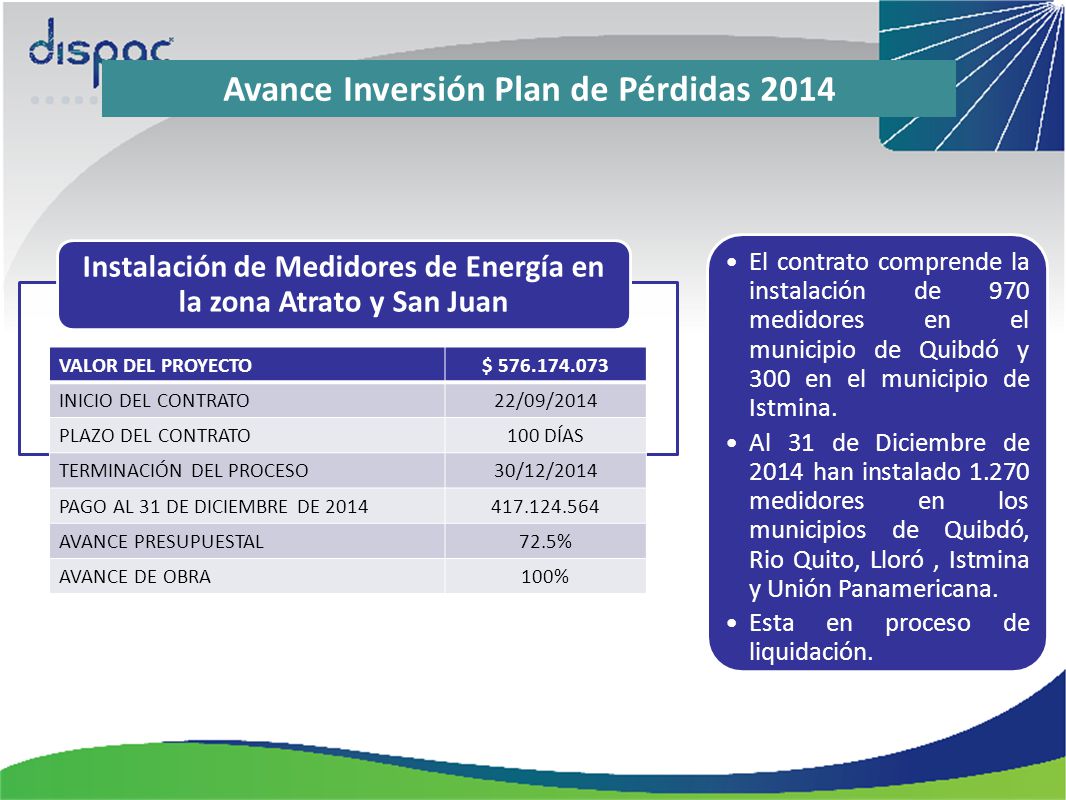

11 Avance Inversión Plan de Pérdidas 2014
Instalación de Medidores de Energía en la zona Atrato y San Juan El contrato comprende la instalación de 970 medidores en el municipio de Quibdó y 300 en el municipio de Istmina. Al 31 de Diciembre de 2014 han instalado medidores en los municipios de Quibdó, Rio Quito, Lloró , Istmina y Unión Panamericana. Esta en proceso de liquidación. VALOR DEL PROYECTO $ INICIO DEL CONTRATO 22/09/2014 PLAZO DEL CONTRATO 100 DÍAS TERMINACIÓN DEL PROCESO 30/12/2014 PAGO AL 31 DE DICIEMBRE DE 2014 AVANCE PRESUPUESTAL 72.5% AVANCE DE OBRA 100% Transformadores Intervenidos

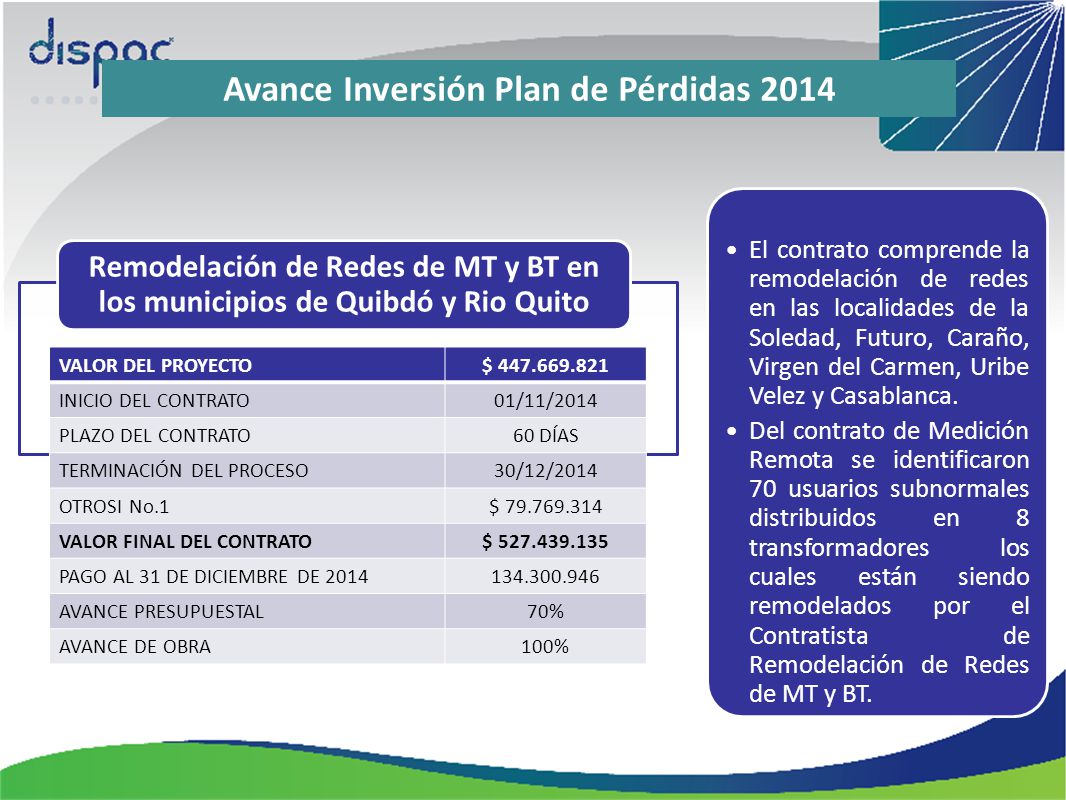

12 Avance Inversión Plan de Pérdidas 2014 Transformadores Intervenidos
El contrato comprende la remodelación de redes en las localidades de la Soledad, Futuro, Caraño, Virgen del Carmen, Uribe Velez y Casablanca. Del contrato de Medición Remota se identificaron 70 usuarios subnormales distribuidos en 8 transformadores los cuales están siendo remodelados por el Contratista de Remodelación de Redes de MT y BT. Remodelación de Redes de MT y BT en los municipios de Quibdó y Rio Quito VALOR DEL PROYECTO $ INICIO DEL CONTRATO 01/11/2014 PLAZO DEL CONTRATO 60 DÍAS TERMINACIÓN DEL PROCESO 30/12/2014 OTROSI No.1 $ VALOR FINAL DEL CONTRATO $ PAGO AL 31 DE DICIEMBRE DE 2014 AVANCE PRESUPUESTAL 70% AVANCE DE OBRA 100% Transformadores Intervenidos

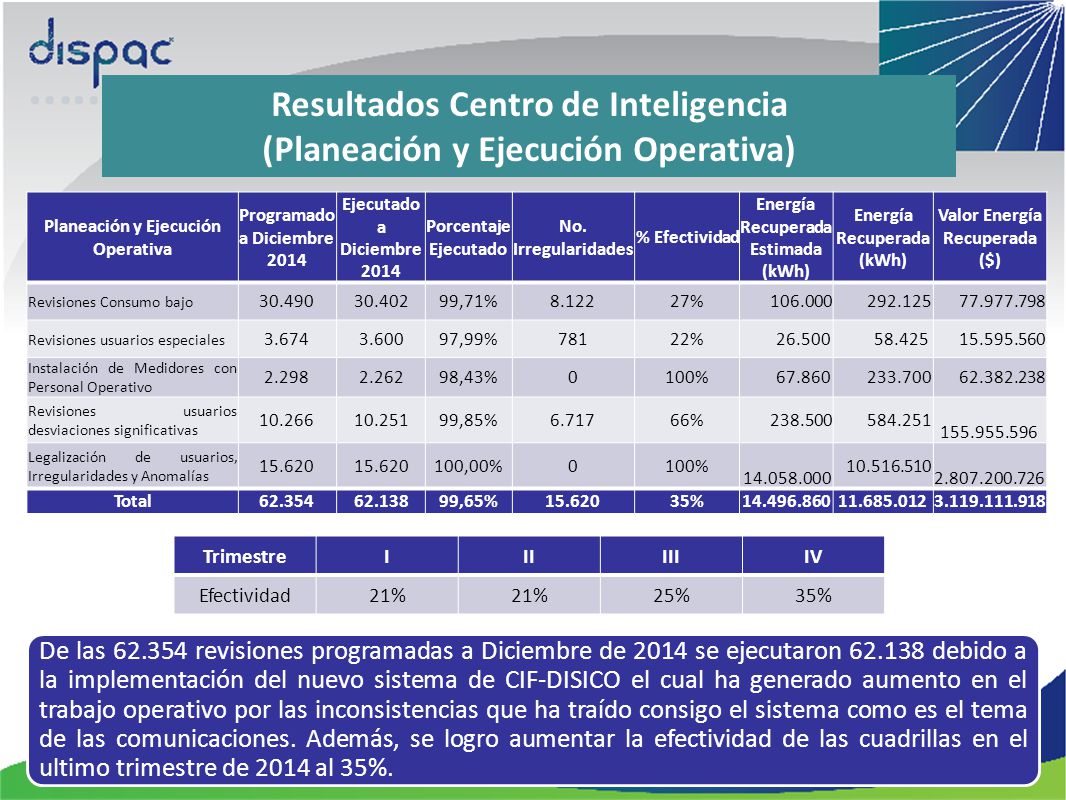

13 Resultados Centro de Inteligencia (Planeación y Ejecución Operativa)
Programado a Diciembre 2014 Ejecutado a Diciembre 2014 Porcentaje Ejecutado No. Irregularidades % Efectividad Energía Recuperada Estimada (kWh) Energía Recuperada (kWh) Valor Energía Recuperada ($) Revisiones Consumo bajo 30.490 30.402 99,71% 8.122 27% Revisiones usuarios especiales 3.674 3.600 97,99% 781 22% 26.500 58.425 Instalación de Medidores con Personal Operativo 2.298 2.262 98,43% 100% 67.860 Revisiones usuarios desviaciones significativas 10.266 10.251 99,85% 6.717 66% Legalización de usuarios, Irregularidades y Anomalías 15.620 100,00% Total 62.354 62.138 99,65% 35% Transformadores Intervenidos Trimestre I II III IV Efectividad 21% 25% 35% De las revisiones programadas a Diciembre de 2014 se ejecutaron debido a la implementación del nuevo sistema de CIF-DISICO el cual ha generado aumento en el trabajo operativo por las inconsistencias que ha traído consigo el sistema como es el tema de las comunicaciones. Además, se logro aumentar la efectividad de las cuadrillas en el ultimo trimestre de 2014 al 35%.

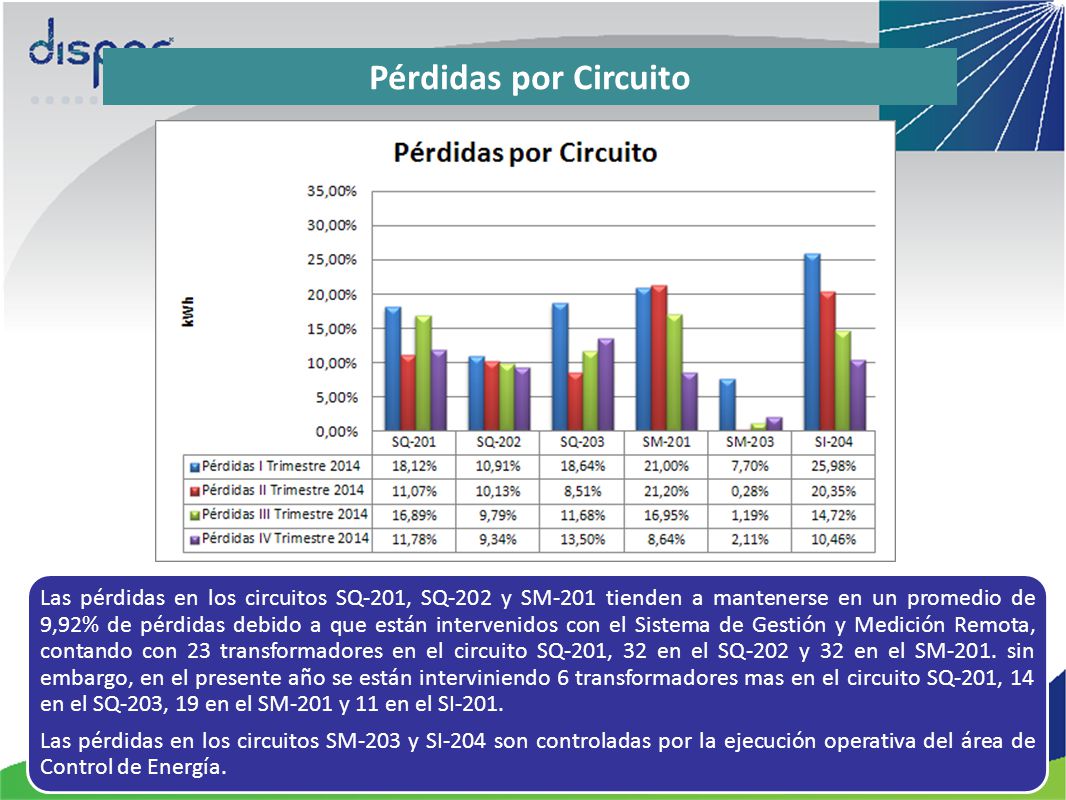

14 Pérdidas por Circuito Las pérdidas en los circuitos SQ-201, SQ-202 y SM-201 tienden a mantenerse en un promedio de 9,92% de pérdidas debido a que están intervenidos con el Sistema de Gestión y Medición Remota, contando con 23 transformadores en el circuito SQ-201, 32 en el SQ-202 y 32 en el SM-201. sin embargo, en el presente año se están interviniendo 6 transformadores mas en el circuito SQ-201, 14 en el SQ-203, 19 en el SM-201 y 11 en el SI-201. Las pérdidas en los circuitos SM-203 y SI-204 son controladas por la ejecución operativa del área de Control de Energía.

15 Pérdidas por Circuito El circuito rural SQ-204 perteneciente al municipio de Quibdó fue intervenido por el Contratista pero no se logro el objetivo de disminución debido a que es uno de los circuitos con el mayor numero de usuarios subnormales, de los cuales 98 están incluidos en el proyecto de diseños de redes del presente año para ser normalizados en el año 2015. El circuito SC-201 perteneciente al municipio de Cértegui fue intervenido por el Contratista pero no se logro la disminución esperada debido a que hay 402 usuarios subnormales a lo largo del circuito. Los circuitos SM-202, SC-202, SI-201, SI-202 y SI-203 es están interviniendo con personal operativo, sin embargo, el porcentaje tan alto de pérdidas se debe a la falta de inversión en dichos circuitos.

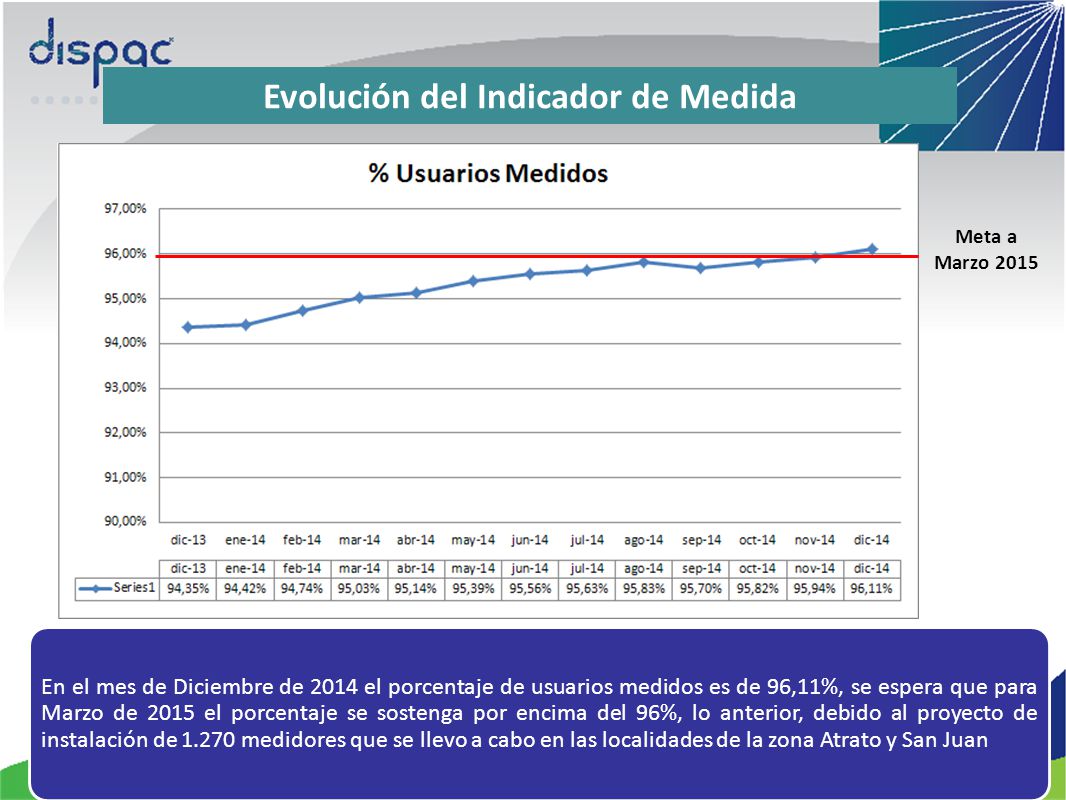

16 Evolución del Indicador de Medida
Meta a Marzo 2015 En el mes de Diciembre de 2014 el porcentaje de usuarios medidos es de 96,11%, se espera que para Marzo de 2015 el porcentaje se sostenga por encima del 96%, lo anterior, debido al proyecto de instalación de medidores que se llevo a cabo en las localidades de la zona Atrato y San Juan

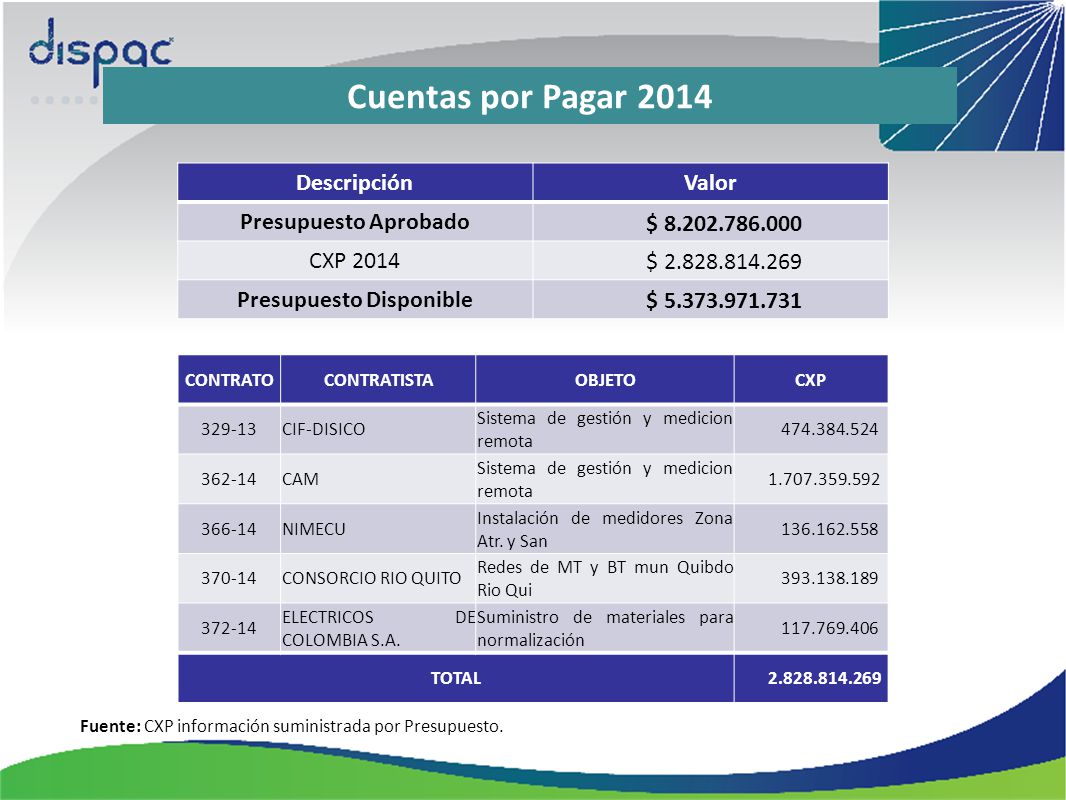

17 Presupuesto Disponible
Cuentas por Pagar 2014 Descripción Valor Presupuesto Aprobado $ CXP 2014 $ Presupuesto Disponible $ CONTRATO CONTRATISTA OBJETO CXP 329-13 CIF-DISICO Sistema de gestión y medicion remota 362-14 CAM 366-14 NIMECU Instalación de medidores Zona Atr. y San 370-14 CONSORCIO RIO QUITO Redes de MT y BT mun Quibdo Rio Qui 372-14 ELECTRICOS DE COLOMBIA S.A. Suministro de materiales para normalización TOTAL Fuente: CXP información suministrada por Presupuesto.

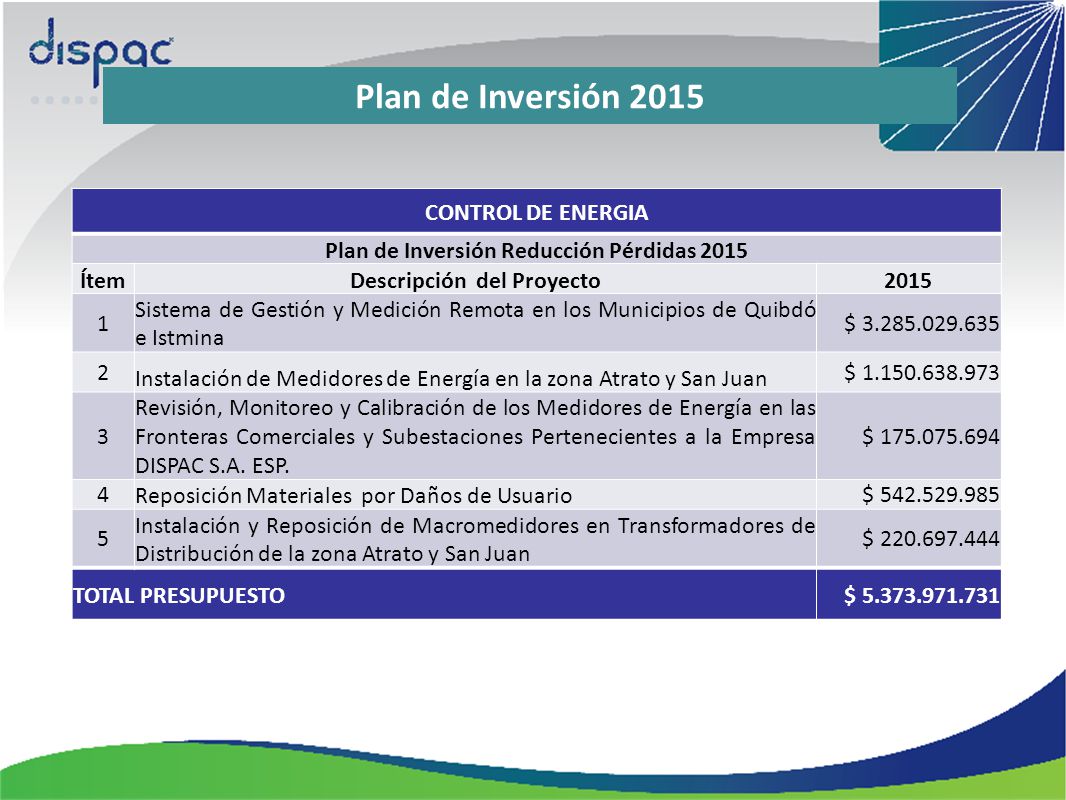

18 Plan de Inversión Reducción Pérdidas 2015 Descripción del Proyecto
CONTROL DE ENERGIA Plan de Inversión Reducción Pérdidas 2015 Ítem Descripción del Proyecto 2015 1 Sistema de Gestión y Medición Remota en los Municipios de Quibdó e Istmina $ 2 Instalación de Medidores de Energía en la zona Atrato y San Juan $ 3 Revisión, Monitoreo y Calibración de los Medidores de Energía en las Fronteras Comerciales y Subestaciones Pertenecientes a la Empresa DISPAC S.A. ESP. $ 4 Reposición Materiales por Daños de Usuario $ 5 Instalación y Reposición de Macromedidores en Transformadores de Distribución de la zona Atrato y San Juan $ TOTAL PRESUPUESTO $

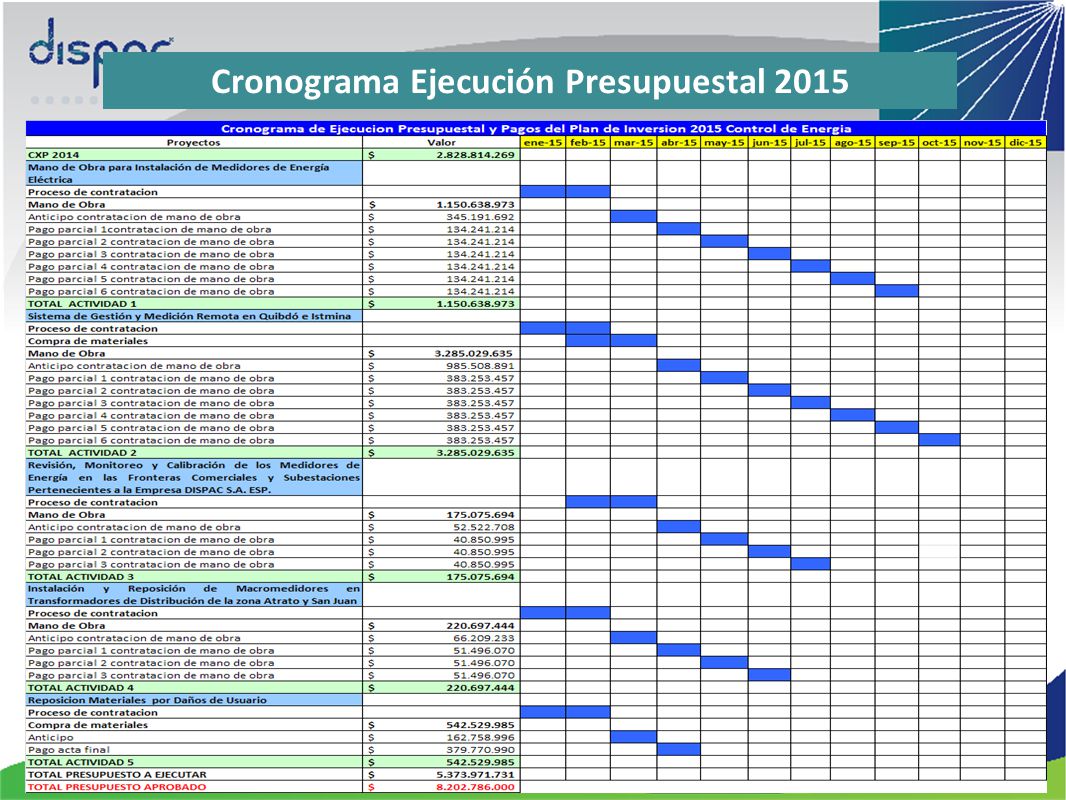

19 Cronograma Ejecución Presupuestal 2015
