1 Título Modelo Mecanicista Empírico para Análisis de Pavimentos Flexibles Desarrollado en Argentina Autores Dr. Ing. Oscar Giovanon Dra. Ing. Marta Pagola IMAE FCEIA UNR

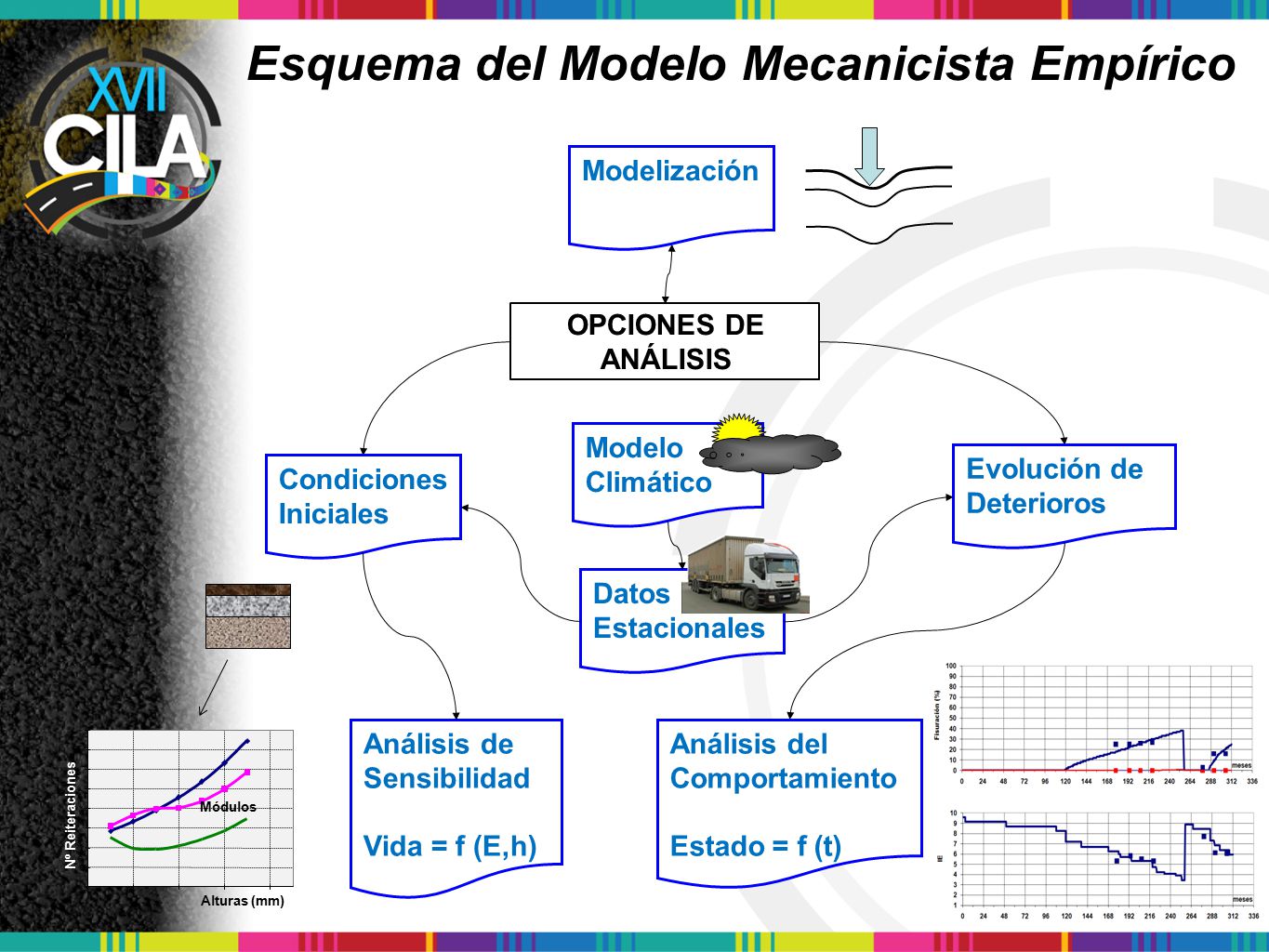

2 Esquema del Modelo Mecanicista Empírico
Modelización OPCIONES DE ANÁLISIS Modelo Climático Evolución de Deterioros Condiciones Iniciales Datos Estacionales Análisis de Sensibilidad Vida = f (E,h) Análisis del Comportamiento Estado = f (t) Alturas (mm) Nº Reiteraciones Módulos

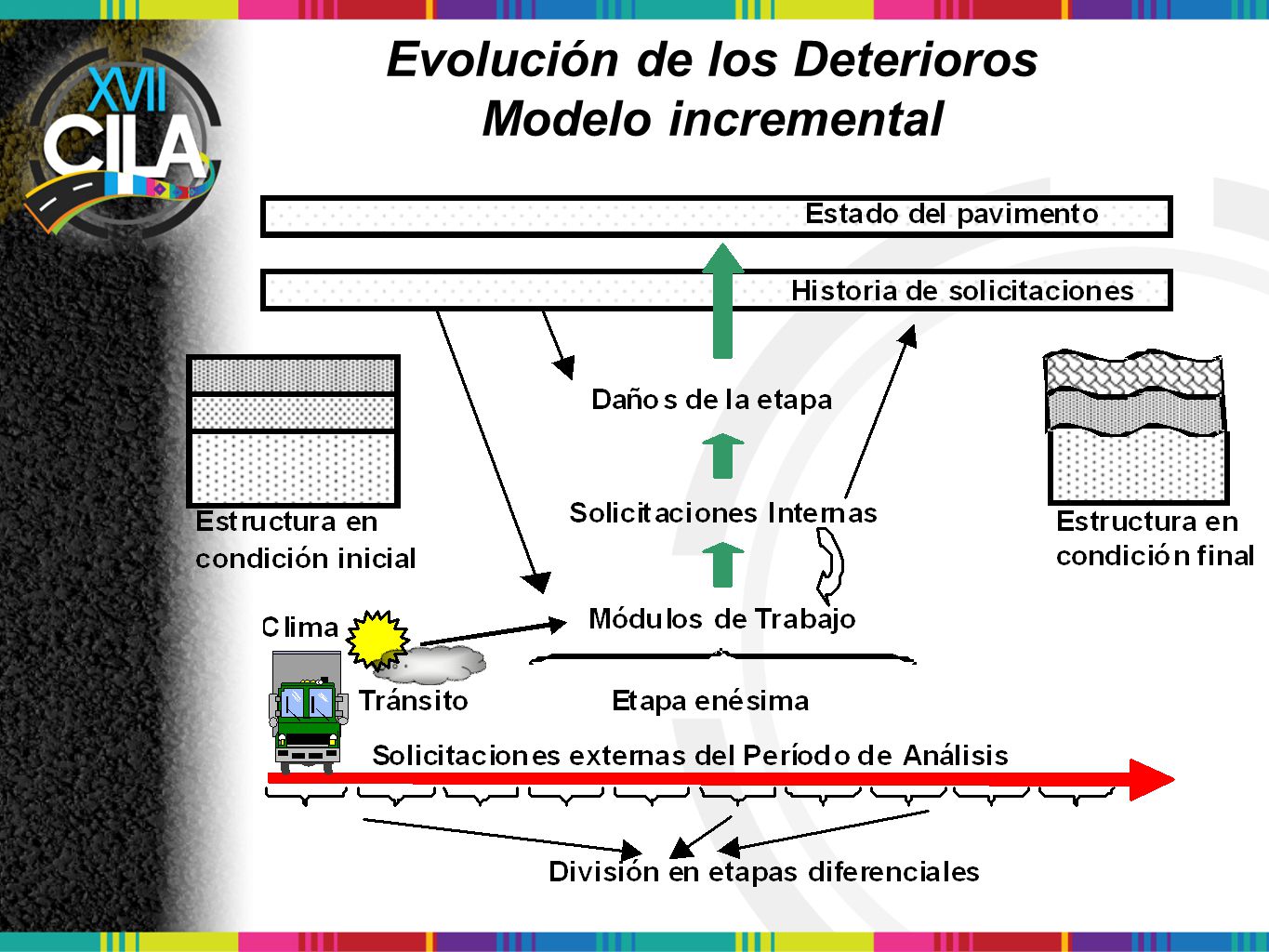

3 Evolución de los Deterioros
Modelo incremental

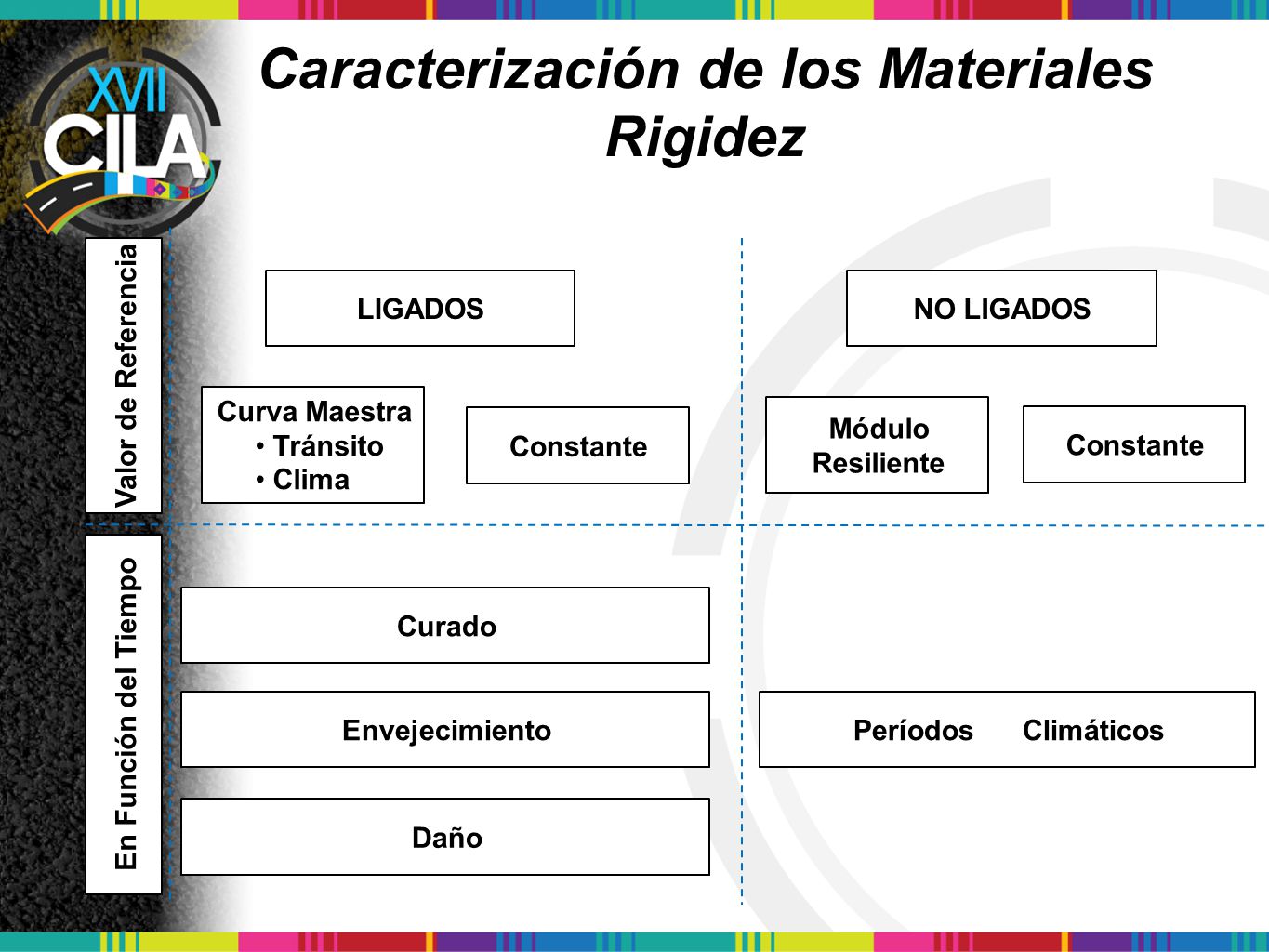

4 Caracterización de los Materiales
Rigidez LIGADOS NO LIGADOS Valor de Referencia Curva Maestra Tránsito Clima Módulo Resiliente Constante Constante Curado En Función del Tiempo Envejecimiento Períodos Climáticos Daño

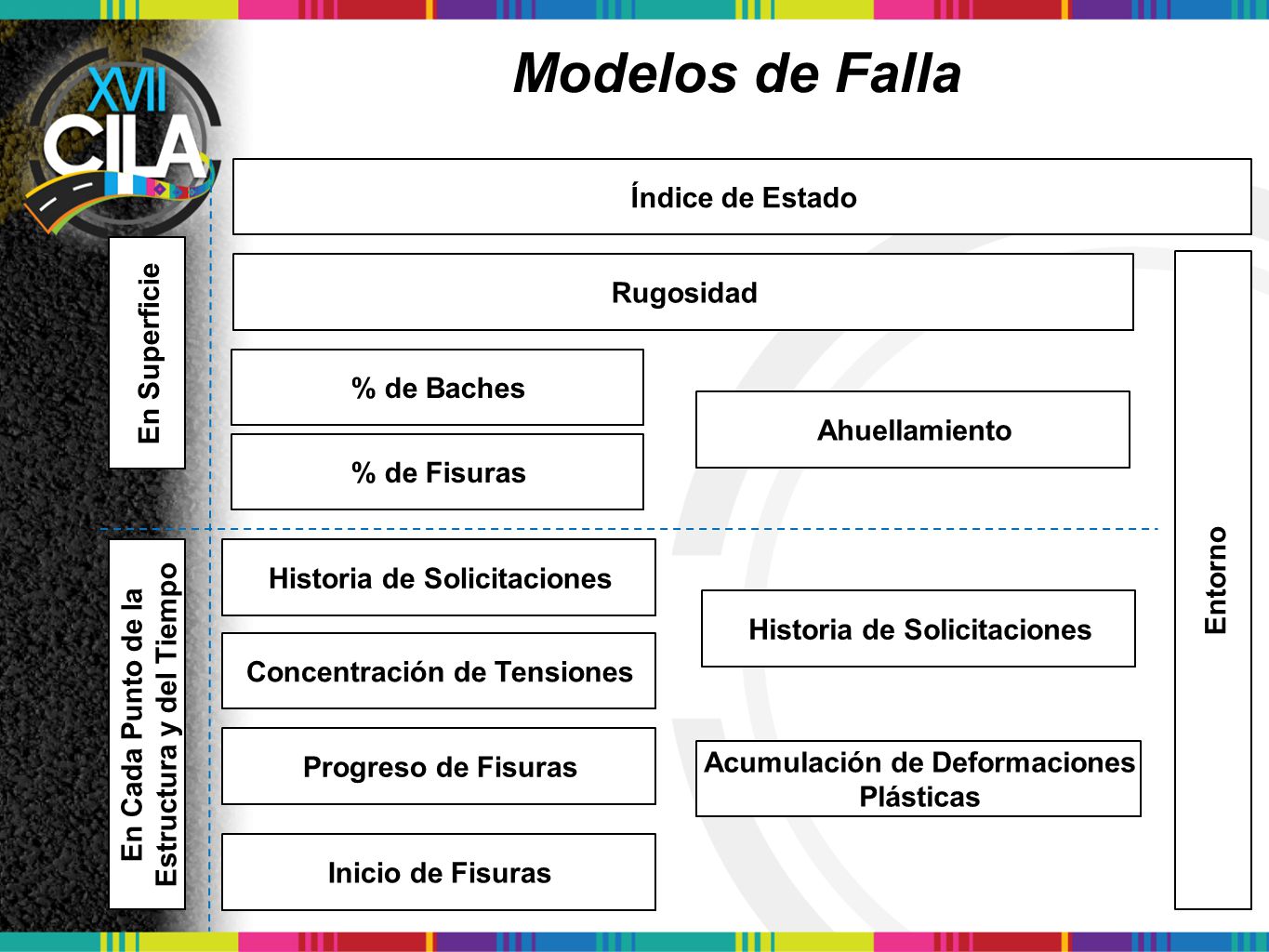

5 Modelos de Falla Índice de Estado Rugosidad En Superficie % de Baches
Ahuellamiento % de Fisuras Historia de Solicitaciones Entorno Historia de Solicitaciones Concentración de Tensiones En Cada Punto de la Estructura y del Tiempo Progreso de Fisuras Acumulación de Deformaciones Plásticas Inicio de Fisuras

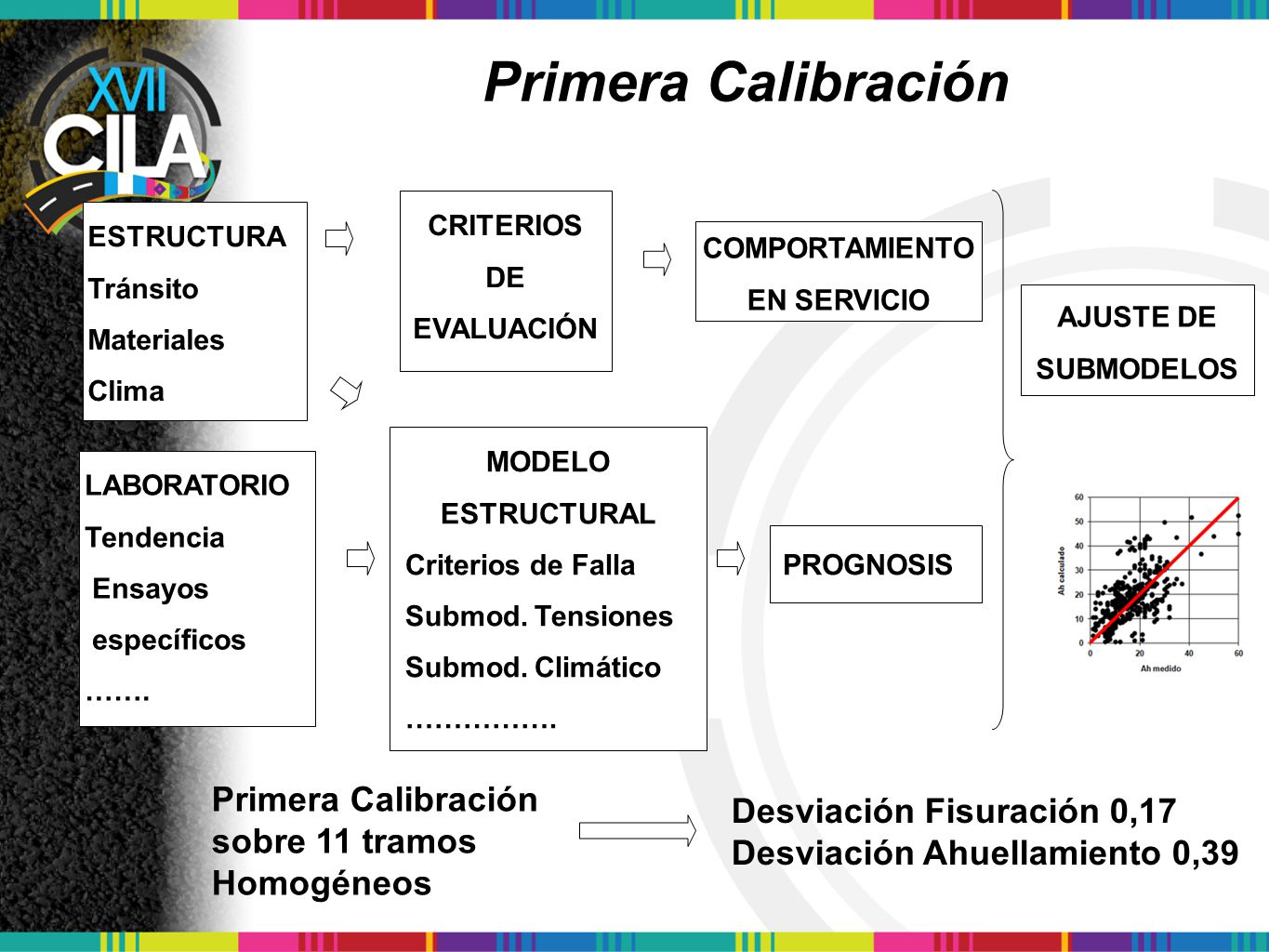

6 Primera Calibración Primera Calibración sobre 11 tramos Homogéneos
CRITERIOS DE EVALUACIÓN ESTRUCTURA Tránsito Materiales Clima COMPORTAMIENTO EN SERVICIO AJUSTE DE SUBMODELOS MODELO ESTRUCTURAL Criterios de Falla Submod. Tensiones Submod. Climático ……………. LABORATORIO Tendencia Ensayos específicos ……. PROGNOSIS Primera Calibración sobre 11 tramos Homogéneos Desviación Fisuración 0,17 Desviación Ahuellamiento 0,39

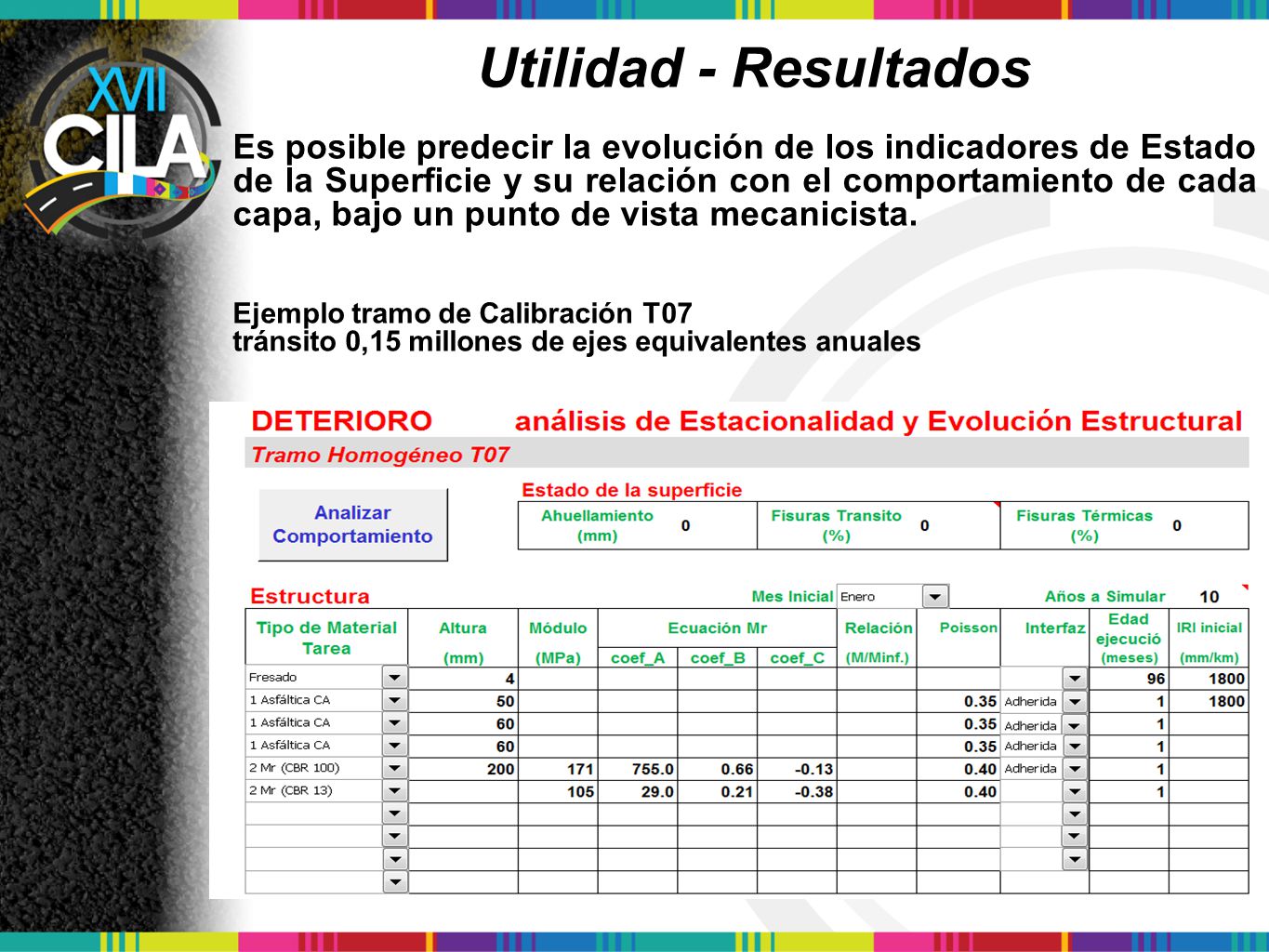

7 Utilidad - Resultados Es posible predecir la evolución de los indicadores de Estado de la Superficie y su relación con el comportamiento de cada capa, bajo un punto de vista mecanicista. Ejemplo tramo de Calibración T07 tránsito 0,15 millones de ejes equivalentes anuales

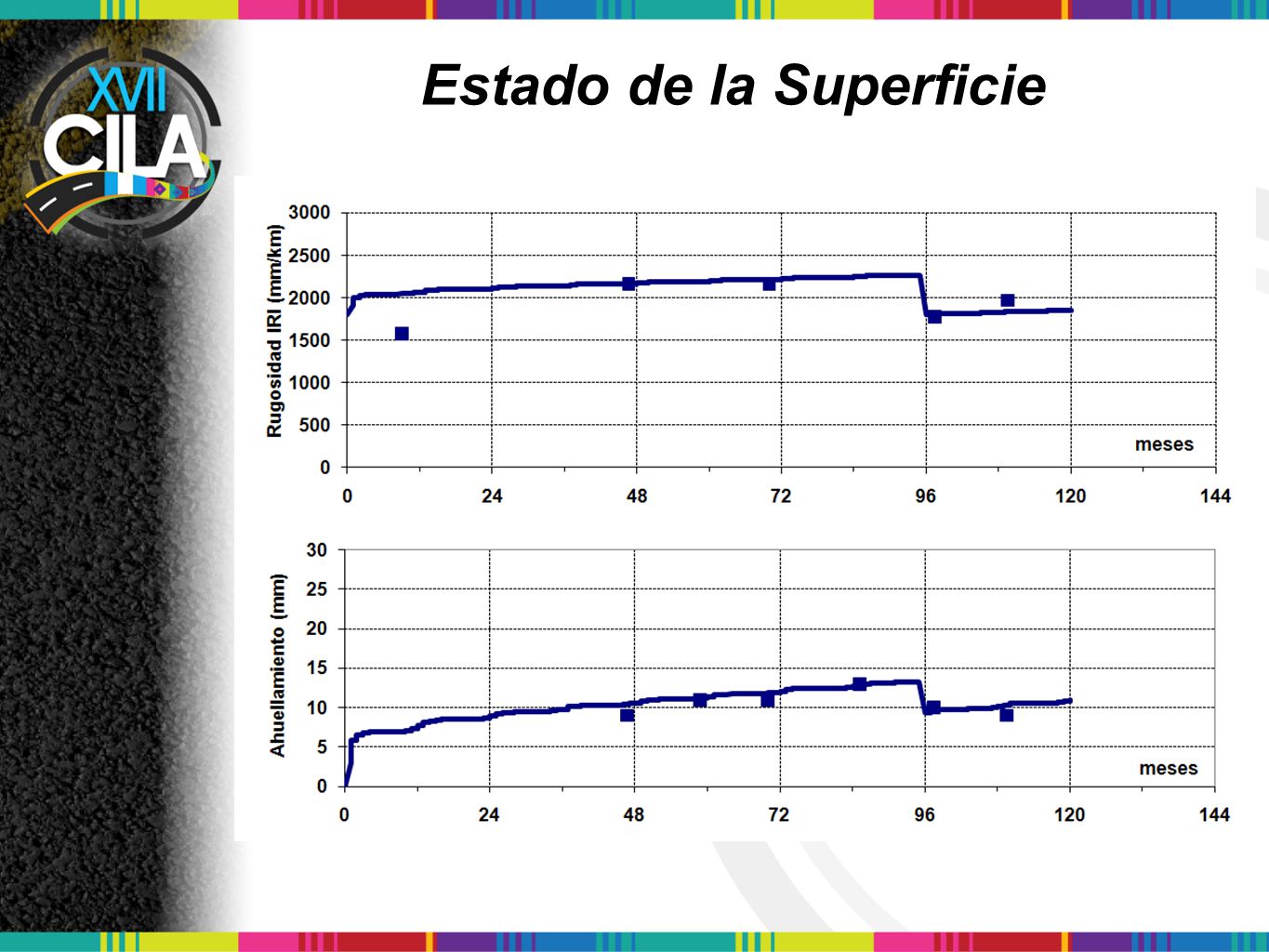

8 Estado de la Superficie

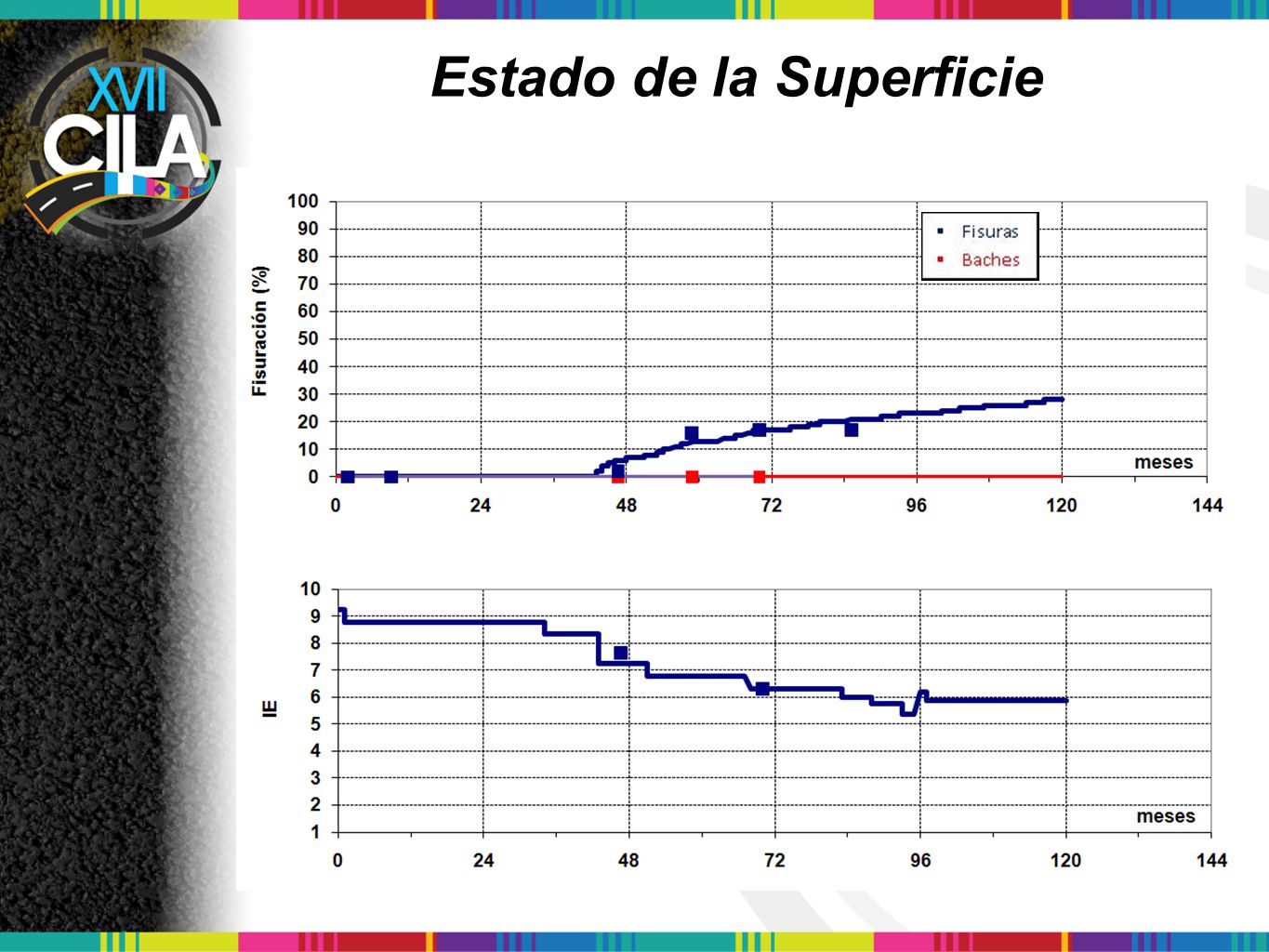

9 Estado de la Superficie

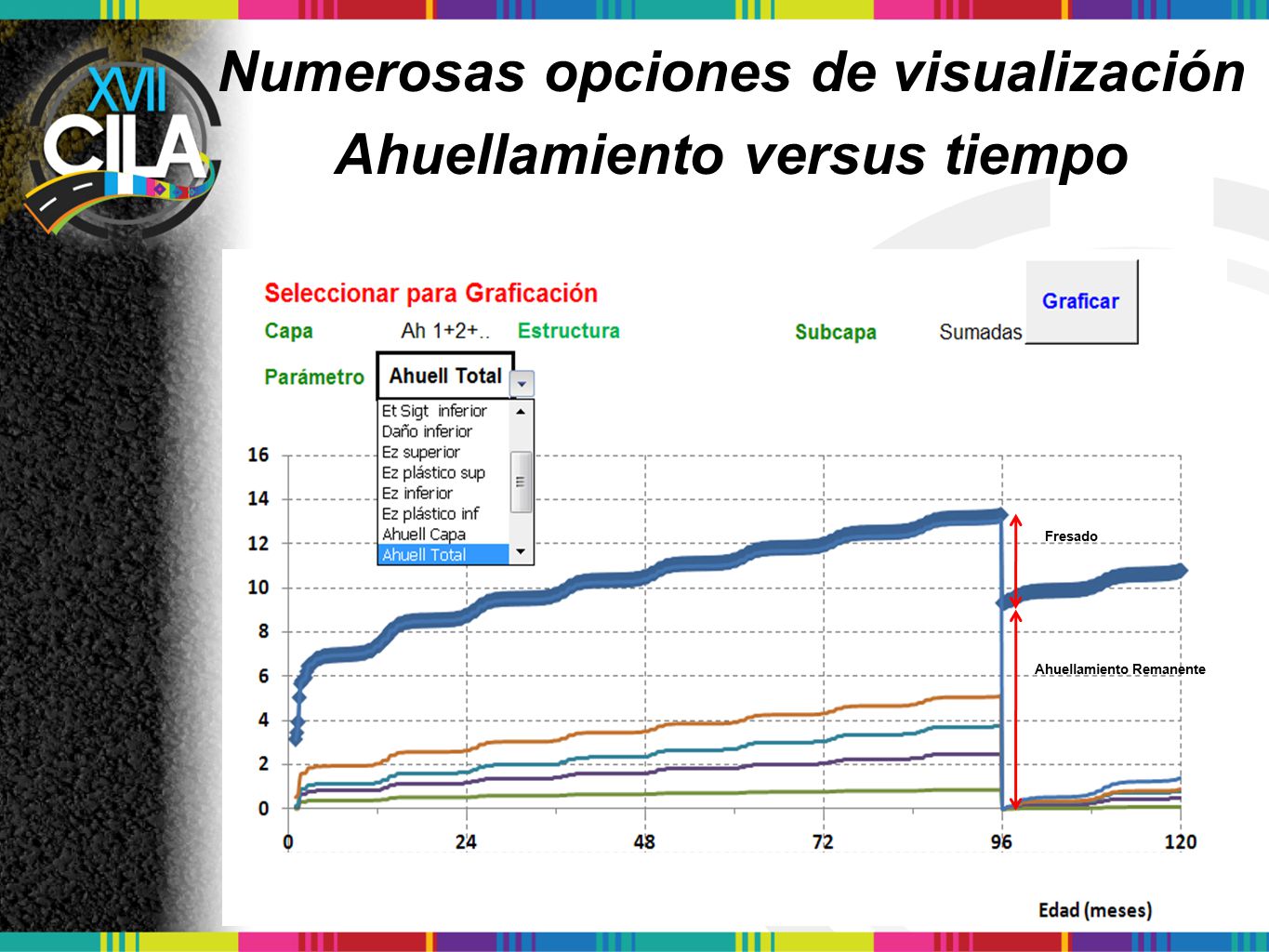

10 Numerosas opciones de visualización Ahuellamiento versus tiempo
Fresado Ahuellamiento Remanente

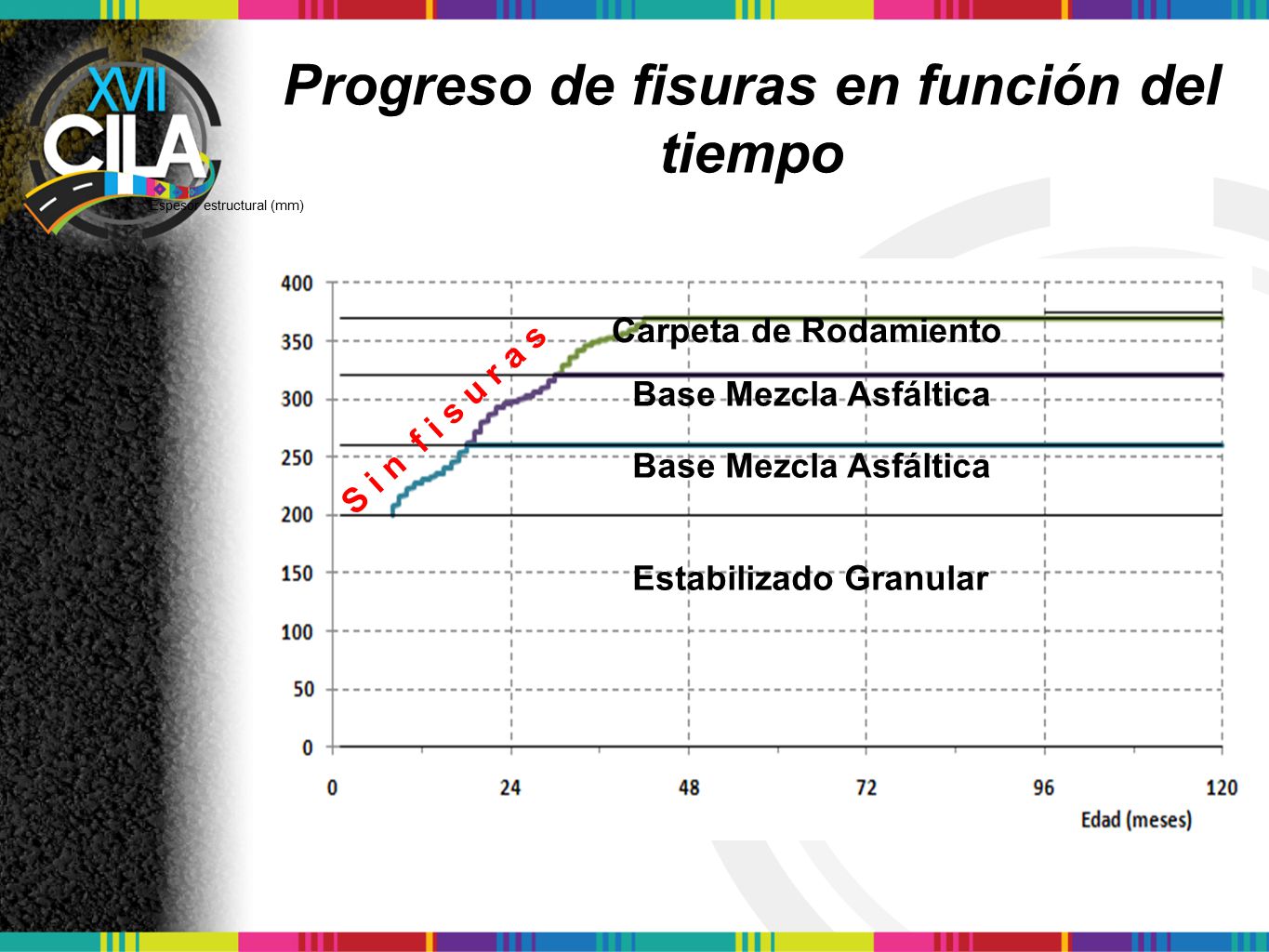

11 Progreso de fisuras en función del tiempo
Espesor estructural (mm) Carpeta de Rodamiento Base Mezcla Asfáltica S i n f i s u r a s Base Mezcla Asfáltica Estabilizado Granular

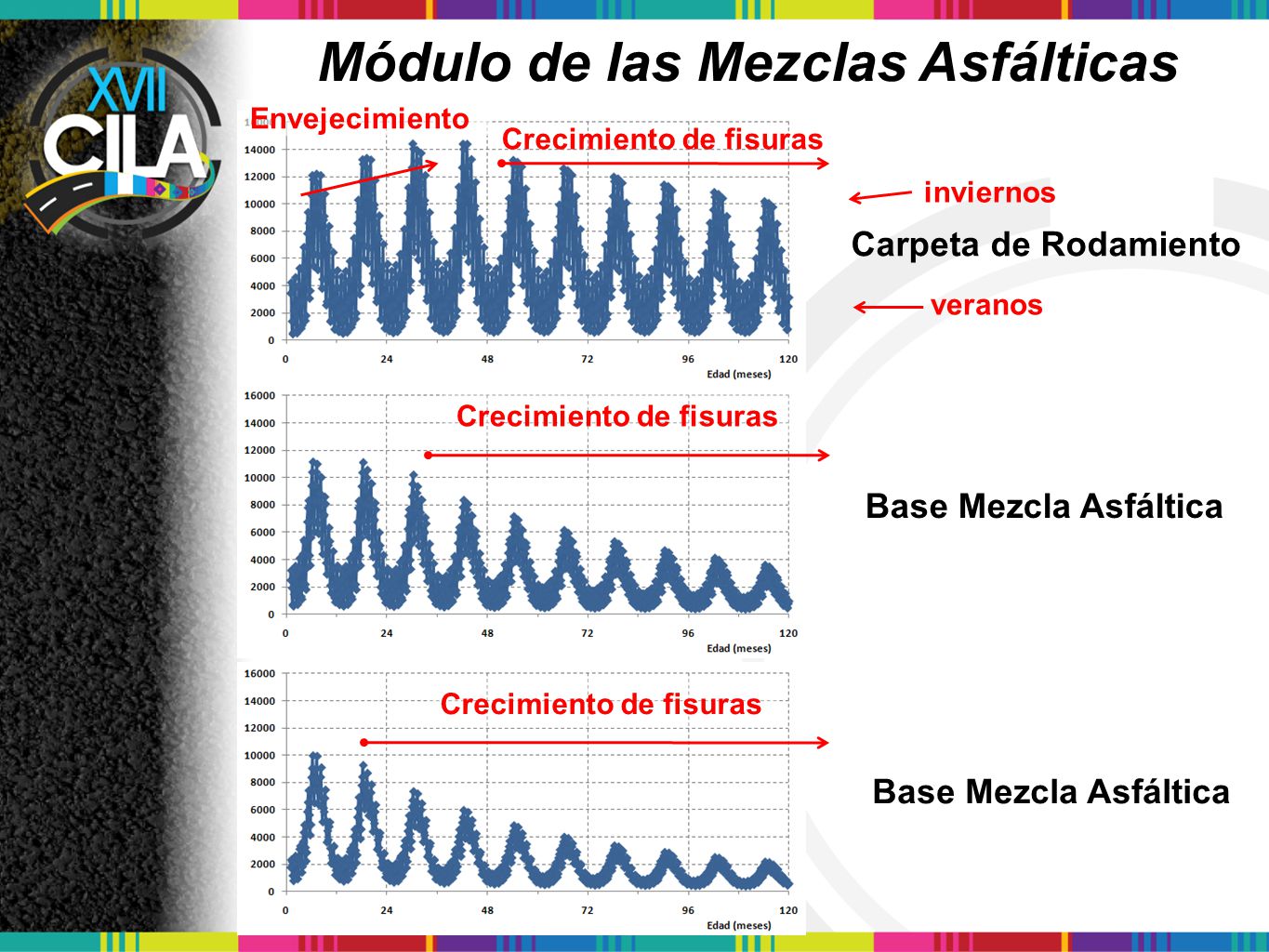

12 Módulo de las Mezclas Asfálticas
Envejecimiento Crecimiento de fisuras inviernos Carpeta de Rodamiento veranos Crecimiento de fisuras Base Mezcla Asfáltica Crecimiento de fisuras Base Mezcla Asfáltica

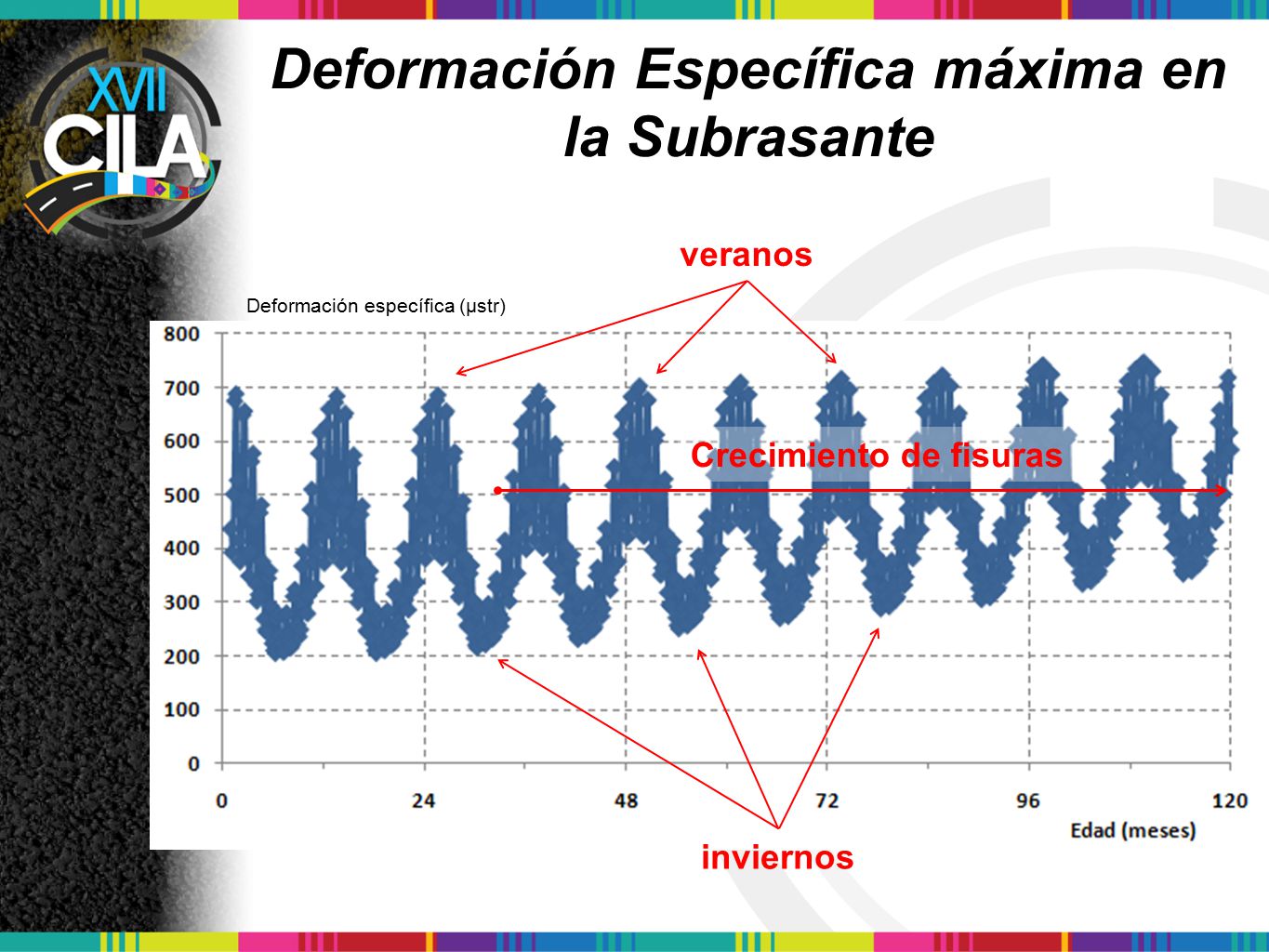

13 Deformación Específica máxima en la Subrasante
veranos Deformación específica (µstr) Crecimiento de fisuras inviernos

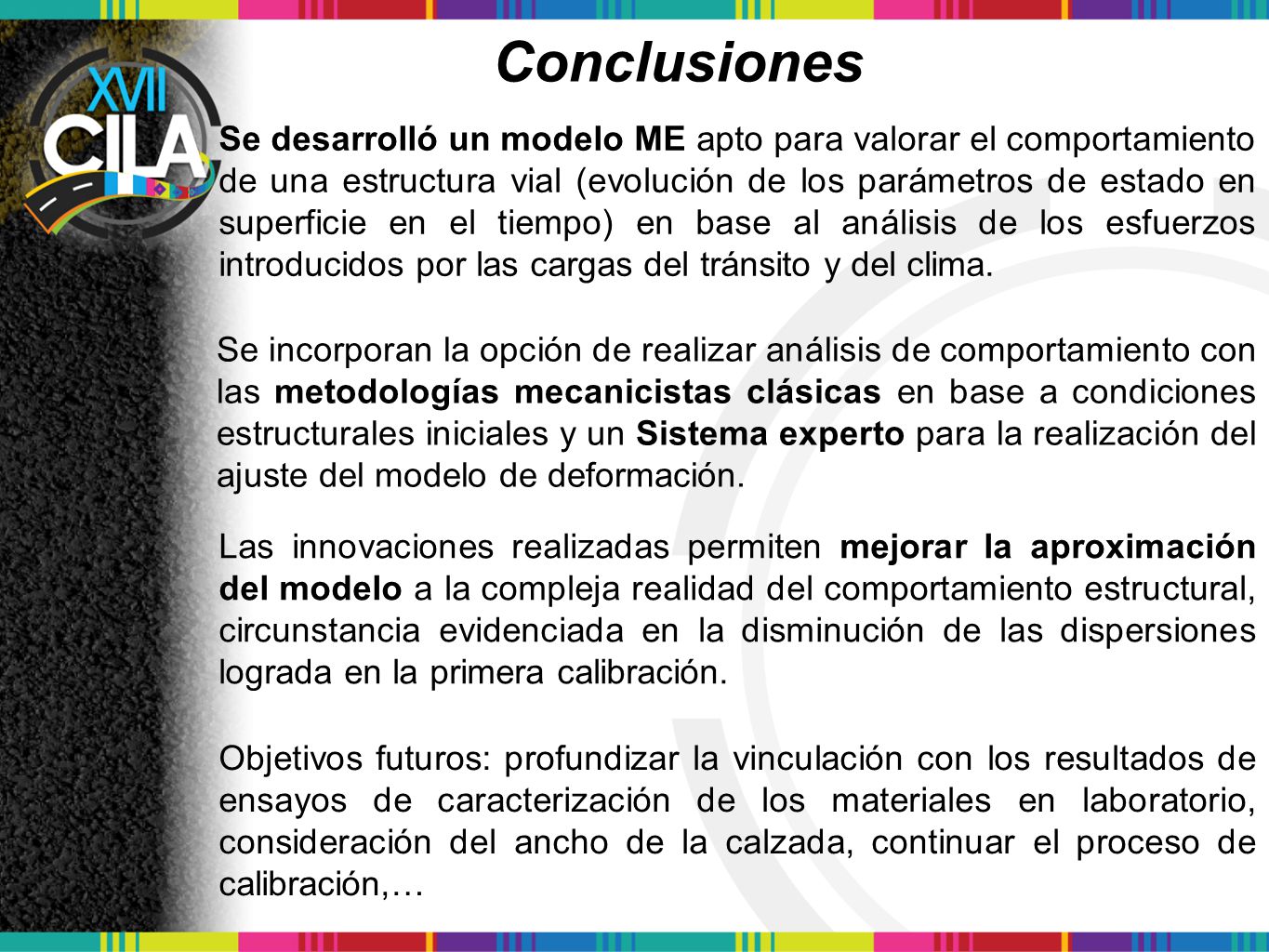

14 Conclusiones Se desarrolló un modelo ME apto para valorar el comportamiento de una estructura vial (evolución de los parámetros de estado en superficie en el tiempo) en base al análisis de los esfuerzos introducidos por las cargas del tránsito y del clima. Se incorporan la opción de realizar análisis de comportamiento con las metodologías mecanicistas clásicas en base a condiciones estructurales iniciales y un Sistema experto para la realización del ajuste del modelo de deformación. Las innovaciones realizadas permiten mejorar la aproximación del modelo a la compleja realidad del comportamiento estructural, circunstancia evidenciada en la disminución de las dispersiones lograda en la primera calibración. Objetivos futuros: profundizar la vinculación con los resultados de ensayos de caracterización de los materiales en laboratorio, consideración del ancho de la calzada, continuar el proceso de calibración,…
