1 1 Memoria Virtual Capítulo 8

2 2 Estructuras de Hardware y Control Todas las referencias a memoria son direcciones lógicas y son mapeadas a direcciones físicas en tiempo de ejecución –Recordar propiedad de Reubicación Un proceso puede ser particionado en páginas o segmentos los cuales no necesariamente están contiguos en memoria No todas las páginas o segmentos de un proceso tienen que residir en memoria principal durante su ejecución

3 3 Ejecución de un programa El SO trae a memoria principal unos pocos trozos del programa Este conjunto de páginas o segmentos (o en su defecto direcciones de memoria) es conocido como conjunto residente Cuando el proceso intenta accesar una dirección que no se encuentra en el conjunto residente, se produce una falla de página (page-fault); el SO emite la interrupción apropiada El SO pone al proceso en un estado bloqueado y emite un requerimiento para traer los trozos que necesita –El SO emite un requerimiento de I/O a disco –Mientras tanto otro proceso de la cola de listo pasa a ejecución –Cuando el servicio de I/O está listo, el proceso vuelve a la cola de listos

4 4 Ventajas de este modelo Más procesos pueden residir en memoria –Sólo se necesita una porción de cada uno –Con tantos procesos en memoria principal es muy probable que siempre exista un proceso en la cola de listos Un proceso puede ser más grande que toda la memoria principal disponible Memoria real –Memoria principal Memoria virtual –Visión lógica de la memoria, –Espacio en disco –Permite multiprogramación y libera al usuario de las restricciones de memoria real

5 5 Principio de localidad Las referencias a lineas de código y datos en un proceso tienden a agruparse tanto espacial como temporalmente localidad espacial y temporal –Ej: si acceso a[i] en tiempo t es muy probable que accese a[i+1] en t+1 Sólo un pedazo del proceso se necesita en un momento dado Sería posible tomar desiciones inteligentes acerca de qué pedazo necesitaría en el futuro cercano Esto indica que MV puede mejorar la eficiencia ¿Pero que pasaría si swapeo-out un pedazo del proceso justo antes de necesitarlo? Trashing: el SO pasa la mayor parte del tiempo en swap-in y swap-out en vez de ejecutar instrucciones de los procesos

6 6 MV con Paginación Cada proceso tiene su tabla de páginas Cada entrada en la tabla contiene el número de marco en memoria principal donde dicha página fue cargada Se usa un bit de precencia (P) (o validez) para indicar si la página está en memoria o no Se usa otro bit de modificación (M) (o suciedad) para indicar si la página ha sido modificada o no, desde la útlima vez que se trajo a memoria principal Si el bit M no ha sido seteado, entonces no es necesario escribir la página a disco (swap-out) Otros bits

7 7 Recordar que la tabla se encuentra en memoria  las tablas están también bajo el esquema de paginación Es posible n >m

8 8 Esquema de tabla de dos niveles Ej: Sistema de 32 bits, páginas de 4K, largo de cada entrada de página 4 bytes.

9 9 Tabla invertida de páginas En el esquema anterior, el tamaño de la tabla de páginas es proporcional al tamaño del espacio virtual de direcciones En el esquema de tabla invertida de páginas el tamaño es proporcional al tamaño del direccionamiento físico, y es independiente del número de procesos o páginas virtuales Usado en PowerPC, UltraSPARC, y IA-64 El número de página es mapeado sobre la tabla invertida por una función de hashing Existe una entrada en la tabla invertida por cada marco (memoria física) y contiene –Número de página –PID –Bits de control –Puntero a la cadena de páginas que mapean a la misma posición

10 10

11 11 Translation Lookaside Buffer (TLB) Cada referencia de memoria virtual puede causar dos accesos a memoria física –Uno para acceder a la tabla de páginas –Y otro para acceder al dato mismo Para solucionar este problema, se usa una memoria cache de alta velocidad que almacena una parte pequeña de la tabla de páginas En el contexto de administración de memoria, esta memoria se conoce por TLB El TLB almacena el mapeo página  marco de las páginas más recientemente usadas

12 12 TLB Dada una dirección virtual, el procesador examina la TLB (mapeo asociativo) Si la TLB contiene el mapeo de la página buscada (hit), se recupera el número de marco y se forma la direccioón física Si no (miss), se va a buscar a la tabla de páginas Luego, se chequea que la página esté en memoria principal, si no, el SO emite una interrupción con page-fault Finalmente, se actualiza la TLB para reflejar la nueva página

13 13

14 14

15 15

16 16 Uso de la Cache

17 17 Tamaño de páginas Página pequeña  menor fragmentación interna Página pequeña  se requieren más páginas por proceso  tablas más grandes Tablas más grandes  una buena porción de la tabla en MV Memoria secundaria está diseñada para transferir eficientemente grandes bloques de datos, luego por todo lo anterior podríamos concluir que es mejor tener páginas más grandes Página pequeña  número grande de páginas en memoria A medida que el proceso se ejecuta, las páginas en memoria tendrán porciones del proceso cercanos a referencias recientes Páginas muy grandes, se pierde la localidad temporal y espacial  más page fault

18 18

19 19 Segmentación Particiona la memoria (virtual y real) en segmentos de tamaño variable La partición es desde un punto de vista funcional de los programas. Ventajas: –Simplifica el manejo de estructuras de datos dinámicas –Permite que los programas sean modificados y recompilados independientemente –Facilita compartición de datos entre procesos –Facilita protección

20 20 Tabla de segmentos Contiene la dirección en memoria real donde está el segmento Cada entrada contiene el largo del segmento Se usa un bit para determinar si el segmento está en memoria o no Se usa otro bit para indicar si el segmento ha sido modificado desde la última vez que se cargó en memoria principal

21 21

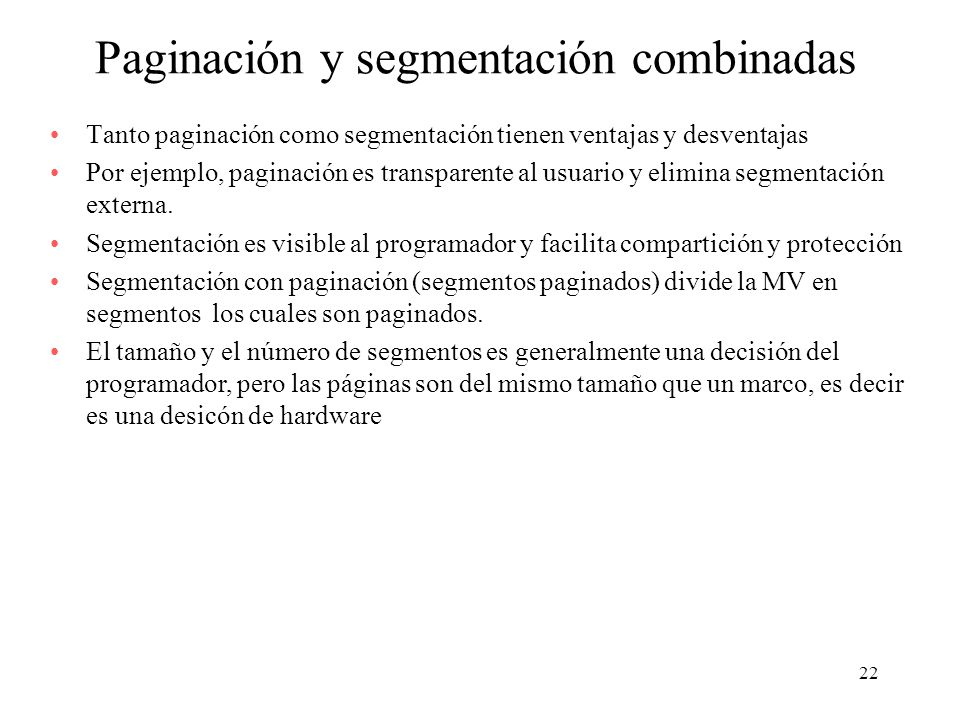

22 22 Paginación y segmentación combinadas Tanto paginación como segmentación tienen ventajas y desventajas Por ejemplo, paginación es transparente al usuario y elimina segmentación externa. Segmentación es visible al programador y facilita compartición y protección Segmentación con paginación (segmentos paginados) divide la MV en segmentos los cuales son paginados. El tamaño y el número de segmentos es generalmente una decisión del programador, pero las páginas son del mismo tamaño que un marco, es decir es una desicón de hardware

23 23

24 24 Política de fetch Determina cuándo una página es cargada en memoria principal Paginación por demanda: se trae una página a memoria sólo cuando se hace una referencia a memoria que está dentro de dicha página –Muchos fallos de páginas al comienzo Prepaginación: junto con la página que no está, se traen otras páginas –Explota la característica de los dipositivos de I/O que favorece traer bloques contiguos –Es posible que la (o las) página adicional no se necesite

25 25 Política de ubicación Determina dónde ubicar una página en memoria real Es importante en segmentación pues afecta fragmentación externa No es tan importante en paginación, pues la fragmentación interna sería la misma independiente del lugar donde se cargue

26 26 Política de reemplazo Determina qué página es reemplazada, cuando no hay marcos libres En teoría, debieramos sacar aquella página que minimiza los fallos de página, que corresponde a la página menos probable de ser referenciada en el futuro Cerrado de marcos (frame locking): –Cuando un marco está cerrado, no puede ser considerado para reemplazo –SO, buffers de dispositivos de I/O –Se usa un bit de cerradura (locking) para indicar si un marco está cerrado o no

27 27 Algoritmos básico de reemplazo Algoritmo óptimo –Selecciona la página para la cual el tiempo hasta la próxima referencia es el más largo –Imposible predecir cuándo la página será referenciada en el futuro –Sirve como referencia para evaluar otros algoritmos de reemplazos Least Recently Used (LRU) –Selecciona la página que no ha sido referenciada durante más tiempo –Por el principio de localidad, la página seleccionada por LRU debiera ser aquella que es menos probable de ser referenciada en el futuro cercano –La implementación perfecta de LRU requeriría que cada página tenga asociado el tiempo de la última referencia, lo cual sería muy costoso, ¿por qué? –Una alternativa es mantener un stack de referencia a páginas y reemplazar la que está en el fondo del stack

28 28 Algoritmos básicos de reemplazo FIFO –Se reemplaza la página que lleva más tiempo en memoria –Uno de los algoritmos más simples de implementar –Pero cuidado, la página que recien salió puede necesitarse nuevamente (principio de localidad) –No tiene buen rendimiento respecto de los otros algoritmos de reemplazo Política del reloj: –Una forma de aproximar LRU, pero eficientemente –Se usa un bit de uso para cada marco –Cuando el marco se carga con una página, se setea el bit en 1 –Cuando la página es referenciada, se setea el bit en 1 –Cuando es necesario reemplazar una página, se busca en orden secuencial el primer marco con bit de uso en 0; dicha página es reemplazada –Durante la búsqueda los bits de uso en 1 son cambiados a 0 –¿Qué pasa si todos los bits están en 1?

29 29

30 30 * Indica bit de uso en 1

31 31 Anomalía de Belady En ciertas circunstancias, al aumentar el número de páginas disponibles, el número de fallo de páginas aumenta. Considere la siguiente secuencia de referencias a páginas: –1, 2, 3, 4, 1, 2, 5, 1, 2, 3, 4, 5 Con 2 marcos, se producen 12 fallos de página con FIFO Con 3 marcos, 9 fallos Con 4 marcos, 10! Con 5 marcos, 5.

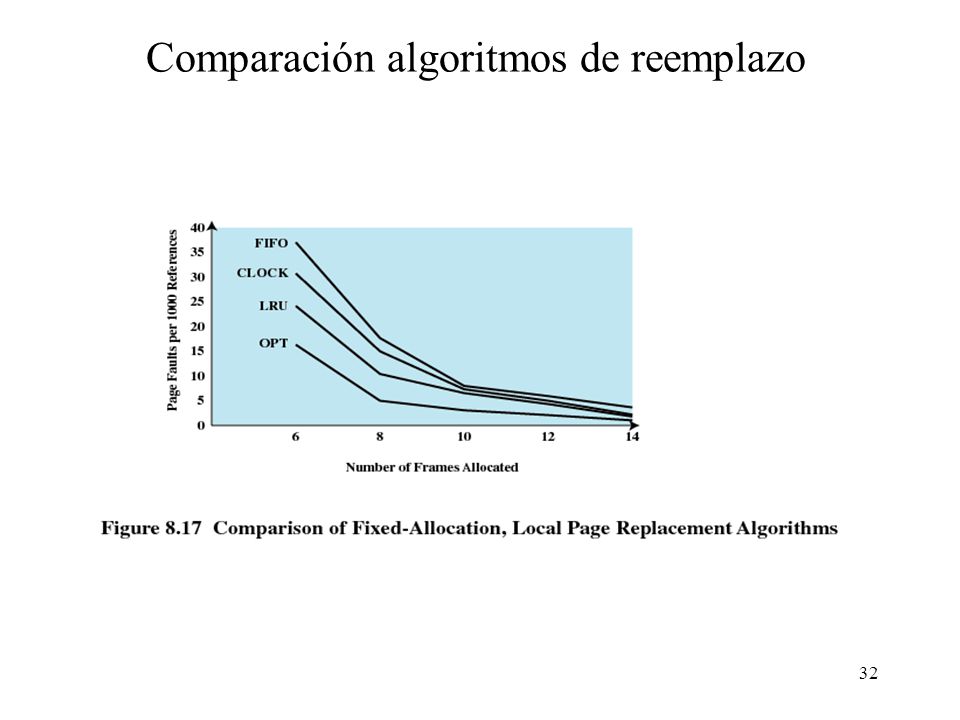

32 32 Comparación algoritmos de reemplazo

33 33 Buffering de página La página reemplazada es agregada a una de dos listas dependiendo si fue modificada o no: –Si no fue modificada : a lista de páginas libres (se agrega en la cola) –Si fue modificada: a lista de páginas modificadas (se agrega en la cola) La nueva página se carga en el marco que está en la cabeza de la lista de libres Note que la página que se reemplaza permanece en memoria Este método hace más eficiente el swap-out de las páginas modificadas, pues se escriben en grupos y no de a una a la vez Esto requiere que el SO mantenga siempre un pequeño conjunto de páginas “realmente libres”

34 34 Tamaño del conjunto residente Tamaño fijo –Asigna un número fijo máximo de marcos a un proceso –Cuando ocurre un fallo de página, se reemplaza una de las páginas de dicho proceso Tamaño variable –El número de marcos asignados a un proceso puede cambiar durante la vida de éste. –Por ejemplo, si un proceso está experimentando continuamente fallos de páginas, el SO podría hacer crecer su conjunto residente. –De la misma forma, si un proceso parece no tener fallos de páginas, el SO podría reducir su conjunto residente

35 35 Reemplazo/Conjunto residente Reemplazo LocalReemplazo Global Tamaño conjunto residente fijo Decidir anticipadamente cuantos marcos asignar a un proceso. Si el conjunto es muy pequeño  alta tasa de fallo de páginas Si el conjunto es muy grande  bajo nivel de multiprogramación No es posible Tamaño conjunto residente variable Un proceso se inicia con un número de marcos basado en tipo de aplicación, prioridades, etc. Cuando ocurre un fallo de página, se selecciona un marco usado por el mismo proceso De vez en cuando, aumentar o disminuir el conjunto residente para mejorar el rendimiento global del sistema Mas simple y popular Como el marco puede se cualquiera, el conjunto residente de los procesos cambia con el tiempo

36 36 Política de limpieza Indica cuándo una página que ha sido modificada debe escribirse a memoria secundaria Limpieza por demanda –Se escribe a disco sólo cuando ha sido seleccionada para reemplazo –Implica dos transferencias a memoria secundaria por fallo de página Pre-limpieza –Se escribe a disco antes que sea seleccionada para reemplazo. –Varias páginas se escriben a la vez, en lotes –Es posible que la página se modifique justo después de ser escrita en dico

37 37 Control de carga y trashing Determina el número de procesos que residen en memoria principal, es decir el nivel de multiprogramación Si son muy pocos, es muy probable que en algún momento todos estén bloqueados por I/O y el procesador esté inutilizado Si son muchos, el tamaño del conjunto residente será muy pequeño causando altas tasas de fallos de páginas. Esto conduce a trashing

38 38 Suspensión de procesos Determina cuál de los procesos residentes es suspendidos y así reducir el nivel de multiprogramación Proceso con prioridad más baja –No tiene relación con el rendimiento del sistema Proceso que produce el fallo –Es razonable pensar que este proceso no tiene su conjunto de trabajo residente en memoria principal, por lo tanto será bloqueado de todas maneras Último proceso activado –Como este proceso recién comienza, es probable que aún no tenga su conjunto de trabajo residente en memoria Proceso con el conjunto residente más pequeño –Más barato de volver a traer a memoria. ¿Qué pasa si este no es aquel proceso que produce los fallos? Proceso más grande –Obtiene el número más grande de marcos libres

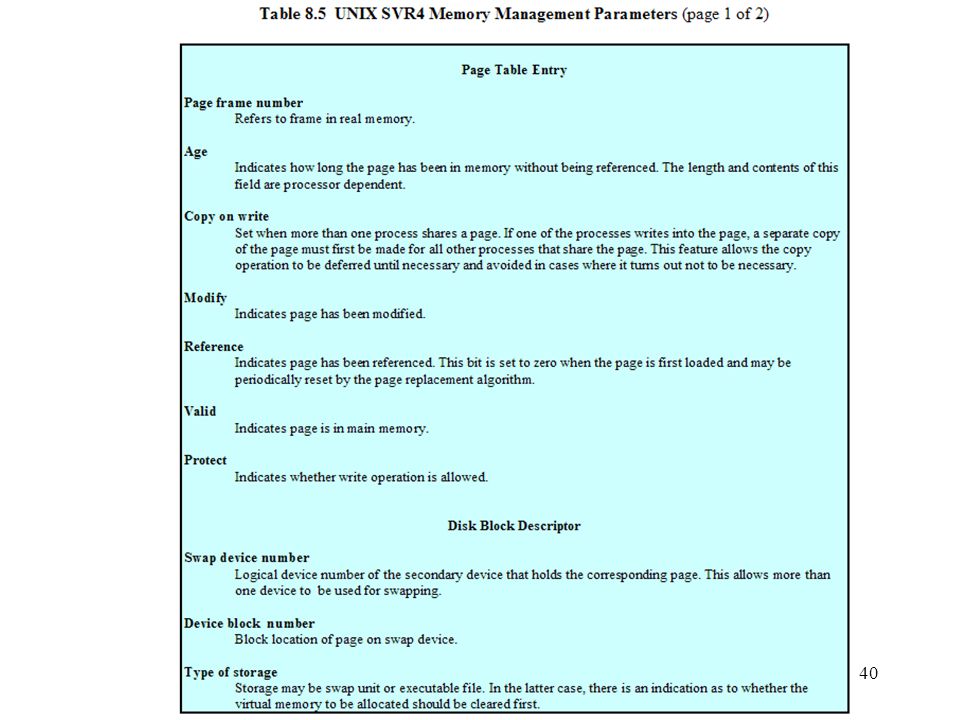

39 39 UNIX and Solaris Memory Management Paging System –Page table –Disk block descriptor –Page frame data table –Swap-use table

40 40

41 41

42 42

43 43 UNIX and Solaris Memory Management Page Replacement –Refinement of the clock policy

44 44 Kernel Memory Allocator Lazy buddy system

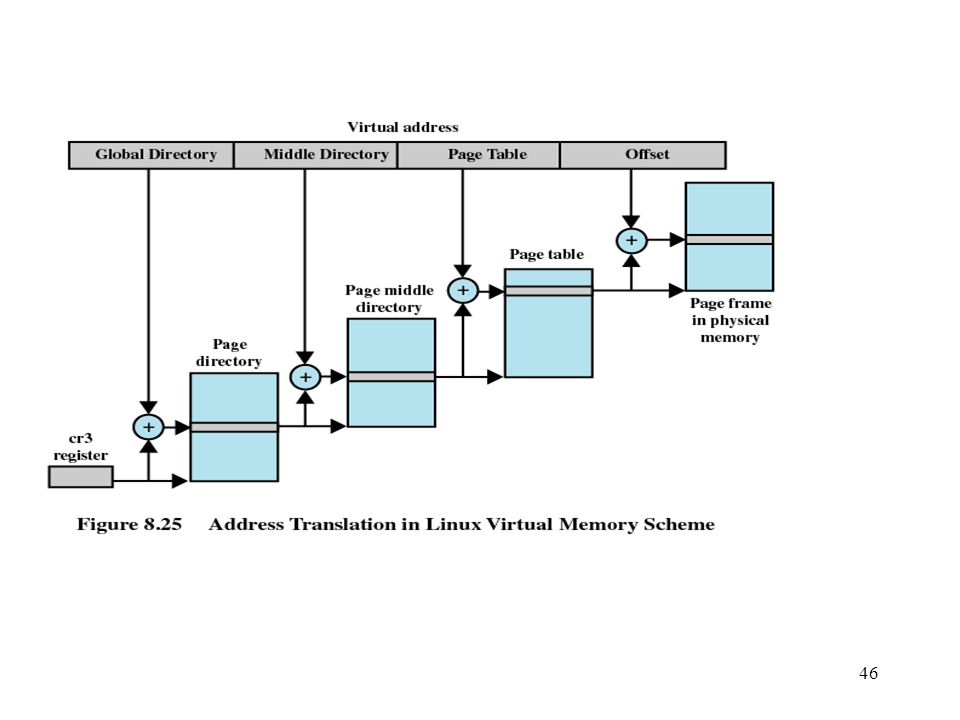

45 45 Linux Memory Management Page directory Page middle directory Page table

46 46

47 47

48 48 Windows Memory Management Paging –Available –Reserved –Committed
