1 ARBITER SYSTEMS, INC.

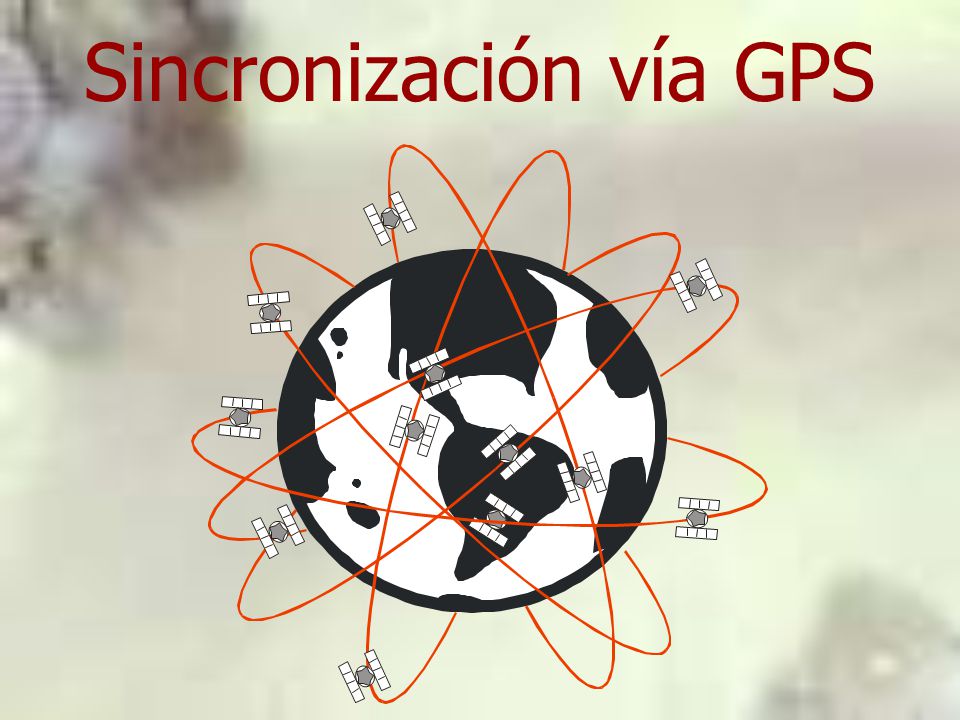

2 Sincronización vía GPS

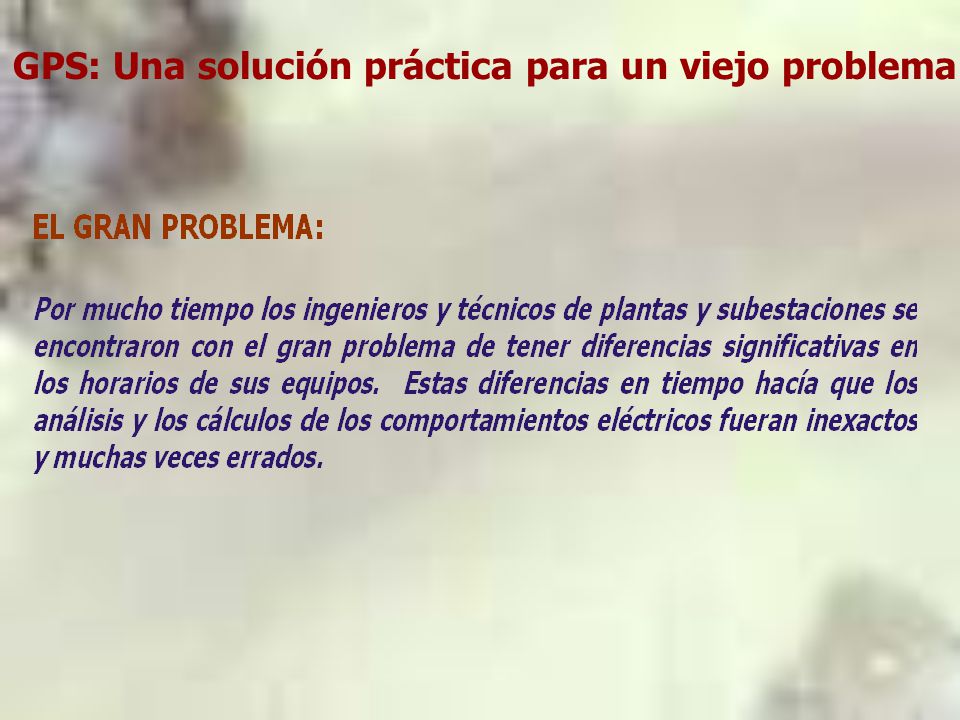

3 GPS: Una solución práctica para un viejo problema

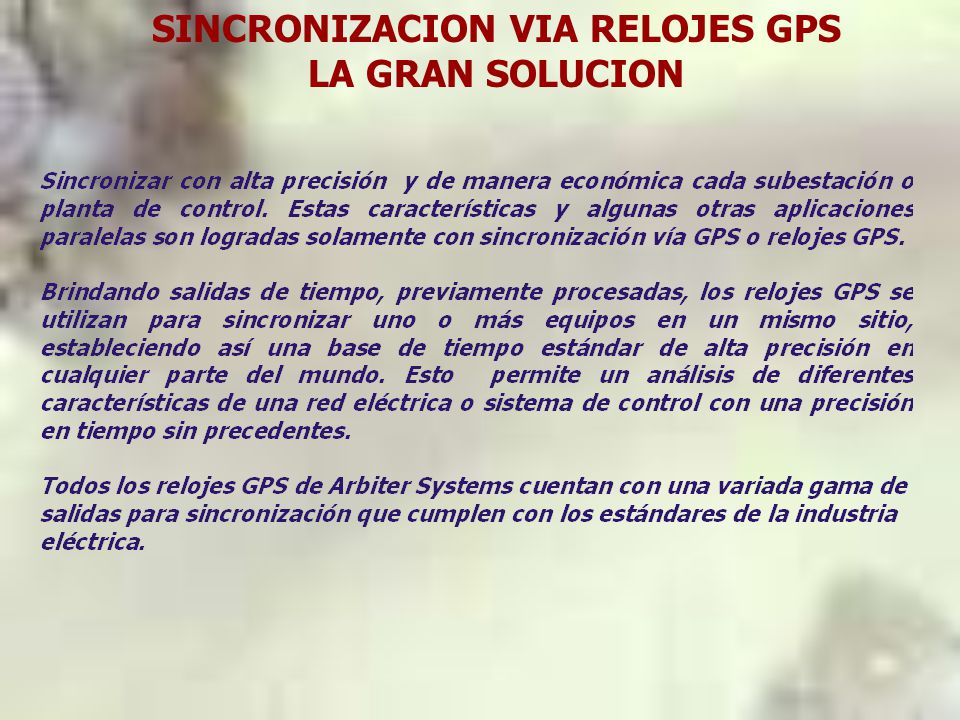

4 SINCRONIZACION VIA RELOJES GPS LA GRAN SOLUCION

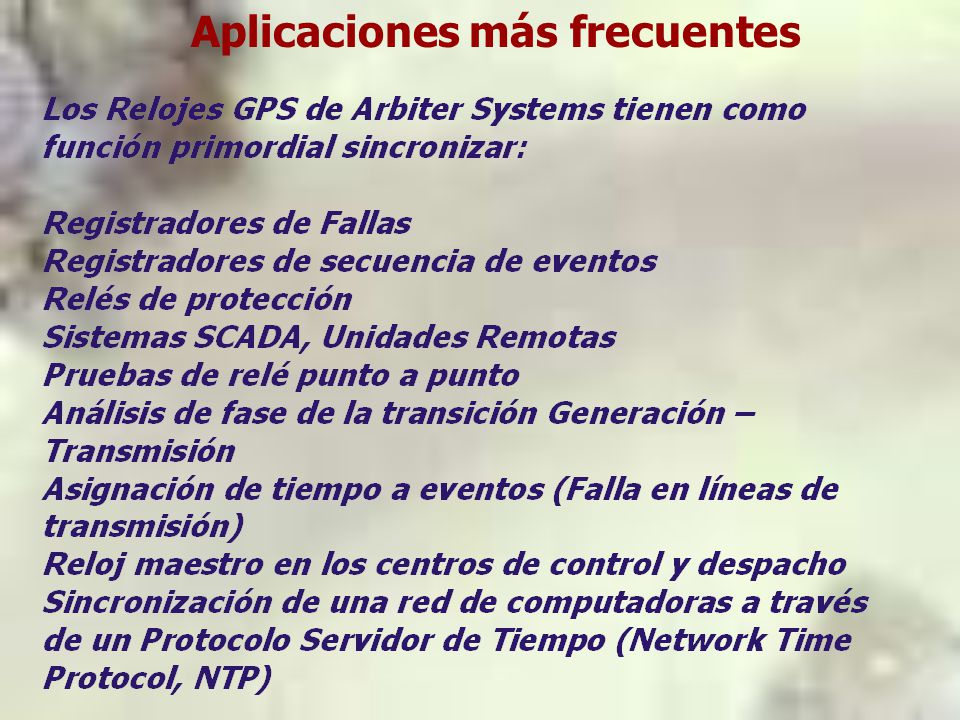

5 Aplicaciones más frecuentes

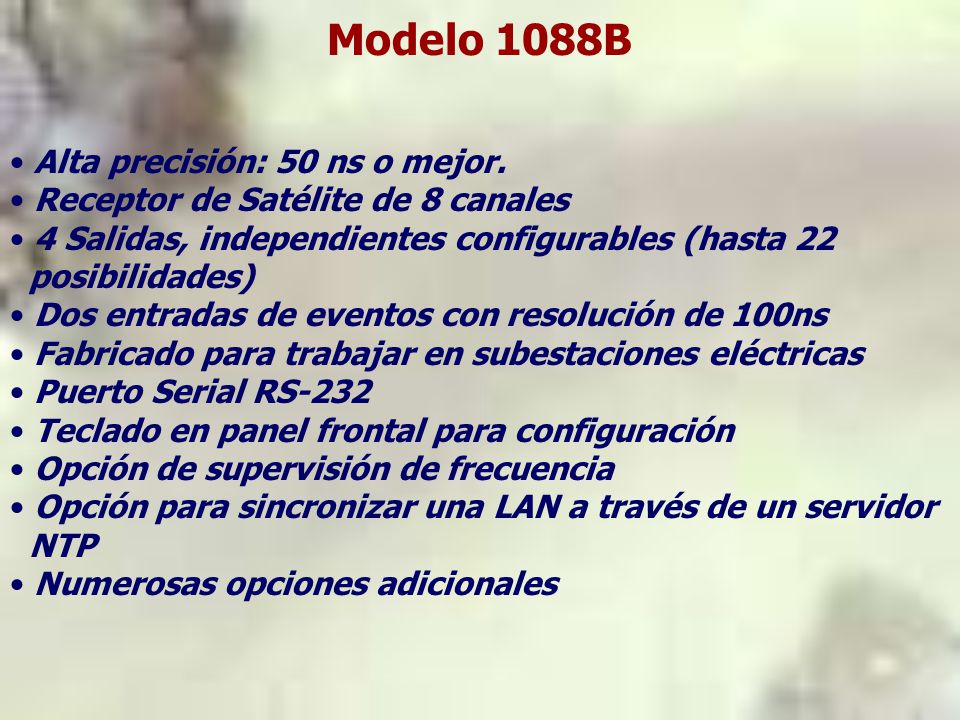

6 Modelo 1088B

7 Alta precisión: 50 ns o mejor. Receptor de Satélite de 8 canales 4 Salidas, independientes configurables (hasta 22 posibilidades) Dos entradas de eventos con resolución de 100ns Fabricado para trabajar en subestaciones eléctricas Puerto Serial RS-232 Teclado en panel frontal para configuración Opción de supervisión de frecuencia Opción para sincronizar una LAN a través de un servidor NTP Numerosas opciones adicionales

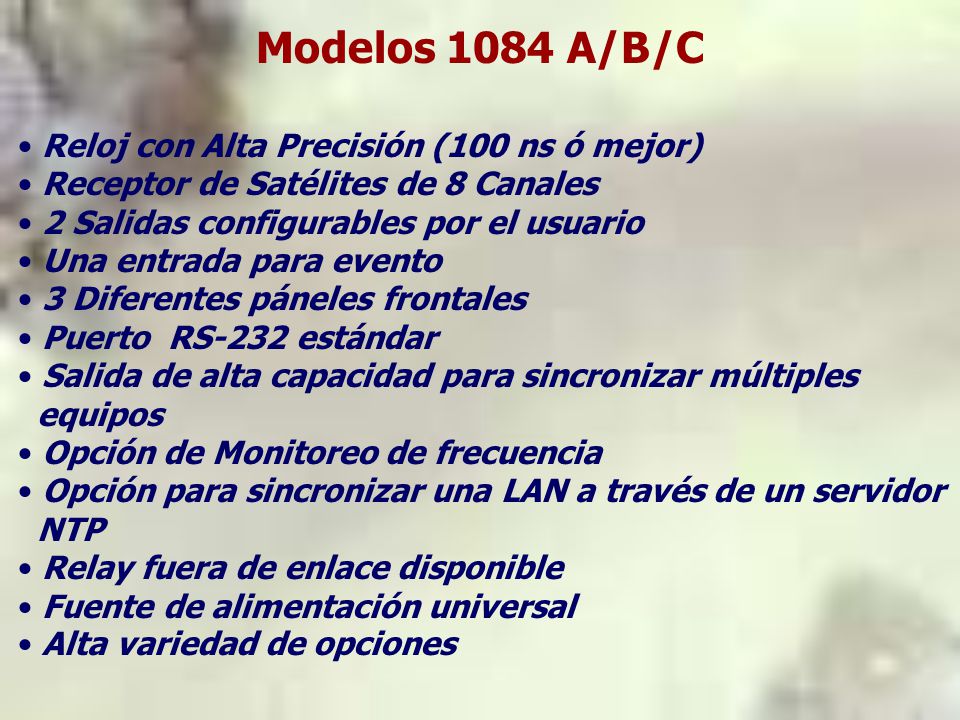

8 Modelos 1084 A/B/C

9 Reloj con Alta Precisión (100 ns ó mejor) Receptor de Satélites de 8 Canales 2 Salidas configurables por el usuario Una entrada para evento 3 Diferentes páneles frontales Puerto RS-232 estándar Salida de alta capacidad para sincronizar múltiples equipos Opción de Monitoreo de frecuencia Opción para sincronizar una LAN a través de un servidor NTP Relay fuera de enlace disponible Fuente de alimentación universal Alta variedad de opciones

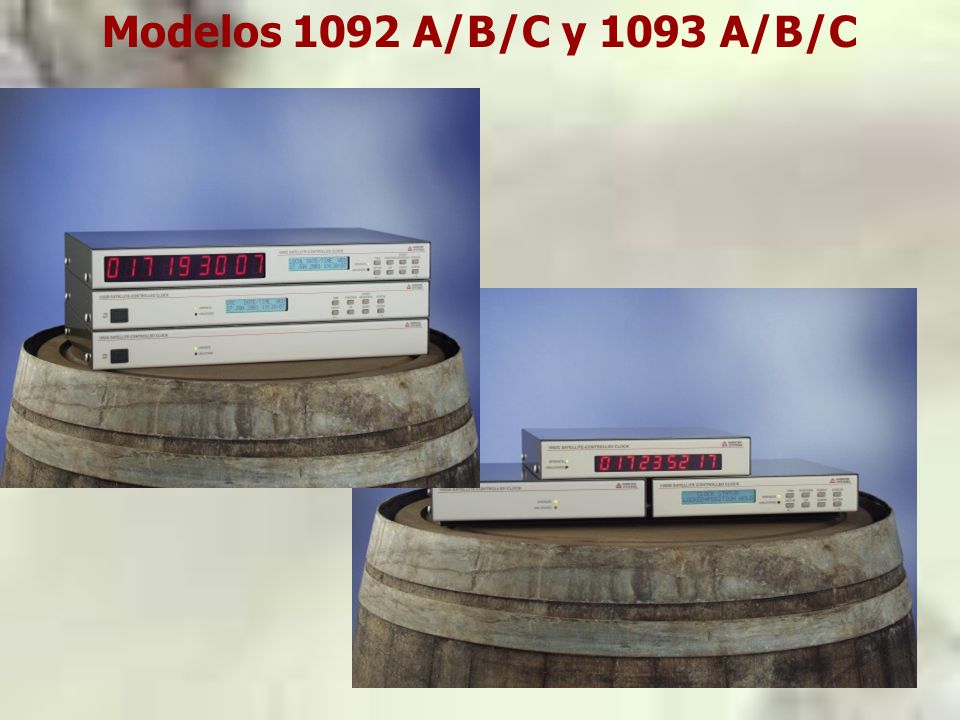

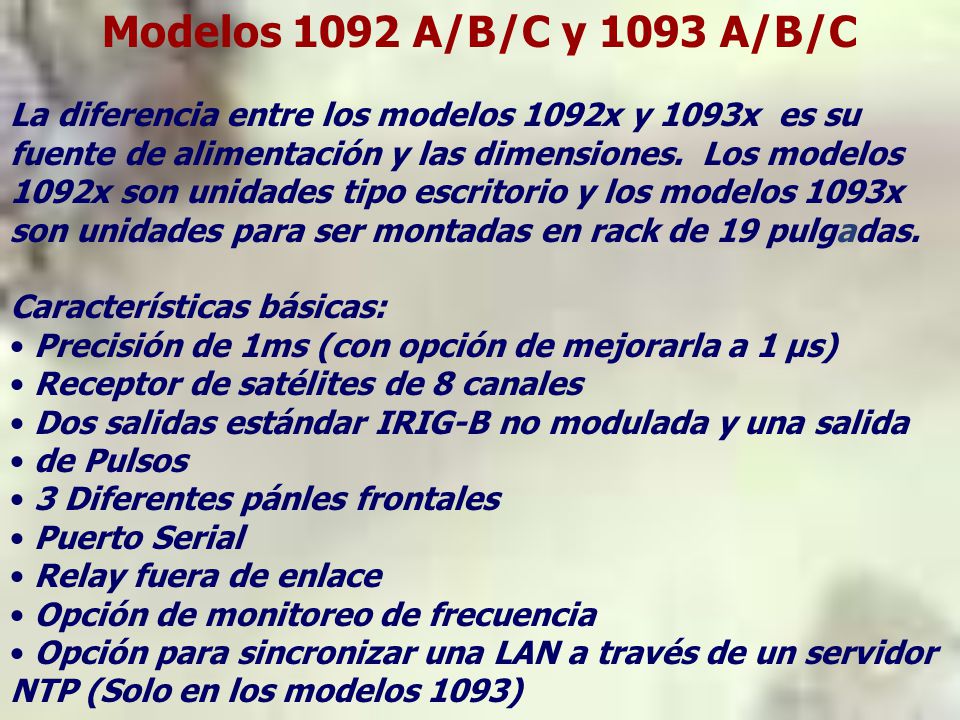

10 Modelos 1092 A/B/C y 1093 A/B/C

11 La diferencia entre los modelos 1092x y 1093x es su fuente de alimentación y las dimensiones. Los modelos 1092x son unidades tipo escritorio y los modelos 1093x son unidades para ser montadas en rack de 19 pulgadas. Características básicas: Precisión de 1ms (con opción de mejorarla a 1 μs) Receptor de satélites de 8 canales Dos salidas estándar IRIG-B no modulada y una salida de Pulsos 3 Diferentes pánles frontales Puerto Serial Relay fuera de enlace Opción de monitoreo de frecuencia Opción para sincronizar una LAN a través de un servidor NTP (Solo en los modelos 1093)

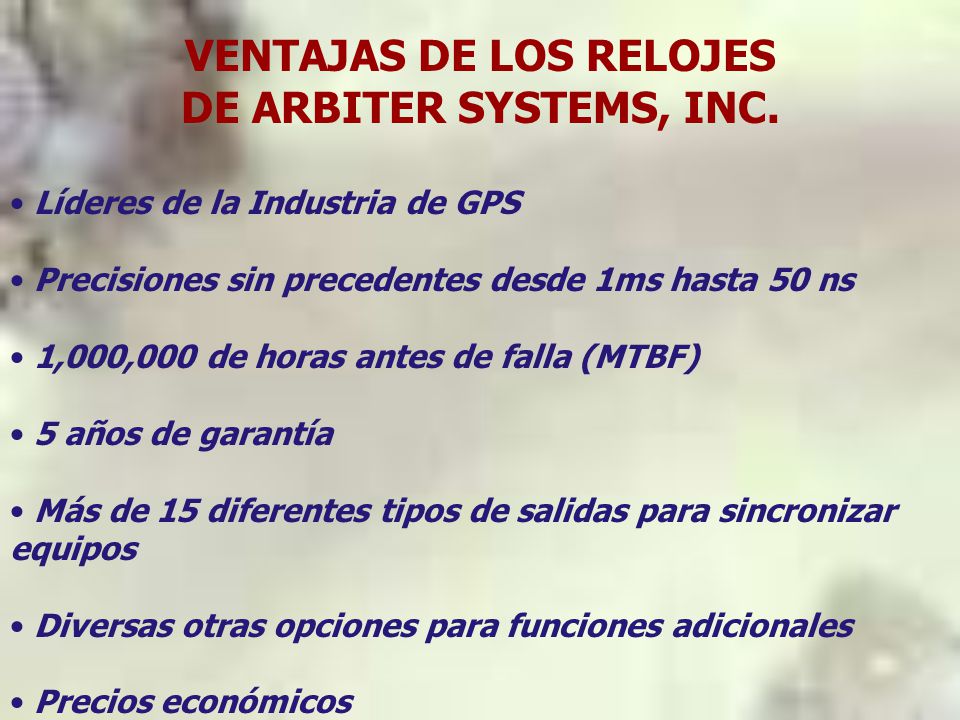

12 VENTAJAS DE LOS RELOJES DE ARBITER SYSTEMS, INC. Líderes de la Industria de GPS Precisiones sin precedentes desde 1ms hasta 50 ns 1,000,000 de horas antes de falla (MTBF) 5 años de garantía Más de 15 diferentes tipos de salidas para sincronizar equipos Diversas otras opciones para funciones adicionales Precios económicos

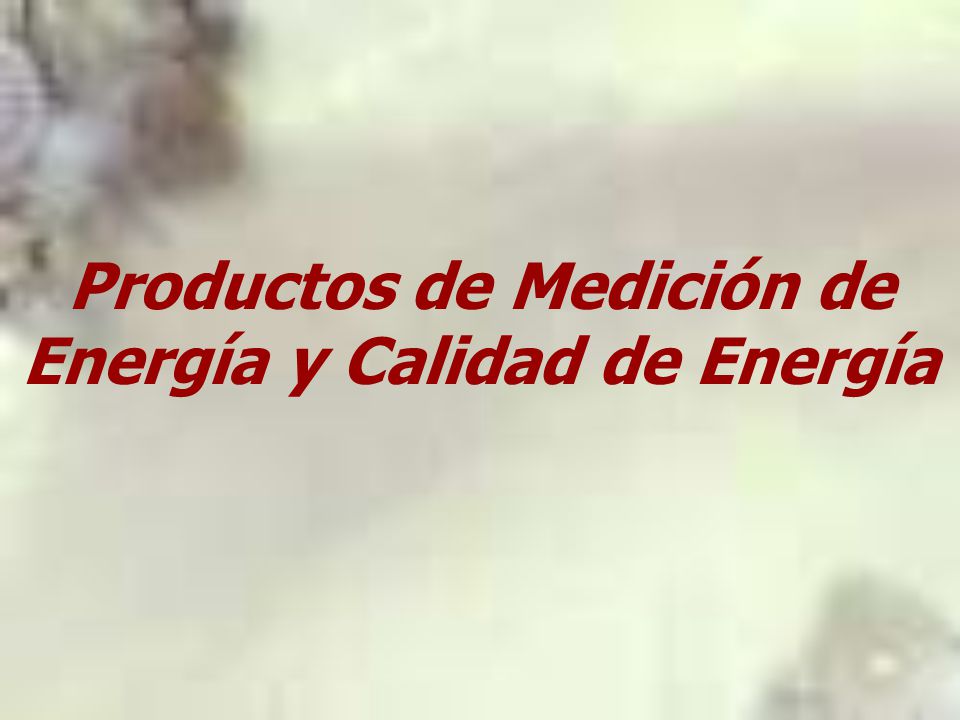

13 Productos de Medición de Energía y Calidad de Energía

14 POWER ANALAZIER 931A

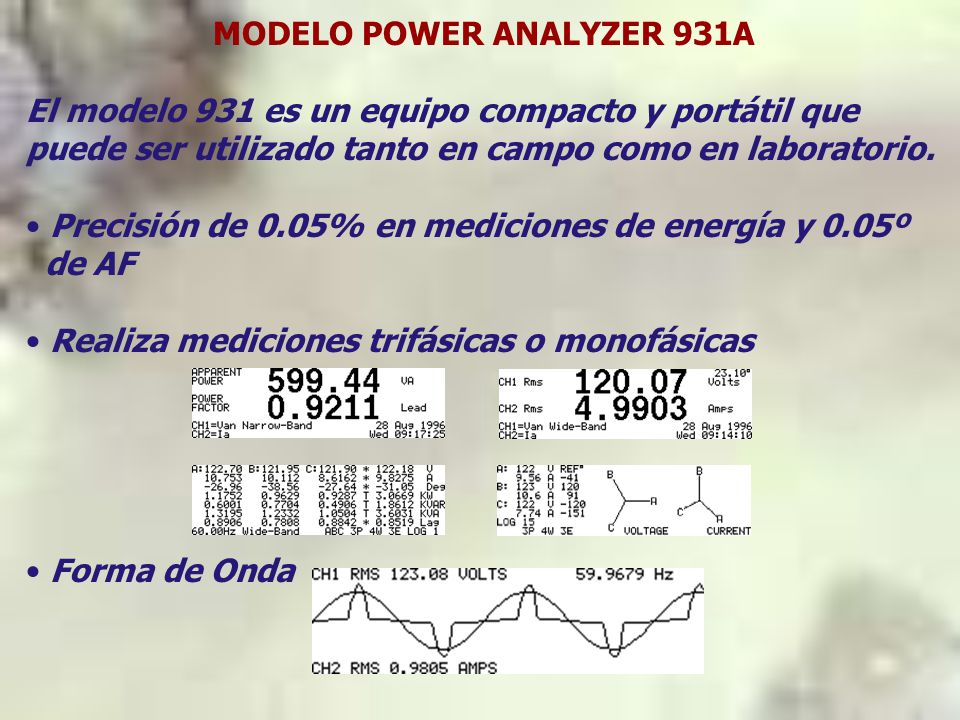

15 MODELO POWER ANALYZER 931A El modelo 931 es un equipo compacto y portátil que puede ser utilizado tanto en campo como en laboratorio. Precisión de 0.05% en mediciones de energía y 0.05º de AF Realiza mediciones trifásicas o monofásicas Forma de Onda

16 MODELO POWER ANALYZER 931A Funciones de análisis de armónicas Temporizador / contador para medir tiempos de operación de relés, tiempos de parada en pruebas, y conteos de eventos. Calibrador de Transductores: El 931A incluye las mediciones necesarias de Voltaje y Corriente DC para medir con precisión las salidas de los transductores y calibrarlos correctamente.

17 MODELO POWER ANALYZER 931A Relaciones de PTs y CTs Además: Puerto Serial RS-232 Batería interna para respaldo de 8 horas Menú de configuración y adquisición por teclados Opción de 16 MB de memoria para análisis de energía Interface en ambiente Windows para recolección de información y configuración Caja liviana, no conductiva resistente a los impactos

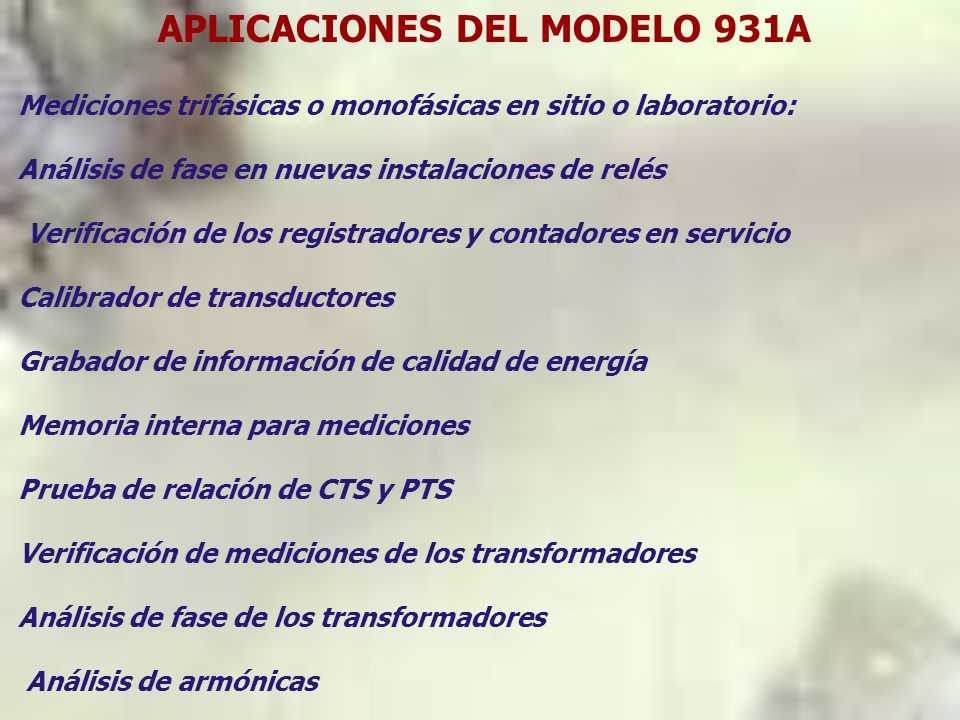

18 APLICACIONES DEL MODELO 931A Mediciones trifásicas o monofásicas en sitio o laboratorio: Análisis de fase en nuevas instalaciones de relés Verificación de los registradores y contadores en servicio Calibrador de transductores Grabador de información de calidad de energía Memoria interna para mediciones Prueba de relación de CTS y PTS Verificación de mediciones de los transformadores Análisis de fase de los transformadores Análisis de armónicas

19 POWER SENTINEL MODELO 1133A

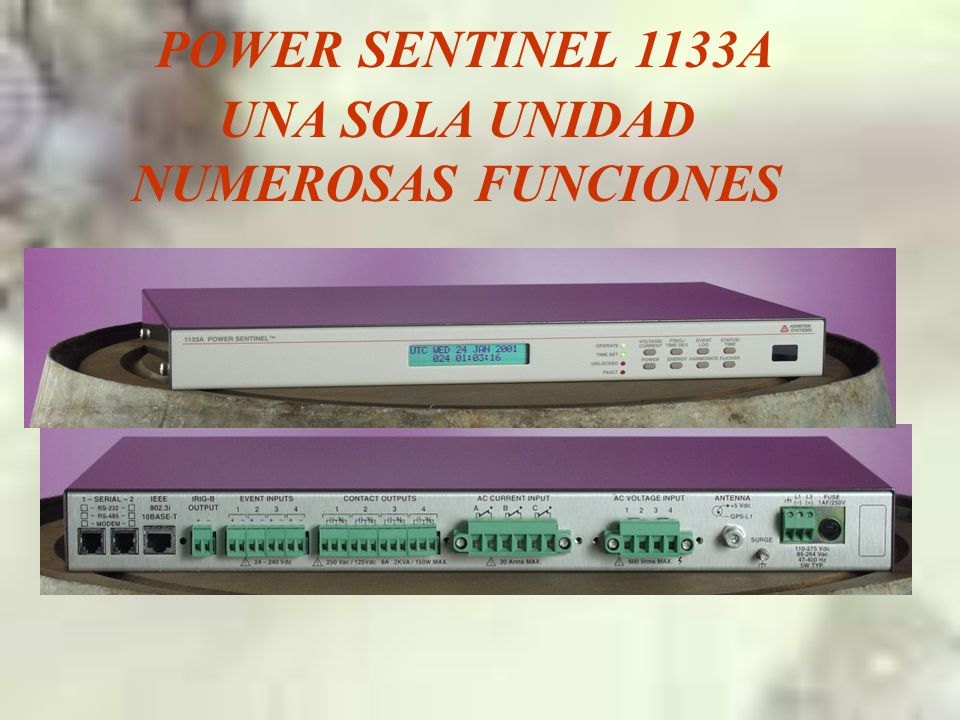

20 POWER SENTINEL 1133A UNA SOLA UNIDAD NUMEROSAS FUNCIONES

21 UNA SOLA UNIDAD MULTIPLES FUNCIONES UNICA UNIDAD EN EL MUNDO SINCRONIZADA VIA GPS FACTURACION MONOFASICA O TRIFASICA CALIDAD DE ENERGÍA REGISTRADOR DE EVENTOS FORMA DE ONDA SINCRONIZADOR IRIRG-B (200 mA de carga) ENTRADAS DIGITALES CORRECCION DE ERRORES DE CTS MEDIDOR DE SINCROFASORES (PMU) DOS AÑOS DE GARANTÍA

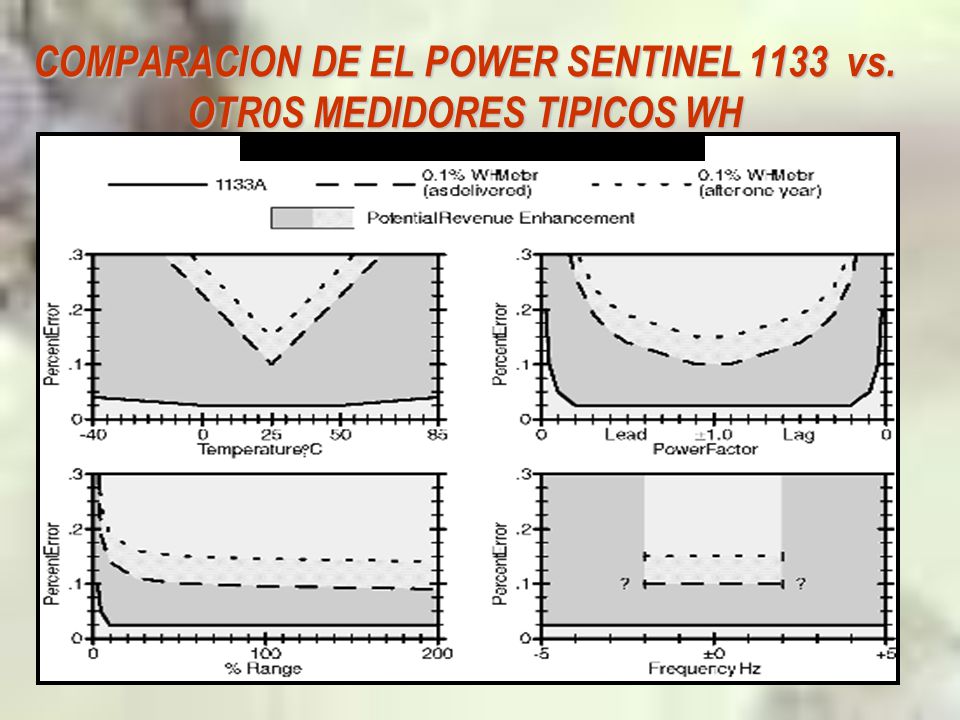

22 COMPARACION DE EL POWER SENTINEL 1133 vs. OTR0S MEDIDORES TIPICOS WH

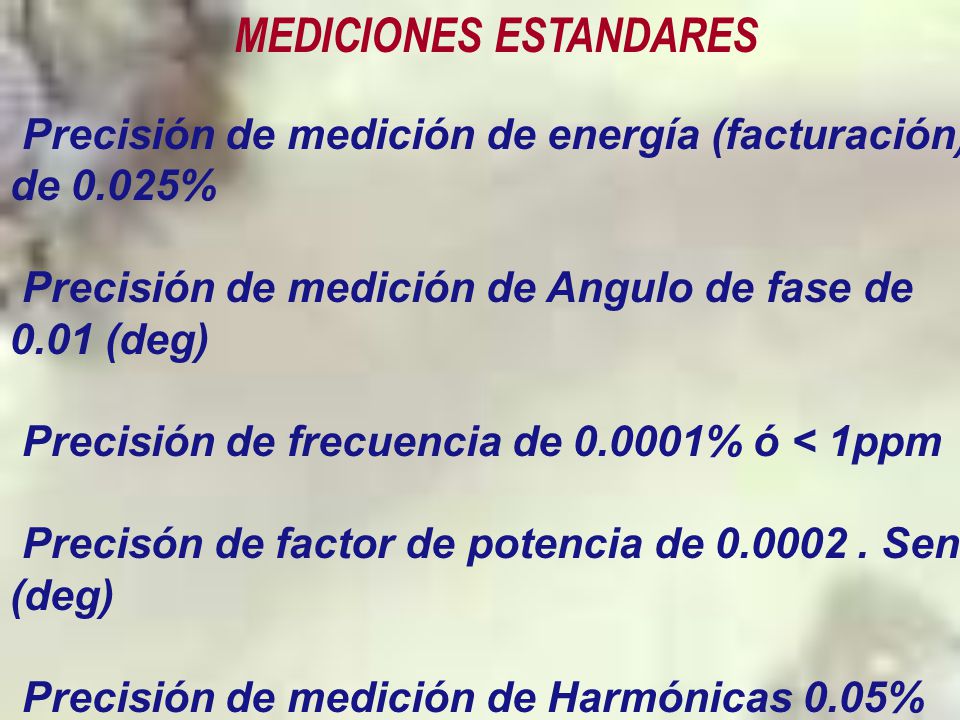

23 MEDICIONES ESTANDARES Precisión de medición de energía (facturación) de 0.025% Precisión de medición de Angulo de fase de 0.01 (deg) Precisión de frecuencia de 0.0001% ó < 1ppm Precisón de factor de potencia de 0.0002. Sen (deg) Precisión de medición de Harmónicas 0.05% Precisión de salida IRIG-B de 1µS (carga de 200 mA)

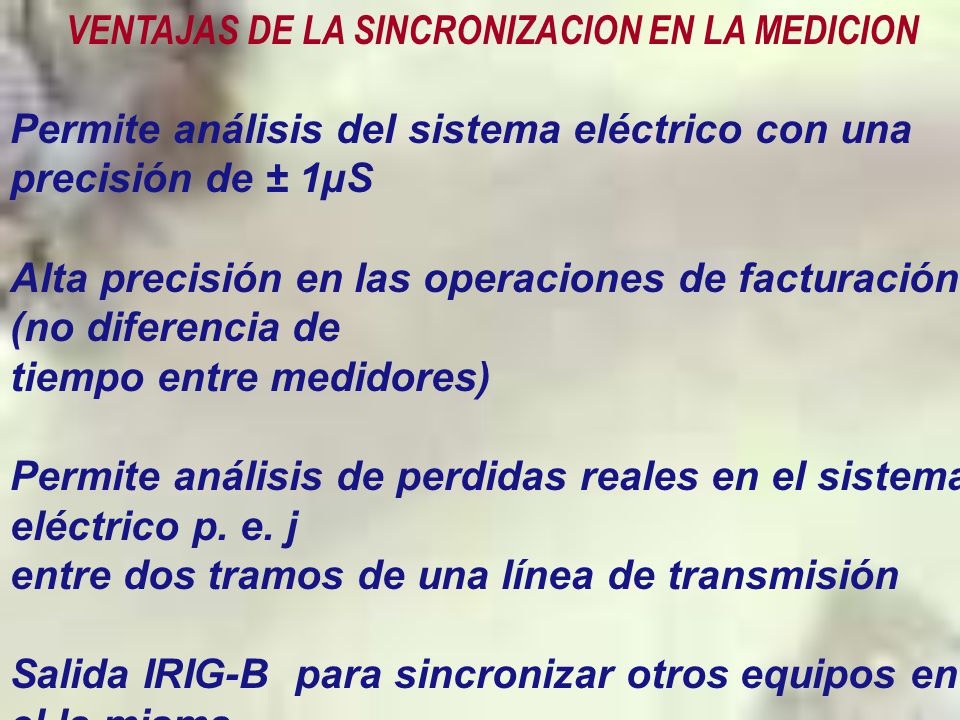

24 VENTAJAS DE LA SINCRONIZACION EN LA MEDICION Permite análisis del sistema eléctrico con una precisión de ± 1µS Alta precisión en las operaciones de facturación (no diferencia de tiempo entre medidores) Permite análisis de perdidas reales en el sistema eléctrico p. e. j entre dos tramos de una línea de transmisión Salida IRIG-B para sincronizar otros equipos en el la misma subestación Medición de sincrofasores (PMU)

25 MEDICIONES DE CALIDAD DE ENERGIA Harmónicas: hasta 50ava, basada en los estándares: IEC 61000-4-7,100 ms, ventana traslapada, diagrama de barras THD: 0.05% ó 5% de lectura, cualquiera que sea mayor, Factor K Flicker: Basado en las normas IEC-6100-4-5, Pst y Plt Registro de hasta 32 eventos (de cualquier medición) Salida de Alarmas (vía relays y/o puertos de comunicación)

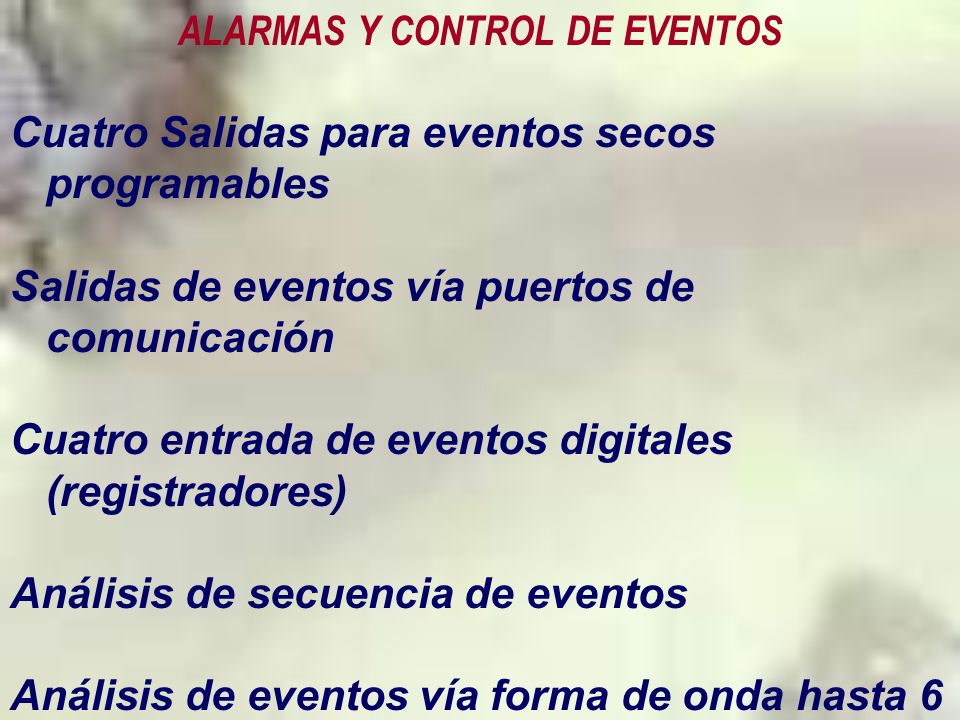

26 ALARMAS Y CONTROL DE EVENTOS Cuatro Salidas para eventos secos programables Salidas de eventos vía puertos de comunicación Cuatro entrada de eventos digitales (registradores) Análisis de secuencia de eventos Análisis de eventos vía forma de onda hasta 6 segundos previos al evento

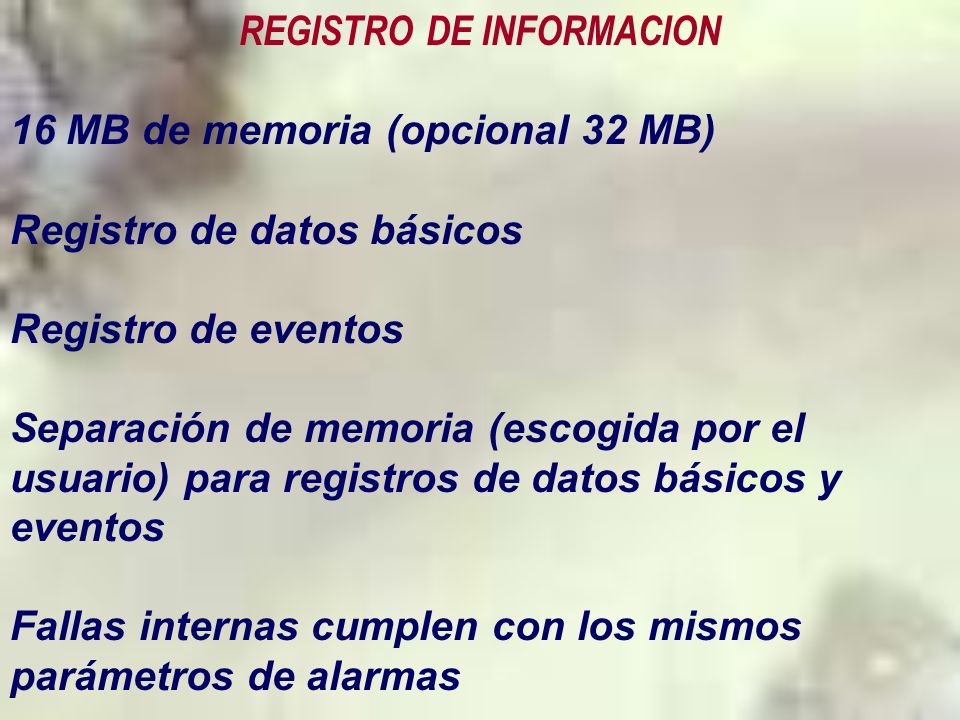

27 REGISTRO DE INFORMACION 16 MB de memoria (opcional 32 MB) Registro de datos básicos Registro de eventos Separación de memoria (escogida por el usuario) para registros de datos básicos y eventos Fallas internas cumplen con los mismos parámetros de alarmas

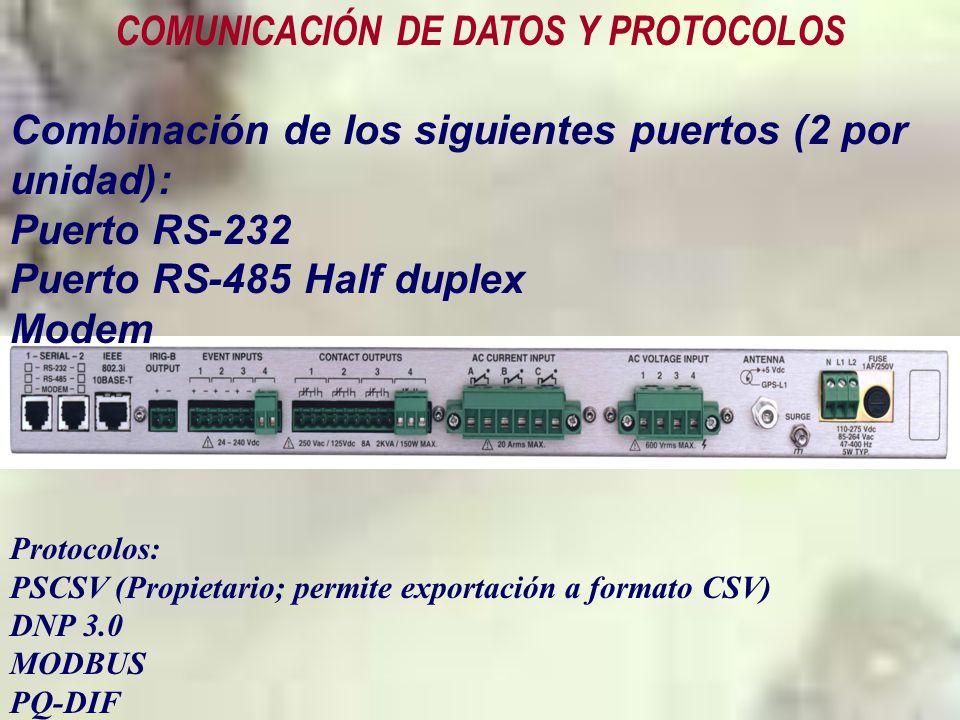

28 COMUNICACIÓN DE DATOS Y PROTOCOLOS Combinación de los siguientes puertos (2 por unidad): Puerto RS-232 Puerto RS-485 Half duplex Modem Protocolos: PSCSV (Propietario; permite exportación a formato CSV) DNP 3.0 MODBUS PQ-DIF MV90 (Pendiente)

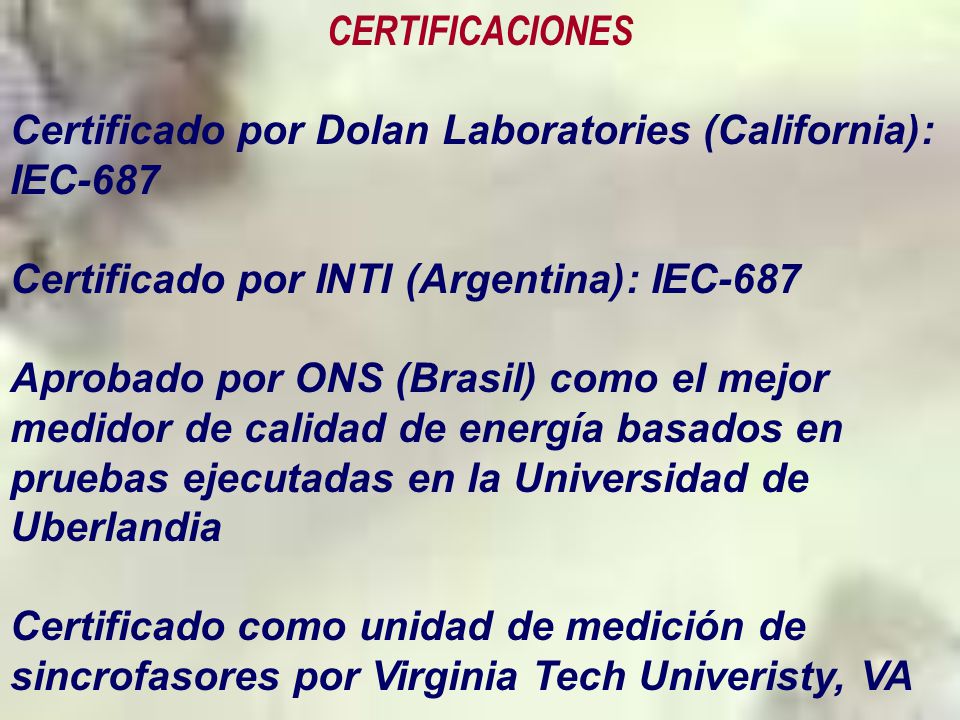

29 CERTIFICACIONES Certificado por Dolan Laboratories (California): IEC-687 Certificado por INTI (Argentina): IEC-687 Aprobado por ONS (Brasil) como el mejor medidor de calidad de energía basados en pruebas ejecutadas en la Universidad de Uberlandia Certificado como unidad de medición de sincrofasores por Virginia Tech Univeristy, VA

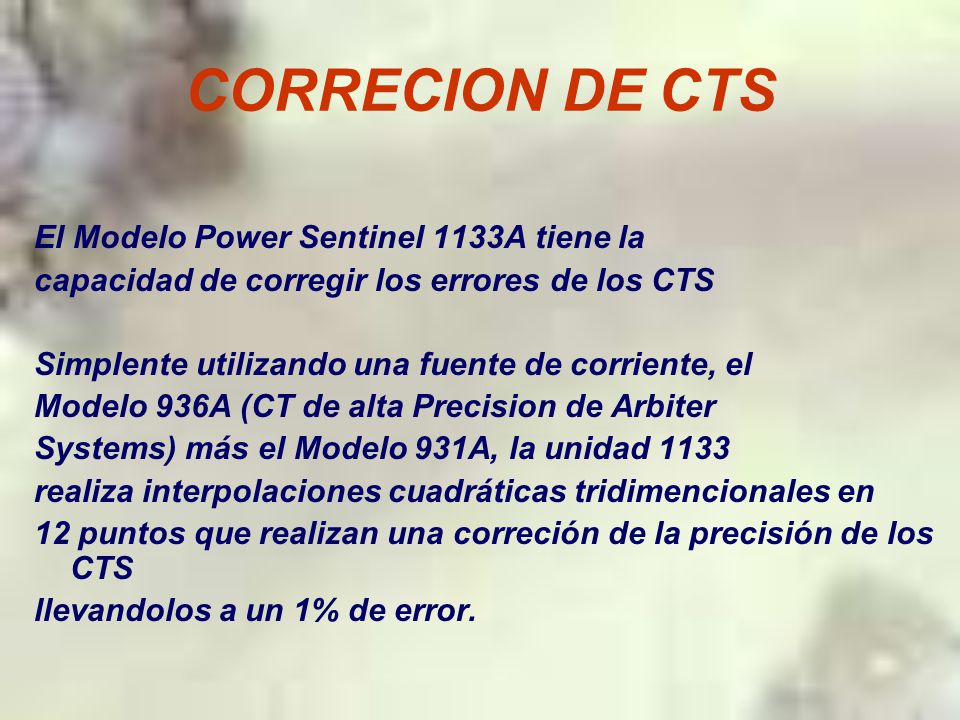

30 CORRECION DE CTS El Modelo Power Sentinel 1133A tiene la capacidad de corregir los errores de los CTS Simplente utilizando una fuente de corriente, el Modelo 936A (CT de alta Precision de Arbiter Systems) más el Modelo 931A, la unidad 1133 realiza interpolaciones cuadráticas tridimencionales en 12 puntos que realizan una correción de la precisión de los CTS llevandolos a un 1% de error.

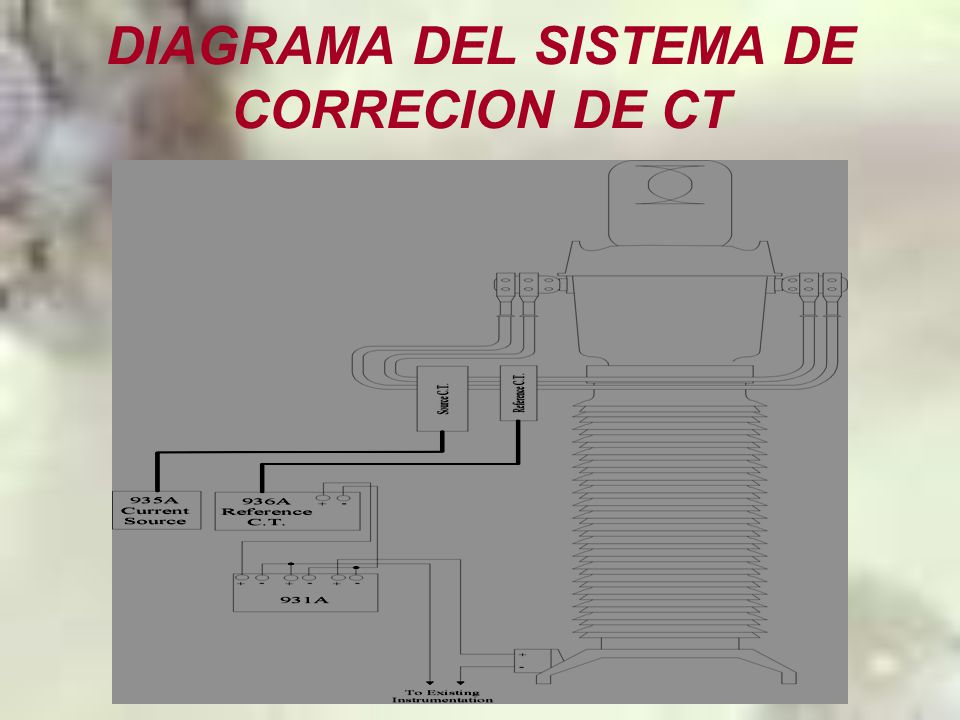

31 DIAGRAMA DEL SISTEMA DE CORRECION DE CT

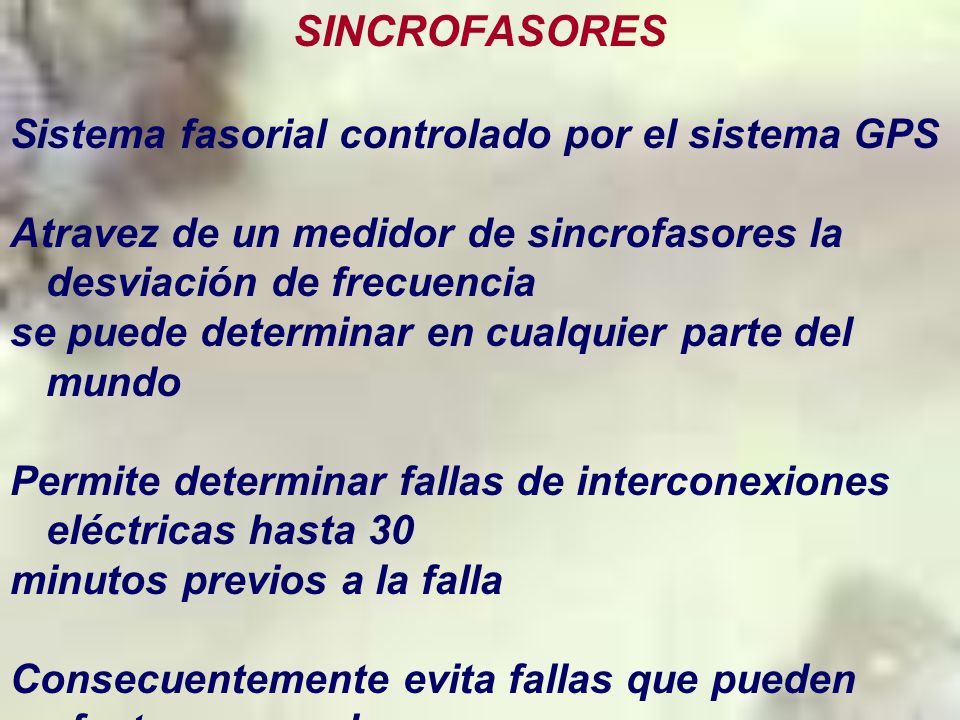

32 SINCROFASORES Sistema fasorial controlado por el sistema GPS Atravez de un medidor de sincrofasores la desviación de frecuencia se puede determinar en cualquier parte del mundo Permite determinar fallas de interconexiones eléctricas hasta 30 minutos previos a la falla Consecuentemente evita fallas que pueden efectuar cascadas que ocasionan pérdidas significativas para las empresas eléctricas, industrias y consumidores

33 APAGON DE AGOSTO DE EL 2003 Antes de las 4:00 PM Poco después de las 4:00 PM

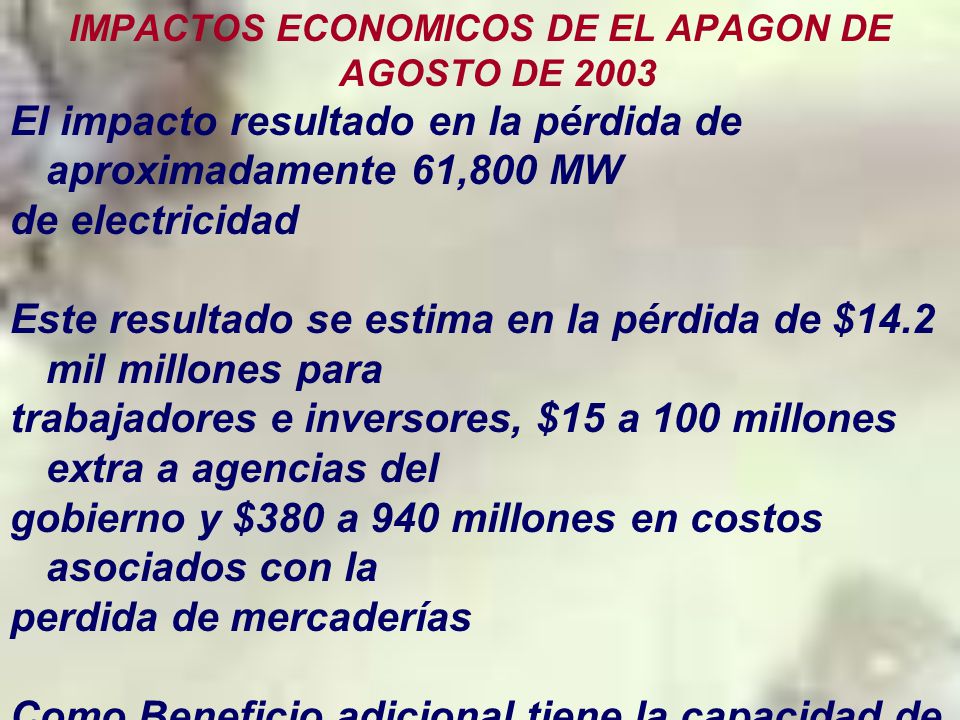

34 IMPACTOS ECONOMICOS DE EL APAGON DE AGOSTO DE 2003 El impacto resultado en la pérdida de aproximadamente 61,800 MW de electricidad Este resultado se estima en la pérdida de $14.2 mil millones para trabajadores e inversores, $15 a 100 millones extra a agencias del gobierno y $380 a 940 millones en costos asociados con la perdida de mercaderías Como Beneficio adicional tiene la capacidad de aumentar la carga real de un sistema eléctrico de las líneas de transmisión hasta un 8%; ó determinar las pérdidas de generación – transmisión - distribución p.ej India se estiman pérdidas de hasta 30% de energía
