Visión por computadora
Unidad 1 Introducción
2
Contenido Generalidades Dispositivos de captura
Representación y resolución Definiciones de visión computacional Ejemplos del campo de aplicación
3
Generalidades La visión humana es una tarea de procesamiento de información, es el proceso de describir con las imágenes lo que esta presente en el mundo real y dónde se encuentra (David Courtnay Marr ).
4
Generalidades … (2) ¿Para qué estudiar visión por computadora?
El objetivo de la visión por computadora es tomar decisiones útiles acerca de los objetos físicos reales del mundo en base a imágenes adquiridas digitalmente.
5
Generalidades … (3) En el mundo ¿Qué compone una escena? Objetos
Formas de superficies Colores Movimientos Iluminación Reflejos Texturas
6
Generalidades … (4) ¿Qué es una imagen?
Una imagen es un registro de valores organizados en forma bidimensional, generalmente representando intensidad de radiación electromagnética.
7
Generalidades … (5) Ejemplos de imágenes
8
Generalidades … (6) Ejemplos de imágenes …
9
Generalidades … (7) Ejemplos de imágenes …
10
Generalidades … (8) Ejemplos de imágenes ….
11
Generalidades … (9) Ejemplos de imágenes …
12
Generalidades … (10) Ejemplos de imágenes …
13
Generalidades … (11) Visión Humana Visión computacional
Conocimiento previo Mejor capacidad de reconocimiento Mejor adaptación Visión computacional Mejor evaluación de magnitudes físicas Mejor desarrollo de tareas rutinarias
14
Generalidades … (12) Las imágenes digitales son el principal ingrediente de lo que se conoce como visión por computador. Con frecuencia se usan dos tipos: Imágenes de intensidad Imágenes de alcance
15

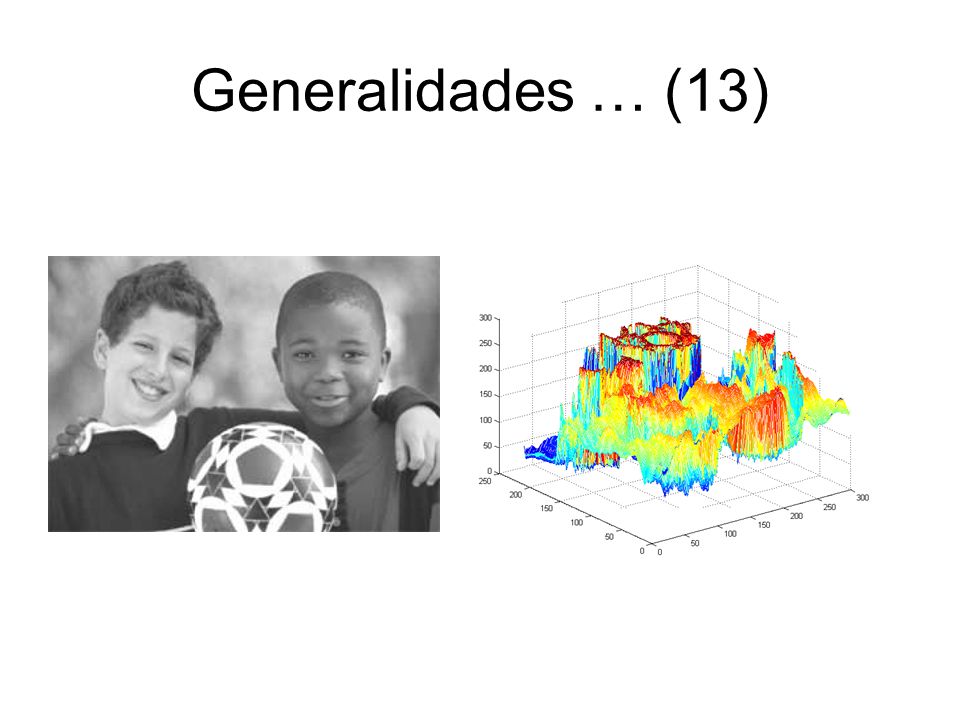

Generalidades … (13)
16
Dispositivos de captura
La adquisición de imágenes digitales requiere de dos elementos básicos: Dispositivo físico sensible a una determinada banda del espectro de energía electromagnético que genera una señal eléctrica. Digitalizador. Dispositivo para convertir la señal eléctrica continua en un conjunto discreto de localizaciones en el plano de la imagen
17
Dispositivos de captura … (2)
18
Dispositivos de captura … (3)
Digitalización de una señal analógica Voltaje Una línea de información Tiempo Una línea Un píxel
19
Dispositivos de captura … (4)
Las imágenes digitales son arreglos bidimensionales de valores de intensidad formados por proyecciones de objetos 3D.
20
Dispositivos de captura … (5)
Modelo de imagen “pinhole” La proyección de perspectiva crea imágenes invertidas, algunas veces conviene considerar en su lugar a la imagen virtual asociada al plano que está enfrente del “pinhole” a la misma distancia que el plano de la imagen.
21
Dispositivos de captura … (6)
Efectos de perspectiva Los objetos distantes parecen más pequeños
22
Dispositivos de captura … (7)
Efectos de perspectiva … Líneas paralelas se encuentran en un punto que se desvanece
23
Dispositivos de captura … (8)
Formación de imágenes digitales
24
Dispositivos de captura … (9)
Formación de la imágenes digitales …
25
Dispositivos de captura … (10)
Lentes Permiten reunir o juntar los rayos de luz Mantienen la imagen en foco Problemas: Aberraciones Geométricas Cromáticas
26
Dispositivos de captura … (11)
Principalmente 2 tipos: CCD La tecnología CCD (Charge Coupling Device) es la que proporciona una mejor imagen, sobre todo en el caso de las cámaras profesionales en las que se emplea un sensor para cada color, mientras que en las de consumo se emplea un único sensor, de modo que este está constituido como un mosaico de detectores de colores y por tanto captura una menor densidad de puntos. Cuando el sensor ha capturado la imagen envía la información completa serializada fila a fila CMOS La tecnología CMOS es la más económica, y ofrece un menor tamaño, gracias a su grado de integración electrónica. Además, puede capturar partes de la imagen, no teniendo que transmitirla completamente. Al contrario que en los sensores de tecnología CCD, las celdas de la matriz CMOS son totalmente independientes de sus vecinas. La principal diferencia radica en que en estos sensores la digitalización se realiza píxel a píxel dentro del mismo sensor, por lo que la circuitería del sensor es mucho más sencilla
27
Dispositivos de captura … (12)
CCD
28
Dispositivos de captura … (13)
Estructura típica de un sistema de visión artificial
29
Dispositivos de captura … (14)
Componentes de un sistema de visión artificial Sistema de iluminación Lente de la cámara Una o más cámaras para adquirir la imagen Tarjeta de captura / driver Algoritmos de análisis de la imagen
30
Dispositivos de captura … (15)
Las propiedades de los objetos interactúan con la fuente de iluminación, así la luz puede: Reflejarse Absorberse Transmitirse
31
Dispositivos de captura … (16)
Propiedades de los objetos Reflexivas Materiales difusos, especulares, reflectores, … Absorbentes Materiales selectivos al espectro Materiales no selectivos al espectro Transmisivas Materiales transparentes Materiales traslucidos
32
Dispositivos de captura … (17)
33
Dispositivos de captura … (18)
34
Dispositivos de captura … (19)
35
Dispositivos de captura … (20)
Ejemplos de tipos de iluminación
36
Dispositivos de captura … (21)
Esquemas de iluminación Iluminación posterior difusa Iluminación omni-direccional difusa Iluminación direccional lateral Iluminación difusa direccional
37
Representación y resolución
Independientemente del tipo de sensor utilizado la imagen digital a utilizar será representada por una matriz de MxN elementos. Cada elemento Tendrá un valor asignado Comúnmente entre el rango de 0 a 255 por píxel en el caso de escala de grises, En el caso de imagen a color el valor asignado se compondrá de tres datos (RGB) <tres bandas espectrales>.
38
Representación y resolución … (2)
Escala de grises
39
Representación y resolución … (3)
Color
40
Representación y resolución … (4)
Dependiendo del número de píxeles que tenga el dispositivo o en el caso de imágenes analógicas del número de muestras tomadas, se tendrá más o menos resolución espacial. Diversos muestreos espaciales
41
Representación y resolución … (5)
Variación en el número de niveles de gris
42
Representación y resolución … (6)
Imágenes binarias (B/N)
43
Representación y resolución … (7)
44
Definiciones de visión computacional
“Visión es un proceso que produce, a partir de imágenes (información) del mundo externo (escena), una descripción que es útil para el observador y que está libre de información irrelevante” (Marr, 1976).
45
Definiciones de visión computacional … (2)
“Ciencia que desarrolla las bases teóricas y algorítmicas para obtener información sobre el mundo real a partir de una o varias imágenes” (Haralick, 1992).
46
Definiciones de visión computacional … (3)
“Disciplina que desarrolla sistemas capaces de interpretar el contenido de escenas naturales” (Castleman, 1996).
47
Definiciones de visión computacional … (4)
“La visión por computador, que ha emergido como una disciplina propia basada principalmente en las matemáticas y ciencias de la computación, consisten en hacer que un computador vea. Esto sin embargo, es todavía un problema no resuelto” (Faugeras, 2001).
48
Definiciones de visión computacional … (5)
Desde una perspectiva general: “La visión artificial por computador es la capacidad de la máquina para ver el mundo que le rodea, más precisamente para deducir la estructura y propiedades del mundo tridimensional a partir de una o más imágenes bidimensionales” (Pajares, 2012).
49
Definiciones de visión computacional … (6)
La mayoría de las definiciones anteriores son muy amplias y abarcan muchos temas. En los últimos años se ha dejado de lado el término visión artificial y ha tomado fuerza el término visión por computador.
50
Definiciones de visión por computador … (7)
Visión por computador ≠ Procesamiento digital de imágenes Procesamiento digital de imágenes: Proceso mediante el cual se toma una imagen y se produce una versión modificada de esta imagen.
51
Ejemplos del campo de aplicación
Navegación robótica Biología, Geología y Meteorología Medicina Identificación de construcciones, infraestructuras y objetos de escenas del exterior Reconocimiento y clasificación Inspección y control de calidad Cartografía Fotointerpretación
