1 Administración de Memoria Memoria Virtual
Cecilia Hernández 2007-1

2 Administración de Memoria
Objetivos de la Administración de Memoria Proveer una abstracción simple de programación Proveer aislamiento entre procesos Asignar memoria (limitada) a procesos que la requieren maximizando el rendimiento, productividad y minimizando sobrecarga (overhead) Mecanismos Memoria física versus virtual Administración de tablas de páginas y segmentación Algoritmos de reemplazamiento de páginas

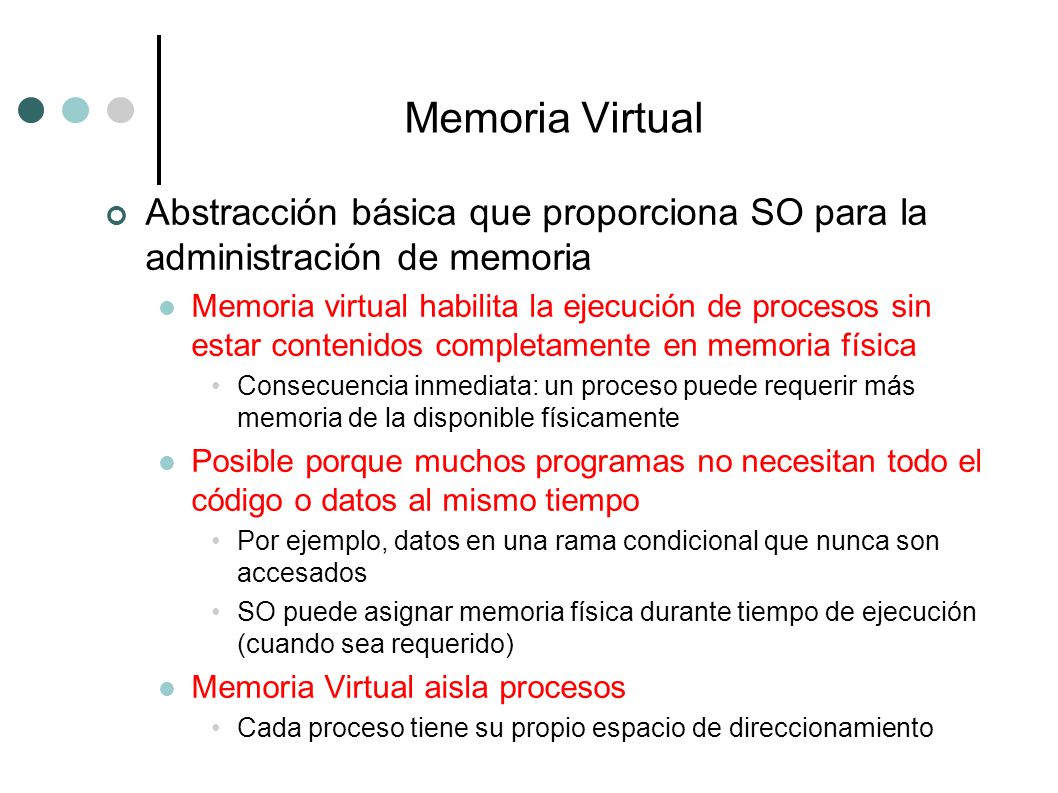

3 Memoria Virtual Abstracción básica que proporciona SO para la administración de memoria Memoria virtual habilita la ejecución de procesos sin estar contenidos completamente en memoria física Consecuencia inmediata: un proceso puede requerir más memoria de la disponible físicamente Posible porque muchos programas no necesitan todo el código o datos al mismo tiempo Por ejemplo, datos en una rama condicional que nunca son accesados SO puede asignar memoria física durante tiempo de ejecución (cuando sea requerido) Memoria Virtual aisla procesos Cada proceso tiene su propio espacio de direccionamiento

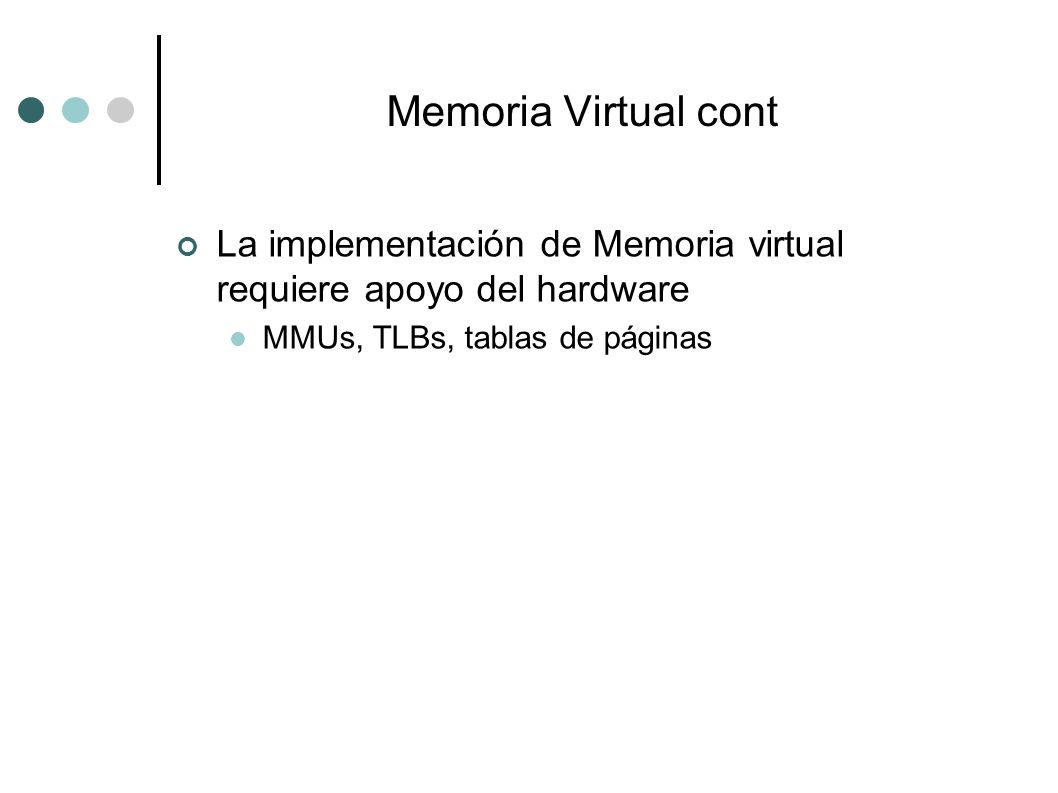

4 Memoria Virtual cont La implementación de Memoria virtual requiere apoyo del hardware MMUs, TLBs, tablas de páginas

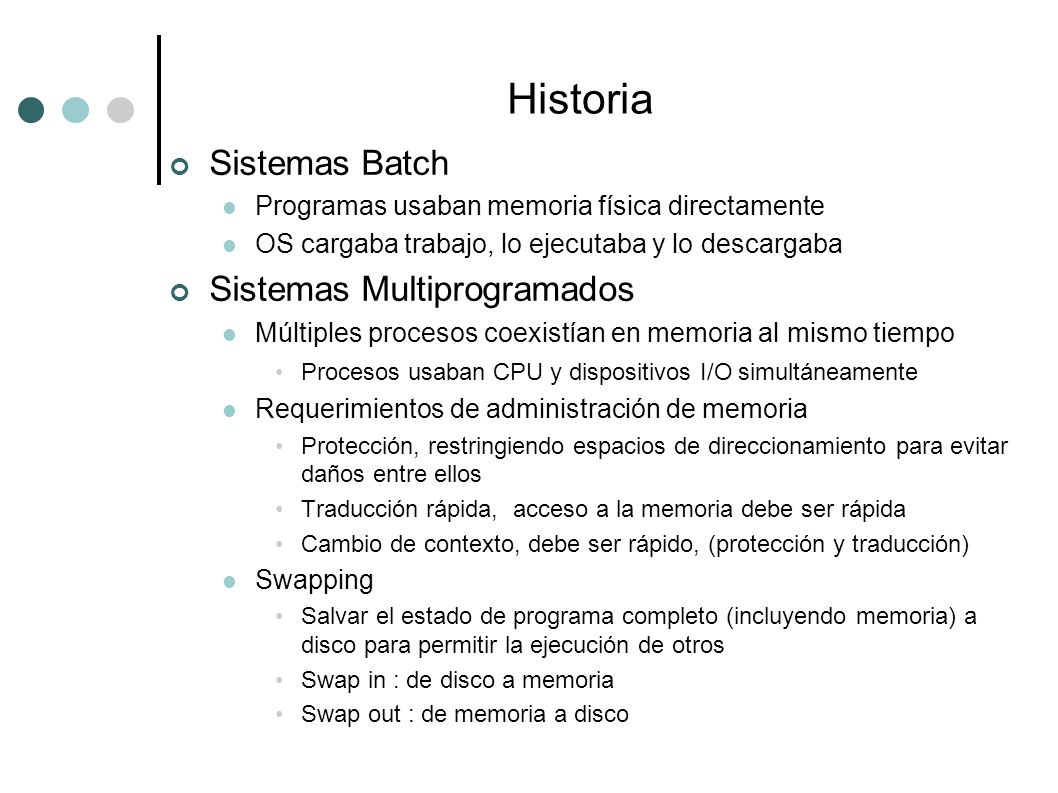

5 Historia Sistemas Batch Sistemas Multiprogramados
Programas usaban memoria física directamente OS cargaba trabajo, lo ejecutaba y lo descargaba Sistemas Multiprogramados Múltiples procesos coexistían en memoria al mismo tiempo Procesos usaban CPU y dispositivos I/O simultáneamente Requerimientos de administración de memoria Protección, restringiendo espacios de direccionamiento para evitar daños entre ellos Traducción rápida, acceso a la memoria debe ser rápida Cambio de contexto, debe ser rápido, (protección y traducción) Swapping Salvar el estado de programa completo (incluyendo memoria) a disco para permitir la ejecución de otros Swap in : de disco a memoria Swap out : de memoria a disco

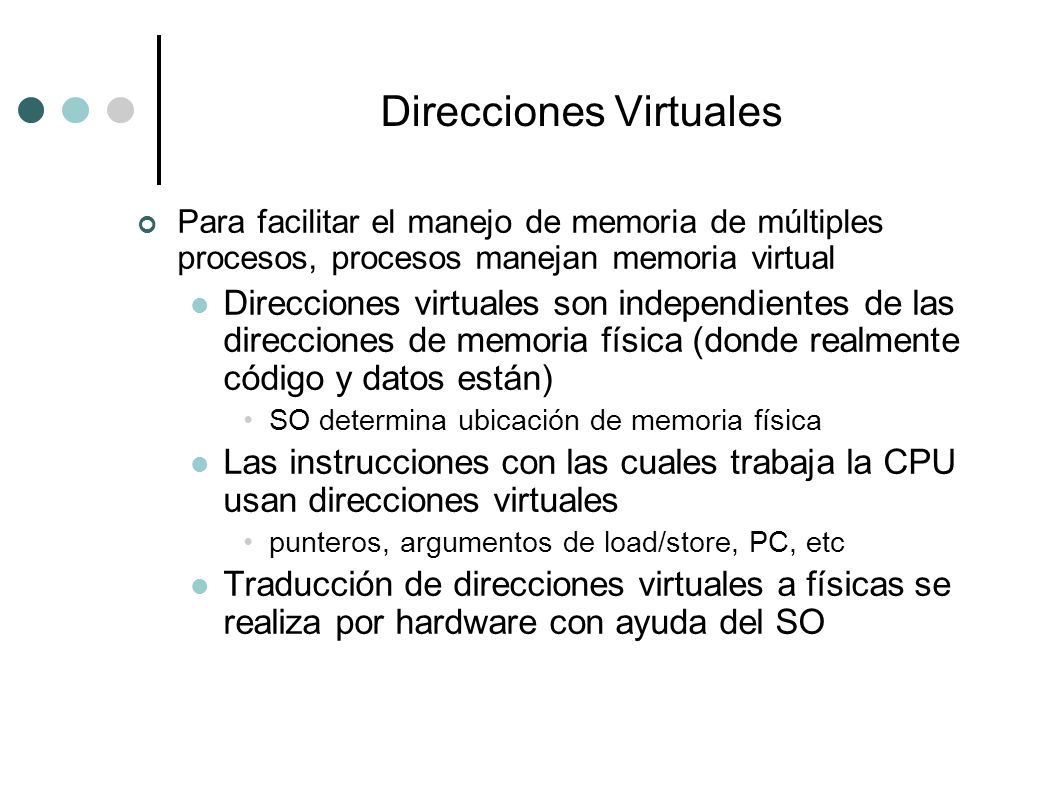

6 Direcciones Virtuales
Para facilitar el manejo de memoria de múltiples procesos, procesos manejan memoria virtual Direcciones virtuales son independientes de las direcciones de memoria física (donde realmente código y datos están) SO determina ubicación de memoria física Las instrucciones con las cuales trabaja la CPU usan direcciones virtuales punteros, argumentos de load/store, PC, etc Traducción de direcciones virtuales a físicas se realiza por hardware con ayuda del SO

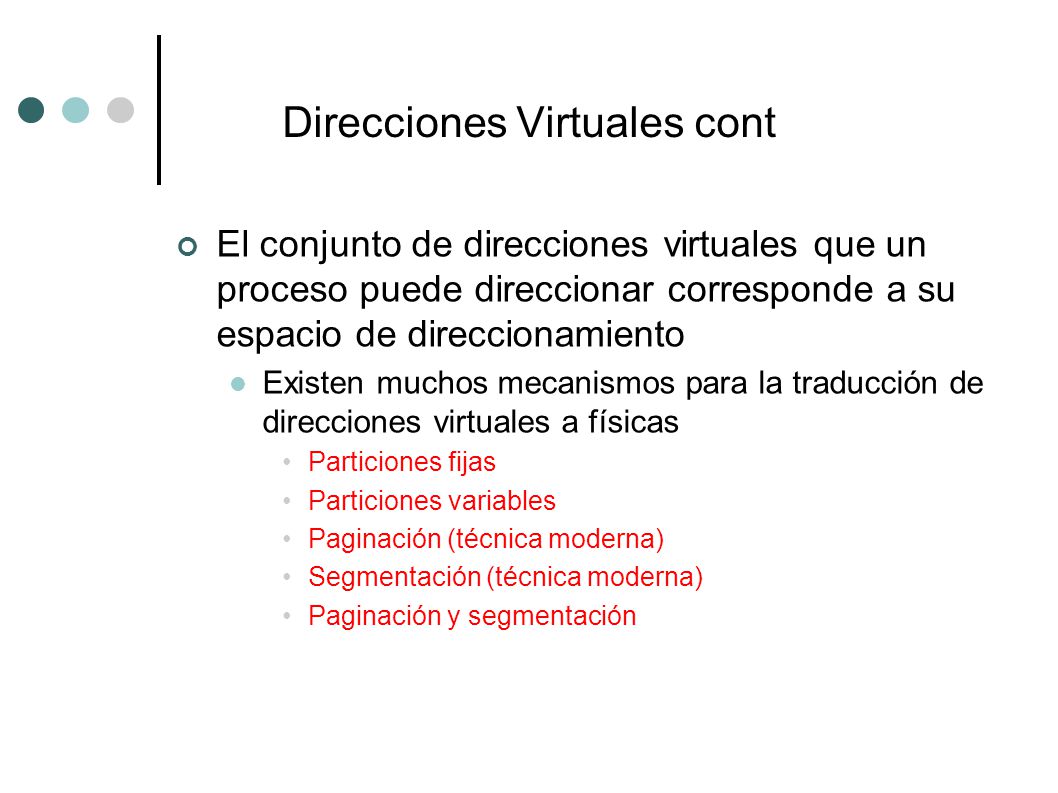

7 Direcciones Virtuales cont
El conjunto de direcciones virtuales que un proceso puede direccionar corresponde a su espacio de direccionamiento Existen muchos mecanismos para la traducción de direcciones virtuales a físicas Particiones fijas Particiones variables Paginación (técnica moderna) Segmentación (técnica moderna) Paginación y segmentación

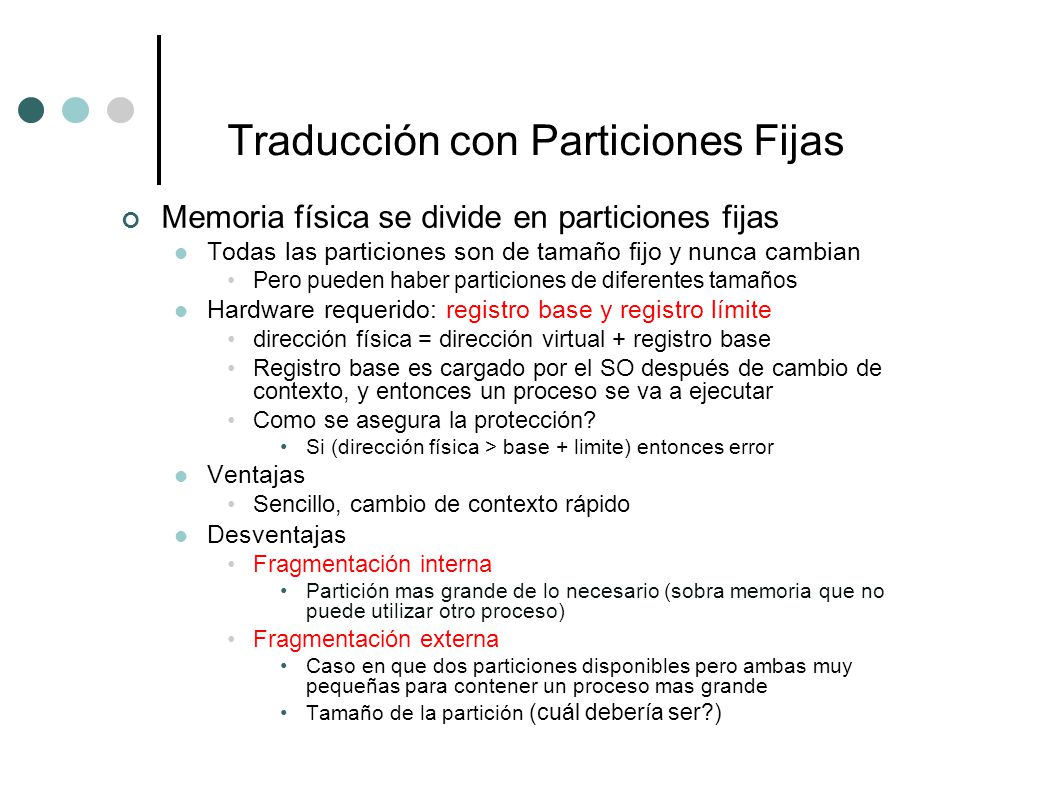

8 Traducción con Particiones Fijas
Memoria física se divide en particiones fijas Todas las particiones son de tamaño fijo y nunca cambian Pero pueden haber particiones de diferentes tamaños Hardware requerido: registro base y registro límite dirección física = dirección virtual + registro base Registro base es cargado por el SO después de cambio de contexto, y entonces un proceso se va a ejecutar Como se asegura la protección? Si (dirección física > base + limite) entonces error Ventajas Sencillo, cambio de contexto rápido Desventajas Fragmentación interna Partición mas grande de lo necesario (sobra memoria que no puede utilizar otro proceso) Fragmentación externa Caso en que dos particiones disponibles pero ambas muy pequeñas para contener un proceso mas grande Tamaño de la partición (cuál debería ser?)

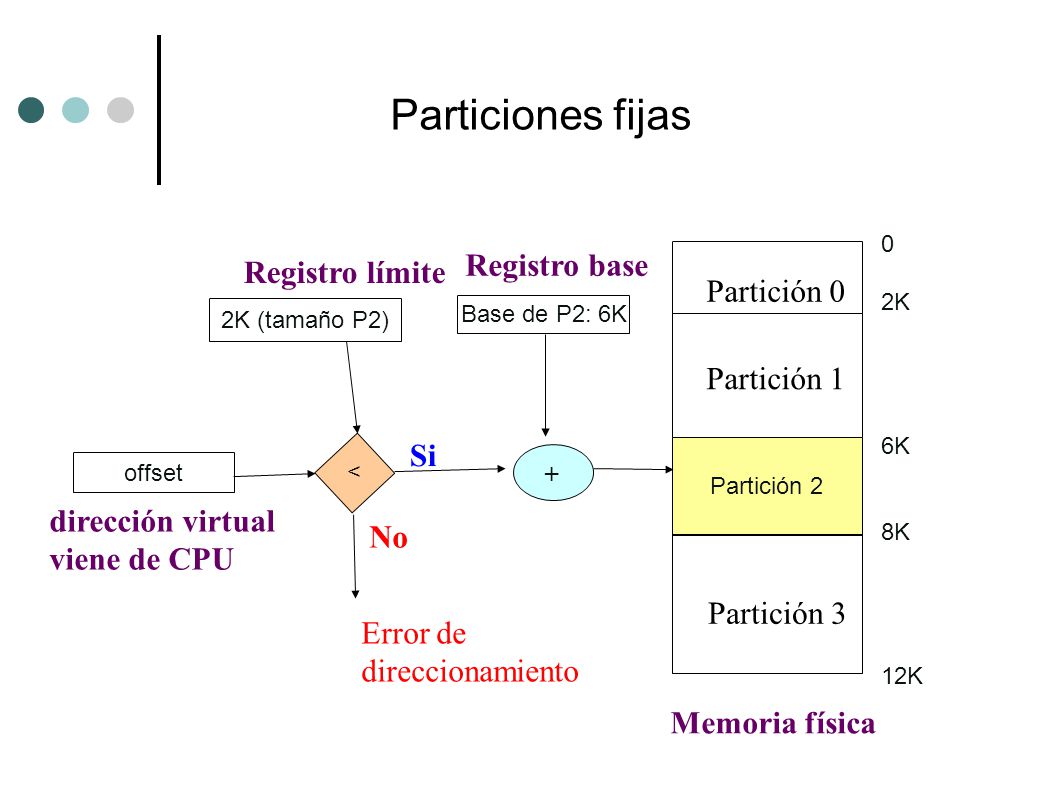

9 Particiones fijas Registro base Registro límite Partición 0
2K 6K 8K 12K Registro base Registro límite Partición 0 2K (tamaño P2) Base de P2: 6K Partición 1 Si Partición 2 + offset < dirección virtual viene de CPU No Partición 3 Error de direccionamiento Memoria física

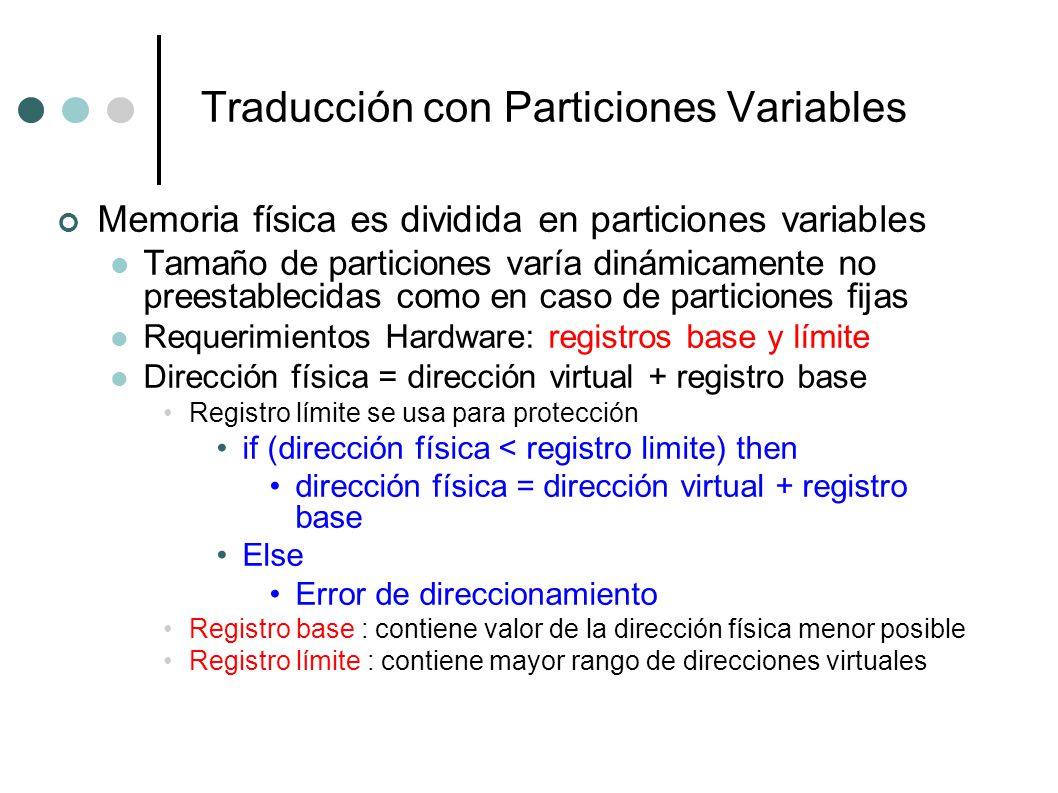

10 Traducción con Particiones Variables
Memoria física es dividida en particiones variables Tamaño de particiones varía dinámicamente no preestablecidas como en caso de particiones fijas Requerimientos Hardware: registros base y límite Dirección física = dirección virtual + registro base Registro límite se usa para protección if (dirección física < registro limite) then dirección física = dirección virtual + registro base Else Error de direccionamiento Registro base : contiene valor de la dirección física menor posible Registro límite : contiene mayor rango de direcciones virtuales

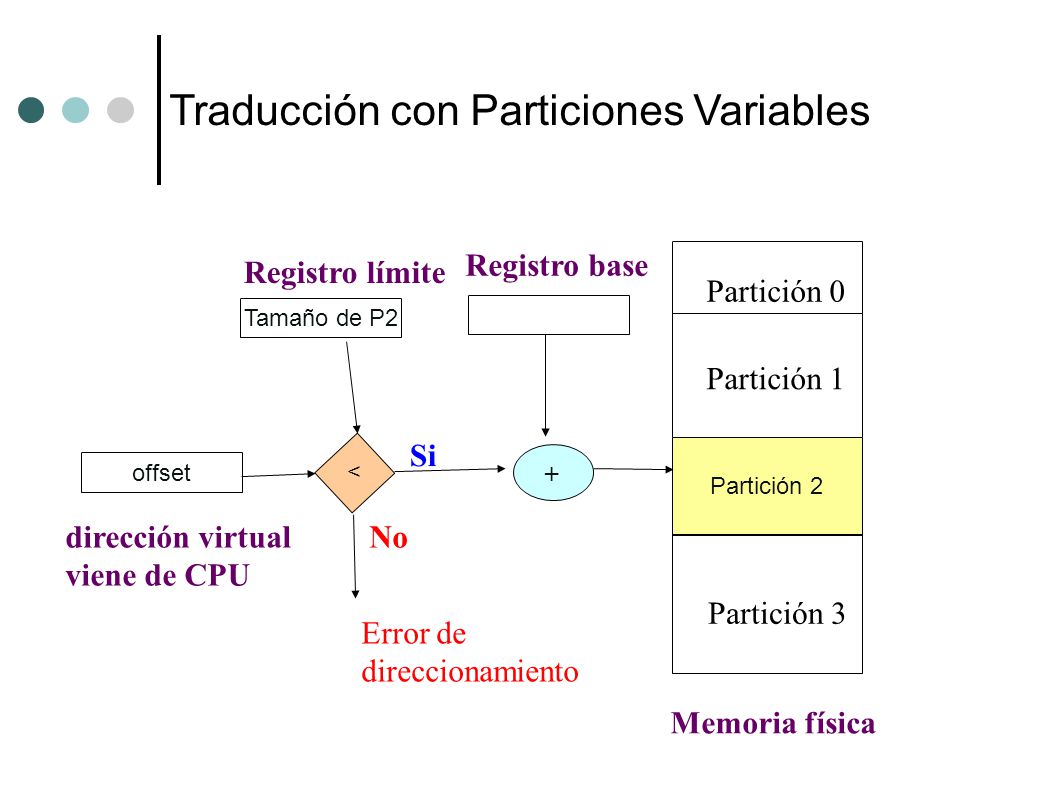

11 Traducción con Particiones Variables
Registro base Registro límite Partición 0 Tamaño de P2 Partición 1 Si Partición 2 + offset < dirección virtual viene de CPU No Partición 3 Error de direccionamiento Memoria física

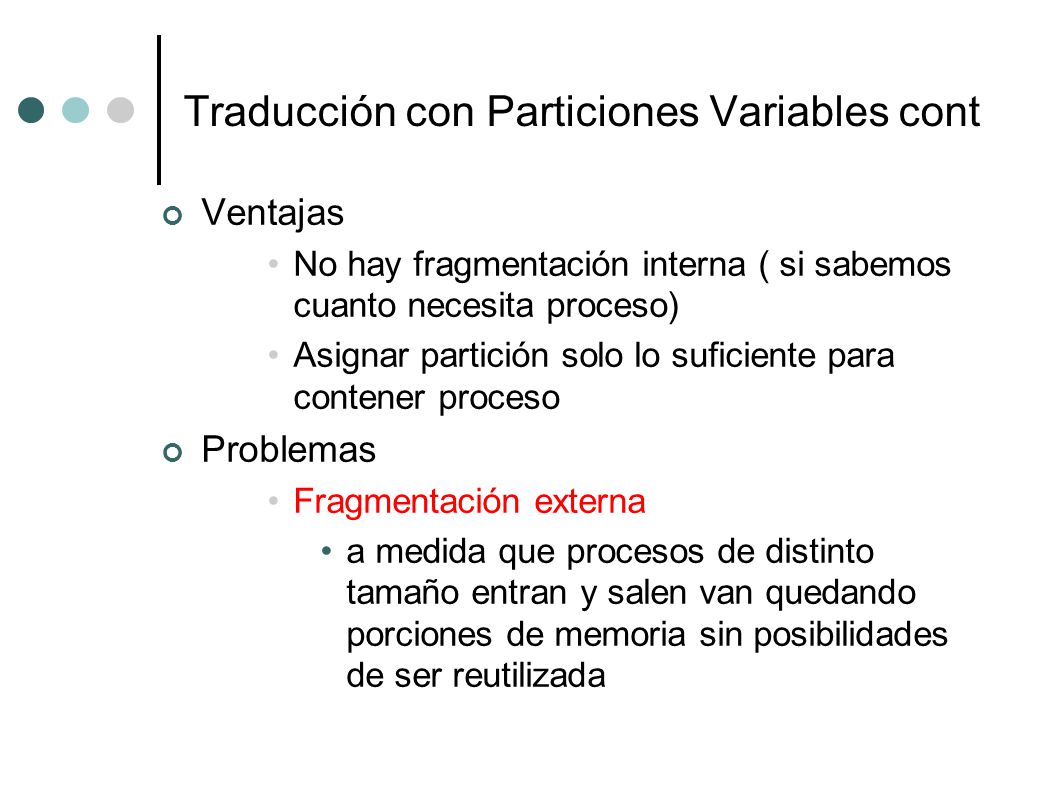

12 Traducción con Particiones Variables cont
Ventajas No hay fragmentación interna ( si sabemos cuanto necesita proceso) Asignar partición solo lo suficiente para contener proceso Problemas Fragmentación externa a medida que procesos de distinto tamaño entran y salen van quedando porciones de memoria sin posibilidades de ser reutilizada

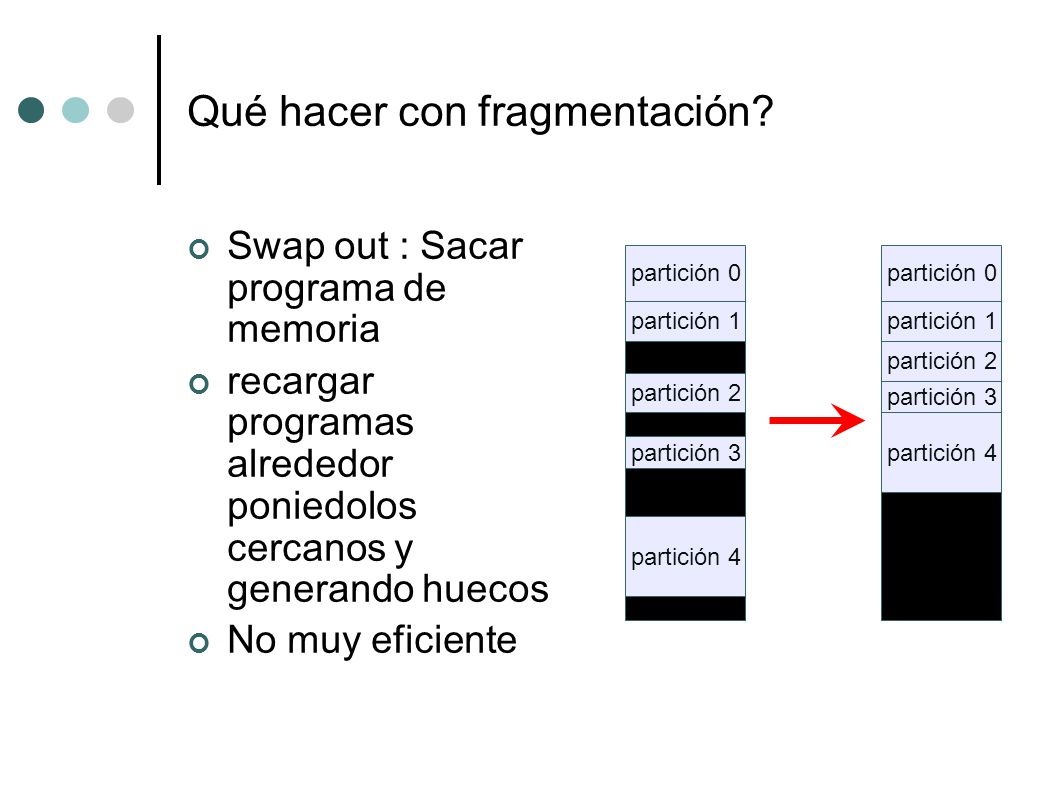

13 Qué hacer con fragmentación?
Swap out : Sacar programa de memoria recargar programas alrededor poniedolos cercanos y generando huecos No muy eficiente partición 0 partición 0 partición 1 partición 1 partición 2 partición 2 partición 3 partición 4 partición 3 partición 4

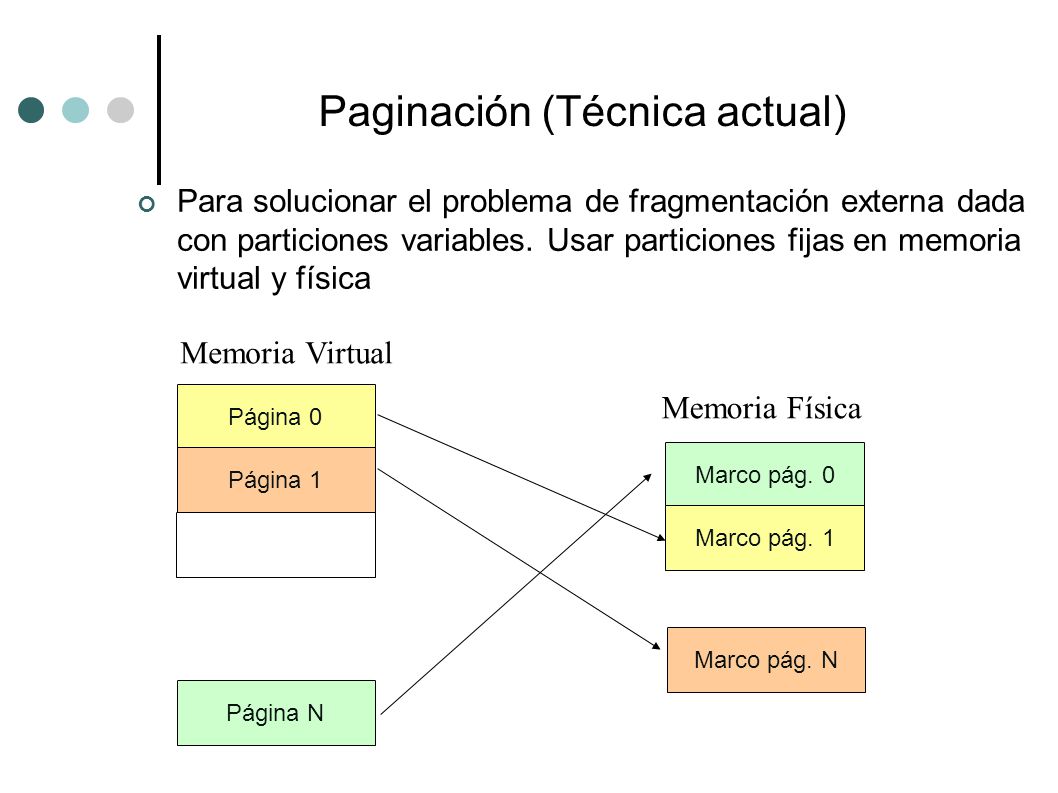

14 Paginación (Técnica actual)
Para solucionar el problema de fragmentación externa dada con particiones variables. Usar particiones fijas en memoria virtual y física Memoria Virtual Página 0 Memoria Física Página 1 Marco pág. 0 Marco pág. 1 Marco pág. N Página N

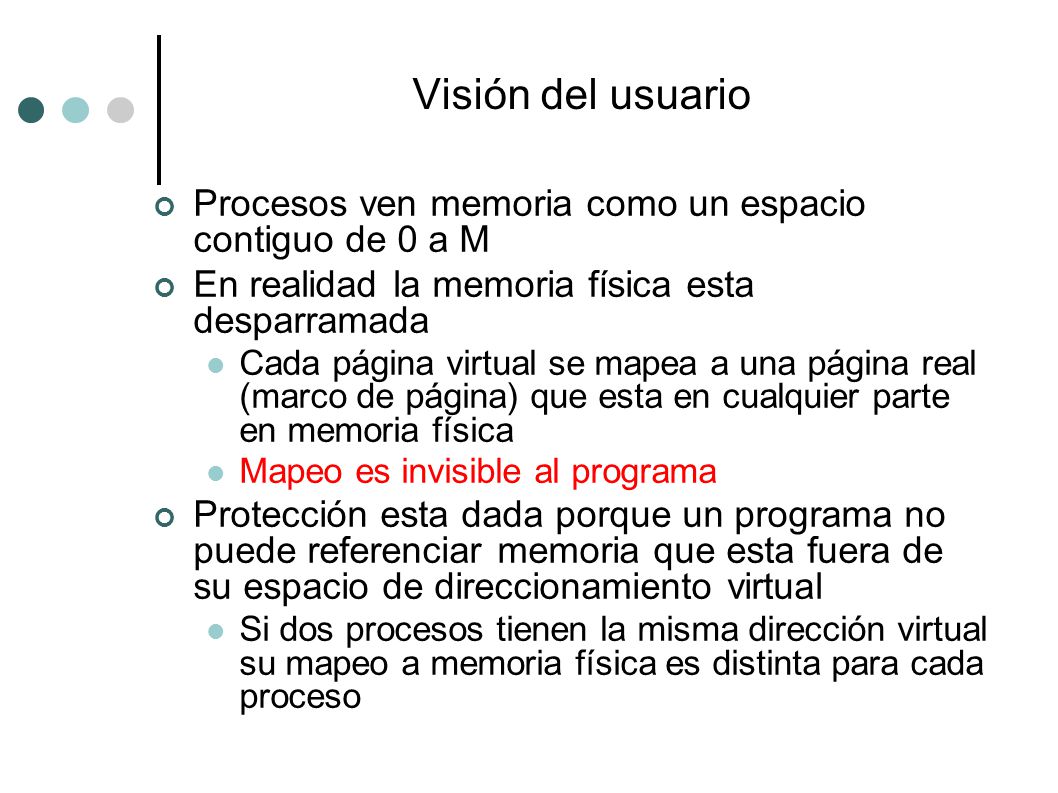

15 Visión del usuario Procesos ven memoria como un espacio contiguo de 0 a M En realidad la memoria física esta desparramada Cada página virtual se mapea a una página real (marco de página) que esta en cualquier parte en memoria física Mapeo es invisible al programa Protección esta dada porque un programa no puede referenciar memoria que esta fuera de su espacio de direccionamiento virtual Si dos procesos tienen la misma dirección virtual su mapeo a memoria física es distinta para cada proceso

16 Paginación Traduciendo direcciones virtuales
Una dirección virtual tiene dos partes: Número de página virtual y offset Número de página virtual es un índice en tabla de páginas Entrada en tabla de página contiene número de marco de página Dirección física se traduce a: Número Marco de página:offset

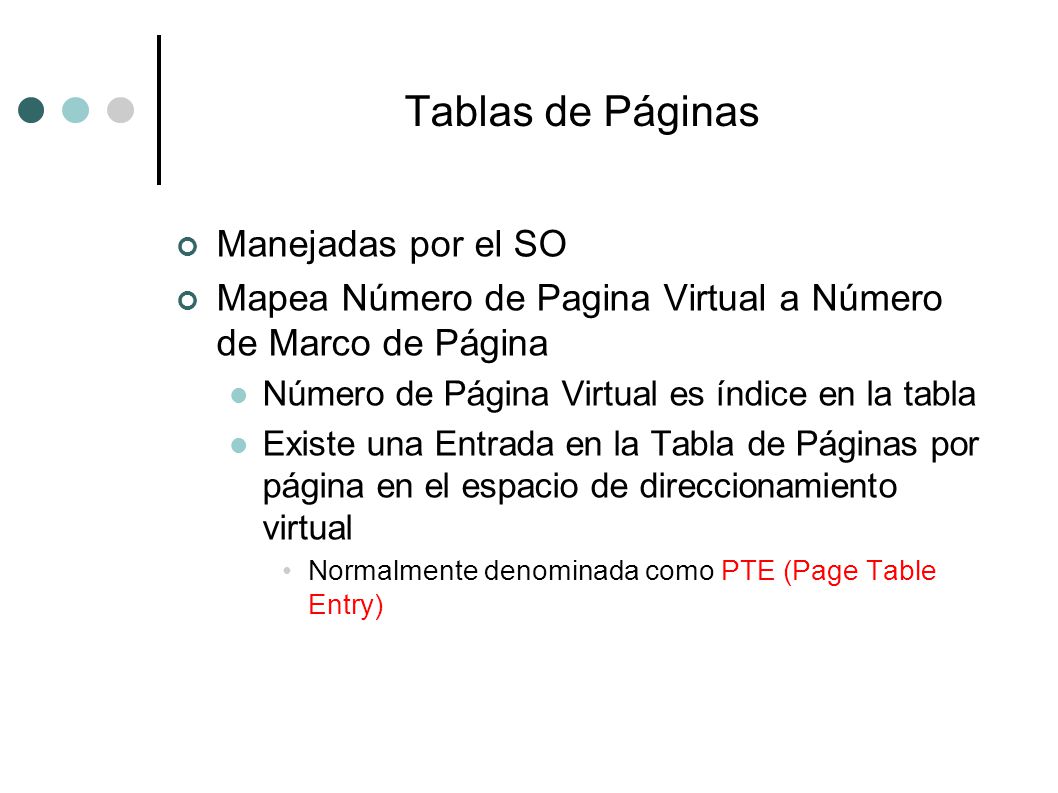

17 Tablas de Páginas Manejadas por el SO
Mapea Número de Pagina Virtual a Número de Marco de Página Número de Página Virtual es índice en la tabla Existe una Entrada en la Tabla de Páginas por página en el espacio de direccionamiento virtual Normalmente denominada como PTE (Page Table Entry)

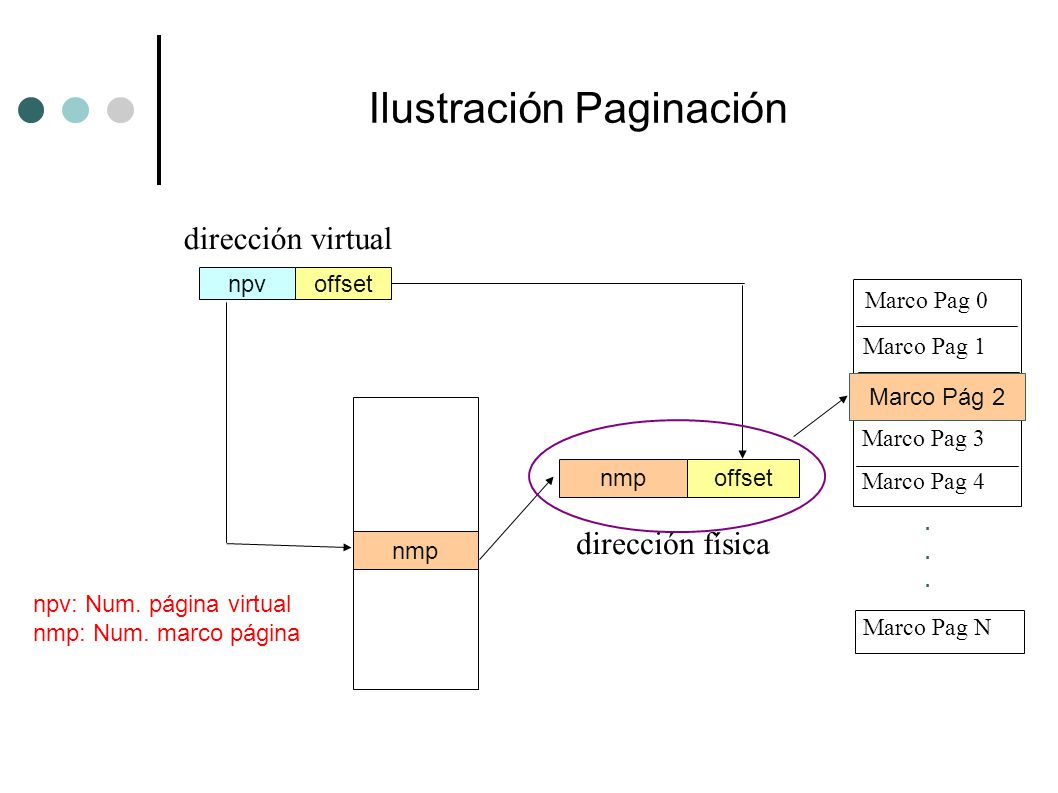

18 Ilustración Paginación
dirección virtual npv offset Marco Pag 0 Marco Pag 1 Marco Pág 2 Marco Pag 3 nmp offset Marco Pag 4 . dirección física nmp npv: Num. página virtual nmp: Num. marco página Marco Pag N

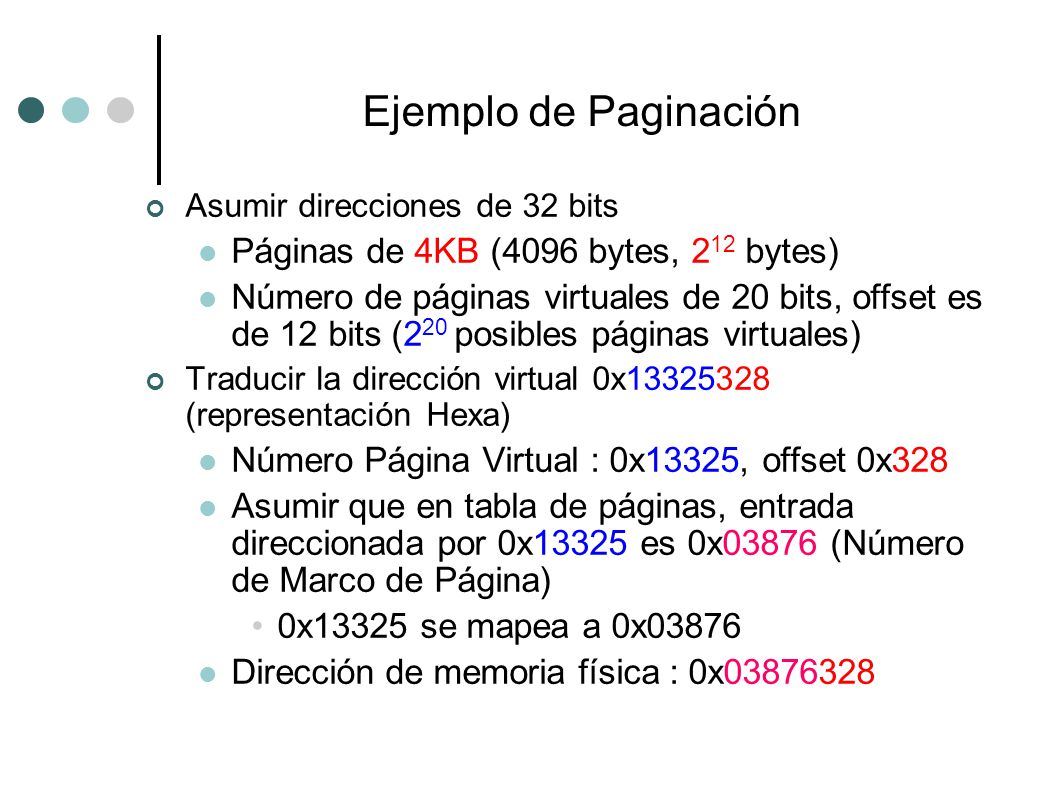

19 Ejemplo de Paginación Páginas de 4KB (4096 bytes, 212 bytes)
Asumir direcciones de 32 bits Páginas de 4KB (4096 bytes, 212 bytes) Número de páginas virtuales de 20 bits, offset es de 12 bits (220 posibles páginas virtuales) Traducir la dirección virtual 0x (representación Hexa) Número Página Virtual : 0x13325, offset 0x328 Asumir que en tabla de páginas, entrada direccionada por 0x13325 es 0x03876 (Número de Marco de Página) 0x13325 se mapea a 0x03876 Dirección de memoria física : 0x

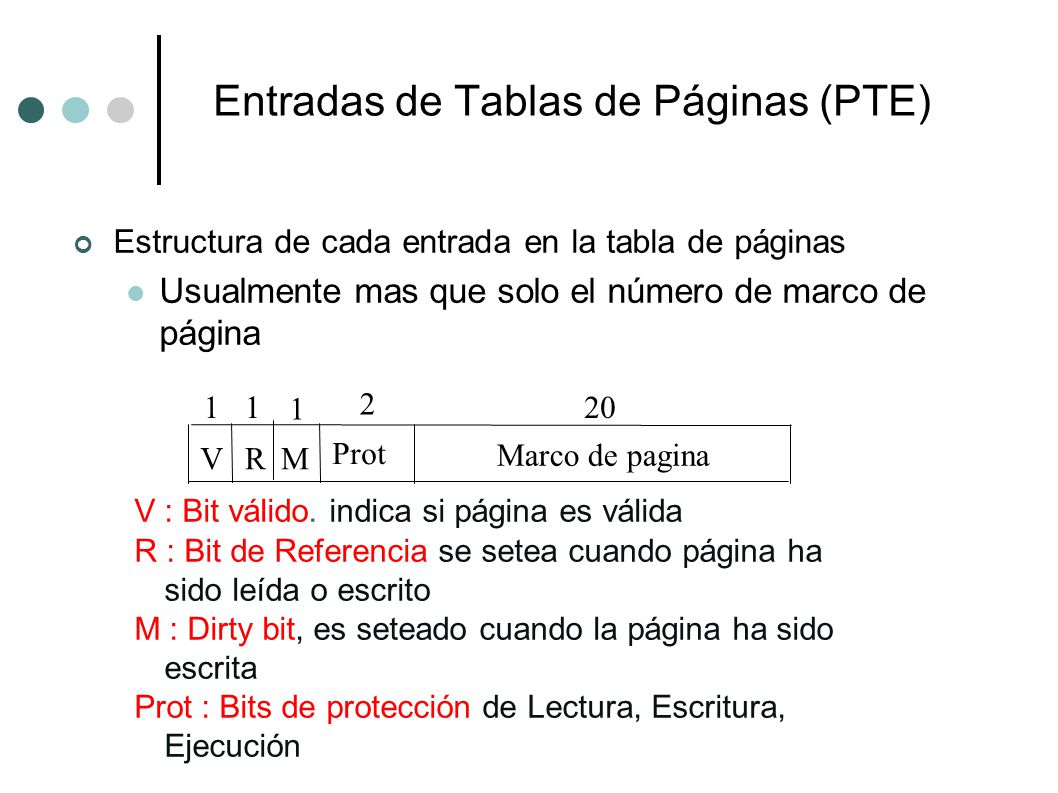

20 Entradas de Tablas de Páginas (PTE)
Estructura de cada entrada en la tabla de páginas Usualmente mas que solo el número de marco de página 1 1 1 2 20 V R M Prot Marco de pagina V : Bit válido. indica si página es válida R : Bit de Referencia se setea cuando página ha sido leída o escrito M : Dirty bit, es seteado cuando la página ha sido escrita Prot : Bits de protección de Lectura, Escritura, Ejecución

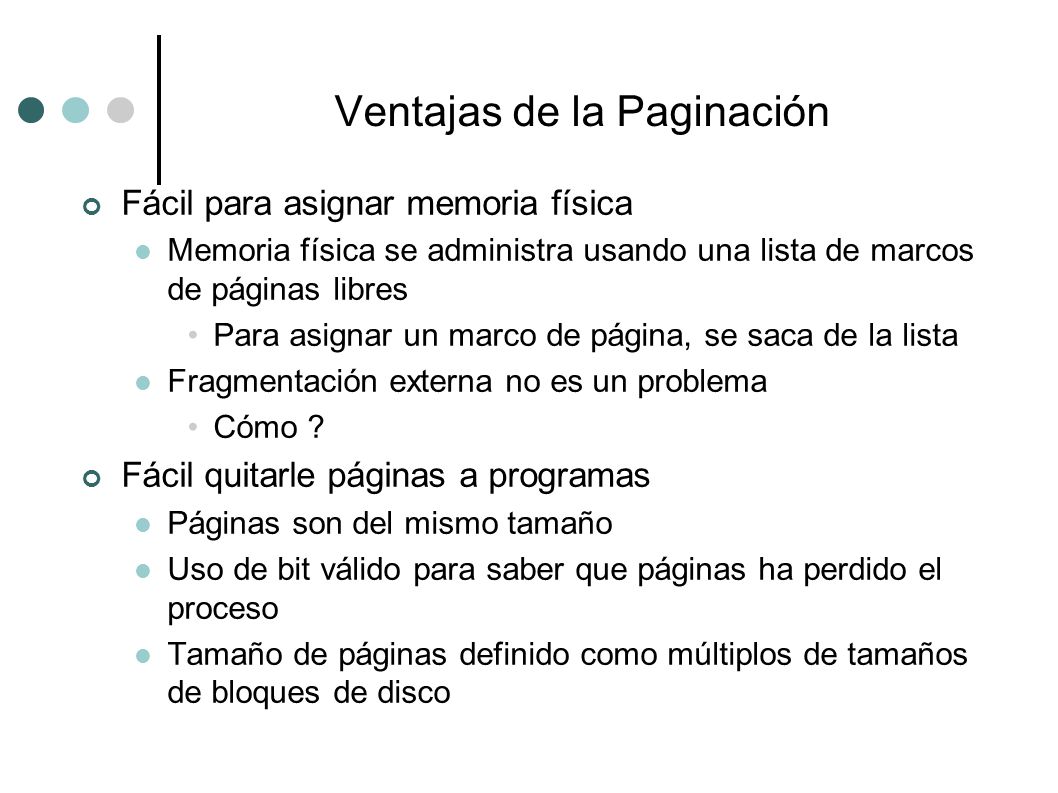

21 Ventajas de la Paginación
Fácil para asignar memoria física Memoria física se administra usando una lista de marcos de páginas libres Para asignar un marco de página, se saca de la lista Fragmentación externa no es un problema Cómo ? Fácil quitarle páginas a programas Páginas son del mismo tamaño Uso de bit válido para saber que páginas ha perdido el proceso Tamaño de páginas definido como múltiplos de tamaños de bloques de disco

22 Desventajas de Paginación
Expone Fragmentación interna Proceso no puede usar memoria de marco de página que le sobra a otro proceso Referencia a memoria en 2 pasos Tabla de página y luego Memoria Solución, usar hardware como cache para acelerar referencias : Translation Lookaside buffer (TLBs) Memoria requerida para mantener tablas de páginas puede ser grande Necesita una entrada en tabla de página por número de página virtual

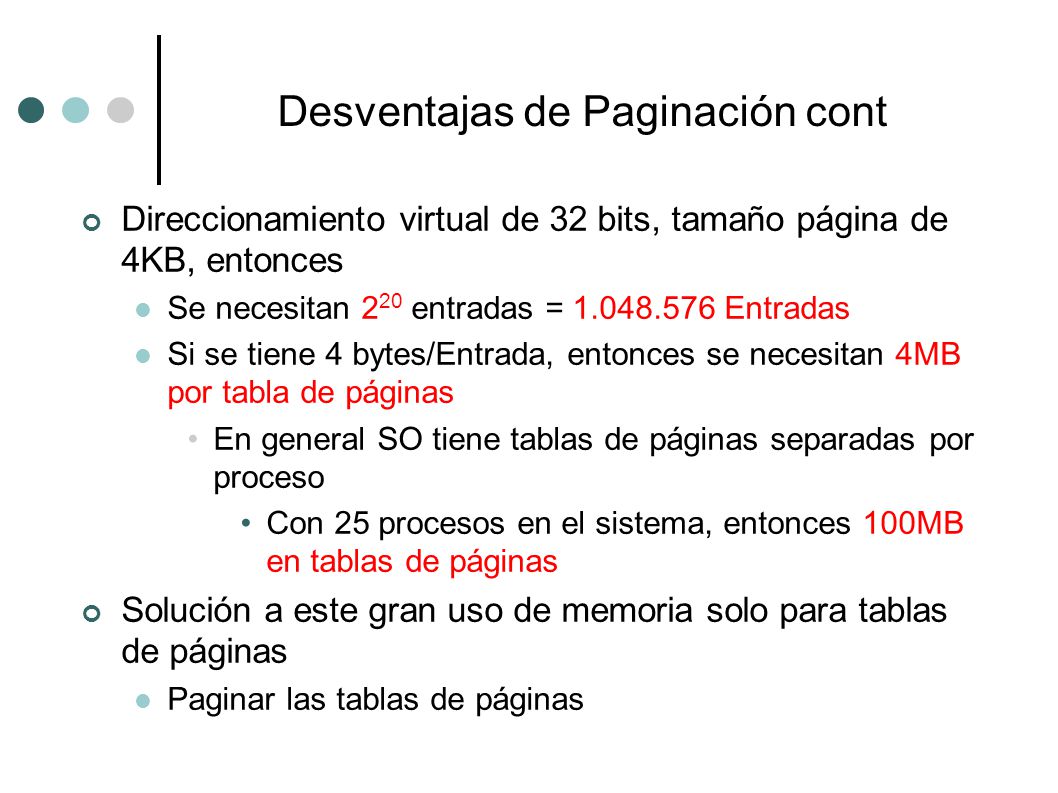

23 Desventajas de Paginación cont
Direccionamiento virtual de 32 bits, tamaño página de 4KB, entonces Se necesitan 220 entradas = Entradas Si se tiene 4 bytes/Entrada, entonces se necesitan 4MB por tabla de páginas En general SO tiene tablas de páginas separadas por proceso Con 25 procesos en el sistema, entonces 100MB en tablas de páginas Solución a este gran uso de memoria solo para tablas de páginas Paginar las tablas de páginas

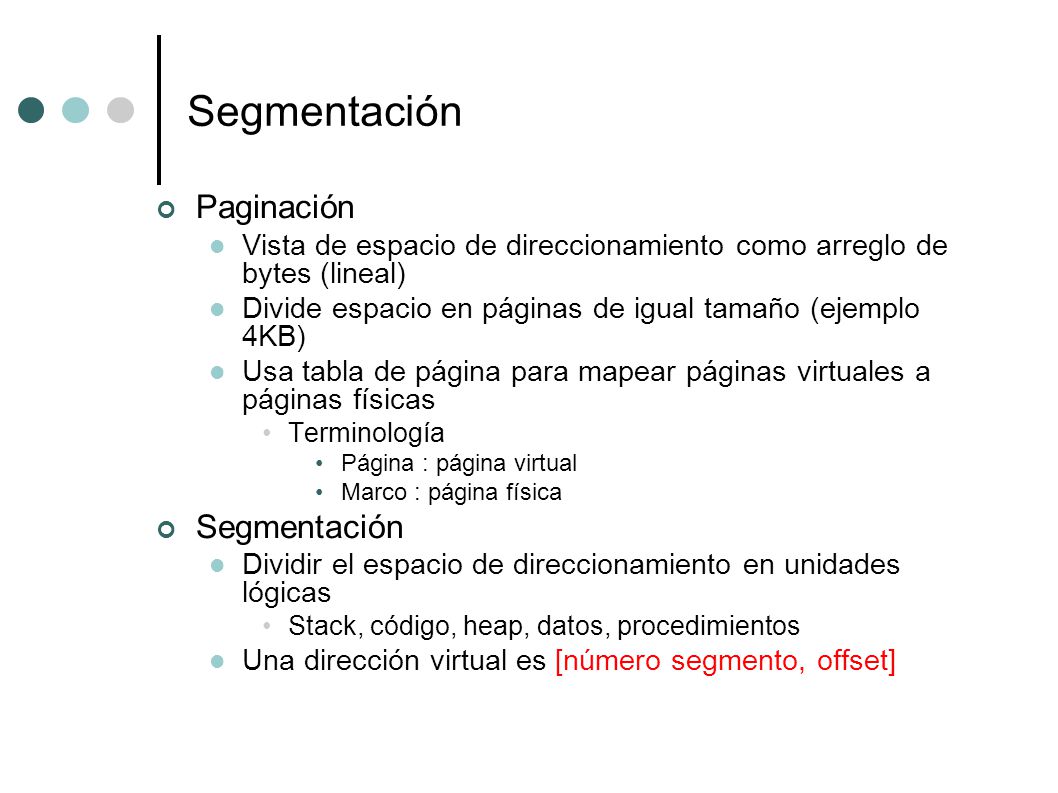

24 Segmentación Paginación Segmentación
Vista de espacio de direccionamiento como arreglo de bytes (lineal) Divide espacio en páginas de igual tamaño (ejemplo 4KB) Usa tabla de página para mapear páginas virtuales a páginas físicas Terminología Página : página virtual Marco : página física Segmentación Dividir el espacio de direccionamiento en unidades lógicas Stack, código, heap, datos, procedimientos Una dirección virtual es [número segmento, offset]

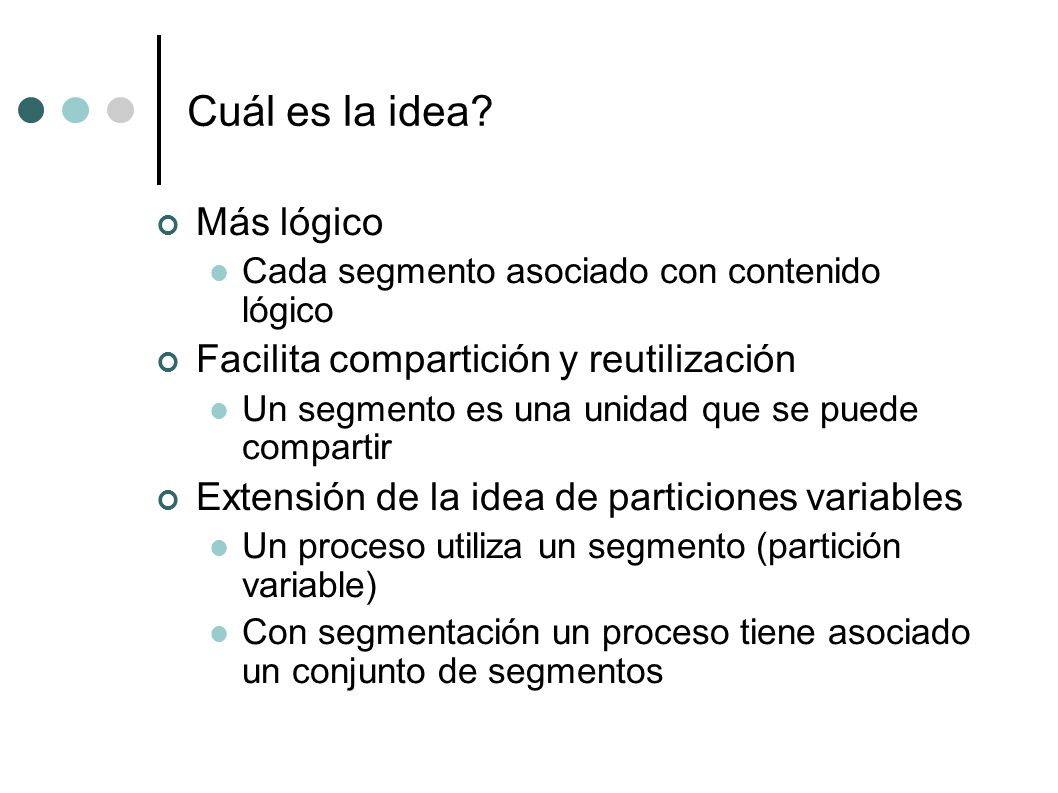

25 Cuál es la idea? Más lógico Facilita compartición y reutilización
Cada segmento asociado con contenido lógico Facilita compartición y reutilización Un segmento es una unidad que se puede compartir Extensión de la idea de particiones variables Un proceso utiliza un segmento (partición variable) Con segmentación un proceso tiene asociado un conjunto de segmentos

26 Soporte Hardware Tabla de segmentos
Múltiple pares de registros base/límite uno por segmento Segmentos identificados por número de segmento Identificador se usa como índice a tabla de segmentos Dirección virtual [num. segmento, offset] Dirección física se obtiene sumando dirección base de segmento + offset

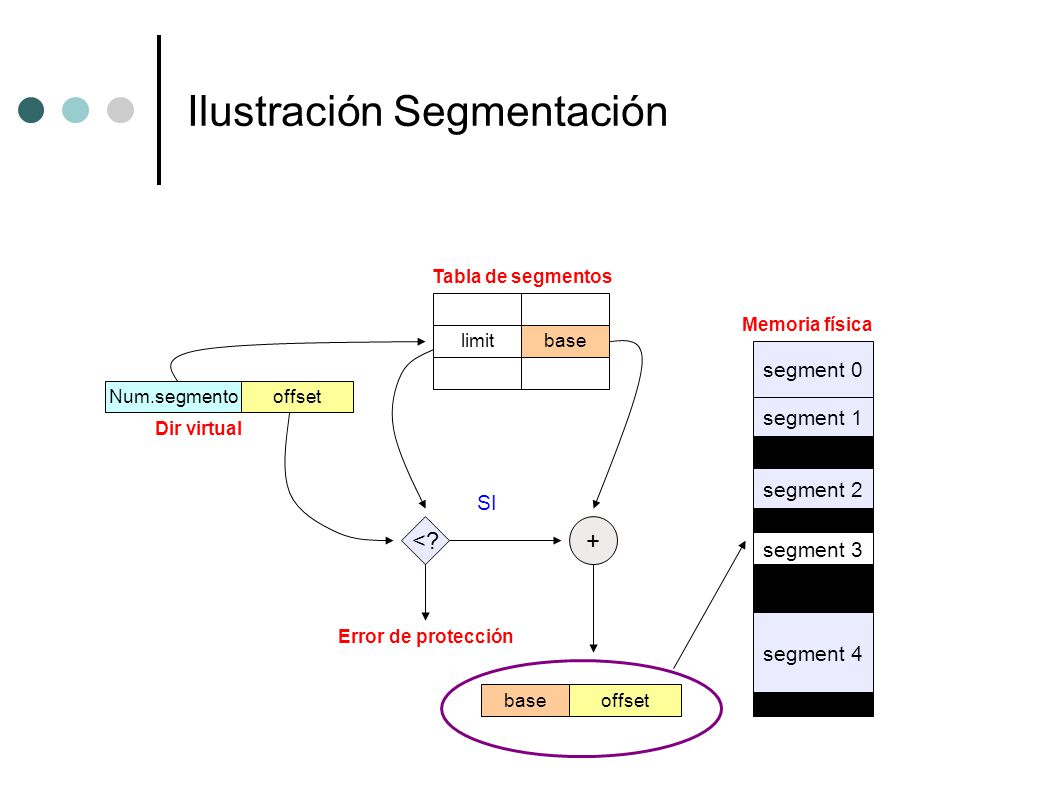

27 Ilustración Segmentación
Tabla de segmentos Memoria física limit base segment 0 Num.segmento offset segment 1 Dir virtual segment 2 SI <? + segment 3 segment 4 Error de protección base offset

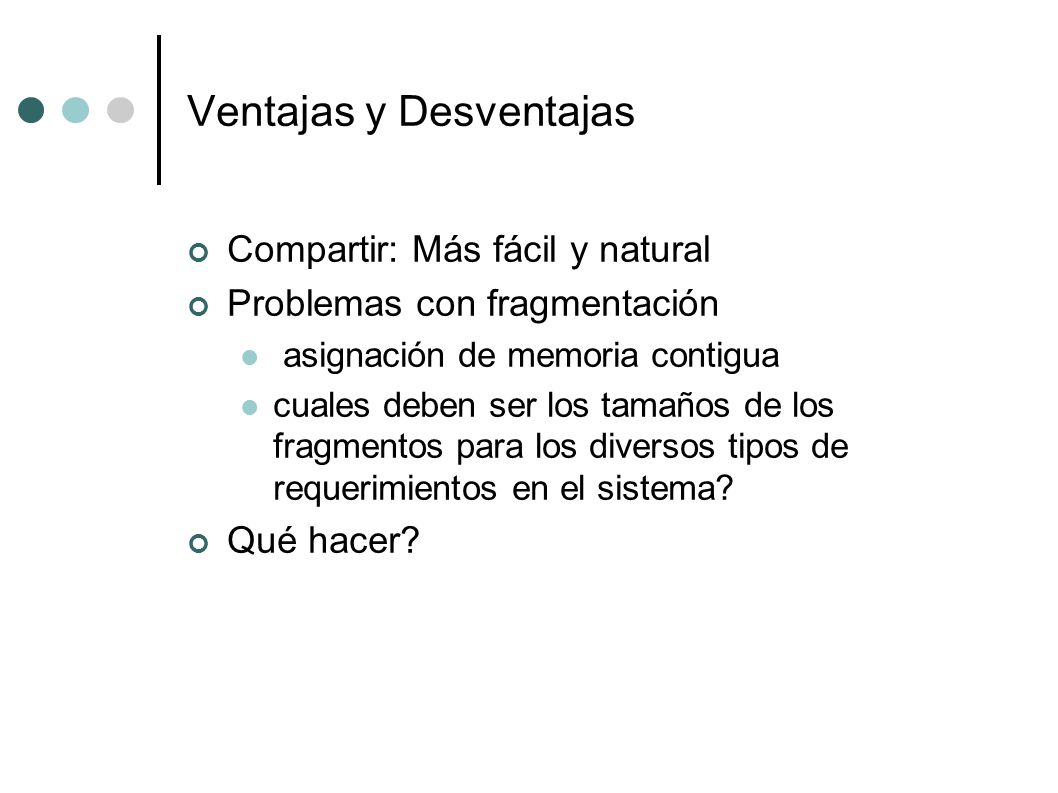

28 Ventajas y Desventajas
Compartir: Más fácil y natural Problemas con fragmentación asignación de memoria contigua cuales deben ser los tamaños de los fragmentos para los diversos tipos de requerimientos en el sistema? Qué hacer?

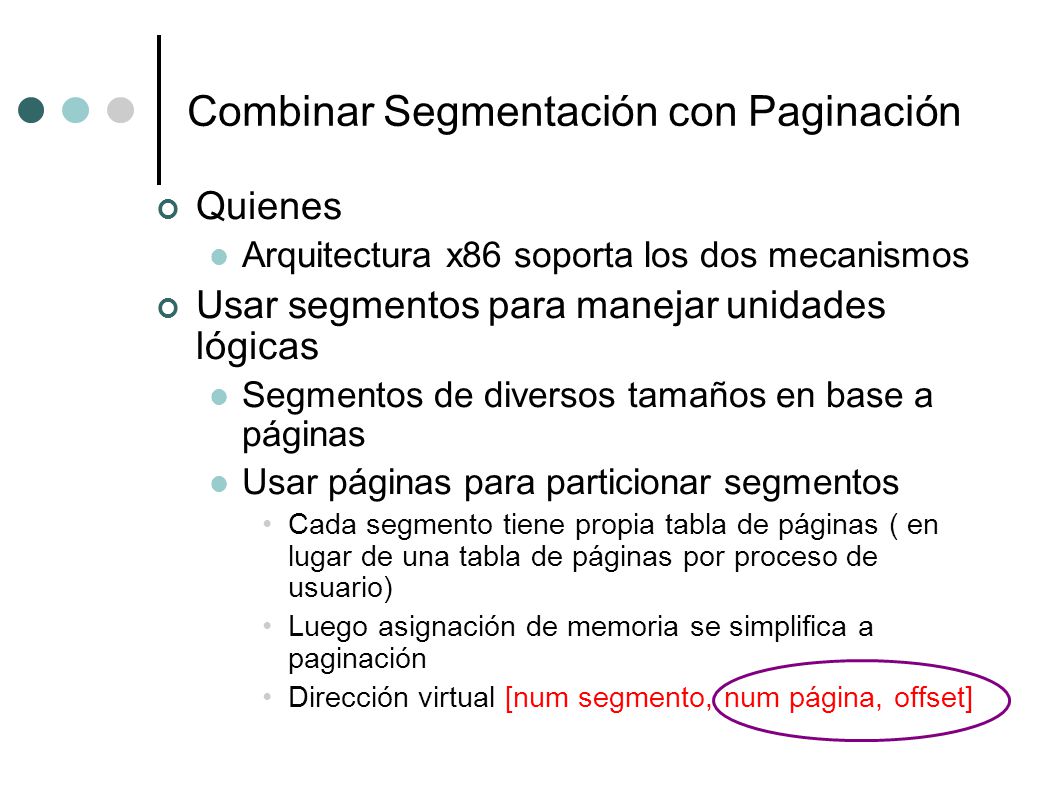

29 Combinar Segmentación con Paginación
Quienes Arquitectura x86 soporta los dos mecanismos Usar segmentos para manejar unidades lógicas Segmentos de diversos tamaños en base a páginas Usar páginas para particionar segmentos Cada segmento tiene propia tabla de páginas ( en lugar de una tabla de páginas por proceso de usuario) Luego asignación de memoria se simplifica a paginación Dirección virtual [num segmento, num página, offset]

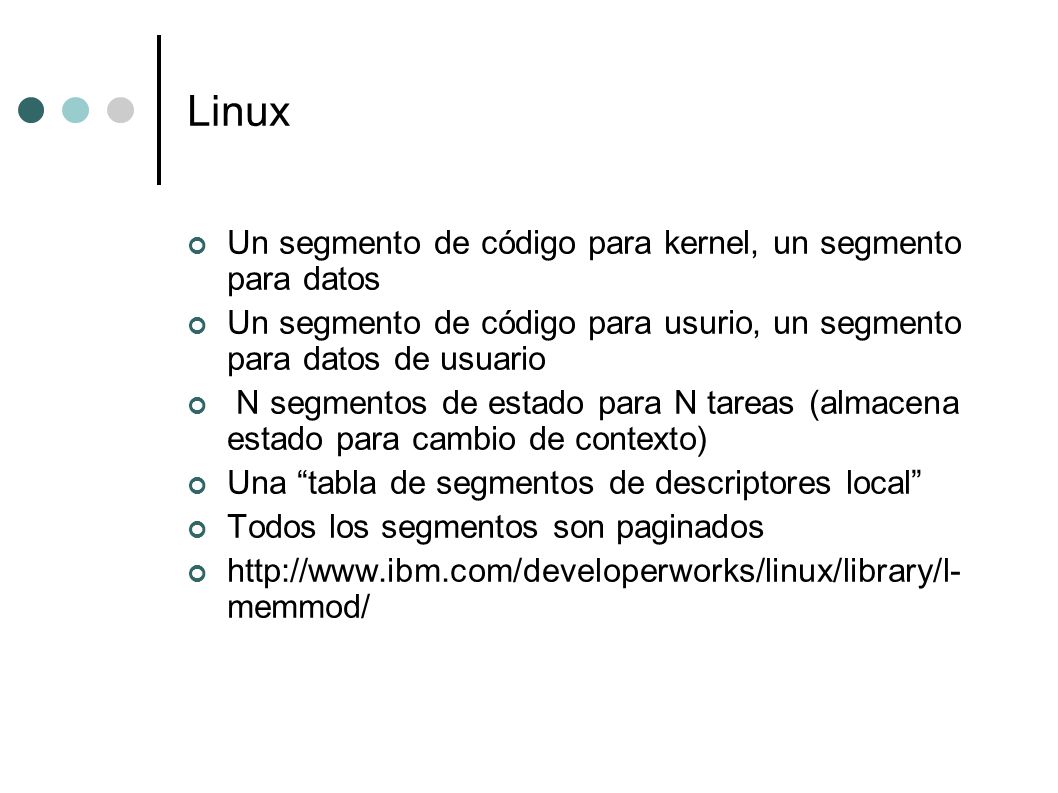

30 Linux Un segmento de código para kernel, un segmento para datos
Un segmento de código para usurio, un segmento para datos de usuario N segmentos de estado para N tareas (almacena estado para cambio de contexto) Una “tabla de segmentos de descriptores local” Todos los segmentos son paginados
