Grafica de control P INTEGRANTES: Miguel Ángel Vázquez Vázquez

Presentación del tema: "Grafica de control P INTEGRANTES: Miguel Ángel Vázquez Vázquez"— Transcripción de la presentación:

1 Grafica de control P INTEGRANTES: Miguel Ángel Vázquez Vázquez
Enrique Tonix Hernández Pedro Flores Arroyo Gerardo Linares Flores

2

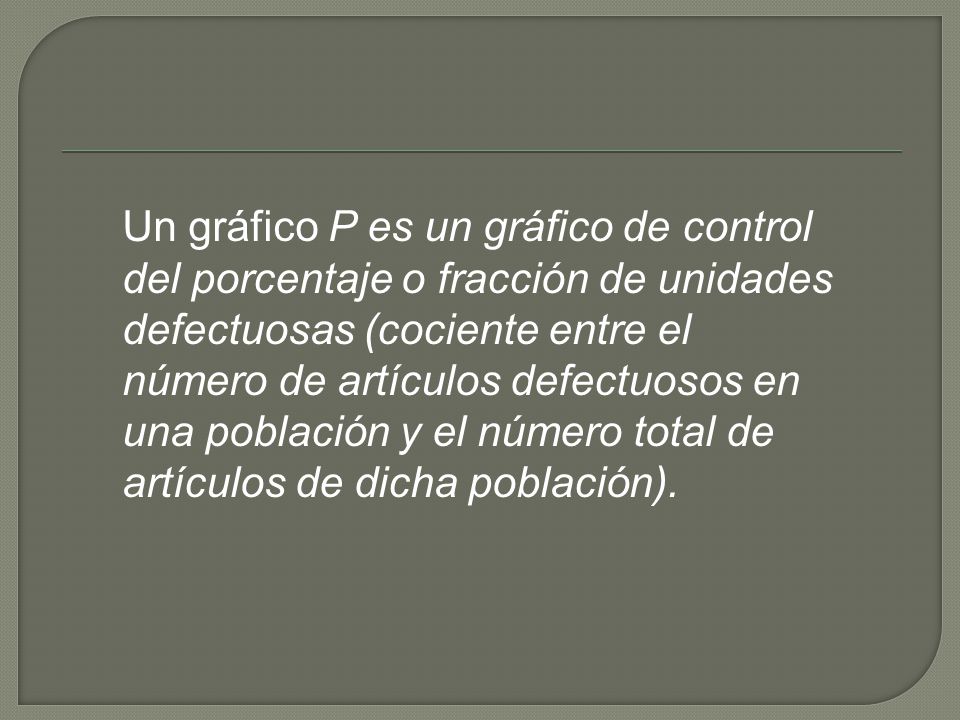

3 Un gráfico P es un gráfico de control del porcentaje o fracción de unidades defectuosas (cociente entre el número de artículos defectuosos en una población y el número total de artículos de dicha población).

4 Grafica p.- Se clasifica la unidad de observación en una de dos categorías alternas, por ejemplo pasa o no pasa, cumple con las especificaciones y no cumple con las especificaciones; Se puede rastrear la producción de unidades defectuosas en la muestra de observación. Para fracción de defectos. Cuando un proceso esta en control, la probabilidad de que cualquier pieza sea defectuosa es p (p es la proporción a largo plazo de piezas defectuosas para un proceso en control) y que diferentes piezas son independientes entre si, con respecto a sus condiciones

5 Según el modelo de Shewart tendremos que:
LSC= limite superior P= es la probabilidad de que cualquier artículo no esté conforme con las especificaciones n= tamaño del subgrupo LIC= limite inferior

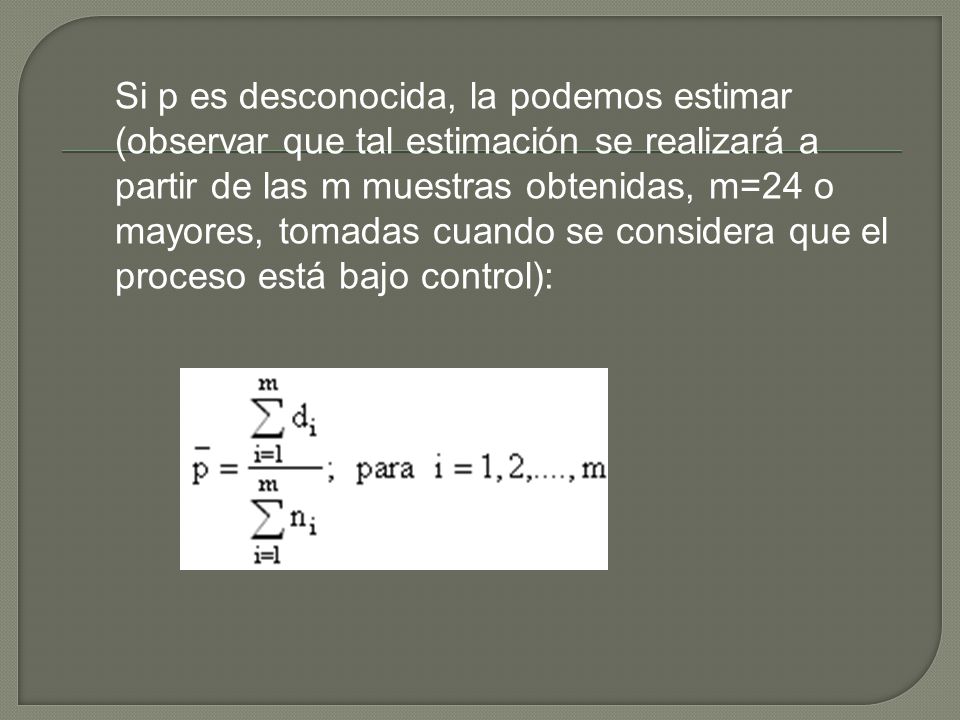

6 Si p es desconocida, la podemos estimar (observar que tal estimación se realizará a partir de las m muestras obtenidas, m=24 o mayores, tomadas cuando se considera que el proceso está bajo control):

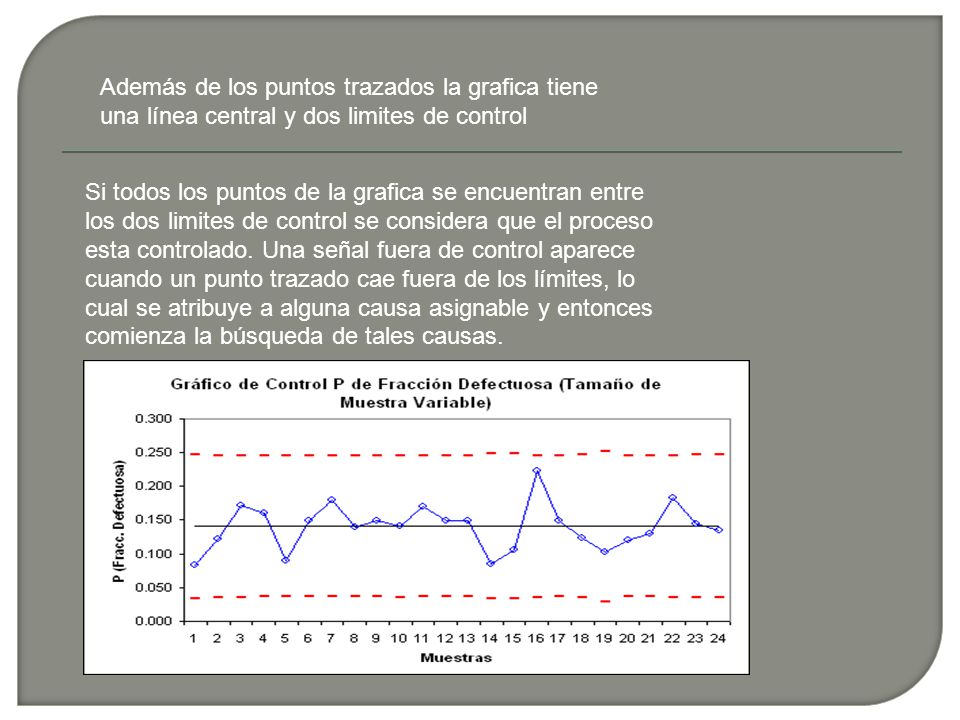

7 Además de los puntos trazados la grafica tiene una línea central y dos limites de control
Si todos los puntos de la grafica se encuentran entre los dos limites de control se considera que el proceso esta controlado. Una señal fuera de control aparece cuando un punto trazado cae fuera de los límites, lo cual se atribuye a alguna causa asignable y entonces comienza la búsqueda de tales causas.
