1 Optimización de Procesos

2 Tier I: Métodos Matemáticos de optimización
Daniel Grooms Sección 1: Introducción

3 Propósito de este Módulo
Este módulo provee una introducción del área de optimización y muestra como se relaciona la optimización a la ingeniería química en general y a la integración de procesos en particular Esta es una introducción así que hay muchos aspectos interesantes que no serán cubiertos aqui Para una discusión más detallada, vea las referencias listadas al final del módulo

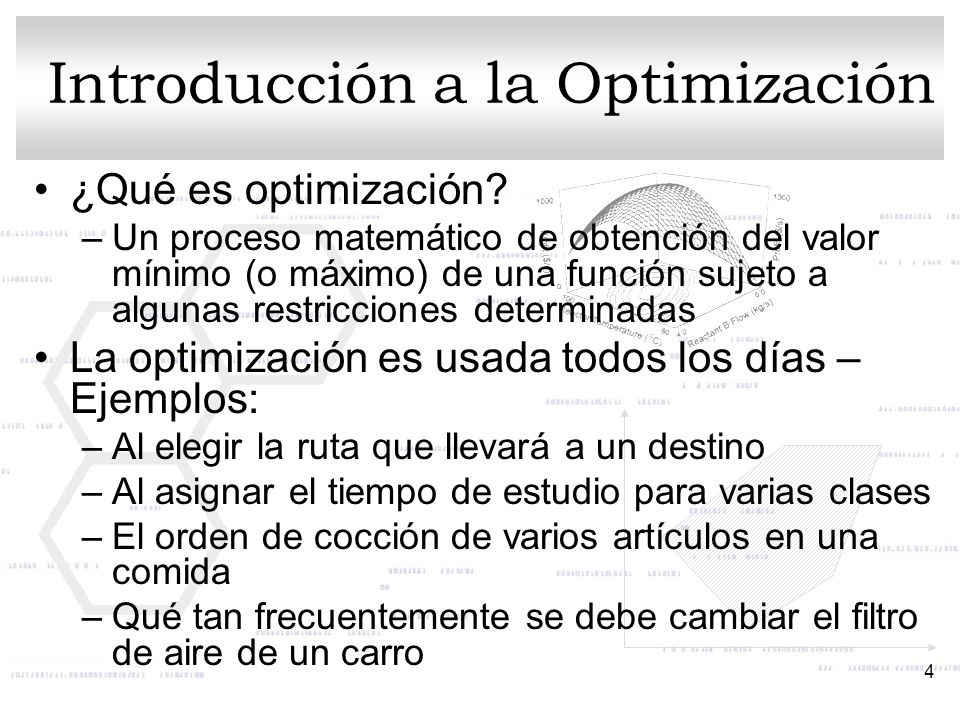

4 Introducción a la Optimización
¿Qué es optimización? Un proceso matemático de obtención del valor mínimo (o máximo) de una función sujeto a algunas restricciones determinadas La optimización es usada todos los días – Ejemplos: Al elegir la ruta que llevará a un destino Al asignar el tiempo de estudio para varias clases El orden de cocción de varios artículos en una comida Qué tan frecuentemente se debe cambiar el filtro de aire de un carro

5 Aplicaciones de la Optimización
Ejemplos de optimización en una planta química: ¿A qué temperatura operar un reactor? ¿Cuándo regenerar/cambiar el catalizador del reactor? ¿Qué razón de reflujo de destilación usar para la pureza deseada? ¿Qué diámetro de tubería para una red de tuberías? La optimización puede ser usada para determinar las mejores respuestas para cada una de estas preguntas

6 Beneficios de la Optimización
Capaz de determinar sistemáticamente la mejor solución Un modelo creado por optimización puede ser usado para otras aplicaciones Los conocimientos ganados durante el proceso de optimización pueden identificar cambios que pueden hacerse para mejorar el desempeño

7 Requisitos para la Optimización
Un claro entendimiento de que se necesita optimizar. Ej.: ¿minimizar el costo o maximizar la calidad del producto? Comprensión de las restricciones en la optimización. Ej: asuntos de seguridad, requisitos del cliente, límites de presupuesto, etc. Una manera de representar esto matemáticamente (i.e. un modelo)

8 Definiciones Función objetivo: Una representación de lo que quieres minimizar o maximizar - como: costo, tiempo, producción, ganancia, etc. Variables: Elementos que pueden ser cambiados para influenciar el valor de la función objetivo Restricciones: Igualdades o desigualdades que limitan la cantidad de variables que pueden ser cambiadas

9 Más Definiciones Mínimo: Un punto donde la función objetivo no disminuye cuando la(s) variable(s) es cambiada en cierta cantidad. Máximo: Un punto donde la función objetivo no se incremente cuando la(s) variable(s) es cambiada en cierta cantidad. Mínimo: Mínimo Estricto:

10 Ejemplo 1 de Modelamiento
Una planta química hace urea y nitrato de amonio. Las utilidades netas son $1000 y $1500/ton producida respectivamente. Ambos químicos son fabricados en dos pasos - reacción y secado. El número de horas necesarias para cada producto es proporcionado abajo: Paso/Químico Urea Nitrato de Amonio Reacción 4 2 Secado 5

11 Ejemplo 1 de Modelamiento
La etapa de reacción opera un total de 80 horas por semana y la de secado está disponible por 60 horas por semana. Hay 75 toneladas de materia prima disponible. Cada tonelada producida de cualquier producto requiere 4 toneladas de materia prima. ¿Cuál es la velocidad de producción de cada químico que maximizará las utilidades netas de la planta?

12 Ejemplo 1 de Modelamiento
Función Objetivo: Queremos maximizar la utilidad neta. Utilidad Neta = Ingresos - Costo. Consideremos x1 = toneladas de urea producidas por semana y x2 = toneladas de nitrato de amonio producidas por semana. Ingresos = 1000x x2. No existen datos para los costos, así que asumiremos Costo = 0. Entonces, la función objetivo es: Maximizar 1000x x2

13 Ejemplo 1 de Modelamiento
Restricciones: Sabemos que la fase de reacción opera durante 80 hrs/semana. Así, los tiempos combinados de reacción requeridos para cada producto no pueden exceder esta cantidad. La tabla indica que cada tonelada de urea producida requiere 4 horas de reacción y cada ton de nitrato de amonio producido requiere 2 horas de reacción. Esto resulta en la siguiente restricción: 4x1 + 2x2 ≤ 80

14 Ejemplo 1 de Modelamiento
También sabemos que la fase de secado opera 60 hrs/semana. La tabla indica que la urea requiere 2 hrs/ton producida y el nitrato de amonio 5 hrs/ton producida. Así, obtenemos la siguiente restricción: 2x1 + 5x2 ≤ 60

15 Ejemplo 1 de Modelamiento
Recordemos que el suministro de materia prima es 75 tons/semana y cada ton de urea o nitrato de amonio producido requiere 4 toneladas de materia prima. Esto nos da la restricción final: 4x1 + 4x2 ≤ 75

16 Ejemplo 1 de Modelamiento
Finalmente, para asegurar un resultado realista, siempre es prudente incluir restricciones no-negativas para las variables donde sea aplicable. Aquí, no debemos tener velocidades de producción negativas, así que incluimos las dos restricciones x1 ≥ 0 & x2 ≥ 0

17 Ejemplo 1 de Modelamiento
Así, tenemos el siguiente problema: Maximizar 1000x x2 Sujeta a: 4x1 + 2x2 ≤ 80 2x1 + 5x2 ≤ 60 4x1 + 4x2 ≤ 75 x1, x2 ≥ 0 Una vez resuelto, esto tiene una respuesta óptima de x1 = tons/semana y x2 = 7.5 tons/semana Restricción 1 Restricción 2 Restricción 3

18 Gráfica de Ejemplo 1 x2 Restricción 1 Punto Óptimo Vector ganancia Restricción 2 x1 Restricción 3 El área gris es llamada región factible y se puede observar que el punto óptimo se encuentra en la intersección de las restricciones. Ya que estamos maximizando, analizamos en la dirección del vector ganancia

19 Ejemplo 2 de Modelamiento
Una compañía tiene tres plantas que producen etanol y cuatro clientes a los que debe proveer etanol. La siguiente tabla muestra los costos de entrega por tonelada de etanol de las plantas a los clientes. (Un guión en la tabla indica que cierta planta no puede entregar a cierto cliente) Planta/Cliente C1 C2 C3 C4 P1 132 - 97 103 P2 84 91 P3 106 89 100 98

20 Ejemplo 2 de Modelamiento
Las tres plantas P1, P2, & P3 producen 135, 56, y 93 tons/año, respectivamente. Los cuatro clientes, C1, C2, C3, & C4 requieren 62, 83, 39, y 91 tons/año, respectivamente. Determine el esquema de transportación que resultará en el costo más bajo.

21 Ejemplo 2 de Modelamiento
Función Objetivo: Queremos obtener el menor costo, así que debemos minimizar el costo. El costo será los costos dados en la tabla por la cantidad transferida de cada planta a cada cliente. Muchas de las cantidades serán cero, pero debemos incluirlas todas porque no sabemos cuales usaremos.

22 Ejemplo 2 de Modelamiento
Consideremos a xij como la cantidad (tons/año) de etanol transferida de la planta Pi al cliente Cj. Así, x21 es la cantidad de etanol enviada de la planta P2 al cliente C1. Dejaremos fuera las combinaciones que la tabla indica muestra imposibles (como x12). Entonces, la función objetivo es: Minimizar 132 x x x x x x x x x34.

23 Ejemplo 2 de Modelamiento
Restricciones: Las plantas de etanol no pueden producir más etanol debido a sus limitaciones de capacidad. El etanol que cada planta produce es la suma del etanol que envía a los clientes. Así, par la planta P1, el límite es de 135 tons/año y la restricción es: x11 + x13 + x14 ≤ 135 Puesto que la planta puede enviar etanol a los clientes C1, C2, y C4.

24 Ejemplo 2 de Modelamiento
Para las plantas P2 y P3, los límites son 56 y 93 tons/año, así que sus restricciones son: x21 + x22 ≤ 56 x31 + x32 + x33 + x34 ≤ 93 El signo ≤ es usado porque las plantas pueden producir menos o hasta sus límites, pero no pueden producir más del límite.

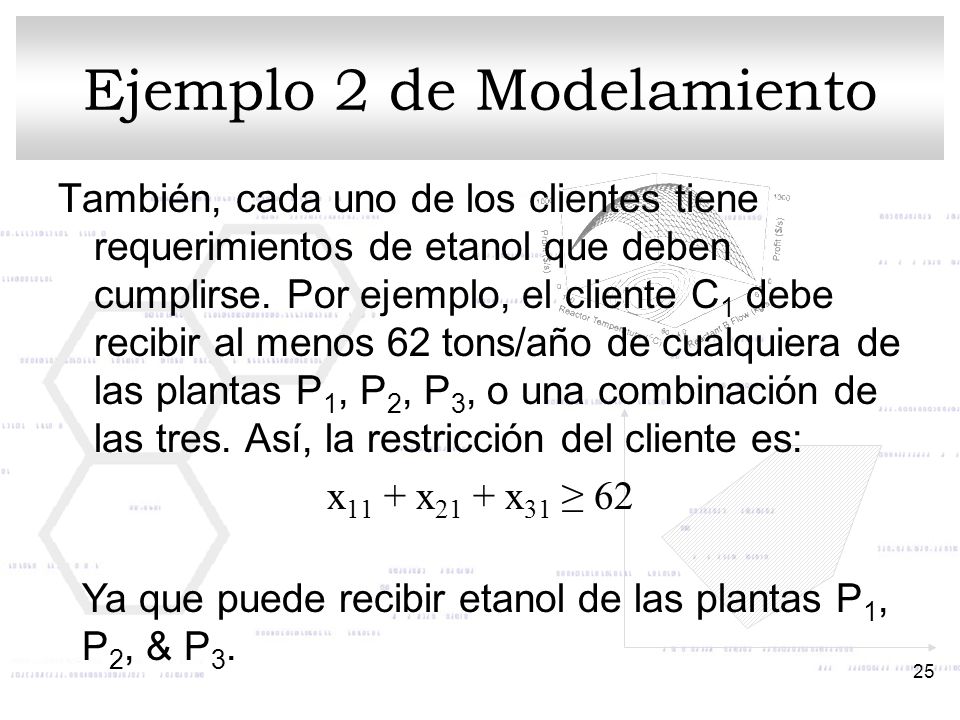

25 Ejemplo 2 de Modelamiento
También, cada uno de los clientes tiene requerimientos de etanol que deben cumplirse. Por ejemplo, el cliente C1 debe recibir al menos 62 tons/año de cualquiera de las plantas P1, P2, P3, o una combinación de las tres. Así, la restricción del cliente es: x11 + x21 + x31 ≥ 62 Ya que puede recibir etanol de las plantas P1, P2, & P3.

26 Ejemplo 2 de Modelamiento
Los requisitos de los clientes C2, C3, y C4 son 83, 39, y 91 tons/año así que las restricciones son: x22 + x32 ≥ 83 x13 + x33 ≥ 39 x14 + x34 ≥ 91 El signo ≥ es usado porque está bien si los clientes reciben etanol extra, pero deben cumplir al menos los requerimientos mínimos.

27 Ejemplo 2 de Modelamiento
Si los clientes tuvieran que recibir exactamente la cantidad especificada de etanol, usaríamos restricciones de igualdad Sin embargo, no se ha indicado para este problema, así que las dejaremos como restricciones de desigualdad

28 Ejemplo 2 de Modelamiento
Como en el ejemplo anterior, las restricciones no-negativas son requeridas porque no podemos tener una cantidad negativa de etanol trasferido. x11, x13, x14, x21, x22, x31, x32, x33, x34 ≥ 0

29 Ejemplo 2 de Modelamiento
El problema es: Minimizar 132 x x x x x x x x x34 Sujeta a: x x13 + x14 ≤ 135 x21 + x ≤ 56 x31 + x32 + x33 + x34 ≤ 93

30 Ejemplo 2 de Modelamiento
x11 + x21 + x31 ≥ 62 x22 + x32 ≥ 83 x x33 ≥ 39 x x34 ≥ 91 Y: x11, x13, x14, x21, x22, x31, x32, x33, x34 ≥ 0 El resultado óptimo es: x11 x13 x14 x21 x22 x31 x32 x33 x34 39 87 56 6 83 4

31 Ejemplo 2 de Modelamiento
A diferencia del ejemplo previo, no podemos encontrar el punto óptimo gráficamente porque tenemos más de dos variables Esto ilustra el poder de la optimización matemática

32 Maximizando y Minimizando
Maximizar una función es equivalente a minimizar lo negativo de la función: f(x) f(x) x* x* x x

33 Extremos Locales y Globales
f(x) x Ejemplo: Al tratar de minimizar una función objetivo f(x) que tiene una variable única, x. Existen dos mínimos locales Hay un mínimo global

34 Repaso de Cálculo 1a Derivada: Velocidad de cambio de la función. También, línea tangente. 2a Derivada: Velocidad de cambio de la 1a derivada 1a's Derivadas En esta región, la 2a derivada es positiva porque la pendiente de la 1a derivada va en aumento f(x) En esta región, la 2a derivada es negativa porque la pendiente de la 1a derivada va en aumento x

35 Repaso de Cálculo continuación
Podemos observar que la pendiente de la 1a derivada es cero (horizontal) en máximos y mínimos También, la 2a derivada es < 0 (negativa) en los máximos y es > 0 (positiva) en los mínimos f(x) x

36 Optimización no restringida Ejemplo
Supón que estás decidiendo que tanto aislamiento debes poner en tu casa. Asume que la pérdida de calor de la casa puede ser modelada por la ecuación: donde x es el espesor del aislamiento en centímetros. kJ/h

37 Optimización no restringida Ejemplo
También, supón que la generación de 1 kJ de calor cuesta $0.50 para tu caldera y el aislamiento costará $1/año por cada centímetro de grosor a lo largo de su periodo de vida. Queremos minimizar el costo del calor perdido y de el aislamiento.

38 Optimización no restringida Ejemplo
De este modo, mientras más aislante instalemos, menos calor perderemos, el aislamiento puede hacer muy buen trabajo, pero cuesta dinero también, así que necesitamos encontrar el equilibrio óptimo. Aquí está una gráfica de los dos costos: Costo de aislamiento Costo Anual Costo del calor Espesor del aislamiento

39 Optimización no restringida Ejemplo
No tenemos ninguna restricción de presupuesto o de suministro de aislamiento, así que solo minimizaremos el costo total. El costo total anualizado de la pérdida de calor es dado por:

40 Optimización no restringida Ejemplo
Cada centímetro de aislamiento cuesta $1/año, entonces el costo total anualizado de aislamiento es 1x $/año. El costo total es simplemente la suma de los dos costos:

41 Optimización no restringida Ejemplo
Podemos encontrar el mínimo usando los elementos de cálculo que observamos antes. Primero, encontramos donde la primera derivada es cero (horizontal). Entonces nos aseguramos de que la segunda derivada sea positiva, puesto que estamos buscando un mínimo.

42 Optimización no restringida Ejemplo
Encuentra la derivada del costo total: Resuelve para la derivada igual a cero:

43 Optimización no restringida Ejemplo
El resultado es: x =  66.18 x es el grosor del aislamiento y obviamente no podemos tener valores negativos. Así, nuestro resultado es x = cm A propósito, ya que solo hay una solución positiva, sólo tenemos un mínimo. Así sabemos que éste es el mínimo global.

44 Optimización no restringida Ejemplo
Verifica la 2a derivada: A x= 66.18, Puesto que la 2a derivada es positiva, este punto es un mínimo.

45 Resultados del Ejemplo de Optimización no restringida
Costo Total Espesor del aislamiento x* = 66 cm Así, el mejor equilibrio entre costo por pérdida de calor y costo de aislamiento se alcanza si instalamos cerca de 66 cm de aislamiento.

46 La Región Factible La región factible es el grupo de soluciones que satisfacen las restricciones de un problema de optimización Un problema de optimización de 2 variables con 4 restricciones de desigualdad: x2 Región Factible x1

47 Restricciones de Igualdad
x2 Restricción de Igualdad Restricciones de Desigualdad x1 Ahora, la región factible es la sección de la línea de la restricción de igualdad que se encuentra dentro del área formada por las restricciones de desigualdad

48 Más de la Región Factible
El punto óptimo se encuentra en la región factible Si la región factible es solo un punto, no existen grados de libertad para optimizar. Las restricciones son simplemente un sistema de ecuaciones Si la región factible no existe, las restricciones están en conflicto: x2 x1

49 Conjuntos Convexos Un conjunto es convexo si una combinación convexa de cualesquiera dos puntos en el conjunto se encuentra también en el conjunto Una combinación convexa: Una combinación convexa de puntos x1 y x2 es: donde Gráficamente, una combinación convexa de dos puntos es una línea que conecta ambos puntos. x1 x2 l=0 l=1

50 Visualización Gráfica
Un conjunto es convexo si, para cualesquiera dos puntos en el conjunto, la longitud total de la línea conectora está también en el conjunto Prueba estos: La totalidad de la línea está en el grupo, así que el grupo es convexo Esta área no se encuentra en el grupo, así que el grupo es no-convexo No-convexo No-convexo Convexo Convexo

51 f(l.x1+(1-l).x2) ≤ l.f(x1) + (1-l).f(x2)
Funciones Convexas f(x) es una función convexa si: f(l.x1+(1-l).x2) ≤ l.f(x1) + (1-l).f(x2) donde 0 ≤ l ≤ 1 x1 x2 f(x1) f(x2) lf(x1)+(1-l)f(x2) f(lx1+(1-l)x2)

52 Funciones Convexas En términos geométricos, una función es convexa si la línea que conecta dos puntos cualesquiera de la función nunca es menor que los valores de la función entre los dos puntos.

53 Funciones Cóncavas La definición de una función cóncava es exactamente opuesta a la de la función convexa Si f(x) es una función convexa, -f(x) es una función cóncava

54 Resultados de Convexidad
Para el problema de optimización minimizar: f(x) sujeta a: gi(x) ≤ 0 i = 1, …, m donde x es un vector de n variables. Si f(x) es una función convexa y las restricciones gi(x) forman un conjunto convexo, entonces solo hay un mínimo de f(x): el mínimo global

55 ¡Encontramos el mínimo global!
Implicaciones Esto es importante porque usualmente es posible encontrar un óptimo local, pero es muy difícil determinar si el óptimo local es el óptimo global. Así luce el proceso de optimización: Empieza aquí ¡Oops! – tal vez no ¡Encontramos el mínimo global!

56 Conclusiones de Convexidad
Tener un problema convexo (función objetivo convexa y un grupo convexo de restricciones) es la única manera de garantizar una solución óptima global Desafortunadamente, la mayoría de los problemas reales son no_convexos Sin embargo, los problemas convexos proporcionan algunos elementos y tienen propiedades que podemos usar parcialmente para problemas no-convexos
