Masterclass 2007 Jaime Álvarez Muñiz Departamento de Física de Partículas & Instituto Galego de Altas Enerxías 29 Marzo 2007 Facultade de Física.

Presentación del tema: "Masterclass 2007 Jaime Álvarez Muñiz Departamento de Física de Partículas & Instituto Galego de Altas Enerxías 29 Marzo 2007 Facultade de Física."— Transcripción de la presentación:

1 Masterclass 2007 Jaime Álvarez Muñiz Departamento de Física de Partículas & Instituto Galego de Altas Enerxías 29 Marzo 2007 Facultade de Física

2 PREÁMBULO

3 Pero…¿para qué estudiar Física?

4 El problema

5 ¿La solución?

6 Vaya pues ahora tenemos... 2 problemas !!

7 ¿ Y ahora qué ?

8 Bueno, vamos a ver ahora…

9 Problema 1 resuelto

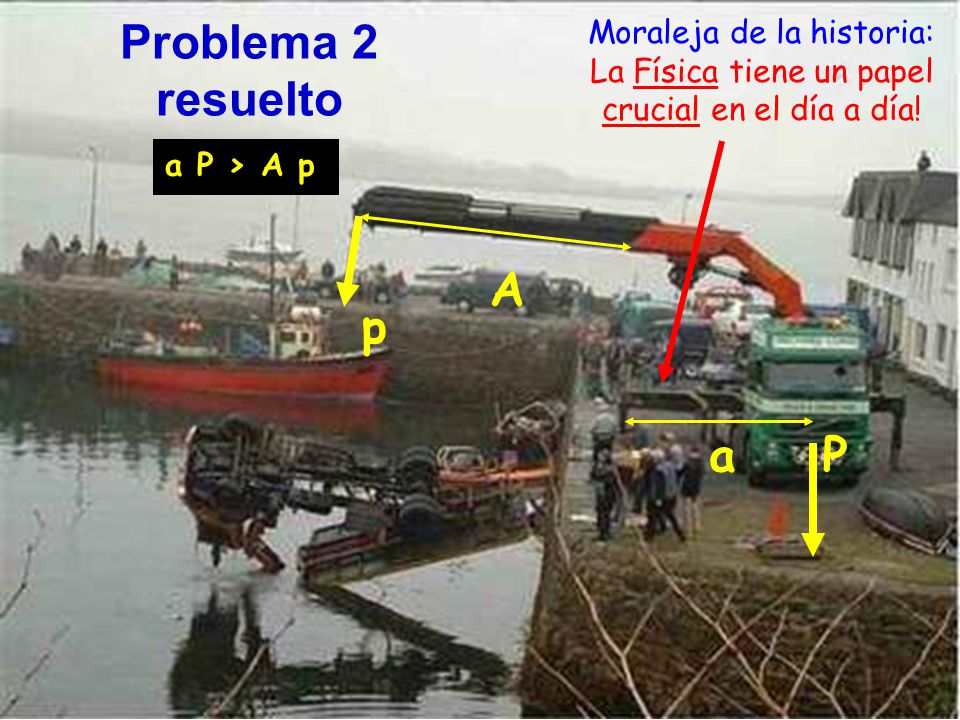

10 Moraleja de la historia: La Física tiene un papel crucial en el día a día! p A aP a P > A p Problema 2 resuelto

11 ¿Pero cómo… todavía pensáis que la Física no es divertida?

12 FIN DEL PREÁMBULO

13 1 a PARTE El mundo de las partículas

14 ¿De qué está hecho el mundo que nos rodea? ¿Qué lo mantiene unido? Tengo 2 preguntas para usted… Prof. Albert Einstein Sr. Zapatero

15 ¿De qué está hecho el mundo? El filósofo griego Empédocles en el S.V a.C. : tierra, aire, fuego y agua Hoy sabemos que existe algo más fundamental…

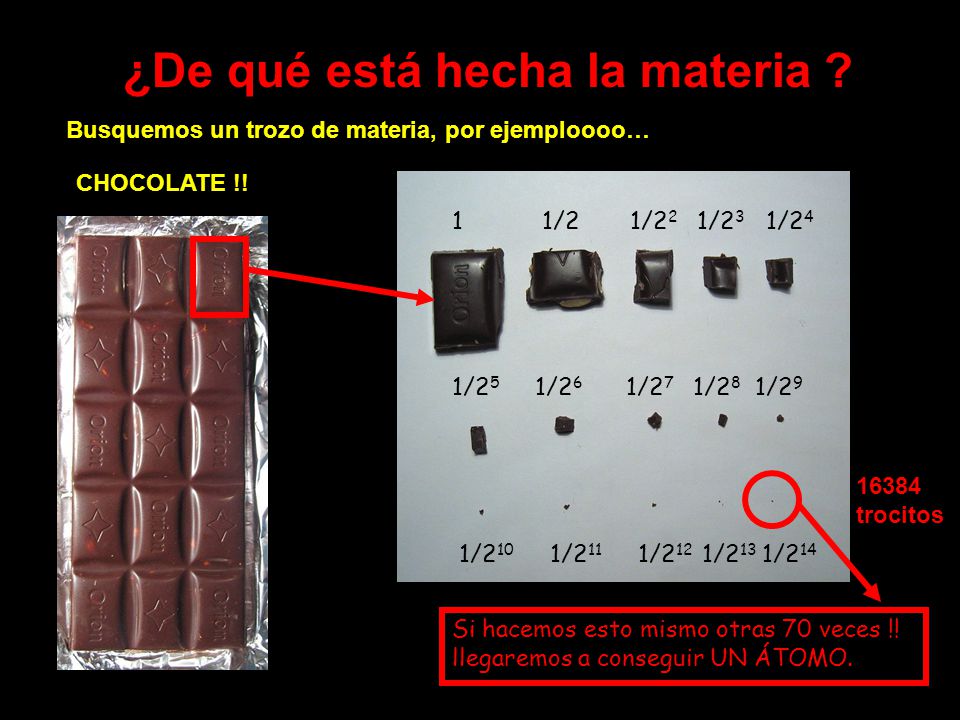

16 ¿De qué está hecha la materia ? 1 1/2 1/2 2 1/2 3 1/2 4 1/2 5 1/2 6 1/2 7 1/2 8 1/2 9 1/2 10 1/2 11 1/2 12 1/2 13 1/2 14 Si hacemos esto mismo otras 70 veces !! llegaremos a conseguir UN ÁTOMO. Busquemos un trozo de materia, por ejemploooo… 16384 trocitos CHOCOLATE !!

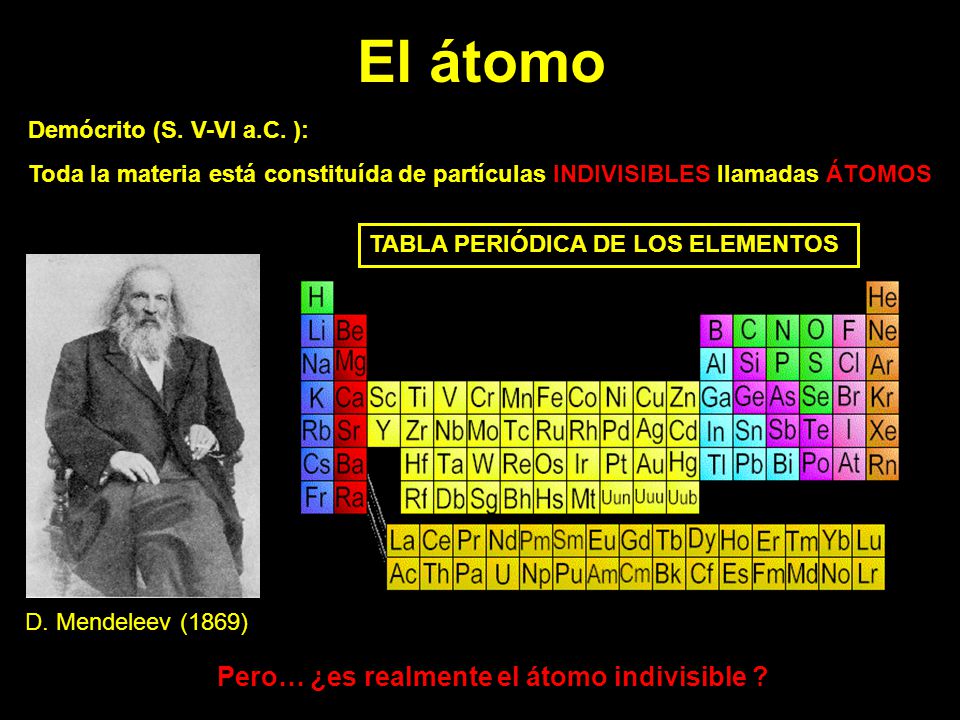

17 El átomo Demócrito (S. V-VI a.C. ): Toda la materia está constituída de partículas INDIVISIBLES llamadas ÁTOMOS Pero… ¿es realmente el átomo indivisible ? TABLA PERIÓDICA DE LOS ELEMENTOS D. Mendeleev (1869)

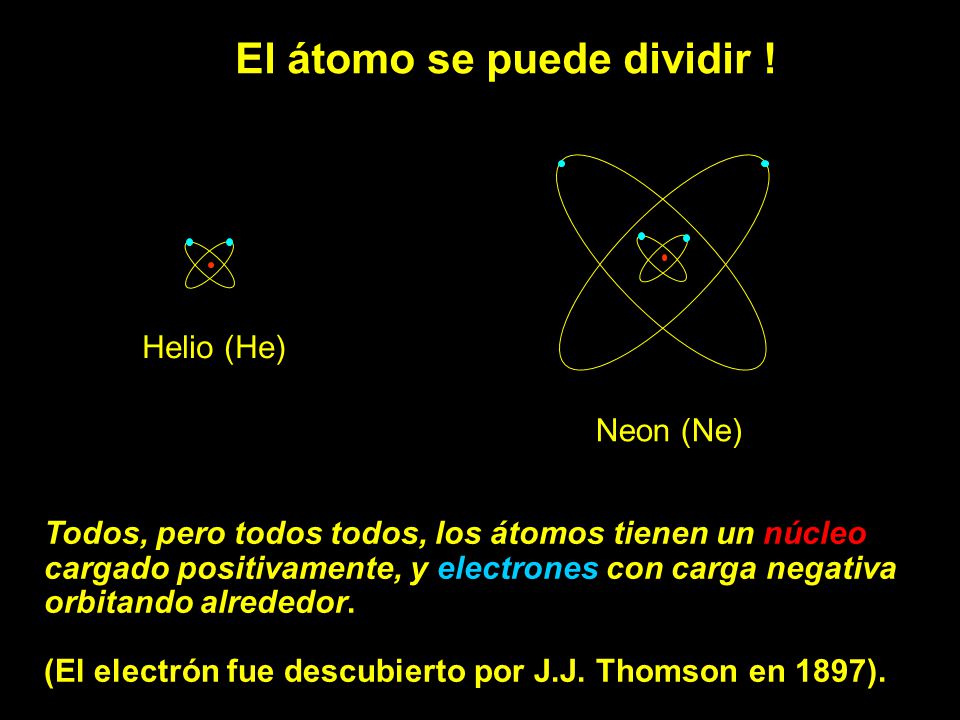

18 Helio (He) Neon (Ne) Todos, pero todos todos, los átomos tienen un núcleo cargado positivamente, y electrones con carga negativa orbitando alrededor. (El electrón fue descubierto por J.J. Thomson en 1897). El átomo se puede dividir !

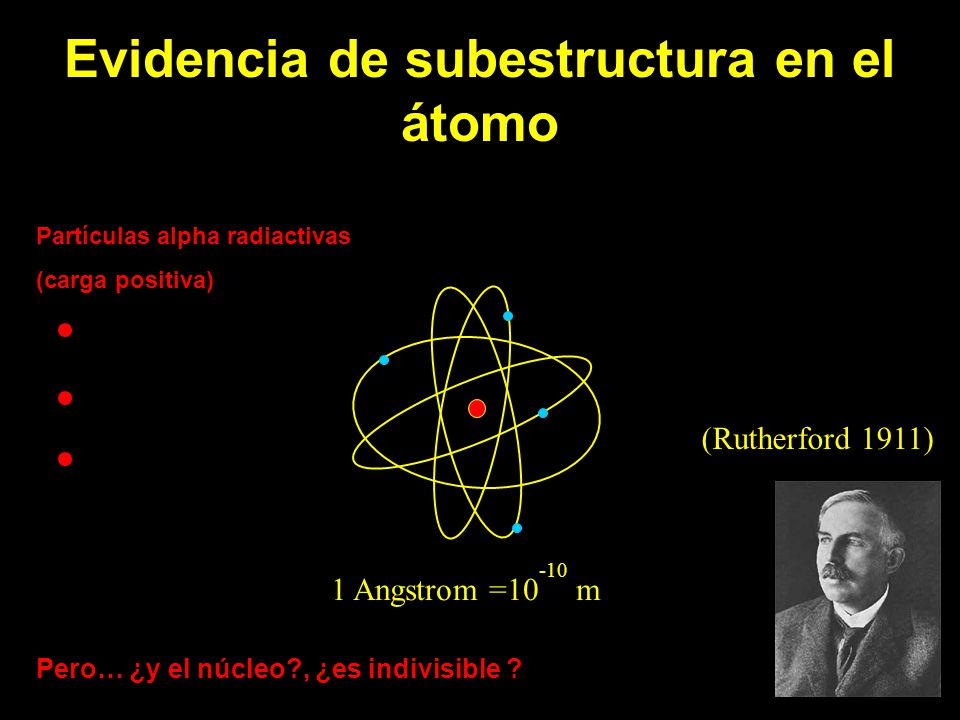

19 Evidencia de subestructura en el átomo (Rutherford 1911) Partículas alpha radiactivas (carga positiva) Pero… ¿y el núcleo?, ¿es indivisible ? 1 Angstrom =10 -10 m

20 El núcleo se puede dividir ! El núcleo contiene protones de carga +e y neutrones sin carga. 10 -14 m Pero… ¿y los protones y neutrones?, ¿son indivisibles ?

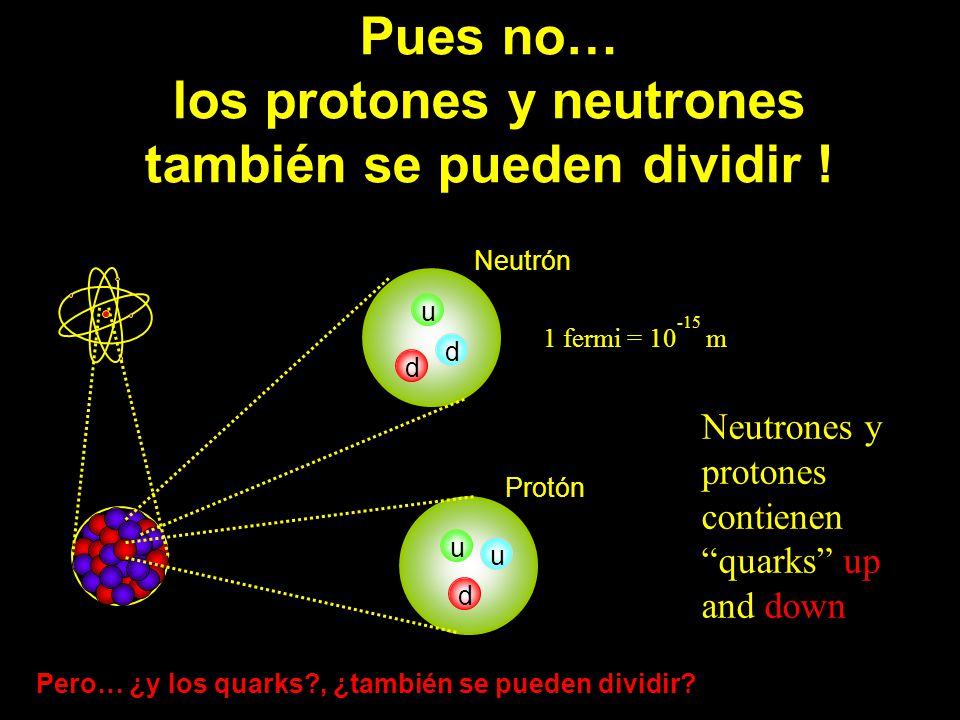

21 u d u u d d Protón Neutrón Pues no… los protones y neutrones también se pueden dividir ! 1 fermi = 10 -15 m Neutrones y protones contienen “quarks” up and down Pero… ¿y los quarks?, ¿también se pueden dividir?

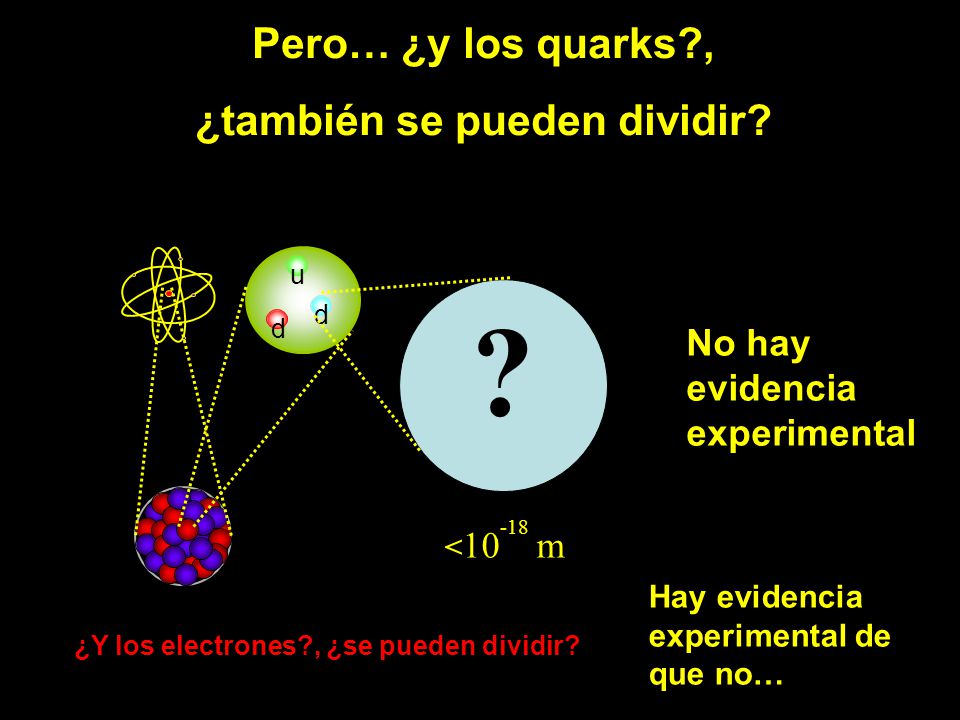

22 < 10 -18 m ? No hay evidencia experimental Pero… ¿y los quarks?, ¿también se pueden dividir? u d d ¿Y los electrones?, ¿se pueden dividir? Hay evidencia experimental de que no…

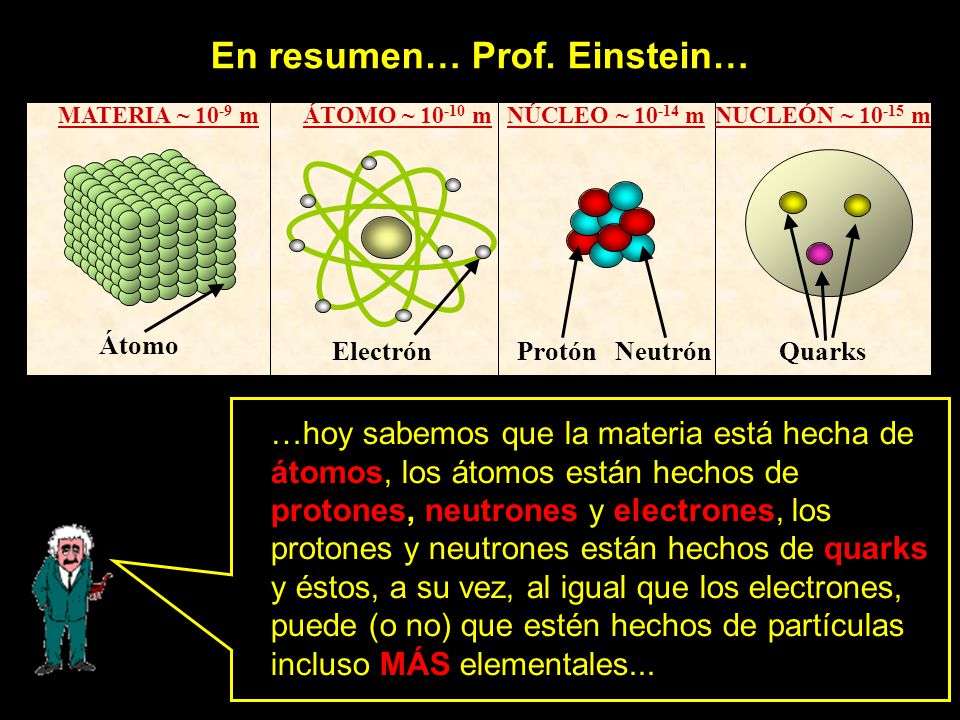

23 QuarksNeutrónElectrón MATERIA ~ 10 -9 mÁTOMO ~ 10 -10 mNÚCLEO ~ 10 -14 mNUCLEÓN ~ 10 -15 m Protón Átomo …hoy sabemos que la materia está hecha de átomos, los átomos están hechos de protones, neutrones y electrones, los protones y neutrones están hechos de quarks y éstos, a su vez, al igual que los electrones, puede (o no) que estén hechos de partículas incluso MÁS elementales... En resumen… Prof. Einstein…

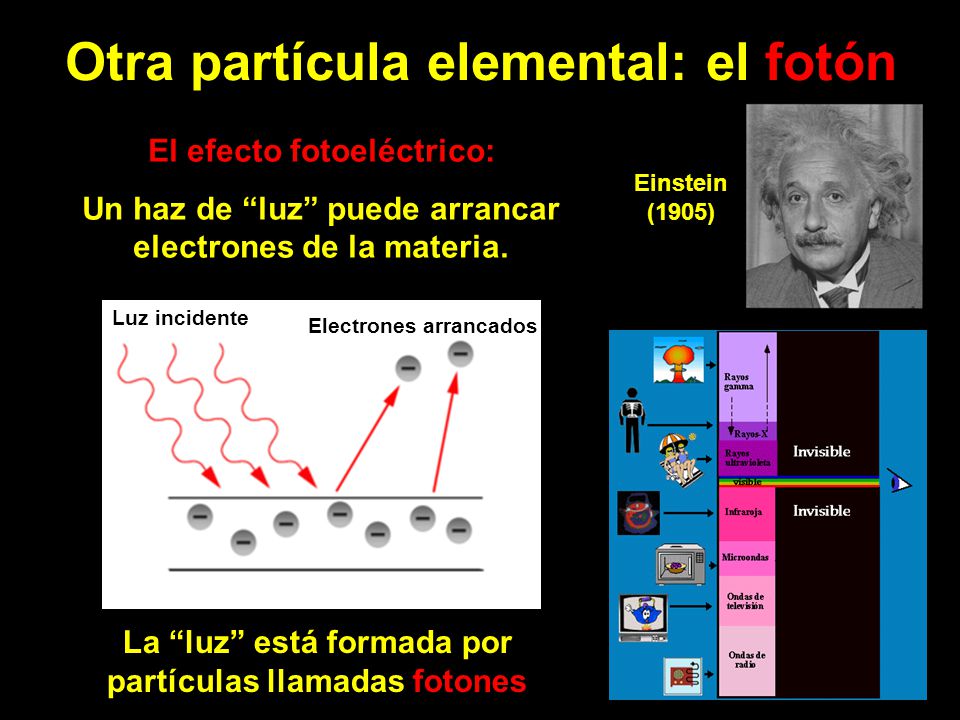

24 Otra partícula elemental: el fotón La “luz” está formada por partículas llamadas fotones El efecto fotoeléctrico: Un haz de “luz” puede arrancar electrones de la materia. Luz incidente Electrones arrancados Einstein (1905)

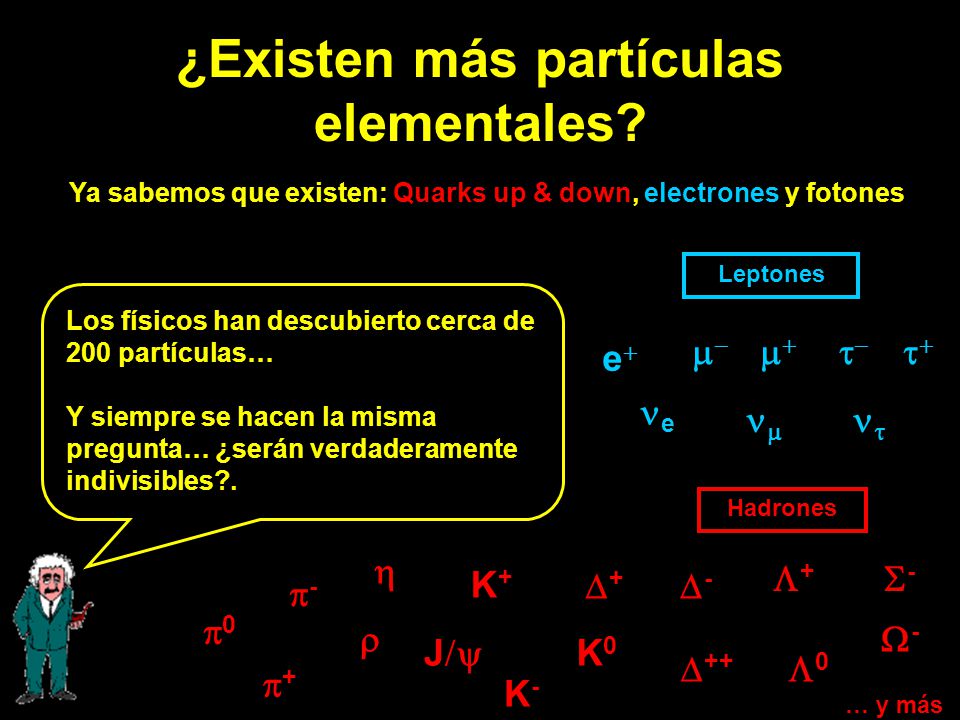

25 ¿Existen más partículas elementales? Los físicos han descubierto cerca de 200 partículas… Y siempre se hacen la misma pregunta… ¿serán verdaderamente indivisibles?. Ya sabemos que existen: Quarks up & down, electrones y fotones K 0 K - K +  +  0  -  0  +  -  +  -  -  ++   J  Hadrones     e       Leptones … y más e 

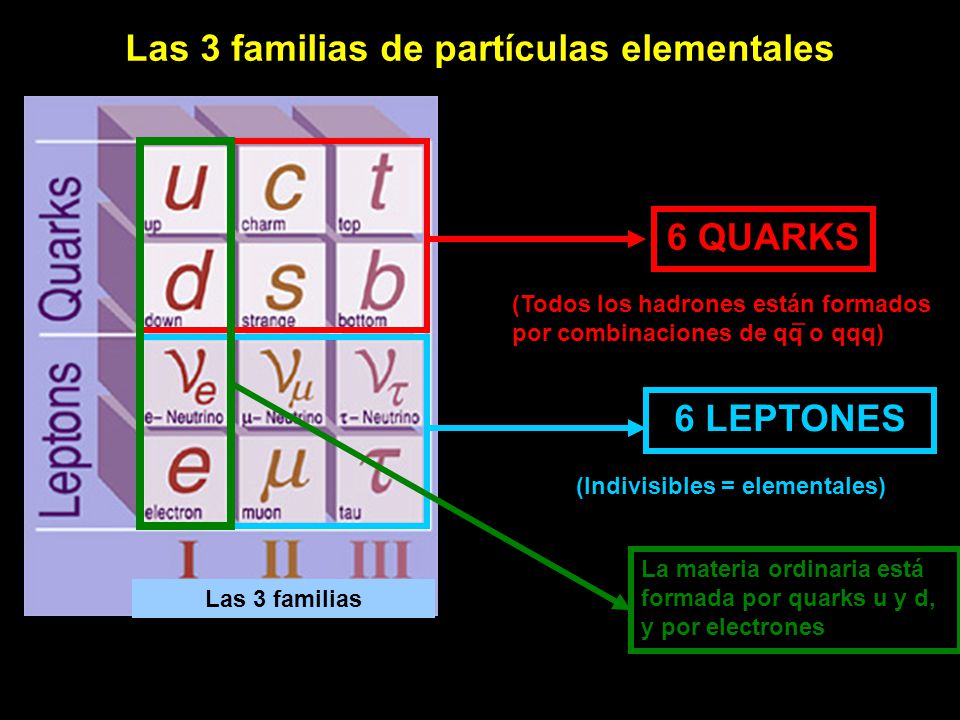

26 6 QUARKS 6 LEPTONES La materia ordinaria está formada por quarks u y d, y por electrones Las 3 familias de partículas elementales (Todos los hadrones están formados por combinaciones de qq o qqq) Las 3 familias _ (Indivisibles = elementales)

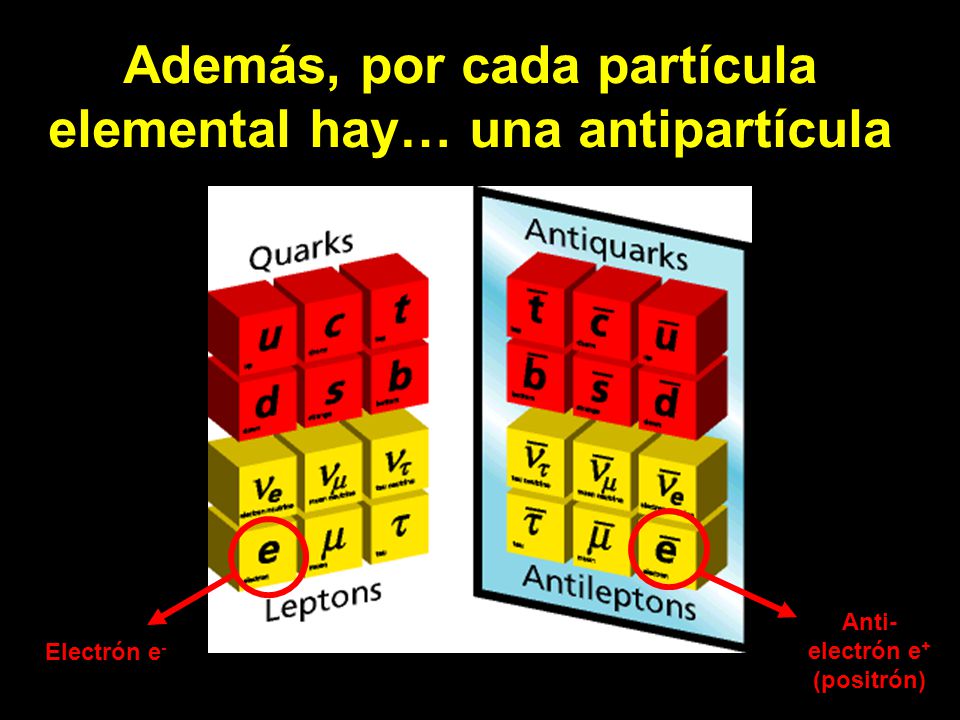

27 Además, por cada partícula elemental hay… una antipartícula Electrón e - Anti- electrón e + (positrón)

28 Aniquilación electrón-positrón e-e- e+e+     La aniquilación produce energía electrón (materia) Se producen nuevas partículas y antipartículas positrón (antimateria) e + e - → D + D - E = mc 2 La materia se puede convertir en energía y viceversa: Excelente forma de producir nuevas partículas La masa es una forma de energía. Nº de partículas = Nº antipartículas

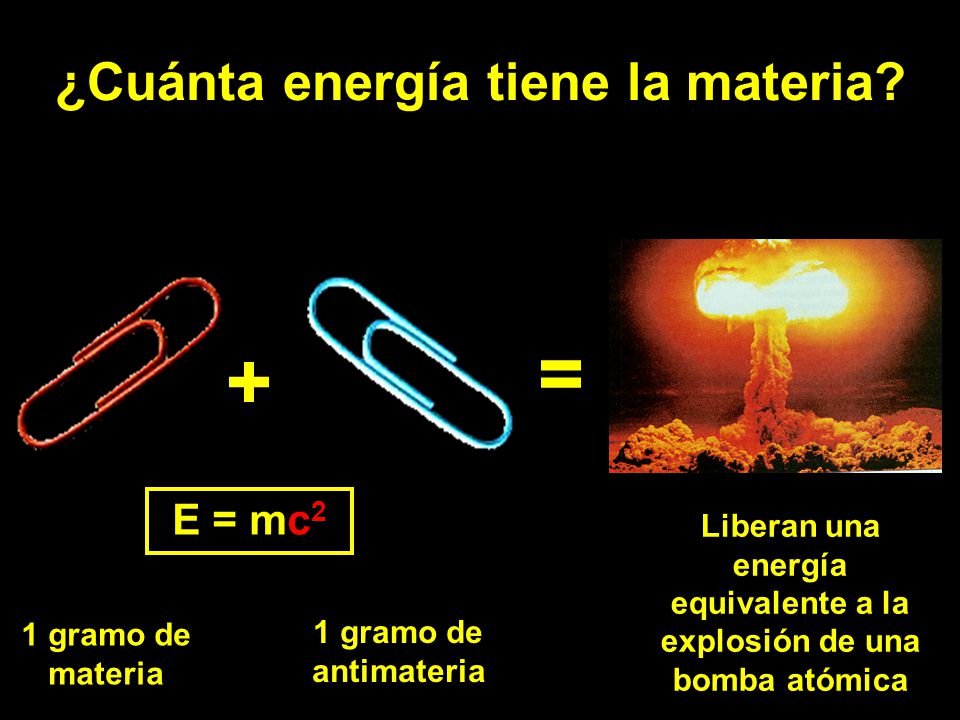

29 ¿Cuánta energía tiene la materia? + = 1 gramo de materia 1 gramo de antimateria Liberan una energía equivalente a la explosión de una bomba atómica E = mc 2

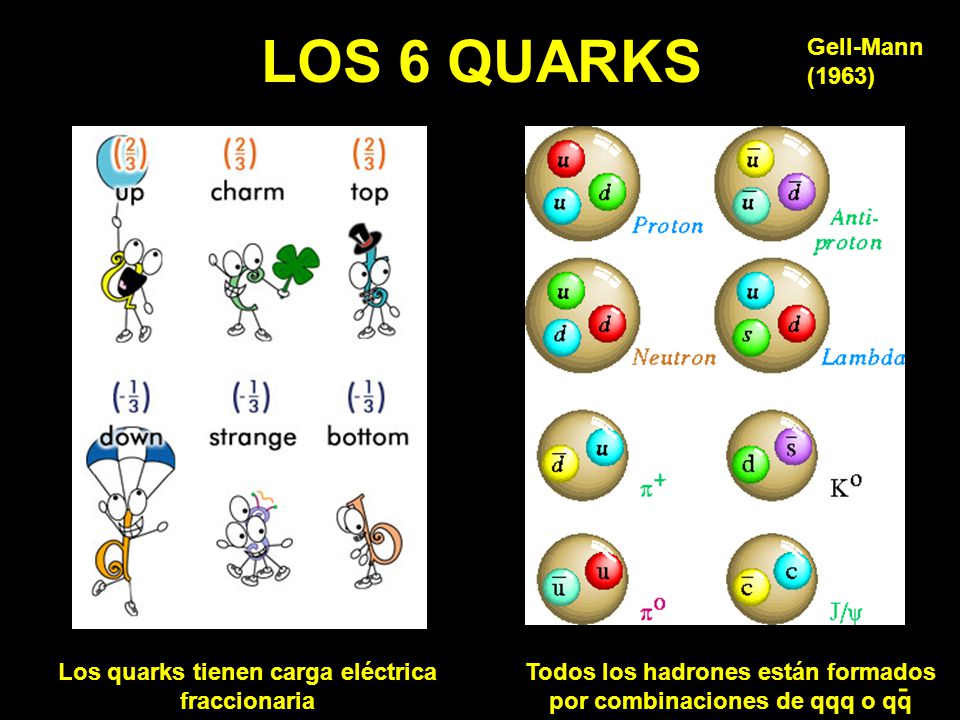

30 LOS 6 QUARKS Todos los hadrones están formados por combinaciones de qqq o qq Los quarks tienen carga eléctrica fraccionaria Gell-Mann (1963) -

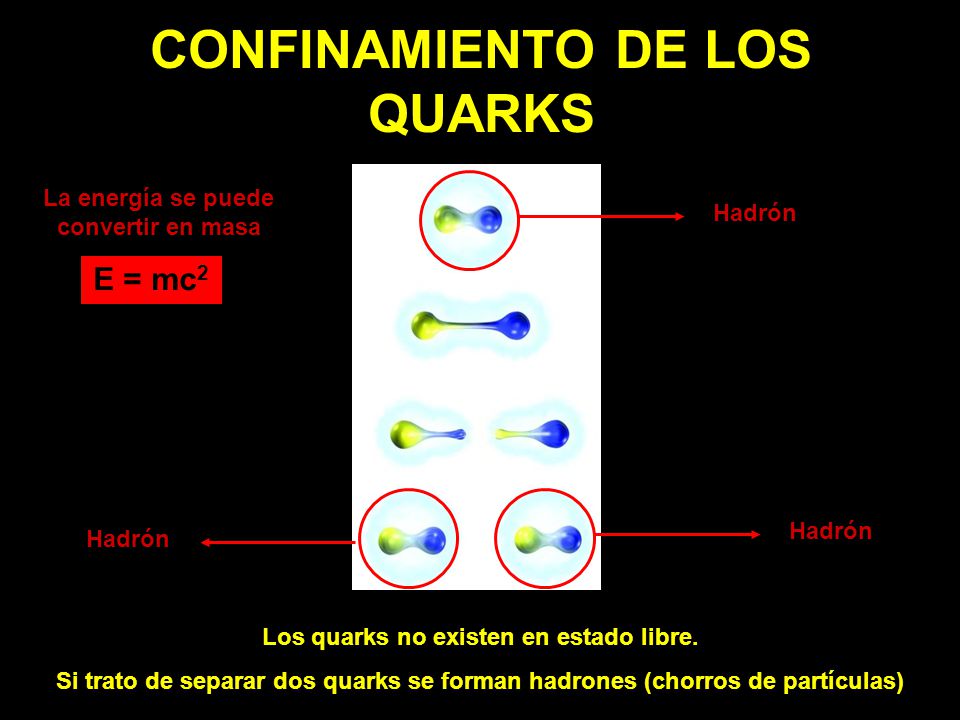

31 CONFINAMIENTO DE LOS QUARKS Los quarks no existen en estado libre. Si trato de separar dos quarks se forman hadrones (chorros de partículas) Hadrón E = mc 2 La energía se puede convertir en masa

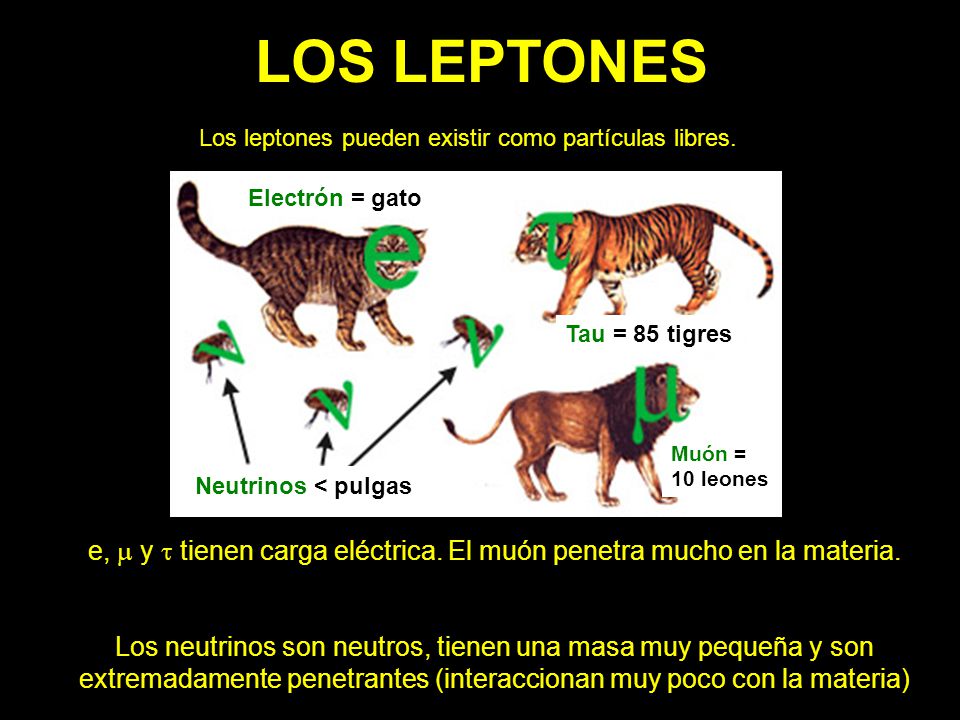

32 LOS LEPTONES e,  y  tienen carga eléctrica. El muón penetra mucho en la materia. Los neutrinos son neutros, tienen una masa muy pequeña y son extremadamente penetrantes (interaccionan muy poco con la materia) Electrón = gato Tau = 85 tigres Muón = 10 leones Neutrinos < pulgas Los leptones pueden existir como partículas libres.

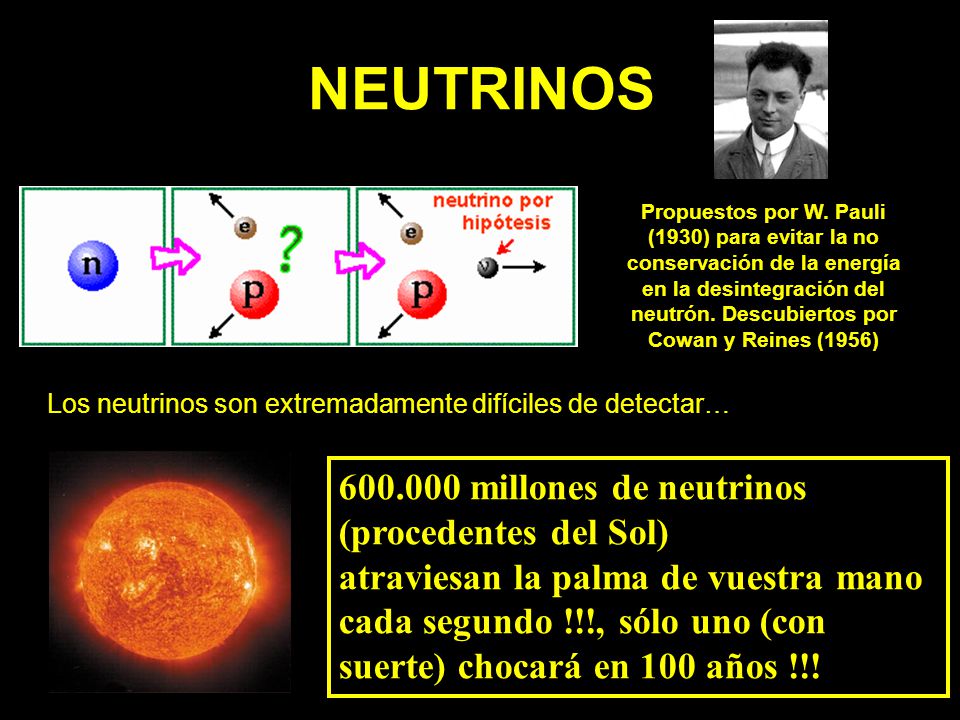

33 NEUTRINOS Los neutrinos son extremadamente difíciles de detectar… Propuestos por W. Pauli (1930) para evitar la no conservación de la energía en la desintegración del neutrón. Descubiertos por Cowan y Reines (1956) 600.000 millones de neutrinos (procedentes del Sol) atraviesan la palma de vuestra mano cada segundo !!!, sólo uno (con suerte) chocará en 100 años !!!

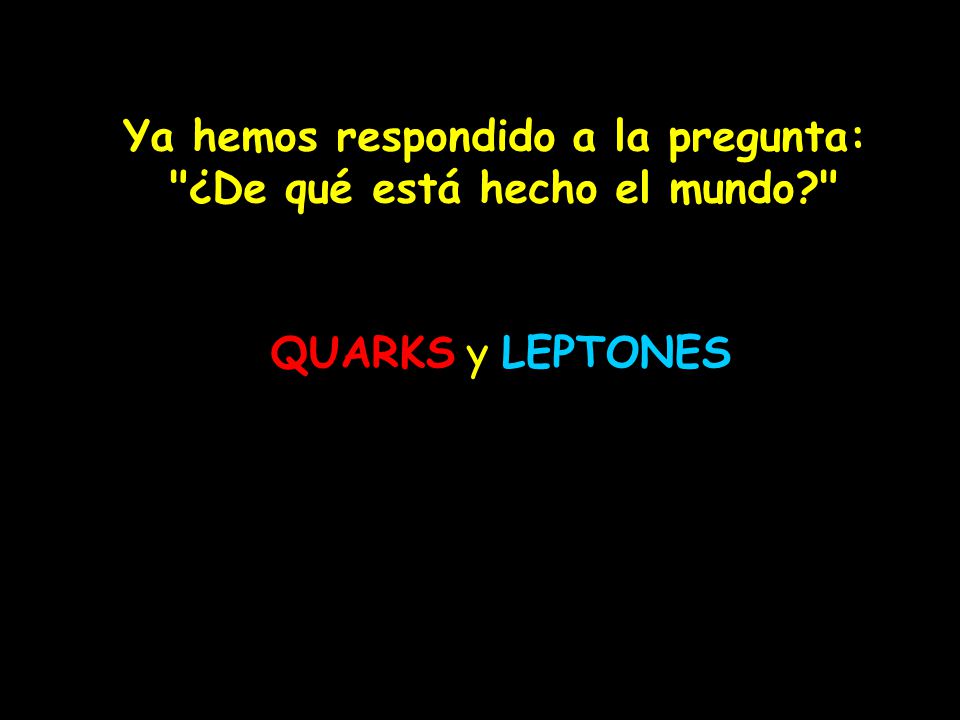

34 Ya hemos respondido a la pregunta: "¿De qué está hecho el mundo?" QUARKS y LEPTONES

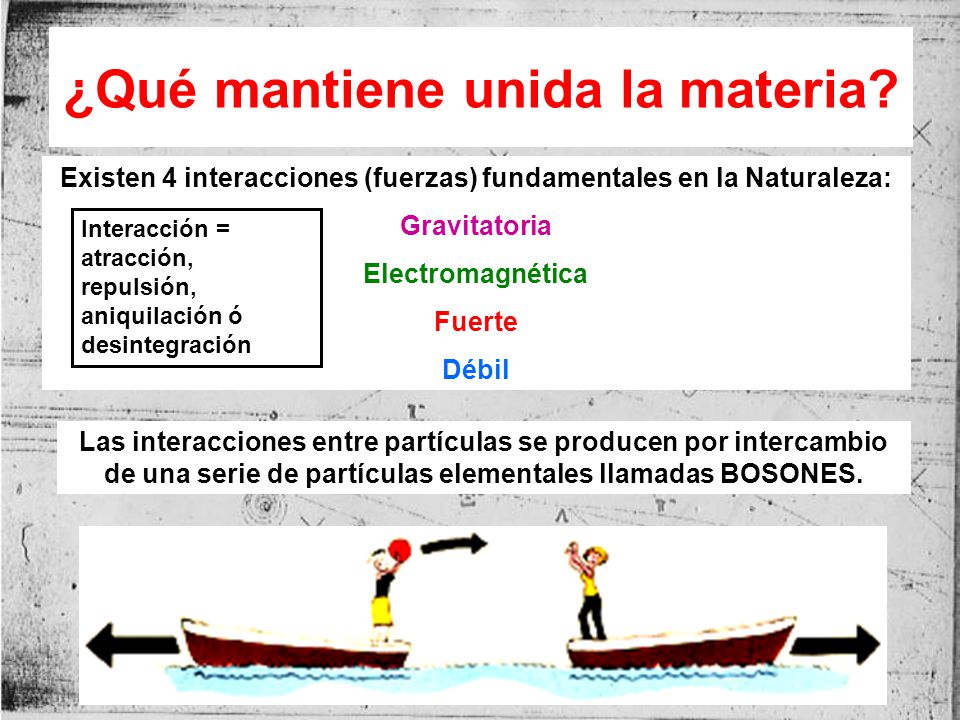

35 ¿Qué mantiene unida la materia? Existen 4 interacciones (fuerzas) fundamentales en la Naturaleza: Gravitatoria Electromagnética Fuerte Débil Interacción = atracción, repulsión, aniquilación ó desintegración Las interacciones entre partículas se producen por intercambio de una serie de partículas elementales llamadas BOSONES.

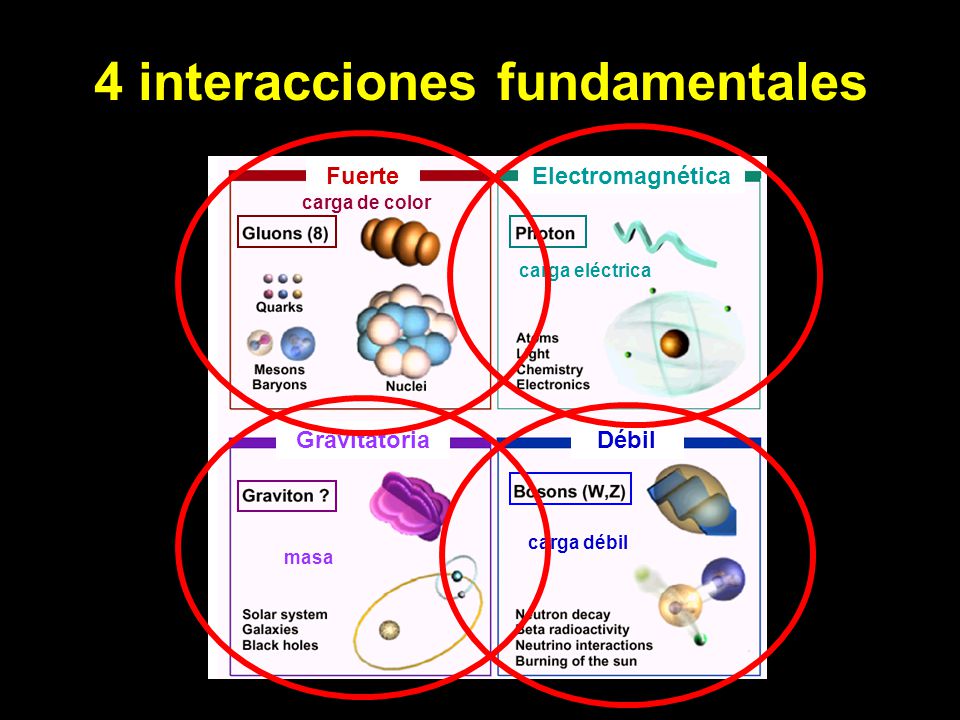

36 4 interacciones fundamentales FuerteElectromagnética GravitatoriaDébil carga eléctrica masa carga débil carga de color

37 Ejemplos de interacciones entre partículas Repulsión electromagnética entre dos electrones mediante intercambio de un fotón Aniquilación débil de electrón y positrón y conversión en muón negativo y positivo mediante intercambio de un Z 0 El resultado final también puede ser un e - e +, un  -  + o un quark-antiquark (que al separarse producirán hadrones) e-e- e+e+ -- ++ q anti-q R.P. Feynman

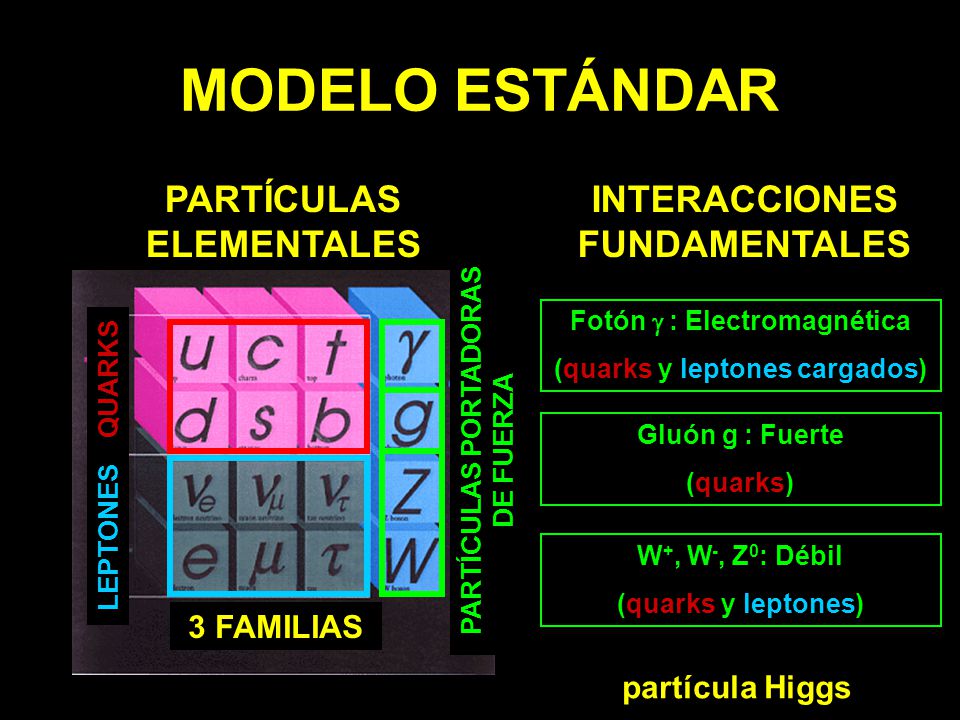

38 MODELO ESTÁNDAR PARTÍCULAS ELEMENTALES QUARKS LEPTONES 3 FAMILIAS PARTÍCULAS PORTADORAS DE FUERZA Fotón  : Electromagnética (quarks y leptones cargados) Gluón g  : Fuerte (quarks) W +, W -, Z 0 : Débil (quarks y leptones) INTERACCIONES FUNDAMENTALES partícula Higgs

39 Fin de la 1 a PARTE

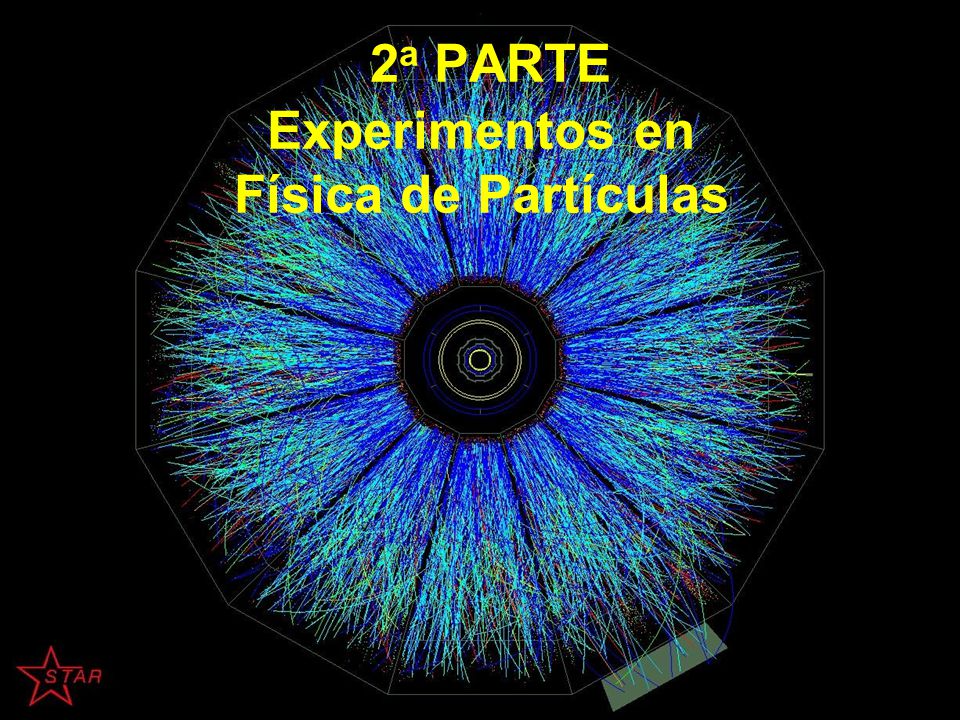

40 2 a PARTE Experimentos en Física de Partículas

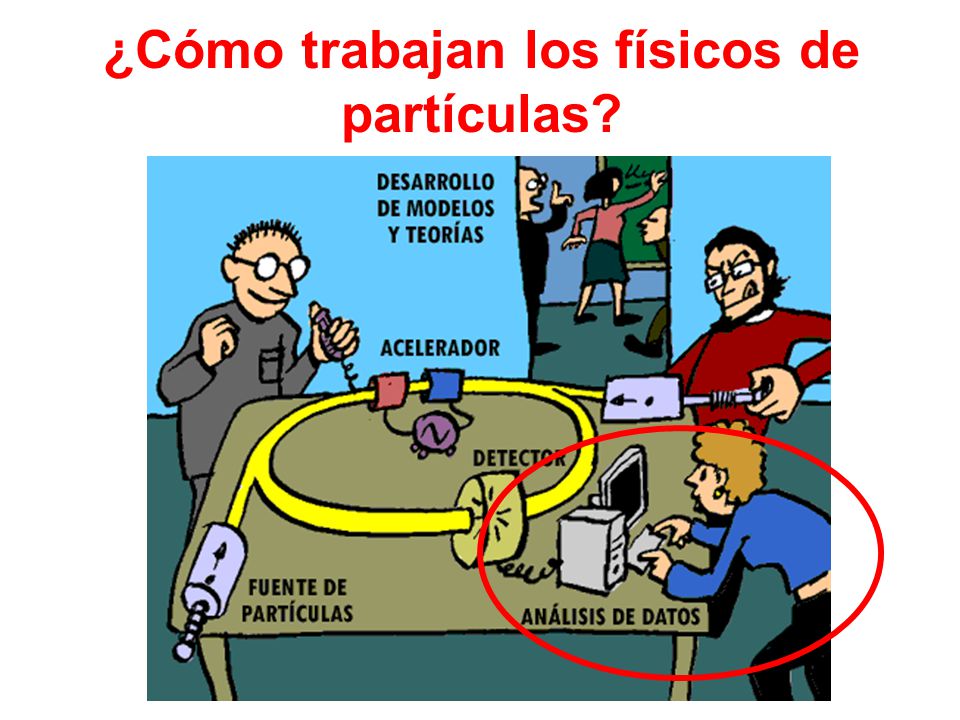

41 ¿Cómo trabajan los físicos de partículas?

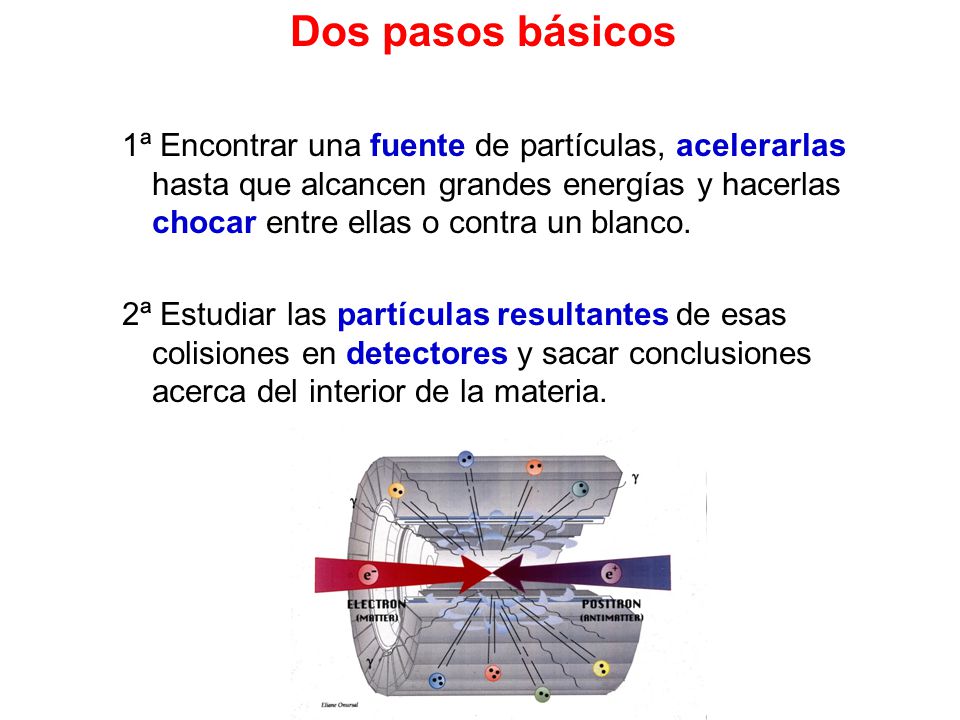

42 Dos pasos básicos 1ª Encontrar una fuente de partículas, acelerarlas hasta que alcancen grandes energías y hacerlas chocar entre ellas o contra un blanco. 2ª Estudiar las partículas resultantes de esas colisiones en detectores y sacar conclusiones acerca del interior de la materia.

43 Es como en una radiografía… Bombardeamos partículas (fotones = rayos X) contra un blanco (cuerpo humano) y de lo que observamos en el detector (la radiografía) sacamos conclusiones acerca de lo que hay dentro…

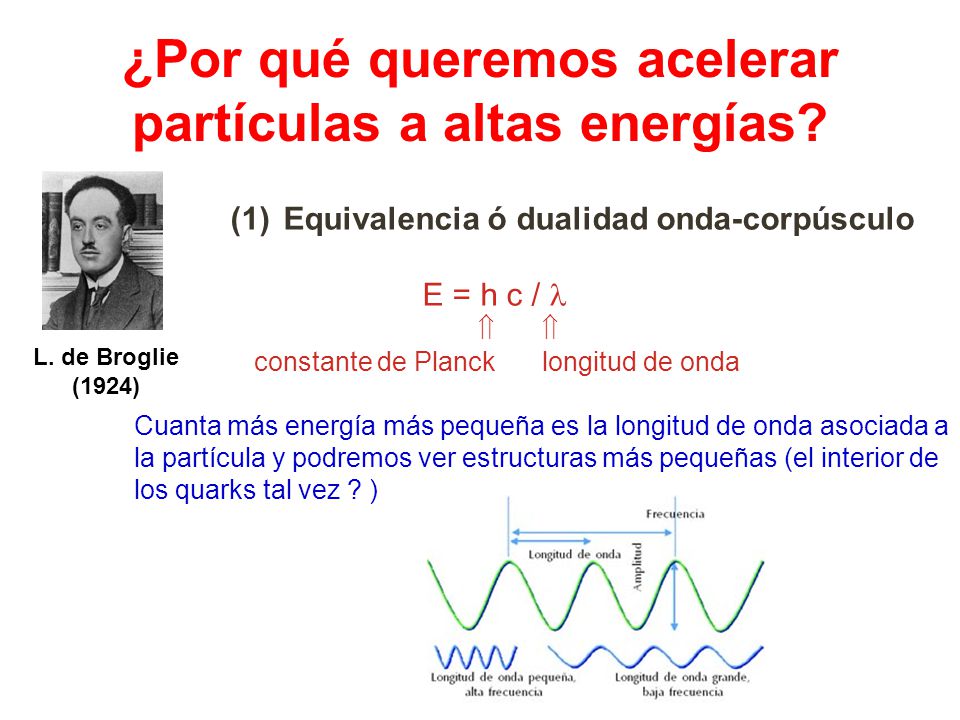

44 ¿Por qué queremos acelerar partículas a altas energías? (1) Equivalencia ó dualidad onda-corpúsculo E = h c /   constante de Planck longitud de onda Cuanta más energía más pequeña es la longitud de onda asociada a la partícula y podremos ver estructuras más pequeñas (el interior de los quarks tal vez ? ) L. de Broglie (1924)

45 ¿Por qué queremos acelerar partículas a altas energías? (2) Cuanta más energía más masa, más partículas y de mayor masa se forman en p.ej. una aniquilación e-e+ o en la colisión de dos núcleos pesados. E = mc 2

46 ¿Por qué queremos acelerar partículas a altas energías? (3) Cuanta más energía más densidad y temperatura, más cerca estaremos de reproducir las condiciones que se dieron en el origen del Universo (Big Bang). Big Bang Colisión de iones pesados

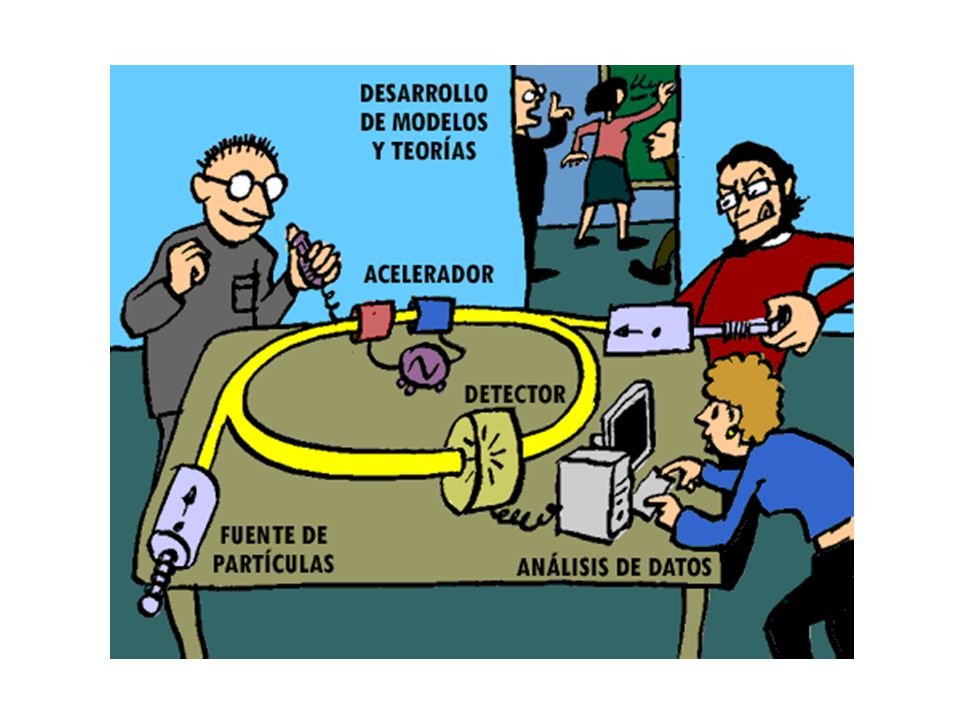

47

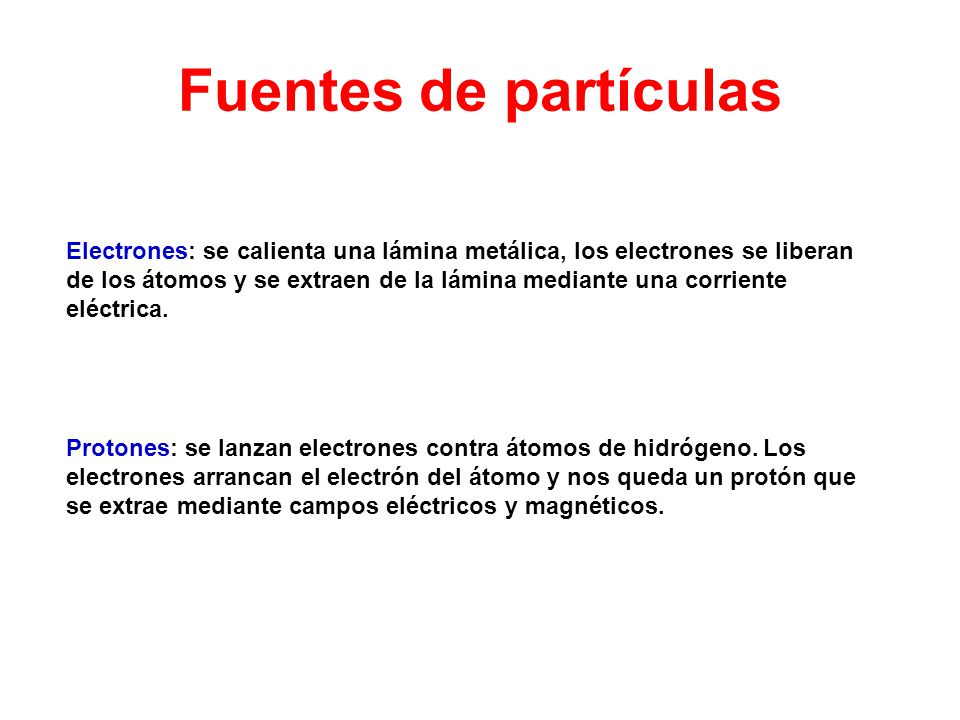

48 Fuentes de partículas Electrones: se calienta una lámina metálica, los electrones se liberan de los átomos y se extraen de la lámina mediante una corriente eléctrica. Protones: se lanzan electrones contra átomos de hidrógeno. Los electrones arrancan el electrón del átomo y nos queda un protón que se extrae mediante campos eléctricos y magnéticos.

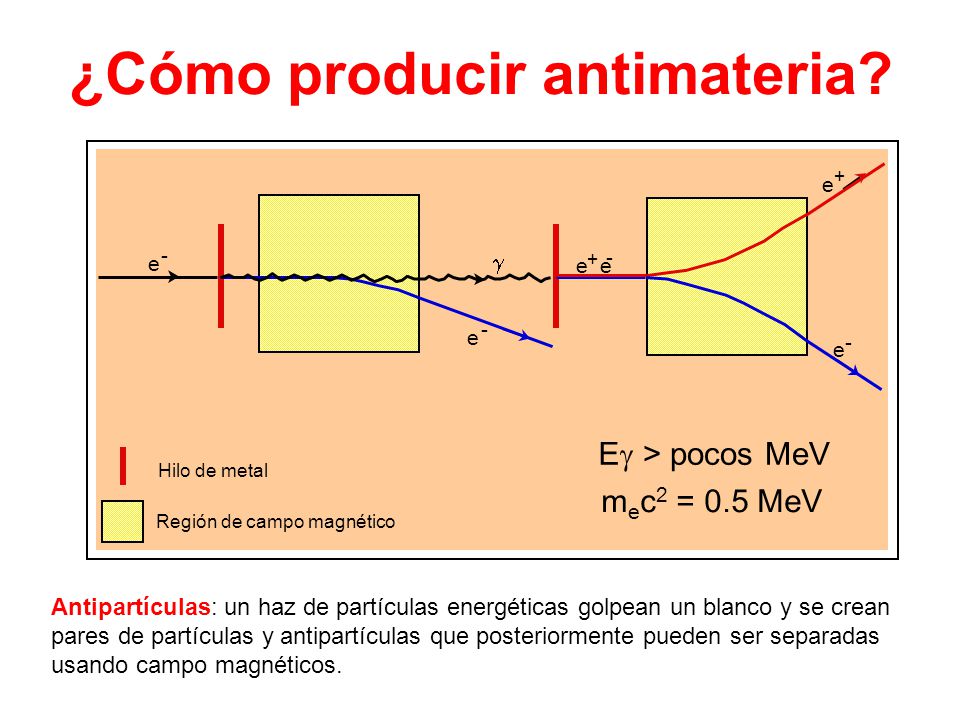

49 ¿Cómo producir antimateria? e - e - e - e + e + -  Hilo de metal Región de campo magnético E  > pocos MeV m e c 2 = 0.5 MeV Antipartículas: un haz de partículas energéticas golpean un blanco y se crean pares de partículas y antipartículas que posteriormente pueden ser separadas usando campo magnéticos.

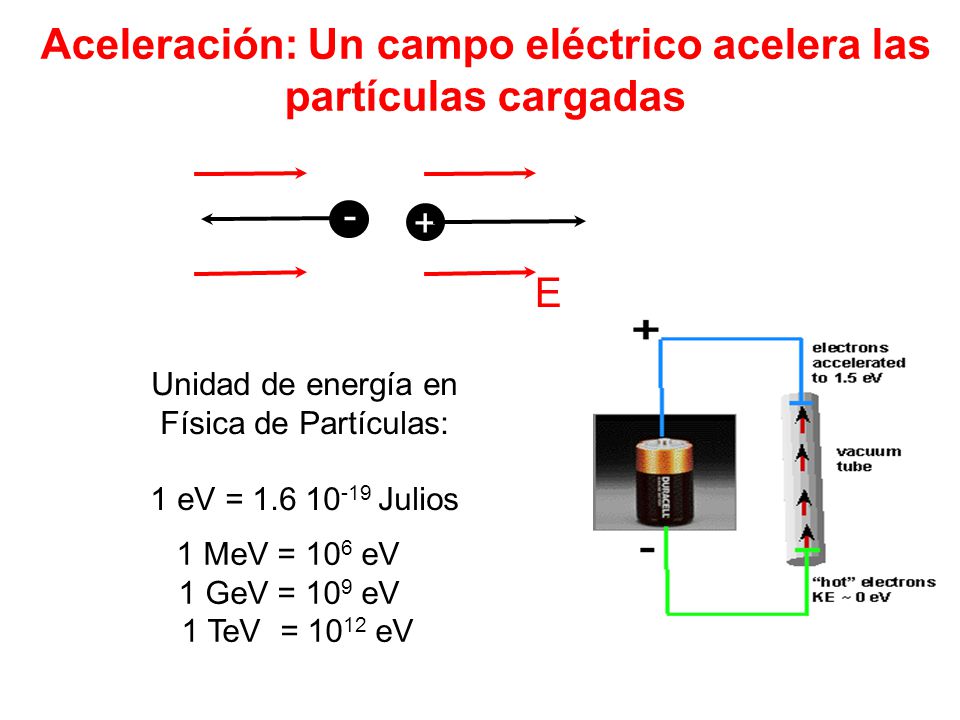

50 Aceleración: Un campo eléctrico acelera las partículas cargadas 1 MeV = 10 6 eV 1 GeV = 10 9 eV 1 TeV = 10 12 eV + - E Unidad de energía en Física de Partículas: 1 eV = 1.6 10 -19 Julios

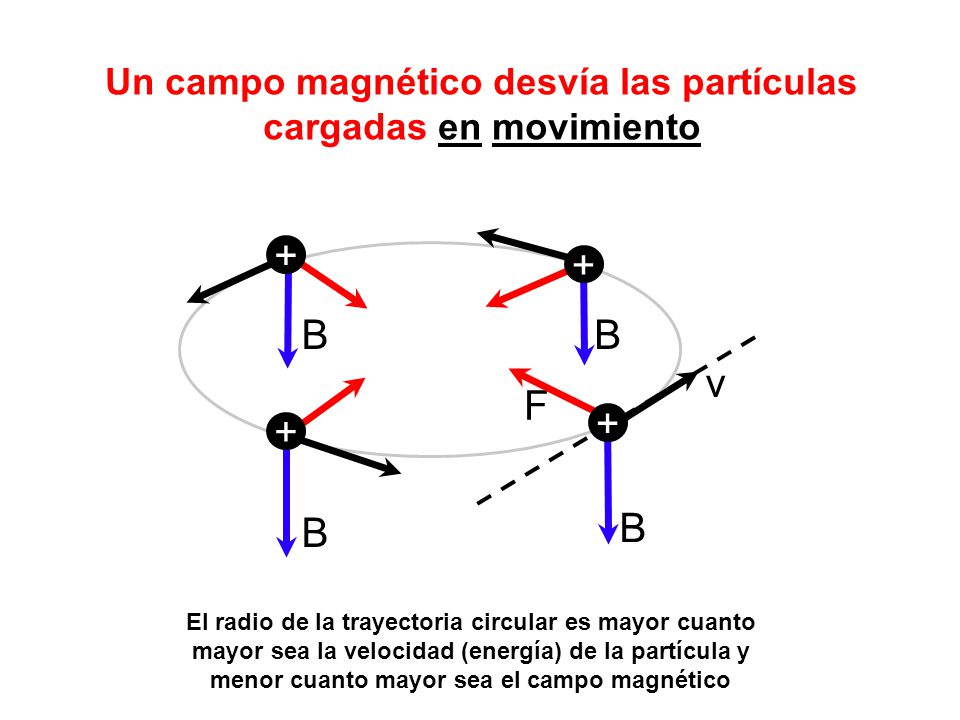

51 B BB B + + + Un campo magnético desvía las partículas cargadas en movimiento F v + El radio de la trayectoria circular es mayor cuanto mayor sea la velocidad (energía) de la partícula y menor cuanto mayor sea el campo magnético

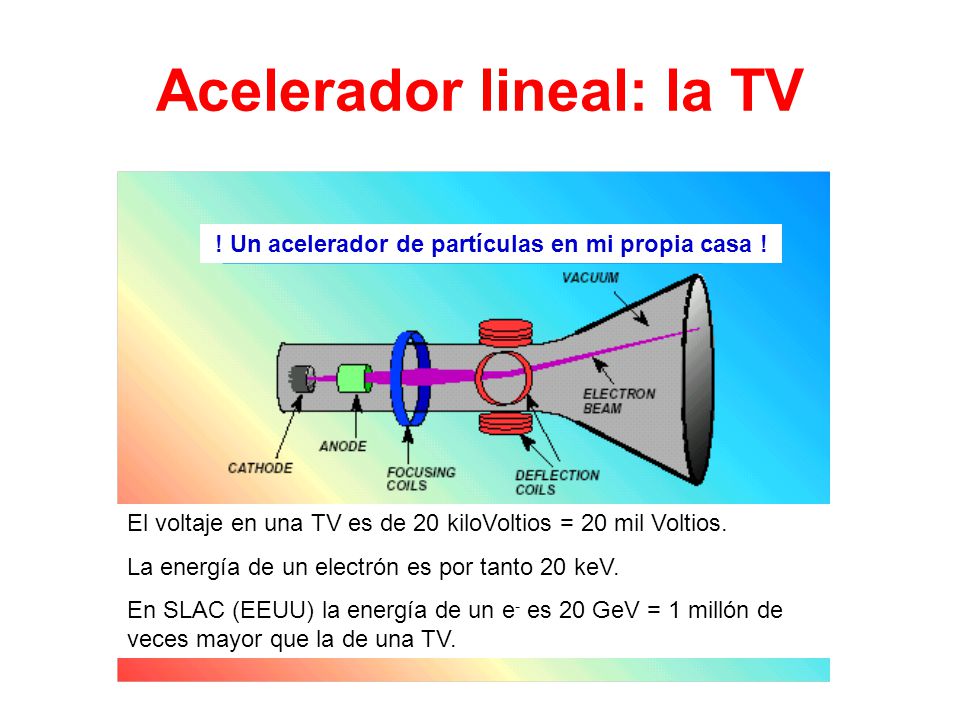

52 Acelerador lineal: la TV El voltaje en una TV es de 20 kiloVoltios = 20 mil Voltios. La energía de un electrón es por tanto 20 keV. En SLAC (EEUU) la energía de un e - es 20 GeV = 1 millón de veces mayor que la de una TV. ! Un acelerador de partículas en mi propia casa !

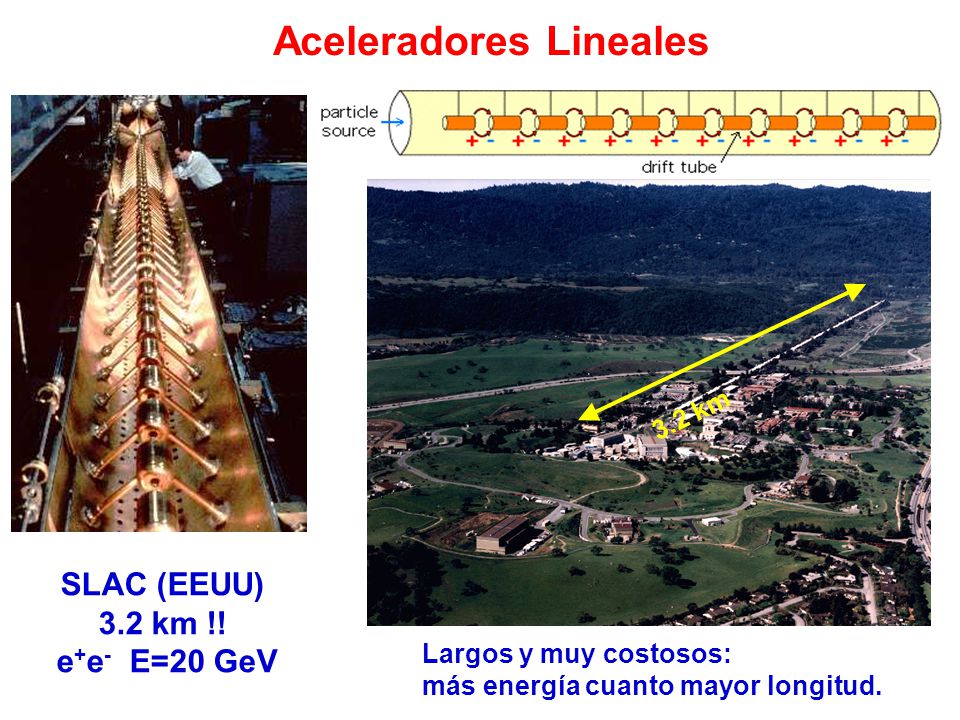

53 Aceleradores Lineales SLAC (EEUU) 3.2 km !! e + e - E=20 GeV 3.2 km Largos y muy costosos: más energía cuanto mayor longitud.

54 Aceleradores circulares Fuente de partículas Diferencia de potencial (alterna) El ciclotrón Campo magnético constante dirigido “hacia arriba” E. O. Lawrence (1927) En cada vuelta la partícula adquiere energía. La energía máxima está limitada por el tamaño del ciclotrón. Vacío

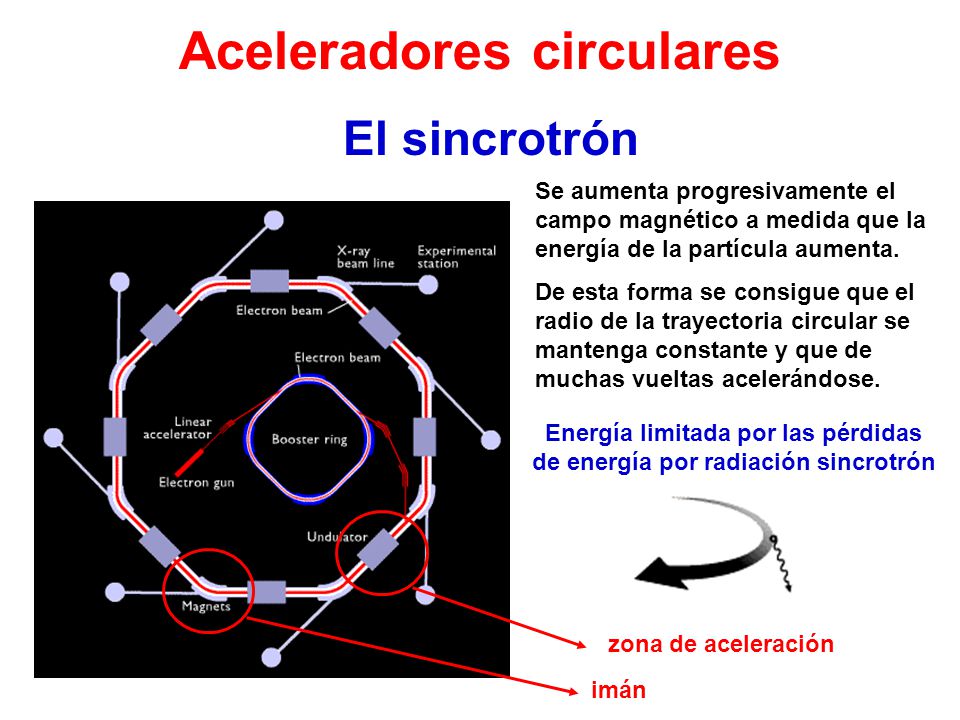

55 Aceleradores circulares El sincrotrón Se aumenta progresivamente el campo magnético a medida que la energía de la partícula aumenta. De esta forma se consigue que el radio de la trayectoria circular se mantenga constante y que de muchas vueltas acelerándose. zona de aceleración imán Energía limitada por las pérdidas de energía por radiación sincrotrón

56 Aceleradores circulares El sincrotrón European Synchrotron Radiation Facility, Grenoble (Francia) Interior del Proton Synchrotron en el CERN Ginebra (Suiza)

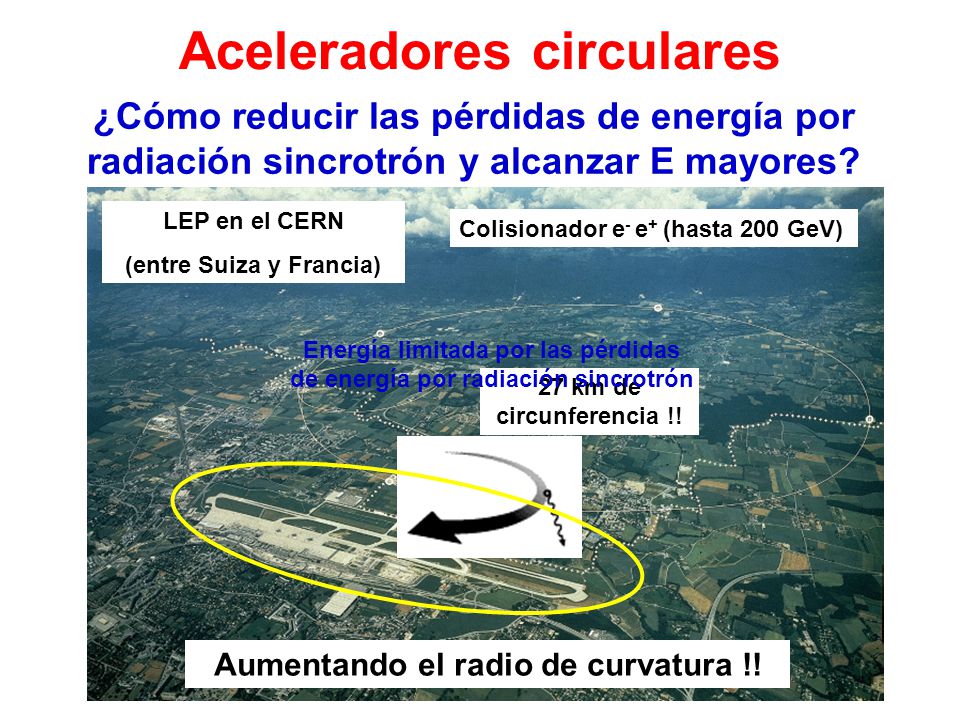

57 Aceleradores circulares ¿Cómo reducir las pérdidas de energía por radiación sincrotrón y alcanzar E mayores? Aumentando el radio de curvatura !! LEP en el CERN (entre Suiza y Francia) 27 km de circunferencia !! Colisionador e - e + (hasta 200 GeV) Energía limitada por las pérdidas de energía por radiación sincrotrón

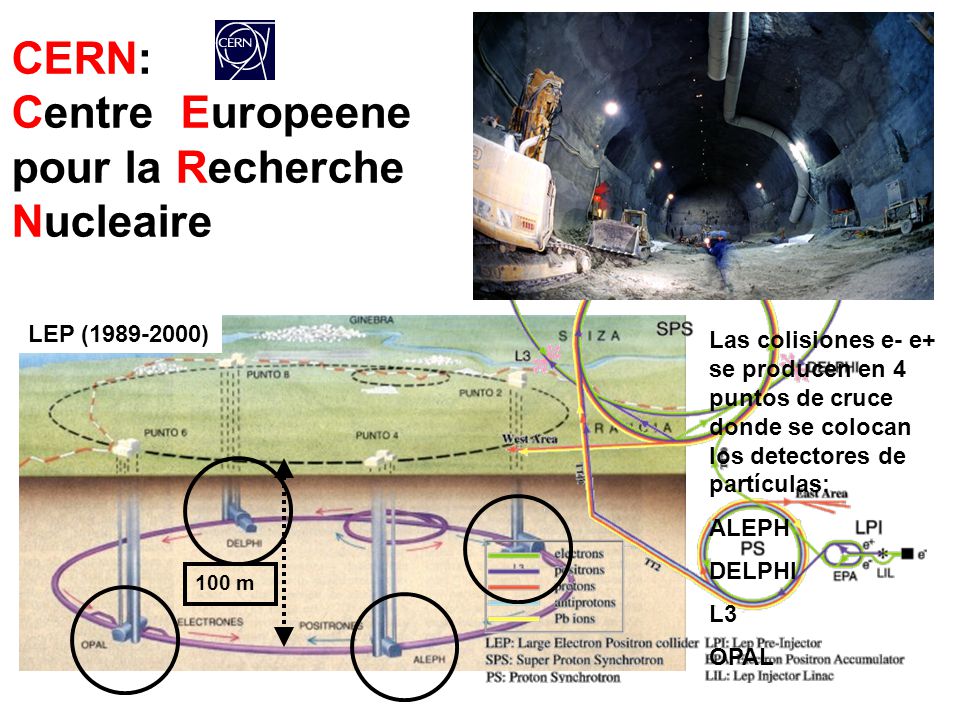

58 LEP: Large Electron Positron collider CERN: Centre Europeene pour la Recherche Nucleaire Las colisiones e- e+ se producen en 4 puntos de cruce donde se colocan los detectores de partículas: ALEPH DELPHI L3 OPAL 100 m LEP (1989-2000)

59 Detectores de partículas cargadas Principio básico: Cuando una partícula cargada pasa por un medio arranca electrones de los átomos (ioniza el medio). Objetivo: Determinar la carga, el momento y la energía de la partícula

60 Detectores de partículas cargadas Cámara de burbujas Contiene un líquido a mucha presión y a punto de hervir. Cuando una partícula lo atraviesa el líquido comienza a hervir a lo largo de la trayectoria seguida por la partícula (se forman burbujas de vapor). Se hace una fotografía de las burbujas y del análisis de la trayectoria se pueden obtener la carga eléctrica y el momento lineal de la partícula.

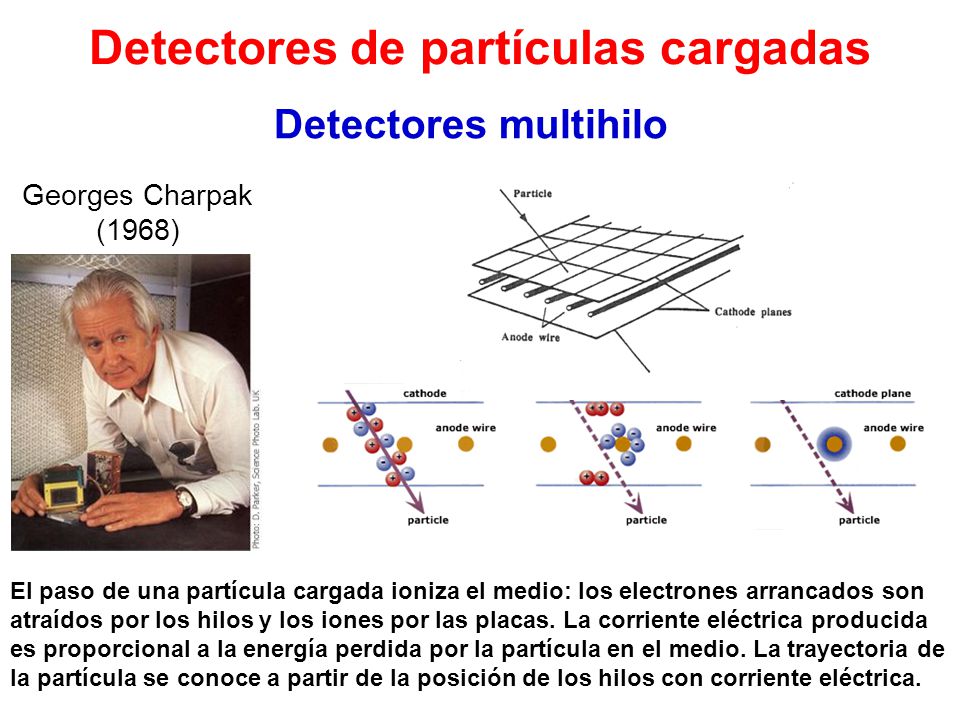

61 Detectores multihilo Georges Charpak (1968) Detectores de partículas cargadas El paso de una partícula cargada ioniza el medio: los electrones arrancados son atraídos por los hilos y los iones por las placas. La corriente eléctrica producida es proporcional a la energía perdida por la partícula en el medio. La trayectoria de la partícula se conoce a partir de la posición de los hilos con corriente eléctrica.

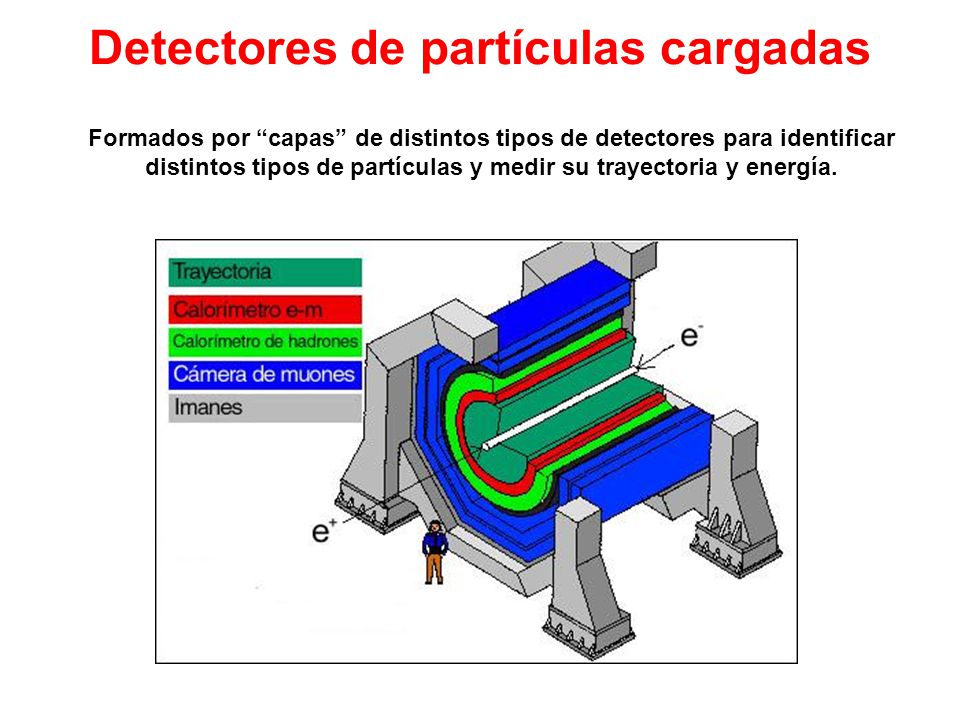

62 Detectores de partículas cargadas Formados por “capas” de distintos tipos de detectores para identificar distintos tipos de partículas y medir su trayectoria y energía.

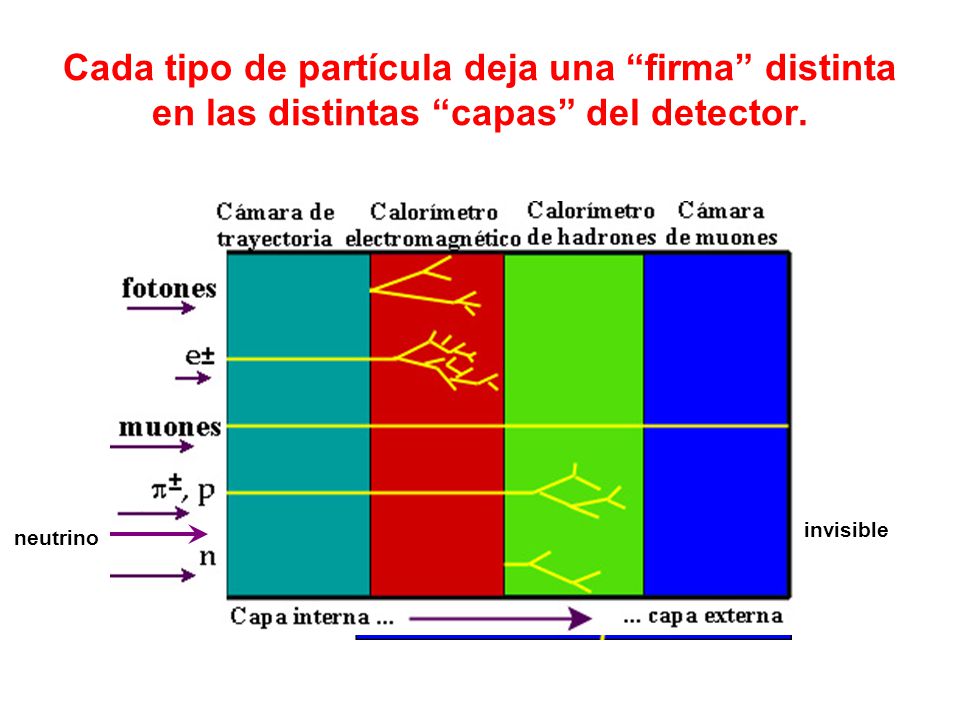

63 Cada tipo de partícula deja una “firma” distinta en las distintas “capas” del detector. neutrino invisible

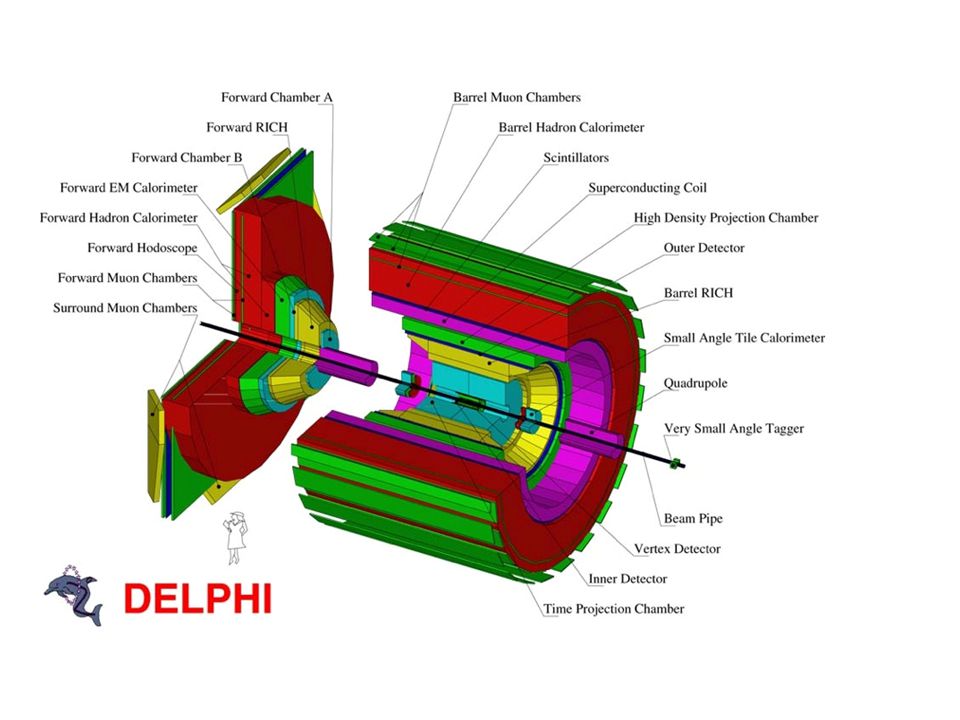

64 Delphi

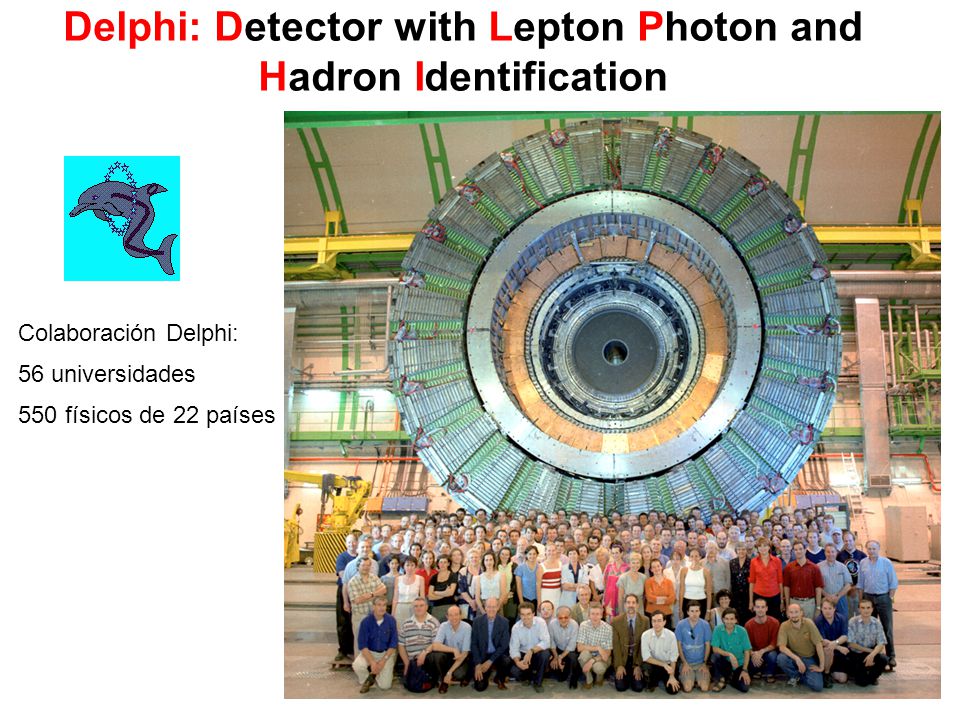

65 Colaboración Delphi: 56 universidades 550 físicos de 22 países Delphi: Detector with Lepton Photon and Hadron Identification

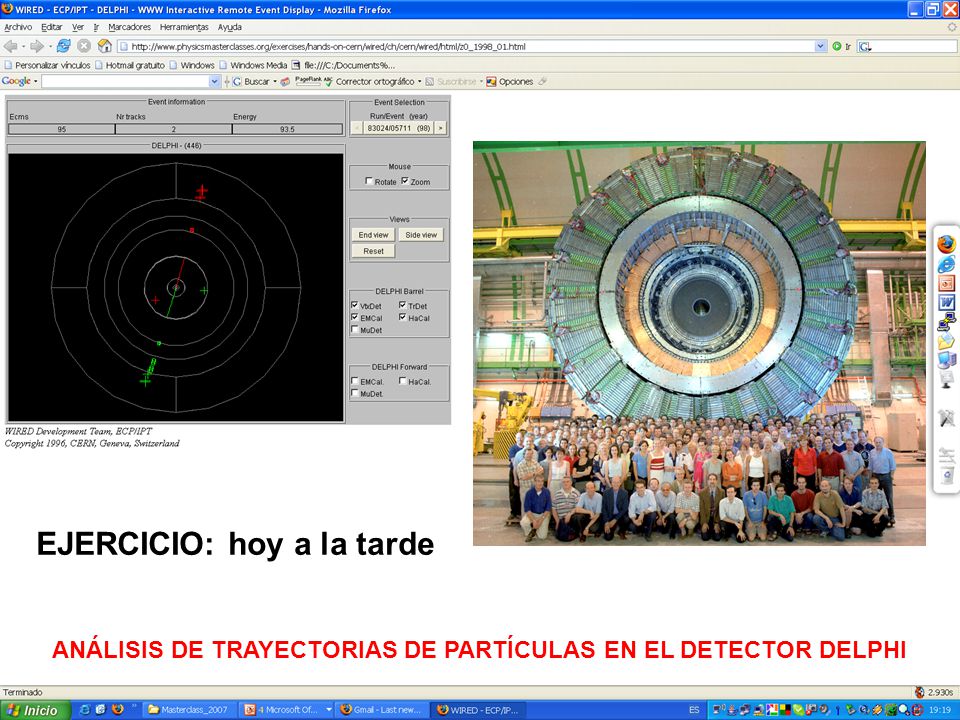

66 EJERCICIO: hoy a la tarde ANÁLISIS DE TRAYECTORIAS DE PARTÍCULAS EN EL DETECTOR DELPHI

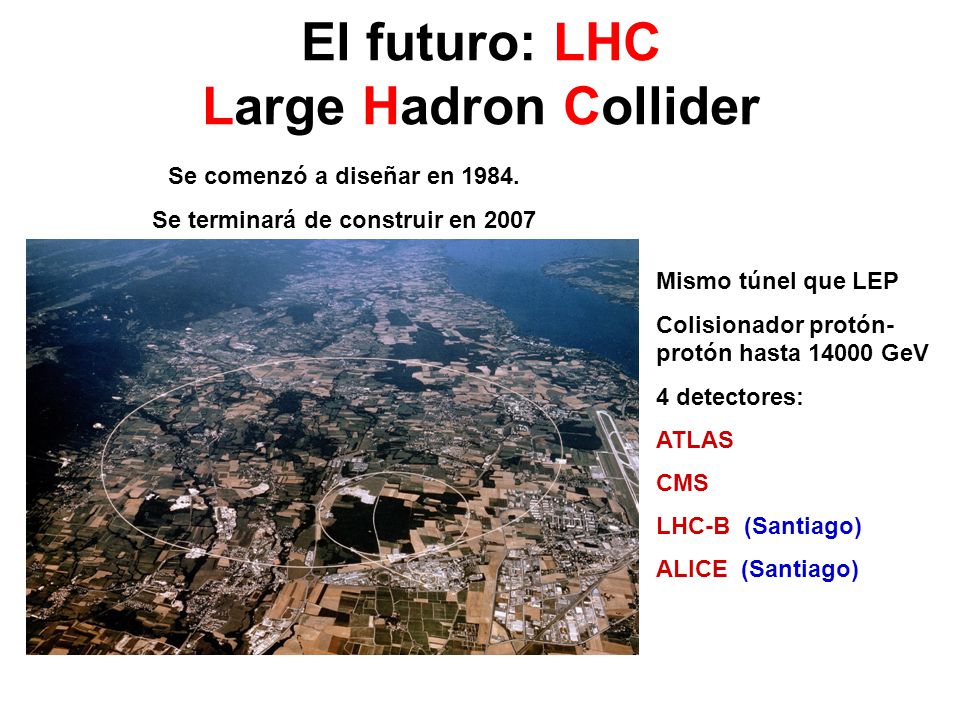

67 El futuro: LHC Large Hadron Collider Se comenzó a diseñar en 1984. Se terminará de construir en 2007 Mismo túnel que LEP Colisionador protón- protón hasta 14000 GeV 4 detectores: ATLAS CMS LHC-B (Santiago) ALICE (Santiago)

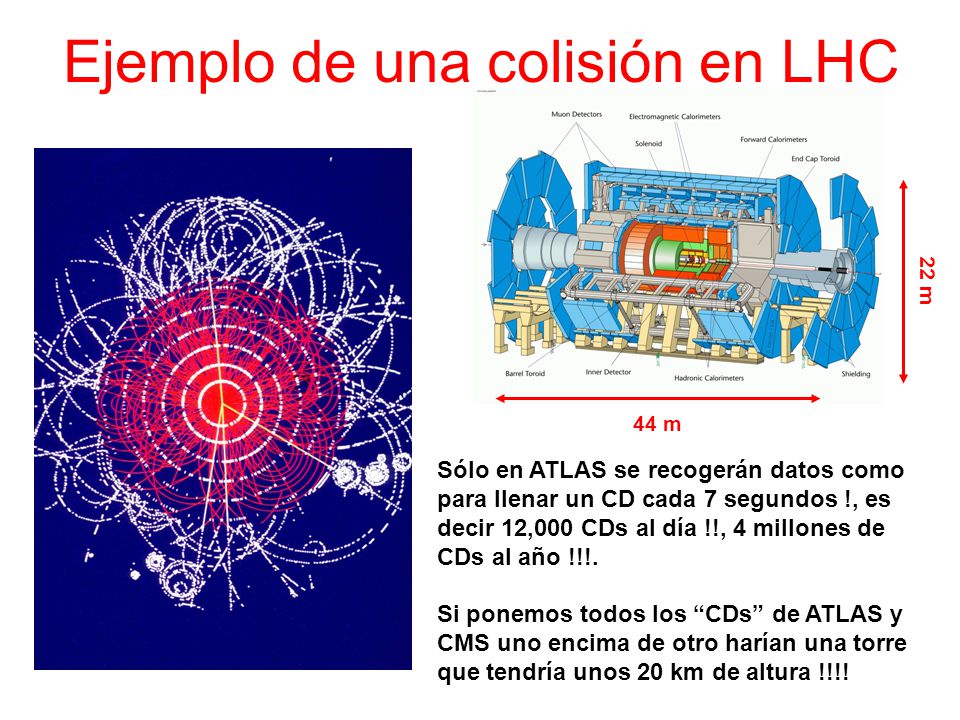

68 Ejemplo de una colisión en LHC Sólo en ATLAS se recogerán datos como para llenar un CD cada 7 segundos !, es decir 12,000 CDs al día !!, 4 millones de CDs al año !!!. Si ponemos todos los “CDs” de ATLAS y CMS uno encima de otro harían una torre que tendría unos 20 km de altura !!!! 44 m 22 m

69 http://hands-on-cern.physto.se/ani/acc_lhc_atlas/lhc_atlas.swf

70 Rayos Cósmicos Observatorio Pierre Auger (Mendoza, Argentina) Rayos Cósmicos: Las partículas de más energía jamás observadas, son 1000 veces más energéticas que los protones de LHC En el Universo también hay aceleradores de partículas, pero todavía no sabemos muy bien como funcionan…

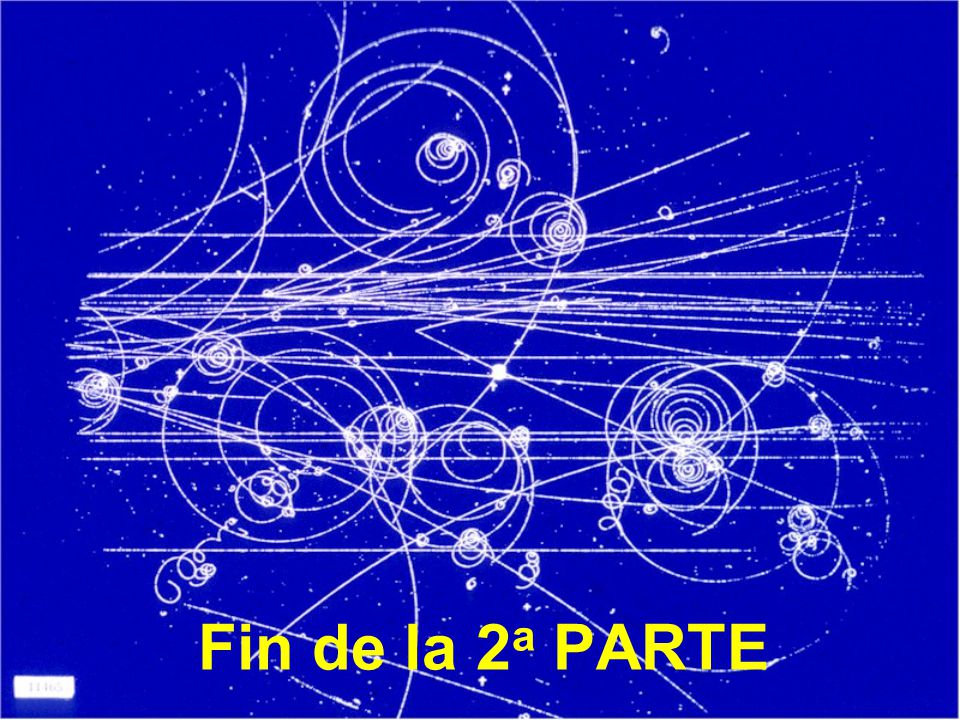

71 Fin de la 2 a PARTE
