1 1 Chat de salón 1.Enunciado del problema 2.Modelo cliente/servidor 3.Protocolo de comunicación con el servidor. 4.Chat privado 5.Diseño del cliente 6.Diseño del servidor

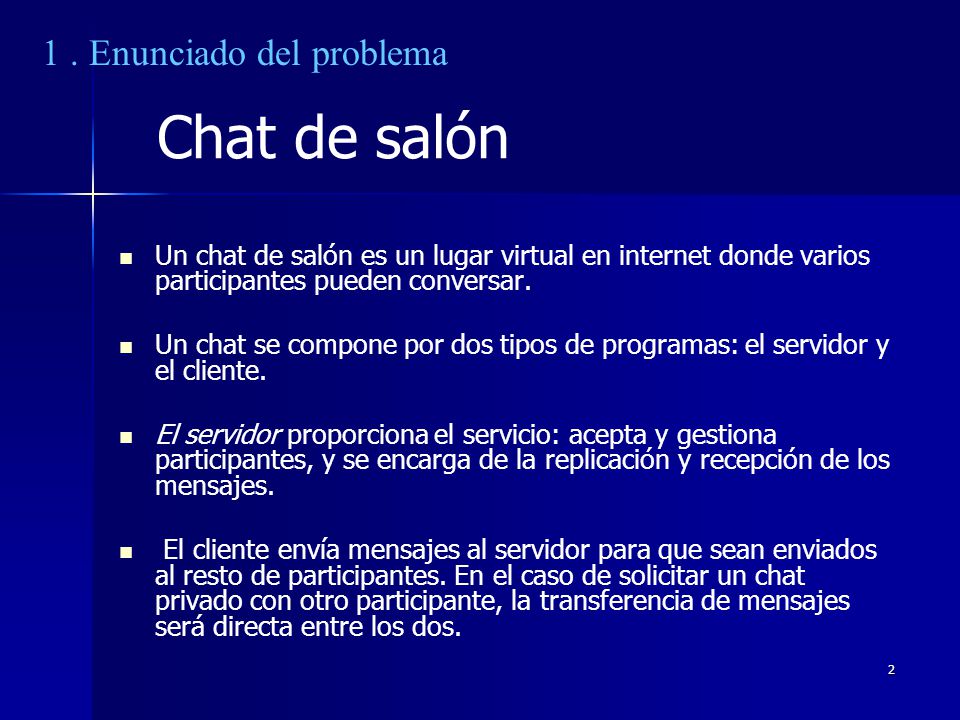

2 2 Un chat de salón es un lugar virtual en internet donde varios participantes pueden conversar. Un chat se compone por dos tipos de programas: el servidor y el cliente. El servidor proporciona el servicio: acepta y gestiona participantes, y se encarga de la replicación y recepción de los mensajes. El cliente envía mensajes al servidor para que sean enviados al resto de participantes. En el caso de solicitar un chat privado con otro participante, la transferencia de mensajes será directa entre los dos. 1. Enunciado del problema Chat de salón

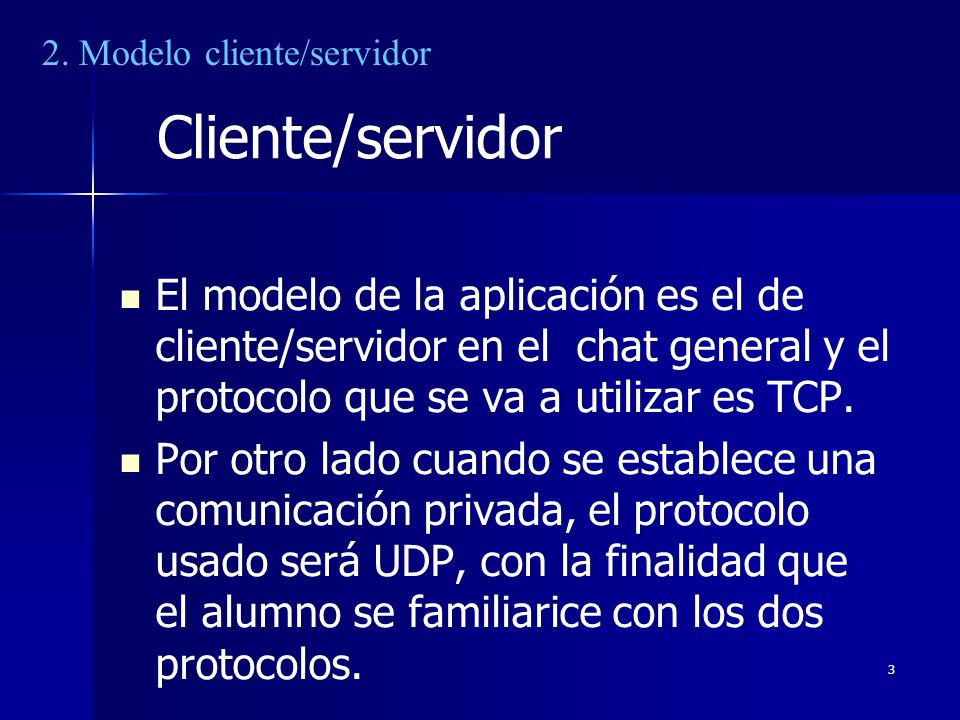

3 3 El modelo de la aplicación es el de cliente/servidor en el chat general y el protocolo que se va a utilizar es TCP. Por otro lado cuando se establece una comunicación privada, el protocolo usado será UDP, con la finalidad que el alumno se familiarice con los dos protocolos. 2. Modelo cliente/servidor Cliente/servidor

4 4 3. Protocolo de comunicación con el servidor Establecimiento de la comunicación Servidor Ana Paco Pepe Nuevo0+“Paco” 1+“ko” 1.El nuevo participante envía el nick, mediante el texto ”Nombre” al servidor, si ya existe otro participante con el mismo nick envía “KO”, en caso contrario envía OK.

5 5 Después del “OK”, el servidor nos pasa la lista de nicks de la sala y al resto de participantes les avisa de que hemos entrado, para que nos añadan a su lista. 3. Protocolo de comunicación con el servidor Establecimiento de la comunicación

6 6 3. Protocolo de comunicación con el servidor Establecimiento de la comunicación Servidor Ana Paco Pepe Nuevo “0”+:“Pedro” “1”+“OK” “2”+ “Ana”+”.”+ “Paco”+”.”+ “Pepe”+”.”+ “Pedro” “4”+“Pedro” “4“+”Pedro” “4”+ “Pedro”

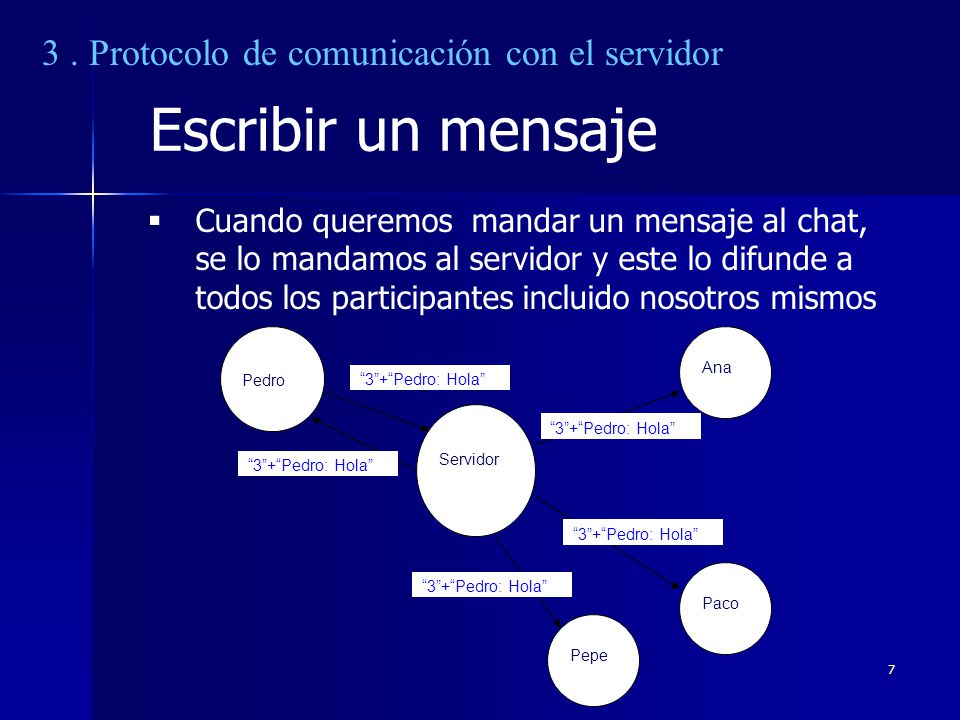

7 7 3. Protocolo de comunicación con el servidor Escribir un mensaje  Cuando queremos mandar un mensaje al chat, se lo mandamos al servidor y este lo difunde a todos los participantes incluido nosotros mismos Servidor Ana Paco Pepe Pedro “3”+“Pedro: Hola”

8 8 3. Protocolo de comunicación con el servidor Desconectarse Cuando alguien quiera desconectarse manda la servidor el mensaje “7”+“adios”, y este lo notifica al resto enviando “5”+ el nick de quien se fue. Si el servidor se desconecta manda el mensaje “6”+”adios”. Servidor Ana Paco Pepe Pedro7+“adios” “5”+”Pedro”

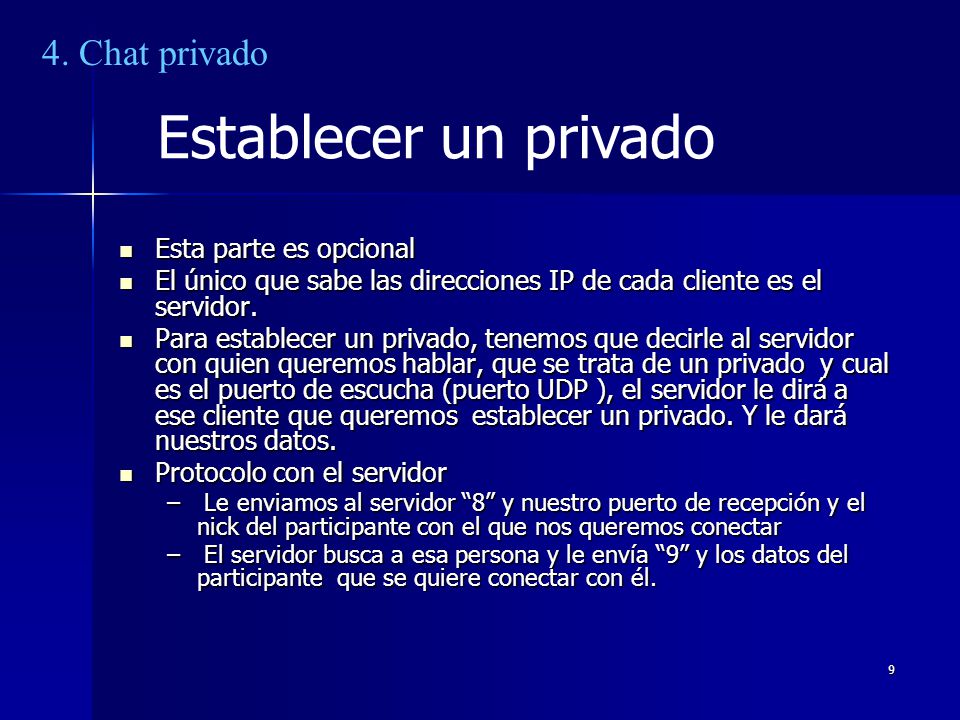

9 9 Esta parte es opcional Esta parte es opcional El único que sabe las direcciones IP de cada cliente es el servidor. El único que sabe las direcciones IP de cada cliente es el servidor. Para establecer un privado, tenemos que decirle al servidor con quien queremos hablar, que se trata de un privado y cual es el puerto de escucha (puerto UDP ), el servidor le dirá a ese cliente que queremos establecer un privado. Y le dará nuestros datos. Para establecer un privado, tenemos que decirle al servidor con quien queremos hablar, que se trata de un privado y cual es el puerto de escucha (puerto UDP ), el servidor le dirá a ese cliente que queremos establecer un privado. Y le dará nuestros datos. Protocolo con el servidor Protocolo con el servidor – Le enviamos al servidor “8” y nuestro puerto de recepción y el nick del participante con el que nos queremos conectar – El servidor busca a esa persona y le envía “9” y los datos del participante que se quiere conectar con él. 4. Chat privado Establecer un privado

10 10 A continuación el cliente que recibe la petición le enviará un primer paquete ya directamente al cliente privado con la cadena “A” + el puerto por el que realizará la recepción. A continuación el cliente que recibe la petición le enviará un primer paquete ya directamente al cliente privado con la cadena “A” + el puerto por el que realizará la recepción. Mediante el mensaje “B”+cadena se intercambian mensajes y mediante “C”+”fin” se cierran las conexiones Mediante el mensaje “B”+cadena se intercambian mensajes y mediante “C”+”fin” se cierran las conexiones 4. Chat privado Establecer un privado

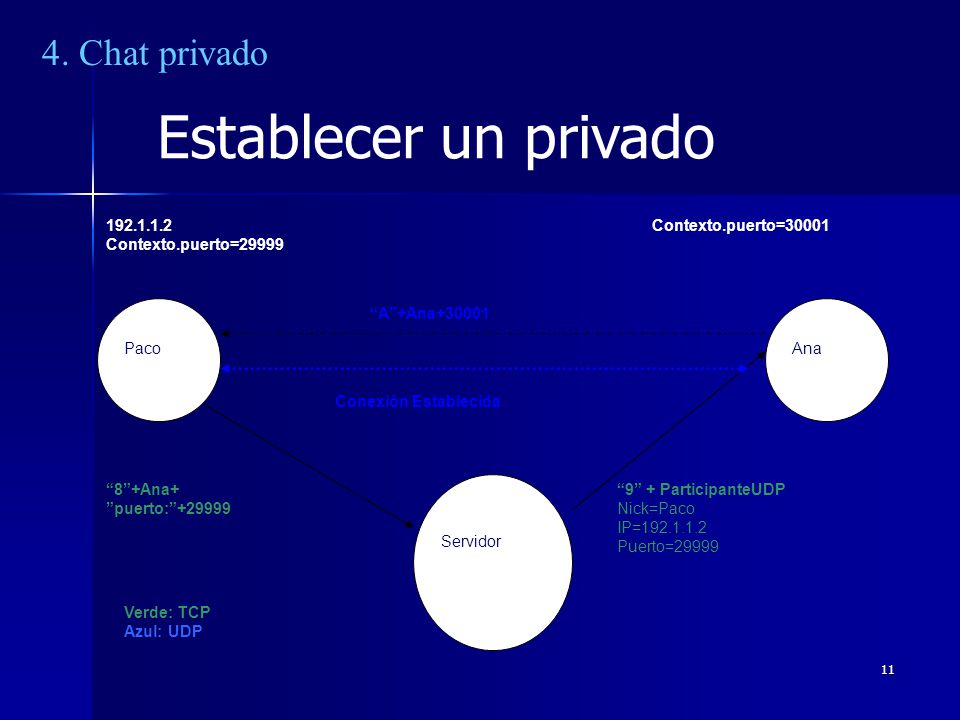

11 11 4. Chat privado Establecer un privado AnaPaco “8”+Ana+ ”puerto:”+29999 192.1.1.2 Contexto.puerto=29999 “9” + ParticipanteUDP Nick=Paco IP=192.1.1.2 Puerto=29999 Verde: TCP Azul: UDP “A”+Ana+30001 Servidor Conexión Establecida Contexto.puerto=30001
