Programación Orientada a Aspectos

Presentación del tema: "Programación Orientada a Aspectos"— Transcripción de la presentación:

1 Programación Orientada a Aspectos
M.C. Juan Carlos Olivares Rojas

2 Construcción del SW Tipos, bloques, procedimientos. Tipos de datos abstractos… Objetos: datos + comportamiento. Antes, el programador => un ermitaño, programaba en el sótano.

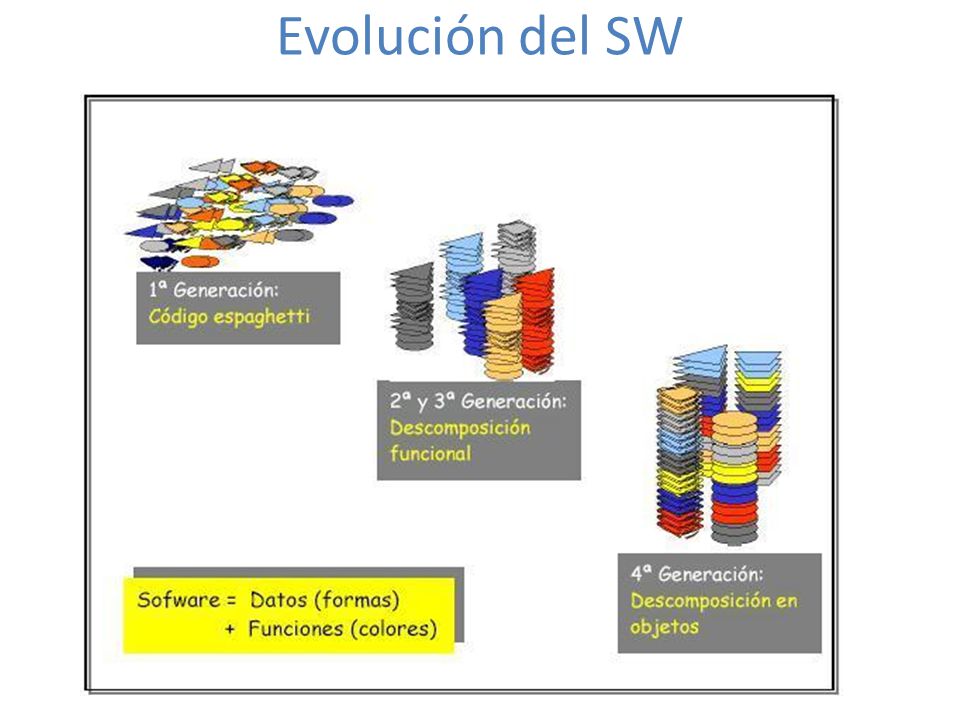

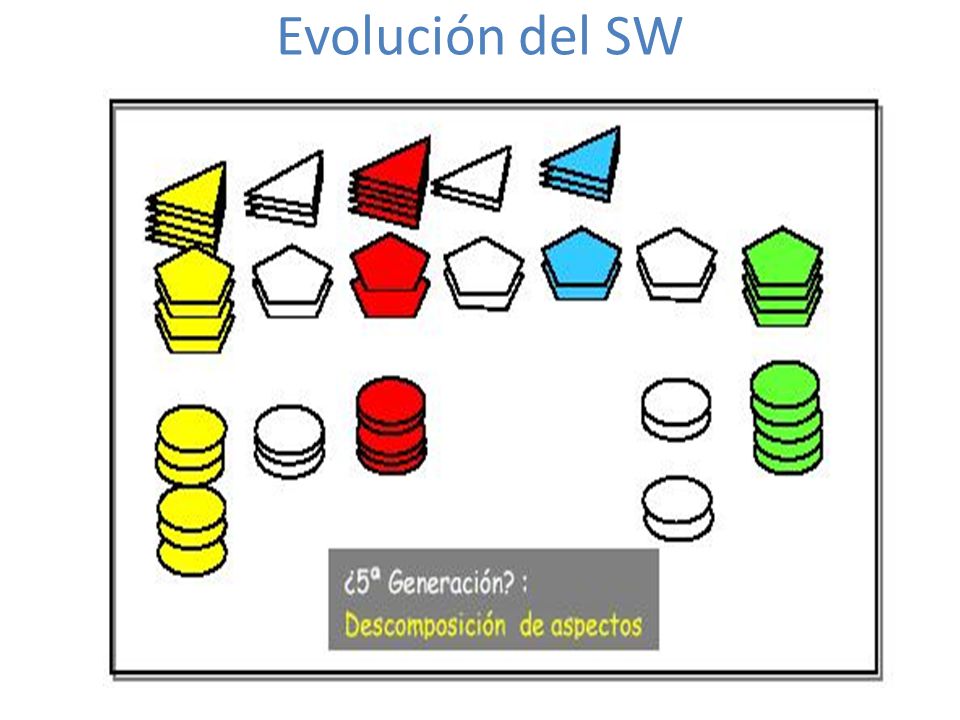

3 Evolución del SW

4 Evolución del SW

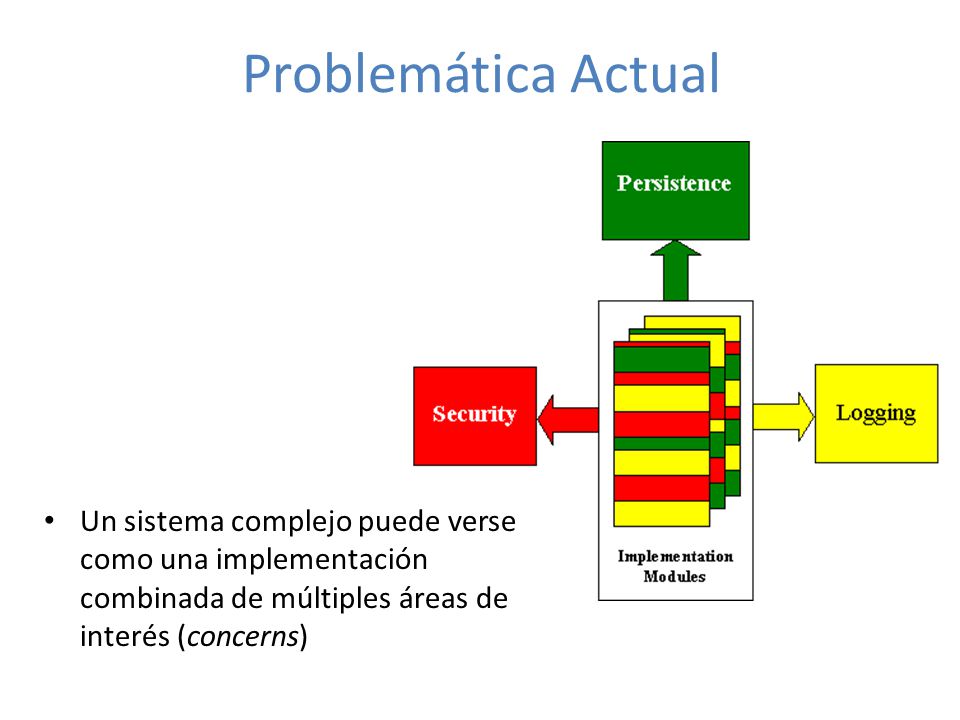

5 Problemática Actual Un sistema complejo puede verse como una implementación combinada de múltiples áreas de interés (concerns)

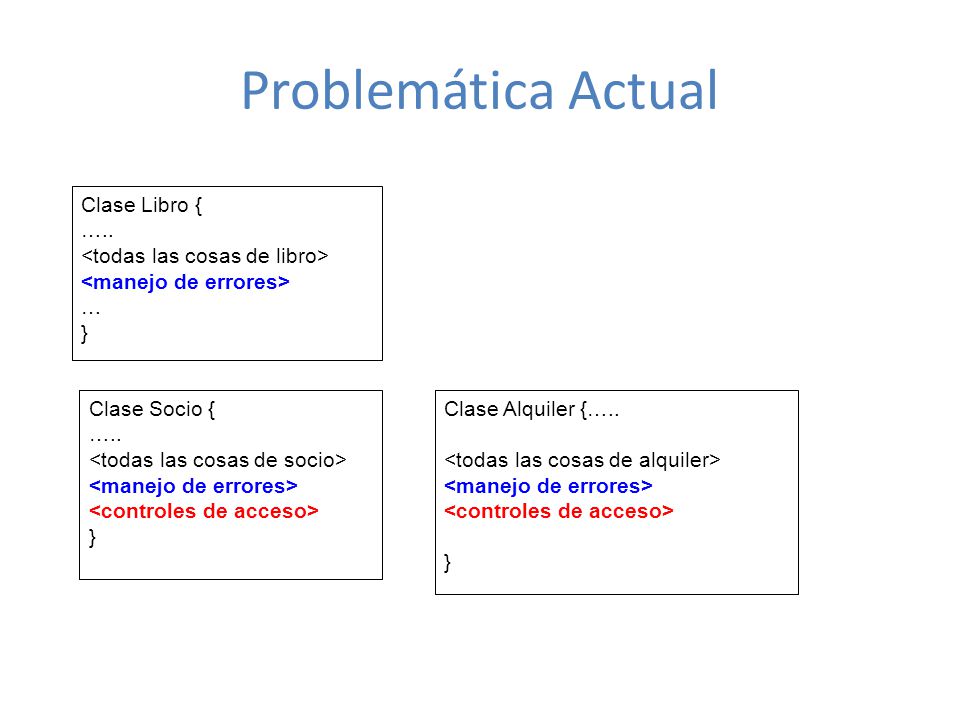

6 Problemática Actual Clase Libro { ….. <todas las cosas de libro>
<manejo de errores> … } Clase Socio { ….. <todas las cosas de socio> <manejo de errores> <controles de acceso> } Clase Alquiler {….. <todas las cosas de alquiler> <manejo de errores> <controles de acceso> }

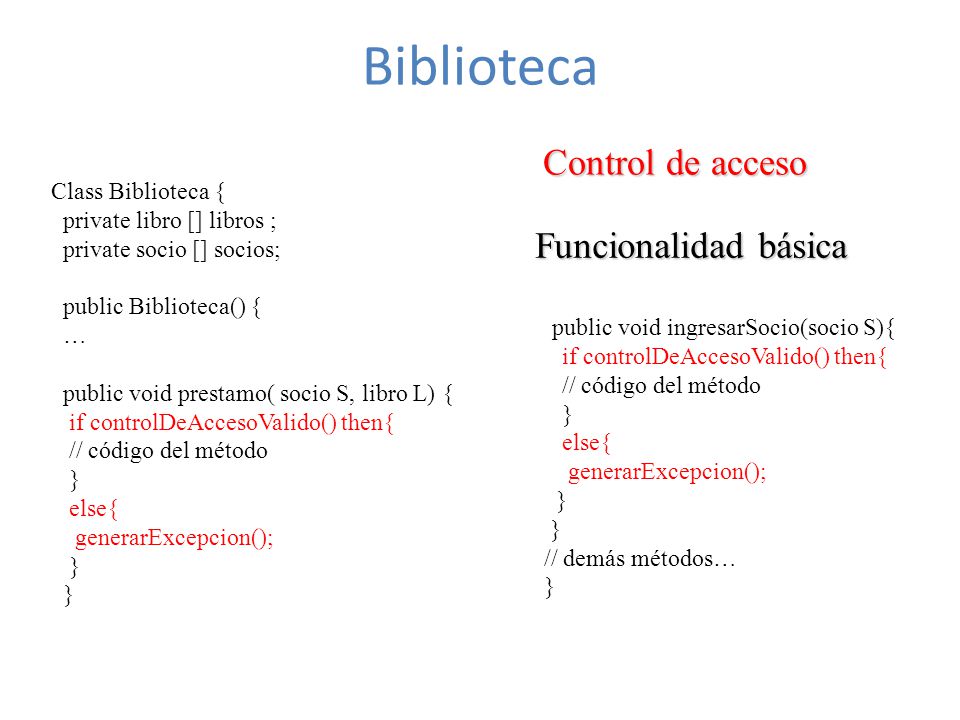

7 Biblioteca Control de acceso Funcionalidad básica Class Biblioteca {
private libro [] libros ; private socio [] socios; public Biblioteca() { … public void prestamo( socio S, libro L) { if controlDeAccesoValido() then{ // código del método } else{ generarExcepcion(); Funcionalidad básica public void ingresarSocio(socio S){ if controlDeAccesoValido() then{ // código del método } else{ generarExcepcion(); // demás métodos…

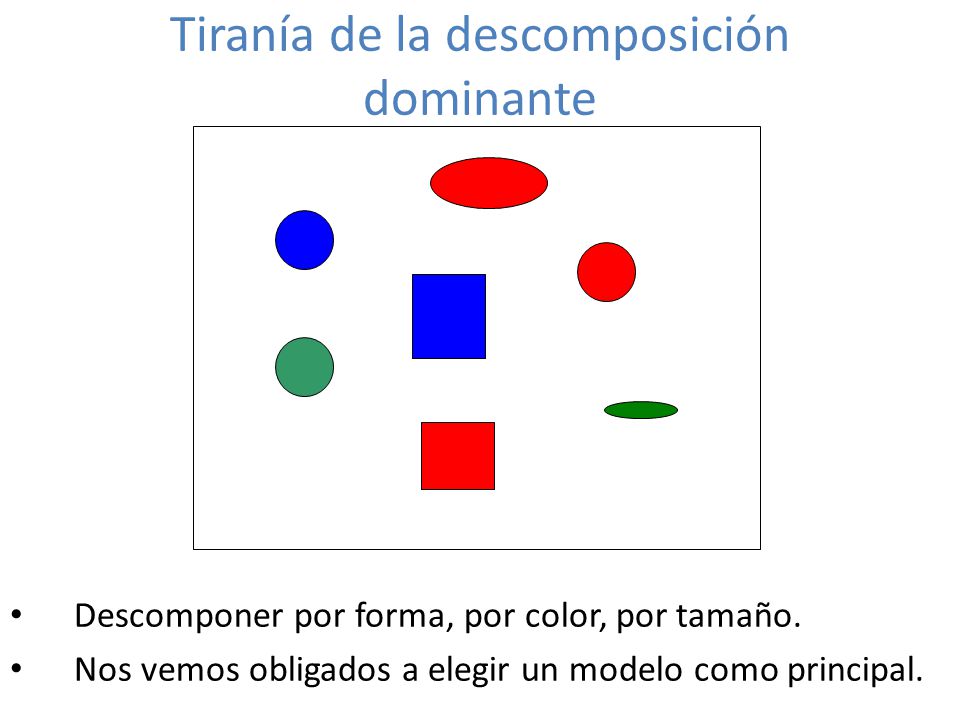

8 Tiranía de la descomposición dominante
Descomponer por forma, por color, por tamaño. Nos vemos obligados a elegir un modelo como principal.

9 Distintos Modelos Ordenado por Forma Ordenado por Color

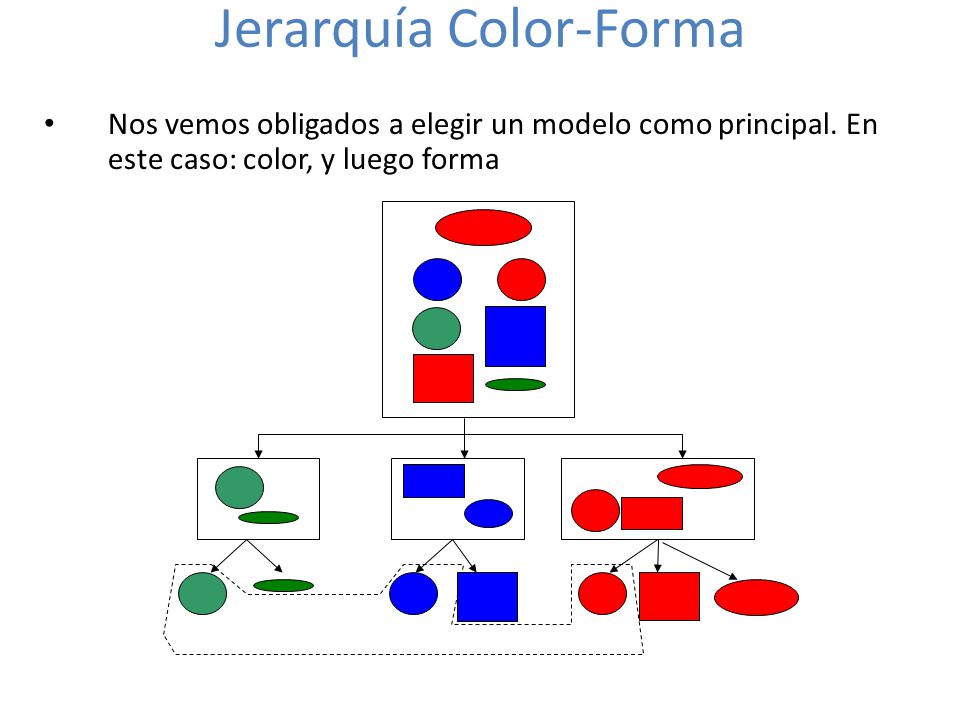

10 Jerarquía Color-Forma
Nos vemos obligados a elegir un modelo como principal. En este caso: color, y luego forma

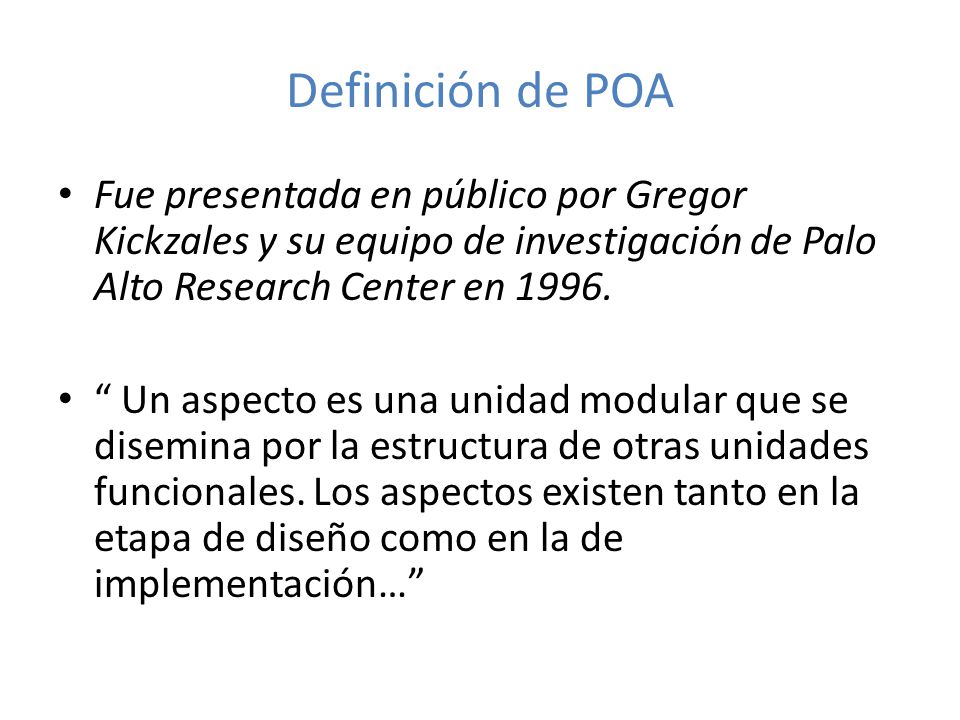

11 Definición de POA Fue presentada en público por Gregor Kickzales y su equipo de investigación de Palo Alto Research Center en 1996. “ Un aspecto es una unidad modular que se disemina por la estructura de otras unidades funcionales. Los aspectos existen tanto en la etapa de diseño como en la de implementación…”

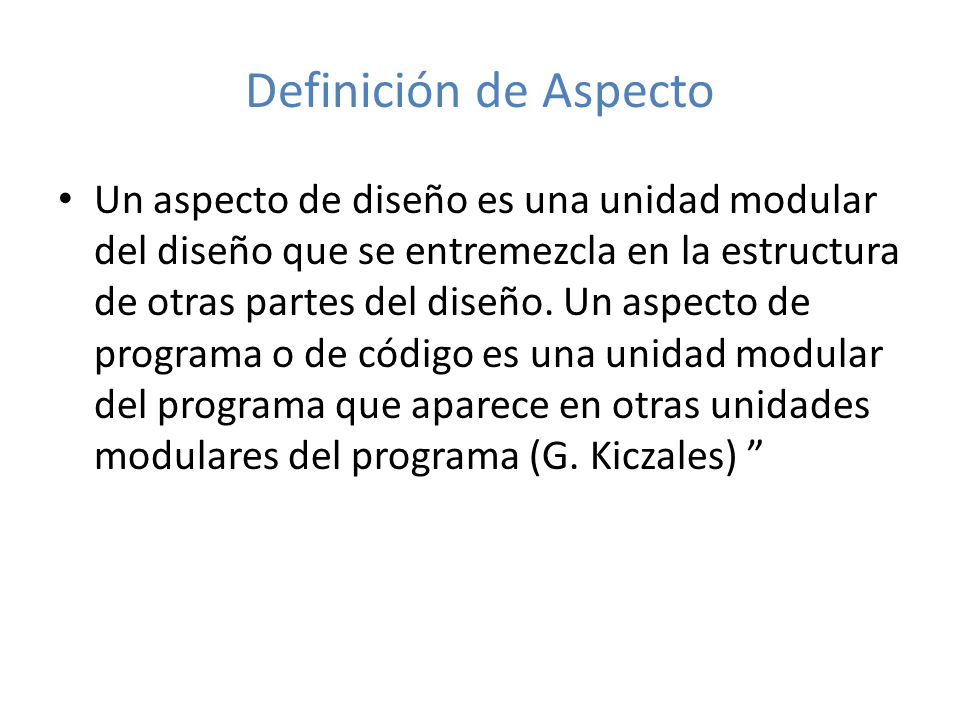

12 Definición de Aspecto Un aspecto de diseño es una unidad modular del diseño que se entremezcla en la estructura de otras partes del diseño. Un aspecto de programa o de código es una unidad modular del programa que aparece en otras unidades modulares del programa (G. Kiczales) ”

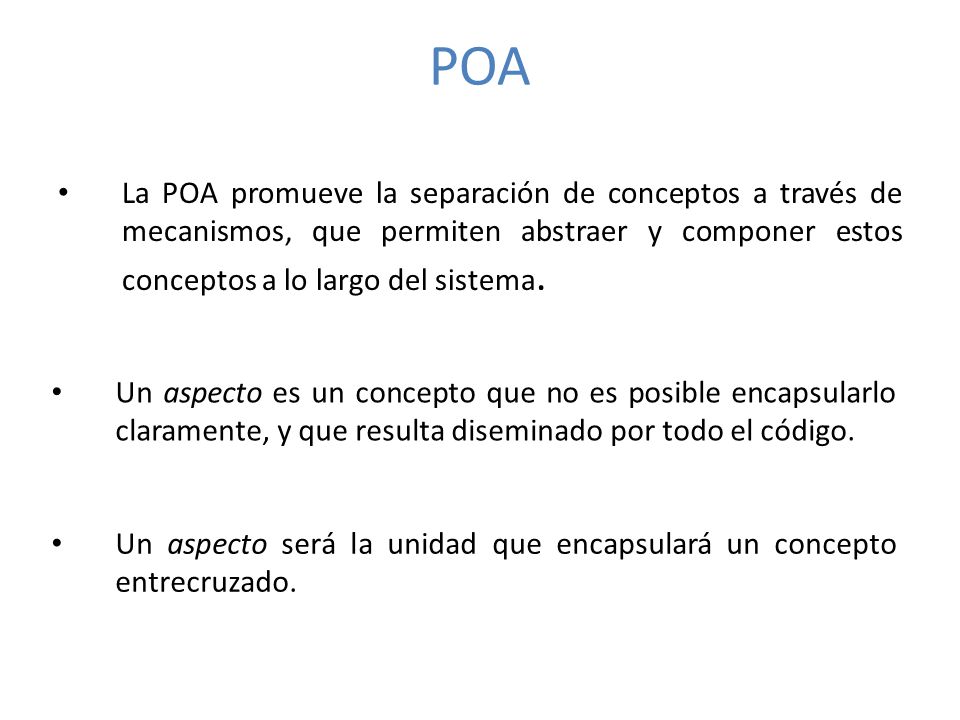

13 POA La POA promueve la separación de conceptos a través de mecanismos, que permiten abstraer y componer estos conceptos a lo largo del sistema. Un aspecto es un concepto que no es posible encapsularlo claramente, y que resulta diseminado por todo el código. Un aspecto será la unidad que encapsulará un concepto entrecruzado.

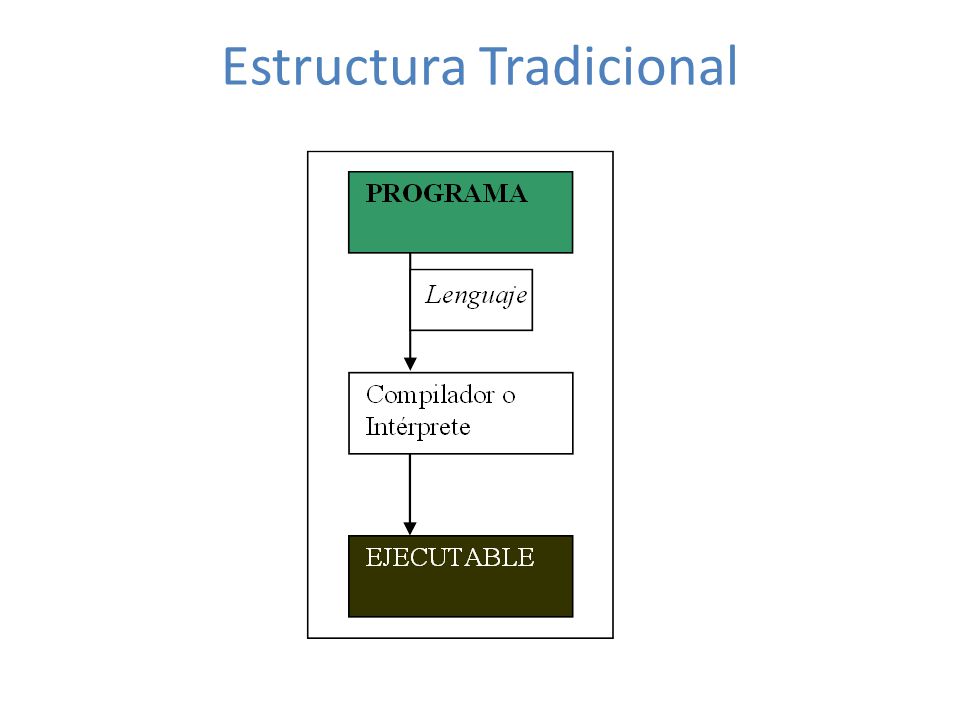

14 Estructura Tradicional

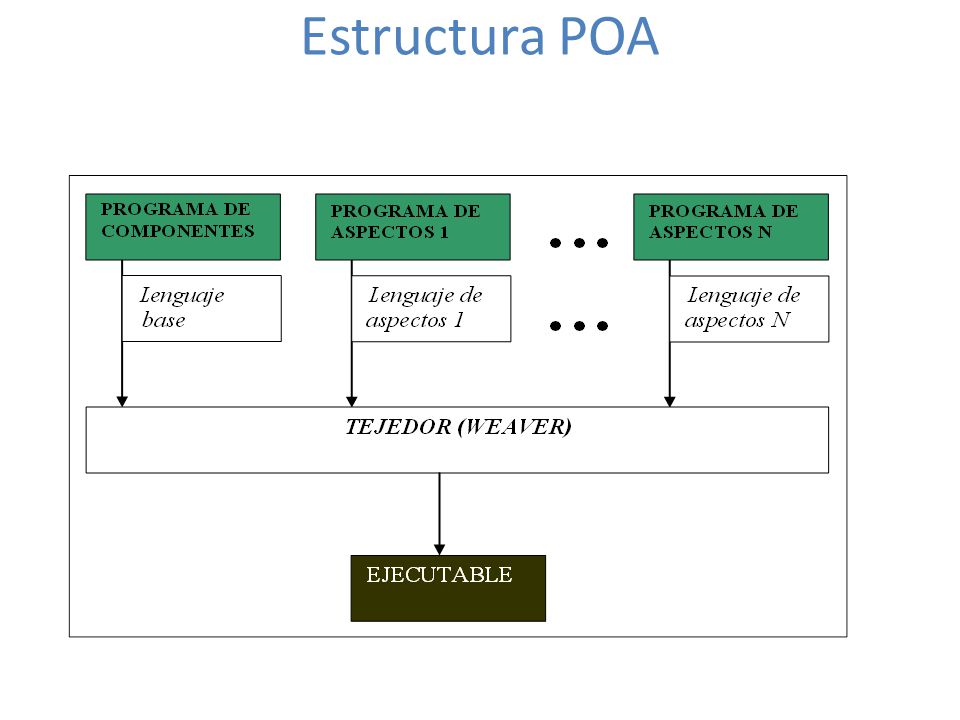

15 Estructura POA

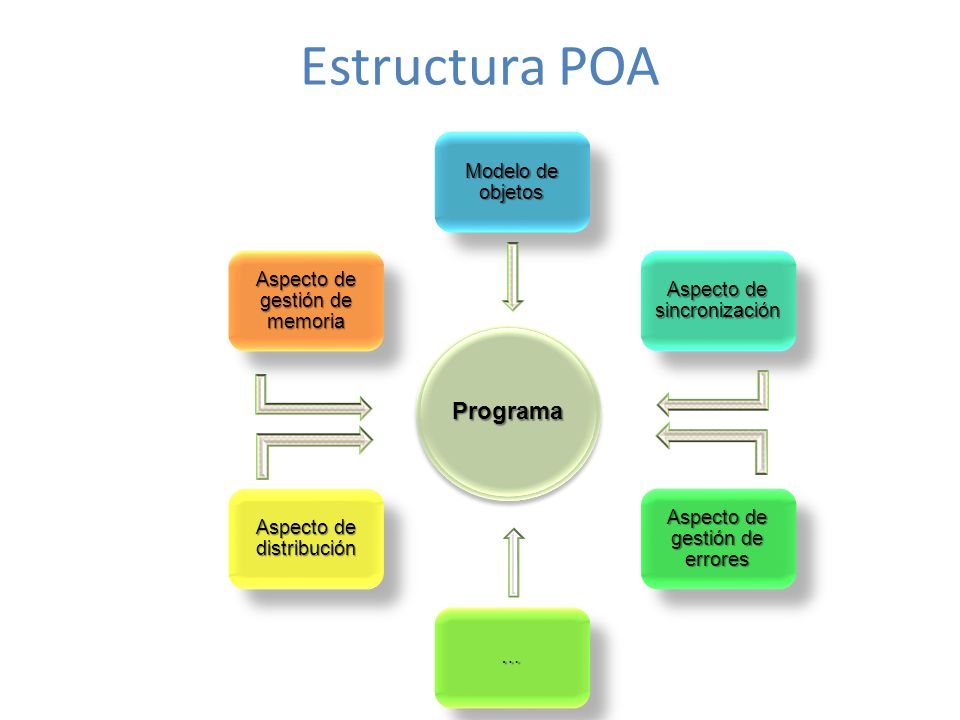

16 Estructura POA Programa Modelo de objetos Aspecto de sincronización
Aspecto de gestión de errores … Aspecto de distribución Aspecto de gestión de memoria Programa

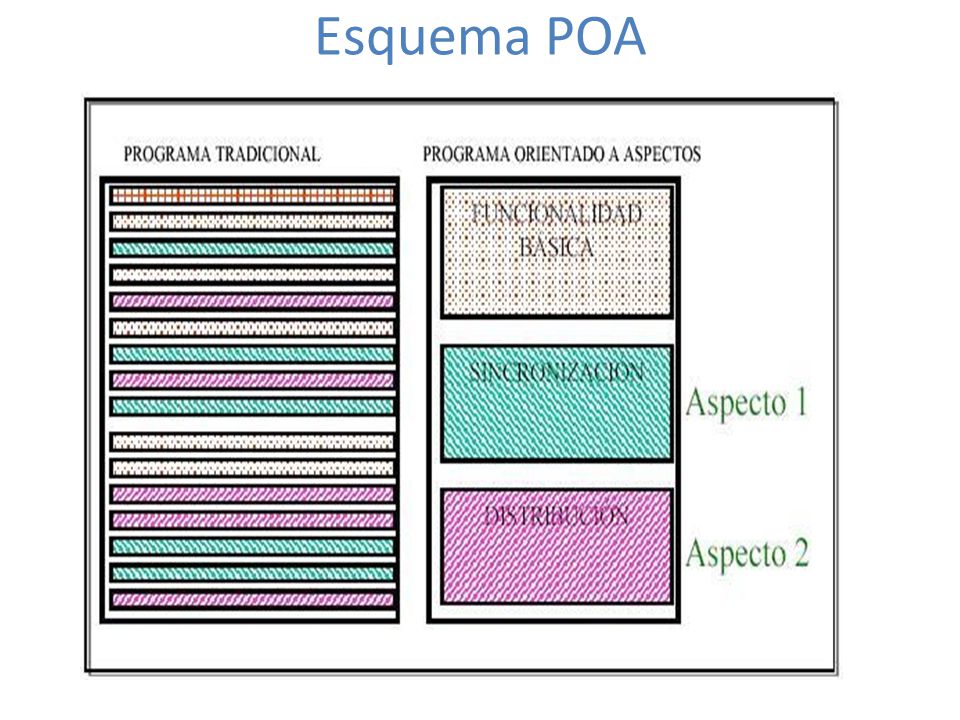

17 Esquema POA

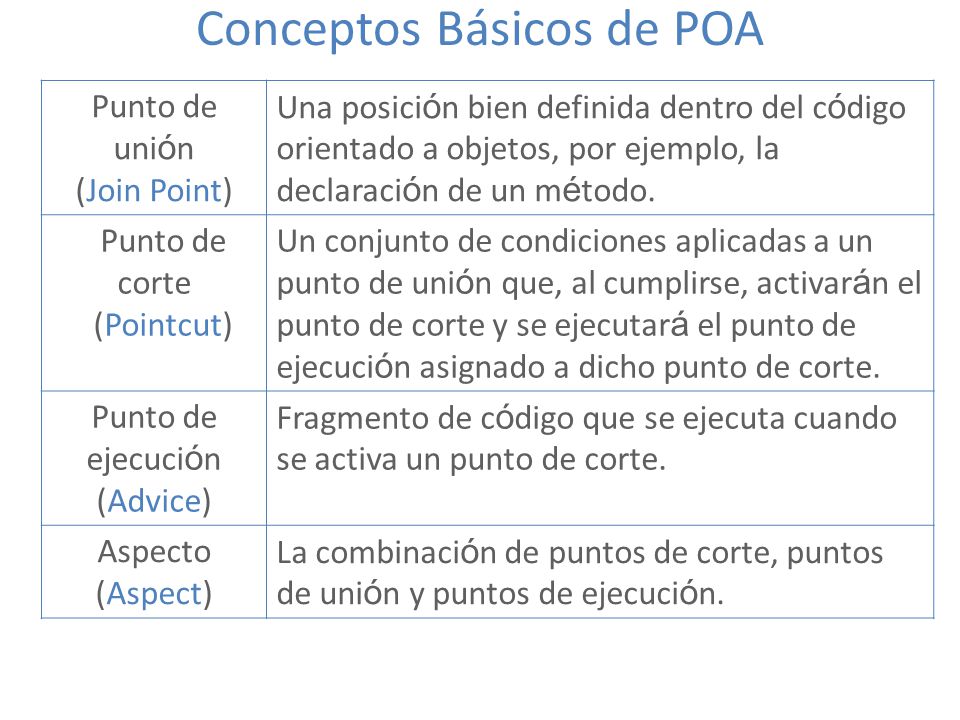

18 Conceptos Básicos de POA
Punto de unión (Join Point) Una posición bien definida dentro del código orientado a objetos, por ejemplo, la declaración de un método. Punto de corte (Pointcut) Un conjunto de condiciones aplicadas a un punto de unión que, al cumplirse, activarán el punto de corte y se ejecutará el punto de ejecución asignado a dicho punto de corte. Punto de ejecución (Advice) Fragmento de código que se ejecuta cuando se activa un punto de corte. Aspecto (Aspect) La combinación de puntos de corte, puntos de unión y puntos de ejecución.

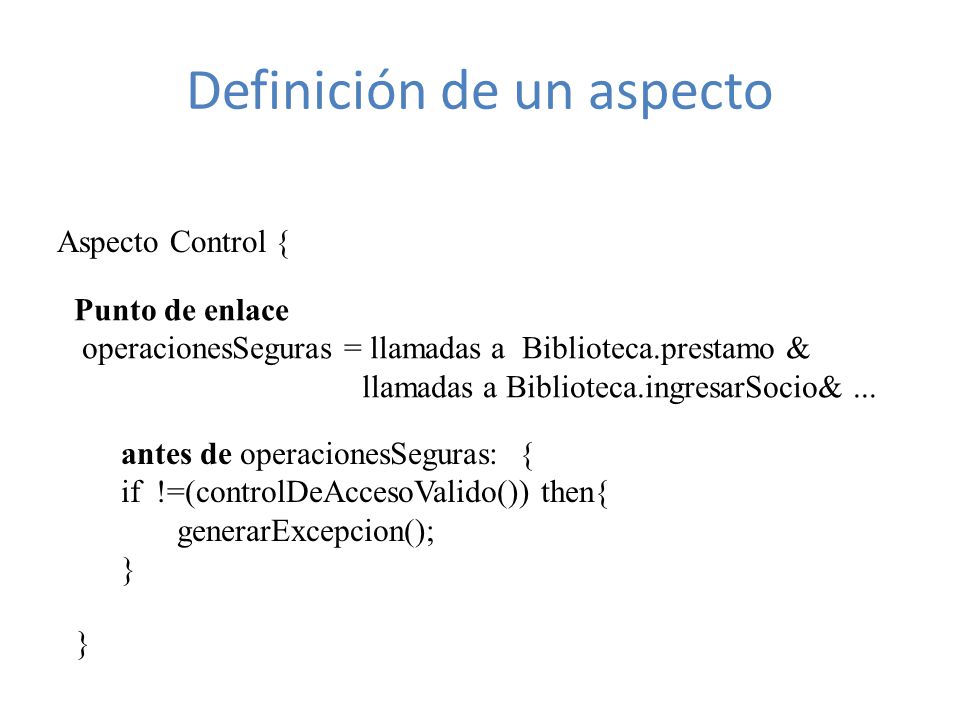

19 Definición de un aspecto
Aspecto Control { Punto de enlace operacionesSeguras = llamadas a Biblioteca.prestamo & llamadas a Biblioteca.ingresarSocio& ... antes de operacionesSeguras: { if !=(controlDeAccesoValido()) then{ generarExcepcion(); } }

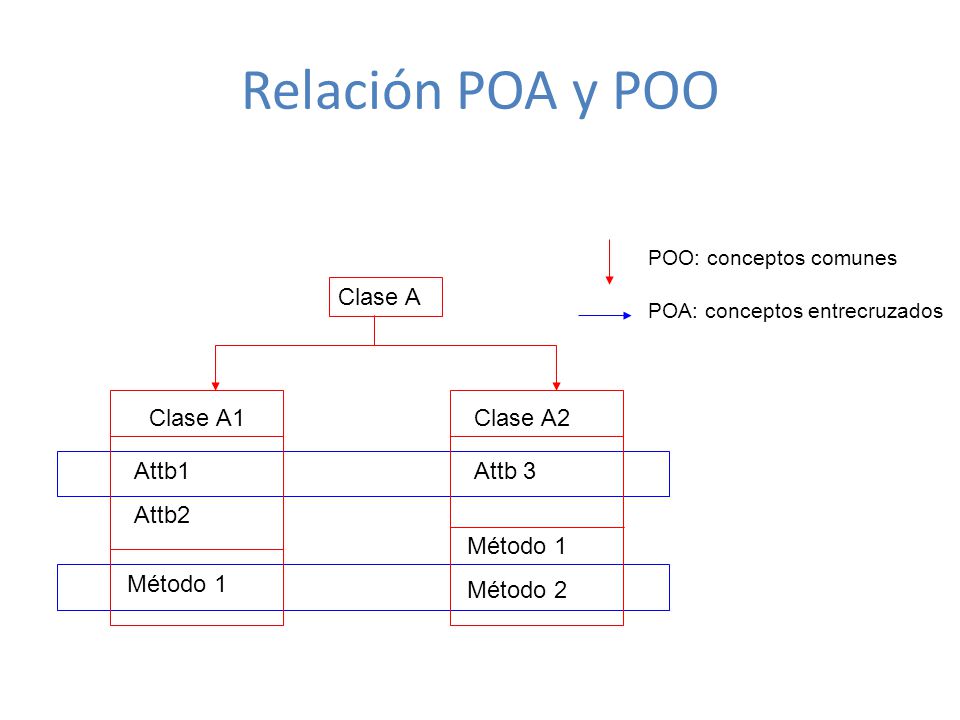

20 Relación POA y POO Clase A Clase A1 Attb1 Attb2 Método 1 Clase A2
POO: conceptos comunes Clase A Clase A1 Attb1 Attb2 Método 1 Clase A2 Attb 3 Método 2 POA: conceptos entrecruzados

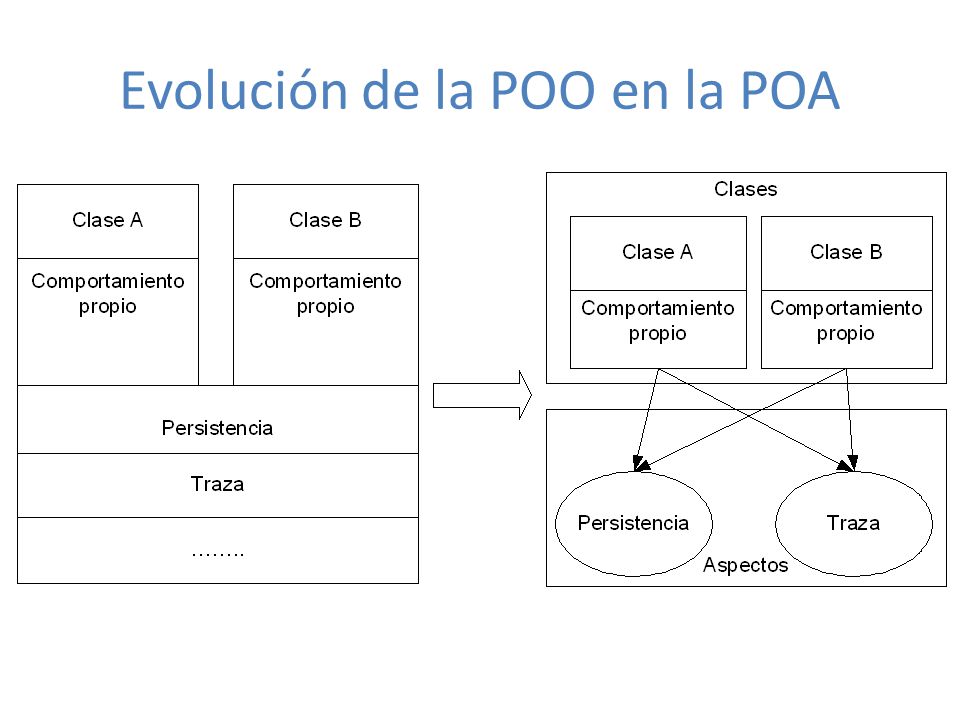

21 Evolución de la POO en la POA

22 Ventajas de la POA Un código menos enmarañado, más natural y más reducido. Mayor facilidad para razonar sobre los conceptos, ya que están separados y las dependencias entre ellos son mínimas. Un código más fácil de depurar y más fácil de mantener.

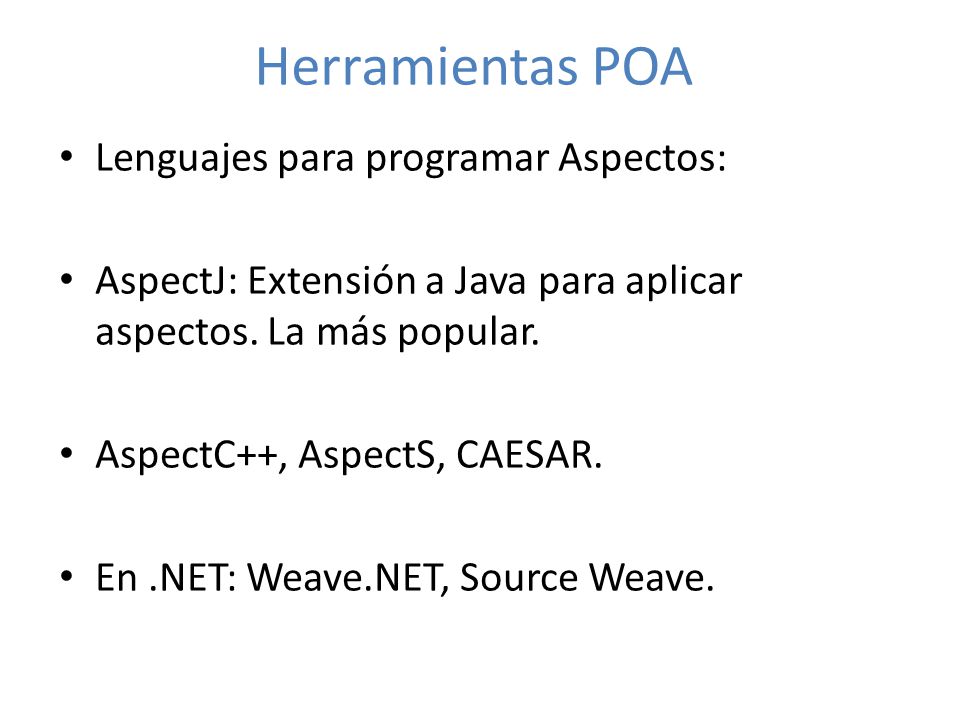

23 Herramientas POA Lenguajes para programar Aspectos:
AspectJ: Extensión a Java para aplicar aspectos. La más popular. AspectC++, AspectS, CAESAR. En .NET: Weave.NET, Source Weave. Si bien al principio todo era programar, los conceptos AOP se trasladaron a todo el proceso de Software. AORE: Aspect Oriented Requirement Engineering. AOD: Aspect Oriented Design. Extensiones a UML para soportar el manejo de aspectos en la etapa de diseño. Extensiones Generales y Específicas. Verificación, Formalización &Model Checking OA

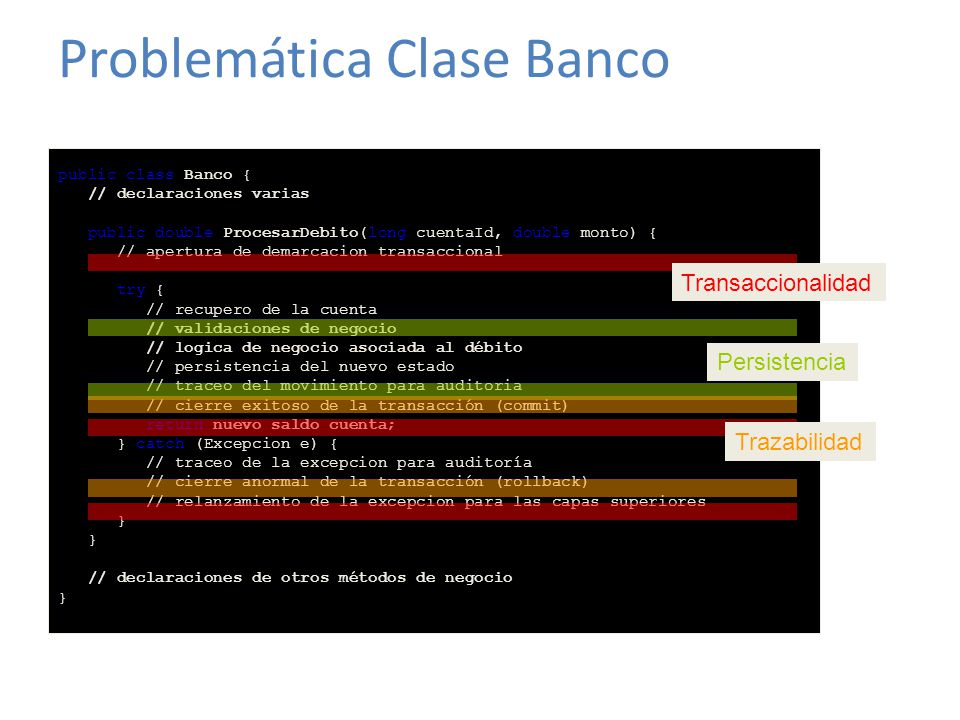

24 Problemática Clase Banco
public class Banco { // declaraciones varias public double ProcesarDebito(long cuentaId, double monto) { // apertura de demarcacion transaccional try { // recupero de la cuenta // validaciones de negocio // logica de negocio asociada al débito // persistencia del nuevo estado // traceo del movimiento para auditoria // cierre exitoso de la transacción (commit) return nuevo saldo cuenta; } catch (Excepcion e) { // traceo de la excepcion para auditoría // cierre anormal de la transacción (rollback) // relanzamiento de la excepcion para las capas superiores } // declaraciones de otros métodos de negocio Transaccionalidad Persistencia Trazabilidad

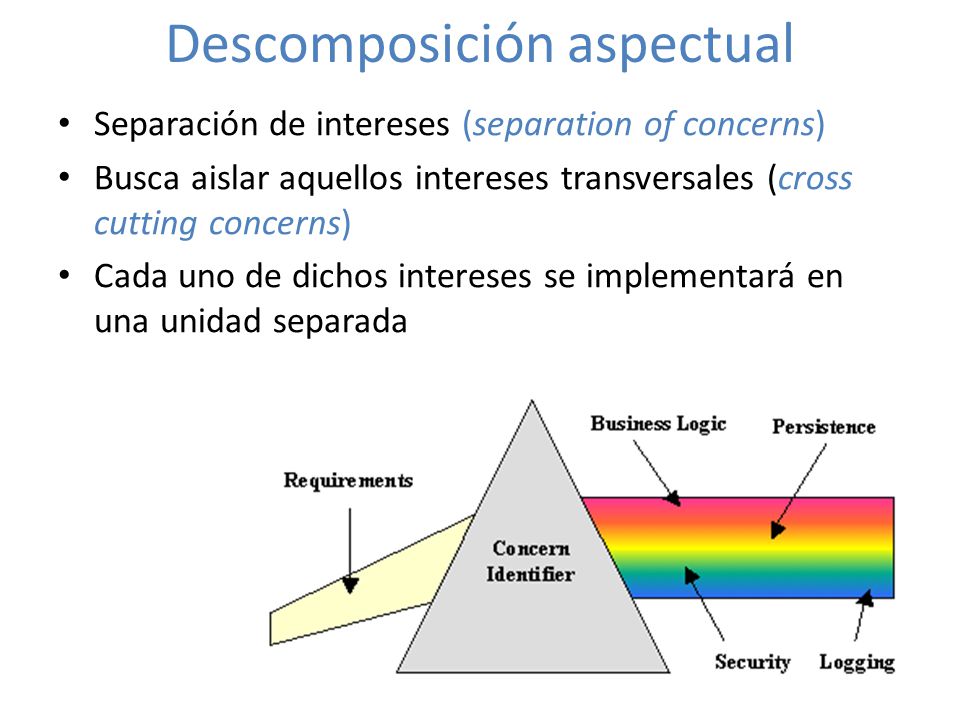

25 Descomposición aspectual
Separación de intereses (separation of concerns) Busca aislar aquellos intereses transversales (cross cutting concerns) Cada uno de dichos intereses se implementará en una unidad separada

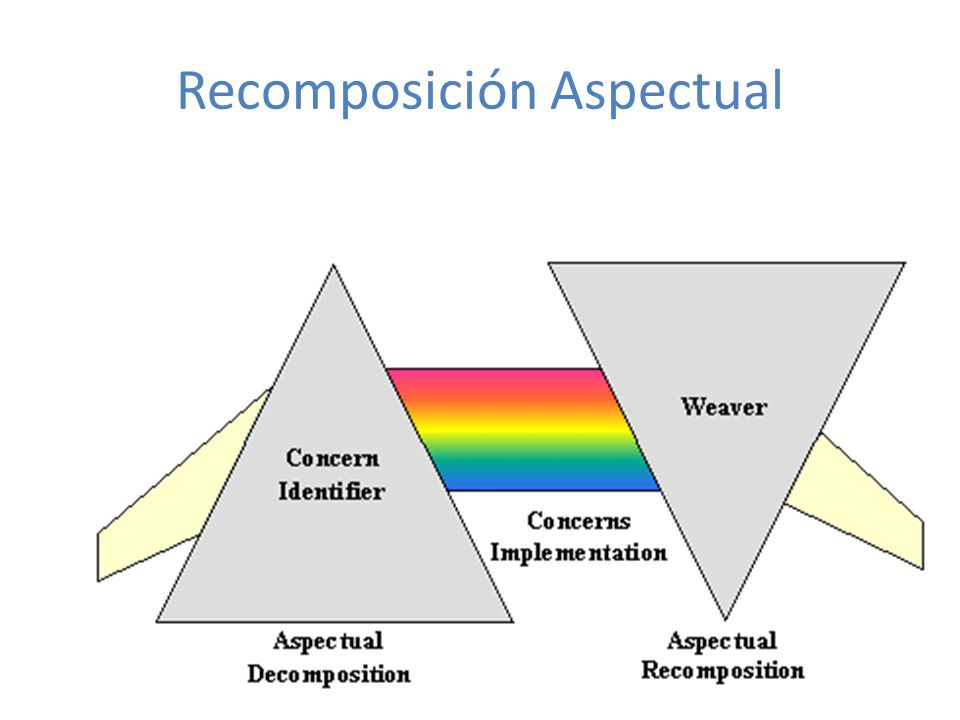

26 Recomposición Aspectual

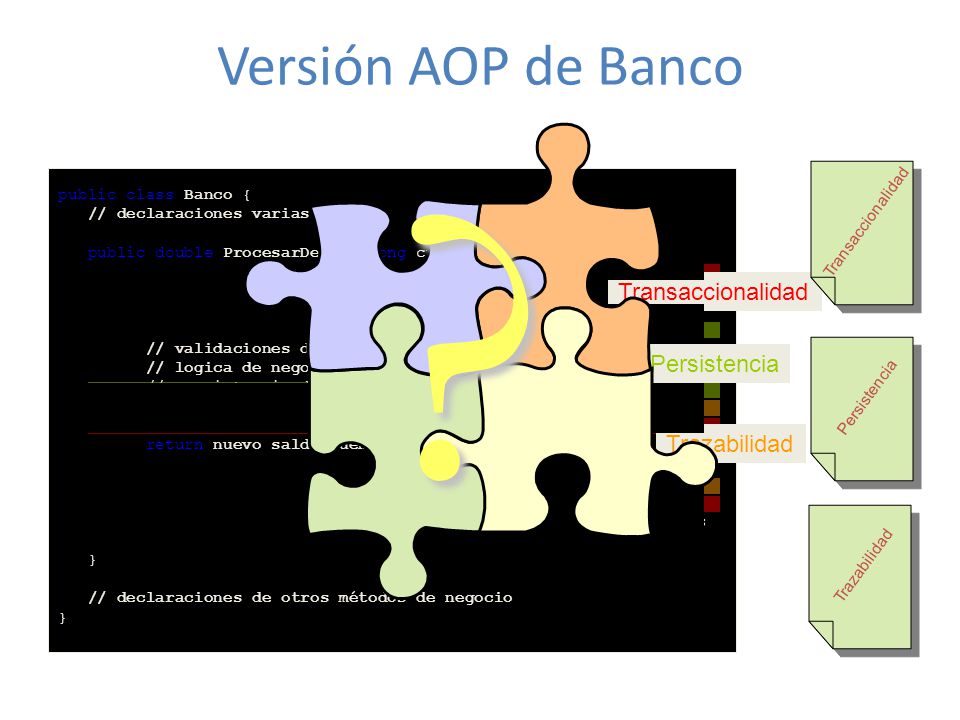

27 ? Versión AOP de Banco Transaccionalidad Persistencia Trazabilidad
public class Banco { // declaraciones varias public double ProcesarDebito(long cuentaId, double monto) { // apertura de demarcacion transaccional try { // recupero de la cuenta // validaciones de negocio // logica de negocio asociada al débito // persistencia del nuevo estado // traceo del movimiento para auditoria // cierre exitoso de la transacción (commit) return nuevo saldo cuenta; } catch (Excepcion e) { // traceo de la excepcion para auditoría // cierre anormal de la transacción (rollback) // relanzamiento de la excepcion para las capas superiores } // declaraciones de otros métodos de negocio Transaccionalidad Persistencia Trazabilidad Persistencia Trazabilidad

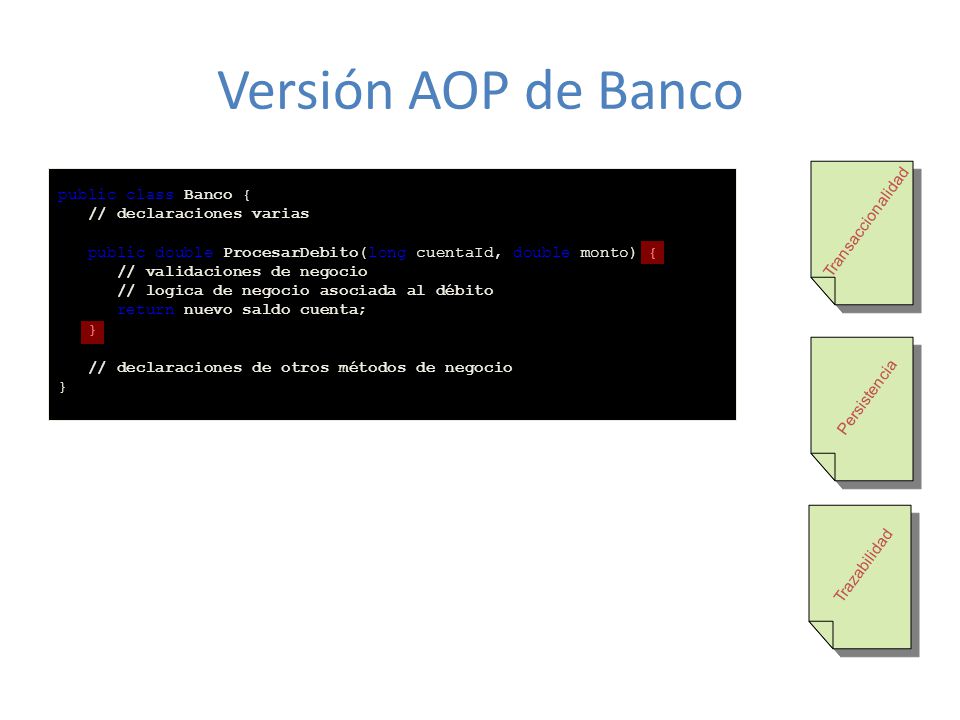

28 Versión AOP de Banco public class Banco { // declaraciones varias
Transaccionalidad public class Banco { // declaraciones varias public double ProcesarDebito(long cuentaId, double monto) { // validaciones de negocio // logica de negocio asociada al débito return nuevo saldo cuenta; } // declaraciones de otros métodos de negocio Persistencia Trazabilidad

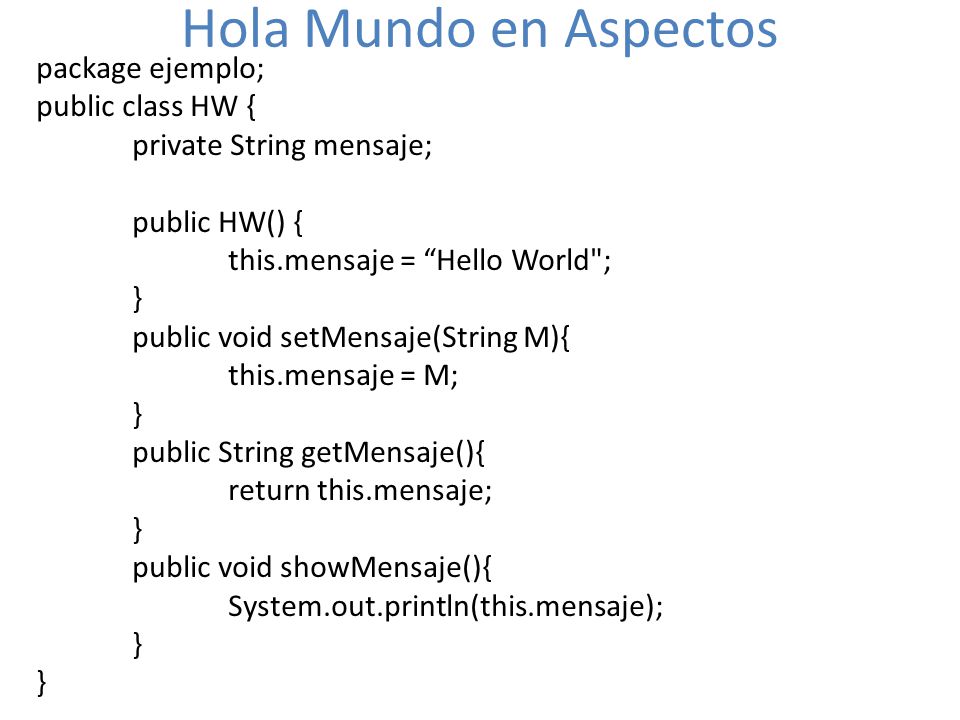

29 Hola Mundo en Aspectos package ejemplo; public class HW {
private String mensaje; public HW() { this.mensaje = “Hello World"; } public void setMensaje(String M){ this.mensaje = M; public String getMensaje(){ return this.mensaje; public void showMensaje(){ System.out.println(this.mensaje);

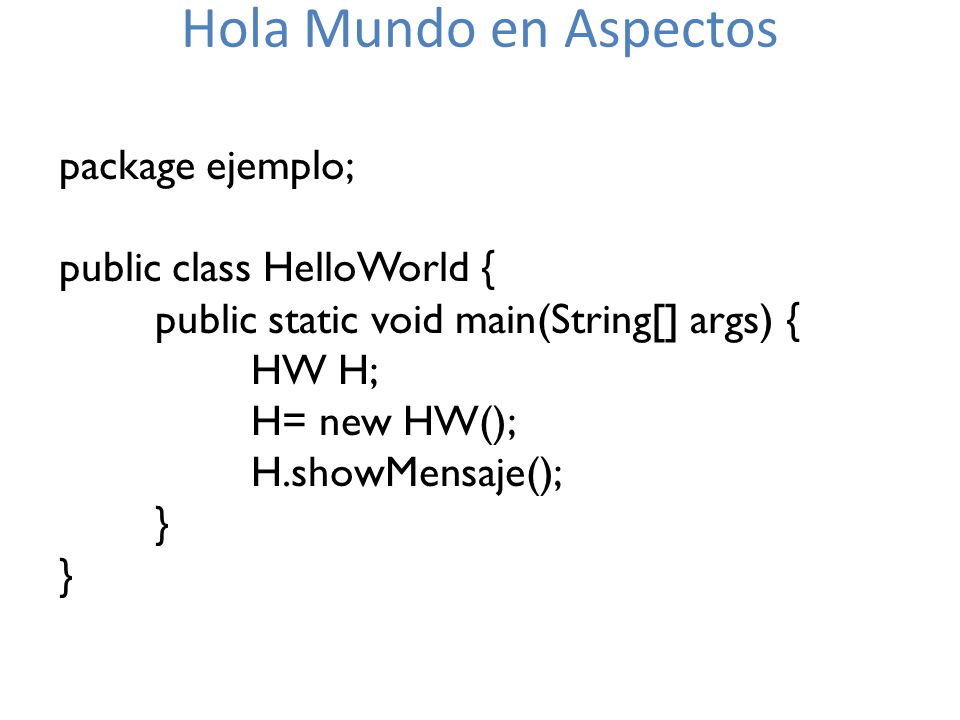

30 Hola Mundo en Aspectos package ejemplo; public class HelloWorld {
public static void main(String[] args) { HW H; H= new HW(); H.showMensaje(); }

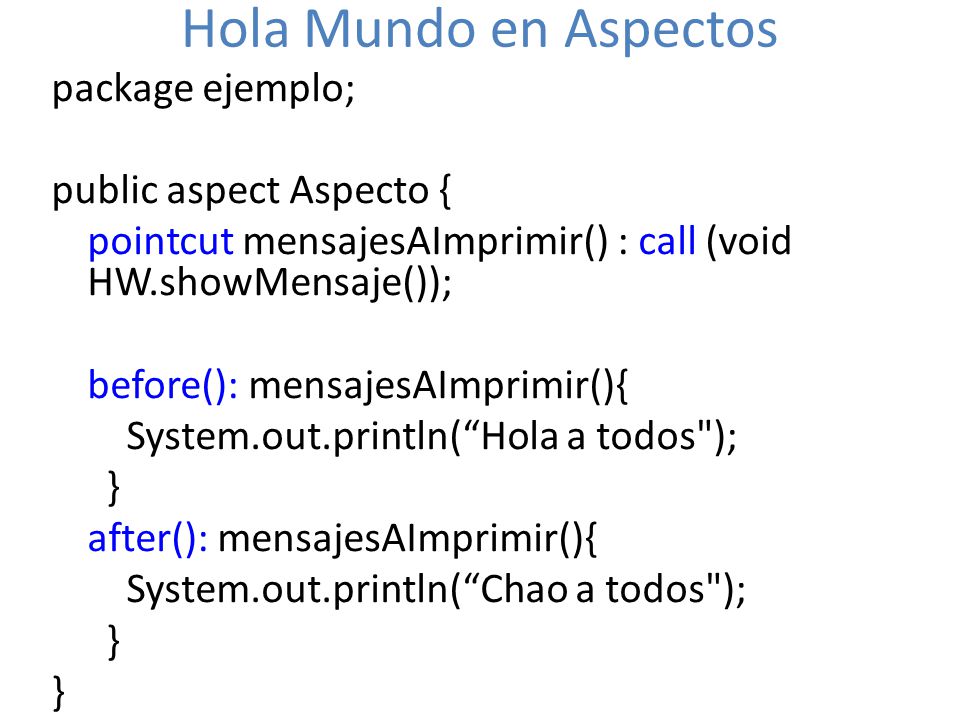

31 Hola Mundo en Aspectos package ejemplo; public aspect Aspecto {
pointcut mensajesAImprimir() : call (void HW.showMensaje()); before(): mensajesAImprimir(){ System.out.println(“Hola a todos"); } after(): mensajesAImprimir(){ System.out.println(“Chao a todos");

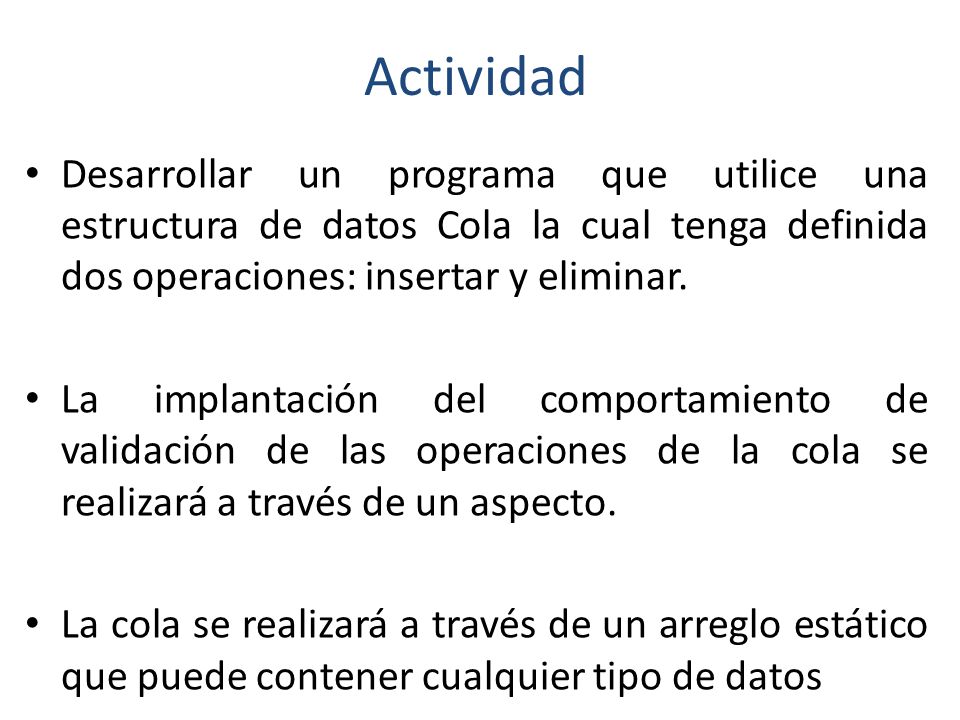

32 Actividad Desarrollar un programa que utilice una estructura de datos Cola la cual tenga definida dos operaciones: insertar y eliminar. La implantación del comportamiento de validación de las operaciones de la cola se realizará a través de un aspecto. La cola se realizará a través de un arreglo estático que puede contener cualquier tipo de datos

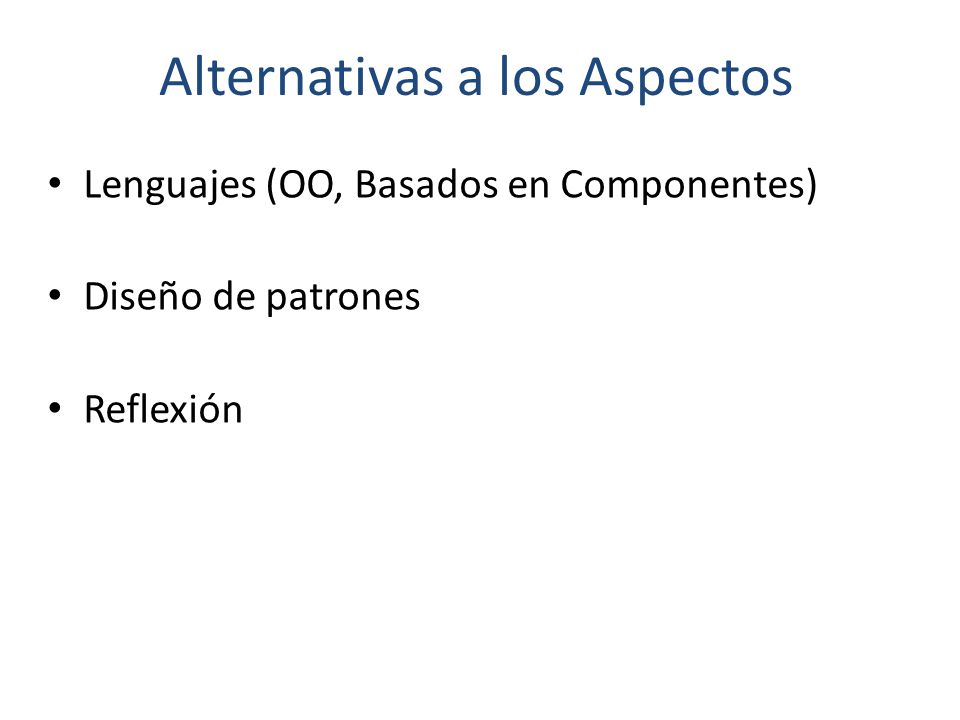

33 Alternativas a los Aspectos
Lenguajes (OO, Basados en Componentes) Diseño de patrones Reflexión

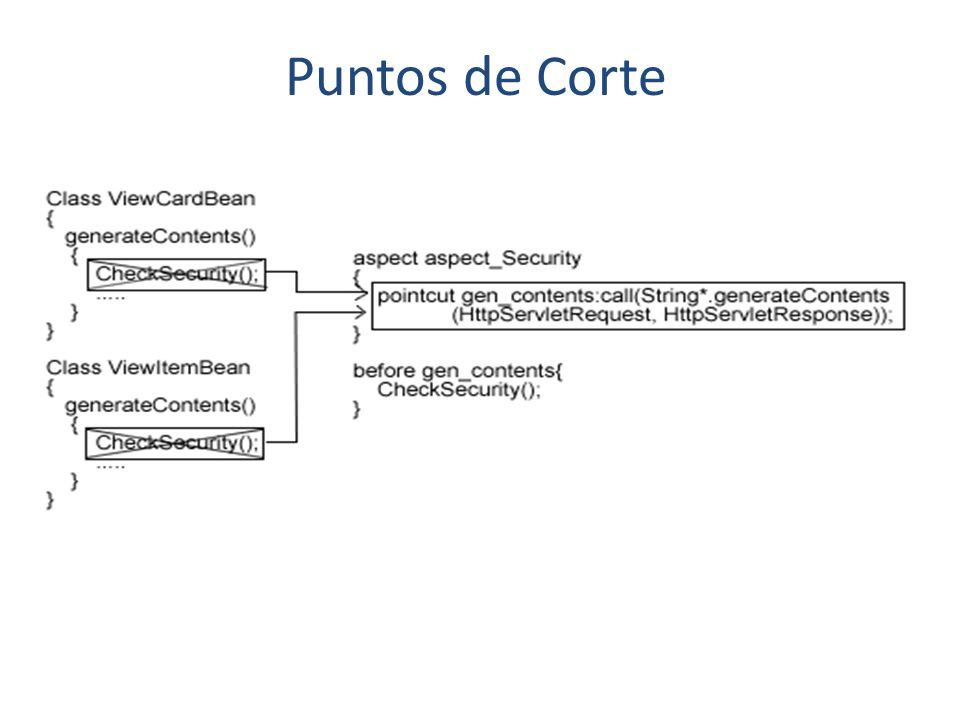

34 Puntos de Corte

35 Ejemplo de Designadores de Puntos de Corte
Cuando un método particular se ejecuta: execution(void Point.setX(int)) Cundo un método es invocado: call(void Point.setX(int)) Cuando un manejador de excepciones se ejecuta: handler(ArrayOutOfBoundsException) Cuando el objeto está actualmente ejecutánode: this(SomeType)

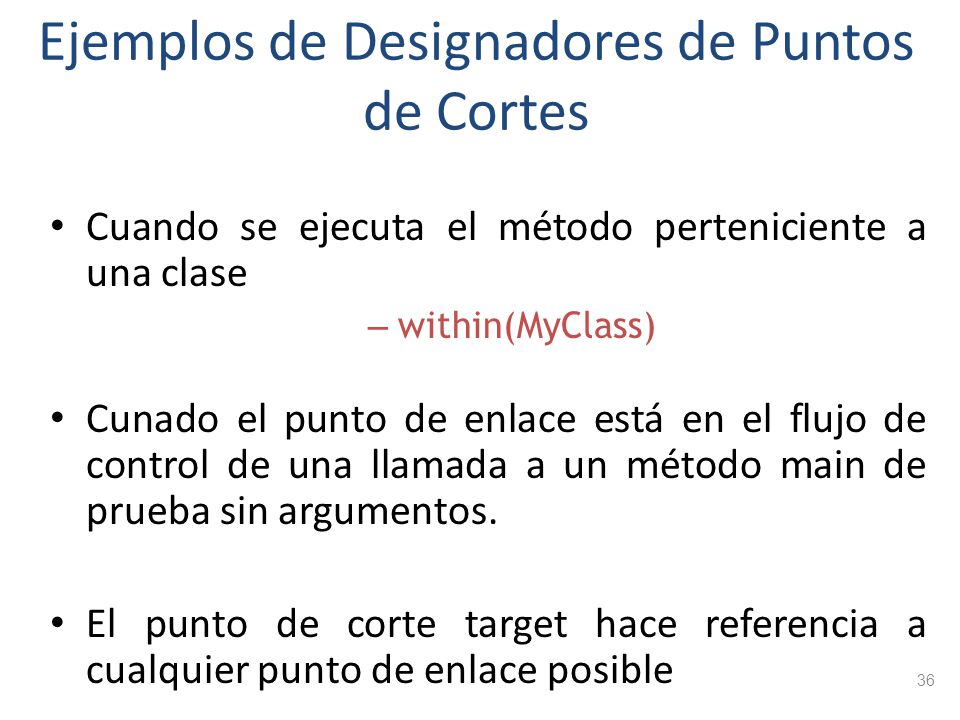

36 Ejemplos de Designadores de Puntos de Cortes
Cuando se ejecuta el método perteniciente a una clase within(MyClass) Cunado el punto de enlace está en el flujo de control de una llamada a un método main de prueba sin argumentos. El punto de corte target hace referencia a cualquier punto de enlace posible

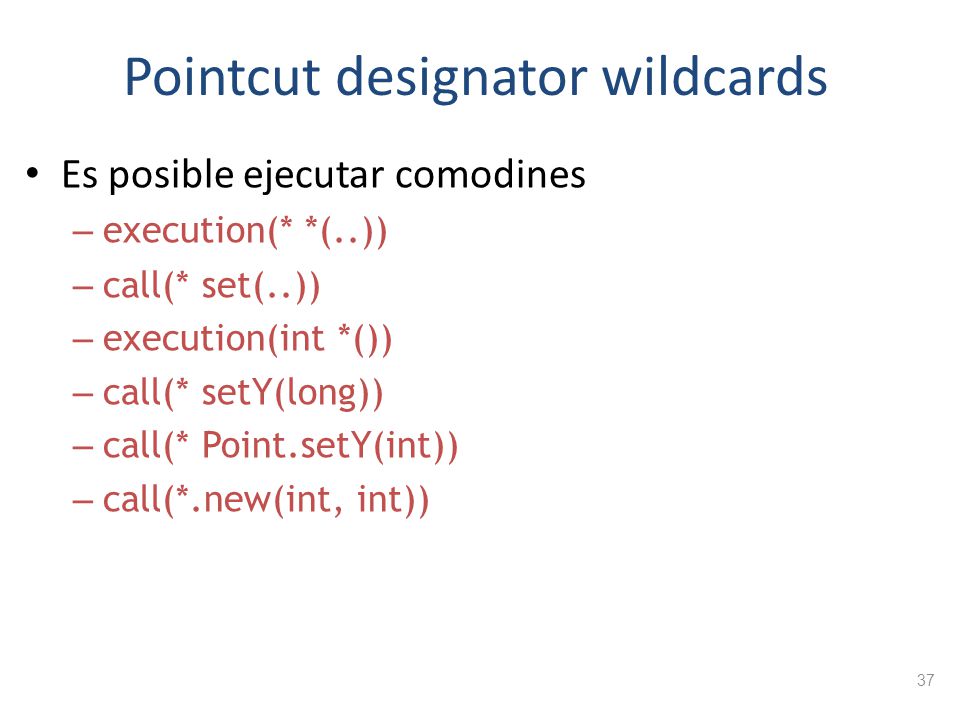

37 Pointcut designator wildcards
Es posible ejecutar comodines execution(* *(..)) call(* set(..)) execution(int *()) call(* setY(long)) call(* Point.setY(int)) call(*.new(int, int))

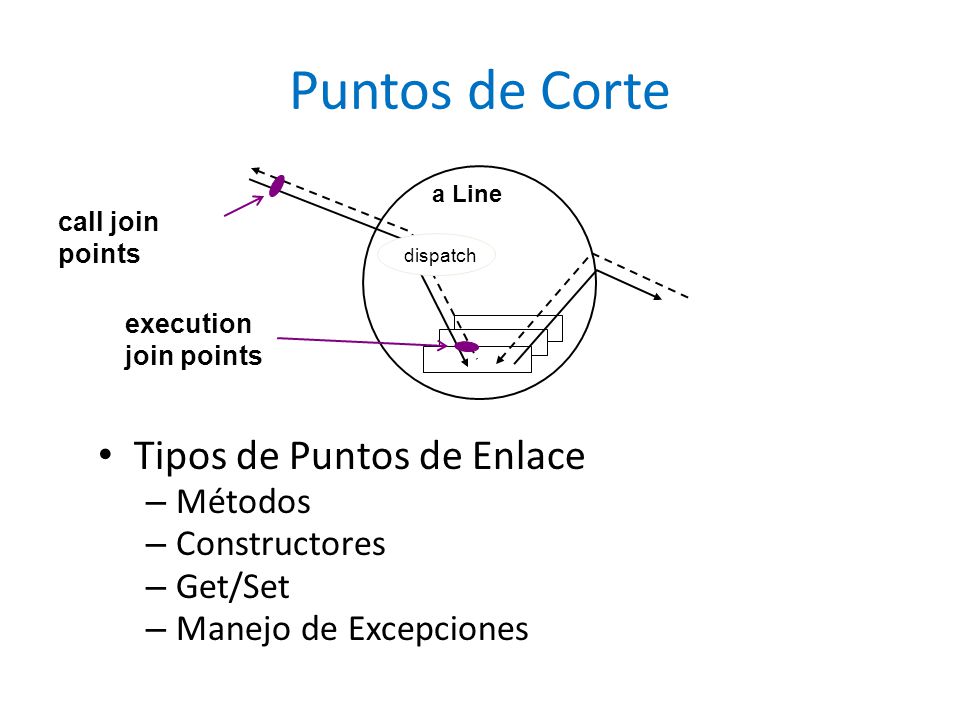

38 Puntos de Corte Tipos de Puntos de Enlace Métodos Constructores
a Line call join points dispatch execution join points Tipos de Puntos de Enlace Métodos Constructores Get/Set Manejo de Excepciones

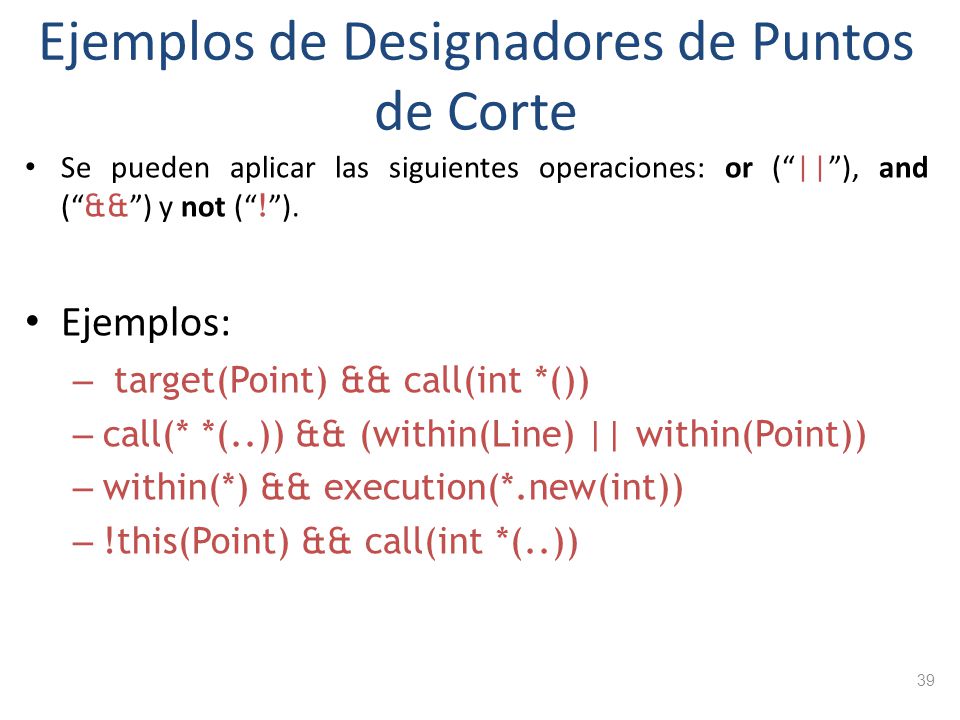

39 Ejemplos de Designadores de Puntos de Corte
Se pueden aplicar las siguientes operaciones: or (“||”), and (“&&”) y not (“!”). Ejemplos: target(Point) && call(int *()) call(* *(..)) && (within(Line) || within(Point)) within(*) && execution(*.new(int)) !this(Point) && call(int *(..))

40 Tipos de Advice before advice after advice after returning
after throwing after around advice

41 Advice con Parámetros Se puede acceder al contexto de un punto de enlace de la siguiente forma: pointcut setXY(FigureElement fe, int x, int y): call(void FigureElement.setXY(int, int)) && target(fe) && args(x, y); after(FigureElement fe, int x, int y) returning: setXY(fe, x, y) { System.out.println(fe + " moved to (" + x + ", " + y + ")."); }

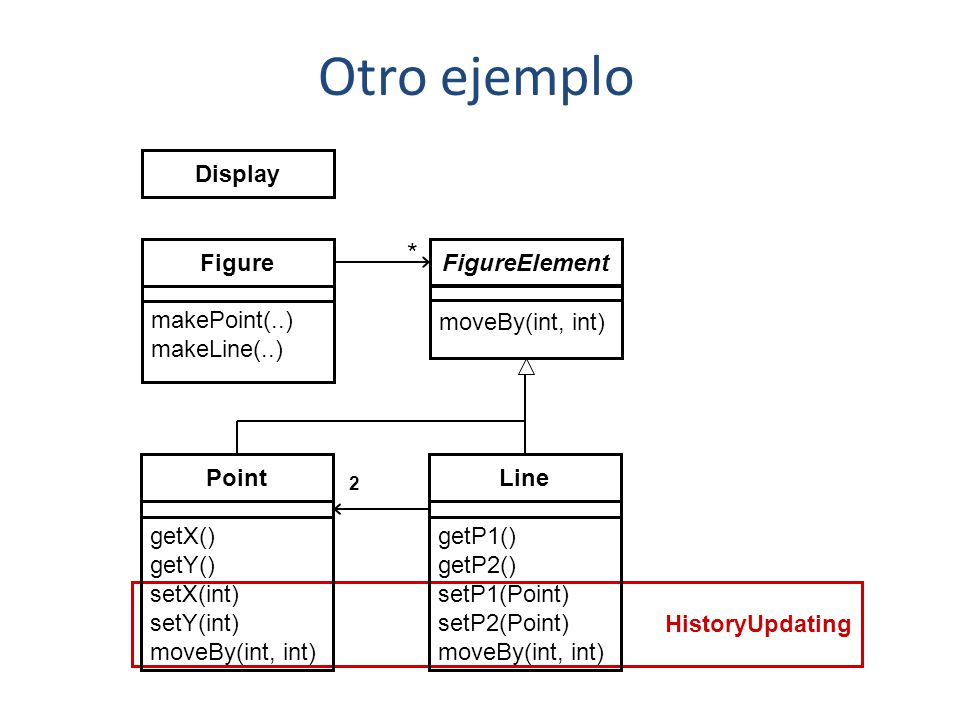

42 Otro ejemplo * Display Figure makePoint(..) makeLine(..) FigureElement
moveBy(int, int) Point getX() getY() setX(int) setY(int) moveBy(int, int) Line getP1() getP2() setP1(Point) setP2(Point) moveBy(int, int) 2 HistoryUpdating

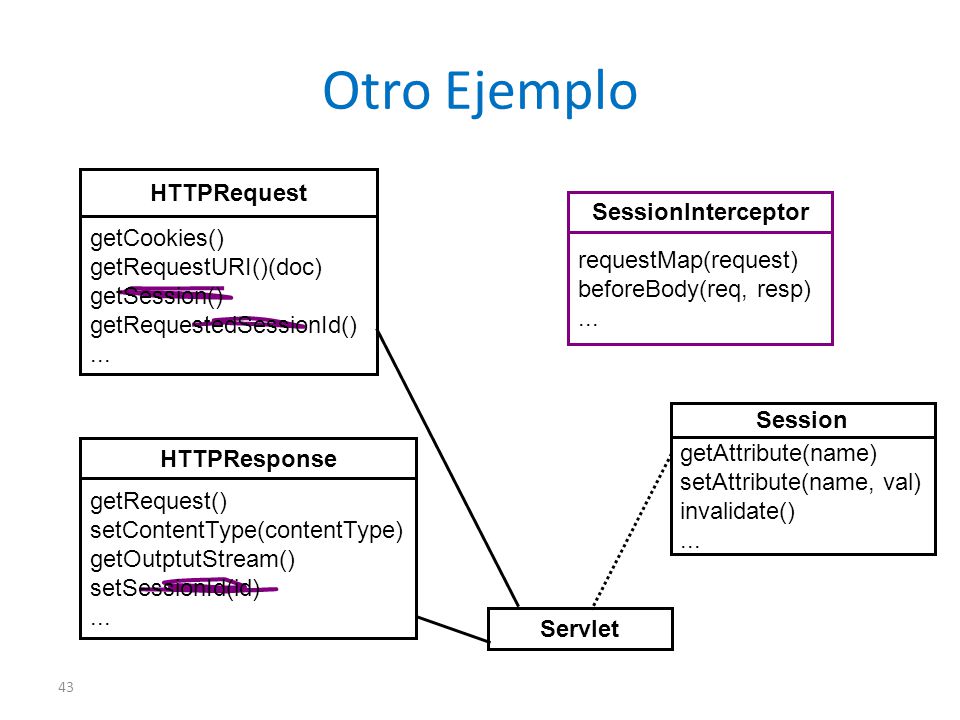

43 Otro Ejemplo HTTPRequest SessionInterceptor getCookies()
requestMap(request) beforeBody(req, resp) ... getCookies() getRequestURI()(doc) getSession() getRequestedSessionId() ... Session getAttribute(name) setAttribute(name, val) invalidate() ... HTTPResponse getRequest() setContentType(contentType) getOutptutStream() setSessionId(id) ... Servlet

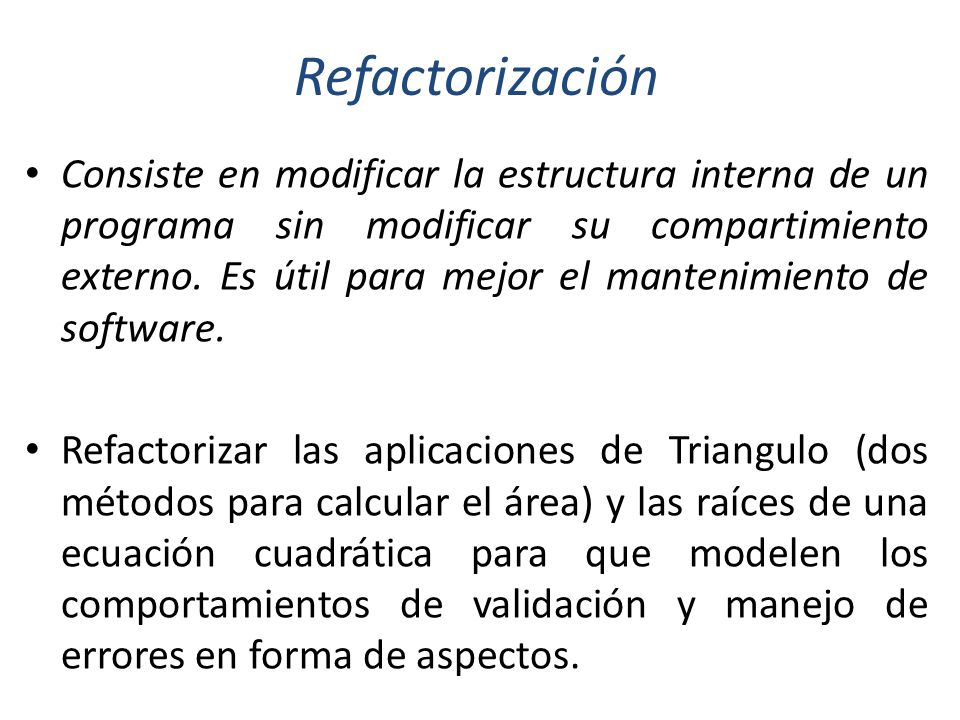

44 Refactorización Consiste en modificar la estructura interna de un programa sin modificar su compartimiento externo. Es útil para mejor el mantenimiento de software. Refactorizar las aplicaciones de Triangulo (dos métodos para calcular el área) y las raíces de una ecuación cuadrática para que modelen los comportamientos de validación y manejo de errores en forma de aspectos.

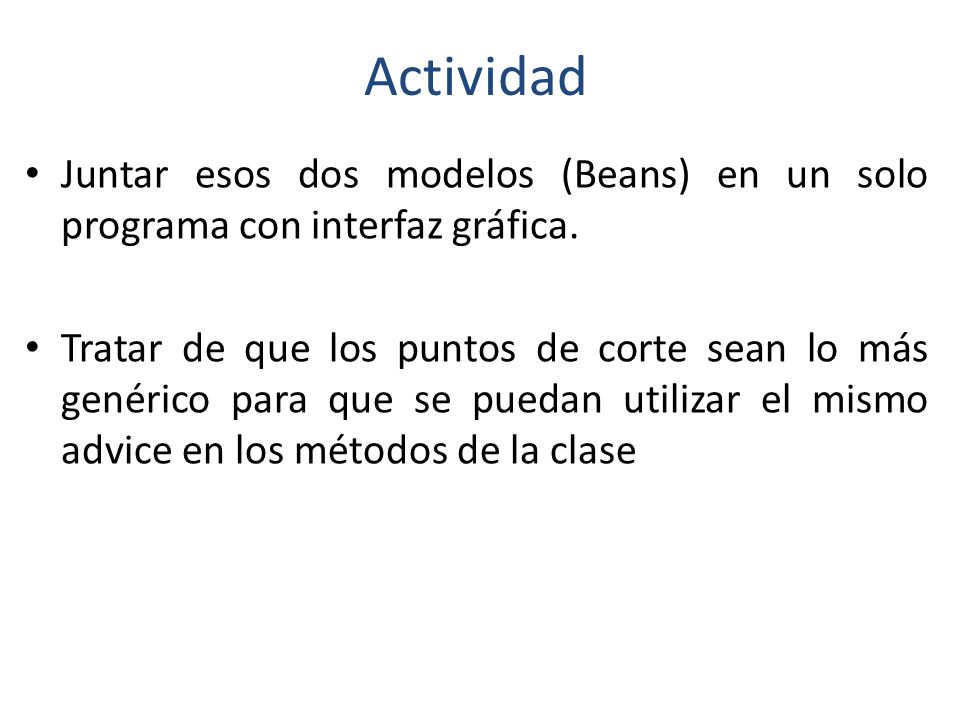

45 Actividad Juntar esos dos modelos (Beans) en un solo programa con interfaz gráfica. Tratar de que los puntos de corte sean lo más genérico para que se puedan utilizar el mismo advice en los métodos de la clase

46 Bibliografìa Mejía, Pedro, Programación Orientada a Aspectos, CINVESTAV, México. Antonia Mª Reina Quintero (2000), Visión General de la Programación Orientada a Aspectos. Departamento de Lenguajes y Sistemas Informáticos. Facultad de Informática y Estadística Universidad de Sevilla. (2000).

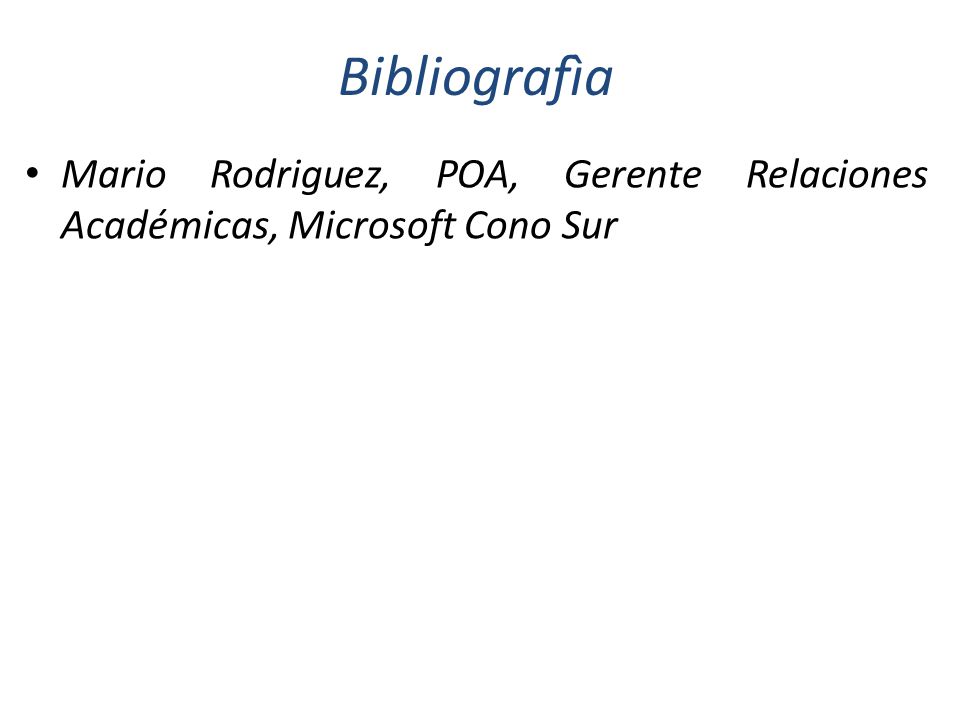

47 Bibliografìa Mario Rodriguez, POA, Gerente Relaciones Académicas, Microsoft Cono Sur

48 ¿Preguntas, dudas y comentarios?
