1 Generación de Aplicaciones a partir de Descripciones Arquitectónicas en Extensiones de xADL Nadia Gámez Directoras: Lidia Fuentes y Mónica Pinto Universidad de Málaga {nadia,lff,pinto}@lcc.uma.es Málaga, Julio 2007

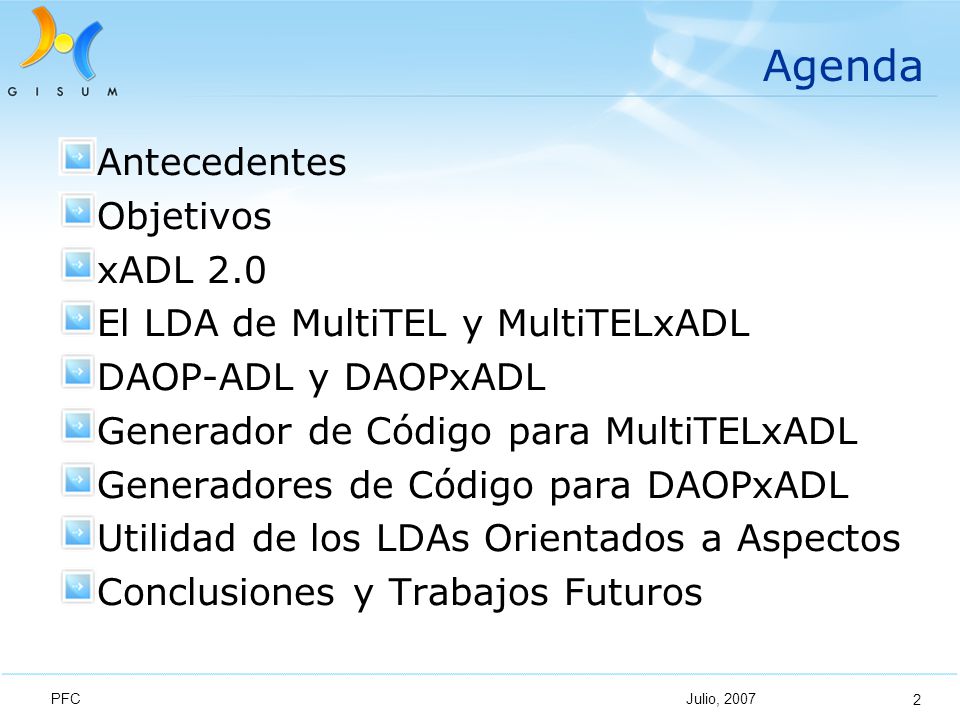

2 Julio, 2007 PFC 2 Agenda Antecedentes Objetivos xADL 2.0 El LDA de MultiTEL y MultiTELxADL DAOP-ADL y DAOPxADL Generador de Código para MultiTELxADL Generadores de Código para DAOPxADL Utilidad de los LDAs Orientados a Aspectos Conclusiones y Trabajos Futuros

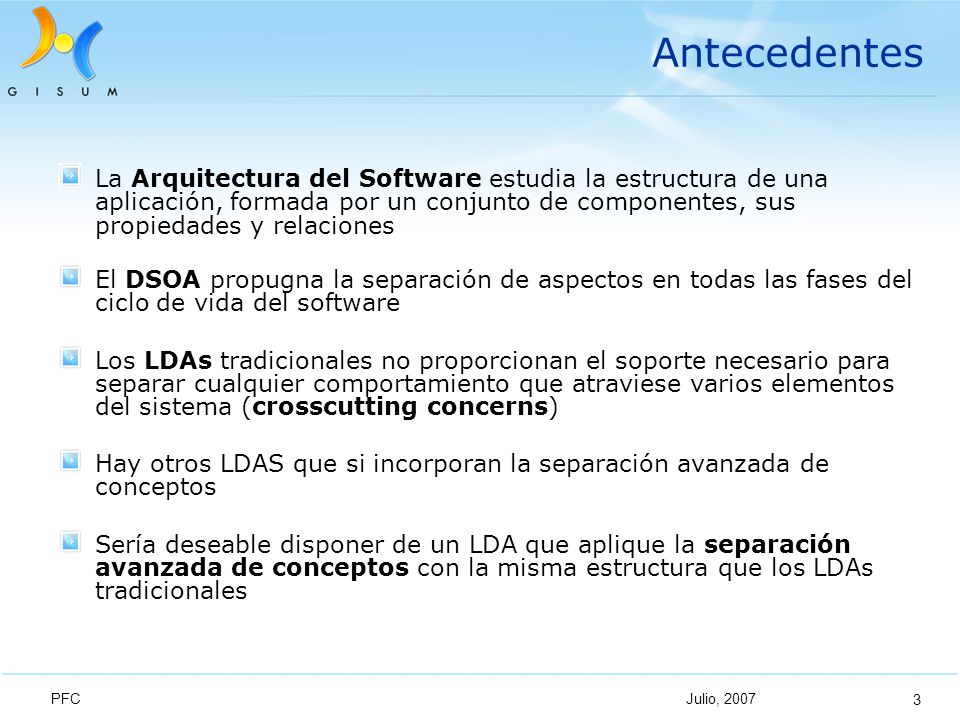

3 Julio, 2007 PFC 3 Antecedentes La Arquitectura del Software estudia la estructura de una aplicación, formada por un conjunto de componentes, sus propiedades y relaciones El DSOA propugna la separación de aspectos en todas las fases del ciclo de vida del software Los LDAs tradicionales no proporcionan el soporte necesario para separar cualquier comportamiento que atraviese varios elementos del sistema (crosscutting concerns) Hay otros LDAS que si incorporan la separación avanzada de conceptos Sería deseable disponer de un LDA que aplique la separación avanzada de conceptos con la misma estructura que los LDAs tradicionales

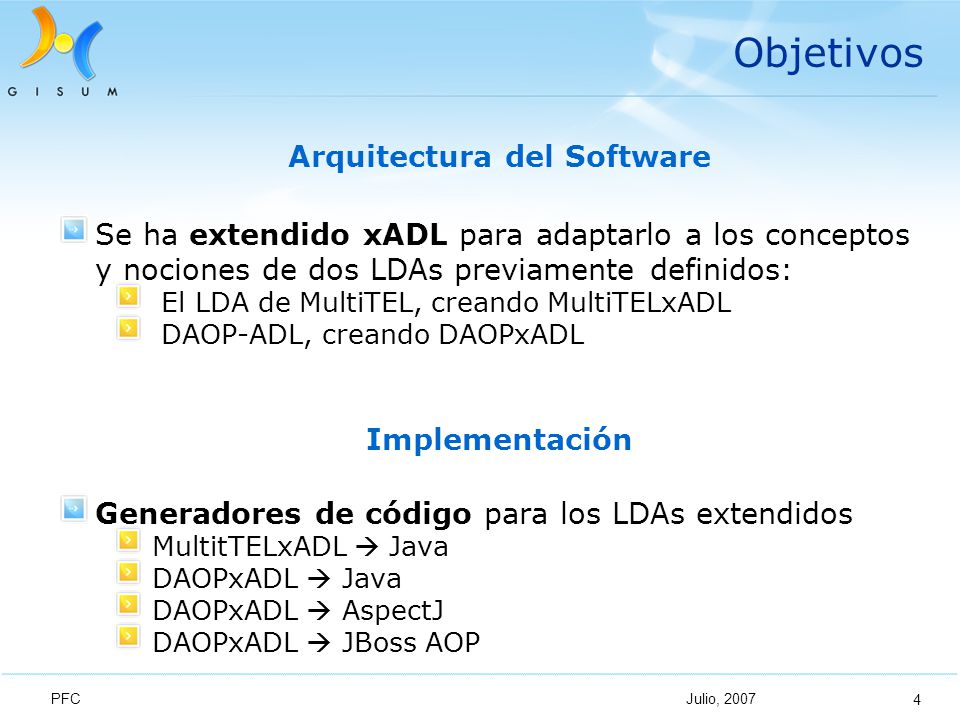

4 Julio, 2007 PFC 4 Objetivos Arquitectura del Software Se ha extendido xADL para adaptarlo a los conceptos y nociones de dos LDAs previamente definidos: El LDA de MultiTEL, creando MultiTELxADL DAOP-ADL, creando DAOPxADL Implementación Generadores de código para los LDAs extendidos MultitTELxADL  Java DAOPxADL  Java DAOPxADL  AspectJ DAOPxADL  JBoss AOP

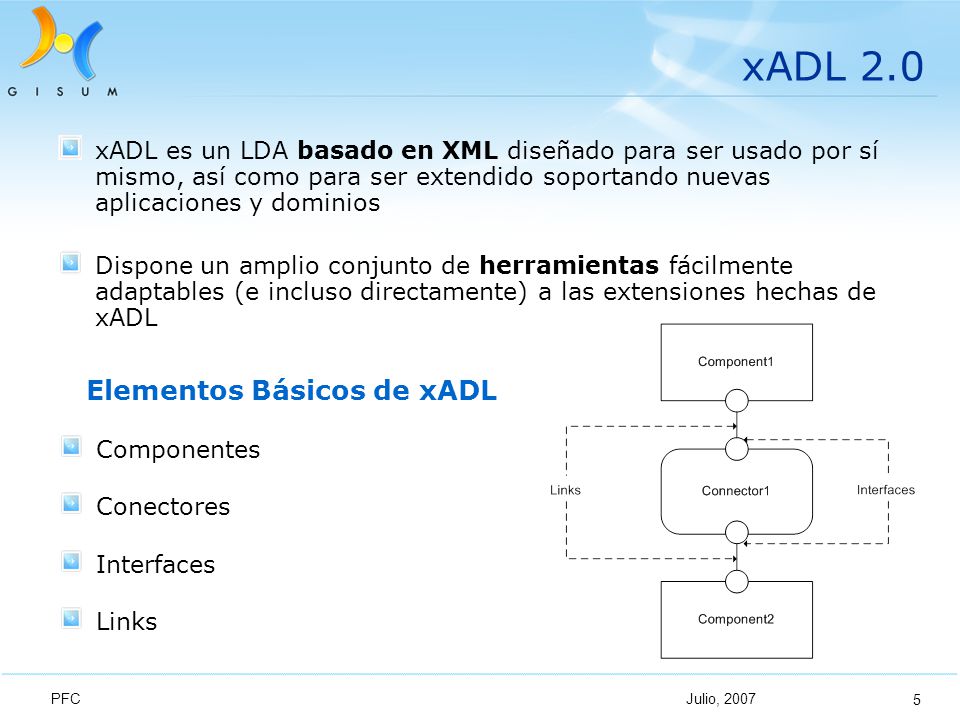

5 Julio, 2007 PFC 5 xADL 2.0 xADL es un LDA basado en XML diseñado para ser usado por sí mismo, así como para ser extendido soportando nuevas aplicaciones y dominios Dispone un amplio conjunto de herramientas fácilmente adaptables (e incluso directamente) a las extensiones hechas de xADL Elementos Básicos de xADL Componentes Conectores Interfaces Links

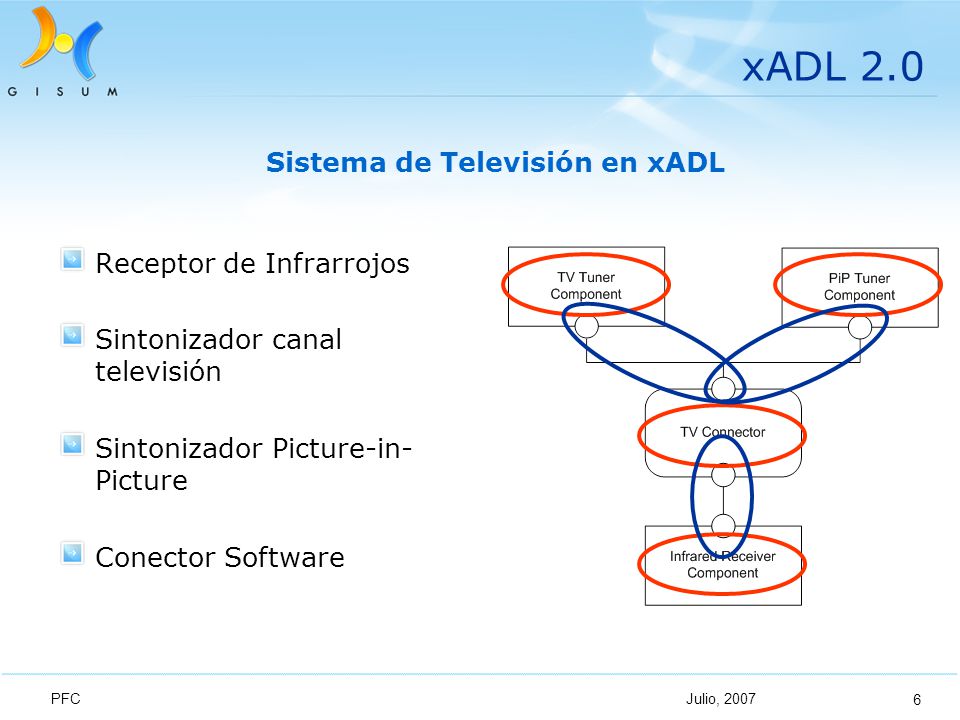

6 Julio, 2007 PFC 6 xADL 2.0 Receptor de Infrarrojos Sintonizador canal televisión Sintonizador Picture-in- Picture Conector Software Sistema de Televisión en xADL

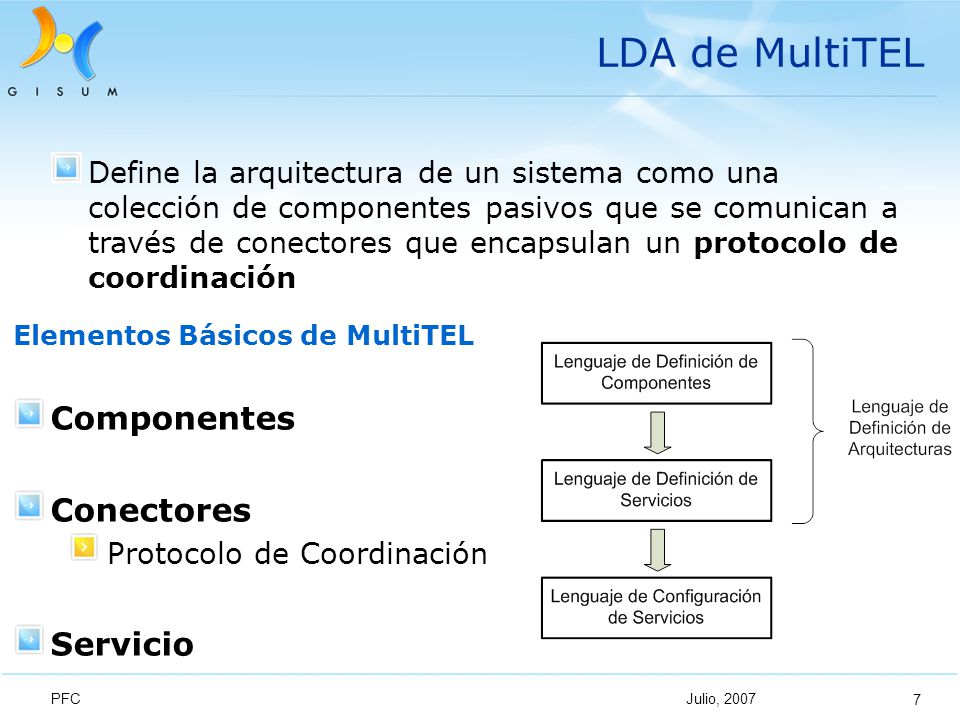

7 Julio, 2007 PFC 7 LDA de MultiTEL Elementos Básicos de MultiTEL Componentes Conectores Protocolo de Coordinación Servicio Define la arquitectura de un sistema como una colección de componentes pasivos que se comunican a través de conectores que encapsulan un protocolo de coordinación

8 Julio, 2007 PFC 8 MultiTELxADL ElementosxADLLDC+LDS MultiTELMultiTELxADL Componentes ComponentTypetipo-componente Se extiende ComponentType: MTComponentType Conectores ConnectorTypetipo-conector Se extiende ConnectorType: MTConnectorType Links No tieneNo los usa Interfaces InterfaceType seccion-interfaz de los componentes. Se extiende InterfaceType: MTInterfaceType Servicio No tienetipo-serviciomTProgramLDS

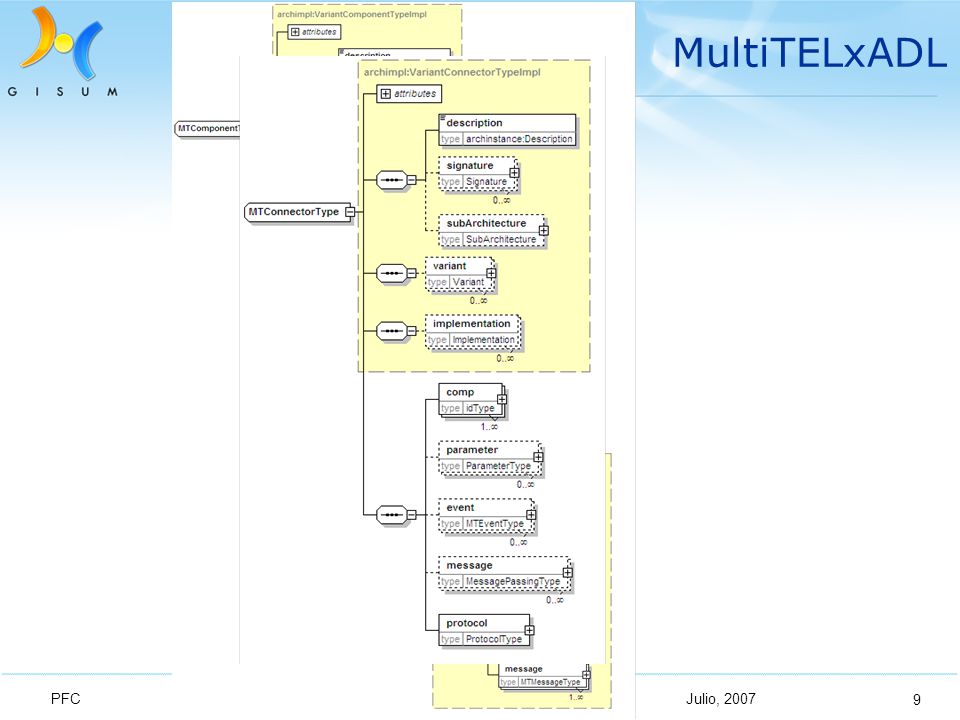

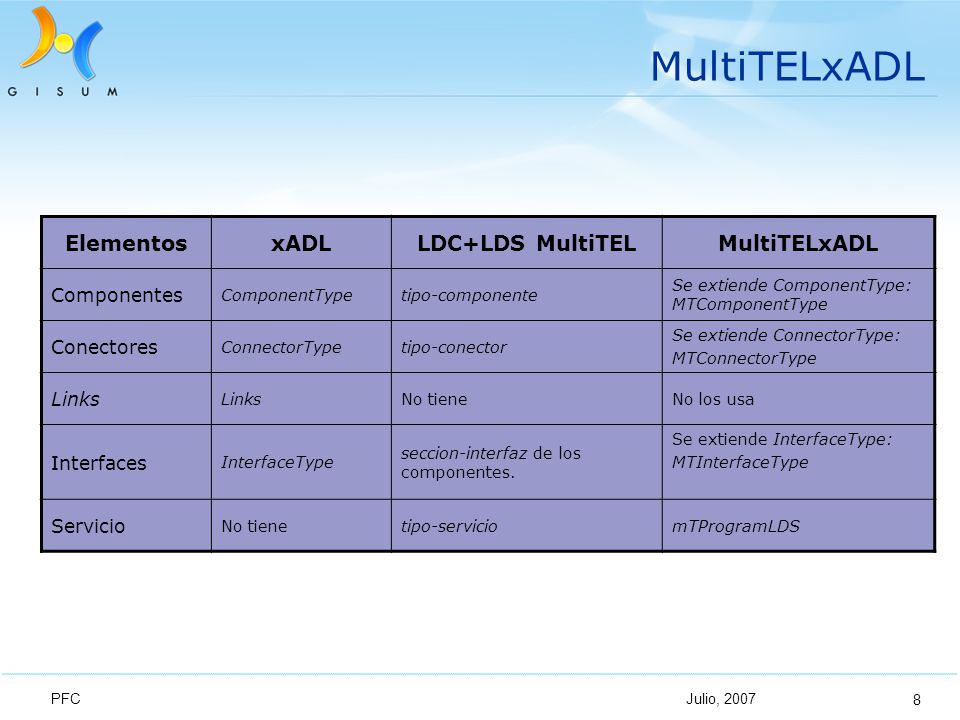

9 Julio, 2007 PFC 9 MultiTELxADL

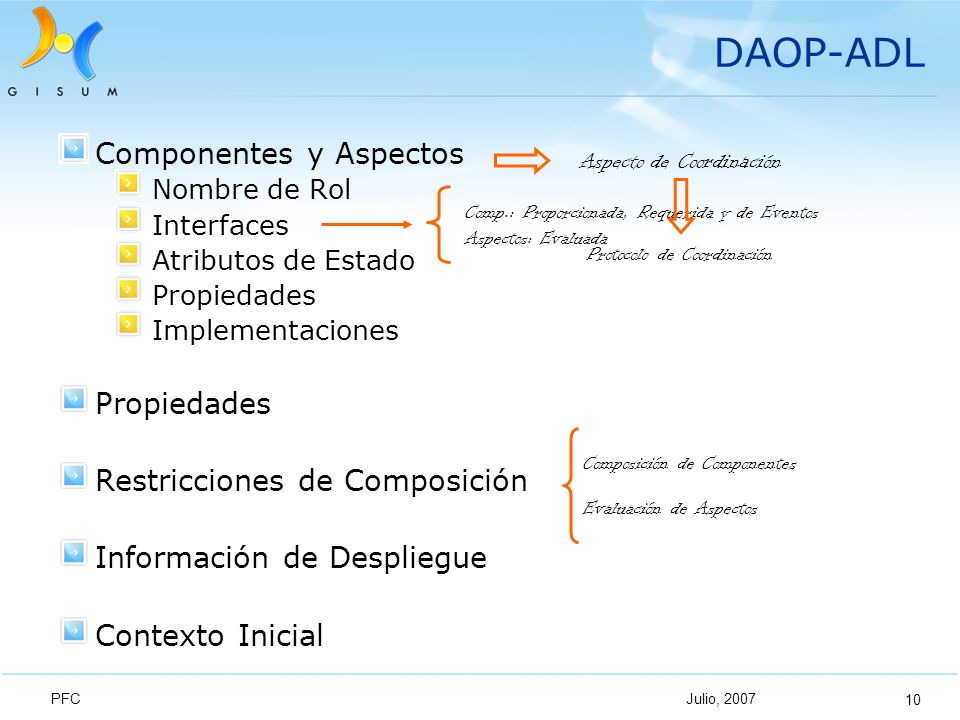

10 Julio, 2007 PFC 10 DAOP-ADL Componentes y Aspectos Nombre de Rol Interfaces Atributos de Estado Propiedades Implementaciones Propiedades Restricciones de Composición Información de Despliegue Contexto Inicial Comp.: Proporcionada, Requerida y de Eventos Aspectos: Evaluada Composición de Componentes Evaluación de Aspectos Aspecto de Coordinación Protocolo de Coordinación

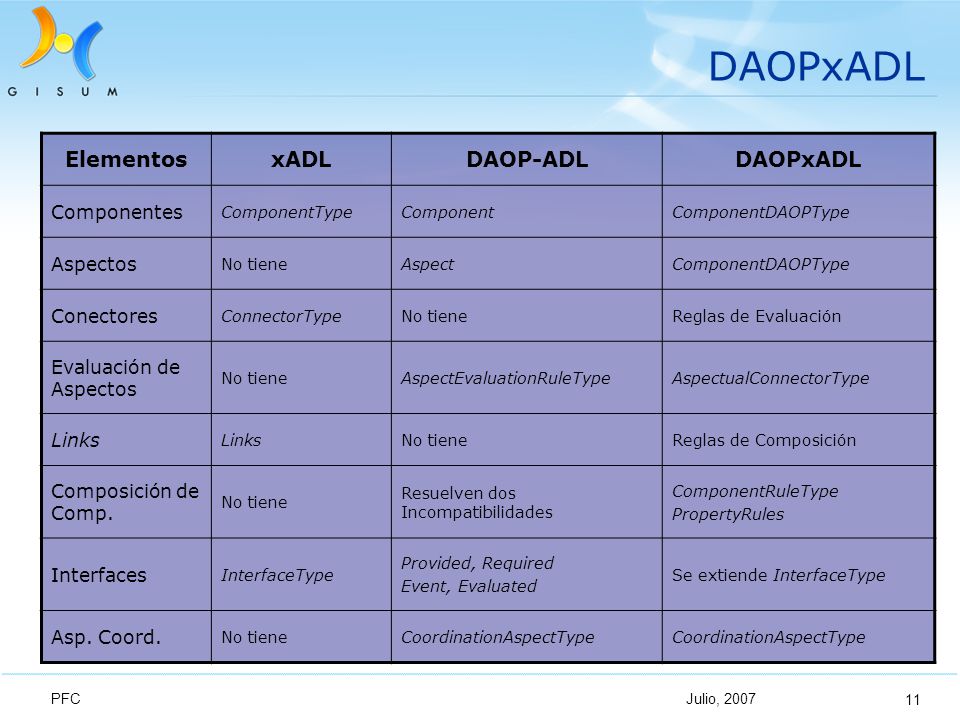

11 Julio, 2007 PFC 11 DAOPxADL ElementosxADLDAOP-ADLDAOPxADL Componentes ComponentTypeComponentComponentDAOPType Aspectos No tieneAspectComponentDAOPType Conectores ConnectorTypeNo tieneReglas de Evaluación Evaluación de Aspectos No tieneAspectEvaluationRuleTypeAspectualConnectorType Links No tieneReglas de Composición Composición de Comp. No tiene Resuelven dos Incompatibilidades ComponentRuleType PropertyRules Interfaces InterfaceType Provided, Required Event, Evaluated Se extiende InterfaceType Asp. Coord. No tieneCoordinationAspectType

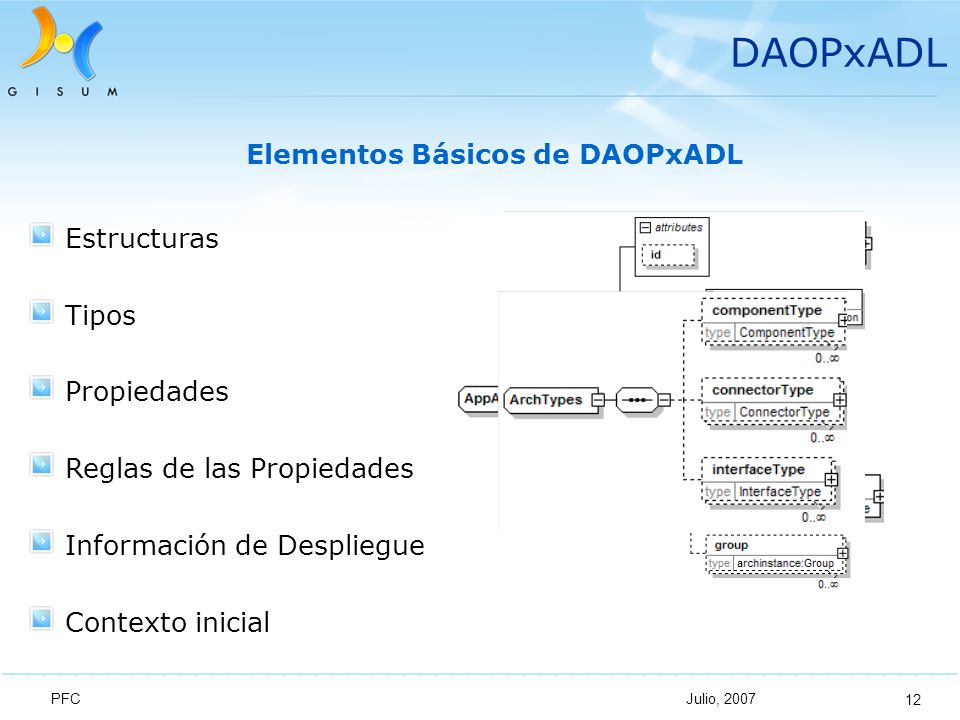

12 Julio, 2007 PFC 12 DAOPxADL Elementos Básicos de DAOPxADL Estructuras Tipos Propiedades Reglas de las Propiedades Información de Despliegue Contexto inicial

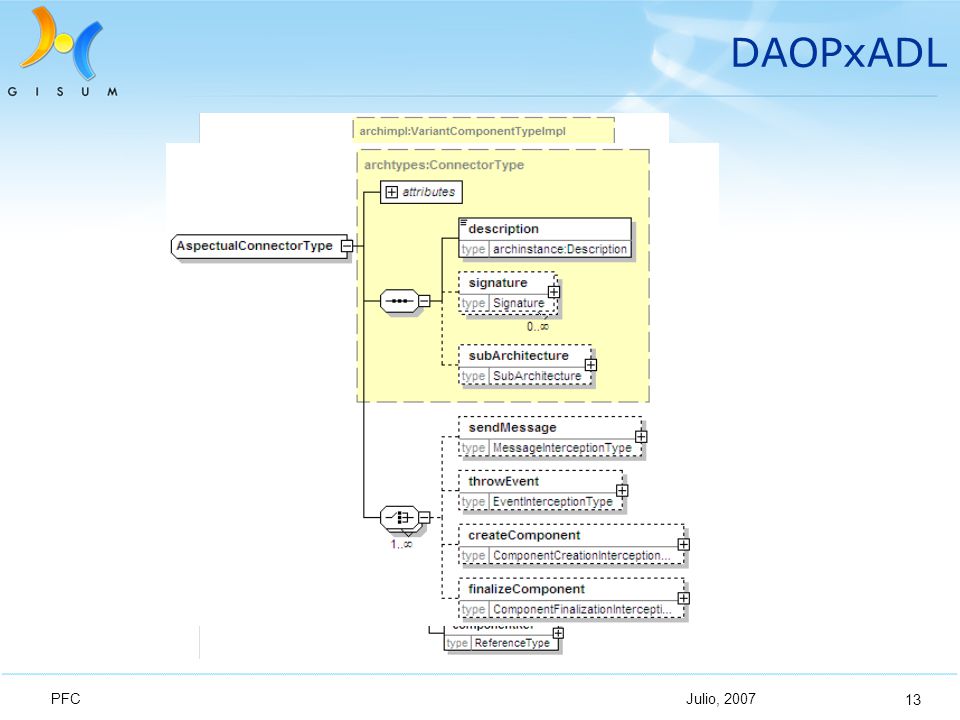

13 Julio, 2007 PFC 13 DAOPxADL

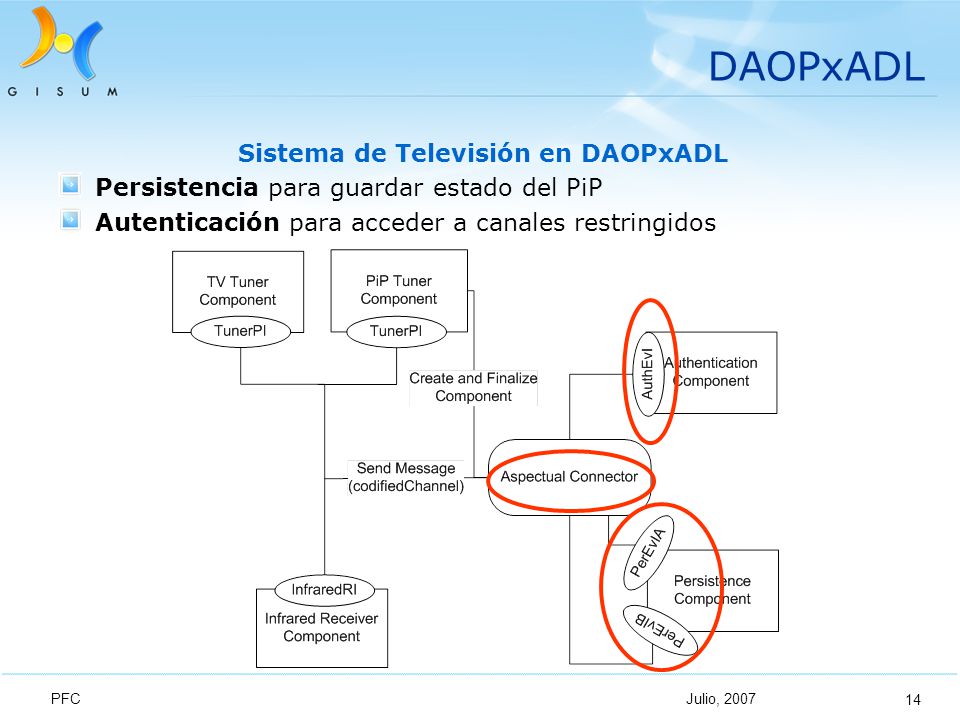

14 Julio, 2007 PFC 14 DAOPxADL Sistema de Televisión en DAOPxADL Persistencia para guardar estado del PiP Autenticación para acceder a canales restringidos

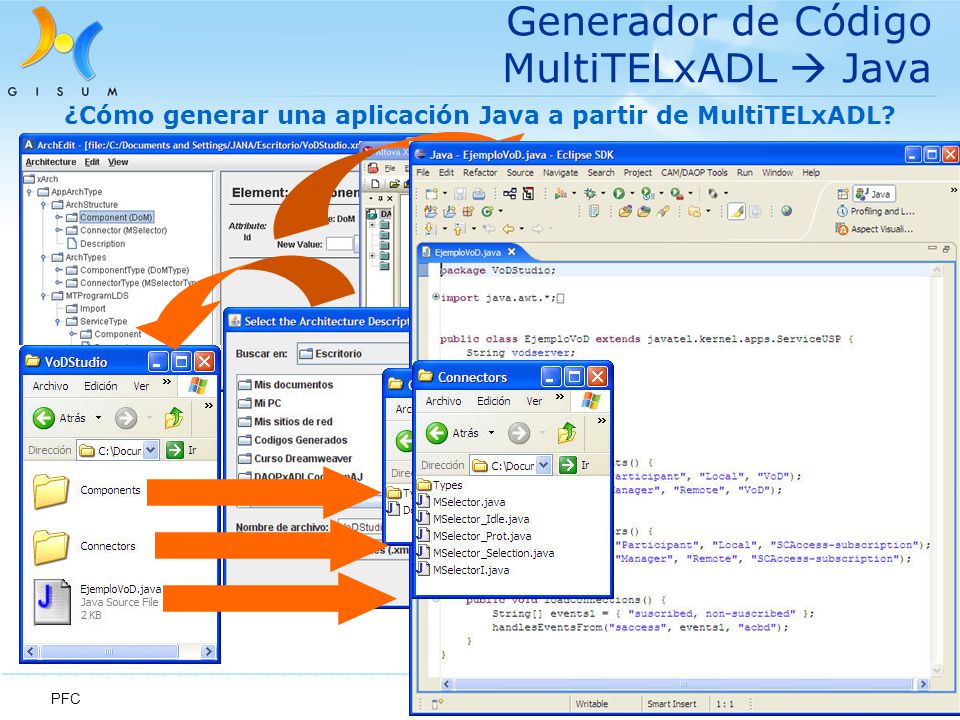

15 Julio, 2007 PFC 15 Generador de Código MultiTELxADL  Java ¿Cómo generar una aplicación Java a partir de MultiTELxADL?

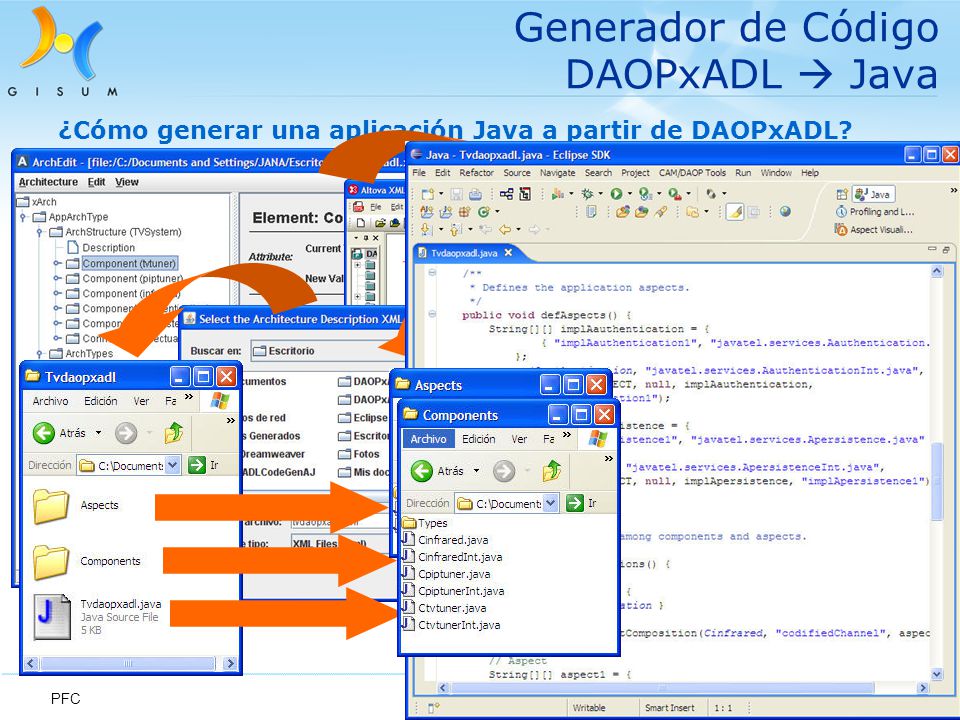

16 Julio, 2007 PFC 16 Generador de Código DAOPxADL  Java ¿Cómo generar una aplicación Java a partir de DAOPxADL?

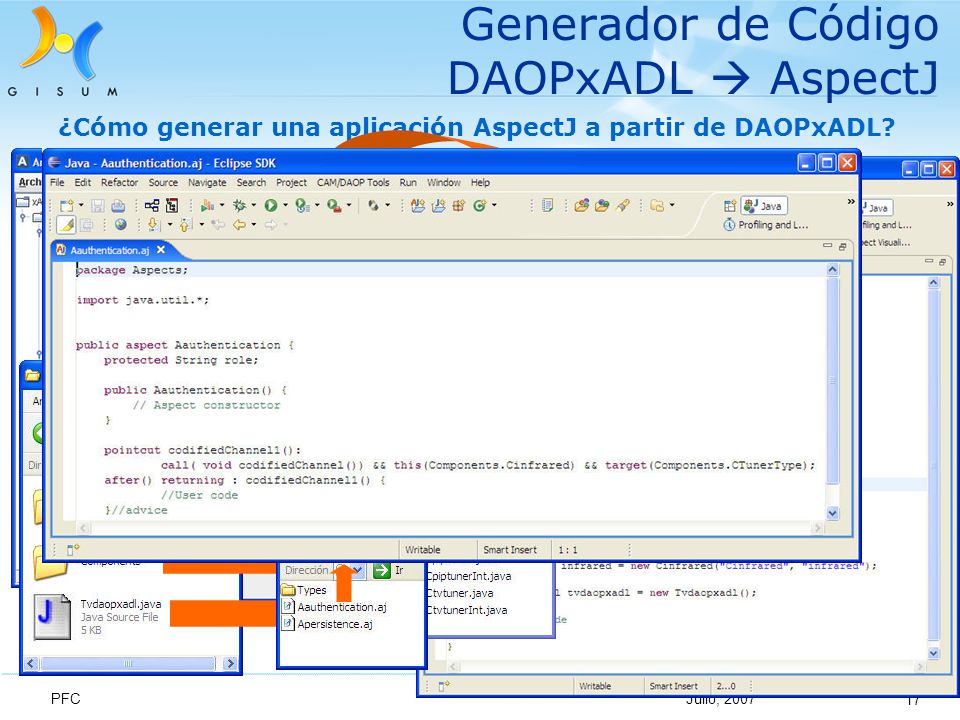

17 Julio, 2007 PFC 17 Generador de Código DAOPxADL  AspectJ ¿Cómo generar una aplicación AspectJ a partir de DAOPxADL?

18 Julio, 2007 PFC 18 Generador de Código DAOPxADL  JBoss AOP ¿Cómo generar una aplicación JBoss AOP a partir de DAOPxADL?

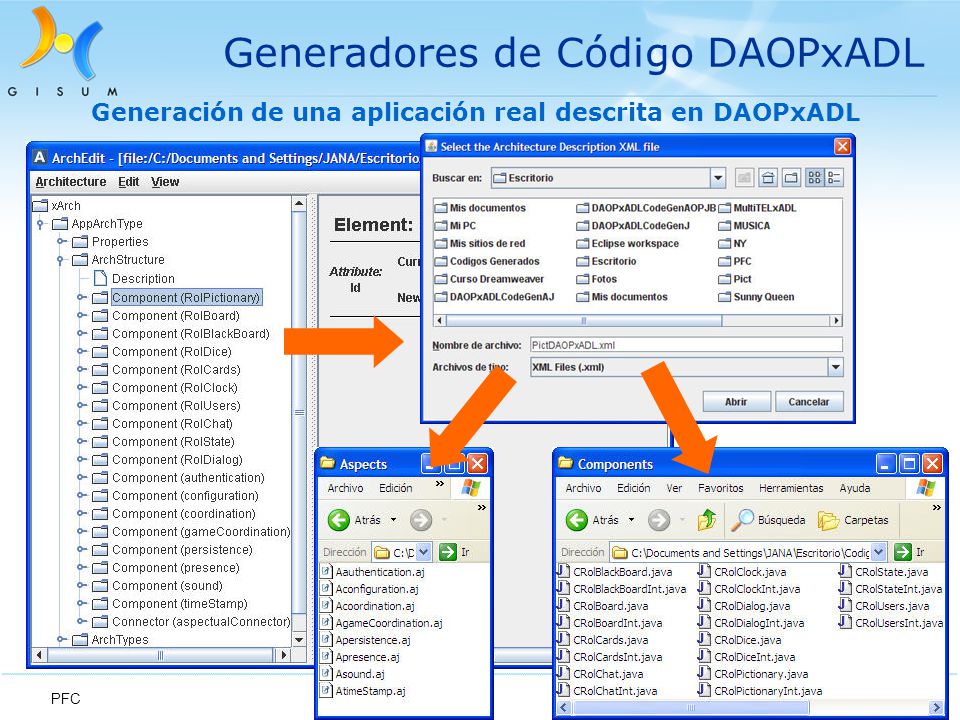

19 Julio, 2007 PFC 19 Generadores de Código DAOPxADL Generación de una aplicación real descrita en DAOPxADL

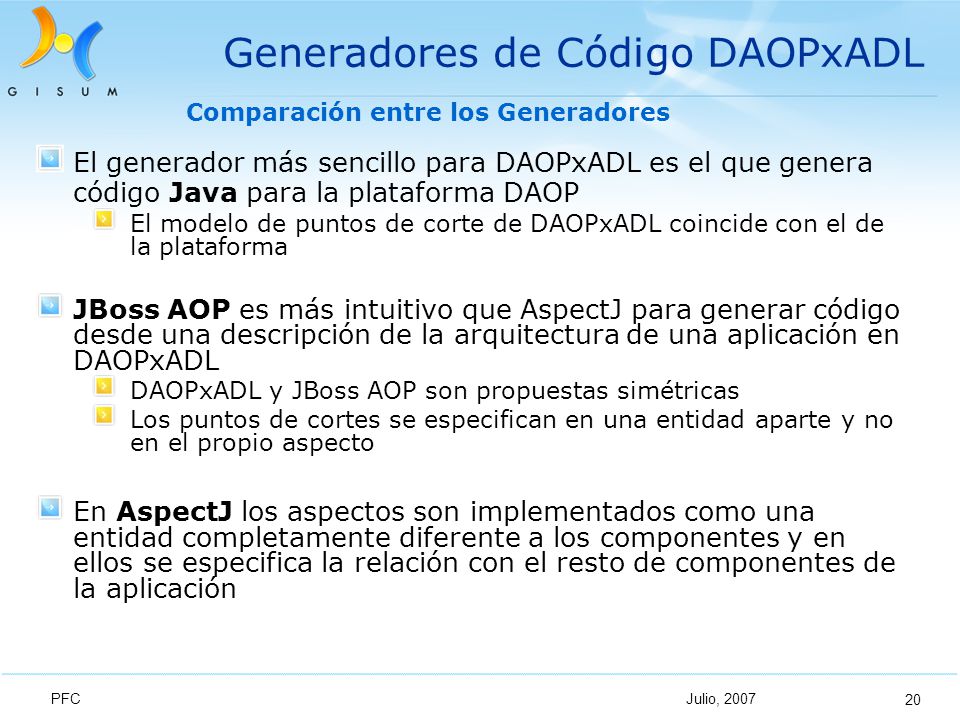

20 Julio, 2007 PFC 20 Generadores de Código DAOPxADL Comparación entre los Generadores El generador más sencillo para DAOPxADL es el que genera código Java para la plataforma DAOP El modelo de puntos de corte de DAOPxADL coincide con el de la plataforma JBoss AOP es más intuitivo que AspectJ para generar código desde una descripción de la arquitectura de una aplicación en DAOPxADL DAOPxADL y JBoss AOP son propuestas simétricas Los puntos de cortes se especifican en una entidad aparte y no en el propio aspecto En AspectJ los aspectos son implementados como una entidad completamente diferente a los componentes y en ellos se especifica la relación con el resto de componentes de la aplicación

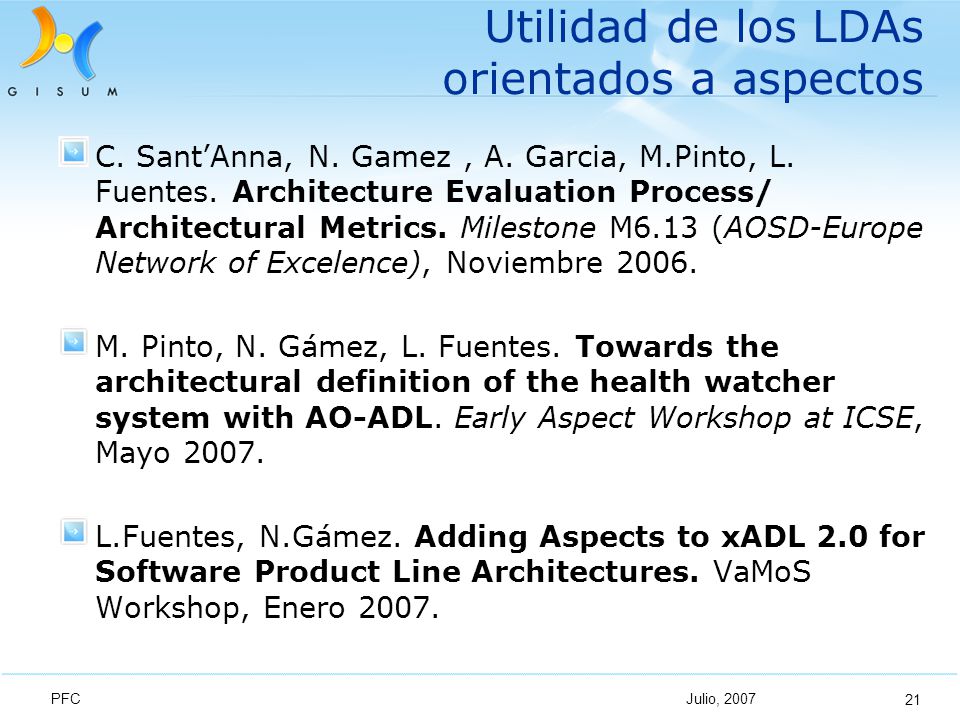

21 Julio, 2007 PFC 21 Utilidad de los LDAs orientados a aspectos C. Sant’Anna, N. Gamez, A. Garcia, M.Pinto, L. Fuentes. Architecture Evaluation Process/ Architectural Metrics. Milestone M6.13 (AOSD-Europe Network of Excelence), Noviembre 2006. M. Pinto, N. Gámez, L. Fuentes. Towards the architectural definition of the health watcher system with AO-ADL. Early Aspect Workshop at ICSE, Mayo 2007. L.Fuentes, N.Gámez. Adding Aspects to xADL 2.0 for Software Product Line Architectures. VaMoS Workshop, Enero 2007.

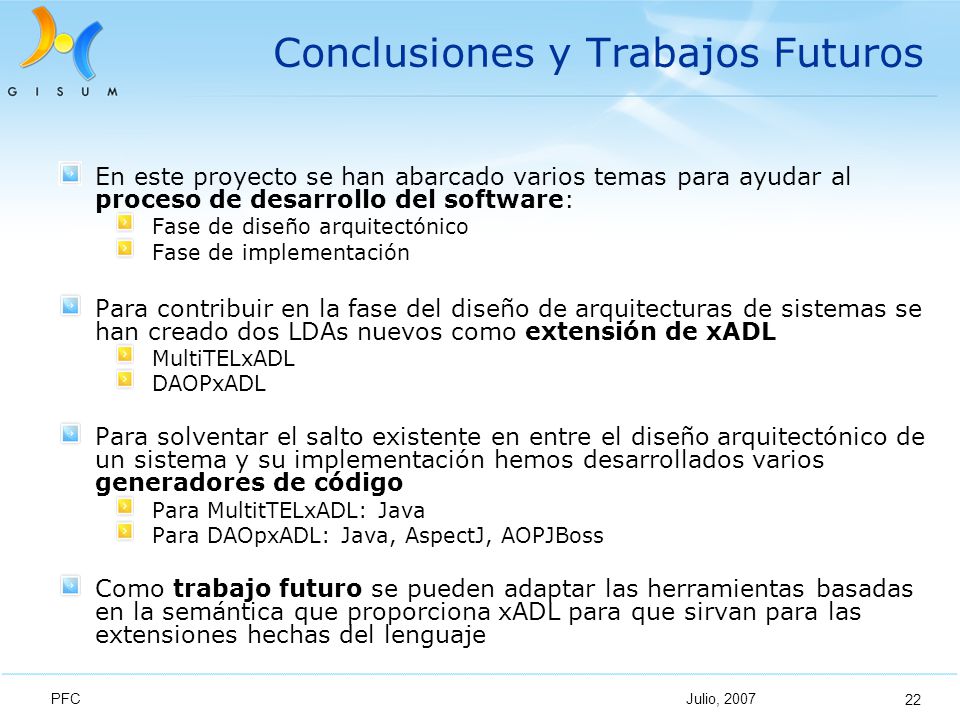

22 Julio, 2007 PFC 22 Conclusiones y Trabajos Futuros En este proyecto se han abarcado varios temas para ayudar al proceso de desarrollo del software: Fase de diseño arquitectónico Fase de implementación Para contribuir en la fase del diseño de arquitecturas de sistemas se han creado dos LDAs nuevos como extensión de xADL MultiTELxADL DAOPxADL Para solventar el salto existente en entre el diseño arquitectónico de un sistema y su implementación hemos desarrollados varios generadores de código Para MultitTELxADL: Java Para DAOpxADL: Java, AspectJ, AOPJBoss Como trabajo futuro se pueden adaptar las herramientas basadas en la semántica que proporciona xADL para que sirvan para las extensiones hechas del lenguaje

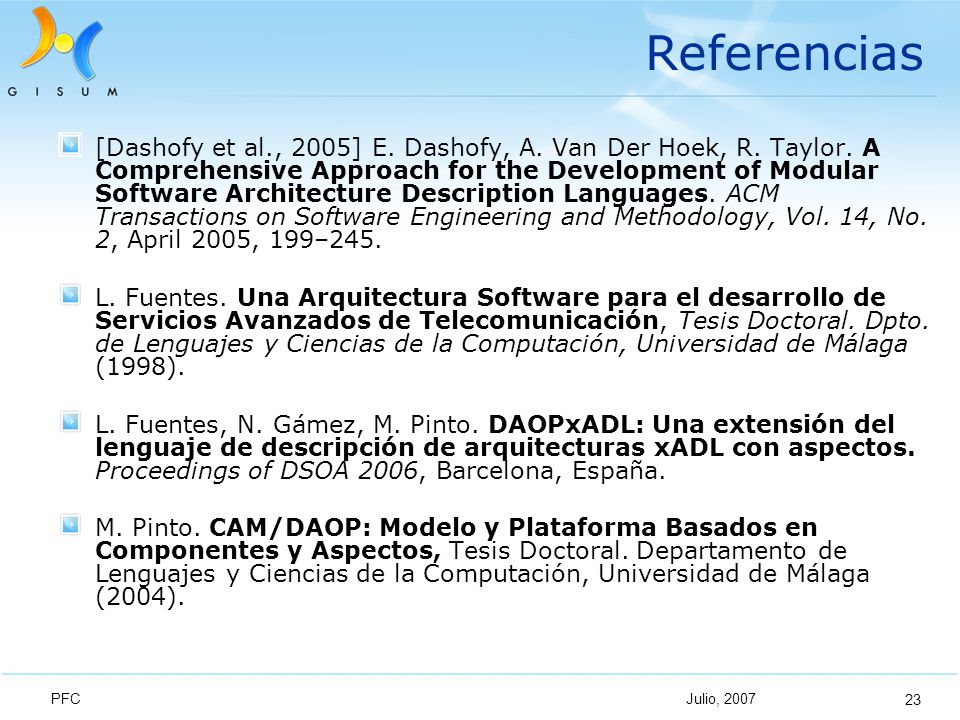

23 Julio, 2007 PFC 23 Referencias [Dashofy et al., 2005] E. Dashofy, A. Van Der Hoek, R. Taylor. A Comprehensive Approach for the Development of Modular Software Architecture Description Languages. ACM Transactions on Software Engineering and Methodology, Vol. 14, No. 2, April 2005, 199–245. L. Fuentes. Una Arquitectura Software para el desarrollo de Servicios Avanzados de Telecomunicación, Tesis Doctoral. Dpto. de Lenguajes y Ciencias de la Computación, Universidad de Málaga (1998). L. Fuentes, N. Gámez, M. Pinto. DAOPxADL: Una extensión del lenguaje de descripción de arquitecturas xADL con aspectos. Proceedings of DSOA 2006, Barcelona, España. M. Pinto. CAM/DAOP: Modelo y Plataforma Basados en Componentes y Aspectos, Tesis Doctoral. Departamento de Lenguajes y Ciencias de la Computación, Universidad de Málaga (2004).
