EFECTO DE LA LONGITUD DE REGISTRO – FORMATO IEEE-754

Presentación del tema: "EFECTO DE LA LONGITUD DE REGISTRO – FORMATO IEEE-754"— Transcripción de la presentación:

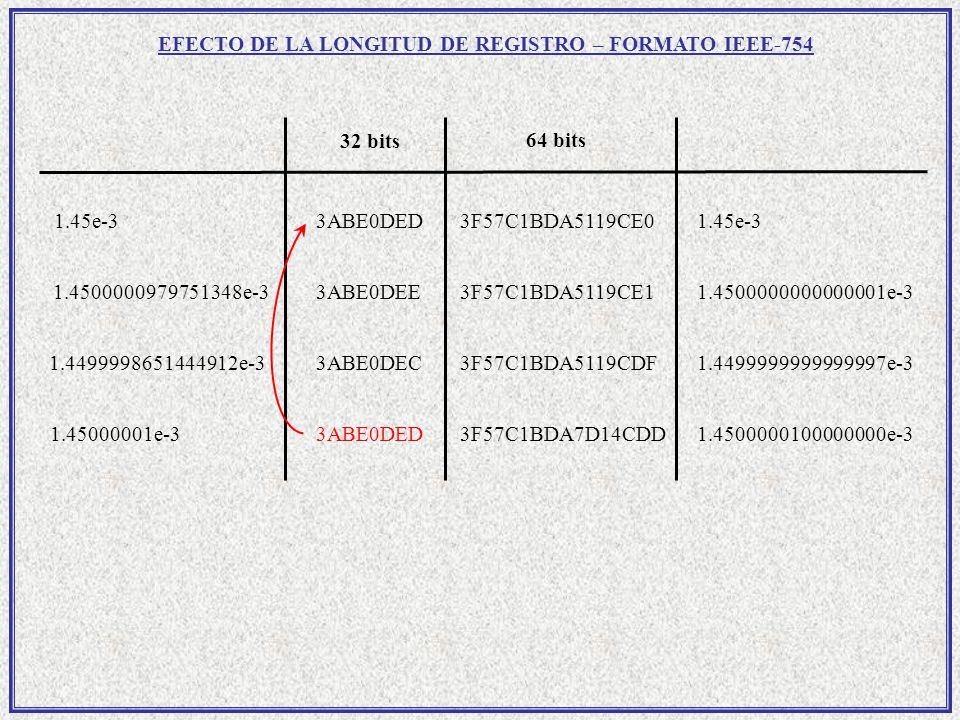

1 EFECTO DE LA LONGITUD DE REGISTRO – FORMATO IEEE-754
32 bits 64 bits 1.45e-3 3ABE0DED 3F57C1BDA5119CE0 1.45e-3 3ABE0DED e-3 3ABE0DEE 3F57C1BDA5119CE1 e-3 e-3 3ABE0DEC 3F57C1BDA5119CDF e-3 e-3 3F57C1BDA7D14CDD e-3

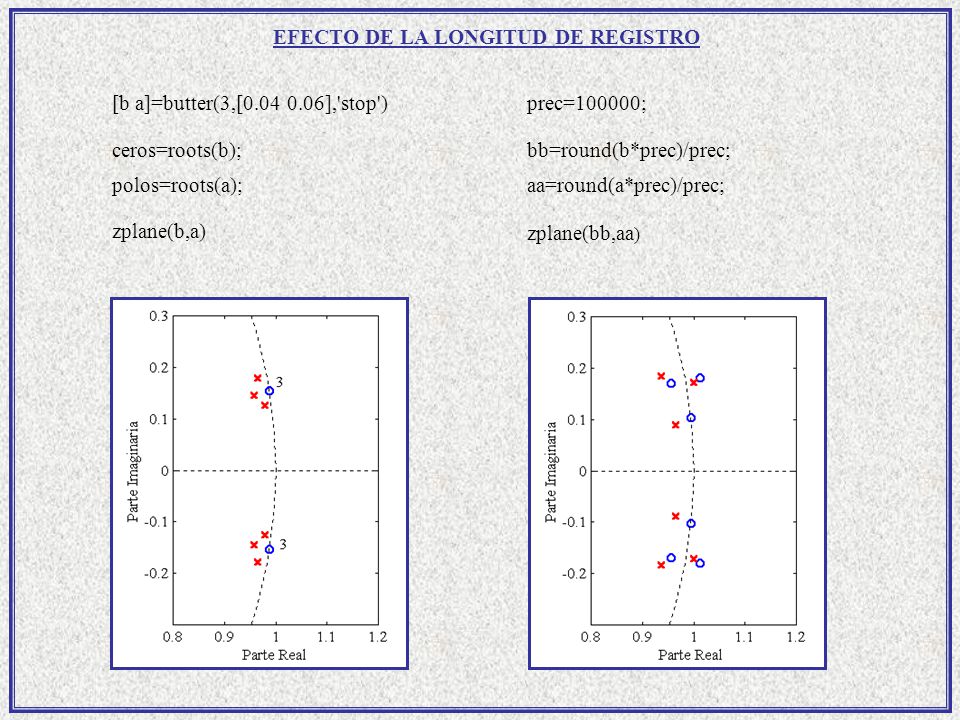

2 EFECTO DE LA LONGITUD DE REGISTRO
[b a]=butter(3,[ ],'stop') ceros=roots(b); polos=roots(a); zplane(b,a) prec=100000; bb=round(b*prec)/prec; aa=round(a*prec)/prec; zplane(bb,aa)

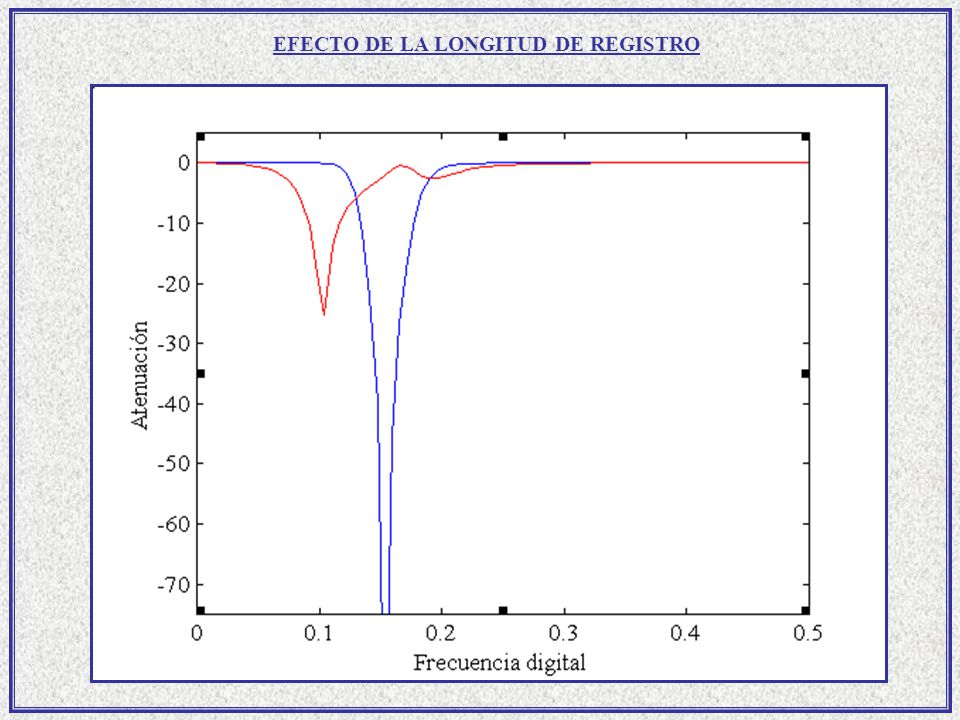

3 EFECTO DE LA LONGITUD DE REGISTRO

4 ESTRUCTURAS PARA LA REALIZACION DE FILTROS DIGITALES
1 Filtros IIR: 1.1 Forma Directa

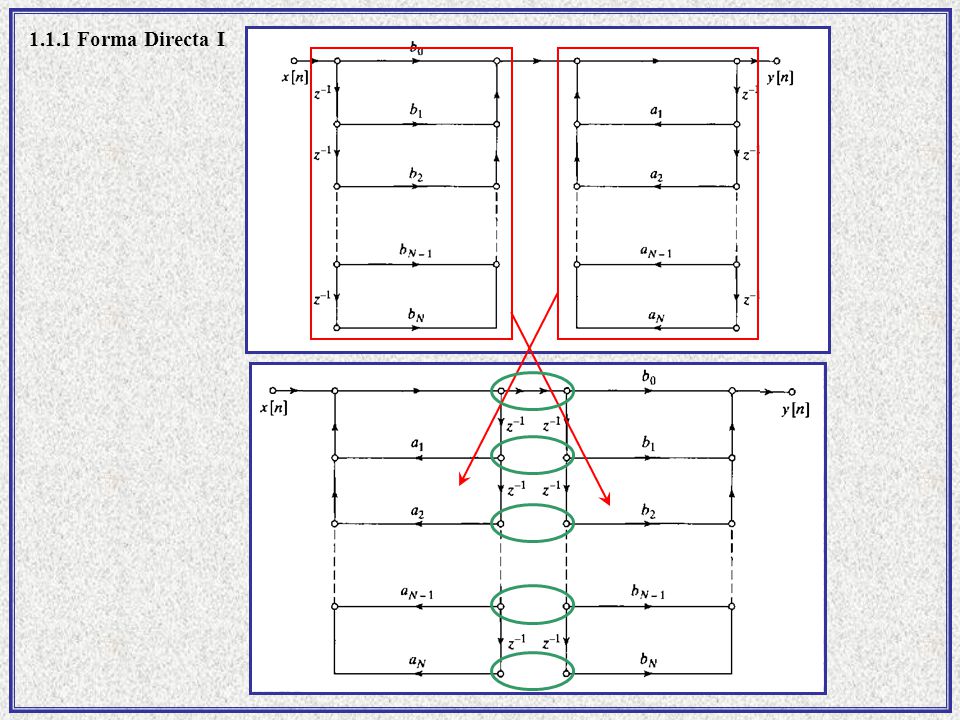

5 1.1.1 Forma Directa I

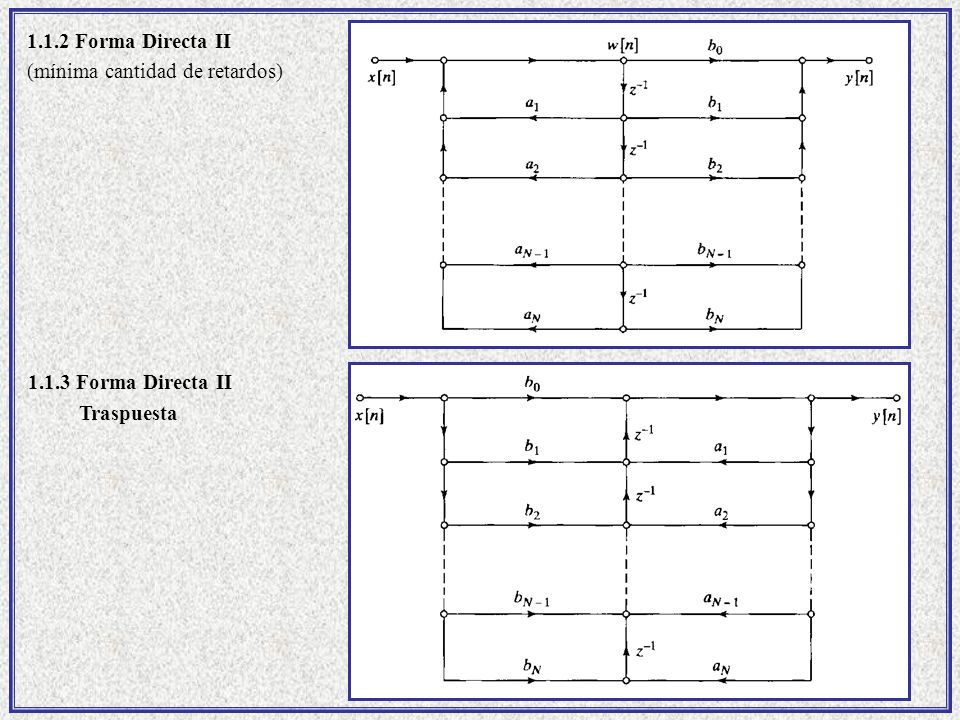

6 1.1.2 Forma Directa II (mínima cantidad de retardos) 1.1.3 Forma Directa II Traspuesta

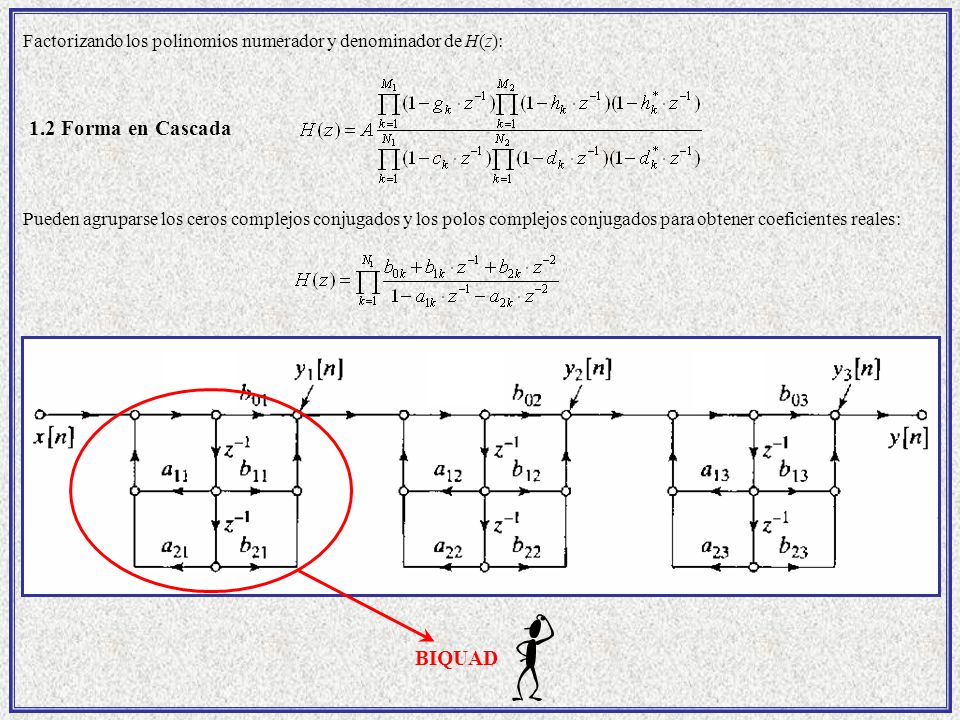

7 1.2 Forma en Cascada BIQUAD
Factorizando los polinomios numerador y denominador de H(z): 1.2 Forma en Cascada Pueden agruparse los ceros complejos conjugados y los polos complejos conjugados para obtener coeficientes reales: BIQUAD

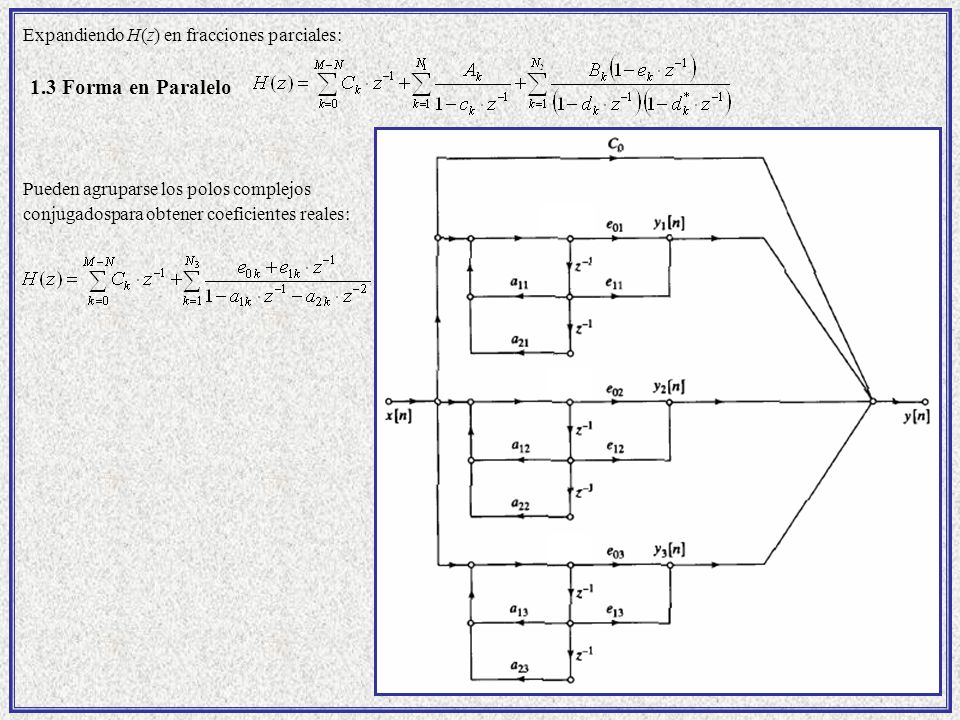

8 1.3 Forma en Paralelo Expandiendo H(z) en fracciones parciales:
Pueden agruparse los polos complejos conjugadospara obtener coeficientes reales:

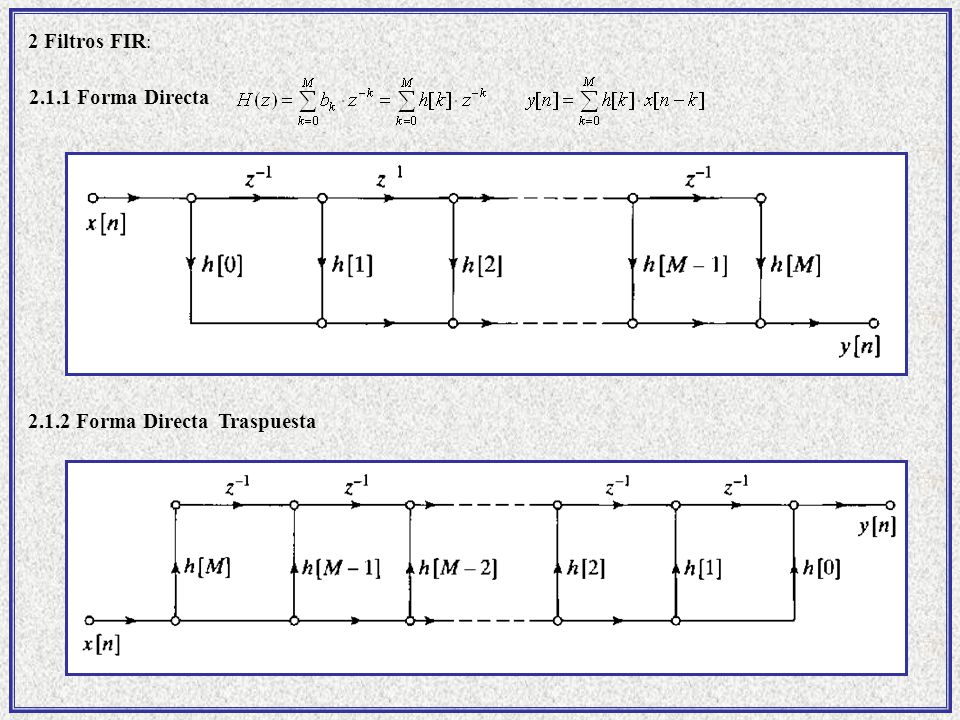

9 2 Filtros FIR: 2.1.1 Forma Directa 2.1.2 Forma Directa Traspuesta

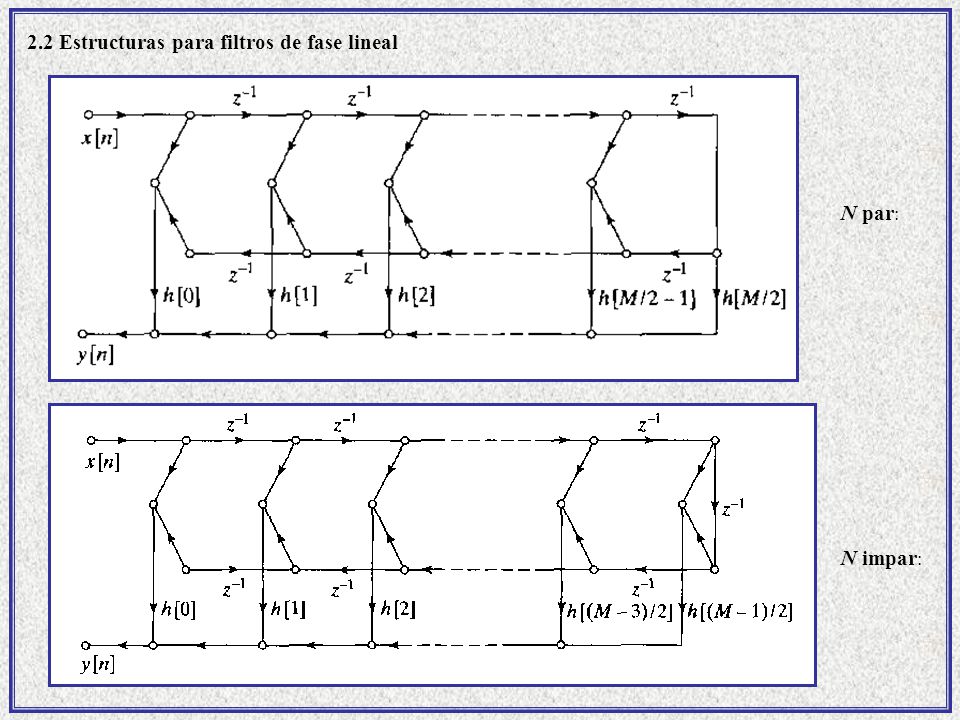

10 2.2 Estructuras para filtros de fase lineal
N par: N impar:

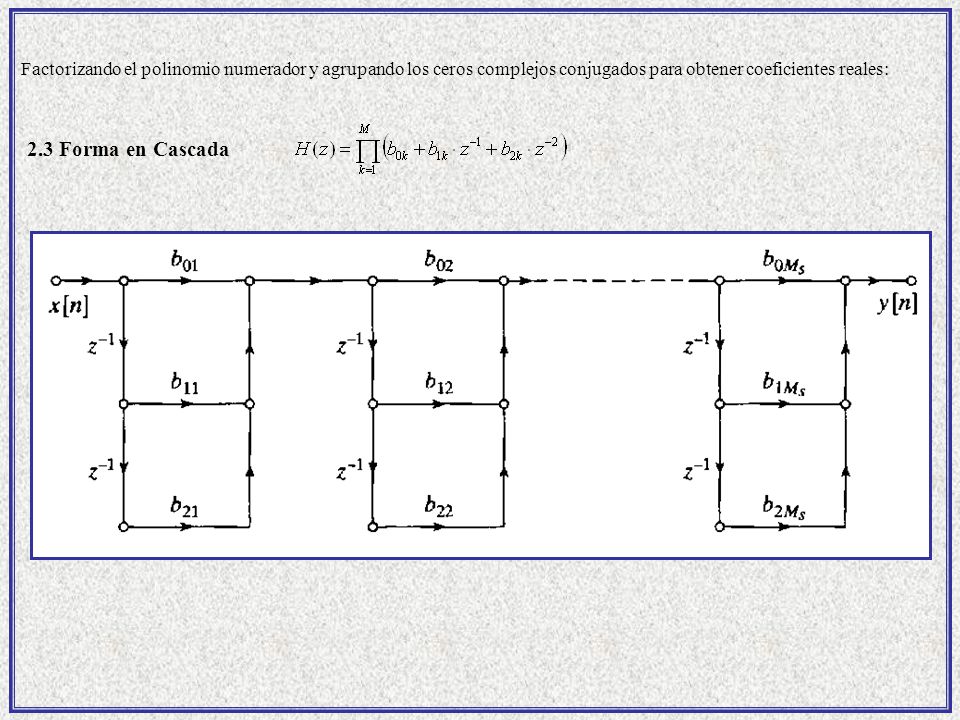

11 Factorizando el polinomio numerador y agrupando los ceros complejos conjugados para obtener coeficientes reales: 2.3 Forma en Cascada

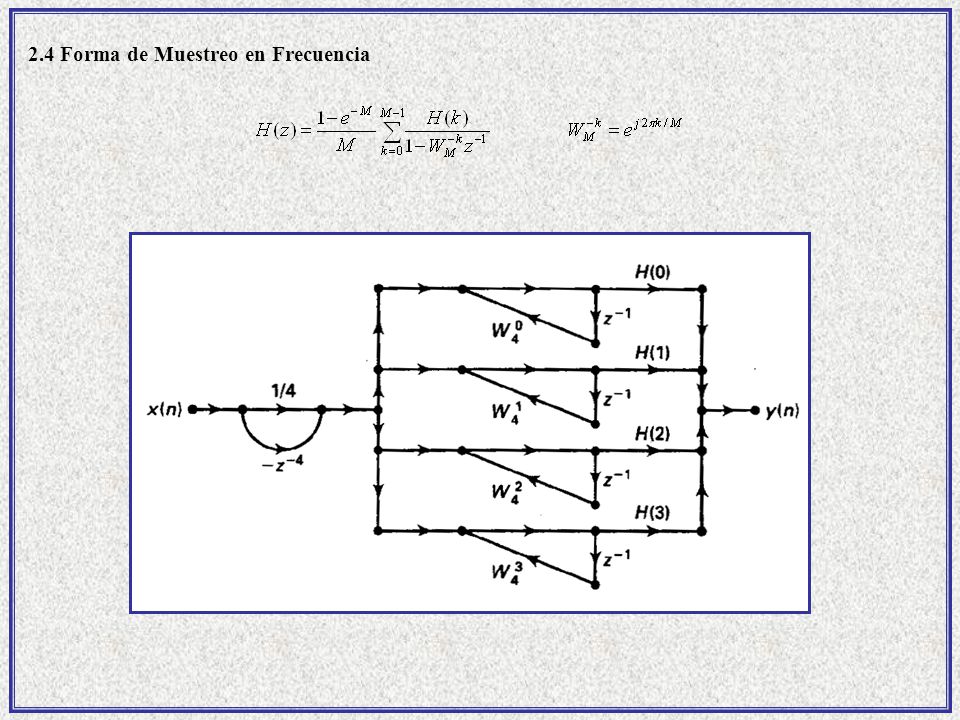

12 2.4 Forma de Muestreo en Frecuencia
