1 Inversores Aarón Sánchez Juárez

2 Operación y mantenimiento Costos

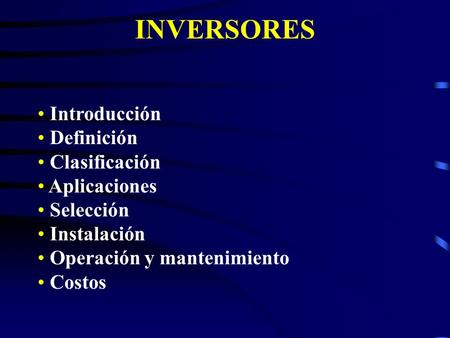

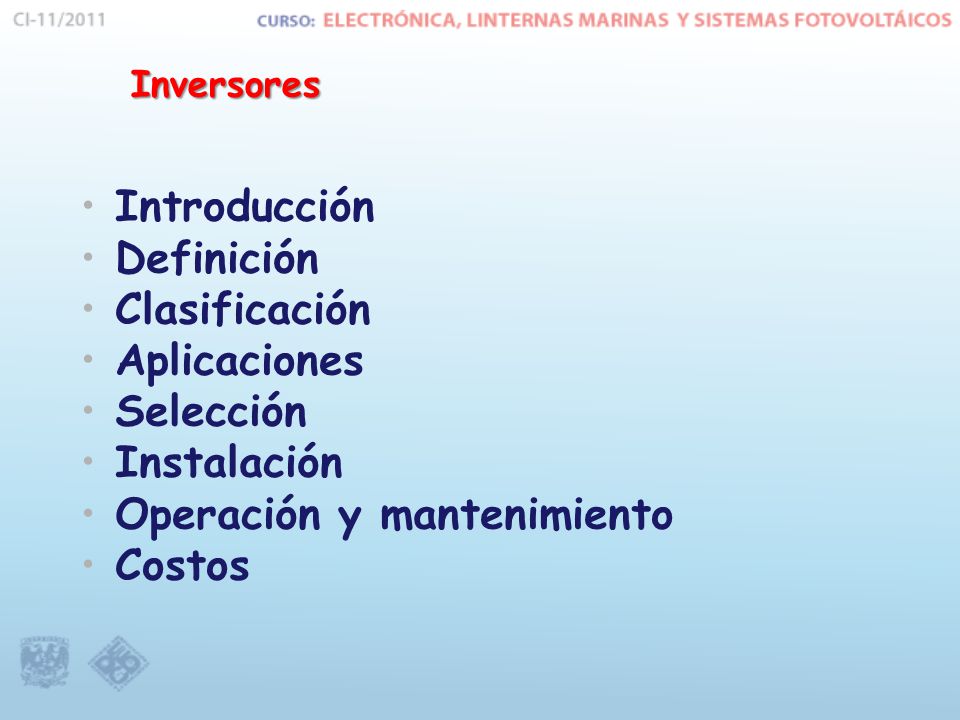

Inversores Introducción Definición Clasificación Aplicaciones Selección Instalación Operación y mantenimiento Costos

3 Sistemas fotovoltaicos autónomos
Los Sistemas Fotovoltaicos Autónomos (SFA) son un conjunto de elementos interconectados entre sí con el fin de proporcionar energía eléctrica a un conjunto de cargas, de forma despachable, entendiéndose como cargas los elementos de iluminación, equipos de telecomunicación, frigoríficos, bombas hidráulicas, etc.

4 Elementos de un sistema fotovoltaico autónomo (sfa).
* Inversores (convertidores DC-AC): Conectados a los SFA cuando se tienen cargas que requieran de corriente alterna. Regulador de carga Cargas AC Baterías Generador FV Inversor

5 Principios comunes En todo el mundo se utiliza la energía en corriente alterna ya que es mas barato y más fácil distribuirla. Su limitante principal es que no es posible almacenarla. La mayoría de todos los aparatos electrodomésticos operan con corriente alterna.

6 Los sistemas de generación de energía eléctrica con Sistemas Fotovoltaicos producen electricidad en corriente directa o continua. La corriente continua es posible almacenarla, pero al transmitirla se pierde energía, por lo que se requiere de un cable de buen calibre. El uso de electrodomésticos en AC en los Sistemas Fotovoltaicos requieren de un acondicionador de energía que transforme la corriente directa en corriente alterna.

7 A Inversores Convierten la corriente continua en corriente alterna
Deben regular la tensión de salida Deben proporcionar una onda lo más senoidal posible, sin armónicos A Controlador CD corriente continua Funciones principales de los inversores para sistemas fotovoltaicos autónomos son: Panel solar AC corriente alterna Batería Inversor

8 Símbolos para la representación de convertidores CC/CA (Inversores)
Inversor monofásico Los inversores que se pueden encontrar pueden ser monofásicos o trifásicos a 50 o 60Hz con diferentes voltajes nominales de entrada y un amplio rango de potencias disponibles. Inversor Trifásico

9 Definición y clasificación de inversores
Definición: Dispositivo electrónico que convierte la energía eléctrica CD a CA. Clasificación: Se clasifican básicamente por su potencia nominal de salida, sin embargo existen otros parámetros a considerar como son: El tipo de onda: cuadrada, senoidal, senoidal modificada (cuasi - senoidal), Voltaje para protecciones, Opciones como la de inversor – cargador… Los inversores autónomos pueden clasificarse en función de la forma de onda de la tensión de salida: Senoidales: Tienen un cuidadoso filtrado de la señal generada. En general son la mejor opción para la alimentación de cargas AC, no presentando ningún problema en relación con la THD o estabilidad de la tensión. Algunos tipos de consumos electrónicos como los equipos de telecomunicaciones o instrumentación delicada pueden requerir su utilización. Los inversores que producen ondas senoidales se están imponiendo sobre el resto de inversores que están cayendo en desuso, incluso para las aplicaciones más simple.

10 Características convertidoras
RETO: Convertir la corriente directa con voltaje nominal de 12 V (24, 36 ó 48 V) a una onda con frecuencia de 60 Hz (ó 50 Hz) y un voltaje de 120 V (ó 240 V). Los inversores se fabrican considerando dos etapas convertidoras: una sintetizadora y otra filtradora. La etapa sintetizadora produce una onda de impulsos a partir de una tensión DC. La etapa filtradora se ocupa de eliminar los armónicos indeseados de la onda de impulsos para tener a la salida de esta etapa una señal totalmente senoidal.

11 Diferentes formas de onda en corriente alterna
Periodo de oscilación

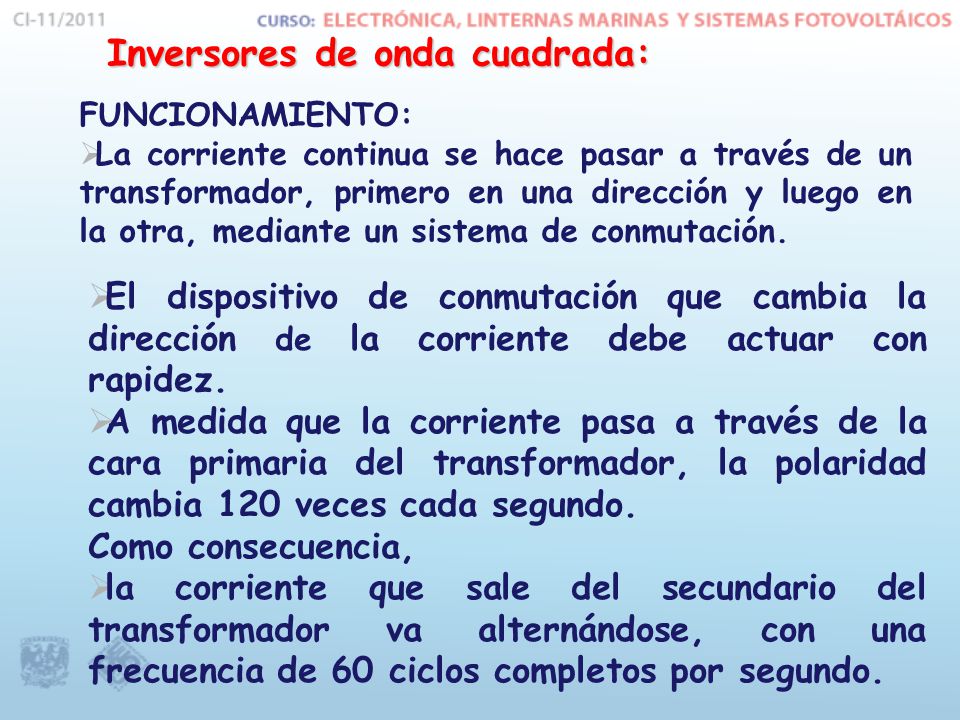

12 Inversores de onda cuadrada:
FUNCIONAMIENTO: La corriente continua se hace pasar a través de un transformador, primero en una dirección y luego en la otra, mediante un sistema de conmutación. El dispositivo de conmutación que cambia la dirección de la corriente debe actuar con rapidez. A medida que la corriente pasa a través de la cara primaria del transformador, la polaridad cambia 120 veces cada segundo. Como consecuencia, la corriente que sale del secundario del transformador va alternándose, con una frecuencia de 60 ciclos completos por segundo. Onda cuadrada: Son los más económicos. Se basan en un simple «Pulsado» de la potencia DC de entrada, con muy poca modulación o filtrado. La onda resultante tiene un gran contenido en armónicos no deseados. La distorsión armónica total (THD) es bastante elevada, en torno al 40% y su rendimiento esta en torno al 50 y 60% la potencia de sobrecarga es baja, del 10-20% de la potencia nominal. Su regulación de voltaje también es muy baja. Se suelen utilizar con pequeñas cargas inductivas o resistivas, aunque algunos tipos de cargas pueden no operar satisfactoriamente.

13 La dirección del flujo de corriente a través de la cara primaria del transformador se cambia muy bruscamente, de manera que la forma de onda del secundario es "cuadrada", representada en la figura mediante color morado. Características: Económicos. Baja eficiencia Producen demasiados armónicos que generan interferencias (ruidos).

14 Circuito inversor onda cuadrada

15 Inversores de onda senoidal modificada
Son más sofisticados y caros. Utilizan técnicas de modulación de ancho de impulso. El ancho de la onda es modificada para acercarla lo más posible a una onda senoidal. La salida no es todavía una auténtica onda senoidal, pero está bastante próxima. El contenido de armónicos es menor que en la onda cuadrada. En el gráfico se representa en color azul. Son los que mejor relación calidad/precio ofrecen para la conexión de iluminación, televisión o variadores de frecuencia. Onda Semi-senoidal: Presentan una THD del 20% y sus rendimientos son mayores del 90%. Son utilizados en electrificación rural, para alimentar los electrodomésticos más usuales, incluyendo ordenadores y equipos musicales. Algunas cargas como las impresoras laser, los microondas y los relojes (que pueden adelantar un 50%) pueden presentar problemas de operación con este tipo de inversores.

16 Inversores de onda senoidal:
Con una electrónica más elaborada se puede conseguir una onda senoidal pura. Las eficiencias típicas son de más del 90%. La incorporación de microprocesadores permiten funciones de: telecontrol, medición de energía consumida, selección de batería. El costo es mayor que el de los inversores de onda cuadrada o cuasi-senoidal. Sólo algunos motores de inducción y aparatos de control ó equipo médico requieren una forma de onda senoidal pura. Para otro tipo de carga es preferible utilizar inversores menos caros pero eficientes. Senoidales: Tienen un cuidadoso filtrado de la señal generada. En general son la mejor opción para la alimentación de cargas AC, no presentando ningún problema en relación con la THD o estabilidad de la tensión. Algunos tipos de consumos electrónicos como los equipos de telecomunicaciones o instrumentación delicada pueden requerir su utilización. Los inversores que producen ondas senoidales se están imponiendo sobre el resto de inversores que están cayendo en desuso, incluso para las aplicaciones más simple.

17 Comparación de Perfiles de Onda 120V (Raíz Media Cuadrada)

18 Aplicaciones Para el caso concreto de los sistemas fotovoltaicos, los inversores tienen su principal aplicación en instalaciones donde la demanda de energía es en corriente alterna. Cuando la potencia producida es grande que no conviene distribuirla en corriente directa.

19 Selección CRITERIOS SELECCIÓN
La suma de las potencias de los equipos a operar simultáneamente deberá ser cuando mucho el 80% de la potencia nominal del inversor. Si el inversor opera continuamente las 24 horas se deberá seleccionar uno que al menos tenga 90% de eficiencia. Si por el contrario el uso será esporádico, se podrá optar por uno de baja eficiencia que será mucho más económico.

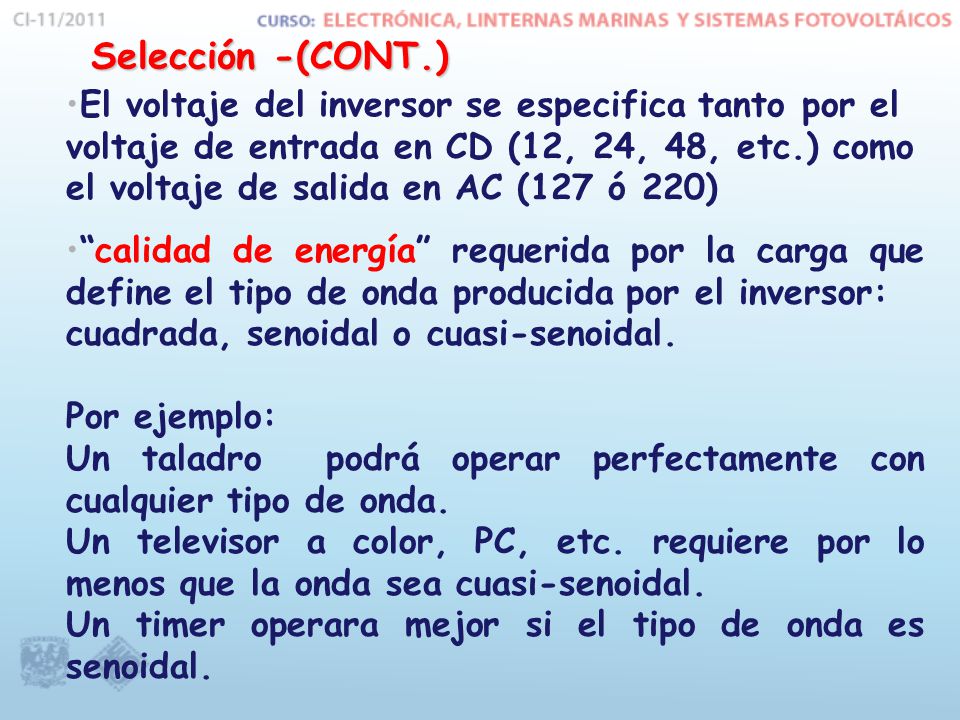

20 Selección -(CONT.) El voltaje del inversor se especifica tanto por el voltaje de entrada en CD (12, 24, 48, etc.) como el voltaje de salida en AC (127 ó 220) “calidad de energía” requerida por la carga que define el tipo de onda producida por el inversor: cuadrada, senoidal o cuasi-senoidal. Por ejemplo: Un taladro podrá operar perfectamente con cualquier tipo de onda. Un televisor a color, PC, etc. requiere por lo menos que la onda sea cuasi-senoidal. Un timer operara mejor si el tipo de onda es senoidal.

21 Selección -(CONT.) Protección por alto y bajo voltaje.
El siguiente punto a considerar en la selección son las protecciones como: Protección por alto y bajo voltaje. Protección contra inversión de polaridad. Protección contra descargas atmosféricas. Microprocesador, etc., Se deberá de considerar que entre más cualidades tenga el aparato, más costoso será.

22 CARACTERÍSTICAS ELÉCTRICAS
EXIGIDAS Potencia Pico: Capacidad de resistir potencias pico producidas por cargas inductivas que se generan, al inicio de operación de las cargas durante breves instantes, sin que se colapse el inversor (arranque de motores, arranque de lámparas fluorescentes, etc.). En un inversor senoidal se exige Alta Eficiencia: 70% trabajando a una potencia igual al 20% de la nominal.  85% cuando trabaje a una potencia superior al 40% de la nominal.

23 Estabilidad del voltaje.
Baja distorsión armónica. Posibilidad de poder ser combinado en paralelo. Esto permite un posible futuro crecimiento de la instalación y de la potencia de consumo. Arranque automático. Buen comportamiento frente a la variación de temperatura.

24 Instalación Tome en cuenta éstas recomendaciones antes de instalar: Estos equipos deberán estar en un lugar seco, protegido del agua, polvo, y del medio ambiente exterior. Evite instalar su equipo en un lugar donde existan gases, humos, y cerca del banco de baterías.

25 ¿En que sitio del diagrama eléctrico en el sistema FV se conecta el Inversor?
Dado que se espera una demanda grande de corriente, el inversor debe conectarse entre el controlador y las baterías. A Controlador Consumo en CC Panel solar Consumo en CA Batería Inversor

26 ¿Cómo se dimensiona un inversor?
Los inversores deben dimensionarse de dos formas. La primera es considerando los Watts de potencia eléctrica que el inversor puede suministrar durante su funcionamiento normal de forma continua. Los inversores son menos eficientes cuando se utilizan a un porcentaje bajo de su capacidad. Por esta razón no es conveniente sobredimensionarlos, deben ser elegidos con una potencia lo más cercana posible a la de la carga de consumo.

27 ¿Cómo se dimensiona un inversor?
La segunda forma de dimensionar el inversor es mediante la potencia de arranque. Algunos inversores pueden suministrar más de su capacidad nominal durante períodos cortos de tiempo. Esta capacidad es importante cuando se utilizan motores u otras cargas que requieren de 2 a 7 veces más potencia para arrancar que para permanecer en marcha una vez que han arrancado (motores de inducción, lámparas de gran potencia).

28 Inversores de corriente
La misión de los inversores de corriente, es convertir la corriente continua de 12, etc., Volt almacenada por la batería, en corriente alterna de Volt. Existen también inversores y equipos preparados para ser conectados a una red pública de suministro de energía eléctrica, que nos permiten inyectar en dicha red la energía fotovoltaica que nos sobre y poder de esta forma cobrar los kWh sobrantes que nosotros hemos generado a razón de 60 pts el kWh (Real Decreto 2818/1998. BOE del )

29 ¿Qué es un Inversor/Cargador?

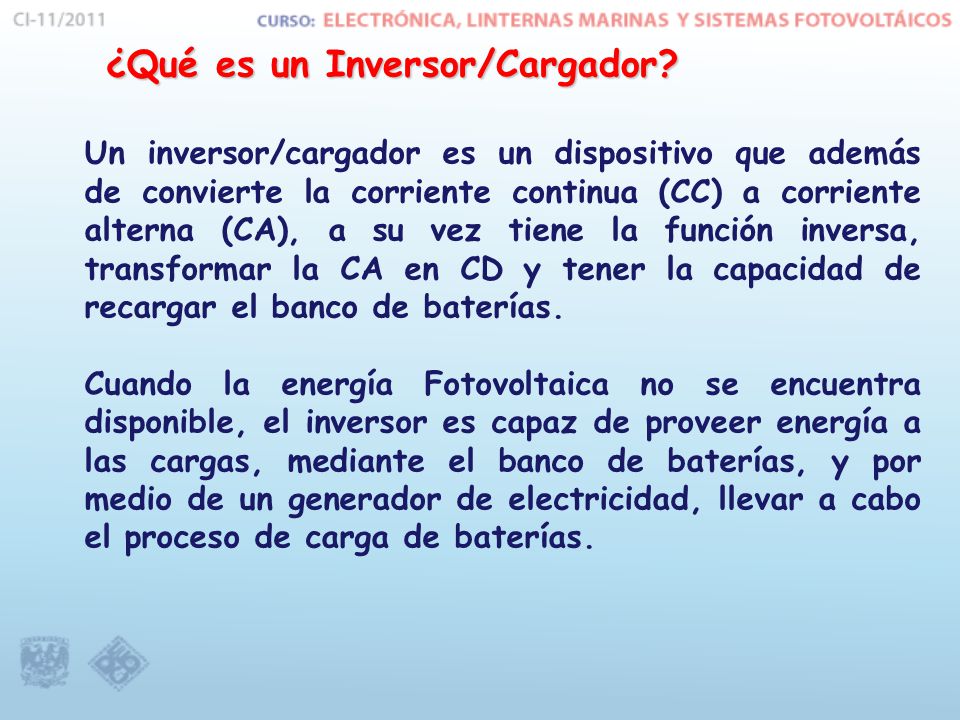

Un inversor/cargador es un dispositivo que además de convierte la corriente continua (CC) a corriente alterna (CA), a su vez tiene la función inversa, transformar la CA en CD y tener la capacidad de recargar el banco de baterías. Cuando la energía Fotovoltaica no se encuentra disponible, el inversor es capaz de proveer energía a las cargas, mediante el banco de baterías, y por medio de un generador de electricidad, llevar a cabo el proceso de carga de baterías.

30 Diagrama Baterías Cargas CA Control de Motogenerador Carga
Generador Eólico Red Eléctrica (CFE) Arreglo FV Inversor/Cargador Monofásico

31 Display, leds, botón pulsador Medidor principal Entrada AC
Entrada CD Generador opcional Generador o conex. a red Banco baterías Interfaces Act. Generador Y retroalimentación Display, leds, botón pulsador Medidor principal Entrada AC Posibilidad de mas fuentes CD Arreglo con Contr. de carga Sistema control Cargas Relevador interno, Generador o red. Panel Sec. Otras fuentes, Celda combustible Relevador de carga Inversor bidireccional Cargas criticas Acoplamiento AC en la salida

32 Características de un inversor/cargador

33 Inversores comerciales

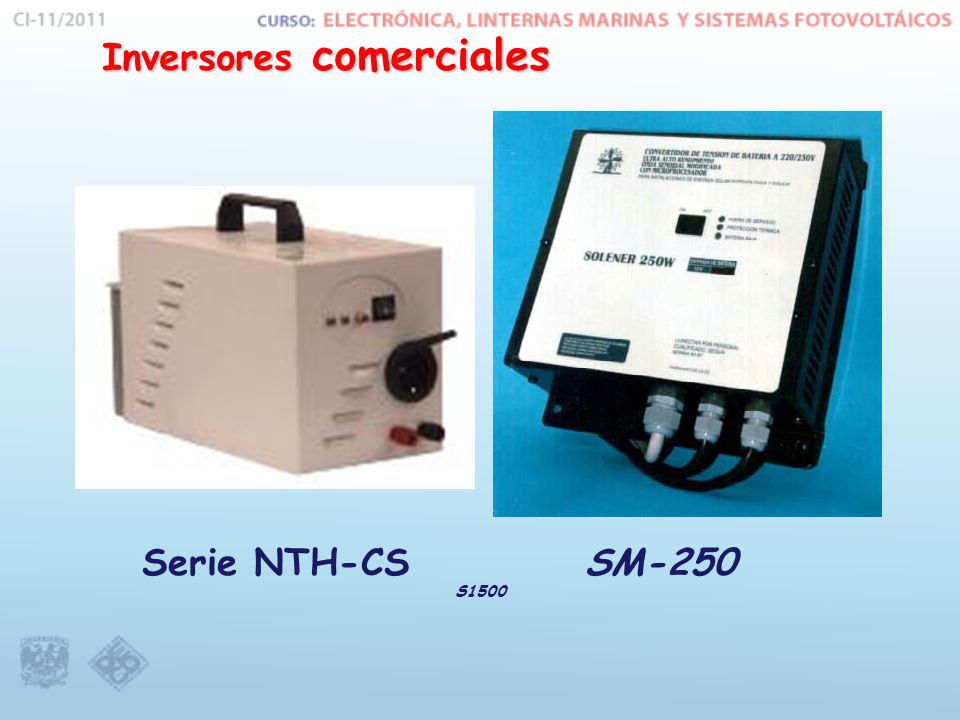

Serie NTH-CS SM-250 S1500

34 Inversores senoidales S-500 a S-3500
Descripción: Se trata de un inversor senoidal diseñado específicamente para energía solar, controlado por microprocesador. Utiliza modulación PWM con puente completo. Cumple las especificaciones vigentes sobre contenido de armónicos y compatibilidad EMI y RFI. Está protegido contra cortocircuito, sobrecarga, calentamiento excesivo, sobretensión, transitorios e inversión de polaridad. La inversión de polaridad no produce destrucción de fusibles como en equipos de otros fabricantes. S-500/S-600

35 Especificaciones (modelo S-1500, 24V):
Rango de funcionamiento: 20 a 32 Voltios Consignas de tensión: según acumulador (configurable por el usuario) Frecuencia de salida: 50Hz +/- 0,05% (cuarzo) (opcionalmente 60Hz) Tensión de salida: 230Vca +/- 1% (opcionalmente 120Vca) Potencia nominal: 25ºC, nivel del mar. Potencia pico: > 2800VA, 3 THD: 0.78% en tensión a la potencia nominal con carga resistiva Rendimiento: 86% a 100W, 93% a 400W, 90% a 900W (ver gráfico). Consumo medio en búsqueda: 24,00V (1.7W) Ventilación: por convección o forzada, según temperatura interna. Indicadores: 7 LEDs, alarma acústica y pantalla LCD 2X16 en 5 idiomas (español, francés, inglés, alemán y portugués). Ruido acústico: < 72 1 metro

36 Rendimiento (con carga resistiva) medido por el Laboratorio de Energías Renovables del Ciemat

37 La Serie DR de Xantrex Simple, Potente, Confiable y Eficiente
Los Inversores Xantrex Serie DR establecen un Nuevo estándar para inversores. Convierte potencia desde 12 o 24 volt Corriente Directa, a Corriente Alterna limpia, los DR1512/1524, DR2412/2424 y DR3624 pueden operar muchos de los aparatos y herramientas mas comunes, incluyendo micro-ondas, refrigeradores, herramientas de mano, televisores y computadores.

38 La Serie DR de Xantrex inversor/cargador
*Todas las especificaciones de potencia están basadas en ambientes de 25ºC y cargas resistivas.

39 La Serie DR de Xantrex (Precio)

40 La Serie SW de Xantrex (Senoidal
Especificaciones de la Serie SW de TRACE

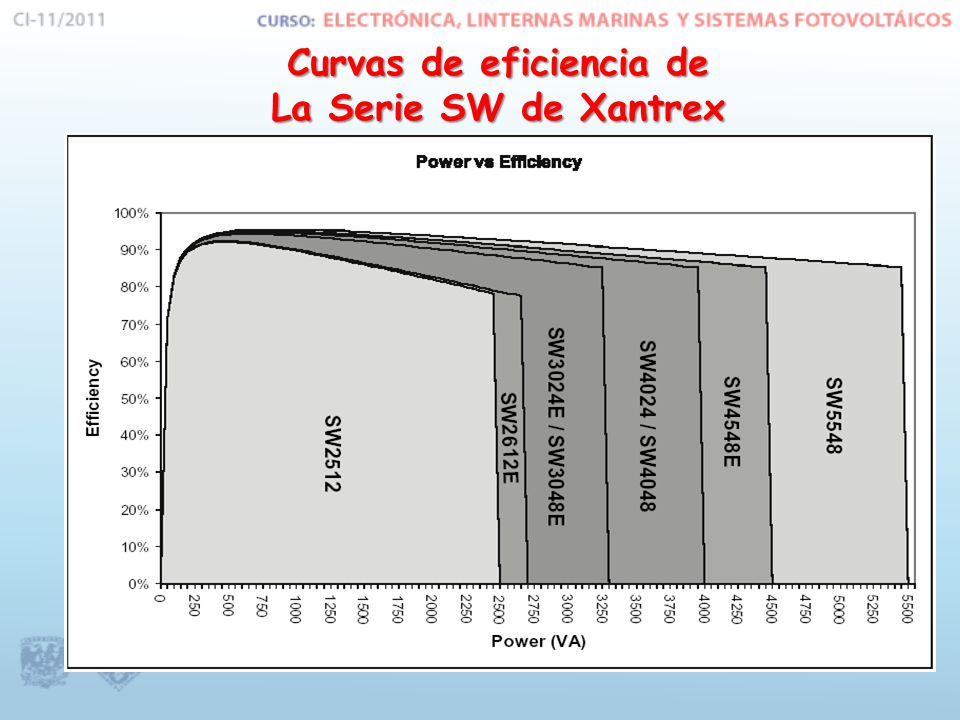

41 Curvas de eficiencia de
La Serie SW de Xantrex

42 Serie Centurión INVERSORES CC/CA
Esta unidad utiliza elementos de potencia de alta confiabilidad (mosfets). Aplicaciones: Energía solar Centrales de telefonía fija y móvil Sistemas no-break Subestaciones de distribución de energía Alimentación de máquinas y computadores

43 Características técnicas

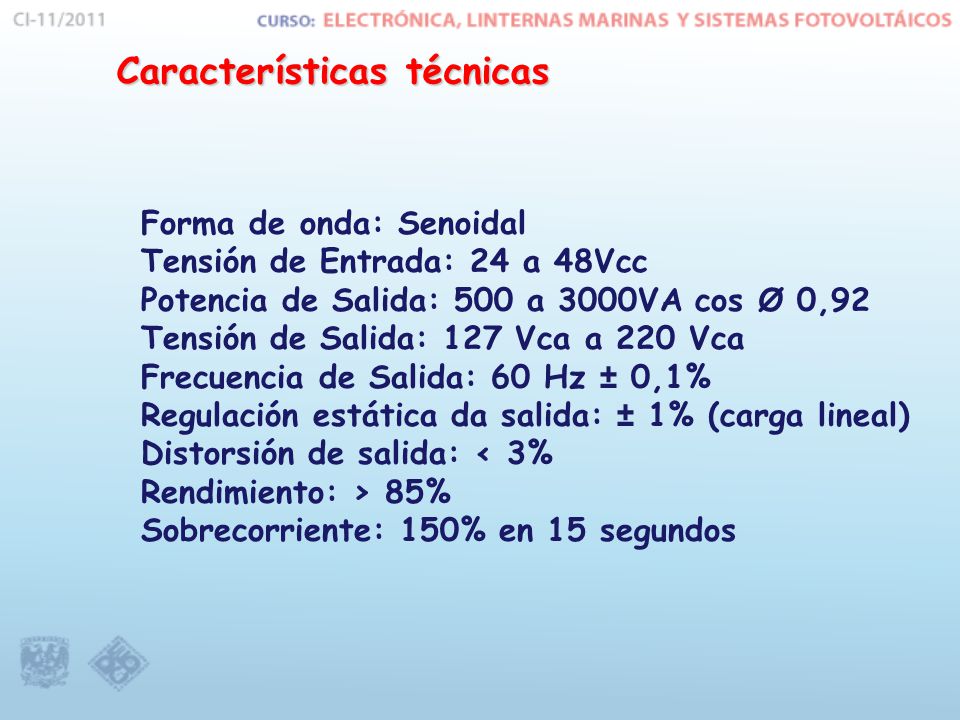

Forma de onda: Senoidal Tensión de Entrada: 24 a 48Vcc Potencia de Salida: 500 a 3000VA cos Ø 0,92 Tensión de Salida: 127 Vca a 220 Vca Frecuencia de Salida: 60 Hz ± 0,1% Regulación estática da salida: ± 1% (carga lineal) Distorsión de salida: < 3% Rendimiento: > 85% Sobrecorriente: 150% en 15 segundos

44 Inversores STUDER Albasolar presenta en el mercado fotovoltaico un nuevo modelo de inversores de onda sinusoidal de la casa suiza STUDER: el Joker. Se trata de un inversor de pequeña potencia (200, 400 y 800 W) pero lo suficientemente potente como para operar sin dificultades en instalaciones con televisión, ordenador o frigorífico, ya que ha sido desarrollado usando una avanzada tecnología como el control digital con un microcontrolador. El transformador toroidal y la etapa de potencia MOS le dota de la mejor eficiencia. Además presenta la opción de incluir regulador de carga para baterías. Esto hace el sistema solar mucho más simplificando y compacto.

45 Tensión salida Senoidal 230 V ± 5 % Frecuencia 50 Hz ± 0.05% Ventilación forzada desde 45º C Protección sobrecalentamiento SI Protección sobrecarga Protección cortocircuito Índice de protección IP 30 Alarma acústica antes de parada Salida Aislada

46 Tecnología Comercial Inversor/Cargador OutBack

47

48 Inversor-cargador Conermex
Características eléctricas

49 Xantrex™ XW Hybrid Inverter/Charger
Single phase grid-tie and off-grid inverter/charger

50 MAGNUM ENERGY Inversor - Cargador

51 SUNNY ISLAND 5048U Inversor - Cargador

52 SUNNY ISLAND2012/2224 Inversor-Cargador

53 Características eléctricas
Sunny Island 4248U Características eléctricas power output of 4200 watts

54 INVERSOR/CARGADOR TRACE SW2612 7800 Wp 12/220 V 2600 W
Inversor/Cargador ASP TC NL 13/12 Potencia nominal: 1000 VA. Tensión nominal entrada:12 V V. Tensión nominal de salida: 230 VAC Peso: 17 Kg. Garantía: 2 años. INVERSOR/CARGADOR TRACE SW Wp 12/220 V 2600 W Potencia nominal: 2600 VA. Eficiencia máxima: 92 %. Tensión nominal entrada: 12 V – 16.5V. Tensión nominal de salida: 220 V. Rango de temperatura: -40/+60 °C. Corriente máxima del cargador: 150 A.

55

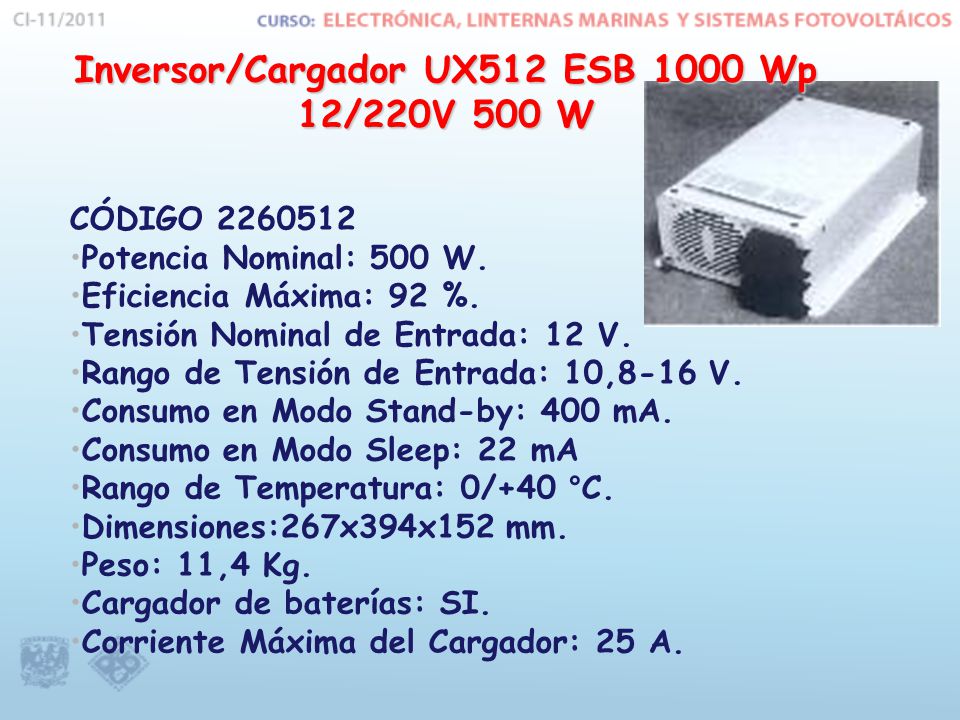

56 Inversor/Cargador UX512 ESB 1000 Wp 12/220V 500 W
CÓDIGO Potencia Nominal: 500 W. Eficiencia Máxima: 92 %. Tensión Nominal de Entrada: 12 V. Rango de Tensión de Entrada: 10,8-16 V. Consumo en Modo Stand-by: 400 mA. Consumo en Modo Sleep: 22 mA Rango de Temperatura: 0/+40 °C. Dimensiones:267x394x152 mm. Peso: 11,4 Kg. Cargador de baterías: SI. Corriente Máxima del Cargador: 25 A.

57 Convertidores SES - EUROPA
Convertidores de alto rendimiento de onda cuasi-senoidal y bajo consumo en stand-by. Aplicables a cualquier equipo eléctrico habitual del mercado (lámparas, electrodomésticos, ordenadores, bombas de agua, motores, centralitas telefónicas, frigoríficos, etc...). Tensión de salida estabilizada apropiada para equipos electrónicos sensibles. Todos los modelos incluyen: modo espera (stand-by) automático ajuste de sensibilidad en espera protección por sobrecarga protección por sobretensión en batería desconexión por batería baja desconexión por temperatura excesiva Selección de modo espera/servicio Activación remota

58 ONDULADORES~ SES 12-24V c.c. / 220V c.a. Modelo: Europa

59 Características técnicas
(*) sólo disponible para minicentrales SENIOR/JUNIOR (**) Los equipos Europa 2000 y 2500 incorporan los siguientes mecanismos adicionales de protección: Control electrónico de temperatura en 3 niveles: funcionamiento sin ventilador, con ventilador, bloqueo por sobretemperatura.

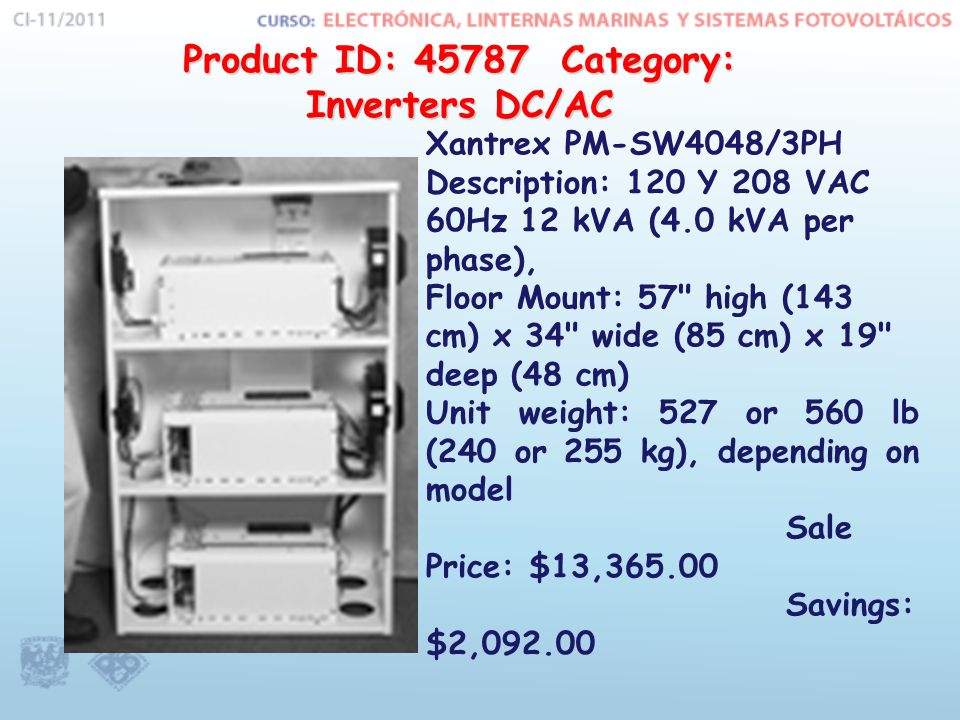

60 Product ID: 45787 Category: Inverters DC/AC
Xantrex PM-SW4048/3PH Description: 120 Y 208 VAC 60Hz 12 kVA (4.0 kVA per phase), Floor Mount: 57" high (143 cm) x 34" wide (85 cm) x 19" deep (48 cm) Unit weight: 527 or 560 lb (240 or 255 kg), depending on model Sale Price: $13,365.00 Savings: $2,092.00

61 Product ID: 45788 Category: Inverters DC/AC

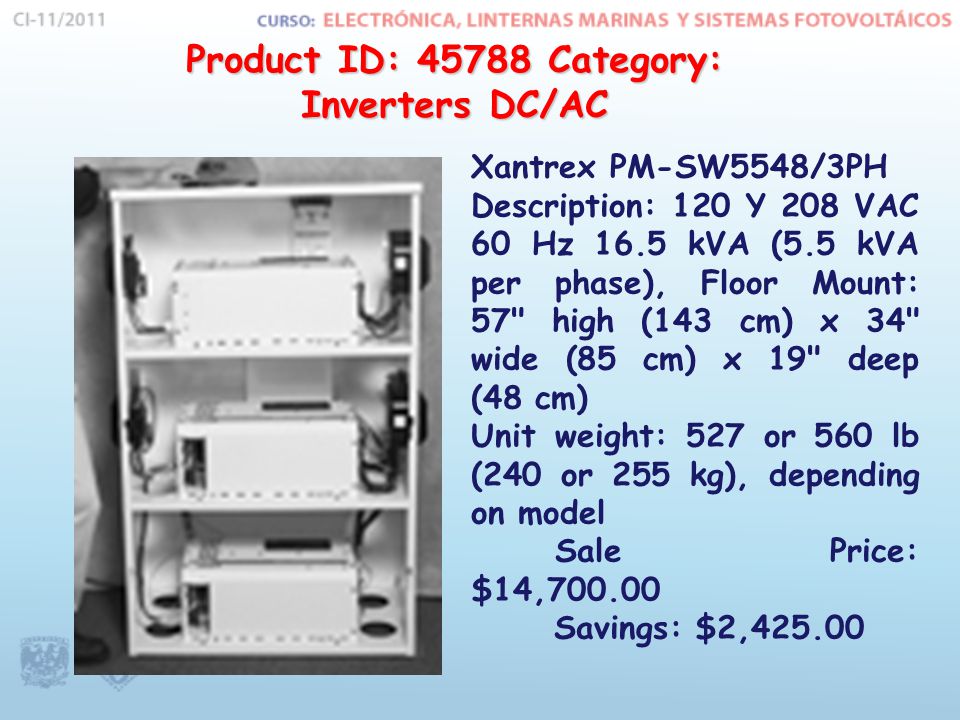

Xantrex PM-SW5548/3PH Description: 120 Y 208 VAC 60 Hz 16.5 kVA (5.5 kVA per phase), Floor Mount: 57" high (143 cm) x 34" wide (85 cm) x 19" deep (48 cm) Unit weight: 527 or 560 lb (240 or 255 kg), depending on model Sale Price: $14,700.00 Savings: $2,425.00

62 Product ID: 49805 Category: Inverter DC/AC
Sunny Boy 2500 Description: Sunny Boy 2500 w/GFI disconnect, The extremely low specific price makes the Sunny Boy 2500 SMA's best bargain. Its nominal power of 2200 W can be fed to the grid over the whole input voltage range of 250 to 600 V due to a maximum current of 11 A . Sale Price: $2,085.95 Savings: $461.05

63 Características importantes de Inversores para interconexión a la red
Operar en un amplio Rango de voltajes de CD a la entrada. Poseer autoprotecciones y seguridad hacia el usuario. Regular el voltaje y la frecuencia de salida. Proporcionar potencia AC a las cargas o a la red eléctrica con una determinada calidad de suministro. Realizar el Seguimiento del Punto de Máxima Potencia si están directamente conectados al generador fotovoltaico. Operar en un amplio rango de condiciones ambientales de temperatura y humedad relativa. Poseer interfaces con otros modelos del sistema o controlar el sistema. Satisfacer las necesidades de seguridad exigidas en la conexión a red.

64 Especificaciones Técnicas para Interconexión a la Red (CFE)
Medidor electrónico multifunción de 2.5 clase 20 Amperes o 30 clase 200 Amperes, según corresponda a la carga y tipo de medición, 3 fases, 4 hilos, 3 elementos, 120 volts, conexión estrella, base tipo S, forma 9S o 16S debiendo cumplir con lo siguiente: Clase de exactitud de 0.2% de acuerdo a la especificación CFE G Medición de kWh-kW y de kVARh inductivos y capacitivos. Medición bidireccional. Como módem interno para comunicación remota a través de línea telefónica de velocidad mínima de 1200 bauds.

65 Con interface de puerto óptico tipo 2 en la parte frontal del medidor, para programar, interrogar y obtener todos los datos del medidor. Programable para que cada fin de mes y estación realicen un restablecimiento de demanda, reteniendo en memoria las lecturas de tarifas horarias (congelamiento de lecturas), para su acceso tanto en pantalla, como mediante el software propietario. Con memoria no volátil para almacenar los datos de programación, configuración y tarifas horarias. Con pantalla que muestre tarifas horarias.

66 Programables para que proporcione valores de:
4 diferentes tarifas, 4 diferentes días, 4 diferentes horarios, 4 estaciones y cambio de horario de verano. Consumo de energía activa y reactiva, entregada y recibida, para cada una de las 4 tarifas, de los 4 diferentes días, de los 4 diferentes horarios y de las 4 diferentes estaciones. Demanda rolada en intervalos de 15 minutos y subintervalos de 5 minutos, para la potencia entregada, en cada una de las 4 tarifas, de los 4 diferentes días, de los 4 diferentes horarios y de las 4 diferentes estaciones. Valores totales por tarifa y total de totales. Dispositivo para el restablecimiento de la demanda. Compatible con computadora personal portátil. Memoria masiva para almacenar un mínimo de 2 variables cada 5 minutos un mínimo de 35 días.

67 Reloj calendario programable en base a la frecuencia de la línea o al cristal de cuarzo.
Batería de respaldo para el reloj y la memoria masiva con vida útil mínima de 5 años y capacidad mínima para 30 días continuos o 365 días acumulables. Capacidad para colocar el medidor en modo de prueba, ya sea por software o hardware indicando que está operando en este modo. Pantalla para que mediante un dispositivo muestre en forma cíclica la información del modo normal, modo alterno y modo de prueba. Nota: Estas características son las mínimas requeridas.

68 SMA - Sunny Boy 700U 68 www.cie.unam.mx Características Compacto
Económico Ideal para sistemas de demostración

69 OutBack- Serie GTFX (Residencial)

70 Fronius- IG Plus PV Inverter

71 Kaco- Blue Planet XP 100U

72 PV Powered – PVP4600-SD-208

73

74
