1 L y M Servicios Mar de Cortez S. de R.L. Periférico Sur #799 Col "Y" Griega Hillo, Son, 83290 Teléfono: 662 110 03 00 Fax: 662 110 02 19

2 Valor y Propósito del estudio Todos los años las compañías invierten significantes.cantidades de dinero para comprimir aire y para mantener su equipo. Los estudios en las industrias muestran que del 30% al 60% del costo de producción de aire comprimido es desperdiciado Algunos factores que contribuyen son: Operación inefectiva y deficiente del sistema Aplicación errónea de los componentes del sistema de aire comprimido Demanda artificial para mantener perdidas.. Estos mismos estudios demuestran que los dueños y. los operadores del sistema, no están enterados de las. oportunidades disponibles para ahorrar, al optimizar. el sistema.

3 Metodología Un equipo colector de datos llamado IntelliSurvey es instalado en el sitio de estudio durante 7 días (semana típica de producción), recolectando 1 dato por segundo en cada uno de sus 5 canales, resultando mas de 3,000,000 de datos durante el ciclo de estudio. Ya que se tienen los datos obtenidos del sistema, se realiza un análisis e interpretación por medio de un software, usando los principios de la ciencia del aire comprimido, se identifican las oportunidades para reducir el consumo de energía e incrementar la eficiencia del sistema.

4 CUARTOS DECOMPRESORESCUARTOS DECOMPRESORES ANALIZADOSANALIZADOS EJEMPLOS DEEJEMPLOS DE

5 VISTAGENERALSISTEMAVISTAGENERALSISTEMA Graficas entregadas por el software IntelliSurvey, donde se compara presión, kilowatts consumidos y flujo entregado.

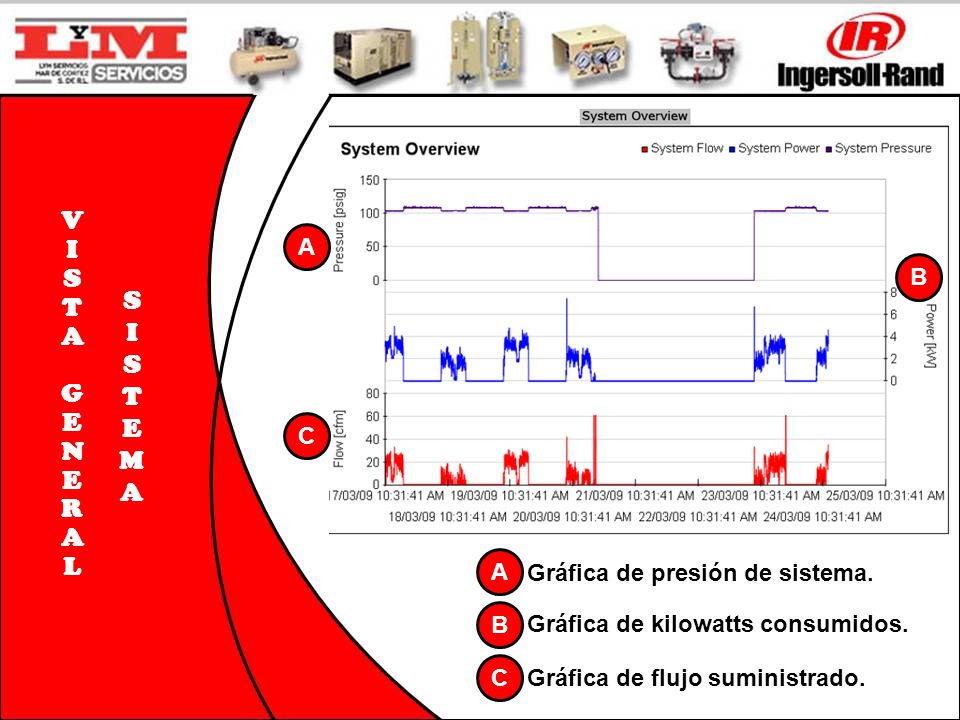

6 VISTAGENERALVISTAGENERAL A B C A B C Gráfica de presión de sistema. Gráfica de kilowatts consumidos. Gráfica de flujo suministrado. SISTEMASISTEMA

7 PERFILDECARGAPERFILDECARGA BASEBASE Comparativa entre horas trabajadas y equipos empleados A B Equipo 1. Equipo 2.

8 En base al estudio y sus resultados se hacen propuestas de equipos, modificaciones a los cuartos de compresores, renovación de equipo. Existe la ventaja de un compresor de velocidad variable, el cual fluctúe su producción de aire comprimido, según la demanda real de la planta, sin necesidad de controladores externos y con la principal finalidad de AHORRO ENERGETICO. Al invertir en un sistema de aire comprimido las oportunidades de ahorro se destacan en: 1.- Consumo energético. 2.- Vida de uso mas larga en herramientas, actuadores y. válvulas. 3.- Optima calidad de aire. 4.- Producción controlada de aire. 5.- Picos de consumo controlados. 6.- Gastos de mantenimiento menores Resumen
